Что представляет собой IRFP150. Каковы основные характеристики этого транзистора. Для каких применений он подходит. Какие преимущества дает использование IRFP150.
Общее описание и ключевые характеристики IRFP150
IRFP150 — это N-канальный силовой МОП-транзистор, разработанный компанией International Rectifier (ныне часть Infineon Technologies). Он относится к семейству полевых транзисторов с изолированным затвором (MOSFET) и обладает следующими ключевыми характеристиками:
- Максимальное напряжение сток-исток: 100 В
- Максимальный постоянный ток стока: 40 А
- Сопротивление канала в открытом состоянии: 0,055 Ом
- Максимальная рассеиваемая мощность: 150 Вт

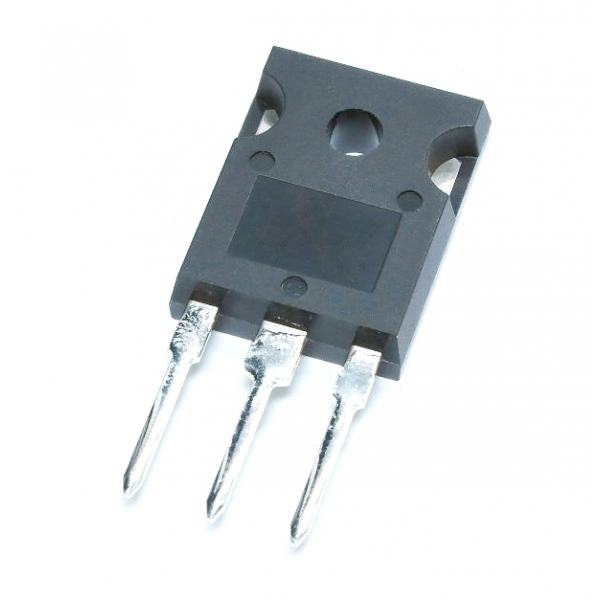

- Корпус: TO-247AC
Эти параметры делают IRFP150 отличным выбором для различных силовых применений, требующих эффективной коммутации больших токов при относительно невысоких напряжениях. Но каковы основные преимущества использования этого транзистора?
Преимущества использования IRFP150
IRFP150 обладает рядом важных преимуществ, делающих его привлекательным выбором для разработчиков электронных устройств:
- Низкое сопротивление канала в открытом состоянии (RDS(on)) — всего 0,055 Ом. Это обеспечивает минимальные потери при коммутации больших токов.
- Высокая скорость переключения благодаря малой входной и выходной емкости.
- Возможность работы на высоких частотах, что позволяет уменьшить габариты конечного устройства.
- Высокая устойчивость к лавинному пробою.
- Совместимость с логическими уровнями для простоты управления.
Эти особенности делают IRFP150 универсальным решением для широкого спектра приложений. Но для каких конкретно применений он лучше всего подходит?
Основные области применения IRFP150
Благодаря своим характеристикам, IRFP150 находит применение во многих областях силовой электроники:
- Импульсные источники питания
- DC/DC преобразователи
- Инверторы
- Драйверы электродвигателей
- Системы управления освещением
- Аудиоусилители класса D
- Сварочное оборудование
В этих приложениях IRFP150 обеспечивает эффективную коммутацию больших токов с минимальными потерями. Но как его характеристики сравниваются с аналогами?
Сравнение IRFP150 с аналогами
Для объективной оценки IRFP150 полезно сравнить его с близкими аналогами:
| Модель | Vds max | Id max | RDS(on) max |
|---|---|---|---|
| IRFP150 | 100 В | 40 А | 0,055 Ом |
| IRFP250 | 200 В | 33 А | 0,085 Ом |
| IRFP260 | 200 В | 50 А | 0,055 Ом |
Как видно, IRFP150 обладает оптимальным балансом характеристик для приложений с напряжением до 100 В и токами до 40 А. При этом он имеет одно из самых низких сопротивлений канала в своем классе. Но какие особенности нужно учитывать при его применении?
Особенности применения IRFP150
При использовании IRFP150 в своих проектах разработчикам следует учитывать несколько важных моментов:
- Теплоотвод: несмотря на низкое RDS(on), при больших токах может потребоваться эффективный теплоотвод.
- Защита от перенапряжений: хотя транзистор устойчив к лавинному пробою, рекомендуется использовать защитные цепи.
- Управление затвором: для быстрого переключения важно обеспечить малое выходное сопротивление драйвера затвора.
- Паразитные индуктивности: при высокочастотной коммутации следует минимизировать длину проводников для уменьшения перенапряжений.
- Статическое электричество: как и все МОП-структуры, IRFP150 чувствителен к ESD, требуются меры защиты при монтаже.
Учет этих факторов позволит максимально эффективно использовать возможности IRFP150. Но как правильно выбрать этот транзистор для конкретного применения?
Рекомендации по выбору IRFP150 для конкретных применений
При выборе IRFP150 для своего проекта рекомендуется следовать следующему алгоритму:
- Определите максимальное рабочее напряжение в схеме. Оно должно быть не более 80% от максимально допустимого (т.е. не более 80 В для IRFP150).
- Рассчитайте максимальный ток через транзистор с учетом возможных перегрузок. Он не должен превышать 80% от максимально допустимого постоянного тока (т.е. не более 32 А для IRFP150).
- Оцените требуемую скорость переключения и рабочую частоту. IRFP150 хорошо подходит для частот до нескольких сотен кГц.
- Рассчитайте потери мощности в открытом состоянии и при переключении. Убедитесь, что суммарные потери не превышают максимально допустимую рассеиваемую мощность с учетом применяемого теплоотвода.
- Проверьте совместимость с используемой схемой управления затвором. Пороговое напряжение IRFP150 составляет 2-4 В, что позволяет управлять им логическими уровнями.
Следуя этим рекомендациям, вы сможете определить, подходит ли IRFP150 для вашего применения. Но какие альтернативы стоит рассмотреть, если характеристики IRFP150 не полностью соответствуют требованиям?
Альтернативы IRFP150 для различных применений
Если IRFP150 не полностью соответствует требованиям вашего проекта, рассмотрите следующие альтернативы:
- IRFP250: для приложений с напряжением до 200 В
- IRFP260: для более высоких токов (до 50 А)
- IRFP460: для высоковольтных применений (до 500 В)
- IRF540N: для менее мощных приложений с током до 33 А
- IPP60R099C6: современная альтернатива на основе технологии CoolMOS
Каждый из этих транзисторов имеет свои преимущества и особенности применения. Выбор конкретной модели зависит от специфических требований вашего проекта.
Как правильно читать datasheet IRFP150?
Для эффективного использования IRFP150 важно уметь правильно интерпретировать информацию из его технической документации (datasheet). Вот несколько ключевых моментов, на которые стоит обратить внимание:
- Абсолютные максимальные значения: это предельные параметры, превышение которых может привести к повреждению транзистора. Реальные рабочие значения должны быть значительно ниже.
- Электрические характеристики: обратите внимание на типичные и максимальные значения параметров. В расчетах лучше использовать наихудший случай (максимальные значения для RDS(on), минимальные для пороговых напряжений).
- Графики зависимостей: они позволяют оценить поведение транзистора в различных режимах работы. Особенно полезны графики выходных и передаточных характеристик.
- Тепловые характеристики: важно понимать зависимость максимальной рассеиваемой мощности от температуры корпуса и правильно рассчитывать тепловой режим.
- Динамические параметры: значения времени включения и выключения, заряда затвора критичны для высокочастотных применений.
Умение правильно читать и интерпретировать datasheet позволит вам максимально эффективно использовать возможности IRFP150 в своих проектах.
IRFP150 техпаспорт — 40А, 100В, 0,055 Ом, N-канальный силовой МОП-транзистор
Детали, спецификация, цитата по номеру детали: IRFP150
| Деталь | IRFP150 |
| Категория | |
| Описание | 40 А, 100 В, 0,055 Ом, N-канальный силовой МОП-транзистор |
| Компания | Fairchild Semiconductor |
| Техническое описание | Загрузить IRFP150 Техническое описание |
| Цитата | Где купить |
| Функции, приложения |
Этот N-канальный полевой транзистор с кремниевым затвором представляет собой усовершенствованный мощный полевой МОП-транзистор, разработанный, протестированный и гарантированно выдерживающий заданный уровень энергии в лавинном режиме работы. Все эти мощные МОП-транзисторы предназначены для таких приложений, как импульсные стабилизаторы, импульсные преобразователи, драйверы двигателей, драйверы реле и драйверы для мощных биполярных переключающих транзисторов, требующих высокой скорости и низкой мощности привода затвора. 40 А, 100 В rDS(ON) = 0,055 Номинальная энергия одиночного импульса лавины SOA — это рассеяние мощности, ограниченное наносекундными скоростями переключения Линейные характеристики передачи Высокий входной импеданс Связанная литература — TB334 «Руководство по пайке компонентов для поверхностного монтажа на печатных платах» Абсолютные максимальные номиналы = 25oC, если не указано иное Напряжение сток-исток (Примечание 1). VDS Напряжение сток-затвор (RGS = 20k) (Примечание 1). ВДГР Непрерывный ток стока. 100°С. ID Импульсный ток стока (Примечание 3). IDM Gate to Source Voltage.VGS Максимальная рассеиваемая мощность.PD Линейный коэффициент снижения номинальных характеристик. Номинальная энергия лавинного воздействия одиночного импульса (Примечание 4). Температура эксплуатации и хранения EAS. TJ, TSTG Максимальная температура для выводов припоя 0,063 дюйма (1,6 мм) от корпуса в течение 10 с. ПРЕДОСТЕРЕЖЕНИЕ. Нагрузки, превышающие значения, указанные в разделе «Абсолютные максимальные значения», могут привести к необратимому повреждению устройства. Это только нагрузка, и работа устройства в тех или иных условиях, превышающих указанные в эксплуатационных разделах данной спецификации, не предполагается. = 25oC, если не указано иное СИМВОЛ BVDSS VGS(TH) IDSS ID(ON) IGSS rDS(ON) gfs tD(ON) tr tD(OFF) tf Qg(TOT) Qgs Qgd СНПЧ COSS CRSS LD Измеряется от сливного патрубка, 6 мм (0,25 дюйма) от корпуса до центра кристалла, измеренное от вывода истока, 6 мм (0,25 дюйма) от разъема до контактной площадки истока Модифицированный символ полевого МОП-транзистора, показывающий индуктивности внутренних устройств УСЛОВИЯ ИСПЫТАНИЙ VGS = 250 A (рис. 10) VGS = VDS, = 250 A VDS = номинальное значение BVDSS, VGS = 0 В VDS 0,8 x номинальное значение BVDSS, VGS = 125°C VDS >  8, 9) VDS = 20 А (рис. 12) VDD = 40 А, RGS = 1,2 Время переключения MOSFET практически не зависит от рабочей температуры Напряжение пробоя сток-исток Пороговое напряжение затвора Напряжение нулевого затвора Ток стокаТок стока в открытом состоянии (Примечание 2) Утечка от затвора к истоку Отвод к истоку Сопротивление (Примечание 2) Прямое сопротивление (Примечание 2) Увеличение времени задержки включения Время Задержка выключения Время спада Время полного заряда затвора (от затвора к истоку + затвор к стоку) Заряд от затвора к истоку Заряд от затвора к стоку Заряд Миллера Входная емкость Выходная емкость Емкость обратного переноса Индуктивность внутреннего стока VGS = 40 А, VDS 0,8 x номинальное значение BVDSS. Ig(REF) = 1,5 мА (рис. 14) Заряд затвора практически не зависит от рабочей температуры VGS = 0 В, VDS = 1,0 МГц (рис. 11) ПАРАМЕТР Непрерывный источник тока для стока Импульсный источник для тока стока (Примечание 3) СИМВОЛ ISD ISDM УСЛОВИЯ ИСПЫТАНИЙ Модифицированный символ полевого МОП-транзистора, показывающий интегральный диод с обратным P-N переходом Напряжение диода исток-сток (Примечание 2) Время обратного восстановления Восстановленный обратный заряд ПРИМЕЧАНИЯ: 2. РИСУНОК 2. МАКСИМАЛЬНЫЙ НЕПРЕРЫВНЫЙ ТОК СТЕКА в зависимости от ТЕМПЕРАТУРЫ КОРПУСА |
Эти типы могут работать непосредственно от интегральных схем. Ранее тип разработки TA17431.
Импульсный тест: ширина импульса 300 с, коэффициент заполнения 2%. 3. Повторяющийся рейтинг: ширина импульса ограничена максимальной температурой перехода. См. кривую переходного теплового сопротивления (рис. 3). 4. VDD = 10 В, пусковой ток 50 Ом, пик IAS = 40 А.
