Что такое IRFP460A. Каковы основные характеристики IRFP460A. Где применяется IRFP460A. Какие есть аналоги IRFP460A. Как выбрать MOSFET-транзистор для силовой электроники.
Основные характеристики IRFP460A

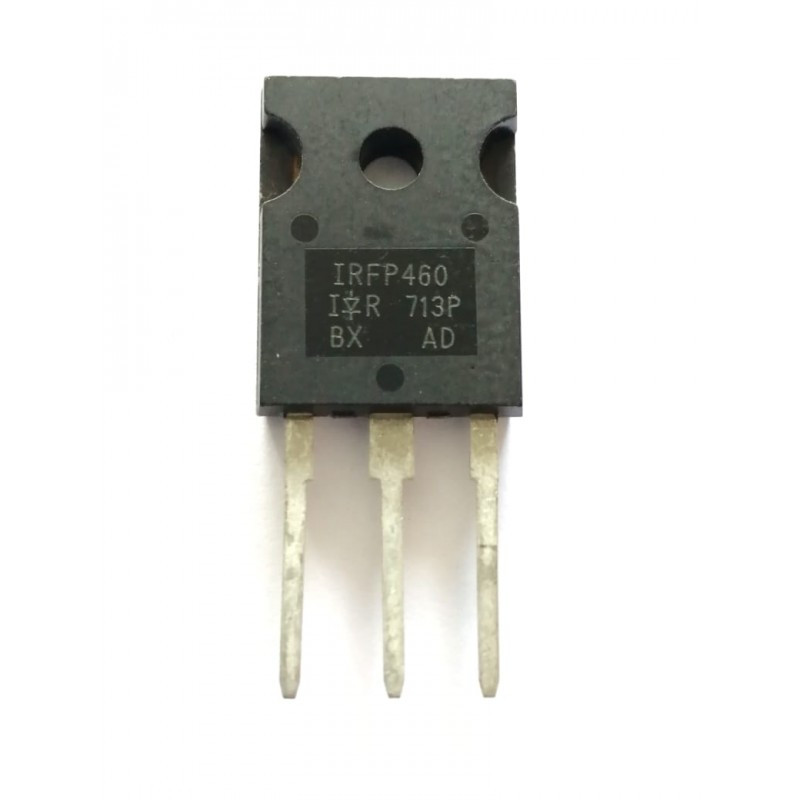

IRFP460A — это мощный N-канальный MOSFET-транзистор производства компании Vishay Siliconix. Данный транзистор обладает следующими ключевыми параметрами:
- Максимальное напряжение сток-исток (VDSS): 500 В
- Максимальный постоянный ток стока (ID): 20 А
- Сопротивление открытого канала (RDS(on)): 0.27 Ом (типовое значение при VGS = 10 В, ID = 12 А)
- Максимальная рассеиваемая мощность (PD): 280 Вт
- Входная емкость (Ciss): 3100 пФ (типовое значение при VDS = 25 В)
- Заряд затвора (Qg): 105 нКл (типовое значение при VGS = 10 В)
- Корпус: TO-247AC
Данные характеристики делают IRFP460A отличным выбором для применения в силовой электронике, где требуется высокая нагрузочная способность и низкие потери проводимости.
Области применения IRFP460A
Благодаря своим высоким характеристикам, IRFP460A находит широкое применение в различных областях силовой электроники:

- Импульсные источники питания
- Инверторы для солнечных батарей и ветрогенераторов
- Управление электродвигателями
- Сварочные аппараты
- Источники бесперебойного питания (ИБП)
- DC/DC и DC/AC преобразователи
- Зарядные устройства для аккумуляторов
В этих приложениях IRFP460A обеспечивает эффективное переключение больших токов при высоких напряжениях, что позволяет создавать компактные и энергоэффективные устройства.
Преимущества использования IRFP460A
IRFP460A обладает рядом преимуществ, которые делают его привлекательным выбором для разработчиков силовой электроники:
- Высокое пробивное напряжение (500 В) обеспечивает надежную работу в высоковольтных схемах
- Большой постоянный ток стока (20 А) позволяет коммутировать значительные мощности
- Низкое сопротивление открытого канала (0.27 Ом) минимизирует потери проводимости
- Корпус TO-247AC обеспечивает хороший теплоотвод, что важно при работе с большими токами
- Совместимость с логическими уровнями управления (VGS(th) = 4 В макс.)
Эти преимущества позволяют создавать эффективные и надежные силовые схемы с использованием IRFP460A.

Сравнение IRFP460A с аналогами
На рынке представлено множество MOSFET-транзисторов с похожими характеристиками. Рассмотрим, как IRFP460A соотносится с некоторыми аналогами:
Модель | VDSS (В) | ID (А) | RDS(on) (Ом) | Qg (нКл) |
---|---|---|---|---|
IRFP460A | 500 | 20 | 0.27 | 105 |
STW20NK50Z | 500 | 20 | 0.23 | 130 |
FQA24N50 | 500 | 24 | 0.28 | 120 |
IXFH32N50P | 500 | 32 | 0.18 | 175 |
Как видно из сравнения, IRFP460A имеет сбалансированные характеристики, позволяющие эффективно использовать его в широком спектре применений.
Особенности применения IRFP460A
При использовании IRFP460A в силовых схемах следует учитывать некоторые особенности:
- Необходимость эффективного теплоотвода из-за высокой рассеиваемой мощности
- Важность правильного выбора драйвера затвора для быстрого переключения
- Учет паразитных индуктивностей в цепи затвора и силовой цепи
- Защита от перенапряжений, особенно в индуктивных нагрузках
- Соблюдение области безопасной работы (SOA) при проектировании
Правильный учет этих факторов позволит максимально эффективно использовать возможности IRFP460A в вашем устройстве.

Выбор MOSFET-транзистора для силовой электроники
При выборе MOSFET-транзистора для конкретного применения в силовой электронике следует учитывать несколько ключевых параметров:
- Максимальное напряжение сток-исток (VDSS): должно быть выше максимального рабочего напряжения схемы с запасом 20-30%
- Максимальный ток стока (ID): должен превышать максимальный рабочий ток схемы
- Сопротивление открытого канала (RDS(on)): влияет на потери проводимости и нагрев транзистора
- Заряд затвора (Qg): определяет скорость переключения и требования к драйверу затвора
- Тепловое сопротивление (Rth(j-c)): важно для расчета теплового режима
Кроме того, необходимо учитывать стоимость, доступность и надежность компонента. IRFP460A часто оказывается оптимальным выбором благодаря своим сбалансированным характеристикам и доступности на рынке.
Рекомендации по монтажу и эксплуатации IRFP460A
Для обеспечения надежной работы IRFP460A в вашем устройстве следуйте этим рекомендациям:
- Используйте качественный теплоотвод с термопастой для эффективного охлаждения
- Минимизируйте длину проводников в цепи затвора для уменьшения паразитных индуктивностей
- Применяйте снабберные цепи для защиты от перенапряжений при коммутации индуктивных нагрузок
- Обеспечьте достаточный запас по напряжению и току в вашей схеме
- Используйте драйвер затвора, способный обеспечить быстрое переключение транзистора
- Соблюдайте правила работы с устройствами, чувствительными к статическому электричеству
Следование этим рекомендациям поможет вам создать надежное и эффективное устройство с использованием IRFP460A.

Заключение
IRFP460A — это мощный и надежный N-канальный MOSFET-транзистор, который находит широкое применение в современной силовой электронике. Благодаря своим высоким характеристикам, он позволяет создавать эффективные и компактные устройства для различных приложений. При правильном применении IRFP460A может стать отличным выбором для вашего проекта, обеспечивая оптимальное соотношение производительности, надежности и стоимости.
Vishay / Siliconix — IRFP460A Интернет-дистрибьютор
запрос
Введение
IRFP460A — это MOSFET N-CH 500V 20A TO-247AC, это часть серии -. они предназначены для работы как Транзисторы — канальные транзисторы, полевые транз.
IRFP460A с контактными деталями производства Vishay / Siliconix. IRFP460A доступен в пакете TO-247-3, он является частью электронного компонента Chips. Включает серию -. они предназначены для работы как Транзисторы — канальные транзисторы, полевые транз. Это с рабочей температурой -55°C ~ 150°C (TJ).
IRFP460A с оригинальным запасом производства Vishay / Siliconix. IRFP460A доступен в пакете TO-247-3. Как правило, микросхемы IC предлагают функции стиля монтажа, такие как SMD / SMT, корпус пакета IRFP460A предназначен для работы в TO-247-3, его рабочая температура составляет -55°C ~ 150°C (TJ).
IRFP460A доступен в пакете TO-247-3, является частью Транзисторы — канальные транзисторы, полевые транз и относится к Дискретные полупроводниковые приборы.
IRFP460A с моделями EDA / CAD производства Vishay / Siliconix. IRFP460A доступен в TO-247-3
Пакет, является частью Дискретные полупроводниковые приборы.
IRFP460A — это Транзисторы — канальные транзисторы, полевые транз с пакетом TO-247-3, изготовленной Vishay / Siliconix. IRFP460A доступен в пакете TO-247-3, является частью MOSFET N-CH 500V 20A TO-247AC.
- Характеристики
- Отзывы
- Вопросы и ответы
- Упаковка
Характеристики
Vgs (й) (Max) @ Id: | 4V @ 250µA |
---|---|
Технологии: | MOSFET (Metal Oxide) |
Поставщик Упаковка устройства: | TO-247-3 |
Серии: | — |
Rds On (Max) @ Id, Vgs: | 270 mOhm @ 12A, 10V |
Рассеиваемая мощность (макс): | 280W (Tc) |
упаковка: | Tube |
Упаковка /: | TO-247-3 |
Рабочая Температура: | -55°C ~ 150°C (TJ) |
Тип установки: | Through Hole |
Входная емкость (Ciss) (макс.![]() | 3100pF @ 25V |
Заряд заряда (Qg) (макс.) @ Vgs: | 105nC @ 10V |
Тип FET: | N-Channel |
FET Характеристика: | — |
Слить к источнику напряжения (VDSS): | 500V |
Ток — непрерывный слив (Id) при 25 ° C: | 20A (Tc) |
Email: | [email protected] |
Другой дистрибьютор
номер части | Производители | Описание | Склад | Цена |
---|---|---|---|---|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Trans MOSFET N-CH 500V 20A 3-Pin(3+Tab) TO-247AC RoHS: уступчивый |
255 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Siliconix | MOSFET N-CH 500V 20A TO-247AC RoHS: уступчивый |
3168 |
|
IRFP460A DISTI #IRFP460A |
Vishay Siliconix | MOSFET N-CH 500V 20A TO-247AC RoHS: Не соответствует |
0 | |
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Trans MOSFET N-CH 500V 20A 3-Pin(3+Tab) TO-247AC RoHS: уступчивый |
1413 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Trans MOSFET N-CH 500V 20A 3-Pin(3+Tab) TO-247AC RoHS: уступчивый |
255 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Trans MOSFET N-CH 500V 20A 3-Pin(3+Tab) TO-247AC — RoHS: Не соответствует |
0 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Trans MOSFET N-CH 500V 20A 3-Pin(3+Tab) TO-247AC ( RoHS: уступчивый |
0 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Trans MOSFET N-CH 500V 20A 3-Pin(3+Tab) TO-247AC — RoHS: Не соответствует |
0 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | N CHANNEL MOSFET, 500V, 20A, TO-247, Transistor P | 542 |
|
IRFP460APBF. DISTI #IRFP460APBF. |
Vishay Intertechnologies | N CHANNEL MOSFET, 500V, 20A, TO-247, Transistor P | 0 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | MOSFET, Power, N-Ch, VDSS 500V, RDS(ON) 0.27Oh RoHS: уступчивый |
93 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Siliconix | MOSFET N-CH 500V 20A TO-247AC RoHS: уступчивый |
0 |
|
IRFP460A DISTI #IRFP460A |
Vishay Intertechnologies | MOSFET N-Chan 500V 20 Amp RoHS: Не соответствует |
0 | |
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | MOSFET N-Chan 500V 20 Amp RoHS: уступчивый |
2293 |
|
IRFP460A_R4944 DISTI #IRFP460A_R4944 |
ON Semiconductor | MOSFET TO-247 RoHS: Не соответствует |
0 | |
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Single N-Channel 500 V 0.27 Ohms Flange Mount Powe RoHS: уступчивый |
188 |
|
IRFP460A DISTI #IRFP460A |
International Rectifier | MOSFET Transistor, N-Channel, TO-247AC | 4 |
|
IRFP460A DISTI #IRFP460A |
International Rectifier | MOSFET Transistor, N-Channel, TO-247AC | 160 |
|
IRFP460A DISTI #IRFP460A |
Freescale Semiconductor | MOSFET Transistor, N-Channel, TO-247AC | 12 |
|
IRFP460AS DISTI #IRFP460AS |
International Rectifier | 3 |
|
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Transistor: N-MOSFET, unipolar, 500V, 13A, 280 | 328 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | N-Ch 500V 20A 280W 0,27R TO247AC RoHS: уступчивый |
830 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Siliconix | «Power Field-EffectTransistor,20AI(D),500V,0.2 RoHS: уступчивый |
9801 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | MOSFET, N, 500V, 20A, TO-247AC RoHS: уступчивый |
1396 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | MOSFET, N, 500V, 20A, TO-247AC RoHS: уступчивый |
847 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Trans MOSFET N-CH 500V 20A 3-Pin(3+Tab) TO-247AC RoHS: уступчивый |
255 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | Trans MOSFET N-CH 500V 20A 3-Pin(3+Tab) TO-247AC RoHS: уступчивый |
1413 |
|
IRFP460APBF DISTI #IRFP460APBF |
Vishay Intertechnologies | MOSFET N-Chan 500V 20 Amp RoHS: уступчивый |
25 |
|
Latest Новости
- Микрон в Тайване, Китай продолжает увольнять сотрудников!Taiwan Media: Полупробранные сотрудники подписать письма об отставке
- Zeiss и Dahl увеличат инвестиции в полупроводниковые склады в Тайване, Китай
- АСЕ -контроль инвестиций: 25% мощности упаковки на уровне системного уровня будет перемещена из материковой части Китая
- После объявления 10% увольнений Micron Technology начала увольнять работников в Сингапуре
- С ростом продаж в январе продажи Foxconn в этом месяце достиг 22 миллиарда долларов
- Dell уводит около 6650 сотрудников, на которые приходится около 5% мировых сотрудников
- Инвентаризация не эффективно удаляется, и Холтек планирует всесторонне уменьшить цитату MCU
- Учреждение: количество научных исследовательских работ в области полупроводников в Китае по -прежнему остается первым в мире
- В первой половине этого года экспорт полупроводников Южной Кореи может оставаться вялым, что должно быть обусловлено спросом Китая
- «Япония, Америка, Европа и Канада» установит Международную ассоциацию квантовых технологий
- Соединенные Штаты прекратили утверждение лицензии Huawei на поставку товаров американскими предприятиями, и выпуск всех продуктов ниже 5G -уровня был приостановлен
- Заказы ASML в руке составили 40,4 миллиарда евро, а EUV составляет более половины
Перекрестная ссылка IRFP460A, замена IRFP460A, замена IRFP460A
Перекрестная ссылка IRFP460A
Начните с
Номер детали | Производитель | Описание | Запрос предложений | |
---|---|---|---|---|
IRFP460PBF | Vishay/Siliconix | MOSFET N-CH 500V 20A TO-247AC | ||
IRFP460APBF | Vishay/Siliconix | MOSFET N-CH 500V 20A TO-247AC | ||
IRFP460LCPBF | Vishay/Siliconix | MOSFET N-CH 500V 20A до 247AC | ||
IRFP460BPBF | Vishay/Siliconix | MOSFET N-CH 500V 20A до 247AC | ||
112111212121212121212111111111111111111111112.![]() | 121111111212111111111111111111111112. | 121111111111111111111111111111111111111111111112. | ||
1.0022 | ||||
IRFP460 | Vishay/Siliconix | MOSFET N-CH 500V 20A TO-247AC | ||
IRFP460LC | Vishay/Siliconix | MOSFET N-CH 500V 20A TO-247AC | ||
IRFP460P | Vishay/Siliconix | MOSFET N-CH 500V 20A TO-247AC | ||
IRFP460 | IXYS Corporation | MOSFET N-CH 500V 20A TO-247AD | ||
IRFP460NPBF | Vishay/Siliconix | MOSFET N-CH 500V 20A TO-247AC | ||
IRFP460C | Fairchild Semiconductor | MOSFET N-CH 500V 20A TO-3P | ||
IRFP460 | STMicroelectronics | MOSFET N -СН 500В 18.4А ТО-247 |
Номер запасной части | Замен.![]() | Описание | Тип ссылки |
---|---|---|---|
2SK1020 Перекрестная ссылка | Фудзи | N-канальный Silicon Power Mosfet | Функциональный аналог |
2SK1500 Перекрестная ссылка | НЭК | Источник информации: сайт IRF | Замена контактов |
2SK1518 Перекрестная ссылка | Хитачи | Кремний N-канальный Mos Fet | Совместимый аналог |
2SK1938-01R Перекрестная ссылка | Фудзи | Источник информации: сайт IRF | Совместимый аналог |
2SK2057 Перекрестная ссылка | Тошиба | Источник информации: сайт IRF | Совместимый аналог |
2SK2729 Перекрестная ссылка | Ренесас | Источник информации: веб-сайт STMicroelectronics | Совместимый аналог |
2SK2730 Перекрестная ссылка | Ренесас | Источник информации: веб-сайт STMicroelectronics | Совместимый эквивалент |
2SK2837 Перекрестная ссылка | Тошиба | N-канальный Mos-тип (высокоскоростное, сильноточное переключение, прерыватель-регулятор, преобразователь постоянного тока и электропривод) | Совместимый аналог |
2SK2917 Перекрестная ссылка | Тошиба | N-канальный Mos-тип (высокоскоростное, сильноточное переключение, прерыватель-регулятор, преобразователь постоянного тока и приводы двигателей) | Совместимый аналог |
2SK899 Перекрестная ссылка | Фудзи | N-канальный кремниевый силовой МОП-транзистор | Совместимый эквивалент |
IXFh31N50 Перекрестная ссылка | IXYS | Мощные МОП-транзисторы HiPerFETTM | Совместимый аналог |
IXFh34N50 Перекрестная ссылка | IXYS | Мощные МОП-транзисторы HiPerFETTM | Совместимый аналог |
IXTh31N50 Перекрестная ссылка | IXYS | МегаМОСТМФЕТ | Совместимый аналог |
IXTh34N50 Перекрестная ссылка | IXYS | МегаМОСТМФЕТ | Совместимый аналог |
MTW20N50E Перекрестная ссылка | Моторола | Tmos Power Fet 20 ампер 500 вольт Rds (on) = 0,24 Ом · Источник информации: Toshiba | Совместимый аналог |
MTY20N50E Перекрестная ссылка | Моторола | Источник информации: Toshiba | Функциональный аналог |
PHW20N50E Перекрестная ссылка | Филипс | Транзисторы Powermos Avalanche Energy Rated | Совместимый аналог |
SPW20N60C3 Перекрестная ссылка | Инфинеон | Силовой транзистор Cool Mos | Функциональный аналог |
SSF22N50A Перекрестная ссылка | Фэирчайлд | Источник информации: сайт IRF | Функциональный аналог |
СШ32Н50А Перекрестная ссылка | Фэирчайлд | Усовершенствованный мощный полевой МОП-транзистор | Совместимый аналог |
STP12NM50 Перекрестная ссылка | STMicroelectronics | N-КАНАЛЬНЫЙ 550 В @ Tjmax- 0,30 Ом — 12 А TO-220 / FP / D� / I�PAK Защищенный Зенером SuperMESHTMMOSFET | Функциональный аналог |
STW14NC50 Перекрестная ссылка | STMicroelectronics | N-канальный МОП-транзистор | Совместимый аналог |
STW15NK50Z Перекрестная ссылка | STMicroelectronics | N-CHANNEL500V-0.![]() | Совместимый аналог |
STW20NA50 Перекрестная ссылка | STMicroelectronics | N — Быстродействующий МОП-транзистор в режиме расширения канала · Источник информации: Toshiba | Совместимый аналог |
STW20NB50 Перекрестная ссылка | STMicroelectronics | N — Channel Powermesh Mosfet · Источник информации: Toshiba | Совместимый аналог |
STW20NK50Z Перекрестная ссылка | STMicroelectronics | N-КАНАЛЬНЫЙ 500 В — 0,23 Ом — 17 А TO-220 / D2PAK / I2SPAK / TO-247 SuperMESHTM MOSFET с защитой от Зенера | Совместимый аналог |
Существует 26 альтернативных продуктов с перекрестными ссылками, полностью относящихся к IRFP460A: 5 функциональных эквивалентов и 1 замена штифта на контакт и 20 совместимых эквивалентов, сменные производители включают: перекрестный справочник Fuji перекрестный справочник NEC перекрестный справочник Hitachi перекрестный справочник Toshiba перекрестный справочник Renesas Перекрестный справочник IXYS Перекрестный справочник Motorola Перекрестный справочник Philips Перекрестный справочник Infineon Перекрестный справочник Fairchild Перекрестный справочник STMicroelectronics
IRFP460A TO-247-3 MOSFET N-CH 500V 20A TO-247AC
IRFP460A TO-247-3 MOSFET N-CH 500V 20A TO-247AC
ОписаниеОтзывыДоставкаВопросы и ответы
IRFP460A Описание Технический паспорт | |
Полевой транзистор типа | MOSFET N-канальный оксид металла |
Функция полевого транзистора | Стандартный |
Напряжение сток-исток (Vdss) | 500В |
Ток — непрерывный слив (Id) при 25 C | 20А |
Rds On (Max) @ Id Vgs | 270 мОм при 12 А 10 В |
Vgs(th) (макс.![]() | 4 В при 250 мкА |
Заряд затвора (Qg) @ Vgs | 105 нКл при 10 В |
Входная емкость (Ciss) @ Vds | 3100 пФ при 25 В |
Мощность — макс. | 280 Вт |
Тип монтажа | Сквозное отверстие |
Комплект устройства поставщика | ТО-247-3 |
Метод | Перевозчик | Страна | Время доставки |
Стандартный Доставка | ПОЧТА ГОНКОНГА | Азия | 7-15 дней |
Основные страны Европы и Америки | 15-20 дней | ||
Другая страна | 18-35 дней | ||
Бразилия, Аргентина, Россия, Мексика | 30-40 дней | ||
Почта Сингапура | Азия | 7-15 дней | |
Основные страны Европы и Америки | 15-20 дней | ||
Другая страна | 18-35 дней | ||
Бразилия, Аргентина, Россия, Мексика | 30-40 дней | ||
Почта Китая | Азия | 7-15 дней | |
Основные страны Европы и Америки | 15-20 дней | ||
Другая страна | 18-35 дней | ||
Бразилия, Аргентина, Россия, Мексика | 30-40 дней | ||
Электронный пакет | Страна прибытия | 7-20 дней | |
Ускоренная доставка Доставка | ДХЛ | 3-5 дней | |
Скорая помощь | 5-12 дней | ||
Fedex | 5-7 дней | ||
Арамекс | 6-9 дней |
