Обзор IRLZ34N: ключевые параметры и особенности

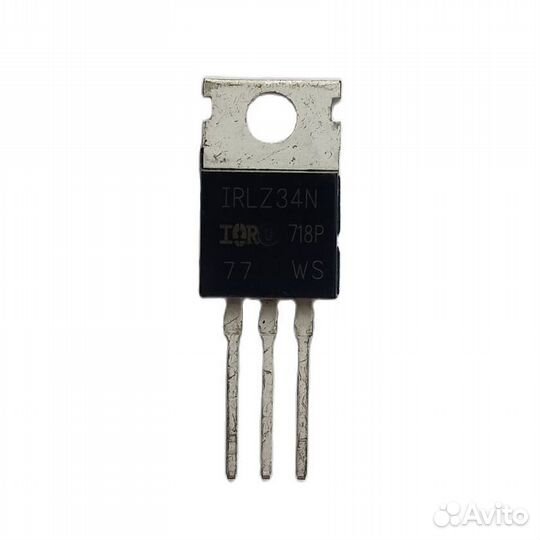

IRLZ34N представляет собой мощный N-канальный полевой МОП-транзистор (MOSFET), производимый компанией Infineon. Этот компонент широко используется в современной электронике благодаря своим впечатляющим характеристикам:

  • Максимальное напряжение сток-исток: 55 В
  • Максимальный ток стока: 27 А
  • Сопротивление канала в открытом состоянии: всего 35 мОм
  • Корпус TO-220AB
  • Рассеиваемая мощность: 68 Вт
  • Время включения: 100 нс
  • Время выключения: 29 нс

Низкое сопротивление канала и высокая скорость переключения делают IRLZ34N отличным выбором для многих применений, где требуется эффективное управление мощностью. Как эти параметры влияют на работу устройств?

Принцип работы IRLZ34N: управление током через затвор

IRLZ34N относится к МОП-транзисторам с индуцированным каналом. Его работа основана на следующем принципе:


  1. При подаче положительного напряжения на затвор относительно истока в полупроводнике под затвором индуцируется канал с электронной проводимостью.
  2. Чем выше напряжение затвор-исток, тем ниже сопротивление канала.
  3. При достижении порогового напряжения (обычно 1-3 В) канал полностью открывается, обеспечивая протекание тока между стоком и истоком.

Таким образом, управляя напряжением на затворе, можно плавно регулировать ток через транзистор. Какие преимущества дает такой принцип работы?

Преимущества IRLZ34N перед биполярными транзисторами

По сравнению с биполярными транзисторами, IRLZ34N и другие МОП-транзисторы обладают рядом важных преимуществ:

  • Управление напряжением, а не током — требует минимального тока управления
  • Высокое входное сопротивление — не нагружает управляющую схему
  • Отсутствие теплового убегания — более стабильная работа при нагреве
  • Возможность параллельного включения для увеличения тока
  • Высокая скорость переключения — работа на частотах до сотен кГц

Эти особенности делают IRLZ34N оптимальным выбором для многих современных устройств. В каких конкретно областях он находит применение?


Области применения IRLZ34N: от источников питания до электроинструментов

Благодаря своим характеристикам, IRLZ34N широко используется в следующих областях:

  • Импульсные источники питания
  • Драйверы электродвигателей постоянного тока
  • Инверторы для солнечных батарей
  • Зарядные устройства для аккумуляторов
  • Системы управления освещением
  • Электроинструменты
  • Автомобильная электроника

Во всех этих применениях IRLZ34N обеспечивает эффективное управление мощностью при минимальных потерях. Как его характеристики влияют на работу конкретных устройств?

IRLZ34N в импульсных источниках питания: высокий КПД и компактность

Импульсные источники питания (SMPS) широко используются в современной электронике благодаря высокому КПД и компактности. IRLZ34N играет ключевую роль в их работе:

  • Низкое сопротивление канала (35 мОм) минимизирует потери на проводимость
  • Быстрое переключение (до 100 нс) позволяет работать на высоких частотах
  • Способность выдерживать большие токи (до 27 А) обеспечивает высокую мощность

Эти свойства позволяют создавать компактные и эффективные источники питания для ноутбуков, смартфонов и другой портативной электроники. Как IRLZ34N применяется в силовой электронике?


IRLZ34N в управлении электродвигателями: плавность и эффективность

При управлении электродвигателями постоянного тока IRLZ34N обеспечивает следующие преимущества:

  • Возможность плавного регулирования скорости с помощью ШИМ
  • Низкие потери на переключение благодаря быстрому включению/выключению
  • Минимальный нагрев при больших токах из-за низкого сопротивления канала
  • Простота управления напряжением затвора от микроконтроллера

Это позволяет создавать эффективные системы управления для робототехники, электроинструментов и промышленного оборудования. Какие еще применения есть у IRLZ34N?

IRLZ34N в системах освещения: энергоэффективность и долговечность

В современных системах освещения на основе светодиодов IRLZ34N находит широкое применение:

  • Обеспечивает эффективное управление яркостью с помощью ШИМ
  • Минимизирует потери энергии благодаря низкому сопротивлению
  • Позволяет создавать компактные драйверы светодиодов
  • Увеличивает срок службы светодиодов за счет стабильного тока

Это делает IRLZ34N популярным выбором для создания энергоэффективных систем освещения в домах, офисах и на производстве. Какие особенности нужно учитывать при работе с IRLZ34N?


Особенности применения IRLZ34N: защита и охлаждение

При использовании IRLZ34N в электронных устройствах важно учитывать следующие моменты:

  • Необходимость защиты затвора от перенапряжений (максимум 16 В)
  • Обеспечение эффективного охлаждения при больших токах
  • Учет паразитных индуктивностей в цепи для минимизации выбросов напряжения
  • Использование драйверов затвора для быстрого переключения в мощных схемах

Правильное применение этих мер позволяет максимально раскрыть потенциал IRLZ34N и обеспечить надежную работу устройства. Какие альтернативы есть у этого транзистора?

Аналоги IRLZ34N: сравнение характеристик

На рынке существует ряд транзисторов со схожими характеристиками:

  • IRF3205: выше ток (110 А), но выше сопротивление канала (8 мОм)
  • FQP30N06L: ниже напряжение (60 В), но компактнее корпус (TO-220)
  • STP55NF06: выше напряжение (60 В), но выше сопротивление (18 мОм)

Выбор конкретной модели зависит от требований к устройству по напряжению, току и другим параметрам. Какие выводы можно сделать о применении IRLZ34N?


IRLZ34N представляет собой современный силовой МОП-транзистор, сочетающий низкое сопротивление канала, высокую скорость переключения и способность работать с большими токами. Эти свойства делают его отличным выбором для широкого спектра применений в силовой электронике, от импульсных источников питания до управления двигателями. При правильном применении IRLZ34N позволяет создавать эффективные и надежные электронные устройства.


Знакомство с силовым N-канальным полевым МОП-транзистором IRLZ34N

Здравствуйте, читатели приветствуют вас в новом посте. В этом посте мы узнаем Введение в N-канальный силовой МОП-транзистор IRLZ34N. MOSFET обозначает полевой транзистор типа полевого транзистора на основе оксида металла и полупроводника, такой как JFET. Как мы знаем, в JFET pn-переход выходит, а в MOSFET — нет. Вместо затвора MOSFET он отделен от канала слоем диоксида кремния. Существует 2 основных типа MOSFET: первое усиление и второе уменьшение, описанные как D.

Этот компонент полевого МОП-транзистора используется в таких приложениях, где требуются высокая скорость и мощность, поскольку он обеспечивает эти функции и имеет небольшое сопротивление. Это семейство N канала MOSFET. Поскольку это N-канал, поток тока или текущего процесса осуществляется свободными электронами. Вот очень важный факт, который я должен обсудить, это то, что для создания различных проектов, связанных с электроникой, если вы студент или новичок, вы можете связаться с различными компаниями, связанными с электронной инженерией, которые помогут вам в создании таких продуктов, а также предоставят некоторые компоненты на приемлемая для вас цена за создание проекта. В этом мире работает множество компаний, которые предоставляют услуги, связанные с электроникой, но я предлагаю PCBWAY. Услугами этой компании я тоже пользовалась, рекомендую и вам. Его наиболее распространенными услугами являются печатные платы, печатные платы и прототипирование печатных плат. Они предоставляют 30 долларов США для заказов SMT и три гибких варианта: «под ключ», «комплект» и «комбо». Вы можете выбрать эти параметры во время получения компонентов от них.

Компания PCBWay стремится удовлетворять требования своих клиентов из различных отраслей промышленности с точки зрения совершенства, доставки, экономической эффективности и других требований спроса. Как один из самых опытных производителей печатных плат в Китае. PCBWAY гордится тем, что является вашим лучшим деловым партнером и лучшей сетью по всем характеристикам ваших требований к печатным платам

Итак, приступим.

Знакомство с мощным N-канальным полевым МОП-транзистором IRLZ34N

  • Высокопрочные полевые МОП-транзисторы N (металлооксидно-полупроводниковые полевые транзисторы) известны тем, что управляют высокими уровнями напряжения и тока от микроконтроллера.
  • Имеют очень низкое сопротивление во включенном состоянии (тридцать пять мОм), поэтому потребляют меньше тепла и обычно не нуждаются в радиаторе
  • Семейство силовых МОП-транзисторов IR MOSFET Power используется различными устройствами для поддержки различных приложений, таких как двигатели постоянного тока, инверторы, импульсные источники питания, лампы, зарядные переключатели и устройства с питанием от аккумуляторов.
  • Этот электронный компонент широко используется в электрических схемах, и с 1960 по 2018 год было создано примерно (1,3 × 1022) МОП-транзисторов.
  • Он также широко используется в цифровых схемах, аналогах и электроинструментах.
  • Основное преимущество MOSFET заключается в том, что нет необходимости устанавливать ток для управления токовой нагрузкой, необходимой для BJT.
  • Источник питания, подаваемый на затвор E-MOSFET, может увеличить проводимость состояния.
  • В то время как напряжение D-MOSFET, подаваемое на затвор, может снизить проводимость состояния.
  • Скорость перехода этой фазы высока, их размер мал, потребляя меньше энергии.

IRLZ34N MOSFET Распиновка
  • Здесь перечислены три основные распиновки
  • Источник: Эта распиновка используется для получения тока от устройства
  • Сток: ток идет от внешнего источника к модулю
  • Ворота: работают как терминал управления, как база в BJT
  • .

IRLZ34N MOSFET Рабочий
  • Этот режим работы является улучшенным режимом MOSFET и используется в качестве переключающего модуля в различных проектах.
  • Внешнее питание подается на клемму затвора и работает, когда ток переключателя течет от стока к истоку
  • Считается механическим переключателем, так как отсутствует подвижный компонент
  • Существует такое устройство, что затвор имеет изоляцию от стока и истока, и эти клеммы работают как пластины конденсатора, и на затворе положительный заряд, а на истоке отрицательный, и таким образом он работает
  • Если значение вольта около GS равно 0, то он сбивается и снимается с режима коммутации
Особенности полевого МОП-транзистора IRLZ34N
  • Основные характеристики перечислены здесь
  • Высота и длина 15,65 и 10 мм
  • Его ширина 4,4 миллиметра
  • Время нарастания использовалось около ста наносекунд
  • Время падения для этого устройства составляет двадцать девять наносекунд
  • Доступен в упаковке T0-220
  • Значение рассеиваемой мощности составляет шестьдесят восемь ватт.
  • значение вольт о VDS равно пятидесяти вольтам
  • Вольт о ВГС плюс шестнадцать и минус шестнадцать

Области применения IRLZ34N

  • Основные области применения перечислены здесь
  • Это основная часть схемы, используемой для преобразования постоянного тока в постоянный и постоянного в переменный
  • Используется в устройствах EPS
  • Работает как драйвер реле
  • Используется в батарее
  • Драйверы двигателей состоят из этого устройства
  • Используется в регуляторах, является основным компонентом
  • Также используется в различных типах ИБП

Новое поступление алюминиевых плит всего за 2 доллара

Купоны на 54 доллара также можно применять к заказам на 3D-печать. Специальное предложение по 3D-печати начинается с 1

Автор: Генри

http://www. theengineeringknowledge.

com

Я профессиональный инженер, выпускник известного инженерного университета, также имею опыт работы инженером в различных известных отраслях. Я также являюсь автором технического контента, мое хобби — исследовать новые вещи и делиться ими с миром. Через эту платформу я также делюсь своими профессиональными и техническими знаниями со студентами инженерных специальностей.

IRLZ34N N-канальный МОП-транзистор, 55 В, 30 А, упаковка из 10 шт.

Описание:

МОП-транзистор IRLZ34N имеет напряжение стока 55 В, напряжение затвора 16 В и ток стока 30 А.

МОП-транзистор — это сокращение от Metal Oxide Semiconductor Field Effect Transistor. МОП-транзистор — это полевой транзистор, проводимость которого определяется напряжением. МОП-транзисторы используются для переключения или усиления сигналов.



Технические характеристики:

  • Напряжение стока: 55 В
  • Напряжение затвора: 16 В
  • Ток стока: 30 А
  • Рассеиваемая мощность: 68 Вт
  • Тип: N-канальный
  • Пакет: ТО-220АБ



Содержимое:

  • 10 x IRLZ34N 55 В 30 А N-канальные МОП-транзисторы
