Обзор осциллографа-приставки Instrustar ISDS210B: возможности и характеристики

Какие основные возможности имеет USB-осциллограф Instrustar ISDS210B. Какова его полоса пропускания и частота дискретизации. Какие дополнительные функции реализованы в этом приборе. Насколько точно он измеряет сигналы.

Общие характеристики осциллографа Instrustar ISDS210B

Instrustar ISDS210B представляет собой компактный USB-осциллограф с двумя каналами. Основные характеристики прибора:

• Полоса пропускания: 40 МГц
• Частота дискретизации: 100 МВыб/с
• Разрядность АЦП: 8 бит
• Объем памяти: 256 кБ на канал
• Входной импеданс: 1 МОм, 25 пФ
• Диапазон измерения напряжения: ±16 В (1:1), ±160 В (10:1)

Благодаря подключению по USB, осциллограф отличается компактностью и мобильностью. Это удобное решение для полевых измерений и диагностики.

Функциональные возможности ISDS210B

Помимо базовых функций осциллографа, прибор обладает рядом дополнительных возможностей:

• Встроенный генератор сигналов до 20 МГц
• Анализатор спектра
• Частотомер
• Режим самописца
• Математические функции
• Автоматические измерения

Такой набор функций позволяет использовать ISDS210B как универсальный измерительный комплекс для работы с аналоговыми сигналами.

Встроенный генератор сигналов

Важной особенностью осциллографа является наличие встроенного функционального генератора. Его характеристики:

• Диапазон частот: 1 Гц — 20 МГц (синус), 1 Гц — 2 МГц (другие формы)
• Формы сигнала: синус, прямоугольник, треугольник, пила
• Амплитуда: до 9 В (без нагрузки)
• Выходное сопротивление: 200 Ом

Генератор позволяет формировать тестовые сигналы для проверки и отладки электронных схем без использования дополнительного оборудования.

Анализатор спектра и математические функции

ISDS210B имеет встроенный анализатор спектра на основе быстрого преобразования Фурье (БПФ). Основные возможности:

• Размер окна БПФ: до 1 048 576 точек
• 18 типов оконных функций
• Измерение гармоник, THD, SNR и других параметров

Также доступны математические операции над сигналами — сложение, вычитание, умножение каналов, интегрирование и дифференцирование.

Программное обеспечение и интерфейс

Управление осциллографом осуществляется через ПО Multi Viranalyzer. Ключевые особенности интерфейса:

• Русифицированный интерфейс
• Режимы простого и профессионального отображения
• Настраиваемые панели инструментов
• Экспорт данных в популярные форматы
• Обновление прошивки через ПО

Интуитивно понятный интерфейс позволяет быстро освоить работу с прибором даже начинающим пользователям.

Точность измерений ISDS210B

Для оценки точности измерений осциллографа были проведены тесты с использованием эталонного генератора сигналов. Результаты показали:

• Погрешность измерения амплитуды: ±3%
• Погрешность измерения частоты: ±0,01%
• Погрешность измерения временных интервалов: ±50 ppm

Данные значения соответствуют заявленным характеристикам и позволяют использовать прибор для большинства измерительных задач.

Ограничения и недостатки прибора

При тестировании были выявлены следующие ограничения ISDS210B:

• Искажения сигнала на частотах выше 30-32 МГц
• Неточное определение частоты выше 16 МГц
• Ограниченная точность встроенного вольтметра
• Отсутствие режима запуска по длительности импульса

Данные недостатки следует учитывать при выборе прибора для конкретных измерительных задач.

Комплектация и дополнительные аксессуары

В стандартный комплект поставки ISDS210B входит:

• Осциллограф-приставка
• 2 пассивных пробника x1/x10
• Кабель USB
• Кабель BNC-BNC
• CD с ПО и документацией

Дополнительно можно приобрести активные пробники, дифференциальные пробники и другие аксессуары для расширения возможностей прибора.

Сравнение с аналогами

По сравнению с аналогичными USB-осциллографами, ISDS210B выделяется следующими преимуществами:

• Наличие встроенного генератора сигналов
• Большой объем памяти (256 кБ на канал)
• Развитые функции анализа спектра
• Удобное ПО с русским интерфейсом

При этом прибор уступает некоторым конкурентам по полосе пропускания и частоте дискретизации.

Заключение и рекомендации по применению

Instrustar ISDS210B представляет собой функциональный измерительный комплекс в компактном корпусе. Прибор можно рекомендовать для:

• Ремонта и диагностики электронного оборудования
• Образовательных целей
• Любительского радиоконструирования
• Полевых измерений

Благодаря хорошему соотношению цена/функциональность, ISDS210B станет отличным выбором для многих пользователей, не предъявляющих экстремальных требований к параметрам осциллографа.

Двухканальный USB осциллограф-приставка Instrustar ISDS210B, купленный на Aliexpress и свежая версия программы Multi Viranalyzer

Двухканальный осциллограф-приставка с генератором сигналов, ГКЧ и анализатором спектра.
Скриншоты, пытки предельными частотами, расчленёнка и элементы тёплого лампового звука прилагаются.
Уважаемый Sunrekaxопубликовал здесь обзор данного осциллографа. Обзор я почитал, как стал выбирать приставку для возможных вылазок, да и чтобы лишний раз не доставать свой «большой» осциллограф. К тому же, в этой приставке есть генератор сигналов, скромный, но мне пойдёт, и ГКЧ, с помощью которого можно снимать АЧХ всяких усилителей. Решил заказать.

Через 9 дней курьер СПСР приволок до дома посылку. С наличием отсутствия всегрызущих почтовых крыс повезло, посылка повреждена не была.

Распаковка

Сама посылка

А в ней

А в коробке

В комплекте идёт сам осциллограф, два щупа для осциллографа (с комплектом разноцветных колец и отвёрткой для подстройки), щуп для генератора сигналов и неожиданно приличный по длине и качеству usb кабель.
Прилагается диск с софтом и полезными для любителей изучать технический китайский видюшками.
Однако лучше сразу скачать свежую версию программы Multi Viranalyzer.

С одной стороны прибора гнездо usb, индикатор питания, регулировка смещения и амплитуды встроенного dds.

С другой — входы каналов осциллографа, выход калибратора и выход dds.

Весит добро ~347 грамм.

Обещается нам на странице продавца вот что:

Ставим программу, подключаем приставку, вот что вышло при проверке встроенного dds:
Простой режим (можно регулировать настройки вращая привычные ручки):

Профессиональный режим:

Впрочем, в обзоре Sunrekax это всё описано, imho смысла повторять не имеется.
Лучше посмотрим, что сей Instrustar реально может.

Для проверки использовался старший брат, АКИП-4115/5А.

Что же, подключим его к DDS и начнём пытать пациента.

Как же без прямоугольных импульсов?

Как видим, частоты больше мегагерца приводят к сильным искажениям сигнала, хотя от нечего делать можно запустить на 3MHz при обещанных 2.

Теперь попробуем пилить (к сожалению, не бюджет 🙂 ).

Простая пила

Прямая

Обратная

Синусоида

Синусоиду генерировать получается до 30MHz. Неплохо, ибо обещали до 20. 🙂

Что же, с генератором сигналов более-менее понятно. Попробуем попытать собственно осциллограф.

Для этого при помощи завалявшейся атмеги, модуля ad9851, схемы и прошивки со sxem.org и такой-то матери был сколхозен dds.

Беременным инвалидам сердечных болезней не смотреть!

Колхозный самопал даже заработал, приступим.

10Mhz

ISDS

АКИП

20MHZ

ISDS

АКИП

30MHz

ISDS

АКИП

40MHz

ISDS

АКИП

Вот тут-то ковшик у

русского литрболиста

ISDS и поломался.
Дополнительными пытками было выяснено, что поломка происходит в районе 32MHz.

Граничная частота

31.5MHz

32MHz

Обещанную верхнюю границу на синусоиде ISDS не осилил, что не сильно удивляет. При частоте дискретизации 100MHz особо не разгонишься.

Обратите внимание, что на частотах больше 10MHz frequency counter у ISDS вольно показывал что-то своё, а не реальную частоту сигнала. Для правильного определения частоты ему нужен сигнал посильнее. Но от встроенного DDS, как ни подкручивал амплитуду, больше 16MHZ он правильно не определял.

Пробуем посмотреть 2 канала от встроенного dds

1MHz

10MHz

20MHz

30MHz

В программе есть также вольтметр, но особой точностью он и на 50Hz не отличается.

Попробуем применить ГКЧ для построения АЧХ лампового усилителя для наушников.

Подключаем так

Запускаем программу в режиме «Sweeper», ставим диапазон от 5 до 20000 герц, в результате получаем:

Честно говоря, в районе инфразвука результат какой-то слишком хороший. :/

Есть анализатор спектра. Например, прямоугольник 500kHz:

И его спектр:

Вроде бы выглядит правдиво.

Что же, пациента попытали, теперь можно расчленять.

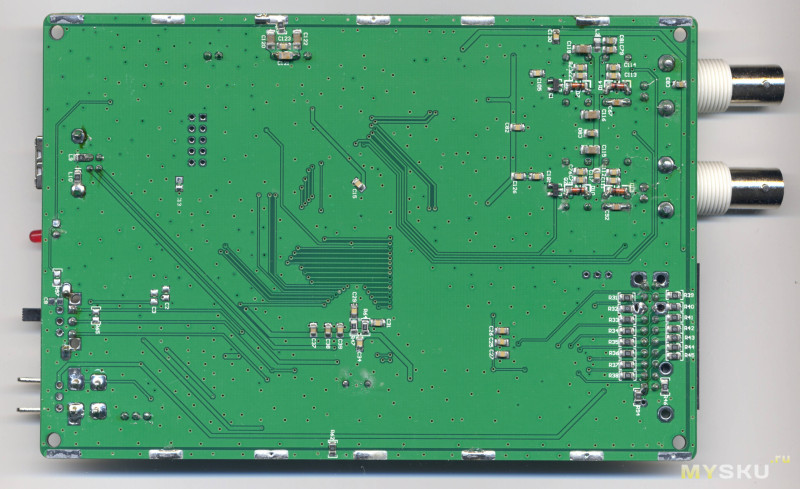

Разбирается просто, снимаем бамперы, выкручиваем панели и вытаскиваем плату



Мозги — на плис Cyclone.

Её SRAM

Операционные усилители AD603A на каждом канале

Двухканальный АЦП MXT2088

Выходной ОУ встроенного DDS TL082C, заодно и ЦАП виден

В целом неплохой осциллограф, есть полезные дополнительные функции, мобилен.

На заявленных 40MHz, правда, на нём и синусоиду не посмотришь, но если интересующие частоты заметно ниже, то вполне можно использовать.

ISDS210B USB-осциллограф 2 х 40МГц, с генератором сигналов

ISDS210B  —  виртуальный USB-осциллограф,  производства компании INSTRUSTAR, оснащён встроенным генератором произвольных форм сигнала с полосой 20МГц.

Модельный ряд серии осциллографов ISDS210:

ISDS210A —   USB-осциллограф 40МГц

ISDS210B —   USB-осциллограф 40МГц+ генератор DDS  20МГц



>> Cкачать программное обеспечение  и руководтство пользователя ISDS210B (.rar)



Осциллограф ISDS210B располагает двумя аналоговыми каналами с полосой пропускания 40 МГц,  а также встроенным генератором произвольных форм сигналов.

Скорость выборки  АЦП составляет 100 МВ/с, а объем памяти: 256 кб/канал.

Технические особенности виртуального осциллографа ISDS210B:

• Полоса пропускания, и количество каналов: 40 МГц  х 2 канала

• Скорость выборки (АЦП): 100 МВ/с  (в реальном масштабе времени)

• Режим измерений, курсорные измерения, автоматические измерения

• Расширенный объём памяти: 256к точек/канал

• Анализатор спектра (БПФ)

• Встроенный DDS-генератор произвольных форм сигналов, до 20 МГц

• Регистратор.

Купить виртуальный осциллограф ISDS210B можете в нашем интернет магазине cityset.com.ua.

Технические характеристики USB-осциллографа ISDS210B:

• Количество каналов / полоса: 40 МГц

• Импеданс аналоговых каналов: 1 МОм, 25 пФ

• Режимы входа: открытый DC, закрытый АС, заземление

• Диапазон измерения напряжения: ±16В (1X) / ±160В (10X)

• Диапазон временной развёртки: от 1нс до 20 с.

• Скорость выборки АЦП / разрядность: 100 МВ/с  / 8 бит

• Объем памяти: 256к точек / канал

• Режим синхронизации: авто / норм / ждущий

• Условия захвата: фронт, нарастающий фронт, ниспадающий фронт

• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.

Анализаторы спектра:

• Алгоритм преобразования: БПФ (18 окон), корреляционный

• Размер окна преобразования (отсчетов): 8–1048576 / канал

• Спектральные измерения: уровень гармоник (1–7), SNR (сигнал / шум), SINAD, ENOB, THD, SFDR

• Фильтры обработки: БИХ-фильтр (FIR) поддерживает произвольные размеры полосы пропускания, различные оконные функции (прямоугольная, Барлетта, треугольная, косинуса, Хэннинга, Барлетта-Хэннинга, Хемминга, Блэкмана, Блэкмана-Харриса, Тьюки, Наталла, окно с плоской вершиной, Бохмана, Парзена, Ланцоша, Кайзера, Гаусса, Дольфа-Чебышева)

• БИХ-фильтр поддерживает следующие типы фильтров: «Баттерворт», «Чебышев I», «Чебышев II», «Эллиптический».

Регистратор данных:

• Количество каналов: 2

• Частота квантования: 1-го канала: 1 кГц–24 МГц, 2-го канала: 1 кГц–16 МГц

• Файл записи: максимум 4 ГБ, время записи зависит от частоты оцифровки.

Генератор произвольных форм сигналов:

• Форма сигнала: синусоидальная, прямоугольная (с коррекцией скважности), треугольная, пилообразная вверх, пилообразная вниз

• Амплитуда: ≥9 Vp-p (без нагрузки)

• Выходное сопротивление: 200 Ω ± 10 %

• Смещение: ±2,5 В

• Диапазон частот: 1 Гц–20 МГц (синусоида),  1 Гц–2 МГц (другие)

• Генератор качающейса частоты: 1 Гц–20 МГц

• Режим генерации качающейся частоты: линейный / логарифмический

• Диапазон частот: 1 Гц–20 МГц (синусоида),  1 Гц–2 МГц (другие)

Стандартная комплектация:

• Виртуальный осциллограф ISDS210B — 1 шт.
• Пробники осциллографические  — 2 шт.
• Кабель BNC-BNC  — 1 шт.
• Кабель USB  — 1 шт.
• Программное обеспечение, CD-диск   — 1 шт.
• Руководство пользователя  — 1 шт.
• Гарантийный талон — 12 месяцев.

В случае имеющихся вопросов относительно функциональных возможностей, просьба обратится к нашему техническому специалисту по указанным выше телефонам.

Купить Intrustar ISDS210B Виртуальный ПК USB OSCILLOSTOCPOPE Два канала 40M BANDWIDTH 100M Скорость дискретизации с источником сигнала DDS онлайн на Desertcart Luxembourg

Бренд: Intrustar

Бренд: Intrustar

Описание

• . анализатор спектра сигнала находится в осциллографе. Измеряемое напряжение -16 В ~ 16 В (датчик X1), -160 В ~ 160 В (датчик X10) Мощная функция программного обеспечения › См. дополнительные сведения о продукте.

• Импортировано из США (размеры и характеристики основаны на рынке США).

Двухканальный цифровой осциллограф Intrustar ISDS210B недорогой и высокопроизводительный продукт, он портативный и портативный. это лучший инструмент для всех в электронной поле. Два канала, пропускная способность 40 м, частота дискретизации 100 м может соответствовать ваше тестовое требование. чередующаяся опора X-T и XY чередующаяся шаблон. Осциллограф, источник сигнала DDS, анализатор спектра находятся в осциллограф. Функция Описание Каналы: 2 сигнала источник: синус, квадрат (переменная рабочего круга), треугольник, вверх Пилообразный, нижний пилообразный, 1 Гц ~ 20 МГц (синусоидальный), 1 Гц ~ 2 МГц (другие) Анализаторы спектра: 2 канала, полоса пропускания 20 м, БПФ Измерение: гармоника (1-7), SNR, SINAD, ENOB, THD, SFDR Импеданс: 1 МОм 25 пФ Соединение: переменный/постоянный ток Разрешение по вертикали: 8 бит Диапазон усиления: -16 В ~ 16 В (датчик X1) -160 В ~ 160 В (датчик X10) Точность по вертикали: ±3% Диапазон временной развертки: 1 нс-20 с Автоустановка Да (от 10 Гц до 40 МГц) Режим запуска: Авто, Нормальный и Тип запуска по сигналу Нет, Нарастающий фронт, Спадающий фронт, Нарастающий фронт или спадающий фронт Источник запуска: Ch2, Ch3 Размер буфера : 1 МБ/канал Полоса пропускания: 40 МГц Частота дискретизации: максимальная 100 мс/с по вертикали режим Ch2, Ch3, ADD, SUB, MUL ТРЕБОВАНИЯ К СИСТЕМЕ ПК Windows XP，Win7，Win8，Win10 Pentium или более мощный процессор USB2. 0 Высокая скорость порт 512 МБ ОЗУ 1 ГБ места на жестком диске Список доставки (1) Осциллограф 1 шт. (2) Датчики (X1/X10) 1 комплект (3) USB-кабель 1 шт. (4) Сигнальная линия (5) компакт-диск (руководство пользователя и программное обеспечение) 1 диск

Показать больше

Отзывы

Связанные страницы

Автомобили › Аксессуары для салона › Противоугонные устройства

Отказ от ответственности: Цена, указанная выше, включает все применимые налоги и сборы. Информация, представленная выше, предназначена только для справочных целей. Продуктов может не быть на складе, а расчеты доставки могут измениться в любое время. Desertcart не подтверждает никаких утверждений, сделанных в приведенных выше описаниях продуктов. Для получения дополнительной информации обратитесь к производителю или в службу поддержки клиентов Desertcart. Хотя Desertcart прилагает разумные усилия, чтобы показывать только товары, доступные в вашей стране, некоторые товары могут быть отменены, если они запрещены к ввозу в Люксембург. Для получения более подробной информации посетите нашу страницу поддержки.

Часто задаваемые вопросы о Intrustar ISDS 210 B Virtual PC USB-осциллограф Два канала 40 M Полоса пропускания 100 M Частота дискретизации с источником сигнала DDS в Люксембурге

Где можно купить Intrustar ISDS 210 B Virtual PC USB-осциллограф Два канала 40 M Полоса пропускания 100 M Частота дискретизации с источником сигнала DDS онлайн по лучшей цене в Люксембурге?

desertcart — лучшая платформа для онлайн-покупок, где вы можете купить USB-осциллограф Intrustar ISDS 210 B Virtual PC, два канала, полоса пропускания 40 млн, частота дискретизации 100 млн, источник сигнала DDS от известных брендов. Desertcart поставляет самый уникальный и самый большой выбор товаров со всего мира, особенно из США, Великобритании и Индии, по лучшим ценам и в кратчайшие сроки.

Доступен ли и готов ли к поставке в Люксембург двухканальный USB-осциллограф Intrustar ISDS 210 B Virtual PC с полосой пропускания 40 млн точек и частотой дискретизации 100 млн точек с источником сигнала DDS?

Desertcart отправляет Intrustar ISDS 210 B Virtual PC USB-осциллограф Два канала Полоса пропускания 40 Мбит/с Частота дискретизации 100 Мбит/с с источником сигнала DDS в другие города Люксембурга. Получите неограниченную бесплатную доставку в более чем 164 странах с членством в Desertcart Plus. Мы можем доставить USB-осциллограф Intrustar ISDS 210 B Virtual PC, два канала, полоса пропускания 40 млн, частота дискретизации 100 млн, источник сигнала DDS, без проблем с доставкой, таможней или пошлинами.

Безопасно ли покупать USB-осциллограф Intrustar ISDS 210 B Virtual PC, два канала, полоса пропускания 40 М, частота дискретизации 100 М и источник сигнала DDS, который можно купить на Desertcart?

Да, абсолютно безопасно покупать USB-осциллограф Intrustar ISDS 210 B Virtual PC с двумя каналами, полосой пропускания 40 млн точек, частотой дискретизации 100 млн точек и источником сигнала DDS на сайте desertcart, который является 100% законным сайтом, работающим в 164 странах. С 2014 года Desertcart поставляет клиентам широкий ассортимент товаров и выполняет их желания. Вы найдете несколько положительных отзывов от клиентов Desertcart на таких порталах, как Trustpilot и т. д. Веб-сайт использует систему HTTPS для защиты всех клиентов и защиты финансовых данных и транзакций, совершаемых в Интернете. Компания использует новейшие модернизированные технологии и программные системы для обеспечения честных и безопасных покупок для всех клиентов. Ваши данные надежно защищены и охраняются компанией с использованием шифрования и других новейших программ и технологий.

کارت اسیلوسکوپ Instrustar ISDS210B نوسان نما قابل حمل و انالایزر Isds210b ،خرید اسیلوسکوپ و نوسان نما 4در1 Instrustar ISDS210B،مشهددقیق

موقعیت جغرافیایی فروشگاه (مشهد) مجتمع سبحان ط1 واحد 19

تجهیزات اندازه گیری مشهد دقیق

 تجهزات اندازه گیری مشهد دقیق

 مشهد مجتمع سبحان ط1 واحد 19

• توضیحات
• مشخصات محصول

توضیحات

کارت اسیلوسکوپ Instrustar ISDS210B یک اسیلوسکوپ دیجیتال دو کاناله است که برای ایجاد موج در مدارهای الکترونیکی به کار می رود، شایان ذکر است کارت اسیلوسکوپ Instrustar ISDS-210B با آنالایزر داخلی داخلی یک ابزار بسیار مناسب برای استفاده است این دستگاه نوسان نما همچنین دارای قابلیت دیتالاگر و ژنراتور DDS است که مقادیر زیادی را می تواند با سرعت و دقت بالایی برای شما اندازه گیری کند، نوسان نما 4در1 اینستارت یک ابزار با نرخ نمونه 100 MS/s است و با سرعتی بالا طول موجهای مختلف را ساطع می

دستگاه همچنین دارای پهنای باند 40 مگاهرتز و عمق حافظه 1 مگابایتی است باید اشاره داشته باشیم این نوسان نما قابل حمل Instrustar طراحی شده با استانداردهای ایمنی بالا، طراحی هموار، قابل حمل و مجموعه ویژگیهای منحصر به فرد دیگر اسیلوسکوپ ها، یک ابزار بسیار کاربردی به شمار می رود، این نوسان نما پرتابل با کمک ژنراتور داخلی DDS شکل موج های اصلی را ایجاد می کند که عبارتند از سینوسی، مستطیلی، مثلثی، دندانه اره ای، پیچ و خم که به دلخواه توسط شما می تواند تولید شود.

ژنراتور در محدوده فرکانسی 1 هرتز تا 20 مگاهرتز برای سینوسی و 1 هرتز تا 2 مگاهرتز برای سایر اشکال موج کار می کند و سیگنال دقیق با اعوجاج کم تولید می کند کارکرد این دستگاه آسان است، وزن و ابعاد کمی دارد و به راحتی قابل حمل است اسیلوسکوپ دیجیتال ISDS210B یک اوسلوسکوپ دیجیتال با کارایی بالا و استفاده آسان است که برای افراد مبتدی و حرفه ای مناسب است کارت اسیلوسکوپ Instrustar دارای عملکرد DDS است. (ویژگی dds از 5 نوع خر ответствент0003

کارت اسیلوسکوپ Instrustar ISDS210B یک اسیلوسکوپ دیجیتال دو کاناله ISDS210B با هزینه مناسب و کارایی بالا است پهنای باند خوب طراحی شده 40 مگاهرتزی دستگاه به شما برای استفاده های مختلف کمک می کند نرخ نمونه دو ثانیه ای دستگاه و داشتن دو کانال ورودی همزمان، همراه با پشتیبانی متناوب X/Y/XY دستگاه کارت اسیلوسکوپ Instrustar به یک ابزار بسیار کاربردی تبدیل کرده است در همین حال این oscilloscope دارای عملکرد DDS و Sweep است.

DDS از 5 نوع خروجی شکل موج پشتیبانی می کند، موج سینوسی می تواند تا 20M خروجی دهد این دستگاه دارای رابط برای اتصال به کامپیوتر است و ارتباط دستگاه با کامپیوتر از طریق USB2. 0 با سرعت بالا امکان پذیر است کارت اسیلوسکوپ ایسنتارت همراه دو پروب اسیلوسکوپ ، ع عدد 1 عد یو اسک ، ک ع → عدэйтивный یو اسک ، ک کابل bnc یک عدد ی دیسک بی ، کابل bnc یک عدد دیسک نرم افزار و دفترچه راهنما трезнесо -ار و دفترچзнес راهنما трезнесо -ا Щедент on etترچзнес راهنما трецени ا Щвью on etترچه راهنما трезнесо -مر عنзнес on etترچه راهنما трезнес on etترچه راهنما vétetتس ا Щедэй Какейт.

مشخصات فنی اسیلوسکوپ ISDS210B

• پهنای باند 40 МГц
• وضوح فرکانس 1HZ
• دقت فرکانس ± 5×10-3
• Датчик сопротивления 1 МОм/25 пФ

مشخصات محصول

وزن

وزن

450 руб.

ابعاد

ابعاد

14× 18×3 число

دقت اندازه گیری

دقت اندازه گیری

± 5 мм

مشخصات بیشتر دستگاه

مشخصات بیشتردستگاه

تعداد کانال 2

سوالی دارید؟ با ما تماس بگیرید…

05137133804 – 05137133803

تامین قطعات و تضمین خدمات

استعلام قیمت از طریق whatsapp

9157078962 +98

آدرس : مشهد مجتمع سبحان ط1 واحد 19

پست الکترونیکی : Info@iranbtm.
