Как подключить пусковой конденсатор к электродвигателю: Как подключить конденсатор к электродвигателю | Полезные статьи

Как подключить двигатель 380 на 220 через конденсаторы расчет

Главная » Разное » Как подключить двигатель 380 на 220 через конденсаторы расчет

Расчет емкости конденсатора для трехфазного двигателя

При подключении асинхронного трехфазного электродвигателя на 380 В в однофазную сеть на 220 В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов — рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи.

Как подключить асинхронный двигатель?

Подключение асинхронного двигателя осуществляется по двум схемам: треугольник (эффективнее для 220 В) и звезда (эффективнее для 380 В).

На картинке внизу статьи вы увидите обе эти схемы подключения. Здесь, я думаю, описывать подключение не стоит, т.к. это описано уже тысячу раз в Интернете.

Во основном, у многих возникает вопрос, какие нужны емкости рабочего и пускового конденсаторов.

Пусковой конденсатор

Ознакомьтесь также с этими статьями

Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на 200-400 Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз — рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле. Расчет емкости пускового конденсатора осуществляется путем умножения емкостей рабочего конденсатора на 2-2.5, в данном калькуляторе используется 2.5.

При этом стоит помнить, что по мере разгона асинхронному двигателю требуется меньшая емкость конденсатора, т.е. не стоит оставлять подключенным пусковой конденсатор на все время работы, т.к. большая емкость на высоких оборотах вызовет перегрев и выход из строя электродвигателя.

Как подобрать конденсатор для трехфазного двигателя?

Конденсатор используется неполярный, на напряжение не менее 400 В. Либо современный, специально на это рассчитанный (3-й рисунок), либо советский типа МБГЧ, МБГО и т.п. (рис.4).

Итак, для расчета емкостей пускового и рабочего конденсаторов для асинхронного электродвигателя введите данные в форму ниже, эти данные вы найдете на шильдике электродвигателя, если данные неизвестны, то для расчета конденсатора можно использовать средние данные, которые подставлены в форму по умолчанию, но мощность электродвигателя нужно указать обязательно.

Онлайн калькулятор расчета емкости конденсатора

Советуем к прочтению другие наши статьи

Расчет емкости конденсатора22:



Как подключить электродвигатель от 380 до 220: цепи

Существуют ситуации, когда оборудование рассчитано на 380 вольт, вам необходимо подключиться к домашней сети на 220 В. Поскольку двигатель не запускается, вам необходимо изменить в нем некоторые детали. Это легко сделать самостоятельно. Хотя эффективность несколько снижается, такой подход оправдан.

Трехфазные и однофазные двигатели

Чтобы понять, как подключить электродвигатель от 380 до 220 вольт, мы выясним, что такое 380-вольтный источник питания.

Трехфазные двигатели имеют много преимуществ по сравнению с бытовыми однофазными. Поэтому их использование в промышленности обширно. И дело не только в мощности, но и в коэффициенте полезного действия. Они также включают пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. Например, защитное реле запуска холодильника отслеживает, сколько обмоток обрезано. И в трехфазном двигателе этот элемент больше не нужен.

Это достигается тремя фазами, во время которых электромагнитное поле вращается внутри статора.

Почему 380 В?

Когда поле внутри статора вращается, ротор также перемещается. Обороты не совпадают с пятьдесят герц сети из-за того, что больше обмоток, число полюсов отлично, и по разным причинам происходит проскальзывание. Эти индикаторы используются для регулирования вращения вала двигателя.

Все три фазы имеют значение 220 В. Однако разница между любыми двумя из них в любое время будет отличаться от 220. Таким образом, получится 380 Вольт.То есть двигатель использует 220 В для работы с фазовым сдвигом в сто двадцать градусов.

Следовательно, как напрямую подключить электродвигатель 380 к 220В невозможно, нужно использовать хитрости. Конденсатор считается самым простым способом. Когда контейнер проходит фазу, последний изменяется на девяносто градусов. Хотя он не достигает ста двадцати, этого достаточно для запуска и эксплуатации трехфазного двигателя.

Как подключить электродвигатель от 380 В к 220 В

Чтобы понять задачу, необходимо понять, как устроены намотки.Обычно корпус защищен кожухом, а под ним расположена проводка. Убрав его, нужно изучить содержимое. Часто схему подключения можно найти здесь. Для подключения электродвигателя к сети 380-220 используется коммутация в форме звезды. Концы обмоток находятся в общей точке, называемой нейтральной. Фазы подаются на противоположную сторону.

«Звезда» должна быть изменена. Для этого обмотка двигателя должна быть соединена в другую форму — в форме треугольника, совмещая их на концах друг с другом.

Как подключить электродвигатель от 380 до 220: цепи

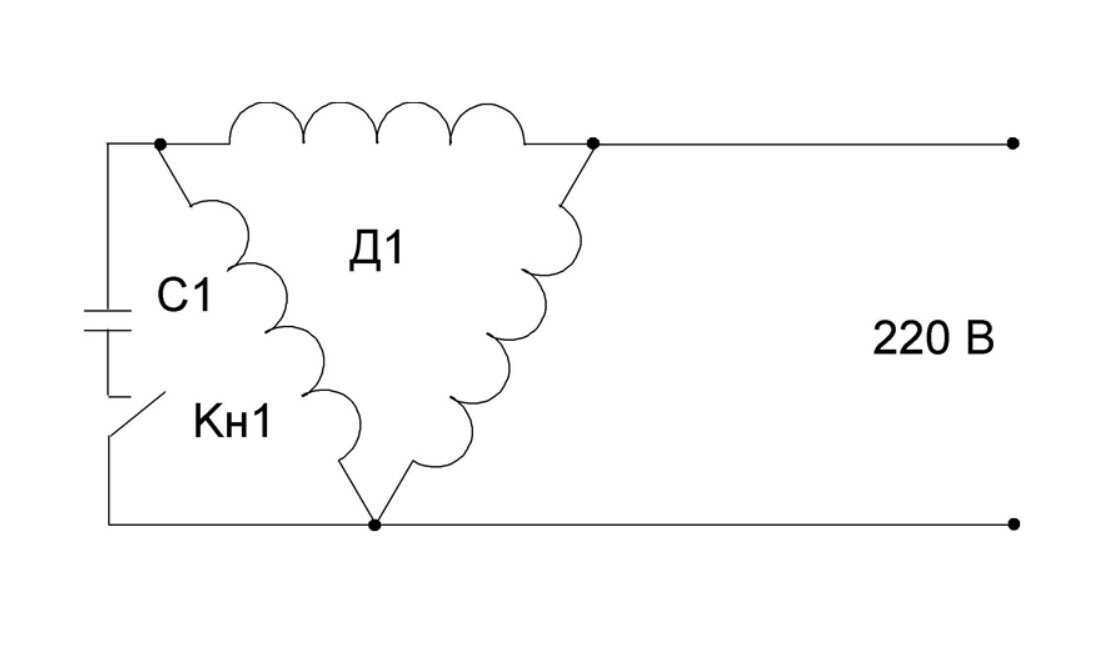

Диаграмма может выглядеть следующим образом:

• Напряжение сети подается на третью обмотку;
,
• , тогда первое напряжение обмотки будет проходить через конденсатор с фазовым сдвигом в девяносто градусов;
• вторая обмотка будет зависеть от разности напряжений.

Понятно, что фазовый сдвиг составит девяносто и сорок пять градусов. Из-за этого вращение не является равномерным.Кроме того, форма фазы на второй обмотке не будет синусоидальной. Поэтому после подключения трехфазного электродвигателя к 220 вольт это будет возможно, это невозможно реализовать без потери мощности. Иногда вал даже залипает и перестает вращаться.

Работоспособность

После набора оборотов, пусковая мощность больше не будет необходима, так как сопротивление движению станет незначительным. Чтобы уменьшить емкость, она сокращается до сопротивления, через которое ток больше не проходит.Для правильного выбора рабочей и пусковой емкости необходимо прежде всего учитывать, что напряжение на рабочем конденсаторе должно существенно перекрывать 220 вольт. Как минимум должно быть 400 В. Также необходимо обратить внимание на провода, чтобы токи были рассчитаны на однофазную сеть.

Если рабочая емкость слишком низкая, вал заклинивает, поэтому для него используется начальное ускорение.

Работоспособность также зависит от следующих факторов:

• Чем мощнее двигатель, тем больше номинальная емкость. Если значение составляет 250 Вт, то достаточно нескольких десятков мкФ. Однако если мощность выше, то номинальное значение можно считать сотнями. Конденсаторы лучше покупать пленочные, потому что электрические придется дополнительно комплектовать (они рассчитаны на постоянный, не переменный ток и без переделки могут взорваться).
• Чем выше частота вращения двигателя, тем выше рейтинг. Если вы возьмете двигатель при 3000 об / мин и мощности 2,2 кВт, то для батареи потребуется от 200 до 250 мкФ.И это огромная ценность.

Эта мощность также зависит от нагрузки.

Заключительный этап

Известно, что электродвигатель 380 В при 220 В будет работать лучше, если напряжения получаются с равными значениями. Для этого не следует прикасаться к обмотке, соединяющей сеть, но потенциал измеряется на обеих других.

Асинхронный двигатель имеет собственное реактивное сопротивление. Необходимо определить минимум, при котором он начинает вращаться.После этого номинал постепенно увеличивается, пока все обмотки не выровняются.

Но когда двигатель раскручивается, может оказаться, что равенство нарушено. Это связано с уменьшением сопротивления. Поэтому перед подключением двигателя от 380 до 220 вольт и его фиксацией необходимо сравнить значения, даже когда устройство работает.

Напряжение может быть выше 220 В. Обратите внимание, чтобы обеспечить стабильную стыковку контактов, и не было потери питания или перегрева. Наилучшее переключение выполняется на специальных клеммах с фиксированными болтами.После подключения электродвигателя от 380 до 220 вольт получилось с необходимыми параметрами, кожух снова надевается на агрегат, а провода пропускаются через боковые стенки через резиновое уплотнение.

Что еще может случиться и как решить проблемы

Часто после сборки обнаруживается, что вал вращается не в том направлении, в котором это необходимо. Направление должно быть изменено.

Для этого третья обмотка подключается через конденсатор к резьбовой клемме второй обмотки статора.

Бывает, что из-за длительной работы с током появляется шум двигателя. Однако этот звук совершенно другого типа по сравнению с гулом при неправильном подключении. Это происходит со временем и вибрацией двигателя. Иногда вам даже приходится вращать ротор с силой. Это обычно вызвано износом подшипника, который вызывает слишком большие зазоры и шум. Со временем это может привести к заклиниванию, а позже — к повреждению деталей двигателя.

Лучше не допускать этого, иначе механизм станет непригодным для использования.Подшипники легче заменить новыми. Тогда электродвигатель прослужит еще много лет.

,

Как использовать трехфазный двигатель в однофазном источнике питания

На этот раз я хотел бы поделиться некоторыми важными знаниями, которые я использовал, когда столкнулся с чрезвычайной или критической ситуацией. Что вы делаете, если у вас есть только трехфазный двигатель и однофазный источник питания?

Как использовать трехфазный двигатель в однофазном источнике питания? На самом деле трехфазный двигатель может работать в однофазном источнике питания с помощью постоянного конденсатора. Эта маленькая вещь (конденсатор) очень полезна для того, чтобы трехфазный двигатель работал в однофазном источнике питания. поставка.

Согласно нашему последнему обсуждению о трехфазном двигателе, обычно у него есть два (2) соединения с общей обмоткой, соединение STAR или DELTA. В этом посте я объяснил, как подключить конденсатор к трехфазному двигателю, как изменить вращение двигателя, как оценить значение емкости и выбрать подходящий конденсатор.

Как установить и подключить конденсатор для трехфазного двигателя с однофазным источником питания?

1) Проводка конденсатора для вращения ВПЕРЕД

-Для вращения ВПЕРЕД, мы должны установить конденсатор в соединении DELTA, как показано на рисунке ниже.

* символ -> Смена клеммы * конденсатора позволяет изменить направление вращения двигателя.

2) Проводка конденсатора для ОБРАТНОГО поворота

— Для ОБРАТНОГО вращения, мы должны установить конденсатор в любые две фазы обмотки в соединении STAR (Y), как показано на рисунке ниже.

* символ -> Смена клеммы * конденсатора позволяет изменить направление вращения двигателя.

Мощность двигателя

Мы должны учитывать мощность двигателя, когда мы преобразовали трехфазный в однофазный источник питания, чтобы соответствовать и соответствовать нашему применению. Но мы не можем получить фактическое значение из-за большого количества аспектов, которые мы должны рассчитать, и это так сложно. Можно оценить приблизительное значение выходной мощности двигателя в процентах (%) ниже: —

Как выбрать подходящий конденсатор?

Это очень важное решение, которое мы должны учитывать размер конденсатора при планировании работы трехфазного двигателя в однофазном источнике питания.Если не сделать правильный выбор, это может повлиять на состояние двигателя и производительность, а также может повредить обмотку двигателя.

Ниже приведено приблизительное значение требуемого конденсатора. Мы должны учитывать рабочее напряжение VS Напряжение сети, чтобы избежать повреждения обмотки трехфазного двигателя или его конденсатора. См. Таблицу ниже: —

,

Как заменить конденсатор в потолочном вентиляторе? 3 способа

Как установить и подключить конденсатор в потолочный вентилятор?

Если вы когда-либо сталкивались с проблемой с потолочным вентилятором, такой как гудение, медленная скорость, не работает вентилятор или его комплект работает, но вентилятор был остановлен даже при правильном питании, то вы как раз тот форум, который вам нужен Наиболее распространенной причиной является плохой или перегоревший конденсатор вместо неисправных внутренних обмоток, сбоя питания или заклинивания подшипников.Вы можете проверить и протестировать конденсатор 6 методами, если он неисправен или находится в хорошем состоянии.

Проще говоря, в потолочном вентиляторе есть однофазный (асинхронный электродвигатель с разделенной фазой), где нам нужен пусковой конденсатор для разделения фазового угла между пусковой и рабочей обмотками для создания магнитного поля. Конденсатор просто делает это, так как он обеспечивает смещение фазы на 90 ° (как некоторый ток протекает через уставку обмотки). Таким образом, напряжение на пусковой и рабочей обмотках имеет разность фаз, которые обеспечивают вращение магнитного поля, приводящего к вращению ротора двигателя.

Как упомянуто выше и показано на рис. Ниже, в двигателе потолочного вентилятора есть две обмотки, которые называются главной обмоткой (работает) и вспомогательной (пуск). Нам нужно подключить конденсатор к пусковой обмотке (вспомогательной) последовательно. Нейтраль должна быть связана с нейтралью. Не забудьте подключить заземляющий провод к надлежащему заземлению и заземлению.

Примечание: Цвета проводки в этом руководстве приведены только для иллюстрации и пояснения i.е. Эти цвета, используемые в данном руководстве, предназначены только для ознакомления и не обязательно отражают региональные различия. См. Нижние примечания для цветовых кодов проводки США и ЕС (NEC и IEC). Кроме того, некоторые производители могут использовать различные цвета проводов, таким образом следуйте региональной цветовой кодировке или обратитесь к руководству пользователя для ясного объяснения. Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Отказ от ответственности: Эта диаграмма (ы) должна использоваться только в качестве руководства. Использование данного руководства на риск для установщика.Мы по электротехнике и автор данного руководства не несем ответственности за травмы, потери или повреждения, возникшие в результате использования данного руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочитайте правила техники безопасности в конце данного руководства.

Теперь, если мы получили неисправный конденсатор, мы можем заменить его тремя различными способами, как описано ниже.

• Замена неисправного конденсатора в потолочном вентиляторе.
• Подключение пускового конденсатора с потолочным вентилятором.
• Подключение конденсатора 3-в-1 с потолочным вентилятором, реверсивным переключателем и цепной цепью.

Похожие сообщения: Как определить размеры и найти потолочный вентилятор в комнате?

Замена неисправного конденсатора в потолочном вентиляторе

Предположим, что простой вентилятор без комплекта освещения необходимо заменить новым рабочим конденсатором того же номинала, следуйте приведенным ниже инструкциям:

• Прежде всего, переключите выключите главный автоматический выключатель в домашней распределительной плате, чтобы отключить источник питания.
• Теперь удалите неисправный конденсатор, обрезав точные провода, подключенные к неисправному конденсатору.
• Замените новый конденсатор, подключив красный (под напряжением) провод (от потолочного вентилятора) к первому выводу конденсатора и подключив синий провод ко второму выводу конденсатора.
• Подсоедините красный и синий провод, вставьте гайку и электрический кран и вставьте его в разъем провода, как показано на рис. Ниже.
• Подсоедините черный (нейтральный) от потолочного вентилятора ко второму слоту разъема провода.
• Теперь подключите ток и нейтраль к источнику питания. Включите главный автоматический выключатель для проверки потолочного вентилятора.

Полезно знать: Не подключайте конденсатор к нейтральному проводу, т. Е. Подключайте конденсатор только красный и черный (или синий и черный, который зависит от производителя и руководства пользователя), в противном случае вместо против часовой стрелки, вентилятор начнет вращаться в обратном направлении, то есть в обратном направлении (по часовой стрелке).

Похожие сообщения:

Подключение пускового конденсатора к потолочному вентилятору

Если у вас возникли проблемы с пусковым конденсатором потолочного вентилятора, выполните следующие действия, чтобы установить и подключить новый конденсатор.

• Отключите основной источник питания, отключив автоматический выключатель в DB.
• Снимите перегоревший / неисправный конденсатор с вентилятора, обрезав соответствующие провода.
• Подключите красный провод к первой клемме нового конденсатора, а вторая клемма должна быть соединена с синим проводом с проволочной гайкой (не забудьте также использовать электрический отвод) и подключите к первому разъему разъема провода, как показано на рисунке. на рис.
• Теперь подключите красный (под напряжением) проводной разъем к регулятору скорости вращения вентилятора или диммеру вентилятора и SPST (однополюсный однополюсный или односторонний переключатель) последовательно.
• Подключите провод заземления и нейтраль от вентилятора к земле и провода нейтрали от главного распределительного щита.
• Включите главный выключатель, чтобы проверить, правильно ли работает вентилятор.

Похожие сообщения:

Подключение 3-в-1 Потолочный вентилятор Конденсатор с реверсивным переключателем и цепью тяги

Этот метод немного сложен из-за различных проводов в 3 -конденсатор-1 и один должен следовать цветовым кодам проводки, используемым в электрической схеме (цветовые коды проводов NEC и IEC приведены ниже). Чтобы заменить и заменить конденсатор «три в одном» с потолочным вентилятором со встроенным комплектом освещения и переключателем заднего хода, следуйте приведенным ниже инструкциям.

• Прежде всего, включите главный выключатель в бытовой БД для отключения основного источника питания.
• Подсоедините зелено-желтый провод заземления к бытовой системе заземления
• Теперь удалите ранее установленный конденсатор в потолочном вентиляторе, обрезав красные и серые провода.
• То же самое для тягового цепного переключателя, т.е.отсоедините (серый, коричневый, фиолетовый и черный) провода от конденсатора к переключателю цепи тяги и переключателю реверса потолочного вентилятора.
• Теперь подключите новый конденсатор 3-в-1, подключив серый провод к гнезду 1 в переключателе цепи тяги, а второй серый — от конденсатора к средней клемме переключателя заднего хода.
• Подсоедините коричневый и фиолетовый провода к пазу 2 и пазу 3 соответственно в переключателе цепи тяги.
• Подключите оранжевый и розовый провода от вентилятора к гнездам 1 и 3 заднего переключателя, как показано на рис.
• Подключите белый провод в качестве нейтрального от основной платы к вентилятору, средней прорези переключателя заднего хода и светового комплекта.
• Подключите черный провод под напряжением (фаза или линия) к гнезду L переключателя цепи. Дополнительное соединение через проволочную гайку с синим проводом от вентилятора к встроенному световому комплекту, как показано на рис.
• Теперь включите главный распределительный щит, чтобы проверить потолочный вентилятор с помощью переключателя заднего хода (который используется для изменения направления вращения вентилятора), потяните цепной переключатель на разные скорости и включите / выключите управление.

Похожие сообщения: Как управлять одной лампой из двух или трех мест?

Цветовые коды проводов NEC и IEC:

Мы использовали Red для Live или Phase , Black для Neutral и Green / Yellow для заземления. Вы можете использовать конкретные коды регионов, например, I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где;

NEC:

однофазный 120 В AC:

• Черный = Фаза или Линия
• Белый = Нейтральный
• Зеленый / Желтый = Проводник заземления

000000 000000

однофазный 230 В переменного тока:

• коричневый = фаза или линия
• синий = нейтральный
• зеленый = заземляющий проводник

  0

: Как подключить Автоматическое и ручное переключение / переключение (1 и 3 фазы)

Общие меры безопасности 9 0043

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не пропустят. Пожалуйста, прочитайте все предостережения и инструкции, делая это руководство на практике.
• Отсоедините источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Используйте соответствующий размер кабеля с помощью этого простого метода расчета (Как определить подходящий размер кабеля для монтажа электропроводки)
• Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
• Работайте с электричеством только в присутствии тех людей, которые имеют хорошие знания и практическую работу и опыт, которые знают, как обращаться с электричеством.
• Прочитайте все инструкции и предостережения и строго следуйте им.
• Выполнение ваших собственных электромонтажных работ является опасным, а также незаконным в некоторых областях. Обратитесь к лицензированному электрику или компании-поставщику электроэнергии перед тем, как вносить изменения в электропроводку.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб, возникшие в результате отображения или использования этой информации, а также при попытке использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В приведенном выше руководстве по замене конденсатора потолочного вентилятора мы продемонстрировали три метода замены и замены неисправного конденсатора потолочного вентилятора и добавим дополнительные руководства по подключению в будущем. Если вам известен конкретный метод для этого, сообщите нам об этом в поле для комментариев ниже.

Похожие сообщения:

.

---

Смотрите также

• Как поставить машину на учет с другим двигателем без документов 2020
• Как подключить трехфазный двигатель к 380 через пускатель с тепловым реле
• Как правильно выставить зажигание на газель двигатель 402
• Как правильно установить зажигание на уаз 417 двигатель
• Бмв х5 е70 какой двигатель лучше
• Что такое двигатель мпи
• Как промыть систему охлаждения двигателя дэу нексия
• Нива шевроле какие двигатели устанавливаются
• Чем чревато перелив масла в двигатель
• Как сливать масло с двигателя
• Как правильно замерить компрессию на инжекторном двигателе

Как подключить конденсатор с 4 контактами

Потому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В данной статье рассмотрим, как правлильно сделать подключение однофазного двигателя. Вообще, отличить тип двигателя можно по пластине — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Так что если вы не уверены, лучше определить тип самостоятельно. Отличить асинхронный и коллекторный двигатели можно по строению.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить пусковой конденсатор
• Расчет емкости конденсатора для трехфазного двигателя
• Как подключить однофазный двигатель
• Подключение трехфазного двигателя к однофазной сети
• Назначение и подключение пусковых конденсаторов для электродвигателей
• Как подключить однофазный асинхронный двигатель через конденсатор?
• Как выбрать конденсатор для электродвигателя
• Какие конденсаторы нужны для запуска электродвигателя?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение конденсатора. Как подключить конденсатор к электродвигателю. Схема.

Как проверить пусковой конденсатор

На промышленных объектах особых проблем, как подключить электродвигатель, не испытывают, там подводится трехфазная сеть.

Работают асинхронные электродвигатели с тремя подключенными обмотками, расположенными по периметру цилиндрического статора. На каждую обмотку подсоединяемого двигателя производятся включения отдельной фазы, схема подключения электродвигателя обеспечивает сдвиг фаз переменного тока, создает крутящий момент, и моторы успешно вращаются.

В случае с бытовыми условиями на жилых объектах в частных домах и квартирах трехфазных электрических линий нет, прокладываются однофазные сети, где напряжение вольт. Поэтому однофазный асинхронный двигатель подключается по другой схеме, требуется устройство с пусковой обмоткой.

В этом случае движок гудит, ротор остается на месте. Не путайте геометрические понятия угла расположения с электрическим сдвигом фаз. В геометрическом измерении обмотки в статоре размещаются друг напротив друга. Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы:. Рассмотрим, как подключить однофазный двигатель.

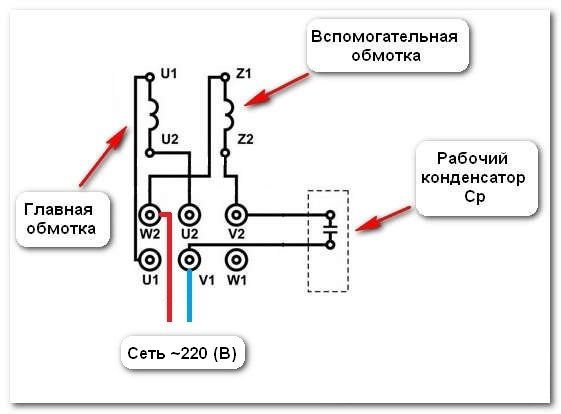

С целью смещения фаз последовательно в пусковую обмотку включается конденсатор, при подключении однофазного асинхронного электродвигателя круговое магнитное поле наводит в роторе токи. Совокупность силы полей и токов создают вращающий импульс, прилагаемый к ротору, он начинает вращаться.

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно. Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться.

Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.

Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку.

В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты. Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор. Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.

Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.

В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД. Пусковые характеристики остаются хорошие.

Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше.

Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.

Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим. Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно распределительная коробка на корпусе электродвигателя.

В зависимости от места установки и других условий эксплуатации конденсаторы могут располагаться на внешней стороне двигателя рядом с коробкой расключения. В некоторых случаях конденсаторы выносят в отдельный корпус, расположенный недалеко от электродвигателя.

Величину емкости конденсаторов в идеальном случае с постоянной токовой нагрузкой можно рассчитать, но в большинстве случаев нагрузка нестабильна, и методика расчетов сложная. Поэтому опытные электрики руководствуются статистикой и практическим опытом:. Вообще при выборе схемы и конденсаторов на однофазный двигатель надо руководствоваться назначением двигателя и условиями эксплуатации.

Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

Перейти к основному содержанию. Войти на сайт. Запомнить меня. Войдите через социальные сети нажав на соответствующий значок:. Главная Электрооборудование Электродвигатели Как подключить однофазный асинхронный двигатель через конденсатор? Похожие статьи: Однофазные электродвигатели в Что такое плавный пуск электродвигателя? Что такое шаговый двигатель и как он работает?

Лошкарев Владимир Александрович Инженер радиотехнических систем. Сколько денег вы тратите на ремонтные работы в год?

Расчет емкости конденсатора для трехфазного двигателя

Подключение трехфазного двигателя к однофазной сети Начала и концы обмоток различные варианты Схемы подключения трехфазного двигателя в однофазную сеть Асинхронные трехфазные двигатели, а именно их, из-за широкого распространения, часто приходится использовать, состоят из неподвижного статора и подвижного ротора. В пазах статора с угловым расстоянием в электрических градусов уложены проводники обмоток, начала и концы которых C1, C2, C3, C4, C5 и C6 выведены в распределительную коробку. Обмотки могут быть соединены по схеме «звезда» концы обмоток соединены между собой, к их началам подводится питающее напряжение или «треугольник» концы одной обмотки соединены с началом другой. Подключение трехфазного двигателя по схеме треугольник. Распределительная коробка трехфазного двигателя с положением перемычек для подключения по схеме треугольник. Положение контактов в распределительной коробке трехфазного двигателя. Подключение трехфазного двигателя по схеме звезда.

Вы узнаете как правильно подключить однофазные электродвигатели на еще может выходить дополнительно пара контактов от термозащиты. . от этого электродвигателя, может все 4 и без конденсатора?.

Как подключить однофазный двигатель

На промышленных объектах особых проблем, как подключить электродвигатель, не испытывают, там подводится трехфазная сеть. Работают асинхронные электродвигатели с тремя подключенными обмотками, расположенными по периметру цилиндрического статора. На каждую обмотку подсоединяемого двигателя производятся включения отдельной фазы, схема подключения электродвигателя обеспечивает сдвиг фаз переменного тока, создает крутящий момент, и моторы успешно вращаются. В случае с бытовыми условиями на жилых объектах в частных домах и квартирах трехфазных электрических линий нет, прокладываются однофазные сети, где напряжение вольт. Поэтому однофазный асинхронный двигатель подключается по другой схеме, требуется устройство с пусковой обмоткой. В этом случае движок гудит, ротор остается на месте. Не путайте геометрические понятия угла расположения с электрическим сдвигом фаз. В геометрическом измерении обмотки в статоре размещаются друг напротив друга. Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы:. Рассмотрим, как подключить однофазный двигатель.

Подключение трехфазного двигателя к однофазной сети

В прошлой статье Я рассказывал как подключить и запустить двигатель на Вольт в однофазной электросети В. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. А оставшиеся 2 конца присоединить к электропитанию Вольт.

Но рабочее напряжение бытовой сети у нас В. И для того, чтобы подключить промышленный трехфазный двигатель к обычной потребительской сети, используются фазосдвигающие элементы:.

Назначение и подключение пусковых конденсаторов для электродвигателей

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Как подключить однофазный асинхронный двигатель через конденсатор?

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения например, трехфазный двигатель к однофазной сети? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию сверлильному или наждачному станку и пр. В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать. Конденсатор состоит из двух пластин, расположенных друг напротив друга. Между ними помещается диэлектрик. Его задача — снимать поляризацию, то есть заряд близкорасположенных проводников.

Основой такой схемы может служить конденсатор. Простые способы подключения электродвигателя; Схема подключения «треугольник»; Схема подключения . С этой целью снимаются перемычки и контактам присваивают условные обозначения от A до F. Далее . (голосов: 6, в среднем: 4,00 из 5).

Как выбрать конденсатор для электродвигателя

Наибольшая нагрузка на электродвигатель действует на момент его старта. Именно в этой ситуации пусковой конденсатор начинает работать. Также отметим, что во многих ситуациях пуск проводится под нагрузку. В этом случае, нагрузка на обмотки и другие компоненты очень велика.

Какие конденсаторы нужны для запуска электродвигателя?

ВИДЕО ПО ТЕМЕ: Пусковые конденсаторы. Как подобрать и подключить.

Если у движока 4 выхода и мне надо подключить р п кондесатора, и с двумя кнопками пуск и реверс как подключит мне, можете помочь? Помочь могу, конечно. Но сначала определите какой у вас движок, скорей всего однофазный. Посмотрите на моём канале видео Как определить тип двигателя.

Конденсаторы CBB60 — металлизированные полипропиленовые пленочные конденсаторы постоянной ёмкости в герметизированном цилиндрическом корпусе.

Нередки случаи, когда необходимо подключить электродвигатель к сети вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования. Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на вольт. Почему так происходит? Например, в гараже необходимо подключение асинхронного электродвигателя на вольт, который рассчитан на три фазы. Без этого КПД будет меньше, по сравнению с трехфазной схемой подключения. Когда в однофазных движках присутствует только одна обмотка, мы наблюдаем картину, когда поле внутри статора не вращается, а пульсирует, то есть толчок для пуска не происходит, пока собственноручно не раскрутить вал.

Есть 2 типа однофазных асинхронных двигателей — бифилярные с пусковой обмоткой и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле в холодильниках.

В чем разница между пусковым и рабочим конденсатором? – Freedom Отопление и воздух

Перейти к содержимому

Круглосуточная аварийная служба

Предыдущий Следующий

В чем разница между пусковым и рабочим конденсатором?

В чем разница между пусковым и рабочим конденсатором?

Конденсатор – это устройство для накопления энергии. Это среда, в которой хранится энергия, чтобы высвобождаться либо внезапно, либо в течение определенного периода времени. Энергия или емкость электрического конденсатора измеряется в микрофарадах. По сути, две пластины разделены материалом, известным как диэлектрик или изолятор. Эти изоляторы могут быть слюдяными, керамическими, фарфоровыми, майларовыми, тефлоновыми, стеклянными или резиновыми. Конденсаторы также будут ограничивать ток. Их можно использовать для хранения напряжения или его наращивания до тех пор, пока не появится запрос на его сброс.

Пусковые конденсаторы

Пусковой конденсатор обнаружен в цепи пусковых обмоток при пуске двигателя. Этот конденсатор имеет более высокую емкость, чем рабочий конденсатор. Он варьируется, но пусковой конденсатор имеет емкость от 70 до 120 мкФ. Пусковой конденсатор обеспечивает немедленный электрический толчок для запуска вращения двигателя. Без пускового конденсатора при подаче напряжения двигатель просто гудел. Пусковой конденсатор создает отставание по току от напряжения в отдельных пусковых обмотках двигателя. Ток нарастает медленно, и якорь имеет возможность начать вращаться вместе с полем тока.

Рабочие конденсаторы

Рабочий конденсатор использует заряд диэлектрика для увеличения тока, который обеспечивает питание двигателя. Используется для поддержания заряда. В блоках переменного тока есть двойные рабочие конденсаторы. Один конденсатор обеспечивает питание двигателя вентилятора. Другой подает питание на компрессор. Емкость рабочих конденсаторов составляет примерно 7-9 микрофарад. Значение или номинал рабочего конденсатора должны быть точными. Если значение слишком велико, фазовый сдвиг будет неидеальным, а ток обмотки будет слишком высоким. Если значение/номинал конденсатора слишком низкое, фазовый сдвиг будет выше, а ток обмотки будет слишком низким. Если рабочие конденсаторы не идеальны, двигатель может перегреться, и реального крутящего момента будет недостаточно для управления током.

Каждый год мы устанавливаем много конденсаторов и являемся отличным источником для всех ваших потребностей в кондиционировании воздуха в Бирмингеме, штат Алабама. Если вам нужно решение «сделай сам», снимите номинальные характеристики конденсатора и посмотрите устройства Amazon, сделанные в Америке.



Вам может понадобиться временное решение проблемы экстремальных температур в вашем доме, Щелкните здесь, чтобы узнать о оконных кондиционерах для наихудшего сценария

Рейтинг 4,8 из 1800 отзывов

• Квинтин, Картер отлично справился с моей гарантийной проверкой! Он был очень дружелюбен и хорошо разбирался в своем ремесле. Он мне все объяснил, чтобы я понял. Его замечательная личность делает его ценным активом для вашей команды!

  — Энджи С.

• Это была простая проблема, которая была решена, техник проделал отличную работу! Спасибо

  — Рэнди Т

• Я уже говорил это раньше, но это лучше, чем повторять. У меня никогда не было другой компании, которая продолжала бы предоставлять мне такие первоклассные услуги ПОСЛЕ того, как я потратил на них все свои деньги и после обычного процесса «продажи» медового месяца. Во-первых, вы поддерживаете свой продукт. После нескольких недель работы с моей ужасной домашней гарантийной компанией я наконец сдался и позвонил вам, ребята. В ту же ночь Престон был у меня дома. Престон всегда великолепен. Он диагностировал это, и я был поражен тем, что сверхдорогая деталь все еще была покрыта гарантией. Моему агрегату 7 лет и никто глазом не моргнул. Какое облегчение! Престон заказал деталь, а затем мы должны были координировать ее установку. Марк был великолепен, пытаясь устроить меня по расписанию. Это должно было занять еще одну ночь, и он перепробовал все возможные способы, чтобы забрать эту часть и вернуть Престона в мой дом, чтобы мне не приходилось иметь дело с жарой. Было настолько очевидно, что ему действительно не все равно, что мне придется ждать еще 18 часов. В наши дни таких людей просто не бывает. Я думаю, что у вас, ребята, есть отличный продукт, поддерживаемый еще лучшими людьми и сервисом, и я пожизненный поклонник.

  — Шае С

• Отличная работа. В прошлый раз нашим техником был Джейк, и мы очень довольны его трудовой этикой и личностью 🙂

  — Мэри П

• Пришедший вчера техник, Джоуи, был великолепен. Он был вежлив, предупредителен и профессионален. Он быстро диагностировал проблему и устранил ее. Он гордится своей работой и хорошо представляет компанию.

  Спасибо, что прислали его.

  — Дэвид М

• Мой сын порекомендовал Freedom, когда несколько лет назад ему установили новый кондиционер. Я очень доволен обслуживанием и кондиционером. Я владею этим домом уже 20 лет, и у меня было 3 разных кондиционера, но этот лучший. Отличная работа Freedom and Air!

  — Кэролайн В

• Я использовал Freedom в течение многих лет, прежде чем купил свой новый кондиционер и выбрал их, потому что их обслуживание было отличным, и они предлагали конкурентоспособную цену с лучшей гарантией, чем у любой другой компании. У меня было мое новое устройство около 6 лет, и я был невероятно доволен тем, как они справились с любыми проблемами. Они на 100% поддержали гарантию, которую они мне предоставили, и, помимо того, что с гарантией не возникает никаких проблем, они всегда делают это очень своевременно.

  — Ши L

• После того, как мой сервисный контракт истек, я возобновил работу и живу тем фактом, что, несмотря на то, что я оплатил свои услуги заранее за 3 года, и они, Стэн Шри, не зарабатывают на мне дополнительных денег, они всегда активно следят, чтобы напомнить мне, что пора за мою службу. Я люблю компанию, которая продолжает относиться к вам как к ценному клиенту после того, как они совершили все продажи.

  — Ши L

• Я был очень доволен своим обращением в службу поддержки. Техника приехала вовремя и отлично сработала. Он был замечательным молодым человеком. Очень вежливый и трудолюбивый.

  — Лилиан Дж

• Винсент был великолепен! Очень профессионально, грамотно и вежливо! Я с нетерпением жду возможности снова поработать с вами, ребята!

  — Лиз С

• Райан был очень милым, аккуратным и профессиональным. Прекрасная работа!

  — Бренда С

• Представитель был очень эффективным и профессиональным, и теперь мой кондиционер работает хорошо.

  — Марша М

• Моя проблема была решена Джоном БОЛЕЕ своевременно! Я очень благодарен

  — Ширли Б

• Юная леди (Морган), я думаю, ее звали быстро, профессионально и приятно. Она отлично справилась с проверкой нашей системы.

  — Тимоти Б

• Майкл был настоящим профессионалом, который сосредоточился на правильном выполнении работы. В блоке HAVC была утечка, и он определил проблему, объяснил, что нужно делать. Проверено на гарантии, которые Леннокс не поддерживает медные катушки последние 5 лет. Он установил новые алюминиевые детали, которые должны были служить долго. В целом, он хорошо объяснил работу, назначил встречи и выполнил работу своевременно.

  — Гай Т

• Вчера вы отлично поработали.

  Кондиционер держит стабильную температуру 72 градуса весь день, и это прекрасно!

  Мы очень ценим всю тяжелую работу, которую каждый проделал, чтобы все заработало в такой жаркий день.

  Всем спасибо!

  — Кэрол Т

• Ребята молодцы!!! Спас день, и наши этажи.

  — Аманда Б

• Чарльз и Брайан подошли к двери в масках. Хорошо им!!! Спасибо!

  — Тюирен Б

• Техник был настоящим профессионалом и отлично справился с поиском утечки. Все, кто был связан с этой работой, отлично справлялись с работой.

  — Чарльз Р

Прежде чем тратить время или деньги на ремонт HVAC, изучите 9действия, которые вы можете предпринять самостоятельно, когда ваш кондиционер или печь перестали работать.

Получите наше БЕСПЛАТНОЕ электронное руководство

НАЧНЕМ

Наслаждайтесь беззаботным обслуживанием от доверенных местных специалистов

Чтобы получить честное и надежное обслуживание, обращайтесь к дружелюбным специалистам Freedom Heating & Cooling!

Ссылка для загрузки страницы

Перейти к началу

Функция конденсатора запуска асинхронного двигателя



В электродвигателях переменного тока пусковой конденсатор служит для увеличения начального крутящего момента двигателя в одном конкретном направлении вращения. Чтобы ротор двигателя мог вращаться в указанном направлении. Без пускового конденсатора ротор просто вибрирует и издает жужжащий звук. Поскольку он питается переменным током, а не постоянным током, поэтому неизвестно, в каком направлении должен вращаться ротор. Ротор – вращающаяся часть двигателя.

В то время как в двигателях постоянного тока (DC) направление вращения ротора определяется полярностью подаваемого тока путем определения положительного и отрицательного подключения проводов к двигателю.

В некоторых конструкциях двигателей переменного тока используется переключатель, активируемый центробежной силой, для отключения пускового конденсатора при достижении ротором определенной скорости. Кроме того, двигатель работает с рабочим конденсатором.

Пусковой конденсатор предназначен для того, чтобы оставаться включенным в цепь до заданной скорости, которая обычно составляет около 75% полной скорости. Затем пусковой конденсатор отключается от цепи, обычно центробежным выключателем, который срабатывает при 75% полной скорости двигателя.

В небольшом однофазном двигателе переменного тока пусковой конденсатор всегда подключен к цепи. Так что он также работает как рабочий конденсатор.

Если номинал конденсатора не соответствует расчетным параметрам, таким как: мощность, напряжение, коэффициент мощности и т. д., это может привести к: шуму, снижению мощности, расточительному потреблению энергии, повышению температуры, что приводит к перегреву двигателя.

Асинхронные двигатели переменного тока очень популярны из-за их простой конструкции и отсутствия постоянных магнитов, поэтому они дешевы. Рабочее магнитное поле — это только электромагнитное поле в статоре, поле от постоянного магнита отсутствует. В то время как магнитное поле в роторе является результатом индукции магнитного поля от статора. Таким образом, для подачи электричества на ротор не требуется угольная щетка. Эти двигатели обычно применяются к: стиральным машинам, вентиляторам, воздуходувкам, конденсаторам и испарителям кондиционеров, холодильникам, вытяжным вентиляторам, водяным насосам, компрессорам и другим.

Неисправность, которая часто возникает в двигателе переменного тока, связана с слабым или пробитым конденсатором. В стиральных машинах часто случается обрыв провода катушки из-за попадания воды. Заменить конденсатор на самом деле довольно просто, вы можете сделать это самостоятельно в воскресенье или праздник. Трудность обычно заключается в доступе к поврежденным компонентам, когда приходится открывать многие другие компоненты, например, в кондиционере (кондиционере).

В следующем видео на YouTube показаны характеристики неисправного конденсатора в двигателе вентилятора.

Если конденсатор отключен, а двигатель подключен к электросети, двигатель будет гудеть, ротор не вращается. Если ротор вращается пальцами, двигатель может вращаться вправо (по часовой стрелке) или влево (против часовой стрелки). Кроме того, ротор будет продолжать вращаться в соответствии с направлением вращения пальца, но с меньшей скоростью и мощностью, чем должен.
