Что такое источник питания и для чего он нужен

Источник питания — это электронное устройство, которое преобразует электрическую энергию из одной формы в другую, подходящую для питания различных электрических нагрузок. Основные функции источника питания:

• Преобразование входного напряжения/тока в требуемые выходные параметры
• Стабилизация выходного напряжения при колебаниях входного и изменениях нагрузки
• Фильтрация помех и пульсаций
• Защита нагрузки от перегрузок, коротких замыканий и других аварийных режимов

Источники питания необходимы практически во всех электронных устройствах — от бытовой техники до промышленного оборудования. Они обеспечивают корректное и стабильное электропитание, необходимое для работы электронных компонентов.

Основные виды источников питания

Существует несколько основных типов источников питания:

1. Линейные источники питания

Линейные источники питания работают по принципу непосредственного преобразования входного напряжения. Их основные компоненты:

• Трансформатор для понижения сетевого напряжения
• Выпрямитель для преобразования переменного тока в постоянный
• Сглаживающий фильтр для уменьшения пульсаций
• Стабилизатор напряжения

Преимущества линейных источников — простота, низкий уровень помех. Недостатки — большие габариты, низкий КПД.

2. Импульсные источники питания

Импульсные (switching) источники питания работают на высокой частоте переключения. Их основные этапы работы:

1. Выпрямление входного напряжения
2. Преобразование в переменное напряжение высокой частоты
3. Трансформация высокочастотного напряжения
4. Выпрямление и фильтрация выходного напряжения

Преимущества импульсных ИП — высокий КПД, малые габариты. Недостатки — более сложная схемотехника, высокочастотные помехи.

3. Источники бесперебойного питания (ИБП)

ИБП обеспечивают непрерывное питание нагрузки даже при пропадании входного напряжения. Они содержат аккумуляторные батареи и схему переключения на резервное питание.

4. Программируемые источники питания

Позволяют дистанционно управлять параметрами выходного напряжения через цифровой интерфейс. Применяются в автоматизированных системах тестирования.

Принцип работы линейного источника питания

Рассмотрим подробнее, как работает классический линейный источник питания:

1. Трансформатор понижает сетевое напряжение до нужного уровня
2. Выпрямительный диодный мост преобразует переменное напряжение в пульсирующее постоянное
3. Сглаживающий конденсатор уменьшает пульсации выпрямленного напряжения
4. Стабилизатор напряжения (на транзисторе или микросхеме) поддерживает постоянное выходное напряжение

Линейные ИП просты, но имеют низкий КПД из-за рассеивания избыточной мощности на регулирующем элементе. Поэтому они применяются в основном в маломощных устройствах.

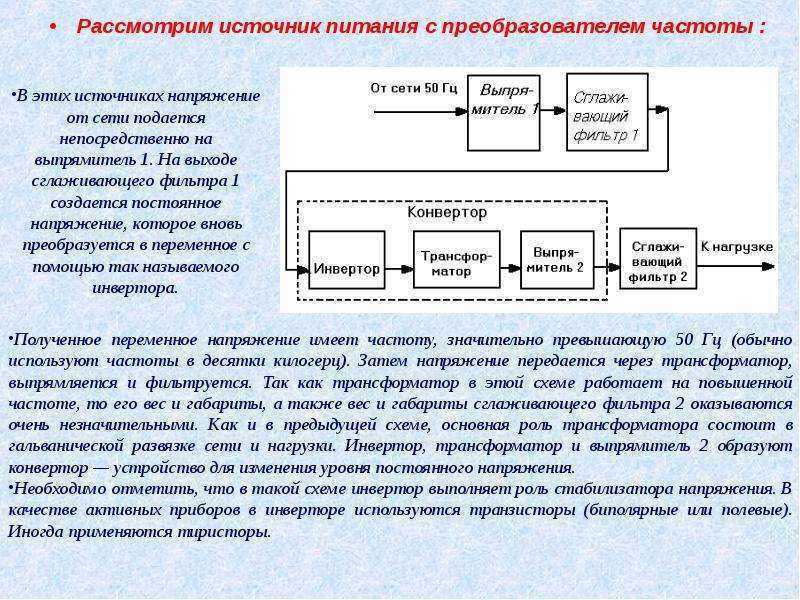

Как работает импульсный источник питания

Импульсные источники питания работают на высокой частоте переключения, что позволяет использовать компактные трансформаторы. Принцип работы:

1. Входное напряжение выпрямляется
2. Высокочастотный инвертор преобразует постоянное напряжение в переменное (20-100 кГц)
3. Импульсный трансформатор преобразует напряжение до нужного уровня
4. Выходной выпрямитель и фильтр формируют постоянное напряжение
5. Схема обратной связи регулирует параметры преобразования для стабилизации выхода

Импульсные ИП имеют высокий КПД (до 90%) и малые габариты. Но они создают высокочастотные помехи, требующие тщательного экранирования.

Основные характеристики источников питания

При выборе источника питания учитывают следующие ключевые параметры:

• Входное напряжение — диапазон допустимых входных напряжений
• Выходное напряжение — номинальное значение и точность стабилизации
• Выходной ток — максимальный ток нагрузки
• КПД — эффективность преобразования энергии
• Уровень пульсаций выходного напряжения
• Диапазон рабочих температур
• Габариты и масса
• Наличие защит от перегрузки, КЗ, перегрева

Выбор оптимального источника питания зависит от конкретного применения и требований к электропитанию нагрузки.

Области применения различных типов источников питания

Разные виды источников питания имеют свои оптимальные сферы применения:

Линейные источники питания:

• Маломощная бытовая электроника
• Лабораторные блоки питания
• Аудиотехника высокого класса

Импульсные источники питания:

• Компьютерная и офисная техника
• Промышленная автоматика
• Телекоммуникационное оборудование

Источники бесперебойного питания:

• Серверы и центры обработки данных
• Медицинское оборудование
• Системы безопасности и видеонаблюдения

Программируемые источники питания:

• Автоматизированные системы тестирования
• Научные исследования
• Производство полупроводников

Правильный выбор типа источника питания позволяет оптимизировать характеристики и стоимость конечного устройства.

Способы защиты источников питания

Для обеспечения надежной и безопасной работы источники питания оснащаются различными видами защит:

• Защита от короткого замыкания (SCP) — отключает выход при КЗ в нагрузке
• Защита от перегрузки (OPP) — ограничивает выходную мощность
• Защита от превышения тока (OCP) — ограничивает максимальный выходной ток
• Защита от перегрева (OTP) — отключает ИП при критической температуре
• Защита от повышенного напряжения (OVP) — защищает нагрузку от пробоя
• Защита от пониженного напряжения (UVP) — отключает выход при просадке входного напряжения

Современные источники питания часто имеют комплексную многоуровневую защиту, обеспечивающую высокую надежность и безопасность эксплуатации.

Тенденции развития источников питания

Основные направления совершенствования источников питания:

• Повышение энергоэффективности и КПД
• Уменьшение габаритов и веса
• Улучшение электромагнитной совместимости
• Расширение функциональности (программируемость, телеметрия)
• Применение новых полупроводниковых материалов (GaN, SiC)
• Интеграция источников питания в конечные устройства

Развитие технологий источников питания позволяет создавать все более компактные, эффективные и интеллектуальные устройства электропитания для различных применений.

Источник питания — HiSoUR История культуры

Источник питания — это электрическое устройство, которое подает электрическую энергию на электрическую нагрузку. Основной функцией источника питания является преобразование электрического тока из источника в правильное напряжение, ток и частоту для питания нагрузки. В результате источники питания иногда называются преобразователями электроэнергии. Некоторые источники питания представляют собой отдельные автономные компоненты оборудования, а другие встроены в нагрузочные устройства, которые они питают. Примеры последних включают источники питания, имеющиеся на настольных компьютерах и устройствах бытовой электроники. Другие функции, которые могут выполнять источники питания, включают в себя ограничение тока, наносимого нагрузкой, на безопасные уровни, выключение тока в случае электрической неисправности, кондиционирование питания для предотвращения появления электронных помех или перенапряжений на входе от нагрузки, факторную коррекцию и сохранение энергии, чтобы она могла продолжать подавать нагрузку в случае временного прерывания источника питания (источник бесперебойного питания).

Все источники питания имеют входное напряжение питания, которое получает энергию в виде электрического тока от источника и одно или несколько соединений выходной мощности, которые подают ток на нагрузку. Источник питания может поступать от электрической сети, такой как электрическая розетка, устройства хранения энергии, такие как батареи или топливные элементы, генераторы или генераторы переменного тока, преобразователи солнечной энергии или другой источник питания. Входы и выходы обычно представляют собой проводные схемы, хотя некоторые источники питания используют беспроводную передачу энергии для питания своих нагрузок без проводных соединений. Некоторые источники питания также имеют другие типы входов и выходов для таких функций, как внешний мониторинг и управление.

Основная классификация

функциональная
Источники питания классифицируются по-разному, в том числе по функциональным функциям. Например, регулируемый источник питания — это тот, который поддерживает постоянное выходное напряжение или ток, несмотря на изменения тока нагрузки или входного напряжения. И наоборот, выход нерегулируемого источника питания может значительно измениться при изменении входного напряжения или тока нагрузки. Регулируемые источники питания позволяют запрограммировать выходное напряжение или ток с помощью механических элементов управления (например, ручек на передней панели источника питания) или с помощью управляющего входа или обоих. Регулируемый регулируемый источник питания — это регулируемый и регулируемый. Изолированный источник питания имеет выходную мощность, электрически не зависящую от входной мощности; это контрастирует с другими источниками питания, которые имеют общее соединение между входом и выходом питания.

упаковка
Источники питания упакованы по-разному и классифицируются соответствующим образом. Блок питания для настольных компьютеров представляет собой автономный настольный блок, используемый в таких приложениях, как проверка цепи и разработка. Источники питания с открытым каркасом имеют только частичный механический корпус, иногда состоящий только из монтажной базы; они обычно встроены в оборудование или другое оборудование. Источники питания для монтажа в стойку предназначены для крепления в стандартные стойки электронного оборудования. Интегрированный блок питания — это тот, который имеет общую печатную плату с нагрузкой. Внешний источник питания, адаптер переменного тока или блок питания — это блок питания, расположенный в шнуре питания переменного тока нагрузки, который подключается к сетевой розетке; стеновая бородавка — это внешний источник питания, встроенный в розетку. Они популярны в бытовой электронике из-за их безопасности; опасный ток сети 120 или 240 вольт преобразуется до более безопасного напряжения, прежде чем он попадет в корпус прибора.

Способ преобразования мощности
Источники питания можно разделить на линейные и коммутационные. Линейные преобразователи мощности напрямую обрабатывают входную мощность, при этом все активные компоненты преобразования энергии работают в своих линейных рабочих областях. При переключении преобразователей мощности входная мощность преобразуется в переменные или импульсы постоянного тока перед обработкой компонентами, которые работают преимущественно в нелинейных режимах (например, транзисторы, которые проводят большую часть своего времени при отсечке или насыщении). Питание «теряется» (преобразуется в тепло), когда компоненты работают в своих линейных областях и, следовательно, коммутационные преобразователи обычно более эффективны, чем линейные преобразователи, потому что их компоненты проводят меньше времени в линейных рабочих областях.

Линейные источники питания
Линейные источники следуют схеме: трансформатор, выпрямитель, фильтр, регулирование и выход.

Во-первых, трансформатор адаптирует уровни напряжения и обеспечивает гальваническую развязку. Схема, которая преобразует переменный ток в пульсирующий DC, называется выпрямителем, тогда они обычно несут схему, которая уменьшает пульсацию, как конденсаторный фильтр. Регулирование или стабилизация напряжения до заданного значения достигается с помощью компонента, называемого регулятором напряжения, который представляет собой не что иное, как систему управления замкнутым контуром («обратная связь»), которая на основе выходного сигнала схемы регулирует напряжение регулирующий элемент, который по большей части этот элемент является транзистором. Этот транзистор, который в зависимости от типа источника всегда поляризован, действует как регулируемый резистор, в то время как схема управления играет с активной областью транзистора, чтобы имитировать большее или меньшее сопротивление и, следовательно, регулировать выходное напряжение. Этот тип источника менее эффективен при использовании подаваемой энергии, поскольку часть энергии преобразуется в тепло в результате эффекта Джоуля в регулирующем элементе (транзисторе), поскольку он ведет себя как переменное сопротивление. На выходе этой ступени для достижения большей стабильности в пульсации есть вторая ступень фильтрации (хотя не обязательно, все зависит от требований к дизайну), это может быть просто конденсатор. Этот ток охватывает всю энергию схемы, так как этот источник питания должен учитывать некоторые конкретные моменты при определении характеристик трансформатора.

Коммутируемые блоки питания
Переключаемый источник — это электронное устройство, которое преобразует электрическую энергию путем переключения транзисторов. В то время как регулятор напряжения использует поляризованные транзисторы в своей активной области усиления, коммутируемые источники используют то же самое, что активно переключают их на высоких частотах (обычно 20-100 кГц) между разрезами (открытыми) и насыщенностью (закрытыми). Полученный квадратный сигнал применяется к трансформаторам с ферритовым сердечником (железные сердечники не подходят для этих высоких частот) для получения одного или нескольких напряжений. Выход переменного тока (AC), который затем выпрямляется (с быстрыми диодами) и фильтруется (индукторы и конденсаторы) для получения выходного напряжения постоянного тока. Преимущества этого метода включают меньший размер и вес сердечника, большую эффективность и, следовательно, меньшее нагревание. Недостатки по сравнению с линейными источниками заключаются в том, что они более сложны и генерируют высокочастотные электрические шумы, которые необходимо тщательно минимизировать, чтобы не создавать помех для оборудования вблизи этих источников.

Коммутируемые источники имеют схему: выпрямитель, переключатель, трансформатор, другой выпрямитель и выход.

Регулирование получается с помощью переключателя, обычно это ШИМ-схема (широтно-импульсная модуляция), которая изменяет рабочий цикл. Здесь функции трансформатора те же, что и для линейных источников, но их положение различно. Второй выпрямитель преобразует пульсирующий переменный сигнал, поступающий от трансформатора, в непрерывное значение. Выход может также быть конденсаторным фильтром или одним из типов LC.

Преимущества линейных источников — лучшее регулирование, скорость и лучшие характеристики ЭМС. С другой стороны, коммутаторы получают лучшую производительность, меньшую стоимость и размер.

Типы

источник постоянного тока
Источник питания постоянного тока — это источник постоянного напряжения постоянного тока. В зависимости от его конструкции источник питания постоянного тока может питаться от источника постоянного тока или от источника переменного тока, такого как сеть электропитания.

Питание от сети переменного тока
Источники питания постоянного тока используют электрическую сеть переменного тока в качестве источника энергии. Такие источники питания будут использовать трансформатор для преобразования входного напряжения в более высокое или низкое напряжение переменного тока. Выпрямитель используется для преобразования выходного напряжения трансформатора в переменное постоянное напряжение, которое, в свою очередь, пропускается через электронный фильтр, чтобы преобразовать его в нерегулируемое постоянное напряжение.

Фильтр удаляет большинство, но не все изменения напряжения переменного тока; оставшееся переменное напряжение известно как пульсация. Допуск электрической нагрузки на пульсацию диктует минимальный объем фильтрации, который должен быть обеспечен источником питания. В некоторых случаях допускается высокая пульсация, и поэтому фильтрация не требуется. Например, в некоторых приложениях зарядки аккумулятора можно реализовать источник питания постоянного тока с питанием от сети переменного тока с не более чем трансформатором и одним выпрямительным диодом с последовательно соединенным резистором с выходом для ограничения тока зарядки.

Электропитание с коммутируемым режимом
В блоке питания с включенным режимом (SMPS) сетевой вход переменного тока напрямую выпрямляется, а затем фильтруется для получения постоянного напряжения. Результирующее постоянное напряжение затем включается и выключается с высокой частотой с помощью электронных схем коммутации, создавая таким образом переменный ток, который будет проходить через высокочастотный трансформатор или индуктор. Переключение происходит на очень высокой частоте (обычно 10 кГц — 1 МГц), что позволяет использовать трансформаторы и фильтрующие конденсаторы, которые намного меньше, легче и дешевле, чем у линейных источников питания, работающих на частоте сети. После вторичной индуктивности или трансформатора высокочастотный AC выпрямляется и фильтруется для получения выходного напряжения постоянного тока. Если SMPS использует адекватно изолированный высокочастотный трансформатор, выход будет электрически изолирован от сети; эта особенность часто необходима для безопасности.

Источники питания с коммутируемым режимом обычно регулируются, и для поддержания постоянного напряжения на выходе питания используется контроллер обратной связи, который контролирует ток, потребляемый нагрузкой. Цикл переключения переключается с увеличением требований к мощности.

SMPS часто включают в себя функции безопасности, такие как ограничение тока или схему лома, чтобы защитить устройство и пользователя от вреда. В случае обнаружения аномальной сильноточной мощности, источник питания в режиме коммутации может считать, что это короткое замыкание и будет закрыто перед повреждением. Блоки питания ПК часто обеспечивают хороший сигнал питания материнской плате; отсутствие этого сигнала предотвращает работу, когда присутствуют аномальные напряжения питания.

Некоторые SMPS имеют абсолютное ограничение на их минимальный выходной ток. Они могут выводить выше определенного уровня мощности и не могут функционировать ниже этой точки. В условиях отсутствия нагрузки частота цепи отсечения мощности увеличивается до большой скорости, в результате чего изолированный трансформатор действует как катушка Тесла, вызывая повреждение из-за возникающих очень высоких импульсов мощности. Поставки в режиме ожидания с защитными схемами могут ненадолго включается, но затем выключается, когда обнаружение нагрузки не обнаружено. Очень небольшая малая маневровая нагрузка, такая как керамический силовой резистор или 10-ваттная лампочка, может быть подключена к источнику питания, чтобы он мог работать без присоединения первичной нагрузки.

Источники питания с коммутационным режимом, используемые на компьютерах, исторически имели низкие коэффициенты мощности и также были значительными источниками линейных помех (из-за индуцированных гармоник линии питания и переходных процессов). В простых источниках питания в режиме переключения входной каскад может искажать форму сигнала линейного напряжения, что может отрицательно повлиять на другие нагрузки (и привести к ухудшению качества питания для других пользователей), а также вызвать излишнее нагревание в проводах и распределительном оборудовании. Кроме того, клиенты несут более высокие счета за электричество при работе с более низкими коэффициентами мощности. Чтобы обойти эти проблемы, некоторые источники питания с коммутацией питания компьютера выполняют коррекцию коэффициента мощности и могут использовать входные фильтры или дополнительные ступени переключения для уменьшения помех линии.

Линейный регулятор
Функция линейного регулятора напряжения состоит в том, чтобы преобразовать переменное постоянное напряжение в постоянное, часто определенное, более низкое постоянное напряжение. Кроме того, они часто обеспечивают функцию ограничения тока для защиты источника питания и нагрузки от сверхтока (чрезмерный, потенциально разрушающий ток).

Постоянное выходное напряжение требуется во многих приложениях питания, но напряжение, обеспечиваемое многими источниками энергии, будет меняться в зависимости от изменения импеданса нагрузки. Кроме того, когда источником питания нерегулируемого источника питания является источник энергии, его выходное напряжение также будет меняться при изменении входного напряжения. Чтобы обойти это, некоторые источники питания используют линейный регулятор напряжения для поддержания выходного напряжения при постоянном значении, независимо от колебаний входного напряжения и импеданса нагрузки. Линейные регуляторы также могут уменьшить величину пульсации и шума на выходном напряжении.

Источники питания переменного тока
Источник питания переменного тока обычно принимает напряжение от настенной розетки (сеть) и использует трансформатор для повышения или понижения напряжения до желаемого напряжения. Может произойти и некоторая фильтрация. В некоторых случаях напряжение источника совпадает с выходным напряжением; это называется изолирующим трансформатором. Другие трансформаторы переменного тока не обеспечивают изоляцию сети; они называются автотрансформаторами; переменный выходной автотрансформатор известен как variac. Другие виды источников питания переменного тока предназначены для обеспечения почти постоянного тока, а выходное напряжение может меняться в зависимости от полного сопротивления нагрузки. В случаях, когда источником питания является постоянный ток (например, автомобильная аккумуляторная батарея), инвертор и повышающий трансформатор могут использоваться для преобразования его в переменную мощность. Портативная мощность переменного тока может быть обеспечена генератором переменного тока, работающим на дизельном или бензиновом двигателе (например, на строительной площадке, в автомобиле или на лодке или в резервной энергетике для аварийных служб), ток которой передается в схему регулятора, чтобы обеспечить постоянное напряжение на выходе. Некоторые виды преобразования переменного тока не используют трансформатор. Если выходное напряжение и входное напряжение одинаковы, и основной целью устройства является фильтрация мощности переменного тока, его можно назвать линейным кондиционером. Если устройство предназначено для обеспечения резервного питания, его можно назвать источником бесперебойного питания. Схема может быть спроектирована с топологией умножителя напряжения для прямого повышения мощности переменного тока; ранее такое приложение представляло собой приемник переменного / постоянного тока вакуумной трубки.

В современном использовании источники питания переменного тока можно разделить на однофазные и трехфазные системы. «Основное различие между однофазным и трехфазным переменным током — постоянство доставки». Источники питания переменного тока также могут использоваться для изменения частоты, а также напряжения, они часто используются производителями для проверки пригодности их продуктов для использования в других странах. 230 В 50 Гц или 115 60 Гц или даже 400 Гц для тестирования авионики.

адаптер переменного тока
Адаптер переменного тока — это блок питания, встроенный в сетевой вилку сетевого питания. Адаптеры переменного тока также известны под различными названиями, такими как «plug pack» или «plug-in adapter», или сленговыми терминами, такими как «wall wart». Адаптеры переменного тока обычно имеют один выход переменного или постоянного тока, который передается по кабельному кабелю к разъему, но некоторые адаптеры имеют несколько выходов, которые могут передаваться по одному или нескольким кабелям. «Универсальные» адаптеры переменного тока имеют взаимозаменяемые входные разъемы для подключения различных напряжений сети переменного тока.

Адаптеры с выходами переменного тока могут состоять только из пассивного трансформатора (плюс несколько диодов в адаптерах постоянного тока), или они могут использовать схему коммутационного режима. Адаптеры переменного тока потребляют энергию (и производят электрические и магнитные поля), даже если они не подключены к нагрузке; по этой причине их иногда называют «электрическими вампирами» и могут быть подключены к силовым полоскам, чтобы они могли удобно включаться и выключаться.

Программируемый источник питания
Программируемый источник питания — это тот, который позволяет осуществлять дистанционное управление его работой через аналоговый вход или цифровой интерфейс, такой как RS232 или GPIB. Контролируемые свойства могут включать в себя напряжение, ток, а в случае источников питания переменного тока — частоту. Они используются в самых разнообразных областях применения, включая автоматическое тестирование оборудования, мониторинг роста кристаллов, изготовление полупроводников и рентгеновские генераторы.

Программируемые источники питания обычно используют интегральный микрокомпьютер для управления и контроля работы источника питания. Источники питания, оснащенные компьютерным интерфейсом, могут использовать проприетарные протоколы связи или стандартные протоколы и языки управления устройствами, такие как SCPI.

Бесперебойный источник питания
Источник бесперебойного питания (ИБП) берет свое питание от двух или более источников одновременно. Обычно он питается от сети переменного тока, одновременно заряжая аккумуляторную батарею. Если есть отказ или отказ от сети, аккумулятор мгновенно берет на себя, так что нагрузка никогда не прерывается. Мгновенно здесь следует определить как скорость электричества внутри проводников, которая несколько близка к скорости света. Это определение важно, потому что передача высокоскоростных данных и услуг связи должна иметь непрерывность / отсутствие прерывания этой службы. Некоторые производители используют квазистандарт в 4 миллисекунды. Однако с высокоскоростными данными даже 4 мс времени при переходе от одного источника к другому не достаточно быстро. Переход должен выполняться в режиме перерыва до метода make. ИБП, удовлетворяющее этому требованию, называется ИБП True UPS или гибридный ИБП. Сколько времени ИБП будет обеспечивать, чаще всего основывается на батареях и в сочетании с генераторами. Это время может варьироваться от квази минимум от 5 до 15 минут до буквально часов или даже дней. Во многих компьютерных установках достаточно времени на батареи, чтобы дать операторам время, чтобы отключить систему в порядке. Другие схемы ИБП могут использовать двигатель внутреннего сгорания или турбину для подачи электроэнергии во время отключения электроэнергии, а время автономной работы зависит от того, сколько времени требуется, чтобы генератор находился на линии и критичность обслуживаемого оборудования. Такая схема находится в больницах, центрах обработки данных, колл-центрах, сотовых центрах и центральных офисах по телефону.

Высоковольтный источник питания
Высоковольтный источник питания — это один, который выводит сотни или тысячи вольт. Используется специальный выходной разъем, который предотвращает появление дуги, разрушение изоляции и случайный контакт с человеком. Разъемы Federal Standard обычно используются для приложений выше 20 кВ, хотя для более низкого напряжения могут использоваться другие типы разъемов (например, разъем SHV). Некоторые высоковольтные источники питания обеспечивают аналоговый вход или цифровой интерфейс связи, который может использоваться для управления выходным напряжением. Высоковольтные источники питания обычно используются для ускорения и манипулирования электронными и ионными пучками в оборудовании, таком как рентгеновские генераторы, электронные микроскопы и фокусированные столбцы ионного пучка, а также в ряде других приложений, включая электрофорез и электростатику.

Высоковольтные источники питания обычно применяют основную часть своей входной энергии к преобразователю мощности, который в свою очередь управляет множителем напряжения или высоким коэффициентом поворота, высоковольтным трансформатором или обоими (как правило, трансформатором с последующим умножителем) для получения высоких вольтаж. Высокое напряжение передается из источника питания через специальный разъем и также применяется к делителю напряжения, который преобразует его в низковольтный измерительный сигнал, совместимый с низковольтной схемой. Дозирующий сигнал используется контроллером с замкнутым контуром, который регулирует высокое напряжение путем управления входной мощностью инвертора, а также может быть передан из источника питания, чтобы внешние схемы могли контролировать выход высокого напряжения.

Биполярный источник питания
Биполярный источник питания работает во всех четырех квадрантах декартовой плоскости напряжения / тока, что означает, что он будет генерировать положительные и отрицательные напряжения и токи, необходимые для поддержания регулирования. Когда его выход управляется аналоговым сигналом низкого уровня, он эффективно представляет собой низкопроизводительный операционный усилитель с высокой выходной мощностью и бесшовными ноль-переходами. Этот тип источника питания обычно используется для питания магнитных устройств в научных приложениях. [Пример необходим]

Спецификация
Пригодность конкретного источника питания для приложения определяется различными атрибутами источника питания, которые обычно перечислены в спецификации источника питания. Обычно указанные атрибуты для источника питания включают:

Тип входного напряжения (переменный или постоянный ток) и диапазон
Эффективность преобразования мощности
Количество напряжения и тока, которое он может подавать на свою нагрузку
Насколько стабильно его выходное напряжение или ток находятся в разных условиях линии и нагрузки
Как долго он может подавать энергию без заправки или подзарядки (применяется к источникам питания, использующим переносные источники энергии)
Диапазоны температур эксплуатации и хранения

Обычно используемые сокращения, используемые в спецификациях источника питания:

SCP — защита от короткого замыкания
OPP — защита от перегрузки (перегрузки)
OCP — Защита от перегрузки по току
OTP — защита от перегрева
OVP — Защита от перенапряжения
UVP — защита от пониженного напряжения

Управление температурным режимом
Электропитание электрической системы имеет тенденцию генерировать много тепла. Чем выше эффективность, тем больше тепла отходит от устройства. Существует множество способов управления теплом блока питания. Типы охлаждения обычно делятся на две категории — конвекцию и проводимость. Общие методы конвекции для охлаждения электронных источников питания включают естественный поток воздуха, принудительный поток воздуха или другой поток жидкости по устройству. Общие методы охлаждения проводимости включают теплоотводы, холодные плиты и термические соединения.

Защита от перегрузки
Источники питания часто имеют защиту от короткого замыкания или перегрузки, которые могут повредить источник питания или вызвать пожар. Предохранители и автоматические выключатели являются двумя обычно используемыми механизмами защиты от перегрузки.

Предохранитель содержит короткую часть провода, которая плавится, если происходит слишком много тока. Это эффективно отключает питание от нагрузки, и оборудование перестает работать до тех пор, пока не будет обнаружена проблема, вызвавшая перегрузку, и замените предохранитель. В некоторых источниках питания используется очень тонкая проводная связь, спаянная на месте в качестве предохранителя. Предохранители в блоках питания могут быть заменены конечным пользователем, но предохранители в потребительском оборудовании могут потребовать инструментов для доступа и изменения.

Автоматический выключатель содержит элемент, который нагревает, изгибает и запускает пружину, которая отключает контур. Как только элемент остынет, и проблема будет обнаружена, выключатель может быть сброшен и питание восстановлено.

В некоторых блоках питания используется тепловой выключатель, заложенный в трансформаторе, а не предохранитель. Преимуществом является то, что он позволяет увеличить ток в течение ограниченного времени, чем устройство может поставлять непрерывно. Некоторые такие вырезы самовосстанавливаются, некоторые — только для одного использования.

Ограничение тока
В некоторых расходных материалах используется ограничение тока вместо отключения питания при перегрузке. Используемые два типа ограничения по току — это ограничение по электронному ограничению и полное сопротивление. Первый является обычным для лабораторных стендов, последний является общим при поставках менее 3 Вт.

Ограничитель тока обратной связи уменьшает выходной ток до гораздо меньшего, чем максимальный ток без тока.

Приложения
Источники питания являются фундаментальной составляющей многих электронных устройств и поэтому используются в самых разных областях применения. Этот список представляет собой небольшую выборку из многих приложений источников питания.

компьютеры
Современный компьютерный источник питания представляет собой источник питания с коммутационным режимом, который преобразует мощность переменного тока от сети, к нескольким постоянным напряжениям. Поставки переключающего режима заменяли линейные расходные материалы из-за увеличения стоимости, веса и размера. Разнообразный сбор выходных напряжений также имеет широко изменяющиеся требования к потреблению тока.

Электрические транспортные средства
Электрические транспортные средства — это те, которые полагаются на энергию, создаваемую в результате производства электроэнергии. Блок питания является частью необходимой конструкции для преобразования энергии аккумулятора высокого напряжения.

сварка
Дуговая сварка использует электричество для соединения металлов, плавя их. Электричество обеспечивается сварочным источником питания и может быть как переменным током, так и постоянным током. Дуговая сварка требует больших токов, обычно от 100 до 350 ампер. Некоторые типы сварки могут использовать всего 10 ампер, в то время как в некоторых случаях применения точечной сварки в течение очень короткого времени используются токи до 60 000 ампер. Источники сварки состояли из трансформаторов или двигателей, ведущих генераторы; современное сварочное оборудование использует полупроводники и может включать в себя микропроцессорное управление.

Самолет
Как коммерческие, так и военные авионические системы требуют либо постоянного тока, либо источника переменного / постоянного тока для преобразования энергии в полезное напряжение. Они могут часто работать на частоте 400 Гц в интересах экономии веса.

автоматизация
Это касается конвейеров, сборочных линий, считывателей штрих-кодов, камер, двигателей, насосов, полуфабрикатов и т. Д.

медицинская
К ним относятся вентиляторы, инфузионные насосы, хирургические и стоматологические инструменты, изображения и кровати.

первичные, вторичные, бесперебойные и резервные

ПЕРВИЧНЫЕ — ВТОРИЧНЫЕ — БЕСПЕРЕБОЙНЫЕ И РЕЗЕРВНЫЕ

Правила устройства электроустановок (ПУЭ) определяют такие понятия, как энергетическая система и система энергоснабжения. При этом не конкретизируются устройства, в эти системы входящие.

С чего начинается работа любой электроустановки (от карманного фонарика до персонального компьютера или холодильника)? С подключения к электропитанию.

Общее определение: источник электропитания – это устройство для производства, преобразования электроэнергии, подачи напряжения в аварийных ситуациях.

Под эту категорию подпадает достаточно много устройств. Для большинства потребителей знакомы такие понятия, как электростанции, трансформаторные подстанции, генераторы, аккумуляторы, одноразовые батарейки. Кроме того, каждый держал в руках зарядное устройство для телефона или БП для ноутбука. Это и есть источники питания во всем разнообразии.

Для рядового потребителя взаимодействие с подобными устройствами упрощено до минимума:

• вилка в розетку;
• батарейка в корпус;
• выключатель нажать.

Интерес к устройству возникает лишь при его поломке.

Разберем основные их типы.

ИСТОЧНИКИ ПЕРВИЧНОГО ПИТАНИЯ

К ним относятся устройства, которые генерируют электроэнергию, не имея на входе напряжения. Выполняется преобразование любого другого вида энергии в электрическую. Из ничего получить что-либо невозможно (доказано Эйнштейном). Поэтому генерирующие установки используют силы природы.

Для получения электричества можно использовать три вида энергии: механическую, тепловую, либо световую.

Соответственно, любой источник первичного питания относится к этим группам.

Механическая энергия.

С ее помощью вращается ротор генератора, вследствие чего на его обмотках возникает электрический ток. Крутящий момент можно извлечь разными способами:

1. Гидроэлектростанции получают его за счет перепада давления между уровнями воды (для этого строят плотины). Грамотно спроектированные турбины под непосредственным влиянием этих сил передают вращение на генератор. Это достаточно дешевый способ получения энергии, поскольку течение реки условно бесплатно.
2. Еще один способ получить пользу из воды – генераторы, работающие от перепада уровня на линии прибоя, или прилива-отлива. Такие установки более сложные в техническом плане, но при отсутствии рядом полноводных рек, работают эффективно.
3. Ветровые станции также работают не везде. Необходимо постоянное линейное движение воздуха. Отношение стоимости производства к выдаваемой мощности на порядок хуже, чем у гидроэлектростанций, однако такие генерирующие системы более экологичны.

Тепловая энергия.

Сразу оговоримся: электричество получают не напрямую от тепла, хотя есть опытные образцы термопар. Но до промышленного применения им еще далеко. С помощью тепла банально кипятится вода, полученный пар вращает турбину. А дальше – как в гидроэлектростанции.

Так что тепловые генераторы – это тоже механика.

Атомная электростанция.

Самый яркий представитель в этой категории – . При ядерном распаде выделяется огромное количество тепла. Вода нагревается очень эффективно, нет зависимости от природных явлений. Главная задача – жесточайший контроль над безопасностью. Экологи разумеется против, но если к ним прислушиваться, придется отказаться от технического прогресса.

Тепловая электростанция.

Энергию получают, сжигая горючие материалы. Это может быть природный газ, уголь, мазут, солярка, и даже дрова. Экологичность генерации напрямую зависит от используемого топлива. Экономически такие установки выгодны лишь там, где в пределах транспортной доступности имеются большие запасы топлива.

Часто ТЭС строят в регионах, где нет возможности получить энергию иным способом (про эффективность в таком случае можно забыть). Просто стоимость возведения атомной станции не всегда оправдывается необходимостью в электричестве. Да и противопоказаний у АЭС слишком много (например, сейсмические риски).

Световая энергия.

Установки обычно называют солнечными электростанциями, хотя это не совсем верно. Фотоэлементы работают не только от прямых солнечных лучей. Для «старта» достаточно обычного дневного света даже при 100% облачности. Преобразования в механику не требуются: фотоэлементы сразу вырабатывают электроток.

Представители Greenpeace и им подобных организаций считают эту энергию самой чистой, однако это в корне неверно. Во-первых, никто не занимался изучением влияния вынужденной тени от огромных площадей солнечных батарей на земную кору. Во-вторых, производство и утилизация фотоэлементов далеко не экологичный процесс.

Тем не менее, наряду с АЭС, они относятся к перспективным.

Недостатков всего два:

1. Очевидно, что ночью электростанция не работает. Следовательно, необходимо накапливать электроэнергию с помощью аккумуляторных батарей, либо встраивать такие генерирующие системы в некие единые сети, где каждый источник дополняет друг друга.
2. Стоимость подобных станций слишком высока.

Химические источники питания вроде как держатся особняком, но это также первичные генераторы электроэнергии. Важно: Речь идет о батарейках, не путать с аккумуляторами.

Для получения электричества используется химическая реакция. Несмотря на то, что энергия получается напрямую, без преобразования в механическую, экономика таких источников питания крайне низкая. Высокая стоимость элементов питания и необходимость постоянного обновления, не позволяет использовать эту энергию массово.

В начало

ИСТОЧНИКИ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ

Для получения требуемых параметров электропитания, необходимо синхронизировать всех потребителей с генерирующими системами. Это невозможно по целому ряду причин:

• элементная база электронных устройств работает на низком напряжении питания;
• безопасность использования бытовых приборов: чем ниже напряжение, тем меньше рисков;
• первичные источники питания расположены на значительном удалении от потребителей: для транспортировки электроэнергии необходимо напряжение в сотни киловольт.

Соответственно, необходимы промежуточные преобразователи параметров между генерирующей системой и потребителем. Эти устройства называются вторичными источниками питания.

Для информации: Определение вторичности относительно. Например, трансформаторная подстанция между электростанцией и вашим домом, относительно генерирующей системы является вторичным источником питания. А по отношению к зарядному устройству вашего смартфона – это первичный источник.

Применимо к электроприборам, если розетку 220 вольт считать первичкой, вторичным является любой блок питания. Вне зависимости от того, встроен он в телевизор, или выполнен отдельным устройством, как в ноутбуке.

Помимо основной задачи: преобразовывать параметры напряжения и тока, источник вторичного питания может выполнять роль стабилизатора.

В начало

БЕСПЕРЕБОЙНЫЕ И РЕЗЕРВНЫЕ ИСТОЧНИКИ

К этим категориям относятся генерирующие системы, которые обеспечивают питание в случае выхода из строя основных поставщиков энергии. В чем между ними отличие, ведь задача одна?

Бесперебойные блоки питания всегда находятся в режиме «on-line». Это значит, что при пропадании основного питания, мгновенно подключается собственный источник. Наилучший вариант – аккумуляторная батарея, работающая в буферном режиме. Разумеется, необходим преобразователь напряжения, стабилизатор, и пр. Но это тема для другой статьи.

Преимущества очевидны: потребитель практически не замечает перехода на «запасной» источник. Это особенно важно для сохранности данных (на компьютере), или исправности оборудования (например, система управления отопительным котлом в доме).

Недостаток – аккумулятор имеет определенную емкость. То есть, время работы ограничено. Поэтому бесперебойный источник необходим лишь для отсрочки времени: можно сохранить данные, и отключиться. Либо у вас есть время для включения резервного источника питания.

Резервный источник позволяет на 100% обеспечивать питанием объекты, при аварии на генерирующем устройстве. Это может быть автономный генератор, или резервная линия электропитания.

Для подключения требуется время, поэтому эти устройства нельзя отнести к бесперебойникам. Работа «резерва» приводит к дополнительным затратам, поэтому в качестве первичного источника питания он не используется.

Размытость понятий.

Нет четкой границы между «первичкой», «вторичкой» и резервом. Например, аккумулятор вашего планшета является источником бесперебойного питания, пока вы подключены к сети 220 вольт.

А в автономном режиме – это первичный источник. Трансформаторная подстанция (по определению – первичка), может стать резервным источником питания, если в вашем доме установлены солнечные батареи и ветрогенератор.

В начало

© 2010-2023 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Страница не найдена — Advanced Conversion Technology

Страница, которую вы ищете, не может быть найдена.

Посетите одну из следующих страниц, чтобы узнать больше о Advanced Conversion Technology.
Свяжитесь с нами для получения помощи (717-939-2300 или [email protected]) или отправьте свои вопросы через нашу страницу запросов.

Образовательные статьи

Продукция

• 115 В перем. тока, 1 фаза, 60 Гц, 1399, выход 24 В при 1200 Вт
• 115 В перем. тока, 1 фаза, 60 Гц, 1399, выход 28 В перем. , 3- Фаза, вход 60-400 Гц, 704, выход 24 В при 1000 Вт
• 90-160 В перем. тока, 3 фазы, вход 60-400 Гц, 704, выход 28 В при мощности 1000 Вт
• Военный блок питания DC-DC | Выход 32 В
• Военный источник питания постоянного тока | Выход 28 В
• Военный блок питания DC-DC | Выход 26 В
• Военный блок питания постоянного тока | Выход 24 В
• Военный блок питания DC-DC | Выход 22 В
• Военный блок питания DC-DC | Выход 18 В
• Военный блок питания DC-DC | Выход 16 В
• Военный блок питания DC-DC | Выход 15 В
• Военный блок питания DC-DC | Выход 12 В
• Блок питания постоянного тока постоянного тока 32 В с радиатором
• Выходной блок питания постоянного тока 28 В | Конвекционное охлаждение, радиатор
• Источник питания DC-DC 26 В на выходе | Конвекционное охлаждение, радиатор
• Источник питания постоянного тока 24 В постоянного тока для военных | Функция радиатора
• Источник питания постоянного тока с выходным напряжением 22 В | Конвекционное охлаждение, радиатор
• Источник питания DC-DC 18 В на выходе | Конвекционное охлаждение, радиатор
• 16-вольтовый источник питания постоянного тока постоянного тока для военных | Функция радиатора
• Источник питания постоянного тока постоянного тока 15 В с функцией радиатора
• Источник питания постоянного тока постоянного тока 12 В | Конвекционное охлаждение, радиатор
• COTS AC-DC вход 92–138 В, выход 28 В при 1200 Вт
• COTS AC-DC вход 92-138 В, выход 28 В при 1000 Вт
• COTS AC-DC вход 92-138 В, выход 24 В при 1200 Вт
• Выход 28 В, 400 Вт Блок питания AC-DC
• Выход 28 В, 200 Вт Блок питания AC-DC с радиатором
• Выход 28 В, блок питания AC-DC 200 Вт
• Выход 28 В, блок питания AC-DC 100 Вт
• Выход 28 В, блок питания AC-DC 400 Вт с радиатором
• Выход 24 В, блок питания AC-DC 200 Вт
• Выход 24 В, блок питания AC-DC 100 Вт
• Выход 24 В, блок питания AC-DC 400 Вт
• Выход 24 В, блок питания AC-DC 400 Вт с радиатором
• Выход 24 В, блок питания AC-DC 200 Вт с радиатором
• Выход 24 В, 100 Вт Блок питания AC-DC с радиатором
• Выход 28 В, 100 Вт Блок питания AC-DC с радиатором
• Блок питания 24 В DC-DC | 12-36 Входное напряжение
• Источник питания 12 В пост. /пост. тока | 12-36 Входное напряжение
• Источник питания 15 В пост./пост. тока | 12-36 Входное напряжение
• Источник питания 16 В пост./пост. тока | 12-36 Входное напряжение
• Блок питания 18 В постоянного тока | 12-36 Входное напряжение
• Источник питания 32 В пост./пост. тока | 12-36 Входное напряжение
• Источник питания 22 В пост./пост. тока | 12-36 Входное напряжение
• Источник питания 26 В пост./пост. тока | 12-36 Входное напряжение
• Источник питания 28 В пост./пост. тока | 12-36 Входное напряжение
• Прочный корпус 28 В при 2000 Вт переменного/постоянного тока | 97–277 В перем. тока
• Блок питания точки нагрузки до 140 Вт
• COTS DC-DC, один выход, блок питания 32 В
• COTS DC-DC, один выход, блок питания 32 В, 2000 Вт
• Источник питания постоянного тока для систем авионики |+28 В постоянного тока
• Источник питания постоянного тока мощностью 2000 Вт | Вход 12–36 В
• Источник питания постоянного тока | Вход 12–36 В
• Вход 12–36 В, выход 1000 Вт Источник питания постоянного тока | Блок питания ACT COTS
• Блок питания DC-DC с конвекционным охлаждением | Вход 12–36 В
• Выход 28 В пост. тока Блок питания COTS
• 28 В пост. тока до 2000 Вт Выход Источник питания COTS
• Блок питания DC-DC с КПД до 96 % | ACT Products
• Блок питания DC-DC мощностью 2000 Вт, до 9КПД 6 %
• COTS Блок питания постоянного тока мощностью до 1000 Вт
• Вход 12–36 В, MIL-STD-1275E Блок постоянного тока | Блоки питания ACT COTS
• Блок питания COTS 26 В — выходная мощность до 2000 Вт
• Источник питания DC-DC от 26 В до 2000 Вт | ACT Power
• Защищенный от воздействия окружающей среды источник питания постоянного тока мощностью 2000 Вт
• Защищенный от воздействия окружающей среды источник питания постоянного тока соответствует стандарту MIL-STD-1275E
• Блок питания постоянного тока с кондуктивным охлаждением, предназначенный для использования в военных целях
• Пульсации 240 мВпик-пик постоянного тока источник питания постоянного тока | ACT COTS Power Solutions
• Требования MIL-STD-1275E выполнены | ACT Блок питания DC-DC COTS
• MIL-STD-1275E Блок питания 24 В DC-DC COTS | ACT Power
• Одноканальный источник питания постоянного тока Выходная мощность до 1920 Вт
• Одноканальный источник питания постоянного тока Выходная мощность до 2000 Вт
• Источник питания постоянного тока постоянного тока в соответствии с MIL-STD-1275E
• DC-DC Блок питания, соответствующий стандарту MIL-STD-1275E
• Одиночный, 22 В, выход DC-DC, источник питания до 1760 Вт
• Один выход, 22 В, 1760 Вт, DC-DC блок питания
• Вход 12–36 В | Источник питания DC-DC COTS | Военный класс
• Вход 12–36 В | Блок питания DC-DC мощностью 1680 Вт | армейского класса
• Неизолированный источник питания постоянного тока с входным напряжением 12–36 В
• Преобразователь постоянного тока в постоянный для тяжелых условий эксплуатации | Блок питания ACT
• Защищенный от воздействия окружающей среды блок питания 18 В постоянного тока | ACT Power
• Источник питания постоянного тока | Одиночный, 18-В, 1440-Вт Выход | ACT Power
• Один выход 18 В | 1430 Вт COTS Блок питания DC-DC
• Один выход 18 В, до 1440 Вт | COTS DC-DC блок питания в ACT
• Монтажный преобразователь постоянного тока в постоянный | Вход 12–36 В | ACT Supply
• Выходной преобразователь постоянного тока 18 В | Усовершенствованная технология преобразования
• Преобразователь постоянного тока в постоянный с пульсацией 280 мВпик-пик | Блоки питания ACT
• Преобразователь постоянного тока в постоянный с пульсацией 240 мВпик-пик | ACT Power Supplies
• COTS Блок питания DC-DC 1020 Вт | Один выход 16 В
• COTS Источник питания постоянного тока | Один выход 16 В
• Вход 12–36 В, выход 640 Вт DC-DC Источник питания COTS | ACT
• 12-36 Входное напряжение, COTS Преобразователь питания постоянного тока в постоянный | АКТ Мощность
• Источник питания постоянного тока 12–36 В с кондуктивным охлаждением | ACT Power
• Входной блок питания 12–36 В | ACT Power
• Блок питания DC-DC 1020 Вт с конвекционным охлаждением | Вход 12–36 В
• Блок питания DC-DC с конвекцией и охлаждением | Вход 12–36 В
• COTS Источник питания постоянного тока | 12-36 Входное напряжение | ACT Products
• Источник питания постоянного тока 12–36 В на входе | ACT COTS Solutions
• Вход 12–36 В | Усовершенствованная технология преобразования DC-DC COTS Supply
• Вход 12–36 В | Источник питания DC-DC COTS, соответствующий стандарту MIL-STD-1275E
• Блок питания постоянного тока | от 12 до 36 В постоянного тока Выходная мощность до 960 Вт
• Блок питания постоянного тока | Один выход 12 В, мощность до 960 Вт
• Выход 12 В, блок питания DC-DC мощностью 480 Вт | ACT Products
• Вход 12–36 В, 8 фунтов, COTS Источник питания постоянного тока | ACT Products
• Вход 28 В | 4 выходных напряжения | ACT Источник питания постоянного и постоянного тока
• Одноканальный источник питания переменного и постоянного тока с входным напряжением 85–264 В | ACT
• Выход 28 В, блок питания AC-DC мощностью 200 Вт | ACT Products
• Блок питания переменного/постоянного тока на входе 85–264 В | ACT COTS Power Solutions
• Блок питания переменного/постоянного тока в соответствии с MIL-STD-704 | Блок питания ACT COTS
• Вход 84–264 В, выход 24 В Блок питания переменного/постоянного тока | AC-DC блок питания ACT Power
• соответствует стандартам MIL-STD-704 | ACT
• Блок питания переменного/постоянного тока с одним выходом 24 В
• Вход 85–264 В, частота 50–400 Гц Источник переменного/постоянного тока
• Частотный преобразователь переменного тока в постоянный, 50–400 Гц | Вход 85–264 В
• Преобразователь переменного тока в постоянный, 50–400 Гц
• Выход 15 В, 100 Вт, изолированный преобразователь переменного тока в постоянный
• Преобразователь переменного тока в постоянный | Вход 85–264 В и выход 15 В, 50 Вт
• Преобразователь переменного тока в постоянный с входом 85–264 В | Выход 12 В
• Вход 85–264 В с выходом 12 В, 100 Вт | Блок питания AC-DC
• Сертифицированный MIL-STD-704 Блок питания AC-DC
• Многоканальный блок питания AC-DC |
• Вход 220 В, выход 10 000 Вт Блоки питания переменного/постоянного тока
• Входной источник питания переменного/постоянного тока 115 В | Выходная мощность 2370 Вт
• Блок питания переменного/постоянного тока с входным напряжением 115 В | 7 выходов
• Источник питания переменного/постоянного тока, 60 Гц с одним выходом 28 В
• Входной преобразователь переменного тока в постоянный, 115 В
• Вход 115 В, блок питания переменного/постоянного тока | 7 выходов
• Преобразователь мощности переменного тока в постоянный с входом 115 В
• Вход 115 В для источника питания переменного тока в постоянный | Выходная мощность 2100 Вт
• Блок питания переменного/постоянного тока с 6 выходами | Усовершенствованная технология преобразования
• Блок питания переменного/постоянного тока с 9 выходами и входом 115 В
• Блок питания переменного/постоянного тока от 90–140 В переменного тока
• Блок питания переменного/постоянного тока с входом 115 В
• 1278 Вт Выходная мощность переменного/постоянного тока | Вход 115 В
• Вход 115–220 В, выходная мощность 600 Вт, блок питания переменного и постоянного тока
• Один выход, вход 115–220 В, источник питания переменного и постоянного тока
• Вход 115 В, выходное напряжение 25000 | Индивидуальный блок питания AC-DC
• Блок питания DC-DC с кондуктивным охлаждением | 3 выхода | ACT Custom
• Преобразователь постоянного тока в постоянный | Выходная мощность 539 Вт с 7 выходами
• Лазерный диодный источник питания постоянного тока | Вход 28 В
• Преобразователи постоянного тока в постоянный с выходной мощностью 150 Вт
• Входной преобразователь постоянного тока 280 В | Усовершенствованная технология преобразования
• 280-вольтовый источник питания DC-DC военного класса | ACT Power
• COTS Преобразователь постоянного тока в постоянный с входным напряжением 18 и 375 В | ACT Solution
• Низковольтный преобразователь постоянного тока в постоянный | Вход 28 В | VAC Products
• Герметичный блок питания ЭЛТ | 6 выходов | ACT
• Лазерный преобразователь постоянного тока в постоянный | Вход 28 В, выход 150 В | ACT Unit
• Преобразователь постоянного тока в постоянный с 2 ​​выходными напряжениями на 160 В | АКТ Мощность
• Выходная мощность 180 Вт Источник постоянного тока | ACT Converters
• Источник питания постоянного тока с регулируемой мощностью | ACT Military Units
• 1. 6 Выходная мощность Источник питания постоянного тока | Блоки питания ACT
• Входной блок питания постоянного тока 28 В | Усовершенствованная технология преобразования
• 28 Входное напряжение, выходная мощность 96 Вт Источник питания постоянного тока | ACT
• Источник питания постоянного тока с 5 выходами | Вход 28 В
• Блок питания постоянного тока 11 В | Усовершенствованная технология преобразования
• Источник питания постоянного тока с 6 выходами | 28-В вход ACT Unit
• Входное напряжение от -15 до 15 для модуля DC-DC | 3 выхода | ACT
• Блок питания DC-DC с входом 28 В | ACT Products
• Преобразователи постоянного тока в постоянный 28 В | Выходная мощность 35 Вт
• Источник постоянного тока, вход -15 и 15 В, 4 варианта выхода | Блок питания ACT Custom Power Supply
• Блок питания ЭЛТ с входным напряжением от -15 до 15 В | ACT Products
• Вход 28 В с 7 выходными напряжениями | Источник питания постоянного тока | ACT
• Источник питания постоянного тока с 3 выходами | Усовершенствованная технология преобразования
• Герметичный блок питания постоянного тока | Вход 24 В
• Высоковольтный источник питания DC-DC для ионных насосов | ACT Products
• Входное напряжение 20–33 В постоянного тока | Усовершенствованная технология преобразования
• Источник питания постоянного тока для ионного насоса | Вход 24 В | ACT Custom Products
• Вход 28 В, выходная мощность 21 Вт Источник питания постоянного тока | ACT
• Вход 28 В и выходная мощность -15, -5 или 15 | ACT Источник постоянного тока
• 28 Входное напряжение с выходной мощностью 70 Вт Источник постоянного тока | АКТ
• 10-25 Входное напряжение с выходным преобразователем постоянного тока 4800 В | ACT
• Блок питания постоянного тока | 12500 Вт, 2,5 В, несколько выходов | ACT
• Вход -15 и 15 В, выход 5500 В DC-DC Power | ACT Custom Supplies
• Источник питания переменного/постоянного тока на выходе 414 Вт
• Источник питания переменного/постоянного тока с 6 выходами
• Вход 115 В с 4 вариантами выхода
• Частота 60 Гц, входной сигнал 115 В Преобразователь питания переменного/постоянного тока
• AC-DC Источник питания | Один выход 13, 28 или 270 В
• Высоковольтный блок питания AC-DC – 8,3 Вт Выход
• Герметичный блок питания переменного/постоянного тока с входом 115 В
• Блок питания переменного/постоянного тока с одним выходом | 400 Гц, вход 115–200 В
• Многоканальный низковольтный источник переменного и постоянного тока | Вход 115 В

Что такое блок питания? (Основы электроснабжения) | Tech

Выпуск: 26 августа 2022 г. , И.Р.

Источники питания обычно относятся к генераторам, электростанциям, батареям и солнечным элементам (фотогальваническим элементам). В этом разделе описываются базовые знания о блоках питания (схемах питания), которые преобразуют мощность в мощность, пригодную для электроприборов.

Во многих электронных устройствах используется постоянное напряжение. Однако коммерческая мощность, подаваемая из розетки, представляет собой переменный ток (AC) с фиксированным напряжением 100 В или 200 В. Поэтому блок питания (схема питания) используется для работы электронных устройств для преобразования переменного тока в постоянный и регулирования напряжения. Например, в качестве источника питания обычно используется адаптер переменного тока. Источники питания, встроенные в электронное оборудование, также называются источниками питания переменного/постоянного тока или импульсными источниками питания. Некоторые схемы источников питания известны как источники питания постоянного/постоянного тока для преобразования нестабильного постоянного тока в стабилизированный постоянный ток. Эти блоки питания имеют постоянное выходное напряжение, которое нельзя изменить.

Адаптер переменного тока

Мы часто видим дома адаптеры переменного тока . Они используются для электронных устройств, таких как компьютеры и зарядное устройство для смартфонов. Многие из них имеют компактный квадратный дизайн, и мы можем подключить их напрямую к розетке или подключить к шнуру, который втыкается в розетку.

Раньше адаптеры были слишком большими и тяжелыми для переноски. Благодаря инновационным методам преобразования напряжения к ним можно применить более компактную и легкую конструкцию. Устройства, которые обеспечивают определенное напряжение, частоту и т. д., должны использовать специальные устройства.

Блок питания переменного/постоянного тока

Источник питания переменного/постоянного тока

обычно относится к устройству питания, которое преобразует переменный ток в постоянный. Электронное оборудование, использующее постоянный ток, включает в себя цепь питания для питания от розетки. Адаптер переменного тока также является источником питания переменного/постоянного тока.

Импульсный блок питания

Импульсный источник питания имеет режим переключения для преобразования переменного тока в постоянный, аналогично источнику питания переменного/постоянного тока. Новые достижения в конструкции адаптера переменного тока привели к повышению эффективности с меньшими и более легкими устройствами, как указано в адаптере переменного тока. Фактически это связано с тем, что метод переключений заменил линейный метод.

Блок питания постоянного/постоянного тока

Источник питания постоянного тока, также называемый преобразователем постоянного тока, предназначен для ввода постоянного напряжения и вывода другого постоянного напряжения. Поскольку рабочие напряжения различаются в зависимости от электронных устройств, напряжение необходимо преобразовать в соответствующее напряжение для работы соответствующих устройств.

Различные источники питания используются при разработке и оценке электрического оборудования и производственных линий.

Источником питания, который мы используем в повседневной жизни, является розетка. Однако электричество, подаваемое из электрической розетки, создает шум после кратковременных перепадов напряжения. Частота сети переменного тока составляет 50 Гц или 60 Гц, а электрическое напряжение обычно составляет 100 В или 200 В.

Стабильное, бесшумное электричество необходимо при использовании электроэнергии для эксплуатации и тестирования различного электрооборудования. А разные напряжения, частоты, причем не только переменного, но и постоянного тока необходимы для таких целей. Блок питания используется для обеспечения стабильного электричества.

Устройство преобразует и подает электроэнергию необходимого напряжения и частоты, исключая помехи от электричества, получаемого из электрической розетки. Блоки питания классифицируются по приложениям для доступных диапазонов постоянного, переменного и выходного напряжения.

Программируемый источник питания постоянного тока

Программируемый источник питания используется для стабильного питания постоянным током. В Matsusada Precision программируемые источники питания постоянного тока относятся к источникам питания постоянного тока. В отличие от упомянутых ниже высоковольтных источников питания, изделия с выходным напряжением до 1000 В относятся к источникам питания постоянного тока.

Они используются в экспериментах с электронными схемами, заводской эксплуатации производственного оборудования, проверках и исследованиях.

Кроме того, также возможно воспроизвести электроэнергию, подаваемую аккумулятором, во время осмотра и тестирования оборудования, работающего от аккумуляторов.

Программируемые источники питания далее подразделяются на последовательные и импульсные источники питания на основе схемотехники. Источник питания с последовательным регулятором также называется линейным источником питания, и он преобразует переменное напряжение в постоянное с помощью трансформатора.

С другой стороны, импульсный источник питания имеет функцию преобразования тока переключения в высокочастотный переменный ток с помощью катушек и полупроводников, а затем обратно в постоянный ток для управления.

Различия между линейными и импульсными источниками питания см. в разделе «Разница между линейными источниками питания и импульсными источниками питания». независимо от того, стабилизировано ли выходное напряжение или выходной ток. Как правило, напряжение и ток в цепи источника питания изменяются при изменении нагрузки (сопротивления) в соответствии с законом Ома.

Следовательно, работа схемы зависит от того, какая из двух стабилизируется при изменении нагрузки. Другими словами, источник постоянного напряжения постоянного тока имеет стабильное выходное напряжение даже при изменении нагрузки, а источник постоянного тока постоянного тока имеет стабильный выходной ток.

Высоковольтный источник питания

Высоковольтный источник питания представляет собой программируемый источник постоянного тока, обеспечивающий высокое выходное напряжение от тысяч до десятков тысяч вольт.

Он имеет различные формы, подходящие для различных применений: настольные, для монтажа в стойку, для модулей и для монтажа на печатной плате. Некоторые модели имеют вход переменного/постоянного тока.

Высоковольтные источники питания подходят для сканирующих электронных микроскопов, систем рентгеновского контроля, рентгеновского компьютерного томографа и т. д. Поскольку эти устройства используются для электронного обнаружения или управления, им требуется очень сильное электрическое поле для обнаружения и управления электронами в процессе работы. Для создания такого сильного электрического поля необходимо высокое напряжение.

Если шум и стабильность по-прежнему удовлетворительны, устройства будут иметь серьезное негативное влияние на изображения из-за шума. Источники питания высокого напряжения обеспечивают высокую стабильность и низкий уровень пульсаций.

Программируемый источник питания переменного тока (источник питания переменного тока)

Программируемый источник питания обеспечивает стабильное и надежное питание переменного тока. В то время как программируемые источники питания постоянного тока должны обеспечивать стабильное напряжение, программируемые источники питания переменного тока также должны обеспечивать стабильные формы сигналов переменного тока.

Программируемые источники питания переменного тока можно разделить на два основных типа: стабилизаторы напряжения переменного тока и преобразователи частоты. Стабилизаторы переменного тока используются для стабилизации выходного напряжения и выходных сигналов. Преобразователи частоты имеют возможность поддерживать постоянную выходную частоту или выдавать произвольную частоту.

Стабилизаторы переменного тока подразделяются на скользящие, переключающие и фазовые. Преобразователи частоты широко классифицируются по методам линейного усилителя и инвертора. Некоторые преобразователи частоты также могут выводить постоянный ток.

Тип	Метод	Компактный размер	Эффективность	Экономичный	Быстрый отклик	Качество сигнала	Характеристики
AVR Стабилизатор переменного тока	Метод Слидака
	Способ переключения ответвлений
	Метод управления фазой						Высоконадежный Имеющий высокие искажения
	Метод линейного усилителя						Превосходная форма выходного сигнала
Преобразователь частоты CV/CF	Система линейных усилителей						Хорошее качество выходного сигнала Изменение выходного напряжения и частоты в любое время.
	Метод переключения						Выдающееся качество сигнала, размер, эффективность и экономичность Хорошо сбалансированный Прецизионные источники питания переменного тока Matsusada: серии DRK, DRS, DRJ
	Инверторный метод (Один диапазон)						Выход постоянного тока доступен для некоторых типов
	Инверторный метод (широкий диапазон)						Выход постоянного тока доступен для некоторых типов

Оценочная шкала: : Отличный : Очень хороший : Хороший

: Плохо

Рекомендуемые продукты

Matsusada Precision производит и продает различные устройства электропитания, которые можно использовать при разработке, оценке и производстве электрического оборудования.
