Как собрать мощный усилитель для сабвуфера на микросхеме TDA7294 в мостовом включении. Какая схема подойдет для начинающих. Как правильно собрать и настроить усилитель. На что обратить внимание при конструировании.
Преимущества усилителя на TDA7294 для сабвуфера
Микросхема TDA7294 отлично подходит для создания мощного усилителя низкой частоты по следующим причинам:
- Высокая выходная мощность — до 100 Вт на канал
- Низкий коэффициент нелинейных искажений — менее 0,1%
- Широкий диапазон питающих напряжений — от ±10 В до ±40 В
- Встроенная защита от перегрева и короткого замыкания
- Простота реализации мостовой схемы для увеличения мощности
- Доступная цена микросхемы
Благодаря этим характеристикам TDA7294 позволяет создать качественный и мощный усилитель для сабвуфера с минимальными затратами.

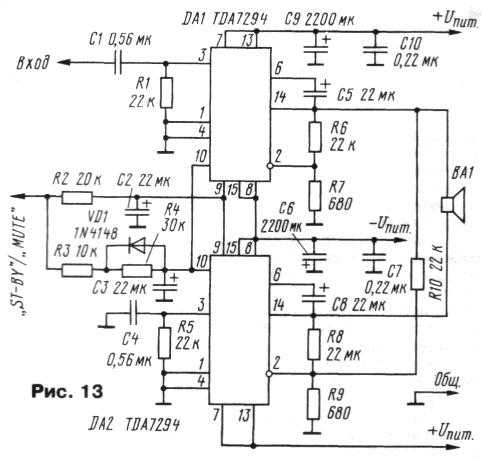

Схема усилителя на TDA7294 в мостовом включении
Для получения максимальной мощности рекомендуется использовать мостовое включение двух микросхем TDA7294. Типовая схема такого усилителя выглядит следующим образом:
«` «`Основные особенности данной схемы:
- Используются две микросхемы TDA7294, включенные по мостовой схеме
- Входной сигнал подается на неинвертирующий вход первой микросхемы и инвертирующий вход второй
- Выходы микросхем подключаются к нагрузке (динамику)
- Напряжение питания подается на обе микросхемы параллельно
- Используются общие цепи коррекции и защиты для обеих микросхем
Такая схема позволяет получить выходную мощность до 150-170 Вт на нагрузке 4 Ом при двухполярном питании ±35В.

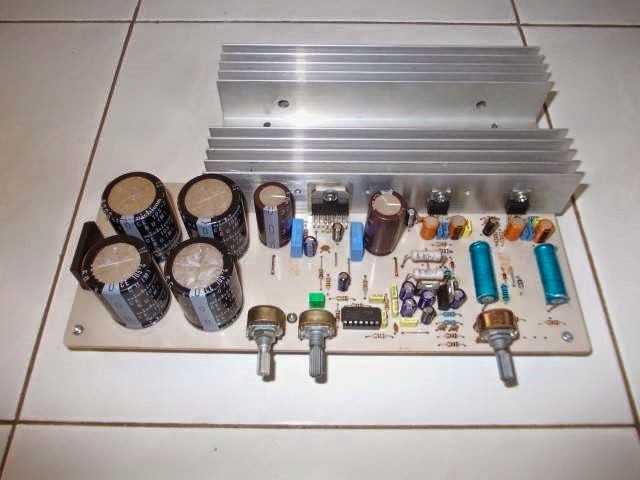

Конструкция усилителя для сабвуфера
При сборке усилителя на TDA7294 необходимо учитывать следующие моменты:
- Микросхемы должны быть установлены на массивный радиатор. Площадь радиатора не менее 500-600 см
- Между корпусом микросхемы и радиатором нужно использовать теплопроводящую пасту и изолирующую прокладку.
- Питание должно быть стабилизированным, с током не менее 5-6 А на канал.
- Входной сигнал подается через RC-фильтр для подавления ВЧ-помех.
- На выходе рекомендуется установить LC-фильтр для снижения выбросов напряжения на нагрузке.
Правильная конструкция обеспечит стабильную работу усилителя на большой мощности.
Настройка и проверка работоспособности
После сборки усилителя необходимо выполнить следующие действия:
- Проверить правильность монтажа и отсутствие замыканий.
- Подать пониженное напряжение питания (около ±20В) без подключения нагрузки.
- Измерить токи покоя микросхем, они должны быть в пределах 30-50 мА.
- Подать входной сигнал малой амплитуды и проверить форму выходного сигнала на осциллографе.
- Постепенно увеличивая входной сигнал, убедиться в отсутствии искажений на выходе.
- Подключить нагрузку и проверить работу на полной мощности.
При правильной сборке усилитель должен работать стабильно без перегрева и искажений.
Типичные проблемы и их устранение
При сборке усилителя на TDA7294 могут возникнуть следующие проблемы:
- Сильный нагрев микросхем — недостаточный теплоотвод, увеличить площадь радиатора
- Искажения на высокой громкости — нестабильное питание, улучшить фильтрацию
- Фон на выходе — плохая развязка по питанию, добавить RC-фильтры
- Самовозбуждение — неправильная разводка платы, укоротить сигнальные цепи
- Малая выходная мощность — низкое напряжение питания, увеличить до ±35В
Внимательный подход к конструированию позволит избежать большинства проблем.
Варианты улучшения характеристик усилителя
Для повышения качества звучания усилителя можно предпринять следующие меры:
- Использовать высококачественные компоненты (конденсаторы, резисторы)
- Применить стабилизацию напряжения питания
- Добавить регуляторы тембра на входе
- Установить активный кроссовер перед усилителем
- Использовать симметричный вход для снижения наводок
Эти улучшения позволят получить более чистый и детальный звук на выходе усилителя.
Заключение
Усилитель на TDA7294 в мостовом включении позволяет получить мощный и качественный звук для сабвуфера. При грамотном подходе к сборке и настройке такой усилитель не уступает по параметрам более дорогим моделям. Главное — внимательно отнестись к конструированию и соблюдать основные правила построения усилителей. Тогда вы получите отличный аппарат для воспроизведения низких частот в домашней аудиосистеме или автомобиле.
УМЗЧ для автомобиля на TDA7294
Для высококачественного воспроизведения звука в движущейся машине необходима мощность не менее 50 вт на канал для фронтальной акустики, 20 вт для тыловой и 100 вт для сабвуфера. Магнитолы (CD ресиверы), продающиеся в магазинах выдают мощность 15 вт (20 вт при заведенной машине), что бы на них не писали в рекламных целях. Таким образом необходим внешний усилитель для фронта и сабвуфера (тыл обеспечит усилитель магнитолы). Именно такой усилитель и описан в данной статье.
Усилитель имеет 3 канала – два канала для стерео усиления и один канал для пассивного сабвуфера . Для обеспечения требуемой выходной мощности при питании от 12 вольт применен преобразователь напряжения.
Параметры усилителя:
Максимальная выходная мощность на нагрузке 4 Ом
при коэффициенте гармоник не более 1%:
усилителя для сабвуфера – 175 вт.
стерео усилителя — 75 вт на канал
Коэффициент гармоник усилителей:
на TDA7294 при Рвых.
=60 вт не более – 0,01%
сабвуфера при Рвых.=150 вт не более – 0,1%
Напряжение питания :
минимальное – 11 В
максимальное — 16 В
Потребляемый ток:
В покое – 1 А.
При максимальной выходной мощности всех каналов – 40 А.
Размеры: 290х153х63
Вес: 2,3 кг
Усилитель. Схема усилителя приведена на рисунке №1. Каналы по 75 вт выполнены на микросхемах TDA7294 , при выходной мощности 70 вт имеют К гармоник не более 0,01%. Напряжение питания выбрано +- 28 В для нагрузки 4 Ом. При нагрузке 8 Ом необходимо питание +-35В и схему можно подключить от источника +- 38В, что упростит схему преобразователя. На входе имеются отключаемые фильтры НЧ со срезом на 100 гц, выполненные на операционных усилителях DA5 ,DA6 . Фильтр нужен для исключения перегрузки встроенных динамиков низкими частотами, на которые они не рассчитаны. При желании фильтр отключается переключателем S2. Из напряжений +- 28 В стабилизаторами DA7 типа 7815 и DA8 типа 7915 получаются напряжения +-15 В для питания предварительного усилителя и фильтров.
Для сабвуферного канала пришлось отказаться от применения микросхем TDA7294, так как головка 75ГДН-1 самодельного сабвуфера имела сопротивление 4 Ом. Мощность же требовалась не менее 150 вт, одна микросхема такую мощность не обеспечит. Микросхемы TDA7294 в мостовом включении требуют нагрузку не менее 8 Ом. Для тех, кто имеет головку саба 8 Ом можно рекомендовать применение микросхем TDA7294 в мостовом включении с питанием от источника +-28 В. Усилитель выполнен на базе известной схемы на транзисторах КТ825 , КТ827. В оконечной ступени применены транзисторы типа КТ8101 КТ8102 в оконечной ступени. При желании можно использовать транзисторы КТ825 , КТ827, только возникнут трудности с тепло отводом (при данной конструкции корпуса транзисторов). Лучшей заменой для выходных транзисторов является тошибовская пара 2SA1302, 2SC3281 и пара КТ850, КТ851 для предвыходных. Для сабвуферного канала не требуется усилителя с Кг в тысячные доли процента. Напряжение питания для достижения требуемой мощности выбрано +- 38 В.
Это потребовало применения дополнительной обмотки на трансформаторе, дополнительного выпрямителя и фильтра в блоке питания. На входе канала установлен фильтр, срезающий частоты выше 120 Гц, выполненный на микросхеме DA4. Регулировки частоты среза не предусмотрено, она подбирается под конкретную акустику. Для регулировки можно установить переключатель на 2-3 положения, коммутирующий RC цепи. Оригинальный усилитель не имеет на выходе защиты громкоговорителей от попадания на них постоянного напряжения, в случае выхода усилителей из строя. На схеме №3 показан такой блок защиты . Если у Вас применены высококачественные дорогостоящие головки в акустике, то я рекомендую дополнить усилитель этой защитой.
Инвертор. Самой сложной частью усилителя (и ответственной) является преобразователь напряжения. Схема преобразователя приведена на рисунке №2. Он выполнен по схеме двухтактного трансформаторного каскада. В качестве силовых элементов применены МДП ключи. Схема управления со стабилизацией выходного напряжения выполнена на микросхеме ШИМ регулятора TL494, обратная связь по напряжению заведена только с плюсовых источников питания, стабилизация минусовых источников осуществляется косвенным путем.
Точность поддержания напряжения плюсовых источников в несколько раз выше, чем минусовых. Каких либо отрицательных эффектов при применении данной схемы не выявлено. Для более точного поддержания напряжения на всех выходах преобразователя можно поставить компенсационный дроссель (такой стоит во всех БП компьютеров). Дроссель ставится сразу после диодов выпрямителя, он должен иметь четыре обмотки (по числу выходов напряжения). Многие фирменные усилители вообще не имеют стабилизации выходного напряжения преобразователя. Ключевые полевые транзисторы применены типа IRFZ44 по два в параллель. Возможно применение и других транзисторов: IRF1010, IRFZ48, IRFP150, IRFZ46. При выборе транзисторов нужно стремиться, чтобы сопротивление Rси было как можно меньше. Преобразователь включается контактами реле на 30 А по сигналу от магнитолы. Такой выход имеется в большинстве магнитол, он служит для выдвижения антенн, включения активных антенн и внешних усилителей. При включении магнитолы на этом выходе появляется напряжение 12 В.
При отсутствии такого выхода можно на передней панели автомобиля установить выключатель, который будет подавать 12 В на реле включения. При максимальной выходной мощности преобразователь потребляет ток до 40 А.
На входе по питанию установлен помехоподавляющий LC фильтр. Дроссель фильтра 2DR1 можно намотать на отрезке ферритового стержня проводом ПЭВ диаметром 2 мм, число витков 10-20. Хороший дроссель получаются на обломке феррита от строчного трансформатора телевизоров. Там применен феррит 2000 НМС1. Трансформатор 2T1 намотан на двух вместе сложенных кольцах К42х28х10 марки 2000НМ1. Мотать лучше жгутом из нескольких тонких проводов (набрав необходимое сечение), чем одним толстым (во первых это легче). Технология намотки следующая: выбрав имеющийся провод, например 0,8мм, рассчитываем число проводов исходя из среднего тока 20 А. Плотность тока берем 5 А на мм2. Получается 8 проводов. Делаем жгут из 16 проводов необходимой длины и наматываем ей первичную обмотку, стараясь распределить обмотку равномерно по сердечнику.
Прозвонкой разделяем жгут пополам, начало одной половины соединяем с концом другой. Вторичную обмотку наматываем аналогично. Перед намоткой острые грани ферритовых колец необходимо скруглить. Число витков первичной обмотки 2х6, вторичной обмотки 2a 2×16 витков, обмотки 2б 2х22 витка. Диоды выпрямителя обязательно должны быть высокочастотные (типа КД213А, КД2997), лучше если это будут диоды Шоттки. Так у меня КД213А установлены на плате без радиаторов и при максимальной нагрузке греются, но я посчитал нагрев не очень сильным и режим максимальной нагрузки кратковременным. Иначе их нужно ставить на радиатор.
На выходе преобразователя установлены помехоподавляющие LC фильтры. Дроссели фильтров 2DR2-2DR5 можно намотать на отрезках ферритовых стержней диаметром 6 мм проводом ПЭВ 0,8 мм , число витков 20. Емкости конденсаторов на выходе 4700 мкф и 2200 мкф вполне достаточны, так как фильтрация происходит на высокой частоте, их можно уменьшить, но не более чем в 2 раза.
Конструкция.
Вся схема усилителя и инвертора смонтирована на одной печатной плате из одностороннего фольгированного стеклотекстолита толщиной 2мм и размерами 280х120 мм. Чертеж печатной платы приведен на рисунке №3, расположение элементов на рисунке №4.
Плата установлена в алюминиевом П-образном корпусе сложной формы с ребрами. Чертеж корпуса приведен на рисунке №5. Все силовые транзисторы, стабилизаторы и микросхемы TDA7294 прикручены через изолирующие прокладки из слюды к промежуточным алюминиевым панелям толщиной 6 мм, которые крепятся болтами к корпусу (с применением теплопроводящей пасты). Поэтому открутив всего несколько (5) болтов M5 плату с панелями можно легко снять с корпуса. Винты, крепящие микросхемы и транзисторы к пластине, не должны выступать за ее плоскость.
Рис.№5
1 – Прокладка из слюды. 2 – Изоляционная втулка. 3- Винт М3. 4 – Микросхема TDA7294 5 – Трансформатор. 6 — Плата
Корпус анодирован, а снаружи кроме этого еще окрашен . Торцы закрыты пластинами из алюминия толщиной 2 мм, которые прикручены непосредственно к плате.
На одной из пластин смонтированы входные разъемы и сделаны отверстия по ручки переключателя и регулятора громкости.
Рис №6
Наладка. Наладку усилителей НЧ целесообразно проводить запитав их от внешнего лабораторного блока питания с регулируемым выходным напряжением по отдельности. Если блок питания не имеет защиты от КЗ, то первое включение каждого УНЧ делаем, подключив его к БП через 2 резистора по 20-50 Ом. Таким образом можно сохранить оконечные транзисторы от выхода из строя при ошибках в монтаже. В усилителях на TDA7294 убеждаемся в отсутствии на выходе постоянного напряжения, проверяем ток покоя. Подавая на вход сигнал от генератора НЧ, проверяем сигнал на выходе с помощью осциллографа. После этого резисторы можно заменить перемычками. В усилителе для саба также убеждаемся в отсутствии на выходе постоянного напряжения, оно может быть в пределах плюс минус нескольких милливольт, резистором R44 выставляем ток покоя транзисторов VT5, VT6 около 20 мА, ток покоя оконечных транзисторов VT9, VT10 должен быть равен нулю.
Подавая на вход сигнал от генератора НЧ, проверяем сигнал на выходе с помощью осциллографа, доводя его до ограничения. После этого резисторы можно заменить перемычками. Выходную мощность проверяем, подключив на выход сопротивление ПЭВ на 25-50 вт 4 Ом, чтобы не сжечь сопротивление, его можно опустить в банку с водой.
Наладку преобразователя рекомендую начать с не впаянных ключевых транзисторов (или не подавая питание на трансформатор). Проверив работу микросхемы TL494 подаем питание 14 В на трансформатор через лампу 12 В 60 вт. Только полностью отладив работу преобразователя с небольшой нагрузкой, лампу заменяем на предохранитель. Этим вы убережете ключевые транзисторы от выхода из строя при различных ошибках. Для наладки необходимо иметь мощный блок питания 12-14 В на ток 10-20 А или автомобильный аккумулятор. Окончательная наладка производится в автомобиле.
Рекомендации по монтажу усилителя. Обычно усилитель монтируют в багажнике автомобиля, хотя его можно расположить и в другом месте, например под сиденьем водителя.
Так как усилитель потребляет ток до 40 А, то для подключения питания +12 В и – 12В необходим медный провод сечением не менее 10 квадратных миллиметров. Провод +12 вольт прокладывают прямо к аккумулятору и подключают к плюсовой клемме через предохранитель на 50 А. Нужно стремиться, чтобы провод от держателя предохранителя до клеммы был как можно короче. Провод минус 12 В подключают к корпусу автомобиля в ближайшей точке или также прокладывают до аккумулятора. Сигнальные экранированные провода от магнитолы прокладывают по полу автомобиля под ковром.
ЛИТЕРАТУРА:
1. В. Вильчинский. Усилитель мощности с блоком питания . – Радио, 1990 , № 5, с. 52
2. Даташит компании Thomson на микросхему TDA7294
Журнал «РАДИО» № ХХ 2004 г.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Усилитель | |||||||
| DA1-DA6 | Микросхема | КР574УД1А | 6 | Поиск в магазине Отрон | В блокнот | ||
| DA7 | Линейный регулятор | LM7815CT | 1 | Поиск в магазине Отрон | В блокнот | ||
| DA8 | Линейный регулятор | LM7915 | 1 | Поиск в магазине Отрон | В блокнот | ||
| DA9, DA10 | Аудио усилитель | TDA7294 | 2 | Поиск в магазине Отрон | В блокнот | ||
| VT1 | Биполярный транзистор | КТ815А | 1 | Поиск в магазине Отрон | В блокнот | ||
| VT2, VT3 | Биполярный транзистор | КТ814А | 2 | Поиск в магазине Отрон | В блокнот | ||
| VT4, VT8 | Биполярный транзистор | КТ815Г | 2 | Поиск в магазине Отрон | В блокнот | ||
| VT5 | Биполярный транзистор | КТ816Г | 1 | Поиск в магазине Отрон | В блокнот | ||
| VT6 | Биполярный транзистор | КТ817Г | 1 | Поиск в магазине Отрон | В блокнот | ||
| VT7 | Биполярный транзистор | КТ814Г | 1 | Поиск в магазине Отрон | В блокнот | ||
| VT9 | Биполярный транзистор | КТ8102А | 1 | Поиск в магазине Отрон | В блокнот | ||
| VT10 | Биполярный транзистор | КТ8101А | 1 | Поиск в магазине Отрон | В блокнот | ||
| VD1-VD6 | Диод | КД510А | 6 | Поиск в магазине Отрон | В блокнот | ||
| С1, С2, С9, С13 | Конденсатор | 3. | 4 | Поиск в магазине Отрон | В блокнот | ||
| С3-С8 | Конденсатор | 0.15 мкФ | 6 | Поиск в магазине Отрон | В блокнот | ||
| С10,С11 | Конденсатор | 0.33 мкФ | 2 | Поиск в магазине Отрон | В блокнот | ||
| С12 | Конденсатор | 0.033 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| С14, С15, С21, С22, С30, С31 | Электролитический конденсатор | 10мкФ | 6 | на 25В | Поиск в магазине Отрон | В блокнот | |
| С16, С17, С23, С24, С26, С32, С33, С35, С42 | Конденсатор | 0. 1 мкФ | 9 | Поиск в магазине Отрон | В блокнот | ||
| С18, С27 | Конденсатор | 0.47 мкФ | 2 | Поиск в магазине Отрон | В блокнот | ||
| С19, С28 | Конденсатор | 100 пФ | 2 | Поиск в магазине Отрон | В блокнот | ||
| С20, С25, С29, С34 | Электролитический конденсатор | 22мкФ | 4 | С20-50В,С25,С34-63В,С29-50В | Поиск в магазине Отрон | В блокнот | |
| С36, С37 | Конденсатор | 6.8 пФ | 2 | Поиск в магазине Отрон | В блокнот | ||
| С38, С39 | Конденсатор | 33 пФ | 2 | Поиск в магазине Отрон | В блокнот | ||
| С40, С41 | Конденсатор | 470 пФ | 2 | Поиск в магазине Отрон | В блокнот | ||
| R1 | Переменный резистор | 50кОм | 1 | Стерео резистор | Поиск в магазине Отрон | В блокнот | |
| R2-R5 | Резистор | 47 кОм | 4 | 0,125Вт | Поиск в магазине Отрон | В блокнот | |
| R6, R7, R23, R31 | Резистор | 15 кОм | 3 | R6, R7-0,125Вт,R23, R31-0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R8 | Подстроечный резистор | 47кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R9, R14, R17 | Резистор | 6. | 1 | R9-0,125Вт;R14, R17-0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R10 | Резистор | 5.1 кОм | 1 | 0,125Вт | Поиск в магазине Отрон | В блокнот | |
| R11 | Резистор | 36 кОм | 1 | 0,125Вт | Поиск в магазине Отрон | В блокнот | |
| R12 | Резистор | 6.2 кОм | 1 | 0,125Вт | Поиск в магазине Отрон | В блокнот | |
| R13, R16, R36 | Резистор | 12 кОм | 3 | R13, R16-0,25Вт,R36-0.125Вт | Поиск в магазине Отрон | В блокнот | |
| R15, R18 | Резистор | 82 кОм | 2 | 0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R19, R22, R25, R27, R30, R33 | Резистор | 22 кОм | 6 | 0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R20, R21, R28, R29, R35, R38, R41-R43 | Резистор | 10 кОм | 8 | R20, R21, R28, R29, R41-0,25Вт,R35, R38, R42, R43-0,125Вт | Поиск в магазине Отрон | В блокнот | |
| R24, R32 | Резистор | 680 Ом | 2 | 0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R26, R34, R55, R56, R59 | Резистор | 10 Ом | 5 | R26, R34, R59-1Вт;R55, R56-0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R37 | Резистор | 270 кОм | 1 | 0,125Вт | Поиск в магазине Отрон | В блокнот | |
| R39 | Резистор | 8. | 1 | 0,125Вт | Поиск в магазине Отрон | В блокнот | |
| R40 | Резистор | 2.2 кОм | 1 | 0,125Вт | Поиск в магазине Отрон | В блокнот | |
| R44 | Переменный резистор | 4.7кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R45, R46 | Резистор | 180 Ом | 2 | 0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R47, R48 | Резистор | 430 Ом | 2 | 0,5Вт | Поиск в магазине Отрон | В блокнот | |
| R49, R50, R57, R58 | Резистор | 100 Ом | 4 | 0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R51, R52 | Резистор | 2 кОм | 2 | 0,25Вт | Поиск в магазине Отрон | В блокнот | |
| R53, R54 | Резистор | 2 Ом | 2 | 0,5Вт | Поиск в магазине Отрон | В блокнот | |
| Инвертор | |||||||
| 2DA1 | ШИМ контроллер | TL494 | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2VT1, 2VT2 | Биполярный транзистор | КТ646А | 2 | Поиск в магазине Отрон | В блокнот | ||
| 2VT3-2VT6 | MOSFET-транзистор | IRFZ44 | 4 | Поиск в магазине Отрон | В блокнот | ||
| 2VD1, 2VD2 | Диод | КД510А | 2 | Поиск в магазине Отрон | В блокнот | ||
| 2VD3-2VD11 | Диод | КД213А | 9 | Поиск в магазине Отрон | В блокнот | ||
| 2VD12 | Диод | КД522А | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2С1, 2С2, 2С5, 2С6 | Конденсатор | 0. 01 мкФ | 4 | Поиск в магазине Отрон | В блокнот | ||
| 2С3 | Электролитический конденсатор | 10мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2С4 | Конденсатор | 1000 пФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2С7, 2С8, 2С15, 2С16 | Электролитический конденсатор | 2200мкФ | 4 | 2С7, 2С8-на 16В;2С15,2С16-на 50В | Поиск в магазине Отрон | В блокнот | |
| 2С9, 2С10, 2С13, 2С14 | Электролитический конденсатор | 470мкФ | 4 | Поиск в магазине Отрон | В блокнот | ||
| 2С11, 2С12 | Электролитический конденсатор | 4700мкФ | 2 | на 35В | Поиск в магазине Отрон | В блокнот | |
| 2С17 | Электролитический конденсатор | 100мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2R1 | Резистор | 470 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2R2 | Резистор | 33 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2R3,2R4 | Резистор | 4. | 2 | Поиск в магазине Отрон | В блокнот | ||
| 2R5 | Резистор | 10 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2R6 | Резистор | 15 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2R7, 2R8 | Резистор | 51 Ом | 2 | Поиск в магазине Отрон | В блокнот | ||
| 2R9, 2R10 | Резистор | 1 кОм | 2 | Поиск в магазине Отрон | В блокнот | ||
| 2R11-2R14, 2R20 | Резистор | 10 Ом | 5 | Поиск в магазине Отрон | В блокнот | ||
| 2R15, 2R16 | Резистор | 22 Ом | 2 | 1Вт | Поиск в магазине Отрон | В блокнот | |
| 2R17 | Подстроечный резистор | 4. 7кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| 2R18, 2R19 | Резистор | 47 кОм | 2 | Поиск в магазине Отрон | В блокнот | ||
| 2DR1-2DR5 | Дроссель | 5 | Поиск в магазине Отрон | В блокнот | |||
| 2Т1 | Трансформатор | 1 | Поиск в магазине Отрон | В блокнот | |||
| К1 | Реле | 1 | на 12В | Поиск в магазине Отрон | В блокнот | ||
| Добавить все | |||||||
8 кОм
2 кОм
7 кОмСкачать список элементов (PDF)
Теги:
- УНЧ
- Sprint-Layout
Усилитель для сабвуфера на TDA7294 (мостовая схема)
Усилитель для сабвуфера на TDA7294 (мостовая схема)Вступление.
Эти статьи предназначены для начинающих радиолюбителей.
Усилитель для сабвуфера делал не из-за отсутствия или экономии денег, а интереса
ради. Параллельно со мной делал то же самое мой сын (уже сделал 2 штуки).
Я не меломан и не аудиофил, но музыку люблю, часто слушаю. Слухом не обделен,
в тоже время, я не понимаю людей, которые начинают читать сотые доли нелинейных
искажений, говорить о направленности проводов и слышимости верхних частот чуть
ли ни ультразвукового диапазона. Все это фигня и называется словом — «болезнь».
Не все люди наделены идеальным слухом, поэтому у каждого свой потолок. Главное
в музыке, что бы она доставляла удовольствие. Если Вам нравится звучание вашей
магнитолы, акустики, усилителя, то вот Вам и счастье. Теперь осталось только
сделать усилитель и блок питания к нему (преобразователь напряжения).
Усилитель для сабвуфера на TDA7294 (мостовая схема).
Почему TDA7294? Очень дешево для начинающих, хорошие параметры. Усилитель очень
прост в изготовлении. Печатных плат полно в Интернете. Я делал свою печатку
под свой корпус. Не зацикливайтесь на поисках идеальной платы. Берите ту, которая
устраивает Вас по конструкции и размерам. Работать будут практически любые платы,
в которых не допущены ошибки. Желательно, что бы земля сходились в одной точке,
но если это не так, то не факт, что схема не будет работать или возбуждаться.
На моей плате 1 и 4 выводы микросхемы подходят к земле не по отдельности, а
соединены последовательно. Все работает без проблем. Если вы впервые собираете
такие схемы, то лучше всего собрать типовую схему включения. Все схемы типа
Сырицо и другие самоделки могут не пойти, так как они подгонялись авторами под
себя и под свои детали. Типовая схема включения не критична к применяемым деталям
и при правильном монтаже начинает работать сразу.
Конденсаторы по питанию не
обязательно большой емкости. 2200 мкФ за уши. Большим минусом схемы является
тепловыделение, поэтому радиатор побольше. Я применил то, что было под рукой
(оказался маловат), сильно греется, пришлось ставить три вентилятора 50х50 мм
(теперь радиатор слегка теплый). Если есть возможность, лучше ставить большой
радиатор, не надеясь на вентиляторы, так как вентиляторы могут отказать. Они
в компьютерах то недолго работают, а в багажнике и подавно загнутся раньше времени.
Еще одна прописная истина — микросхемы на радиатор только через изоляционные
прокладки и желательно термопаста.
Моя печатная плата рабочая на все 100%. Делалась утюжной технологией. Если кто
будет ее повторять, то пропаяйте дорожки питания и выход на динамик. Печатка
делалась программой TraxMaker. Файл здесь.
Пару слов про кроссовер. Схема из сайта Шихатова. Схема объяснений не требует.
У меня не пошла микросхема 544УД2 и ее зарубежный аналог (поменял несколько
микросхем).
Возбуждалась на частоте около 1 МГц. Поменял ее на УД6 и все стало
нормально. Файл печатки здесь. Переменники используйте
хорошие иначе не миновать треска в динамике.
Конструкция корпуса у каждого своя, я делал по старой проверенной технологии
из фольгинированного текстолита. Стоит он недорого, хорошо обрабатывается, корпус
получается крепкий и красивый. Покрашен антигравием. Разъем под питание и динамик
самодельный, использовал часть мощного реле. Усилитель представляет собой законченную
конструкцию. При 35 вольтах выдает 180 Вт неискаженного сигнала (по осциллографу).
|
усилитель |
кроссовер |
|
усилитель |
усилитель |
кроссовер |
кроссовер |
PS: Для меня усилитель обошелся дешево, но если у вас нет запаса деталей и
Вам предется все покупать, то это будет представлять определенную сумму денег.
Вначале посчитайте затраты, а потом беритесь за работу. В любом случаи данный
усилитель идеально подходит для начального уровня.
Вопросы в гостевую.
Помогите найти замену платы с микросхемой Tda7294
- Статус
- Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Перейти к последнему
#1
- #1
Привет всем,
В настоящее время я пытаюсь починить сабвуфер, который у меня есть, и я думаю, что испортил плату усилителя.
Пытался найти замену и не нашел.
Пытался связаться с производителем, но он отказался его предоставить.
Плата на микросхеме Tda7294,
На прикреплённом изображении плата, которую я хочу заменить.
Может кто подскажет?
Заранее спасибо
Последнее редактирование:
#2
- #2
Привет всем,В настоящее время я пытаюсь починить сабвуфер, который у меня есть, и я думаю, что испортил плату усилителя.
Пытался найти замену и не нашел.
Пытался связаться с производителем, но он отказался его предоставить.
Плата на микросхеме Tda7294,
На прикреплённом изображении плата, которую я хочу заменить.Может кто подскажет?
Заранее спасибо
Нажмите, чтобы развернуть…
На Фли-Бэй есть миллионы предварительно собранных микросхем-усилителей.
Какое напряжение питания? Это раздельное питание?
Если вы не можете ответить на эти простые вопросы, отойдите от паяльника.
#3
- #3
извините, вы правы,
я забыл прикрепить фотографии с информацией,
и я должен сказать, что паяльник мне нравится
это спецификация с сайта производителя:
Драйвер 8” НЧ
4 Ом Среднеквадратичная мощность 100 Вт
Общий КПД >80 %
Частотная характеристика 45–150 Гц
Переменная кроссовера от 50 Гц до 150 Гц
Искажение <1 %
Отношение сигнал/шум ≥90 дБ
Усиление басов (35 Гц) +6 дБ
Чувствительность на входе 5 мВ
Чувствительность при автоматическом включении 115 мВ
Температура 65°C
Чувствительность на входе высокого уровня 1,2 В
Чувствительность на выходе высокого уровня 1,2 В продам любую запчасть.
Hi FI активный сабвуфер SUB 8 Creative Subwoofer, Просмотр активного сабвуфера в Китае, аудио в прямом эфире Подробная информация о продукте от Vistron (Dongguan) Audio Equipment Co., Ltd. на Alibaba.com
Я также думаю об использовании различных деталей, но это связано с управлением панель, отвечающая за режим ожидания/фазу/громкость и т. д., поэтому нужно что-то, что можно к ней подключить.
Последнее редактирование:
#4
- #4
Невозможный.Ни один громкоговоритель не имеет эффективности даже близкой к 80%. Все, что превышает 1%, является замечательным.
Ни один усилитель класса AB не имеет эффективности близкой к 80%.
Вы, «производитель», торгуете змеиным маслом. Это ничем не отличается от автомеханика, который продает вам жидкость для поворотников. Я реконструировал десятки потребительских аудиопродуктов, и большинство «производителей» просто смешали кучу дешевого хлама, который построил кто-то другой. Это касается даже «высоких» потребительских товаров, таких как Onkyo, которые, к их чести, создают свои собственные усилители, но все ЦАПы, платы управления, DSP и т.
д. являются «встроенными решениями», которые они просто соединяют там. Это точно такое же барахло, которое вы покупаете на Блошиной бухте. Это заставляет меня задаться вопросом, есть ли в штате некоторых из этих «производителей» настоящий инженер, потому что любой, кто хоть немного разбирается в электронике, может делать то же, что и они, и делать это лучше.
Я вытащил из мусорного бака сабвуфер JVC. Усилитель мощности сгорел. Я поставил туда дешевую плату TDA, которую купил за 10 долларов. Зафиксированный. Это кусок дерьма, но он был куском дерьма, когда был совершенно новым.
#5
- #5
А как насчет этого?:
Dayton Audio SA100 100 Вт Пластинчатый усилитель для сабвуфера
#6
- #6
Как насчет этого ?:Dayton Audio SA100 100 Вт пластинчатый усилитель для сабвуфера
Нажмите, чтобы развернуть.
Это, вероятно, лучше, чем то, что они добавляют в большинство сабвуферов из крупных магазинов.
Я не думаю, что вы можете превзойти это за деньги, если вы не хотите пойти по-настоящему дешево и связать кучу барахла Flea Bay вместе.
У меня есть кое-что из Dayton Audio. Это высший класс за эти деньги.
#7
- #7
забавно, что вы упомянули историю JVC, @Fast Eddie D,
я также нашел этот сабвуфер в мусорном баке, он не работал из-за неисправного чипа и вздутого конденсатора,
и этот производитель считается одним из лучших производителей динамиков здесь.
, и эта подмодель должна подойти для небольшой системы. Мне просто очень хотелось принять вызов.@DUG, это может быть хорошим решением, если я не смогу найти замену для этой платы,
#8
- #8
Мне эта плата усилителя не кажется «испорченной» (в ней нет прожженных дырок или чего-то подобного), что с ней не так, кроме, возможно, плохого TDA? Я только замечаю подозрительный черный монтажный клей, этот материал должен быть удален как можно скорее, а детали, покрытые им, проверены на предмет коррозии / заменены, если это необходимо.
#9
- #9
Проблема в другой стороне,
Соединения tda испортились, некоторые из них потеряли соединение и остался только пластик, мне удается сделать sove override , но все еще не работает, он больше не перегорает предохранители, но он просто застрял в режиме ожидания
#10
- #10
Плата была плохо собрана, и она перегревалась. Вероятно, он изначально не был должным образом спроектирован.
#11
- #11
Это связано с тем, что некоторые микросхемы TDA имеют отдельные выводы для питания выходного каскада. Если вы сначала включите каскады драйвера, он будет дымить на одном из выходных устройств. Цель состоит в том, чтобы вы могли подавать более высокое напряжение питания на каскады драйвера, позволяя управлять МОП-транзисторами ближе к насыщению.
И в любом случае чипы TDA не очень хороши для Hi-Fi, потому что они имеют растущие искажения с частотой. Тем не менее, это логичный выбор для дешевого сабвуфера. Их можно легко и без проблем запараллелить, в отличие от популярных микросхем BJT. Некоторые из них предназначены для параллелизма. Таким образом, с мостовой/параллельной схемой вы можете получить много энергии по очень низкой цене.
#12
- #12
Вероятно, это TDA, так как больше ничего не выйдет из строя.
Разве блок питания не умер?
Отрежьте штифты TDA как можно выше, затем нагрейте штифты, быстро захватите длинногубцами и вытащите их. Не самая легкая работа, но я выполнял ее без особого горя.
№13
- №13
Привет,
Спасибо
Блок питания работает нормально, и мне удалось снова заменить чип, теперь он почему-то всегда находится в режиме ожидания и не включается ��
Показать скрытый контент низкого качества
- Статус
- Эта старая тема закрыта.
Делиться:
Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Электронная почта Делиться Связь
Верх Низ
Salcon Electronics TDA7294 Single IC Class AB MONO Плата аудиоусилителя для сабвуфера, автомобильной аудиосистемы, домашнего кинотеатра, аудиоусилителя (настоящая среднеквадратичная мощность 100 Вт, моно) Электронные компоненты Электронный комплект для хобби Цена в Индии
Материал: стекловолокно Вес: 324 Подробнее
Технические характеристики
В коробке
- 1x 7294 Аудиоплата
Общий
Бренд
- SALCON Electronics
Model , ADIOLIO, MoniO, MoniO, MoniO, Monio, Monio, Monio, Monio, Monio, Monio, Monio, Monio, Monio, Monio, Monio, , . Тип
- Электронные компоненты
Минимальный возраст
- 12
ROHS Complaint
- Yes
Material
- Fiber Glass
Dimensions
Width
- 7 см
Высота
- 5 см
Вес 2 0 9200
2
Power Features
Battery Type
- NA
No Of Batteries
- NA
Battery Size
- NA
Источник питания
- Постоянный ток
Потребляемая мощность
- 100
- 03
Other Power Features
- Audio Amplifier
Ratings & Reviews
21 Ratings &
5 Reviews
5★
4★
3★
2 ★
1 ★
10
3 9009
99918918918
918918
9000 9000
9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000
3
4
5
Просто вау!
Good Quality Product 👍
READ MORE
Atharva Parchure
Certified Buyer, Ratnagiri District
Apr, 2021
Permalink
Report Abuse
4
Very Good
Nice
READ MORE
Flipkart Клиент
Сертифицированный покупатель, Музаффарпур
Январь 2021 г.
Permalink
Report Abuse
1
Unsatisfactory
Used product
READ MORE
Kalyan Led
Certified Buyer, Kolkata
Apr, 2021
Permalink
Report Abuse
4
Very Good
Awesom
ПОДРОБНЕЕ
Клиент Flipkart
Сертифицированный покупатель, Dhanbad
Июнь, 2021
Постоянная ссылка
Сообщить о нарушении
1
не соответствовал ожиданиям
Плохое качество и радиатор, поэтому чип не работает
Читать подробности
Sanjay Prasad
Сертифицированный покупатель, Varanasi
Apr, 2021
Permombalink
Abo Все 5 отзывов
Вопросы и ответы
Q:6 дюймовый сабвуфер подходит или нет?
A:Да
DiyCart
Flipkart Seller
Сообщить о нарушении
Читать другие ответы
В: Используйте 10-дюймовый сабвуфер.
д. являются «встроенными решениями», которые они просто соединяют там. Это точно такое же барахло, которое вы покупаете на Блошиной бухте. Это заставляет меня задаться вопросом, есть ли в штате некоторых из этих «производителей» настоящий инженер, потому что любой, кто хоть немного разбирается в электронике, может делать то же, что и они, и делать это лучше.
..
Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Аудиоусилитель (100 Вт RMS моно)
