Из чего состоит электрод. Сварочные электроды: состав, типы, характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое сварочный электрод. Из каких частей состоит электрод. Какие бывают типы обмазки электродов. Как правильно выбрать электрод для сварки. На что обратить внимание при покупке электродов.

Содержание

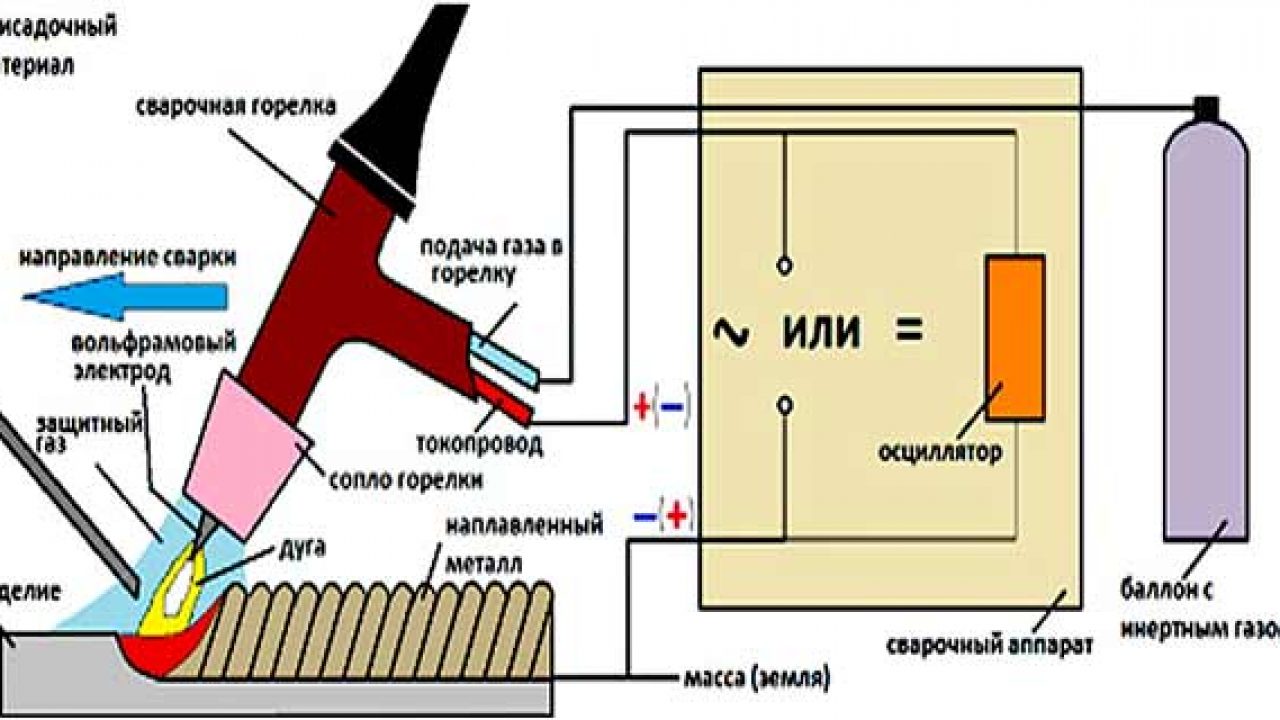

Что представляет собой сварочный электрод

Сварочный электрод — это ключевой элемент при ручной дуговой сварке. Он представляет собой металлический стержень, покрытый специальной обмазкой. Основные составляющие электрода:

Сердечник — металлический стержень, изготовленный из сварочной проволоки. Обеспечивает подвод тока к свариваемому изделию.
Обмазка — специальное покрытие из порошка и связующих компонентов. Защищает сварочную ванну, стабилизирует горение дуги.
Неомедненный конец длиной около 3 см для зажима в электрододержателе.
Зачищенный кончик для облегчения зажигания дуги.

При сварке сердечник плавится, а обмазка сгорает, образуя защитную газовую и шлаковую оболочку вокруг сварочной ванны. Это обеспечивает качественное формирование сварного шва.

Основные типы обмазки сварочных электродов

Существует 4 основных типа обмазки сварочных электродов:

Основная (например, УОНИ-13/45)
Рутиловая (АНО-4, МР-3, ОЗС-12)
Кислая
Целлюлозная

Каждый тип обмазки имеет свои особенности и область применения. Какой тип выбрать? Это зависит от свариваемого металла и условий сварки.

Основная обмазка

Электроды с основной обмазкой подходят для сварки ответственных конструкций. Их особенности:

Работают только на постоянном токе
Обеспечивают высокое качество сварного соединения
Подходят для низколегированных и углеродистых сталей
Требуют тщательной подготовки свариваемых кромок

Рутиловая обмазка

Электроды с рутиловой обмазкой универсальны и просты в использовании:

Работают на постоянном и переменном токе
Легко зажигают и поддерживают дугу
Характеризуются низким разбрызгиванием металла
Подходят для сварки в любых пространственных положениях

Как выбрать диаметр электрода для сварки

Выбор подходящего диаметра электрода — важный фактор качественной сварки. От чего зависит выбор диаметра?

Толщина свариваемого металла: чем толще металл, тем больше диаметр электрода
Пространственное положение шва: для вертикальных и потолочных швов используют электроды меньшего диаметра
Сила сварочного тока: диаметр электрода должен соответствовать силе тока сварочного аппарата

В быту обычно используют электроды диаметром от 2,5 до 4 мм. Для тонкого металла (менее 1,5 мм) дуговая сварка не рекомендуется.

Маркировка сварочных электродов

Маркировка электродов содержит важную информацию для сварщика. Что означают буквы и цифры в маркировке?

Первые буквы обозначают тип обмазки (Э — для углеродистых сталей, УОНИ — для низколегированных)

Цифры указывают на прочность наплавленного металла (в кгс/мм²)
Последние цифры — модификация электрода

Например, маркировка УОНИ-13/55 означает:

УОНИ — универсальный электрод с основным покрытием
13 — содержание легирующих элементов
55 — временное сопротивление разрыву 55 кгс/мм²

Особенности применения различных типов электродов

Выбор типа электрода зависит от свариваемого металла и условий сварки. Какие электроды для чего применяются?

Для углеродистых и низколегированных сталей: УОНИ-13/55, МР-3, АНО-4
Для нержавеющих сталей: ОК 61.30, ЦЛ-11
Для чугуна: ЦЧ-4, МНЧ-2
Для алюминия: ОЗА-2, ОЗАНА-1

При выборе электродов следует учитывать рекомендации производителя по силе тока и полярности сварки.

Правила хранения и подготовки электродов к сварке

Правильное хранение и подготовка электродов влияют на качество сварки. Как обеспечить сохранность электродов?

Хранить в сухом помещении при температуре не ниже 15°C
Избегать механических повреждений обмазки
Перед сваркой прокалить электроды при температуре 250-300°C в течение 1-2 часов
Не допускать отсыревания электродов

Отсыревшие электроды приводят к образованию пор в сварном шве и снижению его прочности.

На что обратить внимание при выборе электродов

Качество электродов напрямую влияет на качество сварного соединения. Какие признаки указывают на высокое качество электродов?

Равномерная толщина обмазки по всей длине электрода
Отсутствие трещин, сколов и других повреждений обмазки
Наличие маркировки на обмазке
Отсутствие следов коррозии на металлическом стержне
Соответствие заявленным характеристикам при сварке

При покупке электродов следует обращать внимание на срок годности и условия хранения. Некачественные или просроченные электроды могут привести к дефектам сварного шва.

Основные характеристики сварочных электродов. Типы обмазки

В настоящее время существует множество различных методов сварки, однако метод ручной дуговой сварки, по прежнему является наиболее удобным и востребованным.

Удобство и скорость сварочных работ, а также качество шва напрямую зависят от правильно подобранных электродов.

Выбор качественных сварочных электродов для ручной дуговой сварки, для неопытного сварщика, может стать нелегкой задачей.

Например, как определить подходящий диаметр электрода для сварки определенной толщины металла, или какой ток нужно выбрать для обеспечения качественного сварного шва?

Электрод -это…

Сварочный электрод представляет собой стержень из электропроводного материала или сварочная проволока- называемая сердечник. Сердечник обеспечивает подвод тока к свариваемому изделию и имеет специальное покрытие состоящее из порошка и клейкой массы, называемое обмазкой.

При выполнении сварочных работ стержень плавится, а обмазка при сгорании создает газовую защиту шва от негативного действия кислорода и образует защитный шлаковый слой.
Один конец стержня длинной около 3см не имеет покрытия и предназначен для зажатия в электрододержателе и обеспечения электрического контакта. Другой край немного счищается для более легкого зажигания дуги, за счет контакта с изделием.

Разновидности покрытия электродов

Существует 4 типа обмазки (покрытия):

основная (УОНИ-13/45),
рутиловая (АНО-4, МР-3, ОЗС-12),
кислая,
целлюлозная.

Существуют и смешанные типы покрытий. Для осуществления сварочных работа с использованием только постоянного типа тока- подходят электроды с основным и целлюлозным типом покрытия.

Такие электроды подходят для сваривания ответственных конструкций, для обеспечения максимального качества сварного соединения.

Целлюлозная обмазка до 50% состоит из органических компонентов, чаще всего, целлюлозы. Металлическое изделие, наплавленное такими электродами, имеет химический состав соответствующий полуспокойной или спокойной стали, но имеет повышенное содержание водорода.

Рутиловая обмазка подходит для сварки на постоянном и переменном токе. Такие электроды легко поджигаются и характеризуются низким разбрызгиванием металла. Применяются на сварочных аппаратах имеющих низкое напряжение холостого хода.

Кислая обмазка состоит из оксида железа, марганца или кремния. Сварной шов при использовании таких электродов склонен к появлению горячих трещин. Для сварки подходят аппараты с постоянным или переменным током. Использование электродов с кислой обмазкой обеспечивает легкое отделение шлака.

Существует ограничение на использование такого типа электродов в закрытых помещениях, поскольку они опасны для здоровья. Химический состав конструкционных элементов электрода имеет особое значение. Правильно подобранный состав и баланс составляющих должен быть схож с свариваемым металлом, обеспечивать низкую температуру плавления и короткий период затвердения. Именно по этому,различают электроды для: углеродистых, легированных, высоколегированных, нержавеющих, жаростойких сталей, алюминия и чугуна и различных сплавов.

Прежде чем приступать к сварке , нужно обязательно проверить нет ли механических повреждений на электродах, поскольку добиться стабильной дуги, в таком случае, не получится.

Также, обязательным условием является не превышение допустимого уровня влажности электрода.

Добиться качественного шва отсыревшими, из-за неправильного хранения электродами, Вам вряд ли удастся.
Для обеспечения сухости электродов- используют специальные печи. Но в бытовых условиях сушат и при помощи обычных духовок.

В быту, чаще всего сваривают изделия металлопроката из конструкционных сталей, причем толщина изделий обычно не велика. Выбираются жлектроды для сварки черных сталей (АНО-4, АНО-21, АНО-36, УОНИ 13/55, УОНИ 13/65 и др.)

Наиболее подходящие для таких целей электроды с основной, рутиловой или смешанной обмазкой.

Опубликовано: 18.03.2016

Вернуться к списку новостей

Электроды для ручной электродуговой сварки

Лучшим устройством для сварки в быту является инверторный сварочный аппарат работающий от домашней сети электропитания. Он находит применение при проведении ремонтных работ, благоустройству территории, строительстве. Удобство достигается за счет компактных размеров, большому количеству опций, в том числе облегчающих использование новичками, а также широкому ассортименту применяемых покрытых плавящих электродов. Какие электроды выбрать для сварки зависит от состава и толщины соединяемых деталей.

По своей конструкции электрод состоит из стержня, материалом которого служит сварочная проволока соответствующей ГОСТ 2246-70, покрытого особым составом. Какую марку электродов выбрать, зависит от состава свариваемых деталей, тип электрода определяется сплавом сварной проволоки. В процессе сварочных работ происходит расплавление сердечника, а элементы обмазки создают слой шлака, создавая защиту области сваривания.

Виды покрытия электродов

Какие электроды выбрать новичку при работе, от этого будет зависеть вид обмазки, подразделяющейся на:

основной — используется при сварке ответственных участков,
рутиловое — находит применение на любом токе, при работе создает небольшое количество брызг,
кислое — не применяется в плохо проветриваемых помещениях из-за своей токсичности, однако создает легко отделяемый шлак,
целлюлозное — как и основное покрытие применяется на ответственных участках.

В домашнем применении, зачастую, применяют электроды, покрытые основной или рутиловой обмазкой.

Распространенные виды электродов применяемые в домашней мастерской

Среди домашних мастеров широкое распространение получили электроды с основной обмазкой марки УОНИ 13/55. Они используются на постоянном, обратнополярном токе на изделиях из низколегированных и углеродистых металлов. При этом удается получить морозоустойчивые швы, стойкие к ударным нагрузкам и имеющими пластичную структуру. Из недостатков можно выделить необходимость тщательной подготовки свариваемых кромок.

Любое загрязнение приведет к образованию пор, снижающих качество шва.
Распространенные рутиловые электроды марки МР-3 используют с теми же видами стали, что и УОНИ 13/55, но на постоянном токе прямой полярности. Из-за образования малого количества брызг, появляется возможность проводить работы в любом положении и на загрязненных кромках, имеющих следы окисления. Также используются АНО-4 и ОЗС-12 для высокоуглеродистых сталей, а ОК 63. 34 и ОК 61.30 применяются для нержавеек.

Как выбрать подходящий диаметр электрода?

На рынке представлен большой размерный ряд электродов, начиная от 1,5 миллиметров и до 6 миллиметров. В быту, чаще всего, применяются диаметры от 2,5 до 4 миллиметров. Для соединения деталей, имеющих толщину менее 1,5 миллиметров, дуговая сварка не применяется. При этом диаметр электрода выбирают исходя из толщины свариваемых деталей, а ток выбирают в соответствии с рекомендациями производителя. Несоблюдение данных правил приводят к появлению большого количества пор.

Маркировка электродов ESAB

Для дуговой ручной сварки широкое распространение получили изделия производства шведской компании ESAB. Несмотря на высокую цену, они популярны из-за своего стабильного качества. Маркировка состоит из букв ОК и четырех цифр. Так, например, 46.00 аналогичны МР-3. Особенности применения всегда можно узнать из информации предоставленной производителем.

Выбор качественных сварочных электродов

Правильный выбор напрямую влияет на конечный сварной шов. Так покрытие необходимо выбирать с равномерной толщиной на всей площади. Покрытие не должно отделяться от стержня, в противном случае велик риск заводского брака или долгого хранения. Необходимо предохранять электроды от намокания и приобретать их в заводской упаковке.
