Из чего состоит магнитный пускатель. Магнитный пускатель: устройство, принцип работы и применение

Что такое магнитный пускатель. Как устроен магнитный пускатель. Для чего используются магнитные пускатели. Какие бывают виды магнитных пускателей. Как работает магнитный пускатель.

Что такое магнитный пускатель и для чего он нужен

Магнитный пускатель — это электромеханическое устройство, предназначенное для дистанционного управления электродвигателями и другими мощными электрическими нагрузками. Основные функции магнитного пускателя:

• Включение и отключение электродвигателей
• Защита электродвигателей от перегрузок и коротких замыканий
• Реверсирование направления вращения электродвигателей
• Дистанционное управление электрическими устройствами

Магнитные пускатели широко применяются в промышленности для управления электроприводами станков, конвейеров, насосов, вентиляторов и другого оборудования. Они позволяют безопасно коммутировать большие токи нагрузки с помощью слаботочных цепей управления.

Устройство и принцип работы магнитного пускателя

Конструктивно магнитный пускатель состоит из следующих основных элементов:

• Электромагнитная катушка
• Подвижный якорь
• Система главных силовых контактов
• Дугогасительная камера
• Вспомогательные контакты
• Тепловое реле защиты от перегрузки

Принцип работы магнитного пускателя основан на действии электромагнитного поля. При подаче напряжения на катушку создается магнитное поле, которое притягивает подвижный якорь. Якорь механически связан с системой главных контактов, которые замыкаются и подают питание на нагрузку. При снятии напряжения с катушки якорь возвращается в исходное положение под действием возвратной пружины, размыкая силовые контакты.

Виды магнитных пускателей

По конструктивному исполнению магнитные пускатели подразделяются на следующие основные виды:

• Нереверсивные — для управления в одном направлении
• Реверсивные — для изменения направления вращения двигателя
• Защищенного исполнения — для работы в запыленных помещениях
• Пылевлагонепроницаемые — для работы в тяжелых условиях
• Взрывозащищенные — для взрывоопасных зон

По номинальному току различают пускатели от 10А до 400А и выше. Выбор пускателя осуществляется исходя из мощности и типа управляемой нагрузки.

Преимущества применения магнитных пускателей

Основные достоинства использования магнитных пускателей для управления электродвигателями:

• Возможность дистанционного управления
• Высокая коммутационная способность
• Наличие встроенной защиты от перегрузок
• Высокая надежность и длительный срок службы
• Простота монтажа и обслуживания
• Возможность автоматизации процессов

Это делает магнитные пускатели незаменимыми устройствами для построения систем управления промышленным электроприводом.

Особенности выбора магнитного пускателя

При выборе магнитного пускателя необходимо учитывать следующие основные параметры:

• Номинальное напряжение и ток нагрузки
• Мощность и тип управляемого электродвигателя
• Категория применения (AC-3, AC-4 и т.д.)
• Требуемый режим работы (продолжительный, повторно-кратковременный)
• Необходимость реверса
• Условия эксплуатации (пыль, влажность, температура)

Правильный выбор пускателя обеспечивает надежную и безопасную работу электропривода. Для сложных применений рекомендуется обращаться к специалистам.

Схемы подключения магнитных пускателей

Существует несколько базовых схем подключения магнитных пускателей:

• Прямой пуск — простое включение/выключение двигателя
• Реверсивная схема — для изменения направления вращения
• Схема пуска «звезда-треугольник» — для снижения пусковых токов
• Каскадная схема — для последовательного запуска нескольких двигателей

Выбор конкретной схемы зависит от требований технологического процесса и особенностей управляемого оборудования. Для сложных систем управления применяются программируемые логические контроллеры.

Техническое обслуживание магнитных пускателей

Для обеспечения надежной работы магнитных пускателей необходимо проводить их регулярное техническое обслуживание, которое включает:

• Внешний осмотр и очистку от пыли
• Проверку состояния контактов и их очистку
• Проверку работы подвижной системы
• Контроль затяжки винтовых соединений
• Проверку срабатывания тепловой защиты
• Измерение сопротивления изоляции

Своевременное и качественное обслуживание значительно продлевает срок службы магнитных пускателей и повышает надежность работы электрооборудования в целом.

Магнитные пускатели. Виды и устройство. Работа и применение

Во время зарождения электротехники включение 3-фазных электродвигателей производилось с помощью обычных рубильников вручную. Рубильники не создавали безопасных условий, требовалось пульт управления соединять силовыми линиями. В течение дальнейшего прогресса развития процессов коммутации ученые изобрели такие устройства, как магнитные пускатели, которые не имели тех недостатков рубильника. Это коммутационное устройство обеспечивает подключение потребителя нагрузки дистанционно, дает возможность управления эксплуатацией оборудования.

Конструкция пускателя простая, так же, как и его принцип работы. Пускатель состоит из контактов двух видов: неподвижных и подвижных. При замыкании этих контактов электродвигатель запускается, а при разъединении контактов происходит остановка и выключение питания.

Магнитные пускатели предназначены в основном для управления работой 3-фазных электромоторов на дистанционном уровне.

Основные операции, проводимые с помощью магнитных пускателей – это запуск, отключение или реверс.

Вспомогательной функцией пускателя вместе с тепловым реле является защита электродвигателя от излишних нагрузок. Имеются схемы пускателей с ограничителями напряжения на основе полупроводниковых элементов. По схемам подключения нагрузки бывают реверсивными и нереверсивными.

По типу расположения магнитные пускатели классифицируются:

• Открытого типа. Располагают в защищенных шкафах, панелях, и других местах, не доступных для влаги, пыли и других вредных факторов.
• Защищенного исполнения. Монтируются в помещениях с пониженным содержанием пыли в воздухе, исключающих доступ воды к устройству.
• Влагонепроницаемого исполнения. Монтируются внутри зданий, снаружи под оборудованными навесами от воды и солнца.

Вспомогательная классификация:

• Блок с кнопками на корпусе пускателя. Пускатели без реверса имеют две кнопки: Пуск и Стоп, устройства с реверсом оснащены тремя кнопками, две из них те же, что и в прошлом виде, добавлена кнопка Пуска назад. Некоторые исполнения устройств предусматривают лампу, сигнализирующую включение.
• Устройства со вспомогательными контактами сигналов и блокировок. Применяются в различных сочетаниях, как замыкающие или разъединяющие. Контакты бывают встроенными, либо выполнены на отдельной подставке. Иногда вспомогательные контакты применяются в общем составе схемы пускателя. В устройствах с реверсом с помощью дополнительных контактов выполняется электрическая блокировка.
• Значение напряжения и тока силовой обмотки.
• Тепловое реле. Его свойство – это ток номинала, при котором реле не срабатывает на средних настройках. Это значение тока может регулироваться в некоторых пределах от номинального значения тока.

Некоторые магнитные пускатели комплектуются ограничителями напряжения и другими блокировками.

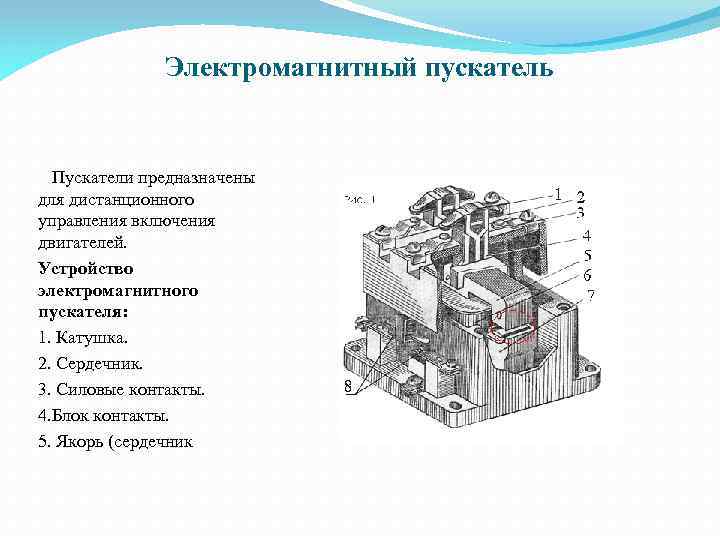

Конструктивные особенности

Все устройство пускателя делится на две половины: верхнюю и нижнюю. В верхней половине расположены двигающиеся контакты вместе с камерой гашения дуги. Там же расположена и подвижная часть магнита. Она действует на силовые контакты.

Катушка находится в нижней части вместе с возвратной пружиной. Свойством пружины возврата является возвращение верхней половины в исходное состояние после отключения питания на обмотке. Так осуществляется разъединение силовых контактов.

В устройство двух половин электромагнита включены пластины Ш-образной формы. Они изготовлены из электромагнитной стали. Для катушки используется медный провод с расчетным количеством витков, которые рассчитаны на эксплуатацию с напряжением питания определенных значений, начиная от 24 вольт и до 380 вольт. При поступлении напряжения в обмотке образуется магнитное поле. Две половины пытаются соединиться, образуется замкнутый контур. При отключении напряжения магнитное поле также исчезает, верхняя половина отходит на свое первоначальное место под действием пружины.

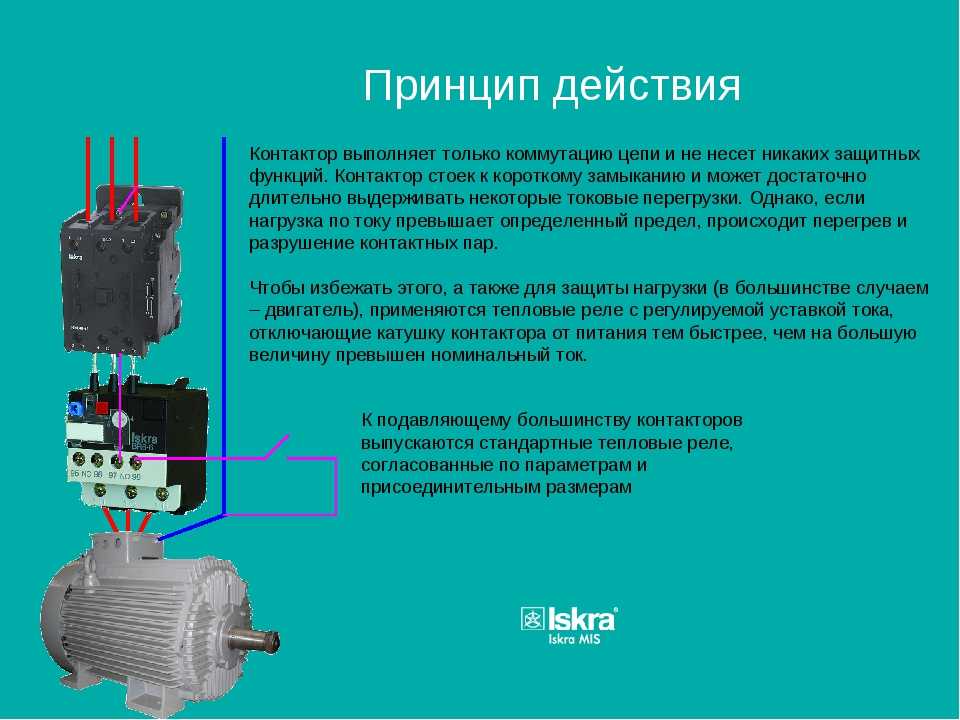

Принцип действия

Название устройства говорит о его способе работы. Он действует по принципу электромагнита, во время прохождения тока по катушке. После притягивания контактов электродвигатель запускается.

1 — Подвижные контакты
2 — Подвижный якорь
3 — Пружины
4 — Катушка
5 — Стационарный сердечник
6 — Подвижный сердечник
7 — Стационарные контакты

Общее устройство состоит из основной части и якоря, который двигается по направляющим. Проще сказать, что все магнитные пускатели выполнены в виде большой кнопки с клеммами силовых контактов, и неподвижных контактов.

Двигающаяся часть имеет мостик с контактами, который обеспечивает разрыв цепи в двух местах, для выключения напряжения. Также мостик служит для качественного соединения проводов во время подключения схемы в действие. Система проверяется вручную. Надавливают на якорь и чувствуют усилие пружин, которое при работе преодолевается электромагнитом. При отпускании якоря контакты возвращаются назад.

В работе подобное управление не требуется, оно нужно для контроля. Реально применяется дистанционная форма подключения электромагнитным полем, которое возникает в обмотке от электрического тока. Шихтованный магнитопровод обеспечивает хорошую проводимость тока.

Когда в цепи отсутствует электрический ток, то вокруг обмотки магнитное поле исчезает, что приводит к отходу якоря в первоначальное положение. При подаче напряжения происходит обратный процесс. Рабочее включенное положение якоря влияет на функционирование устройства. В таком положении должно быть качественное соединение контактов. При малейшем ослаблении пружин контакты начинают подгорать, нагреваться, происходит отгорание концов проводов.

Установка и подключение

Для возможности качественной эксплуатации пускателей, их установку проводят на ровной неподвижной поверхности, вертикально. Устройства с тепловым реле нужно ставить так, чтобы не было разницы температуры с внешней средой.

Монтаж с нарушением приводит к ложным срабатываниям. Поэтому нельзя устанавливать магнитные пускатели в местах с вибрацией, ударами. Устройства с током номинала более 150 ампер при запуске сильно вибрируют и сотрясаются.

Корпус теплового реле может нагреться от других устройств. Это отрицательно действует на правильность работы пускателя. Поэтому не рекомендуется размещать пускатели рядом с горячим оборудованием.

При соединении провода с контактом пускателя, его конец загибают в виде кольца. Это не дает возникнуть перекосу пружинных шайб в зажиме. При подключении двух проводов с одним сечением, их располагают по двум противоположным сторонам от винта.

Перед монтажом концы проводов лудят. В многожильных проводах перед тем, как проводить лужение, концы скручивают. Концы алюминиевых проводов чистят надфилем, покрываются специальной пастой. Подвижные контакты и части пускателя смазывать запрещается. Перед запуском магнитные пускатели осматривают снаружи и контролируют исправность частей. От руки двигающиеся части должны легко перемещаться. Схема соединения сверяется.

Техническое обслуживание

Для качественного ухода за пускателем нужно знать возможные признаки поломок устройства. Обычно это высокая температура корпуса, сильное гудение.

Высокая температура устройства чаще всего связана с замыканием обмотки между витками. При осмотре катушки не должно быть трещин, нагара, повреждений, оплавления. В таких случаях необходима замена катушки. Чрезмерный нагрев происходит из-за увеличения напряжения питания выше номинала, при перегрузке, плохое качество контактов, их сильном износе. Сильное гудение пускателя может возникнуть по нескольким причинам. Чаще всего нужно проверить плотность прилегания якоря. Неплотность может возникнуть из-за загрязнения поверхности. Еще одной причиной может стать недостаточное напряжение сети, снижение его более 15 процентов, а также заедание подвижных элементов.

Для предотвращения таких поломок нужен постоянный уход. В общем, магнитные пускатели не нуждаются в дорогостоящих работах. Нельзя допускать внутрь грязи, влаги и пыли. Необходимо регулярно контролировать плотность прилегания и качество контактов. Составляют перечень работ по техническому уходу и ремонту электромонтерами-ремонтниками.

Программа обслуживания

• Внешний осмотр на повреждения, сколы корпуса, удаление грязи. Сколы и повреждения появляются от длительной вибрации, неправильного монтажа, дефектами. Если корпус поврежден настолько, что это препятствует его закреплению на поверхности, то корпус подлежит замене. Особое внимание уделяется контролю наличия всех пружинок и контактов.
• Ревизия механических деталей. Контролю подвергается пружина для разрыва контактов. Она не должна быть мягкой и слишком сжатой. При проверке хода якоря не допускаются заклинивания. Контроль хода проводится от руки.
• Чистка контактов – это мероприятие не должно проводиться, если магнитный пускатель исправен. Слой с хорошей проводимостью на контактах очень малой толщины. При каждой чистке надфилем контакты скоро сточатся. Чистка допускается лишь при возникновении нагара. При замыкании контактов должно быть плотное прилегание, без наклонов, смещений. Иначе нужна регулировка.
• Если в корпусе пускателя есть детали из металла, то нужно проверить отсутствие соединения их с силовыми контактами. Необходимо также прозвонить все силовые контакты между собой на отсутствие замыканий. Для этого пользуются тестером. Сопротивление изоляции не должно быть менее 0,5 Мом.

Похожие темы:

• Магнитное поле. Источники и свойства. Правила и применение
• Электромагнитные реле. Виды и работа. Устройство и применение
• Устройства плавного пуска (Софтстартеры). Виды и работа
• Виды реле и применение. Работа и назначение. Особенности

Магнитный пускатель

Магнитный пускатель — электромеханическое устройство представляющее собой нормально разомкнутый блок контактов, который под воздействием электрической катушки, при подаче на нее напряжения, замыкается. Магнитный пускатель может быть укомплектован тепловым реле, которое размыкает контакты при нагреве проводов более установленной величины. Возможна установка дополнительного блока контактов (нормально замкнутый + нормально разомкнутый.

Магнитные пускатели выпускаются согласно ГОСТ Р 50030. 4.1-2002 (МЭК 60947-4-1-2000) Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели ГОСТ 2491—82 «Пускатели электромагнитные низковольтные. Общие технические условия»

Магнитные пускатели изготавливаются нескольких габаритов- 1,2,3 и т.д. Чем больше габарит магнитного пускателя,тем более мощные электрические устройства можно с помощью него коммутировать. Выпускаются магнитные пускатели серий ПМЛ, ПМЕ, ПА и ПМА.Магнитные пускатели крепятся в электрических щитках или на дин-рейку или с помощью болтов.

Если вам необходимо установить или заменить магнитный пускатель, то вы можете воспользоваться услугой вызов электрика

Назначение магнитного пускателя

Магнитный пускатель предназначены для подключения электродвигателей, управления направлением вращения электродвигателей, коммутации электрических устройств, защиты электрических цепей и устройств от повреждений при перегрузке.

Устройство магнитного пускателя

Магнитный пускатель состоит из корпуса, электромагнитной катушки, блока контактов, пружины а также опционно тепловым реле и дополнительном блоком контактов.

Катушка магнитного пускателя

Электромагнитная катушка предназначена для замыкания блока контактов магнитного пускателя. Катушки отличаются размерами и напряжением,на которое они рассчитаны. При подаче напряжения на контакты катушки сердечник, который закреплен на подвижной части блока контактов, и проходящий внутри катушки под действием электро движущей силы сдвигается, что замыкает контакты. После снятия напряжения с контактов катушки подвижный блок контактов под действием пружины возвращается в исходное положение и блок контактов размыкается.

Катушки работают при напряжениях 380, 220, 12, 36 и 42 V. При подключении обязательно надо проверить соответствие маркировки напряжения на катушке и фактического напряжения.

Дополнительный блок контактов магнитного пускателя

Дополнительный блок контактов нужен для расширения возможностей по коммутации электромагнитного пускателя. Дополнительный блог контактов выполняется в варианте нормально замкнутый контакт + нормально разомкнутый контакт или 2 нормально замкнутых контакта + 2 нормально разомкнутых.

Тепловое реле магнитного пускателя

Тепловое реле защищает электрические устройства от перегрузки путем контроля температуры электрических жил. В случае перегрузки жилы нагреваются, тепловое реле это контролирует и размыкает цепь.

Сблокированный магнитный пускатель. Реверсивный магнитный пускатель.

Одним из основных применений магнитных пускателей является управление направлением вращения ротора электродвигателя, для чего два магнитных пускателя блокируется между собой. Иногда применяется также механическая блокировка, которая предохраняет в случае аварии или неправильного подключения магнитного пускателя от одновременного включения магнитного пускателя, что приводит к короткому замыканию.

Схема подключения сблокированного (реверсивного) пускателя

Что такое магнитный контактор?

Магнитный контактор — это устройство, работающее от магнетизма. Используется для размыкания и замыкания контактов в цепи управления двигателем, также может называться магнитным выключателем или контактором.

Магнитный контактор — это устройство, которое очень часто используется в промышленности. Коммерческие, крупные производства очень сильно зависят от этого устройства. С его помощью мы можем легко управлять тяжелыми нагрузками, такими как двигатели большой мощности.

Содержание

• Принцип работы магнитного контактора
• Основная конструкция магнитного контактора
  • 1. Железный сердечник
  • 2. Неподвижный сердечник
  • 3. Подвижный сердечник
  • 4. Катушка
  • Основной контакт
  • 10 5. Контакт 012
  • Вспомогательный контакт

Типы магнитных контакторов

• Контактор переменного тока
  • Магнитный контактор AC 1
  • Магнитный контактор AC 2
  • Магнитный контактор AC3
  • Магнитный контактор AC4
• Контактор постоянного тока
  • Магнитный контактор DC-1
  • Магнитный контактор DC-2
  • Магнитный контактор DC-5

2 Преимущества магнитных контакторов

Применение магнитных контакторов

• Магнитный пускатель двигателя
• Контактор управления освещением

В принципе, магнитный контактор работает по тому же принципу, что и реле, подключая и отключая электричество. Приводы аналогичны, в этом устройстве используется катушка, которая при наэлектризованной катушке создает магнитное поле.

Это магнитное поле может управлять контактами в магнитных контакторах. Что отличает магнитные контакторы от реле, так это то, что магнитные контакторы имеют главные контакты, а именно контакты, которые могут быть сделаны специально для управления фазой двигателя.

Принцип работы магнитного контактора

Когда электрический ток течет к катушке магнитного поля, расположенной в центральной части сердечника катушки. Это создаст магнитное поле, в котором силы магнитного поля преодолеют силу пружины, заставляя стальной сердечник двигаться вниз в этом состоянии (ВКЛ).

Два набора контакторов изменят рабочее состояние,

• Нормально замкнутый (НЗ) контактор разомкнет цепь точки контакта и
• Нормально разомкнутый контактор (НО) разомкнет контактную цепь, соединит цепь контакта момент, когда на катушку не течет ток, все магнитные поля контактора.

Основные элементы магнитных контакторов следующие.

1. Железный сердечник

Железный сердечник разделен на две части:

2. Фиксированный сердечник

Становится электромагнитом, когда на катушку подается напряжение.

3. Подвижный сердечник

Когда на катушку подается напряжение, магнитный контактор замыкается и заставляет подвижный сердечник скользить по неподвижному сердечнику.

4. Катушка

Катушка питается, чтобы замкнуть основные контакты, вспомогательные контакты используют энергию этой катушки для работы.

5. Свяжитесь с

Доступны в основном два типа.

Главный контакт

Главный контакт, также известный как « главный контакт », используется в силовой цепи для подключения электрической системы к нагрузке.

Основные контакты рассчитаны на сотни и более токов, а вспомогательные контакты рассчитаны на десятки и менее.

Вспомогательный контакт

Вспомогательный контакт используется с «схемой управления вспомогательным контактом » в качестве вторичного переключения. Контакты могут быть нормально разомкнутыми (НО) или нормально замкнутыми (НЗ). Нормально открытые контакты разомкнуты, когда контактор обесточен, а нормально закрытые наоборот.

Вспомогательные контакты могут пропускать небольшие токи, используемые для отображения состояния основных контактов. Другими словами, он обеспечивает интерфейс к системе управления.

Типы магнитных контакторов

Магнитные контакторы делятся в основном на две категории

• Контакторы переменного тока.
• Контактор постоянного тока.

Контактор переменного тока

Контакторы, которые используются с питанием переменного тока, подразделяются на 4 типа в зависимости от характера нагрузки и их использования следующим образом:

Магнитный контактор AC 1

Этот тип контактора полезен при резистивных нагрузках, таких как нагреватель и электропечь, а также неиндуктивных или слабоиндуктивных нагрузках, что означает, что коэффициент мощности нагрузки находится в диапазоне от 0,95 до 1.

AC 2 магнитный контактор

Для запуска двигателей с контактными кольцами. Подходит для использования с выдвижными грузами в качестве двигателя с контактными кольцами. В основном они предпочитают приложения с высоким крутящим моментом.

Магнитный контактор AC3

Подходит для пуска и останова нагрузки на двигателе до скорости двигателя с короткозамкнутым ротором. Этот тип контактора может выдерживать большой ток непрерывно. Пример – Лифты, подъемники.

Магнитный контактор AC4

Подходит для частых толчков цепи двигателя пуск-стоп и реверсирования вращения двигателя с короткозамкнутым ротором. Также используется при быстром пуске/остановке. Пример-краны.

Контактор постоянного тока

Ниже приведены типы контакторов постоянного тока.

Магнитный контактор DC-1

Подходит для индуктивных и слабоиндуктивных нагрузок, печей сопротивления, нагревателей.

Магнитный пускатель DC-2

Шунтовые двигатели, пусковые, остановочные, толчковые, динамического отключения

Магнитный контактор DC-5

Серийные двигатели, пусковые, импульсные, толчковые, динамическое торможение.

Преимущества магнитных контакторов

Преимущества использования реле и магнитных контакторов по сравнению с другими выключателями

1. Обеспечивает высокую безопасность для операторов

2. Обеспечивает простоту управления

3. Экономичен по сравнению с ручным управлением

4. Возможно управление с помощью автоматического устройства или дистанционное управление.

Применение магнитных контакторов

Ниже приведены некоторые области применения магнитных контакторов.

Магнитный пускатель двигателя

Это электрический выключатель (контактор), обеспечивающий защиту двигателя от перегрузки. Магнитные пускатели электродвигателей аналогичны контакторам, кроме того, к ним прилагается защита от перегрузки.

Перегрузки имеют нагреватели или электронные устройства перегрузки, которые обнаруживают чрезмерный ток, подаваемый на двигатель.

Магнитный пускатель двигателя представляет собой магнитный контактор с реле перегрузки.

Контактор управления освещением

Он используется для удаленного или местного включения относительно больших ртутных, флуоресцентных или вольфрамовых ламп, или даже для централизованного управления ВКЛ/ВЫКЛ нагрузки светодиодного освещения.

Ссылка: Основы и машины постоянного тока Майкл Лившиц-Гарик, Клайд Колберн Уиппл.

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по КИПиА, электрике, ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать дальше:

• Сравните устройства плавного пуска и частотно-регулируемый привод
• Загрузить книгу по электрическим шкафам
• Автоматический выключатель мгновенного отключения
• Что такое электрический привод?
• Вопросы для интервью по Transformer

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Магнитные пускатели двигателей в качестве контроллеров — сравнение устройств типа NEMA и IEC

Статья 100 NEC определяет контроллер как «устройство или группу устройств, которые служат для управления определенным заранее образом электроэнергией, подаваемой на устройство, к которому оно подключено». Раздел 430.2 дает более конкретное определение двигателя: «Для целей этой статьи [Статья 430] контроллер — это любой переключатель или устройство, которое обычно используется для запуска и остановки двигателя путем подачи и отключения тока в цепи двигателя».

Магнитный пускатель двигателя является таким контроллером и использует электромагнитные контакты, которые запускают и останавливают подключенную нагрузку двигателя. Цепь управления с устройствами мгновенного действия, подключенными к катушке магнитного пускателя двигателя, выполняет эту функцию пуска и остановки.

Трехполюсный полновольтный магнитный пускатель двигателя состоит из следующих компонентов: набора неподвижных контактов, набора подвижных контактов, нажимных пружин, рабочей катушки, неподвижного электромагнита, набора магнитных экранирующих катушек и подвижного якоря.

Также важно помнить, что магнитный пускатель двигателя представляет собой контактор, который имеет дополнительный блок реле перегрузки, обеспечивающий защиту двигателя от перегрузки. Выбор теплового реле перегрузки осуществляется по таблице производителя, прилагаемой к магнитному пускателю двигателя. Всегда важно знать полный ток нагрузки (FLC) двигателя, коэффициент эксплуатации (SF) двигателя и температуру окружающей среды, в которой работает оборудование. Тепловые единицы основаны на температуре окружающей среды 40° C (104° F).

Типы пускателей

Магнитные пускатели электродвигателей обычно бывают полными напряжениями (прямыми), пониженными напряжениями и реверсивными. Магнитный пускатель двигателя полного напряжения или линейный магнитный пускатель подает на двигатель полное напряжение, что означает, что он предназначен для надлежащего управления уровнями пускового тока, которые возникают при запуске двигателя (см.

рис. 1).

Рис. 1. Магнитный пускатель двигателя полного напряжения (прямой)

Пускатели пониженного напряжения предназначены для ограничения влияния пускового тока во время запуска двигателя. Они доступны в электромеханическом и электронном форматах.

Рисунок 2. Реверсивный пускатель полного напряжения

Реверсивные пускатели предназначены для реверсивного вращения вала трехфазного двигателя. Это достигается заменой любых двухлинейных проводников, питающих нагрузку двигателя. Реверсивный магнитный пускатель двигателя включает в себя пускатель прямого и обратного хода как часть сборки (см. рис. 2). Предусмотрены электрические и механические блокировки, гарантирующие, что только передний или задний стартер может быть включен в любой момент времени, но не одновременно.

Сравнение пускателей NEMA и IEC

В этой статье мы сосредоточимся на том, как NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия) относятся к выбору и применению магнитных пускателей двигателей.

Магнитные пускатели двигателей NEMA выпускаются с различными номиналами напряжения и мощности со следующими обозначениями: от размеров 00 до размеров 9, последовательно. Эти размеры NEMA классифицируют магнитные пускатели двигателей по напряжению и максимальной мощности. Примеры напряжения переменного тока включают разновидности 24 В, 120 В, 208 В, 240 В, 277 В, 480 В и 600 В. Магнитный пускатель двигателя также предлагается в различных типах корпусов в зависимости от среды, в которой будет работать оборудование, не говоря уже об катушках постоянного тока. Типичными защитными кожухами являются NEMA 1 (общего назначения), NEMA 4 (водонепроницаемые), NEMA 12 (пылезащитные) и NEMA 7 (опасные зоны).

Магнитные пускатели двигателей стандарта IEC обычно доступны в модульном исполнении с контактором и реле перегрузки. Доступны трехфазные контакторы на 208 В, 230 В, 460 В и 575 В с соответствующей максимальной мощностью. Магнитные пускатели двигателей IEC часто поставляются как часть оборудования производителя оригинального оборудования (OEM), как и пускатели NEMA.

Если мы сравним магнитный пускатель двигателя NEMA с магнитным пускателем двигателя IEC, мы заметим следующие различия:

Устройство IEC обычно физически меньше, чем сопоставимое устройство NEMA, но не во всех случаях, особенно при больших размерах.

Жизненный цикл устройств NEMA и IEC может различаться. Оценка производительности между NEMA и IEC, а также различия в том, как производители обрабатывают данные (не проверяются третьими сторонами, поэтому методы испытаний могут сильно различаться). Общие показатели безопасности устройств IEC или NEMA оцениваются сторонним испытательным агентством в Северной Америке. ЕС разрешает самостоятельную сертификацию, но производители устройств NEMA также используют самостоятельную сертификацию для рабочих характеристик, специфичных для NEMA. Контроллер NEMA обычно производится в лаборатории, аккредитованной OSHA, в то время как устройство IEC может быть сертифицировано самостоятельно, иметь маркировку CE или быть сертифицировано лабораторией, не имеющей аккредитации OSHA.
