Что такое резистор и как он устроен

Резистор — это пассивный электронный компонент, основной функцией которого является создание сопротивления электрическому току в цепи. Название происходит от английского слова «resistor» (сопротивляться).

Конструктивно резистор представляет собой проводящий элемент с определенным сопротивлением, заключенный в корпус с двумя выводами для подключения в схему. В качестве проводящего элемента могут использоваться:

• Тонкая проволока из материала с высоким удельным сопротивлением (нихром, константан)
• Углеродная или металлооксидная пленка, нанесенная на керамическое основание
• Объемная проводящая масса на основе углерода или металлических порошков

Корпус резистора обычно выполняется из керамики или пластика и служит для защиты проводящего элемента от внешних воздействий.

Основные параметры резисторов

Главными характеристиками резистора являются:

• Номинальное сопротивление — величина электрического сопротивления резистора, измеряемая в Омах (Ом)
• Допустимое отклонение — максимальное отклонение фактического сопротивления от номинального, выражается в процентах
• Номинальная мощность рассеивания — максимальная мощность, которую резистор может рассеивать длительное время без повреждений
• Температурный коэффициент сопротивления (ТКС) — показывает, насколько изменяется сопротивление при изменении температуры

Также важными параметрами являются максимальное рабочее напряжение, уровень шумов, стабильность во времени.

Виды резисторов по конструкции

По типу проводящего элемента и конструкции различают следующие основные виды резисторов:

Проволочные резисторы

В качестве резистивного элемента используется проволока из сплавов с высоким удельным сопротивлением, намотанная на каркас. Обладают высокой точностью и стабильностью, способны рассеивать большую мощность. Применяются в силовой электронике, измерительной технике.

Углеродные композиционные резисторы

Резистивный элемент — объемная масса на основе угольного порошка и связующего. Недорогие, но имеют большой разброс параметров и шумы. Используются в неответственных цепях.

Пленочные резисторы

На керамическое основание нанесена тонкая пленка резистивного материала (углерод, оксид металла). Обладают хорошей стабильностью и малыми шумами. Наиболее распространенный тип резисторов общего применения.

Металлофольговые резисторы

Резистивный элемент выполнен из тонкой металлической фольги. Имеют высокую точность и стабильность. Применяются в прецизионной аппаратуре.

Классификация резисторов по назначению

По функциональному назначению резисторы подразделяются на следующие группы:

Постоянные резисторы

Имеют фиксированное значение сопротивления, которое не меняется в процессе работы. Это самый распространенный тип резисторов общего применения.

Переменные резисторы (потенциометры)

Позволяют плавно изменять сопротивление в определенном диапазоне. Используются для регулировки параметров схем.

Подстроечные резисторы

Предназначены для точной настройки и калибровки схем. Регулировка производится однократно или редко.

Специальные резисторы

К этой группе относятся резисторы с нелинейной вольт-амперной характеристикой:

• Терморезисторы — сопротивление зависит от температуры
• Фоторезисторы — сопротивление зависит от освещенности
• Варисторы — сопротивление зависит от приложенного напряжения

Применение резисторов в электронных схемах

Резисторы являются одним из самых распространенных компонентов и используются практически во всех электронных устройствах. Основные области применения резисторов:

• Ограничение тока в цепи
• Деление напряжения
• Создание цепей смещения в полупроводниковых схемах
• Формирование времязадающих RC-цепей
• Преобразование тока в напряжение и наоборот
• Согласование импедансов
• Создание обратных связей в усилителях

Правильный выбор номиналов и типов резисторов критически важен для корректной работы электронных устройств.

Маркировка резисторов

Для обозначения номинального сопротивления и допуска на корпусе резисторов используется цветовая маркировка в виде цветных полос. Каждый цвет соответствует определенной цифре:

• Черный — 0
• Коричневый — 1
• Красный — 2
• Оранжевый — 3
• Желтый — 4
• Зеленый — 5
• Синий — 6
• Фиолетовый — 7
• Серый — 8
• Белый — 9

Первые две или три полосы обозначают значащие цифры, следующая — множитель. Последняя полоса указывает допуск. Такая система позволяет легко определять параметры резистора без применения измерительных приборов.

Как работает резистор в электрической цепи

Принцип действия резистора основан на преобразовании электрической энергии в тепловую за счет столкновения электронов с атомами проводящего материала. При этом создается противодействие протеканию тока — электрическое сопротивление.

Согласно закону Ома, падение напряжения на резисторе прямо пропорционально протекающему через него току:

U = I * R

где U — напряжение, I — ток, R — сопротивление резистора.

Таким образом, резистор позволяет ограничивать ток в цепи до заданного значения при известном напряжении. Это свойство широко используется для защиты компонентов от перегрузки и создания делителей напряжения.

Выбор резисторов для электронных схем

При выборе резисторов для конкретного применения необходимо учитывать следующие факторы:

• Требуемый номинал сопротивления
• Допустимая мощность рассеивания
• Необходимая точность (допуск)
• Рабочее напряжение
• Температурный диапазон
• Стабильность параметров
• Уровень шумов
• Габариты
• Стоимость

Для большинства схем общего применения подходят недорогие пленочные резисторы с допуском 5-10%. В прецизионных измерительных цепях используются высокоточные резисторы с допуском 0.1-1%. Для силовых схем выбирают проволочные или металлопленочные резисторы повышенной мощности.

Правильный выбор типа и номинала резистора позволяет обеспечить надежную работу электронного устройства в заданных условиях эксплуатации.

Резистор из чего состоит

Из названия ясна основная задача этого элемента — оказывать сопротивление электрическому току. Он относится к группе пассивных элементов, потому что в результате его работы ток может только понижаться, то есть в отличие от активных элементов — пассивные сами по себе не могут усиливать сигнал. Что из второго закона Кирхгофа и закона Ома значит, что при протекании тока на резисторе падает напряжение, величина которого равна величине протекающего тока, умноженного на величину сопротивления. Ниже вы видите, как обозначается сопротивление на схеме:. Условное обозначение на схеме легко запомнить — это прямоугольник, по ГОСТ 2.

Поиск данных по Вашему запросу:

Резистор из чего состоит

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Резистор, для чего он нужен, где применяется в автомобилях. Для чего нужен резистор в схеме
• Что такое резистор
• Энциклопедия электроники
• Что такое резистор и для чего он нужен в электрической цепи
• Упр. 16. стр. 97
• Резистор принцип работы для чайников

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Автоэлектрика. Переменный резистор

Резистор, для чего он нужен, где применяется в автомобилях. Для чего нужен резистор в схеме

Резисторы сопротивления — это наиболее распространенные компоненты электронной аппаратуры, с помощью которых осуществляется регулирование и распределение электрической энергии между цепями и элементами схем. Переменные резисторы подразделяются на подстрочные и регулировочные.

Подстрочные резисторы рассчитаны на проведение подстройки электрических режимов и имеют небольшую износоустойчивость до циклов перемещения подвижной части , а регулировочные — для проведения многократных регулировок. Они отличаются большей износоустойчивостью более циклов и в зависимости от характера изменения их сопротивлений при перемещении подвижной части делятся на резисторы с линейной А и нелинейной функциональными характеристиками: логарифмической Б, обратнологарифмической В, характеристиками типа И, Е рис.

Проводящий элемент резистора выполняют в виде пленки, осажденной на поверхность изоляционного основания; проволоки или микропроволоки; объемной конструкции. Функциональные характеристики переменных резисторов: а — линейная логарифмическая Б ; антилогарифмическая В ; б — характеристика типа И, и а — полный и текущий углы поворота подвижной части; и R — полное и текущее значения сопротивления В зависимости от материала, использованного для создания проводящего элемента, резисторы подразделяют на проволочные, непроволочные, металлофольговые проводящий элемент выполнен из фольги, нанесенной на непроводящие основания.

У проволочных и металлофольговых резисторов в качестве материала проводящего элемента используют манганин и нихром. Непроволочные резисторы можно подразделить на следующие группы: а углеродистые и бороуглеродистые проводящий элемент — пленка пиролитического углерода или его соединений, осажденная на непроводящее основание ; б металлодиэлектрические, металлопленочные или металлооксидные проводящий элемент — микрокомпозиционный слой из диэлектрика и металла или пленки из металла, оксида металла или его сплавов; в композиционные проводящий элемент — гетерогенная система из нескольких компонентов, один из которых проводящий, например графит или сажа ; полупроводниковые проводящий элемент выполнен из полупроводникового материала.

По конструктивному исполнению резисторы изготовляют в нормальном и тропическом всеклиматическом вариантах и выполняют неизолированными касание токоведущих частей не допускается , изолированными касание токоведущих частей допускается , герметизированными, в том числе и вакуумными герметично изолированными от окружающей среды.

У любого резистора есть тепловые шумы. Они появляются вследствие тепловых движений носителей зарядов электронов внутри твердого тела. Их среднюю мощность определяют из формулы Найквисга где К — постоянная Больцмана, ; Т — абсолютная температура; — полоса частот, в которой измеряется мощность,. Действующее значение напряжения шумов связано с их мощностью уравнением откуда или При температуре это уравнение имеет вид где.

Напряжение тепловых шумов имеет случайный характер. Кроме того, резистор имеет токовые шумы, возникающие при приложении к нему электрического напряжения.

Действующее значение напряжения этих шумов в первом приближении находят из уравнения где — постоянный для данного резистора параметр; — постоянное напряжение на резисторе; и — высшая и низшая частоты, в полосе которых определяется шум. Уровень токовых шумов оценивают отношением действующего значения переменной составляющей напряжения на резисторе, измеренной в полосе частот постоянному напряжению на нем : Основная причина появления этого шума — временное изменение объемной концентрации электронов и изменение контактных сопротивлений между зернами проводника, имеющего зернистую структуру.

Значения шумов у непроволочных резисторов в зависимости от группы, на которые их иногда разделяют, находятся в пределах группа А , никак не обозначается.

У регулируемых резисторов этот показатель значительно выше и достигает значений у резисторов типа СП. Приведенные цифры обычно задаются для полосы частот от до , т. У проволочных резисторов значения шумов при тех же порядка. При расчете суммарного шума электрической цепи, содержащей несколько резисторов, источники шумов обычно считают некоррелированными и при этом пользуются уравнением где — напряжения тепловых шумов резистора — напряжения токовых шумов резистора.

В эквивалентную схему резистора рис. Это обусловлено тем, что любой реальный резистор, даже выполненный в виде прямолинейного бруска, имеет определенную индуктивность.

Емкость появляется между участками резистора, а также между резистором и близлежащими элементами. Индуктивность и емкость имеют распределенный характер.

Однако для упрощения это обычно не учитывают и используют одну из эквивалентных схем, показанных на рис. Эквивалентные схемы резисторов Наличие индуктивности и емкости приводит как к появлению реактивной составляющей, так и к некоторому изменению эквивалентного значения активной составляющей. Кроме того, в проволочных резисторах из-за проявлений поверхностного эффекта сопротивление изменяется при повышении частоты.

Это существенно проявляется с частоты в несколько МГц. Но в точных устройствах поверхностный эффект следует учитывать с частоты в несколько. Относительная частотная погрешность у резистора где — полное сопротивление резистора на интересующей частоте. На практике, как правило, значения L и С неизвестны. Поэтому для некоторых резисторов в технических условиях приводят значение обобщенной постоянной времени , которая связана с относительной частотной погрешностью сопротивления приближенным уравнением Частотные характеристики у непроволочных резисторов значительно лучше, чем у проволочных.

Так, у высокоомного проволочного резистора , а у резистора типа МЛТ с. При длительной эксплуатации происходит старение резисторов и их сопротивление изменяется. Таблица 1. У некоторых типов резисторов после их выдержки в течение нескольких часов при повышенной температуре сопротивление не возвращается к начальному значению.

Номинальное сопротивление резистора должно соответствовать одному из шести рядов ГОСТ —67, — 80 :. Значение сопротивления находят умножением или делением на , где n — целое положительное число или нуль чисел номинальных величин, входящих в состав ряда. Их количество определяется цифрой, стоящей после буквы Е.

Так, например, для ряда эти числа равны 1,0; 1,5; 2,2; 3,3; 4,7; 6,8. Ряд допускаемых отклонений также нормализован. Допуски указываются в процентах в соответствии с рядом. Значение сопротивления некоторых типов резисторов может меняться в зависимости от приложенного напряжения. Причиной этого является зависимость концентрации носителей тока и их подвижности от напряженности электрического поля.

Учитывают это явление с помощью коэффициента напряжения где — сопротивления, измеренные при напряжениях, соответствующих -ной и -ной номинальной мощности рассеяния резистора.

Значение может достигать единиц — десятков процентов. Система условных обозначений предусматривает как полные, так и сокращенные условные обозначения. Полное обозначение обычно используется в технической документации, например ТУ. Оно состоит из сокращенного обозначения -ЗЗИ , обозначений и величин основных параметров и характеристик , А — группа по уровню шумов, обозначений документа на поставку 0. Сокращенное условное обозначение состоит из трех элементов: первый — буква или сочетание букв, обозначающих подкласс резистора; P — постоянные резисторы; РП — переменные резисторы; HP — наборы резисторов; второй — цифра 1 для непроволочных или 2 для проволочных резисторов; третий — цифра, обозначающая регистрационный номер каждого типа.

Например, резисторы постоянные непроволочные с номером 26 имеют обозначение. Так как они выпускаются промышленностью, у них оставлены ранее действовавшие обозначения. Маркировка резисторов содержит полное или кодированное обозначение номинальных сопротивлений и их допускаемых отклонений. Полное обозначение состоит из значения номинального сопротивления и обозначения единицы измерения Ом — ом, кОм — килоом, — мегаом; — гигаом; ТОм — тераом. Например, Ом, кОм; ТОм.

Кодированное обозначение состоит из трех или четырех знаков, включающих две или три цифры и букву. Буква обозначает множитель, на который умножается цифровое обозначение.

Например, 0,1 Ом —. Полное обозначение допускаемого отклонения состоит из цифр, а кодированное — из букв СТ СЭВ —79 , приведенных в табл.

Кодированное обозначение резистора с номинальным сопротивлением Ом с допускаемым отклонением. Примесная электропроводность. Уравнения непрерывности. Контакт двух полупроводников p- и n-типов.

Свойства несимметричного p-n-перехода. Основные параметры выпрямительных диодов и их значения у маломощных диодов Импульсные диоды. Полупроводниковые стабилитроны. Диоды других типов. Три схемы включения транзистора. Инерционные свойства транзистора. Шумы транзистора.

Н-параметры транзисторов. Транзисторы ИС. Изоляция компонентов в монолитных интегральных узлах. ГЛАВА 3. Основные характеристики и параметры фотодиода Фототранзисторы. Основные характеристики и параметры фототранзистора Фототиристоры. Многоэлементные фотоприемники. Фотоприемники с внешним фотоэффектом. Двухтактные выходные каскады. Генераторы линейно изменяющегося напряжения ГЛИН. Генераторы напряжения треугольной формы. Генераторы синусоидальных колебаний.

Генераторы LC-типа. Генераторы с кварцевыми резонаторами и электромеханическими резонансными системами. Научная библиотека. Наш канал. ГЛАВА 1. РЕЗИСТОРЫ Резисторы сопротивления — это наиболее распространенные компоненты электронной аппаратуры, с помощью которых осуществляется регулирование и распределение электрической энергии между цепями и элементами схем. При расчете суммарного шума электрической цепи, содержащей несколько резисторов, источники шумов обычно считают некоррелированными и при этом пользуются уравнением.

Что такое резистор

В отличие от активных элементов, пассивные не имеют возможности управлять потоком электронов. Резисторы отвечают за линейное преобразование силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии. Резистор является одним из самых популярных компонентов и используется в большинстве электронных устройств. С помощью резистора в электроцепи ограничивают ток, получая нужную его величину. В соответствии с законом Ома, чем больше сопротивление при стабильном напряжении, тем меньше сила тока. Параметры, которые нужно учитывать при выборе резистора, зависят от характера схемы, в которой он будет использован. К основным характеристикам относятся:.

Для чего нужен резистор? В любой электрической схеме используется резистор, который, несмотря на свой небольшой размер, играет важную роль в.

Энциклопедия электроники

Резисторы являются наиболее распространенными элементами в электронных схемах. Резисторы обычно имеют вид стержня, трубки, пленки для поверхностного монтажа или проволоки определенной длины l и сечения А. Резисторы сопротивление оказывают сопротивление току, протекающему через них. Резисторы используют в основном для получения конкретных значений тока, а также применяются в делителях напряжения. И так основное предназначение резистора — это противодействие протеканию тока. Это действие они оказывают как для постоянного, так и для переменного тока. На поверхности трубок может быть нанесен, например, слой углерода у углеродных резисторов или даже очень тонкий слой драгоценного металла у металлизированных резисторов. Так же резистор может быть выполнен из проволоки с высоким удельным сопротивлением проволочные резисторы. Основным параметром резистора является его постоянное сопротивление. В области больших частот у резистора, помимо сопротивления, появляются такие характеристики, как емкость и индуктивность.

Что такое резистор и для чего он нужен в электрической цепи

Научно-технический энциклопедический словарь. Рекомендуется для использования в свежем виде. Период от массовых всходов до начала технической спелости 90 дней. Растение низкорослое.

Чайники, лампы накаливания, электрооборудование машины и многие другие электроприборы содержат резисторы.

Упр. 16. стр. 97

Главная О сайте BEAM-робототехника BEAM-роботы Искусственная жизнь BEAM-философия Технологии и устройство Робототехника для начинающих Как сделать первого робота Несколько увлекательных экспериментов с первым самодельным роботом Основы Электроника для начинающих Электронные компонеты Резистор Конденсатор Диод Транзистор Светодиод Фототранзистор Основы электроники Алгебра логики Логическое сложение Логическое умножение Логическое отрицание Законы алгебры логики Логические элементы Логические микросхемы Схемы роботов Разработка схем роботов Математические методы Основы схемотехники Схема робота, ищущего свет Схема робота, избегающего препятствия Технологии Платформы Макетирование Монтаж BEAM-роботов Как сделать робота Как сделать простейшего робота в домашних условиях Как сделать простого робота на одной микросхеме Как создать робота с логической схемой Создание робота для поиска света с элементами логики Робот своими руками, избегающий препятствия Самодельный рисующий робот. Основы Резистор. Сопротивление резистора. Маркировка резисторов. Резисторы — это электронные приборы, оказывающие сопротивление электрическому току.

Резистор принцип работы для чайников

Блог new. Технические обзоры. Опубликовано: , Эту страницу нашли, когда искали : резистор варистор компоненты сопротивления которых зависят от температуры , покрытие фланец на резисторе , резистор с номиналом 5 витков спирали , константан из резистора , резистор упи , мт 2 резистор исполнение из чего , резистор птп5картинки , резисторы ппам , резистор mf когда используем , что такое тунговые резисторы , резистор в виде спирали что это такое , резистор с двумя выводами , какие бывают виды резисторов , компоненты часть 2, резисторы и их варианты исполнения , резисторы фото , а 2вт резистор схема подключения , а-2вт резистор схема подключения , резистор в виде спирали , температура резистора , резистор 2w размер , безвыводной резистор с тремя полосками , варианты реализации печатных резисторо , защищенный вариант исполнения резисторов , маломощные резисторы , резисторы в виде шарика. Версия для печати.

Для чего нужен резистор? В любой электрической схеме используется резистор, который, несмотря на свой небольшой размер, играет важную роль в.

Принцип работы. Применение в схемах. Оглавление :: Поиск Техника безопасности :: Помощь.

Чему равно полное сопротивление цепи? Какова сила тока в каждом резисторе? Каково напряжение на каждом резисторе? Источник тока подсоединён к резисторам последовательно. Следовательно, сила тока в источнике и в каждом резисторе одинакова:. Каким будет напряжение на резисторе и на проволоке?

Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения. Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики чистый глинозём Al 2 O 3 , в качестве резистивного элемента используется проволочный проводник медно-никелевый или хромово-никелевый сплав с высоким удельным сопротивлением.

Резисторами называют радиодетали, в которых сосредоточено сопротивление различной величины, препятствующее прохождению электрического тока. Качество, параметры и область применения резистора характеризуются номинальной величиной сопротивления, предельным рабочим напряжением, номинальной мощностью рассеяния, температурным коэффициентом сопротивления, собственными емкостью и индуктивностью. Номинальная величина сопротивления резистора наносится на его корпус цифрой. На резисторах малых размеров величина сопротивления наносится на корпус с применением следующего кода:. В зависимости от того, целым числом или десятичной дробью выражается номинальная величина сопротивления, буквы Е, К, М при маркировке ставятся в начале, середине или конце цифр.

Основным параметром резистора считается сопротивление, которое характеризуется его способностью в препятствии протекания электрического тока. Практически ни одна схема не обходиться без резисторов. С помощью подбора соответствующих величин резисторов и их соединений, происходит нужное распределение электрического тока в цепи.

Немного о РЕЗИСТОРАХ…

Резистор – это самый распространенный электронный компонент, название которого произошло от английского слова «resistor» и от латинского «resisto» — сопротивляюсь. Основным параметром резистора считается сопротивление, которое характеризуется его способностью в препятствии протекания электрического тока. Единицами сопротивления у резисторов являются – Омы (?), Килоомы (1000 Ом или 1К?) и Мегаомы (1000000 Ом или 1М?).

Основные типы резисторов

По физическому устройству резисторы бывают следующих типов:

• углеродные пленочные;

• углеродные композиционные;

• металлооксидные;

• пленочные металлические;

• проволочные

Углеродные пленочные выпускают в виде керамического стержня, который покрыт специальной пленкой кристаллического углерода. Она в свою очередь и является резистивным элементом. Их номинальный диапазон сопротивления от двух до одного Мом, а максимальная мощность от 0,2 до 2 Вт.



 Углеродные композиционные являются самыми дешевыми. Поэтому их стабильность не высока и их сопротивление, как правило, может меняться на пару процентов. Также при протекании тока, через такие резисторы могут возникать шумы. Такое обстоятельство имеет большое значение, особенно в медицинской электронной аппаратуре, так как там часто требуется большое усилие, но с малым уровнем шума



Металлооксидные являются вторым типом пленочных резисторов. В этих резисторах окончательное сопротивление получается за счет нанесения спиральной канавки на керамической основе. За счет этого увеличивается эффективная длина между концами резистора, а также сопротивление. Пленочные металлические используются в транзисторных выходных, так как они имеют сопротивление меньшее, чем 10 Ом, что для этого и необходимо. Эти резисторы рассеивают большую мощность при малых размерах. Это и является самым большим их достоинством. Также он имеет стабильность нагрузки, которая достигает не более ±3%, малый коэффициент сопротивления под напряжением, а также очень малый уровень шумов. Еще у него температурный коэффициент достигает от 0 до 600-10~6 1/°С.



Проволочные резисторы делаются из безиндуктивной или обычной обмотки. Они применяются тогда, когда нужна большая рассеиваемая мощность или высокая стабильность, так как другие резисторы не могут этого обеспечить. Они рассеивают мощность до 100 Вт, но их сопротивление ограничено до 50 кОм. Температура их поверхности при работе может достигать очень больших размеров, поэтому их нужно располагать так, чтобы могла обеспечиваться вентиляция воздуха и их охлаждение, потому что в противном случае они выйдут из строя.



По характеру изменения сопротивления различают следующие виды резисторов. Постоянные резисторы – их сопротивление всегда является константой, за исключением изменения сопротивления вследствие воздействия различных климатических факторов. Это самый распространенный вид резисторов.



Переменные резисторы. У переменных резисторов сопротивление можно менять в определенном диапазоне. Переменные резисторы бывают регулировочными и подстроечными. Регулировочные переменные резисторы служат для оперативного изменения сопротивления, подстроечные обычно для отладки различных параметров схем.



По назначению резисторы можно отнести к следующим видам:

резисторы общего назначения и резисторы специального назначения.

Резисторы общего назначения – используются в качестве нагрузок активных элементов, делителей, поглотителей, элементов фильтров, в цепях формирования импульсов и т. Д. Диапазон сопротивлений резисторов общего назначения лежит в пределах 1 Ом – 10Мом, номинальные мощности рассеяния – 0,125- 100 Вт.

К резисторам специального назначения относятся прецизионные и сверхпрецизионные, высокочастотные, высоковольтные и высокомегаомные резисторы.

Прецизионные и сверхпрецизионные резисторы характеризуются высокой стабильностью параметров и высокой точностью изготовления. Эти резисторы применяются в основном в измерительных приборах, в системах автоматики и т. Д.

Высокочастотные резисторы характеризуются малой собственной индуктивностью и емкостью и применяются в высокочастотных цепях, кабелях и волноводах.





Высоковольтные резисторы применяются в схемах с большими значениями напряжения (от единиц до десятков киловольт).

Высокомегаомные резисторы имеют широкий диапазон номинальных сопротивлений от десятков мегаом до единиц тераом. Высокомегаомные резисторы применяются в схемах с рабочим напряжением до 400 вольт и работают в режиме малых токов.



У резисторов кроме основного параметра – сопротивления, существует ряд других параметров. Одним из таковых является допуск или максимальное допустимое отклонение сопротивления от номинального. Допуск это разница между действительным и номинальным значением сопротивления резистора. Допустимое отклонение выражается в процентах. Резисторы общего назначения выпускаются с допустимым отклонением ±20%, ±10%, ±5%, ±2% и ±1%. Прецизионные резисторы выпускаются с допусками меньше 1%. Обычно в большинстве электронных устройств достаточно применять резисторы с допуском 10%.

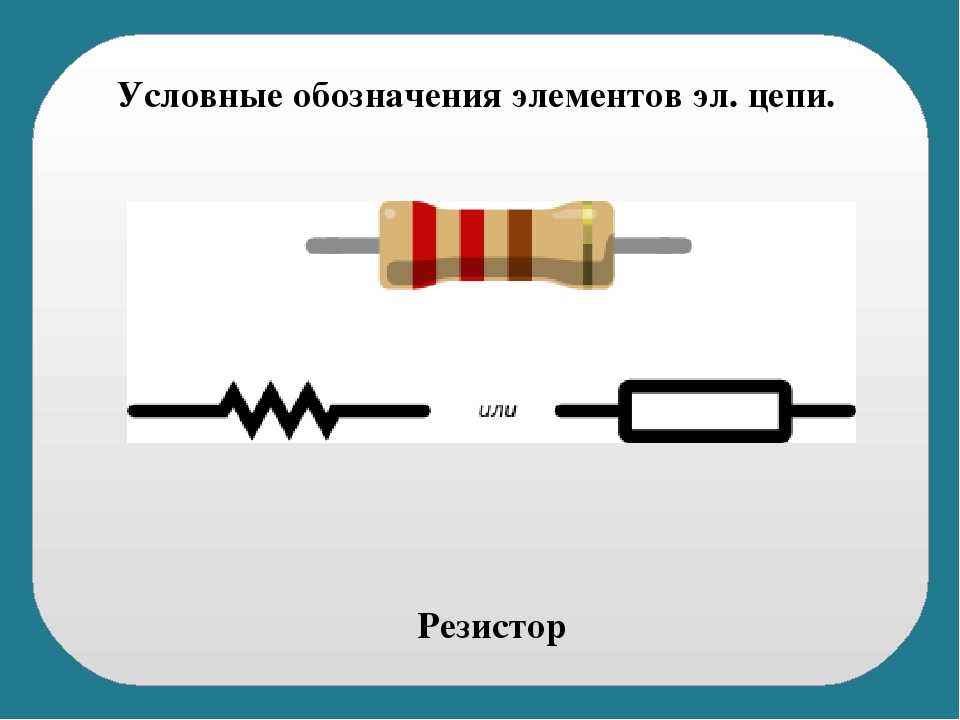

В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74.

В соответствии с ним, постоянные резисторы обозначаются следующим образом:

Обозначение по ГОСТ 2.728-74	Описание
	Постоянный резистор без указания номинальной мощности рассеивания
	Постоянный резистор номинальной мощностью рассеивания 0,05 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,125 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,25 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,5 Вт
	Постоянный резистор номинальной мощностью рассеивания 1 Вт
	Постоянный резистор номинальной мощностью рассеивания 2 Вт
	Постоянный резистор номинальной мощностью рассеивания 5 Вт
	Постоянный резистор номинальной мощностью рассеивания 10 Вт[1]

Переменные, подстроечные и нелинейные резисторы обозначаются следующим образом:

Обозначение по ГОСТ 2. 728-74	Описание
	Переменный резистор.
	Переменный резистор, включенный как реостат (ползунок соединён с одним из крайних выводов).
	Подстроечный резистор.
	Подстроечный резистор, включенный как реостат (ползунок соединён с одним из крайних выводов).
	Варистор (сопротивление зависит от приложенного напряжения).
	Термистор (сопротивление зависит от температуры).
	Фоторезистор (сопротивление зависит от освещённости).



Номинальные ряды сопротивлений

Для постоянных резисторов установлено 6 рядов номинальных сопротивлений E6, E12, E24, E48, E96, E192, для переменных резисторов установлен ряд E6.

Ряд E6

1 1.5 2.2 3.3 4.7 6.8
Ряд E12

1 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
Ряд E24

1 1.1 1.2 1.3 1.5 1.6 1.8 2 2.2 2.4 2.7 3
3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
Ряд E48

100 105 110 115 121 127 133 140 147 154 162 169
178 187 196 205 215 226 237 249 261 274 287 301
316 332 348 365 383 402 422 442 464 487 511 536
562 590 619 649 681 715 750 787 825 866 909 953



Ряд E96

100 102 105 107 110 113 115 118 121 124 127 130
133 137 140 143 147 150 154 158 162 165 169 174
178 182 187 191 196 200 205 210 215 221 226 232
237 243 249 255 261 267 274 280 287 294 301 309
316 324 332 340 348 357 365 374 383 392 402 412
422 432 442 453 464 475 487 499 511 523 536 549
562 576 590 604 619 634 649 665 681 698 715 732
750 768 787 806 825 845 866 887 909 931 953 976

Ряд E192



100 101 102 104 105 106 107 109 110 111 113 114
115 117 118 120 121 123 124 126 127 129 130 132
133 135 137 138 140 142 143 145 147 149 150 152
154 156 158 160 162 164 165 167 169 172 174 176
178 180 182 184 187 189 191 193 196 198 200 203
205 208 210 213 215 218 221 223 226 229 232 234
237 240 243 246 249 252 255 258 261 264 267 271
274 277 280 284 287 291 294 298 301 305 309 312
316 320 324 328 332 336 340 344 348 352 357 361
365 370 374 379 383 388 392 397 402 407 412 417
422 427 432 437 442 448 453 459 464 470 475 481
487 493 499 505 511 517 523 530 536 542 549 556
562 569 576 583 590 597 604 612 619 626 634 642
649 657 665 673 681 690 698 706 715 723 732 741
750 759 768 777 787 796 806 816 825 835 845 856
866 867 887 898 909 920 931 942 953 965 976 988

Допуски по ГОСТ 11076-69 (в %) и коды обозначений
E 0. 001%, L 0.002%, R 0.005%,
P 0.01%, U 0.02%, X 0.05%,
B 0.1%, C 0.25%, D 0.5%,
F 1%, G 2%, J 5%,
K 10%, M 20%, N 30%.

Допуски по Публикации 62 и 115-2 МЭК (в %) и коды обозначений
B 0.1%, C 0.25%, D 0.5%,
F 1%, G 2%, J 5%,
K 10%, M 20%, N 30%.



Маркировка SMD резисторов



Резисторы типоразмера 0402 не маркируются



Маркировка резисторов с допусками 2, 5 и 10% всех типоразмеров состоит из трех цифр. Первые две цифры указывают номинал резистора, третья цифра – показатель степени. При необходимости для обозначения запятой добавляется буква R.



Маркировка резисторов типоразмера 0805 и выше с допуском 1% состоит из четырех цифр. Первые три цифры указывают номинал резистора, четвертая цифра обозначает показатель степени. При необходимости для обозначения запятой добавляется буква R.





Маркировка резисторов типоразмера 0603 и выше с допуском 1% состоит из двух кодовых цифр и буквы. По кодовым цифрам определяют номинал резистора, буква обозначает показатель степени.



Соответствие между кодовыми цифрами

и значениями сопротивления.

1-100 25-178 49-316 73-562

2-102 26-182 50-324 74-576

3-105 27-187 51-332 75-590

4-107 28-191 52-340 76-604

5-110 29-196 53-348 77-619

6-113 30-200 54-357 78-634

7-115 31-205 55-365 79-649

8-118 32-210 56-374 80-665

9-121 33-215 57-383 81-681

10-124 34-221 58-392 82-698

11-127 35-226 59-402 83-715

12-130 36-232 60-412 84-732

13-133 37-237 61-422 85-750

14-137 38-243 62-432 86-768

15-140 39-249 63-442 87-787

16-143 40-255 64-453 88-806

17-147 41-261 65-464 89-825

18-150 42-267 66-475 90-845

19-154 43-274 67-487 91-866

20-158 44-280 68-499 92-887

21-162 45-287 69-511 93-909

22-165 46-294 70-523 94-931

23-169 47-301 71-536 95-953

24-174 48-309 72-549 96-976



Показатель степени

S – 10^-2 0. 01

R – 10^-1 0.1

A – 100    1

B – 10¹ 10

C – 10² 100

D – 10³ 1 000

E – 10⁴ 10 000



F – 10⁵ 100 000

принцип действия. Как подключить переменный резистор

Являются наиболее часто используемыми компонентами электронных схем и устройств. Основное назначение резистора является поддержание заданных значений напряжения и тока в электронной цепи, на основе такого физического свойства как сопротивление. Единицей измерения сопротивления является Ом, от имени немецкого физика Георга Ома.

Работа резистора основана на , который гласит, что напряжение на выводах резистора прямо пропорционально величине тока, протекающего через него.

Виды резисторов

В настоящее время существует несколько видов резисторов. Вот некоторые из них:

• Резисторы для поверхностного монтажа ()
• Переменные резисторы
• Специальные резисторы

Этот вид резисторов различаются по внешности и размера. Проволочные резисторы, как правило, изготавливают из длинного провода на основе сплавов, обычно хрома, никеля или сплава медно-никель-марганца. Этот вид резистора, пожалуй, один из самых старых видов. Проволочные резисторы имеют превосходные свойства, такие как высокие показатели мощности и низкие значения сопротивления. В процессе эксплуатации эти резисторы могут сильно нагреваться, и по этой причине их зачастую помещают в металлический ребристый корпус для лучшего охлаждения.

Металлопленочные резисторы изготавливаются из оксида металла или в виде небольших керамических стержней с нанесением на них тонкого слоя металла.

Они похожи на углеродно-пленочные резисторы и их сопротивление регулируется за счет толщины слоя покрытия. Характерными свойствами металлопленочных резисторов можно считать их надежность, точность и стабильность. Эти резисторы могут быть изготовлены в широком диапазоне сопротивлений (от нескольких Ом до МОм). наносится на корпус в буквенно-цифровом виде или в виде .

Толстопленочные и тонкопленочные резисторы

Эти резисторы являются предпочтительными для устройств на основе СВЧ, где требуется высокая точность и стабильность.

Обычно толстопленочные резисторы изготавливаются путем смешивания порошкового стекла с органическим связующим. Отклонение сопротивления от номинала у подобных резисторов составляет от 1% до 2%. Толстопленочные резисторы широко используются в качестве недорогих резисторов.

Резисторы для поверхностного монтажа бывают различных размеров и форм. Они сделаны путем нанесения пленки резистивного материала и не имеют достаточно места для нанесения цветовой маркировки резисторов вследствие малого размера. Поэтому маркировка smd резисторов состоит только из 3 или 4 цифр.

Резисторная сборка представляют собой комбинацию сопротивлений, которые дают одинаковые значения для всех выводов. Эти резисторы изготавливаются в виде одиночного и сдвоенного пакета. Резисторная сборка широко используются в таких схемах, как АЦП (аналого-цифровые преобразователи) и ЦАП (Цифро-аналоговый преобразователь) в качестве подтягивающих резисторов.

Наиболее часто используемые типы переменных резисторов являются и подстрочные резисторы. Эти резисторы имеют три вывода, сопротивление между двумя крайними выводами имеет постоянное значение, а третий вывод связан с подвижным контактом и играет роль своеобразного делителя напряжения. Данный тип резистора в основном используется для настройки чувствительности датчиков и в качестве .

Если же соединить центральный вывод с одним из крайних выводов, то получится переменный резистор.

Фоторезистор является очень полезным радиоэлементом в различных электронных схемах, например, в схемах управления уличным освещением, в электронных часах, будильниках. Когда резистор не освещен, его сопротивление очень высокое (около 1 МОм) и если же фоторезистор осветить, то его сопротивление падает до нескольких кОм.

Эти резисторы бывают разных форм и цветов. В зависимости от внешнего освещения, эти резисторы используются, для того чтобы включать или выключать устройства.

К специальным резисторам также можно отнести терморезисторы (термисторы и позисторы) и .

Чтобы максимально использовать технические возможности такого «научного чуда», как электрический ток, необходимо помнить о правилах безопасности эксплуатации и непосредственной сборки системы.

Первоначально нужно знать из чего состоит тот или ной прибор. Это существенно упростит работу с ним. Каждый, кто знаком с электричеством знает, что во всех схемах обязательно используется резистор. Это специальный электрический элемент схемы, который используется для регулировки и контроля за различными техническими показателями сети. К примеру, его можно применить для того, чтобы регулировать показатель сопротивления как отдельного участка цепи, так и нескольких независимых деталей в целом. Сегодня широко используется переменный резистор для регулирования напряжения о нем стоит поговорить более подробно.

Под переменным резистором принято понимать – электрическую деталь, используемую для врезания в принципиальную тему устройства и необходимую для того, чтобы вести контроль за показателем напряжения в сети.

В физических справочниках собрано огромное количество информации относительно функциональных возможностей этого элемента и его областей применения.

Типы

На данный момент существуют следующие варианты резисторов переменного типа:

В зависимости от типа и разновидности детали они могут применяться не только для создания элементарных схем, но и для того, чтобы собирать технические схемы для использования в тяжелой промышленности.

Виды по сопротивлению

Сегодня на территории Российской Федерации реализуются электрические элементы в следующем видовом типе:

• 1 ком – это говорит о том, что электрическая деталь данного типа, используемая для сборки схемы с максимальным сопротивлением резистора в 1Ом;
• 10 ком – этот вариант имеет реальную номинальную мощность в 0, 25 Вт;
• 20 ком – его используют для создания схем и изменения величины сопротивления;
• 50 ком — это резистор, который отвечает высоким требованием и стандартам европейского качества;
• 100 ком – данный электрический элемент позволяет собирать рабочие схемы с высоким номинальным напряжением;
• 500 ком – нередко применяется в промышленности и для создания больших технических машин.

Если возникли трудности с подбором электрических элементов для создания принципиальной схемы, то необходимо будет воспользоваться помощью опытного специалиста. Лучше один раз проконсультироваться со знающим человеком, чем перепаивать всю схему заново.

Как подключить?

Для того чтобы самостоятельно выполнить подключение электрического элемента в рабочую схему, необходимо прочесть следующую информацию:

• На первом этапе следует тщательно изучить техническую схему.
• Затем нужно будет определить, для чего именно она будет использоваться.
• После занимаются подборкой подходящего электрического оснащения. Иными словами, подбирают комплектующие. Собирают схему, прокладывают проводящие магистрали и устанавливают основные элементы.

Теперь приступают к ознакомлению с резистором и его врезанием в систему. На данный момент существует большое количество разнообразных схем для врезания резистора. Он может использоваться в качестве источника сопротивления переменного типа или потенциометра. Все будет напрямую зависеть от типа подключения вывода под номером 3. Рассмотреть стоит подключение резистора на примере.

Инструкция по подключению резистора для регулировки напряжения:

• Предварительно просматривают сопроводительную документацию, которая идет к резистору.
• Используют стандартную схему подключения переменного резистора.
• Измеряют с помощью омметра общее сопротивление цепи.
• Проводят осмотр всех контактных соединений.
• Удаляют старый элемент и врезают новый. Чтобы избежать замыкания контактов необходимо удалить остатки припайки.

Видео

Смотрите на видео все о резисторах:

Главное, что должен помнить человек при сборке схемы – это необходимость следованию правилам и соблюдение мер безопасности. Перед непосредственным включением схемы необходимо проверить все места припайки и изоляции. Только так можно будет использовать собранный прибор на протяжении длительного периода времени.

Окт 9, 2015 Татьяна Сумо

(постоянными резисторами), а в этой части статьи поговорим о , или переменных резисторах .

Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные .

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т. п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0 ; 2,2 ; 3,3 ; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0 ; 2,0 ; 3,0 ; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные : у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования . А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т. д. применяются сдвоенные потенциометры , сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а ) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б ) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления . В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — .
Удачи!

Литература:
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. В. Фролов — «Язык радиосхем», 1988 г.
М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

Что такое резистор? (с картинками)

`;

Наука

Факт проверен

Дж. Деллапорта

Дата последнего изменения: 08 октября 2022 г.

Резистор — это компонент цепи, сопротивляющийся протеканию электрического тока. Он имеет две клеммы, через которые должно проходить электричество, и предназначен для снижения напряжения тока, когда он течет от одной клеммы к другой. Резисторы в основном используются для создания и поддержания известных безопасных токов в электрических компонентах.

Сопротивление измеряется в омах по закону Ома. Этот закон гласит, что электрическое сопротивление равно падению напряжения на клеммах резистора, деленному на приложенный ток. Высокий показатель сопротивления указывает на высокое сопротивление току. Этот номинал можно записать разными способами — например, 81R соответствует 81 Ом, а 81K — 81 000 Ом.

Величина сопротивления резистора определяется его физической конструкцией. Резистор из углеродного состава имеет резистивный углерод, упакованный в керамический цилиндр, в то время как резистор из углеродной пленки состоит из аналогичной керамической трубки, но имеет проводящую углеродную пленку, обернутую снаружи. Резисторы из металлической пленки или оксида металла изготавливаются почти так же, но из металла вместо углерода. Резистор с проволочной обмоткой, изготовленный из металлической проволоки, намотанной на глиняную, пластиковую или стекловолоконную трубку, обеспечивает сопротивление при более высоких уровнях мощности. Те, которые используются для приложений, которые должны выдерживать высокие температуры, обычно изготавливаются из таких материалов, как металлокерамика, металлокерамический композит, или тантал, редкий металл, чтобы они могли выдерживать тепло.

Резисторы покрываются краской или эмалью или покрываются формованным пластиком для их защиты. Поскольку они часто слишком малы, чтобы на них можно было писать, для их идентификации используется стандартизированная система цветового кодирования. Первые три цвета представляют значение в омах, а четвертый указывает на допуск или на то, насколько в процентах резистор близок к своему значению в омах. Это важно по двум причинам: характер его конструкции неточен, и при использовании выше его максимального тока значение может измениться или само устройство может сгореть.

Каждый резистор относится к одной из двух категорий: постоянный или переменный. Постоянный резистор имеет заданную величину сопротивления току, а переменный резистор можно отрегулировать для получения различных уровней сопротивления. Переменные резисторы также называются потенциометрами и обычно используются в качестве регуляторов громкости на аудиоустройствах. Реостат представляет собой переменный резистор, специально предназначенный для использования с большими токами. Имеются также металлооксидные варисторы, изменяющие свое сопротивление при повышении напряжения; термисторы, повышающие или понижающие сопротивление при повышении или понижении температуры; и светочувствительные резисторы.

Вам также может понравиться

Рекомендуется

КАК ПОКАЗАНО НА:

Что такое резистор | Единицы удельного сопротивления и сопротивления

Краткое описание

Что такое резистор?

Резистор является основным компонентом, который используется во всех электронных схемах. Это пассивный элемент, который сопротивляется потоку электронов. Таким образом, через него проходит только определенное количество тока. Оставшийся ток преобразуется в тепло.

[adsense1]

Принцип работы лампы заключается в том, что электричество проходит через вольфрамовую нить накала, которая представляет собой резистор. Энергия преобразуется и высвобождается в виде света и тепла.

Обозначения резисторов

Обычно существует два стандарта, которые используются для обозначения обозначения резистора, а именно: Институт инженеров по электротехнике и электронике (IEEE) и Международная электротехническая комиссия (IEC).

Символ резистора IEEE представляет собой зигзагообразную линию, как показано на рисунке ниже.

Резистор IEEE Symbol

Символ IEC

Резистор IEC Symbol

Зачем в цепи используется резистор?

Давайте рассмотрим пример, чтобы ответить на этот вопрос.

• Рассмотрим светодиод, подключенный к батарее 9В. Предположим, что прямой ток светодиода равен 3 мА.
• Если между светодиодом и батареей подключен резистор, светодиод загорится.
• Если между светодиодом и батареей нет резистора, светодиод будет светиться, но через некоторое время сильно нагревается. Это связано с тем, что через светодиод проходит больший ток (> 30 мА).
• Таким образом, резистор необходим для контроля тока.
Резистор
• , использованный в схеме, можно использовать для многих целей. Например, для регулировки уровней напряжения, для обеспечения смещения активных компонентов, для разделения уровней напряжения и т. д.

[adsense2]

Из чего состоит резистор?

• Резисторы изготовлены из керамических стержней, покрытых металлом или оксидами металлов.
• Это покрытие определяет значение сопротивления резистора.
• Чем толще покрытие, тем ниже значение сопротивления резистора.

Что такое сопротивление?

• Сопротивление — это свойство резистора противостоять току. Давайте поймем это ясно.
• Обычно материалы делятся на проводники и изоляторы.
• Проводники позволяют току течь по ним, поскольку в них есть свободные электроны.
• Изоляторы не имеют электронов и они препятствуют свободному движению электронов в них. Эта противодействующая сила есть сопротивление.
• Резисторы разных типов изготавливаются из разного состава.

Таким образом, сопротивление можно определить как противодействующую силу, которую материал оказывает потоку тока.

Как рассчитать сопротивление?

Механизм потока энергии через проводник можно описать следующим образом

При наличии активного источника пассивные элементы, такие как резисторы, всегда будут поглощать энергию, и токи через них всегда будут течь от более высокого потенциала к более низкому.

Если одинаковую разность потенциалов приложить к концам двух разных, но геометрически подобных проводников, таких как медные и стеклянные стержни, это приведет к разным токам. Эта характеристика проводника, которая приводит к различным токам, называется его электрическим сопротивлением.

Определение сопротивления можно получить из закона Ома в его форме электромагнитной теории или в форме континуума.

E — электрическое поле, возникающее по длине проводника за счет потока электрической энергии через проводник.
Если «V» — это падение напряжения на проводнике, а «L» — физическая длина проводника, то

E = V/L —-2

энергии через проводник.
Если «I» — это ток, протекающий через проводник, а «A» — площадь поперечного сечения проводника, то по определению плотности тока

J = I/A —-3

Теперь объединяем уравнения 1, 2 и 3

I/A = σ V/L

V = (L/Aσ) I —-4

Термин в скобках постоянная и обозначим ее через «R».

∴V = R I

Это форма закона Ома в анализе цепей.

По определению закона Ома, ток, протекающий через проводник, прямо пропорционален приложенной разности потенциалов.

I ∝ V

Константа пропорциональности называется параметром сопротивления проводника R.

∴I = V/R

R = V/I

Сопротивление проводника между двумя его точками определяется путем приложения разности потенциалов V между этими двумя точками и измерения тока I .

Единицей сопротивления является Вольт на Ампер, и она называется Ом (Ом).

∴ 1 Ом = 1 вольт на ампер = 1 В/А.

Из более ранних расчетов

V = (L/Aσ) I

∴ R = L/(A σ) I

σ — проводимость проводника, которая является мерой способности проводника проводить электрический ток.

1/σ – величина, обратная электропроводности, называемая удельным электрическим сопротивлением, обозначаемая символом ρ (rho).

Удельное сопротивление — это мера способности проводника сопротивляться потоку электрического тока.

∴ Сопротивление материала ∝ Удельное сопротивление материала.

R = ρL/A Ом

Сопротивление проводника можно определить как сопротивление проводника протекающему по нему току.

Сопротивление — это свойство объекта, например проводника. Удельное сопротивление – это свойство материала, из которого изготовлен объект.

Значение сопротивления данного резистора можно узнать по цветовому коду резистора, указанному на нем.

Какова номинальная мощность резистора?

Номинальная мощность резистора – это максимальное значение мощности (сочетание напряжения и тока), которую может выдержать резистор. Если входная мощность резистора больше этого значения, резистор может выйти из строя. Номинальная мощность резистора также называется мощность.

Резисторы имеют широкий диапазон номинальной мощности от 1/8 до 1 Вт. Резисторы мощностью более 1 Вт называются силовыми резисторами.

В-I характеристики резистора

В-I характеристики резистора представляют собой отношение между приложенным напряжением и током, протекающим через него.

Из закона Ома мы знаем, что когда напряжение, приложенное к резистору, увеличивается, ток, протекающий через него, также увеличивается, т. е. приложенное напряжение прямо пропорционально току.

Приведенные выше характеристики действительны в случае чистого сопротивления, т. е. идеального резистора, и постоянной температуры.
В практических условиях эти значения могут варьироваться в зависимости от рабочей среды, а характеристики могут отличаться от идеальных линейных значений.

Изменение сопротивления в зависимости от температуры

• По мере повышения температуры окружающей среды сопротивление материала изменяется.
• Причина этого изменения не в различиях в размерах материала, а скорее в изменении удельного сопротивления материала.
• При повышении температуры тепло вызовет колебания атомов, и эти колебания вызовут столкновение между свободными электронами и электронами во внутренних слоях атома.
• Эти столкновения будут использовать энергию свободных электронов. Чем больше столкновений, тем больше энергии свободного электрона используется и увеличивается сопротивление току. В проводниках так.
• В случае изоляторов сопротивление уменьшается с повышением температуры.
• Причина в наличии количества свободных электронов, высвобождающихся из пленной стадии.
• С точки зрения математики, незначительное изменение сопротивления прямо пропорционально изменению температуры.

С точки зрения математики, незначительное изменение сопротивления прямо пропорционально изменению температуры.

∆R/R ₀ ∝∆T

Где ∆R — малое изменение сопротивления

∆R = R – R ₀

R сопротивление при температуре T

R ₀ сопротивление при температуре T ₀

∆T изменение температуры в приведенном выше уравнении как альфа (α)

Тогда ∆R/R ₀ = α∆T

Где α – температурный коэффициент сопротивления.

Температурный коэффициент сопротивления используется для описания относительного изменения сопротивления в связи с изменением температуры.

Если изменение температуры невелико, приведенное выше уравнение можно записать в виде говорят, что материал имеет положительный температурный коэффициент. Эти материалы являются проводниками.

Если сопротивление уменьшается с повышением температуры, говорят, что материал имеет отрицательный температурный коэффициент. Эти материалы являются изоляторами.

Основные сведения о резисторах: типы резисторов

I Введение

Существует множество типов резисторов, и с развитием электронных технологий количество новых типов резисторов будет увеличиваться.

Резисторы обычно делятся на две категории: постоянные резисторы и переменные резисторы . Постоянные резисторы можно разделить на два типа с проволочной обмоткой и без проволочной обмотки в зависимости от материала корпуса резистора. Резисторы непроволочного типа также можно разделить на два типа: пленочные и составные; по структуре резистора его можно разделить на трубчатые резисторы, дисковые резисторы и планарные резисторы и т. д.; В зависимости от формы подводящего провода резисторы можно разделить на подводящие, с радиальным подводом, с совмещенным подводом и без вывода и т. д. По различным способам защиты резисторы можно разделить на незащищенные, окрашенные, штампованные из пластмассы, запаянные и запаянные под вакуумом.

В этой статье в основном будет представлена ​​классификация резисторов, а также характеристики, преимущества и недостатки различных типов резисторов. Это определенно стоит прочитать как основы резистора.

Типы резистора

II Классификация резисторов на основе материала

2.1 Пленочный резистор

(1) Carbon (1) (1)

(1). 0095 R Резистор

Резисторы из углеродной пленки изготавливаются путем осаждения кристаллического углерода, термически разлагаемого в вакууме при высокой температуре, на цилиндрический или трубчатый керамический каркас. Контролируйте толщину углеродной пленки и канавки, чтобы контролировать значение сопротивления.



Резисторы из углеродной пленки обладают хорошей стабильностью, низким отрицательным температурным коэффициентом, хорошими высокочастотными характеристиками, меньшим влиянием напряжения и частоты, меньшим электрическим шумом, стабильной импульсной нагрузкой, широким диапазоном сопротивлений, простым производственным процессом, низкой себестоимостью. Поэтому он широко используется в различных электронных продуктах.

Рис.1. Внешний вид и структура углеродного пленочного резистора

(2) Металл F Пленка R Резистор

Металлопленочные резисторы изготавливаются путем нагревания и испарения керамического материала или сплава. тонкая пленка на керамической подложке. Они также могут быть изготовлены такими методами, как пиролиз, химическое осаждение и инфильтрация.

Металлопленочные резисторы обладают хорошей стабильностью и термостойкостью, малым температурным коэффициентом, большим диапазоном рабочих частот, малой шумовой ЭДС. Они часто используются в высокочастотных цепях.

Рис.2. Металлическая пленка резистор

(3) Металл O XIDE F ILM R Esistor

METLIMENTIMENTIMENTIM. таких как олово и сурьма, на поверхность горячего керамического каркаса в нагревательной печи при температуре около 550°С и осаждения их. Токопроводящий пленочный слой этого типа резистора однороден, пленка и каркасная матрица прочно соединены, а некоторые характеристики лучше, чем у металлопленочных резисторов. Форма обычного металлооксидного пленочного резистора в основном такая же, как и у металлопленочного резистора, а его структура в основном цилиндрическая и представляет собой провод с осевым выводом.



Металлооксидные пленочные резисторы обладают более высокой устойчивостью к окислению, кислотостойкости и солевой стойкости, чем металлопленочные резисторы, а также обладают хорошей термостойкостью. Недостатком металлооксидных пленочных резисторов является то, что из-за ограничений характеристик материала и толщины пленки диапазон сопротивления мал, а диапазон сопротивления составляет 1 Ом ~ 200 кОм; номинальная мощность 1/8 ~ 10 Вт; 25 Вт ~ 50 кВт.

Рис.3. Металлооксидный пленочный резистор

2.2 Составной резистор

Составные резисторы можно разделить на резисторы со сплошным сердечником и пленочные резисторы в зависимости от формы резистора; их можно разделить на органические типы (такие как фенольные смолы) и неорганические типы (такие как стекло, керамика и т. д.) в зависимости от типа связующего. Его можно разделить на тип общего назначения, тип с высоким сопротивлением и тип с высоким давлением в зависимости от использования.



Наиболее заметным преимуществом синтетических резисторов является высокая надежность. Например, надежность высококачественных твердотельных резисторов обычно в 5-10 раз выше, чем у металлопленочных и углеродно-пленочных резисторов. Поэтому, несмотря на его плохие электрические характеристики (большие шумы, плохая линейность, низкая точность, плохие высокочастотные характеристики и т. д.), из-за высокой надежности он до сих пор широко используется в некоторых специальных областях, таких как аэрокосмическая промышленность, подводная лодка кабели Подождите. Вот некоторые распространенные синтетические резисторы.



(1) Резистор со сплошным сердечником (модель S)

Распространенной моделью является тип RS11, диапазон значений сопротивления составляет 4,7 Ом ~ 22 МОм, точность ± 5 %, ± 10 %, ± 20 %, громкость такая же, как у металлического резистора той же мощности.



(2) Высоковольтный композитный пленочный резистор

Обычными отечественными моделями являются RHY-10 и RHY-35. Выдерживаемое напряжение первых может быть 10кВ, а вторых может достигать 35кВ; диапазон сопротивления составляет 47 МОм ~ 1000 МОм, а точность составляет ± 5% и ± 10%.

(3) Углеродная пленка Состав Резистор

Состав углеродной пленки Резисторы изготавливаются путем смешивания сажи, наполнителя и органического связующего в виде суспензии, наносятся на изолирующий каркас и полимеризуются при нагревании. Его диапазон сопротивления высок, который может достигать 10 ~ 106 МОм; номинальная мощность 1/4 ~ 5 Вт; максимальное рабочее напряжение 35кВ. К недостаткам можно отнести плохую влагостойкость, низкую стабильность напряжения, плохие частотные характеристики, высокий уровень шума.

Этот тип резистора не подходит для резисторов общего назначения, но в основном подходит для высоковольтных и высокоомных резисторов. Обычно его упаковывают в стеклянную оболочку, чтобы сделать вакуумный мегомный резистор для испытаний на микротоки.

(4) Organic S OLID Состав R Esistor

Органические твердые составные устойчивые для формирования порошков, которые подвергаются горячему прессованию на специальном оборудовании и превращаются в пластиковые оболочки. Выводы твердотельных резисторов запрессованы в корпус резистора. Один представляет собой резистор без торцевой крышки, а другой представляет собой резистор с торцевой крышкой и использует торцевую крышку в качестве электрода.

Этот резистор обладает высокой механической прочностью, хорошей надежностью и высокой перегрузочной способностью; небольшой размер и низкая цена; большой собственный шум, большие параметры распределения, плохая стабильность напряжения и температуры, а также диапазон сопротивления 4,7 Ом ~ 22 МОм; Рабочее напряжение 250~500 В; номинальная мощность 1/4 ~ 2 Вт.

Однако такие резисторы не подходят для использования в требовательных электрических цепях. В настоящее время распространенными органическими синтетическими твердыми резисторами являются резисторы типа RS11 и типа RS. Органические твердые резисторы типа РС обычно используются в автомобильных приборах (датчиках давления масла).

(5) Glass G Laze R ESISTOR

Секрета Стеклянная глазурь изготовлен из металлического серебра, Rhodium, Ruthenium и других металлических оксидов, смешанных со стеклянным глазурным алезив. , который наносится на керамический каркас и спекается при высокой температуре. В настоящее время резисторы часто изготавливают из оксида рутения и клеев из стеклянной глазури. Металлостеклянные глазури резисторы бывают обычные и прецизионные.

Этот резистор обладает высокой термостойкостью, хорошей влагостойкостью, хорошей стабильностью, низким уровнем шума, малым температурным коэффициентом, большим диапазоном сопротивления, диапазон сопротивления составляет 4,7 Ом ~ 200 МОм; номинальная мощность 1/8 Вт, л/4 Вт, л/2 Вт, 1 Вт, 2 Вт, максимальная мощность 500 Вт; максимальное напряжение 15 кВ.

Рис.4. Различные типы резисторов

2.3 Резистор из сплава

(1) Precision  Вт ire  Вт ound  R Резистор (модель RX)

В измерительном приборе в других цепях, требующих высокой точности, можно использовать прецизионные проволочные резисторы. Сопротивление таких резисторов обычно составляет ± 0,01%, до 0,005% или выше, температурный коэффициент меньше 10-6 ℃, а долговременная стабильность работы высока. Диапазон сопротивления может быть между 0,01 Ом ~ 1 МОм. . Однако этот тип резистора не подходит для использования в высокочастотных цепях, потому что процесс намотан проволокой, поэтому параметры распределения велики.

Рис.5. Резистор для раны в предложении

(2) Power T YPE W IRE W OUND R ESISTOR (модель RX) 9006 4666 4096

4096 9006 4096 ARTED ARSITER. 2 Вт, максимальная мощность может достигать 200 Вт, диапазон сопротивления составляет от 0,15 Ом до сотен кОм, а уровень точности составляет ± 5% ~ ± 20%. Этот тип сопротивления делится на фиксированный тип и регулируемый тип. Регулируемый тип вытягивает скользящую головку из корпуса резистора, которая может регулировать значение сопротивления, что удобно для отладки всей машины.



(3) Precision  A lloy  F oil  R esistor

This resistor has the function of automatically compensating for the temperature coefficient of the resistor, and can maintain a очень маленький температурный коэффициент в широком диапазоне температур, поэтому он обладает характеристиками высокой точности, высокой стабильности, высокой частоты и высокой скорости отклика, компенсируя металлическую пленку и проволочную обмотку. Недостаточное сопротивление. Точность этого вида сопротивления может достигать ±0,001%, стабильность ±5×10-5%/год, температурный коэффициент (0±1)×10-6/℃.

III Классификация резисторов на основе цели

(1) Общие T YPE

Ссылка на сопротивление, что может соответствовать общей технической требованиям, власть. /20 ~ 2 Вт, значение сопротивления составляет 1 Ом ~ 22 МОм, отклонение составляет ± 5 ~ ± 20%. чем 2 Вт, значение сопротивления составляет 0,01 Ом ~ 20 МОм, отклонение составляет 2% ~ 001%.

(3) Высокая F частота T тип

Индуктивность самого резистора чрезвычайно мала, ее часто называют неиндуктивным сопротивлением. Используется в высокочастотных цепях, сопротивление менее 1 кОм, широкий диапазон мощности, максимальная мощность может достигать 100 Вт.

(4) Высокая напряжение T YPE

Подходит для устройств высокого напряжения, работая при 1000 В ~ 100 кВ, высокая до 35 г. .

(5) Высокое R Сопротивление T Тип

Сопротивление выше 10 МОм, до 1014 Ом.

(6) Интегрированный R esistance

В сочетании с маской, литографией, спеканием и другими технологическими процессами на подложке формируются несколько резисторов с постоянными параметрами и характеристиками, которые соединяются в сеть резисторов. Он имеет характеристики небольшого размера, регуляризации и высокой точности. Он подходит для электронных инструментов и компьютерных продуктов.

(7) Страховка T тип

Изготовлен из негорючей металлической пленки, имеет двойную функцию сопротивления и предохранителя, диапазон значений сопротивления составляет 0,33 Ом ~ 10 кОм. Когда фактическая мощность в 30 раз превышает номинальную мощность, 7 с выключены. Когда фактическая мощность в 12 раз превышает номинальную мощность, 30 ~ 120 с выкл.

Рис.6. Различные резисторы

IV Типы чувствительных резисторов

(1) Термистор

Термистор можно разделить на MF: отрицательный температурный коэффициент; MZ: положительный температурный коэффициент.

Термистор представляет собой резистор, значение сопротивления которого изменяется в зависимости от температуры, и обычно изготавливается из полупроводникового материала, такого как монокристалл или поликристалл. Он изготовлен из титаната бария в качестве основного сырья, дополненного следовыми количествами стронция, титана, алюминия и других соединений. Его можно разделить на термисторы с отрицательным температурным коэффициентом, сопротивление которых уменьшается с повышением температуры, а сопротивление увеличивается с температурой. Термистор с высоким и растущим положительным температурным коэффициентом имеет тип медленного изменения и тип внезапного изменения.



Термистор в основном используется для измерения температуры, контроля температуры (контроль температуры электромагнитной печи), пожарной сигнализации, метеорологического зондирования, измерения мощности микроволн и лазера, температурной компенсации в радио и резистора ограничения тока размагничивания в телевизоре.

Рис.7. Термистор

(2) Фоторезистор

Фоторезистор — элемент, изготовленный с использованием светочувствительного эффекта полупроводников. Значение сопротивления изменяется в зависимости от интенсивности падающего света. Чем сильнее свет, тем меньше сопротивление. При отсутствии светового излучения значение сопротивления с высоким импедансом может достигать 1,5 МОм или более; при световом облучении материал возбуждает свободные электроны и дырки, и его сопротивление уменьшается. С увеличением интенсивности света значение сопротивления может составлять всего 1 кОм.



Фоторезистор изготавливается путем нанесения светочувствительных материалов на стекло и вытягивания электродов. В зависимости от материала может быть изготовлен светочувствительный резистор, чувствительный к определенному источнику света. Такие как: видимый фоторезистор, основной материал сульфид кадмия, используемый в фотоэлектрическом контроле. Инфракрасный фоторезистор, основным материалом которого является сульфид свинца, используемый в ракетном и спутниковом мониторинге.

Рис.8. Фоторезистор

(3) Варистор

Варистор представляет собой полупроводниковый керамический элемент, изготовленный из оксида цинка в качестве основного материала, и значение сопротивления изменяется в соответствии с нелинейными характеристиками при изменении напряжения, приложенного к обоим концам. Когда напряжение, приложенное к обоим концам, не превышает определенного значения, он показывает высокий импеданс, а ток, протекающий через варистор, очень мал, что эквивалентно разомкнутой цепи. Когда напряжение превышает определенное значение, его сопротивление резко уменьшается, а ток, протекающий через сопротивление, резко возрастает. Варисторы широко используются в электронных и электрических схемах и в основном используются для защиты от перенапряжения и в качестве компонентов стабилизации напряжения.

Рис.9. Металлооксидный варистор

(4) Магниторезистор

Магниторезисторы изготавливаются из таких материалов, как арсенид индия или антимонид индия, на основе эффекта магнитосопротивления полупроводников, сопротивление которого увеличивается с увеличением проходящего магнитного потока. через это. Это полупроводниковый элемент, чувствительный к магнитным полям, который может преобразовывать сигналы магнитной индукции в электрические сигналы. В основном используется для измерения силы магнитного поля, распознавания текста магнитных карт, магнитоэлектрического кодирования, преобразования переменного тока в постоянный.

Рисунок 10. Магнитный резистор

(5) Сила S Чувствительный R Резистор

Сопротивление увеличивается по мере изменения приложенного напряжения. Это специальный элемент, который может преобразовывать силу в электрический сигнал. Обычно используется в датчиках, таких как тензиометры, акселерометры, полупроводниковые микрофоны.

Рис.11. Резистор, чувствительный к силе

(6) Чувствительный к газу R Резистор

Изготовлен из полупроводниковых материалов, таких как диоксид олова. После поглощения определенного газа на поверхности полупроводника происходит реакция окисления или восстановления, и сопротивление изменяется в зависимости от концентрации измеряемого газа.

Газочувствительные резисторы часто используются в детекторах газа, таких как электронный нос, установленный на вытяжках, а также используются для измерения выхлопных газов автомобилей, вождения в нетрезвом виде и других устройств.

Рисунок 12. Газочувствительный резистор

(7) Влажность R Резистор

Сопротивление чувствительного к влаге резистора изменяется с изменением относительной влажности окружающей среды, и можно измерить содержание влаги на поверхности.

Рис.13. Резистор влажности

5.1 Что такое потенциометр?

Потенциометр представляет собой разновидность резистора с регулируемым сопротивлением, полученного из переменного резистора. Общий потенциометр состоит из корпуса резистора, скользящего рычага, вращающейся рукоятки (скользящей рукоятки), корпуса и припоя.

В дополнение к обычным потенциометрам существуют потенциометры с переключателями, которые управляются поворотной рукояткой. Традиционно регулируемое сопротивление с ручкой и корпусом обычно называют потенциометром, сопротивление без ручки или корпуса называют подстроечным резистором, а также его называют предустановленным сопротивлением.



5.2 Классификация потенциометров

(1) Классификация по M aterial

Углеродная пленка: Углеродная пленка используется в качестве защитной пленки.

Металлическая пленка: В качестве защитной пленки используется специальная керамическая пленка из керамики и металла.

Wirewound: в качестве резистора используется металлическая проволочная обмотка. По сравнению с углеродной пленкой или фарфоровой золотой пленкой, она может выдерживать большую мощность.



(2)  C классификация  по структуре

Вращение: обычная форма. Обычный угол поворота составляет от 270 до 300 градусов.

Однооборотный тип: распространенная форма.

Многооборотный тип: используется в случаях, когда требуется точная регулировка.

Линейный скользящий тип: обычно используется в микшере, легко сразу увидеть положение громкости и сделать контроль плавности.



(3) Классификация по Q Количество

Одиночное соединение: один вращающийся вал управляет только одним потенциометром.

Двойное подключение: два потенциометра управляются одним и тем же валом, который в основном используется в двухканальном режиме, который может одновременно управлять двумя каналами.



(4) Classification  A ccording to the  C hange  S cale of  R esistance  V alue

Linear scale type: The изменение значения сопротивления линейно связано с углом поворота или расстоянием перемещения. Этот тип потенциометра называется потенциометром B-типа.

Тип логарифмической шкалы: изменение значения сопротивления представляет собой логарифмическую зависимость от угла поворота или расстояния перемещения. Основной целью этого типа потенциометра является регулировка громкости, из которых обычно используется потенциометр типа А, подходящий для большого объема в направлении по часовой стрелке и в направлении против часовой стрелки. Для малого объема; кроме того, имеется потенциометр С-типа с логарифмической шкалой, меняющейся в обратном направлении.

(5) Классификация A CCORDING TO M Aterial of R Esistor

PotTiometers в рамках Divindi-Wynemeters в рамках Divindi-Wynemeters в рамках Divindiers Divindiers в районе. к материалу корпуса резистора. Потенциометры с проволочной обмоткой можно разделить на обычные потенциометры с проволочной обмоткой, прецизионные потенциометры с проволочной обмоткой, мощные потенциометры с проволочной обмоткой и потенциометры с проволочной обмоткой с предварительной настройкой. Потенциометры с непроволочной обмоткой можно разделить на два типа: твердые потенциометры и мембранные потенциометры. Твердый потенциометр делится на органический синтетический твердый потенциометр, неорганический синтетический твердый потенциометр и потенциометр из проводящего пластика. Мембранные потенциометры делятся на потенциометры с углеродной мембраной и потенциометры с металлической мембраной.

(6) Классификация по A DJUSTMENT M ETHOD

Потенциометы могут быть разделены на ротари-поттиометры, способные к способностям.

(7) Классификация A CCORDING C Hange L AW R L AW R L AW R L AW R esistance V alue

Потенциометры можно разделить на линейные потенциометры, экспоненциальные потенциометры и логарифмические потенциометры в соответствии с правилом изменения значения сопротивления.



(8) Classification  A ccording to  S tructural  C haracteristics

Potentiometers can be divided into single-turn potentiometers, multi-turn potentiometers, single-connect potentiometers , потенциометры с двойным подключением, потенциометры с несколькими подключениями, потенциометры с ответвлениями, потенциометры-переключатели, потенциометры с блокировкой. Существует множество типов потенциометров без блокировки и потенциометров патч-типа.

(9) Классификация по D M ethod

Потенциометры можно разделить на режимы ручной регулировки и электрические регулировки.

Рис.14. Потенциометр

VI Введение в общие резисторы и список преимуществ и недостатков

6. 1 Интеллектуальная карта классификации резисторов

Рисунок 15. Карта разума типов резистории

6.2 Краткая информация Введение и преимущества и Недостатки общеиспользуемых резисторов

STIOR SIOR. Введение Область применения Преимущество Недостаток Резистор из углеродной пленки (RT) Углеводороды разлагаются при высокой температуре и вакууме и осаждаются на фарфоровых стержнях или трубках с образованием кристаллической углеродной пленки. Различные значения сопротивления могут быть получены путем изменения толщины и длины углеродной пленки. ①Основные допуски:   ± 5%, ± 10%, ± 20%。 ② В основном используется в менее требовательных схемах. Низкая стоимость углеродной пленки Плохая стабильность и большие ошибки Резисторы с нулевым сопротивлением Металлопленочный резистор (RJ) При нагревании сплава в вакууме сплав испаряется, образуя проводящую металлическую пленку на поверхности керамического стержня. Сопротивление можно регулировать, изменяя толщину металлической пленки. ① Допустимые ошибки: ± 0,1 %, ± 0,2 %, ± 0,5 %, ± 1 %. ② В основном используется в случаях с высокими требованиями к точности. Маленький размер, низкий уровень шума и хорошая стабильность Высокая стоимость Пленочный металлооксидный резистор (RY) Раствор солей металлов олова и сурьмы распыляют на поверхность горячего керамического каркаса и формируют путем гидролиза и осаждения. Подходит для негорючих, устойчивых к изменению температуры, влагостойких и других случаев. Хорошая стойкость к окислению и термическая стабильность — Резистор с проволочной обмоткой (прием) — Подходит для цепей с низкой частотой и высокими требованиями к точности. Точное сопротивление, стабильная работа, малый температурный коэффициент, хорошая термостойкость и высокая мощность Значение сопротивления мало, распределенная индуктивность и распределенная емкость велики, а стоимость изготовления также высока Мощный проволочный резистор (RX) Изготавливается из проволоки сопротивления из константана или никель-хромового сплава, намотанной на керамический каркас. Подходит для случаев высокой мощности, номинальная мощность обычно превышает 1 Вт. Стабильная работа, хорошая термостойкость, небольшой диапазон ошибок — Твердотельный органический резистор (RS) Твердый органический резистор представляет собой резистор, состоящий из гранулированных проводящих материалов, наполнителей и клеев, равномерно смешанных, а затем горячепрессованных вместе, а затем помещенных в пластиковую оболочку. Его выводы отлиты непосредственно в корпусе резистора. Обычно используется в местах, где нагрузка не может быть отключена, а рабочая нагрузка велика, например, в цепи, где аудиовыход подключен к гарнитуре Сильная перегрузочная способность, высокая надежность и низкая цена Низкая точность Плавкий резистор (RF) Плавкий резистор представляет собой элемент с двойной функцией сопротивления и предохранителя. Он используется последовательно с дорогостоящими компонентами и компонентами схемы, которые необходимо защитить. Он обычно используется в источниках питания и вторичных цепях питания. — — Цементный резистор (RX) Цементный резистор также представляет собой плавкий резистор, который образуется путем намотки провода сопротивления на термостойкую керамику и защиты его термостойкими, влагостойкими и коррозионностойкими материалами. A Хороший выбор для цепи, в которой через резистор проходит большой ток, и он должен быть устойчивым к сильному нагреву и пламени. Хорошие характеристики взрывозащиты, полная изоляция, ударопрочность, влагостойкость, теплостойкость и хорошее рассеивание тепла Большой размер, сильное тепловыделение при использовании, легкое излучение 0 Ом Резистор , также называемые резисторами-перемычками, представляют собой резисторы, используемые для специальных целей. ① На печатной плате для удобства отладки или совместимого дизайна и по другим причинам ②Может использоваться как перемычка ③Проводка — — Тип питания Проволочный безындуктивный резистор (сопротивление в алюминиевом корпусе) ①Применяется специальный метод проволочной обмотки, благодаря которому индуктивность намного ниже, чем у обычных резисторов с проволочной обмоткой. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
