Как устроены промышленные вентиляторы. Какие бывают типы и конструкции вентиляторов. Каковы основные характеристики радиальных и осевых вентиляторов. На что обратить внимание при выборе промышленного вентилятора.
Виды и назначение промышленных вентиляторов
Промышленные вентиляторы широко применяются на производствах, складах, в системах вентиляции и кондиционирования крупных объектов. Они предназначены для перемещения больших объемов воздуха и создания необходимого давления в вентиляционных системах.
По конструкции промышленные вентиляторы делятся на два основных типа:
- Радиальные (центробежные) вентиляторы
- Осевые вентиляторы
Радиальные вентиляторы способны создавать высокое давление и применяются в системах с большим сопротивлением воздушного тракта. Осевые вентиляторы обеспечивают большую производительность при меньшем давлении.

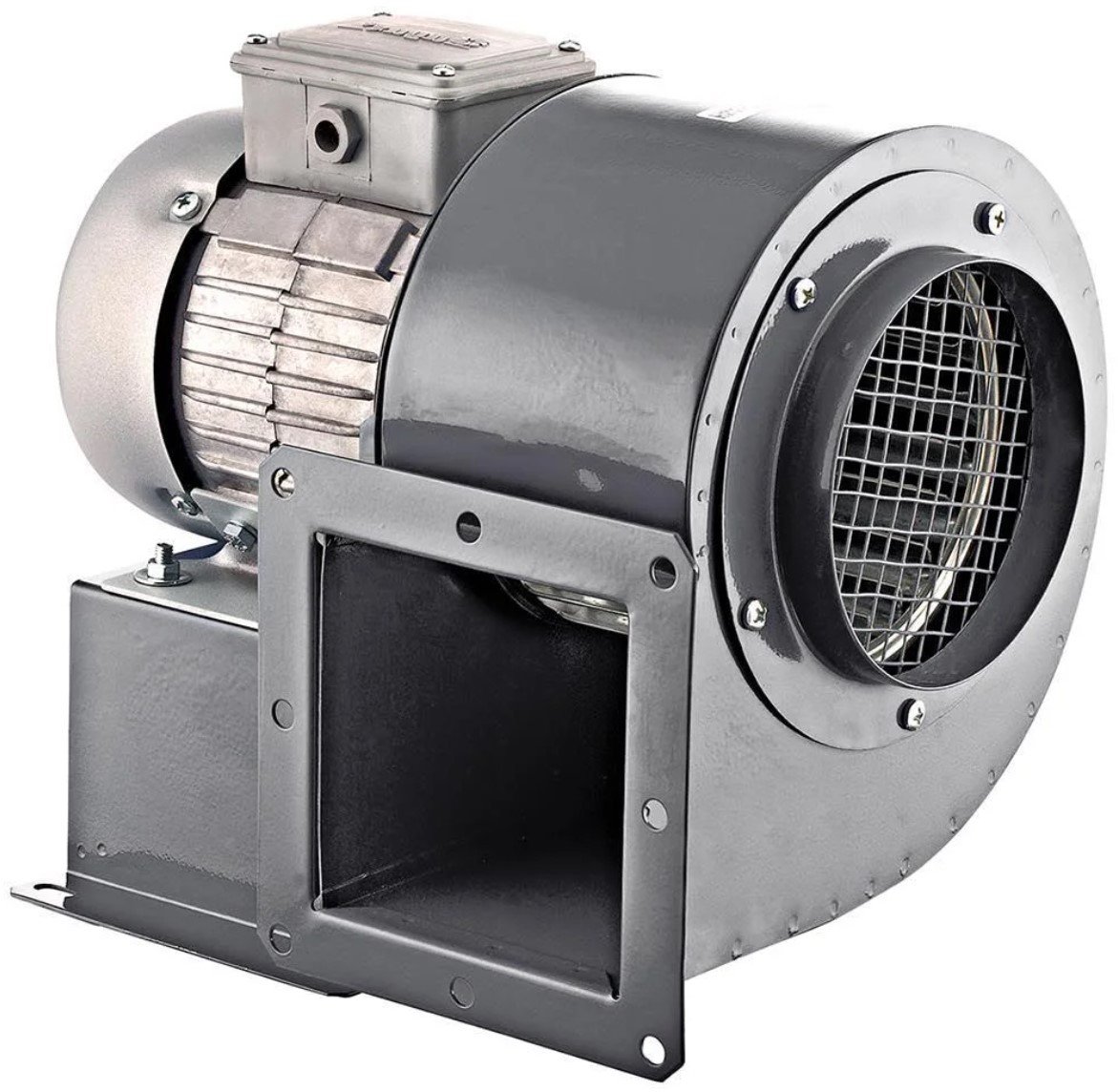

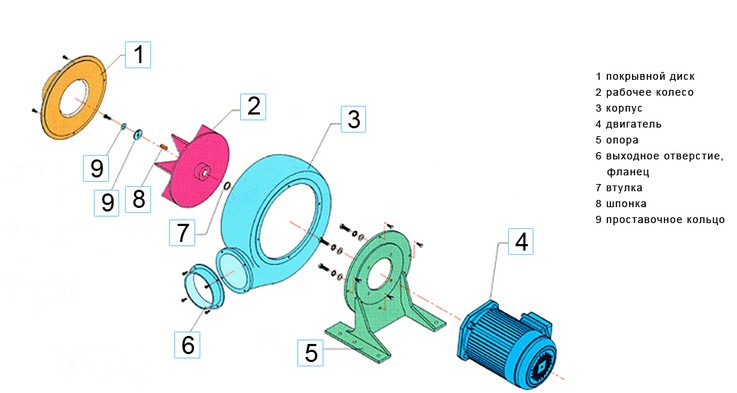

Устройство радиальных вентиляторов
Радиальный вентилятор состоит из следующих основных элементов:
- Рабочее колесо с лопатками
- Спиральный корпус
- Электродвигатель
- Станина
Как работает радиальный вентилятор? При вращении рабочего колеса воздух попадает через входное отверстие в каналы между лопатками. Под действием центробежной силы воздух перемещается от центра колеса к периферии и выбрасывается в спиральный корпус. Оттуда воздушный поток направляется в нагнетательное отверстие.
Типы рабочих колес радиальных вентиляторов
По форме лопаток рабочие колеса радиальных вентиляторов бывают двух основных типов:
- С лопатками, загнутыми вперед (по направлению вращения)
- С лопатками, загнутыми назад (против направления вращения)
Колеса с лопатками, загнутыми назад, обеспечивают более высокий КПД, но требуют большей частоты вращения. Колеса с лопатками, загнутыми вперед, позволяют получить те же характеристики при меньших габаритах и частоте вращения.

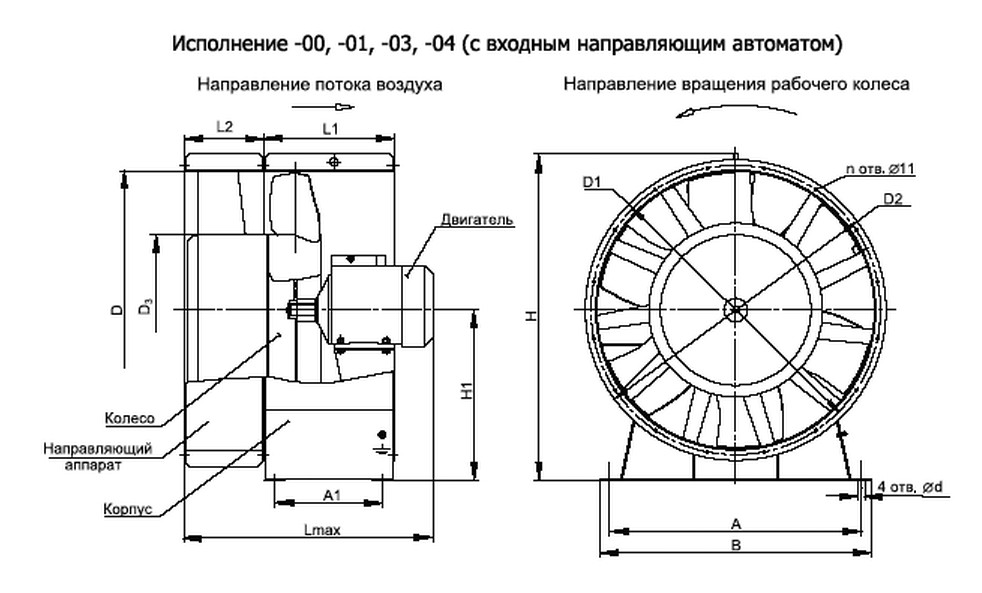

Конструкция осевых вентиляторов
Осевой вентилятор имеет более простую конструкцию и состоит из следующих основных частей:
- Рабочее колесо с лопастями
- Цилиндрический корпус
- Электродвигатель
- Опорная рама
В осевом вентиляторе воздушный поток движется вдоль оси вращения рабочего колеса. Лопасти колеса захватывают воздух и проталкивают его в осевом направлении.
Спрямляющий аппарат в осевых вентиляторах
Для повышения давления и КПД некоторые модели осевых вентиляторов оснащаются спрямляющим аппаратом. Это неподвижные лопатки, устанавливаемые за рабочим колесом. Они преобразуют вращательное движение потока в осевое, повышая статическое давление.
Основные характеристики промышленных вентиляторов
При выборе промышленного вентилятора учитывают следующие основные характеристики:
- Производительность (м3/ч) — объем перемещаемого воздуха в единицу времени
- Полное давление (Па) — сумма статического и динамического давления
- Мощность электродвигателя (кВт)
- КПД (%)
- Частота вращения рабочего колеса (об/мин)
- Уровень шума (дБА)
Эти параметры указываются в каталогах производителей для каждой модели вентилятора. При подборе вентилятора его характеристики должны соответствовать расчетным параметрам вентиляционной системы.
Обозначение промышленных вентиляторов
Система обозначения промышленных вентиляторов стандартизирована ГОСТами. Как расшифровывается маркировка вентиляторов?
Для радиальных вентиляторов (по ГОСТ 5976-90):
- ВР — вентилятор радиальный
- 80-75 — коэффициент полного давления (0,80) и коэффициент быстроходности (75)
- №6,3 — номер вентилятора, соответствующий диаметру рабочего колеса в дм
Для осевых вентиляторов (по ГОСТ 11442-90):
- ВО — вентилятор осевой
- 06-300 — коэффициент полного давления (0,06) и коэффициент быстроходности (300)
- №4 — номер вентилятора по диаметру рабочего колеса в дм
Требования к качеству промышленных вентиляторов
При выборе промышленного вентилятора важно обращать внимание на следующие аспекты качества:
- Соответствие характеристик вентилятора заявленным в каталоге
- Качество используемых материалов и комплектующих
- Точность изготовления и сборки
- Качество балансировки рабочего колеса
- Надежность антикоррозионного покрытия
- Уровень шума и вибрации
- Энергоэффективность
Качественный промышленный вентилятор должен иметь сертификаты соответствия и быть произведен на предприятии с сертифицированной системой менеджмента качества ISO 9001.
Выбор производителя промышленных вентиляторов
При выборе поставщика промышленных вентиляторов следует учитывать следующие факторы:
- Опыт работы компании на рынке вентиляционного оборудования
- Широта ассортимента продукции
- Наличие собственного конструкторского бюро
- Уровень технологического оснащения производства
- Наличие испытательной лаборатории
- Система контроля качества на производстве
- Гарантийные обязательства и сервисная поддержка
Предпочтение стоит отдавать крупным специализированным производителям вентиляционного оборудования с многолетним опытом работы.
Эксплуатация и обслуживание промышленных вентиляторов
Для обеспечения долгой и надежной работы промышленных вентиляторов необходимо соблюдать следующие правила эксплуатации:
- Строго соблюдать режимы работы, указанные в паспорте вентилятора
- Регулярно проводить техническое обслуживание согласно регламенту
- Своевременно очищать рабочее колесо и внутренние поверхности от загрязнений
- Контролировать уровень вибрации и шума
- Проверять состояние подшипников и смазки
- Следить за натяжением приводных ремней
- Периодически проводить балансировку рабочего колеса
При правильной эксплуатации и обслуживании качественный промышленный вентилятор способен надежно работать 10-15 лет и более.
Как дует ветер. Устройство бытовых вентиляторов
Устройство бытовых вентиляторов может показаться совершенно разным, в зависимости от их назначения. Но на самом деле их конструкции очень схожи и отличия касаются в основном размеров и конструкции корпуса.
Бытовые вентиляторы могут быть:
- настольные и напольные,
- накладные,
- потолочные,
- оконные.
Отдельно стоит выделить безлопастные вентиляторы, которые не имеют крыльчатку и работают по совершенно другому принципу.
Устройство настольных и напольных бытовых вентиляторов
Настольные и напольные вентиляторы представляют собой, в основном, осевые вентиляторы, которые имеют рабочее колесо в защитном кожухе (часто сетчатом). Они крепятся к основанию, которое служит для удержания вентилятора в заданном положении, а также содержат в себе узел управления. Также в основании монтируются дополнительные устройства, такие как светильник, таймер и т.д.
Двигатель настольного или напольного вентилятора крепится на подвижном кронштейне. На оси двигателя располагается рабочее колесо вентилятора.
В последнее время появились радиальные (центробежные) бытовые напольные вентиляторы. Они характеризуются большей производительностью и меньшими габаритными размерами. Так как их принцип работы совершенно иной, они обладают большей степенью защиты от случайного прикосновения к рабочему колесу, что важно при непосредственном контакте детей с устройством.
К функциям, характеристикам и параметрам напольных и настольных вентиляторов относятся:
- регулировка (часто ступенчатая) скорости вращения рабочего колеса,
- возможность установки поворотного режима работы (автоповорот),
- низкий уровень шума,
- безопасность использования в быту,
- возможность размещения вентилятора в любом удобном месте помещения.
Устройство накладных бытовых вентиляторов
Накладные вентиляторы предназначены для установки в вентиляционный канал, который устроен в стене или потолке. Такие вентиляторы позволяют удалять воздух из помещения. При этом они обладают низким уровнем шума и имеют широкий выбор внешнего оформления.
Конструкция накладных вентиляторов очень похожа на простой осевой канальный вентилятор. То есть это заключенный в корпус двигатель, на оси которого расположено рабочее колесо с лопатками. Передняя (лицевая) сторона вентилятора выполнена таким образом, чтобы обеспечить монтаж вентилятора к ровной поверхности. Она может снабжаться закрывающимися жалюзи (автоматическое закрывание при выключении вентилятора). При этом остальная часть вентилятора погружается в вентиляционный канал.
Также накладные вентиляторы снабжаются обратными клапанами, которые предотвращают проникновение внешнего воздуха в помещение.
Основными преимуществами накладных бытовых вентиляторов являются:
- низкий уровень шума,
- возможность применения обратного клапана и закрывающихся жалюзи,
- малые габариты,
- возможность применения гигрометра (автоматическое включение при достижении определенного уровня влажности),
- возможность применения таймера (автоматическое выключение по истечении определенного времени),
- возможность одновременного включения/выключения с освещением в помещении,
- возможность применения широкого спектра декоративных решеток (накладок).
Устройство потолочных бытовых вентиляторов
Потолочные бытовые вентиляторы предназначены для перемещения (смешивания) больших объемов воздуха в помещении. При этом движение воздуха происходит вертикально.
Конструкция потолочного бытового вентилятора состоит из двигателя и рабочего колеса, которое снабжено лопастями большого размера. Так как большие лопасти вращаются очень медленно, уровень шума, который создает потолочный вентилятор, остается минимальным.
Часто встречаются потолочные бытовые вентиляторы, совмещенные с потолочной люстрой. Такие вентиляторы имеют общий узел управления с освещением и сокращают монтажные расходы.
Устройство оконных бытовых вентиляторов
Оконные вентиляторы предназначены для непосредственной установки в оконный проем.
Такое использование позволяет исключить создание специальных вентиляционных каналов.
Использование оконных бытовых вентиляторов не ограничивается только вытяжной функцией. Эти вентиляторы могут обеспечивать приток свежего воздуха в помещение (при наличии реверса).
Конструкция оконных бытовых вентиляторов напоминает накладные вентиляторы, но она имеет свои особенности:
- крепление вентилятора происходит к тонким материалам без их повреждения,
- оконный вентилятор имеет меньший вес,
- снабжены специальными автоматическими жалюзи, которые предотвращают проникновение воздуха в выключенном состоянии,
- возможность управления при помощи пульта дистанционного управления,
- имеют декоративные лицевые панели.
Как видно, конструкция бытовых вентиляторов различна, но их бытовое использование выдвигает определенные требования к габаритам, уровню шума, внешнему виду и многие другие. Поэтому, все производители бытовых вентиляторов выделяют их в отдельные серии.
При покупке бытового вентилятора необходимо четко понимать его будущее использование, производительность, способ монтажа, допустимый уровень создаваемого шума и многие другие характеристики. Только наличие всех этих данных гарантирует, что бытовой вентилятор будет работать долго, безотказно и обеспечит желаемый комфорт в помещении.
Промышленные вентиляторы
Промышленные вентиляторы
На отечественном рынке промышленных вентиляторов представлена как продукция, произведенная в России и в странах СНГ и соответствующая требованиям государственных стандартов и другой нормативной документации, действующей на территории РФ, так и импортное вентоборудование, созданное в соответствии с нормативной базой ЕС, США и других стран. По мнению экспертов, в стоимостном выражении объемы продаж промышленных вентиляторов в России сегодня превышают объемы продаж вентиляторов других типов.
Область применения
Монтаж промышленных вентиляторов требует привлечения профессиональных монтажников и использования подъемной техники
Спрос на промышленные вентиляторы создают прежде всего реконструирующие и расширяющие производство заводы и фабрики, а также склады, крупные магазины и предприятия общепита, сельскохозяйственные предприятия и строительные компании.
Их активность и обуславливает динамику развития рынка промышленных вентиляторов.
В системах вентиляции и кондиционирования воздуха чаще всего применяются радиальные(разновидность центробежных) и осевые вентиляторы общего назначения.
Агрессивность среды, перемещаемой радиальными вентиляторами общего назначения, по отношению к углеродистым сталям обыкновенного качества в общем случае не превышает агрессивности воздуха с температурой +80 °C и концентрацией пыли или других твердых примесей не более 100 мг/м3 при отсутствии липких волокнистых веществ. У осевых вентиляторов общего назначение температура перемещаемой среды в зависимости от исполнения колеблется в пределах 50 — 100 °C, а концентрация пыли и твердых примесей в случае расположения привода в потоке перемещаемого воздуха составляет не 100, а всего 10 мг/м3.
Для перемещения более агрессивных сред, как правило, используют вентиляторы специального исполнения.
Например, для транспортировки воздуха повышенной влажности, загрязненного химическими компонентами, применяют коррозионно-стойкие вентиляторы, выполненные из легированных (нержавеющих) сталей или из пластмассы. Для перемещения газопаровоздушных взрывоопасных смесей 1, 2 и 3-й категорий, групп Т 1, Т 2, Т 3 по классификации ПУЭ, выбор, скорее всего, придется остановить на искрозащищенном вентиляторе из алюминия или латуни со взрывозащищенным электродвигателем (например, серии АИМ). Существуют и другие варианты.
Радиальные вентиляторы низкого давления
Вентиляторы общего назначения могу эксплуатироваться в условиях умеренного (У) и тропического (Т) климата. Категории их размещения (1, 2 или 3-я по ГОСТу 15 150–69) производитель обычно указывает в каталогах и паспортах для каждой конкретной модели.
Так, вентиляторы первой категории размещения можно безбоязненно устанавливать на открытом воздухе. Вторая категория присваивается моделям, пригодным для эксплуатации под навесом или в помещении, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе (например, в палатках, кузовах, металлических помещениях без теплоизоляции и др.
). Ну а вентиляторы 3-й категории предназначены для эксплуатации в помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха, воздействие песка и пыли существенно меньше, чем на открытом воздухе (каменные, бетонные, деревянные помещения).
В любом случае возможность применения вентилятора в конкретных условиях определяется на этапе проектирования. При этом подбор типоразмера вентилятора должен осуществляться по производительности и оптимальному значению полного давления. Вначале производится предварительный подбор по сводным графикам аэродинамических характеристик, затем окончательный — по графикам индивидуальных характеристик.
Радиальный вентилятор высокого давления ВР120-28
Радиальный вентилятор используется для перемещения воздуха в окрасочно-сушильной камере
Аэродинамические характеристики приводятся в каталогах фирм-производителей и в руководствах по расчету и подбору вентиляторов.
Как правило, аэродинамические характеристики соответствуют работе вентиляторов на чистом воздухе с климатическими параметрами: температура +20 °C, относительная влажность 50 %, барометрическое давление 101,34 кПа, плотность 1,2 кг/м3.
Для вентиляторов, перемещающих воздух или иную смесь газов, плотность которой отличается от 1,2 кг/м3 , аэродинамические характеристики должны пересчитываться по ГОСТу 10 616–90.
В целях соблюдения санитарных норм при выборе вентилятора следует учитывать их акустические характеристики.
Конструктивные исполнения радиальных вентиляторов даны в ГОСТе 5976–90, а осевых моделей — в ГОСТе 11 442–90. В этой статье мы расскажем о некоторых конструктивных особенностях радиальных и осевых вентиляторов общего назначения, определимся с их обозначениями, перечислим наиболее заметных производителей, а также попробуем определить некоторые признаки, свидетельствующие о качестве оборудования и профессионализме производителя, без учета которых покупка хорошего вентилятора в России сегодня затруднительна.
Радиальные вентиляторы
Радиальный вентилятор общего назначения представляет собой расположенное в спиральном кожухе лопаточное (рабочее) колесо, при вращении которого воздух, попадающий в каналы между лопатками, движется в радиальном направлении к периферии колеса, под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в нагнетательное отверстие.
В вентиляторах одностороннего всасывания рабочее колесо представляет собой пустотелый цилиндр, в котором по всей боковой поверхности, параллельно оси вращения, расположены на равных расстояниях лопатки. По окружности лопатки скреплены с помощью переднего и заднего дисков; в центре заднего диска находится ступица для насаживания колеса на вал электродвигателя или на промежуточный вал.
У вентиляторов двухстороннего всасывания воздух забирается с обеих сторон корпуса, а колесо состоит из двух зеркально симметричных половин, в центре которых расположена ступица.
С точки зрения эксплуатационных характеристик большое значение имеет наклон лопатокотносительно направления вращения колеса (количество лопаток бывает различным в зависимости от назначения и типа вентилятора). По этому признаку рабочие колеса радиальных вентиляторов общего назначения делятся на два основных типа — колеса с лопатками, загнутыми вперед (в сторону вращения рабочего колеса), и с лопатками, загнутыми назад.
Рис. 1. Конструктивные исполнения радиальных вентиляторов общего назначения по ГОСТу 5976-90
Радиальные вентиляторы с рабочими колесами, лопатки которых загнуты назад, как правило, имеют высокий КПД и относительно легко переносят перегрузки по расходу воздуха. Вентиляторы с рабочими колесами с лопатками, загнутыми вперед, обеспечивают одни и те же расходные характеристики, что и модели с рабочими колесами с лопатками, загнутыми назад, но при меньшем диаметре колеса и более низкой частоте вращения. Таким образом, они могут достичь требуемого результата, занимая меньше места и с меньшим уровнем шума.
Обычно рабочие колеса вентиляторов, развивающих давление до 1000 Па, имеют лопатки, загнутые назад. А вентиляторы среднего давления, создающие полное давление от 1000 до 3000 Па, и вентиляторы высокого давления (3000–12 000 Па) могут иметь колеса, лопатки которых загнуты как по направлению вращения рабочего колеса, так и против направления его вращения.
В зависимости от расположения привода предусматривается 7 конструктивных исполнений радиальных вентиляторов.
В системах вентиляции и кондиционирования часто используют вентиляторы одностороннего всасывания, на одном валу с двигателем или двухстороннего всасывания с клиноременной передачей (исполнение 1 и 6, рис. 1). Для вентиляторов двухстороннего всасывания с расположением ременной передачи в перемещаемой среде температура воздуха не должна превышать 60 °C. В остальных случаях, как уже отмечалось, вентиляционный воздух, перемещаемый вентиляторами общего назначения, может иметь температуру до 80 °C.
Осевой вентилятор ВО 16-280 с защитной решеткой
В нескольких положениях, в зависимости от конструкции воздухораспределительной сети, может выполняться и корпус-кожух. Для радиальных вентиляторов общего назначения ГОСТ 10 616–90 устанавливает 8 положений корпуса в левом исполнении и 8 в правом, определяемых углом поворота относительно исходного нулевого положения. Углы поворота корпуса отсчитывают по направлению вращения рабочего колеса. Положение корпуса Пр 225° и Л 225° отсутствуют, что объясняется трудностью присоединения сети к такому вентилятору.
Обозначение радиальных вентиляторовстандартизовано. Причем на рынке по-прежнему представлены вентиляторы, поименованные в соответствии с ГОСТом 5976–73, и вентиляторы, обозначение которых соответствует более поздней (действующей в настоящее время) редакции стандарта — ГОСТ 5976–90.
В соответствии с ГОСТом 5976–73 обозначение типа радиальных вентиляторов общего назначения состоит из буквы «Ц» («Центробежный»), пятикратного значения коэффициента полного давления и значения быстроходности при режиме максимального КПД, округленных до целых чисел.
К этому обозначению добавляется номер вентилятора, численно равный диаметру колеса в дециметрах.
Так, вентилятор с диаметром всасывающего отверстия d=0,4 м, имеющий при режиме максимального КПД коэффициент полного давления 0,86 и быстроходность 70,3, обозначали Ц4–70 № 4.
Согласно действующему в настоящее время ГОСТу 5976–90 обозначение типа радиального вентилятора должно состоять из буквы «В» («вентилятор»), буквы «Р» («радиальный»), и стократной величины коэффициента полного давления и величины быстроходности на режиме максимально полного КПД, округленных до целого числа.
Радиальные вентиляторы высокого давления
Радиальный вентилятор ВР-300-45
Пример обозначения типа радиального вентилятора с коэффициентом полного давления 0,875 (на режиме максимального полного КПД) и быстроходностью 71,5 — это ВР 88–72.
Производят общепромышленные радиальные вентиляторы в СНГ сразу несколько довольно крупных заводов.
В их числе можно отметить «Мовен-С», «Лиссант», «Тайра», Крюковский вентиляторный завод, «Веза», «Инновент», «Вентиляторный завод «КОМВЕН», «Вентмаш М», «РУВЕН», Вентиляторный завод «Вентстандарт», Производственное объединение «КВМ», Нижнетуринский машиностроительный завод «Вента», ГУП «Дауыл» учреждения ФКУ ИК-9 ГУФСИН России по Республике Башкортостан», Полтавский вентиляторный завод (Украина) и многие другие предприятия.
Осевые вентиляторы
По сравнению с радиальными осевые вентиляторы общего назначения развивают меньшие давления (до 1500 Па), но позволяют достигать больших значений производительности и КПД при существенно меньших габаритах и массе. Простота конструкции, высокие аэродинамические качества, удобство монтажа и обслуживания, возможность регулирования в процессе эксплуатации обеспечивают осевым вентиляторам достаточно широкую область применения.
Вентиляторы должны иметь защитные лакокрасочные покрытия, соответствующие условиям эксплуатации
В системах вентиляции и кондиционирования используются в основном осевые вентиляторы, схема исполнения которых состоит из корпуса, рабочего колеса с лопатками, закрепленными на втулке под углом к плоскости вращения, и электропривода (схема 1 по ГОСТу 11 442–90).
При вращении рабочего колеса воздух захватывается лопатками и перемещается только в осевом направлении.
Иногда схема исполнения «корпус — рабочее колесо — привод» дополняется спрямляющим аппаратом, который преобразует динамическое давление, связанное со скоростью закручивания потока за рабочим колесом, в статическое. Этот конструктивный элемент осевого вентилятора позволяет повысить его давление и КПД в области рабочих режимов в среднем на 15–20 %. В некоторых конструкциях спрямляющий аппарат выполняет еще и функции силового узла, в котором размещается электродвигатель или подшипниковый узел.
ГОСТ 11 442‑90 предполагает 6 базовых конструктивных исполнений осевых вентиляторов (рис. 2). В системах ОВК чаще всего используют исполнение 1 (без регулирования) и 6 (со сменными или регулируемыми шкивами). Для исполнений, у которых привод не находится в потоке перемещаемого воздуха, содержание пыли и других твердых примесей не должно превышать 100 мг/м3 , а в случае если привод расположен в потоке перемещаемой среды, этих примесей не должно быть более 10 мг/м3 .
Направление вращения у осевых вентиляторов (как и у радиальных) обычно указывается стрелкой на их корпусе.
Обозначение типа осевых вентиляторов общего назначения установлено действующим в настоящее время ГОСТом 11 442–90. Оно должно состоять из буквы «В» («вентилятор»), «О» («осевой»), как и в случае с радиальными вентиляторами, стократной величины коэффициента полного давления и величины быстроходности на режиме максимально полного КПД, округленных до целого числа. Номер вентилятора определяет его размер, т. е. диаметр рабочего колеса, выраженный в дециметрах.
Рис. 2. Конструктивные исполнения осевых вентиляторов в соответствии с ГОСТом 11 442-90
Например, ВО‑4‑320‑6,3 — обозначение вентилятора осевого с коэффициентом полного давления, равным 0,14, и быстроходностью 320, диаметр кожуха которого составляет 630 мм.
В предыдущей редакции (ГОСТ 5976–73) осевые вентиляторы общего назначения имели обозначение типа, состоящее из одной лишь буквы «В».
Производителями осевых вентиляторов в России в настоящее время являются компании «Лиссант», «Мовен-С», «Тайра», Крюковский вентиляторный завод, «Веза», «Инновент», завод «Вентилятор», Вентиляторный завод «КОМВЕН», «Вентмаш М», Вентиляторный завод «Вентстандарт», Производственное объединение «КВМ», Нижнетуринский машиностроительный завод «Вента» и ряд учреждений государственной системы исправления наказаний.
Не продешевите!
Любой собственник и наемный работник, осуществляющий закупки вентоборудования и ответственно относящийся к своей работе, заинтересован в приобретении высококачественного промышленного вентилятора. Увы, фирмы-производители предлагают совершенно разные по своему качеству вентиляторы, хотя и ставят в прайс-листах стандартные обозначения.
Эти вентиляторы порой имеют отличия не только в характеристиках, но и во внешнем виде!
Именно поэтому при выборе конкретной модели необходимо принимать во внимание технические характеристики приобретаемого оборудования, сравнивая их с ГОСТом и другой нормативной документацией, а также учитывать некоторые косвенные факторы, характеризующие производителя оборудования.
Для ограничения распространения структурного шума и вибраций промышленные вентиляторы часто ставят на виброизоляторы.
Так, вентилятор обязательно должен быть произведен из качественных компонентов. Используемый при производстве изделий листовой и профильный прокат, лакокрасочные и вспомогательные материалы должны соответствовать требованиям, установленным в государственных стандартах и ТУ. Требованиям нормативно-технической документации на изделия конкретного типа должны отвечать электродвигатели, подшипники, виброизоляторы, ремни и другие компоненты общепромышленных вентиляторов.
Геометрические размеры вентилятора, в том числе размеры проточной части, должны быть выдержаны с максимально возможной точностью. Например, у осевых моделей радиальный зазор между лопатками колеса и корпусом должен быть не более 1,5 % длины лопатки; отклонение от этого значения не должно составлять более 25 %, в противном случае величина потерь может оказаться слишком высокой.
Долговечность промышленного вентилятора во многом зависит от качества балансировки его рабочего колеса. Рабочие колеса и шкивы вентиляторов в обязательном порядке должны пройти динамическую, а при необходимости и статическую балансировку. Обеспечить высокую стабильность результата этого процесса при серийном изготовлении вентиляторов по силам лишь крупным производителям, имеющим соответствующие технические и технологические возможности и квалифицированный персонал.
Чрезвычайно важно и качество окраски. Слой краски должен защищать вентилятор от коррозии на протяжении всего срока службы. При «гаражном» производстве краска часто наносится непосредственно на сталь, без грунта, из-за чего отваливается уже в первые месяцы эксплуатации. О некачественной покраске свидетельствуют наплывы, сколы, пузырьки воздуха, посторонние включения и другие дефекты, отчетливо различимые при дневном свете.
Мощные осевые вентиляторы в венткамере метрополитена
Среди косвенных признаков, по которым можно отличить качественную продукцию от продукции низкосортной, в первую очередь следует упомянуть наличие у производителя необходимых сертификатов и лицензий как на право производства, так и на саму продукцию.
Показателем стабильности вентиляторного завода и качества выпускаемой им продукции по праву считается наличие сертификата ИСО 9001.
Большое значение имеет и то, насколько долго предприятие работает на рынке промышленных вентиляторов. Чем дольше, тем выше его квалификация, традиции, технологическая и конструктивная база, широта ассортимента, надежность как постоянного партнера, который может решить многие проблемы потребителя.
Ни в коем случае не стоит покупать дешевый промышленный вентилятор, цена которого заметно отличается от среднерыночной. Хорошая техника, как известно, дешево не продается.
Помните, вентилятор — это продукт длительного пользования (срок службы качественных моделей общего назначения составляет не менее 12 лет). В процессе эксплуатации это устройство потребляет электроэнергию, счета за которую к концу срока эксплуатации вентилятора обычно многократно перекрывают его закупочную цену. Владельцу приходится расходовать средства и на техническое обслуживание, и на ремонт вентилятора..jpg)
Поэтому дешевый вентилятор посредственного качества со временем всегда становится очень и очень дорогим.
Предпочтение логично отдавать долговечным и энергоэффективным моделям, способным обеспечивать требуемый расход и давление при минимальном энергопотреблении, значительно сокращающем эксплуатационные издержки и срок окупаемости.
В любой качественный продукт, как правило, вложены не только затраты на его физическое изготовление, но и труд конструктора-разработчика, маркетолога, испытателей и многих других специалистов. Поэтому применительно к качественным промышленным вентиляторам их цену имеет смысл рассматривать как показатель вложенного труда, направленного на предложение потребителю надежного и качественного продукта, а следовательно, и на развитие его (потребителя) бизнеса.
Источник информации: http:// www.mir-klimata.info/archive/2014_1/promishlennie_ventiljatori/
Центробежный вентилятор: устройство и эксплуатационные параметры
Для перемещения воздушных составов из помещений или по каналам используются различные вентиляторы.
Вентилятор центробежный относится к группе агрегатов, способных создавать небольшое разрежение или увеличение давления воздушного потока. Отличается простой конструкцией, используется как в промышленности, так и в бытовых целях. Может иметь различные линейные размеры и технические параметры.
- Производительность. Характеризует количество воздуха, перемещаемого устройством в единицу времени. Определяется по формуле Q = V/t [м3/с], где:
Q – производительность вентилятора;
V – воздух, перемещаемый устройством в кубических метрах;
t – время работы.
На основании характеристик по производительности выполняется расчет различных вентиляционных систем с учетом кратности обмена воздуха. С учетом этих данных подбирается конкретный воздуховод.
- Максимальный напор потока. Зависит от количества энергии, получаемой воздушным потоком при прохождении через корпус устройства. Вентилятор центробежный засасывает воздух во входное отверстия и лопастями придает ему ускорение. Рассчитывается по формуле Рп = Рст + Рдин, где:
Рассчитывается по формуле Рп = Рст + Рдин, где:Рп – давление воздуха на выходе из вентилятора;
Рст – статическое давление воздуха на входе;
Рдин – динамическое давление, придаваемое лопастями устройства.
Центробежные механизмы не могут создавать высокое давление воздушного потока и используются только в вентиляционных системах.
- Мощность. Разделяется на общую и полезную, от соотношения этих характеристик зависит, какой коэффициент полезного действия имеет центробежный вентилятор. Определяется по формуле N = (Q·P)/(1000·ŋ) [кВт], где:
N – общая мощность вентилятора;
Q – производительность устройства по максимальному объему воздушного потока;
P – давление, которое имеет воздух на выходе из устройства;
ŋ – КПД центробежного механизма.
Технические параметры устройств подбираются на основании расчетов вентиляционных систем с учетом особенностей производства и конкретного места установки.
Из каких частей состоит вентилятор центробежный
Различные модели устройств могут иметь конструкционные особенности, но у всех одинакова принципиальная схема.
Устройство центробежного вентилятора
1 – ось ступицы, крепится непосредственно на электрический двигатель или на приводной шкив;
2 – рабочее колесо с установленными лопатками;
3 – лопатки, нагнетающие воздух. Могут иметь различный вид, что позволяет изменять технические характеристики без изменения мощности двигателя;
4 – передний диск, с его помощью вентилятор захватывает воздух;
5 – решетка лопастей. Вентилятор центробежный может иметь различное количество лопастей, отличающихся по геометрии и линейным параметрам.
6 – корпус (улитка), служит для перенаправления воздушного потока, создает разрежение на входе и повышенное давление на выходе;
7 – приводной шкив, может иметь различные диаметры и профили;
8 – подшипники качения, могу быть роликовыми или шариковыми;
9 – несущая рама;
10, 11 – фланцы, к ним присоединяется воздуховод.
Конструкционные отличияДля вентиляции помещений необходимо подбирать устройства, полностью отвечающие техническому заданию. В связи с различными требования к эксплуатационным показателям конструкторы разработали несколько типов устройств, отличающихся внешним видом и техническими возможностями. Корпус вентиляторов изготавливается из листовой стали, для защиты от коррозионных процессов используются современные порошковые покрытия.
ЛопаткиФиксируются к диску, могут быть неразъемными и съемными, с регулируемым углом наклона или стационарными.

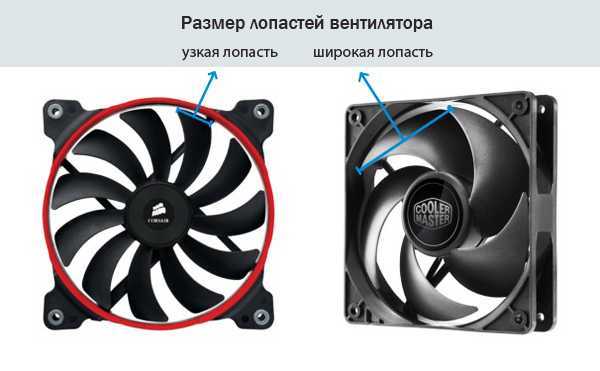

Типы профилей лопаток
Способы подключения устройствВ зависимости от требований к вентиляции устройства могут подключаться параллельно или последовательно. Параллельное подключение применяется в тех случаях, когда один вентилятор не в состоянии обеспечить требуемые параметры по кратности обмена воздуха, а увеличение его диаметра или скорости вращения технологически невозможно.
Параллельное подключение вентиляторов
Технические характеристики двух параллельно подключенных вентиляторов
Суммарное эквивалентное отверстие установки равно сумме этих показателей каждого вентилятора. За счет такой схемы компоновки второй параллельный вентилятор развивает мощность несколько ниже, чем в отдельно смонтированном варианте. Если рабочая точка В расположена рядом с зоной неустойчивости, то вентилятор центробежный может попадать в режим помпажа, воздух теряет свою первоначальную скорость.
Последовательное подключение вентиляторов
Технические характеристики двух последовательно подключенных вентиляторов
Последовательное подключение двух вентиляторов целесообразно в случае, если вентиляция иным методом не обеспечивает нужное давление в воздуховодах. Часто схема применяется во время монтажа пневматических транспортеров. Установка нескольких последовательных устройств позволяет понизить скорость движения лопаток, за счет чего уменьшается сила удара транспортируемых материалов о лопатки. При такой схеме общее давление суммируется.
Способы регулирования производительности
В некоторых случаях воздух должен изменять параметры своего движения, достижение такого эффекта на одном устройстве достигается несколькими методами:
- Регулировкой при помощи дросселя. Изменение параметров может достигать до 40% первоначальных. Способ оправдан только для небольших вентиляторов.
- Регулировкой скоростью вращения. Метод считается самым экономичным, воздух движется с различной скоростью и при этом КПД меняется в незначительных пределах. В зависимости от изменения скорости вращения меняется центробежная сила, действующая на потоки.
- Регулирование положением направляющих лопаток
Изменение параметров может достигать до 40% первоначальных. Способ оправдан только для небольших вентиляторов.Зависимость производительности от угла поворота лопаток
Влияние геометрии лопаток на КПД вентиляторов при изменении скорости вращения
За счет перестановки лопаток изменяется угол захвата потока, воздух увеличивает или уменьшает скорость движения. Производительность устройства имеет прямую связь с углом поворота и значения отношений диаметров входного и выходного патрубков.
Если вас интересует стоимость изготовления продукции, отправьте нам техническое задание на почту info@plast‑product.
ru или позвоните по телефону 8 800 555‑17‑56
Пластмассовые и металлические лопасти вентиляторов для систем ОВКВ и коммерческих холодильных установок
Когда речь идет о системах отопления, вентиляции и охлаждения (ОВКВ), а также коммерческих холодильных установках, наиболее важной особенностью этих систем являются лопасти вентиляторов (рис. 1). ). Тем не менее, клиенты редко осознают количество вентиляторов внутри этих приложений.
В общей системе HVAC имеется три типа вентиляторов, расположенных в системе: осевой вентилятор, центробежный вентилятор и вентилятор с наклоном назад. Таким образом, когда требуется замена лопастей вентилятора или проектирование лопастей вентилятора, заказчику необходимо выбрать правильный тип системы лопастей вентилятора. Затем им нужно будет рассмотреть материалы, которые они хотят для лопастей вентилятора. Наиболее распространенным материалом для лопастей коммерческих вентиляторов является металл (алюминий или сталь) или пластик (полипропилен).
Тем не менее, некоторые компании также производят вентиляторы с использованием нейлоновой ткани и полиэстера, армированного стекловолокном.

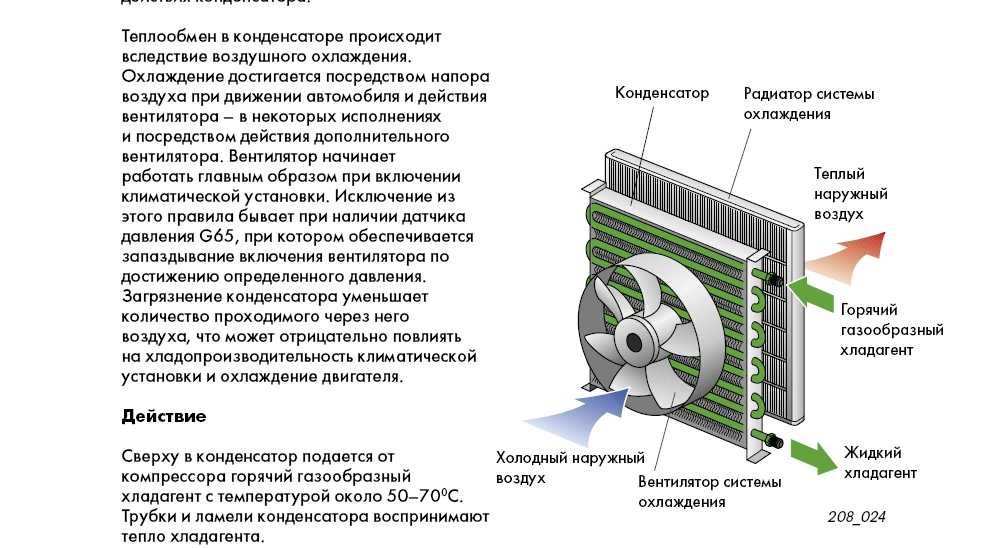

Рис. 1: Пример коммерческого охлаждения с использованием ЕС-вентилятора и двигателя
Обзор типов вентиляторов
Во многих случаях коммерческие вентиляторы не являются взаимозаменяемыми из-за необходимого статического давления и расхода воздуха. Осевой вентилятор нельзя использовать вместо центробежного вентилятора из-за разного статического давления (сопротивления воздушному потоку). Несмотря на то, что существует множество типов вентиляторов, таких как промышленные воздуходувки, крыльчатые вентиляторы и вытяжные вентиляторы, эти вентиляторы обычно делятся на следующие три категории вентиляторов:
Центробежные вентиляторы: Центробежные вентиляторы имеют форму водяного колеса и используются в вентиляционных установках. Эти вентиляторы создают более высокое давление, чем осевые вентиляторы. Они также будут производить больше шума из-за более высокого давления.
Они имеют более высокую стоимость, чем осевые вентиляторы, при этом обеспечивая более высокий уровень производительности.
Осевые вентиляторы: Осевые вентиляторы являются самыми простыми и экономичными вентиляторами. Лопасти имеют форму пропеллера, поскольку они размещены на вращающейся оси. Клиенту следует использовать осевые вентиляторы для приложений с низким расходом воздуха и низким статическим давлением. Эти вентиляторы обычно используются в градирнях и конденсаторах наружного коммерческого кондиционирования воздуха.
Наклоненные назад вентиляторы имеют необычные изогнутые лопасти и обычно используются в приложениях с переменным давлением и сильным воздушным потоком. Эти вентиляторы можно найти в системах технологического охлаждения и системах вентиляции с рекуперацией энергии HVAC.
Сравнение материалов лопастей вентиляторов
Большинство коммерческих и промышленных лопастей вентиляторов для систем отопления, вентиляции и кондиционирования и охлаждения изготавливаются из алюминия, металла или пластика.
Сменные лопасти вентилятора можно приобрести отдельно, если старые лопасти изношены или изношены. Клиенты могут также попытаться заменить лопасти вентилятора при замене двигателей вентиляторов.
Алюминиевые, металлические и пластмассовые вентиляторы имеют много схожих характеристик. Материалы легкие, хотя вес будет увеличиваться в зависимости от размера лопастей, необходимых для применения, поэтому клиенты могут найти типы материалов, доступные для конкретных вентиляторов, таких как осевые вентиляторы.
Чтобы определить тип материала вентилятора, заказчик должен оценить необходимое статическое давление и тип среды, в которой будут работать лопасти вентилятора. некоторая защита, воздух, проходящий через него, может содержать более высокие уровни коррозионных элементов, которые будут влиять на производительность лопастей или увеличивать износ лопастей вентилятора. Также может быть больше влаги, льда или даже соленой воды. Другим фактором, который следует учитывать, является температура окружающей среды, так как на рабочих местах могут быть очень жаркие или холодные условия или внешние условия, которые будут воздействовать на лопасти вентилятора.
Свойства алюминиевых и металлических вентиляторов
Крыльчатка вентилятора может иметь диаметр от 2 дюймов до 48 дюймов, так как алюминиево-металлические лопасти часто предпочтительнее для более крупных систем вентиляторов (рис. 2). Количество лопастей вентилятора может варьироваться, так как может быть от 3 до 10 лопастей в зависимости от типа используемой системы вентилятора.
Металлические лопасти вентилятора могут быть окрашены или покрыты гальваническим покрытием, представляющим собой покрытие из цинка, алюминия и кремния для эстетических целей. Это также добавляет дополнительную защиту поверхности металла. Они подходят для сред с экстремальными температурами. Имейте в виду, что окрашенный металл может начать трескаться и отслаиваться от лезвий из-за износа, что приведет к усилению коррозии на голом металле под ним.
Благодаря использованию металлических материалов эти лопасти вентилятора можно использовать в системах вентиляторов с высоким статическим давлением.
Хотя окрашенное металлическое или гальваническое покрытие обеспечивает большую коррозионную стойкость, лопасти вентилятора все еще могут быть подвержены ржавчине, химическим веществам и другим коррозионно-активным веществам. Кроме того, имейте в виду, что металлические лопасти вентилятора, движущиеся внутри металлических корпусов на более высоких скоростях, могут создавать больший шум во время работы из-за вибрации металла.
Рисунок 2: Пример блока вентиляторов с алюминиевыми лопастями вентилятора и стальным кольцом вентилятора
Металлические лопасти вентилятора Pro
- Подходит для вентиляторов больших размеров
- Может выдерживать переменное и более высокое статическое давление и расход воздуха
- Может использоваться при экстремальных температурах
Минусы металлических лопастей вентилятора
- Может создавать сильный шум из-за вибрации
- Подвержен проблемам с балансировкой при неправильном обращении
- Подвержен коррозии
Свойства пластиковых вентиляторов
Пластиковые вентиляторы изготавливаются из полипропилена, а также композитных пластиковых смол или полимеров.
Типичные диаметры пластиковых пропеллеров могут варьироваться от 2 1/2 до 8 дюймов, поскольку вентиляторы могут иметь от 4 до 6 лопастей (рис. 3). Пластмассовые лопасти вентилятора подходят для приложений с низким статическим давлением.
Пластик для лопастей вентилятора может быть окрашен по эстетическим соображениям или для обеспечения таких добавок, как повышенная защита от ультрафиолетового излучения или коррозионная стойкость. Поскольку цвет пропитан по всему материалу, он меньше выцветает или изнашивается. Имейте в виду, что чем больше лопасть вентилятора, тем больше добавок необходимо ввести в материал, чтобы сделать его более жестким для применений с переменным статическим давлением.
Плюсы пластиковых лопастей вентилятора
- Коррозионная стойкость
- Лопасти, обеспечивающие оптимальные характеристики воздушного потока
- Легкий и тихий
- Продлевает срок службы двигателей и подшипников
Рисунок 3: Пример блока вентиляторов с пластиковыми лопастями вентилятора и пластиковым кольцом вентилятора
Минусы пластиковых лопастей вентилятора
- Зарезервировано для лопастей вентилятора меньшего диаметра
- Не подходит для более высокого статического давления
- Не подходит для работы в условиях экстремальных температур
Резюме
При выборе материалов для вентиляторов для стандартных систем ОВКВ и коммерческих холодильных систем, которые будут размещаться в специализированных продуктах, всегда смотрите спецификации производителя в отношении типа лопастей вентилятора, которые можно использовать.
Эта стратегия гарантирует, что лопасть вентилятора будет обеспечивать максимальную рабочую мощность и воздушный поток, необходимые для применения.
Для клиентов, которые будут создавать всю систему вентиляторов, начиная с этапа проектирования по индивидуальному заказу, следует обратиться в компанию по проектированию и производству электроники и электротехники с многолетним опытом. Мы помогаем клиентам выбрать правильные материалы на основе приложений, чтобы мы могли уложиться в сроки их выхода на рынок.
4-Fans : OSH Answers
OSH Answers Информационные бюллетени
Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей и заболеваний до эргономики и продвижения на рабочем месте. ПОДРОБНЕЕ >
Загрузите бесплатное приложение OSH Answers
Поиск по всем информационным бюллетеням:
Поиск
Введите слово, фразу или задайте вопрос
ПОМОЩЬ
Что рассматривается в этом документе?
Что такое вентиляторы?
Вентиляторы являются «рабочими лошадками» вентиляционных систем.
Чтобы система вентиляции была эффективной, вентиляторы должны быть соответствующего размера и типа. Они должны обеспечивать достаточную скорость (движение воздуха) для захвата загрязняющих веществ в источнике, их протягивания через вытяжку и выноса по системе воздуховодов, через устройства очистки воздуха и выхлоп на улицу.
Сколько типов вентиляторов доступно?
Существует два основных типа вытяжных вентиляторов:
- Осевые вентиляторы: Эти вентиляторы выглядят как пропеллеры и всасывают воздух прямо через вентилятор.
- Центробежные вентиляторы: Эти вентиляторы выглядят как «беличьи клетки», которые втягивают воздух в центр вентилятора и выпускают его под углом 90 градусов.
Рисунок 1
Типы вентиляторов
Осевые или пропеллерные вентиляторы
Существует три основных типа осевых вентиляторов: пропеллерные, трубчатые и лопастные. Пропеллерные вентиляторы чаще всего используются для разреженной вентиляции или охлаждения.
Эти вентиляторы часто монтируются в стене или потолке. Типичными примерами являются автомобильный вентилятор радиатора или отдельно стоящий комнатный вентилятор. Основные характеристики этих вентиляторов заключаются в том, что они:
- могут перемещать большие объемы воздуха при небольшом сопротивлении, а
- не подходят для местной вытяжной вентиляции, поскольку они не обеспечивают достаточного всасывания для проталкивания воздуха через систему.
Осевые трубчатые и лопастные осевые вентиляторы, по сути, представляют собой осевые вентиляторы, предназначенные для установки в воздуховоде. Обычно они ограничиваются приложениями «чистого воздуха», такими как выхлопные трубы, проходящие через крышу.
Центробежные вентиляторы
Существует три типа центробежных вентиляторов, определяемых типом лопастей вентилятора:
- лопатки с наклоном вперед,
- лопатки с наклоном назад и
- прямые радиальные лопатки.
Вентиляторы в вашей домашней печи, пылесосе и фене являются примерами центробежных вентиляторов.
Они могут работать при высоком сопротивлении и обычно используются в системах местной вытяжной вентиляции. Прочные центробежные вентиляторы с радиальными лопастями лучше всего подходят для отвода большого количества пыли, потому что они менее подвержены засорению или истиранию пылью.
Как узнать, правильный ли тип вентилятора выбран?
Выбор подходящего вентилятора может быть сложным и должен выполняться специалистом по вентиляции или вентиляторам. Тем не менее, вы можете сделать следующие наблюдения, чтобы определить, подходит ли выбранный вентилятор:
Материал, обрабатываемый вентилятором
- Если отработанный воздух содержит небольшое количество дыма или пыли, следует выбрать центробежный или осевой вентилятор с наклоном назад. .
- Если отработанный воздух содержит легкую пыль, дым или влагу, предпочтение отдается центробежному вентилятору с наклоном назад или радиальным.
- Если содержание твердых частиц в отработанном воздухе высокое или при работе с материалами, то нормальным выбором будет радиальный центробежный вентилятор.
- Если отработанный воздух содержит взрывоопасные или легковоспламеняющиеся материалы, необходимо выбрать искробезопасную конструкцию (взрывозащищенный двигатель, если двигатель находится в воздушном потоке) в соответствии со стандартами Национальной ассоциации противопожарной защиты и постановлениями правительства провинции.
- Если отработанный воздух содержит коррозионно-активные вещества, возможно, потребуется использовать вентилятор с защитным покрытием или из специальных материалов (нержавеющая сталь, стекловолокно и т. д.).
Температура воздушного потока
Вентиляторы, работающие с высокотемпературным вытяжным воздухом, должны быть изготовлены из материалов и деталей, устойчивых к высоким температурам.
Производительность и физические ограничения
Вы можете знать или не знать, сколько воздуха должен перемещать вентилятор. Вы также можете не знать величину сопротивления в выхлопной системе, которое должен преодолеть вентилятор, и каков КПД вентилятора.
Однако может оказаться полезной следующая общая информация:
- Размер вентилятора определяется требованиями к производительности. Размер и расположение воздухозаборника, вес вентилятора и простота обслуживания также должны учитываться. Самый эффективный размер вентилятора может не соответствовать доступному физическому пространству.
- На комплектных вентиляторах двигатель поставляется и устанавливается производителем (прямой привод). В более крупных агрегатах двигатель устанавливается отдельно и соединяется непосредственно с вентилятором или опосредованно с помощью ременной передачи.
- Вентиляторы с прямым приводом имеют более компактную конструкцию и обеспечивают постоянную скорость вращения вентилятора. Скорость вентилятора ограничена доступной скоростью двигателя. Мощность устанавливается при строительстве.
- Вентиляторы с ременным приводом позволяют гибко регулировать скорость вращения вентилятора. Скорость можно изменить, изменив передаточное отношение. Эта гибкость может быть важна в некоторых приложениях, где необходимо предусмотреть изменения производительности системы или требования к давлению, определяемые модификациями процесса, конструкции колпака, расположения оборудования или оборудования для очистки воздуха.
- Обычно выбирают вентилятор, который может обеспечить требуемый воздушный поток (объем и давление) не более чем на 80% от его полной номинальной скорости. Однако выбранный двигатель должен быть в состоянии выдерживать мощность, необходимую для достижения этой номинальной скорости (т. е. увеличение скорости на 20 %).
Эта гибкость может быть важна в некоторых приложениях, где необходимо предусмотреть изменения производительности системы или требования к давлению, определяемые модификациями процесса, конструкции колпака, расположения оборудования или оборудования для очистки воздуха.Безопасность
Защитные ограждения необходимы для всех опасных мест, таких как вход, выход, шахта, привод и двери для очистки. Строительство должно соответствовать применимым провинциальным государственным требованиям безопасности.
Существуют ли какие-либо требования к уровню шума при установке вентилятора?
За исключением низкоскоростных вентиляторов, вентиляторы обычно шумные.
Шум может отвлекать, раздражать и/или повреждать слух. Шум вентилятора может быть проблемой как на предприятии, так и для соседей снаружи. Большинство производителей вентиляторов публикуют рейтинги шума для своей продукции, и эти уровни следует учитывать при выборе вентилятора.
Что влияет на производительность вентилятора?
Общие компоненты большинства вентиляторов, влияющие на производительность, перечислены ниже:
Подшипники: Подшипники вала вентилятора часто являются самым большим источником проблем. Срок службы подшипников сокращается из-за чрезмерного натяжения или чрезмерного ослабления ремней вентилятора, вибрации вентилятора, неравномерной нагрузки на лопасти вентилятора, высоких рабочих температур окружающей среды и неправильного (избыточного или недостаточного) смазывания.
Ремни (клиновые ремни): Неправильное натяжение ремня может повлиять на работу вентилятора. Слышимый визг ремня во время запуска является признаком недостаточного натяжения ремня.
Как правило, натяжение ремня должно быть достаточно тугим, чтобы центр пролета сместился на один дюйм (1 дюйм или 2,5 см) при умеренном нажатии пальцем.
Лопасти и корпус: Скопление твердых материалов (пыли, дыма, твердых частиц) на лопастях вентилятора или корпусе вызывает дисбаланс, вибрацию и потерю производительности (снижение воздушного потока).
Соединители и изолирующие фундаменты: Гибкие соединители и изолирующие фундаменты используются для изоляции вибрации вентилятора от здания и остальной части вентиляционной системы. Гибкие соединители соединяют воздуховод вентиляционной системы с вентилятором, при этом устраняется вибрация вентилятора, которая может распространяться по воздуховоду вентиляционной системы. Если они порваны или покрыты коррозией, это повлияет на работу вентилятора.
Жалюзи и заслонки: Некоторые вентиляторы имеют впускные и выпускные жалюзи или заслонки для регулировки воздушного потока.
Они могут иметь ручное, пневматическое или электронное управление. Если соединения жалюзи неплотные и ненадежные, они могут повлиять на работу вентилятора.
Двигатели: Рабочее напряжение двигателя должно поддерживаться в пределах 10 % от рекомендуемого напряжения для обеспечения надлежащей работы вентилятора. Большинство двигателей постоянно смазываются на весь срок службы и не требуют дальнейшего обслуживания.
Что нужно знать об осмотре и обслуживании вентиляторов?
Вентиляторы могут выйти из строя из-за скопления материала на лопастях вентилятора или из-за износа. Несбалансированные вентиляторы будут вибрировать и могут повредить различные части вентилятора (лопасти, корпус, двигатель и т. д.). Важно содержать вентиляторы в чистоте и правильно отбалансировать их, особенно если удаляемый воздух содержит абразивные, липкие или влажные материалы. Плановое техническое обслуживание должно проверять элементы, в том числе:
- подшипники (смазка, вибрация),
- ременные передачи,
- муфта или выравнивание ремня,
- лопасти вентилятора (рабочие колеса) для правильного выравнивания и вращения,
- болты и винты для затяжки,
- состояние рабочего колеса (износ или накопление) и
- защитные ограждения.
Что следует знать о разгрузке вентилятора?
Воздух, выходящий из вентилятора, не должен попадать на впускные (заборные) отверстия системы подпиточного воздуха. Таким образом, система подпиточного воздуха будет подавать на рабочее место только чистый наружный воздух.
Выпускные выхлопные трубы должны располагаться достаточно высоко над крышей, чтобы загрязняющие вещества не попадали на рабочее место. Как правило, они должны располагаться не ближе чем в 50 футах от входа, чтобы предотвратить пересчет загрязняющих веществ. Стеки работают лучше всего, когда они высокие, обычно не менее 10 футов над линией крыши.
Документ последний раз обновлялся 1 сентября 2016 г.
Добавьте значок на свой веб-сайт или в интранет, чтобы ваши сотрудники могли быстро найти ответы на свои вопросы по охране труда и технике безопасности.
Что нового
Ознакомьтесь с нашим списком «Что нового», чтобы узнать, что было добавлено или изменено.
Нужна дополнительная помощь?
Свяжитесь с нашей информационной линией безопасности
905-572-2981
Бесплатный номер 1-800-668-4284
(в Канаде и США)
Расскажите нам, что вы думаете
Как мы можем сделать наши услуги более полезными для вас? Свяжитесь с нами, чтобы сообщить нам.
Отказ от ответственности
Несмотря на то, что предпринимаются все усилия для обеспечения точности, актуальности и полноты информации, CCOHS не гарантирует, не гарантирует, не заявляет и не ручается за правильность, точность или актуальность предоставленной информации. CCOHS не несет ответственности за любые убытки, претензии или требования, возникающие прямо или косвенно в результате любого использования или доверия к информации.
© Copyright 1997-2022 Canadian Center for Occupational Health & Safety
Материалы и отделка вентилятора | Air Turbine Propeller Company
Air Turbine Propeller предлагает широкий выбор конструкционных материалов и отделки вентилятора, чтобы предложить широкий спектр комбинаций в соответствии с вашими требованиями.
Строительные материалы
Air Turbine Propeller предлагает широкий выбор материалов и отделок для ваших нужд. Одним из наиболее распространенных материалов является углеродистая сталь, но мы предлагаем вентиляторы, изготовленные из оцинкованной стали заводского изготовления, алюминия и различных марок нержавеющей стали. Если у вас есть материал, который вы хотели бы использовать, сообщите нам об этом, поскольку мы не ограничиваемся только упомянутыми.
| Материал | Описание |
|---|---|
| Углеродистая сталь | Доступны с отделкой или без нее |
| Оцинкованная сталь | Прокатная оцинкованная сталь для общей защиты от ржавчины |
| Алюминий | Искробезопасный |
| Нержавеющая сталь 304 | Коррозионная стойкость и искростойкость |
| Нержавеющая сталь 316 | Высокая степень коррозионной стойкости с искростойкостью |
| Пользовательский/Другой | Пожалуйста, свяжитесь с нами. В большинстве случаев мы можем помочь |
Отделка
Наряду с вариантами конструкционных материалов, доступно множество вариантов отделки. От окраски промышленного класса до горячего цинкования погружением — Air Turbine Propeller имеет покрытие, необходимое для вашего осевого вентилятора. Если вам нужно что-то, чего нет в списке, не беспокойтесь, так как мы можем удовлетворить большинство запросов.
