Разъем sata для подключения жесткого диска. Интерфейсы жестких дисков: от SATA до современных стандартов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают интерфейсы для подключения жестких дисков. Чем отличаются SATA, SAS, FireWire и другие стандарты. Как развивались технологии подключения накопителей. Какие интерфейсы наиболее распространены сегодня.

Содержание

Эволюция интерфейсов подключения жестких дисков

За историю развития компьютерной техники сменилось несколько поколений интерфейсов для подключения жестких дисков и других накопителей. Каждое новое поколение обеспечивало более высокую скорость передачи данных и дополнительные возможности. Рассмотрим основные вехи эволюции этих технологий:

IDE/PATA — один из первых массовых интерфейсов, использовавший параллельную передачу данных
SCSI — высокопроизводительный параллельный интерфейс для серверов и мощных рабочих станций
SATA — современный последовательный интерфейс, пришедший на смену IDE
SAS — последовательный интерфейс, развитие технологии SCSI
FireWire — универсальный высокоскоростной интерфейс, часто применяемый для внешних накопителей

Сегодня наиболее распространенным стандартом для подключения внутренних накопителей является SATA, а для внешних — USB. Однако в серверном сегменте по-прежнему широко используется SAS.

Интерфейс SATA: особенности и преимущества

SATA (Serial ATA) — это современный последовательный интерфейс для подключения накопителей, пришедший на смену параллельному ATA (IDE). Какие ключевые особенности выделяют SATA среди других интерфейсов?

Высокая пропускная способность — до 600 МБ/с в версии SATA 3.0
Поддержка горячей замены устройств
Тонкие и удобные кабели длиной до 1 м
Низкое энергопотребление
Поддержка технологии NCQ для оптимизации очереди команд
Обратная совместимость между разными версиями

Благодаря этим преимуществам SATA стал стандартом де-факто для подключения жестких дисков и SSD в персональных компьютерах и ноутбуках. Особенно актуален SATA 3.0 для высокоскоростных SSD-накопителей.

SAS — высокопроизводительный интерфейс для серверов

SAS (Serial Attached SCSI) — это современная реализация интерфейса SCSI, использующая последовательную передачу данных. SAS ориентирован в первую очередь на применение в серверах и системах хранения данных. Чем SAS превосходит потребительские интерфейсы?

Очень высокая пропускная способность — до 24 Гбит/с
Возможность подключения сотен устройств
Поддержка длинных кабелей — до 10 метров
Расширенный набор команд
Высокая надежность
Совместимость с SATA-устройствами

Благодаря этим особенностям SAS остается основным интерфейсом для подключения жестких дисков в серверах и системах хранения данных корпоративного класса. SAS обеспечивает производительность и надежность, необходимые для работы с большими массивами данных.

FireWire — универсальный высокоскоростной интерфейс

FireWire (IEEE 1394) — это универсальный последовательный интерфейс, разработанный компанией Apple. Хотя он не является специализированным интерфейсом для накопителей, FireWire часто применяется для подключения внешних жестких дисков. Какие особенности делают FireWire удобным для этой цели?

Высокая пропускная способность — до 3,2 Гбит/с
Возможность питания устройств по шине
Поддержка горячего подключения
Возможность прямого обмена данными между устройствами
Гибкая топология подключения

FireWire обеспечивает высокую скорость передачи данных и удобство использования, что делает его популярным выбором для внешних накопителей, особенно в профессиональных применениях, таких как видеомонтаж.

Сравнение скорости передачи данных разных интерфейсов

Одной из ключевых характеристик интерфейса накопителей является максимальная скорость передачи данных. Как по этому параметру соотносятся разные стандарты?

IDE/PATA — до 133 МБ/с
SATA 1.0 — 150 МБ/с
SATA 2.0 — 300 МБ/с
SATA 3.0 — 600 МБ/с
SAS-3 — до 12 Гбит/с (1500 МБ/с)
FireWire 800 — 800 Мбит/с (100 МБ/с)
USB 3.0 — до 5 Гбит/с (625 МБ/с)

Как видим, современные версии SATA и SAS обеспечивают наибольшую пропускную способность. Это позволяет полностью раскрыть потенциал производительности современных SSD-накопителей.

Выбор оптимального интерфейса для разных задач

При выборе интерфейса для подключения накопителей важно учитывать конкретные требования и условия использования. Какие интерфейсы лучше подходят для разных сценариев?

Для домашних ПК и ноутбуков оптимальным выбором является SATA 3.0, обеспечивающий высокую скорость при доступной цене
Для серверов и систем хранения данных рекомендуется использовать SAS благодаря высокой производительности и надежности
Для внешних накопителей хорошим выбором будут USB 3.0 или FireWire, обеспечивающие удобство использования и хорошую скорость

Для высокопроизводительных рабочих станций можно рассмотреть NVMe SSD с подключением по шине PCI Express

При выборе важно также учитывать совместимость с имеющимся оборудованием и перспективы масштабирования системы в будущем.

Перспективы развития интерфейсов накопителей

Технологии подключения накопителей продолжают активно развиваться. Какие тенденции наблюдаются в этой области?

Дальнейшее увеличение пропускной способности интерфейсов
Развитие стандарта NVMe для сверхбыстрых SSD
Переход на оптические интерфейсы для увеличения скорости и дальности передачи данных
Развитие беспроводных технологий для внешних накопителей
Унификация интерфейсов для упрощения подключения устройств

Эти тенденции направлены на дальнейшее повышение производительности систем хранения данных и удобства их использования. В будущем мы можем увидеть появление принципиально новых технологий передачи данных между накопителями и вычислительными устройствами.

Разъемы жестких дисков

Следующим этапом развития интерфейстов жестких дисков стал интерфейс SATA (Serial ATA). Это последовательный интерфейс обмена данными с накопителями информации. Он появился на базе параллельного интерфейса ATA (IDE), о котором речь шла в прошлом видео и который после появления SATA был переименован в PATA (Parallel ATA). «Последовательность» и «параллельность» здесь обозначают принцип передачи данных.

Интерфейс SATA является одним из основных по сей день, правда со времени своего появления он претерпел ряд изменений и сейчас наиболее распространен интерфейс SATA 3.0. До этого, соответственно, были SATA 1.0 и SATA 2.0. Отличаются они в первую очередь пропускной способностью, то есть скоростью передачи данных. Для SATA 1 это было 150 Мбайт/c, SATA 2. 0 — 300 Мбайт/с, то SATA 3.0 — 600 Мбайт/с. Опять же это теоретическая пропускная способность. На практике скорость передачи данных ниже.

Для всех версий SATA кабель выглядит одинаково и устройства из более ранних версий SATA можно подключать к разъемам на материнской платы, поддерживающих более позднюю версию и наоборот. Это означает, что если у вас диск SATA 3.0, то вы его можете подключить к материнской плате с разъемом SATA 2.0, но в этом случае скорость передачи данных будет ограничиваться SATA 2.0, то есть скорость ограничивается самым «медленным» интерфейсом. Думаю, принцип понятен.

Кабель SATA можем иметь длину до 1 метра, что позволяет подключать устройства в больших корпусах. Кроме этого кабель более компактен и не занимает столько места в корпусе, как это было со шлейфом IDE. Разъемы также более простые и не требуют усилий при подключении или отключении устройства.

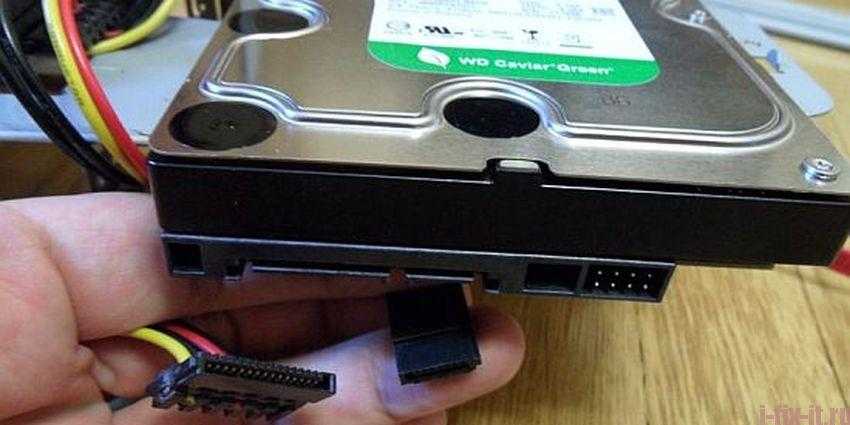

Кстати, принцип подключения/отключения такой же — подключаем интерфейсный кабель к устройству, затем подключаем кабель питания:

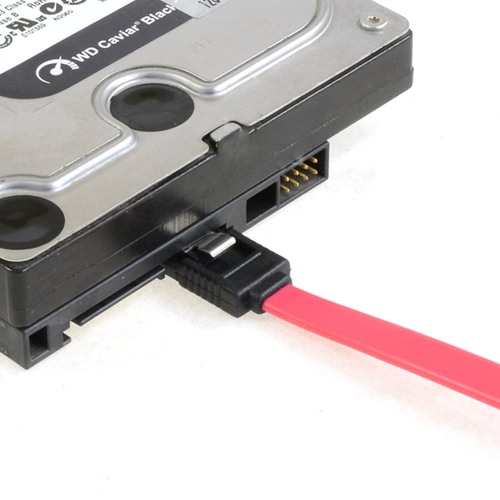

К материнской плате подключаем интерфейсный кабель также как и к устройству, причем на материнской плате SATA-разъемов может быть несколько и разных версий:

На фото мы видим материнскую плату с двумя группами SATA-разъемов — SATA 2. 0 и SATA 3.0. У каждого разъема есть свой порядковый номер.

Одним из отличий интерфейсов IDE (PATA) и SATA стало то, что интерфейс SATA предусматривает «горячее отключение» устройства. Это означает, что можно отключать шлейф от жесткого диска при включенном компьютере, но, ВНИМАНИЕ, это лишь возможность! Для того, чтобы можно было отключать диск «на горячую» необходимо, чтобы был включен режим AHCI (Advanced Host Controller Interface). Этот режим включается в BIOS материнской платы и не все материнские платы его поддерживают. Кроме этого при переключении в режим AHCI на компьютере с уже установленной Windows могут возникнуть проблемы с загрузкой компьютера и появится синий экран смерти с ошибкой, указывающей на то, что невозможно обнаружить загрузочный диск. Чтобы такого не возникало необходимо перед переключением в режим AHCI установить в Windows специальный драйвер. Здесь речь идет о Windows 7 и старше. Более подробную информацию можно найти на официальном сайте — https://support.microsoft.com

В Windows 8 проблему можно решить загрузившись в безопасном режиме, после чего Windows установит дополнительные драйвера.

В общем, с моей точки зрения, слишком много заморочек и потенциальных проблем. Поэтому, если этот режим у вас в BIOS не активирован и вы не особо любите или умеете решать компьютерные проблемы, то оставьте все как есть. Если все же есть желание поэкспериментировать, то, сразу скажу, что не знаю, где в вашем BIOS или UEFI находится данная настройка. Материнские платы разные и BIOS с UEFI у разных моделей может отличаться значительно. Поищите самостоятельно раздел, посвященный конфигурированию SATA. Данную информацию можно найти в руководстве от материнской платы, которое в свою очередь можно скачать с официального сайта разработчика.

Еще режим AHCI позволяет включить встроенную очерёдность команд (NCQ — англ. Native Command Queuing — аппаратная установка очерёдности команд). Эта технология позволяет повысить быстродействие SATA-устройства.

Ну и если у вас завалялись IDE-жесткие диски от старого компьютера и вы бы хотели их использовать на новом, на материнской плате которого уже нет IDE-разъемов, то сделать это все же можно. Существуют переходники IDE-SATA, позволяющие подключать старые жесткие диски к разъему SATA:

Итак, SATA — это самый популярный интерфейс для подключения жестких дисков и твердотельных накопителей (SSD), устанавливаемых внутри компьютеров и ноутбуков. А для внешних жестких дисков самым популярным интерфейсом стал USB. И о нем речь пойдет в следующем видео.

Какие бывают разъемы жестких дисков? Как определить режим работы SATA жёсткого диска

Наверное, каждый из нас при выборе компьютерного комплектующего сталкивался с непонятными названиями, которые могли бы повлиять на совместимость устройств. Так, не разобравшись с нужными разъемами, пользователь получал сбой системы или другие подобные проблемы.

Обычно с потребностью изучать интерфейсы не сталкиваются те, кто купил готовый ПК. Это нужно тем, кто самостоятельно собирает систему, от материнской платы до термопасты, либо у кого возникли проблемы с одним из устройств и требуется замена.

Что это?

Интерфейс SATA — это интерфейс с последовательной схемой, который позволяет обмениваться информацией с накопителями. На материнской плате есть разъем SATA, а в комплекте такой же коннектор.

Начало

Этот тип разъемов появился благодаря предыдущему, с похожим именем ATA. Он имел параллельную схему, но заметно устарел, особенно к 2017 году. Вообще, его замена начала планироваться в 2000 году. Тогда компания Intel собрала вокруг себя специалистов, которые вошли в специальную группу разработчиков. Так сюда входили ныне известные партнеры Seagate, Dell, Quantum, Maxtor и др.

Уже спустя пару лет интерфейс жесткого диска SATA стал реальным для производителей устройств. В 2002 году на рынок вышли первые материнские платы с этим разъемом. Он начал использоваться в качестве передатчика данных через устройства сети. Уже на следующий год его внедрили в современные вариации материнки.

Новинка

Нужно сказать, что новинка совместима на программном уровне со всеми аппаратными девайсами и является высокоскоростным передатчиком данных. Если у PATA 40 контактов, то для SATA их всего 7. Кабель занимает небольшую площадь, поэтому сопротивление воздуха значительно уменьшается, а поэтому комплектующие системы не перегреваются. Намного проще теперь с проводами внутри системника.

Кабель также сделали более качественным, чтобы можно было не бояться за его состояние после многократного подключения. Также переработан питающий кабель. Кстати, он подает сразу три напряжения по нескольким линиям: +12, +5 и +3,3 В. Учитывая то, что современные девайсы в большей степени перешли на работу линии +3,3 В, поэтому часто используют пассивный переходник, который часто встречается в комплекте с материнской платой: IDE на SATA. Есть комплектующие, которые, помимо питания SATA, могут также обзавестись форматом Molex.

Интересно, что интерфейс SATA привнес и новую технологию подключения, которое ранее использовал PATA. Теперь редко по два устройства размешаются на одном шлейфе. Каждый девайс получил свой провод, поэтому они теперь работают самостоятельно, независимо друг от друга. Так избавились от множества проблем, связанных с одновременной работой, монтажом системы, нетерменированными шлейфами и т.д.

Разнообразие

Как уже говорилось ранее, интерфейс получил два типа: один 7-контактный, второй 15-контактный. Первый вариант используется для соединения шины данных, второй вариант рассчитан конкретно для питания. Стандарт позволяет пользователям смену конфигурации, так возможно 15-контактный поменять на тип Molex, который имеет 4 контакта. Но стоит понимать, что если при этом запустить оба типа силовых разъемов, то устройство даст сбой и придется приобретать новое.

Интерфейс накопителей SATA работает по двум каналам передачи информации: от устройства к контроллеру и обратно. Наделили стандарт технологиями разных типов. К примеру, есть функция LVDS, которая отвечает за передачу сигнала.

На этом типы разъемов не заканчиваются. Есть также 13-контактный вариант, который чаще можно найти на серверах, гаджетах и других тонких девайсах. Этот разъем совмещен и состоит из 7- и 6-контактного. Есть на этот случай и переходник.

Мини-версия

Прежде чем мы узнаем типы SATA-интерфейсов, стоит сказать о еще одном разъеме, который появился в ревизии 2.6. Версия slimline была разработана на малогабаритные устройства. Имеются в виду оптические приводы в ноутбуках. Относительно своей старшей версии оба разъема несовместимы, поскольку есть разница ширины коннектора питания, а также уменьшен шаг контактов. Кроме того, такой коннектор работает лишь по одной линии напряжения +5 В. Но в целом для каждого подобного разъема есть недорогие переходники.

Первый тип

Интерфейсы дисков SATA представлены в широком разнообразии. На протяжении 15 лет их совершенствовали, улучшали, дорабатывали и переделывали. В итоге первая ревизия вышла со скоростью до 1,5 Гбит/с. Стандарт представили в 2003 году. Он был рассчитан на работу с частотой 1,5 Гц, которая обеспечивала пропускную способность 150 Мбайт/с. Учитывая, что это были первые попытки разработать интерфейс, то подобный результат был практически идентичен показателям Ultra ATA. Несмотря на одинаковые цифры, все же главным преимуществом новинки считалась последовательная шина вместо параллельной.

Можно было бы предположить, что такая технология все же уступает в скорости, но все недостатки компенсировались благодаря работе на высоких частотах. Этот вариант был доступен из-за того, что синхронизация каналов перестала быть необходимой, а помехоустойчивость шнура возросла.

Второй тип

Вторая ревизия стала известна уже на следующий год. Её скорость заметно возросла, как и частота. Теперь спецификация работала при 3 ГГц, при этом пропускная способность составила 3 Гбит/с. Среди новинок также отметили появление фирменного контроллера чипсета nForce 4. Так получилось, что сразу никто не заметил, что обе ревизии перестали быть совместимы. Хотя теоретически это подразумевалось, если принимать во внимание согласование скоростей. Но на деле оказалось, что некоторые устройства и контроллеры требовали ручного режима работы, все параметры необходимо было самостоятельно регулировать.

Третий тип

Эта ревизия стала известна лишь спустя 5 лет, в 2008 году. Значение скорости интерфейса SATA составило уже 6 Гбит/с. Разработчики постарались сохранить синхронизацию не только кабелей и разъемов, но и обмена протоколов.

Новинка позже получила еще две версии. Так появились типы 3.1 и 3.2. Первый вариант обзавелся mSATA, так называемым вариантом для мобильных устройств. Также стала известна технология, при которой в режиме ожидания оптический привод перестал потреблять энергию. Улучшилась работа SSD-накопителей, что привело к их популярности. Также ревизия 3.1 обзавелась хост-идентификацией способностей девайса и заниженным энергопотреблением.

Ревизия 3.2 получила еще одно имя Express. Изменилась немного конструкция, при которой порт выглядит как два собранных разъема в длину. Таким образом, появилась возможность использовать два вида накопителей с SATA и SATA Express. Скорость возросла до 8 Гбит/с, если подключать только через один порт, если же использовать сразу два — то 16 Гбит/с. Кроме всего прочего, из новинок к этой ревизии относят новый интерфейс µSSD.

Разновидность

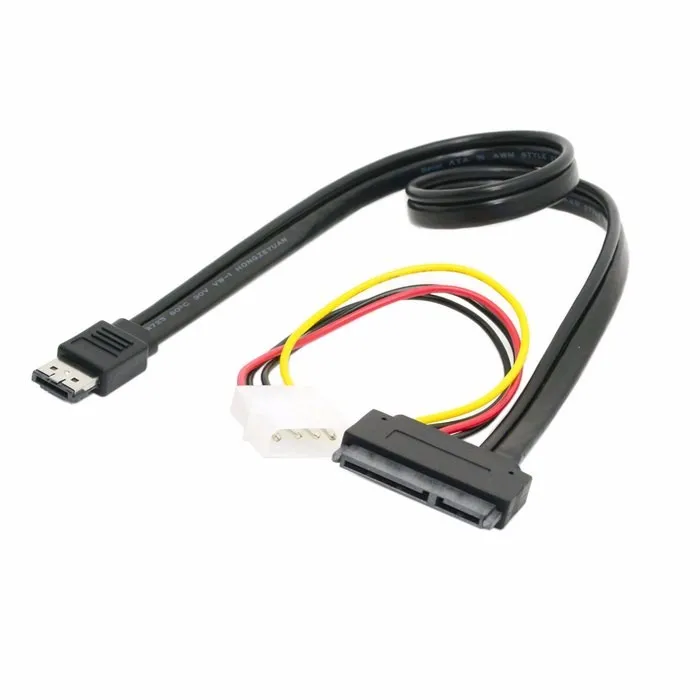

Помимо основных типов, интерфейс (HDD) SATA обзавелся модификациями. Так в 2004 году стал известен eSATA, который позволял подключать внешние устройства, при этом возможно было использовать «горячую замену».

Этот стандарт имеет целый ряд особенностей. К примеру, разъемы не такие хрупкие, как у первоначального типа. Они создаются специально для многократного подключения. Они не совместимы с SATA, а также получили экранирование разъема.

Чтобы использовать такой тип, необходимо обзавестись двумя проводами, среди которых есть шина данных и кабель питания. Также решено было удлинить провод до 2 метров, чтобы потерь не стало больше, изменили уровни сигналов.

Уменьшенный

В 2009 году появился еще один SATA-интерфейс, но с уменьшенными параметрами. Mini-SATA считается форм-фактором твердотельных накопителей. Обычно такие устройства имеют небольшие размеры 61х30х3 мм. Такие жесткие диски размещают в нетбуках и других девайсах, которые принимают уменьшенные копии SSD-дисков. Сам разъем для них называется mSATA и копирует PCI Express Mini Card. Между собой оба типа совместимы электрически, но нуждаются в переключении.

Недоработка

Также известен миру eSATAp, который был разработан из eSATA. Его главной задачей было совместить интерфейс вместе со знакомым нам USB2.0. Его преимуществом считалась передача информации по каналам +5 и +12 В. Был также аналогичный вариант для ноутбуков.

Перспектива

Несмотря на то что интерфейс SATA еще функционирует активно в разных устройствах, его развивают и разрабатывают, на рынке появляется множество аналогов, которые в будущем могут стать заменой этому стандарту. SAS, к примеру, несколько быстрее, надежнее, хотя и дороже. Совместим с SATA, но потребляет больше энергии.

Thunderbolt также показал себя с положительной стороны. Рассчитан на подключение периферийных устройств к ПК. Появился впервые в 2010 году. Компания Intel разработала этот тип для замены всех популярных интерфейсов. Скорость передачи достигает 10 Гбит/с, длина до 3 метров, поддерживает множество полезных протоколов, а также возможность «горячего подключения».

В современных персональных компьютерах использование интерфейса SATA 3 является общепринятым стандартом. Высокая скорость работы (до 600 мегабайт в секунду), низкое энергопотребление и удобная модель управления питанием инспирировали разработчиков материнских плат сделать выбор в пользу данного интерфейса. При этом прогресс не стоит на месте, и на смену общепринятому SATA 3 идут ещё более быстрые спецификации, обещая существенные улучшения в скорости приёма и передачи данных. В этом материале я подробно расскажу, что такое SATA, поясню, в чем разница между SATA 2 и SATA 3, и что приходит на замену популярному SATA 3.

Данный термин SATA, является сокращением от словосочетания «Serial ATA » и обозначает последовательный интерфейс обмена данными с каким-либо накопителем информации.

Если читатель не знаком с аббревиатурой «ATA», то она является производной от сокращения слов «Advanced Technology Attachment» (в переводе «соединение по передовой технологии» ).

SATA является следующей ступенью развития всем нам знакомого (и уже устаревшего) параллельного интерфейса IDE, который ныне известен под именем «PATA» (Parallel ATA). Далее в статье, я расскажу разницу SATA два от SATA три.

Основное преимущество SATA перед PATA состоит в использовании последовательной шины по сравнению с параллельной, что позволило существенно поднять пропускную способность интерфейса. Этому поспособствовало использование более высоких частот и хорошая помехоустойчивость применяющегося в подключении кабеля.

Для своей работы САТА использует 7-контактный разъём для обмена данными и 15-контактный для питания.

При этом шлейфы САТА имеют меньшую площадь по сравнению со шлейфами ПАТА, оказывают меньшую сопротивляемость воздуху, устойчивы к многократным подключениям, компактны и удобны в работе. В их реализации было решено отказаться от практики подключений двух устройств на один шлейф (известная практика IDE), что позволило избавиться от различных задержек, связанных с невозможностью одновременной работы подключенных устройств.

К достоинствам SATA также можно отнести то, что данный интерфейс производит значительно меньше тепла, нежели IDE.

Обычно интерфейс САТА используется для подключения к компьютеру жёстких дисков (HDD), твердотельных накопителей (SDD), а также устройства чтения компакт дисков (СД, ДВД и др.).

История развития SATA

Интерфейс САТА пришёл на смену IDE в 2003 году, пережив по ходу своего развития ряд существенных улучшений. Самая первая версия SATA позволяла получать данные на пропускной способности 150 мегабайт в секунду (для сравнения, интерфейс IDE обеспечивал всего около 130 Мбайт/c).

При этом введение SATA позволило отказаться от практики переключения джамперов (перемычек) на жёстком диске, о которой хорошо помнят пользователи со стажем. Скоро вы поймёте в чем кардинальные отличия SATA 3 от SATA 2.

Следующей ступенью в развитии интерфейса САТА стал интерфейс SATA 2 (SATA revision 2.0), выпущенный в апреле 2004 года. Его пропускная способность по сравнению с первой спецификацией возросла вдвое – до 300 Мбайт/с . Особенностью второй версии Serial ATA стало включение в неё специальной технологии для увеличения быстродействия (NCQ), позволившую поднять скорость и количество обработки одновременных запросов.

Современной (и доминирующей сегодня) является спецификация САТА 3 (SATA revision 3.0), обеспечивающая скорость до 600 мегабайт в секунду . Данный вариант интерфейса появился в 2008 году, и ныне, фактически, является доминирующим на рынке. При этом указанный интерфейс обратно совместим с интерфейсом SATA 2 (к SATA 3 можно подключать устройства, работавшие с САТА 2 и наоборот).

Чем отличается SATA 2 от SATA 3

Так в чем разница SATA 2 и SATA 3? Основное их различие – в пропускной скорости, интерфейса САТА3 вдвое быстрее САТА 2 (6 Гбит/с и 3 Гбит/с соответственно).

При этом стремительно набирающие популярность твердотельные накопители (SSD) работают только с интерфейсом САТА 3, подключение их к САТА 2 снижает скорость работы с устройством в два раза (но даже в таком состоянии SSD оказывается быстрее HDD).

Кроме того, SATA 3 работает на высокой, нежели SATA 2, частоте, при этом обеспечивая меньшее энергопотребление и более совершенную систему управления питанием.

Дальнейшее развитие SATA

При разборе вопросов о том, что это такое SATA и в чём различие между SATA 2 и SATA 3 нельзя обойти вниманием дальнейшее развитие стандарта САТА 3 под именем «SATA revision 3.1» (2011 г.) , «SATA revision 3.2» (2013 г.) и «SATA revision 3.3» (2016 г.), позволившие увеличить скорость передачи данных до 8-16 Гбит/с , ещё более снизить энергопотребление, а также способствовать улучшению производительности SSD накопителей. При этом в качестве несущего интерфейса здесь используется PCI Express.

Заключение

При разборе темы различий между SATA 2 и SATA 3 важно, прежде всего, упомянуть разницу в скорости передачи данных, ведь она различается более чем вдвое. При этом более современный стандарт САТА 3 обеспечивает меньшее энергопотребление и улучшенную модель управления питанием, а дальнейшее развитие Serial ATA 3 (3.1, 3.2 и 3.3) существенно поднимает планку скорости передачи данных, при этом используя PCI Express (или его вариации) в качестве несущего интерфейса.

Вконтакте

В этой статье речь пойдет о том, что позволяет подключить жесткий диск к компьютеру, а именно, об интерфейсе жесткого диска. Точнее говорить, об интерфейсах жестких дисков, потому что технологий для подключения этих устройств за все время их существования было изобретено великое множество, и обилие стандартов в данной области может привести в замешательство неискушенного пользователя. Впрочем, обо все по порядку.

Интерфейсы жестких дисков (или строго говоря, интерфейсы внешних накопителей, поскольку в их качестве могут выступать не только , но и другие типы накопителей, например, приводы для оптических дисков) предназначены для обмена информацией между этими устройствами внешней памяти и материнской платой. Интерфейсы жестких дисков, не в меньшей степени, чем физические параметры накопителей, влияют на многие рабочие характеристики накопителей и на их производительность. В частности, интерфейсы накопителей определяют такие их параметры, как скорость обмена данными между жестким диском и материнской платой, количество устройств, которые можно подключить к компьютеру, возможность создания дисковых массивов, возможность горячего подключения, поддержка технологий NCQ и AHCI, и.т.д. Также от интерфейса жесткого диска зависит, какой кабель, шнур или переходник для его подключения к материнской плате вам потребуется.

SCSI — Small Computer System Interface

Интерфейс SCSI является одним из самых старых интерфейсов, разработанных для подключения накопителей в персональных компьютерах. Появился данный стандарт еще в начале 1980-х гг. Одним из его разработчиков был Алан Шугарт, также известный, как изобретатель дисководов для гибких дисков.

Внешний вид интерфейса SCSI на плате и кабеля подключения к нему

Стандарт SCSI (традиционно данная аббревиатура читается в русской транскрипции как «скази») первоначально предназначался для использования в персональных компьютерах, о чем свидетельствует даже само название формата – Small Computer System Interface, или системный интерфейс для небольших компьютеров. Однако так получилось, что накопители данного типа применялись в основном в персональных компьютерах топ-класса, а впоследствии и в серверах. Связано это было с тем, что, несмотря на удачную архитектуру и широкий набор команд, техническая реализация интерфейса была довольно сложна, и не подходила по стоимости для массовых ПК.

Тем не менее, данный стандарт обладал рядом возможностей, недоступных для прочих типов интерфейсов. Например, шнур для подключения устройств Small Computer System Interface может иметь максимальную длину в 12 м, а скорость передачи данных – 640 МБ/c.

Как и появившийся несколько позже интерфейс IDE, интерфейс SCSI является параллельным. Это означает, что в интерфейсе применяются шины, передающие информацию по нескольким проводникам. Данная особенность являлась одним из сдерживающих факторов для развития стандарта, и поэтому в качестве его замены был разработан более совершенный, последовательный стандарт SAS (от Serial Attached SCSI).

SAS — Serial Attached SCSI

Так выглядит интерфейс SAS серверного диска

Serial Attached SCSI разрабатывался в усовершенствования достаточно старого интерфейса подключения жестких дисков Small Computers System Interface. Несмотря на то, что Serial Attached SCSI использует основные достоинства своего предшественника, тем не менее, у него есть немало преимуществ. Среди них стоит отметить следующие:

Использование общей шины всеми устройствами.
Последовательный протокол передачи данных, используемый SAS, позволяет задействовать меньшее количество сигнальных линий.
Отсутствует необходимость в терминации шины.
Практически неограниченное число подключаемых устройств.
Более высокая пропускная способность (до 12 Гбит/c). В будущих реализациях протокола SAS предполагается поддерживать скорость обмена данными до 24 Гбит/c.
Возможность подключения к контроллеру SAS накопителей с интерфейсом Serial ATA.

Как правило, системы Serial Attached SCSI строятся на основе нескольких компонентов. В число основных компонентов входят:

Целевые устройства. В эту категорию включают собственно накопители или дисковые массивы.
Инициаторы – микросхемы, предназначенные для генерации запросов к целевым устройствам.
Система доставки данных – кабели, соединяющие целевые устройства и инициаторы

Разъемы Serial Attached SCSI могут иметь различную форму и размер, в зависимости от типа (внешний или внутренний) и от версий SAS. Ниже представлены внутренний разъем SFF-8482 и внешний разъем SFF-8644, разработанный для SAS-3:

Слева — внутренний разъём SAS SFF-8482; Справа — внешний разъём SAS SFF-8644 с кабелем.

Несколько примеров внешнего вида шнуров и переходников SAS: шнур HD-Mini SAS и шнур-переходник SAS-Serial ATA.

Слева — шнур HD Mini SAS; Справа — переходной шнур с SAS на Serial ATA

Firewire — IEEE 1394

Сегодня достаточно часто можно встретить жесткие диски с интерфейсом Firewire. Хотя через интерфейс Firewire к компьютеру можно подключить любые типы периферийных устройств, и его нельзя назвать специализированным интерфейсом, предназначенным для подключения исключительно жестких дисков, тем не менее, Firewire имеет ряд особенностей, которые делают его чрезвычайно удобным для этой цели.

FireWire — IEEE 1394 — вид на ноутбуке

Интерфейс Firewire был разработан в середине 1990-х гг. Начало разработке положила небезызвестная фирма Apple, нуждавшаяся в собственной, отличной от USB, шине для подключения периферийного оборудования, прежде всего мультимедийного. Спецификация, описывающая работу шины Firewire, получила название IEEE 1394.

На сегодняшний день Firewire представляет собой один из наиболее часто используемых форматов высокоскоростной последовательной внешней шины. К основным особенностям стандарта можно отнести:

Возможность горячего подключения устройств.
Открытая архитектура шины.
Гибкая топология подключения устройств.
Меняющаяся в широких пределах скорость передачи данных – от 100 до 3200 Мбит/c.
Возможность передачи данных между устройствами без участия компьютера.
Возможность организации локальных сетей при помощи шины.
Передача питания по шине.
Большое количество подключаемых устройств (до 63).

Для подключения винчестеров (обычно посредством внешних корпусов для жестких дисков) через шину Firewire, как правило, используется специальный стандарт SBP-2, использующий набор команд протокола Small Computers System Interface. Существует возможность подключения устройств Firewire к обычному разъему USB, но для этого требуется специальный переходник.

IDE — Integrated Drive Electronics

Аббревиатура IDE, несомненно, известна большинству пользователей персональных компьютеров. Стандарт интерфейса для подключения жестких дисков IDE был разработан известной фирмой, производящей жесткие диски – Western Digital. Преимуществом IDE по сравнению с другими существовавшими в то время интерфейсами, в частности, интерфейсом Small Computers System Interface, а также стандартом ST-506, было отсутствие необходимости устанавливать контроллер жесткого диска на материнскую плату. Стандарт IDE подразумевал установку контроллера привода на корпус самого накопителя, а на материнской плате оставался лишь хост-адаптер интерфейса для подключения приводов IDE.

Интерфейс IDE на материнской плате

Данное нововведение позволило улучшить параметры работы накопителя IDE благодаря тому, что сократилось расстояние между контроллером и самим накопителем. Кроме того, установка контроллера IDE внутрь корпуса жесткого диска позволила несколько упростить как материнские платы, так и производство самих винчестеров, поскольку технология давала свободу производителям в плане оптимальной организации логики работы накопителя.

Новая технология первоначально получила название Integrated Drive Electronics (Встроенная в накопитель электроника). Впоследствии был разработан описывающий ее стандарт, названный ATA. Это название происходит от последней части названия семейства компьютеров PC/AT посредством добавления слова Attachment.

Для подключения жесткого диска или другого устройства, например, накопителя для оптических дисков, поддерживающего технологию Integrated Drive Electronics, к материнской плате, используется специальный кабель IDE. Поскольку ATA относится к параллельным интерфейсам (поэтому его также называют Parallel ATA или PATA), то есть, интерфейсам, предусматривающим одновременную передачу данных по нескольким линиям, то его кабель данных имеет большое количество проводников (обычно 40, а в последних версиях протокола имелась возможность использовать 80-жильный кабель). Обычный кабель данных для данного стандарта имеет плоский и широкий вид, но встречаются и кабели круглого сечения. Кабель питания для накопителей Parallel ATA имеет 4-контактный разъем и подсоединен к блоку питания компьютера.

Ниже приведены примеры кабеля IDE и круглого шнура данных PATA:

Внешний вид интерфейсного кабеля: cлева — плоский, справа в круглой оплетке — PATA или IDE.

Благодаря сравнительной дешевизне накопителей Parallel ATA, простоте реализации интерфейса на материнской плате, а также простоте установки и конфигурации устройств PATA для пользователя, накопители типа Integrated Drive Electronics на длительное время вытеснили с рынка винчестеров для персональных компьютеров бюджетного уровня устройства других типов интерфейса.

Однако стандарт PATA имеет и ряд недостатков. Прежде всего, это ограничение по длине, которую может иметь кабель данных Parallel ATA – не более 0,5 м. Кроме того, параллельная организация интерфейса накладывает ряд ограничений на максимальную скорость передачи данных. Не поддерживает стандарт PATA и многие расширенные возможности, которые имеются у других типов интерфейсов, например, горячее подключение устройств.

SATA — Serial ATA

Вид интерфейса SATA на материнской плате

Интерфейс SATA (Serial ATA), как можно догадаться из названия, является усовершенствованием ATA. Заключается это усовершенствование, прежде всего, в переделке традиционного параллельного ATA (Parallel ATA) в последовательный интерфейс. Однако этим отличия стандарта Serial ATA от традиционного не ограничиваются. Помимо изменения типа передачи данных с параллельного на последовательный, изменились также разъемы для передачи данных и электропитания.

Ниже приведен шнур данных SATA:

Шнур передачи данных для SATA интерфейса

Это позволило использовать шнур значительно большей длины и увеличить скорость передачи данных. Однако минусом стало то обстоятельство, что устройства PATA, которые до появления SATA присутствовали на рынке в огромных количествах, стало невозможно напрямую подключить в новые разъемы. Правда, большинство новых материнских плат все же имеют старые разъемы и поддерживают подключение старых устройств. Однако обратная операция – подключение накопителя нового типа к старой материнской плате обычно вызывает куда больше проблем. Для этой операции пользователю обычно требуется переходник Serial ATA to PATA. Переходник для кабеля питания обычно имеет сравнительно простую конструкцию.

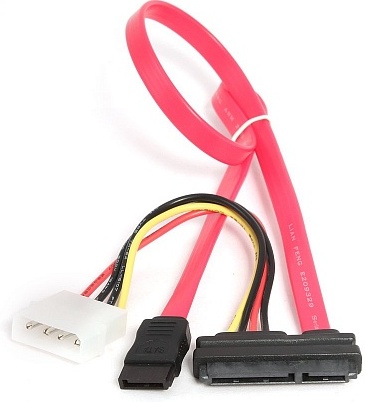

Переходник питания Serial ATA to PATA:

Слева общий вид кабеля; Cправа укрупнено внешний вид коннекторов PATA и Serial ATA

Сложнее, однако, дело обстоит с таким устройством, как переходник для подключения устройства последовательного интерфейса в разъем для параллельного интерфейса. Обычно переходник такого типа выполнен в виде небольшой микросхемы.

Внешний вид универсального двунаправленного переходника между интерфейсами SATA — IDE

В настоящее время интерфейс Serial ATA практически вытеснил Parallel ATA, и накопители PATA можно встретить теперь в основном лишь в достаточно старых компьютерах. Еще одной особенностью нового стандарта, обеспечившей его широкую популярность, стала поддержка .

Вид переходника с IDE на SATA

О технологии NCQ можно рассказать чуть подробнее. Основное преимущество NCQ состоит в том, что она позволяет использовать идеи, которые давно были реализованы в протоколе SCSI. В частности, NCQ поддерживает систему упорядочивания операций чтения/записи, поступающих к нескольким накопителям, установленным в системе. Таким образом, NCQ способна значительно повысить производительность работы накопителей, в особенности массивов жестких дисков.

Вид переходника с SATA на IDE

Для использования NCQ необходима поддержка технологии со стороны жесткого диска, а также хост-адаптера материнской платы. Практически все адаптеры, поддерживающие AHCI, поддерживают и NCQ. Кроме того, NCQ поддерживают и некоторые старые проприетарные адаптеры. Также для работы NCQ требуется ее поддержка со стороны операционной системы.

eSATA — External SATA

Отдельно стоит упомянуть о казавшемся многообещающим в свое время, но так и не получившем широкого распространения формате eSATA (External SATA). Как можно догадаться из названия, eSATA представляет собой разновидность Serial ATA, предназначенную для подключения исключительно внешних накопителей. Стандарт eSATA предлагает для внешних устройств большую часть возможностей стандартного, т. е. внутреннего Serial ATA, в частности, одинаковую систему сигналов и команд и столь же высокую скорость.

Разъем eSATA на ноутбуке

Тем не менее, у eSATA есть и некоторые отличия от породившего его стандарта внутренней шины. В частности, eSATA поддерживает более длинный кабель данных (до 2 м), а также имеет более высокие требования к питанию накопителей. Кроме того, разъемы eSATA несколько отличаются от стандартных разъемов Serial ATA.

По сравнению с другими внешними шинами, такими, как USB и Firewire, eSATA, однако, имеет один существенный недостаток. Если эти шины позволяют осуществлять электропитание устройства через сам кабель шины, то накопитель eSATA требует специальные разъемы для питания. Поэтому, несмотря на сравнительно высокую скорость передачи данных, eSATA в настоящее время не пользуется большой популярностью в качестве интерфейса для подключения внешних накопителей.
