Три проходных выключателя. Подключение проходных выключателей: схемы управления освещением из разных точек

Как подключить проходной выключатель для управления светом из 2-3 мест. Какие бывают схемы подключения проходных выключателей. Чем отличаются проходные выключатели от обычных. Какие преимущества дает использование проходных выключателей.

Содержание

Что такое проходной выключатель и для чего он нужен

Проходной выключатель — это устройство, позволяющее управлять освещением из нескольких мест. В отличие от обычного выключателя, который просто замыкает и размыкает цепь, проходной выключатель имеет три контакта и может переключать цепь между двумя положениями.

Основные преимущества использования проходных выключателей:

  • Возможность включать/выключать свет из разных точек помещения
  • Удобство управления освещением в длинных коридорах, на лестницах
  • Повышение комфорта и безопасности при передвижении в темноте
  • Экономия электроэнергии за счет выключения света в конце длинного помещения

Наиболее часто проходные выключатели устанавливают в следующих местах:


  • Длинные коридоры
  • Лестничные пролеты
  • Большие комнаты с несколькими входами
  • Спальни (у входа и возле кровати)
  • Подвальные и чердачные помещения

Принцип работы проходного выключателя

Проходной выключатель имеет три контакта:

  • Общий (COM)
  • Первый переключаемый (L1)
  • Второй переключаемый (L2)

При переключении клавиши общий контакт соединяется поочередно то с L1, то с L2. Это позволяет коммутировать цепь в двух положениях.

Для управления освещением из двух мест используются два проходных выключателя, соединенных по определенной схеме. При этом свет можно включить или выключить с любого из выключателей независимо от положения другого.

Схема подключения проходных выключателей на два места

Схема подключения двух проходных выключателей для управления освещением из двух мест выглядит следующим образом:

  1. От электрощита к первому выключателю подводится фазный провод.
  2. Общий контакт первого выключателя соединяется с фазным проводом.
  3. Два других контакта первого выключателя соединяются с соответствующими контактами второго выключателя.
  4. От общего контакта второго выключателя провод идет на лампу.
  5. Нулевой провод подключается напрямую к лампе.

При такой схеме переключение любого из выключателей будет включать или выключать свет вне зависимости от положения другого выключателя.

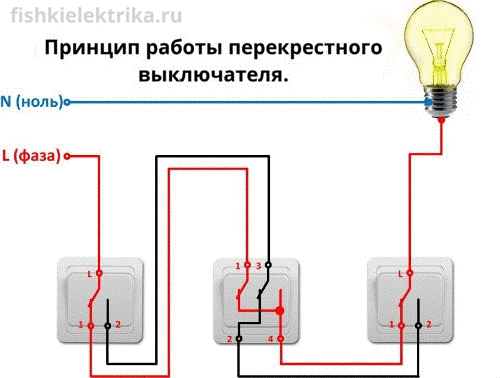

Подключение проходных выключателей на три места

Для управления освещением из трех мест используется следующая схема:

  • Два проходных выключателя (в начале и в конце цепи)
  • Один перекрестный выключатель (посередине)

Перекрестный выключатель имеет 4 контакта и позволяет переключать цепь между двумя парами проводов. Схема подключения выглядит так:

  1. Проходной выключатель 1 — перекрестный выключатель — проходной выключатель 2
  2. От электрощита фаза подводится к первому проходному выключателю
  3. От последнего проходного выключателя провод идет на лампу
  4. Нулевой провод подключается к лампе напрямую

Такая схема позволяет управлять освещением с трех разных точек. При необходимости можно добавить дополнительные перекрестные выключатели для увеличения точек управления.

Отличия проходного выключателя от обычного

Основные отличия проходного выключателя от обычного:

  • 3 контакта вместо 2
  • Отсутствие фиксированного положения «включено/выключено»
  • Возможность коммутации цепи в двух положениях
  • Необходимость парной работы с другим проходным выключателем
  • Более сложная схема подключения

Внешне проходной выключатель может не отличаться от обычного. Распознать его можно по наличию трех контактов на тыльной стороне.


Виды проходных выключателей

Проходные выключатели различаются по следующим параметрам:

По количеству клавиш:

  • Одноклавишные
  • Двухклавишные
  • Трехклавишные

По способу монтажа:

  • Встраиваемые (внутренней установки)
  • Накладные (наружной установки)

По типу механизма:

  • Клавишные
  • Кнопочные
  • Поворотные

По степени защиты:

  • Обычные (IP20)
  • Влагозащищенные (IP44 и выше)

Выбор конкретного типа проходного выключателя зависит от места установки и дизайна помещения.

Преимущества и недостатки проходных выключателей

Преимущества использования проходных выключателей:

  • Удобство управления освещением из нескольких мест
  • Повышение комфорта при передвижении в темноте
  • Экономия электроэнергии
  • Возможность создания сложных схем освещения
  • Повышение безопасности в темных помещениях

Недостатки проходных выключателей:

  • Более сложный монтаж по сравнению с обычными выключателями
  • Необходимость прокладки дополнительных проводов
  • Более высокая стоимость
  • Сложность самостоятельной установки без опыта

Несмотря на некоторые недостатки, преимущества проходных выключателей делают их очень популярным решением для управления освещением в современных домах и квартирах.


Рекомендации по установке проходных выключателей

При самостоятельной установке проходных выключателей следует учитывать следующие моменты:

  • Внимательно изучите схему подключения перед началом работ
  • Обязательно отключите электричество на щитке
  • Используйте провода подходящего сечения (минимум 1.5 мм²)
  • Тщательно изолируйте все соединения
  • Проверьте работу выключателей перед окончательным монтажом
  • При отсутствии опыта лучше доверить установку профессионалам

Правильно установленные проходные выключатели прослужат долго и сделают управление освещением в доме намного удобнее.


Подключение проходного выключателя — 2 ошибки и недостатки Схема подключения с двух и 3-х мест

Содержание

  • Как подключить проходной выключатель: схема подключения
  • Монтаж проходных и перекрёстных переключателей
  • Подключение проходных выключателей через распредкоробку: пошаговая инструкция
  • Управление освещением
  • Навигация по записям
  • Разновидности переключателей
  • Формат работы перекрёстного коммутационного аппарата

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

  • отверткой с крестообразными шлицами;
  • отверткой с плоскими шлицами;
  • монтажным ножом;
  • бокорезами;
  • строительным уровнем и рулеткой;
  • отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

  1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
  2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
  3. Установить переключатели на своё постоянное место.
  4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

  5. Убедиться, что освещением можно независимо управлять из 2-х точек.
  6. Отключить цепь от питающей сети.
  7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

  8. Подключить цепь к питающей сети.
  9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Подключение проходных выключателей через распредкоробку: пошаговая инструкция

Шаг 1: необходимо вывести в распределительную коробку главный питающий кабель, который будет идти от электрощитка, а также проводники двух коммутаторов и проводник светильника. Питающий кабель имеет два проводника: голубой – ноль, коричневый – фаза. Выключатели здесь трехконтактные: один общий (провод с белой изоляцией) и два раздельных.

Необходимо снять изоляцию с кабеля и защитить концы проводников для дальнейшей скрутки

Шаг 2: далее следует приступить к соединению проводки. Для начала необходимо нулевой проводник от питающего кабеля соединить с нулевым проводником светильника. Затем следует подключить фазу от электрощита к общему контакту проходного коммутатора.

Соединение должно выглядеть таким образом

Шаг 3: теперь необходимо соединить дополнительные контакты между собой. Красный проводник следует скручивать с красным проводником, а зеленый с зеленым. Оставшийся общий контакт от второго коммутатора необходимо подсоединить к фазному проводу светильника.

В итоге получится такое соединение контактов

Независимо от положения клавиш на двух коммутаторах, цепочка питания будет замыкаться или размыкаться. Поэтому включить светильник получится с каждой точки, как собственно и выключить.

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

  • тщательное удаление декоративных покрытий в зоне выполнения проводки;
  • нанесение разметки предполагаемой линии проведения проводки;
  • штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
  • проверка горизонтальности выполненных линий;
  • укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
  • установка переключателей и распределительных коробки;
  • подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

  • предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
  • укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
  • подключение проводов к электрическому щитку;
  • выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
  • проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
  • электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
  • укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
  • заведение зафиксированных в каналах электрических проводов в установочную коробку;
  • обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
  • удаление с проводов примерно 10-15 см изоляционного слоя;
  • установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
  • установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
  • подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
  • подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах

Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

  • у обычного одноклавишного 2 контакта;
  • у проходного -3;
  • у перекрёстного — 4.

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики
Напряжение220–230 В
Сила тока10 А
Материал
корпуса
термопласт
поликарбонат
пластик

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

  • подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
  • переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
  • к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Tags: бить, бра, вид, выбор, выключатель, гасить, дом, е, зажим, знак, кабель, как, конструкция, кт, монтаж, освещение, перекидной, подключение, правило, проверка, провод, пуск, р, размер, ремонт, ряд, свет, светильник, система, соединение, средство, срок, схема, тен, тип, ток, ук, установка, фаза, фото, щит, электрощит

Схема подключения проходного выключателя с 3-х мест

Принцип управления из двух мест и установка

На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов. И от его положения будет зависеть, с кем из контактов он будет в тот момент замыкаться.

Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.

Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.

Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места. От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов. Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.

Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки. В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).

Важно! Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой

В принципе основная работа по созданию проходного переключателя из двух мест практически готово

Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций. Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений

Затем произвести запитывание системы и пробные включения. Ни должно возникать, ни каких искр или опозданий с включением.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности. Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер – что это такое и как его использовать?

Данное устройство используется для настройки яркости осветительных приборов. Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут. Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование. Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей.

Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция. Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

  • Исключения следующие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Зачем нужен трехклавишный перекрестный выключатель

Трехклавишный перекрестный выключатель

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Проходной выключатель

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.

К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.

Виды

Проходные выключатели классифицируются так же, как и обычные.

  • По количеству клавиш:
  • одноклавишные;
  • двухклавишные;
  • трёхклавишные;
  • одно- или двухклавишные перекрёстные

(используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

  • По типу управления:
  • клавишные;
  • сенсорные;
  • с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Схема подключения проходного выключателя

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

  • Исключения следующие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Материалы и инструменты для обустройства схемы управления

В первую очередь надо определиться с топологией прокладки кабелей и проводов освещения. Так как все выключатели соединены последовательно, есть смысл прокладывать проводники шлейфом без использования распредкоробок. Такой вариант подойдет как для скрытой, так и для открытой проводок.


Прокладка кабелей для монтажа шлейфом.

Понадобится кабель сечением 1,5 кв.мм:

  • из двух жил от распредщита до первого проходного выключателя;
  • трехжильный от первого проходного до перекрестного;
  • трехжильный от перекрестного до второго проходного;
  • две жилы от второго перекрестного до светильника (группы светильников).

В этом варианте нулевой провод идет вместе с фазным по всей длине проводки. Недостатком такого решения является необходимость соединений нулевого проводника в нескольких точках, что нежелательно из соображений безопасности – повышается вероятность обрыва нуля из-за множества клеммников или скруток. Можно проложить эту линию отдельным проводом прямо от распредщита до лампы, тогда количество жил в каждом отрезке уменьшится на одну.

Если без обустройства распредкоробки не обойтись или схема управления встраивается в уже существующую систему освещения, прокладку можно выполнить по другому.


Монтаж с использованием распределительной коробки.

Гальванически эта схема от предыдущей не отличается и работает аналогично. Подсоединение первого и последнего выключателя производится в разрыв фазного провода в коробке.

КабельМатериал жилКоличество жилДополнительные свойства
ВВГ 1х1,5медь1
ВВГнг 2 х 1,5медь2Негорючий
ВВГ 2 х 1,5медь2
NYY-J 3х1,5медь3
ВВГ 3х1,5медь3

Наименования некоторых кабелей, пригодных для использования в обустройстве схемы, приведены в таблице.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Зачем нужны проходные выключатели

В одной комнате включили, прошли комнату, в другой комнате выключили.
Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус.
Казалось бы нужно взять еще один проходной выключатель и все. Все о выборе мультиметра для дома и автомобиля вы можете почитать в этой теме.
Подобный способ облегчит жизнь: выключить лампочку, или любое подключенное в сеть устройство, станет возможным с одной из трех коммутационных точек без потребности размыкать контур в других переключателях. Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя. Так как соединяемых проводов в распредкоробке будет четыре. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора.
Рассоединяете их, и подключаете между ними перекидной. Разные способы подключения проводов На схеме изображены проходные переключатели с одной клавишей. Между тем, совершенствование приборов не прекращается.

Как устроен проходной и перекрестный переключатели


Внешний вид дублирующего устройства напоминает одноклавишный прибор. Первый вариант имеет три контакта. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников.

Приобретаются необходимые аксессуары, материалы, крепёж. Вот ещё один рисунок того, как всё должно соединяться в коробе: Про установку более подробно говорили в статье об одиночных переключателях. В одной комнате включили, прошли комнату, в другой комнате выключили. Для второго — накладные тарелочки.

Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. При изменении положения клавиши свет или включается, или выключается.
Подключение проходного выключателя управление освещением из 3 х мест

Схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.

Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной.

Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей. При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели. Проходные выключатели существенно упрощают управление освещением и делают его более удобным.

Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

5 комментариев

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях. Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии.

Нам нужен шнур питания и кабель, который направляется для переключения S2. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Оставшиеся два свободных контакта подключаются ко второму проходному выключателю.

Пошаговая инструкция монтажа Где используется система трех выключателей? Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см.

Рекомендуем: Методика проведения измерений сопротивления изоляции

Что нужно для реализации задачи

Установка такого переключателя выполняется труднее, чем монтаж простого. Фиксируем провода. И устанавливается он как раз таки в промежутке между двумя проходными. Повторное нажатие приводит к выключению светильника.

Свет будет загораться, когда один из промежуточных приборов замкнет цепь. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник. Первый и последний переключатели смотрят друг на друга слева-направо выходам. До начала работ составляется схема.

Правильная схема проходных выключателей

Наиболее рациональна установка проходных переключателей другое название — перекрестные выключатели в разных сторонах комнаты. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1. Для удобства считайте количество подведенных линий до и после переключателей — столько и должно быть проводов всего.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. Подключаем нуль приходящий к нулю уходящему на лампу. Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.
Схема подключения проходного выключателя

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

Объединенная схема создается так:

  • общий контакт первого выключателя объединяется с фазой коробки;
  • выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
  • выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
  • общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
  • выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Управление освещением с двух, трёх и более мест » сайт для электриков — советы, примеры, схемы

Содержание

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Особенности использования проходных выключателей

Устройства данного типа часто используют для независимого управления освещением из нескольких мест одновременно. Такой способ контроля питания ламп не только практичен, но и позволяет уменьшить расход электроэнергии. Проходные выключатели подходят для систем освещения больших частных домов, длинных коридоров, лестниц и лестничных площадок, а также обычных квартир.

Еще один случай удачного использования проходных включателей – подключение с их помощью садового освещения. Используют устройства такого типа и в гаражах, подвалах с несколькими входами и выходами. В таком случае удобнее всего будет разместить по одному переключателю возле каждой двери, что даст возможность легко и быстро включить освещение в помещении и так же быстро его выключить.

Проходной выключатель правильнее было бы называть переключателем, ведь он совершает «перебрасывание» одного контакта на другой.

Преимущества использования проходного переключателя

Несмотря на некоторую сложность при монтаже, данный тип устройств обладает несомненными преимуществами перед обычными выключателями:

  • схема включения устройств позволяет провести освещение территории таким образом, чтобы была возможность управлять им с любой точки;
  • проходные переключатели значительно экономят электроэнергию, ведь вы будете иметь возможность быстро выключить питание лампы с любой точки дома, не возвращаясь назад к первому прибору управления.

Количество проводов, задействованных при монтаже, возрастает с увеличением количества переключателей. В данном случае рассмотрена самая простая схема на 2 выключателя. Она требует монтажа трехжильного кабеля, тогда как 3 устройства соединяют между собой 4-жильным проводом, а для 4 переключателей нужно будет уже 5 проводов.

С помощью системы проходных переключателей возможно подключение осветительных приборов разного типа, как обычных ламп накаливания, так и галогенных и диодных осветителей, а также другой электрической техники, например обогревателей.

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

  1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
  3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
  4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
  5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

желто зеленый — земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

ноль и земля подаются напрямую без выключателей сразу на лампочки

Подключение проходного выключателя из 3 х мест

Проходного типа выключатели представляют собой удобные и функциональные переключатели, которые в процессе воздействия на клавишу, способны выполнить переброс главного контакта между двумя другими.

  • последовательное подключение коммутаторов друг к другу;
  • замена процесса размыкания переключением фазы;
  • входных контактов в два раза меньше, чем выходных;
  • парные полюса на коммутаторах в обязательном порядке должны «смотреть» друг на друга.

Электромонтажные работы, связанные с самостоятельной установкой выключателя проходного типа с трёх мест, характерно соблюдением схемы, представленной соединительной коробкой, лампочками, а также выключателями и проводами.

В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Проходные переключатели, также известные, как перекидные, дублирующие и лестничные выключатели, по внешнему виду не имеют существенных отличий от обычных изделий, но позволяют управлять освещением с разных мест.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Схема подключения проходного выключателя с 3х мест

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

  1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
  2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
  3. Выбрать место будущего нахождения распределительной коробки, установить ее.
  4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
  5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
  6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели – 2 шт. ;
  • перекрёстный переключатель;
  • подрозетники – 3 шт.;
  • 2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты:

  • бокорезы;
  • набор отвёрток;
  • инструмент для снятия изоляционного слоя с жил проводов;
  • мультиметр;
  • инструмент для проделывания штроб и отверстий в стенах.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Виды переключателей

Это не ошибка или опечатка, именно переключателей, привычное понятие «выключатель» не совсем
подходит. Вообще, здесь нет четких стандартов и данное изделие может называться как «выключатель»,
так и «переключатель». Поэтому не стоит зацикливаться на названии, указанном на ценнике или упаковке
в магазине. Главное схема, она должна быть указана на корпусе или упаковке.

Самый простой переключатель проходного типа имеет три контакта для подключения — два неподвижных
и один подвижный, который замыкается на один из неподвижных. Кстати, у проходного переключателя нет положения
вкл/выкл. Понятнее всего, когда производитель пишет название: переключатель проходной на 2 направления.
Но данная формулировка используется не всегда, поэтому нужно смотреть схематическую маркировку.
Подобные устройства могут быть одноклавишными или двухклавишными. Как вы поняли, двухклавишными управляют
разными, независимыми друг от друга точками света.

Для использования в схемах управления света из трех и более точек применяется как минимум один
перекрестный переключатель
. Одноклавишный перекрестный переключатель имеет четыре клеммы для подключения и
соответственно, требует четырех проводников в подрозетнике. Двухклавишный прибор подобного типа достаточно
сложно найти в продаже, но знайте — он существует!

Иногда перекрестный проходной выключатель называют перекидным.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Проходные выключатели без распаечных коробок

Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин — это
возможно.

Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать
этот «клубок» и разбираться в назначении каждого проводника при замене выключателей.

Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в
каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.

Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках — он просто соединяется со следующим. В схему можно добавить
проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

  1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
  2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
  3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Схема подключения при наличии двух осветительных приборов

Конечно, первый вариант является популярным и простым в исполнении, поэтому повсеместно используется. Тем не менее, в комнате бывает два-три светильника или несколько лампочек, которые разделаются по группам, поэтому здесь уже не подойдет стандартная схема.

Если требуется выполнить монтаж при наличии двух групп осветительных приборов, то понадобится приобрести коммутатор с двумя клавишами, где имеется шесть зажимов.

Коммутатор с двумя клавишами, где имеется шесть зажимов

В остальном, по способу установки и оборудованию эта схема мало чем отличается от предыдущей. Тем не менее, здесь придется прокладывать больше электропроводки. Поэтому, чтобы сократить расходы на покупку проводов, рекомендуется проводник питания на первый в цепочке коммутатор подключать с перемычкой. Ведь иначе придется прокладывать отдельные проводники от распредкоробки.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Схема подключения проходного выключателя с двух мест

Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.

Проходной выключатель – схема подключения на 2 точки

Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.

При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Как производить монтаж в распределительной коробке

Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно.

Зачастую из-за халатности или отсутствия большого опыта в выполнении электромонтажных работ, в распределительных коробках можно встретить скрутки. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Также категорически запрещается соединять медные и алюминиевые провода без какой-либо прослойки.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа:

  1. Пайка контактов.
  2. Сварка проводников при помощи специальных трансформаторов.
  3. Соединение проводников с помощью специальных зажимов (WAGO).

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Источник https://oboiman.ru/ingeneer/shemy-podklucenia-prohodnogo-vyklucatela-s-dvuh-i-s-treh-mest.html

4. Дополнительные инструменты потока управления — документация по Python 3.10.8

Помимо только что введенного оператора while , Python использует обычный операторы управления потоком, известные из других языков, с некоторыми особенностями.

4.1.

если Операторы

Пожалуй, наиболее известным типом операторов является оператор if . За пример:

 >>> x = int(input("Пожалуйста, введите целое число: "))
Пожалуйста, введите целое число: 42
>>> если х < 0:
... х = 0
... print('Отрицательное значение изменено на ноль')
... Элиф х == 0:
... печать('Ноль')
... элиф х == 1:
... печать('Одиночный')
... еще:
... печать('Еще')
...
Более


Может быть ноль или более частей elif , а часть else по желанию. Ключевое слово « elif » является сокращением от «иначе, если» и полезно. во избежание чрезмерного отступа. если элиф elif … последовательность заменяет переключатель или case утверждения найдены на других языках.

Если вы сравниваете одно и то же значение с несколькими константами или проверяете определенные типы или атрибуты, вы также можете найти соответствует оператору . Для большего подробности см. в Заявлениях о матче.

4.2.

для Заявления

Оператор for в Python немного отличается от того, что вы можете использовать. в C или Pascal. Вместо того, чтобы всегда повторять арифметическую прогрессию чисел (как в Паскале) или предоставление пользователю возможности определять как шаг итерации и условие остановки (как C), оператор Python for перебирает элементы любой последовательности (списка или строки) в том порядке, в котором они появляются в последовательности. Например (без каламбура):

 >>> # Измерить несколько строк:
...words = ['кот', 'окно', 'дефенестрировать']
>>> для w прописью:
... напечатать (ш, лен (ш))
...
кошка 3
окно 6
открыть 12


Код, который изменяет коллекцию во время повторения этой же коллекции, может быть сложным, чтобы получить право. Вместо этого обычно проще зациклить над копией коллекции или для создания новой коллекции:

 # Создать коллекцию образцов
users = {'Ганс': 'активный', 'Элеонора': 'неактивный', '景太郎': 'активный'}
# Стратегия: перебирать копию
для пользователя, статус в users. copy().items():
    если статус == 'неактивный':
        удалить пользователей [пользователь]
# Стратегия: создать новую коллекцию
активные_пользователи = {}
для пользователя, статус в users.items():
    если статус == 'активный':
        active_users[пользователь] = статус


4.3. Диапазон

() Функция

Если вам нужно перебрать последовательность чисел, встроенная функция range() пригодится. Генерирует арифметические прогрессии:

 >>> для i в диапазоне (5):
... печать (я)
...
0
1
2
3
4


Данная конечная точка никогда не является частью сгенерированной последовательности; диапазон(10) генерирует 10 значений, допустимые индексы для элементов последовательности длины 10. Это можно позволить диапазону начинаться с другого числа или указать другое приращение (даже отрицательное; иногда это называют «шагом»):

 >>> список (диапазон (5, 10))
[5, 6, 7, 8, 9]
>>> список (диапазон (0, 10, 3))
[0, 3, 6, 9]
>>> список(диапазон(-10,-100,-30))
[-10, -40, -70]


Для перебора индексов последовательности вы можете комбинировать range() и len() следующим образом:

 >>> a = ['Мария', 'была', 'а', 'маленькая', 'ягненок']
>>> для i в диапазоне (len(a)):
. .. печать (я, а [я])
...
0 Мария
1 было
2 часа
3 маленьких
4 ягненка


Однако в большинстве таких случаев удобно использовать перечислить() см. Техники зацикливания.

Странная вещь происходит, если вы просто печатаете диапазон:

 >>> диапазон(10)
диапазон(0, 10)


Во многих отношениях объект, возвращаемый range() , ведет себя так, как если бы это был список, но на самом деле это не так. Это объект, который возвращает последовательные элементы желаемую последовательность, когда вы повторяете ее, но на самом деле это не делает список, тем самым экономя место.

Мы говорим, что такой объект является итерируемым, то есть подходящим в качестве цели для функции и конструкции, которые ожидают чего-то, от чего они могут получать последовательные предметы, пока запас не будет исчерпан. Мы видели это 9Оператор 0003 for является такой конструкцией, а пример функции который принимает итерацию, составляет sum() :

 >>> сумма(диапазон(4)) # 0 + 1 + 2 + 3
6


Позже мы увидим больше функций, которые возвращают итерации и принимают итерации как аргументы. В главе «Структуры данных» мы более подробно обсудим список() .

4.4.

break и continue Операторы и else Пункты в циклах

Оператор break , как и в C, вырывается из самой внутренней оболочки. вместо или при цикле .

Операторы цикла

могут иметь предложение else ; он выполняется, когда цикл завершается через исчерпание итерации (с для ) или когда условие становится ложным (с в то время как ), но не тогда, когда цикл завершается оператором break . Примером этому служит следующий цикл, который ищет простые числа:

 >>> для n в диапазоне (2, 10):
... для x в диапазоне (2, n):
... если n % x == 0:
... print(n, 'равно', x, '*', n//x)
...             ломать
...     еще:
... # цикл сорвался, не найдя множителя
... print(n, 'является простым числом')
...
2 это простое число
3 это простое число
4 равно 2 * 2
5 это простое число
6 равно 2 * 3
7 это простое число
8 равно 2 * 4
9 равно 3 * 3


(Да, это правильный код. Посмотрите внимательно: иначе пункт принадлежит цикл for , не оператор if .)

При использовании с циклом предложение else имеет больше общего с предложением else предложение оператора try , чем с предложением if утверждения: выполняется предложение try оператора else когда не возникает никаких исключений, и предложение цикла else выполняется, когда нет break имеет место. Подробнее о оператор try и исключения, см. Обработка исключений.

Оператор continue , также заимствованный из C, продолжается следующим итерация цикла:

 >>> для числа в диапазоне (2, 10):
... если число% 2 == 0:
... print("Найдено четное число", число)
...         Продолжать
... print("Найдено нечетное число", число)
...
Нашел четное число 2
Нашел нечетное число 3
Нашел четное число 4
Нашел нечетное число 5
Нашел четное число 6
Нашел нечетное число 7
Нашел четное число 8
Нашел нечетное число 9

4.

5. проход Заявления

Оператор pass ничего не делает. Его можно использовать, когда оператор требуется синтаксически, но программа не требует никаких действий. Например:

 >>> пока верно:
... pass # Занят-ожидание прерывания клавиатуры (Ctrl+C)
...


Обычно используется для создания минимальных классов:

 >>> класс MyEmptyClass:
...     проходить
...


Еще одно место pass можно использовать в качестве заполнителя для функции или условное тело, когда вы работаете над новым кодом, позволяя вам продолжать думать на более абстрактном уровне. проход молча игнорируется:

 >>> по умолчанию initlog(*args):
... pass # Не забудьте реализовать это!
...


4.6.

соответствие Операторы

Оператор match принимает выражение и сравнивает его значение с последующим шаблоны, представленные в виде одного или нескольких блоков case. это на первый взгляд похож на оператор switch в C, Java или JavaScript (и многие других языках), но это больше похоже на сопоставление с образцом в языки, такие как Rust или Haskell. Только первый шаблон, который соответствует выполняется, а также может извлекать компоненты (элементы последовательности или атрибуты объекта) из значения в переменные.

Простейшая форма сравнивает предметное значение с одним или несколькими литералами:

 по умолчанию http_error(статус):
    статус матча:
        случай 400:
            вернуть "Неверный запрос"
        дело 404:
            вернуть "Не найдено"
        дело 418:
            вернуть "я чайник"
        кейс _:
            вернуть "Что-то не так с интернетом"


Обратите внимание на последний блок: «имя переменной» _ действует как подстановочный знак и никогда не перестает совпадать. Если ни один случай не совпадает, ни одна из ветвей не выполняется.

Вы можете объединить несколько литералов в один шаблон, используя | ("или"):

 кейс 401 | 403 | 404:
    вернуть "Не разрешено"


Шаблоны могут выглядеть как задания распаковки и использоваться для привязки переменные:

 # точка представляет собой кортеж (x, y)
пункт совпадения:
    случай (0, 0):
        печать("Происхождение")
    случай (0, у):
        печать (е "Y = {y}")
    случай (х, 0):
        распечатать (ф"Х={х}")
    случай (х, у):
        печать (f"X={x}, Y={y}")
    кейс _:
        поднять ValueError("Нет точки")


Внимательно изучите это! Первый шаблон имеет два литерала и может можно рассматривать как расширение буквального шаблона, показанного выше. Но следующие два шаблона объединяют литерал и переменную, а переменная связывает значение из субъекта ( точка ). Четвертый шаблон захватывает два значения, что делает его концептуально похожим на назначение распаковки (x, y) = точка .

Если вы используете классы для структурирования данных вы можете использовать имя класса, за которым следует список аргументов, напоминающий конструктор, но с возможностью захвата атрибутов в переменные:

 класс Точка:
    х: интервал
    у: интервал
определение где_есть (точка):
    пункт совпадения:
        случай Point(x=0, y=0):
            печать("Происхождение")
        случай Point(x=0, y=y):
            печать (е "Y = {y}")
        случай Point(x=x, y=0):
            распечатать (ф"Х={х}")
        случай Точка():
            печатать("Где-то еще")
        кейс _:
            print("Ни за что")


Вы можете использовать позиционные параметры с некоторыми встроенными классами, которые предоставляют порядок их атрибутов (например, классы данных). Вы также можете определить конкретный положение атрибутов в паттернах, установив __match_args__ специальный атрибут в ваших классах. Если он установлен на («x», «y»), все следующие шаблоны эквивалент (и все привязывают атрибут y к переменной var ):

 Точка(1, вар)
Точка(1, у=вар)
Точка(х=1, у=вар)
Точка (у = вар, х = 1)


Рекомендуемый способ чтения паттернов — смотреть на них как на расширенную форму того, что вы поставил бы слева от присваивания, чтобы понять, какие переменные будут установлены в какие. Только автономные имена (например, var выше) назначаются оператором соответствия. Имена с точками (например, foo.bar ), имена атрибутов ( x= и y= выше) или имена классов (обозначаются знаком «(…)» рядом с ними, например, Point выше) никогда не назначаются.

Шаблоны могут быть произвольно вложены друг в друга. Например, если у нас есть короткий список точек, мы могли бы сопоставить его так:

 очков матча:
    кейс []:
        print("Нет баллов")
    случай [Точка (0, 0)]:
        print("Происхождение")
    case [Точка (x, y)]:
        print(f"Одна точка {x}, {y}")
    случай [Точка (0, y1), Точка (0, y2)]:
        print(f"Два по оси Y в точках {y1}, {y2}")
    кейс _:
        печатать("Что-то еще")


Мы можем добавить к шаблону предложение if , известное как «защита». Если guard ложно, соответствует , чтобы попробовать следующий блок case. Примечание захват этого значения происходит до оценки защиты:

 точка совпадения:
    case Point(x, y), если x == y:
        print(f"Y=X в {x}")
    случай Точка (х, у):
        print(f"Не по диагонали")


Несколько других ключевых особенностей этого утверждения:

  • Подобно назначениям распаковки, шаблоны кортежей и списков имеют в точности одинаковое значение и фактически соответствуют произвольным последовательностям. Важно исключение состоит в том, что они не соответствуют итераторам или строкам.

  • Шаблоны последовательности поддерживают расширенную распаковку: [x, y, *rest] и (x, y, *остальное) работа аналогична распаковке заданий. имя после * также может быть _ , поэтому (x, y, *_) соответствует последовательности не менее чем из двух элементов без привязки остальных элементов.

  • Шаблоны сопоставления: {"пропускная способность": b, "задержка": l} фиксирует "пропускная способность" и "задержка" значения из словаря. В отличие от последовательности шаблоны, лишние ключи игнорируются. Распаковка вроде ** остальные также поддерживается. (Но **_ было бы лишним, поэтому это недопустимо.)

  • Подмаски могут быть захвачены с использованием ключевого слова as :

    Случай
     (точка (x1, y1), точка (x2, y2) как p2): ...


    захватит второй элемент ввода как p2 (пока ввод последовательность из двух точек)

  • Большинство литералов сравниваются на равенство, однако синглтоны True , Ложь и Нет сравниваются по идентичности.

  • Шаблоны могут использовать именованные константы. Это должны быть имена с точками чтобы они не интерпретировались как переменная захвата:

     из импорта enum Enum
    Цвет класса (перечисление):
        КРАСНЫЙ = «красный»
        ЗЕЛЕНЫЙ = «зеленый»
        СИНИЙ = «синий»
    color = Color(input("Введите по вашему выбору "красный", "синий" или "зеленый": "))
    соответствует цвету:
        чехол Цвет. КРАСНЫЙ:
            print("Я вижу красное!")
        цвет корпуса.ЗЕЛЕНЫЙ:
            print("Трава зеленая")
        чехол Цвет.СИНИЙ:
            print("Меня тошнит :(")


Более подробное объяснение и дополнительные примеры можно найти в PEP 636 , который написан в формате учебника.

4.7. Определение функций

Мы можем создать функцию, которая записывает ряд Фибоначчи в произвольное граница:

 >>> def fib(n): # записать ряд Фибоначчи до n
... """Выведите ряд Фибоначчи до n."""
... а, б = 0, 1
... в то время как a < n:
... печать (а, конец = '')
... а, б = б, а+б
...     Распечатать()
...
>>> # Теперь вызовите функцию, которую мы только что определили:
... выдумка (2000)
0 1 1 2 3 5 8 13 21 34 55 89144 233 377 610 987 1597


Ключевое слово def вводит определение функции . Это должно быть за которым следует имя функции и список формальных параметров в скобках. Операторы, формирующие тело функции, начинаются со следующей строки. должны быть с отступом.

Первый оператор тела функции необязательно может быть строковым литералом; этот строковый литерал является строкой документации функции или docstring . (Подробнее о строках документации можно найти в разделе Строки документации.) Существуют инструменты, которые используют строки документации для автоматического создания онлайн или печатных материалов. документацию или позволить пользователю интерактивно просматривать код; это хорошо потренируйтесь включать строки документации в код, который вы пишете, так что сделайте это привычкой.

выполнение функции вводит новую таблицу символов, используемую для локального переменные функции. Точнее, все присвоения переменных в функция сохраняет значение в локальной таблице символов; тогда как ссылки на переменные сначала посмотрите в локальную таблицу символов, затем в локальные таблицы символов включающие функции, затем в глобальную таблицу символов и, наконец, в таблицу встроенных имен. Таким образом, глобальные переменные и переменные объемлющих функций нельзя напрямую присвоить значение внутри функции (если только для глобального переменные, названные в глобальный оператор или, для переменных включения функции, названные в операторе nonlocal ), хотя они могут быть упоминается.

Фактические параметры (аргументы) вызова функции введены в локальный таблица символов вызываемой функции при ее вызове; таким образом, аргументы передается с использованием вызова по значению (где значение всегда является ссылкой объекта , не стоимость объекта). 1 Когда функция вызывает другую функцию, или вызывает себя рекурсивно, новый для этого вызова создается локальная таблица символов.

Определение функции связывает имя функции с объектом функции в Текущая таблица символов. Интерпретатор распознает объект, на который указывает это имя как определяемая пользователем функция. Другие имена также могут указывать на то же самое. функциональный объект, а также может использоваться для доступа к функции:

 >>> выдумка
<функция выдумки по адресу 10042ed0>
>>> f = выдумка
>>> f(100)
0 1 1 2 3 5 8 13 21 34 55 89


Приходя из других языков, вы можете возразить, что fib не функция, а процедура, так как она не возвращает значение. На самом деле, даже работает без Оператор return действительно возвращает значение, хотя и довольно скучное. Этот значение называется None (это встроенное имя). Запись значения Нет обычно подавляется интерпретатором, если это единственное записанное значение. Вы можете увидеть это, если действительно хотите использовать print() :

 >>> выдумка(0)
>>> печать (выдумка (0))
Никто


Несложно написать функцию, которая возвращает список номеров Ряд Фибоначчи вместо печати:

 >>> def fib2(n): # вернуть ряд Фибоначчи до n
... """Вернуть список, содержащий последовательность Фибоначчи до n. """
... результат = []
... а, б = 0, 1
... в то время как a < n:
... result.append(a) # см. ниже
... а, б = б, а+б
... вернуть результат
...
>>> f100 = fib2(100) # вызываем
>>> f100 # пишем результат
[0, 1, 1, 2, 3, 5, 8, 13, 21, 34, 55, 89]


Этот пример, как обычно, демонстрирует некоторые новые возможности Python:

  • Оператор return возвращает значение из функции. возвращает без аргумента выражения возвращает Нет . Падает конец функции также возвращает None .

  • Оператор result.append(a) вызывает метод объекта списка результат . Метод — это функция, которая «принадлежит» объекту и называется obj.methodname , где obj — некоторый объект (это может быть выражение), а имя_метода — это имя метода, определяемого типом объекта. Разные типы определяют разные методы. Методы разных типов могут иметь одно и то же имя, не вызывая двусмысленности. (Можно определить самостоятельно типы объектов и методы, используя классы , см. Классы) Метод append() , показанный в примере, определен для объектов списка; Это добавляет новый элемент в конец списка. В этом примере это эквивалентно результат = результат + [a] , но более эффективный.

4.8. Подробнее об определении функций

Также можно определять функции с переменным числом аргументов. Есть три формы, которые можно комбинировать.

4.8.1. Значения аргумента по умолчанию

Наиболее полезная форма — указать значение по умолчанию для одного или нескольких аргументов. Это создает функцию, которую можно вызвать с меньшим количеством аргументов, чем она есть. определено, чтобы позволить. Например:

 def ask_ok(приглашение, повторных попыток=4, напоминание='Пожалуйста, попробуйте еще раз!'):
    пока верно:
        ок = ввод (подсказка)
        если все в порядке ('y', 'ye', 'yes'):
            вернуть Истина
        если все в порядке ('n', 'нет', 'нет', 'нет'):
            вернуть ложь
        повторы = повторы - 1
        если повторных попыток < 0:
            поднять ValueError('неверный ответ пользователя')
        распечатать (напоминание)


Эту функцию можно вызвать несколькими способами:

  • с указанием только обязательного аргумента: ask_ok('Вы действительно хотите выйти?')

  • с одним из необязательных аргументов: ask_ok('Можно перезаписать файл?', 2)

  • или даже со всеми аргументами: ask_ok('Хорошо перезаписать файл?', 2, 'Давай, только да или нет!')

В этом примере также вводится ключевое слово в . Это проверяет, является ли или не последовательность содержит определенное значение.

Значения по умолчанию оцениваются в точке определения функции в , определяющий область применения , так что

 я = 5
защита f (аргумент = я):
    печать (аргумент)
я = 6
е()


напечатает 5 .

Важное предупреждение: Значение по умолчанию оценивается только один раз. Это делает разница, когда по умолчанию используется изменяемый объект, такой как список, словарь или экземпляры большинства классов. Например, следующая функция накапливает аргументы, переданные ему при последующих вызовах:

 по определению f(a, L=[]):
    L. добавить (а)
    вернуть л
печать (ф (1))
печать (ф (2))
печать (ф (3))


Это напечатает

 [1]
[1, 2]
[1, 2, 3]


Если вы не хотите, чтобы значение по умолчанию использовалось для последующих вызовов, вы можете вместо этого напишите такую ​​функцию:

 по определению f(a, L=Нет):
    если L равно None:
        Л = []
    L.  добавить (а)
    вернуть л


4.8.2. Аргументы ключевого слова

Функции также можно вызывать с помощью аргументов ключевого слова. вида kwarg=значение . Например, следующая функция:

 def parrot (напряжение, состояние = 'жесткий', действие = 'voom', тип = 'Норвежский синий'):
    print("-- Этот попугай не стал бы", action, end=' ')
    print("если вы поместите", напряжение, "вольты через него.")
    print("-- Красивое оперение, тип")
    print("-- Это", состояние, "!")


принимает один обязательный аргумент ( напряжение ) и три необязательных аргумента ( состояние , действие и тип ). Эта функция может быть вызвана в любом одним из следующих способов:

 попугай(1000) # 1 позиционный аргумент
parrot(voltage=1000) # 1 ключевой аргумент
parrot(voltage=1000000, action='VOOOOOM') # 2 ключевых аргумента
parrot(action='VOOOOOM', voltage=1000000) # 2 ключевых аргумента
parrot('миллион', 'лишенный жизни', 'прыжок') # 3 позиционных аргумента
parrot('тысяча', state='раздвигает ромашки') # 1 позиция, 1 ключевое слово


, но все следующие вызовы будут недействительны:

 parrot() # отсутствует обязательный аргумент
parrot(voltage=5. 0, 'dead') # аргумент без ключевого слова после аргумента ключевого слова
parrot(110, voltage=220) # повторяющееся значение для одного и того же аргумента
parrot(actor='John Cleese') # неизвестный ключевой аргумент


В вызове функции аргументы ключевого слова должны следовать за позиционными аргументами. Все переданные аргументы ключевого слова должны соответствовать одному из аргументов принимается функцией (например, актер не является допустимым аргументом для функция попугая ), и их порядок не важен. Это также включает необязательные аргументы (например, parrot(voltage=1000) тоже допустимы). Ни один аргумент не может принимать значение более одного раза. Вот пример, который не работает из-за этого ограничения:

 >>> функция определения (а):
...     проходить
...
>>> функция(0, а=0)
Traceback (последний последний вызов):
  Файл "", строка 1, в
TypeError: функция() получила несколько значений для аргумента 'a'


При наличии окончательного формального параметра вида **имя он получает словарь (см. Типы сопоставления — dict), содержащий все аргументы ключевого слова, кроме те, которые соответствуют формальному параметру. Это может сочетаться с формальным параметр вида *имя (описано в следующем подразделе), который получает кортеж, содержащий позиционный аргументы вне списка формальных параметров. ( *имя должно встречаться до **имя .) Например, если мы определим такую ​​функцию:

 def cheeseshop(вид, *аргументы, **ключевые слова):
    print("-- У вас есть", kind, "?")
    print("-- Извините, у нас все кончилось", kind)
    для arg в аргументах:
        печать (аргумент)
    печать("-" * 40)
    для кВт в ключевых словах:
        печать (квт, ":", ключевые слова [квт])


Можно было бы назвать так:

 cheeseshop("Лимбургер", "Очень жидко, сэр.",
           «Он действительно очень, ОЧЕНЬ жидкий, сэр».
           владелец магазина = "Майкл Пэйлин",
           клиент = "Джон Клиз",
           sketch="Эскиз сырной лавки")


и, конечно же, будет напечатано:

.
 -- У вас есть Лимбургер ?
-- Извините, мы все из Лимбургера
Он очень жидкий, сэр.
Он действительно очень, ОЧЕНЬ жидкий, сэр.
----------------------------------------
владелец магазина: Майкл Пэйлин
клиент: Джон Клиз
эскиз : Эскиз сырного магазина


Обратите внимание, что порядок, в котором печатаются аргументы ключевого слова, гарантирован. чтобы соответствовать порядку, в котором они были предоставлены в вызове функции.

4.8.3. Специальные параметры

По умолчанию аргументы могут быть переданы в функцию Python либо по позиции или явно по ключевому слову. Для удобочитаемости и производительности имеет смысл ограничить способ передачи аргументов, чтобы разработчику нужно было только смотреть в определении функции, чтобы определить, передаются ли элементы по положению, по положение или ключевое слово, или по ключевому слову.

Определение функции может выглядеть так:

 def f(pos1, pos2, /, pos_or_kwd, *, kwd1, kwd2):
      ----------- ---------- ----------
        | | |
        | Позиционное или ключевое слово |
        | - Только ключевое слово
         -- Только позиционное


, где / и * являются необязательными. Если они используются, эти символы указывают на тип параметр тем, как аргументы могут быть переданы в функцию: только позиционные, позиционные или ключевые слова и только ключевые слова. Параметры ключевого слова также называются именованными параметрами.

4.8.3.1. Позиционные или ключевые аргументы

Если / и * отсутствуют в определении функции, аргументы могут передаваться в функцию по позиции или по ключевому слову.

4.8.3.2. Только позиционные параметры

Если посмотреть на это немного подробнее, то можно отметить определенные параметры как только позиционный . Если позиционно-только , порядок параметров имеет значение, и параметры не могут быть переданы по ключевому слову. Только позиционные параметры ставится перед / (косая черта). / используется для логического отделить позиционные параметры от остальных параметров. Если нет / в определении функции нет позиционных-только параметры.

Параметры, следующие за /, могут быть позиционными или ключевыми словами или только ключевыми словами .

4.8.3.3. Аргументы, содержащие только ключевые слова

Чтобы пометить параметры как только ключевое слово , указав, что параметры должны быть переданы по аргументу ключевого слова, поместите * в список аргументов непосредственно перед первым Параметр , содержащий только ключевое слово.

4.8.3.4. Примеры функций

Рассмотрим следующие примеры определений функций, обращая особое внимание на маркеры / и *:

 >>> по умолчанию стандартный_аргумент (аргумент):
... печать (аргумент)
...
>>> def pos_only_arg(arg, /):
... печать (аргумент)
...
>>> def kwd_only_arg(*, arg):
... печать (аргумент)
...
>>> def Combined_example(pos_only, /, standard, *, kwd_only):
... print(pos_only, standard, kwd_only)


Первое определение функции, standard_arg , самая знакомая форма, не накладывает ограничений на соглашение о вызовах, и аргументы могут быть передано по позиции или ключевому слову:

 >>> стандартный_аргумент(2)
2
>>> стандартный_аргумент (аргумент = 2)
2


Вторая функция pos_only_arg ограничена использованием только позиционных параметры, так как в определении функции есть /:

 >>> pos_only_arg(1)
1
>>> pos_only_arg(arg=1)
Traceback (последний последний вызов):
  Файл "", строка 1, в
TypeError: pos_only_arg() получил некоторые позиционные аргументы, переданные как аргументы ключевого слова: 'arg'


Третья функция kwd_only_args разрешает только аргументы ключевых слов, как указано на * в определении функции:

 >>> kwd_only_arg(3)
Traceback (последний последний вызов):
  Файл "", строка 1, в
TypeError: kwd_only_arg() принимает 0 позиционных аргументов, но был задан 1
>>> kwd_only_arg(arg=3)
3


И последний использует все три соглашения о вызовах в одной и той же функции определение:

 >>> комбинированный_пример (1, 2, 3)
Traceback (последний последний вызов):
  Файл "", строка 1, в
TypeError: Combine_example() принимает 2 позиционных аргумента, но было задано 3
>>> комбинированный_пример(1, 2, kwd_only=3)
1 2 3
>>> комбинированный_пример(1, стандартный=2, kwd_only=3)
1 2 3
>>> комбинированный_пример (pos_only=1, стандарт=2, kwd_only=3)
Traceback (последний последний вызов):
  Файл "", строка 1, в
TypeError: в Combined_example() некоторые позиционные аргументы передаются как аргументы ключевого слова: 'pos_only'


Наконец, рассмотрим это определение функции, которое имеет потенциальную коллизию между позиционным аргументом name и **kwds , у которого name в качестве ключа:

 определение foo(имя, **kwds):
    вернуть «имя» в kwds


Нет возможного вызова, который заставит его вернуть True в качестве ключевого слова 'имя' всегда будет привязан к первому параметру. Например:

 >>> foo(1, **{'имя': 2})
Traceback (последний последний вызов):
  Файл "", строка 1, в
TypeError: foo() получил несколько значений для аргумента «имя»
>>>


Но использование / (только позиционные аргументы) возможно, так как это позволяет имя в качестве позиционного аргумента и «имя» в качестве ключа в аргументах ключевого слова:

 def foo(имя, /, **kwds):
    вернуть «имя» в kwds
>>> foo(1, **{'имя': 2})
Истинный


Другими словами, имена позиционных параметров могут использоваться в **kwds без двусмысленности.

4.8.3.5. Резюме

Вариант использования определяет, какие параметры использовать в определении функции:

 def f(pos1, pos2, /, pos_or_kwd, *, kwd1, kwd2):


В качестве руководства:

  • Используйте только позиционные, если вы хотите, чтобы имена параметров не доступны пользователю. Это полезно, когда имена параметров не имеют реального значение, если вы хотите обеспечить порядок аргументов, когда функция или если вам нужно взять некоторые позиционные параметры и произвольные ключевые слова.

  • Используйте только ключевые слова, когда имена имеют смысл и определение функции более понятным, указав имена или вы хотите предотвратить пользователи полагаются на позицию передаваемого аргумента.

  • Для API используйте только позиционирование, чтобы предотвратить критические изменения API если имя параметра будет изменено в будущем.

4.8.4. Списки произвольных аргументов

Наконец, наименее часто используемый параметр — указать, что функция может быть вызывается с произвольным количеством аргументов. Эти аргументы будут упакованы вверх в кортеже (см. Кортежи и последовательности). Перед переменным числом аргументов может встречаться ноль или более нормальных аргументов.

 def write_multiple_items(файл, разделитель, *аргументы):
    file.write(разделитель.join(аргументы))


Обычно эти вариативные аргументы будут последними в списке формальных параметры, потому что они собирают все оставшиеся входные аргументы, которые передается в функцию. Любые формальные параметры, которые идут после *args являются аргументами «только для ключевого слова», что означает, что они могут использоваться только как ключевые слова, а не позиционные аргументы.

 >>> def concat(*args, sep="/"):
... вернуть sep.join(аргументы)
...
>>> concat("земля", "марс", "венера")
'земля/марс/венера'
>>> concat("Земля", "Марс", "Венера", sep=".")
'земля.марс.венера'


4.8.5. Распаковка списков аргументов

Обратная ситуация возникает, когда аргументы уже находятся в списке или кортеже но должны быть распакованы для вызова функции, требующей отдельного позиционного аргументы. Например, встроенная функция range() ожидает отдельного начинают и останавливают аргументы. Если их нет отдельно, напишите вызов функции с оператором * для распаковки аргументов из списка или кортеж:

 >>> list(range(3, 6)) # обычный вызов с отдельными аргументами
[3, 4, 5]
>>> аргументы = [3, 6]
>>> list(range(*args)) # вызов с аргументами, распакованными из списка
[3, 4, 5]


Таким же образом словари могут предоставлять аргументы ключевых слов с ** -оператор:

 >>> def parrot(voltage, state='a hard', action='voom'):
. .. print("-- Этот попугай не стал бы", action, end=' ')
... print("если положить", напряжение, "вольт через него.", end=' ')
... print("Е", состояние, "!")
...
>>> d = {"voltage": "четыре миллиона", "state": "погиб", "action": "VOOM"}
>>> попугай(**d)
-- Этот попугай не БУДЕТ, если через него пропустить четыре миллиона вольт. E's bleedin 'умер!


4.8.6. Лямбда-выражения

Небольшие анонимные функции можно создавать с помощью ключевого слова lambda . Эта функция возвращает сумму двух своих аргументов: lambda a, b: a+b . Лямбда-функции можно использовать везде, где требуются функциональные объекты. Они есть синтаксически ограничивается одним выражением. Семантически они просто синтаксический сахар для нормального определения функции. Как вложенная функция определений, лямбда-функции могут ссылаться на переменные из содержащего объем:

 >>> по умолчанию make_incrementor(n):
... вернуть лямбда x: x + n
...
>>> f = make_incrementor(42)
>>> ф(0)
42
>>> ф(1)
43


В приведенном выше примере используется лямбда-выражение для возврата функции. Другое использование это передать небольшую функцию в качестве аргумента:

 >>> пары = [(1, 'один'), (2, 'два'), (3, 'три'), (4, 'четыре')]
>>> pairs.sort (ключ = лямбда-пара: пара [1])
>>> пары
[(4, 'четыре'), (1, 'один'), (3, 'три'), (2, 'два')]


4.8.7. Строки документации

Вот некоторые соглашения о содержании и форматировании документации струны.

Первая строка всегда должна быть кратким, кратким описанием объекта. цель. Для краткости не следует явно указывать имя или тип объекта. так как они доступны другими способами (за исключением случаев, когда имя является глагол, описывающий работу функции). Эта строка должна начинаться с большой буквы букву и заканчивать точкой.

Если в строке документации больше строк, вторая строка должна быть пустой, визуально отделяющий сводку от остального описания. следующие строки должны быть одним или несколькими абзацами, описывающими вызов объекта условности, его побочные эффекты и т. д.

Синтаксический анализатор Python не удаляет отступы из многострочных строковых литералов в Python, поэтому инструменты, обрабатывающие документацию, должны удалять отступы, если желанный. Это делается с использованием следующего соглашения. Первая непустая строка после первая строка строки определяет величину отступа для вся строка документации. (Мы не можем использовать первую строку, так как она обычно рядом с открывающими кавычками строки, поэтому ее отступ не очевидно в строковом литерале.) Пробелы, «эквивалентные» этому отступу, затем с самого начала удаляются все строки строки. Линии, которые отступ меньше не должен встречаться, но если они встречаются, все их начальные пробелы следует раздеться. Эквивалентность пробелов должна быть проверена после расширения табов (до 8 пробелов, обычно).

Вот пример многострочной строки документации:

 >>> определение my_function():
..."""Ничего не делайте, но документируйте это.
...
... Нет, правда, ничего не делает.
... """
...     проходить
...
>>> print(my_function.__doc__)
Ничего не делайте, но документируйте это.
    Нет, правда, ничего не делает.


4.8.8. Аннотации функций

Аннотации функций являются полностью необязательными метаданными. информация о типах, используемых пользовательскими функциями (см. ПЭП 3107 и PEP 484 для получения дополнительной информации).

Аннотации хранятся в папке __annotations__ атрибут функции как словарь и не влияет ни на какую другую часть функция. Аннотации параметров определяются двоеточием после имени параметра, за которым следует выражением, вычисляющим значение аннотации. Возвращаемые аннотации определяется литералом -> , за которым следует выражение между параметром список и двоеточие, обозначающее конец 9Оператор 0003 по умолчанию . следующий пример имеет обязательный аргумент, необязательный аргумент и возвращаемое значение аннотированное значение:

 >>> def f(ветчина: ул, яйца: ул = 'яйца') -> ул:
... print("Аннотации:", f.__annotations__)
... print("Аргументы:", ветчина, яйца)
... вернуть ветчину + ' и ' + яйца
...
>>> f('спам')
Аннотации: {'ветчина': , 'return': <класс 'str'>, 'яйца': }
Аргументы: спам-яйца
спам и яйца


4.

9. Интермеццо: стиль кодирования

Теперь, когда вы собираетесь писать более длинные и сложные фрагменты Python, самое время поговорить о стиле кодирования . На большинстве языков можно писать (или более лаконичный, отформатированный ) в разных стилях; некоторые более читабельны, чем другие. Всегда полезно сделать так, чтобы другие могли легко читать ваш код. хороший стиль кодирования очень помогает в этом.

Для Python PEP 8 стал руководством по стилю, которого придерживается большинство проектов; он способствует очень читабельному и приятному для глаз стилю кодирования. Каждый питон разработчик должен прочитать его в какой-то момент; вот самые важные моменты извлечено для вас:

  • Используйте отступы в 4 пробела и без табуляции.

    4 пробела — хороший компромисс между небольшими отступами (позволяет увеличить глубина вложенности) и большие отступы (легче читать). Вкладки представляют путаницы, и их лучше не использовать.

  • Переносите строки так, чтобы их длина не превышала 79 символов.

    Это помогает пользователям с небольшими дисплеями и позволяет иметь несколько файлы кода рядом на больших дисплеях.

  • Используйте пустые строки для разделения функций и классов, а также больших блоков код внутри функций.

  • По возможности размещайте комментарии на отдельной строке.

  • Использовать строки документации.

  • Используйте пробелы вокруг операторов и после запятых, но не непосредственно внутри скобочные конструкции: a = f(1, 2) + g(3, 4) .

  • Назовите свои классы и функции последовательно; соглашение заключается в использовании UpperCamelCase для классов и lowercase_with_underscores для функций и методы. Всегда используйте self как имя для первого аргумента метода (дополнительную информацию о классах и методах см. в разделе Первый взгляд на классы).

  • Не используйте причудливые кодировки, если ваш код предназначен для использования в международных среды. Python по умолчанию, UTF-8 или даже простой ASCII лучше всего работают в любом кейс.

  • Аналогично, не используйте символы, отличные от ASCII, в идентификаторах, если есть только малейший шанс, что люди, говорящие на другом языке, будут читать или поддерживать код.

Сноски

1

На самом деле, вызов по ссылке на объект был бы лучшим описанием, поскольку при передаче изменяемого объекта вызывающая сторона увидит любые изменения вызываемый объект обращается к нему (элементы, вставленные в список).

15 А, 120/277 В, двойной трехпозиционный комбинированный переключатель, заземление

Основной контент начинается здесь

Pass & Seymour

MFR: Legrand-Pass & Seymour

№ MFR: 693WG

UPC: 785007006155

Артикул №: 153871

Legrand-Pass & Seymour

MFR #: 693WG

UPC: 785007006155

Артикул #: 153871

Наличие

Местоположение В наличии Кол-во
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН 0
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР 0

90,029 долларов США

65,7149 долларов СШАкаждый

Описание

15 А, 120/277 В, двойной трехпозиционный комбинированный переключатель, заземление, белый.

Технические характеристики

Каталожный номер 693WG
Производитель Легран-Пасс и Сеймур
Марка Пасс и Сеймур
Подбренд Пасс и Сеймур
Страна происхождения Мексика
Сделано в США
Действие (2) 3W
Привод Переключить
Номинальная сила тока 15
Заявка Жилой/Коммерческий
Соединение Боковая проволока
Конфигурация контактов
Рейтинг контактов 15 А, 120/277 В переменного тока
Крепление Стена
Количество полюсов 3
рабочих циклов 30000
Специальные возможности Легкодоступный отлом для раздельного или общего питания. Боковой провод №12 и №14 AWG. Два устройства помещаются в пространство одного. Комбинированные устройства заземления соответствуют требованиям NEC.
Стандарт УЛ20
УПК 785007006155
Тип изделия Комбинация из двух трехпозиционных переключателей
Размер 1,32 Д x 0,94 Ш x 4,06 В
Условия окружающей среды Воспламеняемость: UL94 V2
Рабочая температура Максимальная продолжительная +60°C, минимальная -30°C
Номинальное напряжение 0,433212996389892
Мощность Электрическая мощность выражается в амперах и вольтах.

Как подключить три проходных выключателя. Проверка работы цепи

Раньше все было проще, жили в типовых домах со штатной сетью электроосвещения. Зашли в комнату, нажали кнопку выключателя, появился свет, на выходе погас. Сейчас это все чаще в городских квартирах и загородных домах. Интерьер проектируют дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест будет очень актуален. В этом случае на помощь приходит проходной переключатель. 3-точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Где применить такую ​​схему?

Автоматические выключатели предназначены для того, чтобы одни и те же осветительные приборы (или их группы), размещенные в длинных коридорах или больших помещениях, могли получать и снимать напряжение с разных точек.

Схема подключения шлейфового выключателя из трех мест чаще всего используется при следующих обстоятельствах:

  1. При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или комнат. При входе в такой коридор освещение включается одним выключателем, а затем где-то посередине устанавливается второй, а в конце помещения третий коммутационный прибор. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого наверх коридора.
  2. В загородных домах для освещения заднего двора или двора. Например, при выходе из дома есть один выключатель, который включает свет во дворе. А два других установлены на некоторых дворах (гараж, сарай), дойдя до которых можно выключить освещение.
  3. В многоквартирных домах в три этажа. При входе на первый этаж включали свет, во всем подъезде, поднимаясь на второй или третий этаж, выключали. В этом случае схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит днем ​​и ночью.
  4. Когда в большой детской комнате несколько кроватей. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Зайдя в спальню, ребенок включает свет, подходит к своей кровати, ложится спать и выключает свет.
  5. В загородных домах с помощью выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Одно устройство устанавливается внизу в начале лестницы; при поднятии включает освещение всего марша. Поднявшись на второй этаж, установили еще один выключатель, с помощью которого выключался свет. А третья находится выше, там, где лестница подходит к чердаку, чтобы туда залезть, чтобы выключить освещение всего марша и не накручивать лишние киловатты, пока вы занимаетесь своими делами на чердаке.


На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но из этого понятно насколько схема подключения выключателя из 3-х мест сделает нашу жизнь комфортнее.

Цепь переключения

В чем особенность?

Внешне коммутационный блок похож на обычный, но до тех пор, пока вы не начнете внимательно изучать его устройство.

Два контакта - вход и выход; при нажатии на клавишу они замыкаются или размыкаются между собой, создавая тем самым электрическую цепь или разрывая ее.

Три контакта имеют один общий вход и два на выходе. Внутри контактной части находится перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным исходящим контактом.

Опция тройного управления освещением предполагает использование перекрестного переключателя. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Переключатель всегда подключается посередине между проходами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест к одной группе освещения все три коммутационных аппарата дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «отключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно и доступно показан в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобретите следующие материалы:

  • соединительная коробка;
  • осветительный прибор;
  • выключатели проходные - 2 шт.;
  • крестовой переключатель;
  • подрозетники - 3 шт.;
  • 2-й, 3-й и 4-й провод.


2-х жильный - ноль и фаза от сети;

  • 2-жильный - ноль и фаза от осветительного прибора;
  • 3-жильный - от одного проходного выключателя;
  • 3-жильный - от второго проходного выключателя;
  • 4-х жильный - от кроссового выключателя.

  • Если ваш светильник должен быть конструктивно заземлен, то вам понадобится провод с тремя жилами для подключения осветительного прибора и для электросети (фаза, земля и ноль).

    Каждое подключение должно производиться в распределительной коробке, удобно коммутировать сразу несколько участков электропроводки в одном месте. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными выключателями.


    А теперь приступаем к подключению, тут ничего сложного, главное внимательно:

    1. Сначала подключаем нулевой провод   от сети с нулевым жилым проводом, идущим к светильнику.
    2. Подсоедините фазный провод от сети с жилой, идущей к общему входному контакту первого проходного выключателя.
    3. Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов кроссового блока.
    4. Абсолютно аналогичная коммутация производится со вторым проходным коммутатором. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссового блока.
    5. Осталось соединить фазу светильника с общей вводной контактной жилой на втором проходном выключателе.

    Выполните соответствующие соединения с проводниками на контактах выключателя и в патроне лампы (фаза и ноль).

    Советуем сначала опробовать работу собранной схемы, а потом только изолировать места скруток, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и попробуйте переключатели действия. Лампа любого из трех переключающих устройств загорается и гаснет. Все работает правильно? Затем завершите работу. Вновь отключите напряжение, заизолируйте места скруток с помощью изоленты, закрепите защитные кожухи и ключи на выключателях.

    Схема подключения выполняется аналогично, только в этой ситуации необходимо будет установить два перекрестных устройства.

    Можно подключить четвертый выключатель и пятый выключатель в схему управления освещением, и тогда можно будет управлять еще большим пространством, например, подъездным освещением многоэтажки. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассматриваемой трехместной схеме управления, то тоже сумеете справиться с большим количеством точек.

    Видео подборка

    В этом видео показана работа двух выключателей непрерывного и реверсивного действия на специально собранном стенде:

    Еще подробное описание той же схемы, только выключатели подключены напрямую:

    И практический пример - установка три переключателя в длинном коридоре:

    Выключатель проходной, он же - выключатель. Некоторые люди называют это «переключателем». Алгоритм его работы однозначно определяется названием. Выключатель обеспечивает соединение одного общего контакта с тем или иным из двух вариантов. Редко, но встречаются и трехклавишные выключатели.

    Следует отметить, что цены на проходные выключатели в последнее время зачастую даже ниже, чем на обычные выключатели того же производителя (например, это относится к Legrand).

    Поэтому многие продавцы перестают покупать выключатели, предлагая вместо них выключатели. На самом деле, в этом нет ничего плохого. Просто используйте два из трех контактов выключателя — общий и один из альтернативных. И внешне такие устройства похожи.

    Управление освещением с двух мест

    Использование выключателей позволяет организовать включение и выключение нагрузки (обычно - освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в цепи, состоящей из двух противоположно включенных выключателей (подключены чередующиеся контакты), изменение положения любого из выключателей немедленно вызывает замыкание или размыкание общих контактов.


    Рисунок 1

    Для обычного выключателя состояние «включено» и «выключено» определяется положением ключа. Для цепочки из двух выключателей при любом фиксированном положении ключа одного выключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого выключателя.

    Основной проблемой при установке проходных выключателей является очень точное определение назначения всех контактов устанавливаемых устройств. Одна и та же принципиальная схема Устройство может быть реализовано конструктивно очень по-разному.

    Все три контакта могут быть на одной стороне механизма, могут быть распределены в любой точке в любой комбинации. Выключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric...).


    Пример расположения проходных выключателей на рисунке (рисунок 2)

    Если принципиальная схема использования выключателей для управления светом с двух мест выглядит очень просто, то реальное подключение с помощью распределительных коробок требует особого внимания.

    Как показано на рисунке, к цепи подключено не менее двух двухжильных и двух трехжильных проводов.

    Схема подключения двух выключателей из разных мест (рисунок 3)

    При использовании двухкнопочных выключателей количество подходящих к ним проводов удваивается.

    Трехточечное управление освещением

    Если внимательно посмотреть на следующую картинку, то видно, что управлять освещением можно с трех мест и вообще с любого количества мест. Для этого необходимо лишь поставить дополнительное устройство в разрыв между нашими простыми выключателями.

    Это устройство называется перекрестным (или промежуточным) переключателем. Если внимательно посмотреть на рисунок 4, то становится понятно, что данное устройство состоит из двух проходных переключателей, между которыми устанавливается механическая связь.


    Рисунок 4. Подключение из трех и более мест

    С одной стороны двухпроводная линия от первого выключателя в цепи подключается к общим контактам обоих выключателей, входящих в состав промежуточного выключателя. Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.


    Рисунок 5. Пример расположения 3-х переключателей

    В итоге имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого выключателя «как есть», либо после выключателя линии меняются местами («крест», отсюда и название). Таким образом, мы имеем устройство, выполняющее функцию, аналогичную той, что выполняет первый или последний переключатель в цепи.


    Рисунок 6

    В показанном на рисунке состоянии цепь замкнута. Его можно открыть, изменив состояние любого из переключающих устройств.

    Монтаж такой схемы (см. схемы подключения на рисунках) сложен только обилием подключаемых проводов. При использовании в ней одной распределительной коробки необходимо подключать в двух точках (скрутка, клеммные соединители) два двухжильных, два трехжильных и один четырехжильный провод. Для такого количества проводов и соединений необходима распределительная коробка достаточного размера.

    Ситуацию можно несколько облегчить, используя дополнительную распределительную коробку (как показано на следующем рисунке).


    Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

    Двухклавишные выключатели

    Все рассматриваемые аппараты доступны в двухклавишном исполнении. Схема подключения проходного двухкнопочного выключателя Legrand представлена ​​на рисунке 8. Следует отметить, что двухкнопочные выключатели выполнены в виде комбинации двух выключателей, установленных в механизме напротив друг друга.


    Рисунок 8

    При монтаже таких устройств необходимо очень тщательно понимать назначение всех контактов.

    Вообще говоря, двухкнопочные выключатели используются достаточно редко. При этом количество коммутируемых проводов удваивается по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отмечали, что количество проводов и соединений в таких схемах далеко не мало.

    Несколько слов об использовании проходных и промежуточных коммутаторов. В первую очередь они удобны в помещениях и на площадках, размеры которых большие, а вход и выход находятся далеко друг от друга. Этот прием удобно использовать для освещения дорожек в саду, прихожей или крыльце дома, очень часто их используют для управления светом на лестнице многоэтажки.

    Для управления освещением от большого количества точек применение проходных и промежуточных выключателей является методом надежным, но весьма затратным по расходу провода и трудоемкости коммутационных работ.


    Рисунок 9

    В этом случае более приемлемо использование бистабильных (т.е. имеющих два устойчивых состояния) реле. Для управления такими реле используются импульсные сигналы от кнопок (переключателей без фиксации положения). Сигналы со всех таких кнопок подключены к бистабильному реле параллельно.


    Рисунок 10. Бистабильное реле

    Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством точек управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, устанавливаемого на DIN-рейку в коробе. Основной недостаток этой схемы в том, что купить бистабильное реле можно, как правило, только в специализированной фирме.

    Электрические выключатели, в отличие от обычных, предназначены для комплексного и удобного управления освещением. Они позволяют управлять одной лампой из нескольких мест. Например, у вас в квартире длинные комнаты: вы пришли домой после работы, включили свет в подъезде, разделись и пошли на кухню, а в другом конце коридора вторым выключателем выключили свет.

    Удобство такого управления в отсутствии необходимости возврата в исходное положение для выключения освещения. Еще совсем недавно проходные выключатели применялись только в протяженных конструкциях – коридорах, лестничных клетках, на дачных участках. Теперь они установлены повсеместно. Например, в спальне один выключатель устанавливается при входе, а второй – возле кровати. Зашел - включил свет, лег - выключил.

    Принцип действия и терминология

    Термин «проходной выключатель» не совсем означает его функциональную принадлежность. Если он используется по прямому назначению, логичнее использовать термин «пропускной переключатель». Но в быту прижились оба варианта.

    Проводной переключатель не похож на стандартный. Отличие только в организации системы контактов. Во-первых, давайте вспомним, как работает обычный переключатель. Его основная цель - размыкание и замыкание цепи. Назначения переключения, в принципе, тоже.

    Разницу можно увидеть, если посмотреть на легенду.

    На рисунке видно, что выключатель снабжен третьим контактом, назначение которого сильно отличается от двухкнопочного выключателя, который также имеет три контакта.

    Фактически отличие работы выключателей от выключателя возникает в момент размыкания электрической цепи:

    • выключатель разрывает цепь;
    • выключатель разрывает одну цепь и замыкает вторую.

    Вторым контуром в данном случае являются контакты парного выключателя, так как эти устройства не работают самостоятельно.

    Рассмотрим схему подключения проходных выключателей с управлением с двух мест.

    Принцип работы контактов такого выключателя аналогичен коромыслу. Кстати, на рынке редко, но еще встречаются переключатели с нулевым положением, то есть сразу две цепи могут быть разомкнуты. Проходной выключатель можно использовать как обычно - третий контакт в этом случае не подключается.

    Второй вариант, когда обычное переключение производится сквозным, рассматриваться не будет. Это было характерно для 90-х годов, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в этом направлении не совсем уместно.

    Типы переключателей

    На рисунках ниже показаны функциональные схемы различных проходных переключателей.


    Наиболее распространенные варианты:

    • одиночный ключ;
    • двухклавишный;
    • трехклавишный.

    Также популярен перекрестный переключатель, который используется для управления тремя и более местами и представляет собой два однокнопочных переключателя, соединенных с внутренними перемычками. Перекрестный выключатель можно сделать из двухкнопочного электровыключателя, установив внешние перемычки. Кроссовер имеет одну клавишу, переворачивающую две группы контактов одновременно, и двухклавишную кнопку — каждая клавиша управляет своей группой.

    Схемы электрических соединений

    Существует несколько схем подключения выключателей. Использование той или иной схемы зависит от количества управляемых светильников и количества точек управления.

    Схема управления с двух мест

    Для начала рассмотрим самую популярную схему - управление с двух мест.

    Для работы выключателей необходимо проложить трехжильный провод к каждому устройству. Распределительная коробка установлена ​​напротив одного из выключателей. В него наматываются следующие провода:

    • силовой кабель;
    • кабель с одним переключателем
    • ;
    • кабель второго выключателя;
    • световой кабель.

    Может быть и другой отходящий кабель, но в простой схеме он не учитывается.

    Посмотрим визуально схему подключения в распределительной коробке.

    Схема управления двумя светильниками

    Данная схема позволит управлять двумя светильниками с двух мест. Он практически аналогичен предыдущему, за исключением использования двухклавишных выключателей.

    Для экономии можно установить внешнюю перемычку на вторую секцию выключателя, а не прокладывать два провода к первому выключателю.

    Схема управления трех мест

    Для реализации такой схемы понадобится пара однокнопочных выключателей и перекрестный переключатель. Для работы кроссовера потребуется четырехжильный кабель или два двухжильных кабеля.

    Схемы управления четырьмя и более местами

    Если к предыдущей схеме добавить еще один перекрестный выключатель, то можно будет управлять освещением с четырех мест. Включается последовательно с первым перекрестием.


    Схема управления двумя светильниками с трех мест


    У этой схемы много недостатков - большое количество соединений и много хлопот по маркировке жил кабеля.

    На всех рассмотренных схемах показано исходное положение контактов переходников.

    Это все, что должен знать начинающий электрик.

    При определенной конфигурации помещения (центральный вход расположен посередине коридора, имеет ответвление) или организации освещения подъезда многоэтажного дома схема управления потребителем используется электроэнергия от трех или более мест.

    Основан на двух проходных и нескольких перекрестных коммутаторах.

    Принцип подключения шлейфовых выключателей другой. на тот, который используется при установке классических устройств с двумя полюсами.

    • Выключатели соединены последовательно друг с другом.
    • Нет обрыва, а переключение фазы на другую линию.
    • Количество выходных контактов вдвое превышает количество входных.

    Общее мнемоническое правило при построении такой схемы формулируется следующим образом: парных полюсов выключателей «смотрят» друг на друга .

    Видеоинструкция по выполнению подключений двухклавишного проходного выключателя из трех мест:

    Установка третьего пункта управления

    Так как проходные устройства соединены последовательно, третий и последующие пункты управления расположены в промежутке между ними. Если в качестве третьего выключателя использовать то же устройство, то четвертый полюс линии будет «подвешен», а одна из линий окажется неактивной .

    Конечно, вы можете замкнуть обе линии на выходной терминал. Но в этом случае вы превращаете его в обычное домашнее хозяйство. Такая схема будет работать, но только в одну сторону.

    Схема подключения проходного выключателя на 3 места представлена ​​на фото:

    Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой щит. Выключи свет. Теперь вы можете включить его либо с того же места, где вы вошли, либо с того места, где вы его выключили. Это неудобно.

    Поэтому используется другой тип.  переключатель-крестовина . У него четыре терминала. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

    Одно движение клавиш перемещает оба. Четвертый выходной полюс также имеет две точки контакта. После нажатия клавиши фазные линии условно пересекаются (без электрического контакта) , но принцип подключения оконечных устройств остается прежним.

    На задней стороне корпуса перекрестного переключателя маркировка полюсов и условное направление движения фаз   от к потребителю. Обе линии с одной стороны правого или левого конца должны быть подключены к клеммам, которые отмечены стрелками, смотрящими в одну сторону.

    Направление не критично , но в идеале стоит придерживаться его. Это позволит в дальнейшем не путаться, где начало, а где конец.

    На практике можно столкнуться с тем, что в магазине электротоваров нет нужного элемента (крестового переключателя). Это не повод отказываться от своих планов. Процесс преобразования одного в другой прост и доступен любому мастеру. знаком с пассатижами и отверткой.

    Переделка крестовины

    Для переделки прохода в крестовину используется имеющий два ключа. У него два входных контакта и четыре выходных . Изменение конструкции производится в два этапа:

    • Выходные полюса замыкаются крест-накрест.
    • Внесены изменения в механическую часть.

    Электрическая схема устройства изменена с помощью токопроводящих перемычек - проволока того же диаметра . Им нужно замкнуть выходные контакты следующим образом: крайний с крайним, центральный с центральным .

    Существует два типа шлейфовых конструкций , отличающихся расположением входных клемм - их можно расположить как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально пересекаться.

    Для того, чтобы мобильные контакты работали одновременно, достаточно каким-то образом совместить сами клавиши.

    Изменения в механическую часть устройства лучше не вносить.

    Модернизированный переключатель прохода может использоваться в модели управления одной или несколькими лампами. соединены параллельно. При наличии нескольких потребителей количество кроссовых коммутаторов должно быть одинаковым. Это значительно усложняет монтажные работы.

    Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств - это лучше , чем одна большая клеммная колодка. Поэтому возможные затраты оправданы.

    А как правильно подключить двухходовой проходной выключатель с цепью, узнайте из этого.

    Некоторые тонкости

    Если требуется создать несколько промежуточных пунктов управления осветительными приборами, например, для лестничных клеток подъезда пятиэтажки, то все они включаются последовательно друг с другом. Через них нужно пропустить ту же фазу — это обязательное условие .

    Считается, что для монтажа промежуточных точек включения-выключения светильников следует использовать исключительно четырехжильные. Это упрощает монтажные работы.

    В этом есть доля правды, но есть реальная угроза включения в линию провода неподходящего сечения. Это связано с тем, что кабели с таким количеством жил рассчитаны на трехфазный ток, четвертая жила в них на треть меньше в диаметре, она соединяется с заземляющим контуром.   Пропускать через него фазный ток нельзя.

    Все работы по подключению дополнительной точки включения-выключения выполняются при снятом напряжении и соблюдении других мер электробезопасности.

    Схема подключения проходных и перекрестных выключателей из 3-х мест:

    Нынешние цены на электроэнергию заставляют задуматься об экономии там, где раньше об этом даже не задумывались. Например, освещение на лестнице. Неважно в частном или многоэтажном доме - платить все равно нужно. Раньше просто оставлял свет гореть. Сегодня думаешь выключить, но бегать вверх/вниз тоже грустно. Оказывается есть решение. Чтобы свет не горел постоянно, есть схемы управления светильниками из нескольких мест. То есть один или несколько светильников можно включать и выключать из нескольких точек. Переключатели для этого нужны специальные. Они называются проходными. Иногда встречаются названия «дубликат» или «флип». Все это один вид электрооборудования. Отличается от обычного большим количеством контактов. Соответственно схема подключения проходного выключателя более сложная. Впрочем, разобраться можно.

    Как выглядит и работает переключатель прохода

    Если говорить о лицевой стороне, то единственное отличие: едва заметные стрелки на клавише вверх-вниз.

    Если говорить об электрической схеме, то тоже все просто: в обычных выключателях всего два контакта, в проходных (их еще называют тумблерами) три контакта, два из которых общие. Таких устройств в схеме всегда два и более, и коммутируются они посредством этих общих проводов.


    Разница в количестве контактов

    Принцип работы прост. Изменяя положение ключа, вход подключается к одному из выходов. То есть у этих устройств всего два рабочих положения:

    • вход соединен с выходом 1;
    • Вход
    • подключен к выходу 2.

    Других промежуточных положений нет. Благодаря этому все работает. Поскольку контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключателями». Таким образом, проходной переключатель — это тоже устройство.

    Чтобы не полагаться на наличие или отсутствие стрелок на клавишах, нужно осмотреть контактную часть. На фирменную продукцию обязательно должна быть нанесена схема, позволяющая понять, какой тип техники у вас в руках. Это однозначно на продукции фирмы Лезард (Lezard), Легранд (Legrand), Вико (Вико). В китайских экземплярах они часто отсутствуют.


    Если такой схемы нет, посмотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах один терминал стоит особняком — вход. Часто их путают. Чтобы найти, где общий контакт, необходимо прозвонить контакты между собой в разных положениях ключа. Сделать это нужно обязательно, иначе ничего не получится, а само устройство может сгореть.

    Вам понадобится тестер или мультиметр. Если есть мультиметр, переведите его в звуковой режим - пищит при контакте. Если есть стрелочный тестер, прозвонить на короткое замыкание. Поместите щуп на один из контактов, найдите, с каким из двух он звонит (прибор пищит или стрелка показывает короткое замыкание - отклоняется вправо до упора). Не меняя положения щупов, измените положение ключа. Если неисправность исчезла, одна из этих двух является общей. Теперь осталось проверить, какой. Не переключая ключ, переместите один из тестовых проводов к другому контакту. Если КЗ, то тот контакт, с которого не сдвинули щуп и есть общий (это вход).

    Может станет понятнее, если посмотреть видео как найти вход (общий контакт) для проходного выключателя.

    Схема подключения проходного выключателя на два места

    Эта схема удобна в двухэтажном доме на лестнице, в подъезде, в длинном коридоре. Можно применить и в спальне — выключите верхний свет при входе и возле кровати (сколько раз вам пришлось вставать, чтобы его включить/выключить?).


    Ноль и земля (если есть) выведены прямо на лампу. Фаза подается на выход первого выключателя, вход второго подключается к свободному проводу светильника, выходы двух устройств соединены между собой.

    Глядя на эту схему несложно понять принцип работы шлейфового выключателя. В положении, показанном на рисунке, лампа горит. Нажав на клавишу любого из устройств, разорвите цепь. Аналогично при выключении, переводя любую из них в другое положение, мы замкнем цепь через одну из перемычек и лампа загорится.

    Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приводим несколько изображений.


    Если говорить о помещении, то провода должны быть уложены примерно так, как показано на фото ниже. По современным правилам все они должны располагаться на расстоянии 15 см от потолка. Их можно проложить в монтажных коробках или лотках, концы проводов уложить в монтажные коробки. Это удобно: при необходимости можно заменить перфорированную проволоку. Также по последним нормам все соединения происходят только в монтажных коробках и с помощью контакторов. Если будете делать скрутки, то их лучше спаять, а сверху аккуратно намотать ленту.

    Обратный провод лампы подключается к выходу второго выключателя. Провода с белой маркировкой, соединяющие выходы обоих устройств.


    Как все соединить в клеммной коробке рассказано в видео.

    3-точечная схема

    Для возможности включения/выключения света с трех мест необходимо купить крестовину (крестовину) на два выключателя. Отличается от описанных ранее наличием двух входов и двух выходов. Он сразу переключает пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобраться, что выше, понять это несложно.


    Как построить такую ​​схему? Вот порядок действий:

    1. Ноль (и заземление, если оно есть) заводится сразу на лампу.
    2. Фаза подключена к входу одного из переключателей непрерывного действия (с тремя входами).
    3. Вход второй подается на свободный провод лампы.
    4. Два выхода одного трехполюсного устройства подключаются к входу перекидного выключателя (с четырьмя входами).
    5. Два выхода второго трехполюсного устройства подключены ко второй паре контактов переключателя с четырьмя входами.

    Та же схема, но в другом ракурсе - куда подключать провода на корпусах.


    А вот что-то такое разбавлено в комнате.


    Если вам нужна схема с четырьмя, пятью и более точками, то она отличается только количеством кроссов (четыре входа/выхода). Всегда есть два переключателя (с тремя входами/выходами) в самом начале и в самом конце схемы. Все остальные элементы являются кросс-устройствами.


    Уберите один «перекресток», получите схему управления четырьмя точками. Добавьте еще - будет уже схема на 6 контрольных точек.

    Чтобы окончательно все уложить в голове, посмотрите это видео.

    Выключатель проходной двухклавишный: схема подключения

    Для управления освещением двух светильников (или групп светильников) от одного выключателя с нескольких мест предусмотрены двухклавишные выключатели. У них шесть контактов. При необходимости найдите общие провода по тому же принципу, что и в обычном устройстве этого типа, только проводов придется прокладывать больше.

    Схема подключения 2-кнопочного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, а также с двух входов второго должна идти на два светильника (или две группы светильников, если речь идет о многорожковой люстре).

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
