Двухклавишный выключатель света

Двухклавишный выключатель света – это механическое устройство, предназначенное для коммутации осветительной цепи, имеет две клавиши управления, предназначенные для выполнения шести операций.

1-2 операции, предназначены для клавиши один:

  • в положении «включить», цепь, подключенная к данному элементу управления, замыкается;
  • в положении «выключить» размыкается;

3-4 для клавиши два:

  • в положении «включить», цепь замкнута;
  • в положении «выключить» разомкнута;

5-6 для одновременной работы двух клавиш:

  • в положении «включить», цепи, управляемые клавишами один и два, замыкаются;
  • в положении «выключить» размыкаются.

Стандартный двухклавишный выключатель света рассчитан, на работу в цепях освещения напряжением до 1000 В. Конструктивно оснащен ручным, механическим приводом управления.

Не имеет:

  •  дугогасительных камер;
  • защиты от токов кроткого замыкания;
  • сверх токов и перегрузок;
  • конструктивно рассчитан на небольшие токовые нагрузки (не более 10 А).

Двойные выключатели нашли широкое применение в местах, где есть необходимость управлять освещением двух различных групп с одного места, используя один механизм коммутации.

Разновидности исполнения

В зависимости от особенностей помещения и условий эксплуатации, различают следующие конструктивные модификации выключателей:

  • наружные;
  • внутренние;
  • модульные;
  • влагозащищенные.

Принцип работы двухклавишного выключателя света

На рисунке ниже представлена наглядная схема описывающая принцип работы двойного выключателя. Каждая из клавиш включает свой светильник.

В примере изображенном на рисунке, левая клавиша (назовем ее клавиша один) включает светильник 2, правая (клавиша два) светильник 1.

Рисунок 1.

Внутри механизма выключателя расположены три контакта, один подходящий и два отходящих. К подходящему контакту подходит питающая фаза, по отходящим она распределяется по направлениям, например, на две комнаты.  Коммутация между отходящим и подходящим контактами осуществляется с помощью подвижных контактов находящихся внутри механизма.

Каждому отходящему контакту соответствует своя клавиша управления.
На рисунке 1 обе клавиши находиться в положении «отключено», подвижные контакты первой и второй клавиши разомкнуты.
Давайте посмотрим, какие изменения произойдут в цепи при включении одной из клавиш, рисунок 2.
Переводим клавишу номер один (расположенную слева) в положение «включено». Цепь замыкается, фаза через соответствующий отходящий контакт подается на жилу провода питающего светильник 2, в результате чего его лампа начинает светиться.

Рисунок 2.

Выключаем клавишу номер один, для этого переводим ее в положение «отключено», цепь размыкается, лампа светильника 2 тухнет.
Теперь, включаем клавишу два, переведя ее в положение «включено», рисунок 3. Цепь светильника 1 замыкается, фаза по соответствующей жиле подается к лампе светильника, в результате чего она загорается.

Рисунок 3.

Для выключения светильника 1, переводим клавишу два в положение «отключено», лампа тухнет.
При одновременном переводе обеих клавиш в положение «включено», рисунок 4, цепи первого и второго светильника замыкаются, фаза подается к их лампам, в результате чего они начинают светиться.

Рисунок 4.

Соответственно, при одновременном выключении первой и второй клавиши, погаснут сразу оба светильника.

 Устройство двухклавишного выключателя света

Конструкция двойного выключателя делиться на две основные части.

Первая защитная, состоит из пластиковой рамки и двух клавиш.

Вторая часть, рабочий механизм.

Для того, чтобы познакомиться с его конструкцией поближе снимем защитные части устройства. Первым делом снимаются клавиши. Для этого нужно поддеть одну из них с боку плоской отверткой и снять. Затем, вторую.

Теперь, снимем рамку. На различных моделях она может крепиться по-разному, ниже описаны самые распространенные способы:

  • на двух винтах;
  • защелками.

На выключателе, представленном в нашем примере рамка крепиться защелками, которые довольно легко отщелкиваются руками.

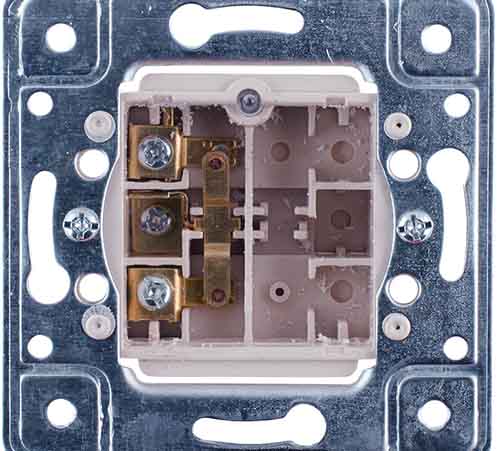

Перед нами механизм двухклавишного выключателя.

Для фиксации механизма в подрозетнике (монтажной коробке), на нем предусмотрена два варианта крепления.

Первый, с помощью металлической рамки (на некоторых моделях планки), на которой для этих целей предусмотрены специальные отверстия.

Данный вид крепления позволяет в довольно широком диапазоне регулировать и выравнивать механизм в подрозетнике.

Второй вариант, с помощью распорных лапок. Два винта, расположенные по бокам механизма соединены винтовым приводом с распорными лапками устройства. Закручиваем винты, лапки раскладываются, до тех пор пока не встанут в распор в стакане подрозетника. Откручиваем винты, лапки складываются.

Распорные лапки.

Так же, на механизме имеются контакты, для подключения подходящих и отходящих проводов. В зависимости от конструкции выключателя фиксации жил проводов в контактах может  быть следующей.

  • самозажимными контактами, фиксация производиться пружинным механизмом;
  • винтовыми контактами, фиксация жилы производиться пластинами, которые приводятся в движение винтами.

В нашем примере механизм двойного выключателя имеет самозажимные контакты. Вариант выключателя с винтовыми контактами детально представлен в статье как подключить двухклавишный выключатель света своими руками.

Подключение самозажимных контактов, относительно винтовых многократно упрощено, выглядит оно следующим образом. Зачищенную жилу  провода вставляются до упора в контактное отверстие, где она окончательно фиксируются без каких либо дополнительных усилий со стороны человека .

Как видно из рисунка ниже, каждый контакт предусматривает фиксацию двух жил.

При необходимости отключить провод от контакта, на механизме предусмотрены специальные кнопки. Нажимаем и спокойно вытаскиваем жилу.


Для проверки наличия или отсутствия фазы на конкретном контакте, на механизме предусмотрены специальные окошечки.


Каждый контакт выключателя имеет свое условное обозначение. На различных моделях они могут отличаться, в одних случаях это цифры, в других латинские буквы.

Более подробно про установку и подключение здесь.

Схема подключения двухклавишного выключателя

На рисунке ниже представлена принципиальная схема подключения. При необходимости вы можете ознакомиться с практическим руководством ее исполнения подробная схема подключения двухклавишного выключателя.



конструкция и назначение, виды фурнитуры

Содержание статьи:

Всем пользователям знакомы обычные выключатели света, изготавливаемые в виде клавишного прибора, закрепляемого непосредственно на стене. Чтобы подключить выключатель при необходимости его замены новым изделием или после ремонта, потребуется ознакомиться с конструкцией и существующими разновидностями клавишных приборов.

Конструкция и назначение

Внешний вид одоклавишного выключателя

Выключатель освещения одноклавишный отличается простотой конструкции и состоит из следующих основных деталей и узлов:

  • пластикового корпуса, оформленного в виде рамки с закрепленным на ней механизмом переключения;
  • двух стальных клемм, предназначенных для подключения подводящего и отводящего проводников;
  • декоративной крышки и широкой клавиши (в некоторых моделях вместо нее предусмотрена кнопка управления).

На пластиковой рамке имеются два крепежных ушка с отверстиями, предназначенные для фиксации прибора в монтажной коробке или непосредственно на поверхности стены.

Клеммы выключателя имеют винтовые зажимы, надежно фиксирующие подводимый и отходящий в сторону распредкоробки проводники.

Устройство одноклавишного выключателя

Назначение клавишного выключателя – коммутация осветительных цепей – включение и выключение люстры или светильника. Область его применения не ограничивается одной бытовой сферой, поскольку такой выключатель может устанавливаться в помещениях любых категорий.

Виды и место размещения

Внутренний выключатель в коридоре

Одноклавишные изделия бытового применения выпускаются в следующих исполнениях:

  • для наружной установки и расключения;
  • для внутреннего монтажа;
  • в виде модульных конструкций.

По степени защищенности от влаги и пыли эти изделия подразделяются на приборы повышенной герметичности и обычного исполнения.

Включатели света для внутренней установки используются при скрытом способе разводки проводников в квартире. В последнем случае они укладываются под штукатуркой или в полостях каркасных стен.

При наружном монтаже корпус выключателя закрепляется непосредственно на стене или на подкладке из древесины/пластмассы.

Схема подключения одноклавишного выключателя

Перед тем как подключать выключатель с одной клавишей в действующую сеть, потребуется ознакомиться с правилами его безопасной установки в пределах комнаты. Согласно принятым еще в советские времена стандартам монтировать устройство полагается на удалении от пола не менее 1,6 метра. Это ограничение принималось из соображений удобства управления прибором, располагающимся примерно на уровне глаз. Сегодня эти жесткие требования сняты, по новым правилам размещать электровыключатель допускается в следующих зонах:

  • на поверхности стены со стороны дверной ручки на высоте примерно один метр от пола;
  • на расстоянии не менее 0,6 метра от двери в ванную или душевое помещение;
  • на удалении не менее 0,5 метра от газовых труб и других опасных магистралей.

Выключатели с управлением лампочкой от шнурка допускается устанавливать в зоне под потолком.

Модульные приборы или «выключатели на провод» применяются преимущественно в помещениях офисов, а также на промышленных и коммерческих площадях. Эти изделия предназначаются исключительно для монтажа в пластиковых кабель каналах. Приборы в специальном исполнении устанавливаются в комнатах с повышенной влажностью: ванных, подвалах, чердаках и других подсобных помещениях.

Правила подключения и подготовка к монтажу

Согласно положениям ПУЭ, подключение одноклавишного выключателя в любую сеть выполняется только в разрыв фазного проводника.

Устанавливать его в рассечение нулевой шины категорически запрещается. В противном случае появляется угроза получения удара током при ремонте люстры, например.

Перед тем как подсоединять выключатель к линейным проводникам потребуется основательно подготовиться к этому мероприятию.

Подготовительные процедуры

Правила расположения проводки

На подготовительной стадии проводятся следующие операции:

  1. Выбирается место, подходящее для установки прибора. Основные требования – удобство и безопасность.
  2. Прорисовывается во всех деталях схема подключения выключателя.
  3. Подготавливается комплект инструментов и материалов, без которых невозможно обойтись при проведении монтажных работ.

Место под монтаж выбирается в полном соответствии с требованиями действующих нормативов, а при составлении схемы подводки к выключателю обязательно учитывается направление присоединения.

На корпусе снизу и сверху обозначены стрелки, направленные вовнутрь и наружу. Они означают места ввода фазного проводника, идущего от линейного автомата и вывода его продолжения.

При отсутствии стрелок следует руководствоваться другими признаками, указывающими, где у выключателя верх, а где низ. Провод от автоматического выключателя всегда подводится снизу. Для внутреннего или наружного монтажа и последующего подсоединения к сети потребуется следующий комплект инструментов и материалов:

  • отвертка плоская и крестообразная;
  • бокорезы монтажные;
  • коробка установочная для скрытого монтажа;
  • подрозетник для открытой установки.

Также следует подготовить изоляционную ленту и набор дополнительного крепежа.

При подготовке инструмента важно обратить внимание на еще одну ответственную деталь. Для монтажа выключателя закрытым способом потребуется дрель со специальной сверлильной насадкой, которую специалисты называют «коронкой».

Инструкция по подключению

Различные схемы подключения выключателей схожи между собой, но отличаются некоторыми важными деталями. Поэтому имеет смысл рассмотреть три различных варианта, связанных с наружной и внутренней установкой изделий, а также со способом коммутации в распаечной коробке.

Установка наружного устройства

Назначение винтов выключателя

Простейший способ, позволяющий подключить одноклавишный выключатель на поверхности стен, реализуется по классической схеме. Отводимый от автомата фазный проводник соединяется с нижней клеммой, а отходящий от верхнего контакта идет напрямую к источнику света. В данной ситуации не имеет значения, как прокладываются оба эти проводники: по поверхности стен или скрытно.

Правильным считается такое подключение, при котором сам прибор устанавливается в разрыв фазного провода. Это правило одинаково справедливо для всех рассматриваемых вариантов.

Монтаж при скрытой проводке

В случае скрытой укладки кабеля в толще стен корпус выключателя размещается в специально предназначенных для этого нишах, а провода подводятся к нему через пластиковую установочную коробку. По завершении их соединения с клеммами изделия корпус с коробом утапливаются в стенной нише и фиксируются там специальными шурупами. После этого останется закрыть каркас выключателя декоративной крышкой и установить клавишу переключения на свое место.

Чтобы сделать все эти операции по возможности быстрее, придется воспользоваться уже готовыми проводниками и нишами, оставшимися от старого выключателя. Если длина торчащей из стены алюминиевой жилы недостаточна для подключения, придется нарастить ее, воспользовавшись куском медного проводника и миниатюрным клеммником переходного типа.

Подключение через распределительную коробку

Схема подключения проводов без заземления

Чтобы расключить выключатель через распредкоробку потребуется проделать следующие операции:

  1. Отводимый фазный проводник прокладывается до соответствующего контакта распределительного узла.
  2. После его фиксации другой провод протягивается до осветительного прибора.
  3. Нулевой проводник прокладывать обычно не требуется, поскольку он заранее уложен в толще стен или потолка до второй клеммы осветителя.

Все процедуры по расключению одинарного выключателя аналогичны уже описанным ранее операциям.

Как подключить одноклавишный прибор на две лампочки

Схема подключения одноклавишного выключателя на две лампы

При рассмотрении схемы подключения одноклавишного выключателя к двум лампам, установленным в разных местах, необходимо обратить внимание на следующие детали:

  1. От верхней клеммы прибора в сторону распределительной коробки отводится один проводник.
  2. От нее в сторону каждого из осветителей протягивается свой отдельный фазный провод.
  3. В завершение останется провести расключения внутри самой коробки, после чего два отходящих к лампочкам отвода окажутся подсоединенными с помощью перемычки.

Этот способ применим лишь в том случае, когда два осветителя располагаются поблизости – в одной комнате с общей распределительной коробкой.

Для укладки провода до второго осветительного прибора совсем не обязательно подготавливать штробы в стенах и потолке. Можно воспользоваться обычным пластиковым кабельным каналом, проложенным по этой же трассе.

При наличии в квартирной электропроводке шины заземления соответствующий провод подсоединяется к корпусу светильника. При его отсутствии заземляющая клемма остается незадействованной.

Вакуумные выключатели: устройство, принцип работы, установка

Для повышения качества поставляемой от электрических сетей энергии, распределительные устройства комплектуются современными высоковольтными выключателями с вакуумной дугогасительной средой. Благодаря качественному отличию от устаревших автоматических выключателей, вакуумная аппаратура используется и для вновь возводимых подстанций, и для замены коммутационного оборудования на уже существующих.

Ряд преимуществ вакуумных дугогасительных устройств обуславливается более эффективным принципом гашения дуги, создает предпосылки для предотвращения аварийных режимов энергосистемы и позволяет существенно сократить затраты на обслуживание.

Устройство и принцип действия

Вакуумные выключатели предназначены для совершения коммутационных операций в электроснабжающих сетях высокого напряжения. Конструктивно вакуумный выключатель состоит из трех отдельных полюсов или колонок (по одной на каждую фазу). Все колонки устанавливаются на одном приводе посредством опорного изолятора из полимера, фарфора или текстолита. У каждой из них имеются два вывода для подключения ошиновки.

Общий вид вакуумного автоматического выключателя

Устройство вакуумного выключателя.

Из картинки ниже видно, что внутри устройство состоит из двух контактов, подведенных под соответствующие потенциалы полюсов. Один из них выполняется подвижным, второй стационарным, как и в других типах выключателей. Силовые контакты вакуумного выключателя располагаются внутри герметичной камеры, способной сохранять вакуум в течении длительного периода времени (несколько десятков лет). Для чего в состав камеры включаются специальные металлические сплавы и керамические добавки. Именно этот элемент стал камнем преткновения для реализации такого выключателя в 30-е годы прошлого века.

Современные технологии предоставляют возможность сохранения вакуума внутри емкости, в том числе, с учетом динамических нагрузок, которые ей приходится претерпевать во время коммутаций. Для постоянного поддержания состояния сильно разреженной газовой среды, внутри вакуумной камеры, устройство комплектуется сильфонным компонентом. Он исключает возможность проникновения воздуха или другого газа внутрь вакуумной камеры при перемещении подвижного контакта.

Конструкция вакуумного выключателя

Принцип гашения электрической дуги.

При разрыве контактов между поверхностями возникает ионизация пространства. Если в воздушных выключателях с методом электромагнитного дутья эту ионизацию искусственно растягивают на несколько метров, а в элегазовых и масляных выключателях стараются погасить диэлектрическим материалом, то в вакуумных применяется другая технология. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное к выделению заряженных частиц. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла.

Различные этапы образования плазмы Начало разведения контактов Развитие ионизации Заключительные процессы

Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения, их место быстро занимает пустое пространство с высокой электрической прочностью и дуга рвется. Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Но чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.

Типы вакуумных выключателей

Как и любая другая электротехническая продукция, вакуумные выключатели подразделяются на несколько типов, в зависимости от класса напряжения, для которого предназначен аппарат. Поэтому условно их можно подразделить на:

  • Устройства на 6 – 10 кВ;
  • Устройства на 35 кВ;
  • Устройства на 110 – 220 кВ.

Вторым критерием является мощность отключаемого потребителя, в соответствии с которой модели отличаются по максимальному рабочему току или по мощности.

Сфера применения

Если первые модели, выпущенные еще в СССР, обеспечивали отключение, сравнительно небольших нагрузок из-за конструктивного несовершенства вакуумной камеры и технических характеристик контактов, то современные модели могут похвастаться куда более термоустойчивым и прочным материалом поверхности. Это обуславливает возможность  установки таких коммутационных агрегатов практически во всех отраслях промышленности и народного хозяйства. Сегодня вакуумные выключатели используются в таких сферах:

  • В распределительных электроустановках как электрических станций, так и распределительных подстанций;
  • В металлургии для питания печных трансформаторов, снабжающих сталеплавильное оборудование;
  • В нефтегазовой и химической промышленности на пунктах перекачки, переключающих пунктах и трансформаторных подстанциях;
  • Для работы первичных и вторичных цепей тяговых подстанций на железнодорожном транспорте, осуществляет питание вспомогательного оборудования и не тяговых потребителей;
  • На горнодобывающих предприятиях для питания комбайнов, экскаваторов и других видов тяжелой техники от комплектных трансформаторных подстанций.

В любой, из вышеперечисленных отраслей народного хозяйствования, вакуумные выключатели повсеместно вытесняют устаревшие масляные и воздушные модели.

Особенности установки выключателя

Установка вакуумного выключателя выполняется в уже имеющиеся ячейки, шкафы КРУ, остающиеся из-под масляных или воздушных выключателей, или монтируются в новую ячейку на этапе строительства распредустройства, подстанции или электроустановки. Болтовые крепления к металлическим конструкциям должны плотно затягиваться, обеспечивая и неподвижность коммутационного аппарата при интенсивных динамических колебаниях.

Весь процесс должен осуществляться в строгом соответствии с требованиями, как указаний завода изготовителя, так и нормативных документов, регламентирующих работу устройств в соответствующей отрасли. Обязательными для применения в любых цепях являются нормативные величины, устанавливаемые ПУЭ. Где указаны расстояния от токоведущих частей до заземленных конструкций, электрические параметры и прочие требования к установке вакуумных выключателей.

Ошиновка производиться металлическими шинами из меди или алюминия, которые перед монтажом предварительно зачищаются для получения минимальных показателей переходного сопротивления.

После завершения установки и подключения управленческих цепей к блоку контроля выключателем или приводу, необходимо осуществить ряд манипуляций и проверок:

  • Очистить поверхность наружных изоляторов от всевозможных засорителей для исключения возможности протекания токов утечки;
  • Проверка работоспособности привода, ручное отключение и соответствие обозначения флажка на нем действительному положению –вкл/выкл;
  • Испытание изоляционных свойств смонтированного устройства посредством подачи напряжения промышленной частоты;
  • Измерение величины переходного сопротивления между контактами;

В случае хранения вакуумного устройства на складе более двух лет, перед подключением к коммутационным цепям необходимо производить комплекс испытаний, чтобы убедиться в прочности промежутка на случай отключения токов кз.

Как осуществляется эксплуатация устройства?

После ввода в эксплуатацию вакуумный выключатель обязательно проходит периодические осмотры и испытания – текущий и капитальный ремонт, профконтроль, осмотр. Которые устанавливаются правилами технической эксплуатации, а также заводскими инструкциями.

Помимо регламентных работ коммутационный агрегат может отключаться от аварийных нагрузок, что может существенно повредить рабочую поверхность контактов. Поэтому после срабатывания в аварийном режиме, обслуживающий персонал обязан произвести внеплановый осмотр коммутационного устройства на предмет выявления подгаров, оплавлений, пятен выброса металла и прочих дефектов, свидетельствующих о возможном снижении проводимости или изоляционных свойств, номинальных характеристик и т.д. Результаты осмотров вакуумного выключателя после аварийных отключений должны заноситься в соответствующий журнал.

Особенности контроля и управления вакуумными выключателями?

Управление может осуществляться как дистанционно, так и вручную. Все коммутационные операции производятся через управленческий блок, который перерабатывает команды и передает их на привод устройства. Универсальный электромагнитный привод позволяет удерживать рабочие контакты в заданном положении. Все современные модели обеспечиваются магнитной защелкой, обеспечивающей четкую фиксацию положения вне зависимости от его исправности.

Информация о работе коммутационного аппарата отображается на блоке управления или передается через управленческие сети на пульт оперативного персонала. Поэтому функции контроля могут осуществляться диспетчерским персоналом через систему телемеханики, где все команды посылаются через оперативные токи и не требуют личного присутствия.

Ручное отключение напрямую воздействует на привод, но требует личного присутствия работников возле ячейки или шкафа выкатного типа.

Выключатели

 Типы выключателей

    В зависимости от метода воздействия на  исполнительный элемент выключателя - часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.

    Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях. Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.

    Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.

    Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях,  цехах и подвалах. Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом.  Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.

    Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления. Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.

    Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.



Клавишный выключатель



Рис. 2 Клавишный выключатель

    Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.



Поворотный выключатель

Рис. 3 Поворотный выключатель



    Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3. Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.

Перекидной выключатель

Рис. 4 Перекидной выключатель



    Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4.  Могут иметь две группы таких контактов.

    Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.



                                                                                                                                                    21.06.2014 г.

    К Части 2 статьи

    К ОГЛАВЛЕНИЮ (Все статьи сайта)

Встраиваемые выключатели: все, что нужно знать

Встраиваемые выключатели — электротехнические устройства, которые замыкают и размыкают контактами. Преимущественно используются для включения и выключения света. Также существуют разновидности, позволяющие регулировать освещенность.

Технические характеристики прибора (сила тока, степень защищенности от постороннего проникновения, рабочие климатические условия, технология монтажа и материал изготовления) бывают различными. Они зависят от компании-производителя и конкретной модели.

Виды и типы

Электроустройства различаются по форме, цвету, фактуре. Поэтому подобрать вариант, который идеально впишется в любое стилистическое решение интерьера, не составит труда. Помимо этого они имеют и другие классификации.

По количеству клавиш

Электроустановки подразделяются на:
  • выключатели встраиваемые двухклавишные. Данная разновидность удобна, когда люстра имеет слишком сильную яркость. При помощи такого электроустройства можно включить только половину ее лампочек. Также оно позволяет управлять сразу двумя осветительными приборами. Помимо этого одна клавиша может включать свет, а другая, например, вытяжку;
  • установки трехклавишные. Аналогичны предыдущему варианту, но дают возможность управлять сразу тремя световыми приборами. Используют их не часто, т. к. клавиши слишком узкие, их неудобно нажимать.
  • выключатели встроенные одноклавишные. Самый простой и распространенный тип. Позволяет управлять одним источником света;

По принципу работы

Существуют автоматические электроустановки. По сути это обычные приборы, но обладающие функцией самостоятельного отключения при коротком замыкании или слишком высокой нагрузке.

Также существуют механические устройства. Они могут управляться при помощи клавиш, о которых рассказано в предыдущей главе. Также существуют выключатели кнопочные. Раньше такая система управления использовалась на настольных лампах, но потом была перенесена и на стены. Стоят они немного дороже обычных моделей, но выглядят более аккуратно и эстетично.

Рис. 2. Как выглядят кнопочные разновидности.

К механическим разновидностям можно отнести устройства, управление которыми происходит при помощи веревки. Это обычный выключатель, к которому подсоединена цепочка. Ее с легкостью можно найти в темноте, до нее дотянется при необходимости ребенок маленького роста.


Рис. 3. Веревочный механизм.

Современный вариант электровыключателей — сенсорные. Они оснащены дисплеем как у мобильного телефона, что позволяет управлять освещением при помощи легкого прикосновения пальца. Есть даже модели с допфункциями (с подсветкой, таймером и т. д).

Рис. 4. Сенсорный вариант.

Еще один инновационный тип — дистанционные электровыключатели. Они используются при подключении системы «Умный дом». Ими можно управлять при помощи пульта, смартфона, планшета.

Рис. 5. Для системы «Умный дом».

По назначению

Встроенные выключатели монтируются не только в стену. Существует несколько и других вариантов. Например, встроить выключатель можно в шкаф. Как правило, он предназначается для управления подсветкой в этой мебели. Для установки будет необходима специальная монтажная коробка.

Выключатель встраиваемый монтируется в мебель и другого типа. Например, в кухонный гарнитур, книжные полки, барную стойку. Причем их можно использовать не только для регулировки подсветки, но и управлять светом во всей комнате. Такие электроустройства незаметны, максимально изолированы от влаги и пыли.

Особенности монтажа

Заменить старую установку на новую не составит труда. Сложности могут возникнуть, если встраиваемый выключатель 220 В монтируется впервые. Нужно будет сделать проводку.

Рис. 6. Как должна выглядеть сеть при первичном монтаже.

Установка одноклавишного электровыключателя

Подготовительные работы:

  1. Отключить в помещении электричество с распределительного щитка и проверить ток индикаторной отверткой.
  2. Установить в отверстие монтажную коробку (подрозетник). Если стена бетонная или кирпичная, она крепится на специальный состав или монтажную пену. Если перегородка выполнена из другого материала, то на шурупы.
  3. Пробить в подрозетнике отверстие для вывода проводов.

Далее необходимо осуществить зажим кабелей, это можно сделать несколькими способами:

  • Винтовой резьбой. Эта технология достаточно опасная, т. к. высока вероятность повредить кабель еще на этапе монтажа.
  • Провод вставляется при нажатой клавише. Она опускается, а зажим происходит автоматически. Тоже не самый лучший способ, т.к. пружина растянется, а контакт начнет нагреваться.
  • Зажим шляпкой. Недостаток метода тот же, что и в первом пункте.
  • Зажим пластиной. Самый лучший способ.

Установка электроустройства:

  1. Снять клавишу и фиксатор задней накладки. Делать это осторожно отверткой, чтобы не повредить.
  2. Разобрать прибор.
  3. Зажать провода одним из указанных выше методов.
  4. Зафиксировать электровыключатель в подрозетнике.
  5. Собрать устройство.

Рис. 7. Установка прибора с одной клавишей.

Установка двухклавишной электротехники

От одноклавишных моделей отличается количеством контактов: в двухклавишных их 3, а не 2. Через них фаза разделяется, а потом опять возвращается отдельными проводами в распределительную коробку или сразу отводится к источникам света.

Рис. 8. Схема подключения к одной люстре.


Рис. 9. Схема подключения к двум источникам света.

Установка производится по тому же принципу, что и одноклавишного типа. Остается лишь правильно подать напряжение с фазы на общий контакт. При замыкании двух клавиш она будет расходиться на разные осветительные элементы.

Рис. 10. Как выглядит правильно подключенный выключатель с двумя клавишами.

Установка трехклавишного электротехники

Трехклавишное электроустройство разбирается точно так же, как и в двух предыдущих случаях. Перед проведением работ нужно разобраться, какая именно схема будет использована:
  • через распределительную коробку;
  • напрямую.

Первый вариант является менее затратным и более простым. Рассмотрим схему подключения на его примере. В этом случае три фазы, которые отходят от верхних клемм, проводятся в канале в направлении распределительной коробки. Там они разветвляются к источникам света. Если планируется включать только одну люстру, но ее разные лампочки, то каждый контакт коммутируется так, чтобы подавать ток на каждый элемент.


Рис. 11. Подключение электроустановки с тремя клавишами.

Установка выключателя этого типа производится аналогично предыдущим вариантам.

Монтаж любого электротехнического устройства должен проводиться с соблюдением техники безопасности и всех правил. Если в этой сфере нет знаний и опыта, лучше пригласить профессионального электрика, потому что самостоятельность может привести к неприятным последствиям.

К приходу специалиста нужно заранее подготовить все составляющие электросети. Купить встраиваемые выключатели от ведущих производителей (Legrand Valena, Schneider Electric, ТДМ, ЭРА и т. д.) можно в интернет-магазине Electrotorg.ru . На сайте представлен широкий ассортимент, благодаря чему подобрать изделие для различных помещений с любым интерьером не составит труда.

Виды и типы выключателей света: разновидности и востребованные марки


Рынок светотехнических приборов постоянно развивается, ассортимент выключателей пополняется инновационными разработками, обеспечивающими максимальный комфорт. Однако и традиционные устройства не теряют популярности. Согласитесь, среди такого многообразия непросто определиться с покупкой подходящего выключателя света.

Чтобы облегчить задачу выбора, мы подготовили подробный обзор существующих коммутационных устройств, классифицировали виды и типы выключателей света по основным техническим параметрам, а также описали особенности их установки и использования.

Кроме того, в статье перечислены лучшие производители светотехнических приборов. Эта информация поможет подобрать качественный и надежный вариант под конкретные условия эксплуатации.

Содержание статьи:

Выключатель: для чего он нужен

Выключателем называется коммутационное устройство, отвечающее за замыкание/размыкание электрической цепи, питающей осветительный прибор. Он всегда устанавливается в участок разрыва фазного провода.

Нельзя верить малограмотным «электрикам», утверждающим, что к коммутатору должны подводиться нулевой и фазный провод. Это приведет к короткому замыканию и проблемам с проводкой.

Бытовые модели выключателей предназначены для работы с проводкой, использующей нормативную нагрузку. Подключать их к сети с другими параметрами нельзя. Каждый из коммутаторов может работать только с определенным рабочим напряжением и силой тока. Эти параметры всегда указываются в технической документации и на корпусе устройства.

Основная задача устройства  – обеспечивать подачу питания на электрический прибор и прекращать ее, когда нет необходимости в использовании светильника. Выключатели выпускаются в самых разных исполнениях. Они значительно отличаются друг от друга по ряду признаков. Рассмотрим эти отличия более внимательно.

Стандартный выключатель подключается на участке разрыва фазового провода. Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Способы коммутации, использующиеся в выключателях

При монтаже коммутаторов используется всего два метода соединения проводов, имеющие определенные особенности.

Механизм с винтовым зажимом

Для коммутации проводов в выключателе такого типа установлены специальные зажимы, фиксирующиеся обычными винтами. Такой способ соединения более сложен в монтаже, зато в результате получается контакт высокого качества. Со временем такое соединение может немного ослабеть и тогда придется слегка подтянуть винт.

Максимально надежный контакт получается при использовании винтового зажима для соединения проводов. Однако в монтаже такие устройства несколько сложнее, чем изделия с подпружиненными контактами

Специалисты считают, что коммутаторы с винтовыми зажимами оптимально использовать для работы с алюминиевыми проводами.

Механизмы с пружинным контактом

Его можно условно считать усовершенствованным вариантом винтового зажима. Здесь присутствует подпружиненная пластинка-контакт, которая зажимает участок оголенного провода, обеспечивая тем самым достаточно надежное соединение. Это максимально простой способ монтажа.

Основной недостаток таких зажимов заключается в том, что провод должен быть зажат правильно. Иначе устройство не сможет полноценно работать. Выключатели с подпружиненным контактом лучше работают с проводкой из меди.

Способ установки выключателя

Устройство может быть установлено различными способами, исходя из этого их делят на два типа.

Накладные приборы. Так называются выключатели, которые накладывают на поверхность стены и закрепляют. Они характерно выступают над стеной, что может выглядеть не совсем эстетично. Накладные устройства чаще используются при , но могут быть подключены и к скрытой.

Приборы отличаются более простым монтажом, надежны и функциональны. В продаже можно найти интересные дизайнерские модели, предназначенные для установки в винтажных интерьерах

Встроенные выключатели. Коммутаторы устанавливаются в подходящую по размеру полость, заранее выполненную в стене. Это значительно усложняет их монтаж, но улучшает внешний вид.

Верхняя декоративная панель выключателя чуть выступает над поверхностью стены или полностью в ней утоплена. Встроенные модели предназначены для использования со скрытой проводкой, с внешней они работать не могут.

Степень защиты корпуса

Бытовые выключатели эксплуатируются в различных условиях, поэтому их корпуса могут быть выполнены в разных по степени защиты вариантах. Существует ГОСТ, регламентирующий эту степень.

В электрике принята система , характеризующая защищенность корпуса от попадания воды и твердых частиц к токоведущим элементам. Она наносится на выключатель и указывается в сопровождающей документации.

Все электроустановочные устройства имеют определенную степень защиты от пыли и воды. Существует международная маркировка, которая наглядно показывает эту степень. Она может наноситься непосредственно на корпус изделия

Собственно маркировка представляет собой запись буквенно-цифрового вида. Первыми наносятся буквы IP, указывающие на тип маркировки. Далее стоит цифра, которая обозначает степень защиты от загрязнений.

Низшая обозначена нулем, высшая – шестеркой. Приборы из «нулевой» группы не имеют никакой защиты от попадания пыли, устройства с цифрой 6 на корпусе полностью от нее защищены. Они отлично работают даже в помещениях, где присутствует высокий уровень запыления.

Вторя цифра маркировки обозначает действующий уровень защиты от влаги. Здесь присутствуют цифры от нуля и до девяти. Первая группа выключателей оснащена корпусом, лишенным защиты от влаги. Последняя указывает на наивысшую степень защиты.

Такие устройства могут нормально функционировать при условии полного погружения в воду, в том числе и в горячую. После этих двух цифр могут стоять еще и буквы, дающие дополнительную информацию. Но для выключателей они практически не используются.

Учитывая эту маркировку, следует выбирать выключатели для разных по назначению нежилых и жилых комнат. Например, для спален и гостиных будет вполне достаточно защиты корпуса IP20, в сырых помещениях и санузлах следует устанавливать устройства с IP44, можно выше.

Для саун, бань или душевых подойдут приборы с IP54. Аналогичные устанавливаются на улицах, в неотапливаемых и запыленных помещениях. В последнем случае степень защиты может быть и выше.

Варианты управления устройством

Вариантов управления выключателем очень много, что объясняется удобством использования устройства. Исходя из этого, различают такие типы коммутаторов.

Особенности клавишных приборов

Конструктивно такие коммутаторы состоят из стационарно закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Последняя работает на сжатие либо на растяжение.

Исходя из этого, различают две вариации клавишных приборов. В первом используется шарик, который при нажатии на клавишу начинает движение по качающемуся коромыслу.

Выключатели с двумя и более клавишами особенно удобны для управления несколькими осветительными группами. К примеру, это могут быть группы ламп в многорожковой люстре

Он проходит ось и перекатывается по плечу коромысла, тем самым передвигая оснащенный контактами подвижный механизм в противоположную сторону.

Второй тип клавишного выключателя оборудуется подпружиненной рамкой. Она имеет возможность качаться на своей оси, тем самым разрывая либо создавая электрический контакт. Вне зависимости от типа устройства переключение выключателя производится нажатием на клавишу.

Такие коммутаторы характеризуются длительным сроком службы. При условии грамотно подобранных параметрах и правильной эксплуатации они могут безотказно работать несколько десятков лет. Стоимость клавишных устройств невелика.

Они выпускаются в накладном либо во встраиваемом исполнении. В продаже можно найти сложные конструкции, когда на одном основании закреплено две и более клавиши. В некоторых случаях они могут быть очень удобными в эксплуатации.

Коммутаторы шнурового типа

Были очень популярны в 70-80 года прошлого века, но в различных вариациях используются и сегодня. Их основная особенность – наличие прочного шнурка, который выходит из корпуса выключателя. Собственно выключить/включить его можно дернув за этот шнурок.

Последний закреплен на поворотном рычаге, а он, в свою очередь, взаимодействует с двигающейся контактной колодкой.

Выключатели шнурового типа сегодня используются нечасто. Они достаточно удобны для светильников, расположенных над спальным местом, рабочим столом и в других подобных местах

После того, как шнур будет отпущен, закрепленная в корпусе пружина распрямляется и возвращает колодку на прежнее место. Интересная модификация шнурового устройства – прибор для управления двумя или более группами лампочек. Они реагируют на количество натяжений шнурка.

При первом включается один из осветительных блоков, при втором – следующий и так далее. Выключение осуществляется в обратном порядке.

Кнопочные выключатели в стиле ретро

Выключатели кнопочного типа функционируют по принципу ключа. Это означает, что первое нажатие на кнопку замыкает контакты, второе – размыкает. Существуют разновидности таких коммутаторов, которые работают с так называемыми кнопками самовозврата, когда устройство функционирует без удержания кнопки.

В этом случае дополнительно подключается релейная схема, управляющая освещением.

Кнопочные коммутаторы успешно работают во всевозможных напольных и настольных осветительных приборах. Встречаются они и в настенных моделях, но в этом случае кнопку заменяет подпружиненный рычаг. Такие устройства долговечны и надежны.

Особенно удобны модели с декоративной увеличенной кнопкой, обычно они устанавливаются на основании напольных торшеров.

Инновационные сенсорные модели

Такие устройства работают без какого-либо механического воздействия. Для замыкания/размыкания цепи достаточно легкого касания специальной чувствительной панели, расположенной на внешней стороне прибора. Такие панели способны работать либо в режиме кнопки, либо в режиме ключа.

Конструкция  включает электронную схему, работающую на полупроводниках, чувствительного элемента и собственно коммутатора.

Сенсорный выключатель представляет собой достаточно сложное устройство, способное реагировать на легкое прикосновение. Очень удобен в использовании

Сенсорный элемент реагирует на тактильный контакт и отправляет полученный сигнал электронной схеме. Она преобразует его в команду, понятную для исполнительного органа, который ее и выполняет.

Сенсорные устройства универсальны. Они могут оснащаться дополнительными датчиками и реагировать на их сигналы, или работать дистанционно.

Приборы с дистанционным управлением

Эти коммутаторы дают возможность управлять светильником на расстоянии. Для этого используется специальный пульт, который по радиоканалу передает команды на осветительный прибор.

Собственно выключатель в этом случае является приемником, оборудованным коммутационными контактами, которые врезаются в питающий провод светильника.

В случае если приходится управлять светодиодными или люминесцентными лампами, к блоку питанию подают нуль и фазу.

Устройство размыкает/замыкает цепь, по сигналу, передаваемому с пульта дистанционного управления. В среднем мощности такого сигнала хватает на 25 м

Пульт может иметь различное исполнение, чаще он изготавливается в виде небольшого брелка. Дальность его работы во многом зависит от материалов, из которых возведено здание, и от его конструкции. В среднем мощности такого излучения достаточно, чтобы преодолеть порядка 20-25 м.

Пульт не сможет работать без питания, которое осуществляется от батареек. В такой схеме управления могут быть задействованы микропроцессорные контроллеры. Это даст возможность использования дополнительных функций: таймер, регулирование интенсивности света и др.

Выключатели со встроенными датчиками

В конструкцию таких устройств входят детекторы, анализирующие определенные параметры среды. Это может быть отсутствие либо наличие движения достаточно крупного объекта в зоне ответственности или интенсивность освещения.

Сигналы от датчика поступают к контроллеру, который их анализирует. Как только будут зафиксированы определенные заранее параметры, исполнительному органу отправляется сигнал.

Такой выключатель не только выполняет свою прямую функцию, но и помогает владельцу экономить электроэнергию. Он включается только при наличии движения в зоне его ответственности

После чего контакты цепи замыкаются/размыкаются. Такие выключатели чаще всего можно программировать. То есть пользователь может самостоятельно задавать параметры срабатывания устройства.

Устройства очень удобны в эксплуатации и позволяют существенно экономить энергоресурсы, поскольку срабатывают только тогда, когда есть реальная необходимость включать освещение.

Подробнее о выключателях с датчиком движения читайте в .

Проходные или перекидные модели

Выключатели такого типа можно считать разновидностью клавишных моделей. Основное отличие  – они не размыкают/замыкают контакты, а переключают их. В результате загорается или гаснет одна из подключенных к такому выключателю ламп.

Управлять освещением сразу из нескольких удаленных друг от друга мест позволяют . К таким устройствам можно подсоединять один или несколько осветительных приборов.

Популярные производители: кого предпочесть

Качество выключателей, как и любой другой продукции, во многом зависит от производителя. Заслужившие хорошую репутацию компании строго следят за качеством своих изделий, гарантируя покупателям длительную беспроблемную службу своей продукции.

Поэтому при выборе выключателя для своего дома важно обращать внимание на этот момент и по возможности выбирать изделия от известного производителя. Поговорим о лучших из них.

Компания Legrand из Франции

Французский бренд вышел на рынок в середине XIX века со столовым фарфором. После того, как появилось электричество, фарфор стал востребован как изолятор, фирма занялась продукцией для электрики.

Руководство изначально сделало ставку на использование в производстве новейших технологий, что дало хорошие плоды – компания входит в пятерку лучших европейских производителей электрики.

Корпуса выключателей бренда Легранд выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации

Продукция Легранд известна более чем в 150 странах мира, она продается под различными торговыми марками в числе которых Контактор, BTicino, Sarlam, Legrand и другие. Изделия компании отличает высочайшее качество, безопасность и надежность.

Ассортимент продукции очень широк, он включает самые разные виды настенных выключателей. Среди них можно найти традиционные модели, а так же необычные комбинированные устройства.

Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой. Компания уделяет особое внимание качеству комплектующих.

Кроме того, корпуса всех приборов, вне зависимости от их стоимости, выполняются только из самозатухающего пластика. Это значительно увеличивает безопасность эксплуатации устройств. Легранд выпускает приборы самого разного дизайна, которые вписываются в любые интерьеры.

Шведская фирма АВВ

Появилась в конце прошлого века в результате слияния двух крупных шведских концернов. Сегодня это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество.

Бренд предлагает удобные модульные решения, позволяющие собирать необходимые вариации из предлагаемых элементов. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы.

Изделия бренда АВВ отличает не только высочайшее качество, но и стильный дизайн. Правда, стоимость таких электроустановочных приборов достаточно велика

Среди них и натуральные, такие, как сталь, дерево или бронза. Конструктивная простота изделий предполагает простой и быстрый монтаж.

Ассортимент бренда АВВ включает несколько линеек продукции, каждая из которых имеет особенный легко узнаваемый дизайн. К примеру, Reflex выполнена в традиционных строгих геометрических формах, а вот Impuls имеет мягкие закругленные линии.

Коллекции электроустановочных изделий отличаются разнообразием. Причем даже в базовых коллекциях производитель предлагает не только стандартные решения.

К примеру, во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора. Продукция АВВ отличается высокой стоимостью, что некоторые относят к значимым недостаткам.

Французский бренд Schneider Electric

Основанная в XIX века как компания по производству вооружений, давно освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий.

В ассортименте продукции Шнейдер выключатели со световой индикацией, проходные, с дистанционным управлением, с датчиками и другие сложные вариации. Причем все они отличаются высочайшим качеством.

Компания Шнейдер наладила выпуск комбинированных электроустановочных приборов, собранных на общем основании

Фирменное отличие продукции Шнейдер – наличие пружинных контактов из бронзы. Это позволяет отказаться от использования дополнительного зажима и при этом не потерять качество создаваемого контакта. Благодаря этому монтаж изделий французского бренда предельно простой и быстрый.

Дизайн электроустановочных устройств отличается широким разнообразием. Здесь можно найти интересные модели в разном диапазоне: от лаконичной классики до броского авангарда.

Все коллекции бренда включают съемные рамки горизонтального и вертикального типа различных расцветок. Продукция компании представлена несколькими модельными линейками. Очень популярна Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.

Изделия от Шнейдер отличаются высокой стоимостью, причем это касается даже стандартных моделей, не говоря уже о дизайнерских моделях.

На нашем сайте есть серия статей, посвященных описанию различных видов, выбору и подключению выключателей разных типов, советуем ознакомиться:

Выводы и полезное видео по теме

Сравниваем электроустановочные устройства от разных производителей:

Что обозначает маркировка степени защиты корпуса:

Современные выключатели – сложные устройства, позволяющие сделать быт человека максимально комфортным. При этом они еще и помогают экономить электроэнергию, это касается высокотехнологичных моделей, оснащенных датчиками освещенности и движения.

Производители выпускают изделия разного дизайна, что позволяет им легко вписываться в интерьеры любого стиля. Среди ассортимента моделей легко подобрать подходящий вариант, следует только определить, какой именно выключатель нужен для существующих условий эксплуатации.

Есть, что дополнить, или возникли вопросы по выбору выключателя света? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Разборчивые вопросы

1. Чего гости отеля ожидают от сотрудников стойки регистрации?

2. Где находится фронт-офис?

3. Из чего состоит фронт-офис?

4. Что предоставляет отдел бронирования?

5. Какие услуги предоставляет стойка регистрации?

6. В чем заключается конкретная задача кассира по бронированию?

7. Как администратор помогает гостю пройти регистрацию?

8.Что сделает портье, прежде чем назначит гостю комнату?

9. Какие номера предлагает большинство отелей?

10. Почему гость может попросить клерка предоставить ему дополнительную кровать?

11. Почему за стойкой стоит стойка с ящиками для сообщений?

12. Почему выпадает ключ?

13. Кто заботится о счетах гостей?

ЗВОНОК СЕРВИС

Когда гости отеля регистрируются, они ожидают, что кто-то проведет их до номеров.Они также хотят, чтобы кто-то помог им с багажом. Часто гости хотят, чтобы какой-нибудь сотрудник выполнял за них поручения. Это обязанности колокольни.

Во главе колокольни стоит колокол. Столб капитана звонка рядом со стойкой регистрации. Белл-капитан руководит посыльными.

Клерк дает номер комнаты гостя и ключ к посыльному. Посыльный проводит гостя в его комнату. Он провожает гостя сначала к лифту, а затем на этаж.Там посыльный показывает гостю его комнату. Он должен показать, где находятся выключатели. Он также должен объяснить, как пользоваться бытовой техникой: телевизором, телефоном, кондиционером. Гость может попросить его объяснить некоторые другие услуги отеля: обслуживание номеров, прачечную или химчистку.

Во многих отелях посыльный несет багаж гостя. Но в некоторых отелях есть носильщики, которые должны нести багаж. Часто посыльный или носильщик перемещают багаж на тележке.

Посыльные тоже на побегушках для гостей.Они даже могут вызвать гостей в отель. Вы можете увидеть, как посыльный несет табличку с именем гостя, которому он звонит. Или вы можете услышать, как посыльный выкрикивает имя, неся табличку.

Вопросы на понимание

1. Чего ожидают гости отеля при регистрации?

2. Каковы обязанности колокольни?

3. Кто стоит во главе службы звонков? Чем он занимается?

4.Где гости отеля могут найти пост капитана звонка?

5. Что делает посыльный, когда получает ключ от номера гостя?

6. Что коридорный должен показать и объяснить в комнате?

7. Кто несет багаж гостя в отеле?

8. Как посыльный сообщает гостю?

ДОМ

Когда гости останавливаются в отеле, они ждут, что кто-нибудь уберет их комнаты.Этим занимается хозяйственный отдел.

Во главе хозяйственной службы стоит домработница. Он наблюдает за горничными.

Горничные готовят комнаты перед заселением гостей. 'Домработница приказывает горничным произвести общую уборку в комнатах или убрать комнаты. Он может попросить горничных помыть ванные комнаты или просто сменить постельное белье и полотенца. Обычно горничные проветривают комнаты, застилают кровати, вытирают пыль с мебели, пылесосят пол, моют ванную комнату, вывозят мусорные корзины.



Чамбеннаиды используют тележки для перевозки предметов личной гигиены: шампуня, мыла, салфеток, шапочек для душа, а также постельного белья и банных принадлежностей. На этих тележках есть контейнеры для грязного белья и мусора.

Горничные используют отмычки для обеспечения безопасности гостиничных номеров.

Если гостям понадобятся дополнительные постельные принадлежности или раскладные кровати, это сделает уборка. Уборка предоставляет фены и утюги по мере необходимости.

При выезде гостей домработница осматривает номера.Хозяйка сообщает на стойке регистрации, все ли в порядке. Также он сообщает, какие комнаты заняты, а какие свободны.


Дата: 11.12.2015; view: 1235


CCNA 2 SRWE - Основы коммутации, маршрутизации и беспроводной связи (версия 7.00) - Модули 5-6 - Ответы на экзамен по избыточным сетям

Последнее обновление 10 октября 2020 г., автор Admin

CCNA 2 SRWE - Основы коммутации, маршрутизации и беспроводной связи (версия 7.00) - Модули 5-6 - Ответы на экзамен по избыточным сетям

  1. Какие три компонента объединены, чтобы сформировать идентификатор моста?

    • ID порта
    • IP-адрес
    • расширенная система ID
    • MAC-адрес
    • приоритет моста
    • стоимость
      Ответы Объяснение и подсказки:

      Три компонента, которые объединяются для формирования идентификатора моста, - это приоритет моста, расширенный идентификатор системы и MAC-адрес.

  2. Сопоставьте протокол STP с правильным описанием. (Используются не все параметры.)

    CCNA2 v7 SRWE - Модули 5-6 Экзамен по резервным сетям Ответы 001

  3. В каких двух состояниях порта коммутатор изучает MAC-адреса и обрабатывает BPDU в сети PVST? (Выберите два.)

    • блокировка
    • отключен
    • переадресация
    • обучение
    • слушает
      Ответы Объяснение и подсказки: Коммутаторы

      изучают MAC-адреса в состояниях порта обучения и пересылки.Они получают и обрабатывают пакеты BPDU в состояниях портов блокировки, прослушивания, обучения и пересылки.

  4. Если в PVST не задан приоритет моста, какие критерии учитываются при выборе корневого моста?

    • наименьший IP-адрес
    • наименьший MAC-адрес
    • наивысший IP-адрес
    • наивысший MAC-адрес
      Ответы Объяснение и подсказки:

      Только один коммутатор может быть корневым мостом для VLAN.Корневой мост - это коммутатор с самым низким BID. BID определяется приоритетом и MAC-адресом. Если приоритет не настроен, то все коммутаторы используют приоритет по умолчанию, и выбор корневого моста будет основываться на самом низком MAC-адресе.

  5. Какие две конструктивные особенности сети требуют протокола Spanning Tree Protocol (STP) для обеспечения правильной работы сети? (Выберите два.)

    • статические маршруты по умолчанию
    • , реализующие сети VLAN для широковещательной рассылки
    • избыточных каналов между коммутаторами уровня 2
    • Динамическая маршрутизация на основе состояния канала, обеспечивающая избыточные маршруты
    • устранение единых точек отказа с помощью нескольких коммутаторов уровня 2
      Ответы Объяснение и подсказки: Протокол связующего дерева

      (STP) требуется для обеспечения правильной работы сети при проектировании сети с несколькими взаимосвязанными коммутаторами уровня 2 или с использованием резервных каналов для устранения единичных точек отказа между коммутаторами уровня 2.Маршрутизация - это функция уровня 3, не имеющая отношения к STP. VLAN действительно сокращают количество широковещательных доменов, но относятся к подсетям уровня 3, а не к STP.

  6. Каков результат широковещательного шторма уровня 2?

    • Маршрутизаторы берут на себя пересылку кадров, когда коммутаторы становятся перегруженными.
    • Коммутатор отбрасывает новый трафик, потому что он не может быть обработан.
    • CSMA / CD заставит каждый хост продолжать передачу кадров.
    • На передающий узел возвращается
    • широковещательных запросов ARP.
      Ответы, объяснения и подсказки:

      Когда сеть насыщена широковещательным трафиком, который зацикливается между коммутаторами, каждый коммутатор отбрасывает новый трафик, поскольку он не может быть обработан.

  7. Сопоставьте функцию связующего дерева с типом протокола. (Используются не все параметры.)

    CCNA2 v7 SRWE - Модули 5-6 Экзамен по резервным сетям Ответы 002

    Ответы, объяснения и подсказки:

    MST - это реализация Cisco протокола MSTP (IEEE 802.1с).

  8. Когда на коммутаторе выполняется команда show spanning-tree vlan 33, три порта отображаются в состоянии пересылки. В каких двух ролях портов могут функционировать эти интерфейсы в состоянии пересылки? (Выберите два.)

    • отключен
    • обозначен
    • корень
    • альтернативный
    • заблокировано
      Ответы Объяснение и подсказки:

      Роль каждого из трех портов будет назначенным портом или корневым портом.Порты в отключенном состоянии отключены административно. Порты в состоянии блокировки являются альтернативными портами.

  9. Набор коммутаторов подключается в топологию LAN. Какое значение приоритета моста STP снижает вероятность того, что коммутатор будет выбран в качестве корневого?

    • 4096
    • 32768
    • 61440
    • 65535
      Ответы Объяснение и подсказки:

      Приоритет моста STP - это двухбайтовое число, но его можно настроить только с шагом 4096.Предпочтительно меньшее число, но наибольшее используемое значение приоритета - 61440.

  10. Какова функция STP в масштабируемой сети?

    • Уменьшает размер области отказа, чтобы ограничить влияние отказов.
    • Защищает границу корпоративной сети от злонамеренных действий.
    • Отключает избыточные пути для устранения петель 2-го уровня.
    • Он объединяет несколько магистральных каналов коммутатора, чтобы действовать как один логический канал для увеличения пропускной способности.

6 обязательных разделов для размещения резюме в 2020 году

Написать резюме в 2020 году сложно -

Что включить? Что оставить? Какие разделы ожидают увидеть работодатели? В каком порядке?

Чтобы получить работу, вам нужно приложить все усилия, чтобы выделиться среди 250 других кандидатов. Но - вам также нужно играть по некоторым стандартным правилам написания резюме.

И вы попали в нужное место, чтобы узнать, как сделать и то, и другое в своем резюме.

Это руководство покажет вам:

  • Какие разделы включать в резюме в 2020 году и в каком порядке следовать.
  • Какую именно информацию помещать в каждый раздел резюме.
  • Советы по достижениям и ключевым словам, которые можно использовать в резюме и проводить больше собеседований.
  • О чем не следует писать в резюме, чтобы не мешать поиску работы.

Хотите сэкономить время и подготовить резюме за 5 минут? Попробуйте наш конструктор резюме.Это быстро и легко. Кроме того, вы получите готовый контент, который можно добавить одним щелчком мыши. Посмотрите 20+ шаблонов резюме и создайте свое резюме здесь .

Создайте свое резюме прямо сейчас

Образец резюме, созданный с помощью нашего конструктора - Посмотрите другие шаблоны и создайте свое резюме здесь .

Один из наших пользователей, Никос, сказал следующее:

[Я использовал] хороший шаблон, который я нашел на Zety. Мое резюме теперь составляет на одной странице , а не на на трех .То же самое.

Цель этой статьи - предоставить вам удобный контрольный список разделов, подходящих ключевых слов и других элементов для резюме. Если вас больше интересует , как писать каждый раздел резюме, см .: Как написать резюме для работы: примеры и руководство по написанию

Также обратите внимание, что это руководство описывает, на чем писать резюме, которое вы использовали бы для подачи заявления на работу в Великобритании и других странах Европы. Если вы хотите узнать, что добавить в американское академическое резюме , перейдите на: Academic Curriculum Vitae: Template and Samples

Не знаете, в чем разница? Идите сюда: Разница между резюме и объяснением резюме (определения и образцы)

Список обязательных (и желанных) разделов резюме в 2020 году

Стандартное резюме составленное в соответствии с современными стандартами приема на работу, должно включать следующие разделы:

Резюме должно включать:

  1. Контактная информация
  2. Личное заявление (Личный профиль)
  3. Опыт работы
  4. Образование
  5. Навыки

Это основы.Однако, если вы хотите превзойти других кандидатов, ваше резюме выиграет от некоторых дополнительных разделов. Если вы можете продемонстрировать что-либо из следующего, обязательно включите их:

CV также может включать:

  1. Профессиональные сертификаты
  2. Профессиональные ассоциации
  3. Языки
  4. Дополнительные курсы и курсы
  5. Участие в конференции
  6. Публикации
  7. Награды
  8. Блог и влияние
  9. Волонтерский опыт

Два раздела резюме, которые, кажется, больше всего сбивают с толку кандидатов: Хобби и интересы и Ссылки .

Вот все, что вы должны знать об этих двух потенциально сложных частях вашего резюме:

Следует ли включать в резюме хобби и интересы?

Если вы пишете резюме, имея за плечами более года профессионального опыта, раздел хобби будет лишним. В резюме начального уровня более приемлем раздел хобби. Если он хорошо написан, это может свидетельствовать о том, что вы хорошо подходите для компании с точки зрения культуры. Однако вы, , не хотите, чтобы делали раздел резюме с обычными хобби.

Короче:

«Чтение, спорт, фильмы» - это запрещено.

«Гарлемская поэзия эпохи Возрождения, фильмы Витторио Де Сики, настольный теннис» - это больше похоже.

Чтобы узнать больше, см .: Хобби и интересы для резюме / резюме: хорошие и плохие примеры

Стоит ли добавлять ссылки в резюме?

Если явно не указано в объявлении о вакансии, не указывайте ссылки в своем резюме.Вы можете добавить пункт «Ссылки доступны по запросу» внизу, но это не рекомендуется, поскольку менеджеры по персоналу уже знают, что могут запрашивать рекомендации.

Подробнее: Как и когда помещать ссылки в резюме или резюме

Мы разберем, какую именно информацию вы должны включить в каждый раздел резюме, но прежде чем мы перейдем к этому, рассмотрим одно -

Порядок разделов и структура вашего резюме будет зависеть от стадии вашей карьеры, на которой вы сейчас находитесь.

И имеет значение лот .

В недавнем опросе reed более половины рекрутеров выбрали «логический порядок представления» как наиболее важную вещь, которую следует учитывать в резюме.

И вот порядок разделов резюме, которым вы должны следовать, чтобы создать профессиональное резюме в трех различных сценариях:

Порядок разделов для стандартного резюме

  1. Контактная информация
  2. Личное заявление (личное Профиль)
  3. Опыт работы
  4. Ассоциации и сертификаты (необязательно)
  5. Образование
  6. Навыки
  7. Дополнительные разделы

Порядок разделов в резюме с небольшим или нулевым опытом

  1. Контактная информация
  2. Личные Заявление (цель карьеры)
  3. Образование
  4. Опыт работы (включая стажировку и волонтерский опыт)
  5. Навыки
  6. Дополнительные разделы

Порядок разделов для смены карьеры CV

  1. Контактная информация
  2. Личное заявление
  3. Соответствующий опыт
  4. Дополнительный опыт (необязательно)
  5. Образование
  6. Навыки
  7. Дополнительные разделы

Все вышеперечисленное применимо только к традиционным резюме в обратном хронологическом порядке.Если вы решите написать резюме на основе навыков, вам понадобится немного другой раздел. Вы можете узнать все об этом здесь: Резюме на основе навыков: когда и как его писать (примеры)

Прежде чем мы продолжим и обсудим каждый раздел, чтобы составить хорошо написанное резюме, взгляните на несколько образцов резюме, которые включают всего, что должно быть в хорошем резюме. Мы создали их в нашем конструкторе (обратите внимание, насколько хорошо организованы все ключевые элементы).

Если вам нравится то, что вы видите, у вас может быть собственное резюме, не менее хорошо структурированное.Воспользуйтесь нашим конструктором, найдите понравившийся шаблон и получите готовое резюме за считанные минуты.

Образцы шаблонов резюме со всеми необходимыми разделами

1. Nanica

Первое в нашем списке резюме, составленное с использованием шаблона Nanica.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
