PCI распиновка всех компьютерных разъемов

PCI распиновка — на этой странице предлагается обзор распиновки (распайки) компьютерных устройств периферии и ссылки. Попытка собрать то, что всегда нужно под рукой. Возможно это кому-то понадобится.



Внимание!!! Некоторые устройства могут иметь стандартные разъёмы и не стандартное подключение. Будьте бдительны!!!






    Разъемы данных (Южный мост):

  • Кабель для подключения дисководов(Floppi).


    Существуют как минимум два разных документа с разными данными:

    Русскоязычный вариант:

    Жилы с 10 по 16 после первого разъёма перекручены — необходимо для идентификации дисковода. Нечетные контакты — корпус.



  • IDE(Integrated Drive Electronics )(По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).



    По такой схеме можно подключить индикатор активности.



  • SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).


    DVD slim sata (распиновка стандарта мини сата).



  • Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).


    USB 2.0 серии A, B и Mini



    USB 2.0 Микро USB



    Распиновка разъёма материнской платы для передней панели USB 2.0




  • Распиновка USB-разъемов 3.0 (Universal Serial Bus).


    USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.



    Распиновка разъёма материнской платы для передней панели USB 3.0



  • Распиновка AT клавиатуры.





  • Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).


    Схема заглушки для тестирования COM-порта.

    Схема заглушки для тестирования LPT-порта.

    Схема заглушки

    0 модемный кабель.

  • Раскладка  IEE 1394 на материнской плате




  • Распиновка  разьёма IEE 1394



    Разъемы данных (Северный мост):


  • Интерфейс AGP




  • PCI Express: x1, x4, x8, x16




    Чтобы видеокарта заработала в режиме x8 PCI Express, мы заклеили часть контактов скотчем.

    Та же самая видеокарта, но заклеено больше контактов. Она работает в режиме x4 PCI Express.

    Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.


    Разъемы данных (Общее):


  • Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.














  • Обжим сетевого кабеля с разъёмом RJ45 (PC<>HUB, PC<>PC, HUB<>HUB).





  • Распайка разъёмов GSM устройств (некоторых моделей сотовых телефонов).




  • AUTO, MOTO




  • Приложение (при работе с любыми данными, нужно уметь эти данные расшифровывать!).



    В завершении получился, книжный вариант. Справочник, его версия в формате DOCX — оптимизирована печать (ставим 2-х стороннюю печать) и получаем брошюру. Которой можно: отбиваться при нашествии Зомби, Мух и Тараканов или растопить камин. Так же можно: просто разглядывать цветные картинки! Вариантов применения достаточно много…

    А.Дансет — СПРАВОЧНИК ОБОЗНАЧЕНИЯ, РАЗЪЁМЫ И ИХ СОЕДИНЕНИЕ. 2014 ver:1.0 (В Печатном виде).

PCI Express 1x, 4x, 8x, 16x bus распиновка и описание @ pinouts.ru

PCI Express as a high-bandwidth, low pin count, serial, interconnect technology. It was designed to replace the older PCI and AGPbus standards. PCIe has numerous improvements over the older standards, including higher maximum system bus throughput, lower I/O pin count and smaller physical footprint, better performance scaling for bus devices, a more detailed error detection and reporting mechanism (Advanced Error Reporting, AER), and native hot-swap functionality. PCI Express architecture provides a high performance I/O infrastructure for Desktop Platforms with transfer rates starting at 2.5 Giga transfers per second over a x1 PCI Express lane for Gigabit Ethernet, TV Tuners, Firewire 1394a/b controllers, and general purpose I/O. PCI Express architecture provides a high performance graphics infrastructure for Desktop Platforms doubling the capability of existing AGP8x designs with transfer rates of 4.0 Gigabytes per second over a x16 PCI Express lane for graphics controllers. A lane is composed of two differential signaling pairs, with one pair for receiving data and the other for transmitting.

ExpressCard utilizing PCI Express interface, developed by the PCMCIA group for mobile computers. PCI Express Advanced Power Management features help to extend platform battery life and to enable users to work anywhere, without an AC power source. The PCI Express electrical interface is also used in some computer storage interfaces SATA Express and M.2.

The broad adoption of PCI Express in the mobile, enterprise and communication segments enables convergence through the re-use of a common interconnect technology.

PCI-E is a serial bus which uses two low-voltage differential LVDS pairs, at 2.5Gb/s in each direction [one transmit, and one receive pair]. PCI Express supports 1x [2.5Gbps], 2x, 4x, 8x, 12x, 16x, and 32x bus widths [transmit / receive pairs].

The differential pins [Lanes] listed in the pin out table above are LVDS which stands for: Low Voltage Differential Signaling.

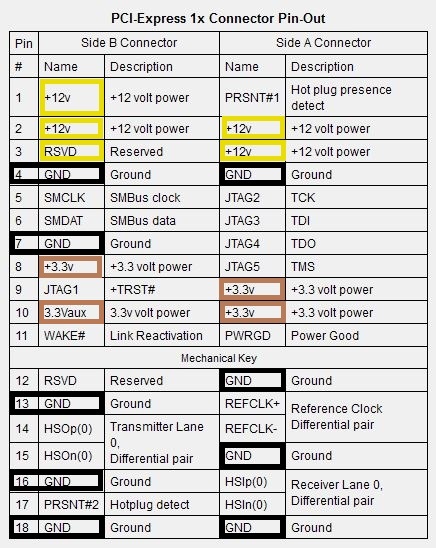

PCI-Express 1x Connector Pin-Out

Pin

Side B Connector

Side A Connector

# Name Description Name Description
1 +12v +12 volt power PRSNT#1 Hot plug presence detect
2
+12v
+12 volt power +12v +12 volt power
3 +12v +12 volt power +12v +12 volt power
4 GND Ground GND Ground
5 SMCLK SMBus clock JTAG2 TCK
6 SMDAT SMBus data JTAG3 TDI
7 GND Ground JTAG4 TDO
8 +3.3v +3.3 volt power JTAG5 TMS
9 JTAG1 +TRST# +3.3v +3.3 volt power
10 3.3Vaux 3.3v volt power
+3.3v
+3.3 volt power
11 WAKE# Link Reactivation

PWRGD

(PERST#)

Power Good

Mechanical Key

12 RSVD Reserved GND Ground
13 GND Ground REFCLK+ Reference Clock
Differential pair
14 HSOp(0) Transmitter Lane 0,
Differential pair
REFCLK-
15 HSOn(0) GND Ground
16 GND Ground HSIp(0) Receiver Lane 0,
Differential pair
17
PRSNT#2 Hotplug detect HSIn(0)
18 GND Ground GND Ground

PCI-Express 4x Connector Pin-Out

Pin

Side B Connector

Side A Connector

# Name Description Name Description
1 +12v +12 volt power PRSNT#1 Hot plug presence detect
2 +12v +12 volt power +12v +12 volt power
3 +12v +12 volt power +12v +12 volt power
4 GND Ground GND Ground
5 SMCLK SMBus clock JTAG2 TCK
6 SMDAT SMBus data JTAG3 TDI
7 GND Ground JTAG4 TDO
8 +3.3v +3.3 volt power JTAG5 TMS
9 JTAG1 +TRST# +3.3v +3.3 volt power
10 3.3Vaux 3.3v volt power +3.3v +3.3 volt power
11 WAKE# Link Reactivation PWRGD Power Good

Mechanical Key

12 RSVD Reserved GND Ground
13 GND Ground REFCLK+ Reference Clock
Differential pair
14 HSOp(0) Transmitter Lane 0,
Differential pair
REFCLK-
15 HSOn(0) GND Ground
16 GND Ground HSIp(0) Receiver Lane 0,
Differential pair
17 PRSNT#2 Hotplug detect HSIn(0)
18 GND Ground GND Ground
19 HSOp(1)
Transmitter Lane 1,
Differential pair
RSVD Reserved
20 HSOn(1) GND Ground
21 GND Ground HSIp(1) Receiver Lane 1,
Differential pair
22 GND Ground HSIn(1)
23 HSOp(2) Transmitter Lane 2,
Differential pair
GND Ground
24 HSOn(2) GND Ground
25 GND Ground HSIp(2) Receiver Lane 2,
Differential pair
26 GND Ground HSIn(2)
27 HSOp(3) Transmitter Lane 3,
Differential pair
GND Ground
28 HSOn(3) GND Ground
29 GND Ground HSIp(3) Receiver Lane 3,
Differential pair
30 RSVD Reserved HSIn(3)
31 PRSNT#2 Hot plug detect GND Ground
32 GND Ground RSVD Reserved

PCI-Express 8x Connector Pin-Out

Pin

Side B Connector

Side A Connector

# Name Description Name Description
1 +12v +12 volt power PRSNT#1 Hot plug presence detect
2 +12v +12 volt power +12v +12 volt power
3 +12v +12 volt power +12v +12 volt power
4 GND Ground GND Ground
5 SMCLK SMBus clock JTAG2 TCK
6 SMDAT SMBus data JTAG3 TDI
7 GND Ground JTAG4 TDO
8 +3.3v +3.3 volt power JTAG5 TMS
9 JTAG1 +TRST# +3.3v +3.3 volt power
10 3.3Vaux 3.3v volt power +3.3v +3.3 volt power
11 WAKE# Link Reactivation PWRGD Power Good

Mechanical Keycard

12 RSVD Reserved GND Ground
13 GND Ground REFCLK+ Reference Clock
Differential pair
14 HSOp(0) Transmitter Lane 0,
Differential pair
REFCLK-
15 HSOn(0) GND Ground
16 GND Ground HSIp(0) Receiver Lane 0,
Differential pair
17 PRSNT#2 Hotplug detect HSIn(0)
18 GND Ground GND Ground
19 HSOp(1) Transmitter Lane 1,
Differential pair
RSVD Reserved
20 HSOn(1) GND Ground
21 GND Ground HSIp(1) Receiver Lane 1,
Differential pair
22 GND Ground HSIn(1)
23 HSOp(2) Transmitter Lane 2,
Differential pair
GND Ground
24 HSOn(2) GND Ground
25 GND Ground HSIp(2) Receiver Lane 2,
Differential pair
26 GND Ground HSIn(2)
27 HSOp(3) Transmitter Lane 3,
Differential pair
GND Ground
28 HSOn(3) GND Ground
29 GND Ground HSIp(3) Receiver Lane 3,
Differential pair
30 RSVD Reserved HSIn(3)
31 PRSNT#2 Hot plug detect GND Ground
32 GND Ground RSVD Reserved
33 HSOp(4) Transmitter Lane 4,
Differential pair
RSVD Reserved
34 HSOn(4) GND Ground
35 GND Ground HSIp(4) Receiver Lane 4,
Differential pair
36 GND Ground HSIn(4)
37 HSOp(5) Transmitter Lane 5,
Differential pair
GND Ground
38 HSOn(5) GND Ground
39 GND Ground HSIp(5) Receiver Lane 5,
Differential pair
40 GND Ground HSIn(5)
41 HSOp(6) Transmitter Lane 6,
Differential pair
GND Ground
42 HSOn(6) GND Ground
43 GND Ground HSIp(6) Receiver Lane 6,
Differential pair
44 GND Ground HSIn(6)
45 HSOp(7) Transmitter Lane 7,
Differential pair
GND Ground
46 HSOn(7) GND Ground
47 GND Ground HSIp(7) Receiver Lane 7,
Differential pair
48 PRSNT#2 Hot plug detect HSIn(7)
49 GND Ground GND Ground

PCI-Express 16x Connector Pin-Out

Pin

Side B Connector

Side A Connector

# Name Description Name Description
1 +12v +12 volt power PRSNT#1 Hot plug presence detect
2 +12v +12 volt power +12v +12 volt power
3 +12v +12 volt power +12v +12 volt power
4 GND Ground GND Ground
5 SMCLK SMBus clock JTAG2 TCK
6 SMDAT SMBus data JTAG3 TDI
7 GND Ground JTAG4 TDO
8 +3.3v +3.3 volt power JTAG5 TMS
9 JTAG1 +TRST# +3.3v +3.3 volt power
10 3.3Vaux 3.3v volt power +3.3v +3.3 volt power
11 WAKE# Link Reactivation PWRGD Power Good

Mechanical Key

12 RSVD Reserved GND Ground
13 GND Ground REFCLK+ Reference Clock
Differential pair
14 HSOp(0) Transmitter Lane 0,
Differential pair
REFCLK-
15 HSOn(0) GND Ground
16 GND Ground HSIp(0) Receiver Lane 0,
Differential pair
17 PRSNT#2 Hotplug detect HSIn(0)
18 GND Ground GND Ground
19 HSOp(1) Transmitter Lane 1,
Differential pair
RSVD Reserved
20 HSOn(1) GND Ground
21 GND Ground HSIp(1) Receiver Lane 1,
Differential pair
22 GND Ground HSIn(1)
23 HSOp(2) Transmitter Lane 2,
Differential pair
GND Ground
24 HSOn(2) GND Ground
25 GND Ground HSIp(2) Receiver Lane 2,
Differential pair
26 GND Ground HSIn(2)
27 HSOp(3) Transmitter Lane 3,
Differential pair
GND Ground
28 HSOn(3) GND Ground
29 GND Ground HSIp(3) Receiver Lane 3,
Differential pair
30 RSVD Reserved HSIn(3)
31 PRSNT#2 Hot plug detect GND Ground
32 GND Ground RSVD Reserved
33 HSOp(4) Transmitter Lane 4,
Differential pair
RSVD Reserved
34 HSOn(4) GND Ground
35 GND Ground HSIp(4) Receiver Lane 4,
Differential pair
36 GND Ground HSIn(4)
37 HSOp(5) Transmitter Lane 5,
Differential pair
GND Ground
38 HSOn(5) GND Ground
39 GND Ground HSIp(5) Receiver Lane 5,
Differential pair
40 GND Ground HSIn(5)
41 HSOp(6) Transmitter Lane 6,
Differential pair
GND Ground
42 HSOn(6) GND Ground
43 GND Ground HSIp(6) Receiver Lane 6,
Differential pair
44 GND Ground HSIn(6)
45 HSOp(7) Transmitter Lane 7,
Differential pair
GND Ground
46 HSOn(7) GND Ground
47 GND Ground HSIp(7) Receiver Lane 7,
Differential pair
48 PRSNT#2 Hot plug detect HSIn(7)
49 GND Ground GND Ground
50 HSOp(8) Transmitter Lane 8,
Differential pair
RSVD Reserved
51 HSOn(8) GND Ground
52 GND Ground HSIp(8) Receiver Lane 8,
Differential pair
53 GND Ground HSIn(8)
54 HSOp(9) Transmitter Lane 9,
Differential pair
GND Ground
55 HSOn(9) GND Ground
56 GND Ground HSIp(9) Receiver Lane 9,
Differential pair
57 GND Ground HSIn(9)
58 HSOp(10) Transmitter Lane 10,
Differential pair
GND Ground
59 HSOn(10) GND Ground
60 GND Ground HSIp(10) Receiver Lane 10,
Differential pair
61 GND Ground HSIn(10)
62 HSOp(11) Transmitter Lane 11,
Differential pair
GND Ground
63 HSOn(11) GND Ground
64 GND Ground HSIp(11) Receiver Lane 11,
Differential pair
65 GND Ground HSIn(11)
66 HSOp(12) Transmitter Lane 12,
Differential pair
GND Ground
67 HSOn(12) GND Ground
68 GND Ground HSIp(12) Receiver Lane 12,
Differential pair
69 GND Ground HSIn(12)
70 HSOp(13) Transmitter Lane 13,
Differential pair
GND Ground
71 HSOn(13) GND Ground
72 GND Ground HSIp(13) Receiver Lane 13,
Differential pair
73 GND Ground HSIn(13)
74 HSOp(14) Transmitter Lane 14,
Differential pair
GND Ground
75 HSOn(14) GND Ground
76 GND Ground HSIp(14) Receiver Lane 14,
Differential pair
77 GND Ground HSIn(14)
78 HSOp(15) Transmitter Lane 15,
Differential pair
GND Ground
79 HSOn(15) GND Ground
80 GND Ground HSIp(15) Receiver Lane 15,
Differential pair
81 PRSNT#2 Hot plug present detect HSIn(15)
82 RSVD#2 Hot Plug Detect GND Ground



PRSNT#1 is connected to GND on motherboard.
Add on card needs to have PRSNT#1 connected to one of PRSNT#2 depending what type of connector is in use.


PCI-express standards

PCI Express 1.0a

In 2003, PCI-SIG introduced PCIe 1.0a, with a per-lane data rate of 250 MB/s and a transfer rate of 2.5 gigatransfers per second (GT/s). Transfer rate is expressed in transfers per second instead of bits per second because the number of transfers includes the overhead bits, which do not provide additional throughput; PCIe 1.x uses an 8b/10b encoding scheme, resulting in a 20% (= 2/10) overhead on the raw channel bandwidth.

PCI Express 2.0

PCI-SIG announced the availability of the PCI Express Base 2.0 specification on 15 January 2007. The PCIe 2.0 standard doubles the transfer rate compared with PCIe 1.0 to 5 GT/s and the per-lane throughput rises from 250 MB/s to 500 MB/s. Consequently, a 32-lane PCIe connector (×32) can support an aggregate throughput of up to 16 GB/s. PCIe 2.0 motherboard slots are fully backward compatible with PCIe v1.x cards. PCIe 2.0 cards are also generally backward compatible with PCIe 1.x motherboards, using the available bandwidth of PCI Express 1.1. Overall, graphic cards or motherboards designed for v2.0 will work with the other being v1.1 or v1.0a.  Like 1.x, PCIe 2.0 uses an 8b/10b encoding scheme, therefore delivering, per-lane, an effective 4 Gbit/s max transfer rate from its 5 GT/s raw data rate.

PCI Express 2.1

PCI Express 2.1 (dated March 4, 2009) supports a large proportion of the management, support, and troubleshooting systems planned for full implementation in PCI Express 3.0. However, the speed is the same as PCI Express 2.0. The increase in power from the slot breaks backward compatibility between PCI Express 2.1 cards and some older motherboards with 1.0/1.0a, but most motherboards with PCI Express 1.1 connectors are provided with a BIOS update by their manufacturers through utilities to support backward compatibility of cards with PCIe 2.1.

PCI Express 3.0

PCI Express 3.0 specification was made available in November 2010. New features for the PCI Express 3.0 specification include a number of optimizations for enhanced signaling and data integrity, including transmitter and receiver equalization, PLL improvements, clock data recovery, and channel enhancements for currently supported topologies. PCI Express 3.0 upgrades the encoding scheme to 128b/130b from the previous 8b/10b encoding, reducing the bandwidth overhead from 20% of PCI Express 2.0 to approximately 1.54% (= 2/130). This is achieved by XORing a known binary polynomial as a scrambler to the data stream in a feedback topology. PCI Express 3.0's 8 GT/s bit rate effectively delivers 985 MB/s per lane, nearly doubling the lane bandwidth relative to PCI Express 2.0.

PCI Express 4.0

PCI Express 4.0 was officially announced on 2017, providing a 16 GT/s bit rate that doubles the bandwidth provided by PCI Express 3.0, while maintaining backward and forward compatibility in both software support and used mechanical interface. PCI Express 4.0 specs will also bring OCuLink-2, an alternative to Thunderbolt connector. OCuLink version 2 will have up to 16 GT/s (8 GB/s total for ×4 lanes), while the maximum bandwidth of a Thunderbolt 3 connector is 5 GB/s. Additionally, active and idle power optimizations are to be investigated.

PCI Express 1x, 4x, 8x, 16x

PCI Express является новым серийным того автобусе до PCI серии спецификаций.

PCI Express, как высокая пропускная способность, малое число выводов, последовательный, технология межсоединений. Архитектура PCI Express обеспечивает высокую производительность ввода / вывода инфраструктуры для настольных платформ со скоростью передачи, начиная с 2,5 Гига переводов в секунду на PCI Express x1, полоса для Gigabit Ethernet, ТВ-тюнеры, 1394a / B контроллеры, так и общего назначения I / O. Архитектура PCI Express обеспечивает высокую графическую производительность инфраструктуры для настольных платформ удвоение возможностей существующих конструкций AGP8x со скоростью передачи 4,0 гигабайт в секунду на x16 PCI Express Lane для графических контроллеров. ExpressCard использованием интерфейса PCI Express, разработанная группой PCMCIA для мобильных компьютеров. PCI Express Расширенные функции управления питанием помогают продлить жизнь батареи и платформы, чтобы предоставить пользователям возможность работать в любом месте, без подключения к источнику питания переменного тока.

Широкое внедрение PCI Express в мобильных, корпоративных и коммуникационных сегментов позволяет конвергенции за счет повторного использования общих технологий соединительные.

PCI-E представляет собой последовательную шину, которая использует два низковольтных дифференциальных LVDS пары, в 2,5 Гбит / с в каждом направлении [один передачи, и одна пара получать]. PCI Express 1x поддерживает [2,5 Гбит], 2x, 4x, 8x, 12x, 16x, 32x и ширины шины [приема / передачи пар].

Дифференциальный контакты [Дорожки], приведенные в таблице выводов выше LVDS которая расшифровывается как: дифференциальный сигнал низкого напряжения.

PCI-Express 1x контактов разъема

Прикрепите Сторона B Разъем Боковой разъем
# Название Описание Название Описание
1 +12 V +12 Вольт Зад № 1 Горячий плагин обнаружит присутствие
2 +12 V +12 Вольт +12 V +12 Вольт
3 RSVD Зарезервированный +12 V +12 Вольт
4 GND Земля GND Земля
5 SMCLK SMBus часы JTAG2 TCK
6 SMDAT SMBus данные JTAG3 TDI
7 GND Земля JTAG4 TDO
8 3,3 V 3,3 вольт JTAG5 TMS
9 JTAG1 + TRST # 3,3 V 3,3 вольт
10 3.3Vaux 3,3 вольт 3,3 V 3,3 вольт
11 WAKE # Ссылка реактивации PWRGD Питание исправно
Механический ключ
12 RSVD Зарезервированный GND Земля
13 GND Земля REFCLK + Ссылка часы
Дифференциальная пара
14 HSOP (0) Передатчик Lane 0,
Дифференциальная пара
REFCLK-
15 HSOn (0) GND Земля
16 GND Земля HSIP (0) Приемник Lane 0,
Дифференциальная пара
17 Зад # 2 Hotplug обнаружить Синь (0)
18 GND Земля GND Земля

PCI-Express 4x контактов разъема

Прикрепите Сторона B Разъем Боковой разъем
# Название Описание Название Описание
1 +12 V +12 Вольт Зад № 1 Горячий плагин обнаружит присутствие
2 +12 V +12 Вольт +12 V +12 Вольт
3 RSVD Зарезервированный +12 V +12 Вольт
4 GND Земля GND Земля
5 SMCLK SMBus часы JTAG2 TCK
6 SMDAT SMBus данные JTAG3 TDI
7 GND Земля JTAG4 TDO
8 3,3 V 3,3 вольт JTAG5 TMS
9 JTAG1 + TRST # 3,3 V 3,3 вольт
10 3.3Vaux 3,3 вольт 3,3 V 3,3 вольт
11 WAKE # Ссылка реактивации PWRGD Питание исправно
Механический ключ
12 RSVD Зарезервированный GND Земля
13 GND Земля REFCLK + Ссылка часы
Дифференциальная пара
14 HSOP (0) Передатчик Lane 0,
Дифференциальная пара
REFCLK-
15 HSOn (0) GND Земля
16 GND Земля HSIP (0) Приемник Lane 0,
Дифференциальная пара
17 Зад # 2 Hotplug обнаружить Синь (0)
18 GND Земля GND Земля
19 HSOP (1) Передатчик Lane 1,
Дифференциальная пара
RSVD Зарезервированный
20 HSOn (1) GND Земля
21 GND Земля HSIP (1) Приемник Lane 1,
Дифференциальная пара
22 GND Земля Синь (1)
23 HSOP (2) Передатчик Lane 2,
Дифференциальная пара
GND Земля
24 HSOn (2) GND Земля
25 GND Земля HSIP (2) Приемник Lane 2,
Дифференциальная пара
26 GND Земля Синь (2)
27 HSOP (3) Передатчик переулок, дом 3,
Дифференциальная пара
GND Земля
28 HSOn (3) GND Земля
29 GND Земля HSIP (3) Приемник переулок, дом 3,
Дифференциальная пара
30 RSVD Зарезервированный Синь (3)
31 Зад # 2 Распознавание оперативного подключения GND Земля
32 GND Земля RSVD Зарезервированный

PCI-Express 8x контактов разъема

Прикрепите Сторона B Разъем Боковой разъем
# Название Описание Название Описание
1 +12 V +12 Вольт Зад № 1 Горячий плагин обнаружит присутствие
2 +12 V +12 Вольт +12 V +12 Вольт
3 RSVD Зарезервированный +12 V +12 Вольт
4 GND Земля GND Земля
5 SMCLK SMBus часы JTAG2 TCK
6 SMDAT SMBus данные JTAG3 TDI
7 GND Земля JTAG4 TDO
8 3,3 V 3,3 вольт JTAG5 TMS
9 JTAG1 + TRST # 3,3 V 3,3 вольт
10 3.3Vaux 3,3 вольт 3,3 V 3,3 вольт
11 WAKE # Ссылка реактивации PWRGD Питание исправно
Механический ключ
12 RSVD Зарезервированный GND Земля
13 GND Земля REFCLK + Ссылка часы
Дифференциальная пара
14 HSOP (0) Передатчик Lane 0,
Дифференциальная пара
REFCLK-
15 HSOn (0) GND Земля
16 GND Земля HSIP (0) Приемник Lane 0,
Дифференциальная пара
17 Зад # 2 Hotplug обнаружить Синь (0)
18 GND Земля GND Земля
19 HSOP (1) Передатчик Lane 1,
Дифференциальная пара
RSVD Зарезервированный
20 HSOn (1) GND Земля
21 GND Земля HSIP (1) Приемник Lane 1,
Дифференциальная пара
22 GND Земля Синь (1)
23 HSOP (2) Передатчик Lane 2,
Дифференциальная пара
GND Земля
24 HSOn (2) GND Земля
25 GND Земля HSIP (2) Приемник Lane 2,
Дифференциальная пара
26 GND Земля Синь (2)
27 HSOP (3) Передатчик переулок, дом 3,
Дифференциальная пара
GND Земля
28 HSOn (3) GND Земля
29 GND Земля HSIP (3) Приемник переулок, дом 3,
Дифференциальная пара
30 RSVD Зарезервированный Синь (3)
31 Зад # 2 Распознавание оперативного подключения GND Земля
32 GND Земля RSVD Зарезервированный
33 HSOP (4) Передатчик дорожка 4,
Дифференциальная пара
RSVD Зарезервированный
34 HSOn (4) GND Земля
35 GND Земля HSIP (4) Приемник переулок, 4,
Дифференциальная пара
36 GND Земля Синь (4)
37 HSOP (5) Передатчик Lane 5,
Дифференциальная пара
GND Земля
38 HSOn (5) GND Земля
39 GND Земля HSIP (5) Приемник Lane 5,
Дифференциальная пара
40 GND Земля Синь (5)
41 HSOP (6) Передатчик Lane 6,
Дифференциальная пара
GND Земля
42 HSOn (6) GND Земля
43 GND Земля HSIP (6) Приемник Lane 6,
Дифференциальная пара
44 GND Земля Синь (6)
45 HSOP (7) Передатчик Полоса 7,
Дифференциальная пара
GND Земля
46 HSOn (7) GND Земля
47 GND Земля HSIP (7) Приемник Lane 7,
Дифференциальная пара
48 Зад # 2 Распознавание оперативного подключения Синь (7)
49 GND Земля GND Земля

PCI-Express 16x контактов разъема

Прикрепите Сторона B Разъем Боковой разъем
# Название Описание Название Описание
1 +12 V +12 Вольт Зад № 1 Горячий плагин обнаружит присутствие
2 +12 V +12 Вольт +12 V +12 Вольт
3 RSVD Зарезервированный +12 V +12 Вольт
4 GND Земля GND Земля
5 SMCLK SMBus часы JTAG2 TCK
6 SMDAT SMBus данные JTAG3 TDI
7 GND Земля JTAG4 TDO
8 3,3 V 3,3 вольт JTAG5 TMS
9 JTAG1 + TRST # 3,3 V 3,3 вольт
10 3.3Vaux 3,3 вольт 3,3 V 3,3 вольт
11 WAKE # Ссылка реактивации PWRGD Питание исправно
Механический ключ
12 RSVD Зарезервированный GND Земля
13 GND Земля REFCLK + Ссылка часы
Дифференциальная пара
14 HSOP (0) Передатчик Lane 0,
Дифференциальная пара
REFCLK-
15 HSOn (0) GND Земля
16 GND Земля HSIP (0) Приемник Lane 0,
Дифференциальная пара
17 Зад # 2 Hotplug обнаружить Синь (0)
18 GND Земля GND Земля
19 HSOP (1) Передатчик Lane 1,
Дифференциальная пара
RSVD Зарезервированный
20 HSOn (1) GND Земля
21 GND Земля HSIP (1) Приемник Lane 1,
Дифференциальная пара
22 GND Земля Синь (1)
23 HSOP (2) Передатчик Lane 2,
Дифференциальная пара
GND Земля
24 HSOn (2) GND Земля
25 GND Земля HSIP (2) Приемник Lane 2,
Дифференциальная пара
26 GND Земля Синь (2)
27 HSOP (3) Передатчик переулок, дом 3,
Дифференциальная пара
GND Земля
28 HSOn (3) GND Земля
29 GND Земля HSIP (3) Приемник переулок, дом 3,
Дифференциальная пара
30 RSVD Зарезервированный Синь (3)
31 Зад # 2 Распознавание оперативного подключения GND Земля
32 GND Земля RSVD Зарезервированный
33 HSOP (4) Передатчик дорожка 4,
Дифференциальная пара
RSVD Зарезервированный
34 HSOn (4) GND Земля
35 GND Земля HSIP (4) Приемник переулок, 4,
Дифференциальная пара
36 GND Земля Синь (4)
37 HSOP (5) Передатчик Lane 5,
Дифференциальная пара
GND Земля
38 HSOn (5) GND Земля
39 GND Земля HSIP (5) Приемник Lane 5,
Дифференциальная пара
40 GND Земля Синь (5)
41 HSOP (6) Передатчик Lane 6,
Дифференциальная пара
GND Земля
42 HSOn (6) GND Земля
43 GND Земля HSIP (6) Приемник Lane 6,
Дифференциальная пара
44 GND Земля Синь (6)
45 HSOP (7) Передатчик Полоса 7,
Дифференциальная пара
GND Земля
46 HSOn (7) GND Земля
47 GND Земля HSIP (7) Приемник Lane 7,
Дифференциальная пара
48 Зад # 2 Распознавание оперативного подключения Синь (7)
49 GND Земля GND Земля
50 HSOP (8) Передатчик Lane 8,
Дифференциальная пара
RSVD Зарезервированный
51 HSOn (8) GND Земля
52 GND Земля HSIP (8) Приемник Lane 8,
Дифференциальная пара
53 GND Земля Синь (8)
54 HSOP (9) Передатчик Lane 9,
Дифференциальная пара
GND Земля
55 HSOn (9) GND Земля
56 GND Земля HSIP (9) Приемник Lane 9,
Дифференциальная пара
57 GND Земля Синь (9)
58 HSOP (10) Передатчик Lane 10,
Дифференциальная пара
GND Земля
59 HSOn (10) GND Земля
60 GND Земля HSIP (10) Приемник Lane 10,
Дифференциальная пара
61 GND Земля Синь (10)
62 HSOP (11) Передатчик Lane 11,
Дифференциальная пара
GND Земля
63 HSOn (11) GND Земля
64 GND Земля HSIP (11) Приемник Lane 11,
Дифференциальная пара
65 GND Земля Синь (11)
66 HSOP (12) Передатчик, д. 12,
Дифференциальная пара
GND Земля
67 HSOn (12) GND Земля
68 GND Земля HSIP (12) Приемник, д. 12,
Дифференциальная пара
69 GND Земля Синь (12)
70 HSOP (13) Передатчик Lane 13,
Дифференциальная пара
GND Земля
71 HSOn (13) GND Земля
72 GND Земля HSIP (13) Приемник Lane 13,
Дифференциальная пара
73 GND Земля Синь (13)
74 HSOP (14) Передатчик Lane 14,
Дифференциальная пара
GND Земля
75 HSOn (14) GND Земля
76 GND Земля HSIP (14) Приемник Lane 14,
Дифференциальная пара
77 GND Земля Син (14)
78 HSOP (15) Передатчик Lane 15,
Дифференциальная пара
GND Земля
79 HSOn (15) GND Земля
80 GND Земля HSIP (15) Приемник Lane 15,
Дифференциальная пара
81 Зад # 2 Горячие настоящее плагин обнаружит Синь (15)
82 RSVD № 2 Распознавание оперативного подключения GND Земля

Распиновка разъемов PCI-Exspress x1 x4 x8 x16

Pin Side B Connector Side A Connector
# Name Description Name Description
1 +12v +12 volt power PRSNT#1 Hot plug presence detect
2 +12v +12 volt power +12v +12 volt power
3 +12v +12 volt power +12v +12 volt power
4 GND Ground GND Ground
5 SMCLK SMBus clock JTAG2 TCK
6 SMDAT SMBus data JTAG3 TDI
7 GND Ground JTAG4 TDO
8 +3.3v +3.3 volt power JTAG5 TMS
9 JTAG1 +TRST# +3.3v +3.3 volt power
10 3.3Vaux 3.3v volt power +3.3v +3.3 volt power
11 WAKE# Link Reactivation PWRGD Power Good
Mechanical Key
12 RSVD Reserved GND Ground
13 GND Ground REFCLK+ Reference Clock
Differential pair
14 HSOp(0) Transmitter Lane 0,
Differential pair
REFCLK-
15 HSOn(0) GND Ground
16 GND Ground HSIp(0) Receiver Lane 0,
Differential pair
17 PRSNT#2 Hotplug detect HSIn(0)
18 GND Ground GND Ground
19 HSOp(1) Transmitter Lane 1,
Differential pair
RSVD Reserved
20 HSOn(1) GND Ground
21 GND Ground HSIp(1) Receiver Lane 1,
Differential pair
22 GND Ground HSIn(1)
23 HSOp(2) Transmitter Lane 2,
Differential pair
GND Ground
24 HSOn(2) GND Ground
25 GND Ground HSIp(2) Receiver Lane 2,
Differential pair
26 GND Ground HSIn(2)
27 HSOp(3) Transmitter Lane 3,
Differential pair
GND Ground
28 HSOn(3) GND Ground
29 GND Ground HSIp(3) Receiver Lane 3,
Differential pair
30 RSVD Reserved HSIn(3)
31 PRSNT#2 Hot plug detect GND Ground
32 GND Ground RSVD Reserved
33 HSOp(4) Transmitter Lane 4,
Differential pair
RSVD Reserved
34 HSOn(4) GND Ground
35 GND Ground HSIp(4) Receiver Lane 4,
Differential pair
36 GND Ground HSIn(4)
37 HSOp(5) Transmitter Lane 5,
Differential pair
GND Ground
38 HSOn(5) GND Ground
39 GND Ground HSIp(5) Receiver Lane 5,
Differential pair
40 GND Ground HSIn(5)
41 HSOp(6) Transmitter Lane 6,
Differential pair
GND Ground
42 HSOn(6) GND Ground
43 GND Ground HSIp(6) Receiver Lane 6,
Differential pair
44 GND Ground HSIn(6)
45 HSOp(7) Transmitter Lane 7,
Differential pair
GND Ground
46 HSOn(7) GND Ground
47 GND Ground HSIp(7) Receiver Lane 7,
Differential pair
48 PRSNT#2 Hot plug detect HSIn(7)
49 GND Ground GND Ground
50 HSOp(8) Transmitter Lane 8,
Differential pair
RSVD Reserved
51 HSOn(8) GND Ground
52 GND Ground HSIp(8) Receiver Lane 8,
Differential pair
53 GND Ground HSIn(8)
54 HSOp(9) Transmitter Lane 9,
Differential pair
GND Ground
55 HSOn(9) GND Ground
56 GND Ground HSIp(9) Receiver Lane 9,
Differential pair
57 GND Ground HSIn(9)
58 HSOp(10) Transmitter Lane 10,
Differential pair
GND Ground
59 HSOn(10) GND Ground
60 GND Ground HSIp(10) Receiver Lane 10,
Differential pair
61 GND Ground HSIn(10)
62 HSOp(11) Transmitter Lane 11,
Differential pair
GND Ground
63 HSOn(11) GND Ground
64 GND Ground HSIp(11) Receiver Lane 11,
Differential pair
65 GND Ground HSIn(11)
66 HSOp(12) Transmitter Lane 12,
Differential pair
GND Ground
67 HSOn(12) GND Ground
68 GND Ground HSIp(12) Receiver Lane 12,
Differential pair
69 GND Ground HSIn(12)
70 HSOp(13) Transmitter Lane 13,
Differential pair
GND Ground
71 HSOn(13) GND Ground
72 GND Ground HSIp(13) Receiver Lane 13,
Differential pair
73 GND Ground HSIn(13)
74 HSOp(14) Transmitter Lane 14,
Differential pair
GND Ground
75 HSOn(14) GND Ground
76 GND Ground HSIp(14) Receiver Lane 14,
Differential pair
77 GND Ground HSIn(14)
78 HSOp(15) Transmitter Lane 15,
Differential pair
GND Ground
79 HSOn(15) GND Ground
80 GND Ground HSIp(15) Receiver Lane 15,
Differential pair
81 PRSNT#2 Hot plug present detect HSIn(15)
82 RSVD#2 Hot Plug Detect GND Ground

Распайка - компьютерных устройств периферии

Внимание!!! Некоторые устройства могут иметь стандартные разъёмы и не стандартное подключение. Будьте бдительны!!!




      Разъемы данных (Южный мост):



  • Кабель для подключения дисководов(Floppi).


    Существуют как минимум два разных документа с разными данными:

    Русскоязычный вариант:

    Жилы с 10 по 16 после первого разъёма перекручены - необходимо для идентификации дисковода. Нечетные контакты - корпус.


  • IDE(Integrated Drive Electronics )(По правильному называется - ATA/ATAPI - Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).




    По такой схеме можно подключить индикатор активности.

  • SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).




    DVD slim sata (распиновка стандарта мини сата).

  • Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).



    USB 2.0 серии A, B и Mini


    USB 2.0 Микро USB


    Распиновка разъёма материнской платы для передней панели USB 2.0


  • Распиновка USB-разъемов 3.0 (Universal Serial Bus).




    USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.


    Распиновка разъёма материнской платы для передней панели USB 3.0

  • Распиновка AT клавиатуры.



  • Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).





    Схема заглушки для тестирования COM-порта.

    Схема заглушки для тестирования LPT-порта.

    Схема заглушки

    0 модемный кабель.
  • Раскладка  IEE 1394 на материнской плате




  • Распиновка  разьёма IEE 1394




    Разъемы данных (Северный мост):

  • Интерфейс AGP






  • PCI Express: x1, x4, x8, x16




    Чтобы видеокарта заработала в режиме x8 PCI Express, мы заклеили часть контактов скотчем.

    Та же самая видеокарта, но заклеено больше контактов. Она работает в режиме x4 PCI Express.

    Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

    Разъемы данных (Общее):

  • Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.













  • Обжим сетевого кабеля с разъёмом RJ45 (PC<>HUB, PC<>PC, HUB<>HUB).



  • Распайка разъёмов GSM устройств (некоторых моделей сотовых телефонов).



  • AUTO, MOTO



  • Приложение (при работе с любыми данными, нужно уметь эти данные расшифровывать!).



    На самом деле мануал составлен не нами, но отдать должное тут довольно много собрано для дела и обойти стороной мы это не смогли.

Источник http://forum.ru-board.com/topic.cgi?forum=27&topic=20390

Разборный гибкий удлиннитель PCI-E 1x -> 16x: перекуём кирку на...
Обычно домашний ПК обходится одной видеокартой, вставленной в PCI-E слот перпендикулярно материнской платой, или вообще встроенным видеоядром, но так бывает не всегда.

До недавнего времени удлиннители PCI-E были экзотикой. С ними сталкивались в основном сборщики серверного оборудования и энтузиасты, собиравшие ПК в уникальных корпусах наподобие такого:

Гибкий удлиннитель позволял расположить карту расширения параллельно материнской плате, за счёт чего можно было выиграть несколько сантиметров в толщине корпуса, или облегчить тепловой режим устройства, а в корпусах типа 1U по-другому было вообще никак.
Выглядели они тогда вот так:

Всё изменилось тогда, когда в широкие массы шагнул майнинг криптовалют.

Удлиннители оказались широко востребованы, так как без них 5-6-7-10-12-15 видеокарт в одну материнскую плату просто невозможно включить физически — одна видеокарта с учётом системы охлаждения занимает два(а иногда и три) слота по толщине и ещё требует рядом с собой хоть немного свободного пространства для доступа воздуха. Могут последовать возражения, что система жидкостного охлаждения позволяет уменьшить толщину «бутерброда» из плат, но на практике она при этом ещё и увеличит срок окупаемости фермы, так как качественный жидкостный теплообменник — довольно недешёвое изделие.

Одной из особенностей интерфейса PCI-E является совместимость устройств и шин с различной шириной.

Устройство, рассчитанное на ширину шины х1/х2/х4/х8, свободно работает в разъёме большей ширины, оставляя незадействованными часть линий данных, а видеокарта для шины с шириной х16, как правило, способна работать в разъёмах с меньшей шириной шины, хоть и на несколько сниженной скорости:

Больше результатов тестирования видеокарты на PCI-Express разной ширины можно увидеть тут. Разумеется, чем более качественные текстуры в игре, тем больше будет падение производительности. Особенно будут страдать при этом DX9-приложения.
Так как в майнинговых задачах даже пропускной способности интерфейса PCI-E x1 более чем достаточно, то за счёт этого появилась возможность снизить себестоимость удлиннителя путём исключения лишних линий. Изделие при этом стало выглядеть вот так:

Так как PCI-E x1 содержит всего 8 сигнальных линий(две дифференциальных пары линий данных, дифференциальная пара линий тактового сигнала REFCLK, линии сигналов WAKE# и PERST#), а мощные видеокарты в любом случае оборудованы разъёмами дополнительного питания, то стало возможным уложить весь требуемый набор сигнальных линий в один стандартный 9-жильный кабель USB 3.0, за счёт чего упростилась сборка. Изделие при этом приобрело следующий вид:

— Девайс приехал в антистатическом пакете с защёлкой.

В пакете — плата в разъём х1, плата с разъёмом х16, переходник SATA Power -> 6 pin и кабель USB 3.0(он же SuperSpeed). Длина гибкой части кабеля 530 мм, общая длина по окончаниям разъёмов 604 мм.

С разъёма SATA Power можно снять напряжения +12В(жёлтый провод), +5В(красный провод), +3,3В(оранжевый провод).

Платы PCI-Е требуют для своей работы напряжений +12В и +3,3В.

В данной версии девайса используется только линия +12В, +3,3В получается собственным преобразователем.

Для этого на плате с разъёмом х16 размещён step-down DC/DC конвертер.

В этом качестве использован FR9888,

к выходу которого подключен линейный стабилизатор AME1085.
Внешние размеры платы — 43 х 127 мм, расстояние между центрами крепёжных отверстий — 35 х 96 мм.
Качество монтажа хорошее, флюс отмыт.

Обратная сторона платы закрыта изолирующей накладкой.


На плате с разъёмом х1 кроме 9-контактного гнезда никаких элементов нет.

Сборка несложна — в разъём х16 ставится видеокарта, 9-контактные гнёзда соединяются имеющимся в комплекте кабелем,

разъём х1 подключается к материнской плате ПК, а блок питания подключается через оставшийся переходник на 6 pin.

После этого устройство готово к работе.

Видеокарта успешно запустилась и отрапортовала о работе в режиме х1.
Удлиннитель может также пригодиться, если имеющиеся платы расширения мешают одна другой, а ещё с его помощью можно подключить к ноутбуку внешнюю видеокарту, если нет желания платить 50+$ за готовый док.
Если в ноутбуке есть ExpressCard — всё просто, распаиваем провода согласно данной схеме:

Если нету — придётся пожертвовать старой картой miniPCI-E.
С неё удаляются все детали…

и провода распаиваются на освободившиеся места.

Если в корпусе ноутбука не хватает свободного места, то можно пожертвовать разъёмом для телефонной линии,

так как dial-up в наше время уже не актуален, а в нашей стране уже и не поддерживается основным провайдером.

Полностью собранный переходник.

После установки в переходник PCIe-miniPCIe конструкция получилась вот такая:

И на тестовом настольном ПК она не запустилась. Подозреваю, что подесятка разъёмов на пути сигнала вносят слишком большие неоднородности в линии связи, поэтому опыты, видимо, придётся временно приостановить до тех пор, пока у меня не появится ноутбучная плата, которой будет в случае чего не жалко.

Вывод: устройство полностью работоспособно в рамках заявленной производителем функциональности и рекомендуется к покупке тем, кто занимается ремонтом и диагностикой компьютерного железа. Длина кабеля позволяет вытянуть разъём для видеокарты из корпуса на стол и не дёргать каждый раз крышку и материнскую плату.

PCI Express Mini Card (Mini PCIe) распиновка и описание @ pinoutguide.com

PCI Express Mini Card (also known as Mini PCI Express, Mini PCIe, and Mini PCI-E) is a replacement for the Mini PCI form factor based on PCI Express. It is developed by the PCI-SIG. The host device supports both PCI Express and USB  2.0 connectivity, and each card uses whichever the designer feels most appropriate to the task. Most laptop computers built after 2005 are based on PCI Express and can have several Mini Card slots.

Top side Bottom side
1   2 3.3V
3 Reserved**** 4 GND
5 Reserved**** 6

1.5V

7 CLKREQ# 8 VCC**
9 GND 10 I/O**
11 REFCLK- 12 CLK**
13 REFCLK+ 14 RST**
15 N/C or GND 16 VPP**
Mechanical key
17 Reserved 18 GND
19 Reserved 20 Reserved***
21 GND 22 PERST#
23 PERn0 24 +3.3Vaux
25 PERp0 26 GND
27 GND 28 +1.5V
29 GND 30 SMB_CLK
31 PETn0 32 SMB_DATA
33 PETp0 34 GND
35 GND 36 USB_D-
37 Reserved* 38 USB_D+
39 Reserved* 40 GND
41 Reserved* 42 LED_WWAN#
43 Reserved* 44 LED_WLAN#
45 Reserved* 46 LED_WPAN#
47 Reserved* 48 +1.5V
49 Reserved* 50 GND
51 Reserved* 52 +3.3V

*Reserved for future second PCI Express Lane (if needed). Pin 51 has changed to be W_DISABLE2#
**Reserved for future Subscriber Identity Module (SIM) interface (if needed)
***Reserved for future wireless disable signal (if needed)
****Reserved for future wireless coexistence control interface (if needed)

Графическая карта PCI-E 6-контактный и 8-контактный разъемы Объяснение

(* В этом сообщении могут содержаться партнерские ссылки, что означает, что я могу получить небольшую комиссию, если вы решите купить по ссылкам, которые я предоставляю (без дополнительной оплаты для вас). Спасибо за поддержку работы, которую я разместил на этом сайте!)

Графическая карта является основным компонентом ПК и обычно потребляет больше энергии по сравнению с другими компонентами. Бюджетный уровень или некоторые видеокарты среднего уровня начального уровня питаются только от слота PCI Express x16, но для работы видеокарт среднего и высокого класса требуется внешнее питание от блока питания.Внешнее питание для этих мощных видеокарт поступает от 6-контактных и 8-контактных разъемов питания PCI-Express от блока питания. Здесь я собираюсь обсудить требования к питанию видеокарты и ее разъемы питания PCI-E.

Необходимо прочитать: Лучший бюджетный источник питания для видеокарт

Разъемы питания графической карты

Вот различные разъемы, через которые видеокарты получают питание.

PCI Express x16 разъем

Каждая современная видеокарта поставляется с разъемом PCI Express x16, который входит в PCI Express x16 слот вашей материнской платы.Разъем PCI Express x16 соединяет вашу графику с материнской платой и является единственным интерфейсом, через который происходит связь. Слот PCI Express x16 может обеспечить максимум 75 Вт графической карте, что достаточно для видеокарт начального уровня, низкопрофильных и бюджетных видеокарт. Даже некоторые видеокарты среднего уровня могут работать на питании только от слота PCI Express x16, но для видеокарт среднего класса и видеокарт высокого класса требуется внешнее питание от блока питания через 6-контактный и 8-контактный разъемы питания.Ниже вы можете увидеть разъем PCI-Express x16 видеокарты.

pci-express-x16-connector

6-контактный разъем

6-контактный разъем питания может подавать 75 Вт на видеокарту. Так что если энергопотребление вашей видеокарты превышает 75 Вт, то для ее работы у нее будет один 6-контактный разъем питания PCI-E. Максимальная потребляемая мощность графической карты с одним 6-контактным разъемом питания может составлять 150 Вт, поскольку она будет получать 75 Вт из разъема PCI Express x16 и 75 Вт из 6-контактного разъема.Большинство видеокарт среднего класса от Nvidia и AMD поставляются с 6-контактным разъемом питания.

PCI-E-power-connectors-in-graphics-card

8-контактный разъем

8-контактный разъем питания может выдавать максимум 150 Вт на вашу видеокарту. Таким образом, если энергопотребление вашей видеокарты превышает 150 Вт, то она обязательно будет оснащена 8-контактным разъемом или двумя 6-контактными разъемами. Видеокарта с одним 8-контактным разъемом питания может потреблять максимум 225 Вт, 75 Вт от слота PCI Express x16 и 150 Вт от 8-контактного разъема от блока питания.Новейшие видеокарты класса High-end поставляются с 8-контактным разъемом питания, а некоторые энергоемкие топовые видеокарты могут иметь как 6-контактные и 8-контактные разъемы, так и два 8-контактных разъема. Максимальная потребляемая мощность графической карты с 6-контактным и 8-контактным разъемами составляет 300 Вт (75 Вт + 75 Вт + 150 Вт).

Выезд: Лучший блок питания для видеокарт класса High-End

Ниже вы можете увидеть топовую видеокарту Nvidia GeForce GTX 1080 Ti с 8-контактным и 6-контактным разъемами.Эта карта имеет максимальную потребляемую мощность 250 Вт.

graphics-card-pcie-6pin-and-8pin-power-connectors

Читайте также:

Преобразователи или адаптеры для 6-контактных и 8-контактных разъемов

Если в вашем блоке питания нет 6-контактного или 8-контактного разъема, вы можете попробовать эти 6-контактные и 8-контактные преобразователи или кабели адаптера питания для питания видеокарты.

4-контактный переходной кабель Molex на 6-контактный PCI-E - Если для вашей видеокарты требуется 6-контактный разъем питания, но у вашего блока питания его нет, вы можете использовать этот 4-контактный преобразователь Molex в 6-контактный для питания вашей видеокарты.Некоторые преобразователи требуют два 4-контактных преобразователя Molex, а некоторые требуют один. Вы можете проверить весь диапазон по ссылке, приведенной ниже.

4-pin-molex-to-6-pin-PCI-E-power-cable

4-контактный кабель адаптера питания Molex - 8-контактный PCIe - Этот кабель адаптера питания использует два стандартных 4-контактных разъема Molex и преобразует его в 8-контактный разъем питания PCIe для использования в средне- и высокопроизводительной графике карты.

4pin-molex-to-8pin-pcie-power-adapter-cable

Кабель адаптера 6-контактный к 8-контактному PCI-E - Если ваша видеокарта требует 8-контактный разъем, но блок питания имеет только 6-контактный разъем, то вы можете использовать этот 6-контактный и 8-контактный разъем или кабель адаптера для питания вашей высококачественной видеокарты.

6-pin-PCI-E-to-8-pin-PCI-E-power-cable

Кабель адаптера SATA - 6-контактный PCI-E - Этот адаптер преобразует разъем SATA в 6-контактный разъем питания для вашей видеокарты. Если у вас не хватает разъемов Molex, вы можете использовать этот конвертерный кабель или адаптер.

SATA-to-6-pin-PCI-E-power-cable

Адаптерный кабель SATA к 8-контактному PCI-E - Если ваша видеокарта имеет 8-контактный разъем, но в вашем блоке питания нет ни 6-контактного, ни 8-контактного разъема, то вы можете использовать этот преобразователь SATA в 8-контактный кабель для питания вашей видеокарты.Этот кабель адаптера питания использует два разъема SATA для одного 8-контактного разъема питания.

SATA-to-8-pin-PCI-E-power-cable

Важное примечание: Всегда лучше отдавать предпочтение разъемам Molex над разъемами SATA для питания PCIe, поскольку разъемы Molex могут обеспечивать больший ток и более толстые провода. Это предотвращает любую вероятность выгорания, если ваша видеокарта потребляет больше энергии из-за разгона или более высокой нагрузки.

Потребляемая мощность для видеокарт

Максимальное энергопотребление видеокарт на основе различных типов разъемов.

Максимальная потребляемая видеокарта в ваттах
PCI Express x16 6-контактный разъем 8-контактный разъем Общая мощность
75 Вт - - 75 Вт
75 Вт 1 х 75 Вт - 150 Вт
75 Вт - 1 х 150 Вт 225 Вт
75 Вт 2 x 75 Вт - 225 Вт
75 Вт 1 х 75 Вт 1 х 150 Вт 300 Вт
75 Вт - 2 x 150 Вт 375 Вт (редкий и выше спецификации)

Если у вас есть какие-либо вопросы или сомнения относительно видеокарт или их энергопотребления, не стесняйтесь спрашивать меня, оставив комментарий ниже.

,Схема расположения контактов

PCI Express Mini Card (Mini PCIe) @ pinoutguide.com

Мини-карта PCI Express

(также известная как Mini PCI Express, Mini PCIe и Mini PCI-E) является заменой форм-фактору Mini PCI на основе PCI Express. Он разработан PCI-SIG. Хост-устройство поддерживает как PCI Express, так и USB 2.0, и каждая карта использует то, что разработчик считает наиболее подходящим для этой задачи. Большинство ноутбуков, выпущенных после 2005 года, основаны на PCI Express и могут иметь несколько слотов Mini Card.

Верхняя сторона Нижняя сторона
1 2 3,3 В
3 Зарезервировано **** 4 GND
5 Зарезервировано **** 6

1.5В

7 CLKREQ # 8 VCC **
9 GND 10 I / O **
11 REFCLK- 12 CLK **
13 REFCLK + 14 RST **
15 N / C или GND 16 ВПП **
Механический ключ
17 Зарезервировано 18 GND
19 Зарезервировано 20 Зарезервировано ***
21 GND 22 PERST #
23 PERn0 24 +3.3 Vaux
25 PERp0 26 GND
27 GND 28 + 1,5 В
29 GND 30 SMB_CLK
31 PETn0 32 SMB_DATA
33 PETp0 34 GND
35 GND 36 USB_D-
37 зарезервировано * 38 USB_D +
39 зарезервировано * 40 GND
41 зарезервировано * 42 LED_WWAN #
43 зарезервировано * 44 LED_WLAN #
45 зарезервировано * 46 LED_WPAN #
47 зарезервировано * 48 +1.5 В
49 зарезервировано * 50 GND
51 зарезервировано * 52 + 3,3 В

* Зарезервировано для будущей второй линии PCI Express Lane (при необходимости). Контакт 51 изменен на W_DISABLE2 #
** Зарезервировано для будущего интерфейса модуля идентификации абонента (SIM) (при необходимости)
*** Зарезервировано для будущего беспроводного сигнала отключения (при необходимости)
**** Зарезервировано для будущего беспроводного интерфейса управления сосуществованием (при необходимости)

,

Взлом питания GPU PCIe


До недавнего времени я никогда особо не задумывался о разъемах питания PCIe. Три 12 силовых и три заземляющих провода - все, что я думал о них. Мне показалось странным, что 8-контактные разъемы просто добавили еще два заземляющих контакта, а не другой вывод питания, но никогда не удосужились разобраться в этом. Все изменилось, когда я получил новую видеокарту с одним 8-контактным разъемом.

Моя старая карта имела два 6-контактных разъема, к которым я подключил 1-2 разветвителя 18AWG.Он был подключен к кабелю питания 16AWG PCIe, который рассчитан примерно на 200 Вт при падении напряжения ниже 0,1 В. Моя новая карта с одним 8-контактным разъемом не включится, если будет установлен только 6-контактный разъем. Используя мой мультиметр для проверки непрерывности между контактами, я понял, что это не просто ряд 12В контактов, а ряд заземляющих контактов. Между тремя контактами 12 В была непрерывность, а между тремя, как я думал, было пять заземляющих контактов. После поиска распиновки разъема питания PCIe я выяснил почему.

Диаграмма, отредактированная с http://www.overclock.net/a/gpu-and-cpu-power-connections

Очевидно, что некоторые 6-контактные кабели PCIe имеют только 2 провода 12 В, 2 заземления и заземленный чувствительный провод (синий на диаграмма выше). Всего с двумя проводами 12 В у хрупкого 18-дюймового кабеля питания 20AWG PCIe будет падение напряжения более 0,1 В при напряжении 75 Вт. Поскольку 8-контактный разъем имеет три 12-контактных контакта, он может обеспечить на 50% больше энергии. Мой 6-контактный 16AWG PCIe Кабель будет иметь падение напряжения всего 40 мВ при 75 Вт, поэтому мне просто нужно было придумать, как обмануть карту GPU, думая, что я подключил 8-контактный разъем.Способ сделать это - заземлить 2-й контакт чувствительности (зеленый на рисунке выше).

Я не хотел, чтобы модификация была постоянной, поэтому пайка провода к сенсорному штырю закончилась. Разъемы питания PCIe используют те же контакты, что и разъемы питания ATX, и у меня был старый разъем питания ATX, который я вырезал из неисправного блока питания. Чтобы вытащить один из гнездовых контактов из разъема ATX, я использовал ножовку, чтобы разрезать разъем ATX. Не красиво, но я не производитель, я хакер. 🙂 Я снял конец провода (красный на первой фотографии), обмотав оголенную часть провода вокруг винта, который удерживает кронштейн карты в корпусе.Я включил компьютер, и видеокарта работала отлично.

В поисках более чистого решения я решил сделать проволочную перемычку, чтобы она проходила между чувствительным штифтом и соседним заземлением. Я также провел некоторые поиски лучших способов удаления женских контактов из разъемов. Для этого у overclock.net есть хорошая техника с использованием скоб. Когда скрепок не хватило, чтобы вытащить контакты, я обнаружил, что готовый пробойник помогает мне.


Вот конечный результат, используя марретту (проволочную гайку), чтобы сделать перемычку:

ОБНОВЛЕНИЕ:
Посмотрите мой пост, посвященный Powering GPU Mining Rigs.,Схема расположения выводов блока питания

AT @ pinouts.ru

Блок питания AT подает напряжение +5 В, +12 В, -5 В и -12 В с помощью двух шестиконтактных разъемов. Несколько новых плат использовали дополнительный разъем для напряжения +3,3 В. Обратите внимание, что эти разъемы необходимо устанавливать на материнскую плату таким образом, чтобы черные провода располагались по центру, иначе ваше оборудование будет повреждено.

P8 AT разъем питания

Pin Имя Цвет Описание
1 PG оранжевый Мощность Хорошая, +5 В пост. Тока, когда все напряжения стабилизируются.
2 + 5В Красный +5 В постоянного тока (или н / с)
3 + 12В Желтый +12 В постоянного тока
4 -12В Blue -12 В постоянного тока
5 GND черный Земля
6 GND черный Земля

P9 AT разъем питания

Pin Имя Цвет Описание
1 GND черный Земля
2 GND черный Земля
3 -5В белый или желтый -5 В постоянного тока
4 + 5В Красный +5 В постоянного тока
5 + 5В Красный +5 В постоянного тока
6 + 5В Красный +5 В постоянного тока

Кабельный разъем Molex 90331.

Оригинальный ПК дебютировал в 1981 году и использовал два кабеля для подключения блока питания к материнской плате. Два кабеля вставляются рядом в разъемы материнской платы. Иногда они имеют ключ, поэтому они подключаются только одним способом, а иногда нет. Даже если они набраны, вы можете вставить их неправильно, если приложите немного усилий. Вы всегда должны помнить, чтобы подключить их так, чтобы черные провода были рядом друг с другом.

В старых ПК почти все микросхемы работали непосредственно от 5-вольтовой шины.В результате блок питания выдает большую часть мощности при 5 вольт. Есть три или четыре линии, посвященные 5-вольтовой шине. Другая главная шина - 12 вольт. Это использовалось прежде всего для запуска дисководов, двигателей и вентиляторов. Два отрицательных рельса являются источниками смещения, которые должны обеспечивать только небольшое количество тока.


Разъем источника питания P10 AT aux (для некоторых системных плат Dell Socket 5, 7 и 8)

Pin

Наименование Цвет Описание
1 GND черный Земля
2 GND черный Земля
3 GND черный Земля
4 3.3v Зеленый +3,3 В постоянного тока
5 3,3 В Зеленый +3,3 В постоянного тока
6 3,3 В Зеленый +3,3 В постоянного тока

,

Отправить ответ

avatar
  Подписаться
Уведомление о
