Изготовление шлейфов. Ремонт шлейфов в электронике: пошаговая инструкция по восстановлению

Как отремонтировать порванный шлейф в телефоне, плеере или другой электронике. Какие инструменты понадобятся для ремонта шлейфа. Пошаговая инструкция по восстановлению контактов шлейфа своими руками. Как припаять новые проводники к поврежденному шлейфу.

Что такое шлейф в электронике и почему он выходит из строя

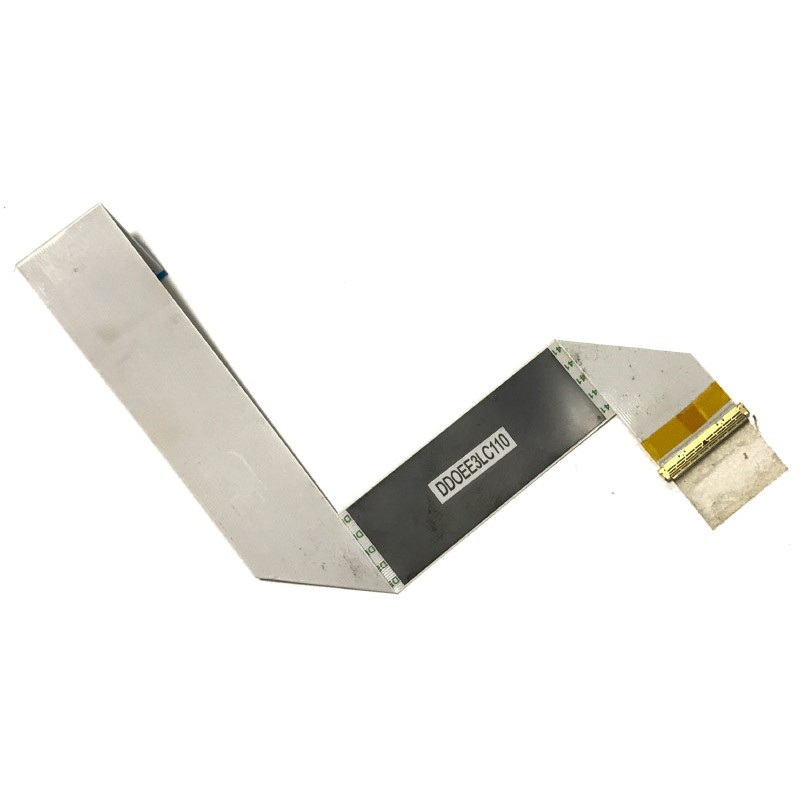

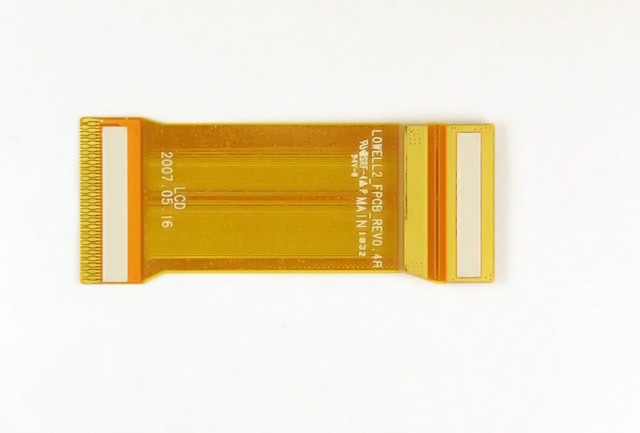

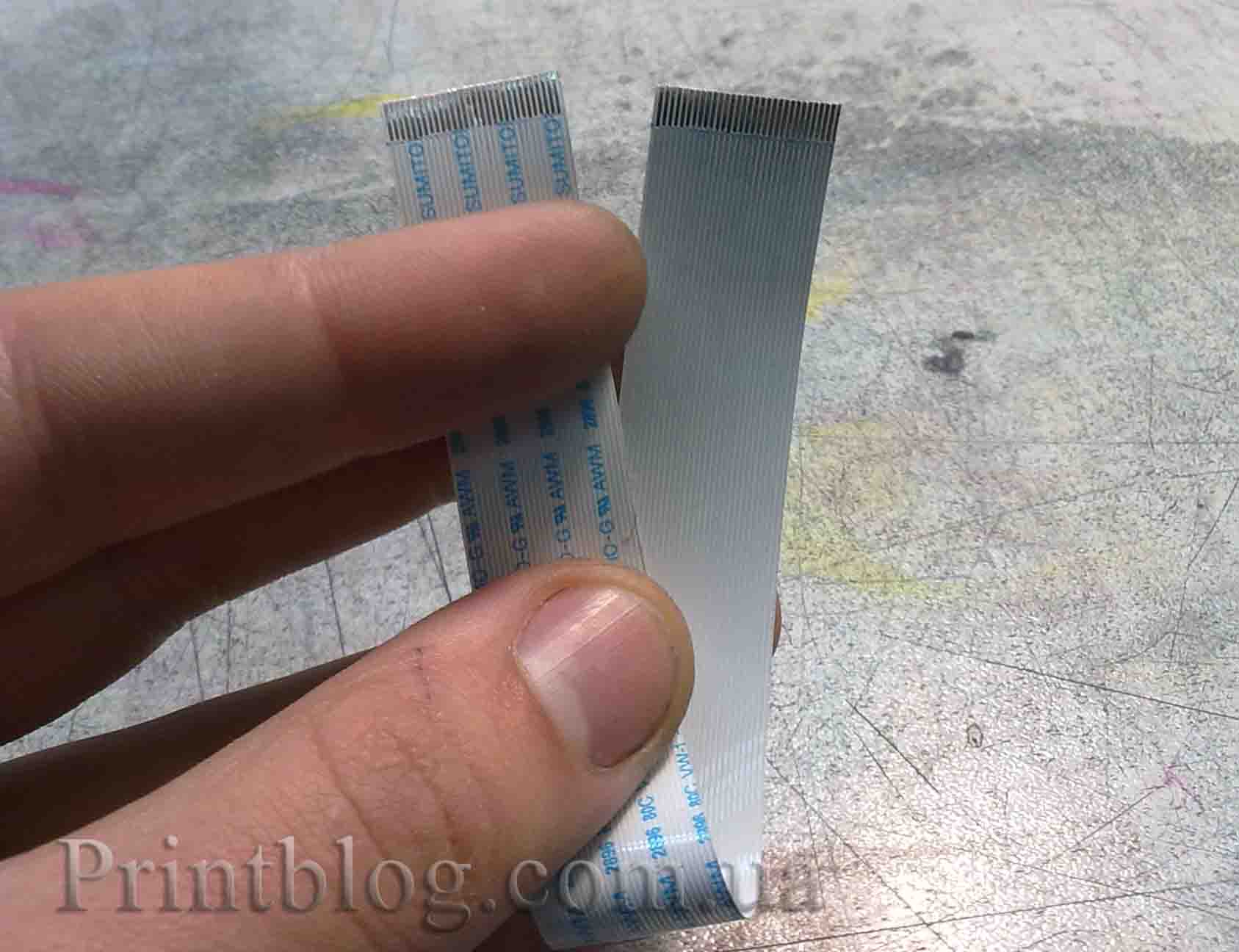

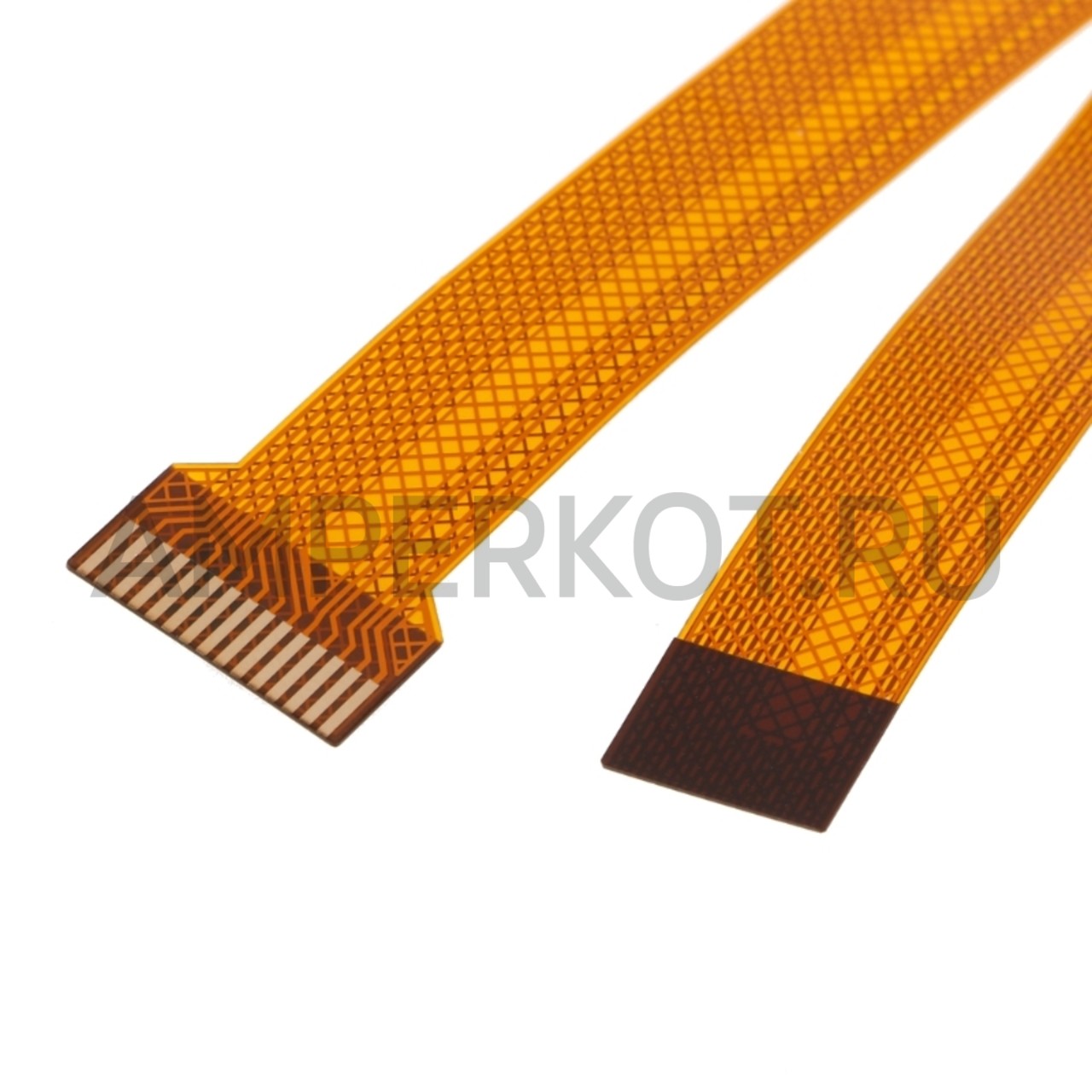

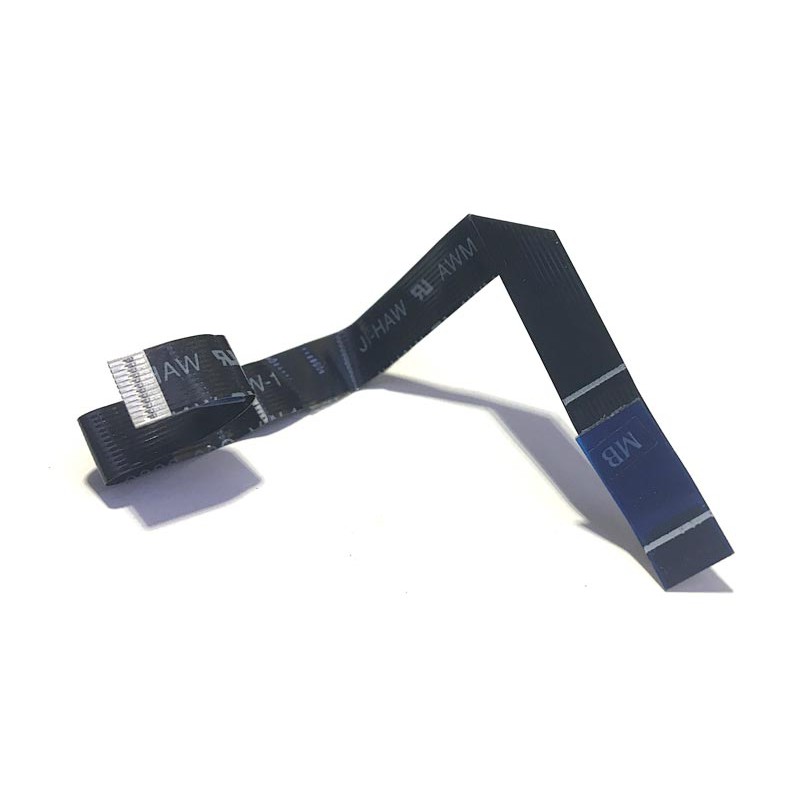

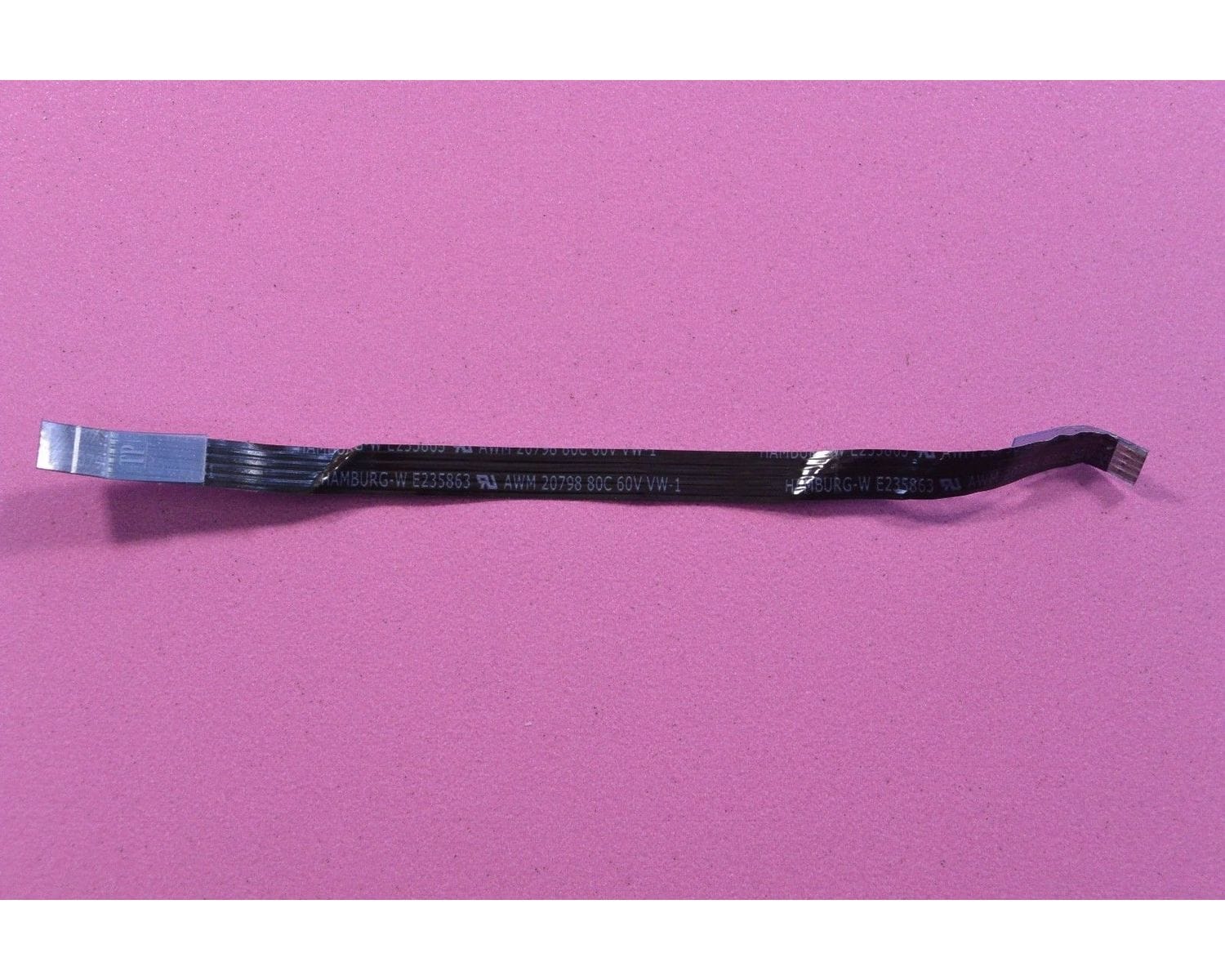

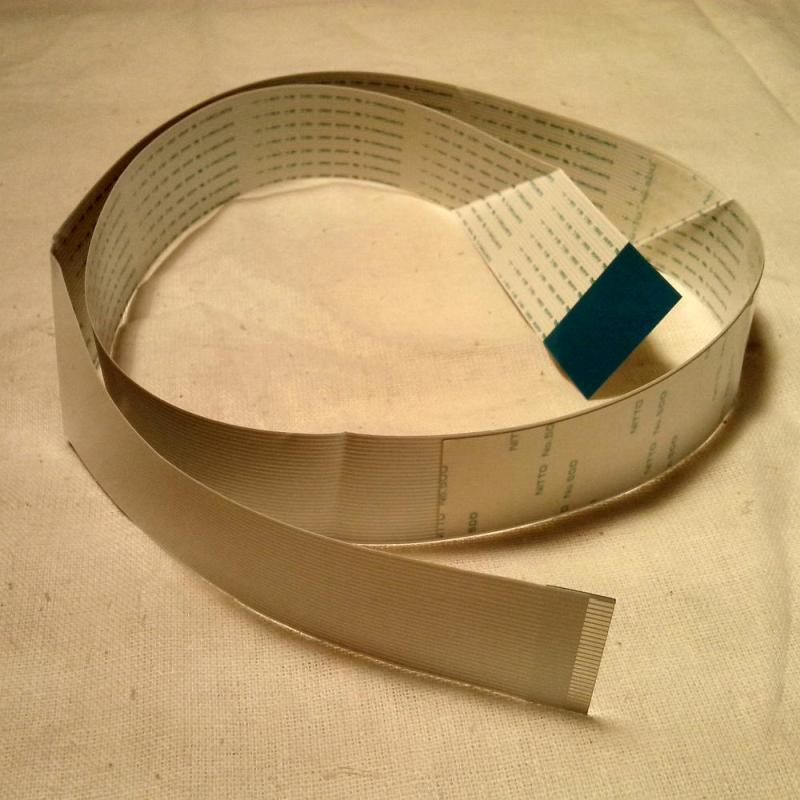

Шлейф — это плоский гибкий кабель, соединяющий различные компоненты электронных устройств. Он используется для передачи электрических сигналов и питания между платами и модулями. Шлейфы часто применяются в следующей технике:

• Мобильные телефоны
• Ноутбуки
• Планшеты
• Плееры
• Принтеры
• Фотоаппараты

Наиболее распространенные причины выхода шлейфов из строя:

• Механические повреждения при падении или ударе устройства
• Перегибы и переломы в местах частого изгиба
• Отслоение контактных площадок
• Обрывы отдельных дорожек из-за усталости материала

Как определить, что шлейф вышел из строя

О неисправности шлейфа могут свидетельствовать следующие признаки:

• Устройство не включается или работает нестабильно
• Не работает дисплей или отдельные его сегменты
• Пропадает звук или изображение при определенном положении корпуса
• Не реагируют отдельные кнопки клавиатуры

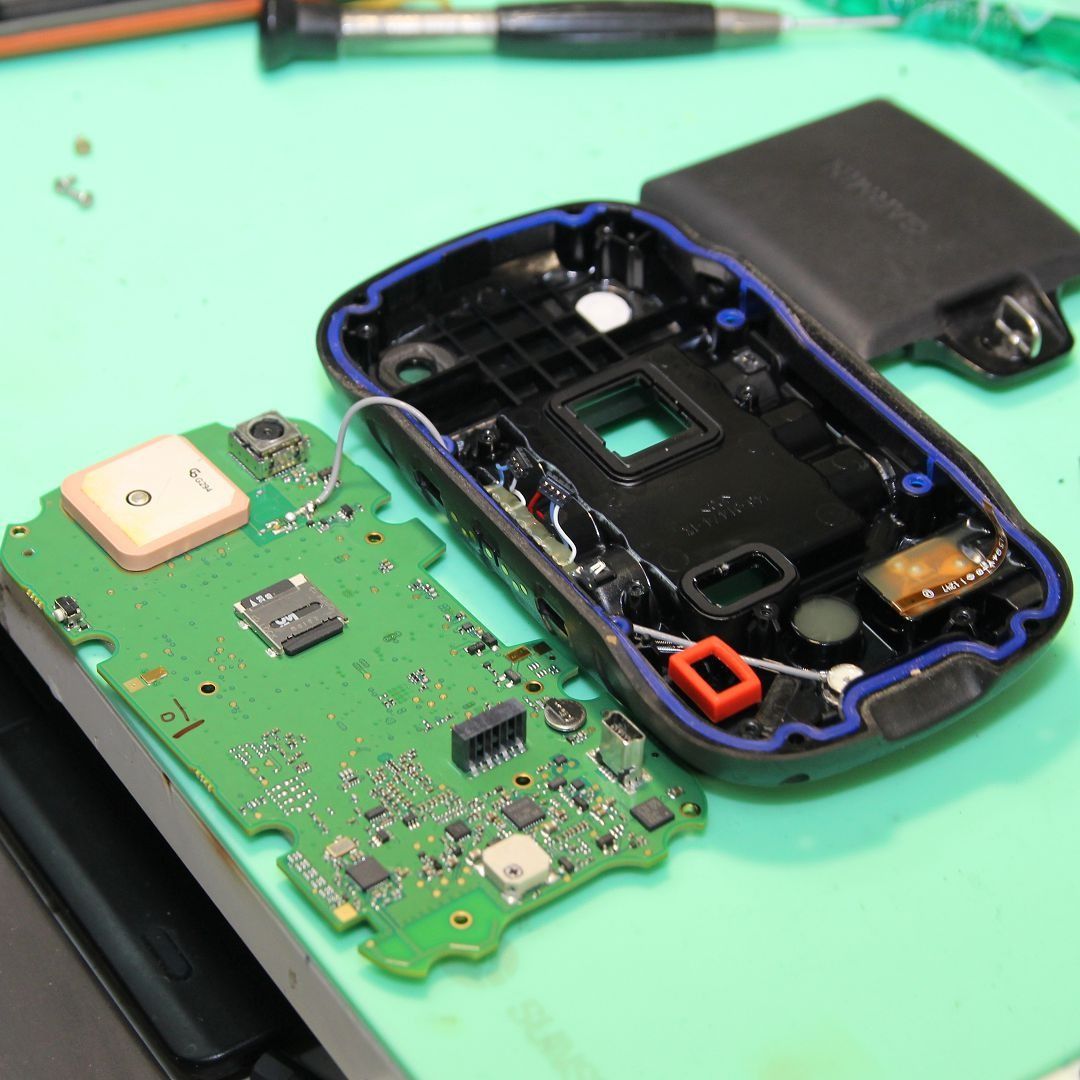

Для точной диагностики нужно разобрать устройство и визуально проверить целостность шлейфа, а также прозвонить его контакты мультиметром.

Необходимые инструменты и материалы для ремонта шлейфа

Для восстановления поврежденного шлейфа потребуются:

• Паяльник мощностью 25-40 Вт
• Припой и флюс
• Тонкие монтажные провода
• Острый нож или скальпель
• Пинцет
• Лупа или микроскоп
• Мультиметр
• Изоляционная лента

Пошаговая инструкция по ремонту шлейфа

1. Подготовка шлейфа

Аккуратно очистите поврежденный участок шлейфа от грязи и окислов. Острым ножом снимите верхний слой изоляции с дорожек на расстоянии 1-2 мм от места обрыва. Залудите оголенные участки дорожек.

2. Подготовка ремонтных проводников

Нарежьте тонкие монтажные провода нужной длины. Зачистите и залудите их концы. Удобно использовать провода от старых наушников — они тонкие и гибкие.

3. Припаивание проводников

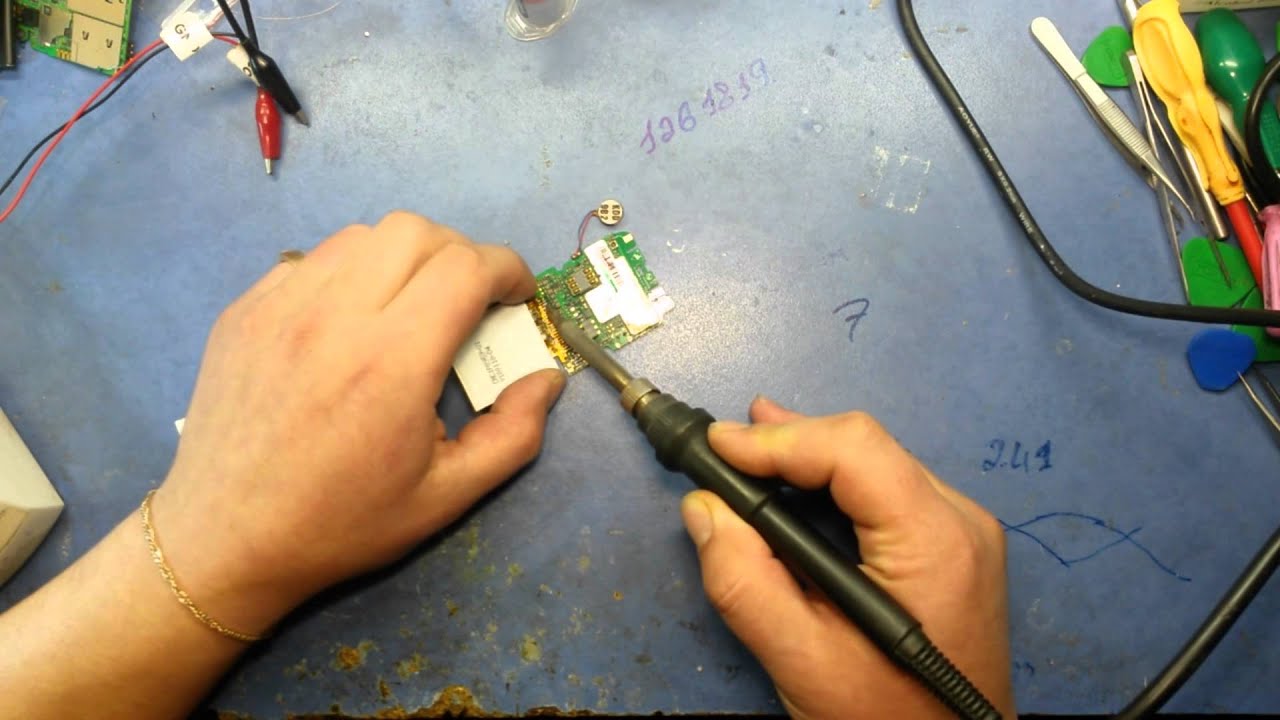

Припаяйте подготовленные проводники к лужёным участкам дорожек шлейфа. Для удобства можно делать это «лесенкой», располагая места пайки на разном расстоянии.

4. Изоляция

Заизолируйте места пайки тонкой изолентой или термоусадочными трубками. Следите, чтобы изоляция не мешала гибкости шлейфа.

5. Проверка

Прозвоните восстановленные контакты мультиметром. Убедитесь в отсутствии замыканий между соседними дорожками.

Особенности ремонта разных типов шлейфов

Ремонт одностороннего шлейфа

Односторонние шлейфы ремонтировать проще всего. Достаточно припаять проводники к поврежденным дорожкам с одной стороны.

Восстановление двустороннего шлейфа

При ремонте двусторонних шлейфов нужно восстанавливать дорожки с обеих сторон. Это требует большей аккуратности, чтобы не повредить дорожки на противоположной стороне при пайке.

Ремонт шлейфов с мелким шагом

Шлейфы с очень тонкими дорожками сложнее ремонтировать из-за риска замыкания. Здесь может потребоваться микроскоп и специальный паяльник с тонким жалом.

Профилактика повреждений шлейфов

Чтобы избежать частых поломок шлейфов, соблюдайте следующие правила:

• Не допускайте резких изгибов шлейфов
• Аккуратно обращайтесь с устройствами, не роняйте их
• При разборке техники не тяните за шлейфы
• Используйте защитные чехлы для мобильных устройств

Когда ремонт шлейфа невозможен

В некоторых случаях восстановить шлейф не получится:

• При множественных повреждениях по всей длине
• Если шлейф расслоился или потерял эластичность
• При отслоении контактных площадок от основы
• Если шлейф имеет слишком малый шаг дорожек

В таких ситуациях придется заменить шлейф целиком на новый. Это может быть дешевле и надежнее самостоятельного ремонта.

Заключение

Ремонт шлейфов — достаточно кропотливая, но вполне выполнимая задача при наличии необходимых инструментов и навыков пайки. Восстановив шлейф своими руками, вы сможете вернуть к жизни нерабочее электронное устройство и сэкономить на покупке нового. Однако помните, что неправильный ремонт может привести к замыканиям и более серьезным поломкам. При отсутствии опыта лучше обратиться к специалистам.

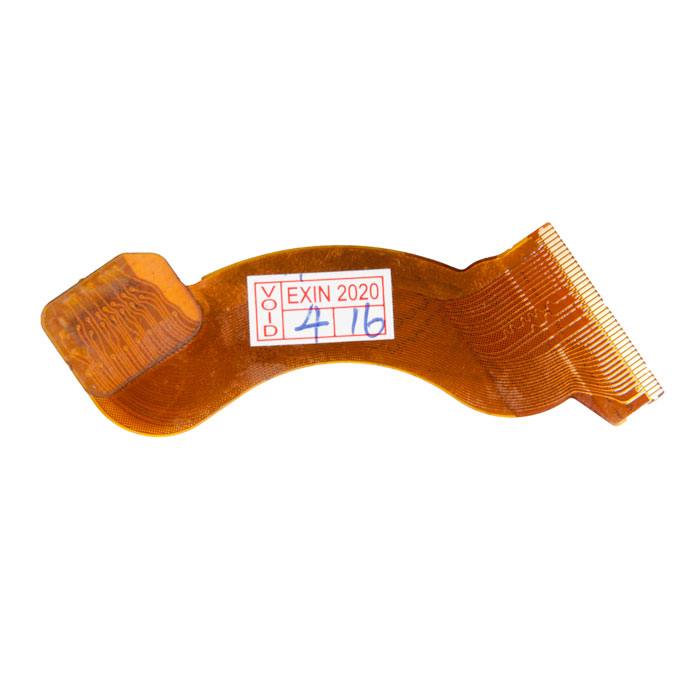

Изготовление шлейфов

Компания Renome предлагает своим партнерам и заказчикам услуги по изготовлению полиамидных гибких шлейфов, жгутов, кабелей, а также по изготовлению разъемов любых объемов и конфигураций. Имея в наличии оборудование для нарезки и зачистки провода и обжимки разного рода контактов, опытные специалисты компании способны изготовить соединительные изделия любой сложности — со сложной топологией и сложным внешним краем, для электронных изделий от опытного образца до крупносерийного производства с высоким качеством и в минимальные сроки.

Наиболее широкое использование в качестве основ шлейфов получили полиамидные пленки, которые благодаря хорошим электрофизическим свойствам характеризуются высокой устойчивостью к термовоздействию (гибкость пленок сохраняется в широком диапазоне: от температур жидкого азота до 673 К), отсутствием существенных газовыделений и отличной износостойкостью. Доминирующим технологическим направлением изготовления является субтрактивная технология, предполагающая использование фольгированных медью гибких полиамидных пленок, фотопечати и травления металла с последующим обслуживанием монтажных выходов.

Ассортимент продукции, изготавливаемой компанией Renome

Сотрудники, работающие на нашем предприятии, — это специалисты с многолетним опытом. Они легко и быстро могут выполнить любой заказ по изготовлению шлейфов — односторонних, двусторонних, многослойных, с переходными отверстиями, с металлизацией, с лужением, с укреплением, с установкой компонентов. Также, компанией Renome принимаются заказы на изготовление односторонних, двусторонних и многослойных печатных плат, монтаж электронных компонентов.

Изготовление шлейфов и печатных плат происходит по чертежам заказчика в течение нескольких недель. Все заказы выполняются в соответствии с документацией, предоставленной заказчиком. В случае возникновения вопросов, специалисты нашего предприятия помогут в выборе современных комплектующих изделий и в разработке конструкторской документации.

Преимущества изготовления шлейфов в компании Renome

Структурное подразделение компании Renome контролирует соответствие готовой продукции требованиям заказчика и предотвращает бракам. Для этого мы выполняем:

• Входной контроль комплектации, материалов и изделий.
• Контроль за ходом производственного процесса.
• Выходной контроль продукции.

Приглашаем к сотрудничеству организации, торгующие электронными компонентами. Надеемся на долгосрочное и взаимовыгодное сотрудничество.

Вернуться назад

Заказать гибко-жесткие печатные платы с доставкой по России

Сегодня сложно представить жизнь без электроники, а электроника, в свою очередь, невозможна без печатных плат. Они служат основанием для закрепления отдельных элементов электроники, и именно на платы наносится токопроводящий рисунок. От того, насколько качественно выполнена плата, зависит дальнейшее качество работы техники, срок службы и функционал.

Гибко-жесткие печатные платы как один из видов основания для изготовления электроники

На практике используются несколько видов плат, и один из наиболее востребованных сегодня – гибко-жесткие печатные платы. Их конструкция выглядит как шлейф, на определенных участках которого закреплены жесткие пластины. На эти пластины и нанесен токопроводящий рисунок. Используются такие платы в различных видах техники – фотоаппаратах, телефонах, компьютерах и так далее. Кроме того, их применяют в авиастроении, автомобилестроении, в спутниковых навигационных системах и других отраслях.

С помощью гибко-жестких плат обеспечивается надежная связка, по которой беспрепятственно идет ток, но кроме того они обладают и рядом других преимуществ:

• Гибкие стенки плат существенно экономят вес и объем.
• С помощью таких плат можно создавать трехмерные конфигурации.
• В гибкой части платы печатные схемы допустимо разворачивать под произвольным углом, таким образом обеспечивая возможность использования нескольких разъемов.
• Сборка приборов и техники с использованием гибко-жестких плат происходит гораздо быстрее и легче, а значит, меньше и стоимость сборки.
• Раз легче собирать, значит меньше ошибок совершается при сборке, то есть меньше брака при производстве.

Производство гибко-жестких печатных плат: особенности процесса

• В качестве исходного материала используется диэлектрик полиимид. Пластина из этого материала с обеих сторон покрывается слоем медной фольги.
• На заготовку наносится фоторезист – материал, чувствительный к свету.
• Фоторезист экспонируется по подготовленному шаблону.
• Далее нужно проявить изображение на фоторезисте. Рисунок фоторезиста нужен для того, чтобы в дальнейшем защитить медные элементы проводников от травящего раствора.
• Травление меди с использованием специального раствора.
• Удаление фоторезиста. На диэлектрическом основании остается медный рисунок, предусмотренный шаблоном.
• Заготовка запрессовывается защитной пленкой.

Перечисленные этапы входят в процесс создания гибкой части. После того собираются внешние (жесткие) слои платы.

Производство гибко-жестких печатных плат по ГОСТу на выгодных условиях

Уже много лет подряд наша компания занимается контрактным производством высококачественных компонентов для электроники. Изготовление гибко-жестких печатных плат – одно из главных направлений деятельности компании.

В год мы выпускаем тысячи квадратных метров печатных плат многих видов. Самостоятельно производим монтаж компонентов. На каждом этапе изделия подвергаются строгому контролю качества, и до потребителя допускается только продукция, идеально соответствующая официальной технической документации.

У нас клиент может заказать полный цикл контрактного производства или отдельные услуги по срочному или серийному изготовлению печатных плат, монтажу или резке трафарета.

Производство максимально автоматизировано, благодаря чему снижается трудоемкость изготовления и сборки. Отсюда и доступные цены, которые мы устанавливаем на выпускаемую продукцию.

Сегодня мы по праву гордимся тем, что наша продукция используется в разных отраслях электроники. Приглашаем и вас к выгодному сотрудничеству!

Контрактное производство электроники | Изготовление печатных плат на заказ

От чего зависит стоимость услуг контрактного производства?

Стоимость услуг контрактного производства складывается из множества составляющих. Ниже обозначены основные:

Необходимость привлечения команды разработчиков.
Мы всегда рады, когда наши клиенты знают, чего хотят, и имеют готовую проектную документацию. Но в случае, если у вас есть только идея и нет штата разработчиков, мы обязательно вам поможем. Наша компания быстро и качественно выполнит разработку документации на контрактное производство электроники и сборки на заказ. Безусловно, общая стоимость услуг вырастет.

Используемые компоненты и материалы.
Подбор компонентов осуществляется на этапе проектирования в соответствии с технико-экономическими требованиями, предъявляемыми к продукции. Стоимость компонентов вносит существенный вклад в себестоимость заказа. Мы сотрудничаем с лучшими производителями компонентов и материалов. При этом за счет объема производства собственной продукции мы можем предложить низкую цену на компоненты и нашим клиентам.

Виды поверхностного монтажа электронных плат.
Для каждой конкретной задачи мы анализируем и подбираем наиболее подходящий метод монтажа компонентов на плату. В производстве может использоваться поверхностный монтаж smd компонентов и выводной печатный dip монтаж. Либо комбинация обоих видов монтажа. Стоимость dip монтажа выше, будь то волновая пайка печатных плат или ручной монтаж.

Необходимость в дополнительных услугах.
Помимо поверхностного монтажа печатных плат, в производственный цикл могут также включаться дополнительные операции по запросу клиента. Мы предлагаем корпусирование изделий в соответствие с чертежами, сборку и монтаж электронных узлов, лазерную гравировку плат, корпусов, шильд и прочее. Для особо сложных заказов мы можем также выполнить разработку топологии печатной платы, восстановление электрической схемы и трассировки печатной платы по образцу, а также изготовление специальной оснастки для волновой пайки

Размер партии заказа.
Чем больший объем продукции вы закажете, тем дешевле вам обойдется одно изделие, а значит, и вся партия в целом. За счет наличия собственного производства цена на изготовление печатных плат на заказ ниже других рыночных предложений. Больший же размер партии еще больше снижает стоимость работ.

Софитные фермы, шлейфы, корзины, клеммные коробки

       Софитные фермы и комплектующие

Мы производим типовые софитные фермы нескольких типов. По заданию Заказчика могут быть разработаны любые нестандартные с любыми характеристиками, в т. ч. алюминиевые.



Типовые софитные фермы производства ТТС:



Софитные фермы могут комплектоваться:

• защитными дугами
• защитной сеткой
• розеточным лотком
• розетками Schuko или любыми другими в количестве, указанном Заказчиком
• клеммной коробкой
• корзиной для шлейфа
• другими необходимыми элементами



     Софитные шлейфы (гибкие петли) изготавливаются в соответствии с действующими театральными нормами и правилами.



Длина и ширина шлейфа – определяющие параметры шлейфа. Длина шлейфа складывается из длины рубашки и длины хвостов шлейфа. Ширина шлейфа — ширина рубашки, зависит от количества зашитых в него проводов. От этих параметров зависят габариты и конструкция корзины софита и клеммных коробок.
Длина шлейфа может быть рассчитана двумя вариантами:
1. Расстояние от верхней клеммной коробки (колосниковой) до нижней (софитной), учитывая запас и ½ длины корзины шлейфа (примерно 1,5 – 2,2 метра) плюс 2-4 метра на «хвосты».
2. Отметка колосниковой клеммной коробки, минус отметка планшета, минус высота конструкции софита, плюс 2 м (укладка шлейфа в корзину), плюс 2-4 метра на «хвосты».



Рубашка шлейфа – высококачественный брезент, окрашенный в черный или темный серо-зеленый цвет. Пропитывается огнебиозащитным составом по 1 группе огнезащитной категории (паспорт и сертификаты прилагаются). Длина рубашки рассчитывается от верхней клеммной коробки (колосниковой) до нижней (софитной),  учитывая запас и ½ длины корзины шлейфа (примерно 1,5 – 2,2 метра).

Канаты крепления (подвески) шлейфа – полиамидные, диаметр 12-14 мм.

Основной провод: не горючий провод ПуГПнг(А)-HF (или другой, по заданию Заказчика). Согласно ПУЭ провод в гибких петлях может быть взят на ступень ниже, чем в трубах, но не менее 2,5 мм.кв. по условиям прочности.

Количество и тип основных проводов задается в виде:
Тип и сечение,  P фазных + N нулевых + PE земляных + R резервных + специальные

Например: ПуГПнг(А)-HF, 4,0 мм.кв, 24P + 24N + 6PE + 2R + 2DMX + 2Cat5.

Сигнальные провода: В шлейф «по умолчанию» вшивается 2 однопарных кабеля DMX. Дополнительно могут быть вшиты любые кабели: Ethernet, микрофонные, видео и т.п. Тип и количество – по заданию Заказчика.

Инфо-лист.pdf



     Корзины для шлейфов

Изготавливаются из стальной профильной трубы и стального листа. Окрашиваются порошковой краской в черный цвет. По заказу — в любой цвет по RAL. Для нормального укладывания шлейфа в корзину их размеры должны быть согласованы



По заданию Заказчика могут быть изготовлены любые переходные элементы для установки корзин на любые конструкции.

• материал корпуса — сталь
• окраска — порошковая, черный цвет, по заданию — любой по RAL





      Клеммные коробки

Изготавливаются из стального листа. Окрашиваются порошковой краской в черный цвет. По заказу — в любой цвет по RAL.
По заданию Заказчика могут быть изготовлены любые переходные элементы для установки клеммных коробок на любые конструкции.

• материал корпуса — сталь
• окраска — порошковая, черный цвет, по заданию — любой по RAL
• съемная верхняя крышка
• съемная передняя панель и съемный изогнутый «язык» для удобного укладывания шлейфа
• прижим шлейфа с резиновыми прокладками
• крепления для подвязки несущих канатов шлейфа
• установленные ДИН-рейки
• клеммы под провода любого сечения устанавливаются по заданию Заказчика

Обработка кабелей и проводов в Ярославле

 Наша компания готова предложить комплекс услуг по обработке и сборке электропроводов, изготовить жгуты, изготовить любые изделия из кабеля и плоского шлейфа. Для этого на предприятии имеется всё необходимое оборудование.
У нас могут быть обработаны провода различных типов и марок, кроме того мы готовы изготавливать жгуты не только целиком, но и отдельные их части. Обработка проводов возможна любой степени сложности. Более подробную информацию вы сможете узнать, обратившись в нашу компанию.

Участок иготовления жгутов и обработки проводов

 Все работы осуществляются на специально оборудованном участке производства.

 Для обработки проводов  применяется автомат мерной резки и зачистки провода KS-09E+S, способный обрабатывать сечения от 0.1- 8.0 мм.кв.
Кроме того возможна не только зачистка провода на любую глубину, но и лужение обработанных концов.

 Так же к обработке, нарезке и разделению на отдельные жилы доступны плоские шлейфы с шагом 1,27мм и шириной до 20жил.

 Монтаж жгутов может производиться как в составе печатных плат или металлических корпусов для монтажа РЭА, так и отдельно.
Для того чтобы сделать заказ на изготовление проводов  (изготовление кабелей и жгутов) необходимо предоставить сборочный чертеж и спецификацию, и при необходимости электрическую схему соединений в электронном виде. Для предварительной оценки работ достаточно предоставить эскиз или образец.

В 2013 году производство прошло глубокую модернизацию, открылись новые производственные участки, было закуплено новое современное оборудование, в том числе и для обработки проводов и изготовления жгутов  (кабелей)..

Наша компания оказывает также услуги по зачистке проводов и шлейов. По всем возникшим вопросам, касающихся обработки проводов и кабелей в Ярославле, просим обращаться по номерам контактных телефонов опубликованных в разделе Контакты.

Как сшить шлейфы для штор

Шлейфы шторы крепятся к планке ламбрекена по обе стороны свага. Их подкладка может быть из той же или из контрастной ткани. Вам потребуется ткань для шлейфа и для обтачки, степлер, основной набор инструментов для шитья. Шлейфы изготавливают парами, в зеркальном отражении. Определите окончательную длину шлейфов (A). Длина короткого края (B) должна быть около 15 см.

Ширину верхнего края (C) определите в зависимости от ширины боковин планки ламбрекена. Решите, сколько будет складок и какой ширины. Удвойте количество складок, умножьте эту цифру на ширину одной складки, и вы получите окончательную ширину верхнего края шлейфа.

1. Изготовление шаблона для шлейфов

Начертите на бумаге и вырежьте шаблон в натуральную величину требуемых размеров. Прибавьте везде 1,5 см припуска на швы. Для вычерчивания углов используйте треугольник

2. Раскрой ткани для шлейфов



Сколите выкройку с подкладочной тканью по долевой нити, выкройте детали. Снимите шаблон с подкладки, приколите его к основной ткани тоже по долевой нити. Если нужно, уровняйте раппорты узора. Выкройте детали из основной ткани. Окантуйте ведущий край шлейфа по всей длине.

3. Подрезание окантовки шлейфов штор



Приколите и приметайте окантовку к правой стороне основной ткани, обрежьте ее кончики. Сложите основную и подкладочную детали лицевыми сторонами вместе. Сколите, сметайте, прострочите с трех сторон. Оставьте непрошитым верхний край, чтобы вывернуть изделие. Пристрочите окантовку, используя приспособление для пришивки застежек-молний. Выверните шлейф на лицевую сторону, проутюжьте. Сметайте верхний край.

4. Разметка складок шлейфа



Уложите изделие на плоскую поверхность, лицевой стороной вверх. Начиная с короткого края измерьте, а потом разметьте положение складок вдоль верхнего края. Заколите складки булавками.

5. Закалывание складок шлейфа штор



Заколите складки на месте, оставив последнюю складку открытой, чтобы разместить ее на повороте планки ламбрекена. Сметайте и прострочите верхний край, чтобы зафиксировать складки. Выкройте полоску такой же ткани шириной 5 см для окантовки верхнего края. Пришейте окантовку, как в пунктах № 8 и 9.

6. Сборка свага и шлейфов



Прикрепите сваг и шлейфы к ламбрекену скрепками с помощью степлера или тонкими гвоздиками. Обратите особое внимание на правильное расположение свага в центре и прикрепите скрепками вдоль верхнего края передней части ламбрекена. Прикрепите шлейфы к верхнему краю боковин и фронтальной части ламбрекена.

Готовые сваг и шлейф

Как из широкого шлейфа сделать узкий. Изготовление гибкого шлейфа для жк экрана. Как приклеить шлейф к дисплею — описание метода

Для соединения движущихся элементов с электронной начинкой устройства применяют плоские шлейфы. Во время эксплуатации такие шлейфы могут переламываться, и контакт отходит или про- .падает. Для поиска причины неисправности и отсутствия контакта шлейфы позванивают омметром, осторожно выгибая соединитель­ные дорожки в разные стороны (для выявления отсутствия контакта в каждой дорожке шлейфа).

Но… щлейф – шлейфу рознь. К примеру, в компьютерной тех­нике — это сленговое название ленточного (плоского) кабеля; та­кие шлейфы обычно используют для подключения жестких дисков, оптических дисководов и других узлов к материнской плате ПК. Другое дело – шлейф в охранно-пожарной сигнализации — электри­ческая цепь, соединяющая выходные цепи извещателей, вспомога­тельные элементы и предназначенная для передачи на приемно-кон­трольное устройство сигналов, а в некоторых случаях и для подачи электропитания на извещатели. Шлейф сотового или (бесшнурово­го) радиотелефона — это комплектующая, соединяющая несколько подвижных частей телефона и предназначенная для передачи элек­тронного сигнала из одной части телефона в другую, как например, от электронной платы к ЖК-дисплею (индикатору).

Именно этот участок потерял работоспособность в моем радиоте­лефоне (китайского производства) Texet TX-D5300; после падения на пол с высоты 1,5 м, дисплей переносной «трубки» перестал инди­цировать отдельные сегменты символов. Пришлось разобрать дан­ный радиотелефон и локализовать неисправность, которая состоит в частичной потере контакта между дорожкой пластикового шлейфа и облуженными контактами на плате с дисплеем-индикатором.

Стоимость такого шлейфа варьируется в диапазоне 100-600 руб, и поэтому, на мой взгляд, с учетом быстрого «морального» старения определенной модели телефона, не разумно тратиться на приобрете­ние нового шлейфа, а затем еще и резервировать время на его уста­новку в устройство; проще отремонтировать старый шлейф методом дополнительных перемычек, о чем я поведаю ниже. На рис. 2 видно, что контакты шлейфа приклеены к дисплею и в этой части быстрый и «экономный» ремонт не эффективен.

Рис. 2 Соединение шлейфа и ЖКИ

С другой стороны шлейфа контакты припаяны к плате в шахмат­ном порядке (рис. 3).

Рис 3 Вид на место припайки шлейфа к основной плате

Технология ремонта шлейфа

Снимают заднюю крышку корпуса радиотелефона, 2 пальчиковых аккумулятора. Откручивают 2 винта доступных после снятия ак­кумуляторов и крышки. Плоской отверткой (помещенной в стык в районе звукового капсюля над дисплеем) разъединяют две крышки корпуса; после чего становятся доступны еще 2 винта. Открутив их, снимают главную печатную плату. Затем под дисплеем снимается пластмассовая накладка (она держится на двустороннем скотче). После чего уже возможна прозвонка шлейфа, с помощью которой находят обрыв в конкретной дорожке (дорожках).

Медицинской иглой, с применением портативной лупы зачища­ют изоляцию проводников шлейфа, периодически восстанавливая заточку иглы на мелком наждачном бруске; эта задача решается до­вольно легко. Затем, паяльником мощностью 25 Вт, с намотанным на v-образное косое жалр куском медной проволоки – в качестве тонкого и острого жала, опаивают зачищенные участки шлейфа, снимая остаток пластиковой изоляции.

Лезвием скальпеля (или ножом) зачищают 1-2 мм участка до­рожки шлейфа и облуживают его. Затем с помощью того же при­способления, одетого на жало паяльника припаивают проводник к печатной плате. Повторяют эти операции столько раз, сколько проводников шлейфа надо восстановить. Почти отремонтирован­ный шлейф проверяют на наличие зазоров между всеми соседними дорожками-проводниками.

Следующим шагом термопленку (подойдет от принтера) или толстый полиэтилен оборачивают в один слой у вновь припаянных дорожек шлейфа. Затем прогревают утюгом до легкого расплавле­ния (пленка шлейфа начинает плавиться и хорошо приклеивается к плате). На этом этапе главное – водить жалом с несильным нажи­мом, плавно. Также паяют шлейф с другой стороны к плате дисп­лея телефона (в том случае, когда индикатор крепиться с помощью прорезиненных дорожек).

Если одна или несколько дорожек шлейфа разломились не у края, а посредине (в центре длины, обычно это заметно визуально даже невооруженным глазом), для его восстановления лучше продубли­ровать дорожки отрезками тонкого гибкого монтажного провода, к примеру, МГТФ-0,6.

Обратная сборка корпуса радиотелефона производится в обрат­ном порядке.

Внимание, важно!

Если шлейф небольшой по количеству дорожек (к примеру, до 10) его можно изготовить буквально «на коленке», закрепив проволоч­ки в самодельный шлейф из широкого лейкопластыря на тканевой основе. В данном случае проволочки укладывают на кусок пласты­ря (соответствующий длине штатного шлейфа), одна к другой и с тем же изоляционным интервалом. Длину проводников варьируют в шахматном порядке (кроме соответствующего «рисунка» на пе­чатной плате, это необходимо и для того, чтобы при пайке кфкдого (следующего проводника, защитить место пайки предыдущего от касания жалом паяльника, и, следовательно, мгновенным его отпа­иванием).

Таким же способом можно быстро отремонтировать радиотеле­фоны других моделей, и даже сотовые телефоны, у которых «пере­ломился» (частая неисправность слайдеров и «раскладушек») или частично потерял контакт соединительный шлейф.

Завалялся дома на полке сидишник от Walkman (D-NE920). Хороший плеер, НО….. Он не пашет. После разбора выяснилось что причина кроется в перебитом шлейфе головки, поэтому сегодня будет показано как починить шлейф своими руками.

Разборка

Внутри собственно ничего особенного. Стандартные потроха для си-ди плеера — головка с механическим приводом и электроника.

Еще до разборки было установлено, что перебита половина шлейфа, идущего к головке. К сожалению самую первую фотку, как выглядел шлейф изначально я потерял((

Мне повезло, т.к. шлейф был односторонним, хотя встречаются и двухсторонние. Если проводники проходят с двух сторон, то возможность ремонта такого шлейфа сильно усложняется. Хотя все зависит от ловкости рук и ширины проводников. Я с таким не сталкивался. Обычно двусторонние шлейфа используют в сотовых телефонах и ноутбуках для экономии места.

Сам плеер достался мне уже в плачевном состоянии и долгое время приспокойно лежал на полочке. Как можно было умудриться так порвать шлейф я, честно говоря, даже не понимаю.

Вот головка плеера с порванным шлейфом. Были обрезаны все лохмотья и поврежденные места. Сейчас я покажу как починить шлейф.

Как починить шлейф, поехали…

На фотографии выше видно, что со стороны головки обрезано не ровно а лесенкой. Лесенка идет по проводникам шлейфа.

А вот лесенка уже с обоих сторон от разрыва шлейфа.

Для восстановления и полноценной работы шлейфа необходимо соединить все разорванные дорожки, а для этого необходимо припаивать вместо отсутствующих частей шлейфа провода. Для уменьшения вероятности замыкания мест припайки проводов между собой, лучше если они находятся не на одной линии а разнесены лесенкой.

Лудим проводники

Для того чтобы все прошло гладко лучше сразу залудить проводки (как это сделать можете посмотреть в ) а также залудить проводники на шлейфе. Для этого необходимо счистить верхний изоляционный слой.

Я делал это острием канцелярского ножа. Достаточно счистить маленькую площадочку, в которую затем нужно ткнуть паяльником с оловом, смоченном в канифоли. В итоге должна получиться оловянная капелька.

Вместо отсутсвующих частей шлейфа будут проводки из наушников. Удобны они по трем причинам:

1. Дома всегда найдутся дохлые наушники.
2. Такие провода представляют из себя смесь тонких медных проводков и капроновых ниточек. Благодаря этому они легко гнутся , более выносливы и более тонкие.
3. Они покрыты лаком по всей длине. Соответственно им не нужна никакая наружная изоляционная оплетка, которая будет их только утолщать и препятствовать их гибкости.

Припаиваем проводки

Первым делом были восстановлены крайние проводники. Вообще-то с чего начинать разницы нет, просто крайние контакты оказались толще и на них производилась тренировка)

Оставалось еще три тоненьких (~0.1 мм) проводника по центру. Вырезать их вместе с основанием шлейфа мне показалось бессмысленным и для того, чтобы разнести места припайки лишние части проводников просто отрывались.

Теперь, когда все проводки подпаяны необходимо убедиться в отсутствии ошибок, допущенных при пайке. Берем в руки мультиметр, включаем режим измерения сопротивления и проверяем первым делом, а не замкнули ли мы соседние проводники между собой. Если все нормально то теперь необходимо прозвонить каждый проводник от начала шлейфа (разъема) до места где к шлейфу что либо подпаивается:

Защитное покрытие

Если что-то не так ищем и исправляем. Когда все окай, остается лишь финальный штрих. Для защиты от мало ли чего я прокрасил места пайки лаком для ногтей и залепил проблемное место скотчем.

Честно говоря в скотче я немного сомневался, все-таки шлейф должен легко гнуться при перемещениях головки, а из-за скотча шлейф стал жестковат, но гнулся)

Собираем, пробуем…

Вот тут то меня и ждало самое больше разочарование…. Проблема была не только в шлейфе, но и электронике. При подключении плеера к зарядке он на экранчике показывал зарядку, но загораясь на пару секунд гас, и после, уже не реагировал ни на какие кнопки. Отсоединение и повторное подключение зарядки лишь приводило к повторению описанного…

Было 2 часа ночи настроения чинить заметно поубавилось и плеер отправился дальше пылиться на полку… Вот такая вот печалька:-(

Надеюсь, что информация о ремонте шлейфа оказалась для Вас полезна))

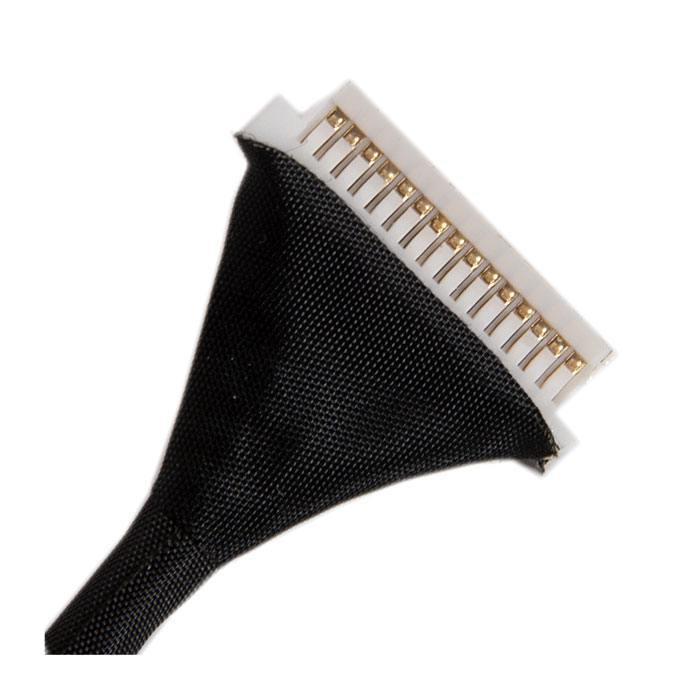

Шлейфы — это тип проводов, которые применяются для соединения различных печатных плат и электронных элементов внутри устройства. Они имеют много разновидностей и особенностей пайки. В зависимости от внутреннего сечения установленных контактов проводимость будет выше или ниже. Это относится и к типу материала для пайки.

Если возникает вопрос, как восстановить шлейф при его повреждении самостоятельно, то следует учитывать множество различных нюансов. В статье будут описаны основные элементы и представлены сведения, как делать пайку на контактах на различных устройствах.

Особенности

Перед тем как начать рассматривать вопрос, как восстановить порванный шлейф, следует изучить его особенности. В зависимости от типа устройства или печатной платы, данный вид проводов может быть как плоским, так и кругового сечения. Помимо этого, поверх контактов и самого проводника могут наноситься различные элементы в виде технического лака, графитового напыления или прорезиненной оплетки.

Если поврежден шлейф на подвижных модулях устройства, к примеру, на печатной головке принтера, тогда необходимо зачистить контакты от прорезиненной оплетки. Шлейфы на экранах и в телефонах могут быть нанесены поверх печатной кремниевой платы. Они имеют плоский вид и защищены графитовым напылением.

Назначение

Основное предназначение каждого шлейфа — это передача короткого или длинного электрического импульса между модулями устройства. В зависимости от типа и толщины, а также материала проводника сигнал передается с определенной скоростью.

Это важно учитывать, так как если необходимо заменить сам проводящий элемент, потребуется медный провод необходимого сплава. В противном случае контакт может не проходить. Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам. Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах.

Проводники могут различаться по количеству проводов и контактов внутри. Шлейфы с одним проводниковым элементом обычно устанавливаются поверх кремниевых плат. Если потребуется подключить экран или жесткий диск, тогда будет использоваться многопоточный тип соединения. В нем может быть до 40 точек сцепления. Именно эти шлейфы чаще всего подвержены повреждениям, так как пайка происходит на всех контактах. В случае повреждения хотя бы одного из них устройство перестанет нормально функционировать.

Неисправности, связанные с повреждением

Определить, что оборудование повреждено из-за шлейфа, достаточно просто. Если рассматривать экран ноутбука или телевизора, то из-за повреждения проводника матрица начнет мигать или частично пропадет изображение. Это связано с тем, что такой канал подключения к основной плате отвечает за проецирование сигнала. Поврежденный участок будет транслироваться с перебоями изображения именно в месте спайки контактов.

В любом из случаев убедиться, что проблема в шлейфе, можно, только разобрав само устройство и проверив напряжение на каждом из его контактов. Обычно такие перебои видны невооруженным взглядом.

Из основных визуальных признаков повреждения выделяются следующие:

1. Потемнения в местах, где идет жила шлейфа.
2. Изломы и разрывы на ленте.
3. Поврежденные контакты в местах пайки.

В любом из случаев обычным клеем такие неполадки не исправить. Здесь потребуется канифоль, олово, спирт и паяльная станция.

Какие устройства часто нуждаются в ремонте

Каждый раз, когда владелец бытовой техники и электроники сталкивается с вопросом, как восстановить шлейф, он должен понимать, что сама операция по пайке или зачистке контактов несет определенный риск. Исправив неполадку на шлейфе без необходимых инструментов или материалов, есть риск повредить соседние модули.

Частыми клиентами мастерских становятся владельцы:

1. Телевизоров, мониторов, экранов ноутбуков.
2. Клавиатур.
3. Ноутбуков и ПК.
4. Телефонов.

Проблема не в качестве самих проводников, а в риске их повреждения. Если рассматривать мобильный телефон, то шлейф в основном повреждается из-за контактов с жидкостью. В результате в местах пайки контакты перегорают.

Проводники на клавиатуре изнашиваются в результате частого использования клавиш и переключателей. Это приводит к тому, что сам проводник со временем стирается и проводимость уменьшается. Если рассматривать ноутбуки и персональные компьютеры, то проблема может возникнуть из-за скачка напряжения или неправильном подключении самого проводника.

Экраны

Вопрос, как восстановить шлейф дисплея, достаточно сложный. Все зависит от марки и модели матрицы и плат, к которым крепится такой экран. Это может быть ноутбук, монитор, планшет, моноблок или телевизор. На каждом из перечисленных устройств используется собственный метод пайки и технология нанесения связующих материалов.

Поврежденные контакты на местах сцепления должны быть полностью очищены. Для этого можно использовать лезвие или скальпель. Затем потребуется зачистить провода для их фиксации на месте пайки с платой. Паяльник лучше использовать с небольшим наконечником, чтобы не допустить попадания олова на другие элементы. Если потребуется нарастить поврежденный участок в случае его обрыва или сгиба, тогда понадобится подобная модель провода. Найти ее можно на радиорынке или в интернете, на тематических ресурсах.

Рассматривая вопрос, как восстановить шлейф на матрице, необходимо перед началом ремонта протестировать каждый подключенный элемент либо контакт. Делается это при помощи вольтметра. Он показывает напряжение на каждом участке. Необходимо это делать для того, чтобы не только найти источник повреждения, но и его причину, которая может быть поврежденной деталью.

Клавиатуры

Частыми клиентами мастерских с вопросом, как восстановить шлейф на клавиатуре, становятся любители компьютерных игр и постоянных переписок. Это обычная практика, когда клавиатура после нескольких лет активного использования приходит в негодное состояние.

Перетертый шлейф придется заменить. Для этих целей потребуется медная проволока подходящего сечения. Сам контакт плоский и расположен по всей площади печатной платы, отвечающей за передачу информации после нажатия на конкретную кнопку на клавиатуре. Потребуется зачистить слой лака и удалить перетертый провод. После этого на его места ставится новый и фиксируется токопроводящим клеем. Затем наносится технических лак.

Восстановить шлейф клавиатуры нетрудно. При правильном выполнении действий операция займет не более 30-40 минут. Главное, чтобы все контакты были хорошо обработаны лаком и клеем.

Ноутбуки

Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.

Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.

Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.

Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.

Телефоны

Популярным также является вопрос, как восстановить шлейф на телефоне после его попадания в воду. При контакте с ней экран мобильного устройства начинает темнеть. Это признак того, что контакты шлейфа на матрице повреждены.

Для того чтобы это исправить, потребуется провести замену проводника. Его необходимо аккуратно срезать от места фиксации на основной плате и отключить от экрана телефона. После приобретения нового провода его сначала следует припаять к основной плате ровно на то место, где был старый проводник. Далее контакты крепятся к матрице смартфона.

Что необходимо знать о восстановлении

Если говорить о том, как восстановить дорожку на шлейфе, то в первую очередь следует разобраться с порядком ремонта такого проводника. Особенностью дорожек является наличие их не в защищенном кожухе или оплетке из резины, а на самой печатной плате.

Основная трудность заключается в том, что контакты плоские, и чтобы их снять, потребуется зачистить основной слой защитного лака. Для исправления повреждения они могут быть заменены на провода и медную леску круглого сечения. Фиксируется проводник при помощи токопроводящего клея. После этого поверх наносится лак.

При подключении многожильного проводника важно, чтобы каждый отдельный контакт был хорошо припаян. Убедиться в проводимости всех потоков можно при помощи вольтметра.

Какие материалы и инструменты потребуются

Разбирая вопрос, как восстановить дорожку на шлейфе, необходимо знать, что потребуется из материалов и инструментов для выполнения этого действия.

В большинстве случаев при ремонте или замене проводника будет необходим паяльник или паяльная станция. При использовании насадки важно установить иглу в качестве нагревателя, так как именно она позволит точно нанести олово для сцепления всех элементов.

Технический лак и токопроводящий клей также будут нужны при ремонте шлейфа. В зависимости от его типа и формы придется приобрести расходные материалы в виде проводов нужного размера и сечения. Для того чтобы повысить точность сцепления каждого элемента, советуется использовать увеличительное стекло или микроскоп.

Как проводится ремонт

Восстановить контакты шлейфа можно несколькими способами. Основной и самый простой из них — это использование токопроводящего клея. Его можно найти в специализированных магазинах по ремонту оборудования.

Все виды работ отличаются в зависимости от модели устройства и характера повреждения. Общий порядок выполнения восстановления следующий:

1. Зачистить шлейф в месте повреждения.
2. Удалить поврежденный участок.
3. Нанести клей или установить новый проводник.
4. Зафиксировать провод на месте стыковки.
5. При помощи паяльной станции нанести олово для стыковки.
6. Поверх проводника нанести защитный слой лака или обмотать проводник изолентой.

Не стоит сразу запускать устройство, так как защитный слой лака или олова может не до конца затвердеть. Важно соблюдать осторожность при нанесении всех жидких растворов на плату, чтобы не зацепить другие токопроводящие элементы.

Меры предосторожности

Разбирая вопрос, можно ли восстановить шлейф, важно знать, какие могут быть проблемы при этом действии. Самостоятельно не рекомендует проводить пайку проводника в современных смартфонах. В отличие от старых моделей телефона, для ремонта матриц потребуется специальное оборудование. В домашних условиях при помощи паяльной лампы это сделать будет невозможно.

Следует при замене проводника ставить только идентичный. Если заменить его на высоко- или низкопроводимый, в результате скачка напряжения подключенный элемент может полностью выйти из строя. Все зачищенные элементы после замены нужно обязательно покрывать защитным слоем. Нельзя их оставлять открытыми, так как это может привести к перегреву самого проводника.

Что делать, если установить шлейф не удалось

Разобравшись с тем, как восстановить шлейф, можно приступать к работе. Для достижения успешного результата необходимо внимательно выполнять каждый шаг и осторожно наносить связующее вещество для пайки. Только после того, как наносимая масса затвердеет, устройство можно испытывать. Для этого следует проверить уровень напряжения на подключенном элементе вольтметром.

Если же напряжения нет, и сам шлейф не функционирует, лучше обратиться за помощью в специализированную мастерскую. Не все детали и шлейфы можно склеить или спаять в домашних условиях.

Однако опытные специалисты отмечают, что набора инструментов и материалов будет недостаточно, чтобы провести пайку. Для этого применяется дорогостоящее оборудование и различные приборы, которые самостоятельно приобрести будет проблематично. Поэтому, чтобы избежать риска повреждения, лучше сразу обращаться за помощью к профессионалам.

Статьи и Лайфхаки

Печатные платы и подвижные элементы современной мобильной техники соединяются между собой благодаря плоским проводникам, также именуемым шлейфами.

В процессе активного использования устройства один из таких кабелей нередко надламывается, и владелец аппарата начинает интересоваться, как восстановить шлейф на телефоне.

Наша статья для тех, у кого есть определенные технические навыки, она расскажет о том, как самостоятельно произвести ремонт в данной ситуации.

Что потребуется для восстановления

Современные мобильные устройства быстро выходят из моды, и на смену им постоянно приходят другие.

Однако не каждый пользователь готов выложить денежные средства не только на приобретение усовершенствованного смартфона, но и на покупку и установку нового шлейфа, вышедшего из строя.

• Если мы разберём мобильное устройство, то увидим, что контакты приклеены прямо к дисплею, и в данной ситуации мы вряд ли сможем что-то сделать. С противоположного конца шлейфы присоединены к плате в определённой последовательности.
• Для поиска неисправного проводника используют прибор под названием омметр. При этом аккуратно отгибают соединительные элементы в противоположные стороны, чтобы выявить «мерцающий» контакт.
• Для ремонта нам понадобится набор материалов и специальных инструментов, включая плоскую отвёртку, увеличительную лупу, иглу, спирт, наждачную бумагу, паяльник, термоплёнку (толстый полиэтилен), липкую ленту и многожильный кабель МГТФ.

Инструкция по восстановлению шлейфа

1. Снимаем заднюю крышку корпуса устройства и извлекаем батарею. После этого выкручиваем винты крепления при помощи отвёртки.
2. Снимаем основную плату и накладку под экраном, изготовленную из пластмассы. Она крепится на 2-стороннем скотче.
3. Теперь можно поискать обрыв на конкретной дорожке. Снимаем изоляцию при помощи иглы, облегчая себе просмотр увеличительным стеклом. Иглу лучше иногда подтачивать.
4. Наматываем на жало нашего паяльника отрезок медной проволоки. Лучше всего, если мы используем устройство низкой мощности (до 25 ватт). Опаиваем зачищенные участки проводника, устраняя остатки того, что было изоляцией.
5. Зачищенный край оборванного шлейфа (около 1,2 миллиметра) подготавливаем к тому, чтобы припаять к основной плате. Если повреждены несколько проводников, повторяем вышеуказанное действие для каждого из них.
6. Теперь припаиваем края к плате и проверяем на предмет наличия промежутков между дорожками.
7. Берём термоплёнку и оборачиваем её у припаянных краёв шлейфа в 1 слой. Прогреваем до того момента, когда она начнёт плавиться и приклеится к ленте.

   При этом может быть задействован обычный утюг. Главное – пользоваться им аккуратно и плавно, не допуская сильного нажима. При необходимости прогреваем шлейф и с обратной стороны.

8. Если дорожка обломилась не у края, а в центре, лучше всего продублировать её кусочками монтажного провода. Теперь можно приступить к сборке мобильного устройства.

Добавим, что если шлейф небольшого размера, его можно изготовить и своими силами. Для этого укладываем и крепим проводники на полоске тканевого медицинского пластыря.

Знакомы ли вы с принципом соединения всех подвижных элементов с печатной платой во всех современных мобильных технологиях? Соединение этих элементов достигается при помощи шлейфов. В ходе постоянной эксплуатации данный компонент может выйти из строя. Как починить и восстановить шлейф на телефоне? Пользователи без опыта сразу же впадают в панику и ударяются в поиски ближайшего сервисного центра. Но в мастерской услуги шлейфа стоят довольно-таки немалых денег, а кто любит непредвиденные затраты? Данная статья поможет тем пользователям, которые имеют базовые знания в работе с современной техникой. Сегодня мы попробуем отремонтировать, запаять и соединить шлейф собственными усилиями.

Немного об устройстве и предстоящей работе

Современные модели мобильных телефонов очень быстро теряют былую актуальность, потому что им на смену приходят новые версии устройств. Не каждый пользователь готов отдать большую сумму денег, для того чтобы обзавестись новеньким мощным смартфоном. Поэтому нужно делать восстановление шлейфа. Компоненты на такие девайсы стоят не сильно дорого, но их установка — это довольно затратное мероприятие.

Можно ли провести ремонт шлейфа своими руками? Если вы разберете свой гаджет, то увидите, что контактные площадки крепятся прямо на дисплей. С обратной стороны корпуса эти детали присоединяются к печатной плате в определенной последовательности.

Важно! Для того чтобы определить неисправность, нужно обзавестись новеньким мультиметром, в который будет встроен омметр для измерения сопротивления. В тех же сервисных центрах соединительные компоненты отгибаются в противоположные стороны для выявления проблемного контакта.

Если же во время диагностики выявились и другие проблемы, советуем их одновременно устранить. Возможно, в этом случае вам пригодятся другие наши публикации:

Инструменты

Чтобы провести ремонт в домашних условиях, нужно знатно подготовиться и найти специальные материалы и инструменты, такие как:

1. Плоская отвертка.
2. Увеличительное стекло.
3. Иголка.
4. Спиртовой раствор.
5. Наждачка.
6. Паяльная станция.
7. Толстый слой полиэтилена.
8. Клейкая лента и многожильный кабель МГТФ.

Важно! Прежде чем приступать к восстановительным работам, подумайте несколько раз. Все манипуляции не представляют особой сложности, если вы когда-либо занимались чем-нибудь подобным. Если стопроцентной уверенности в успехе нет, то рекомендуем все-таки отыскать сервисный центр, где квалифицированные работники возьмут дело в свои руки.

Способ первый

Для того чтобы провести ремонт шлейфа телефона, вам необходимо выполнить следующие действия:

• Извлеките заднюю крышку корпуса вашего устройства и извлеките аккумуляторную батарею.
• Теперь необходимо выкрутить крепящие винты, используя плоскую отвертку.
• Снимите главную печатную плату и пластмассовую накладку, что находится под экраном. Крепится последний компонент на двустороннем скотче.
• Далее нужно заняться поиском разрыва на какой-либо из дорожек. Для этого стоит избавиться от изоляции при помощи иголки.

Важно! Для облегчения процедуры используйте увеличительное стекло.

• Берем в руки паяльник и наматываем на его жало кусочек медной проволоки. Лучше всего подойдет компонент с низкими параметрами мощности (где-то 20-25 Ватт). Отпаиваем остатки изоляции провода.
• Край, который только что был зачищен, нужно подготовить к соединению с платой.

Важно! Если по какой-то причине были повреждены сразу несколько проводников, то повторяем последнюю манипуляцию для каждого из них.

• Если с предыдущим пунктом закончили, то переходим к самой пайке. Припаиваем края на печатную плату и внимательно осматриваем всю схему на предмет наличия разрывов между дорожками.
• Возьмите в руки термопленку или слой полиэтилена, оберните ей края припаянного шлейфа хотя бы в один слой. Прогревайте все это дело до того момента, пока не подплавите пленку, тем самым приклеив ее к ленте. Для этого действия прекрасно подходит утюг, но нужно брать во внимание, что вся процедура должна проходить с особой осторожностью.
• Бывает так, что дорожка надламывается не у краев, а в самом центре. Для устранения такой неполадки лучше всего продублировать эту дорожку при помощи кусочков монтажного проводника.
• Теперь собираем мобильное устройство в обратном порядке и проверяем его на работоспособность.

Важно! Также вам следует знать, что шлейф можно изготовить самостоятельно. Для этого нужно уложить проводники на пласт обычного медицинского пластыря.

Как отремонтировать шлейф телефона другим способом? Все очень просто.

Способ второй

Восстановительные работы можно провести и следующим образом:

• Сперва измельчаем небольшое количество канифоли до состояния порошка и растворяем в спиртовом растворе. Для создания раствора используйте пропорциональное соотношение один к шести.
• Теперь берем в руки старый добрый клей “Момент” и клеем поврежденный участок на изолированную пластину. Затем нужно положить это соединение под самый обычный технический микроскоп, которым все пользовались на уроках биологии в школе.
• Приступаем к снятию изоляции. В качестве инструмента можно использовать скальпель или маленький нож. Убираем где-то 1,5 мм провода в месте обрыва. Дальше нужно нанести немного того раствора, который был в первом пункте, на участок ленты. Используйте кисточку для нанесения смеси. После нанесения прикоснитесь жалом паяльника к данному участку шлейфа.
• Снимите лак с помощью скальпеля и тщательно смажьте этот отрезок раствором канифоли и спирта. Залудите проводник на 25 мм от его кромки и осторожно припаяйте его к самой крайней дорожке по отношению к крайнему шлейфу.

Важно! Для удобства лучше приподнять провод в середине над теми частями, что повреждены.

• Загибаем участок провода, который соединяем две стороны нерабочей дорожки и откусываем кусачками лишние части, которые образовались в ходе работе. Остается припаять шлейф к плате.
• Если имеется необходимость в “наращивании” шлейфа, то воспользуйтесь другим отрезком шлейфа с соответствующими геометрическими размерами. Разрежьте компонент перпендикулярно поврежденному участку.
• Зачищаем, соединяем и паяем обе половинки. Изолируем участки провода, которые оголены и собираем мобильник в обратной последовательности.

Устойчивое развитие во всей цепочке поставок

Все больше брендов, чем когда-либо, выпускают версии товаров из экологически чистых источников в рамках производственного процесса с полузамкнутым циклом. Процесс производства с полузамкнутым циклом включает использование переработанных товаров для создания новых продуктов, что также называется повышающим циклом.

Вот лишь несколько брендов, использующих переработанный пластик в своей продукции или выпустивших целые линии из переработанных пластиковых бутылок в 2019 году:

1. Rothys: Обувь без обуви, полностью сделанная из переработанного волокна для пластиковых бутылок.
2. Everlane: Выпущены три модели верхней одежды из переработанного пластикового волокна под названием ReNew.
3. 4Ocean: Производитель браслетов, который производит браслеты (и бутылки и т. Д.) Из переработанного пластика, но также помогает удалять пластик из наших океанов.
4. Doris Sleep: стартап по производству подушек для кроватей, полностью специализирующийся на наполнении из переработанного пластикового волокна (большинство подушек изготовлено из первичного пластика).
5. Girlfriend Collective: молодой спортивно-развлекательный стартап, известный своей доступной спортивной одеждой, сделанной из переработанного пластика, такого как бутылки и рыболовные сети.
6. Allbirds: наиболее известны своей экологичностью в других материалах, основная коллекция сделана из шерсти мериноса, одна из целлюлозы эвкалипта, а другая, недавно выпущенная, из шлепанцев, сделанных из первой углеродно-отрицательной пены EVA, сделанной из сахара. трость. Компания также производит шнурки из пластиковых бутылок, на 100% переработанных после потребителя.

Это тенденция, которую продвигают миллениалы и поколение Z — часто в ответ на опасения по поводу изменения климата или просто из-за того, что бренды, на которые они тратят свои деньги, хотят большей прозрачности и прозрачности производственной практики.

Хотя этот производственный процесс с полузамкнутым циклом, безусловно, лучше, чем использование первичного пластика в производственных процессах, это не совсем производство с замкнутым циклом.

Что такое модель производственной цепочки поставок с обратной связью?

Производственные процессы с замкнутым циклом — это процессы, в которых повторно используются отходы материалов, образовавшиеся в процессе производства, для дополнительных продуктов, а также переработанные продукты используются для создания новых изделий.

Согласно Green Matters: «Когда компания говорит, что использует замкнутую систему, это имеет в виду ее цепочку поставок.В рамках замкнутой системы предприятия снова и снова используют одни и те же материалы для создания новых продуктов для покупки. Это способ сохранить природные ресурсы и убрать отходы со свалки, и все больше компаний используют его ».

Это важно, потому что существует так много лишних материалов и текстильных отходов, которые исторически просто выбрасывались.

Только в США ежегодно теряется более 500 миллиардов долларов из-за недостаточного использования одежды и отсутствия вторичной переработки.Во всем мире менее одного процента материалов, используемых для производства одежды, перерабатывается в новую одежду, что означает потерю материалов на сумму более 100 миллиардов долларов каждый год.

Здесь есть ценность как для чистой прибыли бизнеса, так и для глобальной устойчивости. При наших нынешних темпах индустрия моды израсходует более 25% всего мирового углеродного бюджета к 2050 году.

Лидеры в цепочке поставок с обратной связью

По мере того, как полузамкнутые цепочки поставок и производственные процессы становятся все более популярными Есть ли в США бренды, использующие в настоящее время подход с замкнутой цепочкой поставок?

Совершенно верно.

Замкнутая цепочка поставок Nike

Компания Nike в своих усилиях по обеспечению устойчивого развития незаметна, но при этом является одним из лидеров отрасли. По состоянию на 2018 год более 75% всей продукции Nike содержали переработанный текстиль, и Nike использует в отрасли больше переработанного полиэстера, чем кто-либо другой. Вот несколько фактов об экологической безопасности только об их продукте Air:

• Процесс окрашивания подошв Air позволяет повторно использовать 99% регенерируемой красящей воды
• Все инновации подошв Air, разработанные с 2008 года, состоят как минимум на 50% из переработанных отходы производства.
• Сегодня предприятия Nike Air Manufacturing Innovation утилизируют более 95% производственных отходов со свалок — это 51 миллион фунтов материалов (что эквивалентно почти 10 плавательным бассейнам олимпийского размера) только с мая 2016 по 2017 год.
• Новая подошва Nike Air Max 270 Air может похвастаться одной из самых больших, самых высоких и заметных систем амортизации на сегодняшний день и содержит более 70% переработанных производственных отходов.
• Подошва VaporMax Air, которая на 75% состоит из переработанного материала, позволила Nike избавиться от необходимости в промежуточной подошве из пеноматериала.

Nike также запустила программу минимального количества отходов Nike. Программа устанавливает ожидания в отношении обязательств руководства, создает иерархию отходов, в которой утилизация является крайней мерой, детализирует разделение и обращение с отходами для вторичной переработки и обеспечивает сбор данных и отчетность для подотчетности. В нем описаны элементы, необходимые предприятиям для создания прочной основы для управления отходами.

Этот вид усилий по минимизации отходов всей цепочки поставок является одним из самых комплексных в мире и необходим как крупным, так и небольшим организациям, чтобы начать действовать прямо сейчас, чтобы сократить выбросы углерода и сократить чистое производство новой продукции.

Для замкнутой цепочки поставок Days

Вам не нужно быть гигантской организацией, чтобы внедрить замкнутую цепочку поставок и бизнес-модель. For Days — модный стартап, который борется с концепцией быстрой моды с помощью бизнес-модели с замкнутым циклом. Когда клиенты подписываются на подписку For Days, они получают комплект рубашек, от простых майок до толстовок. После того, как одежда изношена, запачкана или порвана, подписчики отправляют ее обратно для нового набора, полученного непосредственно из использованных ниток.

«Recover — наш партнер по переработке. Это предприятие в Испании и Северной Каролине, которое занимается переработкой отходов уже 70 лет», — говорится на странице For Days’s Your Impact. «Процесс включает в себя измельчение старой одежды, превращение ее в целлюлозу, а затем прядение новой пряжи. Этот процесс практически не производит парниковых газов и не требует воды. Затем For Days берет эту пряжу и превращает ее в новые запатентованные ткани и изделия ».

Какие материалы обычно используются?

В замкнутом цикле переработки можно использовать любой материал! Большинство используемых сейчас материалов — это переработанный пластик или ткань. Оба материала можно очистить, измельчить и превратить в ткань (полиэстер) или новую пряжу.

Все больше и больше брендов переходят на замкнутые цепочки поставок и бизнес-модели в качестве расширения обслуживания клиентов. Проект Billie Upcycling Innovation, получивший награду Global Wellness Summit в 2019 году, отслеживает эту тенденцию и помогает потребителям и брендам понять серьезную проблему:

«Только в США потребление одежды увеличилось вдвое до 14 миллионов тонн в год менее чем за два десятилетия.К сожалению, это также означает, что миллиарды использованной одежды выбрасываются каждый год, чтобы освободить место для новой. Часто наша первая мысль об переработке одежды — это пожертвовать в благотворительные фонды. Однако только около 0,1% переработанной одежды, собираемой благотворительными организациями и программами возврата, используется для производства новых текстильных волокон ».

Цель — залог будущего бизнеса.
Узнайте больше ЗДЕСЬ.

4 причины использовать производство с замкнутым циклом

Применение производства по замкнутому циклу дает компаниям мощный набор инструментов для повышения качества.

Что такое замкнутый цикл? Нажмите сюда, чтобы узнать больше!

Замыкание цикла создает петли обратной связи, которые подталкивают данные как вверх, так и вниз по потоку. Как уже говорилось ранее, это может иметь очень положительное влияние на качество вашего поставщика, но, конечно же, производители оригинального оборудования и крупные производители заинтересованы в большей экономии затрат, чем просто улучшение качества своих поставщиков (хотя это большое преимущество!).

Вот всего четыре причины, по которым производитель хотел бы закрыть цикл (и их много):

Мощный анализ первопричин

Сопоставляя точки САПР с точками измерения, инженеры могут использовать свою САПР-модель как мощный инструмент для решения проблем и анализа первопричин.При точечной корреляции, когда проблема сборки обнаруживается на производстве, данные измерений могут быть импортированы в модель CAD, создавая «виртуальную сборку» самого продукта, измеренного на заводе. С помощью анализа методом Монте-Карло можно выявить основных участников выявленной проблемы, а затем решить их с помощью итеративных изменений конструкции и анализа. Многие программные системы, включая 3DCS Variation Analyst, предлагают решения и дают представление об изменениях конструкции для решения проблем со сборкой или деталями.

Идентификация признаков, критичных к качеству

Closed Loop Manufacturing использует модель САПР и ее анализ для определения не только того, что измерять, но и того, где измерять. Это достигается путем определения ключевых факторов, способствующих изменению, т. Е. те области, допуски и детали, которые будут основной причиной возможного несоответствия. Выявив этих участников и их основные характеристики, группы контроля качества могут создавать более эффективные планы измерений для мониторинга этих областей в процессе производства, повышая вероятность того, что какие-либо проблемы будут обнаружены на ранних этапах производства, прежде чем будет произведено большое количество неисправных деталей, что приведет к дорогостоящей переделке. или, что еще хуже, заставить эти части полностью утилизироваться!

Сокращение производственных показателей

Многие люди сильно недооценивают количество измерений, проводимых на предприятии.С изобретением облаков точек и технологии сканирования можно проводить практически бесконечное количество измерений, потенциально создавая сотни терабайт данных для каждого продукта. Как отсортировать такой объем данных, чтобы найти что-то полезное? Что, если у вас есть возможность измерить только несколько функций?

Closed Loop Manufacturing помогает решить обе эти проблемы путем выявления критически важных для качества функций. Эти особенности, скорее всего, вызовут и фактически станут проблемой во время производства.Команды по качеству могут сосредоточиться на измерениях этих характеристик, которые окажут наибольшее влияние на общее качество. Это может значительно сократить количество выполняемых измерений и данных для обработки, сохраняя при этом качество на высоком уровне.

Процесс постоянного улучшения качества

За счет передачи данных обратно в модель САПР для решения проблем, сама модель будет постоянно улучшаться. Если эта информация используется в качестве основы для проектирования и GD&T, она может быть передана вниз по потоку для улучшения всего процесса.Эти петли обратной связи можно использовать для постоянного улучшения САПР, а затем, используя САПР в качестве основы для процесса, непрерывного улучшения самого процесса.

Эти циклы обратной связи не только предоставляют инженерам и проектировщикам данные, необходимые для улучшения продукта и процесса, но и модель можно легко заархивировать в системе PLM для использования в последующих проектах, создавая лучшую платформу для начала последующих проектов. Это может подтолкнуть ваши улучшения качества к другим проектам, позволяя вашему производству начинать новые проекты на шаг впереди конкурентов.

Подробнее о производстве с замкнутым циклом

Closed Loop Manufacturing используется производителями оригинального оборудования во многих отраслях для снижения затрат на качество и улучшения продукции в условиях постоянно сокращающегося жизненного цикла продукции. Узнайте больше о производстве с замкнутым циклом на http://blog.3dcs.com/closed-loop-manufacturing-cad-driven-supplier-quality-and-continuous-quality-improvement

Что такое система с замкнутым циклом?

Компании используют всевозможные термины, чтобы доказать, что они экологически безопасны.Термины «пригодный для вторичного использования», «на основе растений» и «энергоэффективность» очень часто встречаются — и хотя большинство людей в целом знают, что означают эти слова, есть одна часто используемая фраза, которую труднее расшифровать: система с обратной связью.

Продолжение статьи под рекламой

Когда компания говорит, что использует замкнутую систему, это имеет в виду ее цепочку поставок. В рамках замкнутой системы предприятия снова и снова используют одни и те же материалы для создания новых продуктов для покупки. Это способ сохранить природные ресурсы и убрать отходы со свалки, и все больше компаний используют его.

Фраза «замкнутая система» часто используется в паре с «замкнутой экономикой», которая означает «промышленную систему, которая восстанавливается и восстанавливается по намерению или дизайну», если использовать определение Всемирного экономического форума. Чтобы понять основную концепцию, полезно подумать о буквальных петлях или кругах. Вместо того, чтобы сырье двигалось по прямой линии от сбора, через производство к покупке (и, когда оно сломалось или израсходовалось, мусорное ведро), представьте себе петлю. Материалы всегда проходят через этот цикл, никогда не достигая конечной точки.

Продолжение статьи под рекламой

Когда продукт выполнил свою задачу, он перезапускается при получении. Кто-то разрезает предмет на обрезки, предоставляя «новое» сырье. Затем он снова превращается в готовый продукт, который затем покупатель может купить.

Продолжение статьи ниже рекламы

Подумайте об алюминиевых банках. Когда вы допиваете напиток из банки, вы отправляете его в мусорную корзину. Фабрики утилизируют алюминий и производят еще одну банку, которая отправляется в магазин, где любой может ее купить.Процесс можно повторять тысячи раз.

Замкнутые системы могут применяться во всех отраслях промышленности. Возьмите пивной бизнес. Sierra Nevada замкнула цикл на предприятиях компании в Чико, штат Калифорния, где пивовары компостируют отходы пивоварни в почву, используемую для выращивания нового ячменя и хмеля.

Продолжение статьи под рекламой

Но это далеко не единственный пример. Такие компании, как For Days, борются с концепцией быстрой моды с помощью одежды с замкнутым контуром.Когда клиенты подписываются на подписку For Days, они получают комплект рубашек, от простых майок до толстовок. После того, как одежда изношена, запачкана или порвана, подписчики отправляют ее обратно для нового набора, полученного непосредственно из использованных ниток.

Продолжение статьи ниже рекламы

Apple также стремится закрыть технологические петли своим планом перехода на 100% переработанные продукты. Компания уже предприняла некоторые шаги для достижения этой цели с помощью своей программы возврата, которая побуждает клиентов возвращать свои старые телефоны и компьютеры.Эти продукты можно разобрать и переделать в новые с помощью специального робота по имени Лиам, которому Apple поручила эту работу.

Продолжение статьи ниже рекламы

По сути, система с обратной связью побуждает компании рассматривать свою продукцию как ресурсы, а не одноразовый мусор, и позволяет клиентам участвовать в экономике замкнутого цикла, которая максимизирует каждый лом алюминия в вашей газированной воде. банку, хлопок в футболке или золото, встроенное в камеру iPhone.

Больше от Green Matters:

стирание границ между производством и переработкой

Утилизация как концепция и переработка в реальном времени — это разные вещи. В принципе, переработанные продукты должны возвращаться в систему в качестве сырья. В действительности же они часто оказываются на свалках. Производство с замкнутым циклом стремится изменить это.

Чтобы перерабатываемые отходы не попадали на свалки, нам необходимо создать водонепроницаемую систему, которая управляет обращением с продуктами на всех этапах их жизненного цикла — от подготовки к производству до утилизации.Другими словами, нам нужно перестать рассматривать производство и управление отходами как два отдельных процесса. В этом суть концепции производства с замкнутым циклом.

Решение для 3D-печати с замкнутым контуром от 3devo

Линейное не решение.

С самой первой промышленной революции наши производственные системы пошли по линейному пути. Сырье было добыто из земли и преобразовано в продукты с использованием энергии и топлива. Эти продукты используются в повседневной жизни, пока не пришло время их выбросить.Затем было получено свежее сырье для следующей линейки продуктов, которое, в свою очередь, превратилось в отходы.

Со временем недостатки этой открытой системы становятся все более очевидными. С одной стороны, мы потребляем ограниченные ресурсы планеты, как будто завтра не наступит. В то же время мы отказываемся от идеально пригодных для использования материалов и компонентов, предполагая, что они исчерпали свое время. Не говоря уже о буквально горах мусора, которые накапливаются на нашей земле, забивают наши океаны и выводят наши экосистемы из равновесия.

Линейный подход к производству может привести только к экологической катастрофе. Но для того, чтобы проблема с отходами исчезла навсегда, мы больше не можем полагаться на экстренные меры. Вместо этого нам нужно активно переходить от линейной модели к замкнутой.

Кто производители замкнутого контура в городе?

Производитель капсульного кофе Nespresso заложил основу для того, что вскоре может стать глобальной системой переработки алюминиевых кофейных капсул.Процесс прост. Пользователи одноразовых кофейных капсул Nespresso могут заказать пакеты для переработки использованных кофейных капсул. Nespresso, в свою очередь, сотрудничает с местными курьерскими службами, чтобы забрать эти пакеты, и с местными предприятиями по переработке, чтобы обработать собранные капсулы. Он отделяет алюминий от кофейной гущи, перерабатывает его и отправляет обратно в производственную цепочку. Кофейная гуща отправляется в компостные ямы для создания удобрений.

Инициатива

Nespresso особенно важна, поскольку она имеет дело с одноразовыми капсулами кофе — продуктом, который большое количество людей употребляет (и выбрасывает) каждый божий день.Чтобы производство с замкнутым циклом действительно имело значение, оно должно проникнуть в аналогичные отрасли, производящие потребительские товары. Это то, что начало происходить благодаря отличным инициативам ведущих компаний.

Производитель аккумуляторов Energizer начал налаживать круговую модель производства, запустив свои батареи EcoAdvanced, которые производятся с использованием 4% переработанного материала. На бумаге это может показаться не очень большим, но то, что происходит на земле, многообещающе.Вместо того, чтобы собирать чистый цинк и кобальт для каждой новой батареи, которую она производит, Energizer восстанавливает эти материалы из использованных батарей. Чтобы побудить клиентов покупать эти экологически чистые батареи, компания также разработала их так, чтобы они работали дольше, чем их предшественники.

Мода, известная своим воздействием на окружающую среду, также поддержала идею производства с замкнутым циклом. Ведущие бренды, такие как Patagonia и H&M, подхватили флот, производя одежду, пригодную для вторичного использования, создавая новую одежду из выброшенных тканей.Новые бренды, такие как Evrnu, сосредоточили все свои усилия на повторном использовании выброшенного текстиля.

Так почему же еще не все производители замкнутого цикла?

На данный момент это в основном потому, что числа не складываются. Хорошо спроектированные и функциональные системы, облегчающие производство с замкнутым циклом, не получили широкого распространения в большинстве отраслей. Это означает, что сбор отходов и заготовка из них сырья по-прежнему является довольно дорогостоящим занятием.

Конечно, такие компании, как Nespresso и H&M, делают огромную работу по изменению ситуации.Их инициативы решают проблему на решающем этапе — когда пользователи собираются выбросить продукты. Переработка является неотъемлемой частью производства в замкнутом цикле. Упрощая для клиентов переработку таких вещей, как использованные кофейные капсулы, старую одежду или пластиковые отходы, производители могут устранить серьезное препятствие в своих планах устойчивого производства.

Внедрение производства с замкнутым циклом относительно просто в отраслях, где для производства используются пластмассы и полимерные композиты.Доступные технологии переработки пластиковых отходов в грануляты или нити для 3D-печати существуют уже много лет. Как известные производители, так и новые стартапы могут использовать эти технологии для сокращения или даже предотвращения потерь в своих производственных цепочках.

В будущем революционные инновации Индустрии 4.0, по всей вероятности, откроют еще больше возможностей в производстве с замкнутым циклом. В партнерстве с усилиями по сокращению выбросов углерода они могут даже привести нас к тому моменту, когда мы сможем начать восполнять ресурсы планеты.

Вам также могут понравиться следующие сообщения:

Industrial Ecololgy: Закрытие цикла обращения с отходами | Промышленная экологическая игра: значение для экологического проектирования и управления

Алленби Б. Р. и Д. Дж. Ричардс, ред. 1994. Озеленение промышленных экосистем. Вашингтон, округ Колумбия: National Academy Press.

Эйрес, Р. У. 1989. Промышленный метаболизм. Стр. 23–49 в области технологий и окружающей среды, J.Х. Осубель и Х. Э. Сладович, ред. Вашингтон, округ Колумбия: National Academy Press.

Агентство по охране окружающей среды. 1994. Браунер называет шесть отраслей, в которых планируется улучшить охрану окружающей среды. Пресс-релиз. Агентство по охране окружающей среды: Вашингтон, округ Колумбия

Фрош Р. А. 1996. К концу отходов. Размышления о новой экологии промышленности. Стр. 165–175 в Технологических траекториях и окружающей человека среде, Дж. Х. Осубель, Д. Лэнгфорд, ред. Вашингтон.: Национальная академия прессы.

Frosch, R.A., and N.E. Gallopoulos. 1989. Стратегии производства. Scientific American 260: 144–152.

Frosch, R.A., and N.E. Gallopoulos. 1992. К промышленной экологии. Стр. 269–292 в обращении с отходами. А. Д. Брэдшоу, Р. Саутвуд и Ф. Уорнер, ред. Лондон: Чепмен и Холл.

Киссер, К. 1994. Переработка и переработка лома 51 (3): 74.

Мюррей, Ф. Э. С. 1994. Xerox: Дизайн для окружающей среды.Дело Гарвардской школы бизнеса N9-794-022. Кембридж, Массачусетс: Гарвардская школа бизнеса.

Национальная академия наук. 1992. Труды Национальной академии наук. 89: 793–884.

Ричардс Д. Дж. И Р. А. Фрош, ред. 1994. Корпоративная экологическая практика: поднимаясь по кривой обучения. Вашингтон, округ Колумбия: National Academy Press.

Schmidheiny, S., и Деловой совет по устойчивому развитию. 1993. Меняющийся курс: взгляд глобального бизнеса на развитие и окружающую среду.Бостон: Массачусетский технологический институт Press.

Переработка и переработка лома. 1994. 51 (3): 11.

Smart, B. 1992. За пределами соответствия. Вашингтон, округ Колумбия: Институт мировых ресурсов.

Stahel, W. 1994. Экономика услуг, ориентированная на использование: эффективность использования ресурсов и продление срока службы продукта. Стр. 178–190 в «Озеленении промышленных экосистем», Б. Р. Алленби и Д. Дж. Ричардс, ред. Вашингтон, округ Колумбия: National Academy Press.

Старр, Дж. У., Дж. Г. Блок и Дж. Ф. Куни. 1994. Legal Times, 31 мая: 6.

Тодд Р. 1994. Системы экологического учета с нулевыми потерями. Стр. 191–200 в «Озеленении промышленных экосистем», Б. Р. Алленби и Д. Дж. Ричардс, ред. Вашингтон, округ Колумбия: National Academy Press.

(PDF) Опыт производства с замкнутым циклом в учебной среде

63

Макс Джурашек и др. / Procedure Manufacturing 9 (2017) 57-64

одновременно работала в качестве тестовой группы для разработки удобства использования процесса и образовательного содержания, хотя процесс

был значительно медленнее по сравнению с чисто инженерным подходом.Еще одним наблюдаемым преимуществом была стимуляция коммуникативных навыков учащихся

. Работа в учебной среде не только на заранее разработанных курсах

, но и над проектами показала преимущества фабрик обучения для развития студентов. С финансовой точки зрения

этот процесс позволяет сэкономить деньги, поскольку переработанная нить стоит дешевле, чем закупленный первичный материал. Из-за масштаба поршневого экструдера

финансовая разбивка рассчитывается как достижение между 100 и 140 кг из

произведенных переработанных волокон в зависимости от стоимости энергии и эффективности материала.

Практически, разработанная технологическая цепочка будет расширена в рамках текущего процесса, чтобы способствовать внедрению на учебной фабрике

. Во время стадий процесса рециркуляции могут происходить выбросы частиц и газообразных веществ. Поэтому важно, чтобы

работал в контролируемой среде с хорошей вентиляцией. Для предотвращения смешивания материалов и загрязнения в учебной среде необходимо внедрить

организационных структур. Дальнейшие полезные расширения этой цепочки

процесса, например, связаны с идентификацией и разделением материалов.Внедрение инновационной технологии

, такой как портативные устройства NIRS (ближняя инфракрасная спектроскопия) для идентификации материалов, расширит возможные

образовательных приложений в учебной среде. Подход разработки учащимися для учащихся, который был использован во время разработки процесса,

будет реализован в дальнейшем улучшении и внедрении. Фактическое распространение учебной среды

будет предметом дальнейшего исследования.

Благодарности

Авторы выражают благодарность компании AKB-Stiftung, финансирующей проект «3-Cycle: Value Making Recycling

с 3D-принтерами» в рамках представленной работы, которая была разработана в этом проекте.

Приложение

Приложение таблица A1: Основные части и стоимость разработанного поршневого экструдера

Макс. усилие при 6 бар: 7,363 Н

Стойкая к давлению труба из нержавеющей стали с резьбовым соединением

пропускная способность прибл.2,1 литра на партию

Алюминиевый профиль, 2000 мм x 600 мм

Клапан и прочее. детали для сжатого воздуха

Ссылки

[1] Дж. Р. Дюфлоу, Дж. У. Сазерленд, Д. Дорнфельд, К. Херрманн, Дж. Йесвиет, С. Кара, М. Хаушильд и К. Келленс, «На пути к энергии и

ресурсоэффективности. производство: процессы и системный подход », CIRP Ann. — Мануф. Technol., Т. 61, нет. 2, pp. 587–609, 2012.

[2] E. Abele, J. Metternich, M. Tisch, G. Chryssolouris, W.Шин, Х. Эль-Мараги, В. Хаммель и Ф. Ранц, «Фабрики обучения для

исследований, образования и обучения», Procedure CIRP, vol. 32, нет. Clf, pp. 1–6, 2015.

[3] Всемирный экономический форум, «Стимулирование устойчивого потребления: системы с замкнутым циклом», 2009 г.

[4] М. Ф. Эшби, Материалы и окружающая среда, экологически обоснованный выбор материалов. 2013.

[5] Р. Т. и Б. М. Лунд, «Восстановление: опыт Соединенных Штатов и последствия для развивающихся стран.,» нет. 31,

1984.

[6] М. Р. Чертов, «Раскрытие» промышленного симбиоза, J. ​​Ind. Ecol., Vol. 11, вып. 1, pp. 11–30, 2007.

[7] И. Гибсон, Д. Розен, Б. Стакер, Технологии аддитивного производства. New York, NY: Springer New York, 2015.

[8] W. Gao, Y. Zhang, D. Ramanujan, K. Ramani, Y. Chen, CB Williams, CCL Wang, YC Shin, S. Zhang и PD Zavattieri,

«Состояние, проблемы и будущее аддитивного производства в машиностроении», Comput.Des., 2015.

Как петли меняют звук и бизнес рэп-производства

Судя по их длинному списку продюсеров, включая такие крупные хиты, как «Sicko Mode» и «Goosebumps» Трэвиса Скотта и «Motorsport» от Migos. — и огромное количество обучающих материалов на YouTube, посвященных воссозданию их звука, делают Cubeatz одними из лучших разработчиков лупов. Хотя братьям, кажется, нравится оставаться за кадром (кажется, единственное интервью, которое они когда-либо давали, было с немецким хип-хоп-каналом на YouTube в 2015 году), они также, похоже, вдохновили волну международных талантов в петле. сцена.

«Многие петлители, которых я заметил, приезжают из-за рубежа: Германия, Нидерланды, Австрия, он работает во всем диапазоне», — говорит Нуньес. «Кажется, сейчас идет кросс-культурный продакшн, который добавляет действительно интересный элемент. Уши, которые привыкли к одному, теперь открываются для другого из-за того, что отправляются петли ».

В рамках этого духа сотрудничества существует также внутренний дисбаланс сил. Когда неизвестные любители петель — часто географически удаленные от центров рэп-индустрии в Атланте, Нью-Йорке и Л.A. — отправляйте материал известным продюсерам, имеющим связи с артистами и лейблами, последние имеют гораздо больше рычагов воздействия, чем первые, для переговоров, динамика, которая может сделать зацикленных людей уязвимыми для эксплуатации.

Seph Got the Waves, продюсер, гитарист и лупмейкер из Новой Зеландии, в основном общается с другими продюсерами в Интернете. Вначале он полагался на неформальные договоренности об оплате и кредите, но теперь он нанимает менеджера и поверенного, которые представляют его интересы.
