Что такое магнитный пускатель и для чего он нужен

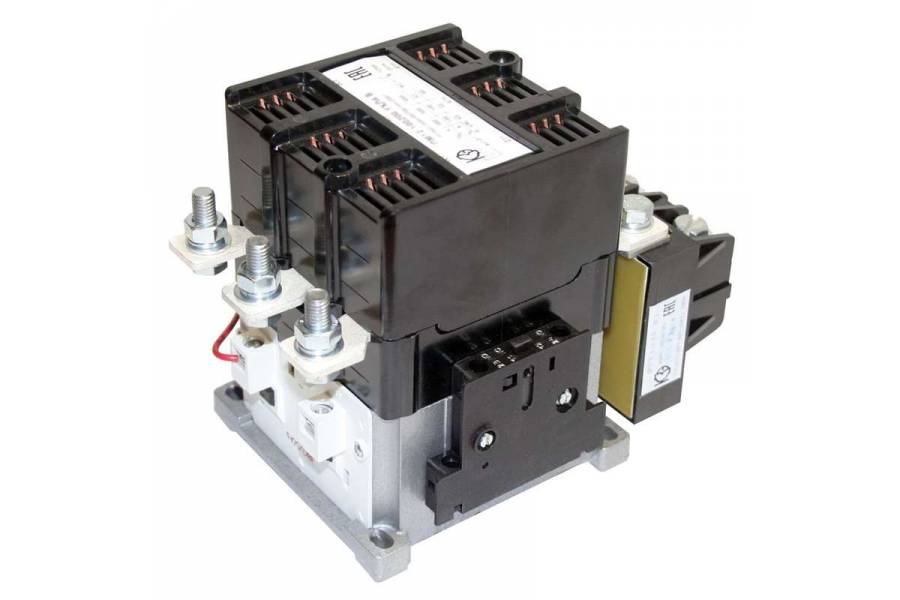

Магнитный пускатель — это электромагнитный аппарат, предназначенный для дистанционного пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором.

Основные функции магнитного пускателя:

• Включение и отключение электродвигателя
• Защита электродвигателя от перегрузок
• Защита от короткого замыкания (в комбинации с автоматическим выключателем)
• Защита от обрыва фазы питающей сети
• Реверс (изменение направления вращения) электродвигателя

Магнитные пускатели широко применяются для управления электродвигателями в системах автоматизации технологических процессов на производстве, в станках, конвейерах, вентиляционных установках и т.д.

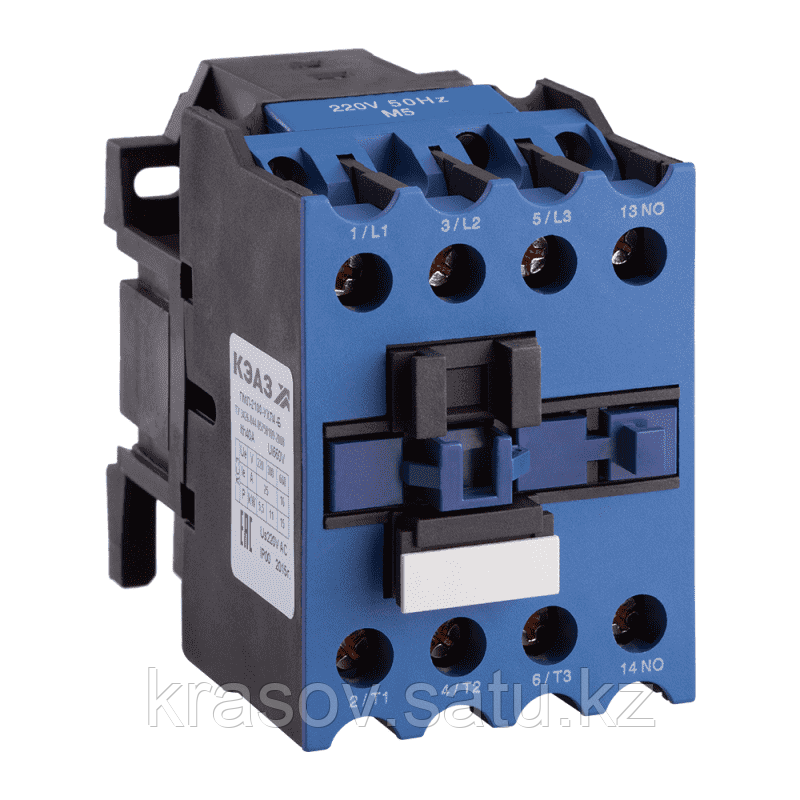

Устройство и принцип работы магнитного пускателя

Магнитный пускатель состоит из следующих основных частей:

• Контактор — главный коммутационный аппарат
• Тепловое реле — для защиты от перегрузок
• Кнопки управления «Пуск» и «Стоп»
• Вспомогательные контакты

Принцип работы магнитного пускателя основан на электромагнитном притяжении. При нажатии кнопки «Пуск» на катушку контактора подается напряжение. Электромагнит притягивает подвижный якорь, который замыкает силовые контакты, подключая электродвигатель к сети. Одновременно замыкаются блокировочные контакты, которые шунтируют кнопку «Пуск».

При нажатии кнопки «Стоп» или срабатывании защиты цепь катушки размыкается, якорь отпадает и силовые контакты размыкаются, отключая двигатель от сети.

Как правильно подключить магнитный пускатель

Схема подключения магнитного пускателя включает следующие цепи:

1. Силовая цепь — для подключения электродвигателя к сети через главные контакты
2. Цепь управления — для подключения катушки контактора и кнопок
3. Цепь защиты — для подключения теплового реле

Порядок подключения магнитного пускателя:

1. Подключить силовые провода от сети к входным зажимам контактора
2. Подключить выходные зажимы контактора к обмоткам электродвигателя
3. Подключить катушку контактора к цепи управления через кнопки «Пуск» и «Стоп»
4. Подключить тепловое реле к силовой цепи и цепи управления
5. Подключить вспомогательные контакты при необходимости

При подключении важно строго соблюдать схему и правила электробезопасности. Неправильное подключение может привести к выходу оборудования из строя или несчастному случаю.

Виды магнитных пускателей

Магнитные пускатели различаются по следующим признакам:

• По назначению:
  • Нереверсивные — для пуска в одном направлении
  • Реверсивные — для пуска в двух направлениях
• По степени защиты:
  • Открытого исполнения
  • Защищенного исполнения
  • Пылевлагозащищенные

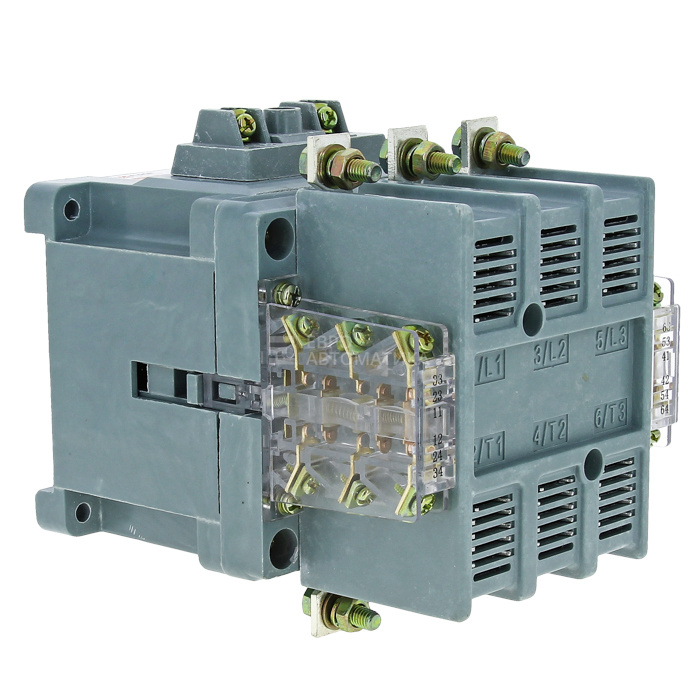

• По номинальному току:
  • Малогабаритные — до 40 А
  • Средней мощности — до 160 А
  • Мощные — свыше 160 А

Выбор конкретного типа пускателя зависит от мощности электродвигателя, условий эксплуатации и требований к управлению.

Преимущества использования магнитных пускателей

Магнитные пускатели имеют ряд важных преимуществ по сравнению с другими коммутационными аппаратами:

• Возможность дистанционного управления
• Высокая частота коммутаций
• Наличие встроенной защиты электродвигателя
• Компактные размеры
• Простота монтажа и обслуживания
• Низкая стоимость
• Высокая надежность и долговечность

Эти преимущества обусловили широкое применение магнитных пускателей в промышленности для управления электроприводами различных механизмов и машин.

Выбор магнитного пускателя

При выборе магнитного пускателя необходимо учитывать следующие параметры:

• Номинальный ток и мощность электродвигателя
• Напряжение питающей сети
• Режим работы (длительный, повторно-кратковременный)
• Частота включений
• Категория применения (AC-3, AC-4 и т.д.)
• Условия окружающей среды
• Наличие дополнительных контактов

Правильный выбор магнитного пускателя обеспечивает надежную и безопасную работу электропривода. Рекомендуется выбирать пускатель с запасом по току 20-30% от номинального тока двигателя.

Техническое обслуживание магнитных пускателей

Для обеспечения длительной и безотказной работы магнитные пускатели требуют периодического технического обслуживания:

1. Внешний осмотр на предмет механических повреждений
2. Проверка затяжки винтовых соединений
3. Очистка от пыли и грязи
4. Проверка состояния контактов
5. Измерение сопротивления изоляции
6. Проверка работы защиты от перегрузки

Периодичность обслуживания зависит от условий эксплуатации, но обычно проводится не реже 1 раза в год. При интенсивной работе или в тяжелых условиях обслуживание проводят чаще.

для чего нужен, как подключить, принцип работы

При производстве электротехнических работ на высоковольтных линиях, при подключении мощных потребителей электрической энергии и промышленного оборудования электромонтажник неизбежно сталкивается с таким устройством, как контактор. У профессионала нет сомнений для чего нужен контактор и какие функции он выполняет, но человеку далекому от электротехники или только начинающему познавать электрическую специальность рано или поздно приходится столкнутся с этим понятием. Контактор – прибор очень удобный, но, чтобы понять для чего он нужен придется немного разобраться.

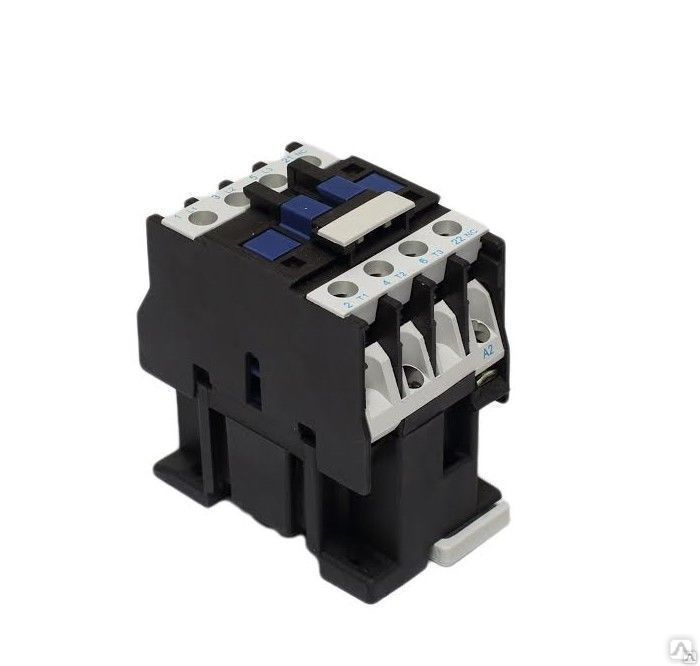

Что такое контактор и для чего он нужен

В электрических сетях постоянно приходится включать или выключать различные нагрузки или управлять их работой. Как мы знаем, в быту для этих целей существуют механические выключатели и рубильники. Но у таких устройств есть весьма ограниченный ресурс износостойкости, а для больших электрических систем, управление с помощью механических рубильников является неудобным и неэффективным способом. Именно поэтому был создан такой прибор, который имеет огромный ресурс работы, позволяет производить циклы включения и выключения до нескольких тысяч раз в час, а самое главное дает возможность управлять нагрузкой дистанционно. Простыми словами это выключатель.

Контактор – это электромагнитное устройство, предназначенное для частых включений и выключений электрических цепей дистанционным способом.

Электромагнитные контакторы применяются во всех сферах нашей жизни. Они включают уличное освещение, управляют отключением высоковольтных линий электропередачи, линий транспортных систем (трамвайных, троллейбусных, железнодорожных), широко применяются в строительстве и промышленности для запуска мощных силовых установок, двигателей, машин и другого оборудования.

Более того, такие коммутационные устройства применяются и в жилых домах для различных целей, таких, например, как включение электрообогревательных приборов или водонагревателей, для управления вентиляционными установками, водопроводными или канализационными насосами. Прогресс не стоит на месте и на данный момент системы умного дома под управлением контакторов или групп таких приборов уже постепенно входят в жизнь обычных людей.

Огромную роль эти устройства играют в электробезопасности и, как следствие, предотвращении пожаров от возгорания электрооборудования или силовых линий.

Данные приборы имеют ряд преимуществ перед различными модульными приспособлениями:

• Могут подключаться к любой сети;
• Имеют компактные размеры;
• Абсолютно бесшумны в работе;
• Могут использоваться при высоких мощностях и больших токах;
• Легкие в эксплуатации и просты в монтаже;
• Могут работать в любых условиях.

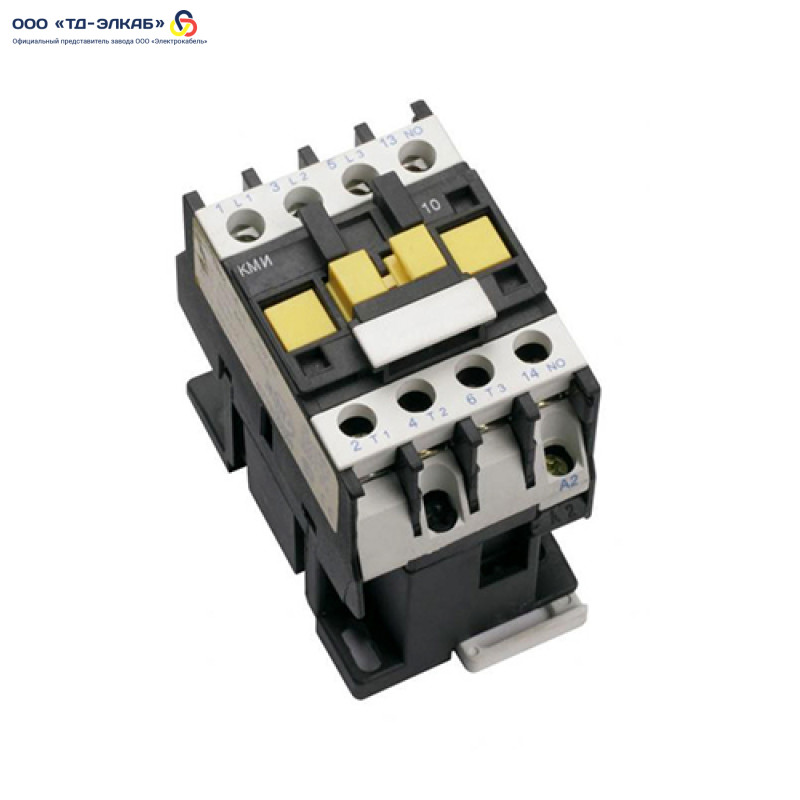

Устройство и принцип работы

Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается. В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования.

Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.

Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.

Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.

Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:

• группа контактов, выполненная из высококачественной меди;
• корпус из диэлектрических материалов;
• соединенная с электромагнитом напрямую контактная планка;
• электромагнитная катушка;
• дугогасительные элементы, которые необходимы при управлении большими токами.

Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.

Основные виды и типы контакторов

Для выполнения различных условий работы, задач и управления разными видами электрических систем и оборудования существуют контакторы с разнообразным функционалом.

По типу электрического тока коммутирующие устройства бывают:

• постоянного тока – предназначенные для коммутации сетей постоянного тока;
• переменного тока – работающие и выполняющие свою задачу в сетях переменного тока.

По типам конструкции эти механизмы различаются по количеству полюсов. Наиболее широко применяются однополюсные и двухполюсные устройства, реже – трехполюсные.

Трехполюсные приборы применяются в трехфазных электрических сетях переменного тока для управления мощными электродвигателями и прочими устройствами. В промышленности производят и используют многополюсные контакторы, но такие механизмы используются крайне редко и выполняют специфические задачи.

По наличию дополнительных систем:

• без дугогасительной системы;
• имеющи

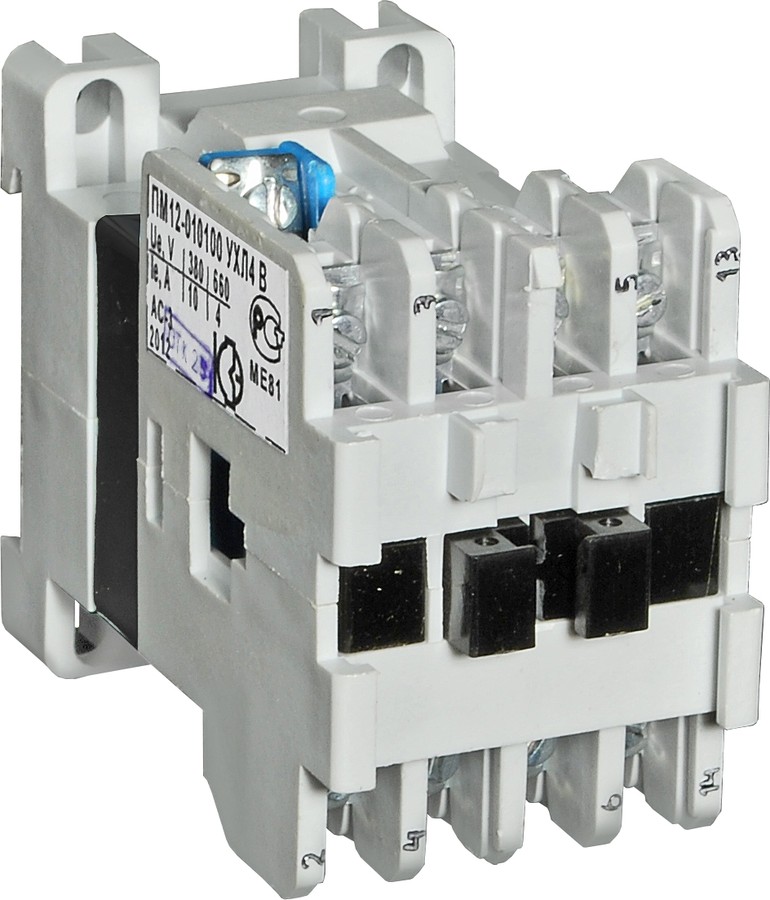

Магнитный пускатель — для чего он нужен и как его подключать

Чтобы понять, как подключить магнитный пускатель, следует разобраться в принципе его работы. Он прост и полностью идентичен тому, по которому работает любое реле.

Главная задача магнитного пускателя — это дистанционное подключение мощной нагрузки, которое может производиться как в ручном режиме, так и в ходе алгоритмической работы промышленной автоматизированной установки.

Основными составляющими магнитного пускателя являются индуктивная катушка, создающая магнитное поле, якорь, связанный механически с одной из контактных групп, и еще одна пара контактов.

Катушка индуктивности включается в цепь управления, состоящую из последовательно включенных кнопок «Стоп» с нормально замкнутыми контактами и «Пуск» с нормально разомкнутыми. Параллельно кнопке «Пуск» включается еще одна контактная пара, которая замыкается одновременно с подключением нагрузки.

Магнитный пускатель работает следующим образом: при нажатии «Пуска» замыкается электрическая цепь, ток проходит через замкнутые контакты этой кнопки и кнопки «Стоп» (ведь они нормально замкнутые), что означает — пока не нажмут на эту кнопку, цепь не разомкнется. При прохождении электрического тока по катушке в ней возникает магнитное поле, притягивающее якорь, который, в свою очередь, соединяет контакты — всего их четыре пары. Три из них основные и предназначены для включения трехфазной полезной нагрузки, например мощного электродвигателя. Четвертая пара включена параллельно пусковой кнопке, которую после этого можно отпускать, и ток в цепи будет проходить через эти контакты.

Для того чтобы отключить нагрузку, достаточно разомкнуть цепь соленоида. Для этого и предназначена кнопка «Стоп», контактная группа которой в обычном положении замкнута, а размыкается при нажатии. Теперь все происходит в обратном порядке: цепь прерывается, магнитное поле катушки исчезает, происходит размыкание всех контактов — как силовых, так и удерживающего. Кнопку «Стоп» можно отпускать — ток больше по управляющей цепи не пойдет, ведь контакты кнопки «Пуск» в ненажатом положении разомкнуты. Все, магнитный пускатель выключен.

Как правило, катушка магнитного пускателя рассчитана на напряжение 220 Вольт переменного тока с частотой 50-60 Герц. Приборы, в схеме которых используются магнитные катушки или трансформаторы, рассчитанные исключительно на частоту 60 Герц, у нас лучше не использовать — они могут выйти из строя, зато отечественный или европейский магнитный пускатель можно использовать в Америке без ограничений.

Типичная ошибка при монтаже – включение управляющей цепи не между нейтралью и фазой, а между фазами. В этом случае на катушку попадает 380 Вольт вместо 220, и она сгорает.

При всей простоте устройства конструкция магнитного пускателя постоянно совершенствуется. Конструкторские бюро, создающие новые коммутационные устройства, стремятся снизить шум при срабатывании и уменьшить образовывающуюся в момент соединения или разъединения контактов электрическую дугу. Особенно это касается высоковольтных пускателей, рассчитанных на работу с напряжением в тысячу вольт. Так, совместное швейцарско-шведское предприятие Asea Brown Boveri Ltd производит коммутационную аппаратуру для электрических схем с конца девятнадцатого века, ею накоплен огромный опыт в производстве этого оборудования. Магнитный пускатель ABB – то же, что «Роллс-Ройс» среди автомобилей.

20. Контакторы и магнитные пускатели » СтудИзба

Глава 20

КОНТАКТОРЫ  И МАГНИТНЫЕ   ПУСКАТЕЛИ

§ 20. 1. Назначение контакторов и магнитных пускателей

Наиболее   распространенным   потребителем   электриче­ской энергии является электродвигатель. Примерно 2/3 всей выра­батываемой в стране электроэнергии потребляется электродвига­телями. Основным коммутационным аппаратом, осуществляющим подключение электродвигателя  к  питающей  сети,  является  кон­тактор. Электромагнитный контактор представляет собой выклю­чатель, приводимый в действие с помощью электромагнита. По сути дела, это мощное электромагнитное реле, контактный узел которого способен замыкать и размыкать силовые цепи с токами в десятки и сотни ампер при напряжениях в сотни вольт. При та­ких электрических нагрузках необходимо принятие специальных мер по гашению дуги. Поэтому по сравнению с обычными элект­ромагнитными реле электромагнитные контакторы имеют дугогасительные устройства и более мощные электромагнит и контакт­ные узлы. Кроме силовых (мощных) контактов! имеются и блоки­ровочные контакты, используемые в цепях управления для целей автоматики.    Различают  контакторы   постоянного   и   переменного тока. Для автоматического пуска, остановки и реверса электродви­гателей применяют магнитные пускатели.  Они представляют со­бой   комплектные электрические  аппараты,   включающие  в  себя электромагнитные контакторы, кнопки управления, реле защиты и блокировки.

Контакторы и магнитные пускатели используются и для вклю­чения других мощных потребителей электроэнергии: осветительпых и нагревательных установок,  преобразовательного и техно­логического электрического оборудования.

К этой же группе электрических силовых аппаратов следует отнести автоматические выключатели, которые также предназна­чены для подключения к питающей сети мощных электропотре­бителей. Замыкание их контактов производится не с помощью электромагнита, а вручную. Автоматически они производят лишь выключение нагрузки, защищая ее от перегрузок по току. Если контакторы и магнитные пускатели способны работать при час­тых включениях и отключениях, то автоматические выключатели обычно применяют при включениях па продолжительное время. В типовые схемы электропривода обычно входят автоматический выключатель (питающий и силовые, и управляющие цепи) и маг­нитный пускатель (осуществляющий непосредственную коммута­цию для пуска, остановки и реверса электродвигателя).

§ 20.2. Устройство и особенности контакторов

Принцип действия контакторов такой же, как и у эле­ктромагнитных реле. Поэтому и устройство их во многом сходно. Главное отличие заключается в том, что контакты контакторов коммутируют большие токи. Поэтому они выполняются более мас­сивными, требуют больших усилий, между ними при разрыве воз­никает дуга, которую необходимо погасить.

Основными узлами контактора являются электромагнитный механизм, главный (силовой) контактный узел, дугогасительная система, блокировочный контактный узел.

Электромагнитный механизм осуществляет замыкание и раз­мыкание контактов. При подаче напряжения на втягивающую катушку электромагнита якорь притягивается к сердечнику, а ме­ханически связанные с ним подвижные контакты замыкают сило­вую цепь и выполняют необходимые переключения в цепи управ­ления.

Магнитные системы контакторов в зависимости от характера движения якоря и конструкции различают на поворотные и пря-моходовые. Магпитопровод контактора поворотного типа устроен аналогично клапанному реле. Для устранения залипапия якоря используют немагнитные прокладки. Для замыкания силовых кон­тактов требуются значительно большие усилия, чем развиваемые в реле. Поэтому электромагнитный механизм контактора выполня­ется более мощным и массивным. При срабатывании контактора происходит довольно значительный удар якоря о сердечник. Час­тично этот удар принимает на себя немагнитная прокладка; кро­ме того, магнитную систему амортизируют пружиной, которая так­же уменьшает вибрацию контактов.

Магнитопровод контактора   прямоходного  типа  имеет обычно Ш-образпую форму. В этом случае для устранения заливания яко­ря делают зазор между средними стержнями сердечника и якоря. Втягивающая катушка    обычно    обеспечивает    включение    и удержание якоря в притянутом положении. Но иногда использу­ют две катушки: мощную включающую и менее мощную удержи­вающую. В этом случае контактор во включенном состоянии по­требляет меньше электроэнергии, поскольку включающая катушка находится под током только короткое время. Размыкание контак­тов происходит за счет отключающей пружины при снятии напря­жения с катушки контактора. Втягивающая катушка должна обе­спечивать надежное срабатывание контактора при снижении на­пряжения до 0,85. По нагреву катушка должна выдерживать повышение напряжения до 1,05

В контакторах с поворотным якорем наибольшее распростра­нение получили линейные перекатывающиеся контакты (см. рис. 16.5). В примоходных контактах применяются мостиковые кон­тактные системы (см. рис. 16.4). Контактный мостик имеет не­большую массу и выполняется самоустанавливающимся, что сни­жает вибрацию контактов. Для предотвращения вибрации кон­тактная пружина создает предварительное нажатие, равное при­мерно половине конечной силы нажатия.

У контакторов для длительного режима работы на поверх­ность медных контактов обычно напаивается металлокерамическая или серебряная пластинка. Контакты иногда могут выпол­няться из меди, если образующаяся пленка окисла па рабочей поверхности контактов периодически снимается их самоочисткой. Дугогасительная система контакторов постоянного тока обыч­но выполняется в виде камеры с продольными щелями, куда дуга вытесняется с помощью магнитной силы. Дугогасительная систе­ма контакторов переменного тока обычно имеет вид камеры со стальными дугогасительными пластинами и двойным разрывом дуги в каждой фазе.

Блокировочные или вспомогательные контакты применяются для переключений в цепях управления и сигнализации, поэтому они имеют такое же конструктивное выполнение, как и контакты реле.

§ 20.3. Конструкции контакторов

Как правило, род тока в цепи управления, которая пи­тает катушку контактора, совпадает с родом тока главной цепи. Поэтому контакторы постоянного тока, предназначенные для включения двигателей постоянного тока, имеют электромагнитный механизм, питаемый постоянным током. Соответственно контак­торы переменного тока, предназначенные для включения двигате­лей (или другой нагрузки) переменного тока, имеют электромагнитный механизм, питаемый переменным током. Бывают и исклю­чения. Известны, например, случаи, когда катушки контакторов переменного тока получают питание от цепи постоянного тока.

Устройство контактора постоянного тока показано на рис. 20.1. Электромагнитный механизм поворотного типа состоит из сердеч­ника / с катушкой 2, якоря 3 и возвратной пружины 4. Сердеч­ник 1 имеет полюсный наконечник, необходимый для увеличения

Рис. 20.1. Контактор посто-                 Рис.   20.2.   Дугогасительная

янного тока                                  камера     с     электромагнит-

ным дутьем

магнитной проводимости рабочего зазора электромагнита. Немаг­нитная прокладка 5 служит для предотвращения залипания яко­ря. Силовой контактный узел состоит из неподвижного 6 и по­движного 7 контактов. Контакт 7 шарнирно закреплен на рычаге 8, связанном с якорем 8 и прижатом к нему нажимной пружиной 9.   Подвод тока к подвижному контакту 7 выполнен гибкой медной
лентой 10. Замыкание главных контактов 6 и 7 происходит с проскальзыванием и перекатыванием, что обеспечивает очистку кон­тактных поверхностей от окислов и нагара. При срабатывании электромагнитного механизма кроме главных контактов переклю­чаются вспомогательные контакты блокировочного контактного уз­ла 11. При размыкании главных контактов 6 и 7 между ними возникает электрическая дуга, ток которой поддерживается за счет ЭДС самоиндукции в обмотках отключаемого электродвига­теля. Для интенсивного гашения электрической дуги служит ду­гогасительная камера 12. Она имеет дугогасительную решетку в виде тонких металлических пластин, которые разрывают дугу на короткие участки. Пластины интенсивно отводят теплоту от дуги и гасят ее. Однако при большой частоте включения  контактора пластины   не  успевают остывать  и  эффективность дугогашения падает.

Для вытеснения дуги в сторону дугогасителыюй решетки мож­но использовать электромагнитную силу, так называемое магнит­ное дутье. На рис. 20.2 показана дугогасительная камера с уз­кой щелью и магнитным дутьем. Щелевая камера образована дву­мя стенками /, выполненными из изоляционного материала. Си­стема магнитного дутья состоит из катушки 2, включенной после­довательно с главными контактами и размещенной на сердечнике 3. Для подвода магнитного поля в зону образования дуги служат ферромагнитные щеки 4. В результате взаимодействия электриче­ского тока дуги с магнитным полем появляется сила F, которая растягивает дугу и вытесняет ее в щелевую камеру между стенками 1. За счет усиленного отвода теплоты стенками камеры дуга быстро гаснет.

При последовательном включении главных контактов и катуш­ки магнитного дутья направление силы F остается постоянным при любом направлении тока в силовой цепи, поскольку сила F пропорциональна квадрату тока (ведь магнитное поле создается этим же током). Поэтому магнитное дутье можно использовать и в контакторах переменного тока.

Контакторы переменного тока отличаются от контакторов по­стоянного тока, прежде всего тем, что они, как правило, выпол­няются трехполюсиыми. Основное назначение контакторов пере­менного тока — включение трехфазных асинхронных электродви­гателей. Поэтому они имеют три главных (силовых) контактных узла. Все три главных контактных узла работают от общего эле­ктромагнитного приводного механизма клапанного типа, который поворачивает вал с установленными на нем подвижными контак­тами. С этим же приводом связаны вспомогательные контакты. Главные контактные узлы имеют систему дугогашения с магнит­ным дутьем и дугогасителной щелевой камерой или дугогаси­телной решеткой. В контакторах быстрее всего изнашиваются главные контакты, поскольку они подвергаются интенсивной эро­зии (как говорится, контакты выгорают). Для увеличения общего срока службы контакторов предусматривается возможность сме­ны контактов.

Наиболее сложным и трудным этапом работы контактов является процесс их размыкания. Именно в этот момент контакты оп­лавляются, между ними возникает дуга. Для облегчения работы главных контактов при размыкании выпускаются контакторы пе­ременного тока с полупроводниковым блоком. В этих контакторах параллельно главным замыкающим контактам включают по два тиристора (управляемых полупроводниковых диода). Во включен­ном положении ток проходит через главные контакты, поскольку тиристоры находятся в закрытом состоянии и ток не проводят. При размыкании контактов схема управления на короткое время открывает тиристоры, которые шунтируют цепь главных контак­тов и разгружают их от тока, препятствуя возникновению элект­рической дуги. Такие комбинированные тиристорные контакторы выпускаются на токи в сотни ампер. Поскольку тиристоры рабо­тают в кратковременном режиме, они не перегреваются и не нуж­даются в радиаторах охлаждения.

Коммутационная износостойкость комбинированных контакто­ров составляет несколько миллионов циклов, в то время как глав­ные контакты обычных контакто­ров постоянного и переменного то­ка выдерживают обычно 150—200 тыс. включений.

Для управления электродвига­телями переменного тока неболь­шой мощности применяют прямоходовые контакторы с мостиковыми контактными узлами. Благодаря двукратному разрыву цепи и облег­ченным условиям гашения дуги пе­ременного тока в этих контакторах не требуются специальные дугогасительные камеры с магнитным дутьем, что существенно уменьшает их габаритные размеры.

Рис. 20.3.  Контактор переменного тока

Электромагнитный привод контактора переменного тока малой мощности (рис. 20.3) имеет Ш-образный сердечник 1 и якорь 2, собранные из пластин электротехнической стали. Часть полюсов сердечника охвачена короткозамкнутым витком, что предотвра­щает вибрацию якоря, вызванную снижением силы электромаг­нитного притяжения до нуля при прохождении переменного сину­соидального тока через нуль. Катушка 3 контактора охватывает сердечник и якорь, она и создает намагничивающую силу в маг­нитной системе контактора. На якоре 2 закреплены подвижные контакты 4 мостикового типа, что повышает надежность отклю­чения за счет двукратного размыкания. В пластмассовом корпусе установлены неподвижные контакты 5 и 6. Пружина 7 возвраща­ет контакты 4 в исходное положение. В трехфазном контакторе — три контактные пары, отделенные друг от друга пластмассовыми перемычками 8. Главные контакты имеют металлокерамические накладки и защищены крышкой. Вспомогательные контакты на рис. 20.3 не показаны.

§ 20.4. Магнитные пускатели

Магнитный пускатель — это комплектное устройство, предназначенное главным образом для пуска трехфазных асин­хронных двигателей. Основной составной частью магнитного пускателя является трехполюсный контактор переменного тока. Кро­ме того, контактор имеет кнопки управления и тепловые реле.

Схема включения трехфазного асинхронного двигателя с короткозамкнутым ротором показана на рис. 20.4. Для пуска элект­родвигателя М нажимается кнопка SB1 («Пуск»). Через катушку контактора КМ проходит ток, электромагнит контактора срабатывает, и замыкаются все его контакты, которые на схеме обоз­начаются теми же буквами КМ. Силовые контакты КМ подклю-

Рис. 20.4. Схема включения трех-           Рис.   20.5.   Конструкция   неревер-

фазного     асинхронного     электро-       сивного магнитного пускателя

двигателя   с   магнитным   пускате­лем

чают на трехфазное напряжение обмотку электродвигателя М. Параллельно кнопке SB1 подсоединены блокировочные контак­ты КМ. Так как они замкнулись, то после отпускания кнопки SB1 катушка контактора получает питание по этим контактам. Сле­довательно, для включения электродвигателя не надо все время держать кнопку нажатой: достаточно ее один раз нажать и от­пустить. Для остановки электродвигателя служит кнопка SB2 («Стоп»), при нажатии которой разрывается цепь питания кон­тактора КМ. Для защиты электродвигателя от перегрева служат тепловые реле FP1 и FP2, чувствительные элементы которых включаются в две фазы электродвигателя, а размыкающие кон­такты, обозначенные теми же буквами, включены в цепь пита­ния катушки контактора КМ. Для защиты самой схемы управле­ния служат плавкие предохранители FV. На схеме показан также рубильник Р, который обычно замкнут. Его размыкают лишь в том случае, когда собираются проводить ремонтные работы. По­добная схема является типовой, она применяется во всех случаях, когда не требуются изменение направления вращения (реверс) электродвигателя и интенсивное (принудительное) торможение.

На рис. 20.5 показана конструкция нереверсивного магнитно­го  пускателя, который  смонтирован в ящике с открывающейся крышкой. Электромагнитный механизм 1 контактора при сраба­тывании перемещает три подвижных контакта 2, размещенных в дугогасительных камерах. Одновременно переключаются блокиро­вочные контакты 3. Последовательно с двумя главными контакт­ными узлами включены тепловые реле 4.

Кнопки «Пуск» и «Стоп» обычно находятся вне ящика пуска­теля, они размещены на пульте управления под рукой у рабочего. Кнопка «Стоп» имеет красный цвет. Реверсивная схема включе-

Рис. 20.6. Схема  включения трехфазного асинхронного элек­тродвигателя с реверсивным магнитным пускателем

ония трехфазного асинхронного двигателя показана на рис. 20.6. Для того чтобы реверсировать (изменить направление вращения) трехфазный асинхронный двигатель, необходимо изменить поря­док чередования фаз на обмотке статора. Например, если для прямого вращения фазы подключались в последовательности ABC, то для обратного вращения необходима последовательность АСВ. Поэтому в состав реверсивного магнитного пускателя входят два контактора: KB для вращения вперед и КН для вращения назад. Кроме того, реверсивный магнитный пускатель имеет три кнопки управления и тепловые реле. В ряде случаев в комплект магнит­ного пускателя входят пакетный переключатель и плавкие предохранители. Схема (рис. 20.6) работает следующим об­разом.

Для включения электродвигателя М в прямом направлении не­обходимо нажать кнопку SB1 («Вперед»). При этом срабатывает контактор KB и своими силовыми контактами подключает к трех­фазной  сети обмотки электродвигателя. Одновременно  блокировочные контакты KB разрывают цепь питания катушки контакто­ра КН, чем исключается возможность одновременного включения обоих контакторов. Для включения электродвигателя в обратном направлении необходимо нажать кнопку SB2 («Назад»). В этом случае срабатывает контактор КН и своими силовыми контактами подключает к трехфазной сети обмотки электродвигателя. После­довательность соединения фаз теперь иная, чем при срабатывании контактора KB: две фазы из трех поменялись местами. При сра­батывании контактора КН его блокировочные контакты разрыва­ют цепь питания катушки контактора КВ. Нетрудно видеть, что при одновременном включении контакторов KB и КН произошло бы короткое замыкание двух линейных проводов трехфазной сети друг на друга. Для того чтобы исключить такую аварию, и нуж­ны блокировочные размыкающиеся контакты контакторов KB и КН. Следовательно, если подряд нажать обе кнопки (SB1 и SB2), то включится только тот контактор, кнопка которого была нажа­та раньше (пусть даже на мгновение).

Для реверса электродвигателя надо предварительно нажать кнопку SB3 («Стоп»). В этом случае блокировочные контакты подготавливают цепь управления для нового включения. Для на­дежной работы необходимо, чтобы силовые контакты контактора разомкнулись раньше, чем произойдет замыкание блокировочных контактов в цепи другого контактора. Это достигается соответст­вующей регулировкой положения блокировочных контактов по хо­ду якоря электромагнитного механизма контактора. Для блоки­ровки кнопок SB1 и SB2 используются замыкающиеся блокиро­вочные контакты соответствующего контактора, подключенные па­раллельно кнопке.

Необходимо исключить одновременное срабатывание обоих контакторов, для чего используют двойную или даже тройную блокировку. Для этой цели в схеме рис. 20.6 применяют двухцепные кнопки SB1 и SB2. Например, кнопка SB1 при нажатии за­мыкает свои контакты в цепи контактора KB и разрывает свои контакты в цепи контактора КН. Аналогично работает двухцепная  кнопка SB2. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препят­ствующим одновременному срабатыванию электромагнитов кон­такторов. Контакты тепловых реле FP1 и FP2, включенные в две фазы обмотки электродвигателя, отключают цепь питания катушек обоих контакторов при длительном протекании большого тока, чтобы не допустить перегрева обмоток. Для защиты схемы уп­равления служат плавкие предохранители FV.

Магнитные пускатели и контакторы выбирают по номинально­му току электродвигателя с учетом условий эксплуатации. В про­мышленности применяются магнитные пускатели серий ПМЕ и ПМЛ с прямоходовыми контакторами и серии ПАЕ с подвижной системой поворотного типа.

§ 20.5. Автоматические выключатели

Автоматический выключатель предназначен для вклю­чения и отключения электрических цепей и электрооборудования, а также для защиты от больших токов, возникающих при корот­ких замыканиях и перегрузках. В отличие от магнитного пускате­ля автоматический выключатель не может использоваться для автоматических систем, использующих электрические управляющие сигналы. Он также не обеспечивает ре­верса электродвигателя. Автоматический выключатель часто используют для про­должительного включения нереверсируемых электродвигателей. Может он также использоваться вместо рубильника в схе­мах с магнитным пускателем (см. рис. 20.4 и 20.6).

Устройство автоматического воздуш­ного выключателя (автомата) показано на рис. 20.7. С помощью рукоятки / про­изводится включение и отключение ав­томата. В состоянии, показанном на ри­сунке, автомат отключен, и подвижный контакт 2 не замкнут с неподвижным контактом 3. Для включения автомата следует взвести пружину 6, при этом ру­коятка / перемещается вниз и повора­чивает деталь 4, которая своим нижним концом входит в зацепление с зубом удерживающего рычага 5.

Рис.20.7.     Автоматический выключатель

Теперь авто­мат готов к включению. Для его вклю­чения    рукоятку  1  перемещают    вверх.

Пружина 6 займет такое положение, что шарнирно соединенные рычаги 7 и 8 перемещаются вверх по отношению к тому положе­нию, когда они находятся на одной прямой. Автомат включится: цепь тока создается через контакты 2 и 3, разделители 9 и 10.

Автоматическое отключение автомата происходит при сраба­тывании разделителей. При длительных токовых перегрузках сра­батывает тепловой биметаллический расцепитесь 10, свободный конец, которого перемещается вниз, поворачивая рычаг 5 по часо­вой стрелке. Зуб рычага расцепляется с деталью 4, которая пово­рачивается, а рычаги 7 и 8 проходят мертвое положение. Усилие пружины 6 направлено вниз, под его действием размыкаются кон­такты 2 и 3. Отключение при максимально допустимом токе про­исходит под действием электромагнитной силы , выводящей зуб рычага 5 из зацепления с деталью 4. Если произошло автомати­ческое отключение нагрузки, то рукоятка 1 остается в верхнем положении. Ручное отключение автомата происходит при перемещении ру­коятки 1 вниз. Возникающая при размыкании контактов 2 и 3 электрическая дуга гасится с помощью дугогасительной решет­ки 11.

Автоматы могут снабжаться расцепителями минимального на­пряжения, отключающими автомат при напряжении в сети ниже допустимого значения. Для дистанционного управления автомати­ческим выключателем могут использоваться специальные их кон­струкции, дополненные электромагнитным  приводом рукоятки 1.

Выпускаемые промышленностью автоматические выключатели типов АК, АП, АЕ имеют от 1 до 3 пар силовых контактов. Они предназначены для цепей с напряжением от 110 до 500 В при то­ках в десятки ампер. Время автоматического отключения состав­ляет 0,02—0,04 с.

Классификация магнитных пускателей | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 3 мин. Опубликовано 10.06.2018

Магнитный пускатель — это электрическое устройство, которое предназначено для управления силовыми нагрузками (электродвигатели, водонагреватели, индукционные печи и т.д.).



Используйте на своих сайтах и блогах или на YouTube кликер для adsense



   Электрические магнитные пускатели подразделяются:



   — по назначению — обычные и реверсивные;



   — наличию или отсутствию теплового реле;



   — наличию или отсутствию кнопок управления;



   — степени защиты от внешних воздействий:



      — степень защиты IP00(открытые): размещаются в отапливаемых помещениях в закрытых шкафах, на панелях и других местах, имеющих защиту от попадания пыли, влаги и посторонних предметов;

      — степень защиты IP20 (открытые): размещаются в закрытых помещениях в шкафах управления, куда не попадает пыль, влага и посторонние предметы;

      — степень защиты IP40 (в оболочке): размещаются внутри помещений , которые не имеют отопления, там, где окружающая среда не содержит большого количества пыли и там , где попадание влаги на оболочку магнитного пускателя исключено;

      — степень защиты IP54 (в оболочке): применяются для внутренних и наружных установок в местах, защищённых от прямого воздействия солнечных лучей и атмосферных осадков;


   — наличию дополнительных (блокировочных, сигнальных) контактов;



   — по рабочему току на магнитные пускатели 0-й, 1-й, 2-й, 3-й, 4-й, 5-й и 6-й величины:



      — нулевая величина (0) — рабочий ток 6,3А;

      — первая величина (1) — 10-16А;

      — второй величины (2) — 25А;

      — третьей величины (3) — 40А;

      — четвёртой величины (4) — 63А;

      — пятой величины (5) — 100А;

      — шестой величины (6) — 160А.



   К магнитным пускателям предъявляются высокие требования по износостойкости. Пускатели выпускают в трёх классах коммутационной износостойкости — А, Б и В.



   — Класс А — наивысшая износостойкость.

   — Класс Б — средняя износостойкость.

   — Класс В — низкая износостойкость.



   Магнитные пускатели также могут различаться по напряжению катушки. Рабочее напряжение катушки пускателя должно соответствовать напряжению цепей управления. Стандартный ряд напряжений — 12, 24, 110, 220, 380 вольт.



   Категории применения магнитных пускателей:



   — АС-1 — нагрузка пускателя активная или малоиндуктивная;

   — АС-3 — режим прямого пуска электродвигателя с короткозамкнутым ротором, отключение вращающегося двигателя;

   — АС-4 — пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.



   При выборе магнитного пускателя часто применяется термин — «величина пускателя». Данный термин условный и характеризует допустимый ток контактов главной цепи пускателя. При этом подразумевается, что напряжение главной цепи составляет 380В и магнитный пускатель работает в режиме АС-3.

виды, принцип работы, характеристики, подключение :: SYL.ru

Электромагнитный пускатель 220 В позволяет осуществлять коммутацию в цепях переменного (и постоянного) тока. Обычно такие устройства используются при включении мощных потребителей – электродвигателей, нагревателей и т. д. Необходимость его оправдана в тех случаях, когда требуется часто включать и отключать нагрузку.

Применение магнитных пускателей

Чаще всего электромагнитные пускатели используется для запуска, остановки и реверса асинхронных электродвигателей. Но поскольку эти устройства очень неприхотливы, они могут использоваться для дистанционного управления освещением, в компрессорных установках, насосах, кран-балках, электрических печах, конвейерах, кондиционерах. Область применения магнитных пускателей очень широкая. Но в последнее время пускатели были вытеснены электромагнитными контакторами. Но, по сути, эти два прибора по конструкции и характеристикам мало чем отличаются. Даже схемы включения одинаковы.

Как работает пускатель?

Электромагнитный контактор работает по следующей схеме:

1. На рабочую катушку электромагнитного пускателя подаётся напряжение.
2. Вокруг этой катушки появляется магнитное поле.
3. Сердечник из металла, который расположен рядом с катушкой, втягивается внутрь.
4. К сердечнику произведено крепление силовых контактов.
5. При втягивании сердечника замыкаются силовые контакты, на нагрузку поступает ток.

В самом простом случае магнитные пускатели управляются при помощи всего двух кнопок — «Пуск» и «Стоп». При необходимости можно осуществить реверс — делается это при помощи соединения двух магнитных пускателей с использованием специальной схемы.

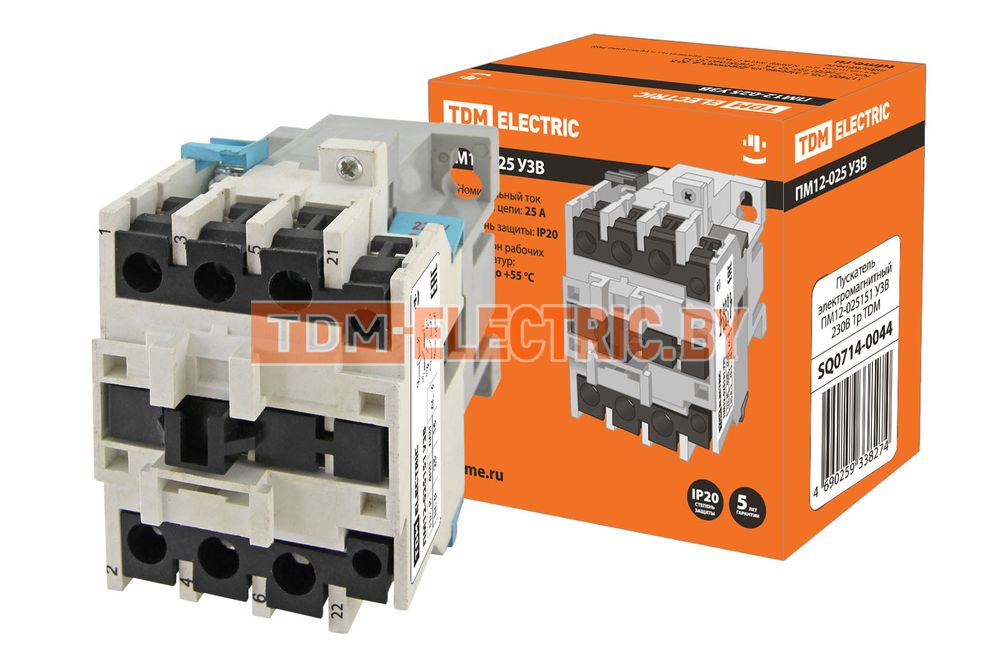

Как устроен электромагнитный пускатель?

Всего имеется две основные части у этого устройства:

1. Контактный блок.
2. Непосредственно пускатель.

Контактный блок устанавливается поверх корпуса пускателя. Он предназначен для того, чтобы расширить функционал схемы управления. С помощью дополнительного блока можно:

• Осуществить реверсивное движение электрического двигателя.
• Запитать лампу, которая сигнализирует о работе мотора.
• Включить дополнительное оборудование.
• Но контактная приставка не всегда используется, в большинстве случаев достаточно одного пускателя.

Контактная приставка

Этот механизм включает в себя две пары нормально разомкнутых и столько же нормально замкнутых контактов. Сверху пускателя имеются полозья и зацепы, именно к ним и производится крепление приставки. В итоге эта система жёстко связана с силовыми контактами пускателя и работает одновременно с ними.

Нормально замкнутые контакты по умолчанию соединяют элементы цепи, а нормально разомкнутые разрывают. При включении магнитного пускателя, когда сердечник замыкает силовые элементы, нормально замкнутые контакты размыкаются, а нормально разомкнутые замыкаются.

Конструкция магнитного пускателя

В общем, можно выделить две части — верхнюю и нижнюю. Сверху располагается группа контактов, подвижная часть электромагнита, связанная с силовыми переключателями, а также дугогасительная камера. В нижней части расположены катушка и возвратная пружина, а также вторая половина электромагнита.

При помощи пружины верхняя часть возвращается в изначальное положение после того, как прекратится подача напряжения на катушку. При этом силовые контакты размыкаются. Электромагнит собран из пластин Ш-образной формы, изготовленных из технической трансформаторной стали. Катушка наматывается медным проводом, причём количество витков зависит от того, на какое напряжение она рассчитана.

Секторы с обозначениями

Параметры находятся на пускателе, всего имеется три сектора:

1. В первом указываются, где можно применять магнитный пускатель, а также общая информация о нём. А именно: частота переменного тока, номинальное значение тока, условный тепловой ток. Например, обозначение АС-1 говорит о том, что при помощи таких механизмов можно коммутировать цепи питания тэнов, ламп накаливания, других слабоиндуктивных нагрузок.
2. Во втором секторе указывается, какая максимальная мощность нагрузки может коммутировать с силовыми контактами.
3. В третьем секторе обычно обозначается схема устройства: в неё включены силовые и вспомогательные контакты, катушка электромагнита. В том случае, если по всем контактам на схеме от катушки идет пунктирная линия, то это означает, что они работают синхронно.

Контактные группы пускателей

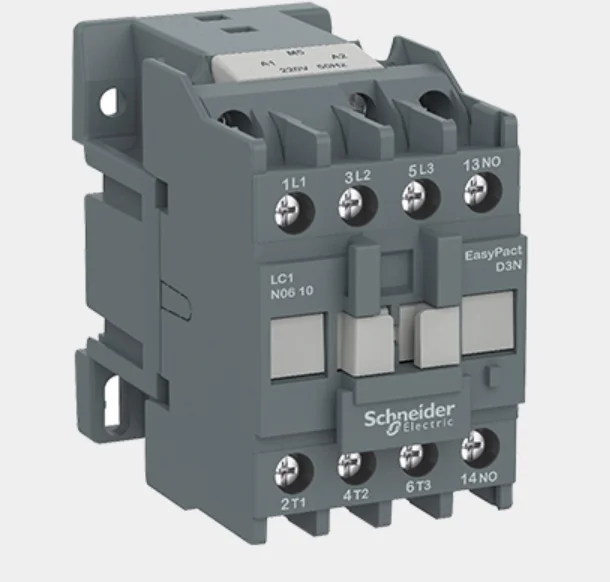

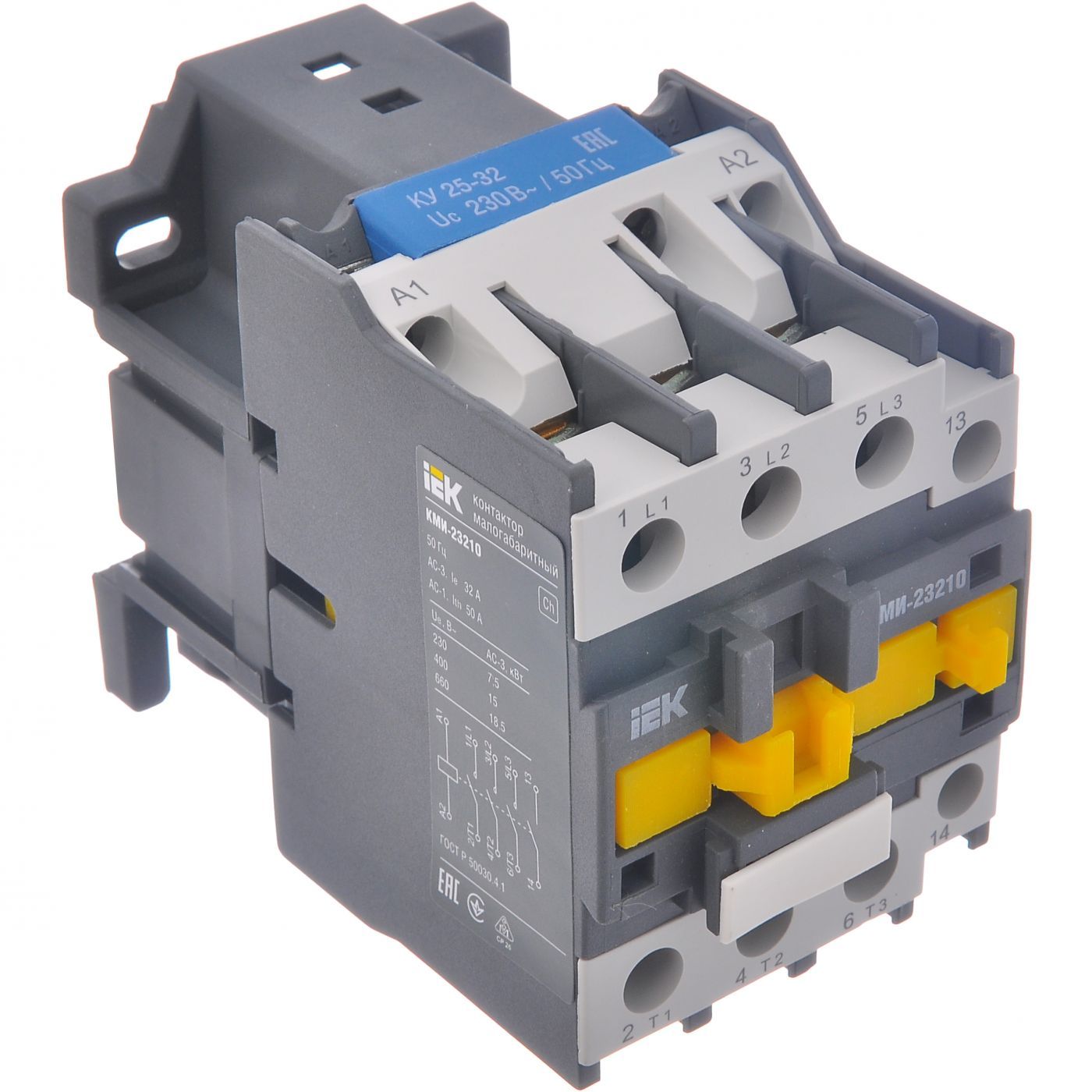

Силовые контакты обозначаются следующим образом:

• 1L1, 3L2, 5L3 — это входящие, на них подается питание от сети переменного или постоянного тока.
• 2Т1, 4Т2, 6Т3 — выходящие силовые контакты, которые соединяются с нагрузкой.

На самом же деле совершенно неважно, куда вы подключите источник питания, а куда нагрузку. Просто такая схема является общепринятой, ее и необходимо использовать.

Ведь если придется другому человеку проводить ремонт, он просто не сможет сразу разобраться в том, что было намудрено монтажником. Вспомогательная группа контактов 13НО–14НО предназначена для того, чтобы осуществить самоподхват. Другими словами, эту пару используют, чтобы во время включения электродвигателя не удерживать пусковую кнопку постоянно нажатой.

Кнопка остановки

Независимо от вида электромагнитного пускателя, используемого в конструкции, управление производится при помощи двух кнопок – «Пуск» и «Стоп». Может присутствовать включение реверса. Кнопка остановки отличается от других тем, что у нее красный окрас. Нормально замкнутые контакты механически соединены с кнопкой. Поэтому при работе устройств ток протекает через них беспрепятственно.

Если кнопку не нажимать, то металлическая планка под действием пружины замыкает два контакта. При необходимости остановки питания устройства нужно просто нажать на кнопку – контакты при этом разомкнутся. Но фиксации нет, как только вы отпустите кнопку, контакты вновь замкнутся.

Поэтому для управления работой электродвигателей используются специальные схемы включения электромагнитных пускателей 220В. На дин-рейку такие устройства устанавливаются без проблем, поэтому они могут использоваться даже в самых маленьких монтажных блоках.

Кнопка запуска

Она обычно имеет зеленый или черный цвет, механически соединяется с нормально разомкнутой группой контактов.

Как только нажимаете на кнопку запуска, происходит замыкание цепи и по контактам протекает электрический ток. Отличие от кнопки остановки только в том, что по умолчанию контакты находятся в разомкнутом состоянии. Пружина удерживает контактную группу в разомкнутом положении и позволяет после запуска вернуть кнопку в начальное положение. Именно такой принцип работы электромагнитных пускателей 220В, используемых в схемах управления большими нагрузками.

Классическая схема включения

При реализации такой схемы выполняются следующие действия:

1. При нажатии на кнопку «Пуск» происходит замыкание контактов и подача напряжения на нагрузку.
2. При нажатии на кнопку «Стоп» контакты пускателя размыкаются и прекращается подача напряжения.

В качестве нагрузки можно подключать ТЭНы, электродвигатели, иные приборы. Нормально открытый электромагнитный пускатель 220В можно использовать для включения абсолютно любой нагрузки.

К силовой части схемы относятся:

• Контакты для подключения трех фаз – «А», «В», «С».
• Автоматический выключатель. Он устанавливается между источником питания и входом электромагнитного пускателя 220В 25А. Дело в том, что 380В – это межфазное напряжение, а если проводить замер между нулем и любой из фаз, оно будет равно 220В.
• Нагрузка – мощный потребитель электроэнергии (двигатель, нагревательный элемент).

Вся цепь управления подключается к нулю и фазе «А». Цепь состоит из таких компонентов:

• Кнопки запуска и остановки.
• Катушки.
• Вспомогательного контакта (включается параллельно кнопке запуска).

Работа классической схемы

Как только включается автоматический выключатель, на верхних контактах пускателя появляется три фазы, вся схема переводится в режим ожидания. Фаза под литерой «А» проходит по цепи:

• Через замкнутые контакты кнопки остановки.
• На контакт кнопки запуска.
• На вспомогательную группу контактов.

При этом схема полностью подготовлена к работе. Как только замыкаются контакты под воздействием кнопки запуска, на катушке появляется напряжение и ее сердечник втягивается. При этом сердечник тянет за собой группу контактов, замыкая их.

В нижней части магнитного пускателя находятся силовые контакты, на которых также появляется напряжение, которое далее идет к потребителю электроэнергии. После отпускания кнопки запуска силовые контакты будут замкнуты за счет реализации схемы с «подхватом». При этом фаза идет не через контакты кнопки запуска к электромагниту, а посредством вспомогательной группы.

Степень защиты

Лучше всего в работе показывают себя приборы со степенью защиты IP54. Их можно использовать во влажных и очень пыльных помещениях. Без проблем можно его установить на открытом месте. Но если монтаж производится внутри шкафа, то достаточно использовать устройства со степенью защиты IP20. Чем выше числовой индекс, тем в более жестких условиях может производиться эксплуатация прибора – это применимо к любому электрическому устройству. Обязательно нужно учитывать и такие факторы:

• Наличие теплового реле, при помощи которого производится отключение нагрузки при превышении максимального тока потребления. Особенно актуально использование такого прибора при управлении электродвигателями.
• Если имеется функция реверса, то в конструкции присутствует две катушки и шесть контактов. По сути, это пара пускателей, совмещенных в одном корпусе.
• Обязательно нужно учитывать износостойкость прибора, особенно если очень часто включается и отключается нагрузка пускателем.

Не последнее место при эксплуатации любого устройства, в том числе и электромагнитного пускателя 220В, занимает человеческий фактор. Неквалифицированные работники способны сломать всю цепь управления, так как они не знают, как правильно работать на оборудовании. Если сработала тепловая защита, то включение производить сразу же нельзя. И нельзя заново запускать двигатель — сначала нужно проверить, не заклинил ли мотор, нет ли короткого замыкания в цепи питания.

Схема магнитного пускателя. Принцип работы

Для включения освещения применяются выключатели, для бытовых электроприборов — кнопки и переключатели. Это электрооборудование объединяет одно: они потребляют небольшую мощность. А также – не включаются дистанционно или устройствами автоматики. Эти задачи решаются с помощью магнитных пускателей.

Cхема магнитного пускателя. Устройство

Пускатель состоит из двух частей, расположенных в одном корпусе: электромагнита управления и контактной системы.

Электромагнит управления включает в себя катушку с магнитопроводом, включающим в себя подвижную и неподвижную части, удерживаемых в разомкнутом состоянии пружиной. При подаче напряжения на катушку подвижная часть магнитопровода притягивается к неподвижной. Подвижная часть механически связана с контактной системой.

В контактную систему входят подвижные и неподвижные группы контактов. При подаче напряжения на катушку пускателя магнитопровод притягивает подвижные контакты к неподвижным и силовые цепи замыкаются. При снятии напряжения с катушки под действием пружины подвижная часть магнитопровода вместе с контактами приводятся в исходное положение.

Устройство магнитного пускателя и его работа

К силовым контактам пускателя добавляется дополнительная контактная группа, предназначенная для использования в цепях управления. Контакты ее выполняются нормально разомкнутыми (обознаются номерами «13» и «14») или нормально замкнутыми («23» и «24»).

Маркировка контактов пускателя

Электрические характеристики магнитных пускателей

Номинальный ток пускателя – это ток, выдерживаемый силовыми контактами в течение продолжительного времени. У некоторых моделей устаревших пускателей для разных диапазонов токов меняются габаритные размеры или «величина».

Номинальное напряжение – напряжение питающей сети, которое выдерживает изоляция между силовыми контактами.

Напряжение катушки управления – рабочее напряжение, на котором работает катушка управления пускателя. Выпускаются пускатели с катушками, работающие от сети постоянного или переменного тока.

Управление пускателем не обязательно питается напряжением силовых цепей, в некоторых случаях схемы управления имеют независимое питание. Поэтому катушки управления выпускаются на широкий ассортимент напряжений.

Напряжения катушек управления пускателей

Переменный ток	12	36	48	110	220	380
Постоянный ток	12	36	48	110	220

Реверсивный магнитный пускатель, кнопочная станция

Самое распространенное применение пускателей – управление электродвигателями. Изначально и название устройства образовано от слова «пуск». В схемах используются дополнительные контакты, встроенные в корпус: для подхвата команды от кнопки «Пуск». Нормально замкнутыми контактами кнопки «Стоп» цепь питания катушки разрывается, и пускатель отпадает.

Типовая схема управления пускателем

Выпускаются реверсивные блоки, имеющие в своем составе два обычных пускателя, соединенные электрически и механически. Механическая блокировка не позволяет им включиться одновременно. Электрические соединения обеспечивают реверс двух фаз при работе разных пускателей, а также исключение возможности подачи питания на обе катушки управления одновременно.

Внешний вид реверсивного магнитного пускателяСхема управления реверсивным магнитным пускателем

Для удобства монтажа пускатели выпускают в корпусах совместно с кнопками управления. Для подключения достаточно подсоединить к ним кабель питания и отходящий кабель.

Пускатель в корпусе с кнопками управления

В других случаях для управления работой используются кнопочные станции, коммутирующие цепь катушки управления и связанные с пускателем контрольным кабелем. Для обычных пускателей используются две кнопки, объединенные в одном корпусе – «Пуск» и «Стоп», для реверсивных – три: «Вперед», «Назад» и «Стоп». Кнопку «Стоп» для быстрого отключения в случае аварии или опасности выполняют грибовидной формы.

Виды кнопочных станций

В зависимости от назначения пускатели выполняют трех- или четырехполюсными. Но есть и аппараты, имеющие один или два полюса.

Производители дополняют линейку выпускаемых аппаратов

Нереверсивный ручной магнитный пускатель с прямым пуском двигателя 380 В, 50/60 Гц HUEB 11K для запуска двигателя Защита от останова | Выключатели |

Нереверсивный ручной магнитный пускатель двигателя с прямым пуском 380 В 50/60 Гц

Характеристики:

1. Магнитный пускатель подходит для двигателя переменного тока.

2. Используйте метод прямого запуска, он имеет быстрое время отклика.

3. Магнитный пускатель имеет степень защиты IP40, безопасен в использовании.

4. Доступен в шести стилях тока устройства защиты на выбор.

5. Используется для управления двигателем и защиты, запуска, остановки, предотвращения перегрузки, перегрузки по току, остановки, перенапряжения и пониженного напряжения

Спецификация:

Состояние: 100% абсолютно новый.

Модель: HUEB-11K

Напряжение: 380 (В) 50/60 Гц

Применимый двигатель: двигатель переменного тока

Тип: Магнитный пускатель

Режим: необратимый

Режим работы: ручной

Уровень защиты: IP40

Режим запуска: прямой запуск

Дополнительный стиль: 1.8-2.7A, 2.4-3.6A, 3.5-5A, 4-6A, 5.5-8.5A, 8.5-12.5A (ток устройства защиты)

Список пакетов:

1 х магнитный стартер

Обратная связь

Если вы удовлетворены нашей продукцией, пожалуйста, оставьте нам положительный отзыв с 5 звездами.

Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты. Если вы не удовлетворены своими товарами, обратитесь в нашу службу поддержки клиентов.

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

ОПЛАТА:

1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О ДОСТАВКЕ:

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.
8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее.благодаря

ВОЗВРАТ И ВОЗВРАТ:

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и свой почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ СТАВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы берем на себя всю стоимость доставки, если товар (ы) не соответствует рекламе.

Магнитный пускатель Нереверсивный ручной двигатель с прямым пуском Магнитный пускатель 380 В, 50/60 Гц | Переключатели |

Нереверсивный ручной магнитный пускатель двигателя с прямым пуском 380 В 50/60 Гц

Характеристики:

1.Контактор может быть оснащен реле тепловой защиты от перегрузки, модулем механической блокировки, модулем вспомогательных контактов, приводом катушки, ограничителем перенапряжения для расширения функций продукта.

2. Установка проста, метод установки фиксируется винтами и направляющими.

3. Клемма контактора имеет защитную крышку IP40 для защиты персонала.

4. Вспомогательный контакт имеет конструкцию с двойным контактом, и его действие надежно.

5. Корпус контактора изготовлен из инженерного пластика для защиты от внешних воздействий.

6. Общая форма надежно герметична, что может предотвратить воздействие посторонних предметов на работу контактора.

7. Высокий уровень изоляции катушки позволяет избежать разъединения слоев катушки.

8. Применяется для управления и защиты двигателя, запуска, остановки, предотвращения перегрузки, перегрузки по току, остановки, перенапряжения и пониженного напряжения.

Спецификация:

Состояние: 100% абсолютно новый.

Модель: HUEB-23K

Напряжение: 380 (В) 50/60 Гц

Применимый двигатель: двигатель переменного тока

Тип: Магнитный пускатель

Режим: необратимый

Режим работы: ручной

Уровень защиты: IP40

Режим запуска: прямой запуск

Дополнительный стиль: 17-24A, 22-30A (ток устройства защиты)

Список пакетов:

1 х магнитный стартер

PPT — Презентация контакторов PowerPoint | бесплатно для просмотра

PowerShow. com — ведущий веб-сайт для обмена презентациями и слайд-шоу. Независимо от того, является ли ваше приложение бизнесом, практическими рекомендациями, образованием, медициной, школой, церковью, продажами, маркетингом, онлайн-обучением или просто для развлечения, PowerShow.com — отличный ресурс. И, что лучше всего, большинство его интересных функций бесплатны и просты в использовании.

Вы можете использовать PowerShow.com, чтобы найти и загрузить примеры онлайн-презентаций PowerPoint ppt практически на любую тему, которую вы можете вообразить, чтобы вы могли узнать, как улучшить свои собственные слайды и презентации бесплатно.Или используйте его, чтобы найти и загрузить высококачественные практические презентации PowerPoint ppt с иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром. Или используйте его для создания действительно крутых слайд-шоу из фотографий — с 2D- и 3D-переходами, анимацией и музыкой на ваш выбор — которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+.Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды. Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com доступны для просмотра, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Зайдите на PowerShow.com сегодня — БЕСПЛАТНО. Здесь действительно есть что-то для каждого!

презентации бесплатно. Или используйте его, чтобы найти и загрузить высококачественные практические презентации PowerPoint ppt с иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром.Или используйте его для создания действительно крутых слайд-шоу из фотографий — с 2D- и 3D-переходами, анимацией и музыкой на ваш выбор — которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+. Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды. Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Зайдите на PowerShow.com сегодня — БЕСПЛАТНО. Здесь действительно есть что-то для каждого!

Двигатель постоянного тока с постоянным магнитом

— его применение, преимущества и недостатки

Двигатель постоянного тока, полюса которого сделаны из постоянных магнитов, известен как двигатель постоянного тока с постоянным магнитом (PMDC) .Магниты намагничены радиально и установлены на внутренней периферии стального цилиндрического статора. Статор двигателя служит обратным каналом для магнитного потока. Ротор имеет якорь постоянного тока с коллекторными сегментами и щетками.

Вид в разрезе 2-полюсного двигателя с постоянным током постоянного тока показан на рисунке ниже.

Двигатель постоянного тока с постоянным магнитом обычно работает от источника постоянного тока напряжением 6 В, 12 В или 24 В, получаемого от батарей или выпрямителей. Взаимодействие между осевыми токонесущими проводниками ротора и магнитным потоком, создаваемым постоянным магнитом, приводит к возникновению крутящего момента.

Принципиальная схема PMDC показана ниже.

В обычном двигателе постоянного тока генерируемая или обратная ЭДС определяется уравнением, показанным ниже.

Электромагнитный момент равен

.

В двигателе постоянного тока с постоянным магнитом значение магнитного потока ϕ постоянно. Следовательно, приведенное выше уравнение (1) и (2) становится

Учитывая приведенную выше принципиальную схему, выражаются следующие уравнения.

Подставляя значение E из уравнения (3) в уравнение (5), получаем

Где k ₁ = k ϕ и известен как постоянная скорость-напряжение или постоянная момента. Его значение зависит от количества полюсов возбуждения и проводников якоря.

Управление скоростью двигателя с постоянным постоянным током невозможно контролировать с помощью метода управления магнитным потоком, поскольку магнитный поток остается постоянным в этом типе двигателя. Как скорость, так и крутящий момент можно контролировать с помощью управления напряжением якоря, управления реостатом якоря и методов управления прерывателем. Эти двигатели используются там, где требуется скорость двигателя ниже базовой, так как они не могут работать выше базовой скорости.

Типы материалов для постоянных магнитов

В двигателях с постоянным постоянным током используются три типа материалов с постоянными магнитами.Подробная информация представлена ​​ниже.

Алникос

Alnicos имеет низкую коэрцитивную силу намагничивания и высокую остаточную магнитную индукцию. Следовательно, он используется там, где требуется низкий ток и высокое напряжение.

Ферриты

Они используются в чувствительных к стоимости приложениях, таких как кондиционеры, компрессоры и холодильники.

Редкие земли

Редкоземельные магниты изготавливаются из самариевого кобальта, неодима-железа-бора. У них высокий остаточный поток и высокая интенсивность коэрцитивного намагничивания.Редкоземельные магниты избавлены от проблем с размагничиванием из-за реакции якоря. Это дорогой материал.

Неодимовый железо-бор дешевле по сравнению с самариевым кобальтом. Но выдерживает более высокую температуру. Магниты из редкоземельных металлов используются в приложениях, чувствительных к размеру. Они используются в автомобилях, промышленных сервоприводах и в крупных промышленных двигателях.

Применение двигателя постоянного тока с постоянным магнитом

Двигатели с постоянным постоянным током используются в различных приложениях, от долей до нескольких лошадиных сил.Они развиваются примерно до 200 кВт для использования в различных отраслях промышленности. Следующие приложения приведены ниже.

• Двигатели с постоянным током постоянного тока в основном используются в автомобилях для управления стеклоочистителями и омывателями, для подъема нижних окон, для привода вентиляторов обогревателей, кондиционеров и т. Д.
• Они также используются в компьютерных приводах.
• Эти типы двигателей также используются в производстве игрушек.
Двигатели
• PMDC используются в электрических зубных щетках, портативных пылесосах, миксерах для пищевых продуктов.
• Используется в переносном электроинструменте, таком как сверлильные станки, кусторезы и т. Д.

Преимущества двигателя постоянного тока с постоянными магнитами

Ниже приведены преимущества двигателя с постоянным током постоянного тока.

• Они меньше по размеру.
• Для меньшего номинала Постоянный магнит снижает стоимость производства и, следовательно, электродвигатели с постоянным постоянным током дешевле.
• Поскольку эти двигатели не требуют обмоток возбуждения, они не имеют потерь в медной цепи возбуждения. Это увеличивает их эффективность.

Недостатки двигателя постоянного тока с постоянными магнитами

Ниже приведены недостатки двигателя с постоянным постоянным током.

• Постоянные магниты не могут создавать такую ​​высокую плотность магнитного потока, как внешнее шунтирующее поле. Следовательно, двигатель с постоянным постоянным током имеет меньший наведенный крутящий момент на ампер-виток тока якоря, чем параллельный двигатель того же номинала.
• Существует опасность размагничивания полюсов, которое может быть вызвано большими токами якоря. Размагничивание также может происходить из-за чрезмерного нагрева, а также при длительной перегрузке двигателя.
• Магнитное поле двигателя постоянного тока присутствует постоянно, даже когда двигатель не используется.
• Нельзя добавлять дополнительные ампер-витки для уменьшения реакции якоря.

Industrial Air IV5076055 Стационарный масляно-смазочный компрессор мощностью 5 л. С. 60 галлонов — Walmart.com

«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

• Временно приостановлено в связи с высоким спросом.
• Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTesting » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» true «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

Скажите нам, что вам нужно

» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20. 0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» 6a11d13f-c9e2-4826-b16c-3098de83cd3b «,» облако «:» eus9-eus9-d » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «:» APP «:0.
