Как мерить давление ручным тонометром

Ручной тонометр удобен в применении, стоит намного меньше электронных аналогов и долговечен. При первом использовании человек сталкивается с тем, что не знает, как правильно им пользоваться. Давайте разберемся, как мерить давление ручным тонометром.

Меряем давление правильно

За час до измерения давления не рекомендуется курить, пить алкоголь, кофе и крепкий чай. Не стоит мерить давление сразу после физических нагрузок.

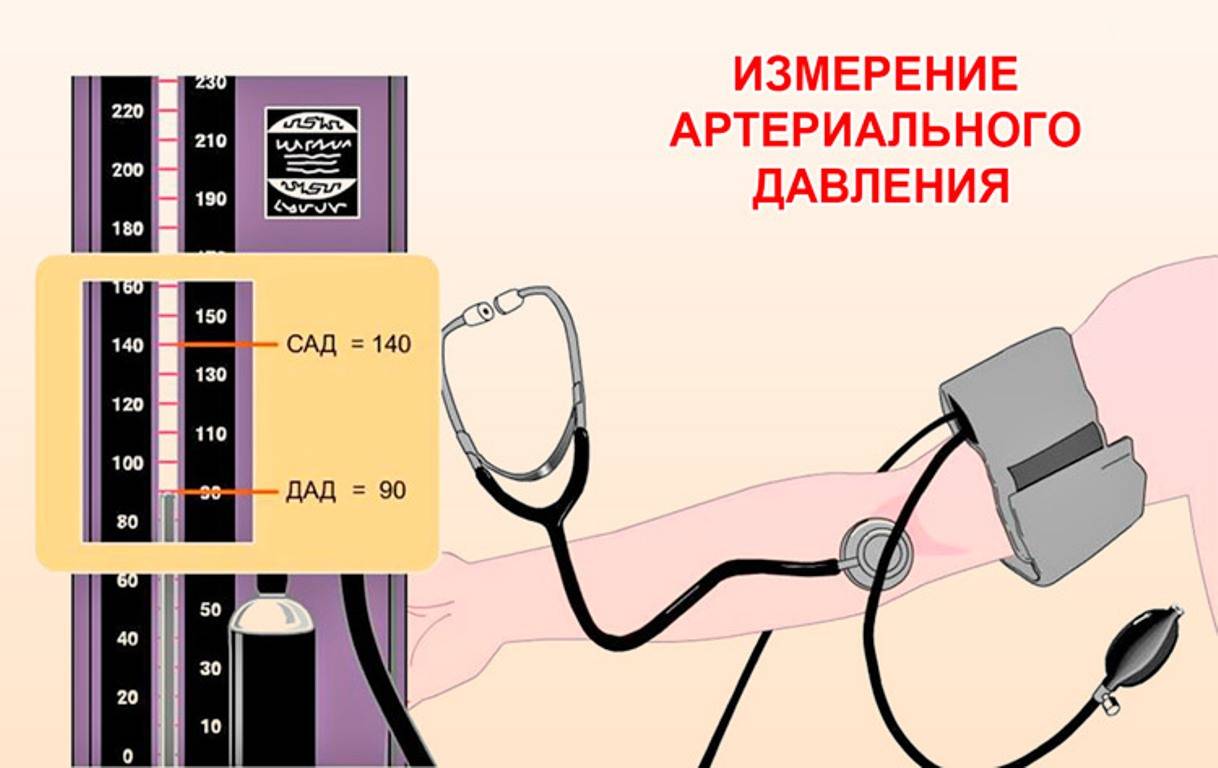

Чтобы измерить давление механическим тонометром, следуйте следующим правилам:

• Сядьте удобно, облокотившись спиной в спинку стула.
• Положите руку на стол и наденьте на нее манжетку тонометра. Помните, чтобы правильно измерить давление тонометром манжета должна быть размещена на уровне сердца и чуть выше локтевого сгиба (на 1,5-2 см).
• Фонендоскоп вставьте в уши и прижмите к плечевой артерии в области локтевой ямки.
• Проверьте клапан груши тонометра, он должен быть закрыт.
• Сжимая и разжимая резиновую грушу, накачайте воздух в манжету до показателей, на 20-30 мм выше обычного систолического.
• Постепенно ослабляя клапан, выпускайте воздух. Чтобы правильно измерить давление тонометром, внимательно следите за стрелкой и слушайте пульс: запомните, на какой цифре услышали первый удар пульса (это систолическое, верхнее давление) и на какой цифре удары прекратились (диастолическое, нижнее давление).

Теперь вы знаете, как мерить давление ручным тонометром. Все поняли? Попробуйте измерить давление механическим тонометром самостоятельно.

Когда лучше мерить давление

Если врач назначил регулярные замеры, заведите блокнотик и записывайте показатели туда. Делать это лучше каждый день примерно в одно время и не менее двух раз (например, утром и вечером).

Дневник измерения давления

Дата	Время замера	Систолическое	Диастолическое
01.01.2017	утро	120	80
	вечер	130	90
02. 01.2017	утро	110	80
	вечер	140	100

Если у вас аритмия, целесообразно проводить серийные замеры – перепроверяйте и записывайте цифры по 3 раза, но с перерывами не менее 2-3 минут. Такой способ позволит вашему врачу отслеживать картину самочувствия более точно.



Измерение артериального давления

Артериальное давление — один из основных показателей деятельности сердечно-сосудистой системы. Артериальное давление может изменяться при многих заболеваниях, и очень важно поддерживать его на наиболее оптимальном уровне.

Различают систолическое, или верхнее, артериальное давление — давление крови в период сокращения желудочков сердца (систолы). Выталкиваемый сердцем объем крови не может сразу пройти через мелкие кровеносные сосуды. Поэтому аорта и другие крупные сосуды растягиваются, а давление в них повышается, достигая в норме 100—130 мм рт. ст. Во время расслабления желудочков (диастолы) давление крови в аорте постепенно падает в норме до 90 мм рт. ст., а в крупных артериях — до 70 мм рт. ст. Разница в величинах систолического и диастолического давления воспринимается в виде пульсовой волны, которую и называют пульсом.

У здоровых людей уровень артериального давления относительно устойчив, хотя в повседневной жизни он часто колеблется. Это случается и при отрицательных эмоциях, нервном или физическом перенапряжении, при избыточном употреблении жидкости и во многих других случаях.

У больных артериальной гипертензией уровни артериального давления могут значительно превышать нормальные показатели – сердечно-сосудистая система попросту не рассчитана на такие нагрузки, и поэтому с течением времени в организме человека, страдающего артериальной гипертензией, нарастают необратимые изменения кровеносных сосудов и сердечной мышцы, что в дальнейшем может привести к тяжелым осложнениям.

В поликлинике №32 вам, конечно же, будет назначено адекватное лечение для снижения артериального давления и улучшения работы сердца и сосудов, однако неотъемлемой частью такого лечения является и ваше личное участие. Наверняка врач попросит вас вести дневник артериального давления – то есть самостоятельно измерять его в разное время дня. Очень важно измерять давление правильно, в ином случае эффективность назначенного вам лечения будет сложно оценить.

Так каким же образом измерять артериальное давление?

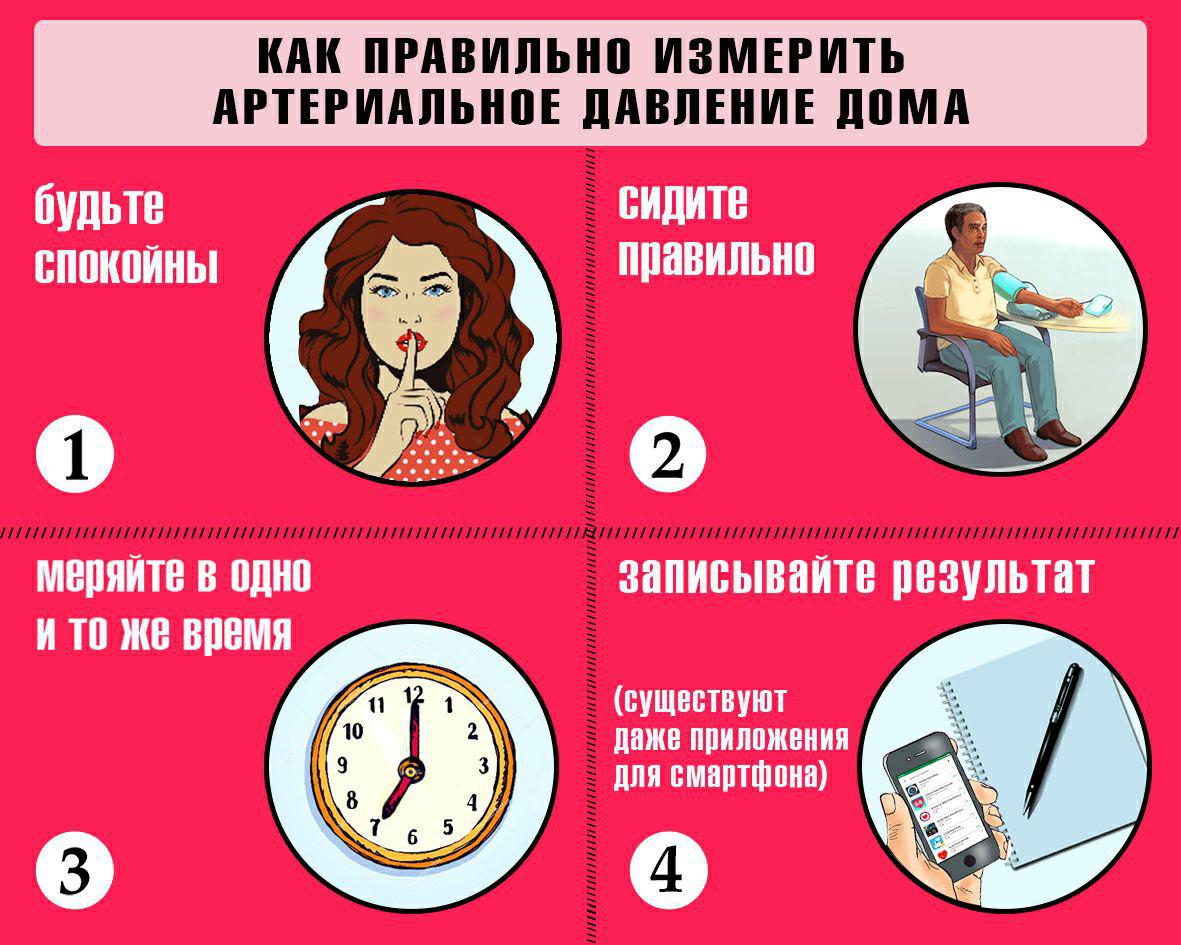

Есть несколько простых правил:

• Чаще всего для измерения артериального давления используется прибор с облегающей руку манжетой, устройством для нагнетания воздуха и манометром. Такой прибор может быть как ручным, так и автоматическим. Очень важно, чтобы манжета соответствовала объему руки и не была ни слишком узкой, ни слишком свободной.
• Измеряйте артериальное давление в спокойной, комфортной обстановке. Воздержитесь от физических нагрузок, курения, кофе и приема пищи не менее чем за полчаса до измерения.
• Сядьте в комфортном положении и просто спокойно посидите в течение 2-3 минут (письменная работа тоже может способствовать повышению артериального давления).
• Если вы используете тонометр с манжетой на запястье, положите руку так, чтобы манжета находилась на уровне сердца. Если вы используете тонометр с манжетой на плече, особых поправок не требуется.
• Во время измерения не говорите и не двигайтесь – обычный разговор может повлиять на конечный результат.
• Между двумя измерениями следует выдержать паузу в 5 минут (это необходимо для расслабления сосудов).
• Старайтесь измерять артериальное давление в одно и то же время суток.

Врач-терапевт
I терап. отделения
Деев Дмитрий Михайлович

Метки: врач-терапевт, артериальное давление

Что такое измерение давления? — Pyrosales

Измерение давления — это анализ силы, приложенной жидкостью, жидкостью или газом к поверхности.

Давление обычно измеряется в единицах силы на единицу площади поверхности. Многие методы были разработаны для измерения давления и вакуума. Приборы, используемые для измерения и отображения давления в едином блоке, называются манометрами, манометрами или вакуумметрами. Наиболее широко используемые датчики — это датчики Бурдона, которые представляют собой механическое устройство, которое одновременно измеряет и показывает.

Приборы для измерения давления не слишком отличаются от первых измерительных приборов середины 19 ^го века. Обычно имеет изогнутую трубку, вход для давления соединен с индикаторной иглой. Со временем технологические усовершенствования предоставили дополнительные возможности для конкретного применения, включая конструкцию из нержавеющей стали для агрессивных сред, мембранные уплотнения для продления срока службы манометра.

Точное измерение давления имеет решающее значение в любом процессе. Это может быть жизнь или смерть в крайних случаях.

Давление является вторым наиболее распространенным измерением в управлении технологическими процессами после температуры. Измерительное оборудование должно регулярно калиброваться и предоставлять точные данные, чтобы обеспечить безопасность и бесперебойность процесса.

Давление повсюду, но не видно невооруженным глазом. Ее лучше всего определить как силу, равномерно приложенную к поверхности. Давление измеряется в единицах силы на единицу площади. Существует три вида давления: манометрическое, абсолютное и жидкостное.

• Давление жидкости измеряет силу, приходящуюся на единицу газа или жидкости
• Абсолютное давление – это давление по сравнению с нулевым давлением пустого пространства (вакуума)
• Манометрическое давление относится к давлению по сравнению с атмосферным давлением (давление окружающего воздуха)

Pyrosales предлагает широкий выбор манометров, как показано ниже:



Манометр абсолютного давления: Атмосферное давление зависит от высоты над уровнем моря и погодных условий. В таких переменных условиях точное измерение давления может быть достигнуто только в том случае, если установлена ​​фиксированная (неизменная) контрольная точка.





Манометр Бурдона: Манометр, предназначенный для работы в агрессивной среде. Подходит для перерабатывающей промышленности, такой как нефтехимическая, энергетическая, газовая, пищевая и ядерная. Доступен в сухом футляре или заполненном жидкостью.





Манометры с датчиком давления Бурдона 40/50/63 мм:

Разработаны для удовлетворения большинства промышленных требований, а также коммерческих, доступны в размерах 40 мм, 50 мм, 63 мм. Разработано для OEM-применений в сжатых газах, смазочных контурах и т. д.



Манометр с капсульным датчиком: Низкий диапазон с высокой точностью, все внутренние детали из нержавеющей стали, компактная конструкция, подходит для измерения низкого давления. Капсула чувствительного элемента состоит из 2 диафрагм из нержавеющей стали, сваренных лазером.

Мембранные разделители: Мембранный разделитель представляет собой устройство, в котором гибкая мембрана герметизирует и изолирует измерительные приборы от технологической среды. Инструментальная сторона диафрагмы заполнена соответствующей жидкостью. Давление, оказываемое технологической жидкостью на диафрагму, гидравлически передается через уплотнительную жидкость на датчик давления. Уплотнение защищает датчик давления от вредного и опасного воздействия технологической среды.



Мембрана Чувствительный манометр: Обычно используется для низкого давления, доступен в сухом корпусе или заполненном жидкостью, все внутренние детали из нержавеющей стали.





Манометры перепада давления: Манометры перепада давления используются для измерения перепада давления на фильтрах, сетчатых фильтрах, колоннах, реакторах, вентиляторах ID/FD, воздуходувках и для измерения расхода. Комплект из 2 сильфонов из нержавеющей стали или 2 диафрагм позволяет напрямую считывать фактическое дифференциальное давление. Каждый порт может выдерживать полное статическое давление без каких-либо повреждений.



Гигиенический манометр: Гигиенические манометры предназначены для измерения давления в гигиенических приложениях, таких как фармацевтика, молочные продукты, биотехнологии, продукты питания и напитки.



Манометр низкого диапазона с индикацией: Подходит для низкого давления, комбинация индикации и переключателя, доступны одинарные или двойные контакты. Установите переключатель снаружи – во всем диапазоне.



Переключатель давления с индикацией: Подходит для приложений с низким давлением, комбинация индикации и переключателя, доступны одинарные или двойные контакты. Установите переключатель снаружи – во всем диапазоне.



Бумагомеры: Предназначены для нефтяной и холодильной промышленности для измерения давления пульсирующих жидкостей, в том числе твердых частиц во взвешенном состоянии стояков буровых насосов. Может использоваться для любой жидкости. Прочная конструкция выдерживает тяжелые условия эксплуатации. Диапазоны давления соответствуют всем требованиям нефтяной промышленности.







Основные манометры: Класс точности, прочная конструкция, возможность 1,2-кратного превышения диапазона в течение короткого времени. Поставляется с футляром для переноски.





Принадлежности, работающие под давлением: Доступны различные аксессуары, работающие под давлением, включая демпфер, сифон с гибким хвостом, U-образный сифон, предохранитель манометра, адаптер манометра, поворотный адаптер или соединитель манометра.



Манометр с внешней регулировкой нуля: Манометры и дифференциальные манометры обычно имеют микрометрический указатель, где нуль можно настроить только после открытия лицевой панели и стекла, что непрактично для жидкостей, заполненных датчики. Манометр с внешней регулировкой нуля с помощью внешней ручки позволяет избежать слива и замены любой жидкости. Доступен в манометре и дифференциальном манометре.



Приемные датчики: Подходит для приема пневматических сигналов датчиков уровня и расхода.



Кожух – газонаполненный циферблатный термометр: Кожуховые термометры – используются для измерения температуры поверхности технологических линий.





Манометры со сплошной передней панелью: Все конструкции из нержавеющей стали, подходящие для перерабатывающей промышленности, включая химическую, нефтехимическую, энергетическую, газовую, пищевую, атомную и т. д. Сплошная перегородка и выдуть назад, который сразу освобождается в случае случайного разрыва трубки.

Компания Pyrosales обладает обширными знаниями и опытом в области управления температурой и контроля технологических процессов. Мы консультируем, проектируем, ремонтируем и изготавливаем наших клиентов по широкому спектру отраслей, применений и возможностей управления температурой.

СВЯЖИТЕСЬ С НАМИ ДЛЯ ПОЛУЧЕНИЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ





Измерение давления с помощью мостовых и других датчиков давления



Различные условия измерения, диапазоны и материалы, используемые в конструкции датчика давления, приводят к разнообразию конструкций датчиков давления . Часто вы можете преобразовать давление в какую-либо промежуточную форму, такую ​​как смещение, путем определения степени отклонения диафрагмы, расположенной на одной линии с жидкостью. Затем датчик преобразует это смещение в электрический выходной сигнал, такой как напряжение или ток. Зная площадь диафрагмы, можно рассчитать давление. Датчики давления упакованы со шкалой, которая обеспечивает метод преобразования в инженерные единицы.



Тремя наиболее универсальными типами датчиков давления являются мостовые (на основе тензорезисторов), с переменной емкостью и пьезоэлектрические.







Датчики на основе мостов



Датчики на основе мостов работают путем корреляции физических явлений, таких как давление, с изменением сопротивления в одной или нескольких ножках моста Уитстона. Они являются наиболее распространенным типом датчиков, поскольку они предлагают решения, которые соответствуют разным ограничениям по точности, размеру, прочности и стоимости. Мостовые датчики могут измерять абсолютное, избыточное или дифференциальное давление как при высоком, так и при низком давлении. Они используют тензодатчик для обнаружения деформации диафрагмы, подвергаемой приложенному давлению.



Когда изменение давления вызывает отклонение диафрагмы, на тензодатчике индуцируется соответствующее изменение сопротивления, которое можно измерить с помощью системы сбора данных с кондиционированием. Вы можете прикрепить фольговые тензодатчики непосредственно к диафрагме или к элементу, который механически соединен с диафрагмой. Иногда также используются кремниевые тензорезисторы. Для этого метода вы травите резисторы на подложке на основе кремния и используете трансмиссионную жидкость для передачи давления от диафрагмы к подложке.



Благодаря простой конструкции и долговечности эти датчики имеют меньшую стоимость и идеально подходят для систем с большим количеством каналов. Как правило, тензорезисторы из фольги используются в приложениях с высоким давлением (до 700 МПа). Они также имеют более высокую рабочую температуру, чем кремниевые тензорезисторы (200 °C против 100 °C соответственно), но кремниевые тензорезисторы обладают преимуществом большей перегрузочной способности. Поскольку они более чувствительны, кремниевые тензометрические датчики также часто предпочтительнее в приложениях с низким давлением (~ 2 кПа).





Емкостные датчики давления и пьезоэлектрические датчики



Датчик давления с переменной емкостью измеряет изменение емкости между металлической диафрагмой и неподвижной металлической пластиной. Емкость между двумя металлическими пластинами изменяется, если расстояние между этими двумя пластинами изменяется из-за приложенного давления.



Пьезоэлектрические датчики основаны на электрических свойствах кристаллов кварца, а не на резистивном мостовом преобразователе. Эти кристаллы генерируют электрический заряд, когда они напряжены. Электроды передают заряд от кристаллов на встроенный в датчик усилитель. Эти датчики не требуют внешнего источника возбуждения, но чувствительны к ударам и вибрации.



Емкостные и пьезоэлектрические датчики давления , как правило, стабильны и линейны, но они чувствительны к высоким температурам и их сложнее настроить, чем большинство датчиков давления. Пьезоэлектрические датчики быстро реагируют на изменение давления. По этой причине они используются для быстрого измерения давления при таких событиях, как взрывы. Из-за своих превосходных динамических характеристик пьезоэлектрические датчики наименее рентабельны, и вы должны быть осторожны, чтобы защитить их чувствительное кристаллическое ядро.





Кондиционированные датчики давления



Датчики, включающие интегральные схемы, такие как усилители, называются датчиками с усилителем. Эти типы датчиков могут быть сконструированы с использованием мостовых, емкостных или пьезоэлектрических преобразователей. В случае мостового датчика с усилением блок сам обеспечивает согласующие резисторы и усиление, необходимое для измерения давления непосредственно с помощью устройства сбора данных. Хотя возбуждение все же должно быть обеспечено, точность возбуждения менее важна.



Кондиционированные датчики обычно дороже, поскольку они содержат компоненты для фильтрации и усиления сигнала, провода возбуждения и стандартную схему измерения. Это полезно для систем с более низким каналом, которые не требуют специальной системы формирования сигнала. Поскольку кондиционирование встроено, вы можете подключить датчик напрямую к DAQ-устройству, если вы каким-то образом обеспечиваете питание датчика.
