Что такое концевая кабельная муфта и для чего она нужна
Концевая кабельная муфта — это специальное устройство, предназначенное для оконцевания силовых кабелей. Она выполняет несколько важных функций:
- Обеспечивает надежную изоляцию токоведущих жил кабеля
- Защищает кабель от проникновения влаги и загрязнений
- Снижает напряженность электрического поля на конце кабеля
- Обеспечивает механическую защиту конца кабеля
- Позволяет безопасно подключить кабель к оборудованию
Концевые муфты устанавливаются на концах кабельных линий в местах их подключения к электрооборудованию. Они являются завершающим элементом кабельной линии и обеспечивают ее надежную и безопасную эксплуатацию.
Основные виды концевых кабельных муфт
Существует несколько основных типов концевых кабельных муфт:

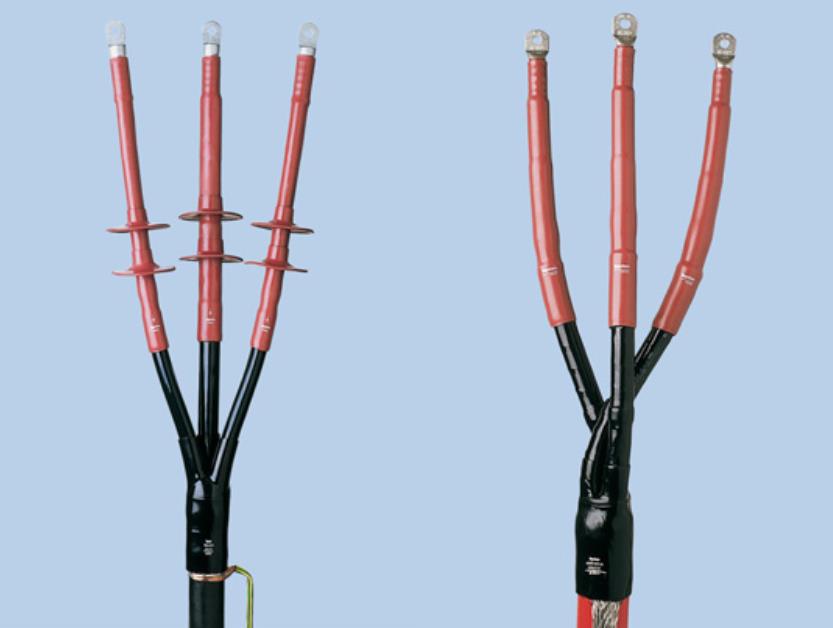

1. Термоусаживаемые концевые муфты
Наиболее распространенный тип муфт. Изготавливаются из термоусаживаемых трубок и материалов, которые под действием нагрева плотно обжимают кабель. Преимущества:
- Простота монтажа
- Высокая герметичность
- Хорошие изоляционные свойства
- Устойчивость к внешним воздействиям
2. Эпоксидные концевые муфты
Заливаются эпоксидным компаундом, который после застывания образует монолитную изоляцию. Отличаются высокой прочностью и влагостойкостью.
3. Предварительно изготовленные концевые муфты
Поставляются в готовом виде и просто надеваются на разделанный кабель. Удобны в монтаже, но менее универсальны.
Особенности выбора концевой кабельной муфты
Как правильно подобрать концевую муфту для кабеля? Необходимо учитывать следующие факторы:
- Тип кабеля (одножильный, многожильный)
- Материал изоляции кабеля
- Рабочее напряжение
- Сечение жил кабеля
- Условия эксплуатации (внутренняя/наружная установка)
- Наличие брони у кабеля
Выбирать муфту следует строго в соответствии с параметрами кабеля и условиями применения. Неправильно подобранная муфта не обеспечит надежной изоляции и защиты.
Технология монтажа термоусаживаемых концевых муфт
Монтаж термоусаживаемой концевой муфты включает следующие основные этапы:
- Разделка кабеля — снятие внешних оболочек и изоляции жил на необходимую длину
- Обезжиривание и очистка разделанных участков кабеля
- Установка внутренних изоляционных трубок на жилы
- Монтаж наконечников на жилы кабеля
- Установка внешней термоусаживаемой трубки
- Усадка всех элементов муфты с помощью горелки или фена
Технология монтажа может отличаться в зависимости от типа муфты и кабеля. Важно строго соблюдать инструкцию производителя.
Применение концевых муфт для кабелей разных типов
Концевые муфты для кабелей с изоляцией из сшитого полиэтилена
Кабели с изоляцией из сшитого полиэтилена широко применяются в силовых сетях среднего и высокого напряжения. Для них используются специальные термоусаживаемые муфты с системой выравнивания напряженности электрического поля. Это обеспечивает надежную работу муфты при высоких напряжениях.
Концевые муфты для бронированных кабелей
Бронированные кабели имеют дополнительную защиту в виде металлической брони. Для них применяются муфты с комплектом для заземления брони. Это позволяет обеспечить электрическую безопасность и защиту от коррозии.
Концевые муфты для кабелей с бумажной изоляцией
Кабели с бумажной изоляцией чувствительны к влаге, поэтому для них используются муфты с повышенной герметичностью. Часто применяются эпоксидные муфты, обеспечивающие надежную защиту от проникновения влаги.
Преимущества термоусаживаемых концевых муфт
Термоусаживаемые концевые муфты обладают рядом важных преимуществ:
- Универсальность — подходят для большинства типов кабелей
- Простота и скорость монтажа
- Высокая надежность и длительный срок службы
- Отличные изоляционные свойства
- Устойчивость к воздействию окружающей среды
- Компактные размеры
Благодаря этим преимуществам термоусаживаемые муфты стали наиболее популярным решением для оконцевания кабелей.
Особенности эксплуатации и обслуживания концевых муфт
Правильно смонтированные концевые муфты не требуют специального обслуживания в процессе эксплуатации. Однако необходимо периодически проводить визуальный осмотр муфт для выявления возможных повреждений или следов перегрева.
При обнаружении дефектов муфту следует заменить. Ремонт концевых муфт не допускается, так как это может привести к снижению надежности изоляции.
В процессе эксплуатации важно не допускать механических повреждений муфт, воздействия на них агрессивных химических веществ и превышения допустимой температуры нагрева.
Современные тенденции в разработке концевых кабельных муфт
Развитие технологий не обходит стороной и область кабельной арматуры. Современные тенденции в разработке концевых муфт включают:
- Применение новых высокотехнологичных материалов с улучшенными свойствами
- Разработку «холодноусаживаемых» муфт, не требующих нагрева при монтаже
- Создание муфт с интегрированной системой мониторинга состояния
- Совершенствование конструкций для упрощения и ускорения монтажа
- Повышение экологичности используемых материалов
Эти инновации направлены на повышение надежности, удобства монтажа и эксплуатации концевых кабельных муфт.
| 60348 | 4ПКТп-1-16/25 (КВТ) | Концевая | термоусаживаемая | 1 | 16/ 25 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 57777 | 4ПКТп-1-25/50 (КВТ) | Концевая | термоусаживаемая | 1 | 25/ 35/ 50 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 57779 | 4ПКТп-1-70/120 (КВТ) | Концевая | термоусаживаемая | 1 | 70/ 95/ 120 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 57781 | 4ПКТп-1-150/240 (КВТ) | Концевая | термоусаживаемая | 1 | 150/ 185/ 240 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 76224 | 4ПКТп-1-300 (КВТ) | Концевая | термоусаживаемая | 1 | 300 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 60349 | 4ПКТп-1-16/25(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 16/ 25 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 57778 | 4ПКТп-1-25/50(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 25/ 35/ 50 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 57780 | 4ПКТп-1-70/120(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 70/ 95/ 120 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 57782 | 4ПКТп-1-150/240(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 150/ 185/ 240 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 76225 | 4ПКТп-1-300(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 300 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 88739 | 4ПКТп-1-300/400 (Б) (КВТ) | Концевая | термоусаживаемая | 1 | 300/ 400 | 4 | Пластмассовая | Внутренняя и наружная | без брони |
| 60351 | 4ПКТп(б)-1-16/25 (КВТ) | Концевая | термоусаживаемая | 1 | 16/ 25 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 57783 | 4ПКТп(б)-1-25/50 (КВТ) | Концевая | термоусаживаемая | 1 | 25/ 35/ 50 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 57786 | 4ПКТп(б)-1-70/120 (КВТ) | Концевая | термоусаживаемая | 1 | 70/ 95/ 120 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 57788 | 4ПКТп(б)-1-150/240 (КВТ) | Концевая | термоусаживаемая | 1 | 150/ 185/ 240 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 76226 | 4ПКТп(б)-1-300 (КВТ) | Концевая | термоусаживаемая | 1 | 300 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 60352 | 4ПКТп(б)-1-16/25(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 16/ 25 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 57784 | 4ПКТп(б)-1-25/50(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 25/ 35/ 50 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 57787 | 4ПКТп(б)-1-70/120(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 70/ 95/ 120 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 57789 | 4ПКТп(б)-1-150/240(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 150/ 185/ 240 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
| 76227 | 4ПКТп(б)-1-300(Б) (КВТ) | Концевая | термоусаживаемая | 1 | 300 | 4 | Пластмассовая | Внутренняя и наружная | с броней |
Муфта кабельная концевая термоусаживаемая внутренней установки цена от завода в Подольске
Муфта кабельная концевая используется для соединения кабелей различного назначения.
Существует несколько классов муфт, каждый из которых имеет свои уникальные особенности. Муфты являются только связующей частью для кабелей разных типов, они не могут служить окончанием цепи.
Исключение составляет муфта кабельная концевая: выступает замыкающим звеном цепи и именно на ней заканчивается трасса кабеля. Муфты не являются монолитными, они состоят из трех основных частей: манжеты, контактного стержня и стандартного изолятора. Самый распространённый тип устройства – это муфта кабельная концевая термоусаживаемая. Она крепится методом пайки на конец кабеля или цепи и является статичным элементом системы.
Для того, чтобы закрепить муфту кабельную концевую термоусаживаемую используется специальный инструмент, который зажимает разветвление кабеля в муфте в соответствии с техническим заданием на линию.
Если в системе применяется муфта кабельная концевая внутренней установки, то для ее монтажа потребуется соответствие пластика кабеля установленным стандартам. Под воздействием высоких температур данная муфта стационарно крепится к кабелю, после чего снять устройство уже невозможно.
За счет пайки достигается эффект полной герметичности, статичности соединения и прочности крепления муфты к кабелю. Спаивается муфта с системой при очень высоких температурах: от 120-140 градусов. Такой температурный режим обеспечивает максимально герметичное соединение материалов муфты и кабеля.
Пластик муфты кабельной концевой внутренней установки позволяет при термическом обжатии исключить проникновение влаги и воздуха в систему. За счет этого данные устройства популярны при внешней установке систем телефонной, интернет и прочих видов связей.
Концевые манжеты муфты кабельной концевой внутренней установки могут иметь разные цвета выходов. За счет этого упрощается процесс их установки и замены в дальнейшем. Также, при возникновении проблем на линии, можно быстро установить причину неисправностей. Срок эксплуатации муфты зависит от качества соединения.
Муфта кабельная концевая термоусаживаемая отличается тем, что при воздействии высоких температур обеспечивает высокую герметизацию системы, за счет чего продлевается ее срок эксплуатации и надежность кабельной системы в целом.
В процессе пайки концы системы полностью изолированы от влияния внешних сред на систему в целом.
Силовые кабели при монтаже разделяются и полностью изолируются в муфте, за счет чего исключается возможность замыкания системы.
Защищает систему не только от влаги, но и от солнца, химически активных агрессивных элементов и прочих коррозийных угроз. Скорость монтажа муфт также является их неоспоримым преимуществом. Минимальные затраты времени, демократичная стоимость и надёжность – главное преимущества этого типа концевых муфт, при этом их дизайн может значительно отличаться.
