Принцип работы токовых клещей для измерения постоянного тока

Токовые клещи для измерения постоянного тока работают на основе эффекта Холла. В отличие от клещей для переменного тока, использующих принцип трансформатора, клещи для постоянного тока содержат специальный датчик Холла, позволяющий измерять магнитное поле вокруг проводника с током.

Основные компоненты токовых клещей для постоянного тока:

  • Разъемный магнитопровод в форме клещей
  • Датчик Холла, расположенный в зазоре магнитопровода
  • Электронная схема обработки сигнала с датчика
  • Цифровой дисплей для отображения результатов измерений

Когда клещи охватывают проводник с постоянным током, магнитное поле вокруг проводника воздействует на датчик Холла. Датчик генерирует напряжение, пропорциональное силе магнитного поля. Электронная схема преобразует это напряжение в значение силы тока, которое отображается на дисплее прибора.


Основные типы токоизмерительных клещей

Существует несколько основных типов токовых клещей:

  1. Клещи только для измерения переменного тока — самые простые и недорогие
  2. Клещи для измерения постоянного и переменного тока — более универсальные
  3. Многофункциональные клещи-мультиметры — позволяют измерять ток, напряжение, сопротивление и другие параметры
  4. Высоковольтные клещи — для работы в сетях высокого напряжения
  5. Прецизионные клещи — обеспечивают повышенную точность измерений

Для измерения постоянного тока подходят только клещи 2-го, 3-го и 5-го типов из этого списка, оснащенные датчиком Холла.

Как правильно измерять постоянный ток с помощью токовых клещей

Чтобы правильно измерить постоянный ток токовыми клещами, необходимо:

  1. Выбрать подходящий диапазон измерения на приборе
  2. Разомкнуть клещи и обхватить ими только один проводник
  3. Расположить проводник по центру клещей
  4. Дождаться стабилизации показаний на дисплее
  5. Считать результат измерения

При измерении важно учитывать направление тока. Многие клещи имеют маркировку полярности на губках. Если направление тока противоположно маркировке, показания могут быть отрицательными.


Особенности измерения постоянного тока клещами

При измерении постоянного тока клещами следует учитывать некоторые важные особенности:

  • Необходимо правильно выбирать диапазон измерения, чтобы обеспечить точность
  • Важно обеспечить плотное смыкание губок клещей вокруг проводника
  • Следует избегать воздействия внешних магнитных полей на прибор
  • Нужно учитывать возможное влияние температуры на показания датчика Холла
  • Для повышения точности рекомендуется проводить несколько измерений

Соблюдение этих правил позволит получить максимально точные результаты при измерении постоянного тока клещами.

Меры безопасности при работе с токовыми клещами

При работе с токовыми клещами необходимо соблюдать следующие меры безопасности:

  • Использовать клещи только в пределах допустимых напряжений и токов
  • Не применять прибор во взрывоопасных средах
  • Не измерять ток в неизолированных проводниках
  • Держать руки только за изолированные части корпуса клещей
  • Не использовать прибор с поврежденным корпусом или изоляцией
  • Перед измерением убедиться в отсутствии повреждений изоляции проводников

Соблюдение этих правил позволит безопасно проводить измерения тока в электрических цепях.


Преимущества и недостатки токовых клещей для измерения постоянного тока

Токовые клещи для измерения постоянного тока имеют ряд преимуществ и недостатков по сравнению с другими методами измерения:

Преимущества:

  • Возможность измерения без разрыва цепи
  • Безопасность измерений в цепях под напряжением
  • Простота и удобство использования
  • Широкий диапазон измеряемых токов

Недостатки:

  • Меньшая точность по сравнению с шунтовыми методами
  • Чувствительность к внешним магнитным полям
  • Зависимость показаний от температуры окружающей среды
  • Более высокая стоимость по сравнению с обычными амперметрами

Несмотря на недостатки, токовые клещи остаются очень удобным инструментом для быстрого измерения постоянного тока в различных электрических цепях.

Калибровка и поверка токовых клещей

Для обеспечения точности измерений токовые клещи требуют периодической калибровки и поверки. Основные этапы этого процесса:

  1. Проверка нулевых показаний прибора
  2. Измерение тока эталонного источника
  3. Сравнение показаний прибора с эталонными значениями
  4. Настройка прибора для минимизации погрешности
  5. Оформление свидетельства о поверке

Периодичность поверки обычно составляет 1-2 года и указывается в паспорте прибора. Своевременная калибровка позволяет поддерживать заявленную точность измерений.


Применение токовых клещей в различных областях

Токовые клещи для измерения постоянного тока широко применяются в различных сферах:

  • Электромонтажные работы
  • Обслуживание систем электропитания
  • Диагностика автомобильных электросистем
  • Тестирование солнечных панелей
  • Проверка аккумуляторных батарей
  • Измерения в системах постоянного тока на транспорте

Универсальность и удобство использования делают токовые клещи незаменимым инструментом для многих специалистов, работающих с электрическими системами.

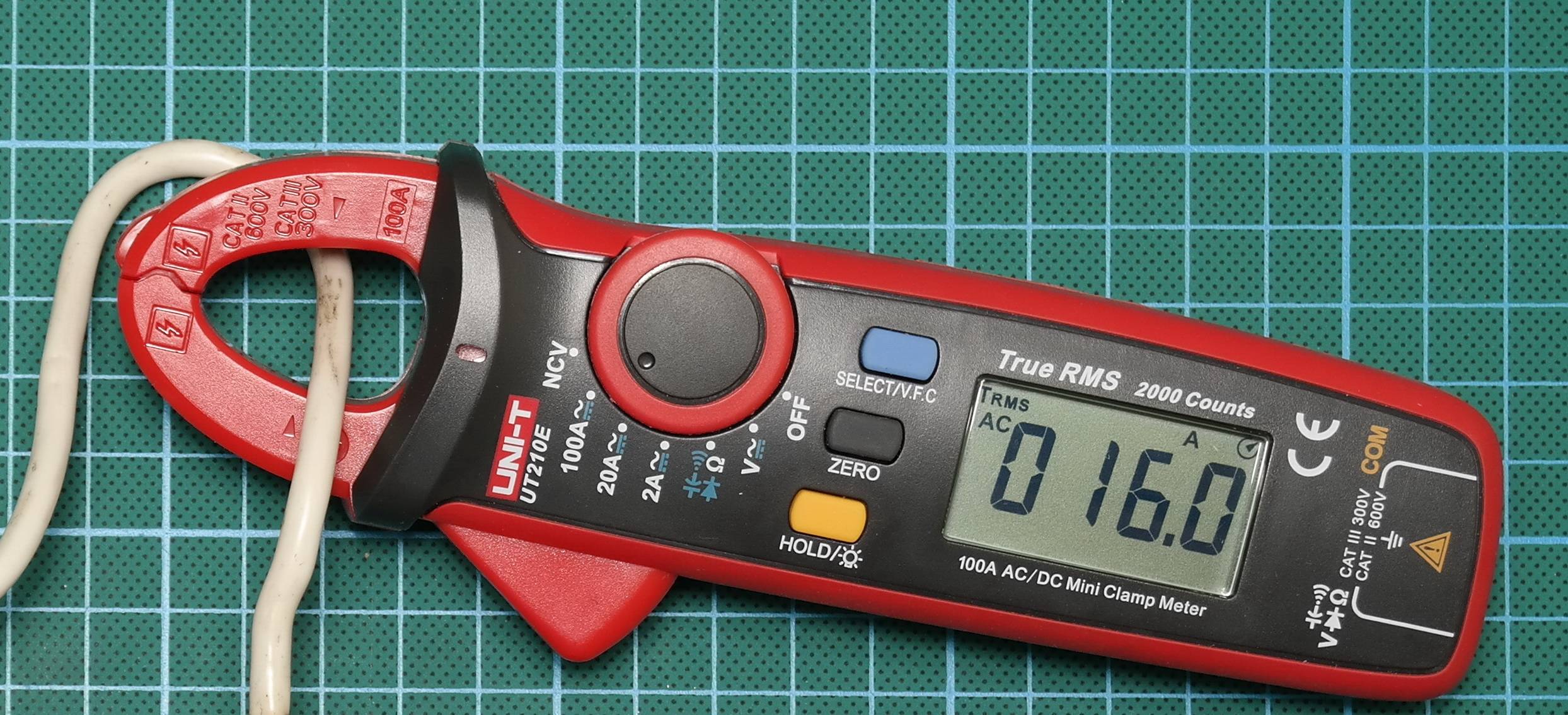

Токовые клещи для измерения постоянного тока

При проведении измерений напряжения, вольтметр или мультиметр должен подключаться к определенному участку электрической цепи параллельным образом, а при измерении силы тока, амперметр располагают последовательно. Поэтому для замера силы тока производят искусственный разрыв цепи и подключают к нему устройство для измерений.

Чтобы упростить и ускорить процесс, используют токоизмерительные клещи, работающие по абсолютно другому методу. Они позволяют произвести замер интенсивности электромагнитного поля, которое всегда появляется вокруг любого проводника. В этом материале будут разобраны токовые клещи постоянного тока, каков принцип их работы и какие виды токовых клещей бывают.

Мультиметр с клещами Digital VC3266L

Что такое токовые клещи

Токоизмерительные клещи — это инструмент позволяющий замерять силу электротока не создавая разрывов цепи. К примеру, при использовании мультиметра при таком замере, придется всякий раз разрывать провод, что неудобно на практике.

Компактный и эргономичный прибор

Выглядят они как простой мультиметр с клещами типа «прищепка» сверху. Эту самую прищепку цепляют на провод, и прибор дает все показания на своем дисплее.

Принцип действия клещей

Первые токоизмерительные приборы подобного рода представляли собой своеобразные трансформаторы, к которым подключался обычный амперметр. Сами прищепки, являющиеся видимой частью прибора, одновременно представляют собой первичную обмотку трансформатора. При помещении в нее проводника, по которому течет ток, из-за своего электромагнитного поля он будет индуцироваться на эту обмотку. После этого электроток пойдет на вторичную обмотку. С нее и будут сниматься показатели.

Процесс измерения электротока в щитке с помощью многофункционального аппарата АКТАКОМ — АТК-4001

Важно! Первые виды этих приборов были простым дополнением к измерительным приборам и помогали удобнее фиксировать измеряемый провод.

Значения, которые показывал амперметр, приходилось рассчитывать дополнительно, поскольку требовалось учесть коэффициент трансформации. Еще один нюанс: работа только с переменным током, так как с постоянными значениями трансформаторы не работают.

Современные токовые клещи могут работать с любыми видами электротока, но для измерения постоянных значений вместо амперметра они используют датчик Холла, позволяющий фиксировать электромагнитное поле и его напряженность.

Устройство в комплекте с инструкцией по эксплуатации

Виды токовых клещей

Разновидности клещей зависят от внешнего вида, схемы исполнения и типа вывода результатов. Обычно их подразделяют на следующие категории:

  • Аналоговые или стрелочные. Они состоят из трансформатора с одним витком и измерительным аппаратом, подсоединенным к вторичной обмотке. Такие приборы более дешевые и наглядные, но обладают повышенной чувствительностью к механическим воздействиям и колебаниям. Аналоговые измерители, как правило, рассчитаны на определенную частоту;
  • Цифровые или электронные. В них показания выводятся на цифровой дисплей с помощью расчетов микропроцессора, и может быть настроен на показ различных величин;
Пример налогового (стрелочного) прибора
  • Мультиметр. Это универсальное средство для измерения всех параметров электричества. В нем клещи могут быть встроены прямо в корпус. Функции и характеристики мультиметра определяются его ценой и моделью. Часто в них имеется тот самый датчик Холла;
  • Клещи для высоковольтных сетей. Основное их предназначение — замер параметров силы тока в сетях, напряжение которых превышает 1 кВ. Этот вид имеет повышенную защиту и изоляцию и может крепиться к диэлектрическим штангам, чтобы электрик не приближался к сети слишком близко.



Схема подключения мультиметра для замера электротока

Для постоянного и переменного тока

Есть еще одна разновидность этого прибора, которую стоит вынести в отдельный раздел. В зависимости от специфики применения, токовые клещи бывают для постоянного и переменного тока. Действие первых основано на эффекте Холла. Из-за этого они сильно дороже, но качественней и надежней. Практически все модели для постоянного тока включают в себя измерители переменного напряжения.

MASTECH MS2138 для постоянного тока

Переменный электроток измеряется по принципу трансформатора, поэтому соответствующие модели дешевые. Также они не могут производить замер постоянного напряжения.

Важно! Разновидности этой категории не отличаются внешне. Для практичности и надежности рекомендуется брать прибор, имеющий делать измерение для электротока постоянной и переменной величины

Токовые клещи Uni-T UT201 для переменного тока

Конструкция токовых клещей

Конструкция токовых клещей предполагает наличие:

  • Разъемного магнитного провода, который сделан из ферримагнитной электростали. На него одета катушка, и представляющая собой вторичную обмотку;
  • Устройство отсчета, которое может быть выполнено в аналоговом или цифровом стиле, зависимо от модели и типа;
Строение электронной модели
  • Переключатель диапазона электротока, замер которого производится;
  • Специальные ручки и изоляция, за которые человек держит клещи при проведении измерений. Она актуальна для работы с высоковольтными сетями. При низковольтных показателях диэлектрические свойства выполняет сам корпус.
Правильное и неправильное измерение

Как правильно измерять ток с помощью токовых клещей для переменного и постоянного тока

Для измерения параметров постоянного тока первым делом нужно выставить диапазон его работы. Дальнейшая пошаговая инструкция имеет следующий вид:

  • Изолировать аппарат от проводов и других устройств дабы избежать ложных наводок;
Включение и сброс значений
  • Нажать кнопку обнуления. Часто ее обозначают как «Sel»;
Проверка сброса
  • Начать замер с учетом того, что нужно захватывать только один провод;
  • Ухватить провод так, чтобы он оказался в полости прищепки, и расположить его так, чтобы он оказался по центру;
Замер электротока при постоянном напряжении
  • Зафиксировать показания.

Значение может получиться с отрицательным знаком. Это определяется направлением течения тока. На губках прибора могут быть стрелки, которые показывают направление движения электротока. Следовательно, если прибор перевернуть, то будет показано значение без минуса.

Стрелка на клещах показывает направление движения сил тока

Для замера переменного электротока можно взять простую лампочку и подключить ее к сети на 220 Вольт. Дальнейший порядок таков:

  • Установить мультиметр в сектор измерения переменного тока ~А и зафиксировать показания;
Проверка показаний мультиметром
  • Произвести эти же измерения с помощью щупов и получить аналогичные значения. Цепь не должна быть разорвана.
Проверка показаний токоизмерительными клещами

Меры безопасности

При работе с подобным оборудованием следует придерживаться общих правил безопасности по эксплуатации электроизмерительных приборов, несмотря на то, что использование токоизмерительных клещей — процедура безопасная. Запрещается превышать величину выбранного диапазона электротока и менять диапазон в процессе замера. Нельзя также держаться незащищенными руками за оголенные щупы, которые не защищены диэлектриком.

Лампа — пример устройства, работающего при переменном токе от 220 В

Перед началом пользоваться любым прибором следует тщательно изучить пособие по эксплуатации и все инструкции. Это помогает не только не подвергать себя опасности, но и продлить срок службы устройства. Это очень важно, поскольку в пособии описывается настройка прибора, режимы его работы, принципы его безопасного использования. Более того, в таких мануалах рассказывается, в течение какого срока и каким образом нужно делать калибровку устройства. Делается она в специализированных центрах, а нужна для повышения точности измеряемых параметров.

Токоизмерительный прибор с защитными ручками для высоковольтных сетей

Таким образом, токоизмерительные клещи для постоянного тока — это удобный и практичный инструмент для определения силы электротока без размыкания проводов, как это делается в случае с амперметром или мультиметром. С его помощью можно в любой момент измерить электроток в автомобиле и его проводке, дома и на объектах прокладки, монтажа или обслуживания электрической сети.

Принцип измерения постоянного тока токовыми клещами. Основные принципы работы. Как выполнять замеры токовыми клещами

Предназначены для измерения электрических величин — тока, напряжения, мощности, фазового угла и др. — без разрыва токовой цепи и без нарушения ее работы. Соответственно измеряемым величинам существуют клещевые амперметры, ампервольтметры, ваттметры и фазометры.

Наибольшее распространение получили клещевые амперметры переменного тока, которые обычно называют токоизмерительными клещами . Они служат для быстрого измерения тока в проводнике без разрыва и без вывода его из работы. Электроизмерительные клещи применяются в установках до 10 кВ включительно.

Простейшие токоизмерительные клещи переменного тока работают на принципе одновиткового трансформатора тока, первичной обмоткой которого является шина или провод с измеряемым током, а вторичная многовитковая обмотка, к которой подключен амперметр, намотана на разъемный магнитопровод (рис. 1, а).

Рис. 1. Схемы токоизмерительных клещей переменного тока: а — схема простейших клещей с использованием принципа одновиткового трансформатора тока, б — схема, сочетающая одновитковый трансформатор тока с выпрямительным устройством, 1 — проводник с измеряемым током, 2 — разъемный магнитопровод, 3 — вторичная обмотка, 4 — выпрямительный мостик, 5 — рамка измерительного прибора, 6 — шунтирующий резистор, 7 — переключатель пределов измерений, 8 — рычаг


Для охвата шины магнитопровод раскрывается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.

Переменный ток, проходя по токоведущей части, охваченной магнитопроводом, создает в магнитопроводе переменный магнитный поток, индуктирующий электродвижущей силой (ЭДС) во вторичной обмотке клещей. В замкнутой вторичной обмотке ЭДС создает ток, который измеряется амперметром, укрепленным на клещах.

В современных конструкциях токоизмерительных клещей применяется схема, сочетающая трансформатор тока с выпрямительным прибором. В этом случае выводы вторичной обмотки присоединяются к электроизмерительному прибору не непосредственно, а через набор шунтов (рис. 1, б).

Электроизмерительные клещи бывают двух типов: одноручные для установок до 1000 В и двуручные для установок от 2 до 10 кВ включительно.

Электроизмерительные клещи имеют три основные части: рабочую, включающую магнитопровод, обмотки и измерительный прибор, изолирующую — от рабочей части до упора, рукоятки — от упора до конца клещей.

У одноручных клещей изолирующая часть служит одновременно рукояткой. Раскрытие магнитопровода осуществляется с помощью нажимного рычага. Электроизмерительные клещи для установок 2 — 10 кВ имеют длину изолирующей части не менее 38 см, а рукояток — не менее 13 см. Размеры клещей до 1000 В не нормируются.

Правила пользования клещами. Электроизмерительные клещи могут применяться в закрытых электроустановках, а также в открытых в сухую погоду. Измерения клещами допускается производить как на частях, покрытых изоляцией (провод, кабель, трубчатый патрон предохранителя и т.п.), так и на голых частях (шины и пр.).

Человек, производящий измерение, должен пользоваться диэлектрическими перчатками и стоять на изолирующем основании. Второй человек должен стоять сзади и несколько сбоку оператора и читать показания приборов электроизмерительных клещей.

Электроизмерительные клещи типа Ц20 с раздвижным магнитопроводом и выпрямитель цыц прибором относятся к измерительным трансформаторам тока. Эти клещи позволяют при охвате магнитопроводом проводника с переменным током частоты 50 Гц измерять ток ток в пределах от 0 до 600 А. Здесь первичной обмоткой является сам проводник с током, возбуждающим в замкнутом ферромагнитном магнитопроводе переменный магнитный поток, который наводит во вторичной обмотке ЭДС, где включен электроизмерительный прибор.

Ток, измеряемый прибором, прямо пропорционален току в охваченном клещами проводнике и отсчитывается по шкале с делениями от 0 до 15, если рычажный переключатель клещей установлен в положение 15, 30 или 75 А, либо по нижней шкале с делениями от 0 до 300, когда этот переключатель находится в положении 300 (300 А).

Электроизмерительные клещи типа Ц20 позволяют также измерять переменное напряжение до 600 В частоты 50 Гц, для чего их зажимы присоединяют проводниками к тем точкам электрической цепи, между которыми измеряется напряжение, а рычажный переключатель ставится в положение 600 В, при котором вторичная обмотка трансформатора тока замыкается накоротко.

Электроизмерительные клещи: а — тока, б — мощности

Электроизмерительные клещи типа Д90 с раздвижным ферримагнитным магнитопроводом и ферродинамическим прибором дают возможность измерять активную мощность без разрыва цепи тока путем охвата ими проводника с током и присоединения прибора двумя проводниками со штепсельными вилками к напряжению сети.

Клещи предназначаются для измерения при двух номинальных напряжениях — 220 и 380 В частоты 50 Гц и соответственно трех номинальных значениях токов — 150, 300, 400 А или 150, 300, 500 А, что даст при номинальном коэффициенте мощности Cosφ =0,8 соотв

проверка и измерение тока клещами в электрических цепях

Клещи для токоизмерения – это такие специальные устройства, которые повсеместно используются для замеров без потребности цепного разрыва, или же какого-либо дополнительного электрического контакта с ней. Вместо этого данное приспособление измеряет силу образовавшегося магнитного поля, которое и порождает ток.

Для корректной работы рекомендуется подбирать подходящий тип устройства, проверять их должным способом (о вариантах мы поговорим далее), а также примерно понимать принцип их устройства и работы. Рассмотрим основные нюансы.

Токоизмерительные клещи

Содержание статьи

Проверка токоизмерительных клещей

Дабы рассматриваемые нами клещи позволяли получать максимально корректный результат, очень важно проводить их соответствующие поверки. Они представляют собой перечни операций, осуществляемых для подтверждения соответствия прибора установленным нормам.

При проведении проверки осуществления определение погрешности, которая в итоге должна быть сравнена с допустимой. Последняя указывается в документации устройства.

Проверка токоизмерительных клещей

Существует несколько типов поверкой токоизмерительный клещей, таких как:

  1. Первичные поверки. Они осуществляются несколько раз – в процессе выпуска устройства, при его ввозе в другую страну или же после проведенных ремонтов.
  2. Периодические поверки. Они являются плановыми. Проводятся такие исследования после истечения межповерочного интервала времени.
  3. Внеочередные поверки. Их следует проводить либо же в случае потери документов на устройство, либо же после нарушения целостности прибора вследствие того или иного механического воздействия на него.
  4. Инспекционные поверки. Они осуществляются непосредственно под метрологическим контролем. Для этого должно быть соответствующее решение государственного органа.
  5. Экспертные поверки. Они проводятся только в том случае, если существуют определенные разногласия по поводу получаемых результатов прибора.

Нормы и периодичность испытания токоизмерительных клещей:

Напряжение электроустановок, кВИспытательное напряжение, кВПродолжительность испытания, минПереодичность испытания
До 125Раз в 24 мес.
От 1 до 10405

Результаты поверки обязательно вносятся в паспорт токоизмерительных приборов. Если устройство было признано таким, что непригодно к использованию, должно быть соответствующее извещение об этом.

Типы клещей

Существует несколько типов токоизмерительных клещей. Прежде всего их делят по конструкции и напряжению эксплуатации. В этом плане приборы встречаются таких видов:

  • Одноручные токоизмерительные клещи. Они применяются по отношению к цепям, напряжение в которых явно не более чем 1 кВ. Такие приборы имеют вид небольшой по своим габаритам изолированной рукоятки. Для того чтобы осуществить раскрытие магнитопровода, достаточно использовать всего лишь одну руку. С ее помощью нужно выполнить нажатие на соответствующий рычаг.

Одноручные токоизмерительные клещи

  • Двуручные клещи для токоизмерения. Их используют в сетях с напряжением от 2 до 10 кВ. Для того чтобы эксплуатировать такой прибор, понадобится сразу две руки, так как у него производитель предусмотрел две рабочие рукоятки. Длина их изолированных частей при этом весьма значительная – свыше 38 сантиметров.

Двуручные клещи для токоизмерения

По своему внешнему виду приборы тоже могут быть разными. На рынке присутствуют такие их модели, как:

  1. Аналоговые токоизмерительные клещи. Они оснащены дисплеем со стрелкой, а также соответствующей ему измерительной шкалой. Для того чтобы подобные устройства работали, требуется соответствующий источник питания. Вследствие всех этих особенностей аналоговые приборы до сих пор пользуются спросом. Они быстро способны реагировать на изменения тока, предоставляя данные об этом весьма удобным способом.

Аналоговые токоизмерительные клещи

  1. Цифровые токоизмерительные клещи. Они оборудованы жидкокристаллическим экраном где и отражается определенное значение измеряемого тока. Для работы данного устройства обязательно необходимо использовать дополнительный источник питания.
  2. Клещи высоковольтного типа. Данные приборы отличаются прежде всего своей улучшенной изоляцией. Она позволяет предотвратить воздействие напряжения электроцепи на человека, измеряющего ток.

Дополнительно стоит отметить, что на рынке присутствуют токоизмерительные приборы, оборудованные датчиком Холла. Это уже более усовершенствованный механизм, который дает возможность с высокой точностью проводить замеры постоянной компоненты.

Принцип работы токоизмерительных клещей в электрических цепях

Отличительной особенностью клещей считается то, что в цепях они функционируют таким же образом, как и одновитковые трансформаторы. Первая их обмотка – провод, который потребовалось проанализировать, а вот вторичная обмотка находится на приборе. Именно к ней подключается амперметр, предоставляющий пользователю возможность получения того или иного значения.

Принцип работы токоизмерительных клещей

Для определения величины тока в начальной цепочке следует сразу узнать его максимальный уровень во вторичном типе обмотки. При этом принимается во внимание коэффициент трансформирования.

После того, как магнитопровод будет подключен к измеряемой сети, в нем возникает магнитное поле с переменным током. Именно он индуцирует ЭДС во вторичной обмотке. Ток, который появляется в этом месте, меряется корпусным амперметром. Его значение выдается после на экран.

Измерение клещами постоянного и переменного тока

Для измерения разных типов тока посредством клещей используется совершенно одинаковая методика. Главное – предварительно выбрать необходимый режим работы.

Перед тем, как пользоваться устройством, необходимо убедиться в том, что на прибор не влияют никакие посторонние источники напряжения.

К примеру, результаты устройства могут исказить некоторые асинхронные электрические двигатели, определенные виды трансформатора, аппараты для сварки, а также блоки питания (импульсные). Все они могут реализовать большие поля с электромагнитными волнами, что могут индуцировать наведенную ЭДС в магнитопроводе.

Для измерения тока при помощи клещей нужно:

  1. Постановка ручки переключателя в необходимое положение.
  2. Ввод проводника в пространство магнитопровода.
  3. Считывание результатов из дисплея прибора.

Измерение клещами тока

Таким образом, никаких особых навыков или же знаний для работы с клещами не нужно. На более новых моделях есть особый датчик IFLex, что применяется для замеров в весьма стесненных условиях.

Если начать анализировать два проводника вместе, их магнитные потоки должны сложиться вместе. На дисплее будет отображен общий результат. К примеру, токи в фазе и нуле без наличия утечек являются равными по величине и противоположными по значению.

В таких ситуациях прибор должен показать нулевой результат. Если он имеет какое-то значение, можно говорить о серьезных проблемах в сети электричества.

Как пользоваться токоизмерительными клещами

Если вы хотите измерить и узнать значение потребляемой электроэнергии в сетях 220 В (в квартире, доме), то можно расчитать по формуле:

P = A ⋅ V ⋅ cosφ

где, cosφ = 1

Пример:

Вам нужно измерить нагрузку потребляемой электроэнергии вашей квартиры, дома или какого-нибудь электроприбора. Переключатель диапазонов ставим в положение АСА 200. Раскройте клещи и охватите один провод из дух (желательно фазу). Через мгновение прибор покажет какое то значение, например, 8 А.

По формуле вычисляем потребляемую мощность:

P = 8 ⋅ 220 ⋅ 1 = 1760 Вт = 1,76 кВт

Видео о том, как пользаваться токовыми клещами:

Токоизмерительные клещи – это удобный специализированные устройства, которые позволяют быстро и легко осуществить замеры тока. На большинстве устройств имеется кнопка, которая отвечает за фиксацию полученного результата. Это упрощает работу в стесненных местах, где невозможно постоянно следить за дисплеем прибора.

Как правильно работать токовыми клещами?

Как правильно работать токовыми клещами?

Узнайте, как правильно пользоваться токоизмерительными клещами. Порядок измерений и техника безопасности при работе инструментом.

Назначение большинства электроприборов известно многим людям: практически все знают, что измеряют вольтметром, а что амперметром. Мало у кого возникнет вопрос: «Для чего нужен паяльник?» Однако, даже не у каждого электрика в инструментарии есть токовые клещи. Этот инструмент является очень полезным и способен сильно сократить время электротехнических работ. Дополнительно этот прибор можно использовать для измерения напряжения и частоты тока в цепи. С его помощью также можно измерить мощность в цепи, фактическую нагрузку в сети и даже осуществить проверку электросчетчиков, например, сверку показаний с фактическим потреблением. В этой статье описывается принцип работы инструмента и рассказывается как пользоваться токоизмерительными клещами (ТК) на примере моделей DT 266 FT и Fluke. Эта инструкция будет применима практически ко всем подобным устройствам. Содержание:

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока. В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала. Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Конструкция

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

Как правильно работать токовыми клещами?

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно). Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

  • CAT III 600 V – это означает, что прибор защищен от кратковременных бросков напряжения внутри оборудования при эксплуатации в стационарных сетях с напряжением до 600 В.
  • CATIV 300 V – это означает, что прибор защищен от бросков напряжения внутри оборудования первичного уровня электроснабжения напряжением до 300 В. Примером такого оборудования может служить обычный электрический счетчик.

Правила безопасности при работе

Токоизмерительные клещи разрешается использовать только в закрытых помещениях или на открытых пространствах в сухую погоду. Измерять силу тока можно как на кабелях, покрытых изоляцией, так и на оголенных. Перед использованием человеку необходимо надеть защитные перчатки, а под ноги подложить диэлектрическое основание и надеть специальные ботинки.

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Как правильно работать токовыми клещами?

Как правильно пользоваться токоизмерительными клещами:

  1. Установить требуемый диапазон на переключателе.
  2. Нажать на кнопку раскрытия магнитопровода.
  3. Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
  4. Расположить токовые клещи перпендикулярно направлению провода.
  5. Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Правильное использование инструмента

Полезная «хитрость»

Если требуется измерить малое значение силы тока, то необходимо сделать несколько витков провода на разомкнутом магнитопроводе, а переключатель диапазонов установить на минимум. После этого необходимо снять показания, а для определения фактического значения разделить полученное число на количество намотанных витков.

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

DT-266

Fluke 302+

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

  • Как использовать мультиметр – инструкция для чайников
  • Как проверить правильность работы счетчика электроэнергии
  • Список инструментов электрика

Правильное использование инструмента

DT-266

Fluke 302+


НравитсяКак правильно работать токовыми клещами?0)Не нравитсяКак правильно работать токовыми клещами?0)

принцип работы и инструкция по использованию

При работе с электрическими устройствами иногда возникает необходимость провести измерение силы тока. Известно правило о том, что для этого амперметр необходимо соединить последовательно.

токоизмерительные клещи

Определение

Токоизмерительные клещи – позволяют узнать силу тока или другие характеристики без разрыва в электрической цепи. Этот инструмент работает по другому принципу – он определяет характеристики электрического тока на основании параметров магнитного поля.

Конструкция

В токоизмерительных клещах можно указать два основных рабочих узла:

конструкцияКонструкция клещей
  1. В захватах находятся обмотки трансформатора.
  2. В ручке имеется амперметр или другой измерительный прибор.

В обмотках трансформатора наводится электрический ток, характеристики которого определяет встроенный измерительный прибор. Нужно учитывать, что наведённый ток имеет другую величину по сравнению с первоначальным. Для получения точной величины требуется выполнить пересчёт.

Принцип работы

Если между захватами клещей расположить проводник, то изменение тока, проходящего по нему окажет влияние на окружающее электромагнитное поле. Оно индуцирует в обмотках трансформатора ток. Затем он со вторичной обмотки будет измерен встроенным амперметром.

принцип работы

Важно отметить, что получаемое значение силы тока, хотя и соответствует проходящему по цепи, но не равно ему. Корректировка показаний амперметра происходит с учётом коэффициента измерения прибора.

В работе токоизмерительных клещей долгое время существовало важное ограничение — они были способны работать только с переменным током, ведь магнитное поле создаётся только в этом случае.

Были созданы более совершенные модели. Теперь с помощью токоизмерительных клещей имеется возможность работать не только с переменным, но и постоянным током. В настоящее время существуют модели, в которых присутствует мультиметр, который на основе полученных данных определяет нужные характеристики, не требуя пересчёта.

Современные модели токоизмерительных клещей способны решать следующие задачи:

  1. С их помощью возможно определить суммарную нагрузку электросети в квартире.
  2. Можно определить силу тока в конкретном проводнике, являющемся частью электрической цепи. Измерение можно проводить, не вмешиваясь в работу схемы.
  3. Можно определять мощность любого электроприбора в текущий момент времени. При необходимости возможно контролировать измерение этого параметра на протяжении нужного периода времени.
  4. Можно проконтролировать домашнюю электросеть на предмет подключения со стороны посторонних людей.
  5. Если имеется утечка тока на корпус прибора, то её можно определить с помощью этого инструмента.

Инструкция по использованию

Использование клещей для работы в ситуации, когда используется напряжение до 1000 Вольт ничем не отличается от тех, которые применяются в высоковольтных цепях. Далее будет рассмотрен порядок использования бытовых токоизмерительных клещей.

Использование рассматриваемого инструмента зависит от вида проводимых измерений. Обычно процедура выполняется следующим образом:

  1. Нужно в электрической схеме определить, с какого провода будут сниматься показания. Нужно помнить. Что если клещами обхватить не один, а большее количество проводов, то в результате будет получен неправильный результат.
  2. На тестирующем приборе требуется выставить нужный режим измерения. Его выбор зависит от поставленной задачи. При этом нужно будет определить не только вид измерения, но и необходимую шкалу. Если о ней не имеется информации, то выбирают самую большую.
  3. Клещи сначала нужно раскрыть, а затем обхватить проводник. Важно обеспечить перпендикулярность его расположения плоскости, в которой расположены клещи. Желательно, чтобы при этом проводник располагался в центре контура.
  4. Измерение произойдёт в автоматическом режиме. Результат можно будет увидеть на дисплее прибора.

Если ток имеет слишком маленькую величину и не получается его определить, то рекомендуется несколько раз его намотать на половинку клещей. В этом случае прибор измерит суммарный ток. Для получения нужной величины надо разделить это значение на количество сделанных витков.

Если на дисплее показана единица, значит ток превышает предельное значение этой величины. Чтобы точно определить искомую величину, нужно переключиться на больший диапазон.

Документ(откроется в новой вкладке):Руководство по эксплуатации токоизмерительных клещей

Классификация

Такие клещи можно классифицировать по используемому в них электроизмерительному прибору. В этом качестве может применяться:

  • мегаомметры;
  • амперметры;
  • ваттметры;
  • фазометры;
  • ампервольтметры;
  • мультиметры.

Популярные виды

Этот прибор выпускается в различных вариантах. Далее рассказано об основных разновидностях токоизмерительных клещей.

Стрелочные приборы

Этот вариант исполнения токоизмерительных клещей представляет собой аналоговый прибор. В нём применяется одновитковая разновидность трансформатора. Такого рода модели были одними из первых вариантов этого измерительного прибора. Амперметр подключён к вторичной обмотке.

стрелочныеСтрелочные

Такие модели обеспечивают наглядность процесса измерения. Однако аналоговые модели излишне чувствительны к механическим колебаниям. В такой ситуации показания могут быть искажены. Чтобы этого избежать, токоизмерительные клещи необходимо во время измерения тока зафиксировать на жёсткой поверхности.

Нужно учитывать, что для получения нужных данных необходимо пересчитывать полученные данные с учётом коэффициента преобразования прибора. Токоизмерительные клещи такого типа выпускается с расчётом использования определённой частоты электрического тока.

Цифровые клещи

У этой разновидности результат измерений будет выведен на дисплей. Важным достоинством этого способа является то, что перед выводом цифры уже будут пересчитаны. Этот прибор можно настроить таким образом, чтобы отображать мощность или силу тока.

цифровыеЦифровые

Совмещённые с мультиметром

Этот тип приборов удобен тем, что в него встроен мультиметр. Функциональность прибора определяется типом встроенного прибора. В таких моделях применяется датчик Холла, позволяющий проводить измерение параметров постоянного тока.

токоизмерительных клещей на основе датчика ХоллаТокоизмерительных клещей на основе датчика Холла

Высоковольтные токоизмерительные клещи

Их определяющей особенностью является выполнение измерений в сетях с напряжением более 1000 Вольт. В этих устройствах применяется более сильная изоляция. Иногда при их использовании токовые клещи устанавливают на диэлектрической штанге. Это позволяет оператору избежать слишком близкого приближения к высоковольтным проводам. Такие клещи являются специализированными и используются только для работы с переменным током.

Высоковольтные токоизмерительные клещиВысоковольтные токоизмерительные клещи

Преимущества и недостатки

При использовании токоизмерительных клещей можно отметить следующие достоинства:

  1. Компактность используемого инструмента и простота его использования.
  2. Имеется возможность использовать этот инструмент для проведения замеров в высоковольтных цепях. Для этой цели используются специализированные модели.
  3. Существуют различные разновидности таких устройств.

Такие клещи несложно интегрировать с радиоизмерительной аппаратурой.

При использовании можно столкнуться с такими недостатками:

  1. Поскольку при измерении используются характеристики создаваемого проводом магнитного поля, то при различном положении проводника результаты измерений могут отличаться. Чтобы избегнуть такой неоднозначности рекомендуется располагать провод перпендикулярно плоскости расположения клещей.
  2. Класс точности производимых измерений недостаточно высокий — второй или третий, в зависимости от конкретной модели.
  3. Иногда речь может идти о дополнительной наводке магнитного поля, создаваемой другими электроприборами. Чтобы этого избегнуть, необходимо контролировать их возможное наличие.
  4. Относительно простой принцип работы служит причиной изготовление некачественных вариантов таких инструментов.

Достоинства токоизмерительных клещей в значительной степени перевешивают их недостатки.

Требования к клещам

Необходимо использовать такой инструмент, который обеспечит нужный вид измерений и класс точности. Если есть необходимость в дополнительных опциях, то надо убедиться в их присутствии (например, будет лучше использовать дисплей большего размера). Важно убедиться, что приобретаемый экземпляр произведён известной фирмой, гарантирующей качество.

Проверка перед эксплуатацией

Для проверки достаточно произвести пробное измерение в соответствии с тем измерительным прибором, который встроен в клещи. Если результат соответствует предварительным данным — значит прибор исправен.

Как выбрать клещи

На рынке имеется много разновидностей токоизмерительных клещей, чтобы выбрать наиболее подходящий вариант. Необходимо обратить внимание на следующее:

  1. Исходить из своих потребностей. Нет смысла приобретать дорогой прибор с разнообразными возможностями, если в них нет необходимости.
  2. Учитывать, что обычно такие клещи приобретают для того, чтобы определять силу тока, его частоту или прозванивать провода.
  3. Убедиться в наличии полезных опций (возможность фиксировать результаты измерения нажатием кнопки, опция выставления ноля, автоматический выбор наиболее подходящего диапазона и другие).
  4. Важно учитывать качество материала, из которого сделан прибор.

Нужно, чтобы использовались элементы питания, которые несложно приобрести.

Токоизмерительные клещи: как пользоваться, предназначение

В практике прокладки, ремонта или замены электрических кабелей часто возникает потребность проверить предельную мощность, которая передаётся кабелем. Для этой цели можно применить мультиметр или тестер, фиксируя значение силы тока при помощи щупов, подключаемых последовательно с измеряемым участком цепи. Однако это не всегда удобно: обе руки работающего заняты, надлежащая электробезопасность измерений не соблюдается, да и подходящего места для размещения мультиметра можно не найти. Лучше воспользоваться токоизмерительными клещами.

Принцип действия

Для чего предназначены токоизмерительные клещи

Они  представляют собой разновидность электрического тестера с широкими губками, которые могут зажимать электрический проводник. Первоначально они разрабатывались как универсальный инструмент для измерения переменного тока. Однако по мере совершенствования своей конструкции в составе клещей появились входы для приёма измерительных проводов и другие датчики, которые поддерживают широкий диапазон измеряемых величин. Незаменимые в качестве контрольного инструмента, зажимы измерителя облегчают работу в ограниченных пространствах и позволяют работать с проводниками под напряжением без прерывания цепи. Являясь высокоточным измерителем, клещи не могут быть изготовлены в неспециализированных мастерских или своими руками.

В измерительных клещах реализуется принцип магнитной индукции, который позволяет  определить значение тока  бесконтактным способом.  Электрический ток, протекающий через проводник, наводит вокруг него магнитное поле. Поскольку полярность часто меняется, то при этом происходят динамические колебания магнитного поля, которые пропорциональны силе тока.

Все типоразмеры токоизмерительных клещей работают с использованием эффекта Холла — наличия поперечного напряжения, возникающего при помещении проводника в магнитное поле. Внутри корпуса находится трансформатор, который  определяет интенсивность магнитных колебаний, преобразуя их значение в показание силы переменного или постоянного тока. Поэтому, даже при небольшом значении возникшей разности потенциалов, датчик обнаружит магнитное поле.  Это напряжение, которое пропорционально току, затем усиливается и измеряется (смотреть рисунок 1). Таким образом измеряются очень мощные токи.

Рисунок 1. Схема измерения переменного тока

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки. Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора.  Увеличив число витков во вторичной обмотке, можно  легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно.  Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).

Катушка Роговского и её применение в токоизмерительных клещах

В современных конструкциях рассматриваемых приборов имеются и другие датчики — вольтметры, омметры — которые повышают универсальность прибора. В частности, конструкции измерительных клещей, использующие катушку Роговского, пригодны для определения значений переменного тока, в том случае, если измерения ведутся в стеснённых условиях.

Катушка Роговского представляет собой  устройство, состоящее из гибкой спиральной катушки с проводом, который проходит через центр катушки на другую её сторону, так что обе клеммы находятся на одном конце (смотреть рисунок 3). Катушка должна быть обмотана вокруг проводника, где будет производиться замер. Протекание переменного тока в проводнике вызывает индукцию напряжения в катушке.

Рисунок 2. Схема измерения постоянного тока

Рисунок 3. Принцип работы катушки Роговского

Измерение с помощью катушки Роговского имеет несколько преимуществ:

  1. С её помощью можно измерять токи в увеличенном диапазоне значений — от 100 мА до 100 кА и даже более.
  2. Сама катушка гибкая, тонкая, легкая и прочная.
  3. Поскольку магнитные материалы отсутствуют, катушки Роговского не могут насыщаться и, следовательно, обладают высокой способностью выдерживать большие нагрузки.
  4. Невосприимчивость к постоянному току.
  5. Широкая частотная полоса пропускания, достигающая нескольких МГц.

Использование в токовых клещах катушки Роговского сопряжено и с рядом ограничений, например, обязательным присутствием внешнего источника напряжения, которое должно подаваться на интегратор. Однако самым большим недостатком является наличие фазового сдвига, зависящего, в свою очередь, от положения катушки (вертикального и горизонтального). Ошибку позиционирования нельзя компенсировать с помощью датчика, поэтому приходится подключать к разъёмам клещей дополнительные  измерительные провода Dewesoft.

Основные функции

Измерительные клещи доступны с рядом функций, которые облегчают получение точных показаний и обработку результирующих данных. Среди таких функций:

  • Истинное среднеквадратичное значение. Поскольку переменный ток меняет направление несколько раз в секунду, он представляется синусоидальной волной. Амплитуда волны постоянно изменяется в течение периода, поэтому результаты измерений могут в разные моменты времени немного различаться. Встраиваемая функция True-RMS (среднеквадратичное значение) преобразует сигналы переменного тока в сигналы постоянного тока эквивалентного значения для более стабильных и точных показаний;
  • Регистратор данных. Его назначение — хранить данные во внутренней памяти, с возможностью последующего вызова;
  • Ingress Protection Rating. Функция классифицирует и оценивает степень защиты корпусов от проникновения влаги и инородных тел. Чем выше класс защиты, тем в более широком диапазоне сред могут использоваться токоизмерительные клещи;
  • Последовательные порты. Они являются средством  передачи данных со счетчика на компьютер, где может происходить дальнейшая обработка результатов. Общие интерфейсы включают Ethernet, USB, FireWire или RS-232;
  • Пусковое устройство: функция обеспечивает пользователям точное измерение сильных скачков тока, которые имеют место в двигателях во время их запуска. Это измерение необходимо при устранении таких неполадок, как нежелательные отключения устройств защиты от перегрузки по току.
  • Дисплей автоматического выбора диапазона. При этом автоматически устанавливается правильный диапазон измеряемых величин, избавляя пользователей от необходимости регулировать начальное положение переключателей.

Вид рабочей панели токоизмерительных клещей представлен на рисунке 4.

Как выбрать типоразмер токоизмерительных клещей

Большинство современных исполнений способны регистрировать также значения таких характеристик электрической цепи как напряжение, частота, мощность, ёмкость и сопротивление. Однако при помощи клещей можно определять  температуру (от датчиков или термопар), а также использовать их для  быстрого испытания сопротивления «выдержать/не пройти», в результате которого можно определить, замкнута или разомкнута цепь. При проведении теста на непрерывность, если цепь замкнута, прибор подаёт звуковой сигнал, поэтому смотреть на дисплей не нужно.

Позиции выбора, которые должны приниматься во внимание:

  1. Требующийся диапазон измерений.
  2. Какими должны быть размеры и конфигурация зажимов/челюстей.
  3. Какой класс защиты требуется.
  4. Какой должна быть точность измерения.
  5. Каким набором аксессуаров комплектуется устройство.
  6. Соответствуют ли клещи нормам безопасности для проведения работы.

Как замерить параметр безопасно? Вне зависимости от степени защищённости прибора от внешних опасностей, работать с клещами необходимо только в защитных рукавицах, как показано на рисунке 5.

Долговечность данного измерительного устройства  зависит также от строгого соблюдения инструкций изготовителя, а также от сроков периодической поверки техники в специальных лабораториях.

Рисунок 4. Рабочая панель токоизмерительных клещей DT202

Рисунок 5. Как правильно удерживать токоизмерительные клещи во время замеров

Пример использования клещей для измерений силы тока в однофазной сети показан на рисунке 6, а процедура калибровки — на рисунке 7.

Рисунок 6. Установка клещей для измерения параметров однофазной  сети

Рисунок 7. Процесс калибровки токоизмерительных клещей

При необходимости приобретения данных измерительных устройств, необходимо обращаться в организации, имеющие лицензию на данный род деятельности. Токоизмерительные клещи от сертифицированных производителей — это гарантия точности и качества прибора, возможность его своевременного ремонта или замены.

Видео по теме

Хорошая реклама



Как пользоваться токовыми клещами »

Принцип работы токовых клещей



Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока. Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей.



Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.







Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.





Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.



Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.







Видим напряжение 221,1 В, частота 49,97 Гц.







При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.



Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах. Вставляем щупы в розетку и обхватываем проводник.







Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).






Выбрать токовые клещи можете в каталоге.



Как измерить постоянный ток с помощью микроконтроллера?

Микроконтроллеры

обычно не имеют специальных портов для измерения токов, но у них есть каналы АЦП, через которые вы можете измерять аналоговые напряжения в определенном диапазоне. Это означает, что постоянный ток можно косвенно измерить каналом АЦП микроконтроллера, сначала преобразовав ток в напряжение. Самый простой способ сделать это — подключить сопротивление последовательно к пути тока и измерить падение напряжения на нем.Но подождите, если вы добавите дополнительное сопротивление в цепь, это повлияет на исходный ток. Следовательно, нам нужно использовать сопротивление очень малого значения, чтобы его влияние на ток в цепи не было значительным.

Резисторы номиналом меньше 1? доступны в магазинах электроники. В зависимости от величины тока в цепи вам необходимо выбрать соответствующую номинальную мощность резистора. Предположим, если вы выберете 0,47 Ом, а максимальный ток в цепи составляет около 2 А, то резистор должен иметь рассеивающую способность 4 x 0.47? 2 Вт тепла.

Вы также можете сделать небольшое сопротивление самостоятельно. Да, просто намотав медный провод в катушку. Я сделал один из сплошного медного провода длиной 5 футов (22 AWG) с пластиковой изоляцией на внешней стороне, как показано ниже.

Текущее сопротивление

Теперь давайте измерим его сопротивление. Сопротивление можно измерить напрямую с помощью цифрового мультиметра. Мой цифровой измеритель показывает значение 0,3. Это измерение может иметь более высокую погрешность, поскольку оно очень мало, и большинство мультиметров не показывает значения, превышающие 1 десятичную цифру.Сопротивление также можно измерить по закону Ома. Подключить 47? ? резистор, включенный последовательно с сопротивлением катушки (Rs), и подать питание 5 В, как показано ниже. Затем измерьте напряжение на Rs и ток через него отдельно с помощью мультиметра. В моем случае измеренные значения напряжения и тока составили 24,1 мВ и 84,3 мА соответственно. Это дает сопротивление катушки около 0,286 Ом.

Теперь предположим, что диапазон измерения тока с использованием этого сопротивления катушки составляет от 0 до 2 А.Тогда падение напряжения на сопротивлении катушки будет где-то от 0 до 0,57 В. Из-за его низкого динамического диапазона этот сигнал напряжения может быть неточно измерен с помощью модуля АЦП микроконтроллера. Так что для этого требуется какое-то масштабирование напряжения. Один из способов добиться этого — использовать схему операционного усилителя, как показано ниже.

Операционный усилитель как преобразователь напряжения

В схеме Rs — это низковольтный резистор, чувствительный к току (наш резистор катушки), который подключен последовательно с нагрузочным резистором.Наша цель — получить ток нагрузки (I). Низкое падение напряжения на Rs усиливается неинвертирующим усилителем. Коэффициент усиления усилителя устанавливается резисторами Rf и Ri. Для Rf = 10 K и Ri = 1,3 K коэффициент усиления усилителя будет около 8,7. Этого достаточно, чтобы линейно масштабировать Vs (0-0,57 В) до Vo (0-5 В). Теперь у вас есть сигнал напряжения 0-5 В, который соответствует току 0-2 А через Rs. Этот сигнал напряжения теперь больше подходит для преобразования АЦП с Vref = 5 В.

Vo = 8.7 x I x Rs = 2,49I (Rs = 0,286?)

=> I = Vo / 2,49.

Для 10-битного АЦП с Vref = 5 В, разрешение = 5/1024 = 0,0049 В. Для входного сигнала Vo значение O / P АЦП будет Vo x 0,0049. Таким образом,

I = выход АЦП x 0,0049 / 2,49 = 0,00197 x выход АЦП

Таким образом, текущее разрешение будет 0,00197 А (± 2 мА).

Похожие сообщения

.

Узнать | OpenEnergyMonitor

Датчики

CT — Введение


На рисунке ниже показан пример с разделенным ядром YHDC CT:

Трансформатор тока YHDC SCT-013-000 (см. Протокол испытаний)

Вот пример Magnelab с разъемным сердечником CT:

В дополнение к типу с разъемным сердечником доступны трансформаторы тока с твердым сердечником (также известные как с кольцевым сердечником ). Вот пример твердотельного накопителя Magnelab CT:

Основы

Трансформаторы тока (CT) — это датчики, измеряющие переменный ток (AC).Они особенно полезны для измерения потребления или выработки электроэнергии в здании.

Тип с разъемным сердечником, такой как трансформатор тока на рисунке выше, можно закрепить на нулевом проводе или под напряжением, входящем в здание, без необходимости проведения каких-либо электрических работ с высоким напряжением.

Как и любой другой трансформатор, трансформатор тока имеет первичную обмотку, магнитный сердечник и вторичную обмотку.

В случае контроля всего здания первичной обмоткой является нейтральный провод или под напряжением (НЕ оба!), Входящий в здание и проходящий через отверстие в ТТ.Вторичная обмотка состоит из множества витков тонкого провода, помещенного в корпус трансформатора.

Переменный ток, протекающий в первичной обмотке, создает магнитное поле в сердечнике, которое наводит ток во вторичной цепи обмотки [1].

Ток во вторичной обмотке пропорционален току, протекающему в первичной обмотке:

 I  вторичный  = CT  передаточное число  × I  первичный

CT  Передаточное число  = Обороты  первичный  / Обороты  вторичный

Количество витков вторичной обмотки в ТТ, изображенном выше, равно 2000, поэтому ток во вторичной обмотке составляет одну 2000-ю от тока в первичной обмотке.

Обычно это соотношение записывается в единицах тока в амперах, например 100: 5 (для счетчика на 5 А с масштабированием от 0 до 100 А). Соотношение для ТТ выше обычно записывается как 100: 0,05.

Нагрузочный резистор

ТТ «Токовый выход» должен использоваться с нагрузочным резистором. Нагрузочный резистор замыкает или замыкает вторичную цепь ТТ. Значение нагрузки выбирается таким образом, чтобы напряжение было пропорционально вторичному току. Значение нагрузки должно быть достаточно низким, чтобы предотвратить насыщение сердечника ТТ.

Изоляция

Вторичная цепь гальванически изолирована [2] от первичной цепи. (т.е. не имеет металлического контакта)

Безопасность

Как правило, трансформатор тока никогда не должен размыкать после того, как он присоединен к проводнику с током. ТТ потенциально опасен при разомкнутой цепи.

Если цепь разомкнута при протекании тока в первичной обмотке, вторичная обмотка трансформатора будет пытаться продолжать подавать ток до бесконечного импеданса.Это создаст высокое и потенциально опасное напряжение на вторичной обмотке [1]

Некоторые ТТ имеют встроенную защиту. Некоторые из них имеют защитные стабилитроны, как в случае с SCT-013-000, рекомендованным для использования в этом проекте. Если ТТ относится к типу «выход напряжения», он имеет встроенный нагрузочный резистор. Таким образом, он не может быть разомкнут.

Установка CT

Первичная обмотка ТТ — это провод, по которому проходит ток, который вы хотите измерить. Если вы закрепите свой трансформатор тока вокруг двух- или трехжильного кабеля, у которого есть провода, по которым течет тот же ток, но в противоположных направлениях, магнитные поля, создаваемые проводами, нейтрализуют друг друга, и ваш трансформатор тока не будет иметь выхода.[3] и [4]

ТТ с разъемным сердечником, особенно с ферритовым сердечником (например, сделанные YHDC), никогда не следует «зажимать» на кабеле с помощью какого-либо уплотнительного материала из-за хрупкой природы феррита. core означает, что его можно легко сломать, разрушив таким образом CT. Вы должны зажимать трансформатор тока к кабелю или шине только в том случае, если корпус специально разработан для этого. Точно так же трансформатор тока с кольцевым сердечником никогда не должен устанавливаться на кабель, слишком большой для свободного прохождения через центр.Положение и ориентация кабеля в апертуре ТТ не влияет на выходной сигнал , а не .

Ссылки и дополнительная литература

Отчет об испытаниях: Yhdc SCT-013-000 Трансформатор тока

Elkor Technologies Inc — Знакомство с трансформаторами тока

[1] Статья в Википедии о трансформаторах тока

[2] Статья в Википедии о гальванической развязке

[3] Теория установки и калибровки трансформатора тока и адаптера переменного тока

[4] Установка трансформатора тока

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
