Основные методы измерения силы электрического тока

Для измерения силы электрического тока применяются следующие основные методы:

• Прямой метод с использованием амперметра
• Косвенный метод на основе закона Ома
• Компенсационный метод
• Метод амперметра и вольтметра
• Метод с использованием трансформатора тока

Выбор конкретного метода зависит от величины измеряемого тока, требуемой точности, вида тока (постоянный или переменный) и других факторов.

Приборы для измерения силы тока

Основными приборами для измерения силы тока являются:

• Амперметры магнитоэлектрической системы — для измерения постоянного тока
• Амперметры электромагнитной системы — для измерения переменного тока
• Цифровые мультиметры

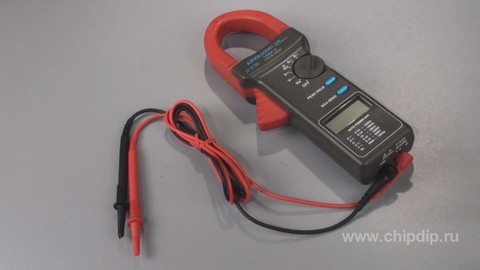

• Токовые клещи

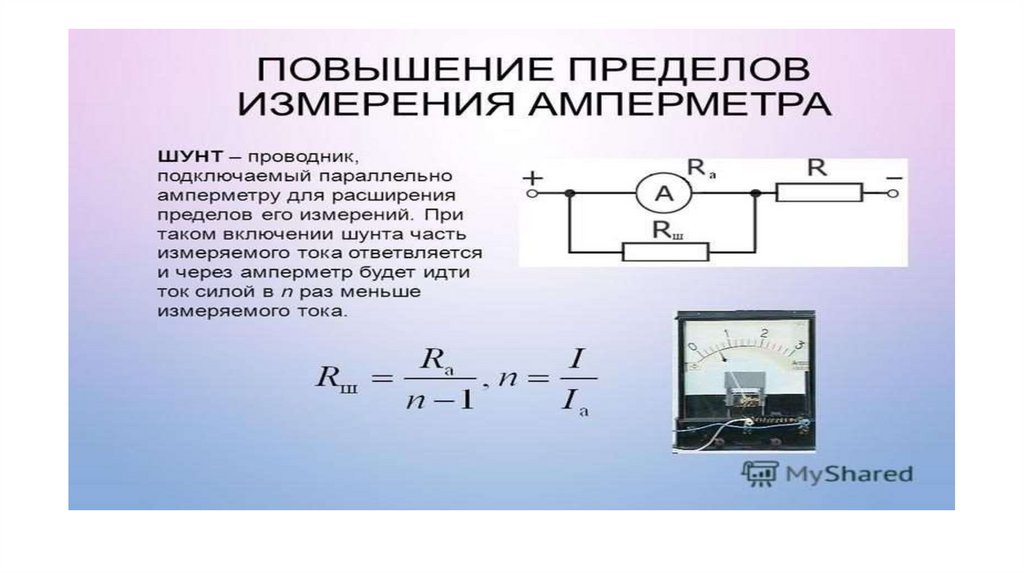

• Шунты (для расширения пределов измерения амперметров)
• Трансформаторы тока (для измерения больших переменных токов)

Каждый тип прибора имеет свои особенности применения и диапазон измеряемых токов.

Особенности измерения постоянного тока

При измерении силы постоянного тока необходимо учитывать следующие особенности:

• Амперметр включается последовательно в измеряемую цепь
• Сопротивление амперметра должно быть как можно меньше
• Нужно соблюдать полярность подключения прибора
• Диапазон измерения выбирается с запасом
• Для расширения пределов используются шунты

Наиболее точные измерения постоянного тока обеспечивают магнитоэлектрические амперметры и цифровые мультиметры.

Измерение переменного тока и его особенности

Измерение силы переменного тока имеет ряд особенностей:

• Используются приборы электромагнитной, электродинамической, выпрямительной систем
• Показания зависят от формы кривой тока
• Нужно учитывать частотный диапазон прибора
• Для больших токов применяются трансформаторы тока
• Цифровые приборы измеряют действующее значение

При измерении переменного тока важно правильно выбрать тип прибора в зависимости от частоты и формы сигнала.

Погрешности при измерении силы тока

При измерении силы тока возникают следующие основные погрешности:

• Инструментальная погрешность прибора
• Методическая погрешность из-за влияния прибора на цепь
• Температурная погрешность
• Погрешность от внешних магнитных полей
• Погрешность шунтов и трансформаторов тока

Для получения точных результатов необходимо учитывать все составляющие погрешности и принимать меры по их минимизации.

Бесконтактные методы измерения тока

Для измерения силы тока без разрыва цепи применяются следующие бесконтактные методы:

• Токовые клещи на эффекте Холла
• Индукционные токовые клещи
• Измерение по магнитному полю проводника
• Волоконно-оптические датчики тока

Бесконтактные методы удобны при измерении больших токов и в труднодоступных местах, но обычно имеют меньшую точность по сравнению с контактными.

Измерение малых токов

Для измерения малых токов (менее 1 мА) применяются специальные методы и приборы:

• Микроамперметры высокой чувствительности
• Гальванометры
• Электрометры
• Операционные усилители в режиме преобразователя ток-напряжение
• Метод накопления заряда

При измерении малых токов особое внимание уделяется экранировке и устранению паразитных токов утечки.

Цифровые методы измерения тока

Современные цифровые приборы для измерения тока обладают рядом преимуществ:

• Высокая точность измерений
• Широкий динамический диапазон
• Автоматический выбор предела измерения
• Возможность регистрации и анализа данных
• Измерение истинного действующего значения переменного тока

Цифровые мультиметры и токовые клещи вытесняют аналоговые приборы благодаря удобству и функциональности.

Выбор метода и прибора для измерения тока

При выборе метода и прибора для измерения силы тока необходимо учитывать следующие факторы:

• Вид тока (постоянный или переменный)
• Диапазон измеряемых токов
• Требуемая точность измерений
• Условия измерений (лабораторные или полевые)
• Возможность разрыва цепи
• Форма сигнала и частотный диапазон для переменного тока

Правильный выбор метода и средства измерения позволяет получить достоверные результаты с минимальными затратами.

Измерение постоянных и переменных токов — Студопедия

Для измерения постоянных токов наиболее часто используют приборы магнитоэлектрической системы, которым свойственны чувствительность, точность и широкий диапазон измерений от 10

-8 до 50 А. Магнитоэлектрические милливольтметры с шунтом можно использовать для измерения тока до 10 кА. Для измерения постоянных токов могут использоваться электродинамические, ферродинамические и электромагнитные приборы, но диапазон измерения у них уже (1мА…10А), кроме того, приборы данной системы обладают большой потребляемой мощностью, поэтому использовать их в маломощных цепях невозможно. Наиболее широкими возможностями для измерения токов обладают электронные приборы, которые позволяют измерять ток от 10^-7А. Класс точности электронных приборов достигает 0,002. Они обладают высоким быстродействием, автоматическим выбором диапазона измерения и определения полярности, также к их достоинствам можно отнести малое потребление мощности.

Для измерения действующих значений переменного тока промышленной частоты чаще всего используют электромагнитные, электродинамические и ферродинамические приборы, а на повышенных частотах – термовыпрямительные и электронные приборы.

Средневыпрямленное и амплитудное значение измеряют выпрямительными и электронными приборами. Средняя область значений переменного тока – от 10 мА до 10 А — охватывается диапазонами измерений всех вышеперечисленных систем.

Для измерения токов менее 1 мА применяются только электронные приборы, нижний предел которых достигает 10^-9А. Самый высокий предел измерения имеют электромагнитные амперметры до 300 А. Выпрямительные приборы представляют собой прибор магнитоэлектрической системы и выпрямитель, построенный по однополупериодной схеме (малые токи) и двухполупериодной схеме (большие токи). Для расширения диапазонов измерения в цепи переменного тока используют трансформаторы тока.

9 Измерение несинусоидальных и импульсных токов и

напряжений

Для измерения импульсных токов и напряжений следует пользоваться приборами, рабочий частотный диапазон которых охватывает все гармонические составляющие исследуемого сигнала и пренебрежение которыми недопустимо по условиям требуемой точности измерения. В частности, для измерения действующих значений несинусоидальных токов и напряжений пользуются термоэлектрическими приборами.

Для измерения средневыпрямленных значений используют электронные приборы градуированные в средневыпрямленных значений, а для измерения амплитудных значений пиковые вольтметры. Большинство выпрямительных и многие электронные приборы имеют шкалы, градуированные в действующих значениях переменного тока и напряжения, в то время, как на самом деле их показания пропорциональны средним или амплитудным значениям. Несмотря на широкий диапазон частот, такие приборы не следует использовать для измерения действующих значений несинусоидальных токов и напряжений, т.к. они градуируются для строго синусоидальной формы кривой и при отклонении от синусоидальности могут давать большие погрешности.

Для наблюдения и измерения характеристик мгновенных значений сигналов можно использовать электронные осциллографы. При измерении несинусоидальных токов и напряжений можно пользоваться некоторыми соотношениями, отмеченными в таблице 9. 1.

Импульсные сигналы представляют собой как бы пачки синусоидальных колебаний путём амплитудной модуляции и прерываемых колебаний m = 100.

Основными контролируемыми параметрами импульсных сигналов являются (рисунок 9.1):

— период импульсов Т ;

— частота следования импульсов f ;

— ширина импульсов T

и;

— длительность паузы Т_п;

— скважность импульсов Q = T/T;

— длительность переднего фронта импульса Δt₁;

— длительность заднего фронта импульса Δt₂.

Таблица 9.1 – Соотношения параметров несинусоидальных сигналов
и сигналов определенной формы

Измеряемые параметры сигнала	Форма сигнала
синусоидальный	прямоугольные импульсы	треугольные импульсы
Среднее значение Асз	0,637·Ам	Ам	0,5 ·Ам
Среднее квадратическое значение Аскз	0,707·Ам	Ам	0,577·Ам
Амплитудное значение Ам	Ам	Ам	Ам
Коэффициент формы Кф = Аскз/Асз	1,11		1,16
Коэффициент. амплитуды Ка = Ам/Аскз	1,41		1,73

Кроме этого, важно знать длительность переднего фронта импульса и заднего фронта импульса. Характеристики периодических одиночных импульсных сигналов измеряют с помощью осциллографа. Действующее значение напряжения периодического импульсного сигнала с широтно – импульсной модуляцией измеряют с помощью вольтметра.

а) сигналы прямоугольной формы; б) параметры импульса

Рисунок 9. 1 – Периодические прямоугольные импульсы

РАБОТА №3.1. ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО ТОКА — Студопедия

Лабораторная работа №3.1



ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО ТОКА



Работу выполнил ст. гр.

ЗРЭ-22-17

Митрофанов С.Л.

Иванов С.А.

Проверил преподаватель

Васильева Л.А.



Чебоксары – 2020

РАБОТА №3. 1. ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО ТОКА



1. ЦЕЛЬ РАБОТЫ



Ознакомление с прямыми и косвенными измерениями силы постоянного электрического тока; получение сведений о способах учета погрешностей измерений в этих случаях; знакомство с некоторыми средствами измерения силы постоянного электрического тока.





2. ЗАДАНИЕ ДЛЯ ДОМАШНЕЙ ПОДГОТОВКИ



1. Ознакомьтесь со следующими понятиями: прямое измерение, косвенное измерение, класс точности прибора, погрешность измерения, методическая погрешность, инструментальная погрешность.

2. Ознакомьтесь на основе данного описания и рекомендованной литературы с основными методами измерения силы электрического тока.

3. Ознакомьтесь с принципом действия, устройством и характеристиками магнитоэлектрических приборов.

4. Ознакомьтесь с погрешностями измерения тока при помощи магнитоэлектрического амперметра: источник возникновения погрешностей, расчетные формулы, порядок расчета, представление результата измерения.

6. Ознакомьтесь с принципом действия, устройством и характеристиками цифрового вольтметра.

7. Ознакомьтесь с принципом действия, устройством и характеристиками магазина сопротивлений.

8. Ознакомьтесь порядком проведения лабораторной работы и продумайте свои действия за компьютером.



3. СВЕДЕНИЯ, НЕОБХОДИМЫЕ ДЛЯ ВЫПОЛНЕНИЯ РАБОТЫ



Измерение силы постоянного электрического тока заключается в нахождении ее значения и определении полярности.

В случае прямых измерений постоянного электрического тока часто используются магнитоэлектрические амперметры.

Магнитоэлектрические амперметры обеспечивают наивысшую точность среди электромеханических аналоговых приборов (класс точности 0,05 – 2,5) и позволяют измерять токи в пределах от А до 50А (при измерении токов больше 0,05А используются внутренние шунты).

Для измерения больших постоянных токов (от 50А до нескольких килоампер) используются магнитоэлектрические амперметры и килоамперметры с наружными шунтами.

Малые токи (в пределах от А до А) измеряются при помощи гальванометров.

Измерение постоянного тока с повышенной точностью производится косвенным образом. Для этого образцовый резистор включается в цепь измеряемого тока и падение напряжения на нем измеряется с помощью компенсатора или высокоточного цифрового вольтметра. Таким же образом (используя преобразование ток-напряжение) работают электронные аналоговые и цифровые амперметры.

Упрощенная схема измерения постоянного тока с помощью магнитоэлектрического амперметра приведена на рис.3.1.1. Как видно, основными частями магнитоэлектрического амперметра являются измерительный механизм (ИМ), обладающий собственным омическим сопротивлением  и шунт, включенный параллельно ИМ. Шунт служит для расширения пределов измерения амперметра, его сопротивление  должно быть меньше сопротивления ИМ, и подбирается так, чтобы , где ,  – верхний предел измерений, которого необходимо достичь,  – максимально допустимый ток через ИМ.

Отметим, что ток, протекающий через ИМ магнитоэлектрического амперметра, не может превышать некоторой номинальной величины, которая называется током полного отклонения. Значение тока полного отклонения обычно лежит в пределах от 1 мкА до 50 мА.

При измерениях с помощью магнитоэлектрического амперметра реализуются прямые измерения методом непосредственной оценки. Погрешность этих измерений определяется инструментальной погрешностью амперметра и методической погрешностью измерений.

Инструментальная погрешность определяется классом точности, который для магнитоэлектрических вольтметров лежит, как уже указывалось, в пределах от 0,05 до 2,5.

Методическая погрешность зависит от соотношения между собственным омическим сопротивлением  амперметра, сопротивлением цепи R и внутренним сопротивлением  источника ЭДС (рис.3.1.1). Сопротивление  может достигать десятков ом, поэтому при измерениях тока с помощью магнитоэлектрических амперметров методическую погрешность всегда принимают во внимание.

Применительно к указанному случаю, найти значение абсолютной методической погрешности можно по формуле:

,                           (3.1.1)

а относительной методической погрешности по формуле:

,      (3.1.2)

где  – действительное значение измеряемого тока.

Напомним, что при наличии двух независимых источников погрешности: методической  и инструментальной , результирующая погрешность вычисляется по формуле:



.                            (3.1.3)





4. ОПИСАНИЕ ЛАБОРАТОРНОГО СТЕНДА



Лабораторный стенд представляет собой персональный компьютер, на рабочем столе которого расположены модели магнитоэлектрического вольтамперметра, цифрового вольтметра, магазина сопротивлений и универсального источника питания (УИП) (рис. 3.1.2.). На рабочем столе также находится лабораторный журнал.

Схема электрического соединения приборов при выполнении работы показана на рис.3.1.3.





Рис. 3.1.2. Вид экрана лабораторного стенда при проведении работы №3.1.





 В процессе выполнения работы манипуляция органами управления средствами измерений и других устройств производится с помощью мыши в таком же порядке, как это предусмотрено при работе с реальными приборами и устройствами.





Предел допустимой основной погрешности на всех диапазонах измерений магнитоэлектрического вольтамперметра составляет ±0,5%. Внутреннее сопротивление вольтамперметра в режиме амперметра составляет 0,1 Ом.

Пределы допускаемых значений основной погрешности цифрового вольтметра при измерении постоянного напряжения равны:

,                       (3.1.4)

где  — конечное значение установленного предела измерений;

U – значение измеряемого напряжения на входе.

Предел допускаемого отклонения действительного значения сопротивления магазина от номинального значения в процентах определяется по формуле:

,                   (3. 1.5)

где R – номинальное значение включенного сопротивления в омах, а  Ом.

Внутреннее сопротивление УИП не превышает 0,3 Ом.



5. ДАННЫЕ РАСЧЕТОВ.







Таблица 3.1.1

Результаты прямых и косвенных измерений силы постоянного электрического тока с помощью магнитоэлектрического амперметра класса точности ­­0.5 (предел шкалы 75), цифрового вольтметра класса точности 0.1/0.02 (предел шкалы от 0.000 В до 1.999 В ) и магазина сопротивлений класса точности 0.02/0.000002

Показан. магазина сопротивлений (кОм)

Показан. амперметра, А(мА)

Абсолютная погрешность прямых измерений тока, мА

Относитель-ная погрешность прямых измерений тока, %

Результат прямых измерен. тока

Показан. цифр. вольтметра, В(мВ)

Абс. погр. косв. измер. тока, мА

Отн. погр. косв. измер. тока, %

Результат косв. измерений тока

методическая

инструментальная

результирующая

методическая

инструментальная

результирующая

332.2

15

0.0045

0.5

0.25

0.0003

0.5

0.5

15+/-2.5

5

0.3

1

15+/-0.3





7. ВЫВОД



В данной лабораторной работе мы ознакомились с прямыми и косвенными измерениями силы постоянного электрического тока; получили сведения о способах учета погрешностей измерений в этих случаях; познакомились с некоторыми средствами измерения силы постоянного электрического тока. Выполнили лабораторную работу в программе LabVIEW. Из полученных данных выполнили расчеты и заполнили таблицу 3.1.1. Ответили на контрольные вопросы.









8. КОНТРОЛЬНЫЕ ВОПРОСЫ — ОТВЕТЫ

Методы измерений постоянного и переменного напряжений и токов. — Студопедия.Нет

Измерение переменного тока и напряжения может производиться непосредственно измерительными приборами любого принципа действия, за исключением магнитоэлектрического. Магнитоэлектрические приборы могут быть использованы после преобразования переменного тока в постоянный.

Приборы различного принципа действия имеют свои достоинства и недостатки, разные частотные и температурные диапазоны, разную чувствительность к помехам и механическим воздействиям и др. Знание этих параметров необходимо для правильного выбора измерительного прибора.

Для расширения пределов измерения переменного напряжения вместо активных добавочных сопротивлений иногда применяют емкостные.

Измеряемое напряжение U создает в конденсаторе ток I = jwCU, который может быть измерен амперметром электромагнитной системы. Однако при наличии высших гармоник нарушается прямая пропорциональность между током и напряжением, поэтому вместо добавочного конденсатора предпочитают емкостный делитель, а измерение производят электростатическим, ламповым или цифровым вольтметром.

При непосредственном включении измерительного прибора должны соблюдаться те же требования, что и приизмерении постоянного тока и напряжения.

Для измерения больших переменных токов и напряжений часто используют измерительные трансформаторы тока и напряжения. Трансформаторы напряжения подключают параллельно измеряемой цепи, и работают они в режиме, близком к холостому ходу, трансформаторы тока включают последовательно в измерительную цепь, и работают они в режиме, близком к короткому замыканию.

Измерение постоянного тока и напряжения чаще всего производится щитовыми приборами магнитоэлектрической, а при измерении высоких напряжений — электростатической и ионной систем. Иногда применяют приборы электромагнитной, электродинамической и ферродинамической систем, они значительно уступают приборам магнитоэлектрической системы в отношении точности, чувствительности, потребляемой мощности, имеют неравномерную шкалу, чувствительны к воздействию внешних магнитных полей. Для проведения точных измерений все большее применение находят цифровые вольтметры, амперметры и комбинированные приборы, обладающие большим быстродействием и малой погрешностью измерения

Простейшим способом измерения постоянного тока и напряжения является непосредственное включение приборов в цепь, возможное при выполнении условий:

1) максимальный предел измерения амперметра (вольтметра) не меньше максимального тока (напряжения) в цепи;

2) номинальное напряжение амперметра не менее номинального напряжения сети;

3) сопротивление амперметра Rа намного меньше, а сопротивление вольтметра намного больше сопротивления измеряемой цепи Rн, значительное сопротивление амперметра снижает ток в цепи при его включении на величину

4) соблюдение полярности включения приборов.

  Для расширения пределов измерения приборов используют преобразователи в виде измерительных шунтов, добавочных сопротивлений, делителей напряжения, измерительных трансформаторов и измерительных усилителей





Приборы для измерения напряжения и тока.

Основной единицей измерения электрического напряжения является вольт. В зависимости от величины напряжение может измеряться в вольтах (В), киловольтах (1 кВ = 1000 В), милливольтах (1 мВ = 0,001 В), микровольтах (1 мкВ = 0,001мВ = 0,000001 В). На практике, чаще всего, приходится сталкиваться с вольтами и милливольтами.

Существует два основных вида напряжений – постоянное и переменное. Источником постоянного напряжения служат батареи, аккумуляторы. Источником переменного напряжения может служить, например, напряжение в электрической сети квартиры или дома.

Для измерения напряжения используют вольтметр. Вольтметры бывают стрелочные (аналоговые) и цифровые.

При измерении постоянного напряжения на схеме указывается полярность подключения вольтметра, если же измеряется переменное напряжение, то полярность подключения не указывается.

При измерении постоянного напряжения на схеме указывается полярность подключения вольтметра, если же измеряется переменное напряжение, то полярность подключения не указывается.

Как и напряжение, ток бывает постоянный и переменный. Приборы, служащие для измерения тока, называют амперметрами, миллиамперметрами и микроамперметрами. Так же, как и вольтметры, амперметры бывают стрелочными и цифровымиНа электрических схемах приборы обозначаются кружком и буквой внутри: А(амперметр), мА (миллиамперметр) и мкА (микроамперметр). Рядом с условным обозначением амперметра указывается его буквенное обозначение «PА» и порядковый номер в схеме.

Для измерения тока амперметр включается непосредственно в цепь последовательно с нагрузкой, то есть в разрыв цепи питания нагрузки. Таким образом, на время измерения амперметр становится как бы еще одним элементом электрической цепи, через который протекает ток, но при этом в схему амперметр никаких изменений не вносит.

Измерение силы тока мультиметром практически ни чем не отличается от измерения обыкновенным амперметром или миллиамперметром. Разница состоит лишь в том, что у обычного прибора всего один диапазон измерения, рассчитанный на определенную максимальную величину тока, тогда как у мультиметра диапазонов несколько, и перед измерением приходится определять каким из диапазон пользоваться в данный момент.





Бесконтактных устройств для измерения температуры во время пандемии COVID-19

По мере того как штаты и сообщества реализуют планы повторного открытия во время пандемии COVID-19, устройства для бесконтактной оценки температуры могут использоваться как часть первоначальной проверки в точках входа для выявления и сортировки людей, у которых может быть повышенная температура.Имейте в виду, что даже при правильном использовании устройств оценка температуры может иметь ограниченное влияние на сокращение распространения инфекций COVID-19. Некоторые исследования показывают, что одни только измерения температуры могут пропустить более половины инфицированных людей.

Тепловизионные системы и бесконтактные инфракрасные термометры, которые являются устройствами для бесконтактной оценки температуры, могут использоваться для измерения температуры человека. Повышенная температура — это один из способов идентифицировать человека, у которого может быть инфекция COVID-19, хотя инфицированный человек может быть заразным без повышенной температуры или других легко обнаруживаемых симптомов.

На этой странице представлена ​​информация об использовании устройств для бесконтактной оценки температуры во время пандемии COVID-19. Для получения общей информации о стратегиях смягчения последствий для сообществ, направленных на сокращение или предотвращение локальной передачи COVID-19, см. «Реализация стратегий смягчения последствий для сообществ с местной передачей COVID-19» CDC.

---

На этой странице:

Связанные страницы:

---

О бесконтактных устройствах для измерения температуры

Такие предприятия, как предприятия, транспортные системы и общественные организации разрабатывают планы возобновления нормальной или поэтапной работы во время пандемии COVID-19. Эти планы могут включать первоначальную оценку, чтобы попытаться определить людей, которые могут быть заразными, чтобы ограничить распространение инфекций COVID-19. Измерение температуры может быть частью оценки, чтобы определить, есть ли у человека повышенная температура, потенциально вызванная инфекцией COVID-19. Одним из методов измерения температуры поверхности человека является использование «бесконтактных» или бесконтактных устройств оценки температуры, таких как тепловизионные системы (также известные как тепловизионные камеры или инфракрасные телетермографические системы) или бесконтактные инфракрасные термометры.Использование других устройств для оценки температуры, таких как оральные термометры, требует физического контакта, который может увеличить риск распространения инфекции.

Имеющаяся научная литература поддерживает использование тепловизионных систем и бесконтактных инфракрасных термометров для определения повышенных температур. Эти устройства имеют много преимуществ, но их необходимо использовать правильно, чтобы получить точные показания. Поскольку повышенная температура не является окончательным признаком инфекции COVID-19, необходимы дальнейшая оценка и диагностическое тестирование, чтобы определить, есть ли у кого-то инфекция COVID-19.

Рекомендации FDA относительно преимуществ, ограничений и надлежащего использования этих устройств см .:

Преимущества устройств для бесконтактной оценки температуры

• Эти бесконтактные устройства могут быстро измерять и отображать показания температуры, поэтому большое количество людей может быть оценено индивидуально в точках входа.
• Бесконтактные инфракрасные термометры требуют минимальной очистки между использованием.
• Использование устройств для бесконтактного измерения температуры может помочь снизить риск распространения инфекции COVID-19.

Ограничения устройств для бесконтактной оценки температуры

Устройства для бесконтактной оценки температуры неэффективны, если используются в качестве единственного средства обнаружения инфекции COVID-19. В доступной научной литературе указано, что эффективность может быть ограничена несколькими факторами, в том числе:

• Инфекции без температуры;
• Использование жаропонижающих препаратов;
• Другие инфекции или состояния, которые могут вызвать повышение температуры;
• Устройства, которые не могут определить повышенную температуру или неправильно интерпретируют нормальную температуру как повышенную;
• Несоблюдение инструкций производителя по применению, например, по настройке, эксплуатации и обучению.

Маркировка производителя и инструкция по применению

Маркировка производителя для каждой тепловизионной системы и бесконтактного инфракрасного термометра содержит конкретные инструкции по использованию и дополнительную информацию, которой пользователь устройства должен следовать для повышения точности. На измерения температуры также могут влиять несколько факторов, включая, помимо прочего, одежду человека (включая головные уборы и шарфы), место проведения испытания и подготовку устройства, обучение человека, работающего с устройством, а также факторы окружающей среды, такие как комнатная температура и относительная влажность.

Регулирование устройств для бесконтактной оценки температуры

Чтобы помочь расширить доступность телетермографических систем (также известных как тепловизионные системы) и клинических электронных термометров (включая бесконтактные инфракрасные термометры) во время пандемии COVID-19, FDA выпустило следующие указания:

Информацию о технических и нормативных требованиях к медицинским устройствам можно найти по адресу:

Список литературы

• Гостик, К.М. Гомес, A.C.R., Мамма, Р.О., Кухарски, А.Дж., Ллойд-Смит, Дж. О., Оценка эффективности скрининга симптомов и рисков для предотвращения распространения COVID-19. eLife, 2020. 9 e55570
• Квилти, Б.Дж. и С. Клиффорд, Эффективность проверки в аэропортах при обнаружении путешественников, инфицированных новым коронавирусом (2019-nCoV). Euro Surveillance, 2020. 25 (5).
• Hewlett, A.L., et al., Оценка системы инфракрасного теплового обнаружения для распознавания лихорадки во время пандемии гриппа h2N1.Инфекционный контроль и больничная эпидемиология, 2011. 32 (5): с. 504-506.
• Priest, P.C. и др., Сканирование тепловизионных изображений для пограничного скрининга гриппа: результаты скринингового исследования в аэропортах. Plos One, 2011. 6 (1): с. e14490.
• Тай, М. и др., Сравнение инфракрасных тепловых систем обнаружения для скрининга массовой лихорадки в условиях тропического здравоохранения. Общественное здравоохранение, 2015. 129 (11): с. 1471–1478.
• Chan, L., et al., Использование инфракрасной термографии для проверки лихорадочных субъектов.Гонконгский медицинский журнал, 2013. 19 (2): с. 109-115.
• Nguyen, A.V., et al., Сравнение 3 инфракрасных тепловых систем обнаружения и самоотчет для скрининга массовой лихорадки. Новые инфекционные заболевания, 2010. 16 (11): с. 1710-1717 гг.
• Mouchtouri, V.A., et al., Практика выездного и въездного скрининга на наличие инфекционных заболеваний среди путешественников в пунктах въезда: поиск данных о воздействии на общественное здоровье. Международный журнал экологических исследований и общественного здравоохранения, 2019. 16 (23): с.4638.
• Битар Д., А. Губар и Дж. Дезенклос, Международные путешествия и лихорадка во время эпидемий: обзор литературы по эффективности и потенциальному использованию бесконтактных инфракрасных термометров. Euro Surveillance, 2009. 14 (6): с. 19115.
• Лю, К.-К., Р.-Э. Чанг и В.-К. Чанг, Ограничения инфракрасного определения температуры тела лба для скрининга лихорадки при тяжелом остром респираторном синдроме. Инфекционный контроль и больничная эпидемиология, 2004. 25 (12): с. 1109-1111.
• Флетчер, Т. и др., Сравнение бесконтактных инфракрасных кожных термометров. Журнал медицинской инженерии и технологий, 2018. 42 (2): с. 65-71.
• Моран-Наварро, Р. и др., Валидность температуры кожи, полости рта и барабанной перепонки во время упражнений в жару: влияние ветра и пота. Анналы биомедицинской инженерии, 2019. 47 (1): с. 317-331.
• Mouchtouri, V.A., и др., Практика проверки при выезде и въезде на наличие инфекционных заболеваний среди путешественников в пунктах въезда: поиск данных о воздействии на общественное здравоохранение.Int J Environ Res Public Health, 2019 16 (23) 4638
• Bwire, GM и Пауло, LS, Коронавирусная болезнь-2019: является ли лихорадка адекватным обследованием для возвращающихся путешественников? Тропическая медицина и здоровье, 2020 48:18
• Duong, A, et al., Rapid Temperature Screening for Workplace Health, Infection Control Tips, 2017
• София, С., Хавари К. и Хатун, Оценка производительности при выявлении массового скрининга фебрильных заболеваний, Emerging Info Sci and Tech 2020 1: 1, с. 22-32
• Aw J, Бесконтактный портативный кожный инфракрасный термометр для скрининга лихорадки во время глобальной чрезвычайной ситуации COVID-19, J Hosp Infect 2020 104 (4): 451

• Текущее содержание с:

  19.06.2020

• Регулируемые продукты

  Тема (и) здравоохранения

Бесконтактное измерение вибрации — инструментальные средства

Типы бесконтактных измерений вибрации

Измерение пути

• Емкость
• Вихретоковый
• Эффект Холла
• Оптический

Измерение скорости

• Лазерно-доплеровский виброметр
• Сейсмометр

Измерение ускорения

Измерение пути

Принцип емкости

Емкостной принцип может применяться для бесконтактного измерения вибрации, если вибрирующий объект или соответствующая его часть может использоваться в качестве пластины конденсатора.

Для проведения измерений необходима вторая пластина. Теперь вся установка работает как обычный конденсатор. Изменение расстояния между двумя пластинами пропорционально емкости.

К конденсатору подключен источник переменного тока. В зависимости от расстояния между пластинами датчик может распознать определенную амплитуду, которую можно использовать для дальнейшей обработки.

Ход измерения составляет от нескольких мкм мкм до мм с разрешением в несколько нм. Диапазон частот составляет от 0 до 6 кГц.

Однако этот бесконтактный метод неприменим для применения в больших количествах и должен быть адаптирован к индивидуальному случаю.

Вихретоковый датчик

В вихретоковых датчиках измерение вибрации смещения ограничено металлическими объектами или, по крайней мере, объектами с металлической поверхностью.

Датчик состоит из катушки, подключенной к источнику переменного тока. Эта конфигурация создает электромагнитное поле, которое, в свою очередь, вызывает вихревые токи внутри металлического объекта.

Эти вихревые токи интерферируют с электромагнитным полем и приводят к измеряемому рассеянию. Возможные размеры пути от 0,5 до 80 мм.

Здесь разрешение находится где-то между нм и мкм мкм. Полоса частот от 1 Гц до 100 кГц

Датчик Холла

Датчик Холла использует эффект Холла для бесконтактного измерения пути. Для этого на измеряемый объект необходимо закрепить небольшой постоянный магнит.

Как только возникают вибрации, электрический сигнал может быть обнаружен путем измерения действия силы Лоренца.

Выходной сигнал пропорционален пройденному пути. Однако нелинейная характеристика и высокая чувствительность к воздействиям окружающей среды приводят к ограниченному использованию.

Оптический датчик

Оптические датчики используют лазеры для обнаружения изменений расстояния. Помимо лазера, для проведения измерений необходимы светоделители, отражатель, ячейка Брэгга и фотодетектор.

Необходимы

Эти устройства для получения двух пучков, измерительный луч и опорный луч. Измерительный луч фокусируется на вибрирующем объекте. Его отражение сливается с опорным лучом и начинает мешать.

Сгенерированный интерференционный узор может быть декодирован фотодетектором. Диапазон действия оптического датчика составляет несколько миллиметров с разрешением порядка нанометров.

Измерение скорости

Лазерно-доплеровский виброметр

Лазерно-доплеровский виброметр (LDV) использует доплеровский сдвиг частоты для бесконтактного измерения скорости.

В принципе, он состоит из лазера, светоделителей, отражателя, ячейки Брэгга и фотодетектора. Когерентный лазерный свет разделяется на измерительный луч и опорный луч посредством поляризации.

Измерительный луч проецируется на вибрирующий объект и отражается от его поверхности. Опорный луч используется для передачи через ячейку Брэгга для сдвига частоты.

Этот сдвиг частоты позволяет позже определять направление движения. Интерференция обоих лучей приводит к частотно-модулированному сигналу.Различные методы демодуляции позволяют преобразовывать сигнал в информацию о пути или скорости.

Коммерческие LDV имеют диапазон частот от 0 Гц до 30 МГц и могут отслеживать скорость вибрации от 100 нм / с до 20 м / с.

Измерение ускорения

До сих пор не известно, как получить данные об ускорении напрямую. Эти данные можно получить по результатам измерения скорости.

Однако шум измерения сильно влияет на качество получаемых данных.Таким образом, это не всегда возможно или полезно.

Характеристики датчиков вибрации

Обзоры на измерение переменного тока

— интернет-магазины и обзоры на измерение переменного тока на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для измерения силы переменного тока. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это лучшее средство измерения переменного тока в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили текущее измерение переменного тока на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в измерении силы переменного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите измерение тока переменного тока по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Конфигурация для измерений наивысшей точности

D

ДАННЫЕ: КОРМА, 65, 126, 130

ДАННЫЕ: КОРМА ?, 65, 126, 130

ДАННЫЕ: ТОЧКИ ?, 84, 133

запись данных на принтер, 91, 160 типов данных (SCPI), 158

форматов данных, вывод, измерения 159 дБ

описание, 40, 67 передняя панель, 40

разрешенных функции, 63, 124 относительное значение, 40, 67

Описание измерений

дБм, 41, 68 передняя панель, 41

функции разрешены, 63, 124 значения сопротивления, 41, 68

подключения постоянного тока, 18

Допускается

математических функций, 63, 124 ошибки измерения, 205 диапазонов, 18

Входное сопротивление постоянного тока, 53 напряжения постоянного тока

соединения, 17 входных сопротивлений, 53 ошибки нагрузки, 199

Допускается

математических функций, 63, 124 диапазона, 17

Соединения для измерения соотношения постоянного и постоянного тока, 44

передняя панель, 44

математических функции разрешены, 63, 124 выбора, 45

Декларация соответствия, задержка 237

урегулирование, 204 триггер, 79

ДЕТектор: BANDwidth, 51, 123 ширина полосы детектора, 51, 214 устройство ясно, 152, 157, 160 диэлектрическое поглощение, 204 цифры, количество, 54, 226 размеров, продукт, 223 дискретных параметра, 158

диод

управление звуковым сигналом, 88 пороговых значений звукового сигнала, 19 подключений, 19 источников тока, 19

математические функции разрешены, 63, 124 дисплея

извещателей, 4

разделитель запятой, 37, 89 включение / отключение, 87 форматов, 22

сообщение, 87

ДИСПЛЕЙ: ТЕКСТ, 87, 132

DISPlay: TEXT: CLEar, 87, 132 Подтверждение связи DTR / DSR, 151

E

разрешить очистку регистров, 136, 141, 143 определение, 134

сообщения об ошибках, ошибки калибровки, очередь ошибок 180, 85, 172

длина строки ошибки, 85, 172 ошибки выполнения, 173 ошибки самопроверки, 179

ошибок пропускной способности, 208

напряжение нагрузки, 212 общий режим, 212 пик-фактор, 207, ток утечки 224, 199

формирование запроса на обслуживание, 69, 137 температурный коэффициент, 224

сопротивление измерительного провода, 204 термо-ЭДС, 198

EOI (end-or-identify), 157 четность, 93

очистка регистра событий, 141, 143 определение, 134

примеров

CONFigure, 116 меню передней панели, 31-36

ИЗМЕРИТЬ ?, 115

Клемма Ext Trig, 5, 83, внешний триггер, 42, 74, 83

Ф

Быстрый фильтр переменного тока, 51, 214 FETCh ?, 115, 132 комплект заправочных панелей, 24 фильтра, сигнал переменного тока, 51, 214

Запрос версии прошивки

, фиксированный диапазон 89, 61

фиксированное входное сопротивление, комплект фланцев 53, 24

блок-схема (запуск), 72

Совместимость с Fluke 8840A / 8842A, формат 167, выходные данные, 159

четырехпроводные соединения с сопротивлением, 17

Допускается

математических функций, 63, 124 диапазона, 17

FREQuency: APERture, 58, 122 частота

апертурное время, 58 соединений, 18

математических функции разрешены, 63, диапазон измерения 124, 18

сигнализаторы на передней панели, 4 звуковых сигнала, 88

разделитель запятой, 37, 89 форматов отображения, 22 включение / отключение, 87 меню

примеров, 31-36 отображаемых сообщений, 30 обзорных, 3

краткий справочник, древовидная диаграмма 27-28, 29

сообщения на передней панели, 87 клавиш на передней панели

меню, 29 диапазонов, 20 разрешений, 21 триггер, 42

Переключатель спереди / сзади, 2 предохранителя, 58

токовый ввод, 5, 100 power-line, 14, 100 узел держателя предохранителя, 5, 15

.
