Измерение сопротивления изоляции проводов и кабелей: важность, методы и нормативы

Почему важно измерять сопротивление изоляции проводов и кабелей. Какие методы и приборы используются для измерения. Какие нормативы существуют для сопротивления изоляции. Как часто нужно проводить измерения. Какие факторы влияют на сопротивление изоляции.

Важность измерения сопротивления изоляции электропроводки

Измерение сопротивления изоляции проводов и кабелей является критически важной процедурой для обеспечения электробезопасности и предотвращения аварийных ситуаций. Почему это так важно?

• Позволяет своевременно выявить повреждения и дефекты изоляции до возникновения короткого замыкания
• Предотвращает поражение электрическим током при прикосновении к проводам
• Снижает риск возникновения пожаров из-за неисправностей электропроводки
• Обеспечивает надежную работу электроустановок и оборудования
• Позволяет оценить состояние изоляции и необходимость замены проводки

По статистике МЧС, около трети всех пожаров происходит из-за неисправностей электропроводки. Регулярные измерения сопротивления изоляции позволяют предотвратить значительную часть этих случаев.

Методы и приборы для измерения сопротивления изоляции

Для измерения сопротивления изоляции проводов и кабелей используются специальные приборы — мегаомметры. Какие виды мегаомметров применяются?

• Электромеханические (стрелочные) мегаомметры
• Цифровые мегаомметры
• Мегаомметры с функцией измерения коэффициента абсорбции
• Многофункциональные измерительные приборы со встроенным мегаомметром

Измерение проводится при отключенном напряжении. Мегаомметр подает на изоляцию испытательное напряжение (обычно 100-2500 В) и измеряет протекающий ток. По закону Ома вычисляется сопротивление изоляции.

Нормативные значения сопротивления изоляции

Для различных типов электроустановок существуют нормативные значения сопротивления изоляции, установленные в ПУЭ и других документах. Каковы основные нормы?

• Для электропроводок напряжением до 1000 В — не менее 0,5 МОм
• Для электродвигателей напряжением до 1000 В — не менее 0,5 МОм
• Для силовых и осветительных щитов — не менее 1 МОм
• Для кабелей напряжением выше 1000 В — не менее 1 МОм на 1 км длины

При снижении сопротивления изоляции ниже нормативных значений требуется ремонт или замена электропроводки.

Периодичность измерений сопротивления изоляции

Как часто нужно проводить измерения сопротивления изоляции электропроводки? Периодичность регламентируется нормативными документами:

• Для вновь смонтированных электроустановок — перед вводом в эксплуатацию
• Для действующих электроустановок в нормальных условиях — не реже 1 раза в 3 года
• В помещениях с повышенной опасностью — не реже 1 раза в год
• В особо опасных помещениях — не реже 1 раза в 6 месяцев

Внеплановые измерения проводятся после ремонта электроустановок или при обнаружении дефектов изоляции.

Факторы, влияющие на сопротивление изоляции

На значение сопротивления изоляции проводов и кабелей оказывают влияние различные факторы. Какие из них наиболее существенны?

• Влажность воздуха и материала изоляции
• Температура окружающей среды
• Загрязнение поверхности изоляции
• Механические повреждения изоляции
• Старение изоляционных материалов
• Воздействие агрессивных химических веществ

Учет этих факторов необходим для правильной интерпретации результатов измерений и оценки состояния изоляции.

Порядок проведения измерений сопротивления изоляции

Измерение сопротивления изоляции проводов и кабелей выполняется в определенной последовательности. Каковы основные этапы этой процедуры?

1. Отключение электроустановки и принятие мер безопасности
2. Отсоединение потребителей электроэнергии
3. Подготовка мегаомметра к работе, проверка его исправности
4. Подключение измерительных проводов мегаомметра
5. Проведение измерений между всеми жилами кабеля и каждой жилой относительно земли
6. Фиксация результатов измерений
7. Разрядка остаточного заряда в измеряемой цепи

Строгое соблюдение этого порядка обеспечивает точность измерений и безопасность персонала.

Оформление результатов измерений сопротивления изоляции

Результаты измерений сопротивления изоляции должны быть надлежащим образом зафиксированы и оформлены. Как это делается?

• Составляется протокол измерений по установленной форме
• В протоколе указываются дата, место и условия проведения измерений
• Фиксируются параметры измерительного прибора и испытательного напряжения
• Записываются измеренные значения сопротивления изоляции для каждой цепи
• Результаты сравниваются с нормативными значениями
• Делается заключение о состоянии изоляции и необходимости ремонта
• Протокол подписывается лицами, проводившими измерения

Правильно оформленные протоколы являются важными документами, подтверждающими состояние электроустановок.

Меры безопасности при измерении сопротивления изоляции

Измерение сопротивления изоляции связано с применением высокого напряжения, поэтому требует строгого соблюдения правил электробезопасности. Какие меры необходимо предпринять?

• Работы должны проводиться по наряду-допуску
• Измерения выполняются бригадой не менее чем из двух человек
• Обязательно применение средств индивидуальной защиты (диэлектрические перчатки, боты)
• Запрещается прикасаться к токоведущим частям во время измерений
• После измерений необходимо снять остаточный заряд с проводников
• Измерительные приборы должны быть исправны и поверены

Строгое соблюдение этих мер позволяет избежать несчастных случаев при проведении измерений.

⚡ Замер сопротивления изоляции кабелей и проводов

В этой статье расскажем, зачем нужно проводить замеры сопротивления изоляции, кто и когда их проводит, а также, какова их периодичностью.

Заказать проверку изоляции

Замер сопротивления изоляции кабелей и проводов

В этой статье расскажем, зачем нужно проводить замеры сопротивления изоляции, кто и когда их проводит, а также, какова их периодичностью.

Вызвать лабораторию!

Автор: Сергей Машков

Инженер электроизмерительной лаборатории «ЭлектроЗамер»

Для чего нужно проводить испытания изоляции?

Согласно официальной статистике МЧС, треть всех пожаров случается из-за неисправностей в электропроводке. Половину из этих случаев можно смело отнести к возгораниям кабельных линий инженерных сетей зданий вследствие:

• короткого замыкания;
• неисправностей проводов питания переносных электроприборов;
• отсутствие должной защиты отходящих кабельных линий в ГРЩ, ВРУ и распределительных щитах из-за ошибок монтажа (в том числе и из-за отсутствия проектной документации).

Ситуация усугубляется недостаточным качеством обслуживания электроустановки. На сегодняшний день еще нередко можно встретить в старом жилом и нежилом фонде старые алюминиевые кабели и провода, срок эксплуатации которых давно вышел. Значения сопротивления изоляции таких кабелей с каждым годом стремятся все ближе к нулю.

В сложившейся ситуации крайне важно следить за состоянием электропроводок для предотвращения возможных опасных ситуаций, представляющих серьезную угрозу жизни и здоровью человека, а также увеличивающих вероятность пожара.

Итак, основных причин проведения замеров сопротивления изоляции две:

• своевременное отслеживание неисправностей и дефектов монтажа до ввода в эксплуатацию новых электроустановок;

• мониторинг состояния существующих эксплуатируемых электропроводок, для предотвращения возникновения коротких замыканий и возгораний.


Кем и когда выполняется испытание изоляции?

Проверка целостности оболочки электропроводки, а также выявление дефектов монтажа, производится инженерами электроизмерительных лабораторий при помощи мегаомметров или многофункциональных приборов со встроенным мегаомметром. Испытания проводят при отключенных нагрузках и конечных потребителях, испытательным напряжением от 100В до 2500В, в зависимости от характеристик электропроводки и ее инженерного назначения. Замер производится между всеми проводниками кабельной линии попарно и относительно заземляющей шины.

Часто бывает сложно отключить нагрузку (например освещение, инженерное оборудование или розеточные сети) чтобы замерить сопротивление изоляции, поэтому так важно проводить испытания до ввода электроустановок в эксплуатацию. Для вводимых в эксплуатацию электроустановок проверку, зачастую, проводят в два этапа:

• первый замер производится после прокладки кабелей, но до выполнения стяжки пола и внутренней отделки, чтобы выявить дефекты и повреждения кабеля во время монтажа и вовремя их устранить, а не демонтировать потом пол или стены из-за неисправной линии;

• второй замер производится после окончания монтажа электроустановки, но до подключения электроприборов и конечных потребителей, что особенно важно для полноценной проверки.


Важно также проводить эксплуатационные испытания смонтированных кабельных линий в уже действующих электроустановках, для своевременного определения проблемных мест. Замеры производятся мегаомметром, а нередко и при визуальном осмотре выявляются новые или пропущенные при предыдущей проверке дефекты. По результатам проверки составляется протокол установленного образца и дефектная ведомость.

Нормативные значения сопротивления изоляции

К нормативно-технической документации и государственным стандартам, регламентирующим допустимую величину относятся:

• ПУЭ п.1.8.37(п.1), табл.1.8.34;

• ГОСТ Р 50571.16-2019;

• ГОСТ 32396-2013;

• ГОСТ Р 51321.1-2007;

• ПТЭЭП, прил. 3.1, табл.37.


Минимально допустимые значения составляют:

• Для внутренних цепей ВРУ и РУ ― не менее 1 МОм;

• Для электропроводок и цепей напряжением 60В и ниже ― не менее 0,5 МОм.


Здесь нужно понимать, что для вновь вводимых в эксплуатацию электроустановок, с учетом прокладки новых заводских кабелей и проводов, изготовленных по ГОСТ, эти значения будут в сотни, а иногда и в тысячи раз выше нормы. Если новый кабель при испытаниях показывает изоляцию, приближенную к минимальному нормативному значению, то скорее всего либо он с заводским браком, либо неграмотно смонтирован и имеет повреждение.

Замер сопротивления изоляции из распределительного щита прибором Fluke 1563B

Периодичность замеров сопротивления изоляции

В вопросе периодичности будем отталкиваться от официальных требований: ПТЭЭП (приложение 3.1, табл. 37) и ГОСТ Р 50571.16-2019, которые предписывают следующее:

• один раз в год проводятся измерения в особо опасных помещениях и наружных электроустановках, а в остальных случаях 1 раз в 3 года;

• краны и лифты, а также электроплиты проверяются не реже, чем 1 раз в год;

• каждая вновь вводимая в эксплуатацию установка должна быть подвергнута испытаниям.


Заключение

Качество изоляции электропроводки в процессе ее эксплуатации неизменно снижается. Основываясь на нашем многолетнем опыте в этой отрасли, советуем придерживаться простых правил для минимизации рисков, связанных с электропроводкой:

• используйте при монтаже кабели и провода, изготовленные по государственным стандартам, а не их дешевые подделки;

• перед началом монтажа заказывайте грамотно составленный электропроект;

• пользуйтесь услугами только квалифицированных монтажников, именно от них сильно зависит качество монтажа;

• проводите испытания кабельных линий вовремя, согласно нормативных документов.

Остались вопросы?

Проконсультируем вас по вопросам проведения замеров сопротивления изоляции!

Связаться с нами

Файлы для скачивания

• ПУЭ, глава 1. 8

  Нормы приемо-сдаточных испытаний

• ГОСТ Р 50571.16-2007

  Электроустановки низковольтные. Часть 6. Испытания

• ПТЭЭП, прил. 3, табл. 28

  Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2–27, и электропроводки напряжением до 1000 В

• ПТЭЭП, прил. 3.1, табл. 37

  Минимально допустимое значения сопротивления изоляции элементов электрических сетей напряжением до 1000 В

• Пример протокола

  проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин

• Таблица периодичности

  проведения эксплуатационных испытаний электроустановок

Рекомендуем следующие статьи

---

⚡ Приемо-сдаточные испытания электроустановок и электрооборудования

---

⚡ Эксплуатационные испытания электроустановок и электрооборудования

---

⚡ Как проверить сопротивление изоляции мультиметром?

---

⚡ Измерение сопротивления изоляции проводов и кабелей

---

⚡ Какое напряжение мегомметра использовать для проверки изоляции?

---

Отзывы клиентов и рекомендательные письма

Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов

Посмотреть отзывы

Цены на услуги электролаборатории

Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории

Узнать про цены

Приглашаем другие лаборатории присоединиться к сообществу

Мы создали чат, в котором уже общаются несколько десятков электролабораторий. Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен

Узнать о чате

Измерение сопротивления изоляции электрооборудования

Измерение сопротивления изоляции проводов, силового оборудования, кабелей, аппаратов, других элементов электроустановки производятся с целью устранения возможных нарушений соответствия сопротивления установленным нормам.

Измерение сопротивления изоляции проводов, силового оборудования, кабелей, аппаратов, других элементов электроустановки производятся с целью устранения возможных нарушений соответствия сопротивления установленным нормам.

Стандарты измерения изоляции

Измерение сопротивления изоляции электрооборудования до 1000В производится по правилам, установленным п. 612. 3 стандарта МЭК 364-6-61. При измерении сопротивления изоляции проводов ( кабелей) сначала проводят измерения между фазными проводниками всех пар фаз поочередно. Затем измеряется сопротивление изоляции каждого фазного провода относительно земли. Основное условие – отсоединить электроприборы, вывернуть лампы и снять предохранители. В том случае, если к цепи стационарно подключены электронные приборы, то измерение должно проводиться по другой методике: соединяются фазные и нейтральные проводники и измеряется сопротивление между ними и землей. Если не соблюдать это правило при измерении сопротивления изоляции электрооборудования, то есть риск повреждения электронных приборов.

Дополнительно требования к измерению сопротивления изоляции изложены в п. 1. 20 приложения 1 ПТЭЭП и п.413.3 ГОСТ Р 50571.3-94. Они касаются не только состояния системы, в которой проводится измерение. Особое внимание уделяется помещению, в котором проводятся электроизмерительные работы как части электрохозяйства: пол и стены помещения, зоны или площадки, где проводится измерение сопротивления изоляции, должны быть непроводящими. Это необходимо для того, чтобы при прикосновении к частям аппаратуры с разными потенциалами в случае, если изоляция повреждена, не произошло поражения током.

Требования жестко устанавливают расположение токопроводящих частей при измерении сопротивления изоляции: так, открытые проводящие части и сторонние проводящие части разводятся на расстояние. Между открытыми проводящими частями и сторонними проводящими частями должны быть установлены эффективные приборы. Сторонние проводящие части изолируются с определенным напряжением: при измерении сопротивления изоляции электрооборудования при номинальном напряжении электроустановок не выше 500 В – 50 кОм, при напряжении свыше 500 В — 100 кОм. Для того, чтобы измерить изоляцию поверхностей, требуется провести три измерения: в одном метре от сторонних проводящих частей, два других – на большем удалении. Нормативы измерений установлены в МЭК 364-6-61.

Измерения сопротивления изоляции проводится с помощью мегаоомметра, а испытания оборудования с подачей повышенного напряжения промышленной частоты или выпрямленного напряжения в электроустановках до и выше 1 кВ – выполняется только бригадой от двух человек и больше, с группой допуска по электробезопасности у производителя работ — не ниже четвертой ( IV) , у члена бригады –должна быть третья группа ( III) по электробезопасности (ЭБ) ,у охраняющего рабочее место допускается вторая (II) группа по ЭБ. Все испытания электрооборудования, выполняемые с помощью передвижной установки, проводятся по наряду. Допуск к работам в электроустановке осуществляет оперативный персонал, а вне электроустановок – ответственный руководитель работ или производитель работ. Если напряжение в установке ниже 1 кВ, для измерения все равно требуются два работника, один из которых должен иметь допуск по электробезопасности не меньше третьей группы. Измерение сопротивления изоляции может проводиться одним работником с третьей группой по электробезопасности. Ротор работающего генератора в части измерения сопротивления изоляции проверяется двумя работниками третьей и четвертой группой по электробезопасности. После подключения мегаоомметра к токоведущим частям надо снять заземление. Заземление необходимо для снятия заряда с токоведущих частей.

В соответствии с нормативным документом «Правила по охране труда при эксплуатации электроустановок» (ПОТ), список мероприятий по измерению сопротивления изоляции электрооборудования определяет лицо, выдающее наряд или распоряжение. Периодичность испытаний и минимальная допустимая величина сопротивления изоляции должны соответствовать указанным в нормативных документах: Объем и нормы испытаний электрооборудования ( ОиНИЭ, РД (СО) 34.45-51.300-97), Правила устройства электроустановок (ПУЭ), Правил технической эксплуатации электроустановок потребителей (ПТЭЭП). В ГОСТ Р 50571.16-99 также указаны нормируемые величины сопротивления изоляции электроустановок.

Важно, чтобы соблюдался температурный режим и уровень влажности, допустимый при измерении сопротивления: температура изоляции не должна подниматься выше +35 градусов Цельсия и опускаться ниже +5 градусов. Степень увлажненности рассчитывается по формуле Kабс=R60/R15, где R60 – измеренное сопротивление изоляции через 60 секунд после приложения напряжения мегаоомметра, R15 – через 15 секугд. Отношение этих двух величин называется коэффициентом абсорбции. Практика измерения сопротивления изоляции электрооборудования показывает, что оптимальная влажность воздуха для достижения коэффициента абсорбции, отличающегося от заводских показателей не более, чем на 20%, должна быть не выше 80%. Коэффициент абсорбции не должен превышать величину 1,3 (нормируется в ПТЭЭП) при температуре от +10 до +30 градусов Цельсия. Если по результатам измерений электрооборудование имеет коэффициент абсорбции ниже 1,3- оно подлежит сушке.

Измерение сопротивления изоляции электроустановок производится с помощью цифровых измерителей с преобразованием напряжения, либо мегаоомметры генераторного типа. Ежегодная поверка приборов проводится органами Госстандарта РФ, в Санкт-Петербурге — ФГУ Тест –Санкт Петербург, или ВНИИМ им. Д.И.Менделеева о чем выдаются свидетельства о проверке. Если проверка не проведена в срок, прибор к эксплуатации не допускается. Измерение сопротивления изоляции групповых кабельных линий электропроводок проводится мегаоомметрами на 1 кВ для магистральных кабелей — на напряжение 2,5 кВ . Для измерения сопротивления изоляции электрооборудования после монтажа значения напряжения мегаомметра (0,5 или 1 кВ) указаны в НД ПУЭ ,глава 1.8 в таб. 1.8.34. Заключение о непригодности проводки делается в случае, если после измерения сопротивления изоляции выясняется, что сопротивление менее нормируемого значения.

Порядок измерения сопротивления изоляции

В настоящее время наиболее распространены мегаомметры типа М4100 (пяти модификаций М4100/1-М4100/5). Мегаомметры серии Ф. 4100, с электронным питанием от электросети, рассчитаны на номинальное рабочее напряжение 100, 500, 1000 (Ф4101, Ф4102). Мегаоомметры ЭС-0202/1Г (на 100, 250, 500 В) и ЭС0202/2Г (500, 1000 и 2500) уже не выпускаются, тем не менее, мегаомметры типа M l101 М, МС-05, МС-06 используются с большим успехом. Минимальный класс точности приборов – четвертый. Измерение сопротивления изоляции электроустановок происходит путем присоединения мегаоомметров к схеме. Присоединение проводится с помощью гибких одножильных проводов. Сопротивление изоляции этих проводов, длина которых должна составлять не менее 2-3 метров, должна составлять 100 Мом. Концы проводов маркируются, на них со стороны мегаоомметра надеваются оконцеватели, а противоположные концы снабжаются зажимами типа «крокодил», при этом зажимы снабжаются специальными щупами или изолированными ручками. Провода при измерении сопротивления изоляции электроустановок «не должны касаться друг друга, почвы, заземленных конструкций, оболочек кабелей. При измерении сопротивления изоляции относительно земли зажимы «з» (земля) соединяются с заземленным корпусом аппарата, заземленной металлической оболочкой кабеля или с защитным заземлением, а зажим «л» (линия) — к проводнику тока».

Измерение сопротивления изоляции силовых кабелей и электропроводок

Начало измерения сопротивления изоляции начинается с проверки кабеля на напряжение – оно должно отсутствовать. Заземление на 2-3 минуты снимает с токоведущей жилы остаточные заряды, и можно приступать к работе. Пыль, грязь, другие посторонние субстанции затрудняют точное измерение сопротивления изоляции, поэтому кабель нужно от них очистить. Сверка с заводским паспортом дает нашим экспертам величину предполагаемого сопротивления, исходя из чего, выбирается предел измерений. После контрольной проверки – определения показаний на шкалах мегаоомметра при замкнутых и разомкнутых проводах – прибор допускается эксплуатацию. При разомкнутых проводах стрелка должна указывать на бесконечность, при замкнутых – на ноль.

Измерение сопротивления изоляции начинается с проверки каждой фазы относительно заземления. Если показания выявят нарушения изолирующей функции, проводится замер относительно земли изоляции каждой фазы, а также между двумя фазами. Количество замеров варьируется: для трехжильного кабеля могут быть проведены 3-6 замеров, для пятижильного – 4, 8 или 10. Поскольку существует несколько схем, в паспорте замеров обязательно указывать схему, по которой выполнялись работы.

Граничные показатели мегаомметра – 15 и 60 секунд с момента присоединения к исследуемому объекту, из них вычисляется и коэффициент абсорбции, то есть влажности изоляции. Если значения явно не соответствуют ожидаемому, рекомендуется повторно снять остаточное напряжение, наложив заземление, переключить предел и повторить замер. По правилам техники безопасности измерения сопротивления изоляции электрооборудования, эту операцию требуется проводить в диэлектрических перчатках. Помимо этого, строго рекомендуется соблюдать правила измерений, указанные в п.п. 1.7.81, 2.1.35 ПУЭ: «Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников»; «как со стороны источников питания, так и со стороны приемника, нулевые проводники должны быть отсоединены от заземленных частей», «схема испытания… имеет различия лишь в количестве замеров (4 или 8, вместо 3 или 6) и в отсутствие необходимости использовать зажим «Экран» на мегаомметрах»; «измерение сопротивления изоляции силовых и осветительных электропроводок производится при снятом напряжении, выключенных выключателях, снятых предохранителях, отключенных электроприемниках, аппаратах, вывернутых электролампах».

Измерение сопротивления изоляции силового электрооборудования

Как и для изоляции кабелей, для электрических аппаратов и машин большое значение имеет температура. Так, для изоляции класса А характерно увеличение сопротивления изоляции в полтора раза при понижении температуры на каждые 10 градусов. Изоляция класса В увеличивает сопротивление в два раза при повышении температуры на 10 градусов. Поэтому установлены температурные пределы для измерения сопротивления изоляции электрооборудования, а также разработаны специальные коэффициенты: для электрических машин – Кт, для трансформаторов – Кз, которые можно посмотреть в таблице. Нормы для сопротивления изоляции приведены в двух документах: для уже работающих установок – в ПТЭЭП, для находящихся в процессе ввода в эксплуатацию – в ПУЭ.

Помимо изоляции проводки, при измерении сопротивления изоляции электрооборудования, замеряется и сопротивление относительно корпуса и наружных металлических частей при выключенном двигателе. Как правило, такие замеры проводятся для переносных электроинструментов. Если корпус инструмента выполнен из диэлектрика, его перед измерением оборачивают металлической фольгой и соединяют с контуром заземления. Для переносных трансформаторов дополнительно проводятся замеры сопротивления изоляции между корпусом и обмотками.

А также между обмотками, при этом вторичную обмотку надо закоротить на корпус. Измерения сопротивления изоляции электрооборудования включают в себя и измерения сопротивления изоляции автоматических выключателей и устройств защитного отключения.

Правила измерения регулируются ГОСТ Р 50345-99 и ГОСТ Р 50030.2-99, которых рассматриваются разные типы УЗО и АВ, первый устанавливает правила измерений для аппаратов с минимальным сопротивлением изоляции 2 или 5 МОм (п.п. 1,2 и п.3 — соответственно), второй документ устанавливает правила измерений для аппаратов с минимальным сопротивлением изоляции не менее 0,5 МОм. Согласно ГОСТам, измерение сопротивления изоляции электрооборудования такого типа производятся:

1. Между каждым выводом полюса и соединенными между собой противоположными выводами полюсов при разомкнутом состоянии выключателя или УЗО;
2. Между каждым разноименным полюсом и соединенными между собой оставшимися полюсами при замкнутом состоянии выключателя или УЗО;
3. Между всеми соединенными между собой полюсами и корпусом, обернутым металлической фольгой.

При работе с измерительными приборами в части замеров сопротивления изоляции УЗО и АВ, необходимо помнить о разнице параметров выходного напряжения и наибольшего значения измеряемого сопротивления у разных видов измерительных приборов: только в семействе мегаомметров Ф4100 насчитывается пять разных типов.

Все виды измерений сопротивления изоляции электрооборудования проводятся нашими специалистами в точном соответствии с требованиями ГОСТ Р, ПТЭЭП, ПУЭ , ОиНИЭ и других нормативных документов, оформляются протоколами со всеми необходимыми приложениями. Электроизмерительная лаборатория имеет все разрешительные документы для проведения видов работ.

Проверка сопротивления изоляции > Chroma

949.600.6400

Получить предложение

Проверка сопротивления изоляции

Оборудование для проверки сопротивления изоляции

Анализатор электробезопасности

Chroma 19032

— любой стандартный анализатор электробезопасности. Простое и точное тестирование. Обязательно для тестирования медицинских устройств и соответствия требованиям IQOQ.

Тестер Guardian Hipot AC/DC/IR/SCAN

Chroma 19050

Усовершенствованные цифровые тестеры Hipot с регулировкой нагрузки и линии, которые помогают обеспечить достоверность измерений, а также многоступенчатая функция, позволяющая пользователям выполнять несколько тестов последовательно

Тестер частичных разрядов – 19501-K

90 003

Chroma 19501-K

Специально разработан для тестирования высоковольтных полупроводниковых компонентов и материалов с высокими изоляционными свойствами.

Тестер Sentry Hipot AC/DC/IR

Chroma 19070

Компактные, легкие и недорогие тестеры безопасности для электронных компонентов

Тест сопротивления изоляции (IR) измеряет общее сопротивление между любыми двумя точками, разделенными электрической изоляцией.

Таким образом, испытание определяет, насколько эффективен диэлектрик (изоляция) в сопротивлении потоку электрического тока. Такие тесты полезны для проверки качества изоляции не только при первом изготовлении продукта, но и во время его использования.

Выполнение таких проверок через регулярные промежутки времени может выявить потенциальные повреждения изоляции до того, как они произойдут, и предотвратить несчастные случаи с пользователем или дорогостоящий ремонт изделия.

Как показано на рис. 15, 2-проводное незаземленное соединение рекомендуется для тестирования незаземленных компонентов. Это наиболее распространенная конфигурация для тестирования устройств с двумя выводами, таких как конденсаторы, резисторы и другие дискретные компоненты.

Как видно из рис. 16, двухпроводное измерение с заземлением является рекомендуемым соединением для проверки заземленных компонентов. Заземленный компонент — это компонент, в котором одно из его соединений подключено к заземлению, тогда как незаземленный компонент — это компонент, в котором ни одно соединение не подключено к заземлению. Измерение сопротивления изоляции кабеля в водяной бане является типичным применением двухпроводного соединения с заземлением.

Процедура измерения

Проверка сопротивления изоляции обычно состоит из четырех этапов: зарядка, выдержка, измерение и разрядка. Во время фазы заряда напряжение линейно изменяется от нуля до выбранного напряжения, что обеспечивает время стабилизации и ограничивает пусковой ток на ИУ. Как только напряжение достигает выбранного значения, напряжение

может оставаться на этом напряжении до начала измерений.

После измерения сопротивления в течение выбранного времени ИУ снова разряжается до 0 В на заключительном этапе.

Тестер сопротивления изоляции обычно имеет 4 выходных разъема – заземление, экран, (+) и (-) – для широкого спектра применений. Выходное напряжение обычно находится в диапазоне от 50 до 1000 вольт постоянного тока. При выполнении теста оператор сначала подключает ИУ, как показано на рисунках 15 или 16.

Прибор измеряет и отображает измеренное сопротивление. При подаче напряжения через изоляцию сразу начинает протекать некоторый ток. Этот ток состоит из трех компонентов: тока «диэлектрического поглощения», зарядного тока и тока утечки.

Диэлектрическое поглощение

Диэлектрическое поглощение — это физическое явление, при котором изоляция медленно «поглощает» и сохраняет электрический заряд с течением времени. Это демонстрируется приложением напряжения к конденсатору в течение длительного периода времени, а затем его быстрой разрядкой до нулевого напряжения. Если конденсатор оставить разомкнутым в течение длительного времени, а затем подключить к вольтметру, метр покажет небольшое напряжение. Это остаточное напряжение вызвано «диэлектрической абсорбцией». Это явление обычно связано с электролитическими конденсаторами.

При измерении IR различных пластиковых материалов это явление вызывает увеличение значения IR со временем. Завышенное значение IR вызвано тем, что материал медленно поглощает заряд с течением времени. Этот поглощенный заряд выглядит как утечка.

Зарядный ток

Поскольку любое изделие с изоляцией обладает основными характеристиками конденсатора, двух проводников, разделенных диэлектриком, приложение напряжения к изоляции вызывает протекание тока при зарядке конденсатора. В зависимости от емкости продукта этот ток мгновенно возрастает до высокого значения при подаче напряжения, а затем быстро экспоненциально спадает до нуля, когда продукт становится полностью заряженным. Зарядный ток спадает до нуля гораздо быстрее, чем ток диэлектрического поглощения.

Ток утечки

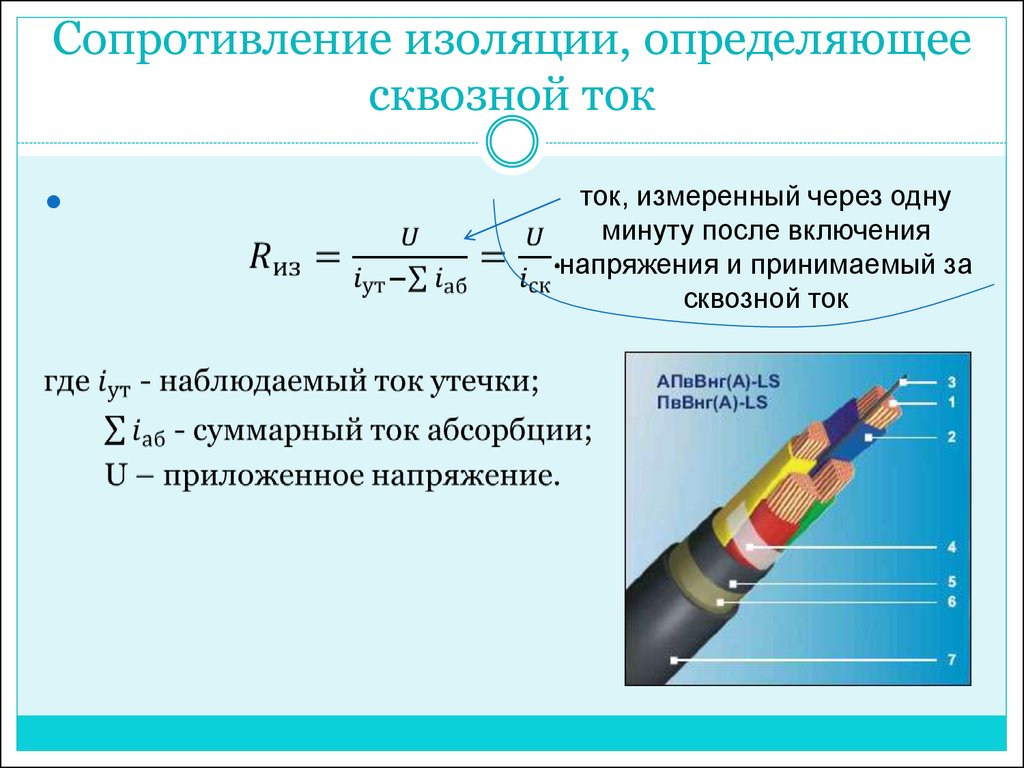

Установившийся ток, протекающий через изоляцию, называется током утечки. Оно равно приложенному напряжению, деленному на сопротивление изоляции. Целью испытания является измерение сопротивления изоляции. Чтобы рассчитать значение IR, подайте напряжение, измерьте ток утечки в установившемся режиме (после того, как токи диэлектрической абсорбции и заряда упадут до нуля), а затем разделите напряжение на ток. Если сопротивление изоляции соответствует требуемому значению или превышает его, испытание считается успешным. Если нет, то тест провален.

Сопротивление изоляции: измерение протекающих проводов

Целостность изоляции проводов является фундаментальной частью эксплуатационных характеристик проводов. Без него безопасность и надежность провода значительно снижается. За прошедшие годы в отрасли были разработаны десятки методов оценки целостности изоляции.

Среди целого ряда испытаний, существующих в мире электропроводки, одним из испытаний, которое часто неправильно понимают или применяют неправильно, является испытание на сопротивление изоляции. Несмотря на то, что испытание на сопротивление изоляции является частью квалификационных испытаний почти для каждого провода на рынке, его можно неправильно применять и понимать неправильно.

В этой статье представлен обзор этого теста, показано, как различные значения могут повлиять на производительность системы и на что обращать внимание в устаревших системах.

Основы

На фундаментальном уровне провод представляет собой комбинацию проводящей среды, защищенной резистивной средой. Характеристики этого резистора или изолятора значительно различаются в зависимости от материалов, толщины и условий эксплуатации. В большинстве приложений изолятору выгодно иметь высокое сопротивление; это обеспечивает безопасность для тех, кто работает с проводами, пока они находятся под напряжением. Кроме того, это гарантирует, что любой сигнал или мощность, передаваемые по проводу, не пойдут по непреднамеренному пути, например, через другой провод или проводящую цель (например, структуру).

Изоляция проводов не является идеальным изолятором. Когда на проводник подается высокое напряжение, через изоляцию будет протекать электрический ток. Величина тока зависит от конструкции провода, материалов, существующих повреждений, деградации, влажности и напряжения.

Испытание на сопротивление изоляции позволяет оценить сопротивление изоляции проводов. При выполнении в лабораторных условиях проволоку погружают в водяную баню так, чтобы ее концы находились над водой. На проводник подается высокое напряжение, а электрическое заземление помещается в водяную баню. Хотя подготовка к тесту проста, сбор полезных данных требует осторожности.

Одна из трудностей при выполнении теста сопротивления изоляции (IR) заключается в том, что для этого требуется специальное испытательное оборудование и провод значительной длины. Чтобы привести пример, метод испытаний AS4373 предполагает использование провода длиной не менее 26 футов, и для этого есть причина: современные типы изоляции проводов являются очень хорошими резисторами.

Для определения сопротивления компонента требуется один из двух методов: сравнительное падение напряжения или точное измерение электрического тока. Сложность проведения сравнительных измерений падения напряжения заключается в том, что в большинстве вольтметров для измерений используется внутренний резистор 10 МОм. Измерения, выполненные на резисторах выше 10 МОм, неточны.

Для решения этой проблемы обычно используемый метод требует точного измерения электрического тока или пикоамперметра. В этой конфигурации ток утечки через изолятор измеряется напрямую. Учитывая, что большинство типов проводов имеют сопротивление изоляции в гигаомах на тысячу футов, электрический ток, протекающий через изоляцию, даже при длине провода 100 футов, часто измеряется в наноамперах.

Надлежащий источник питания

Для правильного выполнения ИК-теста необходимо использовать источник питания постоянного тока. Источник питания постоянного тока предпочтительнее, поскольку он позволяет избежать повторного заряда и разряда изоляции. В лабораторных условиях изоляция действует как диэлектрик конденсатора. Если источник питания не обеспечивает чистую мощность без пульсаций, измерения сопротивления изоляции будут непостоянными и ненадежными.

Последствия для высокого напряжения

Важно отметить, что измерения сопротивления изоляции не дают каких-либо указаний на характеристики изоляции при высоком напряжении. Типы изоляции с высоким сопротивлением могут по-прежнему иметь относительно низкие начальные напряжения частичного разряда. Другие тесты лучше подходят для определения производительности и долговечности при высоком напряжении.

Выполнение IR в полевых условиях

Сопротивление изоляции проводов уменьшается с возрастом. Это может быть вызвано электрическими нагрузками на изоляцию, воздействием повышенных температур, вызывающим деградацию полимера, термоциклированием, вызывающим появление трещин, механическими повреждениями или множеством других источников деградации. Для некоторых типов проводов сопротивление изоляции можно использовать как показатель исправности провода; безусловно, те провода, которые имели значительное сокращение (т.е. 90%) должны быть немедленно рассмотрены для замены. Однако снижение сопротивления изоляции прямо не означает, что провод следует заменить. Многочисленные исследования показали, что при применении сопротивление изоляции является лишь одним значением, которое следует учитывать.

Например, те, кто использует тестеры жгута проводов в самолетах, часто обнаруживают разные (низкие) значения сопротивления изоляции во влажное утро по сравнению с сухим днем. Кроме того, температура играет важную роль в ИК. Некоторые изоляционные материалы будут иметь 50-процентное снижение IR при 10 ^o C повышение температуры. Из-за этой изменчивости важно, чтобы сравнительные испытания или оценки мониторинга состояния здоровья проводились в сходных условиях; невыполнение этого требования может привести к неверным выводам.
