Как правильно подключить двигатель от стиральной машины к сети 220В. Какие виды электродвигателей используются в стиральных машинах. Как определить нужные провода для подключения. Пошаговая схема подключения асинхронного и коллекторного двигателя.
Виды электродвигателей в стиральных машинах
В современных стиральных машинах используются три основных типа электродвигателей:
- Асинхронные двигатели
- Коллекторные двигатели
- Инверторные (бесколлекторные) двигатели
Каждый тип имеет свои особенности конструкции и принципа работы. Рассмотрим их подробнее.
Асинхронные двигатели
Асинхронные двигатели состоят из двух основных частей:
- Статор — неподвижная часть, выполняющая функцию магнитопровода и несущей конструкции
- Ротор — вращающаяся часть, приводящая в движение барабан стиральной машины
Принцип работы основан на взаимодействии вращающегося магнитного поля статора с токами, индуцированными этим полем в обмотке ротора. Скорость вращения ротора всегда меньше скорости вращения магнитного поля статора, отсюда и название «асинхронный».
Коллекторные двигатели
Коллекторные двигатели пришли на смену асинхронным и сейчас используются примерно в 75% бытовых приборов. Их особенности:
- Способность работать от постоянного и переменного тока
- Высокая скорость вращения
- Плавная регулировка оборотов
- Компактные размеры
Главный недостаток — быстрый износ щеток и коллектора из-за постоянного трения.
Инверторные двигатели
Инверторные или бесколлекторные двигатели — самый современный тип. Их преимущества:
- Отсутствие щеток и коллектора
- Долгий срок службы
- Низкий уровень шума
- Компактность
Недостаток — более высокая стоимость из-за сложности производства.
Как определить нужные провода для подключения
Перед подключением двигателя необходимо правильно определить нужные провода. Для этого:
- Найдите провода тахогенератора (обычно белого цвета). Они не нужны для подключения.
- Измерьте сопротивление оставшихся проводов тестером, чтобы найти пары.
- Определите провода статора (обычно красный и коричневый) и ротора (серый и зеленый).
Цвета проводов могут отличаться у разных производителей, поэтому всегда проверяйте тестером.
Схема подключения асинхронного двигателя
Для подключения асинхронного двигателя стиральной машины к сети 220В:
- Соедините один конец обмотки статора с одной из щеток ротора.
- Подключите второй конец обмотки статора к фазному проводу 220В.
- Вторую щетку ротора подключите к нулевому проводу.
- Для изменения направления вращения поменяйте местами провода щеток.
Перед подключением обязательно зафиксируйте двигатель на твердой поверхности.
Схема подключения коллекторного двигателя
- Определите рабочую и пусковую обмотки по сопротивлению (у рабочей оно меньше).
- Подключите рабочую обмотку напрямую к сети 220В.
- Пусковую обмотку подключите через кнопку без фиксации.
- Для запуска нажмите кнопку и отпустите, когда двигатель наберет обороты.
Для реверса двигателя поменяйте местами провода пусковой обмотки.
Меры безопасности при подключении
При самостоятельном подключении двигателя стиральной машины важно соблюдать технику безопасности:
- Работайте только при отключенном напряжении
- Используйте качественные изоляционные материалы
- Надежно закрепите двигатель перед запуском
- Не касайтесь вращающихся частей во время работы
- При появлении дыма или запаха гари немедленно отключите питание
Если вы не уверены в своих навыках, лучше обратиться к специалисту.
Возможные применения двигателя стиральной машины
После правильного подключения двигатель от стиральной машины можно использовать для различных целей:
- Электрический наждак для заточки инструментов
- Привод для самодельной бетономешалки
- Основа для циркулярной пилы
- Двигатель для вентилятора или компрессора
- Привод для токарного станка по дереву
Возможности применения ограничены только вашей фантазией и техническими навыками.
Заключение
Подключение двигателя от стиральной машины — несложная задача при наличии базовых знаний электротехники. Правильно определив нужные провода и следуя схеме подключения, вы сможете дать вторую жизнь старому двигателю. Главное — соблюдать меры безопасности и не переоценивать свои возможности.
Двигатель стиральной машине автомат с конденсатором. Как подключить двигатель от стиральной машины (мотор). Подключение двигателя от стиральной машины автомат
Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.
{ ArticleToC: enabled=yes }
Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.
Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.
Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы.
Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.
Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.
На этом принципе и основана работа синхронного электродвигателя.
В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.
Он также изготовлен из обмоток или из комплекта постоянных магнитов.
Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.
Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.
Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.
В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.
Отличия синхронного и асинхронного электродвигателя
Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр.
У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.
Плюсы асинхронных двигателей для стиральных машин
Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.
Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.
Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.
Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.
К плюсам асинхронных агрегатов относят:
- незамысловатую конструкцию;
- простое обслуживание, предусматривающее замену изношенных подшипников и
- периодическое смазывание электродвигателя;
- бесшумную работу;
- относительную дешевизну.
- Недостатки, конечно, тоже есть:
- низкий КПД;
- большие размеры;
- небольшая мощность.
Такие моторы, как правило, устанавливают на модели недорогие.
Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:
- схема подключения демонстрирует, что мотор работает без пусковой обмотки;
- в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.
Поможет разобраться в этом видео:
Видео: Как подключить двигатель от стиральной машины к 220
Главное – соединить строго в соответствии со схемой подключения провода.
Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.
В схеме подключения двигателя обмотки статора соединены последовательно.
К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.
Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.
Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.
Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.
Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.
д.

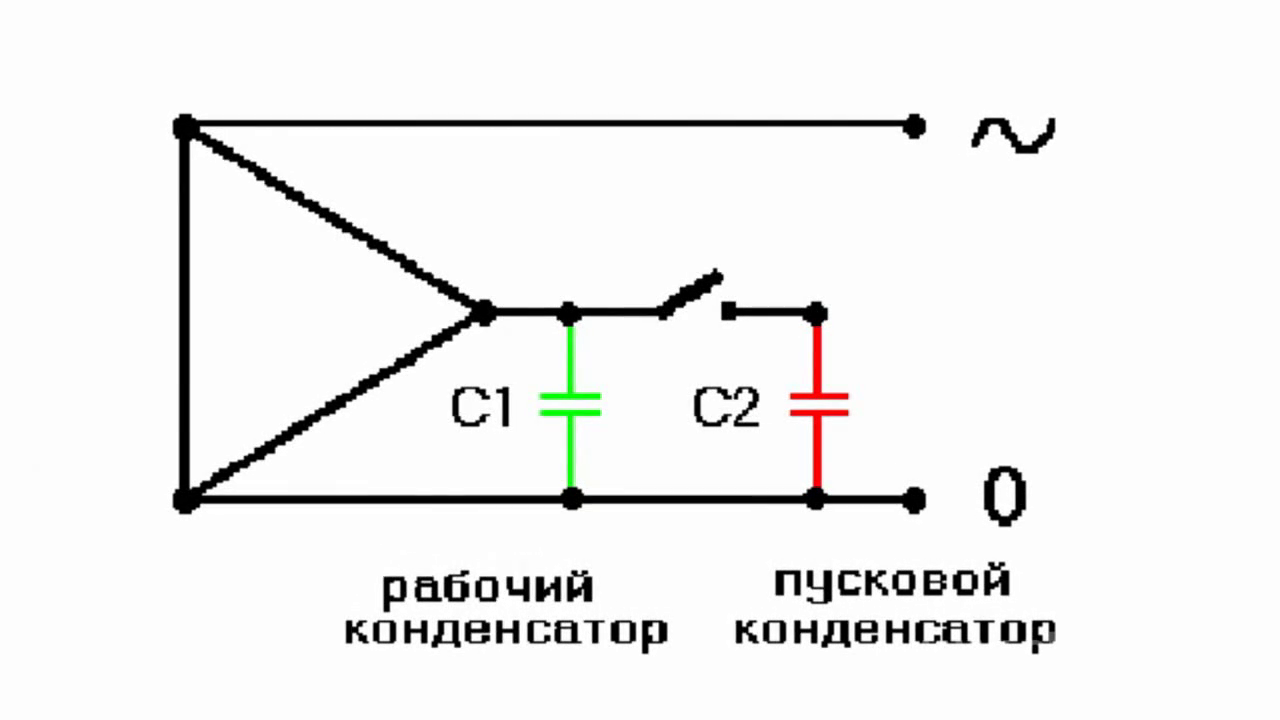

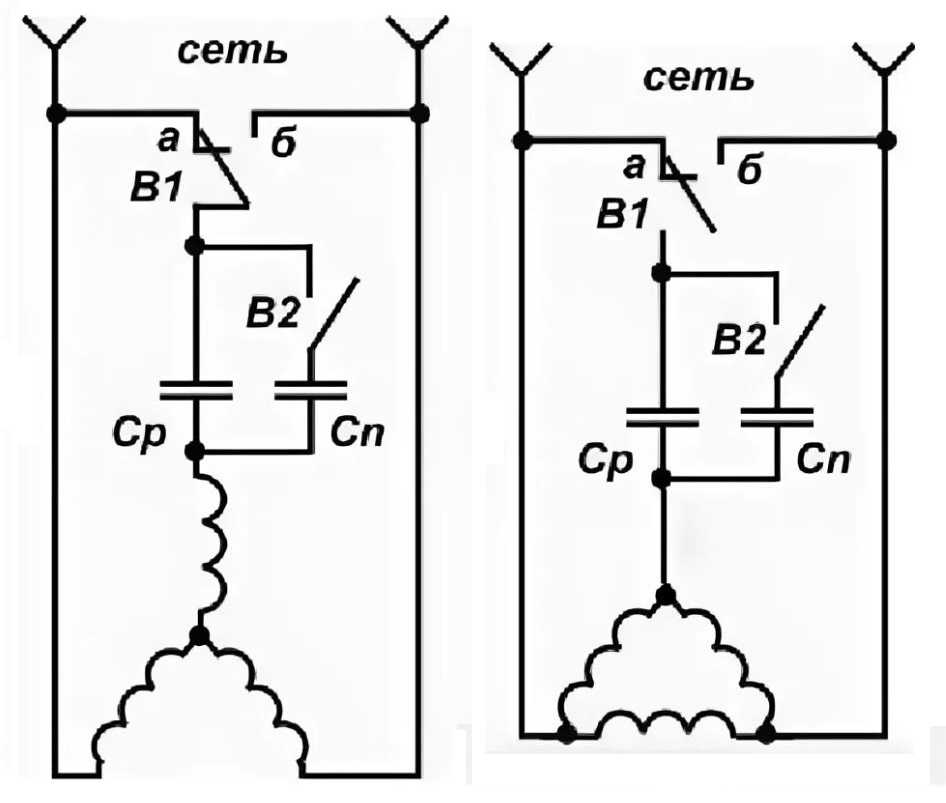

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.
При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.
При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.
Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.
Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него
В большинстве статей на тему изготовления чего-либо своими руками рекомендуется не покупать необходимые узлы, а использовать комплектующие от бытовой техники, отслужившей свой срок.
Решение вполне рациональное. Часто упоминается электродвигатель от стиральной машинки б/у, который по своим характеристикам подходит для сборки многих технических устройств. Демонтировать его несложно. А вот с подключением электродвигателя от стиральной машины к сети 220/50 нередко возникают проблемы. Разберемся, как это грамотно сделать.
Марок и модификаций (серий) стиральных машинок довольно много. Следовательно, и схемы включения электродвигателей в сеть 220 В имеют отличия, а значит, и количество отходящих от них проводов разное.
Подключение к сети коллекторного двигателя
Как разобраться в проводке? В некоторых моделях машинок (например, «Малыш») от двигателя отходит 4 провода, по 2 на статорную и роторную обмотки. Во многих полу- и автоматах их шесть (иногда и более), так как дополнительно в схему стиральной машинки включается тахометр, ряд датчиков. Они при использовании электродвигателя в каком-нибудь самодельном техническом устройстве не нужны, если только не собирается сложная схема.
Но этим занимаются в основном те, кто профессионально разбирается в электротехнике. Таким людям что-либо подсказывать бессмысленно.
Провода к тахометру имеют белую изоляцию . Если оттенок ввиду ее изношенности определить сложно, то их находят по расположению на клеммнике и сопротивлению обмотки. Они всегда слева. Для контроля измеряется Rобм. Оно для тахометра равно 70 Ом.
Следующий – красный – понадобится для подключения электродвигателя. Этот провод соединяется с его статорной обмоткой. Необходимо при помощи мультиметра найти ему пару (способом прозвонки всех остальных проводов). Это должен быть провод коричневый. Такая методика исключает вероятность ошибки.
Оставшиеся выводы, как правило, с синей (серой) и зеленой изоляцией идут на щетки. Остается лишь установить перемычку. На практике провода обмотки и одной из щеток соединяются. Пример на рисунке:
Как изменить направление? Достаточно поменять местами провода. Вот так:
Порядок подключения асинхронного эл/двигателя
Здесь несколько сложнее, так как выводы идут непосредственно от обмоток, и определить их лишь по цвету не получится – возможна ошибка, так как у разных производителей стиральных машинок свое оформление изоляции.
Принцип поиска пар проводов тот же. Берется один, и (положение «измерение сопротивления» с минимальным пределом) находится второй. Важно другое – правильно определить обмотку рабочую и пусковую. Последняя для дальнейшего подключения электродвигателя, как правило, не нужна. Поэтому при нахождении пар проводников следует фиксировать величины сопротивлений. У обмотки рабочей оно меньше.
Прямое подключение электродвигателя делается лишь для проверки его работоспособности. При сборке же какого-либо механизма придется его присоединять к сети 220/50 через схему. Вариантов достаточно много, в зависимости от специфики использования агрегата. Вот некоторые примеры:
Если электродвигатель достаточно маломощный, то его пусковая обмотка (ПО) не понадобится. Он запустится и так. Кнопка SB в этом случае включается в цепь обмотки рабочей.
Перед включением электродвигателя в сеть его необходимо обязательно зафиксировать на твердой ровной основе.
Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя.
Мы, конечно же, можем куда-нибудь деть старую стиральную машину , или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.
Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.
Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.
Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в.
И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.
Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.
Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.
Разбираемся с проводами
Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика , через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.
Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками.
Все провода, на которые указаны стрелки нам понадобятся для подключения.
Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.
В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.
Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.
У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.
Остальные провода просто прозванивайте и находите им пары.
Подключаем двигатель от стиральной машины автомат
После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.
Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора.
Для этого удобнее всего сделать перемычку и заизолировать ее.
На изображении перемычка выделена зеленым цветом.
После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.
Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.
Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.
Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках.
Здесь схема немного другая.
Подключение мотора старой стиральной машины
Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.
Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.
Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.
Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.
Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В.
На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).
ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.
- ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
- ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
- SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.
После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.
Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.
Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.
Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.
Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.
В настоящее время при производстве стирального оборудования используется три вида двигателей.
Виды
Асинхронный
Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора.
Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.
Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.
Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.
Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.
К недостаткам устройства относят большой размер и низкий КПД.
Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.
Коллекторный
Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа. Их особенностью является способность работать и от переменного, и от постоянного тока.
Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками». Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности. С выводами соприкасаются обе щетки — скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.
При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке. Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов).
Щетки постепенно перемещаются из одной секции в другую – и движение продолжается. Этот процесс не прервется, пока в сети есть напряжение.
Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).
Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства. В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора. По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля.
Внешним проявлением подобной неполадки станет полная остановка барабана.
Инверторный (бесколлекторный)
Инверторный двигатель — это мотор с прямым приводом. Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.
Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.
Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.
Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.
Схема подключения мотора к сети
Современная стиральная машина
При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:
- он работает без пусковой обмотки;
- для запуска мотору не нужен пусковой конденсатор.
Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.
Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.
Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону. Если пробный пуск прошел без накладок, устройство готово к работе.
Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.
Наглядно процесс подключения вы можете увидеть в следующем видео.
Стиральная машина старой модели
С подключением двигателя в машинах старого образца дело обстоит сложнее.
Сначала определите две соответствующие друг другу пары выводов.
Для этого используйте тестер (он же — мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.
Если у вас есть ненужный мотор стиральной машинки, не спешите его выбрасывать. Электрический двигатель применяется в других сферах быта и хозяйства. Если знать, как правильно подключить электромотор, то можно получить станок для заточки ножниц и ножей. Или сделать его движущей силой бетономешалки.
Мы расскажем, как подсоединить двигатель от стиральной машины своими руками.
Чтобы двигатель заработал, ему необходимо питание. Самостоятельное подключение к электричеству заключается в правильном соединении проводов. Поэтому вам понадобится схема подключения двигателя стиральной машины.
Для работы вам нужны статорные и роторные провода. Но как их найти? При визуальном осмотре видно много проводов. Как определиться, какой из них вам нужен?
Рассмотрим, как подключить электродвигатель с 3-мя, 4-мя и 6-ю проводами.
Посмотрите на мотор. С левой стороны находятся два провода – они не используются. Зачастую производитель окрашивает их в белый цвет. Для наглядности посмотрите на фото ниже:
Оранжевые стрелки указывают на провода красного и коричневого цветов. Это выводы статора. Синие стрелки показывают на провода, ведущие к щеткам ротора. Эти четыре провода нужны для подключения двигателя от стиралки.
У разных производителей цвет проводки может меняться. Поэтому используйте тестер для точной проверки.
Измеряйте сопротивление каждого провода для поиска его пары. Зачистите контакты и подсоедините к ним щуп тестера. Зафиксируйте показания. Далее прозванивайте все провода по очереди, пока у каждого не появится пара.
Подсоединение двигателя от стиральной машины – дело не сложное. Вам не пригодятся пусковые обмотки и конденсаторы, достаточно знать, как правильно подключить соединения.
Для этого:
- Соедините концы проводов от статора и ротора. Обязательно изолируйте место контакта.
Обязательно изолируйте место контакта.- Остальные два провода подсоедините к источнику напряжения 220 Вольт.
Будьте осторожны! Во время подключения к электричеству произойдет запуск (включение) двигателя от стиральной машины. При этом он может сильно вибрировать, поэтому заранее обеспечьте мотору безопасное расположение.
Подключение прошло успешно. Если вам нужно изменить направление вращения, поменяйте местами провода, ведущие к ротору. Смотрите схему на фото:
Этот вариант запуска подходит для деталей современных СМА. Как же подключить электродвигатель от старой стиральной машины? Работа кропотливее, чем в первом случае. Понадобятся реле пуска и кнопка без фиксации.
- Настройте тестер в режим измерения сопротивления.
- Прикладывайте щупы к обмоткам мотора, сравнивая показания. Нужно отыскать парные обмотки.
Важно понимать, что рабочая обмотка всегда показывает сопротивление меньше, чем пусковая.
По такой схеме подключается асинхронный двигатель стиральной машины:
Разберем подробнее, как по схеме подключить мотор СМА. Для этого расшифруем условные обозначения:
- SB обозначается кнопка-включатель. Она позволяет подключить к сети питания обмотку.
- ПО – это пусковая обмотка, позволяющая создавать крутящий момент. Вы можете его скоординировать в одну из сторон.
- ОВ – рабочая обмотка или обмотка возбуждения. Создает магнитное поле для вращения.
Вам нужно подать электричество на обмотку возбуждения. Для этого напрямую подключите ее к сети 220 Вольт. Кратковременное питание подается и к пусковой обмотке, только с помощью кнопки (SB).
Теперь вы знаете, как включить мотор (двигатель) от стиральной машины. Для его запуска нужно нажать кнопку. Изменение направления вращения происходит по предыдущему принципу – провода меняются местами.
Рабочий мотор от СМ можно применить в хозяйственных нуждах. Решили выложить двор плиткой? Изготовьте самодельный вибростол.
Вам понадобится одна плита, закрепленная подвижными деталями к основе. Запуск электродвигателя от стиральной машины будет способствовать движению плиты. Выпуская воздух из бетона, можно улучшить качество плитки, сделать ее прочнее и долговечнее.
Также можно сделать бетономешалку, только дополнительно понадобится еще бак. Внутрь бака устанавливаются металлические лопасти в виде буквы «П». Сливное отверстие закрывается. Как подключить двигатель стиральной машины к самодельной бетономешалке, можно увидеть на видео:
Если вы немного разбираетесь в технике и имеете желание что-то сделать своими руками, тогда вы найдете применение мотору. Как запустить двигатель от стиралки, вы уже знаете, поэтому приступайте к работе. Видео по теме вам поможет:
Схема подключения электродвигателя через конденсатор
Содержание
- 1 ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОГО ДВИГАТЕЛЯ В ОДНОФАЗНУЮ СЕТЬ
- 2 Схемы подключения
- 2.1 Схема с пусковым конденсатором
- 2.2 Схема с рабочим конденсатором
- 2. 3 Комбинированная схема с двумя конденсаторами
- 3 Подключение к однофазной сети
- 4 Однофазный двигатель с ассиметричным магнитопроводом статора
- 5 Подключение двигателя ДАСМ-2УХЛ4
- 6 Схемы подключения однофазных асинхронных двигателей
- 6.1 С пусковой обмоткой
- 6.2 Конденсаторный
- 6.2.1 Схема с двумя конденсаторами
- 6.2.2 Подбор конденсаторов
- 6.2.3 Изменение направления движения мотора
- 7 Подключение
- 8 Как проверить двигатель перед запуском
3 Комбинированная схема с двумя конденсаторамиПОДКЛЮЧЕНИЕ ТРЕХФАЗНОГО ДВИГАТЕЛЯ В ОДНОФАЗНУЮ СЕТЬ
В результате имеем агрегат малой мощности 1,5 Вт.
Ротор представлен барабаном силумина с медными прожилками.
Без вольтметра со стрелкой не обойтись.
На выходе силовых контактов происходит включение электрического двигателя, параллельно присоединяется вход на вольт. Что касается подключения однофазного двигателя, одна катушка обычно имеет большее сопротивление.
Подключение электродвигателя к однофазной сети В Обычно для подключения к однофазной сети В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, так как для этого просто требуется вставить вилку большинство бытовых насосов оснащены стандартной вилкой Шуко в розетку Иногда требуется подключение трехфазного электродвигателя к сети В если, например, нет возможности провести трехфазную сеть. Прозваниваем обмотки.
Их можно использовать в других конструкциях: изготовить самодельные станки, электронасосы, газонокосилки, вентиляторы. Сумма с сопротивлением рабочей обмотки равняется первому пункту списка. Коллекторный вариант Универсальность этого двигателя заключается в том, что он имеет возможность получать энергию от преобразователей переменной или постоянной разновидности тока.
Функциональная схема частотно-регулируемого привода В зависимости от функционала частотные преобразователи реализуют следующие методы регулирования асинхронным электродвигателем: скалярное управление; векторное управление.
Обмотки в моторах изготавливаются с разделением на несколько выводов. Точки, сопротивление между которыми составляет единицы или доли ом близко к нулю , являются выводами одной обмотки. Способы подключения электродвигателей Способы подключения электродвигателей Вначале рассмотрим разницу между устройствами и вольт.
Но практики оперируют только пусковой и рабочей обмотками. От того, выберем мы один или другой, будет зависеть в какую сторону начнет вращаться двигатель. В промышленности они применяются в заводских станках, вентиляторах, компрессорах, насосах, лебёдках для поднятия и перемещения груза.
Давайте пойме отличие синхронных двигателей от асинхронных. Но вот в том случае, если вам потребуется подключить такой электрический двигатель в бытовую сеть, придётся использовать маленькую хитрость. С включенным конденсатором на обмотке запуска.
Как быстро и просто подключить трехфазный двигатель в однофазную сеть DuMA8819
Схемы подключения
Схемы подключения однофазных электродвигателей через конденсатор
Варианты подключения двигателя через конденсатор:
- схема подключения однофазного двигателя с использованием пускового конденсатора;
- подключение электродвигателя с использованием конденсатора в рабочем режиме;
- подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.
Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно.
Схема с пусковым конденсатором
Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться. Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.
Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты.
Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор.
Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.
Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.
В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД.
Пусковые характеристики остаются хорошие.
Схема с рабочим конденсатором
Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.
Комбинированная схема с двумя конденсаторами
Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим.
Подключение к однофазной сети
Для подключения трёхфазного электродвигателя 380В к однофазной сети 220В чаще всего используется схема с фазосдвигающими конденсаторами (пусковыми и рабочими). Без конденсаторов двигатель может и запустится, но только без нагрузки, и придется при запуске крутануть его вал от руки.
Проблема состоит в том, что для работы АД нужно вращающееся магнитное поле, которое нельзя получить от однофазной сети без дополнительных элементов. Но подключив одну из обмоток через дроссель, можно сдвинуть фазу напряжения до -90˚ а с помощью конденсатора на +90˚ относительно фазы в сети. Подробнее вопрос сдвига фаз мы рассматривали в статье: https://samelectrik.ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.
Чаще всего для сдвига фаз используют именно конденсаторы, а не дроссели. Таким образом получают не вращающееся, а эллиптическое. В результате вы теряете около половины мощности от номинала. Однофазные АД работают при таком включении лучше, за счет того, что у них обмотки изначально рассчитаны и расположены на статоре для такого подключения.
Типовые схемы подключения двигателя без реверса для схем звезды или треугольника вы видите ниже.
Резистор на схеме ниже нужен для разрядки конденсаторов, так как после отключения питания на его выводах останется напряжение и вас может ударить током.
Ёмкость конденсатора для подключения трёхфазного двигателя к однофазной сети вы можете выбрать исходя из таблицы ниже. Если вы наблюдаете сложный и затяжной запуск — зачастую нужно увеличить пусковую (а иногда и рабочую) ёмкость.
Или посчитать по формулам:
Если двигатель мощный или запускается под нагрузкой (например, в компрессоре) — нужно подключить и пусковой конденсатор.
Чтобы упростить включение вместо кнопки «РАЗГОН» используют «ПНВС». Это кнопка для запуска двигателей с пусковым конденсатором. У неё три контакта, на два из них подключается фаза и ноль, а через третий – пусковой конденсатор. На лицевой панели расположено две клавиши — «ПУСК» и «СТОП» (как на автоматах АП-50).
Когда вы включаете двигатель и нажимаете первую клавишу до упора, замыкаются три контакта, после того как двигатель раскрутился, и вы отпускаете «ПУСК», средний контакт размыкается, а два крайних остаются замкнутыми, из цепи выводится пусковой конденсатор.
При нажатии кнопки «СТОП» все контакты разомкнуться. Схема подключения при этом почти аналогична.
Подробно о том, что такое и как правильно подключить ПНВС, вы можете посмотреть в следующем видео:
Схема подключения электродвигателя 380В к однофазной сети 220В с реверсом изображена ниже. За реверс отвечает переключатель SA1.
Обмотки двигателя 380/220 соединяют треугольником, а у двигателей 220/127 – звездой, так чтобы напряжение питания (220 вольт) соответствовало номинальному напряжению обмоток. Если всего три выхода, а не шесть, то вы не сможете изменять схемы подключения обмоток без вскрытия. Здесь есть два варианта:
- Номинальное напряжение 3х220В — вам повезло, и используйте приведенные выше схемы.
- Номинальное напряжение 3х380В — вам меньше повезло, так как двигатель может плохо запускать или вообще не запускаться если подключать его в сеть 220В, но стоит попробовать, возможно работать будет!
Но при подключении электродвигателя 380В на 1 фазу 220В через конденсаторы есть одна большая проблема — потери мощности.
Они могут достигать 40-50%.
Главным и действенным способом подключения без потери мощности является использование частотника. Однофазные частотные преобразователи выдают на выходе 3 фазы с линейным напряжением 220В без нуля. Таким образом вы можете подключать двигатели до 5 кВт, для большей мощности просто очень редко встречаются преобразователи, способные работать с однофазным вводом. В этом случае вы не только получите полную мощность двигателя, но и сможете полноценно регулировать его обороты и реверсировать его.
Теперь вы знаете, как подключить трехфазный двигатель на 220 и 380 Вольт, а также что для этого нужно. Надеемся, предоставленная информация помогла вам разобраться в вопросе!
Материалы по теме:
- Подключение магнитного пускателя на 380 и 220в
- Как собрать трехфазный щит
- Как выбрать частотный преобразователь
Однофазный двигатель с ассиметричным магнитопроводом статора
Конденсатор для электродвигателя: советы по подбору и правила подключения пускового конденсатора
Особенность конструкции заключается в наличии явно выраженных полюсов, расположенных на несимметричном сердечнике, изготовленным шихтованным способом.
Конструкция ротора короткозамкнутая, тип обмотки – «беличья клетка». В конструкции такого двигателя характерно отсутствие элементов для сдвига по фазе. Улучшение пусковой характеристики достигается добавление в конструкцию магнитных шунтов.
Недостатки этих машин
:
- Малый КПД.
- Невозможность реверсирования.
- Невысокий пусковой момент.
- Сложность операций по изготовлению магнитных шунтов.
Несмотря на наличие недостатков, однофазные асинхронные машины широко используются для конструирования бытовой техники, причина в невысокой мощности бытовой электрической сети, которой соответствует мощность однофазных асинхронных двигателей.
Однофазный двигатель может быть коллекторным или с короткозамкнутым ротором. С коллекторным двигателем все достаточно просто: два выходящих из корпуса двигателя проводочка воткнули в розетку — подключение состоялось. С подключением однофазного двигателя с короткозамкнутым ротором придется повозиться.
Все дело в определении выводов.
Параллельно рабочей обмотке (РО)
в однофазном двигателе подключается пусковая (ПО)
для создания хоть какого-то вращающегося магнитного поля.Однофазный двигатель с четырьмя выводами
имеет ПО постоянного подключения. Она действует в паре с основной, не отключаясь, только подключение делается через (Рис.а). Схема подключения такого однофазного двигателя очень удобна, так как все проводочки легко доступны, их можно с помощью переключателя менять местами для выполнения (Рис.а1). Определяются они без особого труда: вызвонить омметром и найти прозванивающиеся пары.
Например, омметр определил замкнутую цепь первого вывода со вторым, а третьего — с четвертым. Значит, 1 и 2 — одна обмотка, 3 и 4 — другая. Четвертый провод соединяем со вторым (или первый с третьим, все равно) — это общий. не имеют значения. Далее все подключение по рисунку а или а1.
Немного сложнее разобраться с двигателем с тремя выходящими жилами
. В таких случаях ПО подключается кратковременно: двигатель раскрутился, и она отключается, иначе сгорит.
Как происходит подобная коммутация?
Для этого придумали пуско-защитное реле
. Функция его заключается не только в подключении ПО, но и для создания ее оптимального времени отключения.
Во время запуска через электромагнитную катушку
проходит большой ток. В этот момент ее сердечник втягивается и воздействует на контакт, управляющий ПО (Рис, 1 и 2). После запуска ток падает, отпускается сердечник, пусковая цепь разрывается.При межвитковом замыкании
в рабочей обмотке ток постоянно высокий, ПО остается в работе, двигатель задымился. Для защиты вмонтировано тепловое реле с биметаллической пластиной, отключающее Х3 от сети.
Если двигатель в течение короткого времени то включится, то отключится, значит, срабатывает тепловая защита
Причина или в межвитковом замыкании, или в пониженном (повышенном) напряжении сети.
Обратите внимание на странный, на первый взгляд, рисунок 3. Это крышка от пуско-защитного аппарата, на которой указана маркировка подключаемых к нему проводов и обозначена стрелка
С маркировкой все понятно — концы не перепутать при подключении.
А вот стрелка указывает на положение релюшки в пространстве
: она всегда должна быть обращена вверх. Будучи еще начинающим электриком, я ремонтировал стиральную машину. Перевернул ее вверх дном. Оказалось, всего-то надо ремень заменить. Заменил, попробовал включить — заработала… и задымилась, двигатель сгорел.
Уже спустя некоторое время узнал, что на перевернутой релюшке контакт остается замкнутым, тогда как в нормальном положении под силой тяжести после отключения катушки он отпадает вниз. А у меня как раз в перевернутой машине оказался внизу. Просто надо было для пробного включения перевернуть аппарат, чтобы стрелка вновь показывала наверх.
Как же выполняется подключение однофазного двигателя с неизвестными тремя проводами
? Сопротивление ПО (Х1-Х3) в несколько раз больше сопротивления РО (Х2-Х3). Х3 выходит от места соединения ПО и РО (см. Рис. б).
Сначала промаркируем жилы, чтоб не запутаться (те же Х1, Х2 и Х3). Замеряем сопротивление, например, между Х1 и Х2, получилось, скажем, 60 Ом.
Замерили Х1-Х3 — 45 Ом. Между Х2 и Х3 — только 15. Все это записали.
Смотрим самое большое (60) — общее всех обмоток. 15 — рабочая обмотка, 45 — пусковая. Находим тот проводок, с которым остальные два показывают 15 и 45 Ом. Это будет наш Х3.
Можно открыть крышку двигателя и визуально определить ПО: она намотана более тонким сечением.
Вот, пожалуй, и все!
Подключение двигателя ДАСМ-2УХЛ4
Схема подключения электродвигателя стиральной машины
Если выводов четыре, они звонятся попарно.
Теоретически 5-ти концов достаточно, чтобы обеспечить 2 скорости полюсопереключаемость и два направления смена направления тока в возбуждающей обмотке. Надо выяснить схему подключения обмоток двигателя, имхо она не такая как на рис 1 и рис 2 Предполагаю, что это схема, указанная в п В — рис 3. Тогда поле получается круговым и элеткромагнитный момент машины не имеет пульсаций с удвоенной частотй сети.
Она на втором рисунке. Это необходимо, так как после разгона она только снижает КПД.
К недостаткам этих двигателей следует отнести также отсутствие возможности реверсирования при обычном исполнении. На рис.
Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Подшипниковые щиты двигателей бытового назначения, как правило, изготовляются литьем под давлением из сплава алюминия или цинка. Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. А если еще и делать это с умом… Куратора Приморского океанариума.
Это необходимо, так как после разгона она только снижает КПД. Обмоток, видимо, 4: медленная прямого вращения, медленная обратного вращения и две быстрых обмотки, подключаемых в режиме отжим. Без них мотор гудит, но не запускается если подключить его по схеме, описанной выше. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора.
Схема подключения однофазного двигателя через конденсатор При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения.
У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии. Ha данной странице обсуждают аирут71в2ухл4 конденсаторный схема подключения.
Двигатель представляет собой явнополюсную машину с сосредоточенными обмотками, расположенными на полюсах, и короткозамк-нутыми витками на части полюсов. Особенности конструкции для бытовых приборов В асинхронных двигателях бытового назначения широко применяют для листов статора и ротора горячекатаные слабо- легированные стали марок , ГОСТ Необходимый и достаточный пусковой момент создаст общепризнанная конденсаторная система пуска. Сколько концов выходит из двигателя. Экстракт алоэ — это стимулятор растительного происхождения, обладающий тонизирующим, противовоспалительным, желчегонным, слабительным, адаптогенным действием.
Подключение двигателя от стиральной машины с регулировкой оборотов.
Схемы подключения однофазных асинхронных двигателей
С пусковой обмоткой
Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.
Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»
Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.
Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).
Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):
- один с рабочей обмотки — рабочий;
- с пусковой обмотки;
- общий.
С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.
Со всеми этими
Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС
подключение однофазного двигателя
Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)
К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку
Конденсаторный
При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами.
Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).
Схемы подключения однофазного конденсаторного двигателя
Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.
Схема с двумя конденсаторами
Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится».
Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.
Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым
При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.
Подбор конденсаторов
Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:
- рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
- пусковой — в 2-3 раза больше.
Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.
Изменение направления движения мотора
Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление.
Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.
Как все может выглядеть на практике
Подключение
Для работы устройства требуется 1 фаза с напряжением 220 Вольт. Это означает, что подключить его можно в бытовую розетку. Именно в этом причина популярности двигателя среди населения. На всех бытовых приборах, от соковыжималки до шлифовальной машины, установлены механизмы этого типа.
аподключение с пусковым и рабочим кондсенсаторами
Существует 2 типа электромоторов: с пусковой обмоткой и с рабочим конденсатором:
- В первом типе устройств, пусковая обмотка работает посредством конденсатора только во время старта. После достижения машиной нормальной скорости, она отключается, и работа продолжается с одной обмоткой.
- Во втором случае, для моторов с рабочим конденсатором, дополнительная обмотка подключена через конденсатор постоянно.
Электродвигатель может быть взят от одного прибора и подключен к другому. Например, исправный однофазный мотор от стиральной машины или пылесоса может использоваться для работы газонокосилки, обрабатывающего станка и т.п.
Существует 3 схемы включения однофазного двигателя:
- В 1 схеме, работа пусковой обмотки выполняется посредством конденсатора и только на период запуска.
- 2 схема также предусматривает кратковременное подключение, однако оно происходит через сопротивление, а не через конденсатор.
- 3 схема является самой распространенной. В рамках этой схемы конденсатор постоянно подключен к источнику электричества, а не только во время старта.
Подключение электромотора с пусковым сопротивлением:
- Вспомогательная обмотка таких устройств имеет повышенное активное сопротивление.
- Для запуска электромашины этого типа, может быть использован пусковой резистор. Его следует последовательно подключить к пусковой обмотке. Таким образом, можно получить сдвиг фаз 30° между токами обмоток, чего будет вполне достаточно для старта механизма.
- Кроме того, сдвиг фаз может быть получен путем использования пусковой фазы с большим значением сопротивления и меньшей индуктивностью. У такой обмотки меньшее количество витков и тоньше провод.
Таким образом, можно получить сдвиг фаз 30° между токами обмоток, чего будет вполне достаточно для старта механизма.Подключение мотора с конденсаторным пуском:
- У данных электромашин пусковая цепь содержит конденсатор и включается только на период старта.
- Для достижения максимального значения пускового момента, требуется круговое магнитное поле, которое выполняет вращение. Чтобы оно возникло, токи обмоток должны быть повернуты на 90° относительно друг друга. Такие фазосдвигающие элементы, как резистор и дроссель не обеспечивают необходимый сдвиг фаз. Только включение в цепь конденсатора позволяет получить сдвиг фаз 90°, если правильно подобрать емкость.
- Вычислить, какие провода к какой обмотке относятся, можно путем измерения сопротивления. У рабочей обмотки его значение всегда меньше (около 12 Ом), чем у пусковой (обычно около 30 Ом). Соответственно, сечение провода рабочей обмотки больше, чем у пусковой.
- Конденсатор подбирается по потребляемому двигателем току. Например, если ток равен 1.4 А, то необходим конденсатор емкостью 6 мкФ.
Соответственно, сечение провода рабочей обмотки больше, чем у пусковой.Как проверить двигатель перед запуском
Перед тем, как запустить асинхронный двигатель в работу, желательно его проверить на работоспособность. С чего же начать?
Внешний осмотр двигателя. Проверьте, нет ли сколов, вмятин, покрутите вал двигателя. Он должен крутиться плавно и без рывков в обе стороны. Этим действием вы проверяете подшипники, на которых держится ротор двигателя. Если вал двигателя подклинивает, то на это могут быть несколько причин: разбиты посадочные места под подшипники, убитые подшипники, либо ротор затирает статор. Для того, чтобы выяснить причину, нужно будет полностью разобрать двигатель и выяснить реальную проблему. Если все ок, то двигаемся к следующему шагу.
Проверяем обмотки двигателя. Для этого берем мультиметр, ставим его на измерение сопротивления и проверяем сопротивление обмоток.
Если обмотки подключены по схеме “звезда”, то нам будет достаточно замерять сопротивление между клеммами, куда подается напряжение питания. Делается это в три этапа.
Раз.
Два.
Три.
Во всех трех случаях сопротивление должно быть одинаково. Допускается отклонение в несколько Ом.
Этими тремя действиями мы проверили обмотки нашего двигателя и убедились, что они все целые.
И заключительный шаг. Проверяем, не звонятся ли обмотки на землю. Так как все обмотки так или иначе соединяются между собой, достаточно будет встать щупом мультиметра на любую из обмоток, а вторым щупом встать на корпус двигателя. Переключатель на мультиметре поставить на измерение МОм.
В идеале должно получиться бесконечно большое сопротивление, в реале от 100 МОм и выше. Если сопротивление очень маленькое, что то около 1-10 Ом, то это означает, что какая-то из обмоток двигателя звонится на землю, что категорически недопустимо. На практике если же сопротивление меньше 1 МОм, то надо выяснить причину и устранить ее.
Скорее всего в двигатель попала влага, грязь, либо произошел пробой диэлектрика медного провода. В этом случае поможет только полная разборка и визуальное выяснение причины.
Все те же самые операции применяются и к двигателю со схемой подключения “треугольник”.
Большинство материала для статьи” асинхронный двигатель” было взято из видео ниже. Обязательно к просмотру.
Оцените статью:
Подключение однофазного электродвигателя с пуско-пусковым конденсатором
спросил
Изменено 2 года назад
Просмотрено 4к раз
\$\начало группы\$
У меня есть однофазный электродвигатель со следующей схемой подключения. На электрической схеме, к сожалению, отсутствуют детали подключения активной линии и нейтрали.
Я просмотрел несколько других схем подключения и видео, но они, кажется, противоречат друг другу. Кто-нибудь имеет опыт работы с ними и сможет объяснить, куда подключать входы переменного тока?
(линия Cap обозначает линию конденсатора)
перевод на английский язык:
Исходная схема:
Двигатель внутри:
- конденсатор 9 0030
- двигатель
- электропроводка
- однофазный
\$\конечная группа\$
1
\$\начало группы\$
Вся информация есть. Цвета проводов к двигателю предполагают, что это трехфазный двигатель, просто чтобы сбить меня с толку.
Тем не менее, желтый цвет — это пусковой переключатель, синий — вспомогательная обмотка, а красный — основная обмотка. Запустить конденсатор вверху, запустить конденсатор внизу.
Это дает следующую принципиальную схему.
Переключение позиций звеньев меняет фазы обмотки относительно друг друга, изменяя направление вращения.
Вход подключен к каждой ссылке. Чтобы уточнить, есть ли клеммы: —
1 2 3
4 5 6
, как показано на фотографии, вы должны подключиться к 3 и 6. Если ссылки вертикальные, вы должны подключиться к 5 и 6.
\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Как разрядить конденсатор двигателя
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Мне нужно снять конденсатор с конденсатора системы кондиционирования. |
Каков наилучший (самый простой) способ разрядить конденсатор перед его удалением?
| ||||
Безопасный метод разрядки конденсатора двигателя
[ad#block] Вопрос: Мне нужно снять конденсатор с конденсатора системы кондиционирования.
Каков наилучший (самый простой) способ разрядить конденсатор перед его удалением?
Этот вопрос по электрике поступил от: Кевина, домовладельца из Камберленда, Мэриленд
Ответ Дэйва:
Спасибо за вопрос по электрике, Кевин.
Кевин, Лучший способ разрядить конденсатор — использовать резистор с проволочной обмоткой. Купите в местном магазине электроники проволочный резистор на 20 000 Ом и мощностью 2 Вт. Убедитесь, что это проволочный резистор.
Убедитесь, что цепь устройства отключена. Прикрепите перемычку к каждому концу резистора с помощью зажимов типа «крокодил».
Прикрепите один свободный конец перемычки к плоскому краю стандартной отвертки с изолированной рукояткой. Присоедините последнюю перемычку к одному из выводов конденсатора. Это должно разрядить конденсатор. Оставайтесь изолированными и будьте осторожны, эти конденсаторы могут сильно ударить.
Следующие ссылки помогут вам ответить на ваш вопрос об электричестве:
Для получения дополнительной информации об электробезопасности
Электробезопасность
Домашняя электробезопасность
Новый подход к разделению детей и электричества в надежде предотвратить травмы детей от электричества.
Вам также может быть полезно:
| ||||||||
…и многое другое . Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
