Измеритель esr. Лучшие недорогие измерители ESR для проверки конденсаторов в 2024 году

Как выбрать качественный и доступный ESR-метр для тестирования конденсаторов. Какие характеристики важны при выборе прибора. Обзор топ-5 лучших бюджетных моделей ESR-метров.

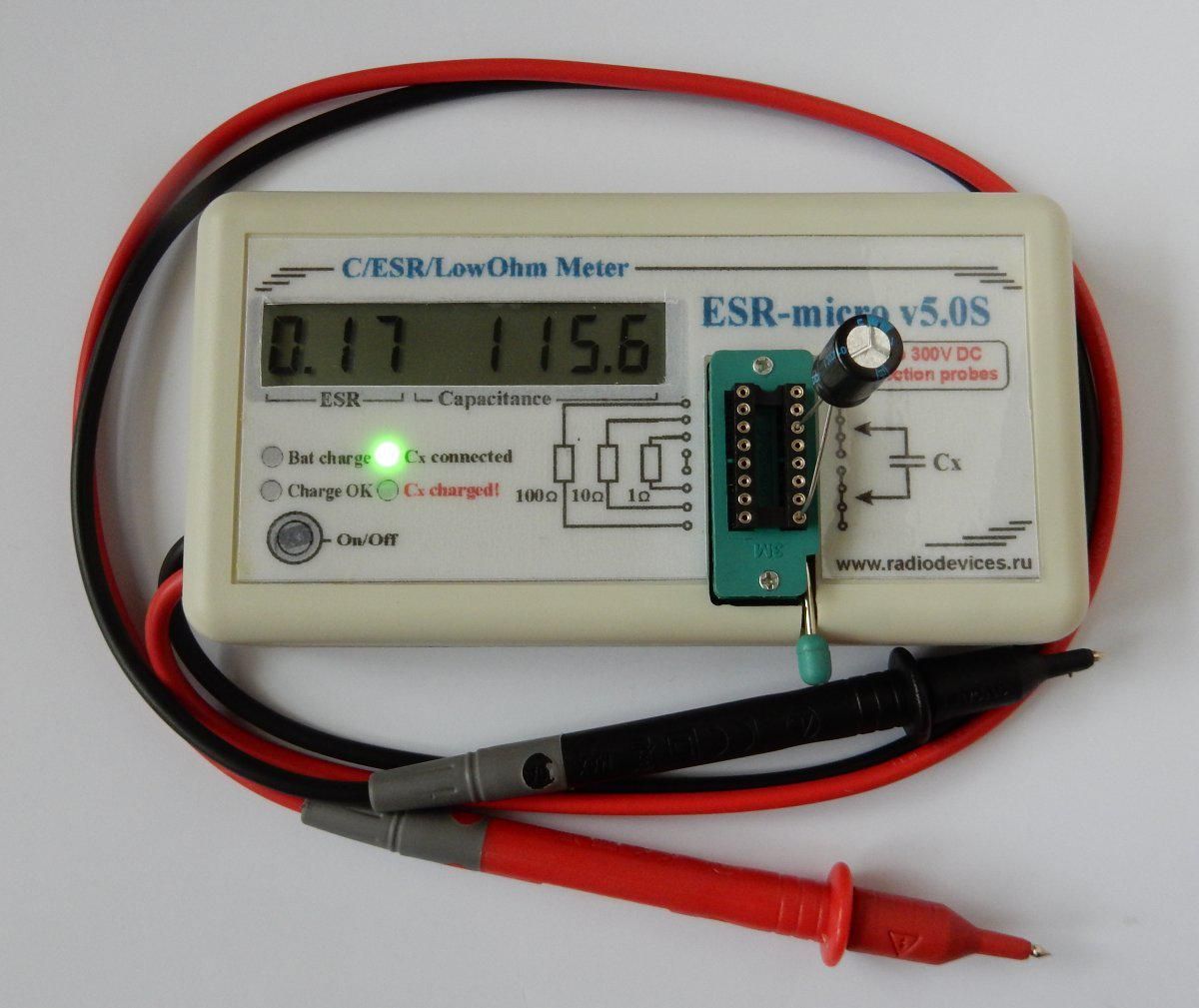

Что такое ESR-метр и зачем он нужен

ESR-метр — это прибор для измерения эквивалентного последовательного сопротивления (ESR) конденсаторов. Он позволяет выявить неисправные конденсаторы даже без их выпаивания из платы. Это очень полезный инструмент для ремонта электроники, так как обычный мультиметр не может определить неисправность конденсатора по емкости.

Основные преимущества использования ESR-метра:

• Быстрая диагностика конденсаторов прямо в схеме
• Выявление «плохих» конденсаторов с повышенным ESR
• Экономия времени на поиск неисправностей
• Возможность проверки как электролитических, так и керамических конденсаторов

На что обратить внимание при выборе ESR-метра

При выборе ESR-метра стоит учитывать следующие важные характеристики:

1. Автоматический выбор диапазона

Наличие функции Auto Range позволяет прибору самостоятельно выбирать оптимальный диапазон измерений. Это упрощает работу и исключает ошибки при ручном выборе диапазона.

2. Простая калибровка нуля

Возможность быстро откалибровать прибор на ноль одним нажатием кнопки значительно ускоряет процесс измерений.

3. Щупы с низким сопротивлением

Короткие щупы с минимальным собственным сопротивлением обеспечивают более точные измерения малых значений ESR.

4. Удобство использования

Простой интерфейс и управление позволяют быстро освоить прибор даже новичку.

5. Яркий дисплей

Четкий дисплей с хорошей видимостью под разными углами упрощает считывание показаний.

6. Измерения на частоте 100 кГц

Использование синусоидального сигнала 100 кГц соответствует стандартному методу измерения ESR производителями конденсаторов.

7. Наличие таблицы ESR

Встроенная таблица типовых значений ESR помогает быстро оценить состояние конденсатора.

8. Питание от батарей и внешнего источника

Возможность работы как от батарей, так и от сетевого адаптера повышает универсальность прибора.

Топ-5 лучших бюджетных ESR-метров

1. MESR-100 V2

Один из лучших недорогих ESR-метров по соотношению цена/качество. Имеет автоматический выбор диапазона, измерения на частоте 100 кГц, встроенную таблицу ESR. Подходит как для начинающих, так и для опытных специалистов.

2. DE-5000

Многофункциональный измеритель LCR со встроенным ESR-метром. Имеет широкий диапазон тестовых частот и автоматический режим работы.

3. Atlas ESR70

Компактный ESR-метр с функцией звуковой сигнализации для быстрого выявления неисправных конденсаторов. Имеет защиту от неразряженных конденсаторов.

4. Smart Tweezers ST5S

ESR-метр в форм-факторе пинцета для удобной работы с SMD компонентами. Имеет цветной OLED дисплей и автоматическое определение типа компонента.

5. Peak Atlas ESR70+

Усовершенствованная версия ESR70 с расширенным диапазоном измерений до 40 Ом. Имеет подсветку дисплея и улучшенную защиту от перегрузки.

Преимущества использования ESR-метра для диагностики

ESR-метр значительно упрощает и ускоряет поиск неисправностей в электронике:

• Позволяет обнаружить вздувшиеся или подсохшие конденсаторы
• Выявляет конденсаторы с повышенным ESR даже при нормальной емкости
• Дает возможность проверять конденсаторы прямо на плате
• Экономит время на выпаивание и замену подозрительных конденсаторов
• Помогает локализовать проблему в блоках питания и другой технике

Как пользоваться ESR-метром

Порядок проведения измерений ESR:

1. Включите прибор и дождитесь инициализации
2. Выполните калибровку нуля, замкнув щупы
3. Подключите щупы к выводам конденсатора
4. Считайте показания с дисплея
5. Сравните полученное значение с типовым для данного номинала

Если измеренное ESR значительно превышает норму, конденсатор считается неисправным и требует замены.

Заключение

ESR-метр — незаменимый инструмент для диагностики и ремонта электроники. Даже недорогие модели позволяют быстро и точно выявлять неисправные конденсаторы. При выборе прибора стоит обратить внимание на наличие автоматического выбора диапазона, удобство использования и возможность внутрисхемных измерений.

Использование качественного ESR-метра значительно упрощает поиск неисправностей и экономит время на ремонт. Это отличное вложение для любого специалиста по ремонту электроники.

Измеритель емкости и ESR

В наше время, когда, практически, все источники питания радиоэлектронной аппаратуры строятся по импульсным схемам, одним из наиболее востребованных приборов ремонтника есть измеритель ESR электролитических конденсаторов или ESR метр. Долгое время я проверял исправность таких конденсаторов цифровым измерителем ёмкости, заряжающим конденсаторы высокочастотной пилой. Но, так как этот прибор был изготовлен более 10 лет назад, на рассыпухе — мелкая логика и светодиодные индикаторы, — пользоваться таким устаревшим прибором, да ещё и без «настоящего» измерителя ЭПС, считаю сейчас даже просто морально некошерным. Поэтому, с момента освоения прошивки современных микропроцессоров, я всё время мечтал о схеме, отвечающей требованиям нашего времени — минимум деталей, современная элементная база и схемное решение, одновременное отображение значения C и ESR на LCD, никаких реле, рубильников и прочей лабуды, требующей лишних движений. И вот, наконец-то, после многих лет просмотра не одного десятка схем (и всё не то) описание такого прибора мне попалось. Журнал «Радио» №6 за 2010 год, страница 19 — в это схемотехническое и программное решение я влюбился с первого взгляда 🙂 Популярный МК ATtiny2313, LCD индикатор в две строки по восемь символов, простая и понятная измерительная часть, хорошая программная поддержка. Всё — делаю!

Но, как всегда — редко бывает такая схема, которую я повторяю 1:1, — беру в руки красную пасту, и, а-ля школьный учитель, начинаю энергично вычёркивать со схемы лишние фрагменты. Автономное питание — убираем, так как прибор будет работать в помещении от сетевого адаптера, оставляю только разъём для его подключения. Автоматическое отключение источника питания от схемы и его квазисенсорное включение — вычёркиваем — это нерациональное пижонство. Подключение к компу через СОМ-порт — убираем — какой дурак будет включать целый компьютер ради замера ёмкости одного конденсатора, что и так отображается на ЖКИ прибора; подсветку индикатора делаю постоянно включенной. Итого — схема «похудела» процентов на 25 🙂 Кроме того, после внимательного чтения описания и вникания в принцип работы измерителя была обнаружена и одна ошибка на схеме — источники тока двух поддиапазонов измерения оказались перепутаны между собой — исправляем. ..
Вот так и будем собирать. Ниже представлена схема ESR измерителя:

Естественно, считаю очень экстравагантным решение автора использовать на одной плате современную импортную базу одновременно с устаревшей отечественной, да ещё и с не самыми лучшими параметрами (КС133 не выдерживают никакой критики). Поэтому сразу решаю, что вместо КТ3107 буду ставить 2SA733, а стабилитроны возьму BZX 3V3 (хотя поставил BZX 3V9). ЖКИ также будет не указанный в схеме (такого найти не получилось), а более популярный WH0802А фирмы Winstar. Печатную плату развожу, руководствуясь размерами индикатора — по его ширине и высоте (высокие детали ложу горизонтально, электролиты применяю с уменьшенной высотой корпуса), регулятор контрастности в подобных устройствах я всегда распаиваю прямо на выводах самого индикатора. Таким образом, плата вышла размерами 6х6 см, монтаж по высоте равен высоте индикатора (около 1 см). Собранная плата с индикатором легко поместится в пачку от сигарет.

Настройка ESR

О, это отдельный разговор. .. Прочитав статью, создаётся мнение, что схему сможет настроить только инженер-программист в лаборатории с высокоточными приборами. Судите сами — автор предлагает настроить источники тока по миллиамперметру, гарантирующему точность в две цифры после запятой. Затем – делитель напряжения по вольтметру такой же точности (естественно подразумевается, что в этой точности нет ничего общего с «точностью» китайских показометров). Потом эти измеренные значения надо занести в текст неоткомпилированной программы, перегнать её в машинный код и зашить с этими поправками в МК. Нормально? Но, к счастью, автор очень подробно описал принцип работы своего устройства, почитав которое доходит, что сие чудо высокого полёта современной инженерной мысли может настроить и любой Ивашка с Дворца пионеров и даже вообще без всяких приборов. Всё, закрываем журнал и настраиваем так, как получилось у меня.

Включаем собранный прибор с прошитым и установленным на плату МК. Первым делом крутим регулятор контрастности до появления на экране ЖКИ чёткой надписи в две строки. Если её нет — проверяем монтаж в части сопряжения МК с ЖКИ и подачи питания на оба самых дорогих элемента этого устройства. А также правильность прошивки МК — не забываем про фузы – для PonyProg так:

Нажимаем на плате возле МК кнопку «Калибровка» — в прошивку внесётся поправка на скорость срабатывания входной части измерителя.
Следующий этап. Нам понадобится несколько новых электролитических конденсаторов высокого качества (не обязательно Low Esr) ёмкостью 220…470 мкФ разных партий, лучше всего — на разные напряжения (16в, 35в, 50в…). Подключаем любой из них к входным гнёздам прибора и начинаем подбирать резистор R2 в пределах 100…470 Ом (у меня получилось 300 Ом; можно применить временно цепочку постоянный+подстроечный) так, чтобы значение ёмкости на экране ЖКИ примерно было похоже на номинал конденсатора. К большой точности пока что стремиться не стОит — ещё будет корректироваться; затем проверить и с другими конденсаторами.

Дальше настраиваем измеритель ESR. Эх, придётся снова раскрыть журнал «Радио» — №7 за 2010 год стр.22 — там имеется табличка с типовыми значениями этого параметра для разных конденсаторов. Или же воспользоваться вот этой, найденной на бескрайних просторах Интернета. Кстати, такую табличку, при желании, можно будет приклеить в качестве шпаргалки на корпус будущего прибора под дисплеем. Как пользоваться такой табличкой, я думаю, понятно — скажем, получается, что типовое ЭПС конденсатора 100 мкФ на 35в находится где-то в районе 0,32 Ом:

В следующей табличке указаны максимальные значения ЭПС для электролитических конденсаторов. Если у измеряемого конденсатора оно будет заметно выше, то его уже нельзя использовать для работы в сглаживающем фильтре выпрямителя:

Подключаем конденсатор 220 мкФ и, незначительным подбором сопротивления резисторов R6, R9, R10 (на схеме и на моём сборочном чертеже обозначены со звёздочками), добиваемся показаний Esr, близких к табличным. Проверяем на всех имеющихся заготовленных эталонных конденсаторах, в т. ч. уже можно использовать и конденсаторы от 1 до 100 мкФ (не обращая пока что внимания на показания измерителя ёмкости).

Так как для измерения ёмкости конденсаторов от 150 мкФ и для измерителя ЭПС применяется один и тот же участок схемы, после подбора сопротивления этих резисторов несколько изменится точность показаний измерителя ёмкости. Теперь можно подстроить ещё сопротивление резистора R2, чтобы эти показания стали точнее. Другими словами, Ваша задача — подбирая сопротивление R2 — уточнить показания измерителя ёмкости, подстраивая резисторы в делителе компараторов — уточнить показания ESR-метра. Причём, приоритет надо отдавать измерителю ESR. О больших же ёмкостях — я думаю, каждый понимает, что если в аппарате установлен конденсатор на 1000 мкФ, то он будет работать хоть при ёмкости 950 мкФ, хоть при ёмкости 1100 мкФ — поэтому уделять внимание особой точности измерению ёмкости таких конденсаторов вряд ли целесообразно.

Тут может возникнуть вопрос — а нельзя ли вообще сразу и очень точно настроить измеритель ESR, подключая к его входу низкоомные высокоточные резисторы, калибруя прибор по ним? Нет, как раз это не тот случай — так можно настроить разного рода простые аналоговые измерители ЭПС, представляющие собой, грубо говоря, омметры «с наворотами». В этом же приборе используется способ измерения, основан на зарядке конденсатора током, — резистор же, понятное дело, заряжаться не может

Осталось настроить измеритель ёмкости конденсаторов диапазона 0,1…150 мкФ. Так как для этого в схеме предусмотрен отдельный источник тока, измерение ёмкости таких конденсаторов можно сделать очень точным. Подключаем конденсаторы малой ёмкости к входным гнёздам прибора и, подбором сопротивления R1 в пределах 3,3…6,8 кОм (у меня получилось 4,3к) добиваемся максимально точных показаний. Этого можно достичь, если в качестве эталонных применить не электролиты, а высокоточные конденсаторы К71-1 ёмкостью 0,15 мкФ с гарантированным отклонением 0,5 или 1%, подключая их как по одному, так и параллельными «батареями».

На этом настройка прибора закончена, можно поместить его в корпус и использовать по назначению

Ниже вы можете скачать печатную плату в формате LAY, сборочный чертеж и прошивку

DesAlex, исходная версия измерителя: Радио — №7, 2010г.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DD1	МК AVR 8-бит	ATtiny2313	1		Поиск в магазине Отрон	В блокнот
DA1	Компаратор	LM393-N	1		Поиск в магазине Отрон	В блокнот
DA2	Линейный регулятор	LM78L05	1		Поиск в магазине Отрон	В блокнот
VT1, VT2	Биполярный транзистор	КТ3107Л	2	2SA733	Поиск в магазине Отрон	В блокнот
VT3	MOSFET-транзистор	IRF530	1		Поиск в магазине Отрон	В блокнот
VD1, VD2	Стабилитрон	КС133Г	2	BZX 3V3	Поиск в магазине Отрон	В блокнот
VD3, VD4	Выпрямительный диод	1N4007	2		Поиск в магазине Отрон	В блокнот
HG1	LCD-дисплей	MT-08S2A	1	WH0802А	Поиск в магазине Отрон	В блокнот
C1, C3	Электролитический конденсатор	100мкФ 16В	2		Поиск в магазине Отрон	В блокнот
C2, C4	Конденсатор	22 пФ	2		Поиск в магазине Отрон	В блокнот
C5-C8	Конденсатор	0. 1 мкФ	4		Поиск в магазине Отрон	В блокнот
R1	Резистор	3.3…6.8 кОм	1		Поиск в магазине Отрон	В блокнот
R2	Резистор	100…470 Ом	1		Поиск в магазине Отрон	В блокнот
R3, R4	Резистор	2 кОм	2		Поиск в магазине Отрон	В блокнот
R5, R7, R12, R13	Резистор	3 кОм	4		Поиск в магазине Отрон	В блокнот
R6	Резистор	33 кОм	1		Поиск в магазине Отрон	В блокнот
R9	Резистор	1. 1 кОм	1		Поиск в магазине Отрон	В блокнот
R10	Резистор	1.3 кОм	1		Поиск в магазине Отрон	В блокнот
R16	Резистор	82 кОм	1		Поиск в магазине Отрон	В блокнот
R17	Резистор	22 кОм	1		Поиск в магазине Отрон	В блокнот
R19	Подстроечный резистор	10 кОм	1		Поиск в магазине Отрон	В блокнот
R20	Резистор	100 Ом	1		Поиск в магазине Отрон	В блокнот
ZQ1	Кварцевый резонатор	20 МГц	1		Поиск в магазине Отрон	В блокнот
						Добавить все

^{Скачать список элементов (PDF)}

Теги:

• ESR-метр
• Микроконтроллер
• AVR
• LCD
• Sprint-Layout

T4 тестер LCR метр измеритель ESR,ёмкости,индуктивности

Главная → Генераторы, ESR- метры, тестера компонентов,частотомеры, USB- доктора → T4 тестер LCR метр измеритель ESR,ёмкости,индуктивности

Описание:
Последняя версия программного обеспечения прибора M328 1,2015 с расширенным функционалом.

Чип: Atmega328

Большой ЖК-дисплей с подсветкой, 2,128 * 64,

Ток потребления в ожидании 2 мА .

Питание от батареи 9 В (не входит в комплект)

Параметры:

Сопротивление: 0,1 Ом разрешение, максимум 50M Ом

Конденсатор: 25pf — 100000 мкФ

Индуктивность: 0,01 mHr — 20 Hr

Описание работы:

(перевод с китайско-английского автоматический)

1: автоматическое обнаружение NPN и PNP транзисторов, n-канальный и p-канальный MOSFET, диод (включая двойной диод), тиристорный, транзистор, резистор, конденсатор и другие компоненты
2: автоматическая проверка штифта элемента и дисплей на ЖК-дисплее

3. Может обнаруживать транзистор, защита MOSFET, коэффициент усиления диода и основание, чтобы определить излучатель транзистора, прямое смещенное напряжение
4: Измерьте емкость ворот и ворот порогового напряжения MOSFET
5: Используйте жидкокристаллический дисплей 12864 с зеленой подсветкой
Технические характеристики: для справки
1, однокнопочное управление, автоматическое отключение.
2, только ток выключения 20nA.
3, автоматическое обнаружение NPN, PNP биполярных транзисторов, N-каналов и P-каналов MOS FET, JFET, диодов, двух диодов, тиристоров, однонаправленный и двунаправленный тиристоров малой мощности.
4, автоматическая идентификация компонентов.
5, измерение коэффициента усиления тока биполярного транзистора и порогового напряжения base-излучателя.
6, с помощью порогового напряжения и коэффициента усиления тока для идентификации транзисторов Дарлингтона.
7, может обнаруживать биполярные транзисторы и защитные диоды МОП-транзисторы.
8, измерение порогового напряжения ворот MOS FET и емкости ворот.
9, может одновременно отображаться два резистора и символ резистора. Отображаться справа с десятичная система стоимости 4. Символ сопротивления с обеих сторон показывает контактный номер. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель не переносится в экстремальное положение, мы можем различить середину и оба конца штифта.
10, измерение сопротивления Разрешение 0,1 Ом, 50 м Ом может быть измерены.
11, может измерять емкость 30 pf-100mf, разрешение 1pF.
12,2 мкФ больше конденсаторов может одновременно измерения эквивалентного последовательного сопротивления ESR значения. Два может быть отображена с десятичная система соотношение цена/качество, разрешение 0,01 Ом.
13, может быть в правильном порядке, и символ диода отображает два диода, и дает диод прямое напряжение.
14. Светодиодный индикатор обнаружен, так как выше прямое напряжение диода. Светодиодный модуль обозначен как два диода.
15, eeverse Разрывное напряжение составляет менее 4,5 V зенеровский диод может быть определен.
16, можно измерить одну диодную обратную емкость. Если биполярный транзистор, соединенный с основанием и коллектором или излучателем штифта, он может измерить емкость коллектора или соединения излучателя.
18 можно получить с помощью одного измерительного Выпрямительного моста.

Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно, что измеритель будет поврежден!!!

1 500 руб

← GM 328A тестер транзисторов, измеритель ёмкости, ESR, напряжения. Генератор частоты.

11 Лучший дешевый измеритель ESR (для Easy Bad Caps Testing 2023)

Ищете лучший измеритель ESR, но не хотите идти на компромисс в отношении качества и низкой цены. Тогда вы находитесь в правильном месте. В этом посте мы познакомимся с лучшим дешевым измерителем ESR, который не только имеет приличную цену, но и отличается высоким качеством.

Измеритель ESR — это устройство, которое мы можем использовать для обнаружения неисправного конденсатора. Теперь конденсатор может быть вне цепи или внутри печатной платы, измеритель ESR предназначен для точного измерения его значения ESR. А по измеренному значению ESR мы можем сказать, неисправен конденсатор или нет, сравнив его с имеющейся таблицей ESR.

2022 Лучший измеритель ESR, MESR-100 V2 с БЕСПЛАТНОЙ доставкой

Идеальное устройство для проверки и выявления неисправных конденсаторов без отпайки, что сэкономит вам много времени и сделает вашу работу более эффективной.

Проблема в том, что многие новички действительно не знают, на что обращать внимание при покупке ESR-метра, и каким-то образом становятся жертвами некачественной продукции.

Они не знают, на какие параметры обращать внимание и как определить из множества моделей и устройств, представленных на рынке, настоящую нарушающую сделку.

Привет, я Аббас. Я инженер-электронщик, и в этом посте я постараюсь поделиться своими знаниями об измерителях ESR, о том, как выбрать лучший измеритель ESR, что это такое, как мы можем использовать его для внутрисхемного тестирования и многое другое.

Содержание

Выбор правильного и лучшего измерителя ESR

ESR — это сокращение от эквивалентного последовательного сопротивления. И устройство, которое мы используем для измерения этого значения, называется ESR-метр. Какой умный с моей стороны 😀 Но более простыми словами не объяснить.

В любом случае, когда конденсатор неисправен, в этом случае нельзя доверять использованию измерителя емкости или мультиметра, потому что даже неисправный конденсатор имеет значение емкости, равное его записанному значению. В этом случае единственным человеком, которому мы можем доверять, является измеритель ESR, потому что у неисправного конденсатора значение ESR изменилось, когда вы сравниваете его со значением, указанным производителем.

Параметры, на которые следует обращать внимание при выборе лучшего измерителя ESR

К счастью, в измерителе ESR есть несколько технических параметров, и это очень большой плюс. Когда все просто, решение о покупке принять проще. Итак, давайте подробно поговорим о некоторых параметрах, которые мы получили для этого парня.

а. Auto Range

Автоматический диапазон означает, что вы подключаете устройство, которое хотите протестировать (DUT), т. е. в этом случае конденсатор, измеритель автоматически устанавливает свой диапазон в соответствии с тестируемым устройством. Вам не нужно устанавливать диапазон вручную. Проблема с ручным ранжированием заключается в том, что оно подвержено человеческим ошибкам. Например, если вы новичок в этой области, вы, вероятно, сделаете ошибки при выборе диапазона, и поверьте мне, вы сделаете много ошибок. Таким образом, чтобы избежать таких ошибок, автоматический измеритель диапазона автоматически делает это за вас.

б. Простая настройка нуля

При использовании измерителя ESR первое, что вам нужно сделать, это установить измеритель на нулевую опорную точку. И всегда хорошо иметь на глюкометре функцию, которая делает это автоматически, просто нажав на нем одну кнопку.

в. Щупы с низким сопротивлением

Очень важно учитывать этот момент. Вы увидите на рынке, что почти каждый измеритель ESR будет иметь короткие зонды. И причина коротких щупов в том, что значения ESR чертовски малы, поэтому нам нужно избегать любого внешнего сопротивления щупа, насколько это возможно. Таким образом, чем короче зонды, тем лучше измеритель.

Сейчас могут быть счетчики с длинными щупами, но тогда и за это придется платить намного больше. Это зависит от вашего бюджета и требований, но обычно нам не нужны профессиональные счетчики такого уровня, если мы делаем ремонт или просто развлекаемся с электроникой.

д. Простота использования

Это необходимая функция. Никто не любит измеритель, который нуждается в обучении. Вы должны искать счетчик, который прост в использовании, чтобы человеческие ошибки могли быть устранены до возможного уровня. Иногда ответственность за ошибки в измерениях лежит полностью на нас, и в большинстве случаев причина заключается в неправильном использовании приборов. Поэтому убедитесь, что счетчик, который вы решили купить, прост в эксплуатации, в нем нет ничего сложного.

эл. Яркий дисплей

Я мало что о вас знаю, но если вы тотальный ремонтник и постоянно заняты ремонтом устройств, то хороший яркий дисплей сэкономит вам гораздо больше времени, чем вы сейчас можете себе представить.

Поделюсь своим опытом, купил когда-то мультиметр с нормальным дисплеем. Я был молод, и у меня не было достаточно денег, поэтому я купил его (как будто я теперь чертов миллионер :D). В любом случае, это было так неприятно, когда иногда я подключал датчики и не мог правильно прочитать дисплей. Поэтому я должен снова подключить щупы и установить мультиметр под углом, при котором я могу правильно его прочитать. Итак, суть в том, что вам нужен дисплей, который можно читать под любым углом и при любом освещении.

ф. Синусоидальная волна 100 кГц для измерений

Это стандартный метод, используемый производителями для измерения значения ESR во время производства, поэтому лучший измеритель ESR, который вы покупаете, должен использовать этот метод, иначе возникнет конфликт между значением, измеряемым вашим измерителем, и измеренное производителем значение.

г. Дружественный пользовательский интерфейс

Это не помеха, но хороший пользовательский интерфейс — это то, что должен иметь лучший измеритель ESR. Как вы знаете, было бы неплохо разместить где-нибудь хороший значок батареи, чтобы я мог обновлять информацию о состоянии батареи глюкометра. Цифры должны иметь четкие шрифты и размеры. И пользовательский интерфейс должен быть очень простым для взаимодействия с измерителем и очень легко считывать результаты в кратчайшие сроки.

час. Таблица СОЭ

Это таблица, в которой мы сравниваем наши результаты. В этой таблице указаны стандартные значения ESR. Не обязательно, чтобы вы могли найти все значения в этой таблице, но в ней есть почти все стандартные значения, которые вам могут понадобиться.

Если вы столкнулись с ситуацией, когда вы не можете найти правильное значение, вам нужно обратиться к техническому описанию этого конкретного конденсатора.

я. Аккумулятор и внешнее питание

Ваш глюкометр не должен убивать энергию. Поэтому ищите счетчик с наименьшим энергопотреблением. Всегда хорошо, если ваш измеритель имеет как аккумуляторную батарею, так и функцию внешнего питания на случай, если ваша батарея разряжена или что-то в этом роде.

Список одних из лучших дешевых измерителей ESR

Слово дешевый не означает, что измеритель ESR, о котором пойдет речь в посте, низкого качества. Это просто означает, что он больше ориентирован на начинающих людей, то есть на любителей электроники. Но не смотря ни на что вы точно сможете использовать его в своих лабораториях для проверки всевозможных конденсаторов.

Лучший дешевый измеритель ESR, который я и другие полевые специалисты рекомендуют, это MSER-100 V2. Это лучший измеритель ESR, потому что он производится проверенным брендом, имеет высокое качество, надежен и имеет достойную цену, которую каждый может себе позволить.

Теперь давайте подробно поговорим об этом упомянутом парне и посмотрим, как он может быть прекрасным активом для вашей лаборатории.

1. Измеритель ESR DE-5000

Давайте начнем наш список с представления лучшего измерителя ESR DE-5000 от DER EE Electrical Instruments. DE-5000 — это измеритель LCR со встроенной автоматической функцией измерения СОЭ. Вы подключаете конденсатор, который хотите проверить, выбираете esr, и у вас есть его значение ESR.

Важные характеристики:

• Полностью автоматический режим работы как для импеданса переменного тока, так и для сопротивления постоянному току.
• Разнообразие диапазона тестовых частот.
• Высококачественные стропы Guard.

Вы можете самостоятельно исследовать этот счетчик. Вот ссылка для вашего собственного исследования, DE-5000 (ссылка Amazon).

2. Измеритель ESR MESR-100 V2

Компания Yaman Electronics существует уже много лет, и ее ориентированная на клиента политика сделала ее одним из самых надежных и заслуживающих доверия брендов, когда речь идет об электронных устройствах.

Говоря о конкретной модели, МССР-100. Он имеет некоторые потрясающие качественные характеристики.

Важные особенности:

• Автоматический выбор диапазона: Счетчик представляет собой автоматический диапазон, что означает, что вам не нужно выбирать диапазон вручную. Просто подключите конденсатор, и он автоматически рассчитает для вас значение ESR.
• Двойной терминал
• Распечатанная таблица СОЭ для быстрой проверки. Это не гарантирует, что каждый конденсатор, который вы будете тестировать, будет иметь записанное значение в этой таблице. Но это хорошо и почти все есть для вас. А в случае, если вы не найдете значение, вы всегда можете поискать в даташите на тестируемый конденсатор, вы обязательно его там найдете.
• Широкий диапазон измерений
• Этот измеритель использует синусоиду 100 кГц для измерения значения ESR, что соответствует методу тестирования производителя конденсатора.
• Вы также можете использовать его для измерения малых сопротивлений, он имеет диапазон Ом от 0,001 до 100,0. Это потрясающе.

Таким образом, MESR-100 (ссылка на продукт) — это мой лучший измеритель ESR (с учетом цены и качества), если вы только начинаете работать с электроникой. или вы на среднем уровне, или занимаетесь ремонтом и заинтересованы в том, чтобы просто определить неисправный конденсатор на печатной плате, не выпаивая его.

3. Atlas ESR70

Atlas — еще одна популярная торговая марка качественных электрических измерительных приборов. Они делают много моделей и приборов, но сегодня мы рассмотрим их продукт, предназначенный для измерения значений ESR, т. е. ESR70.

Важные характеристики:

•  Вы можете использовать его для измерения ESR конденсатора, не отпаивая его от печатной платы.
• Удивительный диапазон разрешения.
• Защита неразряженных конденсаторов.

Это потрясающий измеритель ESR для начинающих. Он имеет систему звукового оповещения, которая автоматически сообщает, если конденсатор неисправен. Вот ссылка Atlas ESR70 (ссылка Amazon) для ваших собственных исследований и дальнейших исследований.

4. Пинцет LCR-58

Вы знаете, что гораздо проще использовать пинцет при работе с SMD или при ремонте печатной платы. Пинцет экономит много сил и сил. Но самое приятное то, что это дает гораздо большую точность, так как не используется сопротивление провода. LCR-58 — это удивительный измеритель ESR в виде умного пинцета.

Важные особенности:

• Опция для измерения DCR
• Простота использования
• Высокая точность с лучшим разрешением
• Защитное ограждение

Вот ссылка, чтобы узнать больше об удивительном пинцете esr LCR-58 (ссылка Amazon).

5. Измеритель ESR GME 326

GME — американский бренд, известный производством высокотехнологичных измерительных приборов. Этот счетчик является профессиональным, поэтому вам нужно будет найти местного дистрибьютора GME. Теперь вы говорите, что пост для лучшего дешевого ESR метра. Я понимаю, но я включаю его, чтобы вы имели лучшее представление обо всех доступных измерителях ESR.

Если вас это заинтересовало. Свяжитесь с продавцом Amazon и попросите его сделать его доступным для вас. Или в другом случае, вам нужно пойти в ближайший магазин электроники. Вот ссылка на этот удивительный ESR-метр для вашего дальнейшего исследования, GME 326 (Amazon Link).

6. GW Instek LCR-916

Продолжаем разговор о профессиональных измерителях ESR. Другая крупная компания по производству электроники, возможно, вы о ней слышали, — это GW Instek. Они производят множество качественных измерительных приборов для профессионалов любого уровня. Для измерения ESR у них есть этот измеритель, который называется LCR-9.16.

Инструмент профессионального уровня. У него есть не только опция ESR. Вы можете сделать много других измерений с ним. Чтобы узнать больше об этом удивительном лучшем тестере esr. Вот ссылка, LCR-916 (ссылка Amazon).

7. M328 Измеритель ESR

M328 — это инструмент для проверки всех компонентов. С помощью этого инструмента вы также можете измерить ESR конденсатора. Это очень дешево и сделает работу за вас.

Преимущество этого устройства в том, что им очень легко управлять. Подключите конденсатор, который вы хотите проверить. Нажмите кнопку тестирования и одновременно получите значение емкости конденсатора, а также его значение ESR.

В Yaman Electronics вы можете купить этот удивительный тестер СОЭ и всех компонентов по очень низкой оптовой цене. Вот ссылка, M328 Meter (ссылка на продукт) для вашего дальнейшего расследования.

8.

Измеритель ESR TCI

Лучшая альтернатива вышеупомянутому парню — это парень, тестер компонентов TC1. Посмотрите на это устройство, оно такое красивое и имеет те же функции, что и вышеупомянутый тестер компонентов m328.

Разница между лучшим тестером компонентов M328 и TC1 заключается в том, что внутри TC1 находится перезаряжаемая батарея. Вот ссылка для вашего собственного дальнейшего исследования, TC1 Измеритель ESR и компонентов (ссылка на Amazon).

Тем не менее, я не рекомендую его для полностью профессионального уровня, для которого он не предназначен полностью. Конечно, вы можете использовать его для проверки неисправного конденсатора на профессиональном уровне, но если вы действительно хотите использовать его для каких-то исследований или других целей, то этот парень может быть не для вас.

9. Extech 380193

Extech — еще один крупный производитель, работающий уже несколько десятилетий. Они производят качественные инструменты, а это значит, что вы получаете надежный продукт с длительным сроком службы. Из минусов конечно высокая цена.

Здесь следует отметить, что некоторые измерители LCR используют слово SER вместо ESR, которое относится к тому же значению. Так что не смущайтесь, когда увидите SER вместо ESR.

Кроме того, этот измеритель подходит для всех других измерений пассивных компонентов, таких как L и R. Чтобы узнать больше об этом устройстве, вот ссылка для вашего исследования, Extech — 380193 (ссылка на Amazon).

10. Reed Instruments R5001

До сих пор у вас было представление о том, что измеритель LCR можно использовать для измерения значения ESR, если у измерителя LCR есть такая возможность. Не каждый LCR измеряет ESR. Таким образом, вы должны быть очень осторожны, если хотите самостоятельно найти и выбрать любой измеритель LCR в Интернете.

Теперь поговорим о конкретном измерителе LCR Reed R5001. Он имеет возможность измерения СОЭ с высокой воспроизводимостью и точностью.

Некоторые важные особенности этого удивительного измерителя LCR:

• Высокая точность 1,5%
• Варианты измерения сопротивления переменному току и постоянному току с автоматическим выбором диапазона.
• Стандартные частоты тестирования, например, от 10 кГц до 100 кГц

Чтобы узнать больше об этом лучшем измерителе ESR, вот ссылка на ваше исследование, Reed R5001 (ссылка на Amazon).

11. B&K Precision 881

881 Измеритель ESR – еще один популярный измеритель от знаменитой B&K Precision. Он компактен и разработан для обеспечения надежности и точности. Если подготовка схемы — это то, чем вы зарабатываете на жизнь, то этот измеритель лучше всего подходит для вас.

Потому что это очень профессионально и не так дешево. Есть большая вероятность, что вы о нем не слышали. И если вы действительно хотите иметь точное оборудование в своей лаборатории. Тогда этот парень стоит своих денег. Вот ссылка 881 Измеритель ESR (ссылка Amazon) для вашего дальнейшего запроса.

Измерение значения ESR с помощью ESR-метра

Теперь вы лучше понимаете, что такое ESR-метр и как выбрать лучший ESR-метр. Я думаю, пора научиться правильно использовать его в нашей лаборатории, чтобы выяснить, что неисправный конденсатор в плате. Примечание. Следующие шаги предназначены специально для MESR-100 (ссылка на продукт) . Конечно, вы можете применить его к любому другому измерителю ESR.

• Прежде всего разрядите конденсатор, который хотите проверить. Этот шаг имеет решающее значение, не идите на компромисс, иначе вы можете потерять или сжечь свой ESR-метр.
• Разрядка конденсатора производится замыканием их ветвей
• Включите свой лучший дешевый измеритель ESR и проверьте показания нуля.
• Если на дисплее не отображается ноль, закоротите щупы счетчика и нажмите кнопку нуля.
• Как только вы четко увидите ноль на дисплее, подключите конденсатор, который хотите проверить.
• Функция автодиапазона измерителя СОЭ автоматически установит диапазон, и вы сразу же увидите результаты.

Заключение для лучшего дешевого измерителя ESR

Измерители ESR — полезные устройства, которые мы используем для измерения значения ESR конденсатора. ESR означает эквивалентное последовательное сопротивление. И это значение — наша единственная надежда проверить, исправен конденсатор или нет. Конечно, мы можем использовать мультиметр или измеритель емкости, но в упомянутой ситуации они не работают.

Итак, чтобы получить точное значение ESR, нам нужен лучший измеритель ESR. В этом посте я рассказываю о лучших дешевых измерителях ESR, которые вы покупаете сразу без ущерба для качества. Я подробно рассказываю о том, что такое ESR-метр и как им правильно пользоваться. Кроме того, я рекомендую некоторые из моих любимых моделей на рынке сегодня.

Надеюсь, вам понравилась статья. Спасибо и хорошей жизни.

Вам также могут быть интересны следующие статьи:

• Как проверить конденсатор без выпайки [внутрисхемное тестирование]
• Лучший лабораторный блок питания [Как выбрать и купить лучший]
• Лучшие осциллографы для начинающих
• Лучший мультиметр для начинающих
• Лучшие тестеры USB для всех

Capacitor Wizard Внутрисхемный измеритель ESR

Звоните 800-394-1984 или 316-321-2800

• Описание
• Технические характеристики
• Запасные части
• Документы

CAPWIZ Capacitor Wizard CAP1B от Midwest Devices — чрезвычайно быстрое и надежное устройство, предназначенное для измерения ESR (эквивалентного последовательного сопротивления) конденсаторов емкостью 1 мкФ и более «В ЦЕПИ», устраняя необходимость снимать конденсатор для точных испытаний. Мастер конденсаторов CAP-1B обнаруживает ПЛОХИЕ конденсаторы В ЦЕПИ или вне цепи!!

«» Capacitor Wizard ®» очень полезный анализатор конденсаторов от Midwest Devices LLC. CAPWIZ Capacitor Wizard CAP1B использует метод ESR (эквивалентное последовательное сопротивление) для определения емкости конденсаторов. здоровье». Тестирование конденсаторов может быть проблематичным при использовании других решений.Метод Capacitor Wizard CAP1B ESR выявляет проблемы с устройством из-за изменений диэлектрической проницаемости или высыхания электролитического компаунда и действительно измеряет общее «здоровье» устройства, а не только его значение емкости. Это незаменимая часть испытательного оборудования для системного разработчика или технического специалиста!!!!»

Capacitor Wizard Измеритель ESR CAP1B Особенности

• CAP1B Диапазон измерения: от 0 до 30 Ом, расширенная шкала
• CAP1B Выходной тестовый сигнал: синусоида 100 кГц
• CAP1B Выходное напряжение: всего 5 мВ RMS! — НЕ включает твердотельные устройства
• CAP1B Входное сопротивление измерителя: 2,5 Ом — разрешение от 0,1 Ом
• CAP1B Регулируемый бипер «Capacitor Good» Разрешение бипера всего 50 мОм!
• CAP1B Питание: 4 щелочные батареи AA (не входят в комплект)
• CAP1B Размер 7 x 4 x 1,5 дюйма
• CAP1B Высококачественные позолоченные наконечники зонда с выводами длиной 4 фута
• CAP1B Элементы управления нулевым сопротивлением и регулировкой звукового сигнала
• CAP1B UL и ULC (UL3111-1)
• CAP1B Европейский стандарт CE EN-55022 и EN-50082-1 ​​
• CAP1B Диапазон емкостей — конденсаторы ниже 1 мкФ начинают терять разрешающую способность, но все равно полезны при ремонтных работах. Для больших кепок ограничений нет.

Capacitor Wizard CAP1B Статьи и технические примечания

Видеть Технические заметки Дуга о мастере конденсаторов

Capacitor Wizard by Martin Pickering ‘Television Magazine’

См. Capacitor Wizard с установленным Capsvr для защиты измерителя ESR.

Купить Мастер сохранения конденсаторов

Купите ремонтный комплект

Купите прибор Capacitor Wizard ESR Meeter CAP1B, продаваемый Howard Electronics сегодня!

Продавцы

Howard Electronics предлагает вам лучший выбор инструментов для пайки и демонтажа, ремонтных работ для поверхностного монтажа, тепловых пушек, микроскопов и специальных инструментов, которые вы только можете запросить. Наши поставщики: Atten, Auburn Technology, Chip Quik, Den-On Instruments, EDSYN, Goot, Hei Scope, JBC Tools, Jensen Global, Jovy, Mag Eyes, Master Appliance, Midwest Devices, MG Chemicals, Pana Vise, Qualitek, Steinel, Scienscope, Virtual Industries, Weller и Xytronics.
