ИЗМЕРИТЕЛЬ НАПРЯЖЕНИЯ, ТОКА И ТЕМПЕРАТУРЫ

   Что можно сделать на основе небольшого микроконтроллера Attiny13? Много чего. Например измеритель напряжения, тока, температуры, с выводом результатов на дисплей типа HD44780. Так давайте и соберём это универсальное устройство, которое можно успешно использовать в качестве модуля в блоках питания, зарядках, УМЗЧ и в тех местах, где не требуется очень высокая точность. Размер платы всего 35 х 16 мм.

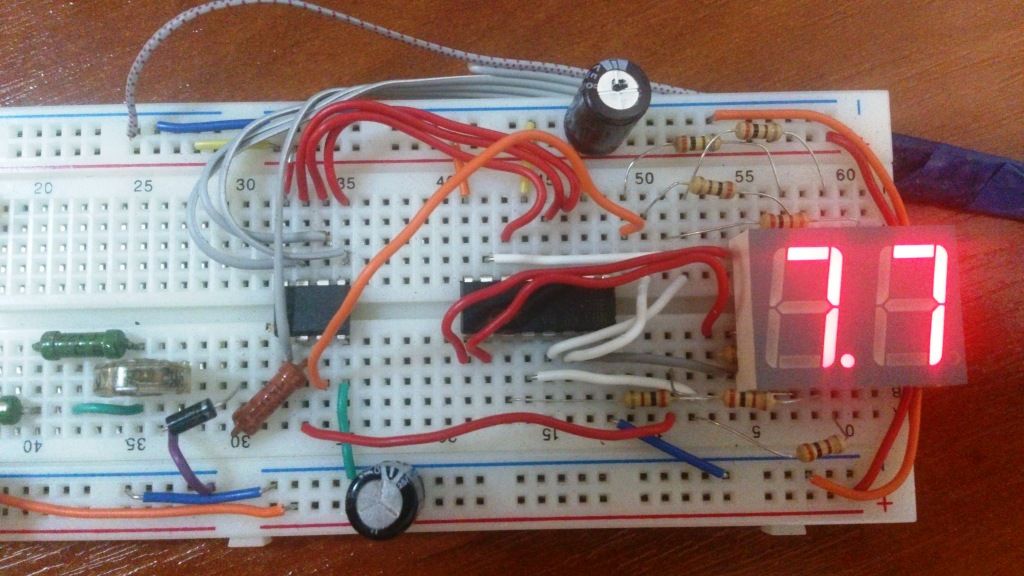

Схема измерителя U, I, T на Attiny13

  • Диапазон измерения напряжения 0-99V с разрешением 0.1 V.
  • Диапазон измерения тока 0-9.99А с разрешением 10 мА.
  • Диапазон измерения температуры 0-99C с разрешением 0.1C.
  • Потребление тока самого измерителя 35 мА.

   Прежде всего надо знать, в каком диапазоне напряжения прибор будет работать. Чтобы это установить, необходимо рассчитать делитель напряжения. Например, для получения измерения 10 В, делитель должен составлять 1/10 (мы умножаем x 10 потому что напряжение будет в 10 раз больше от базового 1 В), для 30 В будет 1/30 и так далее.

Затем необходимо настроить программу, для данного диапазона. Эти 30 В умножаем по 640, а результат разделим на 1023. Полученное число приблизительно записывается в начале программы, постоянной напряжения и надо скомпилировать программу (для диапазона 100 В, 8,2к).

   Измерение тока также мы можем настроить подобным образом, дать другой делитель, другой диапазон, и перечислить, но не буду этого описывать. Здесь нет аналоговой калибровки температуры, потому что она показалась совершенно лишней.

   Температуру корректируем экспериментально в программе, за это отвечает константа const temp. Резистор 1К между массой и выходом датчика устанавливает напряжение, снизить его можно даже до 100 Ом.

Как работает схема

   К точкам V и V+ на плате приложено напряжение, которое мы хотим измерить, к точке GND присоединяемся входом массы блока питания, а к точке В — выход массы (измерение происходит на массе). Между точками GND и V — присоединяется шунт. Питание измерителя осуществляется от точки V и V+ через стабилизатор 7805. На плате есть место на стабилизатор в корпусе TO252, но с успехом можно использовать и более крупный стабилизатор 78L05 в корпусе TO92. Максимальное напряжение, которое можно указать для точки V и V+, для обычной 7805 будет до 35В, для 78L05 будет, конечно, меньше, но не больше 30. Для того, чтобы измерять большие напряжения, чип необходимо пополнить отдельно — на стороне печати, следует прервать путь под потенциометром регулировки напряжения, а питание подать до точки А. Система работает с дисплеем 16х1 с контроллером HD44780 или 16х2.

Видео работы измерителя

   При прошивке микроконтроллера необходимо задать pin reset как обычный pin (включить fusebit RSTDISBL). Перед выполнением этой операции убедитесь, что все хорошо установили, что после выключения сбрасывается, и нет доступа к процессору обычным программатором! Исходники, а также вся остальная документация и файлы, размещены в общем архиве.

Originally posted 2018-10-18 06:43:49. Republished by Blog Post Promoter

Токовые клещи - как пользоваться

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

  • CAT III 600 V – это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
  • CAT IV 300 V – это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

  1. Находим место, где можно свободно обхватить клещами одиночный проводник.
  2. Переводим ручку переключения режимов измерения в нужное положение. В сети переменного тока на указатель A~ или AAC. В сети постоянного тока на указатель A- или ADC. Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.
  3. Нажимаем на кнопку раскрытия клещей.

  4. Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.

  5. Отпускаем кнопку раскрытия клещей. Так замыкается цепь магнитопровода и происходит измерение тока.
  6. Записываем полученное значение тока на дисплее. Если его плохо видно, то можно результаты измерения зафиксировать, нажав кнопку “Hold”. Потом можно убрать клещи и увидеть измеренное значение тока. Оно будет показываться на экране пока вы не нажмете снова кнопку “Hold”.

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: “Дополнительные функции токоизмерительных клещей”.

Сегодня нам так не хватает улыбок:

Разновидности

Несколько классификаций инструмента вызвано обилием параметров для сравнения. Поскольку токоизмерительными клещами пользуются для работы в мощных цепях с высоким напряжением, то основное подразделение основано на требованиях техники безопасности.

Деление таково:

Одноручные электроизмерительные клещи, предназначенные для работы в цепях с рабочим напряжением до 1000 В. Инструмент снабжен клавишей, предназначенной для раздвигания частей магнитопровода трансформатора тока. Прибор предназначен для управления одной рукой, имеет малые вес и габариты. Класс защиты устройства соответствует рабочему напряжению до 1000 В;

Двуручные электроизмерительные клещи. Данный инструмент обеспечивает работу в цепях переменного и постоянного напряжения величиной от 2000 В до 10 кВ. Имеет большие габариты за счет мощной изоляции и предназначен для работы двумя руками, поскольку рукоятки управления магнитопроводом имеют большую длину.

Обе разновидности могут иметь различную систему индикации измеряемого параметра:

  • Аналоговые (стрелочные) измерительные клещи. Наиболее старая разновидность, не утратившая актуальность и в настоящее время, благодаря целому ряду преимуществ: малая инерционность стрелочного указателя, позволяющая контролировать и измерять короткие всплески тока, отсутствие дополнительного питания для внутренней схемы. Недостатки тоже есть, и они существенные: чувствительность к тряске и ударам, необходимость соотносить показания стрелочного индикатора и масштабного коэффициента переключателя пределов измерения;
  • Цифровые электроизмерительные клещи. Основное преимущество – индикатор высвечивает реальное значение измеряемого параметра, избавляя пользователя от необходимости преобразования величин. Переключатель пределов измерения лишь корректирует показания индикатора для большего удобства считывания. Самый большой недостаток цифровых индикаторов – зависимость от источника питания, поскольку содержат внутри сложную электронную схему на цифровом микроконтроллере. Задержка времени установления показаний не позволяет измерять параметры коротких импульсов. Недорогие модели характеризуются слабой защищенностью от электромагнитных полей, что приводит к погрешностям измерения.

Работа в электрических цепях не ограничивается лишь измерением тока, важны и остальные электрические параметры сети, в связи с чем возник целый класс комбинированного инструмента на базе токовых клещей:

Фазометры. Служат для определения фазировки проводов в многофазных цепях;
Ваттметры. Приборы, измеряющие потребляемую мощность;
Вольтметры. Приборы для измерения значений напряжения на элементах цепи;

Мегаомметры

Приборы для контроля сопротивления изоляции, что особенно важно в цепях высокого напряжения.

Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы. С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов.

Принцип действия

Для чего предназначены токоизмерительные клещи

Они  представляют собой разновидность электрического тестера с широкими губками, которые могут зажимать электрический проводник. Первоначально они разрабатывались как универсальный инструмент для измерения переменного тока. Однако по мере совершенствования своей конструкции в составе клещей появились входы для приёма измерительных проводов и другие датчики, которые поддерживают широкий диапазон измеряемых величин.  Незаменимые в качестве контрольного инструмента, зажимы измерителя облегчают работу в ограниченных пространствах и позволяют работать с проводниками под напряжением без прерывания цепи. Являясь высокоточным измерителем, клещи не могут быть изготовлены в неспециализированных мастерских или своими руками.

В измерительных клещах реализуется принцип магнитной индукции, который позволяет  определить значение тока  бесконтактным способом.  Электрический ток, протекающий через проводник, наводит вокруг него магнитное поле. Поскольку полярность часто меняется, то при этом происходят динамические колебания магнитного поля, которые пропорциональны силе тока.

Все типоразмеры токоизмерительных клещей работают с использованием эффекта Холла — наличия поперечного напряжения, возникающего при помещении проводника в магнитное поле. Внутри корпуса находится трансформатор, который  определяет интенсивность магнитных колебаний, преобразуя их значение в показание силы переменного или постоянного тока. Поэтому, даже при небольшом значении возникшей разности потенциалов, датчик обнаружит магнитное поле.  Это напряжение, которое пропорционально току, затем усиливается и измеряется (смотреть рисунок 1). Таким образом измеряются очень мощные токи.

Рисунок 1. Схема измерения переменного тока

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки. Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора.  Увеличив число витков во вторичной обмотке, можно  легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно.  Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).

Как измерить ток утечки в машине токовыми клещами? — бортжурнал Toyota RAV4 2.0 MT 2WD 2015 года на DRIVE2

Как измерить ток утечки токовыми клещами?

Каждый опытный автолюбитель должен беречь свою аккумуляторную батарею. Итак, давайте разберем что такое «ток утечки» АКБ и как его измерить при помощи токовых клещей.

Что же такое ток утечки автомобиля?

Когда Ваш автомобиль не используется, стоит на стоянке, а клеммы на аккумулятор наброшены, то все равно в машине есть несколько потребителей тока. Среди них: часы, сигнализация, компьютер и т.д., которые потребляют какой-то минимальный ток. Кроме того, в электро системе авто может быть поломка, что-то может «подкорачивать» и ток утечки возрастет в разы!

Если вовремя не выявить такую проблему, то аккумулятор при стоянке разрядится в «ноль». Нужно будет снимать батарею и ставить её на штатное зарядное устройство или просить «прикурить» машину.

Как Вы догадываетесь это может значительно сократить срок службы батареи или она вовсе выйдет из строя и нужно будет покупать новую.

Обратите внимание

Поэтому измерение утечки тока автомобиля токовыми клещами является очень важной процедурой при диагностике авто. Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром

Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора

Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром. Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора.

Ведь мультиметр в режиме измерения силы тока необходимо включить в разрыв цепи. В случае же с токовыми клещами все намного проще, конструкция прибора позволяет измерять ток утечки безконтактно.

Измеряемый проводник нужно поместить в «кольцо» клещей и тратить время на отключение цепи питания автомобиля не требуется.

измерение тока токовыми клещами

Процедура измерения тока утечки токовыми клещами

Теперь нужно в кольцо токовых клещей захватить всю вязку проводников, которые отходят от плюса или минуса аккумулятора. То есть, измерить ток, который протекает по электро цепи авто

Обращаю внимание, что нужно захватить все проводники, которые идут с клеммы, иначе измерения будут не точны. На табло прибора появится наш ток утечки

утечка тока автомобиля

Давайте определим какой может быть ток утечки на авто. Считается, что в нормальном состоянии, когда автомобиль стоит на сигнализации, он должен быть от 30 до 50 мА. На навороченных электроникой машинах может доходить до 80 мА.

Показания выше 100 мА должны серьезно Вас насторожить. В таком случае что-то потребляет очень много или имеется неисправность в электрооборудовании авто.

Важно

Если ток утечки автомобиля будет очень большой, то аккумуляторная батарея будет быстро разряжаться.

Поверьте на слово, что высокий ток утечки на автомобиле «убил» уже не одну аккумуляторную батарею. В таком режиме работы, когда АКБ постоянно подвергается глубокому разряду, а потом еще вынуждена прокрутить маховик двигателя, ни одна батарея долго не сможет проработать. Генератор не успевает её полностью зарядить в процессе езды. Постоянно недозаряженый аккумулятор долго не протянет.

Поэтому очень важно вовремя выявить ток утечки и устранить неисправность. Надеюсь, данная статья поможет Вам при эксплуатации автомобиля и однажды спасет жизнь Вашему аккумулятору!Статья взята с сайта blog-avto.com/kak-izmerit…chki-tokovyimi-kleshhami/. PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток.

Технология пользования

Инструкция для токоизмерительных клещей не отличается большой сложностью. Главное изучить возможные режимы замеров и пользоваться прибором в соответствии с ней. Если необходимо произвести измерения на одиночном проводе, то выбирается соответствующий режим. Для этого ручка переключателя переводится в нужное положение.

После фиксации диапазона замеров следует присоединить клещи к проводу, обхватив проводник, и расположить устройство перпендикулярно направлению жилы. После этого требуется определить результаты по экрану.

Если на дисплее будет зафиксирована цифра «1», то это свидетельствует о перегрузке, а значит нужно перевести переключатель в более высокий диапазон, отсоединив предварительно прибор от провода.

Часто не удается выделить одиночный провод, например, при замерах кабеля, идущего от розетки. При проведении работ возникнет индикация «0». Это свидетельствует о равенстве токов в фазе и нуле по модулю величины, хотя они будут различны по направлению тока.

При замерах на силовом кабеле в клещи заводятся несколько проводов. При этом нужно выбрать соответствующий режим.

Если вы хотите узнать, как правильно использовать клещи для измерения напряжения, то необходимо подключить проводок щупа красного цвета на разъем «VΩ», а черного цвета – на разъем «COM». При помощи переключателя надо будет выбрать режим и задать предел измерений. После присоединения щупов к источнику высветится индикация о полярности и величине напряжения.

Аналогично можно измерить и сопротивления с присоединением щупов. Но переключатель следует перевести в положение «Ω». Если у цепи будет сопротивление свыше 50 Ом, то прозвучит предупредительный сигнал.

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют; для увеличения предела измерений — с шунтом или через трансформатор.

(Примером амперметра с трансформатором являются «токовые клещи»

Амперметр

Токовые клещи — Амперметр для бесконтактного измерения больших токов, позволяет измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, как бы обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.

Важно

За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямопропорционально силе тока, протекающей по проводнику.

Это значение регистрируется токовыми датчиками токоизмерительных клещей  и преобразуется в значение силы тока, которое либо высвечивается на дисплее токовых клещей (если он конструктивно предусмотрен), либо выдает значение на внешний мультиметр через выносные щупы. В зависимости от модификации, токовые клещи  могут производить измерения силы как постоянного тока, так и переменного.

Токовые клещи

Общая характеристика

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.Принцип действия

Принцип действия магнитоэлектрического прибора основан на создании крутящего момента, благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки. С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки пропорционален силе тока.

Электродинамические амперметры состоят из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействия между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки. В электрическом контуре амперметр соединяется последовательно с нагрузкой, а при высоком напряжении или больших токах — через трансформатор.

В материале частично использована информация с wikipedia. org

Как пользоваться токовыми клещами »

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком.

Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков.

Важно

Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами.

Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока

Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим “inrush current”, например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю.

Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов.

Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной.

 Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах.

Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А).  В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Популярные модели

Разница в цене может быть обусловлена как использованием раскрученного бренда, так и материалами, применяемыми для изготовления прибора. Рассмотрим самые востребованные токоизмерительные клещи из представленных на рынке РФ.

Mastech 266

Mastech модель M266

Существует три модификации этих токовых клещей M266, M266C и M266F. Дополнительные буквы С и F в названии моделей говорят о возможности измерения температуры и частоты. По форме, цвету и иным параметрам модели не отличаются.

Страна – производитель – Гонконг. Все токоизмерительные клещи серии М266 измеряют:

  1. Переменный ток – до 1000 Ампер;
  2. Переменное и постоянное напряжение – до 1000 Вольт;
  3. Сопротивление – до 2 Мом;
  4. Проверка диодов

Ко всем моделям поставляются качественные электрощупы с хорошим контактом в приборе. Удобная кнопка «Hold» для фиксирования показаний на экране под большим пальцем. Стоимость моделей:

M266 – 30$;

М266С (с термометром) – 31,50$;

М266F (с измерением частоты) – 31,50$.

Ресанта DT 266

Клещи Ресанта DT 266

Китайские токоизмерительные клещи низкого качества, имещие  ряд функциональных недостатков:

  • Щупы быстро ломаются в местах соединения кабеля и штекера.
  • Слабая пылезащита прибора приводит к загрязнению изнутри экрана. Если прибор используется в условиях повышенной запыленности – экран со временем становится нечитаемым.
  • Люфт при раскрытии клещей со временем приводит к неточному соединению губок, а это приводит к неточностям в измерениях.
  • Отсутствует подсветка экрана. Невозможно работать в помещении со слабым освещением.
  • Погрешность прибора не соответствует заявленной и составляет около 5%, что недопустимо для такого мультиметра.
  • Скорость реагирования очень низкая по сравнению с аналогами. Замер напряжения длится 2-5 секунд, замер силы тока – 6-8 секунд.
  • Мелкие обозначения на передней панели прибора. Сложно разобрать что именно написано. Краска, с помощью которой нанесены обозначения легко стирается и через полгода работы переключать можно только по памяти или глядя на инструкцию

В целом, прибор предназначен для использования только в условиях высоких напряжений, где нет необходимости в высокой точности измерений:

  1. Напряжение постоянное/переменное – 1000/750 вольт;
  2. Прозвонка соединений;
  3. Сопротивление – до 2Мом

Неоспоримым плюсом этой модели является цена 10,50$, но учитывая, что срок службы такого прибора не превысит одного года активной эксплуатации, а за это время вам придется пару раз покупать к нему дополнительные щупы – удовольствия от его использования вы не получите.

Fluke 376

Клещи Fluke 376 с датчиком iFlex

Один из лучших приборов в данном сегменте. Американское качество разительно отличается от всего остального, представленного на рынке. Высокая точность измерений (от 0,1%), защищенность от пыли и приспособленность к работе в экстремальных условиях делают эти клещи самыми популярными среди профессиональных электромонтажников.

Особенностью прибора является специальный датчик iFlex – который поставляется в стандартной комплектации. С его помощью можно проверить ток в тех кабелях, из за сечения или расположения которых их нельзя схватить клещами. Датчик подключается в разъем снизу.

Использование iFlex для измерений

Прибор снабжается качественными электрощупами, которые подключаются к тому же разъему. Дисплей белый, показания считываются легко, присутствует подсветка и кнопка Hold, «замораживающая» показания в нужный для вас момент. Измерения:

  1. Переменный/постоянный ток – 1000 ампер;
  2. Ток с помощью датчика iFlex – 2500 ампер;
  3. Напряжение (переменное/постоянное) – 1000 вольт;
  4. Частота 5 – 500 герц;

Работают клещи от двух пальчиковых батареек АА. Единственным их недостатком является высокая стоимость 244,30$, что конечно же, несравнимо с китайскими поделками, однако профессинальное качество прибора стоит таких денег.

Устройство и принцип действия

Токовые клещи включают в себя несколько компонентов.

  • Магнитопровод, размыкаемый и сводимый при помощи пружинного механизма с рычагами (этот механизм напоминает щипцы).
  • В корпусе размещён измерительный прибор, в состав которого входят дисплей (или стрелочная электроизмерительная головка), плата коммутации диапазонов измерений с многопозиционным переключателем. В цифровых приборах может быть как электронная плата с функционалом полноценного мультиметра, так и амперметр. В более «продвинутых» приборах вместо блока коммутации имеется цифровой селектор, автоматически выбирающий нужный предел измерений. В универсальном приборе с токовыми клещами имеются отдельные разъёмы для выбора режима вольтметра или омметра. Последний режим используют для замеров на отключённых электроустановках и цепях.
  • Аналоговый прибор также комплектуется дополнительными калибровочными переменными резисторами – они помогают более точно установить ноль измерений, если тот сбился. Это необходимо для предельно точных замеров.
  • Если ток измеряется в защищённых и трудных для свободного доступа точках цепей, в состав прибора с токовыми клещами входит замеритель с высокочувствительным и гибким щупом.

Принцип действия токовых клещей состоит в следующем. В его основе – эффект электромагнитной индукции. Провод, на котором замеряется рабочий (нагрузочный) ток, вставляется в зазор магнитопровода. На том есть вторичная обмотка. Первичный ток на замеряемом проводе создаёт вокруг себя переменное магнитное поле, которое и улавливается магнитопроводом. Оно в виде магнитного потока доходит до вторичной обмотки и наводит в ней индуцируемую ЭДС. Величина тока в проводе и вырабатываемого в катушке вторичного тока строго соотнесены, и первичный ток легко прикинуть.

Поскольку неразрывное кольцо магнитопровода потребовало бы ввода сложенного вдвое участка провода, на котором замеряется ток, и замеры были бы очень неточны, магнитопровод изготовлен в виде круглых клещей – разрыв в нём образуется при нажатии на рукоятки, и только тогда, когда на провод нужно надеть этот инструмент.

В качестве магнитопровода может применяться, например, трансформаторная сталь – если речь идёт о промышленной частоте в 50-60 герц. Отличие клещей от токотрансформатора в том, что последний обладает неразрывным кольцом или прямоугольным контуром.

Но особый прорыв в этой сфере достигнут благодаря открытию и вводу в обиход электриков и энергетиков датчика Холла. Он позволяет замерять не только переменный, но и постоянный ток – по всё тому же методу токовых клещей.

Как пользоваться измерительными клещами

Получить значение основных электрических параметров можно с помощью определенных приборов. Одним из таких устройств являются специальные клещи, позволяющие снимать показатели без разрыва цепи.

Данные «умные» приборы очень часто используются, так как позволяют получать несколько видов параметров. Приобрести измерительные клещи можно практически в любом специализированном магазине, где также сразу можно получить консультацию к их применению.

Основные характеристики

Измерительные клещи представляют собой специальный механизм, позволяющий определить силу переменного тока без разрыва основной цепи.

Состоит данное изделие из нескольких основных компонентов:

  • магнитопроводов, которые могут определенным образом открываться и смыкаться;
  • переключателя диапазонов;
  • дисплея;
  • выходных разъемов для щупов;
  • кнопки фиксации токовых измерений.

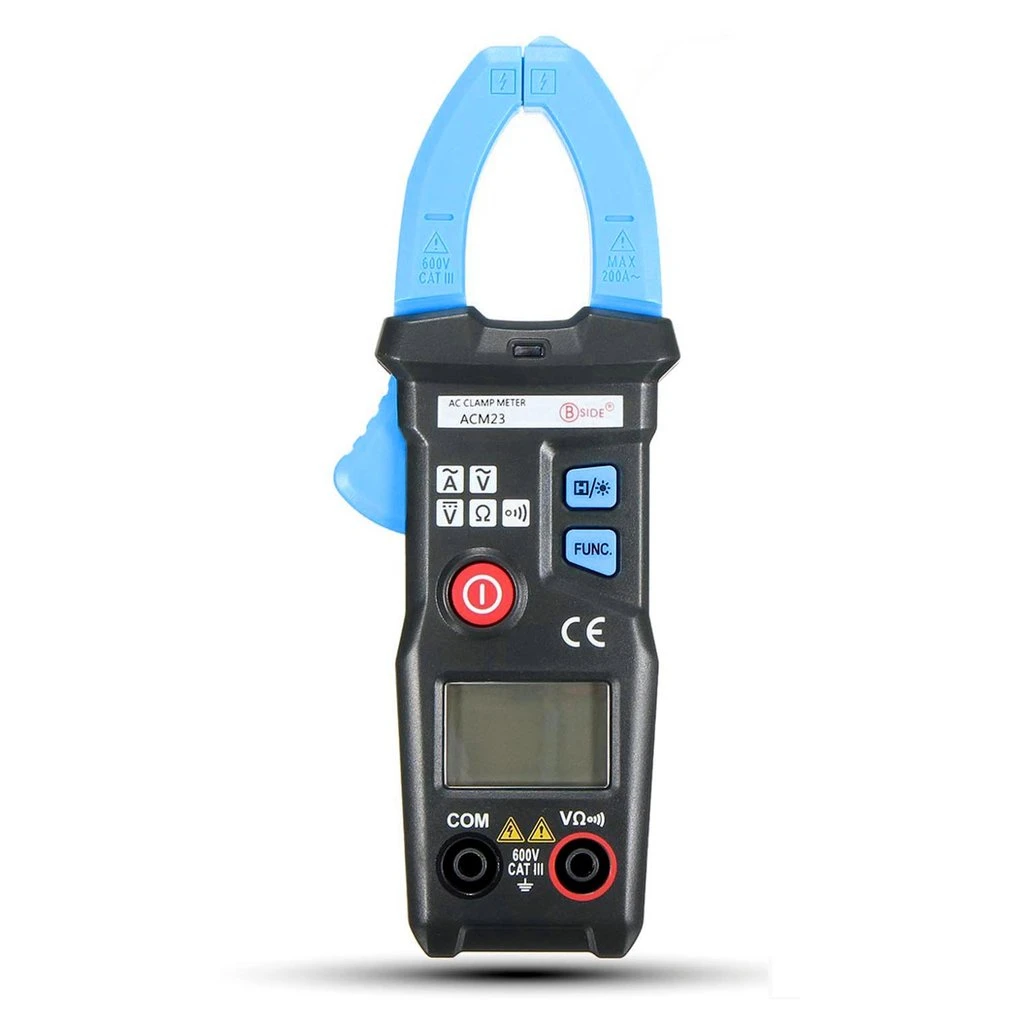

Измеряющие клещи можно также применять в качестве обычного мультиметра, что делает их конструкцию универсальной. На каждом виде устройства должно быть указано категорию безопасности и величину максимально измеряемого тока.

Существует несколько видов клещей, что позволяет использовать их в определенных сетях.

Проведение измерений

Работа с измерительными клещами не представляет особой сложности, но требует выполнения основных правил безопасности. Перед тем как приступать, обязательно следует надеть защитные перчатки и обувь, а под ноги постелить диэлектрический коврик.

Процесс измерения состоит из нескольких этапов:

  1. Сначала следует установить определенный диапазон измерения. Он зависит от того в какой сети вы работаете и какие параметры планируете получать. Более подробно об этом можно узнать в инструкции производителя.
  2. Затем, нажав специальную кнопку, открываем магнитопроводы и обхватываем ими один проводник. Выполнять замеры можно для постоянного и переменного тока (все зависит от модели устройства).
  3. После этого располагаем клещи перпендикулярно проводу и снимаем показатели с экрана.

Если вы попытаетесь замерять, таким образом, показания проводки от розетки, тогда вы должны увидеть 0. Этот показателя правильный, так как токи фазного и нулевого проводников аннулируют друг друга.

Если же вы увидели другое значение, то это указывает на утечку.

Измерять таким способом можно даже относительно малые показатели, что очень практично.

Нюансы использования токоизмерительных клещей можно узнать из этого видео:

что такое, схема подключения, сборка своими руками

Глобальные тренды — спрос на снижение выбросов CO2, повышение интенсивности энергосбережения — приводят к необходимости сбалансированного потребления энергии, для чего большую помощь могут оказать электронные схемы управления процессами. Наиболее распространённые случаи — это оптимизация эксплуатационных характеристик аккумуляторов, контроль скорости вращения двигателей и переходных процессов в серверах, управление солнечными батареями. Для операторов таких систем важно, в частности, знать, какой ток протекает в цепи. Неоценимую помощь в этом могут оказать датчики тока.

Почему необходимы  датчики тока

Датчиками называют блоки, задача которых измерить некоторый параметр, а потом, сравнив его с эталонным для данной технической системы значением, подать соответствующий сигнал на исполнительный элемент схемы. Поскольку большинство систем используют электродвигатели, то наиболее распространёнными типами являются датчики тока и напряжения (общий вид последнего представлен на следующем рисунке).

Широкое внедрение таких устройств обусловлено развитием сенсорных методов управления, когда исходный сигнал — электрический или оптический — преобразуется в необходимые параметры управления.

По сравнению в другими управляющими технологиями (например, контакторного контроля) датчики обеспечивают следующие преимущества:

  1. Компактность.
  2. Безопасность в применении.
  3. Высокую точность.
  4. Экологичность.

Малые размеры и вес часто позволяют изготавливать многофункциональные датчики, например, такие, которые могут контролировать несколько параметров цепи. Таковыми являются современные датчики тока и напряжения.

В состав таких детекторов входят:

  • Контактные группы входа;
  • Контактные группы выхода;
  • Шунтирующий резистор;
  • Усилитель сигнала;
  • Несущая плата;
  • Блок питания.

Идея того, что устройства можно подключать к уже имеющейся сети, не выдерживает проверку временем, ибо часто в экстремальных ситуациях (пожар, взрыв, землетрясение) именно системы встроенного электроснабжения первыми выходят из строя.

Детекторы подразделяют на активные и пассивные. Первые не только передают конечный сигнал на управляющий элемент, но и управляют его действием.

Классификация и схемы подключения

Датчики тока предназначаются для оценки параметров постоянного и/или переменного тока. Сравнение выполняется двумя методами.  В первом случае используется закон Ома. При установке шунтирующего резистора в соответствии с нагрузкой системы на нём создаётся напряжение, пропорциональное нагрузке системы. Напряжение на шунте может быть измерено дифференциальными усилителями, например, токовыми шунтирующими, операционными или разностными. Такие устройства используются для нагрузок, которые не превышают 100 А.

Измерение переменного тока выполняется в соответствии с законами Ампера и Фарадея. При установке петли вокруг проводника с током там индуцируется напряжение. Этот метод измерения используется для нагрузок от 100 А до 1000 А.

Схема описанных измерений представлена на рисунке:

Слева — измерение малых токов; справа — измерение больших токов

Измерение обычно производится при низком входном значении синфазного напряжения. При помощи чувствительного резистора датчик тока соединяется между нагрузкой и землей. Это необходимо, поскольку синфазное напряжение всегда учитывает наличие операционных усилителей. Нагрузка обеспечивает питание прибора, а выходное сопротивление заземляется. Недостатками данного способа считаются наличие помех, связанных с потенциалом нагрузки системы на землю, а также невозможность обнаружения коротких замыканий.

Для слежения работой мощных систем детектор присоединяют к усилителю между источником питания и нагрузкой. В результате непосредственно контролируются значения параметров, подаваемых источником питания. Это позволяет идентифицировать возможные короткие замыкания. Особенность подключения заключается в том, что диапазон синфазного напряжения на входе усилителя должен соответствовать напряжению питания нагрузки. Перед измерением выходного сигнала контролируемого устройства нагрузка заземляется.

Как функционирует датчик тока

Работа данного элемента включает следующие этапы:

  1. Измерение нагрузки в контролируемой схеме.
  2. Сравнение полученного значения с эталонным, которое программируется в процессе настройки.
  3. Фиксация полученного результата (может быть выполнена в цифровом или аналогом виде).
  4. Передача данных на панель управления.

Для выполнения указанных функций (в частности, реализации высокой точности измерений) к элементам детектора предъявляются следующие требования:

  • Допустимое падение напряжения на шунтирующем резисторе должно быть не более 120…130 мВ;
  • Температурная погрешность не может быть выше 0.05 %/°С и не изменяться во времени работы;
  • В функциональном диапазоне значений характеристики сопротивления резисторов должны быть линейными;
  • Способ пайки токочувствительных резисторов на плату не может увеличивать общее сопротивление схемы подключения.

Монтажные схемы устройств, которые предназначены для контроля цепей постоянного и переменного тока представлены соответственно на рисунках.

Практика применения

Чаще всего данные изделия используются как измерители в схемах токовых реле, которые управляют режимами работы различного электроприводного оборудования и предохраняют его от экстремальных ситуаций.

Токовые реле способны защитить любое механическое устройство от заклинивания или других условий перегрузки, которые приводят к ощутимому увеличению нагрузки на двигатель. Функционально они определяют уровни тока и выдают выходной сигнал при достижении указанного значения. Такие реле используются для:

  • Сигнала сильноточных условий, например, забитая зёрнами доверху кофемолка;
  • Некоторых слаботочных условий, например, работающий насос при низком уровне воды.

Чтобы удовлетворить требования разнообразного набора приложений, в настоящее время используется блочный принцип компоновки датчиков, включая применение USB-разъёмов, монтаж на DIN-рейку и кольцевые исполнения устройств. Это обеспечивает выполнение следующих функций:

  • Надёжную работу на любых режимах эксплуатации;
  • Возможность применения трансформаторов;
  • Регулировка текущих параметров, которые могут быть фиксированными или регулируемыми;
  • Аналоговый или цифровой выход, включая и вариант с коротким замыканием;
  • Различные исполнения блоков питания.

В качестве примера рассмотрим схему датчика тока для управления работой водяного насоса, обеспечивающего подачу воды в дом.

Кавитация — это разрушительное состояние, вызванное присутствием пузырьков, которые образуются, когда центробежный насос или вертикальный турбинный насос работает с низким уровнем жидкости. Образующиеся пузырьки затем лопаются, что приводит к точечной коррозии и разрушению исполнительного узла насоса. Подобную ситуацию предотвращает токовое реле.

Когда насос работает в нормальном режиме, и жидкость полностью перекрывает его впускное отверстие, двигатель насоса потребляет номинальный рабочий ток. В случае снижения уровня воды потребляемый ток уменьшается.  Если кнопка запуска нажата, одновременно включаются стартёр M и таймер TD. Реле CD настроено на максимальный ток, поэтому его контакт при первоначальном запуске двигателя не будет замкнут. При падении силы тока ниже установленного минимума реле включается, а, после истечения времени ожидания TD, включается в его нормально замкнутый контакт. Соответственно контакты CR размыкаются и обесточивают двигатель насоса.

Применение такого детектора исключает автоматический перезапуск насоса, поскольку оператору необходимо убедиться в том, что уровень жидкости перед впускным отверстием достаточен.

Датчик тока своими руками

Если приобрести стандартный датчик (наиболее известны конструкции от торговой марки Arduino) по каким-то соображениям невозможно, устройство можно изготовить и самостоятельно.

Датчик тока фирмы Arduino. Стрелкой указан USB-разъём.

Необходимые компоненты:

  1. Операционный усилитель LM741, или любой другой, который мог бы действовать как компаратор напряжения.
  2. Резистор 1 кОм.
  3. Резистор 470 Ом.
  4. Светодиод.

Общий вид устройства в сборе, сделанного своими руками, представлен на следующем рисунке. В данной схеме используется эффект Холла, когда разность управляющих потенциалов может изменяться при изменении месторасположения проводника в электромагнитном поле.

Видео по теме

Хорошая реклама



Измерение силы тока и напряжения

Измерение силы тока и напряжения бывают двух видов:

  1. Постоянные измерения
  2. Оперативные измерения

Постоянные измерения это когда измерительные приборы установлены в электрооборудовании на постоянной основе. Амперметры обычно подключают через трансформаторы тока, так как ток может быть слишком большой для подключения прибора на прямую. Трансформаторы тока такие же, как и при подключении электросчетчика. При измерении постоянного тока, Амперметр подключают параллельно сопротивлению.

Для измерения напряжения вольтметры в сетях ниже 1000 Вольт подключают напрямую. А свыше 1000 Вольт через трансформаторы напряжения.

При ремонте и наладке электрооборудования часто возникает необходимость в оперативном измерении силы тока и напряжения. Для этих целей применяют:

  1. Токоизмерительные клещи

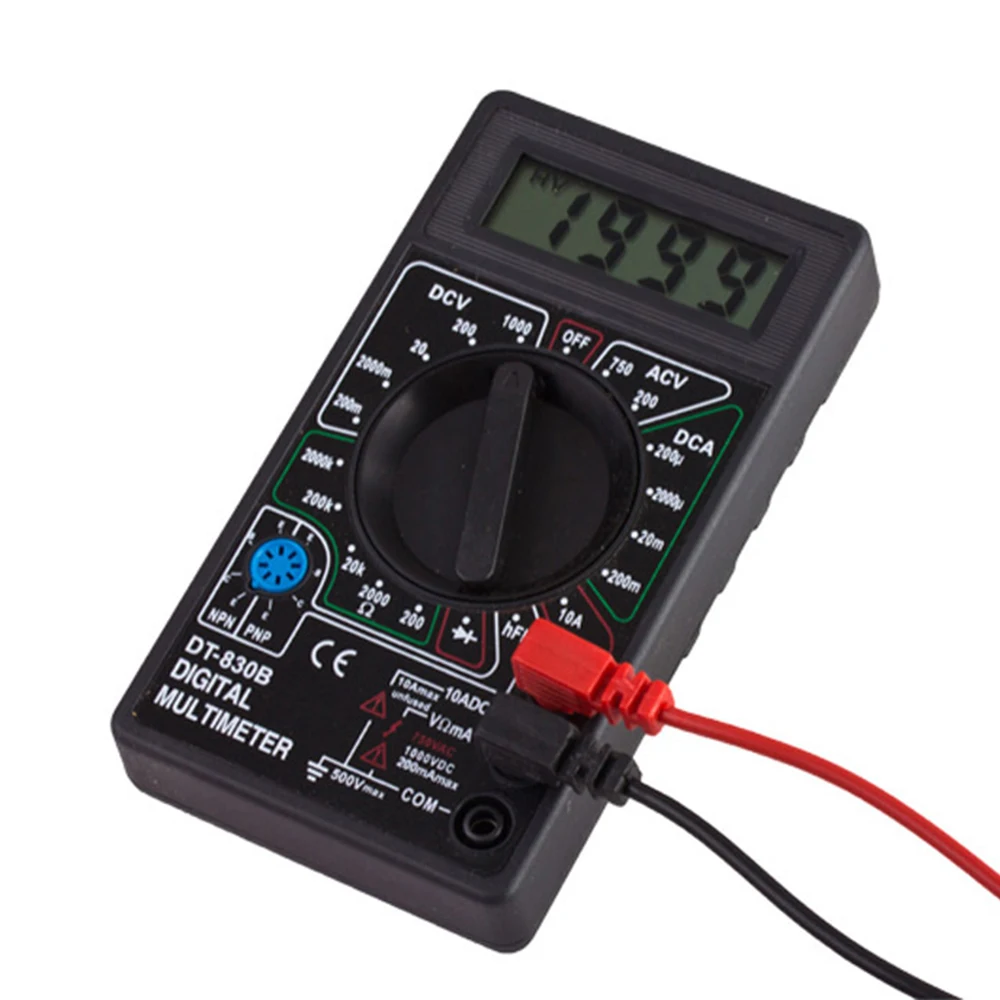

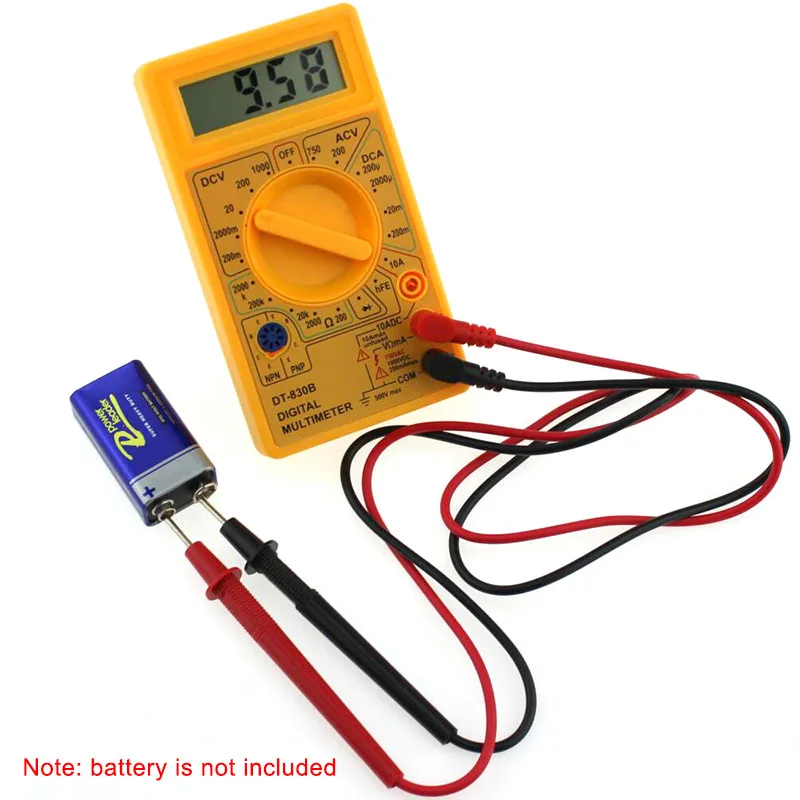

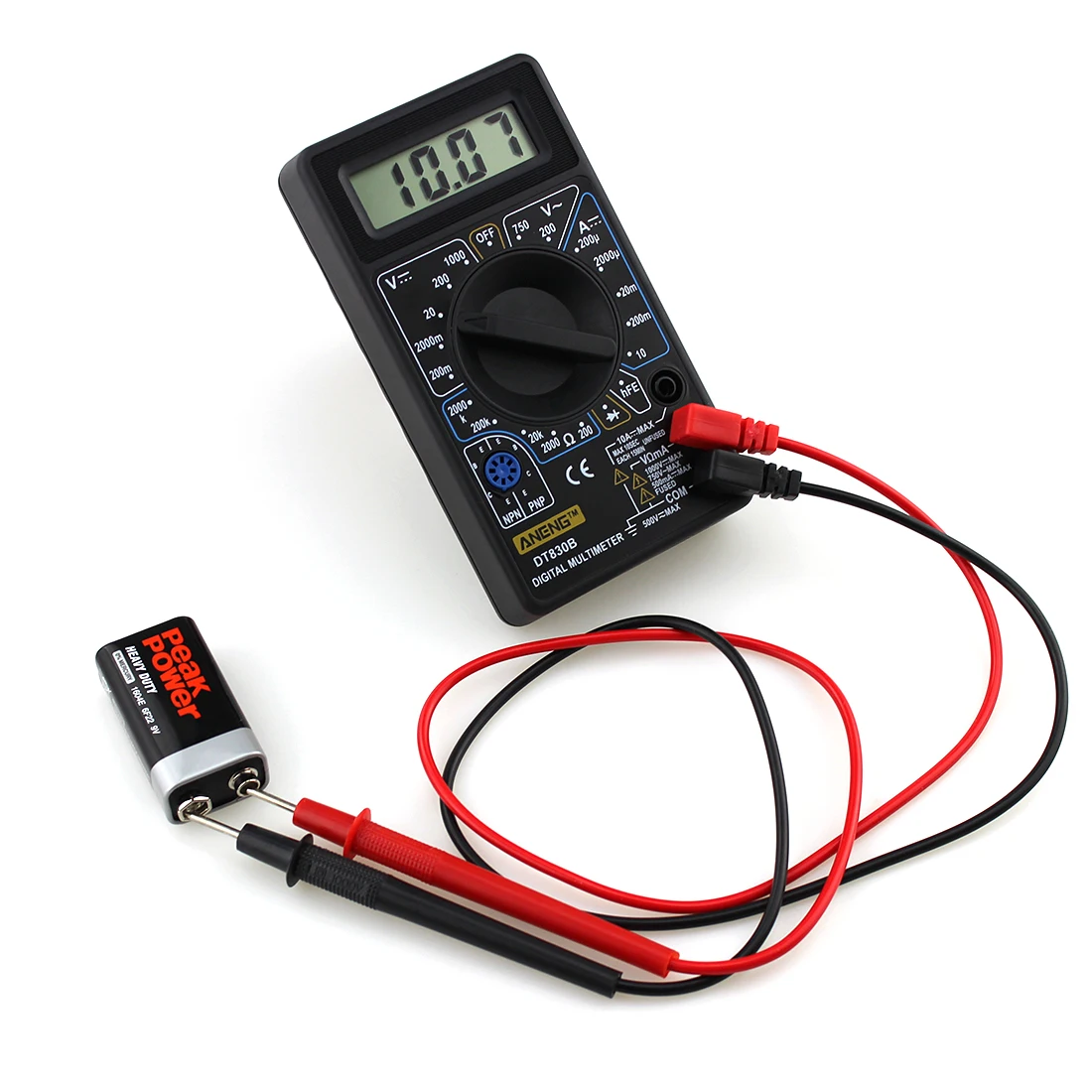

  2. Мультиметры
  3. «Цешки»

Измерение тока

Где необходим регулярный контроль технологического процесса или оборудования, измерение тока должно производиться приборами установленными стационарно.

В цепях переменного трехфазного тока обычно, измеряют ток одной фазы.

Измерение тока каждой фазы должно производиться:

  1. для синхронных турбогенераторов мощностью 12 МВт и более
  2. для линий электропередачи с пофазным управлением
  3. линий с продольной компенсацией
  4. линий для которых предусматривается возможность длительной работы в неполнофазном режиме
  5. в некоторых случаях на линий электропередачи 330 кВ и выше с трехфазным управлением
  6. для дуговых электропечей.

Измерение постоянного тока должно производиться в цепях:

1. аккумуляторных батарей, зарядных, подзарядных и разрядных устройств;

2. генераторов постоянного тока и силовых преобразователей;

3. возбуждения синхронных генераторов, компенсаторов, а также электродвигателей с регулируемым возбуждением.

Если возможно изменение полярности тока, амперметры постоянного тока должны иметь шкалу с нулевой отметкой посередине.

Измерение напряжения

Измерение напряжения, должно производиться в цепях:

1.  силовых преобразователей, аккумуляторных батарей, зарядных и подзарядных устройств.

2. генераторов постоянного и переменного тока, синхронных компенсаторов, а также в отдельных случаях в цепях агрегатов специального назначения.

3. возбуждения синхронных машин мощностью 1 МВт и более. В цепях возбуждения гидрогенераторов измерение не обязательно;

4. на секциях сборных шин постоянного и переменного тока, которые могут работать раздельно.

5. дугогасящих реакторов.

На трансформаторных подстанциях напряжение измеряется на стороне низшего напряжения, в тех случаях, когда установка трансформаторов напряжения на стороне высшего напряжения не требуется для других целей (например, для электросчетчиков).

В некоторых случаях разрешается  установка одного прибора с переключением на несколько точек измерения.

При автоматизированном пуске генераторов или других агрегатов установка приборов для непрерывного измерения напряжения не обязательна.

В трехфазных сетях производится измерение, как правило, одного междуфазного напряжения. В сетях напряжением выше 1 кВ с эффективно заземленной нейтралью возможно измерение трех междуфазных напряжений для контроля исправности цепей напряжением одним прибором с переключением.

Должна производиться регистрация значений одного междуфазного напряжения сборных шин 110 кВ и выше (либо отклонения напряжения от заданного значения) электростанций и подстанций, по напряжению на которых ведется режим энергосистемы.

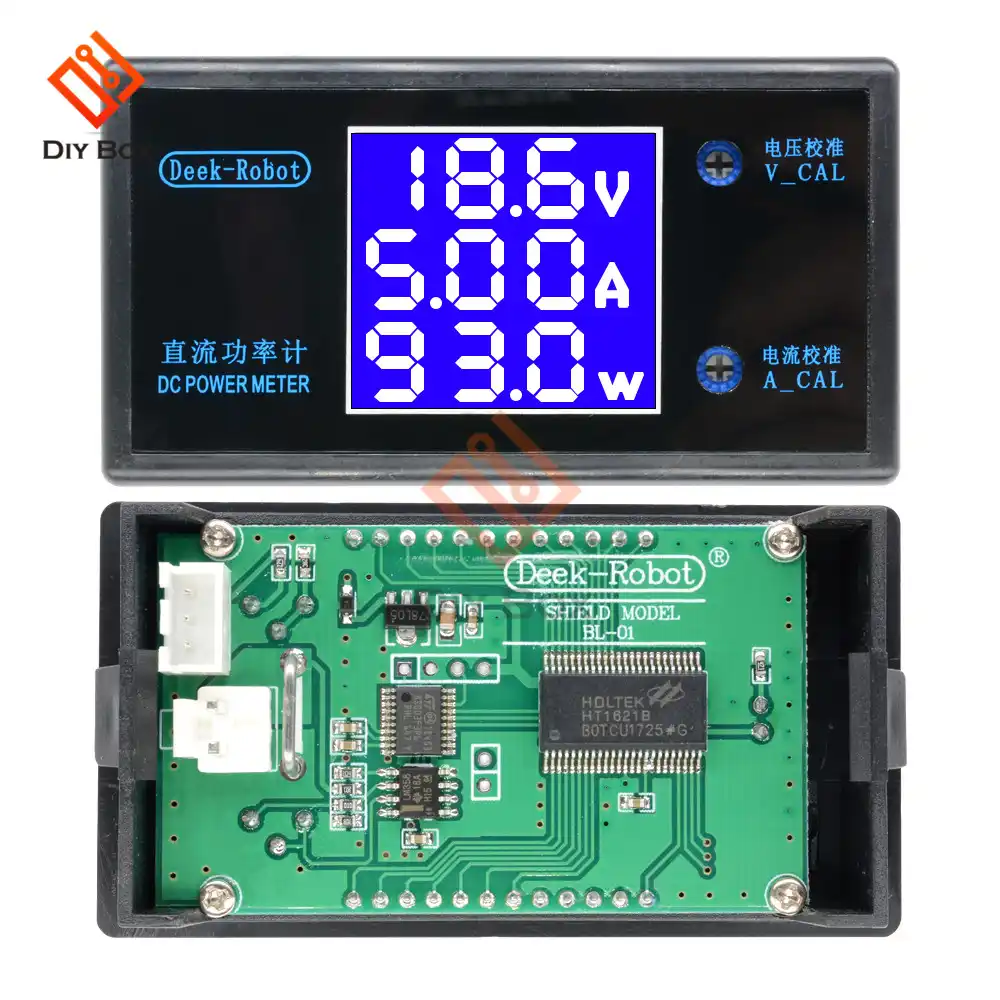

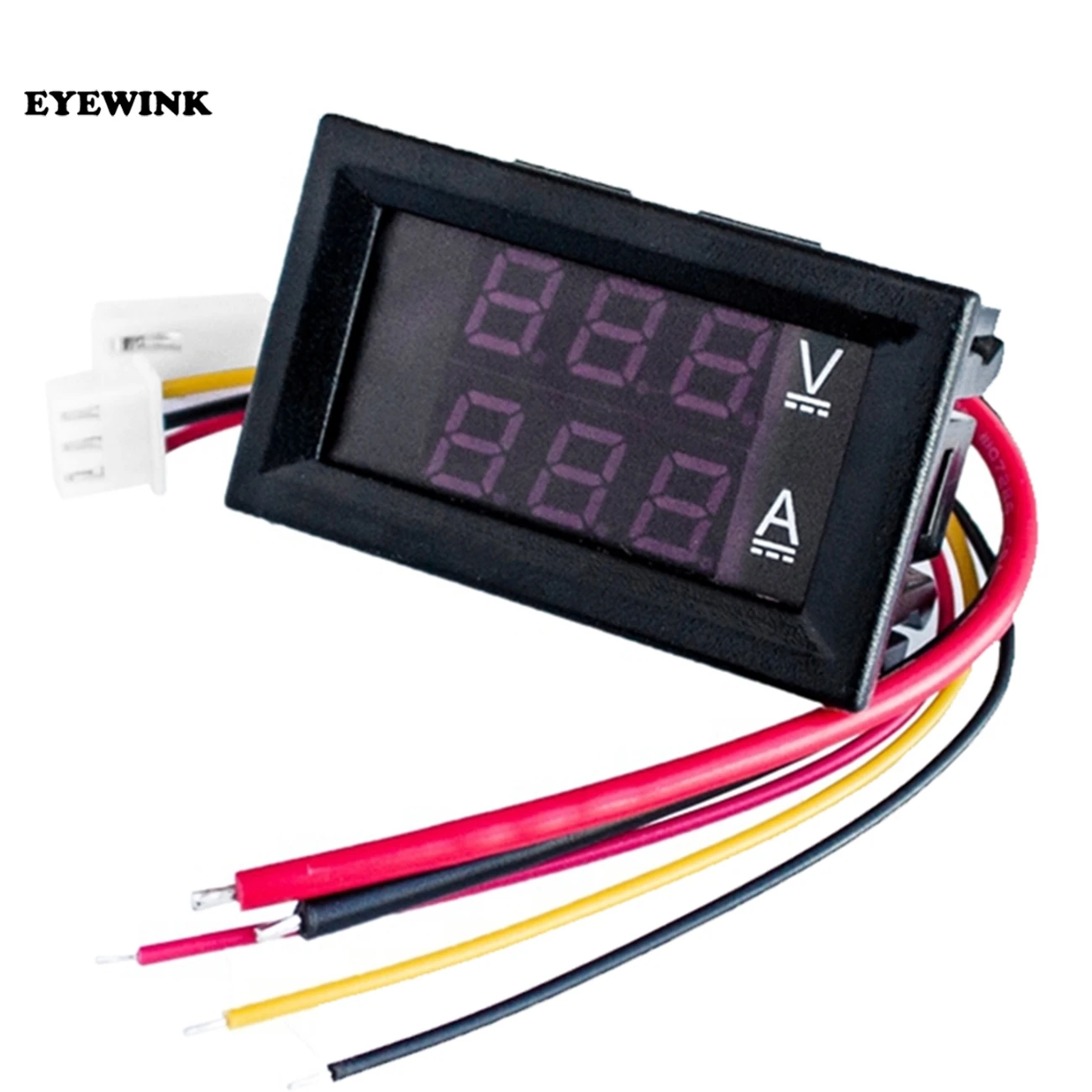

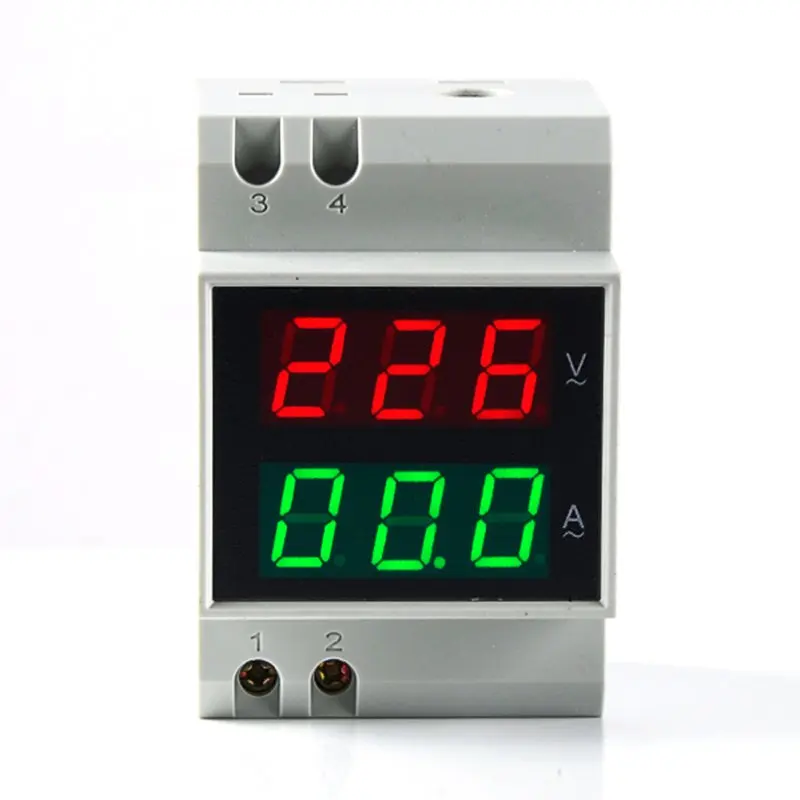

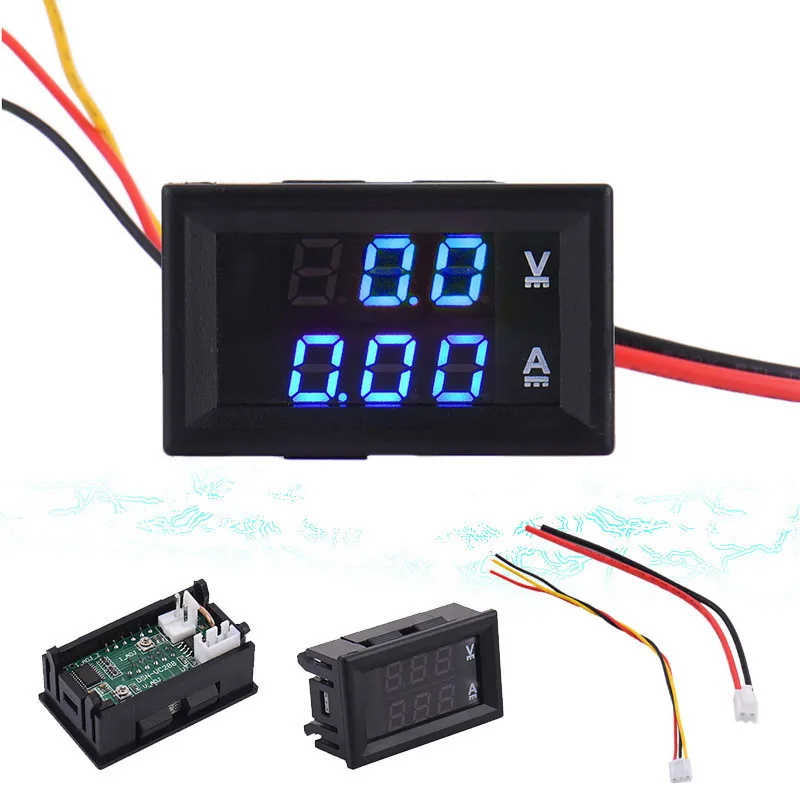

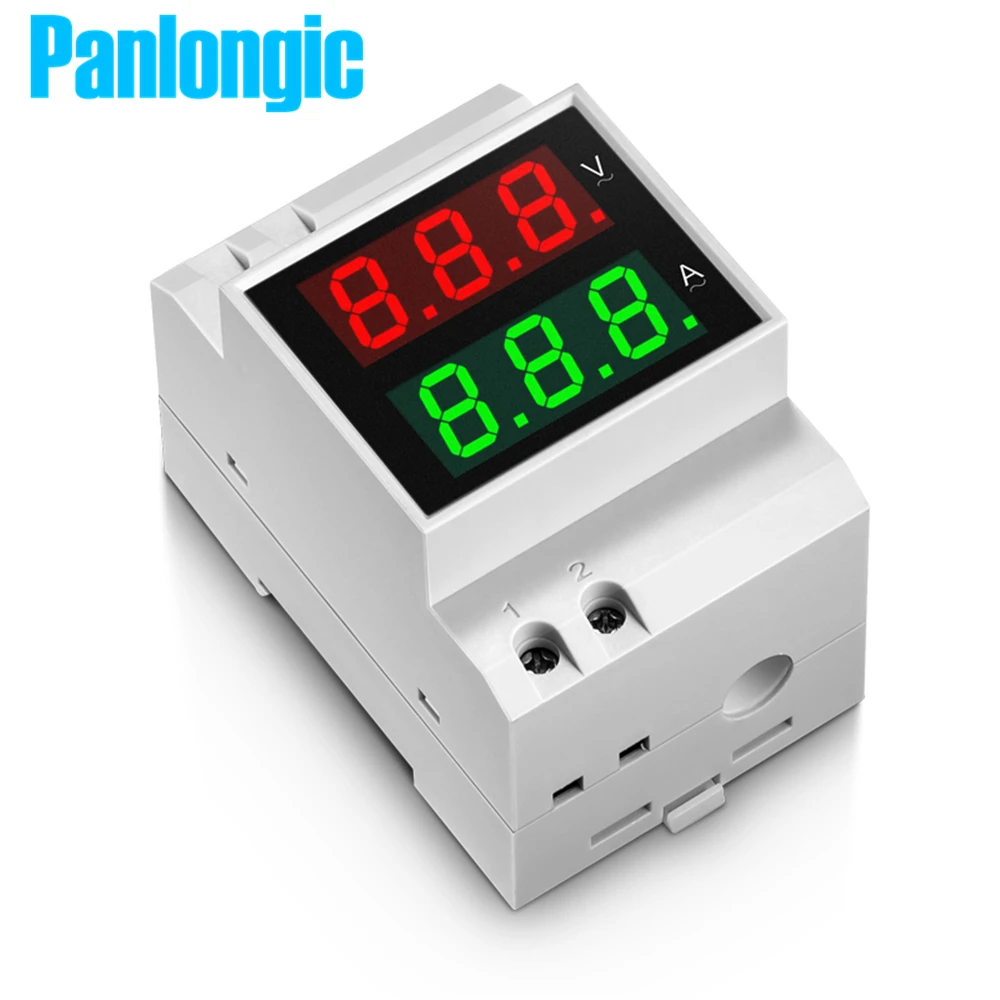

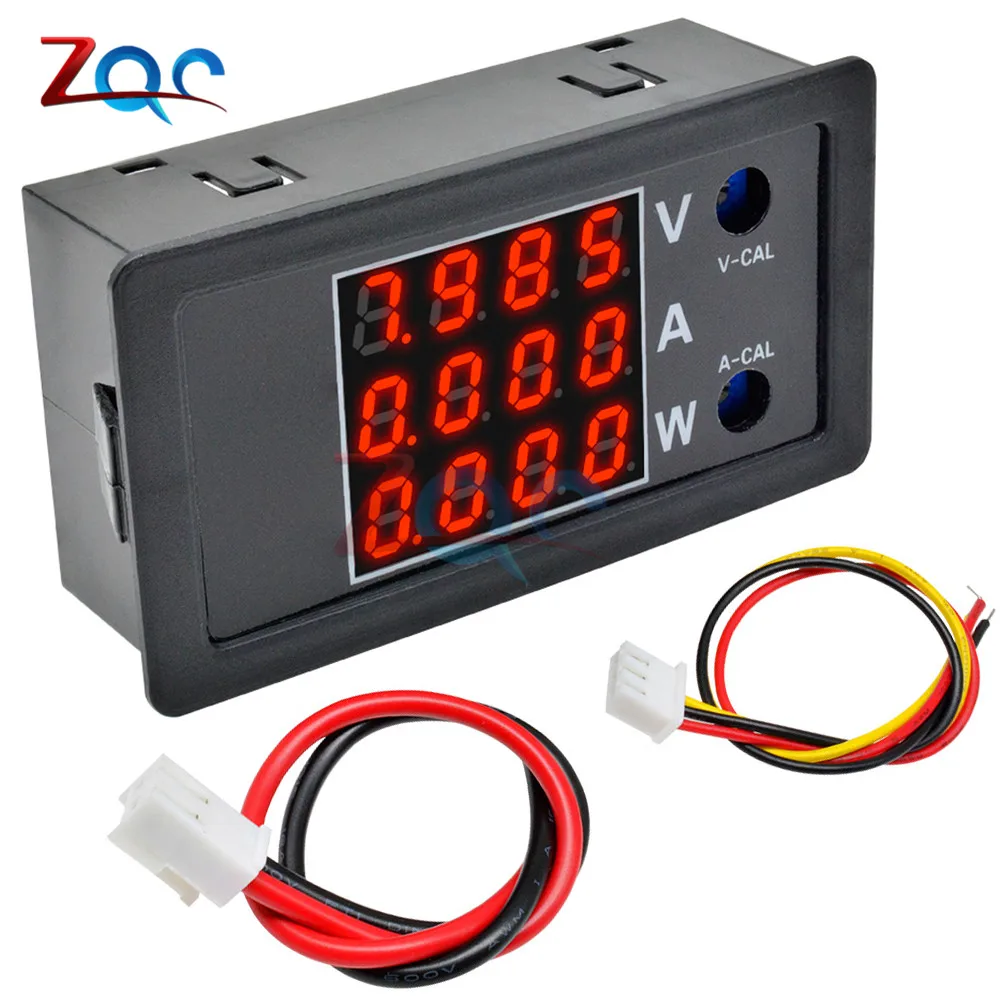

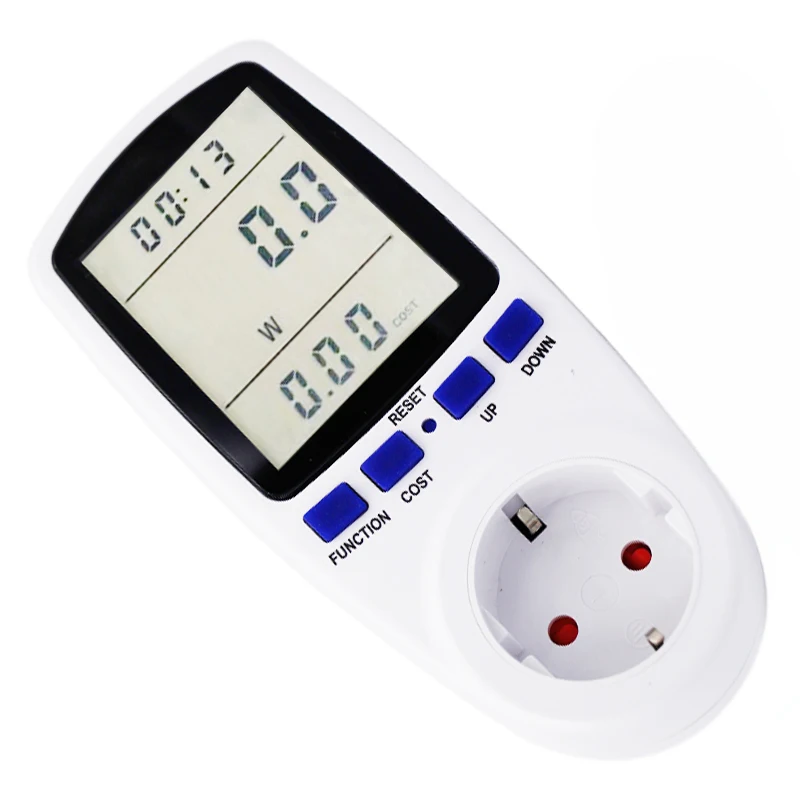

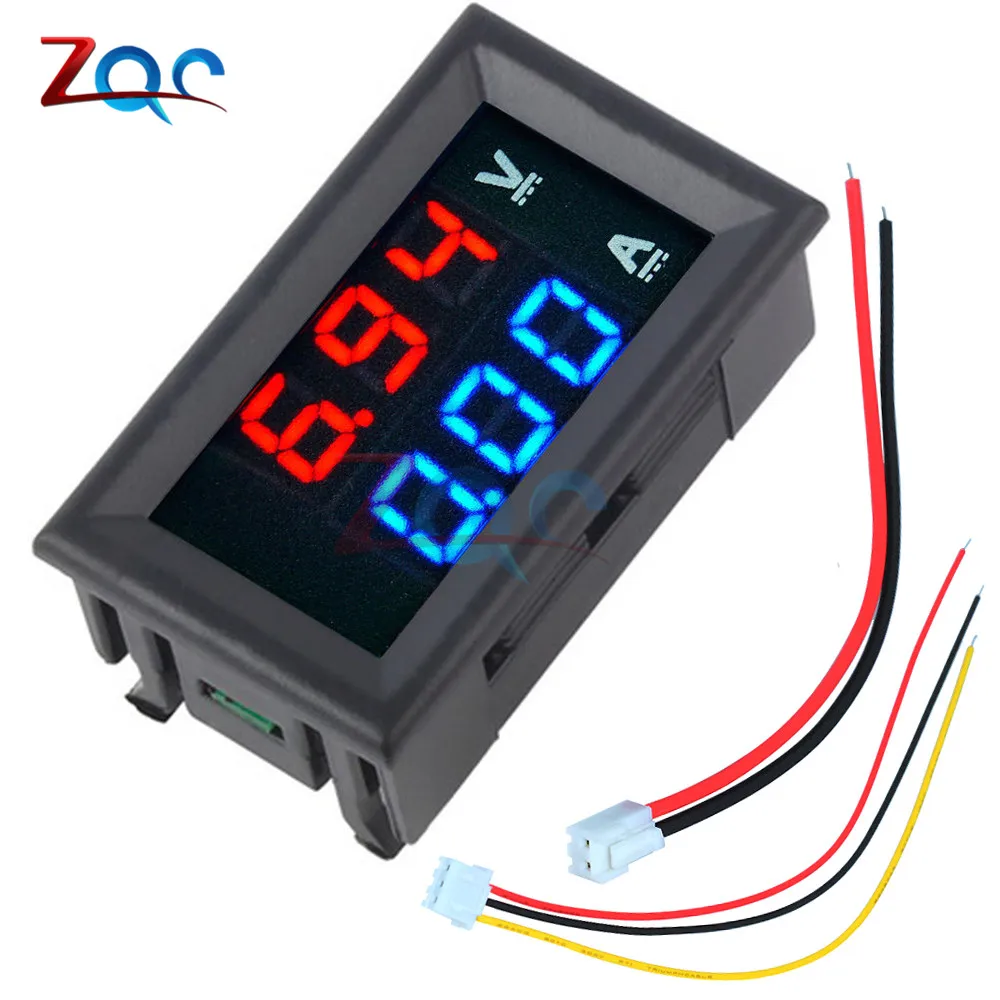

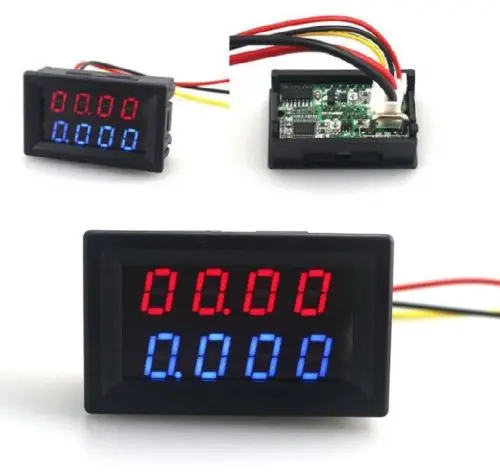

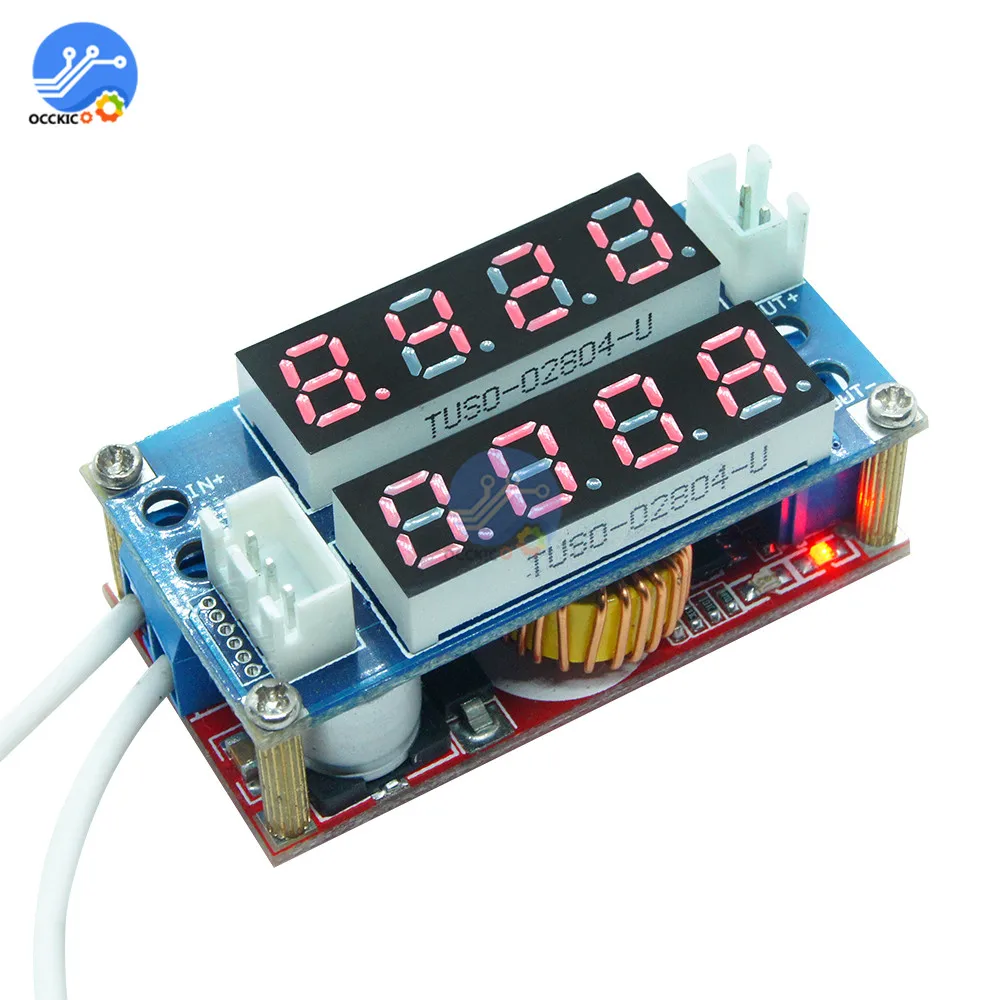

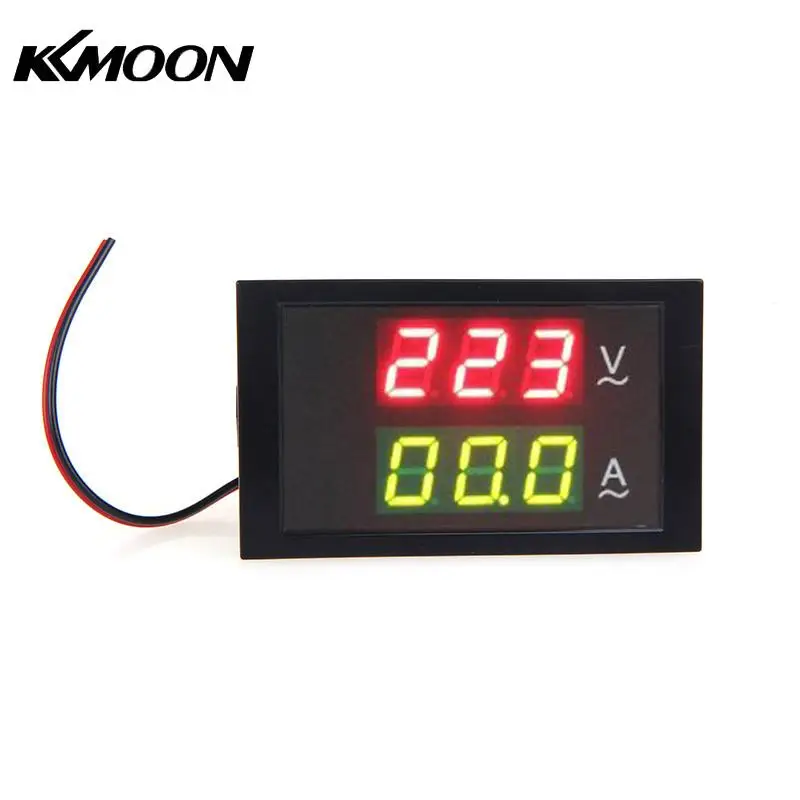

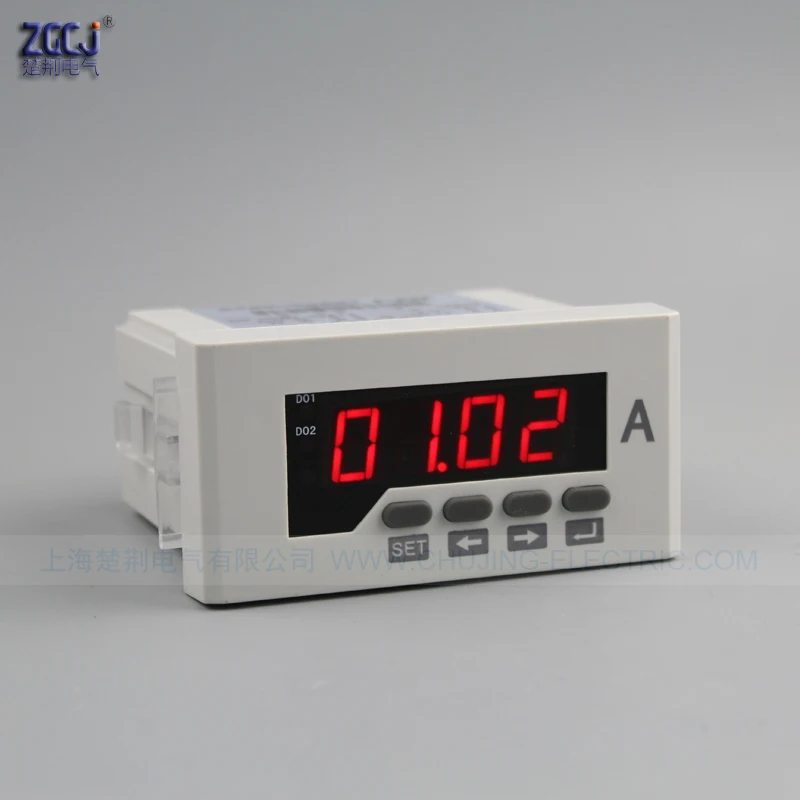

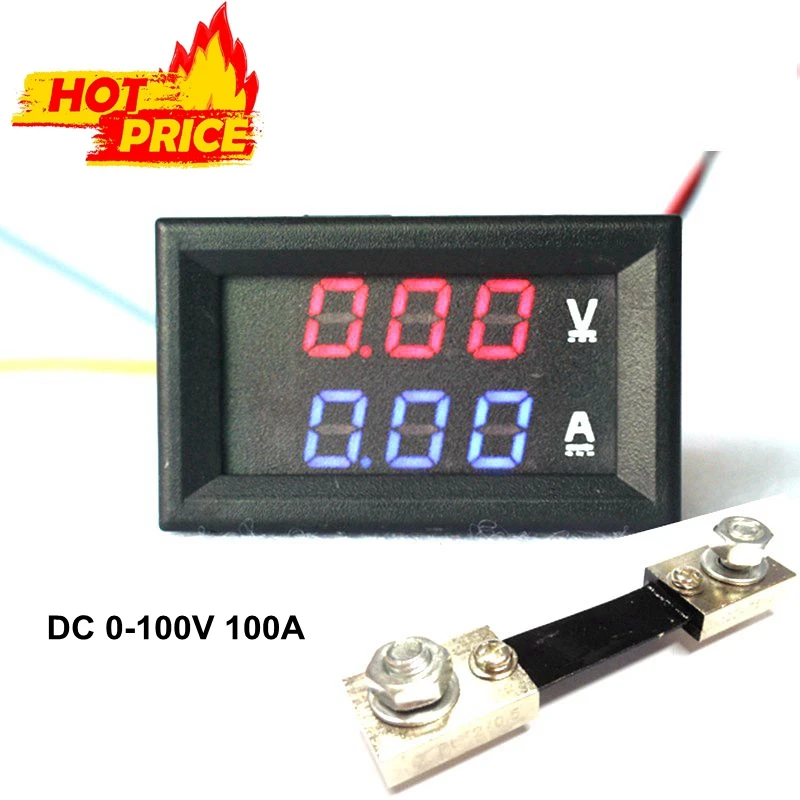

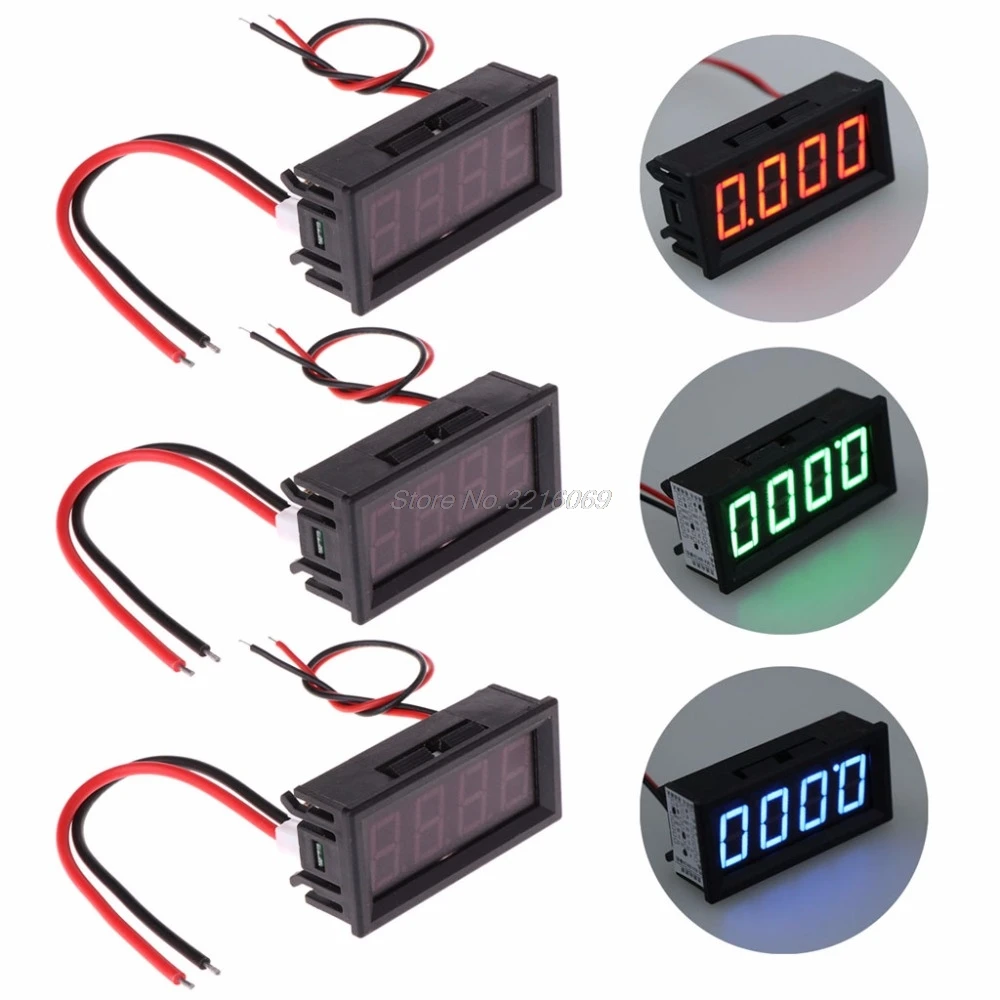

Цифровой измеритель тока и напряжения - лучшие предложения на цифровой измеритель тока и напряжения от мировых продавцов цифровых измерителей тока и напряжения

Отличные новости !!! Вы находитесь в нужном месте для цифрового измерителя тока и напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший цифровой измеритель тока и напряжения вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели цифровой измеритель тока и напряжения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в цифровом измерителе тока и напряжения и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести цифровой измеритель тока и напряжения по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Измеритель постоянного тока и вербар; Измеритель напряжения постоянного тока & verbar; Laurel Electronics Inc

Дисплей
Считывание 5 светодиодных цифр, 7 сегментов, 14,2 мм (. 56 "), красный или зеленый.
Диапазон от -99999 до 99999 или от -99990 до 99990 (считайте до 10)
Индикаторы Знак минус, 2 красные светодиодные лампы
Аналого-цифровое преобразование
Техника Concurrent Slope ™ (Пат. 5 262 780)
Текущий рейтинг 60 / с при 60 Гц, 50 / с при 50 Гц
Частота обновления вывода 56 / с при 60 Гц, 47 / с при 50 Гц
Частота обновления дисплея 3. 5 / с при 60 Гц, 3 / с при 50 Гц
Точность
Ошибка при 25 ° C 0,01% полной шкалы ± 2 отсчета (кроме 5A диапазон)
Диапазон температур 0,003% от показаний / ° C
Нулевая температура 0.1 отсчет / ° C
Подавление шума
CMR, от 0 до 60 Гц 130 дБ
ЯМР при 50/60 Гц 90 дБ с минимальной фильтрацией
Максимальный сигнал
Максимальное подаваемое напряжение 600 Vac для диапазонов 20, 200 и 300 В, 125 В переменного тока для других диапазонов
Токовая защита 25x для 2 мА, 8x для 20 мА, 2. 5x для 200 мА, 1x для 5 А
Мощность
Напряжение стандартное 85-264 В переменного тока или 90-300 В постоянного тока
Напряжение, опция 12-32 В переменного тока или 10-48 В постоянного тока
Частота DC или 47-63 Гц
Потребляемая мощность (типовая, базовый счетчик) 1.2 Вт при 120 В переменного тока, 1,5 Вт при 240 В переменного тока, 1,3 Вт при 10 В постоянного тока, 1,4 Вт При 20 В постоянного тока, 1,55 Вт при 30 В постоянного тока, 1,8 Вт при 40 В постоянного тока, 2,15 Вт при 48 VDC
Изоляция питания 250 В действующее рабочее, 2,3 кВ действующее за 1 мин тест
Мощность возбуждения (стандарт)
5 В постоянного тока 5 В постоянного тока ± 5%, 100 мА
10 В постоянного тока 10 В постоянного тока ± 5%, 120 мА
24 В постоянного тока 24 В постоянного тока ± 5%, 50 мА
Изоляция выхода 50 В постоянного тока на землю
Аналоговый выход (опция)
Выходные уровни 4-20 мА, 0-20 мА, 0-10 В, от -10 до + 10 В (выбирается перемычкой)
Текущее соответствие 2 мА при 10 В (нагрузка> 5 кОм)
Соответствие напряжения 12 В при 20 мА (нагрузка <600 Ом)
Масштабирование Регулировка нуля и полной шкалы от -99999 до +99999
Разрешение 16 бит (0. 0015% от полной шкалы)
Изоляция 250 В действующее рабочее, 2,3 кВ действующее за 1 мин тест
Релейные выходы (опция)
Двойные магнитные реле 2 Форма C, 8 А при 250 В переменного тока или 24 В постоянного тока, 0,3 А при 250 В постоянного тока, резистивная нагрузка
Четыре магнитных реле 4 Форма A (NO), 8 А при 250 В переменного тока или 24 В постоянного тока, 0.3 А при 250 В постоянного тока, резистивная нагрузка
Двойные твердотельные реле 2 Форма A (NO), 120 мА при 140 В перем. Тока или 180 В пост. Тока, резистивная нагрузка
Счетверенные твердотельные реле 4 Форма A (NO), 120 мА при 140 В перем. Тока или 180 В пост. Тока, резистивная нагрузка
Реле общего пользования Изолированные общие для сдвоенных реле или каждой пары из четырех реле
Релейная развязка 250 В действующее рабочее, 2.3 кВ действующее значение за 1 минуту испытания
Режимы фиксации реле С фиксацией или без фиксации
Реле активных режимов Активен или выключен, активен высокий или низкий
Режимы гистерезиса Режим полосы пропускания QA, раздельный гистерезис, гистерезис диапазона
Последовательный Ввод / вывод данных (опционально)
Выбор платы RS232, RS485 (двойной RJ11 или RJ45 разъемы), USB, Ethernet, преобразователь USB-RS485, Ethernet-to-RS485 конвертер
Протоколы Modbus RTU, Modbus ASCII, Modbus TCP (Ethernet), Laurel ASCII
Скорость передачи данных от 300 до 19200 бод
Цифровые адреса 247 (Modbus), 31 (Laurel ASCII),
Изоляция 250 В действующее рабочее, 2. 3 кВ действующее значение за 1 мин испытание
Сигнальные соединения
Окружающая среда
Рабочая температура от 0 ° C до 55 ° C стандартно, от -40 ° C до 70 ° C с опцией -X
Температура хранения. от -40 ° C до 85 ° C
Относительная влажность 95% при 40 ° C, без конденсации
Защита NEMA-4X (IP-65) при установке на панели

Что такое счетчик энергии? Типы счетчиков энергии и сборки с использованием микроконтроллера

Счетчик энергии или Счетчик ватт-часов - это электрический прибор, который измеряет количество электроэнергии, потребляемой потребителями. Коммунальные предприятия являются одним из электрических отделов, которые устанавливают эти инструменты в каждом месте, например, в домах, на производстве, в организациях, коммерческих зданиях, чтобы взимать плату за потребление электроэнергии такими нагрузками, как освещение, вентиляторы, холодильник и другие бытовые приборы.

Счетчик ватт-часов

Базовая единица мощности - ватт, измеряется с помощью ваттметра. Из тысячи ватт получается один киловатт. Если использовать один киловатт в течение одного часа, потребляется одна единица энергии. Таким образом, счетчики энергии измеряют быстрые напряжения и токи, вычисляют их произведение и выдают мгновенную мощность.Эта мощность интегрируется по временному интервалу, что дает энергию, использованную за этот период времени.


Типы счетчиков энергии

Счетчики энергии подразделяются на две основные категории, такие как:

  • Электромеханический индукционный счетчик
  • Электронный счетчик энергии

Счетчики энергии подразделяются на два типа с учетом следующих факторов: соображения:

  • Типы дисплеев аналогового или цифрового электросчетчика.
  • Типы точек учета: вторичная передача, сеть, местное и первичное распределение.
  • Конечные области применения, такие как коммерческое, промышленное и бытовое применение.
  • Технические аспекты, такие как однофазные, трехфазные, высокое напряжение (HT), низкое напряжение (LT) и материалы класса точности.

Подключение к электросети может быть однофазным или трехфазным в зависимости от источника питания, используемого в бытовых или коммерческих установках.В частности, в этой статье мы собираемся изучить принципы работы однофазного электромеханического индукционного счетчика энергии, а также трехфазного электронного счетчика энергии из объяснения двух основных счетчиков энергии , как описано ниже.

Однофазный электромеханический индукционный счетчик энергии

Это хорошо известный и наиболее распространенный тип старинных счетчиков энергии. Он представляет собой вращающийся алюминиевый диск, установленный на шпинделе между двумя электромагнитами. Скорость вращения диска пропорциональна мощности, и эта мощность интегрируется за счет использования зубчатых колес и механизма противодействия. Он состоит из двух пластинчатых электромагнитов из кремнистой стали: шунтирующих и последовательных магнитов.

Магнит серии

имеет катушку, состоящую из нескольких витков толстой проволоки, соединенных последовательно с линией; тогда как шунтирующий магнит несет катушку с многочисленными витками тонкого провода, подключенного к источнику питания.

Тормозной магнит - это разновидность постоянного магнита, который применяет силу, противоположную нормальному вращению диска, для перемещения этого диска в уравновешенное положение и остановки диска при отключении питания.Однофазный электромеханический индукционный измеритель энергии

Магнит серии

создает поток, пропорциональный протекающему току, а шунтирующий магнит создает поток, пропорциональный напряжению. Эти два потока запаздывают на 90 градусов из-за индуктивного характера. Интерфейс этих двух полей создает вихревой ток в диске, используя силу, которая пропорциональна произведению мгновенного напряжения, тока и фазового угла между ними. Тормозной магнит размещен на одной стороне диска, который создает тормозной момент на диске с помощью постоянного поля, создаваемого с помощью постоянного магнита.Когда тормозной и движущий моменты становятся равными, скорость диска становится постоянной.

Вал или вертикальный шпиндель алюминиевого диска связан с зубчатой ​​передачей, которая записывает число, пропорциональное оборотам диска. Эта передача устанавливает число в серии циферблатов и указывает энергию, потребляемую с течением времени.

Этот тип счетчиков энергии прост по конструкции, а точность несколько ниже из-за ползучести и других внешних полей.Основная проблема с этими типами счетчиков энергии - их склонность к взлому, что требует наличия системы контроля электроэнергии. Эти серийные и шунтирующие измерители широко используются в бытовых и промышленных приложениях.

Электронные счетчики энергии являются точными, точными и надежными измерительными приборами по сравнению с электромеханическими индукционными счетчиками. При подключении к нагрузке они потребляют меньше энергии и начинают измерения мгновенно. Итак, электронный тип трехфазного счетчика электроэнергии поясняется ниже с принципом его работы.

Трехфазный электронный счетчик энергии

Этот счетчик может выполнять измерения тока, напряжения и мощности в трехфазных системах питания. Используя эти трехфазные измерители, также можно измерять высокие напряжения и токи с помощью соответствующих преобразователей. Один из типов трехфазных счетчиков энергии показан ниже (приведен в качестве примера), который обеспечивает надежное и точное измерение энергии по сравнению с электромеханическими счетчиками.

3-фазный электронный счетчик энергии

Он использует AD7755, однофазную ИС для измерения энергии, для сбора и обработки параметров входного напряжения и тока. Напряжение и токи в линии питания рассчитываются до уровня сигнала с использованием преобразователей, таких как трансформаторы напряжения и тока, и передаются на эту ИС, как показано на рисунке. Эти сигналы дискретизируются и преобразуются в цифровые, затем умножаются друг на друга для получения мгновенной мощности. Позже эти цифровые выходы преобразуются в частоту для управления электромеханическим счетчиком. Частота выходного импульса пропорциональна мгновенной мощности и (в заданном интервале) передает энергию нагрузке для определенного количества импульсов.

Микроконтроллер принимает входные данные от всех трех микросхем измерения энергии для трехфазного измерения энергии и служит мозгом системы, выполняя все необходимые операции, такие как сохранение и получение данных из EEPROM, управление счетчиком с помощью кнопок для просмотра энергии потребление, фазы калибровки и сброс показаний; и он также управляет дисплеем с помощью IC декодера.

До сих пор мы ознакомились с счетчиками электроэнергии и принципами их работы. Для более глубокого понимания этой концепции в следующем описании счетчика энергии дается полная информация о схеме и ее соединениях с использованием микроконтроллера.

Схема счетчика энергии с использованием микроконтроллера:

На рисунке ниже показана схема счетчика ватт-часов, реализованная с использованием микроконтроллера Atmel AVR. Эта схема непрерывно отслеживает и регистрирует параметры напряжения и тока однофазной сети. Микроконтроллер получает значения этих параметров от схемы преобразования сигнала, которая управляется микросхемами OP-AMP. Схема счетчика энергии

с использованием микроконтроллера

Эта схема имеет два трансформатора тока, последовательно соединенных с каждой линией питания: фаза и нейтраль.Текущие значения от этих трансформаторов отправляются в соответствующий АЦП микроконтроллера, а затем АЦП преобразует эти значения в цифровые значения, и, таким образом, микроконтроллер обязательно выполняет вычисления, чтобы определить потребление энергии. Микроконтроллер запрограммирован таким образом, что значения напряжения и тока от АЦП умножаются и интегрируются в течение определенного периода времени, а затем соответственно приводят в действие механизм счетчика, который отображает количество потребляемых единиц (кВт) за период времени.

В дополнение к измерению энергии, эта система также обеспечивает индикацию замыкания на землю в случае любого короткого замыкания или перегрузки по току, которые могут возникнуть в нейтрали или линии заземления, и соответствующим образом включает индикацию светоизлучающих диодов для обнаружения замыкания на землю, а также для каждого энергопотребления. .

Статья посвящена схеме ваттметра и принципам его работы. Это также известно как счетчик энергии, который используется при разработке комплектов электрических и электронных проектов с использованием различных технологий.Для получения любой помощи в отношении таких понятий, как подделка счетчика энергии и выставление счетов счетчика электроэнергии с использованием беспроводной технологии, или оставьте комментарий в разделе, приведенном ниже.

Фото:

  • Счетчик ватт-часов от tradeindia
  • Однофазный индукционный счетчик энергии по инжинирингу
  • Трехфазный электронный счетчик электроэнергии по аналогу
  • Схема счетчика электроэнергии с использованием микроконтроллера по следующему графику

Текущие цифровые приборные панели

(высокая точность, высокая скорость считывания, управляющие выходы)

Характеристики

  • 0.Диапазоны 2, 2, 20, 200 и 660 В.
  • Все диапазоны откалиброваны на заводе.
  • Разрешение 4 1/2 разряда до ± 19,999 для прямого считывания в мВ, В, мА или А.
  • Поле масштабируется с передней панели до ± 99 999 для использования с внешними токовыми шунтами.
  • Отображение пикового значения.
  • Выбираемый фиксированный ноль или активный младший разряд.
  • NEMA 4X, корпус 1/8 DIN.
  • Выбор изолированных плагинов для управления и компьютерного интерфейса.
  • диапазоны 2, 20, 200 мА и 5 А.
  • Точность полной шкалы 99,99%.
  • Входное сопротивление 1 Гом на шкалах 200 мВ и 2 В.
  • До 60 преобразований в секунду.
  • Выбираемый адаптивный цифровой фильтр.
  • Источник возбуждения 5, 10 или 24 В постоянного тока.
  • Внешнее управление для сброса, удержания счетчика и десятичных точек.
  • Сертифицировано по UL 3101-1, CAN / CSA-C22.2, EN 61010-1 (знак CE).

Использование с внешними токовыми шунтами

Laureate может использоваться с внешними токовыми шунтами, которые обычно производят 50 или 100 мВ при их номинальном максимальном токе. Масштабирование от милливольт до ампер для определенного значения шунта легко выполняется с передней панели измерителя. Масштабируемое считывание - пять полных цифр с точностью до ± 99 999 единиц. Поскольку сигнал напряжения от токового шунта может быть шумным, Laureate предоставляет выбираемый, адаптивный цифровой фильтр скользящего среднего, как описано ниже.

Все диапазоны с предварительной калибровкой

Все диапазоны напряжения и тока откалиброваны на заводе, а коэффициенты калибровки для каждого диапазона хранятся во внутренней EEPROM.Это позволяет изменять диапазоны без повторной калибровки измерителя.

Высокая скорость чтения и захват пиковых значений

Все вольтметры Laureate используют аналого-цифровое преобразование Concurrent Slope (патент США 5 262 780), которое позволяет выполнять до 60 или 50 преобразований в секунду при интеграции сигнала в течение полного цикла мощности. Высокая скорость чтения идеальна для захвата пиковых значений, компьютерного интерфейса в реальном времени и управления.

Пиковое значение входного сигнала автоматически фиксируется и может отображаться с помощью команды кнопки на передней панели или управляющего сигнала на заднем разъеме с момента последнего сброса счетчика.Другие элементы управления на заднем разъеме включают удержание счетчика, сброс счетчика и выбор десятичной точки.

Выбираемая фильтрация сигналов

Отображаемые показания и выходные данные можно выбрать отдельно, чтобы они не фильтровались или не фильтровались.

Нефильтрованный выбор обновляется после каждого преобразования для максимально быстрого ответа.

Пакетный выбор среднего фильтра усредняет каждые 16 преобразований для обновления каждые 1/4 секунды.

Адаптивный выбор фильтра скользящего среднего обеспечивает выбор из 8 постоянных времени от 80 мс до 9.6 с. Когда происходит значительное изменение уровня сигнала, фильтр адаптируется путем кратковременного переключения на кратчайшее время для отслеживания изменения, а затем возвращается к выбранной постоянной времени. Другой вариант - Auto, который обеспечивает автоматический выбор постоянной времени на основе характеристик шума сигнала

.

Изолированный источник возбуждения

Изолированные выходы возбуждения 5, 10 и 24 В постоянного тока являются стандартными для питания внешних устройств, таких как преобразователи или передатчики.Во многих случаях эти выходы могут устранить необходимость во внешнем источнике питания.

Опции интерфейса

Съемный изолированный аналоговый выход, двойной контроллер уставки и платы связи RS-232, RS-485 или BCD позволяют модернизировать Laureate с простого монитора до системного интерфейса и управления.

Встроенная гибкость и безопасность

Лауреаты могут питаться от 85–264 В переменного тока и 90–370 В постоянного тока или, по желанию, от 8–28 В переменного тока и 9–37 В постоянного тока. Они доступны с красными или зелеными светодиодами.Они размещены в корпусе 1/8 DIN, который соответствует требованиям NEMA 4X (IP65) с лицевой стороны при установке на панели. Любые функции настройки и клавиши на передней панели могут быть заблокированы для упрощения использования и безопасности.

Технические характеристики

Напряжение постоянного тока Диапазон напряжения постоянного тока Разрешение Входное сопротивление Погрешность при 25 ° C ± 1 отсчет
200.00 мВ 10 мкВ 1 г 0,01% полной шкалы
2.000 В 100 мкВ 1 г 0,01% полной шкалы
20,000 В 1 мВ 1 Месяц 0,01% полной шкалы
200,00 В 10 мВ 1 Месяц 0,01% полной шкалы
660,0 В 100 мВ 1 Месяц 0. 03% полной шкалы
Постоянный ток 2,0000 мА 0,1 мкА
100 0,01% полной шкалы
20,000 мА
1,0 мкА
10 0,01% полной шкалы
200,00 мА
10 мкА 1 0,01% полной шкалы
5.000 А 1,0 мА 0,01 0,04% полной шкалы

Напряжение и ток постоянного тока

Дисплей Аналого-цифровое преобразование
Считывание 5 цифр, 7 сегментов, 14,2 мм (0,56 дюйма) Техника Concurrent Slope ™ (патент 5 262 780)
Цвет Красный или зеленый светодиод Средний рейтинг 60 / с при 60 Гц, 50 / с при 50 Гц
Диапазон -99999 до +99999 или от -99990 до +99990 (считать до 10 с округлением до
)
Выходное обновление 56 / с при 60 Гц, 47 / с при 50 Гц
Индикаторы Знак минус, 2 красные светодиодные лампы Обновление дисплея 3. 5 / с при 60 Гц, 3 / с при 50 Гц
Точность Подавление шума
Span Tempco 0,003% от показаний / ° C CMR, от 0 до 60 Гц 130 дБ
Нулевая температура 0,1 отсчетов / ° C ЯМР при 50/60 Гц 90 дБ с минимальной фильтрацией
Максимальный сигнал Мощность
Максимальное приложенное напряжение 660 В переменного тока для диапазонов 20, 200 и 600 В, 125 В переменного тока для других диапазонов
Напряжение, стандартное.
85-264 В переменного тока и 90-370 В постоянного тока
Частота
постоянного тока или 49-440 Гц
Максимальная токовая защита 25x для 2 мА, 8x для 20 мА, 2,5x для 200 мА, 1x для 5 A Напряжение, опт. 8-28 В переменного тока и 9-37 В постоянного тока
Силовая изоляция Класс безопасности до 250 В переменного тока, заземление счетчика на землю,
Постоянный ток до 60 Гц, 4.2 кВп на испытание высоким напряжением
Мощность возбуждения Назначение контактов разъема
5 В постоянного тока 5 В постоянного тока ± 5%, 100 мА макс
10 В постоянного тока 10 В постоянного тока ± 5%, 120 мА макс.
24 В постоянного тока 24 В постоянного тока ± 5%, 50 мА макс.
Изоляция выхода 50 В постоянного тока на землю
Окружающая среда
Рабочая температура от 0 ° C до 55 ° C
Температура хранения от -40 ° C до 85 ° C
Защита от относительной влажности NEMA-4X (IP-65) при панельном монтаже

5672 Bolsa Avenue Huntington Beach, CA 92649 - США - тел. (714) 622-2000 - факс (714) 622-2001

PPT - PowerPoint презентация измерителя мощности, напряжения и тока, скачать бесплатно

  • Измеритель мощности, напряжения и тока Pim Shih Eric Wild Профессор: Гэри Свенсон Т. А. Хулио Урбина Университет штата Иллинойс в Урбане Шампейн, Департамент электротехники и вычислительной техники

  • Измеритель напряжения и тока питания

  • Цели проекта • Создание источника питания, способного отображать напряжение, ток и мощность. • Устройство будет использоваться в качестве учебного пособия для студентов на начальных этапах обучения. • Устройство можно модернизировать для использования в различных приложениях. • Устройство недорогое и востребованное.

  • Блок-схема

  • Схема платы

  • Схемы: основной источник питания

  • Схемы: Датчик магнитного поля Кристаллический дисплей

  • Описание • Источник питания • 0-9 В постоянного тока • Напряжение изменяется с помощью потенциометра • Датчик магнитного поля AA004-02 • Измеряет магнитное поле • Микропроцессор MC68HC705P6 • Преобразует аналоговый сигнал в цифровой сигнал • Отправляет сигнал на ЖК-дисплей после программирования

  • Аппаратное обеспечение • Источник питания • Источник постоянного тока от 0 до 9 В • ЖК-дисплей • ЖК-дисплей серии DMC • Отображает напряжение, ток и мощность, генерируемые источником питания

  • Аппаратное обеспечение (продолжение) • Регулятор напряжения • Серия MC7800 • Постоянное напряжение 5 В подается на датчик магнитного поля, операционный усилитель, микроконтроллер и ЖК-дисплей • Операционный усилитель • Усиливает сигнал от датчика поля до уровня, считываемого микроконтроллером

  • Аппаратное обеспечение (продолжение) • Микроконтроллер MC68HC705P6 • Наиболее важная часть проекта • Преобразует напряжение и ток в символы ASCII • Выводит символы ASCII на ЖК-дисплей

  • Источник питания • Трансформатор • Преобразует 120 В переменного тока в 9 В переменного тока • Выпрямление • Преобразует переменный ток в постоянный с помощью диодов и конденсаторов • Фильтрация • Сглаживает пульсирующий постоянный ток только до постоянного тока с помощью конденсаторов • Стабилизация напряжения • Используемые микросхемы регуляторов напряжения для поддержания постоянного и устойчивого напряжения на нагрузках

  • Этапы проектирования источника питания

  • Результаты:

  • Источник питания (продолжение.) • Переменные напряжения постоянного тока • Между 0–9 вольт • Переключение между ними с помощью потенциометра • Реализовано с использованием матрицы резисторов / транзисторов • Изоляция и стабильность выхода • Диоды, используемые для изоляции выходов • Конденсаторы обеспечивают малошумящие выходы напряжения

  • Датчик магнитного поля GMR • Общие комментарии • Разработан для измерения или измерения напряженности магнитного поля в широком диапазоне полей • Разработан для непосредственного обнаружения магнитного поля, а не скорости изменения магнитного поля • Очень чувствителен к небольшим изменениям магнитного поля • Магнитные поля произведенный токонесущими устройствами позволяет использовать его в качестве датчиков тока

  • Ось чувствительности Чип GMR Датчик магнитного поля (продолж.) • Принципы измерения тока • Ниже показана ориентация корпуса датчика для обнаружения поля от токоведущего провода. • Это приложение позволяет измерять ток без прерывания и вмешательства в интересующую цепь. • Примечание: провод может быть расположен над или под микросхемой, если он ориентирован перпендикулярно оси чувствительности.

  • M68HC05 Микроконтроллер • Определение • Микроконтроллер - это очень маленький продукт, который содержит многие из функций компьютера система • Микроконтроллер представляет собой единый чип, который может быть запрограммирован пользователем с помощью ряда инструкций, загруженных в его память.

  • M68HC05 Микроконтроллер (продолж.) • Характеристики оборудования • Технология HCMOS • 8-битная архитектура • Внутренний 16-битный таймер • Внутренняя рабочая частота 2,1 МГц, 5 В; 1,0 МГц, 3 В • Система последовательного интерфейса связи • Система последовательного периферийного интерфейса

  • Микроконтроллер M68HC05 (продолжение) • Функции программного обеспечения • Совместимость с более высоким программным обеспечением • Эффективный набор команд • Отображение памяти ввода / вывода • Встроенная память • 176–304 байта оперативной памяти • 240 байтов постоянной памяти • 7600–7744 байта программируемой памяти

  • Микроконтроллер Процедура • Измерение напряжения • Выполняется путем отправки выходного сигнала источника питания на контакт микроконтроллера • Измерение тока • Выход источника питания передается через преобразователь, который преобразует ток в напряжение • Измерение мощности • Используется команда умножения в микроконтроллере

  • Процедура кодирования • Алгоритм отображения напряжения: 1) Установите порт C, бит 2 на выход 2) Цикл навсегда 3) Установите RC-генератор 4) Включите аналого-цифровой преобразователь 5) Проверьте флаг готовности 6) Переключите Enable

  • Блок-схема

  • Оригинальный дизайн • Отличия от оригинального дизайна • Используемые резисторы вместо потенциометров для калибровки датчика магнитного поля • Используется V = IR вместо датчика магнитного поля для измерения тока • Используется меньшее количество конденсаторов для уменьшить пульсации напряжения

  • Требования к рабочим характеристикам • Требования • Точность измерителя тока, напряжения и мощности будет иметь точность в пределах пяти процентов от фактического значения.• Это связано с тем, что размер ЖК-дисплея составляет 2 X 16. Это означает, что есть две строки, каждая из которых содержит 16 символов. • Значения будут в миллиамперах, чтобы значения были максимально точными.

  • Проверка напряжения нагрузки

  • Выполненные тесты: • Проверено напряжение нагрузки и ток с использованием различных значений сопротивления нагрузки. • Проверено влияние температуры и расхода воздуха на контур. • Протестировано посторонним вмешательством.

  • Проблемы и проблемы • Внешние помехи • Внешнее магнитное поле мешает показаниям датчика магнитного поля на макетной плате • Шум из-за проводов - электромагнитный шум индуктивности / емкости • Конденсаторы • Исходное количество конденсаторов не снижает пульсации напряжения до желаемого уровня • Резисторы • Слишком малый резистор нагрузки • Часы • Тактовый сигнал должен быть расположен очень близко к микроконтроллеру, иначе схема не будет работать

  • Успешно • Успешно реализованы источник питания, датчик магнитного поля и микропроцессор для ЖК-дисплей • Улучшение проекта с течением времени при одновременном преодолении проблем и проблем оригинального дизайна • Получено эффективное и точное рабочее устройство, как было предложено • Получено очень высококачественное устройство с практическими целями, при сохранении низких затрат • Благодаря этому проекту многому научился

  • Конкурентный анализ • Конкуренты  Agilent Technologies, Fluke, P hilips, Tektronix и многие другие • Сильные стороны • Доступный, портативный, простой в использовании, легко модернизируемый • Слабые стороны • Ограниченная, но широкая функциональность

  • Стоимость деталей • Для основного источника питания Количество Стоимость 1) 117-9 В (100 мА) ) трансформатор 1 $ 3.00 2) Переключатель, SPST 1 1,12 доллара США 3) Сетевой шнур 1 2 доллара США 4) Диоды - 1N914 Диод 4 0,22 доллара США 5) Светодиод 1 0,10 доллара США 6) Резисторы - 100-100 кОм 5 0,05 доллара США 7) Потенциометр 10 кОм 1 0,49 доллара США 8) Конденсаторы - 1 мкФ – 1 нанофарад / 16 В 5 0,50 долл. США 9) Транзисторы 3 0,26 долл. США 10) Трехконтактное положительное фиксированное напряжение Рег. 1 1,60 доллара США Итого для основного источника питания: 10,96 доллара США

  • Стоимость деталей (продолжение) • Стоимость измерения текущего количества 1) AA004-02 - Датчик магнитного поля 1 11 долларов США.00 2) U1 - LM324 маломощный четырехъядерный операционный усилитель 1 3,00 доллара США 3) Резисторы 100 Ом - 1 МОм 8 0,05 доллара США 4) R8, R12 - 1 МОм 2 0,05 доллара США 5) Конденсаторы 2 0,10 доллара США Общая стоимость измерения тока: 14,70 доллара США

  • Стоимость деталей (продолжение) • От микрочипа к ЖК-дисплею Стоимость 1) MC68HC705P6 - микроконтроллер 1 8,50 доллара США 2) 16-контактный разъем дисплея / для дисплея 1 5,05 доллара США 3) Резисторы 15 Ом - 4,7 МОм 1 0,05 доллара США 4) Конденсаторы - 0,1 мкФ, 27 пико фарад 2 0 $.10 5) Генератор - 4 МГц 1 1,59 доллара Общая стоимость микрочипа для ЖК-дисплея: 15,39 доллара США

  • Общая стоимость • Общая стоимость всего проекта (всего три плюс макетная плата) = 46,05 доллара США (оценка) • Общая стоимость = труд + Детали = 50 долларов США в час * 2,5 * 120 * 2 + 46,05 долларов США = 30 046,05 долларов США

  • Возможные улучшения • Способы повышения стабильности • Размещение экранов вокруг микросхем и магнитного датчика для уменьшения внешнего магнитного поля • Разработайте другую конфигурацию усилителя использование контуров обратной связи, чтобы отказаться от усиления для стабильности • Используйте другую конфигурацию операционного усилителя для уменьшения температурной зависимости

  • Потенциальные рынки • Преподаватели • Лаборатории • Программное обеспечение можно перенастроить для использования во многих приложениях.

  • Выводы: • Отличный инструмент для студентов инженерных вузов • Гибкий дизайн

  • Любые вопросы:

  • Двойной светодиодный дисплей USB измеритель напряжения Тестер батареи в Пакистане

    USB измеритель напряжения тока Тестер батареи одновременно измеряет и отображает ток и напряжение. USB измеритель напряжения тока тестер батареи также известен как USB Doctor.С его помощью можно легко измерить рабочий ток выходного напряжения порта USB и оборудования 2. Этот измеритель мощности тока имеет небольшой размер, не требует питания и другого вспомогательного оборудования, Plug and Play также обнаруживает выходное напряжение USB-зарядного устройства и стандартно подходят для тестирования зарядного устройства, тестера тока USB, другого измерения напряжения и тока USB.

    Мы также продаем адаптер Micro USB - Type C, USB-кардридер 2.0, USB-регистратор данных UNI-T UT330C, USB-тестер UNI-T UT658 и т. Д.

    Характеристики двойного светодиодного дисплея USB измеритель напряжения Тестер батареи:

    • В тестере используется интегральная микросхема преобразователя мощности с четырьмя полуконтурными двойными контурами нового поколения с прецизионным эталоном ширины запрещенной зоны, точностью диапазона, высокой точностью, стабильной и надежной работой, высокой помехоустойчивостью, высокая температура может использоваться для измерения USB питание или энергопотребление интерфейса, зарядного устройства для мобильного телефона, U-диска и других продуктов.
    • Устройства с питанием от USB
    • могут использоваться для измерения воздуха, напряжения нагрузок, рабочего напряжения и тока оконечного USB-оборудования.
    • Цикл тока и напряжения, простой в использовании и практичный.
    • Компактный и удобный для переноски, без дополнительного источника питания.
    • Измерьте производительность устройств.
    • Измерьте производительность зарядных устройств USB.
    • Он может легко измерить USB (ПК USB, зарядное устройство для сотового телефона, автомобильное зарядное устройство, мобильная мощность и т. Д.) рабочий ток порта и устройства и выходное напряжение зарядно-разрядной емкости.

    Технические характеристики измерителя напряжения тока USB с двумя светодиодными дисплеями Тестер батареи:

    1. Диапазон напряжения: 3,0–9 В
    2. Диапазон тока: 0-3.0A
    3. Размеры: 73,4 (Д) * 28,1 (Ш) * 14,8 (В) мм
    4. Отображаемые данные: напряжение и ток
    5. Собственное потребление: <10 мА
    6. Вес: 21.4g
    7. Материал дисплея: Двойной 3-значный семисегментный светодиодный дисплей для напряжения и тока

    В коплект входит:

    • 1 x двойной светодиодный дисплей USB измеритель напряжения тока тестер батареи

    Лучший веб-сайт онлайн-магазинов для тестера батареи с двойным светодиодным дисплеем USB измеритель напряжения по низкой цене в Карачи, Лахоре, Исламабаде, Равалпинди, Суккуре, Пешаваре, Мултане, Кветте, Фейсалабаде и по всему Пакистану.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
