Измерители длины кабеля: типы, принцип работы, применение

Что такое измерители длины кабеля. Как работают приборы для определения длины проводников. Какие виды измерителей длины кабеля существуют. Где применяются устройства для измерения длины кабеля.

Что такое измерители длины кабеля и для чего они нужны

Измерители длины кабеля — это специализированные приборы, предназначенные для определения длины различных типов проводников. Они позволяют с высокой точностью измерять протяженность кабелей, проводов, шнуров и других подобных изделий.

Основные задачи, которые решают измерители длины кабеля:

• Контроль длины кабельной продукции при производстве
• Учет расхода кабеля при монтажных и строительных работах
• Инвентаризация кабельного хозяйства
• Поиск повреждений и обрывов в кабельных линиях
• Измерение длины отрезков кабеля при продаже

Точное измерение длины кабеля критически важно во многих отраслях. Это позволяет оптимизировать расходы на материалы, обеспечить требуемые характеристики кабельных систем и повысить качество конечной продукции.

Принцип работы измерителей длины кабеля

Как работают приборы для определения длины проводников? Большинство современных измерителей длины кабеля основаны на следующем принципе:

1. Кабель протягивается между двумя измерительными роликами
2. При движении кабеля ролики вращаются
3. Специальный энкодер преобразует вращение роликов в электрические импульсы
4. Электронный блок подсчитывает импульсы и вычисляет длину кабеля
5. Результат измерения выводится на цифровой дисплей

Более сложные приборы могут использовать дополнительные технологии, например, рефлектометрию во временной области (TDR). Это позволяет определять длину кабеля без непосредственного контакта с ним.

Основные виды измерителей длины кабеля

Существует несколько основных типов устройств для измерения длины кабельной продукции:

Механические измерители

Простейшие приборы с механическим счетчиком. Кабель протягивается вручную через измерительные ролики. Подходят для небольших объемов работ.

Электронные портативные измерители

Компактные устройства с цифровым дисплеем. Позволяют быстро измерять длину кабеля в полевых условиях. Часто имеют дополнительные функции, например, измерение напряжения.

Стационарные измерители

Устанавливаются на производственных линиях для непрерывного контроля длины выпускаемого кабеля. Обеспечивают высокую точность и производительность.

Рефлектометры

Определяют длину кабеля путем анализа отраженного сигнала. Позволяют измерять протяженность проложенных кабельных линий.

Ключевые характеристики измерителей длины кабеля

При выборе прибора для измерения длины кабеля следует обратить внимание на следующие параметры:

• Диапазон измерения — максимальная длина кабеля, которую может измерить прибор
• Точность измерения — допустимая погрешность, обычно выражается в процентах
• Разрешение — минимальный шаг измерения длины
• Диаметр измеряемых кабелей — диапазон сечений проводников
• Скорость измерения — максимальная скорость протяжки кабеля
• Дополнительные функции — измерение напряжения, поиск повреждений и т.д.

Выбор конкретной модели зависит от специфики решаемых задач и условий эксплуатации прибора.

Области применения измерителей длины кабеля

Где используются устройства для измерения длины кабельной продукции? Основные сферы применения:

Производство кабеля

На кабельных заводах измерители длины устанавливаются на экструзионных и перемоточных линиях. Это позволяет контролировать длину выпускаемой продукции и автоматизировать процесс нарезки кабеля.

Строительство

При прокладке кабельных трасс в зданиях и сооружениях измерители помогают точно определить необходимую длину кабеля и оптимизировать его расход.

Энергетика

Измерение длины силовых кабелей при монтаже и ремонте линий электропередачи. Поиск мест повреждения кабельных линий.

Телекоммуникации

Контроль длины оптоволоконных и медных кабелей связи при строительстве сетей. Диагностика неисправностей в проложенных линиях.

Торговля

В магазинах электротоваров и на складах измерители длины используются для точной нарезки кабеля при продаже в розницу.

Преимущества использования измерителей длины кабеля

Применение специализированных приборов для измерения длины кабельной продукции дает ряд важных преимуществ:

• Повышение точности измерений по сравнению с ручными методами
• Ускорение процесса измерения длины кабеля
• Снижение влияния человеческого фактора на результаты
• Возможность автоматизации измерений в производстве
• Сокращение потерь материала за счет точного учета
• Повышение качества кабельной продукции и монтажных работ

Все это позволяет оптимизировать затраты и повысить эффективность работы с кабельной продукцией.

Как выбрать измеритель длины кабеля

На что обратить внимание при выборе прибора для измерения длины проводников? Основные критерии:

1. Тип решаемых задач — для каких целей будет использоваться прибор
2. Диапазон измерения — какую максимальную длину кабеля нужно измерять
3. Требуемая точность — допустимая погрешность измерений
4. Типы измеряемых кабелей — диаметр, материал изоляции
5. Условия эксплуатации — в помещении или на улице
6. Необходимые дополнительные функции
7. Совместимость с другим оборудованием
8. Бюджет на приобретение прибора

Правильный выбор измерителя длины кабеля позволит эффективно решать поставленные задачи и получить максимальную отдачу от инвестиций в оборудование.

Измеритель длины кабеля CableTool

Длина кабеля Meter CableTool  Измеритель длины кабеля для определения длины кабеля до макс. 700 м / встроенный вольтметр /        для проверка напряжения и обнаружение обрыва кабеля Это Измеритель длины кабеля — прибор для определения длины кабеля любого медного тип кабеля напр. сетевые кабели, антенные кабели и стандартные электрические кабели. Со встроенным рефлектометром TDR (временной рефлектометр) измеритель длины кабеля фиксирует длину кабеля и расстояние до конца кабеля или точки помех (например, обрыв кабеля, защемление кабеля или короткое замыкание). С помощью интегрированного функция вольтметра для тестируемого кабеля, в конечном итоге активные линии могут быть определенный. Таким образом, измеритель длины кабеля может быть подключен без дополнительных ado к силовым кабелям до 250 В, и будет отображаться приложенное напряжение. Кроме того измеритель длины кабеля оснащен встроенным поиском кабеля функция. Поэтому измеритель длины кабеля посылает сигнал, и благодаря его отражение от кабеля его прохождение через кабельные каналы и стены может быть точное местоположение с помощью приобретаемого отдельно кабеля CableTracker Зонд. Таким образом, измеритель длины кабеля CableTool оказывается полностью оборудованным универсальный счетчик для анализа погрешностей кабеля и измерения длины кабеля. Даже скрученные кабели можно без проблем контролировать по всей их длине. Если есть вопросы по этому поводу IP-тестер CableTool, пожалуйста, взгляните на технические характеристики ниже или по телефону: клиенты из Великобритании +44 (0) 23 809870 30 / клиенты из США +1-410-387-7703. Наши технические специалисты и инженеры с удовольствием проконсультируют вас по всем вопросам, связанным с локальной сетью. тестеры и все продукты в области измерения инструменты, регулирование и контроль и весы. — Обнаружение обрывов кабеля — Полноценный медный рефлектометр до 700 м (Time-Domain-Reflectometer/TDR) — Определение длины кабеля и расстояния до точки помех — Встроенный вольтметр (до 250 В) — Функция поиска кабеля с дополнительным приемником — Для всех медных кабелей: кабель питания, антенный кабель и сетевой кабель кабель — Сумка, батарея и инструкция в комплекте Технические характеристики Длина измерение +/-2 % плюс +/- 60 см (при правильном НВП) Разрешение 0,2 м Мин. /Макс. длина 0 м / 750 м Напряжение измерение диапазон: 0 … 250 В точность: +/-3 % плюс +/-1 В Тест сигнал 4 частоты (575 Гц / 977 Гц / 1,0 кГц / 7,82 кГц) Дисплей ЖК-дисплей (122 х 32 пикселей) Окружающие Операция: 0 … +55 C Хранение: -10 … +55 C Сила Поставлять 4 х щелочные батареи AA Размеры 178 мм x 81 мм x 36 мм (Д x Ш x В) Вес 247 г Здесь Вы можете видеть, что инструмент Cable Length Meter Cable Tool измеряет длину линии: поэтому он измеряет помимо длины также приложенное напряжение Доставка Содержание 1 х Измеритель длины кабеля CableTool, 1 нейлоновая сумка, 4 батарейки АА, 1 крокодил зажим, 1 x руководство пользователя Измеритель длины кабеля настроен на несколько типов кабеля для измерения, дополнительный тип кабеля может быть определен с помощью NVP для точного измерения (описание ниже). Предустановлены следующие типы кабелей: — NM — неметаллический (Romex) — BX — алюминиевый экранированный кабель на основе алюминия — MC — алюминиевый экранированный кабель на основе меди — HC — алюминиевый экранированный кабель для технического здоровья — UF — подземный кабель — SOOW — переносной 600 В кабель с резиновой оболочкой — EXTEN — наружный-удлинитель-кабель (обычно оранжевого цвета) — W/G — кабель заземления — ZIP — кабель для подключения светильника — THHN xCDT — THHN кабель с изоляцией — CAT — категория (например, CAT6e) — PLNM — кабель-разветвитель — UTP — неэкранированный, 2-жильный витой кабель — COAX — Коаксиальный кабель — SPKR- кабель для громкоговорителей — TEL — 2-жильный витой телефонный кабель — PIC — кабель с пластиковой изоляцией — THERM — кабель термостата Далее типы кабелей можно легко настроить с помощью правильного NVP для кабеля измерение. НВП (нормальная скорость распространения): измеритель длины кабеля CableTool выполняет точное измерение длины кабеля регистрируя, сколько времени требуется электрическому сигналу, чтобы пересечь кабель и вернуться к счетчику. Время будет преобразовано в линейный размер на основе от скорости сигнала для пересечения кабеля и возврата к счетчику. Каждый Тип кабеля имеет различные электрические характеристики, которые влияют на процедура измерения так, чтобы скорость сигнала менялась (NVP). НВП – это относительная скорость сигнала при пересечении кабельной среды. Вакуум представляет собой теоретически идеальную среду (NVP = 100). Все кабели имеют NVP ниже 100 и обычно составляют от 50 до 80. Таким образом, наиболее точное измерение длины может быть достигнуто путем указания правильного NVP. NVP может значительно варьироваться от производителя к производителю и даже между производственные партии производителей. Правильный NVP часто печатается производителем на кабеле или указывается на катушка. Если это не так, и если правильное выполнение измерения требуется, посетите веб-сайт производителя или свяжитесь с ним по телефону. NVP, сохраненные на измерителе длины кабеля, являются типовыми значениями всех производителей и типы кабеля. Аналогично продукты к измерителю длины кабеля CableTool: Здесь вы найдете обзор всех измерительных приборов, доступных в PCE Instruments. Контактное лицо: PCE Instruments UK Limited Unit 11 Southpoint Business Park Ensign Way, Southampton Соединенное Королевство, SO31 4RF Телефон: +44(0) 23 809 870 30 Факс: +44(0) 23 809 870 39 Контактное лицо: PCE Americas Inc. 1201 Jupiter Park Drive, Suite 8 Jupiter 33458 FL USA Телефон: +1-410-387-7703 Факс: +1-410-387-7714 Эта страница на немецком языке на итальянском на испанском на хорватском на французском на венгерском языке на турецком на польском на русском на голландском языке на португальском Ниже вы найдете обзор различных групп измерительных приборов . Метры (газ) Метры (блеск) Метры (рН) Метры (мощность) Метры (давление) Метры (излучение) Метры (температура)   Микрометры  Микроскопы  Модульные сигнальные  Преобразователи  Индикатор влажности  Мультиметры  Многопараметрические      фотометры Измерители шума Одометры Омметры Осциллографы Кислородомеры Бумажные влагомеры Пенетрометры Трубка Пито расхода воздуха Измерители Карманные рН-метры Анализаторы мощности Манометры Пирометры Измерители качества (воздух) Счетчики радиации Измерители радиоактивности Считыватель (температура) Регистраторы данных Измерители окислительно-восстановительного потенциала Рефрактометры Относ. Измерители влажности Измерители вращения Измеритель шероховатости Измерители соли Датчик (температура) Анализаторы уровня сигнала Однопараметрические Фотометры Измерители уровня звука Системы для En vironmental Стетоскопы (электронный) Стробоскопы Толщина поверхности м Тахометры Телескопические измерители Термоанемометры Термогигрометры Датчики температуры Тестер (воздух) Тестер (проводимость) Тестер (земля) Тестер (электрический) Тестер (изоляция) Тестер (шум) 9 0005 Тестер (pH) Тестер Тестер сопротивления (звук) Тестер (температура) Термическое напряжение Тепловизионные камеры Термометры Термопары Измерители толщины Измерители мутности Ультразвуковые расходомеры Тестер VDE Измерители вибрации Видеоэндоскопы Измерители напряжения Ниже вы найдете обзор различных товарные группы весов и весов Точные весы Аналитические весы Весы для животных Банковские весы Базовые весы Настольные весы Весы для бочек Крановые весы Компактные весы Счетные весы Весы плотности Весы доз Электронные весы Напольные весы Измеритель силы Подвесные весы Крюковые весы Бункерные весы Бытовые весы Весы влажности Промышленные весы Инвентарные весы Ювелирные весы Кухонные весы Лабораторные весы Подъемные весы Грузовые краны Грузовые весы Весы механические Микровесы Весы влажности Многофункциональные весы Пакетные весы Паллетные весы Паллетные весы Бумажные весы Аптечные весы Весы для подсчета предметов Весы для подсчета предметов Платформенные весы Карманные весы Почтовые весы Прецизионные весы Зондовый резак Весы для исследований Весы для анализа Весы для карата Весы для колледжей Весы для стоматологии Весы для любителей Весы для золота Весы для школы Весы транзитные Весы для взвешивания поддонов Весы с подставкой Весы со счетчиком Весы с программным обеспечением Транспортные весы Пружинные весы Поверхностные весы Системы (подвесные) Весы настольные Автомобильные весы Поверяемые весы Ветеринарные весы Водостойкие весы Крюки для взвешивания Весовые платформы Весы Весовые индикаторы

Измерение длины – Taymer International

Высокая точность измерителей длины кабеля имеет решающее значение для понимания ваших затрат и обеспечения удовлетворенности клиентов вашим продуктом.

Решения компании Taymer для измерения длины кабеля включают в себя системы обрезки по длине тяжелого кабеля, а также измерения длины провода малого сечения. Taymer также поставляет оборудование для перемотки кабеля для автоматизированного измерения длины кабеля и приемки отрезанного по длине кабеля.

Серия Length Rite представляет собой счетчики длины проводов и кабелей, которые измеряют точные результаты измерения длины от проводов малого диаметра при низких скоростях производства до кабелей большого диаметра при высоких скоростях производства. Серия Length Rite была разработана для повышения точности измерения длины проволоки и простой автоматизации измерения длины проволоки.

LR100

Простой прибор для измерения длины проводов

Измеритель длины Rite 100 представляет собой простой счетчик длины проводов/кабелей, отвечающий требованиям большинства изготовителей жгутов проводов или дистрибьюторов к низкой скорости и умеренной точности измерения длины. LR100 представляет собой механический измеритель длины, который считает в футах или метрических единицах с одним десятичным разрядом. Мы держим эти измерители длины проводов и аксессуары в НАЛИЧИИ.

Подробнее



LR600

Высокоточное измерение длины малых кабелей

Измеритель длины кабеля Length Rite 600 (слева) — это измеритель длины кабеля, отвечающий требованиям производителей проводов и производителей жгутов к непрерывному измерению длины кабелей, которым требуется высокоточное измерение длины кабеля в метрах. Наше устройство для измерения длины кабеля оснащено специальным дисплеем длины и скорости. Разработанный для высокоскоростного непрерывного измерения длины процесса, LR600 идеально подходит для производственной среды.

LR600-PMC (справа) — моторизованная версия LR600. Его прочная конструкция гарантирует, что ваш продукт последовательно протягивается через измерительные шкивы для оптимальной точности измерения. Эта версия оборудования будет тянуть, измерять и резать (PMC) ваш кабель по длине.

Подробнее

LR300

Простой и точный измеритель длины проволоки

Измеритель длины Rite 300 представляет собой счетчик длины проволоки, который измеряет точные цифровые результаты измерения длины проволоки малого диаметра при низких скоростях производства. LR300 можно использовать вручную или на производственной линии. LR300 был разработан для повышения точности измерения длины провода и простой автоматизации измерения длины провода. Пожалуйста, позвоните нам для получения более подробной информации. Обычно отгружается в течение 1-3 недель.

Подробнее

LR1200

. диаметр. Для измерения длины труб и производства труб доступны устройства для измерения длины, рассчитанные на диаметр до 10 дюймов (250 мм). Прочная конструкция измерителя длины кабеля Taymer хорошо подходит как для измерения длины проводов и кабелей, так и для измерения длины труб и труб. Нажмите на ссылку выше, чтобы получить полную информацию.

Подробнее

Технология измерения длины кабеля

Высокоточные устройства для измерения длины кабеля, контактирующие с лентой, и измерители для проводов и кабелей компании Taymer имеют множество функций для повышения производительности и точности на вашем предприятии. Наше устройство, разработанное для высокоскоростного непрерывного измерения длины технологических кабелей, идеально подходит для производственной среды.

Точность измерения длины

Серия продуктов Taymer Length Rite имеет точность измерения длины кабеля до +/- 0,05% (за исключением LR100). Наш 30-летний опыт работы с устройствами для измерения длины проводов позволил нам разработать механические и электронные технологии, обеспечивающие лучшую в отрасли точность измерения длины.

Пневматический подъем и опускание

В приборе Length Rite используется пневматическая система для подъема и опускания верхнего узла. Эта функция гарантирует, что на ваш продукт всегда будет оказываться одинаковое давление, практически исключая проскальзывание и защищая ваш продукт от избыточного давления.

Двунаправленный счет

На линиях перемотки и на некоторых производственных линиях измерение длины труб и кабелей должно обеспечивать возможность вычитания движения в противоположном направлении для определения точного измерения длины. Технология измерения длины кабеля Taymer хорошо подходит для этого требования, а движение вперед и назад не влияет на общую точность измерения длины машины до +/- 0,05%.

Интеграция с компьютером

The Length Rite может интегрироваться в компьютер для хранения данных в базе данных. Эта функция идеально подходит для отслеживания измерений длины и использования данных, таких как управление запасами, сведения о продукте и эффективность линии.

Как это работает

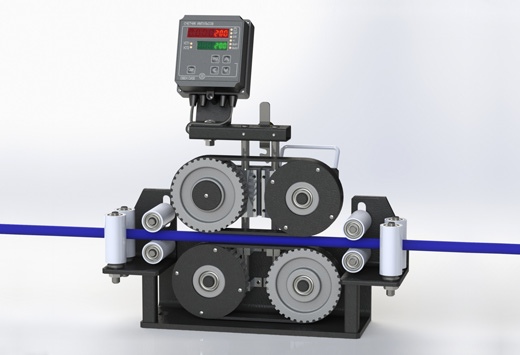

• Устройство Length Rite основано на измерительных колесах, которые вращаются при контакте с проволокой/кабелем/веревкой и т. д.
• Этот поворот преобразуется в показания измеренной длины.
• На большинстве моделей для этого преобразования используется энкодер, обеспечивающий точность +/- 0,05 %.
• Типичная проблема с точными измерениями — проскальзывание между измерительными колесами и кабелем.
• Чтобы обеспечить минимальное проскальзывание, в системе Length Rite используются два ремня и шкива, которые сжимают трос по мере его прохождения.
