Какие основные измерительные приборы нужны электрику. Как правильно выбрать мультиметр. Для чего используется осциллограф. Зачем нужны токоизмерительные клещи. Как работает ваттметр.
Основные измерительные приборы в арсенале электрика
Для проведения электромонтажных и ремонтных работ электрику необходим набор специальных измерительных приборов. Они позволяют оценивать различные электрические параметры, выявлять неисправности и обеспечивать безопасность при работе с электрическими системами. Рассмотрим наиболее важные измерительные инструменты, которые должны быть в арсенале каждого профессионального электрика.

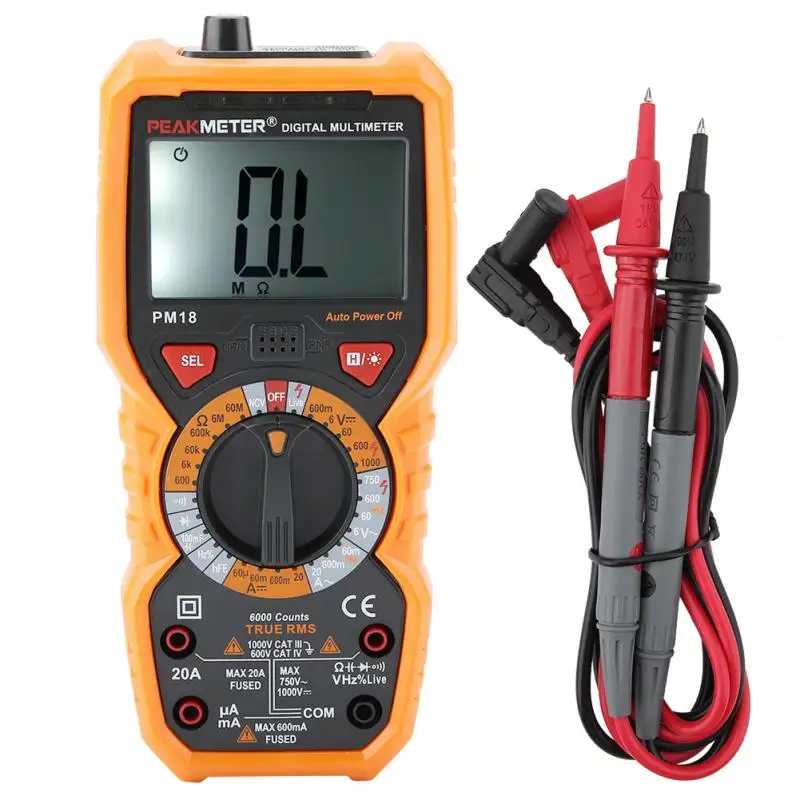

Мультиметр — универсальный измерительный прибор
Мультиметр (тестер) — это многофункциональный прибор, позволяющий измерять основные электрические величины:
- Напряжение (постоянное и переменное)
- Силу тока
- Сопротивление
- Емкость
- Частоту
Современные цифровые мультиметры оснащены ЖК-дисплеем для отображения результатов измерений. Они более точны и удобны в использовании по сравнению с аналоговыми моделями. При выборе мультиметра следует обращать внимание на следующие характеристики:
- Диапазоны измерений
- Точность
- Защита от перегрузки
- Дополнительные функции (прозвонка цепи, измерение температуры и т.д.)
Мультиметр — незаменимый инструмент для диагностики электрических цепей, поиска неисправностей и проверки компонентов.
Осциллограф — прибор для визуализации электрических сигналов
Осциллограф позволяет наблюдать форму и параметры электрических сигналов во времени. Он отображает сигнал в виде графика на экране. Основные возможности осциллографа:
- Измерение амплитуды сигнала
- Определение частоты и периода
- Анализ формы сигнала
- Обнаружение помех и искажений
Применение осциллографа необходимо при:
- Настройке и ремонте электронного оборудования
- Исследовании импульсных сигналов
- Диагностике систем управления двигателями
- Поиске неисправностей в силовой электронике
Для большинства электромонтажных работ достаточно портативного цифрового осциллографа. Более сложные модели применяются в исследовательских лабораториях.

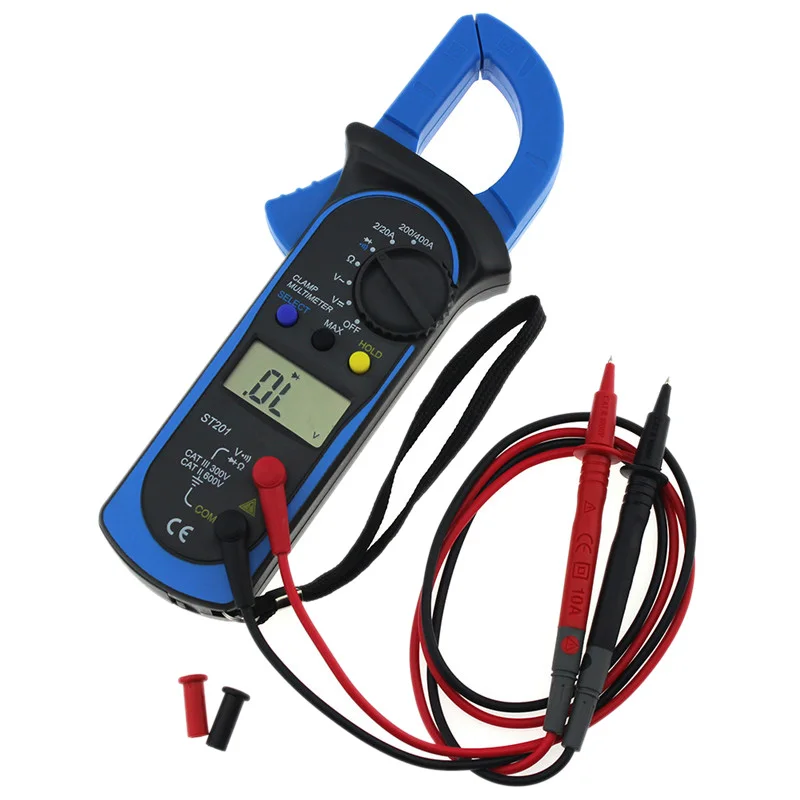

Токоизмерительные клещи — бесконтактное измерение тока
Токовые клещи позволяют измерять силу тока без разрыва электрической цепи. Принцип их работы основан на измерении магнитного поля вокруг проводника с током. Основные преимущества токоизмерительных клещей:
- Безопасность измерений (нет прямого контакта с токоведущими частями)
- Возможность измерения больших токов
- Простота и удобство использования
Современные токовые клещи часто совмещают функции мультиметра и могут измерять напряжение, сопротивление и другие параметры. При выборе токоизмерительных клещей обращайте внимание на:
- Диапазон измеряемых токов
- Погрешность измерений
- Максимальный диаметр охватываемого проводника
- Наличие дополнительных функций
Токовые клещи незаменимы при работе с силовыми кабелями, диагностике электродвигателей и измерении нагрузки в электрических сетях.
Мегаомметр — измерение сопротивления изоляции
Мегаомметр (мегометр) применяется для измерения сопротивления изоляции кабелей, обмоток электродвигателей и трансформаторов. Он позволяет выявить повреждения изоляции и оценить ее качество. Основные характеристики мегаомметра:
- Диапазон измерений (обычно до нескольких тысяч мегаом)
- Испытательное напряжение (от 100 В до нескольких кВ)
- Погрешность измерений
При работе с мегаомметром необходимо соблюдать правила техники безопасности, так как прибор генерирует высокое напряжение. Измерения проводятся только на обесточенном оборудовании.
Ваттметр — измерение активной мощности
Ваттметр позволяет измерять активную мощность в электрических цепях переменного и постоянного тока. Он необходим для:
- Оценки энергопотребления оборудования
- Проверки эффективности электроустановок
- Измерения коэффициента мощности
Современные цифровые ваттметры часто совмещают функции анализатора качества электроэнергии и могут измерять гармоники, фликер и другие параметры сети. При выборе ваттметра обращайте внимание на:
- Диапазон измеряемых мощностей
- Точность измерений
- Возможность работы в однофазных и трехфазных сетях
- Наличие функции регистрации данных
Ваттметр необходим для оценки энергоэффективности и оптимизации работы электрооборудования.
Тепловизор — бесконтактная диагностика электрооборудования
Тепловизор позволяет визуализировать распределение температуры на поверхности объектов. В электротехнике он применяется для:
- Выявления перегревов в электрических соединениях
- Диагностики состояния контактов и изоляции
- Обнаружения скрытых дефектов в электрооборудовании
Основные характеристики тепловизора:
- Разрешение термограммы
- Температурная чувствительность
- Диапазон измеряемых температур
- Наличие визуальной камеры для совмещения изображений
Тепловизионное обследование позволяет выявить проблемы на ранней стадии и предотвратить аварийные ситуации в электроустановках.
Выбор измерительных приборов для электрика
При комплектации набора измерительных приборов электрику следует учитывать:
- Специфику выполняемых работ
- Требуемую точность измерений
- Условия эксплуатации (в помещении или на улице)
- Бюджет на приобретение оборудования
Минимальный набор должен включать качественный мультиметр и токоизмерительные клещи. Для более сложных задач потребуются осциллограф, мегаомметр и другие специализированные приборы.
Важно выбирать приборы от проверенных производителей, обеспечивающих высокое качество и надежность измерений. Регулярная поверка и калибровка измерительного оборудования — залог точных результатов и безопасной работы электрика.
Заключение
Современные измерительные приборы значительно упрощают работу электрика, позволяя быстро и точно диагностировать состояние электрооборудования. Правильный выбор и грамотное использование измерительных инструментов — ключ к эффективной и безопасной работе с электрическими системами. Постоянное совершенствование знаний и навыков в области электроизмерений поможет электрику стать настоящим профессионалом своего дела.

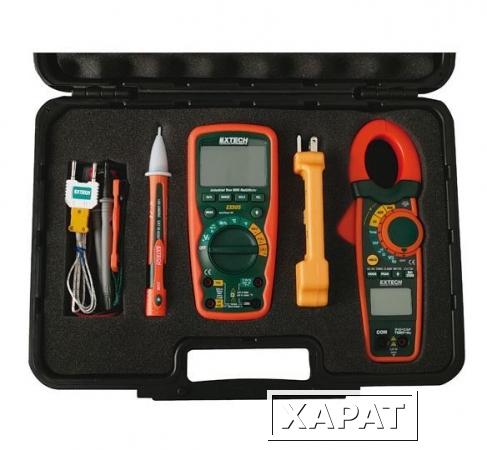

Классический состав набора инструментов электрика
Дата Автор ElectricianКомментироватьПросмотров: 8 427
Для быстрого и надежного выполнения различного рода ремонтных и электромонтажных работ различной сложности и категории просто необходимо иметь нужный набор инструментов, в который входят определенные комплекты измерительных и электромонтажных инструментов. Набор этих инструментов еще называют набором электрика.
Перед тем как приобрести инструмент убедитесь, что он удобен для вас. Ведь если вы выберете инструмент, которым вам будет пользоваться неудобно, то в последствии это может привести к травмам.
Всегда поддерживайте ваш инструмент в исправном состоянии. Исправность инструментов может гарантировать как вашу личную безопасность при проведении электротехнических работ, так и высококачественное выполнение работ в строго определенный срок. Давайте рассмотрим, какие инструменты входят в набор электрика.

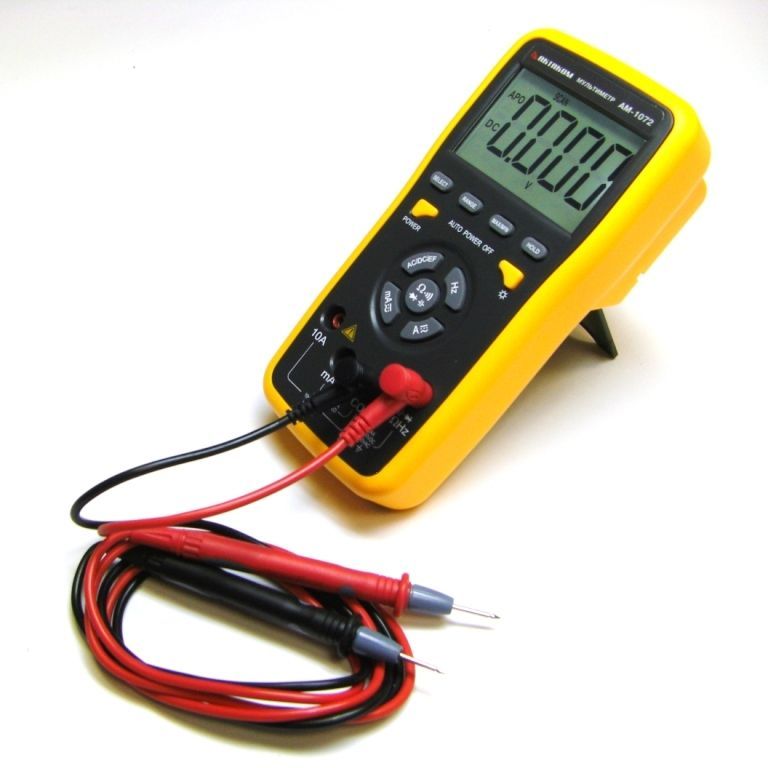

Мультиметр измерительный
Пожалуй, этот прибор является основным в наборе любого электрика. Мультиметр позволяет проводить измерения не одной электрической величины, а нескольких, что является большим плюсом при проведении монтажных или ремонтных работ в электрических сетях или устройствах.
Индикаторная отвертка. Двухполюсный индикатор напряжения
Данные устройства служат для максимально быстрой и удобной проверки наличия напряжения фазного. С их помощью проверяют наличие напряжения на отдельных участках цепи.
Электроизмерительные клещи
Очень удобны для проведения измерений. Главный плюс – могут производить электрические измерение без разрыва цепи, то есть, не нарушая нормальную работу и целостность электрической системы. Существуют клещевые амперметры, ваттметры, фазометры, ампервольтметры.
Переносной электроинструмент
В данный комплект входят перфоратор, штроборез, электродрель. Также нужен и удлинитель относительно большой длины и надежности.
Также в комплект входят различного размера сверла и буры, насадки типа «корона» (необходимые для создания в стене отверстий под монтажные коробки выключателей и розеток). Необходимы также и насадки для штробореза.
Непременные составляющие набора электрика
Данные инструменты широко используются для выполнения не только работ связанных с электрическим током. Это наборы отверток различного назначения и размера, молоток, набор напильников, монтажное зубило, пинцеты, кусачки, пассатижи, бокорезы, шлямбур, ножовка по металлу, набор напильников, инструмент для снятия изоляции, монтерские ножи для разделки кабелей и зачистки их концов и концов различных проводников, инструмент для обжима проводов с набором матриц под различные наконечники. Также необходим набор ключей, который должен включать в себя раздвижной и торцевой ключ.
Расходные материалы
Расходные материалы электрика подразумевают под собой различных марок и сечений электрические кабели, набор изоляционных лент, различные клеммники и разъемы соединительные, комплект дюбелей, термоусадочные и полихлорвиниловые трубки различных размеров.
Также при проведении работ может понадобится фонарик, рулетка и пару комплектов перчаток – резиновые и матерчатые. Это хоть и вспомогательный инструмент, но он все равно будет очень полезен и его также следует внести в набор электрика.
Posted in Электрика в быту
83 € / шт.
5 Измерительные инструменты в электротехнике и электронике
Профессиональные инженеры и техники, работающие в области электроники, знают о важности измерительных инструментов для своей работы. Электронное устройство нуждается в надлежащем обращении, потому что это такое хрупкое устройство, которое может легко изменить свою функцию, сломаться или работать не так, как должно. По этой причине профессионал в этой области всегда имеет несколько инструментов для измерения каждого элемента в своей работе.

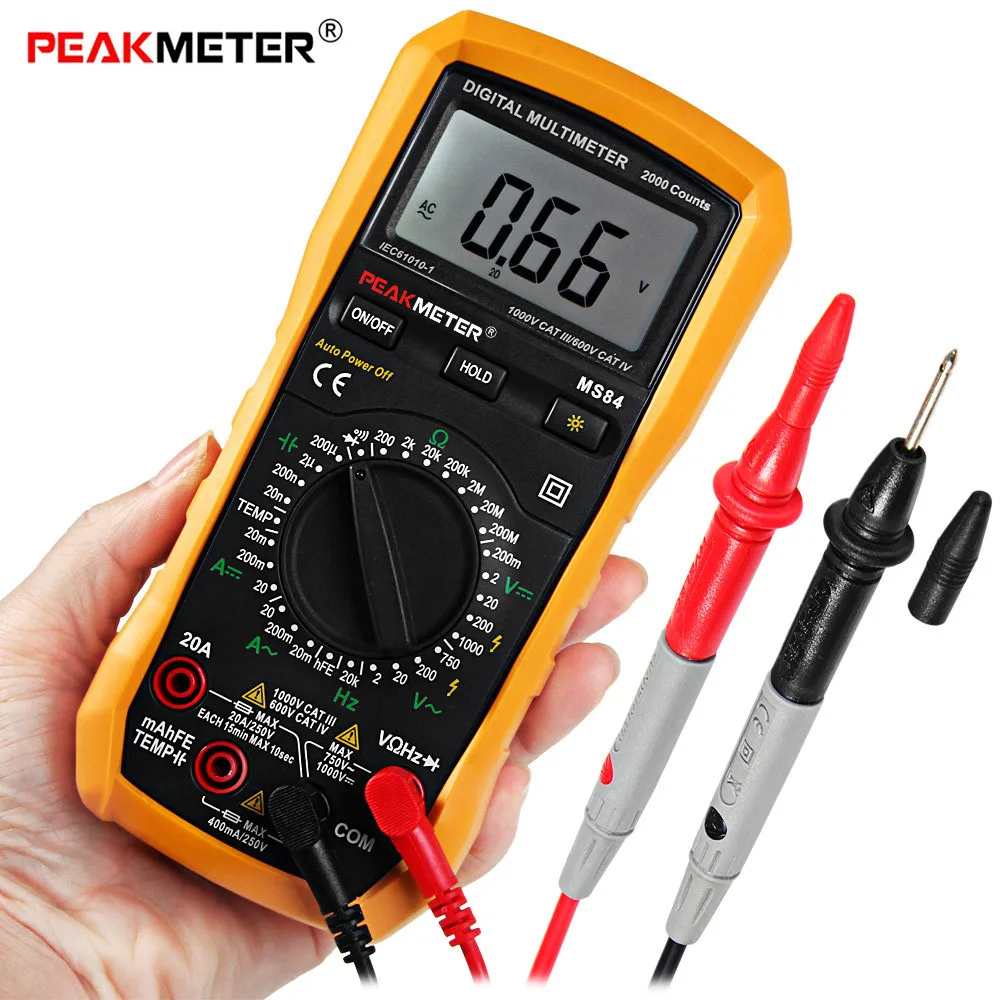

1. Мультиметр
Мультиметр — это измерительный инструмент, который можно использовать для измерения трех основных электрических характеристик. Это напряжение, ток и уровень сопротивления. Поэтому мы также можем назвать его амперметром, вольтметром и омметром.
Этот инструмент состоит из трех основных частей. В первую очередь это дисплей, на котором отображается результат измерения. В прошлом он по-прежнему использовал игольчатый тип для отображения результата. Этот аналоговый дисплей показывает это, перемещая стрелку на определенное количество результатов измерения. Сегодня мы можем найти мультиметр с ЖК-дисплеем, который дает более точные результаты, чем старая модель.
Два других — это панель управления, где вы можете настроить уровень измерения. Вы также можете использовать его для изменения режима между амперметром, вольтметром и омметром.
Затем, есть также мерная палочка. Он начнет процесс измерения, когда вы поместите его на компонент или область, которую хотите измерить. Все технические специалисты всегда имеют этот инструмент в своих сумках, когда они выполняют свою работу, благодаря его многочисленным функциям. Для получения точных результатов всегда используйте мультиметры лучших производителей, например цифровой мультиметр INNOVA 3320.
2. Осциллограф
Осциллограф — это инструмент для измерения уровня напряжения в электронной цепи. Вы можете измерить изменение напряжения с помощью мультиметра. Однако это только для схемы с постоянным/стабильным уровнем напряжения. Что касается электронного устройства с более сложной схемой, то мультиметр не сможет измерить уровень его напряжения, потому что оно постоянно меняется. С осциллографом это можно сделать без проблем.
Осциллограф имеет дисплей, на котором отображается график изменений напряжения во времени. На его дисплее можно увидеть две вещи: вертикальная ось показывает изменение напряжения, а горизонтальная ось — индикатор времени.
Используя эти два компонента, вы узнаете, как меняется напряжение с течением времени. Вы также можете найти проблему или ошибку в электронном устройстве, прочитав изменение напряжения с помощью этого инструмента.
3. Токоизмерительные клещи
Токоизмерительные клещи имеют уникальную форму, которую нельзя найти у других инструментов для измерения электроники из-за его большой шарнирной губки. Что касается его функции, технические специалисты используют этот инструмент для измерения электрического тока в кабеле или любой среде, где он проходит, без отключения или остановки его тока. Просто зажав его вокруг носителя своей большой губкой, датчик на внутренней стороне зажима сможет обнаружить и измерить ток.
Токоизмерительные клещи в основном изготовлены из пластика. Он прочный, легкий и простой в производстве. Однако внутри губок используется ферритовое железо, которое действует как один из лучших проводников электрического тока. Таким образом, когда вы кладете его рядом с электрическим током, этот материал может легко обнаружить и измерить его.
4. Измеритель ESR
Измеритель ESR (эквивалентное последовательное сопротивление) — это инструмент, который профессиональные техники используют для измерения уровня внутреннего сопротивления конденсатора в электронной цепи. Результат будет отображаться в омах. Этот инструмент может измерять уровень сопротивления конденсатора, не удаляя его из цепи.
Вы также можете использовать мультиметр для этого измерения, но он не покажет точный результат, так как на него влияет другой компонент в цепи. С другой стороны, ESR Meter может сделать это точно. Это означает, что вы экономите свое время и деньги. Это еще одна причина, по которой ESR Meter является важным инструментом для каждого техника.
Техники используют ESR Meter не только для измерения уровня сопротивления. Но они также могут обнаружить проблему в электронной схеме. Это полезно для устранения неполадок электронного устройства или решения проблемы отсутствия питания, которая часто возникает на старом оборудовании.
5. Ваттметр
Ваттметр — это инструмент для измерения электрической мощности цепи или электронного устройства. Он отображает результат измерения в ваттах. В большинстве домов этот инструмент есть в электрической системе. Этот инструмент будет измерять потребление электроэнергии. Электрическая компания использует его, чтобы решить, сколько они будут взимать с вас. Однако технические специалисты используют его, чтобы узнать стабильность схемы. Мы также можем узнать ошибку, которая может вызвать аварию из электронной схемы.
Заключение
Эти пять измерительных инструментов являются наиболее важными и полезными инструментами, которые нужны техническим специалистам и, возможно, вам в электрическом проекте. Они имеют различные функции, которые могут помочь вам в работе и значительно повысить производительность. Если вы находитесь в районе Брисбена, обратитесь в отдел по ремонту компьютеров в Брисбене, в противном случае обратитесь к специалистам по ремонту компьютеров на сайте homecomputertech.
com.au
. Сопутствующие товары: электрика, электроника
Электрические измерительные устройства – Рабочее обучение в Кендрия Видьялая База ВВС, Аккулам, Тривандрам
Цель: — Изучение различных электрических измерительных устройств.
Необходимые материалы: Различные измерительные приборы, такие как амперметр, вольтметр, омметр, счетчик энергии и т. д.
Теория:
Амперметр: Амперметр используется для измерения электрического тока. Сила тока измеряется в единицах Ампер. Существуют амперметры переменного тока и амперметры постоянного тока, которые можно использовать для измерения переменного и постоянного тока.
ЗАПЧАСТИ И МАТЕРИАЛЫ
- 6-вольтовая батарея
- Лампа накаливания 6 В
Основные компоненты конструкции схемы, такие как макетная плата, клеммная колодка и перемычки, также считаются доступными с этого момента, оставляя только компоненты и материалы, уникальные для проекта, перечисленные в разделе «Детали и материалы».
ЦЕЛИ ОБУЧЕНИЯ
- Как измерить ток мультиметром
- Как проверить внутренний предохранитель мультиметра
- Выбор правильного диапазона счетчика
СХЕМАТИЧЕСКАЯ СХЕМА
ИНСТРУКЦИИ
Ток является мерой скорости «потока» электронов в цепи. Он измеряется в амперах, называемых просто «Ампер» (А).
Наиболее распространенный способ измерения тока в цепи — разомкнуть цепь и вставить «амперметр» последовательно (в линию) с цепью, чтобы все электроны, протекающие по цепи, также проходили через измеритель. Поскольку измерение тока таким образом требует, чтобы измеритель был частью цепи, это более сложный тип измерения, чем измерение напряжения или сопротивления.
Некоторые цифровые счетчики, такие как устройство, показанное на рисунке, имеют отдельный разъем для подключения красного штекера измерительного провода при измерении тока. Другие измерители, как и большинство недорогих аналоговых измерителей, используют те же разъемы для измерения напряжения, сопротивления и силы тока.
Обратитесь к руководству пользователя для конкретной модели измерителя, которой вы владеете, для получения подробной информации об измерении тока.
Когда амперметр включен последовательно с цепью, в идеальном случае он не падает при протекании тока. Другими словами, он действует как кусок проволоки с очень небольшим сопротивлением от одного тестового щупа к другому. Следовательно, амперметр будет действовать как короткое замыкание, если его подключить параллельно (через клеммы) к существенному источнику напряжения. Если это сделать, произойдет скачок тока, что может привести к повреждению счетчика:
Вольтметр:- Используется для измерения напряжения или разности потенциалов. Существуют вольтметры переменного тока и вольтметры постоянного тока, используемые для измерения напряжения переменного и постоянного тока. Вольтметр подключается параллельно нагрузке.
ЧАСТИ И МАТЕРИАЛЫ
- Мультиметр, цифровой или аналоговый
- Батарейки в ассортименте
- Один светодиод (каталожный номер Radio Shack 276-026 или аналогичный)
- Небольшой «любительский» мотор с постоянными магнитами (каталожный номер Radio Shack 273-223 или аналогичный)
- Две перемычки с зажимами типа «крокодил» на концах (каталог Radio Shack № 278-1156, 278-1157 или аналогичный)

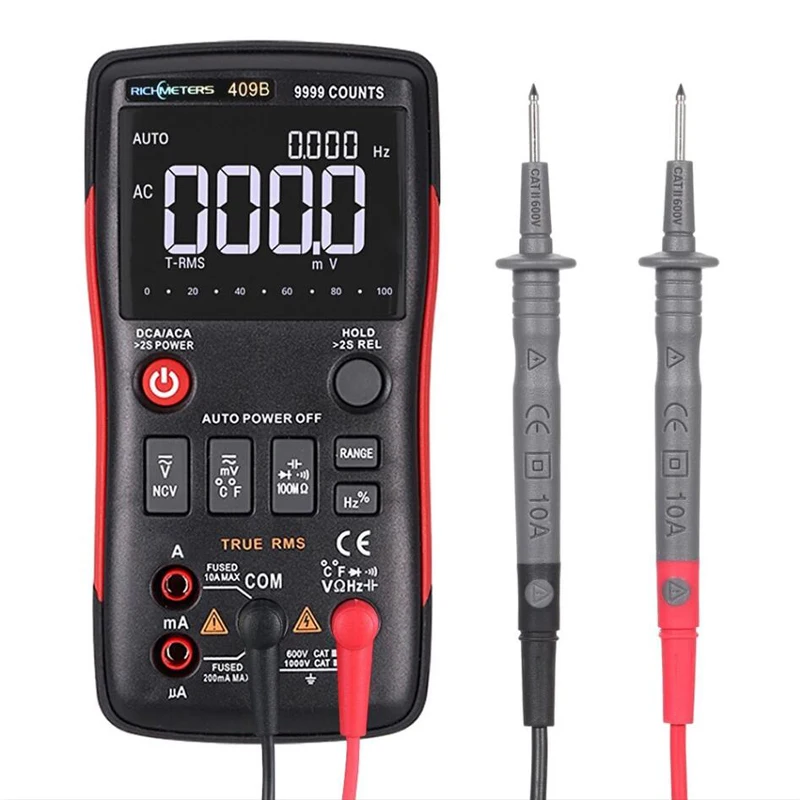

Мультиметр – это электрический прибор, способный измерять напряжение, силу тока и сопротивление.
Цифровые мультиметры имеют цифровые дисплеи, как и цифровые часы, для отображения величины напряжения, тока или сопротивления. Аналоговые мультиметры показывают эти величины с помощью движущейся стрелки над печатной шкалой.
Аналоговые мультиметры, как правило, дешевле, чем цифровые мультиметры, и более полезны в качестве учебных инструментов для начинающих изучать электричество. Я настоятельно рекомендую приобрести аналоговый мультиметр перед покупкой цифрового мультиметра, но в конечном итоге иметь оба в своем наборе инструментов для этих экспериментов.
ЦЕЛИ ОБУЧЕНИЯ
- Как измерять напряжение
- Характеристики напряжения: существующее между двумя точками
- Выбор правильного диапазона счетчика
ИЛЛЮСТРАЦИЯ
Напряжение – это мера электрического «толчка», готового заставить электроны двигаться через проводник. С научной точки зрения, это удельная энергия на единицу заряда, математически определяемая как джоули на кулон.
Это аналогично давлению в жидкостной системе: сила, которая перемещает жидкость по трубе, измеряется в вольтах (В).
Ваш мультиметр должен поставляться с некоторыми основными инструкциями. Прочтите их хорошенько! Если ваш мультиметр цифровой, для его работы потребуется небольшая батарейка. Если он аналоговый, ему не нужна батарейка для измерения напряжения.
Некоторые цифровые мультиметры автоматически выбирают диапазон. Измеритель с автоматическим выбором диапазона имеет только несколько положений селекторного переключателя (циферблата). Измерители с ручным диапазоном имеют несколько различных положений селектора для каждой основной величины: несколько для напряжения, несколько для тока и несколько для сопротивления. Автоматический выбор диапазона обычно используется только в более дорогих цифровых счетчиках и относится к ручному диапазону, как автоматическая коробка передач к механической коробке передач в автомобиле. Измеритель с автоматическим выбором диапазона «переключает передачи» автоматически, чтобы найти наилучший диапазон измерения для отображения конкретной измеряемой величины.
Установите селекторный переключатель мультиметра в максимально доступное положение «DC volt». Мультиметры с автоматическим выбором диапазона могут иметь только одно положение для напряжения постоянного тока, и в этом случае вам необходимо установить переключатель в это одно положение. Прикоснитесь красным щупом к положительной (+) стороне батареи, а черным щупом — к отрицательной (-) стороне той же батареи. Измеритель теперь должен предоставить вам какую-то индикацию. Поменяйте местами соединения измерительного щупа с батареей, если показания измерителя отрицательные (на аналоговом измерителе отрицательное значение отображается стрелкой, отклоняющейся влево, а не вправо).
Если ваш измеритель относится к типу с ручным диапазоном, и селекторный переключатель установлен в положение высокого диапазона, индикация будет маленькой. Переместите селекторный переключатель на следующее более низкое значение диапазона напряжения постоянного тока и снова подключите аккумулятор. Индикация теперь должна быть более четкой, о чем свидетельствует большее отклонение стрелки (стрелки) аналогового измерителя или более активные цифры на дисплее цифрового измерителя.
Для достижения наилучших результатов переместите селекторный переключатель в положение наименьшего диапазона, которое не «выходит за пределы диапазона» измерителя. Аналоговый измеритель с завышенным диапазоном называется «привязанным», поскольку стрелка будет вынуждена полностью сместиться к правой стороне шкалы, за пределами значения шкалы полного диапазона. Цифровой измеритель с завышенным диапазоном иногда отображает буквы «OL» или серию пунктирных линий. Это указание зависит от производителя.
Что произойдет, если вы прикоснетесь измерительным щупом только к одному концу батареи? Как счетчик должен быть подключен к батарее, чтобы обеспечить показание? Что это говорит нам об использовании вольтметра и природе напряжения? Существует ли такое понятие, как напряжение «в» одной точке?
Обязательно измерьте батареи нескольких размеров и узнайте, как выбрать на мультиметре наилучший диапазон напряжения, чтобы получить максимальные показания без превышения диапазона.
Теперь переключите мультиметр на самый низкий доступный диапазон постоянного напряжения и прикоснитесь измерительными щупами мультиметра к клеммам (проводным выводам) светодиода (LED).
Светодиод предназначен для получения света при питании от небольшого количества электричества, но светодиоды также генерируют напряжение постоянного тока при воздействии света, что-то вроде солнечного элемента. Направьте светодиод на яркий источник света с подключенным к нему мультиметром и обратите внимание на показания мультиметра:
Батареи вырабатывают электрическое напряжение в результате химических реакций. Когда батарея «умирает», она исчерпала свой первоначальный запас химического «топлива». Однако светодиод не использует внутреннее «топливо» для генерации напряжения; скорее, он преобразует оптическую энергию в электрическую энергию. Пока есть свет для освещения светодиода, он будет производить напряжение.
Другой источник напряжения за счет преобразования энергии в генератор. Небольшой электродвигатель, указанный в списке «Детали и материалы», работает как электрический генератор, если его вал вращается под действием механической силы. Подключите вольтметр (ваш мультиметр, настроенный на функцию «вольт») к клеммам двигателя так же, как вы подключили его к клеммам светодиода, и вращайте вал пальцами.
Счетчик должен показывать напряжение посредством отклонения стрелки (аналоговый) или числового считывания (цифровой).
Если вам трудно удерживать оба измерительных щупа в соединении с клеммами двигателя, одновременно вращая вал пальцами, вы можете использовать «перемычки» типа «крокодил»:
Определите взаимосвязь между напряжением и частотой вращения вала генератора. ? Измените направление вращения генератора и обратите внимание на изменение показаний счетчика. Когда вы меняете направление вращения вала, вы меняете полярность напряжения, создаваемого генератором. Вольтметр указывает полярность направлением стрелки (аналоговый) или знаком цифровой индикации (цифровой). Когда красный щуп положительный (+), а черный щуп отрицательный (-), прибор регистрирует напряжение в нормальном направлении. Если приложенное напряжение имеет обратную полярность (отрицательное на красном и положительное на черном), индикатор покажет «обратно».
Омметр: используется для измерения сопротивления.
