Как померить напряжение. Как измерить напряжение в розетке мультиметром: пошаговая инструкция

Как правильно измерить напряжение в розетке мультиметром. Какие меры предосторожности нужно соблюдать при измерении. Какое напряжение должно быть в розетке в норме. На что обратить внимание при проведении измерений.

Что такое мультиметр и для чего он нужен

Мультиметр — это универсальный измерительный прибор, который позволяет измерять различные электрические параметры, в том числе напряжение, силу тока, сопротивление и др. Основные преимущества мультиметра:

• Многофункциональность — заменяет несколько отдельных приборов
• Компактность и портативность
• Простота использования
• Высокая точность измерений
• Возможность измерять как постоянный, так и переменный ток

Для измерения напряжения в розетке мультиметр — оптимальный вариант. Он позволяет быстро и безопасно проверить, соответствует ли напряжение норме.

Какое напряжение должно быть в розетке

Нормативное напряжение в бытовой электросети в России составляет 220 В. Однако допускаются небольшие отклонения:

• Минимально допустимое значение — 198 В
• Максимально допустимое значение — 242 В

То есть нормальным считается напряжение в диапазоне 198-242 В. Если показатели выходят за эти пределы, это может привести к некорректной работе электроприборов и даже их поломке.

Меры предосторожности при измерении напряжения

Измерение напряжения в розетке связано с риском поражения электрическим током. Поэтому важно соблюдать следующие меры безопасности:

• Используйте мультиметр с соответствующим классом защиты (CAT II или выше)
• Проверьте целостность изоляции щупов и корпуса прибора
• Не касайтесь металлических частей щупов во время измерения
• Правильно выберите диапазон измерения (не менее 250 В)
• Соблюдайте полярность при подключении щупов
• Не проводите измерения в условиях повышенной влажности

При соблюдении этих правил риск поражения током сводится к минимуму.

Пошаговая инструкция по измерению напряжения мультиметром

Чтобы правильно измерить напряжение в розетке, следуйте этому алгоритму:

1. Установите поворотный переключатель мультиметра в положение измерения переменного напряжения (~V или ACV)
2. Выберите диапазон не менее 250 В
3. Вставьте черный щуп в гнездо COM, а красный — в гнездо V
4. Аккуратно вставьте щупы в отверстия розетки (красный в фазу, черный в ноль)
5. Считайте показания с дисплея прибора
6. Повторите измерение 2-3 раза для точности

Важно: не путайте щупы местами и не касайтесь их металлических частей во время измерения!

На что обратить внимание при измерении

При проведении измерений напряжения в розетке обратите внимание на следующие моменты:

• Стабильность показаний — значение не должно «прыгать»
• Соответствие нормативному диапазону 198-242 В
• Отсутствие значительной разницы между фазой и нулем
• Отсутствие напряжения на заземляющем контакте

Если вы заметили отклонения от нормы, рекомендуется обратиться к специалисту-электрику для диагностики электросети.

Возможные проблемы при измерении напряжения

При измерении напряжения в розетке могут возникнуть некоторые проблемы:

• Нестабильные показания — могут быть вызваны плохим контактом
• Заниженное напряжение — проверьте правильность подключения щупов
• Завышенное напряжение — убедитесь в правильности выбора диапазона
• Отсутствие показаний — проверьте целостность щупов и предохранителей

В большинстве случаев эти проблемы легко устранить самостоятельно. Если не удается — обратитесь к специалисту.

Когда нужно измерять напряжение в розетке

Проверка напряжения в розетке рекомендуется в следующих случаях:

• При подключении мощных электроприборов
• При частых сбоях в работе техники
• После ремонта или перепланировки электропроводки
• При переезде в новое жилье
• Если давно не проводилась диагностика электросети

Регулярный контроль напряжения поможет своевременно выявить проблемы в электросети и предотвратить поломку техники.

Альтернативные способы измерения напряжения

Помимо мультиметра, измерить напряжение в розетке можно и другими способами:

• Специальный тестер для розеток
• Бесконтактный детектор напряжения
• Вольтметр
• Осциллограф

Однако мультиметр остается наиболее универсальным и доступным прибором для домашнего использования. Он сочетает в себе функции нескольких устройств и позволяет проводить различные измерения.

Заключение

Измерение напряжения в розетке мультиметром — несложная, но важная процедура. Она позволяет контролировать состояние электросети и предотвращать возможные проблемы. Соблюдая меры предосторожности и следуя инструкции, вы сможете безопасно и точно провести измерения. Регулярные проверки помогут обеспечить стабильную работу электроприборов и безопасность вашего дома.

Как измерить напряжение мультиметром?

Этот небольшой прибор может быть очень полезен в домашних делах, при мелком ремонте бытовой техники, а также при диагностике неисправности в электрике автомобиля.

Павел Горбачев

Pixabay

Большинство мультиметров бытового назначения имеют совершенно идентичную конструкцию и погрешность измерений, которой вполне достаточно для использования дома или в гараже.

Перед тем, как начать пользоваться мультиметром, стоит изучить инструкцию по эксплуатации и внимательно относиться к тому, при каком положении селектора будет производиться то или иное измерение.

Очень важно не перепутать положение селектора при измерении переменного тока в сети 220 В. Если вы случайно установите колесико мультиметра на измерение сопротивления и подключите щупы к контактам сети, то устройство пострадает: если у него есть встроенный предохранитель, то он сгорит и вам придется разбирать мультиметр и менять его, а если в конструкции предохранителя нет, то устройство выйдет из строя целиком.

Основные правила пользования мультиметром, которые оснащены тремя гнездами для подключения щупов:

• черный коннектор всегда вставляйте в гнездо COM;
• красный коннектор вставляйте в среднее гнездо для измерения напряжения,  сопротивления или для «прозвонки» линии;
• красный коннектор также можно вставить в крайнее гнездо для измерения силы тока.

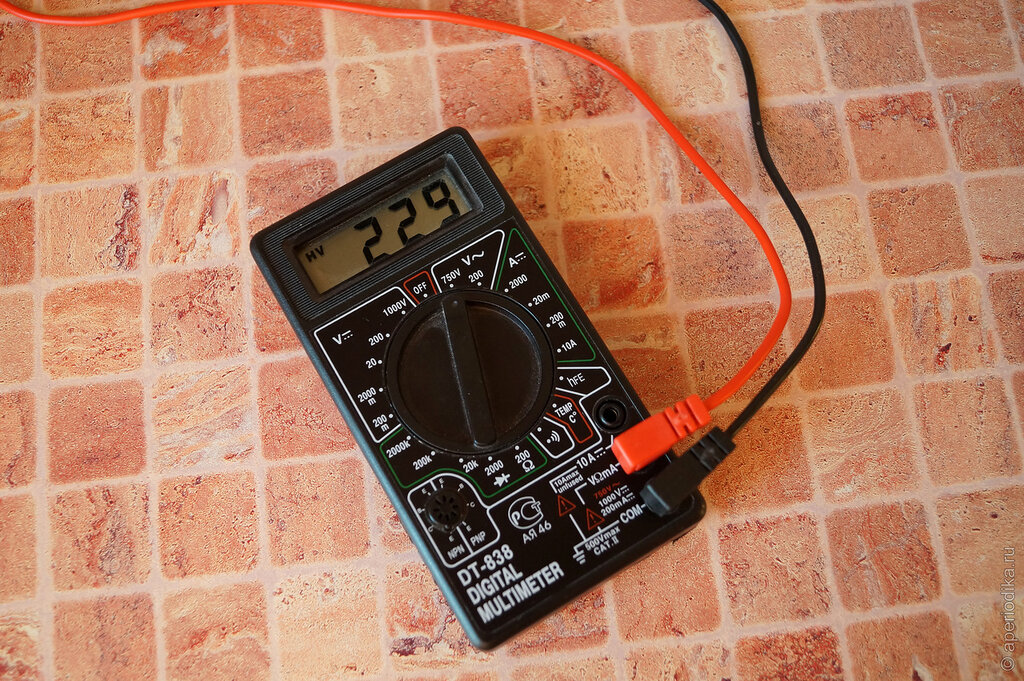

Как проверить переменное напряжение, например, в сети 220В?

• Переведите селектор мультиметра в сектор, обозначенный символом V~ (переменное напряжение) и установите его на значение 750, которое заведомо выше 220 А.
• Поскольку для переменного тока полярность не важна, вы можете любым из двух щупов коснуться одного контакта, а другим — оставшегося.
• Появившееся на цифровом экране значение и будет означать измеренное напряжение, например: 221 В.

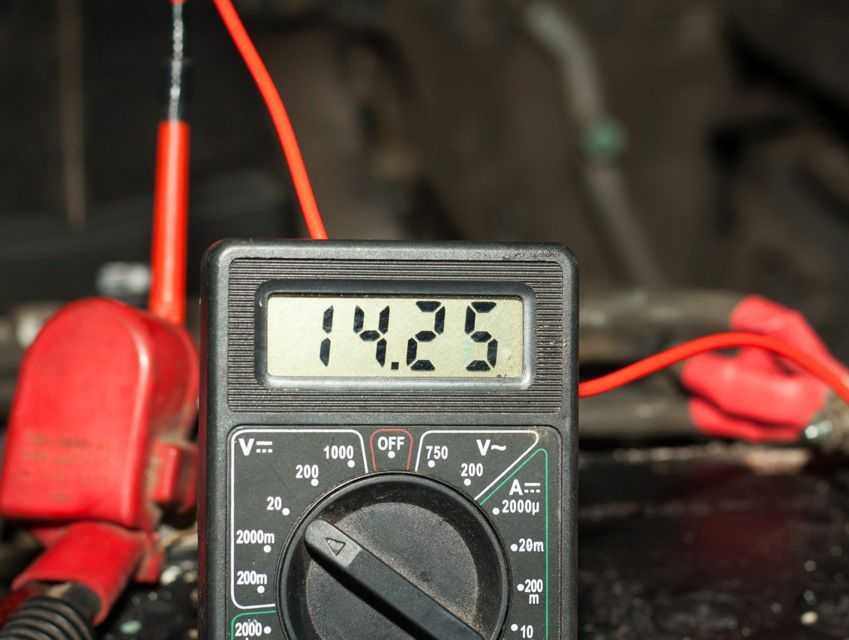

Как проверить постоянное напряжение в бортовой сети автомобиля?

• Переведите селектор в сектор, обозначенный символом V— (постоянное напряжение) и установите его на значение 20, которое заведомо выше 12-14 В в электроцепи автомобиля.
• Поскольку для постоянного тока важна полярность, подключите черный щуп к массе автомобиля, например, к его кузову, а красным щупом дотроньтесь до любого цветного провода, целостность которого вам нужно проверить.
• Появившееся на цифровом экране значение и будет означать напряжение на концах щупов, например: 12,8 В.

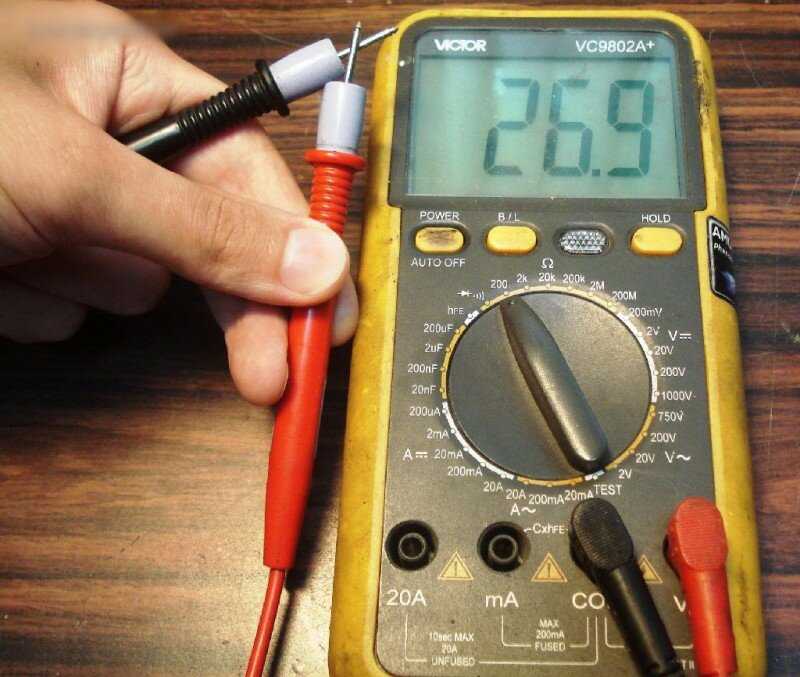

Как измерить сопротивление радиодетали, автозапчасти, прибора или провода?

• Переведите селектор в сектор, обозначенный символом Ω, который означает сопротивление в Омах.
• Установите селектор в одно из значений, которое примерно подходит для измерения этой детали или прибора, например, 2000 Ом.
• Прикоснитесь черным щупом к одному контакту детали, а красным — к другому (полярность при этом измерении не имеет значения).
• Индикация на табло покажет значение сопротивление.

Как пользоваться функцией «прозвонки» цепи в мультиметре?

• Установите селектор напротив символа, который обозначает звуковой сигнал или стрелку, которая упирается в вертикальную черту.
• Черным щупом коснитесь одного из контактов проверяемой цепи, а красным щупом дотроньтесь до противоположного конца.
• Если прозвучит звуковой сигнал, то в цепь — замкнутая, то есть целая. Если звукового сигнала нет, то цепь разомкнута, или в ней есть обрыв, что и следовало установить.

Этих функций вполне достаточно для большинства измерений, необходимых для ремонта и устранения неисправностей проводки в автомобиле или в квартире.

Как проверить напряжение в розетке мультиметром (видео)

23.01.2019 0 bogdann.tech Розетки и выключатели Электропроводка

Возможно, для кого-то станет неожиданностью, что на самом деле 220 Вольт в розетке практически не бывает. Бывают ситуации, когда напряжение скачет, а значит, это нужно вовремя обнаружить и принять меры. Для этого необходимо знать, как проверить напряжение в розетке мультиметром, чтобы узнать точные показания.

Какое напряжение в розетке?

Точнее, каким оно должно быть? На территории России наиболее распространены показатели в централизованной сети – 220 и 380 вольт, частотой 50 Гц. Допустимым отклонением, в ту или иную сторону, считается значение – 10%. То есть погрешность до 198 или 242 вольт будет нормальной.

Эти колебания могут зависеть как от большой нагрузки на сеть, от высокомощных электроприборов (обогреватели, котлы, сварочные аппараты), так и от обслуживающей электростанции. Но какой бы не была причина, рекомендуется иногда контролировать напряжение в розетке у себя дома, дабы избежать возможных неприятных последствий.

Для чего нужно мерить напряжение

Оказывается, даже незначительные, но постоянные скачки напряжения могут негативно сказываться на разного рода приборах. Особенно страдает техника с электромоторами (холодильники, кондиционеры и т. п.). Недостаточное напряжение вызывает их преждевременный износ, а избыточное может запросто вывести из строя технику с микросхемами.

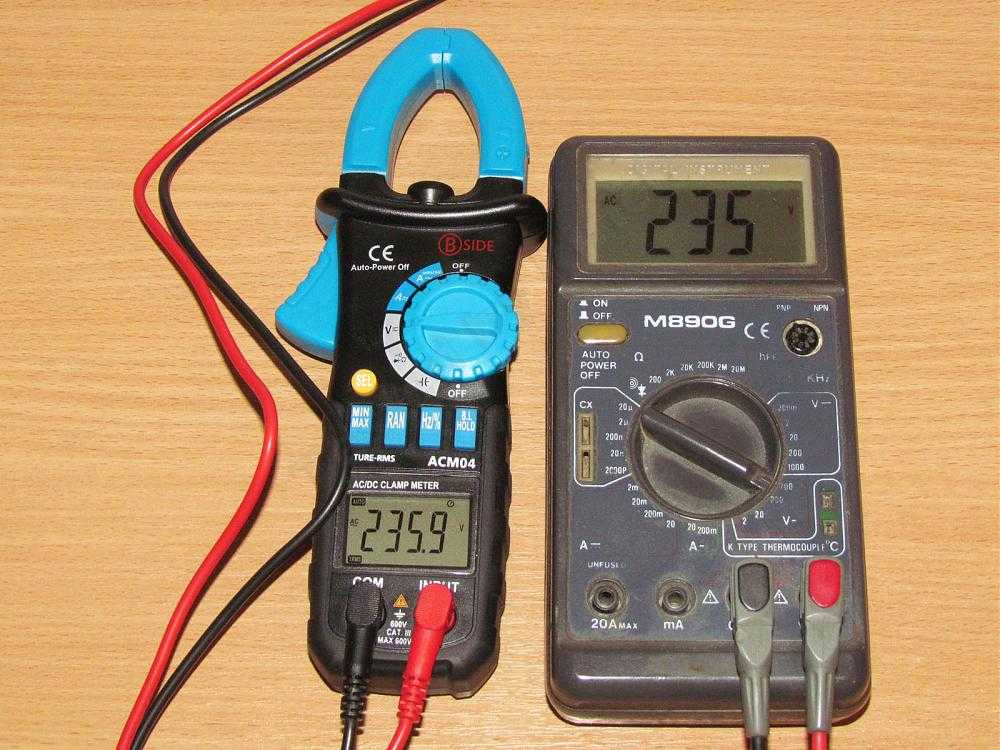

Чем можно измерить?

Как было описано выше, для измерения используются специальные приборы – мультиметры. Это довольно простое в эксплуатации устройство, освоить которое, без труда сможет даже начинающий. Они бывают двух видов:

1. Стрелочные. Раньше такие модели были очень распространены, но с появлением электронных, стали потихоньку отходить на второй план. Ввиду более простой начинки и отсутствия элемента питания, они немного дешевле и менее требовательны при работе.Одной из самых популярных моделей считались, так называемые, цешки. Каждый уважающий себя электрик обладал подобным устройством. Недостатком таких приборов является неудобство снятия показаний, из-за малых размеров шкалы. Но если приноровиться, то стрелочными мультиметрами можно проводить замеры ничуть не хуже, чем электронными.
2. Электронные. Такие устройства стоят несколько дороже стрелочных, зато они более точные и удобные. К тому же у них больше дополнительных функций, например, «прозвон» проводки или проверка транзисторов. Поэтому большинство специалистов отдают предпочтение все же электронным мультиметрам.

Измеряем напряжение: пошаговая инструкция

В комплект любого мультиметра входит две вещи: сам прибор и провода с щупами. Перед тем как приступить к работе нужно правильно собрать устройство. На корпусе имеются маркированные разъемы. В отверстие с пометкой COMвставляется черный провод (всегда), красный подсоединяется ко входу с надписью VΩmA. Наличие третьего разъема с надписью 10 А свидетельствует о том, что мультиметр способен измерить силу тока до 10 ампер, а некоторые модели и до 20 А. Для таких случаев красный кабель устанавливается в этот разъем.

Провода подсоединили, теперь выбираем режим измерения. Для проверки напряжения переменного тока нужно перевести рычаг «крутилки» в поле с надписью ACVили V, выбрав положение «750» (для сетей 220 и 380 вольт). Режим с маркировкой «200» предназначен для измерения напряжения сети менее 200 вольт.

Теперь, когда все готово, вставляем щупы (держась за верхние части) в гнезда розетки и смотрим результат. При исправной проводке на табло появятся цифры с точностью до десятых долей. Теперь можно провести суточный/недельный мониторинг показаний напряжения вашей сети и узнать, имеют ли место его перепадыв течение дня.

При незначительных погрешностях и колебаниях волноваться не о чем. Ну а если показания отличаются от нормы или скачут изо дня в день, то рекомендуется принять меры в виде установки стабилизатора напряжения. Но это тема отдельной статьи.

Принцип измерения стрелочным прибором типа «цешка» такой же. После подсоединения щупов к сети смотрим на соответствующую шкалу и считываем показания.

Заключение

Итак, мы выяснили, что работа с мультиметром – это простое, а для некоторых еще и увлекательно-познавательное занятие, с которым справится даже школьник. К тому же в некоторых случаях это может сохранить «жизнь» ваших электроприборов.

bogdann. tech

Администратор сайта Electricvdele.Ru

• Next Виды, схемы подключения и критерии выбора аккумулятора для солнечных батарей
• Previous Контроллер заряда солнечных батарей: принцип работы, способы подключения и изготовления

Как измерить напряжение мультиметром в домашних условиях

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result. suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation. search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product. title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  {{result.term | escape}}

Напряжение тела – что это такое и как его измерить

Мы в SYB получаем много вопросов о напряжении тела – что это такое и как его измерить. Это то, что мы собираемся узнать в этом посте.

При измерении ЭДС вы можете столкнуться с множеством соответствующих терминов. Такие слова, как «радиочастота» (RF), «микроватты» (uW), «миллигаусс» (mG) и «переменный ток» (AC). «Напряжение тела» (BV) — еще одно из них, и оно напрямую связано с одной из четырех основных ЭДС — электрическими полями (иногда называемыми E-полями). Измерение напряжения тела — это один из способов попытаться измерить, насколько сильному электрическому полю ЭМП подвергается ваше тело.

Е-поля наименее ценятся и обсуждаются из этих полей, но так же важны, как и другие, ведь остальные состоят из Е-полей. Итак, давайте узнаем, как тестировать электрические поля и в чем разница между «плавающими» измерениями и тестом напряжения тела «заземленного эталона» (плавание — это тест на излучение, а кондуктивное — заземление, контакт или прикосновение). Если вы серьезно относитесь к снижению электромагнитных полей и хотите улучшить сон, улучшить настроение и улучшить здоровье в целом, возьмите ручку и бумагу и приготовьтесь делать заметки!

Содержание

Что такое электрические поля

Давайте начнем с объяснения того, что такое электрические поля. По названию видно, что электрические поля возникают из электричества. Везде, где во Вселенной есть что-либо электрически заряженное или заряженное энергией, вы найдете электрические поля. Это основополагающие энергии, выраженные положительными зарядами, излучающими поля наружу, и отрицательными зарядами, притягивающими внутрь. Это формирует паутину нашей вселенной, полярность между двумя силами, положительной и отрицательной. Толчок и притяжение между положительными и отрицательными силами необходимы для всех химических и электрических действий. Без этого толчка или притяжения не было бы ни притяжения, ни отталкивания, ни электрического тока, ни химических реакций, ни обмена энергией.

Протон атома заряжен положительно, а электрон (один или несколько), вращающихся вокруг него, заряжен отрицательно. Существует электрическое поле, удерживающее или притягивающее их друг к другу. Противоположности притягиваются. Затем есть большие области, которые более положительно заряжены (меньше электронов), и области, которые более отрицательно заряжены (больше электронов). Тогда ток — это проявление электронов или зарядов, перемещающихся из одного места в другое. Вселенная вечно ищет баланс, и область высокого давления будет стремиться перетечь в область более низкого давления.

Конечно, в теле существуют естественные электрические поля постоянного тока, движущиеся в одном направлении. В вашем теле есть нервы, которые общаются через электрические токи, основанные на этих отношениях. Вот почему ваше сердце может быть «в шоке» возвращено к нормальному ритму, когда у него развивается нерегулярное сердцебиение.

Для наших целей здесь мы в первую очередь обеспокоены электрическими полями домашней проводки, которые представляют собой переменный ток, «переменный ток» (пульсирующий 60 раз в секунду) от энергосистемы, поскольку было показано, что они вызывают отрицательные последствия для здоровья.

Некоторые из основных источников электронных полей, которые мы подвергаемся воздействию:

• проводов в наших стенах
• CAR
• Компьютеры
• ТВ
• Power Bord
• Phone Chargers
• . электроприборы
• Лампы
• …и более или менее любые устройства, работающие от электричества.

Как электрические поля влияют на наш организм?

ЭМП воздействуют на организм человека несколькими способами. Мы подробно обсуждали это в нескольких других сообщениях. Смотрите наши обширные статьи на эту тему здесь. Вкратце: все эти электромагнитные поля могут влиять на пути окислительного стресса в организме.

Как я объяснял ранее в посте о EMF и питании; ЭМП-излучение влияет на нашу ДНК, нашу нервную систему, наш мозг и связанные с ними болезни от длительного воздействия. Одним из основных способов их воздействия на организм является активация потенциалзависимых кальциевых каналов клеток (VGCC).

Определенные клетки вашего тела имеют белки на внешней мембране, которые открываются и закрываются, пропуская определенные питательные вещества. Например, VGCC отвечают за контроль того, сколько кальция попадает в клетку. В сердце есть натриевые каналы, но есть и другие.

Мембраны ощущают разницу потенциалов (электрическое давление, = большее или меньшее количество электронов) между внутренней и внешней частью клетки. Чрезмерная разница в заряде заставит эти ворота открыться и ввести в клетку слишком много кальция. Это отрицательно влияет на естественный уровень pH, удаление клеточных отходов, функцию митохондрий и может даже воздействовать на генетический материал, препятствуя гибели клеток. По меньшей мере, слишком много кальция внутри клетки может вызвать чрезмерный уровень окислительного стресса. Дополнительную информацию по этой теме см. в работе доктора Мартина Полла.

Что касается Э-полей и переменного тока, то мы знаем, что они могут негативно влиять на циркадный ритм, прерывать соответствующее высвобождение мелатонина, и исследования также коррелируют с повышенным риском развития рака при воздействии Э-поля.

По неподтвержденным данным, люди, подвергшиеся воздействию даже низких уровней электрических полей переменного тока, сообщали о онемении и покалывании, шуме в ушах, нарушениях сна, нервных болях, когнитивных нарушениях, беспокойстве, депрессии и многом другом.

В то время как магнитные поля, радиочастоты и грязное электричество привлекали гораздо больше внимания на протяжении многих лет, ясно, что электрические поля, генерируемые переменным током, не менее опасны и требуют такого же внимания для измерения и смягчения последствий.

Как измерять электрические поля?

Как я упоминал выше, существуют различные способы измерения электронных полей, плавающие или контактные. Лучше всего использовать NFA 1000, «плавающий» (не требующий заземленной контрольной точки) в 3-осевом режиме, воспринимающий электрические поля переменного тока в пространстве. Но NFA очень дорог, поэтому многие прибегают к помощи измерителя напряжения на теле или мультиметра.

Когда вы измеряете притяжение/притяжение электрического поля в вашем окружении, на самом деле вы измеряете дисбаланс энергии, «потенциал» тока между двумя разными объектами. Потенциальные средства, если ток должен был течь, сколько? Мы не знаем. Существует потенциал для тока, и мы знаем силу, напряжение. Но есть еще кое-что, чего не хватает, чтобы на самом деле знать, какой ток в конечном итоге будет течь, и это сопротивление, которое будет препятствовать потоку электронов или движению зарядов. Таким образом, напряжение — это потенциал того, сколько тока может протекать, но мы не знаем.

Пример электронного поля из реального мира: если у вас есть лампа, подключенная к прикроватной тумбочке, этот шнур лампы будет «горячим» и будет излучать электронное поле на несколько футов во всех направлениях, независимо от того, включена ли лампа. или нет. Если выключатель лампы на лампе выключен, линия все еще находится под напряжением до выключателя лампы. Есть давление, напряжение, поэтому Е-поле.

Еще один способ испытать это — использовать водяной шланг с прикрепленной насадкой. Если вы включите кран, вода будет поступать к носику, а затем останавливаться. Вода внутри этого шланга не движется, но создает давление на шланг. Это давление и есть напряжение. Напряжение и электрические поля идут рука об руку. Текущее и магнитное поля идут рука об руку. Нет потока воды, нет тока, нет магнитного поля, но напряжение/электрическое поле остается, если есть давление.

То же самое делает электричество с проводом вашей лампы и всеми проводами, проходящими через ваши стены. Даже если свет или приборы не включены, провод имеет «потенциальное» или электрическое «давление». пройти через тебя. Поэтому, когда вы измеряете электрические поля в своем доме, вы, по сути, измеряете это давление. Но помните отдельную переменную, сопротивление шланга (маленького или большого), которое будет определять, сколько воды будет течь, ток, при котором поток создает магнитное поле.

Мы измеряем потенциал электрического поля (разницу между двумя точками и их потенциал для тока) с напряжением. Измеритель электрического поля или вольтметр измеряет напряженность поля переменного электрического поля в вольтах (В) при контакте с заземленным эталоном и в вольтах на метр (В/м) при плавающем измерении того, что находится в воздухе.

Допустим, ваш NFA 1000 измеряет 1 В/м. Это означает, что разница в воздухе между двумя объектами, находящимися на расстоянии одного метра, составляет один вольт. Зона самого высокого давления находится на расстоянии одного метра от зоны самого низкого давления, а разница между ними составляет 1 вольт.

Электронные поля найдут все маршруты или тропинки, по которым можно ползти или прыгать из областей с более высоким давлением в области с более низким давлением. Позитив ищет и тянется к негативным зарядам и наоборот ищет баланс. Если ваше тело находится в этой наэлектризованной среде, эти внешние электрические поля будут течь по вам или через вас, и они могут изменять (толкать/притягивать) заряды внутри вашего тела.

Правило номер один для протекания тока требует цепи. Электроны стартуют с источника-генератора (электростанции, трансформатора и т. д.) и должны вернуться к этому источнику. Переменный ток возвращается к своему источнику, а не к земле. Он может использовать землю, чтобы вернуться к своему источнику. Этот круговой цикл похож на велосипедную цепь, состоящую из неразорванных звеньев, тянущихся друг за другом. Вдоль этого пути будут Е-поля, подталкивающие найти все пути и тропы, чтобы вернуться домой. Когда он находит путь и течет ток, появляется дополнительное магнитное поле.

Когда вы используете обычный измеритель напряжения тела (мультиметр) для проверки электронных полей, на измерения могут влиять сами приборы, датчики, измерительные провода и даже ваше собственное тело, касающееся пола. Измерительные провода, если они подключены к заземляющему контакту розетки, могут стать частью этой цепи. Это будет путь для тока, и электрические поля будут слипаться, прикрепляясь к этому пути. Это может привести к изменению измерения пространства.

Чтобы исправить это, некоторые биологи-строители предпочитают измерять электрические поля с «плавающим» измерением, без контакта, без заземленных эталонов, поэтому электрическое поле в комнате не изменяется. Противоположностью этому является метод заземления.

Измерение напряжения на заземленном эталонном теле является прямым контактным измерением и может указывать на давление электрического поля на ваше тело. Некоторые предпочитают этот способ, так как считают, что он более точно отражает воздействие на организм. Нам нужно обсудить это, поскольку это так легко сделать, каждый делает это, а счетчики дешевы.

Измерение напряжения тела не является прямым измерением электрических полей, вместо этого оно указывает на воздействие электрического поля на ваше тело.

Что такое протокол измерения напряжения тела?

В отличие от простого измерения электрического поля в воздухе, измерение напряжения тела показывает (прикосновением, контактом) разницу напряжения на коже тела (рука держит красный провод) и сравнивает его с ориентир (черный свинец). Куда втыкается черный провод — большая проблема. Это к столбу на расстоянии 50 футов во дворе или к штырю заземляющего проводника розетки? Подробнее об этом скоро.

Для измерения напряжения тела вам понадобится измеритель напряжения тела, такой как этот от Safe Living Technologies, или вольтметр, который вы можете подключить к датчику напряжения тела (медный стержень).

У вас будет два зонда, которые подключаются к счетчику. Один конец (черный свинец) можно прикрепить к заземляющему столбу во дворе во влажной почве (предпочтительно). Если вы не можете добраться до земли, подключите датчик к заземляющей вилке в заземленной розетке внутри дома или здания (это соединяется с заземляющим проводом, который подключен к земле сзади на главном электрическом щите и, в конечном итоге, к заземлению). сетевой трансформатор, источник).

Другой конец щупа (красный щуп) присоединяется к ручному щупу, обычно сделанному из латуни или другого проводящего металла. Обследуемый держит щуп, затем измеритель измеряет напряжение между человеком и электросетью. Какая? Да, земля вокруг дома питается обратным током сети, который заземляется на основной линии, называемой сервисной нейтралью, на заземленном проводнике и на трансформаторе, который подключен к основному обратному проводу. Система энергосистемы с заземлением нейтрали использует землю в качестве пути для обратного тока, поэтому очень сложно измерить что-либо, НЕ связанное с электросетью или не подвергающееся ее воздействию. Заземляющий проводник в розетке находится под таким же напряжением, как и первичная сторона обратного тока трансформатора. Таким образом, мы проверяем давление на наше тело по сравнению с заземленным обратным током электросети. Хм.

Обследуемый держит щуп, затем измеритель измеряет разницу напряжения между человеком и землей.

Включите и держите планку, вот и все! Это довольно просто сделать и интересно показать, как на ваше тело воздействуют области, в которых вы проводите больше всего времени.

Ограничения измерения напряжения тела

Важно понимать, что измерение напряжения тела служит определенной цели для определения успеха (или неудачи) некоторых стратегий смягчения последствий. Однако, как умело продемонстрировал специалист по EMF Эндрю Макафи в своей работе с сотрудниками EHS, это не напряжение само по себе причиняет нам столько вреда, на самом деле это ток . И напряжение между сеткой и телом действительно не должно быть точками сравнения. Мы не хотим, чтобы сеть была подключена к нам.

По этой причине McAfee является ярым сторонником измерения тока, а не напряжения, чтобы более точно определить вред, которому мы подвергаемся.

Причины этого очень сложны, но я попытаюсь обобщить ключевые моменты выводов McAfee, чтобы помочь вам понять.

Как поясняют Национальные институты здоровья: «…напряжение… не дает никакой прямой информации о величине тока, проходящего через внутриклеточные объемы [тела] по сравнению с внеклеточными объемами…»

Как мы уже узнали, «напряжение ” – разница электрического давления между двумя точками. Но — и это важно — многочисленные исследования доказали, что именно ток наносит биологический вред, а не напряжение. Как только ток начинается, сопротивление кожи изменяется. Без текущего потока мы действительно не знаем реальных уровней угрозы.

Таким образом, хотя тестирование BV может предоставить нам информацию о нашей среде, McAfee утверждает, что нам действительно нужно проверять контактный ток для более точной оценки вреда.

Строительные биологи и другие специалисты по электромагнитным полям считают безопасным очень небольшое напряжение (менее 1 мВ). Но в этом уравнении часто отсутствует ток, связанный с этим напряжением. Тест напряжения тела может определить локальный заряд электрического поля на коже, но не будет отражать фактический ток, который будет проходить через тело во влажных и сухих условиях. Когда кожа влажная, блокировки нет. Частоты выше 2 кГц также снижают сопротивление кожи. Если добавить только одну из этих переменных, мокрую кожу или грязные электрические частоты, измерение напряжения будет бесполезным для точного определения фактического тока в этих условиях.

Это важно, поскольку кожа является источником сопротивления току. Когда кожа сухая, она имеет большее сопротивление. Когда он влажный или подвергается воздействию высоких частот, сопротивление потоку тока незначительно или отсутствует.

Таким образом, только знание напряжения не скажет нам импеданс кожи или фактическую величину тока, который в конечном итоге будет течь. Там может быть значительное напряжение, но нет фактического тока из-за высокого импеданса.

Таким образом, первое ограничение настройки теста BV (черный провод к воображаемой нулевой точке) заключается в том, что напряжение не учитывает нашу кожу импенденция , противодействие электрическому потоку переменного тока. Кожа блокирует постоянный ток (DC) лучше, чем AC. Через нашу кожу проходит больше переменного тока. Измерение тока объединяет все эти факторы. Напряжение имеет ограничения и является неточным.

Вторым ограничением является точность установленных точек контакта в тесте BV.

Для проверки напряжения тела требуются две точки контакта, которые сравниваются друг с другом. Мультиметры (распространенный измеритель, используемый как электриками, так и специалистами по электромагнитным полям) имеют черный и красный провода. Если мы поместим эти два электрода в одну и ту же точку, мы получим нулевую разницу давления между точками. Оба прикосновения к горячему будут 0 В.

Рис. 1. Если вы проверяете оба провода в одной точке, напряжение всегда будет равно 0. Это неправильный способ проверки.

Счетчик обнуляет черный свинец, независимо от того, где он находится. Красный — это разница по сравнению с черным проводом. Если мы поместим черный щуп в заземляющую вилку розетки, это будет ноль, а красный щуп прикрепит область фокусировки (как ручной щуп).

Рис. 2: Мы хотим проверить разницу между двумя разными точками.

Теперь давайте представим на мгновение, что мы тестируем заземляющий коврик, поскольку эти предметы очень удобны и могут решить некоторые из наших проблем с «электрическим полем», если их правильно использовать.

Многие компании, продающие эти товары, демонстрируют эффективность своего продукта, проверяя его с помощью мультиметра. Они подключат черный провод к заземляющей вилке розетки, к той же розетке, к которой подключен заземляющий коврик. на рисунке 1).

Рис. 3: Это обычная установка для проверки эффективности заземляющего изделия, такого как заземляющий коврик. Это ошибочная установка, имитирующая рис. 1 (выше).

Затем они прикасаются красным проводом к заземляющему мату, и, альт, вы получаете показание 0 вольт! Это здорово, верно? Ноль вольт означает нулевой потенциал тока. Но подождите, эти выводы касаются одних и тех же точек — они оба подключены к одной и той же точке заземления, поэтому между ними нет разницы, поэтому показания 0 вольт.

И даже если мы правильно настроили тест, т.е. тестируем между двумя разными контактными точками, мы все равно не знаем импеданс кожи, ее блокирующая способность при определенных условиях (влажность/частоты и т.п.).

Рекомендуется рассмотреть установку между объектом и телом, например, рука (черный грифель) и коврик (красный грифель). Я понимаю, что это наоборот, но я предпочитаю считать тело нулем и проверять, сколько его на коврике или другом объекте, прежде чем прикасаться к нему. Это покажет разницу давлений между телом и матом (энергетической сетью) и этот «потенциальный» обмен. Ток течет от более высокого потенциала к более низкому потенциалу (напряжению). Является ли высшая точка человеком, находящимся под напряжением высоких электрических полей комнаты, или это заземленный объект, исходящий из сети? Это становится сложным, слишком сложным. Нам просто нужно измерить ток и покончить с этим.

Когда вы измеряете напряжение тела, вы не учитываете роль, которую ваша кожа играет в препятствовании потоку электричества — напряжение тела не говорит нам, сколько электронов на самом деле проникнет в тело.

Тем не менее, полезно использовать измерение напряжения, если вы считаете, что есть серьезные проблемы с электричеством. Используйте напряжение в качестве типа измерения на безопасном расстоянии, чтобы убедиться, что вы не пропускаете через себя опасное количество тока!

Измерение тока вместо напряжения тела

Мы ищем невероятно малое количество тока, в диапазоне 1 мкА. Поскольку мы говорим о заземляющих ковриках, важно отметить, что акт заземления тела увеличивает контактные поверхности и пути и, следовательно, может увеличить ток при включении в цепь. Чем больше точек контакта, тем больше путей тока и тем ниже полное сопротивление тела.

Таким образом, когда вы включаете заземляющий коврик в розетку с заземлением и наступаете на этот коврик, вы входите в контакт с обратным током сети. Другими словами, вы подвергли себя контактный ток .

И, как мы уже отмечали, проблемы со здоровьем создает ток. Настоящий ущерб наносит ток.

Итак, теперь вы понимаете, почему тестирование напряжения тела не даст нам наилучшую информацию о стандарте здоровья или оценке ущерба. Нам нужно проверить реальный ток. Итак, как вы это делаете?

Согласно McAfee: самый быстрый и точный способ узнать, какой ток проходит через кожу и через тело, — это использовать устройство с разрешением не менее 0,1 мкА и Fluke 287 или 289.имеет его до 0,01 мкА. Научиться пользоваться Fluke не так уж сложно, и желающие определенно могут это сделать. Однако счетчик довольно дорогой, и большинство домовладельцев обычно не используют его. Для энтузиастов я бы посоветовал вам попробовать, но если раскошелиться на 600 долларов за этот счетчик не ваша скорость, то найм квалифицированного эксперта по ЭДС — это то, что вам нужно. Обратите внимание, что не все консультанты EMF используют этот измеритель, это довольно продвинутый инструмент и в основном подходит для самого клиента EHS. Но важно знать, какому току вы подвергаетесь, особенно на очень низких уровнях.

Установите измеритель Fluke между рукой и объектом, к которому вы хотите прикоснуться. Красный грифель в руке и черный грифель на объекте. Вот и все. Оставайтесь с нами, доступны видеоролики и PDF-файлы, показывающие, как настроить Fluke 287 и увидеть его в действии, а также разрабатывается официальный протокол контактного тока. См. «Откуда я знаю, что NCB работает».

По мере роста осведомленности о важности тока, а не напряжения, вы увидите, что все больше и больше экспертов вводят измерение тока в качестве стандартного измерения. До тех пор я настоятельно рекомендую соблюдать осторожность при использовании заземляющих матов, листов и подобных устройств. Если вы не знаете меру тока, которому они подвергают вас, они могут на самом деле сделать вас больными.

Решения по уменьшению воздействия

Если уровни напряжения или тока выше, чем желательно или здорово, вы должны работать над их снижением. Вот несколько способов начать работу.

Тест

В этом посте я объяснил различные измерения электрических сил. Электрические поля, напряжение тела и контактный ток. Это означает, что вы захотите проверить эти уровни.

Наем строительного биолога для личной оценки вашего дома является золотым стандартом. Однако не все живут рядом с сертифицированным строительным биологом.

Именно поэтому у нас есть EMF Home Testing Consulting.

Вы также можете проконсультироваться со мной прямо здесь через консультационные услуги SYB. Если вы чувствуете себя сбитым с толку или перегружены этой темой, просто запишитесь на виртуальную консультацию со мной, и я проведу вас через нее.

Начните со спальни

Крайне важно, чтобы ваше воздействие в спальне было как можно меньше, чтобы вы могли оптимизировать условия сна. Именно здесь мы проводим так много времени, и это время, когда наши тела должны отдыхать, восстанавливаться, исцеляться и восстанавливаться для следующего дня.

Для начала выключите все электричество в спальне. Посмотрите, изменится ли показания, и запишите свои выводы. Если показания все еще недостаточно низкие, начните отключать все предметы поблизости. Опять же, запишите свои выводы.

Если у вас все еще есть приподнятые поля (а они, скорее всего, будут), то пусть ваш помощник выключит выключатель в спальню. Часто это приводит к значительному падению показаний.

Если показания все же выше, чем вы хотите, продолжайте отключать выключатели один за другим, пока не получите адекватные результаты.

Нередко может потребоваться отключить несколько цепей. Часто под спальней располагаются прилегающие цепи, которые увеличивают Э-поля.

Например, моя спальня находится над кухней, в потолке которой есть светильники. Это означает, что через пол моей спальни проходят провода. Чтобы напряжение моего тела было меньше 10 мВ, мне нужно отключить выключатель в спальне, на кухне и в коридоре.

Как только вы найдете подходящую для вас комбинацию, я предлагаю установить дистанционный выключатель. Эти проводные выключатели позволяют отключать неисправные выключатели нажатием кнопки из любой точки дома. Очень удобно!

Если вы находитесь в более сложной ситуации, например, в многоквартирном доме или общежитии, включение и выключение выключателей может оказаться невозможным. В этом случае вы можете поэкспериментировать с экранирующей краской, фольгой, тканями или даже балдахином SYB Bed Canopy или SYB Serenity Canopy.

Если вы находитесь в более сложной ситуации, например, в многоквартирном доме или общежитии, включение и выключение выключателей может оказаться невозможным вариантом. В этом случае вы можете поэкспериментировать с навесом SYB Serenity.

А пока не забудьте пройти этот же протокол в своем офисе или в любом другом месте, где вы проводите много времени. Ваш офис также может иметь приподнятые поля из-за всех проводов и электрооборудования.

Очевидно, что вы не можете отключить выключатели в офисе, но вы можете использовать другие методы экранирования. Есть токопроводящая лента, в которую можно обернуть шнуры, токопроводящие трубки, ткани и фольга, которые могут помочь заблокировать некоторые электронные поля. Вам может понадобиться, а может и не понадобиться заземлять их. Иногда заземление увеличивает поле, иногда уменьшает его. Вы хотите, чтобы ваши приборы были электрически заземлены и экранированы, но не ваше тело к той же цепи.

Опять же, все ситуации разные, и если у вас есть какие-либо вопросы, вы можете забронировать время со мной и получить на них ответы.

Уменьшение тока заземления

Мы подвергаемся воздействию тока заземления всякий раз, когда прикасаемся к заземленному продукту, через который проходят эти токи.

Сюда входят заземляющие изделия, такие как заземляющие маты и заземляющие простыни, а также заземляющие изделия для защиты от ЭМП, такие как навесы или экранирующая краска.

Чтобы исключить воздействие тока сети при заземлении тела с помощью этих типов продуктов, вам следует использовать NCB от SYB.

NCB от SYB делает более безопасным заземление вашего тела.

Чтобы устранить опасность поражения электрическим током, связанную с заземлением, мы хотим отключить ток на заземляющих проводниках.

В примере на этой диаграмме у нас есть заземленная простыня и заземляющий коврик.

Схема человека, использующего заземляющий коврик, с NCB между ковриком и розеткой.

NCB размещается между этими заземляющими устройствами и заземляющим проводом настенной розетки. Там есть резистор, и он предотвращает попадание тока на ваш заземляющий коврик. И вы можете отрегулировать сопротивление с помощью циферблата.

И — ЖИЗНЕННО — NCB поддерживает эффективный «путь замыкания на землю». Вы можете не знать, что это значит, но это действительно важно. Потому что, если по какой-то ужасной причине электрический шнур перерезается или что-то еще идет не так, и ваш заземляющий мат электризуется, NCB активируется и посылает этот ток обратно, чтобы немедленно отключить выключатель, защищая вас.
