К155Лн1 описание. Микросхема К155ЛН1: описание, характеристики и применение

Что представляет собой микросхема К155ЛН1. Каковы ее основные параметры и характеристики. Для чего используется К155ЛН1 в электронных схемах. Какие аналоги есть у этой микросхемы.

Общее описание микросхемы К155ЛН1

Микросхема К155ЛН1 представляет собой интегральную логическую схему, содержащую 6 независимых инверторов (логических элементов НЕ). Она относится к семейству транзисторно-транзисторной логики (ТТЛ) и выполнена по биполярной технологии.

Основные характеристики К155ЛН1:

• Напряжение питания: 5 В ± 5%
• Выходной ток нагрузки: до 16 мА
• Время задержки распространения: не более 15 нс
• Корпус: пластмассовый или металлокерамический DIP-14
• Количество инверторов: 6
• Технология: ТТЛ

Функциональное назначение и область применения

К155ЛН1 используется для инвертирования логических сигналов в цифровых устройствах. Инверторы преобразуют входной сигнал в противоположный — логический ноль в единицу и наоборот.

Основные области применения микросхемы:

• Цифровые вычислительные устройства
• Системы автоматического управления
• Измерительная техника
• Устройства обработки и передачи данных
• Бытовая электронная аппаратура

Особенности и преимущества К155ЛН1

Ключевые преимущества микросхемы К155ЛН1:

• Высокое быстродействие (малое время задержки)
• Низкое энергопотребление
• Широкий диапазон рабочих температур
• Высокая нагрузочная способность выходов
• Совместимость с другими ТТЛ-микросхемами серии К155

Благодаря этим качествам К155ЛН1 нашла широкое применение в различных электронных устройствах.

Схема расположения выводов

Микросхема К155ЛН1 выпускается в 14-выводном корпусе DIP. Расположение выводов следующее:

• Выводы 1, 3, 5, 9, 11, 13 — входы инверторов
• Выводы 2, 4, 6, 8, 10, 12 — выходы инверторов
• Вывод 7 — общий (земля)
• Вывод 14 — напряжение питания +5В

Такое расположение выводов обеспечивает удобство монтажа и разводки печатных плат.

Принцип работы инвертора

Каждый из 6 инверторов К155ЛН1 работает следующим образом:

• При подаче на вход логического нуля (напряжение 0-0,8 В) на выходе формируется логическая единица (напряжение 2,4-5 В)
• При подаче на вход логической единицы (напряжение 2-5 В) на выходе формируется логический ноль (напряжение 0-0,4 В)

Таким образом, инвертор преобразует входной сигнал в противоположный по уровню выходной сигнал.

Основные электрические параметры

Важнейшие электрические характеристики К155ЛН1:

• Напряжение питания: 4,5-5,5 В
• Выходной ток нагрузки: до 16 мА
• Входной ток логического нуля: не более 1,6 мА
• Входной ток логической единицы: не более 40 мкА
• Выходное напряжение логического нуля: не более 0,4 В
• Выходное напряжение логической единицы: не менее 2,4 В
• Время задержки распространения: не более 15 нс

Аналоги микросхемы К155ЛН1

Основные отечественные и зарубежные аналоги К155ЛН1:

• SN7404 — американский аналог
• 74LS04 — улучшенный малопотребляющий аналог
• К555ЛН1 — КМОП-аналог с улучшенными параметрами
• КР1533ЛН1 — быстродействующий аналог на основе ТТЛШ
• 74HC04 — КМОП-аналог с высокой скоростью и малым потреблением

При замене К155ЛН1 на аналоги следует учитывать различия в электрических параметрах и особенности применения.

Особенности монтажа и применения

При использовании К155ЛН1 в электронных устройствах необходимо соблюдать следующие правила:

• Использовать стабилизированный источник питания 5 В
• Устанавливать блокировочные конденсаторы 0,1 мкФ у выводов питания
• Не допускать превышения предельных электрических режимов
• Неиспользуемые входы подключать к общему проводу через резисторы 1-10 кОм
• Соблюдать правила защиты от статического электричества при монтаже

Применение К155ЛН1 в электронных схемах

Микросхема К155ЛН1 широко используется в различных электронных устройствах для выполнения следующих функций:

• Инвертирование логических сигналов
• Формирование импульсов и логических уровней
• Создание гальванической развязки между каскадами
• Согласование логических уровней различных устройств
• Построение генераторов импульсов
• Реализация логических функций в сочетании с другими элементами

Благодаря простоте применения и надежности К155ЛН1 до сих пор востребована при разработке и ремонте электронной аппаратуры.

Заключение

Микросхема К155ЛН1 является классическим представителем семейства ТТЛ-логики. Несмотря на появление более современных аналогов, она до сих пор находит применение во многих областях электроники благодаря отработанной технологии производства, доступности и хорошим электрическим параметрам. Знание особенностей и правил применения К155ЛН1 остается полезным для разработчиков и ремонтников электронной аппаратуры.

4.2.6. Таблица выводов для элемента к155лн1:

PinDes	Gate #	Sym Pin #	Pin Name	Gate Eq	Pin Eq	Elec Type
1	1	1	A	1		Input
2	1	2	Y	1		Output
3	2	1	A	1		Input
4	2	2	Y	1		Output
5	3	1	A	1		Input
6	3	2	Y	1		Output
7	PWR		GND			Power
8	4	2	Y	1		Output
9	4	1	A	1		Input
10	5	2	Y	1		Output
11	5	1	A	1		Input
12	6	2	Y	1		Output
13	6	1	A	1		Input
14	PWR		VCC			Power

4.

2.7. Таблица выводов для элемента к155лп5:

PinDes	Gate #	Sym Pin #	Pin Name	Gate Eq	Pin Eq	Elec Type
1	1	3	A	1	1	Input
2	1	2	B	1	1	Input
3	1	1	Y	1		Output
4	2	3	A	1	1	Input
5	2	2	B	1	1	Input
6	2	1	Y	1		Output
7	PWR		GND			Power
8	3	1	Y	1		Output
9	3	3	A	1	1	Input
10	3	2	B	1	1	Input
11	4	1	Y	1		Output
12	4	3	A	1	1	Input
13	4	2	B	1	1	Input
14	PWR		VCC			Power

4.

2.8. Таблица выводов для символа земли:

PinDes	Gate #	Sym Pin #	Pin Name	Gate Eq	Pin Eq	Elec Type
1	1	1	GND			Power

4.2.9. Таблица выводов для внешнего вывода:

PinDes	Gate #	Sym Pin #	Pin Name	Gate Eq	Pin Eq	Elec Type
1	1	1	0			Passive

4. 2.10. Таблица выводов для конденсатора:

PinDes	Gate #	Sym Pin #	Pin Name	Gate Eq	Pin Eq	Elec Type
1	1	1				Passive
2	1	2				Passive

4.3. Контактные площадки.

4.3.1. Контактные площадки микросхемы. КорпусDIP-14.

4.3.2. Контактные площадки внешнего вывода.

4.3.3. Контактные площадки конденсатора.

Перечень рисунков.

Рис.1.1. Диалоговое окно установок проекта. 5

Рис. 1.2. Диалоговое окно настройки сетки. 5

Рис. 1.3. Диалоговое окно настроек линии. 6

Рис. 1.4. Пример обводки. 6

Рис. 1.5. Диалоговое окно настроек вывода. 7

Рис. 1.6. Диалоговое окно перенумерации выводов 8

Рис. 1.7. Перенумерация выводов. 8

Рис. 1.8. Вставка текста 9

Рис. 1.9. Выбор атрибутов. 10

Рис. 1.10. Установка атрибутов. 10

Рис. 1.11. Подсоединение библиотеки. 11

Рис. 1.12. Сохранение символа. 12

Рис. 1.13. Создание нового символа с помощью Symbol Wizard. 13

Рис. 1.14. Создание посадочного места с помощью Pattern Wizard. 16

Рис. 1.15. Окно описания элемента. 17

Рис. 1.16. Пример таблицы упаковочной информации. 18

Рис. 2.1. Основное окно редактора ACCEL Schematic. 19

Рис. 2.2 Диалоговое окно настроек рабочей области. 20

Рис. 2.3 Параметры отображения элементов. 20

Рис. 2.4 Выбор шага сетки. 21

Рис. 2.5. Пример принципиальной электрической схемы. 21

Рис. 2.6. Подключение библиотеки. 22

Рис. 2.7(а, б). Выбор элемента для размещения на схеме. 22

Рис. 2.8. Участок схемы на этапе размещения элементов. 23

Рис. 2.9. Диалоговое окно свойств элемента. 24

Рис. 2.10. Участок схемы на этапе разводки проводников. 24

Рис. 2.11. Генерация списка соединений. 25

Рис. 2.12. Диалоговое окно параметров печати. 25

Рис. 2.13. Сохранение схемы в формате DXF. 26

Рис. 3.1. Внешний вид корпуса DIP-14 27

Рис. 3.2. Соответствие команд редактора Accel EDA PCB и пиктограмм 28

Рис. 3.3. Диалоговое окно “Options Configure” 29

Рис. 3.4. Диалоговое окно Library Setup 30

Рис. 3.5. Диалоговое окно Utils Load Netlist. 30

Рис. 3.6. Рабочая область после загрузки списка соединений 31

Рис. 3.7. ПП с размещенными и зафиксированными внешними выводами. 32

Рис. 3.8. ПП с размещенными элементами. 32

Рис. 3.9. Выбор текущего слоя. 33

Рис. 3.10. ПП с размещенной линией обрезки (линия красного цвета, слой — Top). 34

Рис. 3.11. Диалоговое окно “Place Autoplacement” 35

Рис. 3.12. Создание файла стратегии. 35

Рис. 3.13. ПП после авторазмещения. 36

Рис. 3.14. Диалоговое окно автотрассировки. 37

Рис. 3.15. Процесс трассировки ПП. 37

Рис. 3.16. Пример выходных изображений 38

1Для выполнения авторазмещения необходимо наличие установленного пакетаCadenceSPECTRA

47

Раздел сайта, посвященный электронике.

Данный ресурс не претендует на звание обучающего, а просто содержит некоторую информацию, которую возможно кто-то, когда-нибудь — сочтет полезной.

Идентификация смд(smd) элементов, транзисторов, диодов, варикапов, стабилитронов(более 3 тыс.разных наименований) с помощью поля поиска. Введя кодовую маркировку с поверхности корпуса здесь можно быстро найти полное наименование и функциональное назначение смд(smd) элемента.

Краткая история создания биполярных и полевых транзисторов, описание принципа работы и тех и других. принципы маркировки отечественных и импортных транзисторов, поиск аналогов.

Описание принципа работы обычного диода, стабилитрона, тиристора. Виды диодных мостов — выпрямление переменного тока.

Конструктивные особенности и область применения. Маркировка число — буквенная. Маркировка цветовая.

Краткое описание основных видов конденсаторов + область применения. Число — буквенная маркировка конденсаторов. Цветовая маркировка конденсаторов. Некоторые советы, касающиеся применения.

Описание явления индуктивности. Принцип работы дросселя и трансформатора.Колебательный контур.

Страница посвященная описанию различных схем электронных генераторов, синусоидальных и несинусоидальных колебаний.

Описание работы обычного и счетного триггеров. Описание работы счетчика электронных импульсов. Виды логических элементов.

Область применения. Виды корпусов и типы. Маркировка отечественых микросхем. Маркировка импортных микросхем.

Принципы радиосвязи, деление радиоволн на диапазоны. Виды модуляции. Детекторный приемник, приемник прямого усиления. Супергетеродин.

Отечественные микросхемы и их аналоги.

Распиновка,параметры микросхем.

Микросхема К155ЛА3 и ее аналог — SN7400.
Микросхема К155ЛА9 и ее аналог — SN7403.
Микросхема К155ЛН1 и ее аналог — SN7404.
Микросхема К155ЛН2 и ее аналог — SN7405.
Микросхема К155ЛН3 и ее аналог — SN7406.
Микросхема К155ЛН4 и ее аналог — SN7407.
Микросхема К155ЛА8 и ее аналог — SN7401.

Схемы различных электронных устройств — для самостоятельной сборки. Блоки питания. Сборка простейшего детекторного приемника. Сборка громкоговорящего детекторного приемника с усилителем. Сверхрегенеративный приемник УКВ на 1 транзисторе. Регенеративный приемник на 3 транзисторах.Радиоприемник FM на микросхеме CXA1238S(стерео).

«Танцующий цветочек» — схема.

Параметры транзисторов.

П27 П28 МП20 МП25 МП26 МП35 МП36 МП37 МП38 МП39 МП40 МП42

ГТ109 ГТ115 ГТ124 ГТ125 ГТ322 ГТ402 ГТ404 ГТ806 ГТ810

П201 П202 П210 П213 П214 П215 П217 П401 П701 П702

КТ117 КТ203 КТ208 КТ373 КТ312 КТ315 КТ342 КТ361 КТ368 КТ501 КТ502 КТ503 КТ602 КТ603 КТ604 КТ605 КТ608 КТ611 КТ644 КТ645 КТ646 КТ802 КТ803 КТ805 КТ808 КТ812 КТ814 КТ815 КТ816 КТ817 КТ818 КТ819 КТ825 КТ827 КТ839 КТ872 КТ898 КТ927 КТ932 КТ940 КТ973 КТ3102 КТ3107

BC182 BC183 BC184 BC546 BC547 BC548 BC549 BC550 BC557 B772 BC817

A733 A1015

2N104 2N457 2N3054 2N3055 2N1423 2N6051 2N6108 2N2222

SS9011(S9011) SS9012(S9012) STS9013(S9013) STS9014(S9014) SS9015(S9015) SS9016(S9016) SS9018(S9018)

MJE13001(13001) MJE13002(13002) MJE13003(13003) MJE13005(13005) MJE13009(13009) 2SD2499(D2499) SS8050(S8050)

Использованы материалы с раздела Popular Transistors

На главную страницу

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

кодовый замок на логике / Хабр Расскажу о такой, казалось бы, простой вещи, как кодовый замок, но реализован он не на микроконтроллере, как это обычно делается, а на логических схемах. Ведь взять микроконтроллер и прошить его слишком просто, тут есть некоторая загвоздка! Давайте лучше сделаем логику как настоящие джедаи!

Итак, приступим. Первоначальный дизайн был взят с Радио 2 2005 года, но я внес в него некоторые изменения.
Схема построена на триггерах — логических элементах, в которые может быть записан 1 бит информации. Если подать плюс на вход триггера C, то он запомнит логический уровень на входе D. Если подать плюс на вход R, то триггер очистится — запомнит нуль, а вход S соответственно , служит для записи единицы в триггер, но в схеме не используется. Записанное в триггере значение выводится на два выхода — Q и не Q, не Q всегда будет противоположным Q.

В основе этого кодового замка лежит принцип срабатывания. При включении замка зарядкой конденсатора на входах R возникает импульс высокого уровня, устанавливающий все триггеры в положение 0. Увеличивая емкость конденсатора и сопротивление идущего к нему резистора, можно увеличить безопасность замка. В то же время при нажатии не на те кнопки повторный ввод правильного кода будет возможен только через некоторое время, определяемое RC-цепочкой.

Кнопки нужно нажимать в строго определенном порядке, иначе последний триггер не сработает и замок не откроется. Сигнал с выхода Q каждого триггера поступает на вход D следующего, и нажатием кнопки мы записываем этот уровень в триггер. Таким образом, этот блок от первого триггера «переезжает» к последнему через все остальные. Так же, если нажать не ту кнопку, то подать + на входы R всех триггеров, схема сбросит код и его нужно будет ввести сначала.

Отличие старой схемы в том, что в ней нет вспомогательных элементов И, следовательно, код подобрать проще. В моем случае, если нажать на правильные кнопки, но в неправильном порядке, то элементы И, опять же, сбросят код. Это повышает его надежность. Работают они следующим образом: элемент AND считывает сигнал с кнопки, которая идет на триггер, и вход -Q предыдущего триггера. Если нажата кнопка, идущая на триггер, а предыдущий триггер не активен, то на оба входа элемента И поступает плюс, на выходе также присутствует уровень плюса, который уже идет на входы R и сбрасывает весь код.

Главным недостатком данной конструкции считаю то, что цифры в коде не могут повторяться, а в остальном работа устройства очень радует.

Помимо основных деталей в схему добавлены светодиодные индикаторы. Шесть посередине показывают активность каждого из триггеров, а два светодиода сбоку показывают активность всего замка (красный — закрыт, зеленый — открыт). Не обошлось без ошибок, в некоторых местах схема была пропаяна, но в файле платы я эти ошибки исправил.

На этом все, печатную плату и схему оставляю здесь, если кто-то хочет собрать, то я за.

Используемые микросхемы: К561ТМ2, К155ЛИ1, К155ЛН1.
Печатная плата и схема: yadi. МФГ Бастиан

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Lesenst?

 Бастиан Фрей Шриб:
> D110D nächste Zeile X7 и ein Globus
> E104D nächste Zeile A5 и ein Globus
https://www-user.tu-chemnitz.de/~heha/bastelecke/Konsumg%C3%BCter-Bastelei/DDR-Halbleiter/

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Lesenswert?

 Бастиан Фрей Шриб:
> 155/Ih2 nächste Zeile 8612 sowie links versetzt ein K
Wegen russischer Buchstaben vllt. дер:
K155 LN1 = 7404 = D104

Сообщить об ошибке Сообщить об ошибке Отметить Текст цитировать Ответить Ответить с указанием

Re: Unbekannte ICs

---

Lesenswert?

 Vielen dank für die schnelle Antwort, damit konnte ich schonmal zwei
идентифицирующие.
фелен ночь
дер 155er и дер 7470
MFG Бастиан
Редактировать: grad gelesen, dann fehlt nur noch der 7470

02.02.2015 22:06 :

Пользователя

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Lesenswert?

 Бастиан Фрей Шриб:
> D110D nächste Zeile X7 и ein Globus
> E104D nächste Zeile A5 и ein Globus
> 155/Ih2 nächste Zeile 8612 sowie links versetzt ein K
все TTL 5V 74xx
D110 3 NAND с 3 разъемами
D/E104 6-кратный отрицатель
К155 = 74хх

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Lesenswert?

 Бастиан Фрей Шриб:
> ТФК TL7470
könnte ein Single JK Flip-Flop sein.
Da braucht man JMD. mit (sehr) alten Datenblättern.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Lesenswert?

 Meinst du den hier ?
http://www. engineering.uiowa.edu/sites/default/files/ees/files/NI/pdfs/00/65/DS006549.pdf
wenn ja, was macht der, bin im IC bereich noch nicht so bewandert.
Aber danke schonmal :)

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Lesenswert?

 Бастиан Фрей Шриб:
> D110D nächste Zeile X7 и ein Globus
:-)
Der "Globus" ist das Logo des Halbleiterwerk Frankfurt/Oder:
http://www.elnec.com/support/ic-logos/manufacturer-description/?manuf=HFO+%28VEB+Halbleiterwerk+Frankfurt%2FOder%29Es stilisiert die Buchstaben "hfo".
Die X7 и A5 waren übrigens die Herstellungszeiträume, den Schlüssel
für die Jahre habe ich aber nicht im Kopf (5 и 7 sind einfach die
Монате). 8612 auf dem sowjetischen IC ist ebenfalls der Zeitraum
(декабрь 1986 г.).
Wenn die 7225 auf dem TFK-Chip auch der Herstellungszeitraum ist,
dürfte es schon an Archäologie grenzen, dafür noch was zu finden.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Лесенсверт?

 Бастиан Фрей Шриб:
> 155/Ih2 nächste Zeile 8612 sowie links versetzt ein K
ist das Gehäuse irgendwie "kackbraun" oder hat das braun einen leichten
Грюнстих? Das könnte ein Russen-IC sein.  K155... штамп 74xx
Эквивалент. Wenn ich Richtig Liege, mach mal ein Foto, Denn es Handelt
sich um kyrillische Buchstaben, denen ich nach deiner freien
Interpretation nichts Entsprechendes zuordnen kann. 8612 würde vom
Zeitrahmen ebenfalls dazu passen 1986 и данн entweder Дез. порядка 12.
Woche, wie das in der SU genau codiert wurde, weiß ich nicht aus dem
Штеграйф.
Der D110D ist ein 7410 im Plastik-DIP Gehäuse, der E104D ein 7404 mit
erweitertem Temperaturbereich im Plastik-DIP

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Lesenswert?

 Man muss sagen ich habe diese ICs von meinem Ausbilder an der FOS
bekommen, weil er die ICs aus der 74xx Reiche nicht brauchte und die zu
faul war die anderen zu identifiezieren :)

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Re: Unbekannte ICs

---

Angehängte Dateien:

•
  20150202_221703. Wünsche euch allen noch einen schönen Abend und danke für die Zahlreichen Antworten 🙂 МФГ Бастиан

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

  Re: Unbekannte ICs

  ---

  Angehängte Dateien:

  •
    31 КБ

  ---

  Лесенсверт?

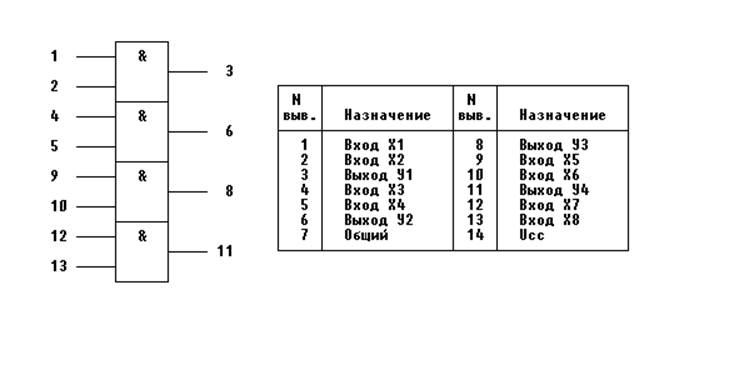

   Dein Foto war recht dunkel. Vergleiche sebst в beiliegender Liste.

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat 9

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

  Re: Unbekannte ICs

  ---

  Lesenswert?

   Es gab auch K555xxx, das waren ebenfalls LS-TTL (mit erweitertem
  Temperaturbereich?) Irgendwo in den Tiefen des Bücherregales habe ich da
  noch zwei DDR Bücher. Eins dröselt Alle Analogen ICs auf, das Andere die
  digitalen ICs

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

  Re: Unbekannte ICs

  ---

  Lesenswert?

   Das ist interessant, gibt es irgendwelche Lektüren, die alle oder die
  meisten ICs auflisten, wäre sicher gut sowas mal zu haben?

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

  Re: Unbekannte ICs

  ---

  Lesenswert?

   Spiel ein bisschen damit ром, dann schmeiss sie entweder weg oder leg
  sie in dein personliches Museum.  Был sinnvolles anfangen kann man damit
  эхер нихт. Brauchen richtig viel Strom und im Vergleich dazu sind sie
  шнархлам. Klingt doof, ist aber so - du wirst damit ausser ein paar
  отн. sinnfreien Demos nie был machen.
  Falls du doch и TTL V1.0 интересуют вас, schreib mir ne Nachricht.
  Hier liegen noch ein paar 100, und die meisten gehen über Gatterebene
  хинаус. Ich бин damit гросс geworden, deswegen tat es mir immer leid.
  Aber seit 20 Jahren keinen einzigen mehr davon angefasst...

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

  Re: Unbekannte ICs

  ---

  Lesenswert?

   Sowas war vor 30 Jahren interessant, da hatte man jeweils mindestens ein
  Datanbuch über Dioden, Transistoren, Thyristoren, аналоговые и цифровые
  IC's, dann noch eins über µC, mehrere Schaltungssammlungen mit
  steigendem Schwierigkeitsgrad und halbwegs aktuelle Bücher mit an
  Appnotes angelehnte Schaltungen. Und dann Spezialitäten für Messtechnik,
  Фототехника, Musikelektronik usw.
  Heute hat man Internet zumsuchen :-)

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

  Re: Unbekannte ICs

  ---

  Lesenswert?

   Da hast du Recht, macht sich aber trotzdem sicher schön im Regal, und
  Internetrechereche kann ich nicht so ab, da ist mir ein Buch deutlich
  Либер Веннес был подарен.
  Также zu Aktuellen ICs und MCs gibt es zz nichts auf dem Mark? Мусс джа
  nicht zwingend Deutsch sein, англ. geht genau so.

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

  Re: Unbekannte ICs

  ---

  Lesenswert?

   Х.Йоахим Зайферт Шриб:
  > Spiel ein bisschen damit ром, dann schmeiss sie entweder weg oder leg
  > sie in dein personliches Museum. Был sinnvolles anfangen kann man damit
  > Эхер нихт.
  Die Logikgatter, Flipflops, Zähler, Schieberegister, Muxer und
  Адресный декодер варит aber noch logisch "greifbar", sie waren nicht so
  abstrakt, wie heute ein paar Zeilen Programmcode.  Und wenn du ein
  TTL-Grab stabil zum Laufen bekommst, dann bekommst du auch einn µC
  elektrisch zum Laufen, Denn Abblock-C's und eine vernünfige
  Leitungsführung sind da essentiell notwendig.

  Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

  Re: Unbekannte ICs

  ---

  Lesenswert?

   Джеральд Б. Шриб:
  > Die Logikgatter, Flipflops, Zähler, Schieberegister, Muxer und
  > Декодер адресов варит aber noch logisch "greifbar", sie waren nicht so
  > абстракция, включающая в себя высокий код Zeilen Programmcode. Und wenn du ein
  > TTL-Grab stabil zum Laufen bekommst, dann bekommst du auch einn µC
  > elektrisch zum Laufen, denn Abblock-C's und eine vernünfige
  > Leitungsführung sind da essentiell notwendig.
  Гут gesagt.
  Ich habe hier auch noch etliche TTL-Schaltkreise, von denen ich für
  Reparaturen alter Technik schon einige gebraucht habe. Эс Лауфен З.Б.
  noch eine ganze Menge Textilmaschinen, deren Steuerung voll bis unter
  die Decke mit TTL-Schaltkreisen ist.
