Какие основные характеристики имеет микросхема К157УД2. Где применяется К157УД2 в аудиотехнике. Как правильно подключить К157УД2 в схеме. Какие существуют аналоги К157УД2.
Особенности и технические характеристики К157УД2
К157УД2 представляет собой двухканальный операционный усилитель общего назначения, широко применяемый в аудиотехнике. Эта микросхема обладает рядом важных особенностей:
- Низкий уровень собственных шумов
- Большой диапазон входных напряжений
- Защита от коротких замыканий на выходе
- Два независимых канала усиления в одном корпусе
- Напряжение питания ±15 В

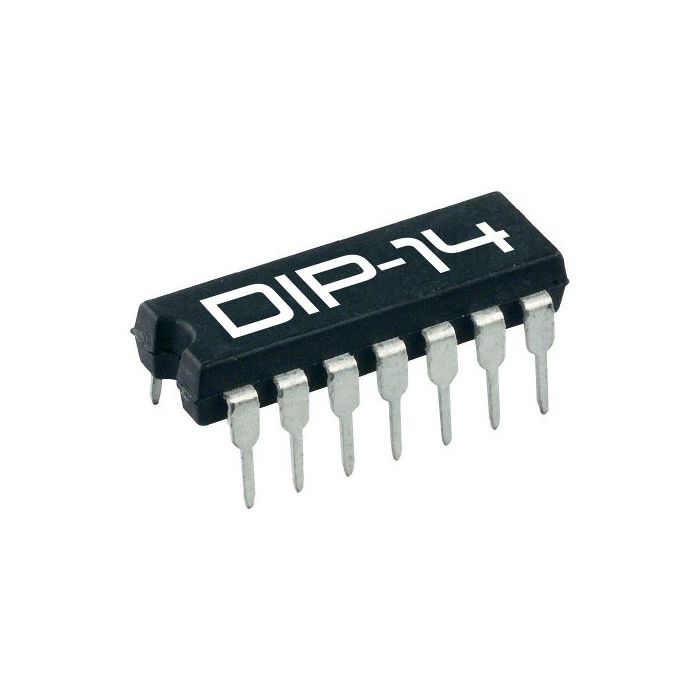

- Типовой корпус DIP-14
Основные технические характеристики К157УД2:
- Коэффициент усиления по напряжению: не менее 20000
- Входное сопротивление: не менее 0,3 МОм
- Выходное сопротивление: не более 200 Ом
- Максимальное выходное напряжение: не менее 24 В (размах)
- Ток потребления: не более 6 мА на канал
- Диапазон рабочих температур: от -10°C до +70°C
Области применения К157УД2 в аудиотехнике
Благодаря своим характеристикам, К157УД2 нашла широкое применение в различных устройствах аудиотехники:
- Предварительные усилители для микрофонов и звукоснимателей
- Усилители для наушников
- Активные фильтры и эквалайзеры
- Микшерные пульты
- Регуляторы тембра и громкости
- Усилители мощности малой и средней мощности
Почему К157УД2 так популярна в аудиосхемах? Она обеспечивает хорошее качество звучания при невысокой стоимости и доступности. Низкий уровень шумов позволяет использовать ее даже в чувствительных микрофонных предусилителях.
Схема включения К157УД2 в аудиоустройствах
При разработке схем на К157УД2 следует учитывать несколько важных моментов:

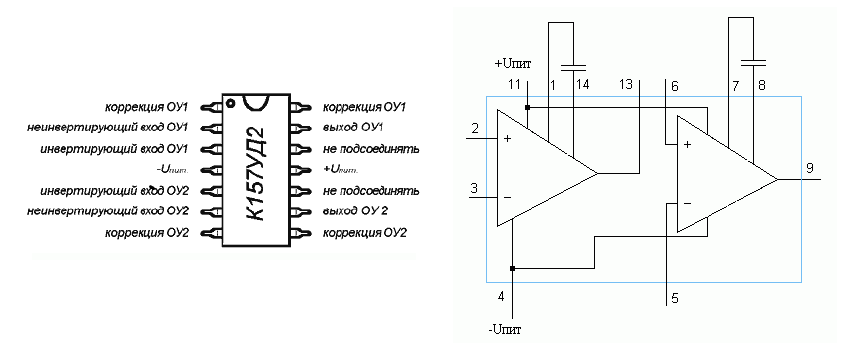

- Для устойчивой работы необходимо подключать корректирующие емкости между выводами 1-14 и 7-8.
- Рекомендуется использовать двухполярное питание ±15 В.
- Входы и выходы должны быть развязаны по постоянному току.
- Для снижения шумов желательно применять металлопленочные резисторы.
Типовая схема включения К157УД2 в качестве предварительного усилителя выглядит следующим образом:
- Вход сигнала подключается через разделительный конденсатор к инвертирующему входу.
- Между выходом и инвертирующим входом включается резистор обратной связи.
- Неинвертирующий вход заземляется через резистор.
- Выход подключается к нагрузке через разделительный конденсатор.

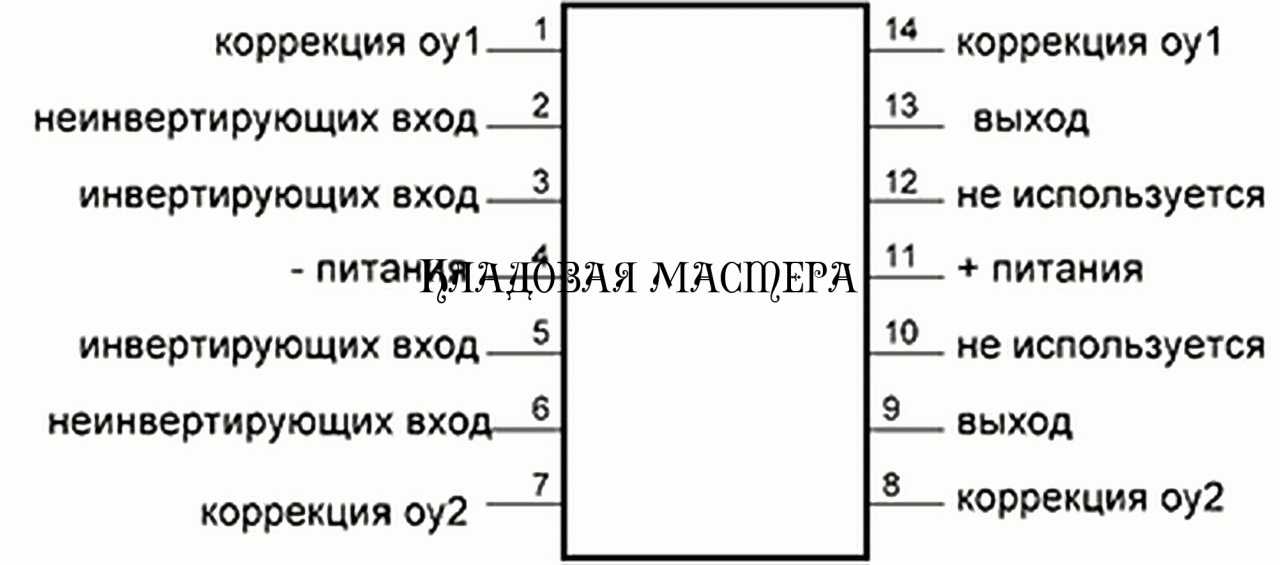

- Питание подается на выводы 6 и 11, общий провод — на вывод 9.
Аналоги микросхемы К157УД2
К157УД2 имеет ряд отечественных и зарубежных аналогов с похожими характеристиками:
- Отечественные: К140УД7, К140УД8, К544УД2
- Зарубежные: NE5532, TL072, OPA2134
При замене К157УД2 на аналог следует учитывать различия в цоколевке и возможные отличия в характеристиках. Не все аналоги полностью взаимозаменяемы без корректировки схемы.
Особенности работы с К157УД2
При использовании К157УД2 в аудиосхемах важно соблюдать несколько правил:
- Тщательно развязывать цепи питания конденсаторами
- Использовать экранированные провода для входных цепей
- Не допускать перегрузки по входу во избежание искажений
- Обеспечивать хороший теплоотвод при работе на малых сопротивлениях нагрузки
Какие типичные проблемы могут возникнуть при работе с К157УД2? Самые распространенные — самовозбуждение из-за неправильной коррекции и искажения из-за перегрузки. Как их избежать? Правильно подбирать корректирующие цепи и не превышать максимально допустимые входные напряжения.
Практические схемы на К157УД2
Рассмотрим несколько популярных схем с применением К157УД2:
Предварительный усилитель для электрогитары
Схема включает:
- Входной делитель для согласования с высокоомным звукоснимателем
- Регулятор громкости на входе
- К157УД2 в инвертирующем включении с коэффициентом усиления около 20
- Простой пассивный эквалайзер на выходе
Микрофонный предусилитель
Основные элементы схемы:
- Входной трансформатор для согласования с микрофоном
- К157УД2 с большим коэффициентом усиления (около 100)
- Регулятор чувствительности на входе
- Индикатор уровня на светодиоде
Активный кроссовер
Схема содержит:
- Два канала К157УД2 для низких и высоких частот
- Фильтры Баттерворта 2-го порядка на входе каждого канала
- Регуляторы уровня на выходах
Заключение: преимущества и недостатки К157УД2
Подводя итог, можно выделить основные плюсы и минусы использования К157УД2 в аудиотехнике:
Преимущества:
- Низкая стоимость и широкая доступность
- Хорошие шумовые характеристики
- Простота применения
- Наличие двух каналов в одном корпусе
Недостатки:
- Устаревшая элементная база
- Уступает современным ОУ по ряду параметров
- Требует внешних цепей коррекции
Несмотря на появление более совершенных микросхем, К157УД2 остается популярным выбором для бюджетных аудиопроектов благодаря оптимальному сочетанию цены и качества. При грамотном применении она позволяет создавать качественные аудиоустройства.
К157уд2 характеристики
В г. Одним из таких магнитофонов был «Электроника Самая передовая база комплектующих на то время и ЛПМ немецкой разработки, применение японских сендастовых универсальных головок позволяли надеяться на высокие эксплутационные характеристики. Что из этого получилось — я потом как нибудь поделюсь.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- К157УД2 (1990-98г), Двухканальный операционный усилитель общего назначения
- К157УД2 Data sheet схема
- Операционный усилитель К157УД2 / DIP-14
- Справочник содержания драгметаллов
- К157УД2, (1990-97г)
- Микросхема К157УД2
- №63.
Предварительный усилитель на м/с К157УД2 5В
Предварительный усилитель на м/с К157УД2 5ВПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Микрофонный преамп на К157УД2 — DIY Mic Preamp On IC К157УД2
К157УД2 (1990-98г), Двухканальный операционный усилитель общего назначения
В основном его применяют в различных устройствах низкочастотной аудио техники. Выпускался в типовом корпусе Dip Для того чтоб микросхема КУД2 с замкнутой петлей отрицательной обратной связи работала устойчиво, к соответствующим контактам 1 и 14, или 7 и 8 подсоединяют корректирующие емкости, их номинал зависит от глубины ООС.
ДВК обеспечивает: большой коэффициент усиления K u по отношению к разности сигналов на входах дифференциальному сигналу , низкий K u относительно синфазных помех, низкий дрейф нуля и огромное входное сопротивление.
ПКУ позволяют: получить большое усиление напряжения сигнала, изменить на градусов или сохранить нулевым фазовый сдвиг усиливаемого сигнала. В роли промежуточных каскадов применяются дифференциальные или однополюсные каскады. ОК обеспечивает: низкое выходное сопротивление и достаточную мощность сигнала при низкоомной нагрузке, высокое входное сопротивление.
Последнее требуется для сохранения большого K u промежуточных каскадов. В роли типового оконечного каскада применяют эмиттерный повторитель. Здесь тоже применяется динамическая нагрузка, образованная VT23 VT Режим работы эмиттерного повторителя — VT19 VT20 — выбран так, чтоб нагрузка обоих плеч дифусилителя была примерно равной. Усилитель мощности — двухтактный. В схеме имеется защита от КЗ по выходу.
Устойчивая работа каждого из ОУ с замкнутой петлей ООС обеспечивается подключением корректирующих емкостец к соответствующим контактам 1, 14 или 7, 8 микросхемы. Необходимая емкость определяется в каждом конкретном случае глубиной ОС.
На рисунке представлена схема трехвходового микшера предназначенного для работы с микрофонными каналами. ОУ включен по схеме суммирующего усилителя. Операционный усилитель соединен по инвертирующей схеме.
КУД2 Data sheet схема Двух канальный операционный усилитель средней мощности универсального назначения. Характеризуется низким уровнем собственных шумов, имеет большой диапазон входных напряжений, а также обладает защитой от коротких замыканий на выходе.
Примеры типовых включений КУД2 Микшер на операционном усилителе КУД2 На рисунке представлена схема трехвходового микшера предназначенного для работы с микрофонными каналами.
Микрофонный усилитель на микросхеме КУД2 Операционный усилитель соединен по инвертирующей схеме.
К157УД2 Data sheet схема
Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка.
Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места?
Высококачественный регулятор громкости и тембра (КУД2, ККП1). Описанный в [1] УМЗЧ Основные технические характеристики. Входное.
Операционный усилитель К157УД2 / DIP-14
Точность указанного на сайте описания товара не может быть гарантирована и носит ознакомительный, рекламный характер. Для получения более полной и точной информации о товаре смотрите техническое описание Datasheet на сайте производителя. Для Вашего удобства и комфорта, наша компания отправляет заказы по Украине следующими курьерскими службами: Новая Почта, Укрпочта, Автолюкс, Ночной Экспресс. Отправляем заказы каждый рабочий день по мере комплектации заказов. Мы всегда стараемся следить за качеством продаваемых компонентов и поставлять только товар, соответствующий высоким требования рынка. Работаем с глобальными и европейскими дистрибьюторами компонентов. Оплата на расчетный счет для Юридических и Физических лиц.
Возможна оплата наличными в одной из точек выдачи заказов. Ассортимент из более позиций доступных с производственных складов, со складов в г.
Справочник содержания драгметаллов
Микроэлектронные ОУ, как и цифровые микросхемы, выпускают преимущественно сериями,причем обычным стало объединение в одну серию усилителей, значительно отличающихся по принципу построения, назначения и характеристикам. Примерами серий с широко развитой номенклатурой микросхем могут служить К, К и К аналог серии К, но в прямоугольном пластмассовом корпусе. Эти серии пока остаются наиболее массовыми и доступными для радиолюбителей. Приборы серий К и К требуют внешних частотокорректирующих цепей, а у большинства микросхем серии К эти цепи выполнены прямо на кристалле.
Микросхема КУД2 по праву считается одной из самых популярных микросхем у российских радиолюбителей. На её основе можно собрать огромное количество разнообразных устройств.
К157УД2, (1990-97г)
Описанный в [1] УМЗЧ высокой верности разрабатывался для субъективной экспертизы звучания цифровых лазерных проигрывателей компакт-дисков ПКД.
При проведении экспертизы к выходу УМЗЧ подключались мощные высококачественные акустические системы АС , а его вход соединялся С выходом ПКД с целью обеспечения минимальных фазовых и нелинейных искажений, а также снижения уровня шумов посредством простейшего резистивного делителя напряжения, в качестве которого использовался проволочный переменный резистор СПА-2 сопротивлением 15 кОм. Этим делителем можно установить громкость 90—94 фон, необходимую для проведения субъективной экспертизы, поскольку при такой громкости обеспечивается нормальный баланс спектра и нет необходимости в дополнительной частотной коррекции. В дальнейшем регулировка осуществлялась только при смене типа АС или отличии номинального выходного напряжения испытуемого ПКД от стандартного 2 В эфф. При использовании описанного УМЗЧ в качестве базового усилителя высококачественного звуковоспроизводящего комплекса его необходимо дополнить тонкомпенси-рованным регулятором громкости и регулятором тембра,, имеющим чувствительность
Микросхема К157УД2
В основном его применяют в различных устройствах низкочастотной аудио техники.
Выпускался в типовом корпусе Dip Для того чтоб микросхема КУД2 с замкнутой петлей отрицательной обратной связи работала устойчиво, к соответствующим контактам 1 и 14, или 7 и 8 подсоединяют корректирующие емкости, их номинал зависит от глубины ООС. ДВК обеспечивает: большой коэффициент усиления K u по отношению к разности сигналов на входах дифференциальному сигналу , низкий K u относительно синфазных помех, низкий дрейф нуля и огромное входное сопротивление. ПКУ позволяют: получить большое усиление напряжения сигнала, изменить на градусов или сохранить нулевым фазовый сдвиг усиливаемого сигнала. В роли промежуточных каскадов применяются дифференциальные или однополюсные каскады. ОК обеспечивает: низкое выходное сопротивление и достаточную мощность сигнала при низкоомной нагрузке, высокое входное сопротивление. Последнее требуется для сохранения большого K u промежуточных каскадов.
Микросхема КУД2 схема включения — RadioRadar . вы уже знакомы с данной ИМС и ее замечательными характеристиками.
№63.Предварительный усилитель на м/с К157УД2 5В
Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. КУД2 — популярная отечественная интегральная микросхема, реализующая функционал двуканального операционного усилителя с низким уровнем собственного шума. Назначение ОУ чётко не прописано, ИМС может применяться в любых схемах, но наибольшее распространение она нашла в устройствах, работающих со звуковыми колебаниями частоты Гц.
Здравствуйте, товарищи! Хочу поделиться с вами своим опытом в создании предварительного усилителя на отечественной микросхеме КУД2. Это моя первая статья, так что прошу строго не судить, итак начнем. Потребовался как то мне предусилитель для TDA, делать что то сложное типа Натали я не решился, и тут попался вариант на нашей микросхеме КУД2. Таких микросхем можно много найти в старых магнитофонах или радиоприемниках, там я их и не нашел, собственно.
Перечень и количество драгоценных металлов которые можно извлечь из микросхемы КУД2. Информация из справочников производителей микросхем.
Забыли пароль? Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno platan. Нужна помощь в выборе продукции или подборе аналога? Обратитесь к нашему консультанту webmaster platan.
Описываемый усилитель, возможно, использовать с любыми источниками сигнала. Предназначен усилитель для работы с колонками, или динамическими головками мощностью 1 — 1,5 Вт. Его можно также использовать как усилитель для наушников. Собран усилитель на широкодоступных компонентах, которые можно извлечь из неисправной бытовой аппаратуры советского производства.
