Схема освещения салона ваз 2114. Освещение салона ВАЗ 2114: схема подключения и устранение неисправностей

Как устроена схема освещения салона ВАЗ 2114. Почему не работает свет в салоне ВАЗ 2114 и 2115. Как проверить и починить освещение в салоне автомобиля ВАЗ самостоятельно. Основные причины неисправностей и способы их устранения.

Содержание

Схема освещения салона ВАЗ 2114

Система освещения салона автомобиля ВАЗ 2114 включает в себя несколько основных элементов:

  • Центральный плафон освещения салона
  • Выключатели в дверных стойках
  • Проводка
  • Предохранитель освещения салона
  • Реле освещения салона

Схема подключения довольно простая — при открытии любой двери срабатывает выключатель, подается питание на плафон, и загорается лампочка. Также есть возможность включить свет вручную с помощью кнопки на самом плафоне.

Основные причины неисправности освещения салона

Если свет в салоне ВАЗ 2114 или 2115 перестал работать, причин может быть несколько:

  1. Перегорела лампочка в плафоне
  2. Неисправен сам плафон освещения
  3. Сгорел предохранитель
  4. Неисправно реле освещения салона
  5. Проблемы с проводкой (обрыв, замыкание)
  6. Неисправны дверные выключатели

Рассмотрим подробнее каждую из этих причин и способы их устранения.


Проверка и замена лампочки освещения салона

Самая простая и частая причина отсутствия света в салоне — перегоревшая лампочка. Чтобы ее проверить и при необходимости заменить:

  1. Снимите плафон освещения, открутив крепежные винты
  2. Извлеките лампочку из патрона
  3. Визуально проверьте целостность нити накаливания
  4. Проверьте работоспособность лампочки, подключив напрямую к аккумулятору
  5. Если лампочка не работает — замените ее на новую аналогичного типа

Рекомендуется сразу заменить лампу на светодиодную — они ярче и служат гораздо дольше.

Диагностика плафона освещения салона

Если лампочка исправна, проблема может быть в самом плафоне. Для его проверки:

  • Снимите плафон с обшивки потолка
  • Проверьте целостность контактов и проводов внутри плафона
  • Прозвоните мультиметром цепи плафона
  • При обнаружении неисправности замените плафон целиком

Часто причиной выхода из строя плафона становится оплавление контактной группы из-за установки слишком мощной лампы.

Проверка предохранителя и реле освещения салона

Предохранитель освещения салона ВАЗ 2114 находится в монтажном блоке под капотом. Его номинал — 10А. Для проверки:


  1. Найдите нужный предохранитель по схеме
  2. Извлеките его и осмотрите визуально
  3. Проверьте работоспособность мультиметром
  4. При необходимости замените на новый аналогичного номинала

Реле освещения салона расположено там же, в монтажном блоке. Его можно проверить, заменив на заведомо исправное реле.

Диагностика проводки освещения салона

Проблемы с проводкой — частая причина неисправности освещения в салоне ВАЗ. Чтобы проверить провода:

  • Снимите обшивку потолка для доступа к проводке
  • Визуально осмотрите провода на предмет повреждений
  • Прозвоните все цепи мультиметром
  • Проверьте надежность всех соединений
  • При обнаружении обрыва или замыкания отремонтируйте поврежденный участок

Особое внимание уделите проводам, идущим к дверным выключателям — они часто перетираются.

Проверка и замена дверных выключателей

Концевые выключатели в дверных стойках часто выходят из строя из-за попадания влаги. Для их диагностики:

  1. Снимите обшивку двери для доступа к выключателю
  2. Отсоедините провода от выключателя
  3. Проверьте работоспособность выключателя мультиметром
  4. При неисправности замените выключатель на новый
  5. Проверьте состояние резиновой прокладки выключателя

Рекомендуется менять сразу все дверные выключатели, так как они изнашиваются примерно одинаково.


Рекомендации по ремонту освещения салона своими руками

Если вы решили самостоятельно заняться ремонтом освещения в салоне ВАЗ 2114, воспользуйтесь следующими советами:

  • Перед началом работ обязательно отключите аккумулятор
  • Используйте качественный инструмент подходящего размера
  • Запаситесь новыми предохранителями, лампочками и выключателями
  • Внимательно изучите схему электрооборудования автомобиля
  • Проверяйте все цепи с помощью мультиметра
  • При работе с проводкой используйте качественную изоленту
  • В случае сомнений обратитесь к специалисту автоэлектрику

Соблюдение этих рекомендаций поможет быстро и эффективно устранить неисправность освещения салона.

Профилактика проблем с освещением салона

Чтобы избежать проблем с освещением салона ВАЗ 2114 в будущем, рекомендуется:

  • Регулярно проверять состояние проводки и соединений
  • Своевременно менять перегоревшие лампочки
  • Не устанавливать лампы большей мощности, чем рекомендовано
  • Следить за состоянием дверных уплотнителей
  • Периодически очищать и смазывать дверные выключатели
  • При первых признаках неисправности проводить диагностику

Своевременное обслуживание электрооборудования поможет избежать внезапных отказов освещения салона в неподходящий момент.



Схема освещения салона ВАЗ 2123 – устраняем неисправности + Видео » АвтоНоватор

За Нивой прочно закрепилась слава самого массового отечественного авто повышенной проходимости, и эту славу преемник ВАЗ 2123 – Chevrolet Niva – поддерживает со всем старанием. Однако в старых автомобилях все же ощущается нехватка комфорта, в частности, многие пересматривают схему освещения салона.

Внедорожник для дорог – по ямам да по ухабам

Автомобиль ВАЗ 2123, носящий название Шевроле Нива, получил широкое распространение в последнее десятилетие. Основными характеристиками модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более стильные и современные, однако главная суть автомобиля не поменялась – ВАЗ 2123 очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Салон автомобиля ВАЗ 2123 выполнен из качественного материала и технически очень хорошо оснащен. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля. Панель приборов ВАЗ 2123 оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля – электрический плафон, а также дверные выключатели освещения.

Рекомендуем Вам специальный солнцезащитный козырек для автомобилей.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

Плафон подсветки и прочие неполадки

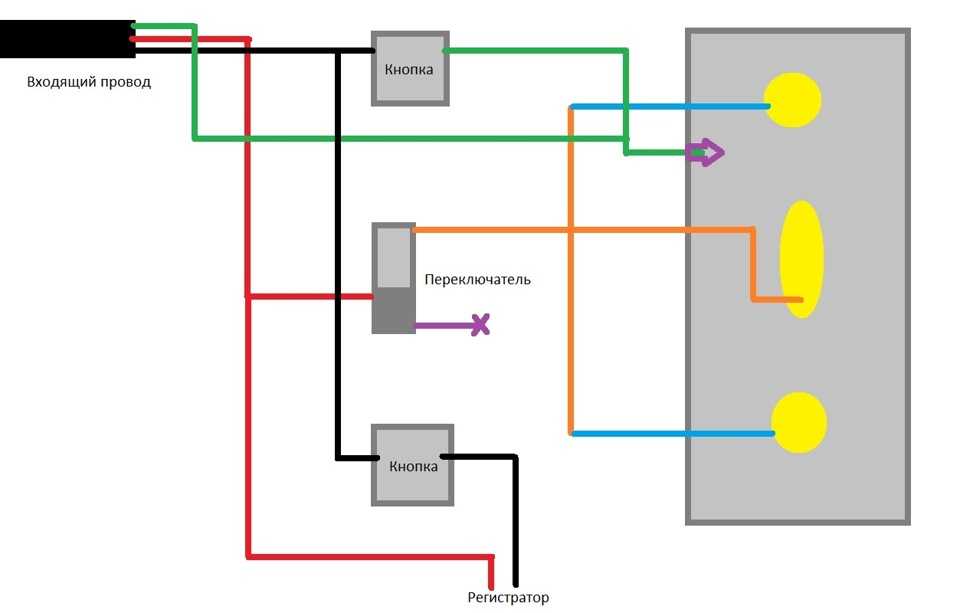

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В наше время стандартные лампочки освещения салона принято заменять светодиодными – они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

  • Автор: Михаил
