Основные виды кабелей для домашней электропроводки

При выборе кабеля для домашней электропроводки важно учитывать несколько ключевых факторов:

• Материал жил (медь или алюминий)
• Количество жил
• Сечение жил
• Тип изоляции
• Особенности конструкции

Рассмотрим основные виды кабелей, которые чаще всего используются для проводки в жилых помещениях:

ВВГ кабель

ВВГ — один из самых распространенных типов кабеля для внутренней проводки. Его основные характеристики:

• Медные жилы
• Изоляция из ПВХ пластиката
• От 1 до 5 жил
• Сечение от 1,5 до 240 мм²
• Рабочее напряжение до 1000 В
• Температурный диапазон от -50°C до +50°C

ВВГ кабель отличается высокой прочностью и влагостойкостью. Он подходит для открытой и скрытой проводки.

NYM кабель

NYM — качественный силовой кабель для внутренней проводки. Его особенности:

• Медные многопроволочные жилы
• Двойная изоляция (ПВХ + мелованная резина)
• От 1 до 5 жил
• Сечение от 1,5 до 16 мм²
• Напряжение до 660 В
• Температурный диапазон от -40°C до +70°C

NYM считается более качественным аналогом ВВГ кабеля. Он более устойчив к механическим повреждениям и перепадам температур.

ПУНП провод

ПУНП — бюджетный вариант для внутренней проводки. Характеристики:

• Медные однопроволочные жилы
• Изоляция из ПВХ
• 2 или 3 жилы
• Сечение от 1,5 до 6 мм²
• Напряжение до 250 В

ПУНП относительно недорог, но менее надежен по сравнению с ВВГ и NYM. Его изоляция быстрее разрушается при нагреве.

Как правильно рассчитать сечение кабеля

Выбор сечения кабеля — важный этап при проектировании электропроводки. От этого зависит безопасность и надежность всей системы. Как правильно рассчитать нужное сечение проводов?

Формула для расчета

Чтобы рассчитать необходимое сечение, используют формулу:

S = I / J

Где:

• S — сечение провода в мм²
• I — сила тока в амперах
• J — допустимая плотность тока (для меди 8 А/мм², для алюминия 5-6 А/мм²)

Расчет силы тока

Сила тока I рассчитывается по формуле:

I = P / U

Где:

• P — мощность потребителей в ваттах
• U — напряжение сети (220 В)

Например, для электроприбора мощностью 2000 Вт сила тока составит:

I = 2000 / 220 = 9,1 А

Определение сечения

Подставляем полученное значение в формулу для медного провода:

S = 9,1 / 8 = 1,14 мм²

Округляем до ближайшего стандартного значения — 1,5 мм². Для надежности рекомендуется брать провод с запасом, например 2,5 мм².

Критерии выбора кабеля для домашней проводки

При выборе кабеля для электропроводки в доме или квартире важно учитывать следующие факторы:

Материал жил

Для домашней проводки рекомендуется использовать кабели с медными жилами. Медь обладает лучшей электропроводностью и долговечностью по сравнению с алюминием. Какие преимущества имеют медные провода?

• Выше электропроводность
• Меньше нагреваются
• Более гибкие и прочные
• Не окисляются
• Дольше служат

Количество жил

Для разных целей используются кабели с разным количеством жил:

• Двухжильные — для осветительных приборов
• Трехжильные — для розеток и стационарных приборов
• Четырех- и пятижильные — для мощных потребителей

Тип изоляции

Наиболее распространенные типы изоляции:

• ПВХ — дешевый и практичный вариант
• Резина — более эластичная, но дороже
• Полиэтилен — устойчив к влаге и перепадам температур

Для домашней проводки оптимальным выбором считается ПВХ изоляция.

Дополнительные характеристики

При выборе кабеля также стоит обратить внимание на:

• Негорючесть (маркировка «нг»)
• Низкое дымовыделение (маркировка «LS»)
• Гибкость (для удобства монтажа)
• Устойчивость к механическим повреждениям

Рекомендации по выбору кабеля для разных помещений

Требования к проводке могут различаться в зависимости от типа помещения. Какие кабели лучше использовать в разных комнатах?

Жилые комнаты

Для жилых помещений оптимально подходят:

• ВВГнг-LS 3×1,5 мм² — для освещения
• ВВГнг-LS 3×2,5 мм² — для розеток

Кухня

На кухне требуются провода большего сечения из-за мощной бытовой техники:

• ВВГнг-LS 3×4 мм² — для розеток
• ВВГнг-LS 5×6 мм² — для электроплиты

Ванная комната

В помещениях с повышенной влажностью рекомендуется использовать:

• NYM 3×1,5 мм² — для освещения
• NYM 3×2,5 мм² — для розеток

Наружная проводка

Для наружного применения подойдут:

• ВБбШв — бронированный кабель
• АВВГ — алюминиевый кабель для воздушных линий

Типичные ошибки при выборе кабеля для проводки

При выборе кабеля для домашней электропроводки часто допускаются следующие ошибки:

Экономия на качестве

Покупка дешевого кабеля неизвестных производителей может привести к:

• Быстрому износу изоляции
• Перегреву проводов
• Коротким замыканиям
• Пожароопасным ситуациям

Неправильный расчет сечения

Использование кабеля с недостаточным сечением вызывает:

• Падение напряжения в сети
• Перегрев проводов
• Повышенный расход электроэнергии

Игнорирование условий эксплуатации

Важно учитывать особенности помещения:

• Влажность
• Температурный режим
• Механические нагрузки

Несоответствие кабеля условиям эксплуатации снижает срок его службы и безопасность.

Правила безопасности при работе с электропроводкой

При монтаже или ремонте электропроводки необходимо соблюдать следующие правила безопасности:

Отключение электричества

Перед началом работ обязательно отключите электричество на главном щитке. Как правильно это сделать?

• Выключите главный автомат
• Проверьте отсутствие напряжения индикатором
• Повесьте табличку «Не включать! Работают люди»

Использование инструментов

Для работы с электропроводкой используйте только специальные инструменты:

• Отвертки с изолированными ручками
• Пассатижи с изолированными губками
• Индикатор напряжения
• Мультиметр

Соблюдение технологии монтажа

При монтаже проводки важно:

• Правильно зачищать провода
• Надежно соединять и изолировать провода
• Не допускать натяжения проводов
• Использовать специальные клеммы и колодки

Проверка после монтажа

После завершения работ необходимо:

• Проверить целостность изоляции
• Измерить сопротивление изоляции
• Проверить работу автоматов защиты
• Убедиться в отсутствии коротких замыканий

Соблюдение этих правил поможет обеспечить безопасность и надежность вашей электропроводки на долгие годы.

Какой кабель использовать для проводки в квартире? – RozetkaOnline.COM

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?



Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.


МЕДЬ ИЛИ АЛЮМИНИЙ



Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 “В зданиях следует применять кабели и провода с медными жилами”

СП 31-110-2003, п. 14.3 “Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.”



ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS



ППГнг-HF



В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.



СЕЧЕНИЕ КАБЕЛЕЙ



При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.



ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ



Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

“Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Рекомендации, какой провод использовать для проводки в доме

Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

• резины;
• полиэтилена;
• ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

• «п» – указывает на плоский тип сечения;
• «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
• «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм², при обустройстве частного дома изделие в 6 мм². Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм², максимальное – 16 мм².

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

• наружная оболочка выполнена из поливинилхлорида;
• внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм². Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

• наружная оболочка призведена из ПВХ-пластиката;
• внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм² до 240 мм². В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

• «К» – контрольный;
• «П» – плоский;
• «М» – монтажный;
• «Ш» или «У» – установочный;
• «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

• «П» – изоляция сделана из полиэтилена;
• «В» или «ВР» – оплетка выполнена из резины;
• «Пв» – применен вулканизирующий полиэтилен;
• «Пс» – использован самозатухающий полиэтилен;
• «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

• Р – мощность приборов, параметры которой указаны в технической документации;
• V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм².

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм². Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм² и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

Какие кабели и провода использовать для проводки в квартире

В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос – какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника – задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм² способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм²). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

• П – провод либо изоляция из полиэтилена;
• В – поливинилхлоридная (ПВХ) изоляция;
• К – контрольный кабель;
• Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

• В – ПВХ-изоляция;
• Р – резиновая оболочка;
• П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

• нг – изоляция кабеля имеет пониженную горючесть;
• Шв — защитный герметичный провод; ПВХ-шланг;
• LS – при плавление провода выделяется мало дыма;
• Бб – защитная оболочка, состоящая из двух стальных лент;
• Э — экранированный кабель;
• Б — бронированный провод;
• з — кабель с заполненными промежутками между проводниками;
• П – плоский провод;
• Г — кабель, имеющий повышенную гибкость;
• ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

• наименование изготовителя;
• год выпуска;
• число жил;
• сечение;
• напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

• Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
• Синие провода обозначают ноль (N).
• Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

• название завода либо фирменный товарный знак;
• марку кабельной продукции;
• дату изготовления;
• ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
• число отрезков с обозначением длины;
• номер барабана;
• вес проводника;
• знак соответствия;
• отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском – ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм². Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Галерея изображений

Фото из

Провод для выполнения электромонтажа

Электрический шнур для слаботочных линий

Провод для уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

• ВВГ – основной тип, характеристики которого приведены выше.
• ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
• ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
• ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Галерея изображений

Фото из

Кабельная продукция с маркировкой ВВГнг-LS

Горящий и выделяющий токсины кабель

Кабель с безгалогенной изоляцией ППГнг-HF

Продукция ВВГнг для укладки в штробы и технических помешщений

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм² и многопроволочный, сечение которого превышает 16 мм².

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Еще одним плюсом является большой ассортимент подобных моделей, различающихся как по техническим характеристикам, так и по цене.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Какой кабель использовать для проводки в квартире — NYM или ВВГнг-Ls.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло. Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности.”

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано “Кабель без обозначений”, имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки. Но и здесь область применения – кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка – это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

• пониженной ценой при сопоставлении с медными проводами для электропроводки;
• облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

• пониженная электропроводимость;
• окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
• срок службы не превышает 20-25 лет;
• повышенная ломкость;
• сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

• хорошая проводимость даже после образования пленки на поверхности;
• срок службы — до полувека;
• повышенная механическая прочность;
• монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру “нг”, думая что она гарантирует именно “не горючесть” кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него. Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры – это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой.

Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ.

Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как “простой” ВВГнг Ls 3*4мм2. На фото ниже – слева простой LS на 4мм2, справа – frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть. Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит? Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах. Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток – найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех “подделках”, изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три.

Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

• АВББШв – с жилами из алюминия;
• ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
• ВББШвнг-LS – минимум дыма и газов при тлении.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна. Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться – требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции. Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга.

Вот некоторые обозначения. Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

• П – провод либо изоляция из полиэтилена;
• В – поливинилхлоридная (ПВХ) изоляция;
• К – контрольный кабель;
• Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

• В – ПВХ-изоляция;
• Р – резиновая оболочка;
• П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

• нг – изоляция кабеля имеет пониженную горючесть;
• Шв — защитный герметичный провод; ПВХ-шланг;
• LS – при плавление провода выделяется мало дыма;
• Бб – защитная оболочка, состоящая из двух стальных лент;
• Э — экранированный кабель;
• Б — бронированный провод;
• з — кабель с заполненными промежутками между проводниками;
• П – плоский провод;
• Г — кабель, имеющий повышенную гибкость;
• ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

• наименование изготовителя;
• год выпуска;
• число жил;
• сечение;
• напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ). Дополнительная информация по маркировке кабелей и проводов представлена в этой статей.

Подключение электрооборудования к сети

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Правила выбора кабелей для электропроводки в доме

Существует ряд правил, по которым можно выбрать кабель для прокладки в доме. Ниже описаны основные критерии выбора силового провода.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы (ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода. Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

В пределах жилого объекта разница в передаче и качестве электрозаряда многопроволочной и однопроволочной проводкой фактически не ощущается. Однако провод с одной проволокой в качестве жилы гораздо дешевле. В выборе оптимального варианта чаще всего руководствуются удобством работы с тем или иным типом провода. Однопроволочный проще использовать в подключении розеток и выключателей.

Однопроволочный провод можно повредить в ходе освобождения его от изоляции для подключения, хотя снимать защитную оболочку с него намного проще. В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками. Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

По токовой нагрузке

Показатель электрического тока указывается символом «А» и измеряется в Амперах.

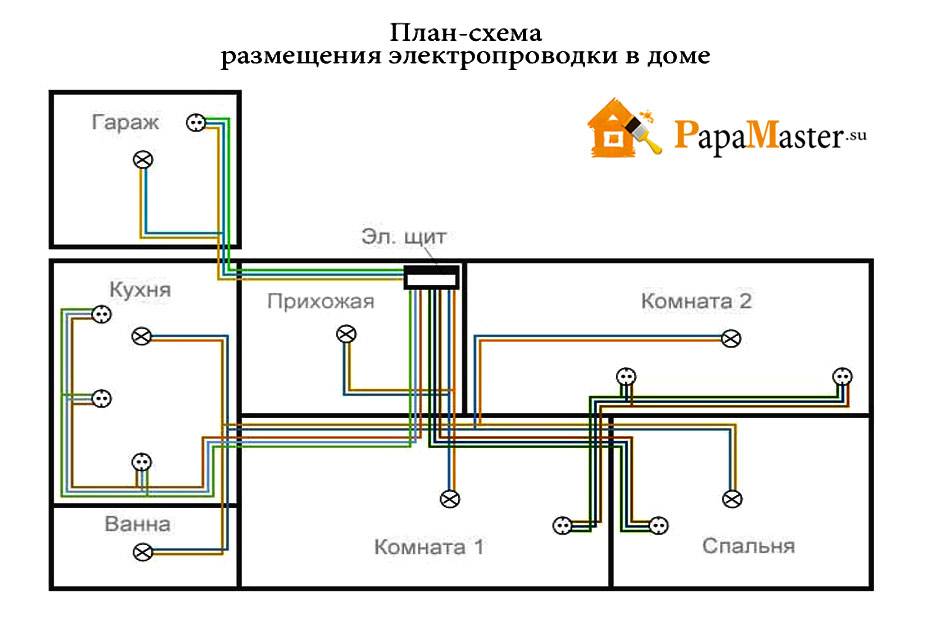

Схема электропроводки в частном доме

При покупке кабеля нужно помнить, чем больше сечение изделия, тем оно лучше.

Макс. ток, А	1,0	2,0	3,0	4,0	5,0	7,0	11	14	21	27	32	40	55	63
Нормальное сечение, мм2	0,3	0,4	0,5	0,8	1,0	1,2	2	2,3	3,1	4,2	5,0	6,3	8,0	10
Диаметр, мм	0,6	0,6	0,7	0,9	1,2	1,2	1,2	1,7	2,2	2,3	2,7	2,7	3,2	3,8

Сечение кабелей

Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).

Освещение	3х1,5	4,1	10
Розетки	3х2,5	5,9	16
Для электроплиты или варочной поверхности	3х6	10,1	32

Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.

Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм. Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Мощность провода

Правильно подобрать кабель можно по мощности. Для этого необходимо составить список всех необходимых бытовых приборов в доме и посчитать сколько они потребляют энергии в общем и по отдельности. Далее суммировать полученные показатели и проверить таблицу мощностей:

Мощность, кВт (кBA)	0,1	0,3	0,6	0,7	0,9	1,0	1,3	1,5	1,8	2,0	2,4	3,0	3,5	4,2	4,5	5,0
Стандартное сечение, мм2	0,3	0,4	0,4	0,5	0,7	0,7	1,0	1,3	1,4	1,5	2,0	2,5	3,0	3,0	4,0	4,0
Диаметр, мм	0,66	0,66	0,66	0,5	0,99	0,99	1,1	1,2	1,3	1,3	1,6	1,7	1,7	1,9	2,2	2,2

Какой провод лучше всего выбрать для проводки в квартире

Если послушать опытных электриков, то при вопросе, какой провод использовать для проводки в квартире, рекомендуется выбирать медный. В основном его устанавливают в специальные штробы в стенах.

Наиболее помехоустойчивая марка провода для электропроводки будет двухжильная ВВГ из меди. Но он должен быть дополнительно защищен слоем изоляции или помещен в специальную гофру, которая исключает образование механических повреждений или доступ влаги к изделию.

Если у человека не хватает средств, то можно выполнить смешанный тип проводки. Использовать алюминиевые кабели для групп освещения, а для установки розеток протянуть медные.

Алюминиевые жилы

При покупке провода, важно не попасть на подделку. Поскольку в последние 10 лет открылось достаточно много фабрик по изготовлению кабельной продукции. Поэтому при покупке нужно обращать внимание на имя производителя, срок гарантии изделия, проверить целостность упаковки. Если упаковка повреждена или ее вообще нет, то это говорит о том, что изделие неправильно хранили на складе, и возможно на него попадала влага или был поврежден слой изоляции. Тогда рекомендуется отказаться от приобретения такого кабеля.

Непосредственно перед началом монтажных работ, в обязательном порядке нужно проверить изделие на наличие механических повреждений. Потому что в последствии, даже небольшая трещина может привести к короткому замыканию.

В заключении необходимо отметить, что при монтаже проводки в частном доме, желательно отдать предпочтение меди. Она полностью оправдывает свою стоимость. Но, если человек не обладает навыками электрики, то даже медные провода могут вызвать неприятные последствия. Поэтому лучше пользоваться услугами специалистов с хорошим электрооборудованием.

Источники

• https://domikelectrica.ru/kakoj-kabel-ispolzovat-dlya-domashnej-provodki/
• https://odinelectric.ru/wiring/wires/kakoj-provod-ispolzovat-dlya-provodki-v-kvartire
• https://sovet-ingenera.com/elektrika/provodka/kakoj-kabel-ispolzovat-dlya-provodki-v-kvartire.html
• https://ProFazu.ru/provodka/cable-wire/vidy-kabelej.html
• https://rusenergetics.ru/provoda-i-kabeli/kakoy-provod-ispolzovat-dlya-provodki-v-dome
• https://YaElectrik.ru/elektroprovodka/vidy-provodov
• https://RozetkaOnline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/156-kakoj-kabel-ispolzovat-dlya-provodki-v-kvartire

Заводим электричество в дом правильно: СИП в помощь! — Simple Cable Company

Говоря о том, как же правильно смонтировать ввод в дом, не следует забывать, что в мире нет ничего абсолютно правильного. Зато, как ни парадоксально, всегда есть шансы чрезмерно ошибиться. Во избежание ошибок проясним все этапы и особенности монтажа электрического ввода в дом с помощью современного кабеля под аббривеатурой СИП.

СИП: Citius, Altius, Fortius! (Быстрее, выше, храбрее!)

СИП – алюминиевый самонесущий изолированный провод. Кабель надежный и безопасный, в особенности по сравнению с устаревшими алюминиевыми многопроволочными неизолированными проводами, которые поныне эксплуатируются в составе воздушных линий (ВЛ) частного сектора. Ранее изоляцию не предусматривали, поскольку не были разработаны материалы, способные долгие годы выживать под открытым небом. Но именно поэтому появляются серьезные проблемы. Оголённые провода необходимо крепить на опорные изоляторы и выдерживать расстояние между жилами, что увеличивает громоздкость «воздушки». А во время сильного ветра неизбежны перехлестывания и обрывы. И никак здесь не обойтись без аварий и коротких замыканий. СИП – полный антипод «проблемного» алюминиевого кабеля. Изоляция из сшитого полиэтилена предотвращает все неприятности, характерные для устаревших ВЛ. Минимальный срок службы такой изоляции составляет 25 лет в самых что ни на есть жёстких условиях улицы: под дождем, снегом, при ветре и под солнечным светом. В то же время его монтаж СИП гораздо более прост, к тому же имеется большое разнообразие крепежной арматуры, разработанной специально для этого кабеля.

«Итак, мы начинаем…»

Правда, начинать желательно не с монтажа. Запланировав обновить ввод электричества в дом, стоит в районном подразделении электросетей (Энергосбыта) следует запросить технические условия. Иначе у специалистов могут возникнуть претензии к уже выполненному вводу. Тогда работу придётся проделать еще раз, но уже с учётом правил и традиций местного Энергосбыта.
Для устройства ввода в дом обычно применяется кабель СИП 4, СИП 5, СИП 5нг без несущего троса с жилами одинакового сечения c 16 кв.мм. Сечение такой площади, с одной стороны, достаточно для потребителя, с другой стороны, использование алюминиевых проводов меньшего сечения запрещено. Применяем две или четыре жилы СИПа на ввод в зависимости от типа ввода: однофазный или трехфазный. Сделать ответвление от магистрального кабеля наиболее естественно с помощью специальных односторонних прокалывающих зажимов для СИПа. Здесь не потребуется зачищать жилы кабеля и есть возможность удобно отрегулировать усилие зажима — предусмотрена срывная шестигранная головка. Зажимов нужно взять столько, сколько жил в кабеле.

Если дом отстоит от магистрали более чем на 25 метров, понадобится установка дополнительной опоры и закрепления на ней кабеля зажимом различного типа в зависимости от угла. Так требуют технические условия.
Следующий этап — закрепить СИП в месте подвода к наружной стене дома. Выполняется достаточно легко и без особых проблем с помощью штатной арматуры: к стене крепят кронштейны с анкерным зажимом.
Дальнейший маршрут кабеля пролегает по наружной стене. Как именно провести СИП, зависит от материала стен и от ожидаемого эстетического эффекта. Идеальный вариант — поместить провода в пластиковый короб или гофротрубу, на монтаж которых, конечно, потребуются время и силы. Зато получим и самое симпатичное, и самое безопасное решение; а при деревянных стенах этот вариант и вовсе единственно возможный. Впрочем, если материал дома негорюч, с точки зрения безопасности приемлемо класть кабель вдоль стены открытым. Единственное «но»: черный плетёный толстый СИП вряд ли украсит стену, а особенно фасадную.

Приглашаем кабель в дом

Есть несколько способов ввести кабель. Один из них состоит в том, чтобы вести СИП внутрь дома; в качестве альтернативы в дом заводят кабель ВВГнг сечением 6 или 10 кв. мм., который считается «домашним». Естественно, перед вводом в СИПе делают разрыв и соединяют его с ВВНг. Этот вопрос вызывает наибольшие разногласия между специалистами. За второй вариант высказывается большинство электриков, предлагая соединять СИП и ВВГнг непосредственно перед вводом с использованием штатной арматуры – прокалывающих зажимов – или даже обычных «орешков». При этом заводить в дом СИП не рекомендуют категорически, считая его исключительно уличным.
Однако техники Энергосбыта видят в разрывах прямую возможность для хищения электроэнергии и потому с нелюбовью относятся к подобным решениям. Кроме того, разрывы в проводке, еще и «подкреплённые» прокалывающими зажимами, представляют собой слабое место с повышенной опасностью. В свою очередь здравый смысл подсказывает, что СИП, разработанный для эксплуатации под открытым небом, внутри помещения будет не менее надежным. Поэтому смело можно заводить СИП на вводной автомат распределительного внутреннего щита. Такой способ подключения зачастую предлагается в серьезных проектах и одобряются организациями надзора.
Но поскольку СИП – достаточно жёсткий провод, работать с ним внутри щита довольно неудобно, хотя, конечно, вполне возможно.

А как же лучше?

А наиболее оптимальным способом организации ввода представляется такой: на пути кабеля в дом непосредственно перед отверстием в стене монтируется дополнительный автомат: двух- или четырехполюсный (в зависимости от числа фаз). Автомат помещается в отдельный бокс, который пломбируется. СИП ведётся от магистрали до автомата, далее подключается ВВГнг, помещаемый в гофротрубу. Полезно взять автомат номиналом на ступень выше, чем автомат во вводном распределительном щите: тогда при перегрузках и коротких замыканиях внутренней проводки можно восстановить электроснабжение, не выходя из жилища. А наружный автомат защитит кабель внутри стены от последствий внештатных ситуаций и сохранит строение от возгорания.
Еще одно слабое место – отверстие для вводного кабеля в стене. Для его защиты недостаточно одной гофротрубы, а популярные некогда куски резинового шланга использовать не следует. С годами у резины деградируют механические и диэлектрические свойства: шланг станет хрупким и токопроводящим. И в самый нужный момент такая защита вряд ли сослужит службу. Наиболее надёжным вариантом считается армирование отверстия для входного кабеля заземленной трубой из пластика или стали.
Как видим, существует множество тонкостей на всех этапах монтажа ввода электроснабжения в дом. Эти моменты зачастую вызывают разногласия среди техников Энергосбыта. А бывает, что единая политика отсутствует даже между районными подразделениями одного города. Поэтому домовладельцу следует заранее согласовать свои планы по обустройству электрического ввода в дом с местным отделением Энергосбыта. Это застрахует от разногласий, при возникновении которых в любом случае неправ будет хозяин домостроения.

Подключаем дом к электроснабжению с помощью СИП
СИП: заводим электричество в дом по-современному

Провода электрические для внутренней проводки и наружной, открытой и закрытой; какой кабель выбрать для проводки?

Давайте рассмотрим, какие провода и кабели используются для монтажа электропроводки внутри или снаружи помещения, в квартире или частном доме. Кабель для электропроводки – это несколько проводов, объединенных под одной изоляционной оболочкой. Алюминиевые провода стоят дешевле, но они быстро окисляются и выходят из строя, быстро ломаются на изгибах. Поэтому лучше выбирать медные провода для проводки. Они отличаются надежностью, высокой проводимостью, долгим сроком использования. Внутри помещений прокладывают кабеля следующих типов: ВВГ, ПВС, ШПВВП, NYM. Они все подходят для устройства скрытой и открытой проводки. Для открытой проводки также можно использовать декоративные ретро кабели. Кабель для уличной проводки лучше выбирать многожильный с сечением провода выше 2,5 мм².

Провода для электропроводки в квартире и в доме: типы (медные, витые) и значение цветов

Давайте разберемся, как выбрать провод для электропроводки:

• Наиболее распространенный кабель для монтажа внутри помещений – это ВВГ (с однопроволочной жилой). Он бывает круглый или плоский, делится на несколько разновидностей.
• ВВГнг – негорючий, при скручивании в пучки не распространяет горение. ВВГнг-LS – не горит, не выделяет дым.
• Характеристики NYM (с однопроволочной жилой) такие же, как у ВВГнг, только между жилами проложен наполнитель для придания кабелю округлой формы.
• ПВС (с многопроволочной жилой) бывает только круглым. От предыдущих типов кабеля отличается более высокой гибкостью.
• ШВВП (с многопроволочной жилой) бывает только плоским. Максимальное сечение ШВВП – 0,75 мм². Благодаря маленькому сечению провод используется только для подводки к слабомощным приборам (освещение, телевизор, компьютер). Для подключения стиральных машин, электроплит ШВВП не подходит.

Все перечисленные кабеля можно использовать для скрытой и открытой проводки. Характеристики токопроводящей жилы у всех этих видов практически одинаковы. Тогда от чего же зависит выбор провода для электропроводки? Кабель для монтажа скрытой проводки выбирается исходя только из того, каким видом вам будет удобнее монтировать проводку, жестким или гибким. Гибкие – ШВВП и ПВС. Жесткие – ВВГ и NYM. Если речь идет об открытой проводке, можно ориентироваться на цвет кабеля. Например, ВВГ бывают только черного цвета; NYM – серого; ПВС – белого, оранжевого, реже – черного; ШВВП выпускаются черного цвета. Если не получается подобрать кабель нужного цвета, можно проложить его в гофротрубе, выбор расцветок в этом случае больше.

Теперь рассмотрим, что означает цвет проводов в проводке:

• (N) Нулевой рабочий провод – голубой.
• (PE) Нулевой защитный провод – желто-зеленый.
• (PEN) Совмещенный нулевой провод – голубой с желто-зелеными полосами на концах.
• (L) Фазный проводник – коричневый, белый, черный, серый, красный, белый и еще несколько цветов.

Декоративный кабель для ретро проводки, уличные провода для наружной электропроводки

Наиболее оптимальный провод для наружной проводки по воздуху – это СИП. Не забывайте, СИП можно использовать только для воздушных линий. Подключение под землей производится бронированными кабелями ВББШВ (медь) и АВББШВ (алюминий). Оба эти кабеля сконструированы для подземной прокладки, не боятся механических повреждений и действия грунтовых вод. Для монтажа по крыше или стене используйте ВВГ, изоляция которого не боится перепадов температуры и ультрафиолета.

Для предотвращения возгорания в деревянных домах не рекомендуется использовать скрытую проводку. Специально, чтобы не испортить оригинальный дизайн деревянного дома уродливыми проводами, придумали декоративные проводки. Самая популярная из них – это ретро проводка. Декоративный витой провод для открытой проводки не только украсит дом, но и обеспечит полную безопасность. В основе такого кабеля лежит медная жила в красивой декоративной оплетке, изготовленной из негорючего синтетического материала.

Дополнительно о выборе кабеля для проводки

[vc_row][vc_column width=”1/1″] [vc_toggle title=”Какой кабель будет оптимальным для прокладывания электропроводки в квартире?” open=”true”]

Рано или поздно в квартире придется менять электропроводку. Как выбрать кабель для электропроводки правильно? В обычных квартирах применяется скрытая система проводов. Предназначение того, или иного провода определяет его марка.

Выбирая провода электрические для внутренней проводки, следует определить предполагаемую нагрузку на них. Для этого суммируют мощности всех бытовых приборов, которые будут подключены к электросети одновременно.

Это поможет определить оптимальное сечение кабеля для проводки в квартире. Согласно таблице, при общей нагрузке на сеть 4,5кВт, осуществляется монтаж закрытой проводки медным проводом ― 2,5 мм². Такие провода, как правило, применяются для питания розеток, для освещения достаточно кабеля сечением 1,5 мм². Для мощных бытовых приборов (кондиционеров, электроплит) уже надо выбирать провода сечением 4 мм².

[/vc_toggle] [vc_toggle title=”Как выбрать кабель и проложить проводку снаружи дома?” open=”false”]

Наружная проводка прокладывается по фасаду здания, или между постройками. Поэтому кабель для наружной прокладки должен быть хорошо изолирован и недоступен для прикосновения. Оптимальное расстояние от земли до проводов на стене ― 2,75 м, до кабелей между зданиями ― 3,5 м, над проездами ― 6 м. Расстояние от окна до кабеля должно составлять не менее 0,5 м.

Для этих целей можно использовать витой провод для наружной проводки, защищенный провод ПРТ. Кроме того, кабеля АПВГ и АВВГ можно прокладывать даже под землей. Глубина их залегания не должна быть меньшей 0,7 м.

При прокладывании наружной проводки кабель пропускают через стены зданий. Если используются одножильные провода, то отверстия формируются под каждый провод отдельно. Если используется двух- или трехжильный кабель, делают один проход в стене, в который устанавливают трубку. Зазоры между трубкой и проводами заполняют негорючей, влагонепроницаемой смесью.

[/vc_toggle] [vc_toggle title=”Из какого материала провода лучше?” open=”false”]

При выборе кабеля для электропроводки в первую очередь следует обратить внимание на материал его изготовления. Провода электрические для внутренней проводки могут изготовляться из:

• меди;
• алюминия.

Оба типа проводов можно использовать для прокладывания проводки в жилых, коммерческих и производственных зданиях. Но медные провода имеют преимущество над алюминиевыми ― они менее подвержены коррозии, более гибкие и обладают большей проводимостью.

Основное преимущество алюминиевого кабеля ― его низкая стоимость. Но данный провод более хрупкий, в местах сгиба они может крошиться и даже ломаться. Контактируя с воздухом, алюминий имеет свойство быстро окисляться, вследствие чего снижается проводимость тока, может возникнуть искрение, и даже замыкание.

Выбирая между медными и алюминиевыми кабелями, следует определиться, какой подходит вам больше ― дешевый, или безопасный.

[/vc_toggle] [vc_toggle title=”Как выбрать провода для электропроводки в доме самостоятельно?” open=”false”]

Выбирая провод для проводки в доме, следует определить максимальную силу тока, которую он должен выдержать. Для этого используется формула:

1=Р(паспортная мощность прибора)/220V.

Так для фена мощность 1600Вт, сила тока составит (1600/220) 7А.

Зная суммарный ток всех потребителей электрики, можно подобрать провод:

• медный кабель выдерживает силу тока в 10А/мм²;
• алюминиевый провод ― 8 А/мм².

Если для скрытой проводки достаточно кабеля сечением 2,5 мм², то для открытой следует купить более прочный провод сечением не менее 4 мм².

Какую проводку выбрать для дома больших габаритов? В особняке большой площади прокладка электричества осуществляется при помощи медного провода сечением 4-6 мм². Именно такой кабель способен выдерживать большие нагрузки.

Также стоит обратить внимание на изоляцию. Наилучшую безопасность обеспечивают трехжильные провода с двойной изоляцией.

[/vc_toggle] [vc_toggle title=”Какую проводку лучше проложить в доме из дерева?” open=”false”]

В домах из сруба, дерева чаще всего прокладывается внешняя (наружная) проводка. Наиболее эстетично она выглядит при использовании витого провода. Его еще называют витой парой, ПДВ (проводом декоративным витым, ретро-проводом).

Ретро-кабель для наружной проводки ― витой декоративный провод, состоящий из отдельных изолированных жил, свитых между собой. Каждая из жил помещена в отдельную текстильную оплетку из негорючих материалов. Из-за сложности исполнения, цена такого кабеля существенно выше обычного медного.

В зависимости от потребностей, ретро-кабель для проводки может быть двух-, или трехжильным. Для фиксации провода к стене применяются специальные изоляторы (ролики). На 1 м.п. провода приходится 2-3 ролика.

Данные провода также могут иметь различную расцветку ― они бывают белыми, коричневыми, черными, золотистыми, бежевыми. Цвет провода подбирается индивидуально под общую гамму интерьера.

[/vc_toggle] [/vc_column][/vc_row]

Проводка электричества под землей. Прокладка кабеля в траншее – основные нормы и требования

Понравилось видео? Подписывайтесь на наш канал!

Перед решением вопроса о том, на какую глубину закапывать кабель электрический, в обязательном порядке проводятся исследования, направленные на изучение характеристик грунта и погодных условий в регионе. На основании полученных сведений инженеры-проектировщики смогут не только точно определить глубину прокладки электрических кабелей в земле, но и конструкцию траншеи, в которой, собственно, и будет проложена электропроводка.
Все критерии выполнения строительно-монтажных работ установлены соответствующей нормативно-технической документацией. И здесь глубина электрического кабеля в земле — далеко не единственный параметр. Расстояние между кабелями, качество и тип герметизации траншеи, тип насыпи (подложки) под проводку, тип дренажной системы (если требуется) — все это напрямую или косвенно зависит от характеристик грунта и погодных явлений в конкретном регионе. Рассмотрим отдельные ситуации.

Какой электрический кабель можно закапывать в землю

Чтобы понять, можно ли проложить электрический кабель под землей, рекомендуем ознакомиться со следующей таблицей:

В представленной таблице марки кабелей расположены в порядке их предпочтительного использования в тех или иных условиях.

Общие требования

Можно ли проложить электрический кабель под землей? Этот вопрос, пожалуй, является основополагающим при решении задачи по доставке электричества (либо электрического/оптического сигнала) из одной точки в другую. Отсюда можно сделать вывод, что многое зависит от типа прокладываемой проводки. В качестве примера приведем требования к прокладке кабеля, по которому планируется передача электричества напряжением до 35кВ:
. Глубина прокладки электрических кабелей в земле (при использовании траншей) должна составлять от 70 см и более. Ширина траншеи выбирается исходя из требования, что расстояние между кабелями, равно как и расстояние между кабелем и стенкой траншеи, должно составлять не менее 250 мм.
. В некоторых случаях (наличие грунтовых вод, пучинистый грунт и др.) дно и стенки вырытой траншеи обкладываются бетонными плитами или иным строительным материалом, толщина и тип которого зависят от погодных условий в регионе, состояния грунта и других критериев.
. Дно и стены траншеи очищаются от предметов и элементов с режущими краями, т. к. они могут повредить оболочку кабеля. При невозможности удалить какой-либо элемент (к примеру, каменную глыбу), его края должны быть затуплены. Также можно зачехлить кабель в месте его соприкосновения с острыми предметами или элементами конструкции.
. На дно траншеи укладывается подушка толщиной порядка 10 см. Это может быть песок, гравий или другой материал. Укладка кабеля осуществляется на созданную подложку.
. После укладки кабель вновь засыпается песком (или другим материалом). Толщина насыпи — 10 см (над кабелем).
. Для дополнительной защиты кабеля слой насыпи рекомендуется покрыть специальными (плиты закрытия кабеля). ПЗК также служат в качестве сигнализатора (надпись на лицевой стороне плиты указывает на наличие кабелей под ней). Если использование плит не планируется, укладывается сигнальная лента, также указывающая на наличие в земле высоковольтного кабеля.
. Поверх производится насыпь грунтом, и на этом процедура укладки считается завершенной.
Данные требования справедливы, как для «обычного» грунта с умеренным уровнем коррозии, влажности и твердости, так и для пучинистых грунтов, имеющих особенность сезонного вспучивания при воздействии отрицательных температур. Подложка и насыпь из песка, гравия или щебня здесь играет роль балансира, предотвращающего прогиб кабелей. Для такого способа прокладки подойдут любые кабели с ленточной броней (например, ) или же кабели без брони, при условии их прокладки в защитных трубах.
Теперь вкратце рассмотрим, как укладывать электрический кабель в земле в условиях вечной мерзлоты и скальной местности.

Вечная мерзлота

На какую глубину закапывать кабель электрический в условиях вечной мерзлоты (оттаивание грунта осуществляется не чаще, чем раз в 3 года) во многом зависит от среднегодичной температуры в регионе, толщины промерзания грунта, а также от наличия/отсутствия таких явлений, как:
. термокарст — проваливание грунт во время оттаивания;
. солифлюкция — сползание грунта по склону во время оттаивания;
. морозобойные трещины — трещины, образующиеся при неравномерном сжатии грунта во время его охлаждения.;
. наледь — выход и замерзание речных или грунтовых вод на поверхность в зимний период.
Приведем пример, как укладывать электрический кабель в земле в условиях вечной мерзлоты, а также рассмотрим некоторые особенности выполнения данного процесса.
. Все работы по подготовке трассы в условиях вечной мерзлоты, включая вырубку лесных просек (если имеются), выполняются до начала таяния грунта.
. Прокладка кабелей, как правило, выполняется в деятельном слое (подверженном сезонному промерзанию и оттаиванию) грунта.
. Если толщина деятельного слоя меньше проектной глубины прокладки кабеля, работы проводятся ранней весной или поздней осенью. В эти периоды грунт по-прежнему находится в мерзлом состоянии, а температура воздуха находится в допустимых пределах для проведения кабелепрокладочных работ.
. Прокладка кабелей начинается с процесса многократной пропорки грунта. Для этого задействуется спецтехника с соответствующим навесным оборудованием. Пропорка позволяет значительно уменьшить трудозатраты по построению кабельной трассы.
. В процессе пропорки и прочих подготовительных работ необходимо следить за сохранностью дернового и мохового покровов почвы. Их нарушение может привести к нежелательным изменениям при оттаивании грунта.
Далеко не все типы кабелей подходят для использования в условиях вечной мерзлоты. В таких ситуациях применяют специальные кабели с круглой проволочной броней (например, это марки , ). Также подходит проводка с ленточной броней ( , ), однако перед их прокладкой трассу подвергают обваловке (укладывают гравийно-песчаную насыпь). В обоих случаях (прокладка кабелей с проволочной или ленточной броней) могут быть дополнительно устроены дренажные каналы вдоль траншей для отвода воды и возведены системы снегозадержания.

Скальная местность

То, на какой глубине прокладывать электрический кабель в скалистом грунте, зависит скорее от возможности проделывания траншей определенной глубины в скальной породе. Речь идет о возможности использования в конкретном районе технических средств, при помощи которых осуществляется разрушение скальной породы — здесь могут потребоваться корчеватели, отбойные молотки или даже динамит (все зависит от твердости, типа и расположения обрабатываемой горной породы).
Все остальные требования к траншее справедливы, как и в случае прокладки кабелей в «обычных» грунтах. Отличие может заключаться в необходимости устройства дополнительных опорных конструкций (для увеличения несущей способности стен траншеи) и конструкций, защищающих от оползней и камнепадов.
Однако неизменным требованием к построению кабельных трасс в скальной местности является использование особых марок кабеля с проволочной броней (например, ), способных сопротивляться механическим воздействиям, блуждающим токам, коррозии и прочим внешним воздействиям.

Приобрести для прокладки в различные типы грунтов можно в компании «Кабель.РФ». Мы предлагаем продукцию, изготовленную согласно утвержденным ГОСТ и ТУ. На весь ассортимент нами установлены доступные цены.

Konstanamodo 3 месяца, 1 неделя назад

ответить

Калькулятор ТО, это очень просто и удобно для понимания цены на обслуживание вашего Volvo, стоимость то xc 60 xc 90 и других моделей ВольвоРегулярное проведение ТО является залогом долгой беззаботной работы Вашего автомобиля. Техническое обслуживание современных автомобилей Вольво необходимо проводить каждые 20 000 километров или раз в год, в зависимости от того, что наступит раньше. Для быстрого расчета стоимости предстоящего технического обслуживания предлагаем воспользоваться нашим приложением «Калькулятор ТО». Мы специально разработали данную программу для экономии драгоценного времени наших клиентов.Весь перечень работ полностью соответствует официальному техническому регламенту обслуживания автомобилей Вольво в России. Мы подберем Вам оптимальное решение по техническому обслуживанию, cохранив надежность Вашего Вольво, время и деньги. Вычислить стоимость то вольво хс60 можно в калькуляторе, достаточно точно. просто укажите тип запасных частей и пробег вашего Вольво хс60.Вам необходимо задать всего лишь 3 параметра: модель, двигатель и пробег, и Вы сможете оперативно узнать стоимость работ по вашему автомобилю Volvo при проведении ТО: Вы можете сразу узнать стоимость ТО Volvo: ознакомиться с регламентом работ ТО для Вашего автомобиля рассчитать стоимость работ планового ТО для вашего Вольво отправить заявку на расчет точной полной стоимости записаться на ТО, сохранив результаты расчетов Почему мы не рассчитываем полную стоимость ТО Volvo?Полная стоимость Вашего технического обслуживания зависит от множества факторов: типа применяемых материалов (оригинальные или не оригинальные) спец предложений и действующих акций индивидуальных предложений по обслуживанию Вашего ВольвоКалькулятор ТО * Рассчитайте точную стоимость ТО на ваш VOLVO Миф о не оригинальных запасных частях и выгоде их использования На рынке автомобильных запасных частей существует огромное количество производителей. Среди них есть хорошие и не очень. При покупке запасных частей, например, при проведении ТО Volvo, владельцы автомобилей задумываются об экономии средств и выбирают так называемые не оригинальные запасные части.Не оригинальные запасные части – это запасные части, которые производятся независимыми компаниями. Такие компании сузили свою деятельность до выпуска определенной группы запчастей. При этом выпуск запчастей может производиться под маркой компании-производителя, либо под другими марками.«Неоригинал», как правило, стоит дешевле оригинальных запасных частей. Не стоит забывать, что качество таких запасных частей в большинстве случаев отличается от заводских. Давайте рассмотрим применение «неоригинала» на двух основных категориях запчастей.Фильтра для технического обслуживания Вольво В 2008 году завод-изготовитель Volvo увеличил межсервисный интервал благодаря использованию высококачественных материалов. Неоригинальные фильтра могут не обеспечивать на всем межсервисном интервале технического обслуживания Вольво качественную очистку от загрязнений. Попадание инородных частиц в системы снижает срок службы и надежность Вашего Вольво. А плохое качество не оригинального салонного фильтра вредит Вашему здоровью.Важным параметром фильтров также является их пропускная способность. Если фильтр не соответствует требованиям завода-изготовителя, это будет сказываться на работу систем. Машина будет плохо заводится и не развивать мощность в случае проблем с топливным и воздушным фильтром. Неправильная работа масляного фильтра приведет к масляному голоданию двигателя и выходу его из строя.Тормозные колодки. К тормозным колодкам, как к основным элементам системы безопасности Вольво, предъявляются высокие требования. Они должны обеспечивать надежное сцепление с тормозным диском, иметь стабильные характеристики при различных температурах. Требования по звуковым характеристикам также имеют важное значение для владельцев.Дешевые и низкокачественные тормозные колодки часто издают посторонние звуки при торможении. Тормозные свойства при холодных тормозных механизмах как правило у них соответствуют требованиям завода-изготовителя. Но стоит немного потормозить, как эффективность торможения падает в разы. Также не стоит забывать и о ресурсе колодок и дисков. Завод-изготовитель тщательно подбирает состав фрикционных накладок, исходя из параметров максимальной скорости, веса автомобиля, привода, межсервисного интервала ТО Volvo и многих других. Как показывает практика, не оригинальные колодки делают или мягче, что приводит их к быстрому износу, или жестче, что приводит к преждевременному выходу из строя тормозных дисков.Оригинальные тормозные колодки обладают оптимальными для данного автомобиля свойствами.ИТОГО При выборе запасных частей мы рекомендуем руководствоваться следующими принципами: в ситуации критического отсутствия финансовых возможностей, можно устанавливать дешевый не оригинал. Но нужно понимать, что вскоре снова потребуется замена этих деталей.В случае, если Вы планируете долго эксплуатировать автомобиль и для Вас важна безопасность, надежность и комфорт, мы рекомендуем остановить свой выбор на оригинальных запасных частях. Не оригинальные запчасти уровня оригинальных стоят примерно таких же денег, а иногда даже дороже. Миф о том, что делают везде одинаковая, зачем платить больше?При выборе сервиса для обслуживания своего Вольво клиенты часто уководствуются параметром цены. Чем дешевле – тем лучше. Не всегда погоня за самой низкой ценой приводит к желаемому результату.Автомобили Вольво имеют довольно сложную конструкцию. При ремонте необходимо четко следовать рекомендациям завода-изготовителя. Последовательность разборно- сборочных работ имеют особую важность. Такие технические данные, как моменты затяжки, углы доворота болтов, детали одноразового монтажа – информация, без которой невозможно выполнить ремонт качественно.Опыт работы с автомобилями шведской марки имеет большое значение. Опытный специалист сможет быстро определить по первым симптомам неисправность. Это позволит Вам сэкономить время. А в некоторых случаях ипоможет избежать глобальных трат от сильных поломок.Специализированный сервис Вольво предполагает профессиональный подходит при ремонте и обслуживании автомобилей шведской марки. Для этого мы используем качественное оборудование, которое подходит для ремонтных работ данной категории автомобилей. Необходимый перечень оригинальных специнструментов, наличие склада оригинальных запасных частей позволяет нам оперативно выполнять ремонт и техническое обслуживание Вашего Вольво быстро, качественно и с первого раза.Компания Castrol является одним из ключевых партнером компании Volvo Cars. Совместно с Castrol разрабатываются смазывающие материалы для большинства современных двигателей и агрегатов легковых автомобилей Volvo.Стоит отметить, что современные двигатели Volvo предъявляют самые высокие требования к качеству используемого масла.Наиболее распространенная вязкость масла для Volvo 0w30. И многие владельцы при покупке масла руководствуются исключительно этим параметром. Это не совсем правильно, поскольку помимо вязкости большую роль играет также и качество масла. Эксплуатация двигателя с маслом, несоответствующим требованиям завода-изготовителя, может привести к преждевременному выходу его из строя. Согласно классификации Ассоциации Европейских Производителей Автомобилей ACEA, требования следующие: A1/B1, A5/B5.По технической документации данное масло имеет следующее предназначение:стойкие к механической деструкции масла, предназначенные для применения с увеличенными интервалами замены масла в высокофорсированных бензиновых и дизельных двигателях легких транспортных средств, в которых возможно использование маловязких масел, снижающих трение, с динамической вязкостью при высокой температуре и высокой скорости сдвига (HTHS) от 2,9 до 3,5 мПа с. Эти масла могут быть не пригодны для смазывания некоторых двигателей. Необходимо руководствоваться инструкцией по эксплуатации и справочниками.Согласно классификации моторных масел API (API Engine Service Classification System), требования к маслу Volvo следующие: SL/CF.Такой стандарт качества предполагает, что масло обладает стабильными энергосберегающими свойствами пониженной летучестью удлиненными интервалами замены — может применяться в дизельных двигателях с содержанием серы в топливе 0,5% и выше В современных двигателях Вольво поколения Drive-e используется масло вязкостью 0W20 и стандартом качества VCC RBS0-2AE. Существует 2 бренда данного масла: оригинальное Вольво и масло компании Castrol.При выборе масла для Вашего Вольво не стоит забывать о том, что линейка моторных масел Castrol разработано совместно с компанией Вольво масло для двигателей Вольво имеют очень высокий стандарт качества специализированное масло для двигателей Вольво Сastrol Edge Professional трудно найти в обычном магазине, т.к. не предназначено для розничной продажи. Оно продается исключительно у официальных дилеров, специализированных сервисных центрах Вольво и магазинах. правильно подбирайте масло для двигателей Вашего Вольво, руководствуясь вышеуказанными техническими характеристиками. Компания Castrol является одним из ключевых партнером компании Volvo Cars. Совместно с Castrol разрабатываются смазывающие материалы для большинства современных двигателей и агрегатов легковых автомобилей Volvo.Стоит отметить, что современные двигатели Volvo предъявляют самые высокие требования к качеству используемого масла.Наиболее распространенная вязкость масла для Volvo 0w30. И многие владельцы при покупке масла руководствуются исключительно этим параметром. Это не совсем правильно, поскольку помимо вязкости большую роль играет также и качество масла. Эксплуатация двигателя с маслом, несоответствующим требованиям завода-изготовителя, может привести к преждевременному выходу его из строя.Согласно классификации Ассоциации Европейских Производителей Автомобилей ACEA, требования следующие: A1/B1, A5/B5.По технической документации данное масло имеет следующее предназначение:стойкие к механической деструкции масла, предназначенные для применения с увеличенными интервалами замены масла в высокофорсированных бензиновых и дизельных двигателях легких транспортных средств, в которых возможно использование маловязких масел, снижающих трение, с динамической вязкостью при высокой температуре и высокой скорости сдвига (HTHS) от 2,9 до 3,5 мПа с. Эти масла могут быть не пригодны для смазывания некоторых двигателей. Необходимо руководствоваться инструкцией по эксплуатации и справочниками.Согласно классификации моторных масел API (API Engine Service Classification System), требования к маслу volvo следующие: SL/CF.Такой стандарт качества предполагает, что масло обладает стабильными энергосберегающими свойствами пониженной летучестью удлиненными интервалами замены — может применяться в дизельных двигателях с содержанием серы в топливе 0,5% и выше В современных двигателях Вольво поколения Drive-e используется масло вязкостью 0W20 и стандартом качества VCC RBS0-2AE. Существует бренда данного масла: оригинальное Вольво и масло компании Castrol.При выборе масла для Вашего Вольво не стоит забывать о том, что линейка моторных масел Castrol разработано совместно с компанией Вольво масло для двигателей Вольво имеют очень высокий стандарт качества специализированное масло для двигателей Вольво Сastrol Edge Professional трудно найти в обычном магазине, т.к. не предназначено для розничной продажи. Оно продается исключительно у официальных дилеров, специализированных сервисных центрах Вольво и магазинах. правильно подбирайте масло для двигателей Вашего Вольво, руководствуясь вышеуказанными техническими характеристиками.Современные автомобили Вольво имеют межсервисный интервал 20 000 километров или один раз в год. Эта периодичность обслуживания достаточна для того, чтобы поддерживать свой Вольво в форме.При проведении технического обслуживания специалисты диагностируют текущие неисправности, выявляют будущие неисправность на начальной стадии. Это позволяет сэкономить на дорогостоящем ремонте узлов и агрегатов.Стоит также отметить, что условия эксплуатации в России отличаются от Европейских. В нашей стране довольно большой перепад температур, агрессивная внешняя среда, а также часто образовываются затруднения дорожного движения.Учитывая все это, мы рекомендуем производить замену масла в ДВС чаще, делать это раз в десять тысяч километров. И также считаем актуальным проводить комплексную проверку автомобиля перед летним и зимним сезоном. Поскольку эксплуатация автомобиля в эти времена года имеет некоторые особенности, нужно чтобы Ваш Вольво был к ним готов.

Очень часто при строительстве загородного дома у хозяев возникает необходимость проложить силовой кабель под землей. Такие работы должны проходить с соблюдением норм ПУЭ и рекомендаций специалистов в области электротехники. В этой статье будут освещены некоторые аспекты по укладыванию электрической сети под землей и как ее обезопасить.

.

Основными способами прокладывания электрических линий к дому являются воздушный и подземный. На сегодняшний день прокладывание электрической сети под землей не является редкостью. Такой метод подведения электричества позволяет снизить риск повреждения линии и считается более удобной во время эксплуатации или при подключении наружного электрического оборудования. Обычно он применяется в частных домах или на дачных участках.

Требования к монтажным работам

Основными требованиями при проведении монтажных работ электрической сети в частном доме или на даче по-прежнему остаются Правила устройства электроустановок (ПУЭ).
ПУЭ являются нормативными актами, которые предусматривают установку большинства видов электротехнического оборудования при . ПУЭ также имеют указания по поводу прокладывания силового кабеля под землей, наружной и внутренней проводки в зданиях различного назначения (жилые, промышленные, общественные и другие).

Сводом указаний и стандартов ПУЭ используется при строительстве, монтаже или реконструкции всей электрической сети или ее отдельных участков. Ими руководствуются электрики. Также эти требования должны соблюдаться и частными лицами, если они хотят сделать работу своими руками, без посторонней помощи. Кроме ограничений ПУЭ применяют нормы СНиП и стандарты ГОСТ.

Очень важно обратить внимания на нормы ПУЭ, которые содержат точные значения по размещению силовой линии на участке. Так основной провод должен быть закопан на расстоянии не менее 1 метра от больших деревьев и других высоких конструкций. Если Кабель помещен в стальную трубу, то это правило можно проигнорировать.

Глубина вырытой траншеи должна составлять не менее 0,7-0,8 м. Если же сама линия будет короче 5 метров, а сам провод будет дополнительно защищен гофрированной трубой или сшитой оболочкой из полиэтилена, тогда его можно разместить на глубине полуметра. Под фундаментом дома укладывать кабель запрещено. Если же нужно сделать соединение линией двух отдельных домов, то он должен быть помещен в бронированный корпус или стальную трубу. Расстояние от стен дома и фундамента должно составлять больше 0,6 м.
Если линии силовых проводов пересекаются между собой, тогда их нужно проложить слоем земли, чтобы предотвратить контакт.

Сам провод должен соответствовать нормам ПУЭ. Для этого используют кабеля в бронированной оплетке, помещение обычных шнуров в гофрированную трубу или специальные рукава из сшитого прессованного полиэтилена. Это позволит не только защитить от случайных повреждений, но и грызунов, которые живут под землей. В целях предосторожности поверх уложенной электрической линии можно проложить предупреждающую сигнальную ленту.

Перед работой лучше всего составить схему пролегания будущей цепи, с учетом всех нюансов. Настоятельно рекомендуется перед началом монтажных работ следует ознакомиться и приобрести определенные знания в области электротехники. Лучше всего использовать готовые схемы по укладыванию проводов под землей, а также воспользоваться советами специалистов.

Видео «Прокладываем кабель в земле»

Какой материал понадобится

При монтаже электрической сети в земле используются бронированные провода, поэтому к их выбору нужно подойти с особой тщательностью. Их структуру может формировать одна жила, проводящая переменный ток, или несколько. Обычно для прокладывания кабеля под землей используют жилы из луженой меди, который снаружи покрывается прочным сшитым полиэтиленом. Вместе со сшитыми слоями полиэтилена для наружного покрытия применяется сополимеры пропилена или различные фторполимеры.

Сшитый полиэтилен и другие полимеры позволяют кабелю под землей выдерживать высокие и низкие температуры под воздействием различных факторов, обеспечивает хорошую защиту от механических повреждений силовой жилы. Также несколько слоев сшитого полиэтилена имеют устойчивую структуру для предохранения линии от влаги, практически не подвергаются процессам гниения и не воспламеняются.

Для обеспечения надежной защиты кабеля, проходящего под толщей земли, его обвивают несколько слоев стальной оцинкованной проволоки. Данная конструкция слабо подвержена окислению и коррозии, что обеспечивает длительный срок эксплуатации такой брони (до 60 лет). Для хранения этого материала не требуется особых условий складских помещений. К преимуществам также можно отнести то, что он достаточно удобно прокладывается, так как имеет хорошее сочетания веса и гибкости.

Такой провод способен выдерживать температуру до 90 градусов, не допуская перебоев в энергоснабжении дома. Благодаря высокой прочности и надежности конструкции не требует постоянных ремонтных работ, что существенно экономит время, поскольку провод проходит под землей.

Кроме бронированного провода можно выбрать обычный кабель и дополнительно приобрести гофрированную трубу. Гофрированная труба также изготавливается из устойчивого и прочного полиэтилена. Она обладает большей гибкостью, защитит линию от высокого механического напряжения или избыточного натяжения, благодаря своей рифленой конструкции. Гофрированная трубка или сшитый полиэтиленовый рукав способны защитить шнур от влаги и перепадов температур.

Выбрав основную часть необходимого материала для монтажных работ, следует подготовить соответствующий инструмент и оборудование для его прокладывания. Обычно выкапывание траншеи для силовой линии производится при помощи штыковых лопат. Для прокладывания дна траншеи можно использовать красный кирпич.
Также понадобится инструмент для выполнения соединений главного кабеля с разводкой на распределительном щите или в самом доме.

Частые ошибки

Очень часто при прокладывании силового кабеля под землей частные лица игнорируют некоторые пункты ПУЭ. Полное их соблюдение при самостоятельном монтаже задача достаточно сложная, и можно согласиться с тем, что от некоторых из них можно отказаться. Однако очень важно не игнорировать пункты, в которых говорится о способах защиты ведущего кабеля. Также о подходящем сечении и номинальной нагрузки, которую он должен выдерживать, на какой глубине его нужно размещать, тип грунта, и как должны производиться основные соединения проводки.

В связи с тем, что при соблюдении всех норм ПУЭ, затраты на монтаж электрической сети могут быть очень высокими, то рекомендуется обратиться к специалистам, чтобы выделить наиболее важные аспекты для работы. Многие считают, что обычная резиновая оплетка провода может защитить его от воздействия внешних факторов, а так как он будет находиться под землей, то нет смысла помещать жилы в гофрированную трубу (сшитый прессованный полиэтилен) или бронированный корпус (металл).

Это мнение ошибочно. Дело в том, что резина под воздействием высокой влажности и перепада температур может достаточно быстро прийти в негодность (в течение 5-7 лет), а узнать об этом можно будет только по факту обнаружения неполадок в сети. Тогда как гофрированная труба из сшитого прессованного полиэтилена способна находиться в такой среде более 40 лет.

Сложно не согласиться, что внешне привлекательные декоративные осветительные приборы в парке будут смотреться не очень красиво, если к ним подвести электрические провода воздушным способом. Помимо этого , воздушная электрическая линия будет создавать множество проблем во время использования земельного участка по прямому назначению. В такой ситуации остаётся только один правильный выход – укладка электрического кабеля в траншее под землёй.

Достоинствами такого метода являются: хорошая защищённость силового кабеля от повреждений во время падения деревьев, сильного ветра, снегопада или других осадков. Электрические линии, проложенные в траншее под землёй, в меньшей степени подвержены электромагнитным воздействиям, создаваемым соседними кабелями, цепями телемеханики и сигнализаций железнодорожного полотна, а также других подземных коммуникационных систем.

Большинство специалистов в сфере электрических систем утверждают, что силовые кабели, уложенные в земле, должны изготавливаться с применением специальных материалов , в том числе используемых для изоляции. При этом данное утверждение подтверждают установленные нормативы ПУЭ. Спорить с правилами устройства электрических установок, а тем более нарушать их строго противопоказано.

Естественно, существует и обратная сторона данных правил , так как они были написаны ещё в прошлом веке, но никто этого во внимание не берёт. При этом большинство электриков это понимают, но спорить по этому поводу не хотят – выйдет себе дороже. Поэтому нужно знать, что прописано в данных правилах, и какие электрические кабели можно использовать для укладки в траншеях под землёй? В ПУЭ по этому поводу есть однозначное утверждение.

• Электропровод или кабель должен использоваться только в той области, которая прописана в технической документации по эксплуатации таких изделий.
• Для силовых линий, которые прокладываются под землёй или в воде нужно использовать преимущественно изделия с высокой степенью защиты – бронированные кабели. Металлическая оболочка такого провода должна обладать внешним покровом, устойчивым к химическим и механическим воздействиям.

Естественно, такие формулировки слегка непривычны для обычных людей, которые из всего объёма информации понимают, что нужно использовать специальный кабель. Проще говоря, силовой провод, используемый в траншее, должен обладать качественной защитой от влаги и внешних механических воздействий. Помимо этого, они должны обладать повышенной прочностью на разрыв, что необходимо для качественного противостояния движению грунтов. Под такие параметры подпадает проводка со стандартами маркировки ВББШв или АВББШв .

Если просто открыть спецификацию любого современного провода и прочитать все его характеристики, то большая часть кабелей полностью соответствуют стандартам использования в траншеях под землёй. Современные силовые кабели полностью соответствуют влага защищённости и прочности при силовом воздействии на разрыв. Единственное чем они не обладают это броне защитой, но такая степень защищённости вряд ли понадобится при прокладке подземной осветительной сети на дачном участке.

В общем, ситуация может возникнуть любая, а те же ПУЭ просто описывают правила прокладки силовых кабелей. На практике для работ на дачном участке в принципе подойдут любые качественные проводники, подходящие по сечению. Совсем иначе дело обстоит с правильностью прокладки высоковольтных проводов.

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

1. Глубина , на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее. В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности.
2. Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг. Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться.
3. Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв. Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована.
4. Установка сигнальной ленты , которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Важно, чтобы подземные кабели не были слишком натянуты – не стоит экономить на метраже проводов. Это необходимо, чтобы при движении грунта не произошёл обрыв электрической сети . По технологии подземной прокладки проводов предусмотрено оставлять запас, который достигается путём укладки кабелей маленькими волнами.

Это что касается наиболее значимых требований, в соответствии с которыми проводится укладка электрических линий под землёй. Помимо вышерассмотренных норм ПУЭ, существуют ещё и другие предписания , которые можно встретить очень часто.

1. Прокладка проводов под дорогами – они обязательно производятся в толстостенной металлической трубе. Это обусловлено повышенным давлением на грунт проезжающего по дороге легкового и грузового транспорта, который может вызывать подвижку грунта. А, как известно, это может привести к обрыву электрических проводов.
2. Кабели, проложенные параллельно друг другу. В такой ситуации всё будет зависеть от мощностных характеристик электрической сети. Но в целом важно осознавать, что несколько проводов заводить в одну трубу нельзя, так как в случае пробоя одного кабеля может быть повреждён и соседний провод. По нормам каждый провод должен помещаться в броне рукав и располагаться не ближе 15 см от рядом проложенного кабеля.

Также засыпку кабелей в земле нельзя проводить без проверки . Обязательно необходимо убедиться в целостности проводки и только затем окончательно заполнять траншею землёй. При этом визуального осмотра недостаточно лучше прозвонить провода с помощью приборов. Помимо этого, немаловажную роль играет защита подземной электропроводки, о которой будет рассказано более подробно.

Требования, предъявляемые ПУЭ к защите

Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований .

• В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
• На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
• При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
• Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
• Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
• В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.

Требования по проверке электросети на утечку тока

После укладки кабеля в траншею проводится обязательная его проверка на утечку тока. Для этого в разных местах подземной силовой трассы берут пробу грунта .

• Если на любом участке выявляется утечка тока, то применяется дополнительная защита или замена проводов стойкими образцами электропроводки.
• При прохождении трассы в грунте с агрессивной средой нужно использовать катодную пароизоляцию.

После окончания земляных работ по укладке подземной электросети и проверки её на утечку тока электромонтажная организация и представители заказчика составляют акт на скрытые работы. На основании этого документа в дальнейшем в случае необходимости будут проводиться ремонтные работы.

Основные этапы прокладки подземных электросетей

Земельные работы по укладке электрических кабелей в траншее обычно проводятся с соблюдением определённых этапов .

Прокладка подземной электросети выполняется в соответствии с указанным порядком и только сертифицированными бригадами специалистов , обладающих достаточными навыками проведения земельных работ, связанных с электричеством.

Чтобы передать электроэнергию от источника электрического тока до точки потребления, как правило, используется прокладка проводов в земле. Это самый недорогой вариант прокладки, так как строительные работы подразумевают небольшие затраты. Дополнительный плюс данного метода в том, что кабель для прокладки в земле получает хорошее охлаждение, исключая перегрев, а также исключает возможность повреждения кабеля.

Преимущества данного способа прокладки

Прокладка кабеля под землёй имеет множество преимуществ, однако они действительны, если в прокладке кабелей связи используется технология прокладки кабеля. В преимущества можно отнести:

1. Стоимость прокладки кабеля в земле будет иметь цену аналогичную материалам;
2. Менее затратный способ, чем прокладка и согласование пропуска по воздуху;
3. Если канава имеет хорошую глубину, то не возможен факт повреждения кабеля и обслуживание не потребуется;
4. Привлекательный внешний вид, без висящих проводов;
5. Можно использовать электрический высоковольтный провод любого сечения, без усиления подвесных конструкций.

Нормы для прокладки под землёй

Помимо этого прокладка кабелей в земле и монтаж должны выполняться в соответствии с ПТЭЭП и ПУЭ, вне зависимости от назначения вводимого провода. Из этого следует, что:

• Провод должен быть заложен на глубину не меньше чем 70 см. В случаях, если подземная линия имеет длину меньше 5 метров, а провод защищён трубой, то возможно проложить кабель под землей на глубине 50 см;
• Запрещена проводка линии под фундаментом дома. Расстояние до фундамента должно быть минимум 60 см. Когда идёт прокладываемый провод из дома в другую постройку через фундамент, то следует защитить силовой провод трубой из стали. Защищать трубой прокладку оптоволоконного кабеля нужно обязательно, так как оптоволокно подвержено различным воздействиям. Любой оптический кабель должен быть тщательно уложен и защищён;
• Между двумя проводами в одной траншее должно быть расстояние не менее 10 см, по этому показателю и определяется ширина канавы;
• Следует держать отступ от кустарников не меньше 75 см, а от деревьев не меньше 2 метров. Отступ можно игнорировать, если имеется дополнительная защита проводника;
• От канализации и водопровода должна быть соблюдена дистанция более метра, от газовой трубы – от двух и более;
• Когда проводные линии в траншее пересекаются, тогда нужно иметь между ними отделяющий слой земли, толщиной не менее полуметра;
• Провод, проходящий в земле, должен быть бронированным и предназначенным для прокладки под землёй. Слой брони нужен для обеспечения защиты от вредителей и физических повреждений;
• Когда решено прокладывать кабель с использованием специальной лебёдки, что раскручивает барабан, тогда механизм должен быть оснащён ограничителем. С устройством ограничения можно совершить прокладку змейкой, что делает линию без натяжки;
• Когда требуется самому провести соединение электрического проводника под землёй, можно использовать особые муфты, сделанные из металла. Такой соединительный элемент обеспечивает надёжный и долговечный контакт;
• Чтобы обеспечить дополнительную защиту силовой линии под землей, возможно использование асбоцементной трубы или предназначенное сооружение для проводов из кирпича;
• Сверху положенного в землю проводника требуется провести сигнализирующую ленту с написанным предупреждением о проводе.

Выбор проводника для прокладки

Рекомендуется для прокладки в земле использовать виды бронированного кабеля ВБ6ШВ и ВБ6ШВнг, потому что эти виды защищены стальной лентой и представляют хороший вариант, что не позволит механическим повреждениям, а также грызунам нанести ему вред. Соответственно подземный кабель с такой защитой будет очень долговечен. Преимущество его в том, что бронированный провод можно прокладывать без трубы, однако труба рекомендуется в любом случае, так как нечаянно найти его и повредить могут работники государственных организаций при любых работах. Также будет самостоятельно легче его находить, если это потребуется.

Мощность, которой должен обладать кабель для прокладки в грунте, требуется выбирать исходя из потребляемой мощность всех потребителей электроэнергии на объекте. Есть множество таблиц, которые помогут рассчитать, какой мощности нужен провод. Вкратце это выглядит так:

• ВБШвнг 4х6 – может выдерживать мощность 11 кВт;
• ВБШвнг 4х10 – может выдерживать мощность 15 кВт;
• ВБШвнг 4х16 – может выдерживать мощность 21 кВт.

План проведения работ

Работу можно разделить на несколько этапов:

1. Определения места для прокладки;
2. Подготовка траншеи;
3. Создание условия для прокладки кабеля в траншее;
4. Прокладка силового кабеля в траншее;
5. Защита траншеи подушкой, затем землёй и сигнальной лентой;
6. Проверка работоспособности линии;
7. Окончательное закапывание траншеи.

Порядок проведения работ по укладке

Чтобы знать, как проложить кабель в земле, нужно иметь определённые знания. Для начала делается разметка по маршруту прокладываемого кабеля. Разметку можно проводить с помощью колышков и верёвки. Желательно всё рассчитать так, чтобы провод не пересекался с прочими инженерными сетями и коммуникациями. Далее нужно составить план, как будет расположен алюминиевый провод. Должно быть указано расстояние выходов кабеля из земли и все его повороты. Главное не забыть во время прокладки отключить сеть, во избежание удара током.

После этого на месте разметки копается траншея. Оптимальная глубина будет около 80 см. Ширина должна быть удобной для выкапывания, оптимальная будет около 20 см.

Дно траншеи обязательно утрамбовывается. Когда траншея проходит через дорогу, то глубину следует брать от 120 см. При укладке проводника в траншею следует убрать все большие и маленькие предметы, по типу камней, веток и прочего.

После этого делается подушка. Подушка представляет собой песок, насыпанный на дно траншеи слоем 10-12 см. Подушка поможет избежать возможности обрыва кабеля. Для этого используют любой песок, главное чтобы им было закрыто всё дно. Уже отключенный провод на подушку укладывается таким образом, чтобы он не был натянут. Провод лучше всего проложить цельным куском. Если в одной траншее планируется несколько кабелей, то расстояние между ними должно быть более 10 см. Выполняется поиск повреждения на кабеле и если ничего не обнаружено, можно переходить далее.

После прокладки кабеля он засыпается подушкой из песка, толщина которой должна быть не менее 10 см, песок должен полностью присыпать кабель.

Траншея засыпается грунтом на толщину 15 см и утрамбовывается. Грунт не должен содержать в себе посторонних предметов. Поверх утрамбованного грунта кладётся сигнальная лента, предупреждающая надпись должна быть сверху, а сама лента находиться строго над кабелем по всей длине. После этого траншея засыпается до верха. На ней следует сделать небольшой холмик, так как земля со временем просядет.

После всего надо проверить провод на замыкания и заземлить его броню.

Прокладка кабеля в зимний период

Допускается укладка в зимнее время года, однако следует учесть следующие требования:

До начала укладки кабеля в траншею следует прогреть кабель в тёплом помещении или при помощи трансформатора. В случае с трансформатором нужно быть осторожным, если до этого не приходилось с ним работать, дабы избежать повреждения кабеля.

Когда кабель прогрет, его нужно уложить как можно быстрее. Когда наружная температура опускается ниже -10, то на всё есть не более часа. Когда от -10 до -20, в распоряжении всего до 40 минут. При ниже чем -20, всего полчаса. При более низких температурах электромонтаж запрещается.

• Без прогрева кабеля можно укладывать проводники в случаях:
  Когда температура выше -5, а проводник высокого давления.
• Когда температура выше -7, а проводник защищён изоляцией.
• Когда температура выше -15, а проводник защищён изоляцией ПВХ или резиновой.
• Когда температура выше -20, а проводник защищён изоляцией полиэтиленовой оболочкой или резиной, а сверху оболочкой из свинца.

Важно знать
Есть несколько важных советов, которые помогут выполнить работу более квалифицированно:

• Использовать для проводки нужно только бронированные проводники.
• Металлическая труба, что будет проходить через фундамент построек, должна иметь размер в диаметре в 2-3 раза больше, чем диаметр проводника.
• Когда земля промерзает более чем на 70 см, то следует закрепить защитную трубу, дабы не произошло деформации или разрыва.
• Запрещено использовать пластиковый и гофрированный материал труб в качестве защиты. Связано это с маленьким сроком годности, которым обладает гофра.
• Нужно избегать зон повышенной нагрузки, а в частности тротуаров, площадок, стоянок и прочих мест.
• Все рекомендации как правильно проложить кабель позволят квалифицированно произвести прокладку провода под землёй, соблюдая все правила, избегая сложных моментов и ошибок. В случае неправильной прокладки, произвести поиск обрыва будет довольно затруднительно.

Типы проводов и кабелей

Иллюстрированное объяснение различий между одножильными и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов. Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию.

Одножильные и многожильные кабели

Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой.Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшие соединения, но его жесткость затрудняет прокладку по кабелепроводу по сравнению с многожильным проводом.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод.Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения. Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих местах и ​​выдерживает температуру до 140 градусов по Фаренгейту.

Кабель

NM и NM-B можно купить за ногу, а также в коробках, вмещающих от 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить его прокладку. Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру.Например, кабель с обозначением «14-2» с заземлением имеет одну нейтраль и один провод под напряжением, а также заземляющий провод. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода. Обозначение жилы проштамповано как на оболочке кабеля, так и на каждом проводе.

Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Прежде чем использовать любую из этих альтернатив, проверьте местные нормы и правила.

Допустимая допустимая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников. Максимально допустимая нагрузка на медный провод

Сечения медных проводов и проводников

Сечения медных проводов и проводников

Армированный электрический кабель

Гибкий армированный электрический кабель змеи проходит через стены, полы и потолки для обеспечения защитная цельнометаллическая оболочка для проводов.
Гибкий кабелепровод представляет собой очень прочную, но гибкую защитную втулку для электрических проводов. © Дон Вандерворт, HomeTips

Спиральный металлический трубопровод из оцинкованной стали когда-то был традиционным материалом для электропроводки во многих домах, но с момента изобретения и принятия неметаллического кабеля теперь используется в основном в ситуациях, когда для проводов требуется дополнительная защита.

Два или три изолированных провода проходят через каждый бронированный корпус, и каждый провод оборачивается прочной бумагой, называемой втулкой.В двухжильном кабеле один провод черный, другой белый. Они имеют цветовую кодировку, чтобы обеспечить непрерывность всей электрической системы (черный обычно «горячий», а белый — «нейтральный»).

Металлический корпус служит заземлением, но армированный кабель также имеет внутреннее заземление или «соединительную полосу», которая должна непрерывно проходить между всеми соединениями. Стальную рубашку можно разрезать ножовкой или согнуть и разрезать по диагоналям, а затем сломать. Специальные разъемы с втулками на концах предназначены для подключения к распределительным коробкам.

Бронированный кабель, появившийся в начале 1900-х годов, широко известен как BX, обозначение продукта, которое ему дали его первые производители, Johnson and Greenfield (металлическая оболочка без внутренних проводов называется Greenfield). Сегодня, если это разрешено правилами, BX можно устанавливать только в сухих помещениях. Неметаллический кабель Romex заменил BX как самый распространенный тип домашней электропроводки.

Защита проводов и кабелей с помощью кабелепровода

Кабельный канал выглядит как водопроводная труба и служит для защиты проводников от повреждений, вызванных влагой или ударами.Доступно несколько различных вариантов кабелепровода; Вам нужно будет оценить конкретные потребности работы, чтобы определить, какой тип для нее подходит. Тонкостенный металлический канал может быть изогнутым, чтобы принимать углы, или, для больших размеров, может быть снабжен коленами. Andrew McDonough / Shutterstock.com

Тонкостенный металлический трубопровод обычно выбирается для участков, где он будет открыт, например, гаражей или подсобных помещений. Тип EMT, как его обычно называют, используется в тех случаях, когда не требуется много изгибов для обхода препятствий.Хотя ЕМТ можно гнуть, гораздо проще купить заготовки для гнутья. ЕМТ продается длиной до 10 футов; диаметры варьируются от 1/2 дюйма до 2 дюймов. (Для получения дополнительной информации см. Как установить тонкостенный металлический кабелепровод.) Размеры электрического провода и кабелепровода

Гибкий металлический кабелепровод выглядит как армированный кабель, но не содержит проводников. Также называемый «Гринфилд», он является предпочтительным каналом для крупных бытовых приборов, таких как водонагреватели, а также для районов, где проложить маршрут ЕМТ было бы слишком сложно.Его можно использовать как на открытом воздухе, так и внутри помещений. Гибкие металлические трубы продаются в стопах или в катушках по 25 или 100 футов. Диаметры 1/2, 3/4 и 1 дюйм. (Для получения дополнительной информации см. Как установить гибкий металлический кабелепровод.)

Жесткий неметаллический трубопровод , сделанный из пластика ПВХ, является более легкой альтернативой металлическому каналу для внутреннего использования. Трубопровод Schedule 40 продается длиной 10 футов. Его не следует путать с водопроводной трубой из ПВХ, и его следует использовать только с корпусными коробками из ПВХ, а не с неметаллическими коробками, используемыми с кабелем.(Для получения дополнительной информации см. Как установить жесткий неметаллический кабелепровод .)

Оценка области применения кабелепровода, а также количество и размер проводов, которые он будет вмещать, определит диаметр кабелепровода, который вам понадобится. В приведенной выше таблице приведены некоторые рекомендации.

Обратитесь к местному подрядчику по электропроводке, прошедшему предварительную проверку

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома , и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую. В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и, в зависимости от этого, они делятся на ту или иную группу:

• Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием.Они спроектированы и построены в соответствии с согласованными стандартами.
• Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
• Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
• Кабели высокого напряжения: от 36 кВ. Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по назначению

Кабели низковольтные

Кабели для электрощитов

Гибкие кабели для электромонтажа шкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Энергокабели для промышленных объектов и общественных мест . Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Тросы резиновые

Использование сверхгибких резиновых кабелей очень разнообразно. Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильной службе . Сварочные кабели должны иметь резиновую оболочку, позволяющую передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , инсталляций всех видов в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , возникающих во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях. в местах с согласия общественности.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применяется в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических веществ углеводородного типа или их производных.

Компоненты электрического кабеля

Электрический кабель состоит из:

• Электрический проводник: , который направляет поток электроэнергии
• Изоляция: покрывает и сдерживает электрический ток в проводнике.
• Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
• Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

• Оголенный провод : одножильный твердотельный, негибкий и без покрытия.
• Алюминиевые электрические проводники: в некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
• Медные электрические проводники: наиболее часто используемый материал.
• Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
• Одножильный кабель: одножильный кабель.
• Многожильный кабель: кабель с несколькими жилами.

Виды изоляции для электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока.Их подразделяют на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

• ПВХ: Поливинилхлорид
• Z1: Полиолефины
• PE : линейный полиэтилен
• УЕ: Полиуретан

2. Термореактивная изоляция

Наиболее распространены:

• EPR: Этилен пропилен
• XLPE : сшитый полиэтилен
• EVA : Этилвинилацетат
• SI : Силикон
• PCP: Неопрен
• SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

• Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
• Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции

номенклатура	Тип кабеля
R	Сшитый полиэтилен (XLPE)
х	Сшитый полиэтилен (XLPE)
Z1	Безгалогенный термопластичный полиолефин
Z	Термореактивный эластомер без галогенов
В	Поливинилхлорид (ПВХ)
S	Безгалогеновый термореактивный силиконовый компаунд
D	Этилен-пропиленовый эластомер (EPR)

Обозначение экрана, внутренняя облицовка, якорь сиденья

номенклатура	Тип кабеля
C3	Экран из медной проволоки, спирально расположенный
C4	Экран медный в виде оплетки на собранные изолированные жилы.
В	Поливинилхлорид (ПВХ)
Z1	Безгалогенный термопластичный полиолефин

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
F	Стальная обвязка по спирали.
FA	Алюминиевая лента по спирали
FA3	Алюминиевая лента с продольным рифлением
M	Заводная головка из стальной проволоки
MA	Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Безгалогенный термопластичный полиолефин
Z	Термореактивный эластомер без галогенов
N	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
F	Гибкий медный кабель (класс 5) для мобильной связи
D	Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL	AL Если проводник сделан из алюминия, отображается (AL).

Номинальная нагрузка

Номинальная	напряжение
0,6 / 1 кВ	Номинальное напряжение 1000 В

Расшифровка количества жил

номенклатура	Тип кабеля
nGS	Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS	Количество и сечение жил в мм2, без жилы Желтый / Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• UNE 21150

Дополнительные данные

номенклатура	Тип кабеля
CE	CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе.Эта маркировка может быть на продукте или на упаковке.
Дата производства	Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводов

Существует два критерия выбора размеров медных проводников:

• В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
• В европейском размере (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше номинальных.

Размеры электрического кабеля

Сечение в мм2	(AWG)	ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ	Б / У
25 мм2	4	Очень высокий	Центральное кондиционирование и промышленное оборудование..
16 мм2	6	Высокий воздух	Кондиционеры, электроплиты и подключения к электросети.
10 мм2	8	Средне-высокий	Холодильники и сушилки.
6 мм2	10	Средний	Микроволновая печь и блендеры
4 мм2	12	Средний	Освещение
2.5 мм2	14	Менее	Лампы
1,5 мм2	16	Очень низкий	Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

• Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
• Фазовый провод : черный, серый или коричневый.
• Защитный или заземляющий провод : два цвета, желтый и зеленый. Использование желтых или зеленых однотонных кабелей разрешается только в тех местах, где по соображениям безопасности нет возможности спутать их с системой заземления.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект дома своими руками, вы должны знать о типах электропроводки в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

• установка новой проводки и необходимость знать, какой тип провода использовать
• ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
• выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасностей, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашней электропроводки

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, цепь 30 А
• Желтый . Провод 12 калибра, цепь 20 А
• Белый . Провод 14 калибра, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF).Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

• Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
• Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
• Чистый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме вносят вклад в вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению с одножильным

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Виды электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

• 14 калибр, цепи 15 А
• 12 калибр, цепи 20 А
• Цепи калибра 10, 30 А
• 8 калибр, цепи 40 А
• 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели переменного тока и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки имеют квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электрической системы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. В таком случае ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

6 видов электропроводки для вашего дома

Все электротехнические проекты объединяет одно: электромонтаж. При установке новой проводки важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам больше узнать о схемах, существующих в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов.Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормативами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, фонари, розетки и т. Д., К главному распределительному щиту.

Кабель против провода

Важно понимать некоторые основные термины, которые используются при описании проводки. Электрический провод — это проводник, материал, проводящий электричество.Для бытовой электропроводки материал либо медь, либо алюминий (или алюминий с медной оболочкой), хотя алюминий больше не используется. Это может быть многожильный провод или цельный металлический провод, и в большинстве случаев он изолирован с помощью непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных с использованием одной оболочки. В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

• один или несколько «горячих» (токоведущих) проводов
• нейтральный провод
• заземляющий провод

1.Кабель НМ

Самым распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самой популярной марки электропроводки. Кабели NM содержат три или более отдельных проводника, обернутых вместе оболочкой, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней домашней проводки, включая бытовую технику, арматуру, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета, чтобы указать калибр провода.Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

• Цепи калибра 6, 55 А в черной оболочке
• Цепи калибра 8, 40 А в черной оболочке
• Цепи калибра 10, 30 А в оранжевой оболочке
• Цепи калибра 12, 20 А в желтой оболочке
• Цепи калибра 14, 15 А в белой оболочке

Серая оболочка предназначена для подземных (УФ) кабелей.

2.Бронированный кабель

Когда дело доходит до домашней электропроводки, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях использование кабелей NM не разрешается, и в этих местах вместо них используются бронированные кабели или кабели переменного тока.

Проводка переменного тока

, также известная как BX, восходит к началу 1900-х годов и спроектирована с гибкой металлической оболочкой, которая обеспечивает дополнительную защиту проводников внутри. В коммерческих зданиях или жилых постройках более трех этажей использовать кондиционер нельзя.

3. Подземный питающий кабель

UF (подземный фидер) — это кабель NM, специально разработанный для влажных мест и прямого захоронения в земле. При прокладке проводов под землей или в наружных проектах необходимо использовать УФ-кабель. Другой вариант, который выбирают электрики, — это использовать под землей кабелепровод из ПВХ и протягивать провода через него.

Этот тип кабеля обычно используется для питания наружных приборов, и он содержит изолированные токоведущий и нейтральный провод, а также неизолированный провод заземления.В отличие от кабеля NM, тип UF имеет твердую пластиковую оболочку вокруг каждого провода и серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтная проводка используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для предметов, которые не требуют большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка калибра от 12 до 22, она либо изолирована, либо покрыта оболочкой кабеля.Несмотря на то, что электрические разряды с низковольтными проводами обычно не возникают, рекомендуется выключить устройства, прежде чем начинать с ними работать.

5. THHN / THWN Провод

Два самых распространенных типа изолированных проводов — THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждый из которых имеет цветную изоляцию. И они защищены пластиковой или металлической трубкой.

• Горячие провода черного, оранжевого или красного цвета;
• Нейтральные провода белого или коричневого цвета;
• Заземляющие провода зеленого или желто-зеленого цвета.

Что касается изоляции, то буквы обозначают ее свойства:

• T означает термопластик;
• H означает термостойкость, а HH означает высокую термостойкость;
• W обозначает номинальную мощность для влажных помещений;
• N означает нейлоновое покрытие для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только на коротких открытых участках, например, соединения проводов для водонагревателей или вывоза мусора.Поскольку это электрические провода, с ними никогда не следует работать при включенных цепях.

6. Телефон и провод передачи данных

И в телефонах, и в интернет-проводке используются провода низкого напряжения. Хотя наиболее распространенным типом кабеля для этого является Cat (категория) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и это наиболее эффективный тип для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую емкость и качество, чем стандартный телефонный провод.

Даже несмотря на то, что проводка передачи данных не находится под высоким напряжением, контакт проводки данных с домашней проводкой все же опасен. Поэтому обращайтесь с ним осторожно и не прикасайтесь к оголенным проводам.

Кабель | электроника | Британника

Полная статья

Кабель , в электрических и электронных системах, проводник или группа проводников для передачи электроэнергии или телекоммуникационных сигналов из одного места в другое.Кабели электрической связи передают голосовые сообщения, компьютерные данные и визуальные изображения через электрические сигналы на телефоны, проводные радиоприемники, компьютеры, телепринтеры, факсимильные аппараты и телевизоры. Нет четкого различия между электрическим проводом и электрическим кабелем. Обычно первое относится к одиночному сплошному металлическому проводнику с изоляцией или без нее, тогда как второе относится к многопроволочному проводнику или к сборке изолированных проводов. С помощью оптоволоконных кабелей, изготовленных из гибких волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Кабели силовые

Самый распространенный тип электрического силового кабеля — это кабель, подвешенный наверху между столбами или стальными опорами. Эти антенные кабели состоят из ряда проводов, обычно из меди или алюминия, скрученных (скрученных) вместе концентрическими слоями. Медь или алюминий выбираются из-за высокой электропроводности, а скручивание придает кабелю гибкость. Поскольку воздушные кабели часто подвергаются серьезным воздействиям окружающей среды, сплавы меди или алюминия иногда используются для увеличения механической прочности кабеля, хотя и с некоторым ущербом для его электропроводности.Более распространенная конструкция — это включение в сборку многожильного кабеля ряда высокопрочных, нержавеющих стальных проводов. Многие антенные кабели, особенно те, которые работают при высоком напряжении, являются неизолированными (неизолированными). Кабели, работающие при более низких напряжениях, часто имеют покрытия из пропитанной асфальтом хлопковой оплетки, полиэтилена или другого диэлектрического (непроводящего) материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током.

Другой тип силового кабеля устанавливается в подземных каналах и широко используется в городах, где нехватка места или соображения безопасности исключают использование воздушных линий.В отличие от воздушного кабеля, подземный кабель неизменно использует технически чистую медь или алюминий (механическая прочность не является проблемой под землей), а многожильный провод часто скручивают, чтобы максимизировать его компактность и электрическую проводимость.

Воздушные и подземные силовые кабели составляют основную часть электрической цепи от генератора до точки использования электроэнергии. Однако для балансировки схемы (а иногда и всей схемы) могут потребоваться специальные кабели.Иллюстрацией такого использования и особых условий, которые должны быть соблюдены, являются кабели для использования на сталелитейных заводах и котельных (высокая температура), на мобильном оборудовании (вибрация и чрезмерное изгибание), на химических предприятиях (коррозия), для подводных лодок и шахт (механическое злоупотребление), вблизи ядерных реакторов (высокая радиация) и на искусственных спутниках (перепады давления).

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как по функциям, так и по конструкции.Силовые кабели предназначены для высоких напряжений и сильноточных нагрузок, тогда как напряжение и ток в кабеле связи небольшие. Силовые кабели работают на постоянном или низкочастотном переменном токе, а коммуникационные кабели работают на более высоких частотах. Силовой кабель обычно имеет не более трех проводов, каждый из которых может иметь диаметр 1 дюйм (2,5 см) или более; телефонный кабель может иметь несколько тысяч проводников, диаметр каждого из которых составляет менее 0,05 дюйма (0,125 см).

Защитные покрытия для кабелей электросвязи аналогичны защитным покрытиям для кабелей электроснабжения. Обычно они состоят из трубки из алюминия или свинцового сплава или комбинации металлических полос и термопластических материалов. Изоляция телефонного кабеля состоит из сухой целлюлозы (в виде бумажной ленты, обернутой вокруг проводника, или бумажной массы, нанесенной на проводник) или полиэтилена. Толщина изоляции составляет несколько сотых дюйма или меньше. Коаксиальный кабель, который впервые получил широкое распространение во время Второй мировой войны, представляет собой двухжильный кабель, в котором один из проводников имеет форму трубки, а другой (меньшего размера, но также круглого сечения) поддерживается с минимальным твердой изоляции в центре трубы.Некоторые из этих коаксиальных блоков могут быть собраны в общей оболочке или оболочке.

Строительство длинных подводных кабелей для телефонной или телеграфной связи несколько отличается от того, что обсуждалось ранее. Трансатлантический кабель для телеграфа был впервые построен в 1858 г., а для телефона — в 1956 г .; оптоволоконный кабель впервые прошел через Атлантический океан в 1988 году. См. также подводный кабель .

Волоконно-оптические телекоммуникационные кабели

Наблюдайте за прокладкой подводного оптоволоконного кабеля у морского дна Крита для улучшения глобальной связи.

Морское дно Крита подготовлено для прокладки подводного оптоволоконного кабеля.

Contunico © ZDF Enterprises GmbH, Майнц См. Все видеоролики к этой статье

Кабели из оптических волокон впервые были введены в эксплуатацию в середине 1970-х годов. В оптоволоконном кабеле световые сигналы передаются через тонкие волокна из пластика или стекла от светодиодов или полупроводниковых лазеров посредством внутреннего отражения. Преимущества волоконно-оптических кабелей перед обычными коаксиальными кабелями включают низкую стоимость материала, высокую пропускную способность, низкое затухание сигнала, безопасность данных, химическую стабильность и невосприимчивость к электромагнитным помехам.

оптоволокно

Световой луч, проходящий через оптическое волокно.

Британская энциклопедия, Inc.

Как и другие типы кабелей, оптоволоконные кабели разработаны и изолированы для различных применений на суше, под землей, над землей и под водой. Такие кабели обычно состоят из сердечника, заключенного в ряд защитных слоев. Жила кабеля содержит один сплошной или скрученный центральный силовой элемент, окруженный оптическими волокнами; они либо свободно размещаются в жесткой трубке с сердечником, либо плотно упаковываются в мягкую гибкую внешнюю оболочку.

Количество и тип защитных слоев, окружающих жилу, зависят от использования, для которого предназначен кабель. Как правило, сердцевина покрыта слоем меди для улучшения проводимости на больших расстояниях, за которым следует материал (например, алюминиевая фольга), блокирующий проникновение воды в волокна. Стальная проволока или пряди добавляются для прочности на разрыв, а затем весь кабель оборачивается полиэтиленовой оболочкой или оболочкой для устойчивости. См. Также волоконная оптика.

Последняя редакция и обновление этой статьи выполняла Эми Тикканен, менеджер по исправительным учреждениям.

Узнайте больше в этих связанных статьях Britannica:

• средства связи: оптоволоконные каналы

  Оптоволоконные кабели заменяют кабели из медных проводов как в приложениях для дальней связи, таких как фидерные и магистральные части телефонных и кабельных телевизионных контуров, так и в приложениях для малых расстояний, таких как локальные вычислительные сети (ЛВС) для компьютеров и домашних сетей. телефон, телевидение и услуги передачи данных.Например,…

• Уильям Томсон, барон Кельвин: Ранние годы

  … возможность прокладки трансатлантического кабеля изменила направление его профессиональной деятельности. Его работа над проектом началась в 1854 году, когда Стокс, пожизненный корреспондент по научным вопросам, попросил теоретического объяснения очевидной задержки электрического тока, проходящего по длинному кабелю.В своем ответе…

• Сэр Чарльз Тилстон Брайт

  … второй и третий атлантические кабели 1865 и 1866 годов. Впоследствии он руководил прокладкой подводных кабелей в нескольких других регионах.…

Стандарты цветов электрической проводки — разъемы фазы 3

Цвета электрических проводов для трехфазных электрических приложений стандартизированы, чтобы помочь идентифицировать отдельные фазы проводов.Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:
— Международные цвета проводки
— Европейские стандарты цвета проводов
— Старые и новые цвета проводки в Великобритании

Электропитание с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для идентификации различных линий электропередач в разных страны.В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

В марте 2006 года правительство Соединенного Королевства внесло поправку в британский стандарт BS 7671 (Требования к электрическому оборудованию), в результате изменение цветовой кодировки электрических кабелей считалось одним из самых значительных изменений для электротехнической промышленности в России. современная история.В правилах электромонтажа внесены изменения, чтобы согласовать цвета проводов в Великобритании с цветами европейских кабелей для единообразия и во избежание путаницы. В старых цветовых кодах кабельных вилок не учитывалось правильное чередование фаз, поэтому большая часть Европы в настоящее время соблюдает цветовые коды проводки IEC (Международной электротехнической комиссии) для цепей переменного тока

В 1977 году CENELEC опубликовал Гармонизированный документ 324 S1, охватывающий идентификацию изолированных и голые проводники по цветам. В 1999 году стало очевидно, что новый европейский стандарт для проводов и цветов кабелей означает, что Великобритании придется изменить цвета фиксированных изоляторов проводов.В результате старые британские цвета проводки потребовали заменить красный провод под напряжением и черный нейтральный провод.

9372-903 синим нейтральным проводом.
— Старый красный цвет провода под напряжением в Великобритании был заменен коричневым проводом под напряжением.
— Заземляющие провода Великобритании идентифицируются зелеными и желтыми проводами заземления.

Соединенное Королевство теперь следует цветовой кодировке кабеля переменного тока стандарта BS 7671 IEC. Стандарты цвета фиксированной проводки Великобритании теперь универсальны в Европе, как и схемы проводки socapex, аналогично это будет отражено на разъемах питания с цветовой кодировкой. Электроснабжение существующих домашних сетей необходимо проверять на наличие старых проводов, так как это может представлять значительную опасность. Бытовые вилки можно подключать тремя изолированными проводами.

Цвета трехфазных силовых кабелей для Европы и Новой Великобритании

Силовые кабели в Европе и Великобритании идентифицируются по стандартной цветовой кодировке силовых кабелей.

Какого цвета кабель заземления в Великобритании?

Заземление в Великобритании и Европе цвет провода кабеля — зеленый .

Какого цвета нейтральный кабель Великобритании?

Кабель нейтрали в Великобритании и Европе, цвет — синий .

Какого цвета провод под напряжением?

Цвета кабеля под напряжением в Великобритании и Европе: коричневый .

Электричество, протекающее по проводам, изнашивает провода? | Ребята из науки

Изнашивает ли провода электричество, протекающее по проводам, то есть теряют ли провода массу после прохождения через них электричества?

Май 2002

Практически все, о чем мы знаем в повседневной жизни, изнашивается. Кажется естественным для кого-то задаться вопросом, изнашиваются ли провода, по которым проходит электричество, по мере прохождения через них электричества.

Чтобы ответить на этот вопрос, сначала представьте провод как канал, по которому что-то протекает. Если канал абсолютно заполнен, всякий раз, когда некоторое количество материала течет с одного конца, равное количество материала должно вытекать с другого конца. Так обстоит дело с электричеством. Материал, протекающий по проводам, несущим электричество, — это электроны, и когда определенное количество электронов течет в провод, такое же количество должно вытекать. Проволока — это просто путь, по которому движутся электроны.

Провода изготовлены из металлов, которые являются проводниками.В проводниках есть электроны, которые довольно свободно перемещаются. Электрический ток (электричество) — это поток или движение этих электронов по проводнику. Величина протекающего тока указывается в единицах, называемых амперами. Эти электроны вынуждены двигаться из-за разницы электрических потенциалов между двумя точками провода. Эта разность потенциалов может быть создана батареей, генератором, солнечным элементом или подобным устройством и выражается в единицах, называемых вольтами.

Рассмотрим провод, подключенный к клеммам аккумулятора с заданной разностью потенциалов (напряжением).Разность потенциалов, создаваемая батареей, заставляет электроны двигаться в одном конце провода и выходить из другого в равных количествах. Представьте себе трубу диаметром с мрамор, наполненную мрамором. Если вы толкнете шарик в один конец, шарик должен выйти из другого конца. Так обстоит дело с проволокой. По мере того как электроны движутся по одному концу провода, равное количество электронов выходит из другого конца. Во время нормального протекания тока в проводе ничего не создается и не теряется. После прохождения электричества остается столько же проводов, сколько было раньше.

Теперь может возникнуть ситуация, когда через провод протекает необычно большой ток. В этом случае электроны, сталкивающиеся с атомами в проволоке, создают тепло и повышают температуру проволоки. Если через провод пропускается достаточный ток, температура может стать достаточно высокой, чтобы расплавить провод. При таких высоких температурах некоторые материалы могут испаряться или окисляться с поверхности. Так обстоит дело с нитью накаливания лампочки, крошечной вольфрамовой проволокой, которая светится при больших токах.Таким образом, нить накаливания испаряется, и темный осадок часто можно увидеть на верхней части колбы.

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Старый цвет	Новый цвет
Live Red	Live Brown
Нейтральный черный	Нейтральный Синий черный
