Кабель мкэш: Характеристики, Расшифровка, Сечения по ГОСТ

Содержание

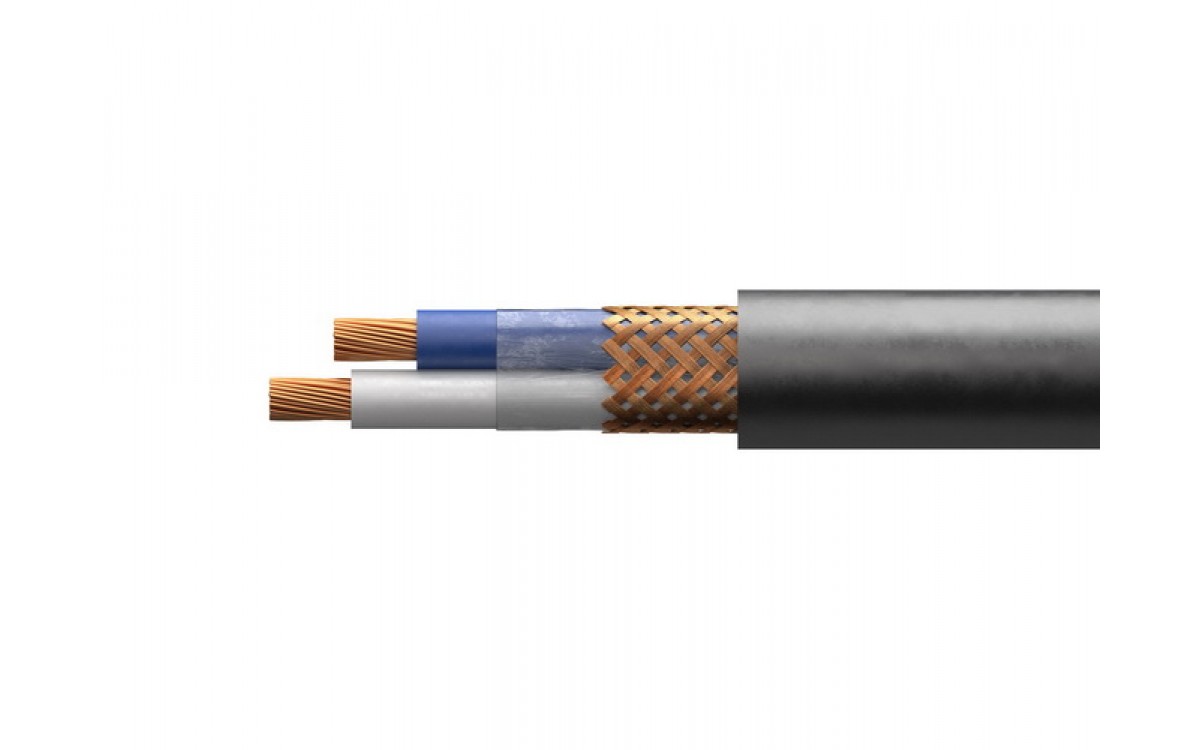

Кабель монтажный МКЭШ

Кабели монтажные многожильные, предназначены для фиксированного внутриприборного и межприборного монтажа приборов и аппаратов, соединения электронной и электрической аппаратуры и приборов, монтажа АТС и коммуникационных аппаратов, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В и температуре окружающей среды от -40°С до +60°С.


токопроводящая жила — медная, луженая многопроволочная, 5 класса по ГОСТ 22483-77.
изоляция — поливинилхлоридный пластикат.
скрутка — изолированные жилы скручены в кабель. в каждом повиве две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.
экран — из медной проволоки диаметром не более 20% (для марки мкэш). коэффициент поверхностной плотности экрана не менее 65%.
оболочка — поливинилхлоридный пластикат.
количество жил — 2,3,5,7,10,14.
сечение жил, мм² — 0,35; 0,5; 0,75.


срок службы — 15 лет.


Номенклатура кабеля марки МКЭШ:

МКЭШ 2х0,35

МКЭШ 2х0,5

МКЭШ 2х0,75

МКЭШ 3х0,35

МКЭШ 3х0,5

МКЭШ 3х0,75

МКЭШ 5х0,35

МКЭШ 5х0,5

МКЭШ 5х0,75

МКЭШ 7х0,35

МКЭШ 7х0,5

МКЭШ 7х0,75

МКЭШ 10х0,35

МКЭШ 10х0,5

МКЭШ 10х0,75

МКЭШ 14х0,35

МКЭШ 14х0,5

МКЭШ 14х0,75

Основные конструктивные параметры кабеля — МКЭШ

число жилМаксимальный наружный диаметр, ммРасчетная масса 1 км кабеля, кг
0,35 мм²0,50 мм²0,75 мм²0,35 мм²0,50 мм²0,75 мм²
27,57,88,3616880
37,78,08,5647386
59,09,510,097110130
79,610,010,8113132 160
1012,413,014,0158180227
1413,213,915,0190219280

КАБЕЛЬ МКЭШ 3Х0,75: описание, цена, отзывы


Выберите необходимые аксессуары

Документация и материалы

Выберите модификацию



Применяется для подсоединения к вторичным приборам термопреобразователей сопротивления ДТС.

С ДТС моделей хх4 используется для удлинения кабельного вывода, с ДТС моделей хх5 поставляется отдельно.

Кабели к ДТСхх4 (поставляются только в составе ДТС в качестве кабельного вывода)

МГТФЭ 3×0,12



1 — токопроводящие жилы

(медная луженая проволока)

2 — изоляция (фторопласт)

3 — экран (медная луженая проволока)

174,4

3×0,12

2- или 3-проводная

2,5

МГТФЭ 4×0,12

4×0,12

4-проводная

МГТФЭС 3×0,12

1 — токопроводящие жилы

(медная луженая проволока)

2 — изоляция (фторопласт)

3 — экран (медная луженая проволока)

4 — оболочка (силикон)

3×0,12

2- или 3-проводная

4,0

МГТФЭС 4×0,12

4×0,12

4-проводная

Кабели к ДТСхх5 (поставляются отдельно)

МКЭШ 3×0,35



1 — токопроводящие жилы

(медная луженая проволока)

2 — изоляция (ПВХ пластикат)

3 — экран (медная проволока)

54,2

3×0,35

2- или 3-проводная

7,7

МКЭШ 3×0,5

40,7

3×0,5

8,0

МКЭШ 3×0,75

25,2

3×0,75

8,5

МКЭШ 5×0,75

25,2

5×0,75

4-проводная

10,0

МКШ 3×0,35



1 — токопроводящие жилы

(медная луженая проволока)

2 — изоляция (ПВХ пластикат)

3 — оболочка (ПВХ пластикат)

54,2

3×0,35

2- или 3-проводная

6,9

МКШ 3×0,5

40,7

3×0,5

7,2

МКШ 3×0,75

25,2

3×0,75

7,7

При выборе типа кабеля к термопреобразователю сопротивления необходимо учитывать, что сопротивление линии связи прибора с датчиком не должно превышать 15 Ом.

до 20 м

0,35 мм2

20…50 м

0,5 мм2

50…100 м

0,75 мм2


Отзывы покупателей

Похожие товары

Недавно просмотренные

Кабель МКЭШ

Кабели монтажные многожильные, предназначены для фиксированного внутриприборного и межприборного монтажа приборов и аппаратов, соединения электронной и электрической аппаратуры и приборов, монтажа АТС и коммуникационных аппаратов, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В и температуре окружающей среды от -40°С до +60°С.

токопроводящая жила

 — медная, луженая многопроволочная, 5 класса по ГОСТ 22483-77.
изоляция — поливинилхлоридный пластикат.
скрутка — изолированные жилы скручены в кабель. в каждом повиве две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.
экран — из медной проволоки диаметром не более 20% (для марки мкэш). коэффициент поверхностной плотности экрана не менее 65%.
оболочка — поливинилхлоридный пластикат.
количество жил — 2,3,5,7,10,14.
сечение жил, мм² — 0,35; 0,5; 0,75.
срок службы — 15 лет.

ЦЕНА наименование.

Наименование  Цена с НДС Ед.изм
КММ 3*0.35  кабель 20,12р. м
КММ 4*0.35  кабель 24,06р. м
КММ 5*0.
35 кабель
28,76р. м
КММ 7*0.35  кабель 36,76р. м
КММ 9*0.35  кабель 44,56р. м
МГШВ-0.12  провод 0,65р. м
МГШВ-0.14  провод 0,65р. м
МГШВ-0.35  провод 2,71р. м
МГШВ-0.5   провод 3,64р. м
МГШВ-0.75   провод 5,17р. м
МГШВ-1     провод 6,71р. м
МГШВ-1.5   провод 9,84р. м
МГШВэ-0.35 провод 8,00р. м
МГШВэ-0.5  провод 8,72р. м
МГШВэ-0.75  провод 11,55р. м
МКШ  2*0. 35 кабель 8,76р. м
МКШ  3*0.35 кабель 11,79р. м
МКШ  5*0.35 кабель 18,17р. м
МКШ  5*0.75 кабель 32,41р. м
МКШ  7*0.75 кабель 35,65р. м
МКЭШ  2*0.35 кабель 16,67р. м
МКЭШ  3*0.35 кабель 20,01р. м
МКЭШ  3*0.75 кабель 29,49р. м
МКЭШ  5*0.35 кабель 28,61р. м
МКЭШ  5*0.75 кабель 42,48р. м
МКЭШ  7*0.35   кабель 35,54р. м
НВ -0.2  4   600  провод (уп.1000м) ЭКЗ 1,50р. м
НВ -0.35  4   600  белый провод(уп. 1000м) ЭКЗ 2,27р. м
НВ -0.35  4   600 желтый провод(уп.1000м) ЭКЗ 2,27р. м
НВ -0.35  4   600 красный провод(уп.1000м) ЭКЗ 2,27р. м
НВ -0.35  4   600 синий провод(уп.1000м) ЭКЗ 2,27р. м
НВ -0.35  4   600 черный провод(уп.1000м) ЭКЗ 2,27р. м
НВ -0.35  4  1000 провод(уп.1000м) ЭКЗ 2,38р. м
НВ -0.5  4   600   провод(уп.1000м) ЭКЗ 3,23р. м
НВ -0.5  4   600  ж/з провод(уп.1000м) ЭКЗ 3,23р. м
НВ -0.5  4   600  зеленый провод(уп.1000м) ЭКЗ 3,23р. м
НВ -0.5  4   600  красный провод(уп.1000м) ЭКЗ 3,23р. м
НВ -0. 5  4   600  синий провод(уп.1000м) ЭКЗ 3,23р. м
НВ -0.5  4   600  черный провод(уп.1000м) ЭКЗ 3,23р. м
НВ- 0.5  4  1000 белый провод (уп.1000м) ЭКЗ 3,34р. м
НВ -0.75  4   600   провод(уп.500м) ЭКЗ 4,61р. м
НВ -0.75  4   600  красный провод(уп.500м) ЭКЗ 4,61р. м
НВ -0.75  4   600  синий провод(уп.500м) ЭКЗ 4,61р. м
НВ -0.75  4   600  черный провод(уп.500м) ЭКЗ 4,61р. м
НВ- 0.75  4  1000 белый провод (уп.500м) ЭКЗ 4,74р. м
НВ -1,0  4   600 белый провод (уп.500м) ЭКЗ 6,15р. м
НВ- 1,0  4  1000 белый провод (уп.500м) ЭКЗ 6,29р. м
НВ -1,5  4   600 красный провод (уп.500м) ЭКЗ 8,73р. м
НВ -1,5  4   600 синий провод (уп.500м) ЭКЗ 8,73р. м
НВ -1,5  4   600 черный провод (уп.500м) ЭКЗ 8,73р. м
НВ-0.75  3  600  провод(уп.500м) ЭКЗ 4,85р. м
НВ-1,0  3  600  провод(уп.500м) ЭКЗ 5,62р. м

Основные конструктивные параметры кабеля — МКЭШ

число жил Максимальный наружный диаметр, мм Расчетная масса 1 км кабеля, кг
0,35 мм² 0,50 мм² 0,75 мм² 0,35 мм² 0,50 мм² 0,75 мм²
2 7,5 7,8 8,3 61 68 80
3 7,7 8,0 8,5 64 73 86
5 9,0 9,5 10,0 97 110 130
7 9,6 10,0 10,8 113 132 160
10 12,4 13,0 14,0 158 180 227
14 13,2 13,9 15,0 190 219 280
