Bluetooth-осциллографы для Android: мобильная диагностика электроники

Bluetooth-осциллографы для Android представляют собой инновационные устройства, позволяющие превратить смартфон или планшет в полноценный измерительный прибор. Они обеспечивают удобство и мобильность при проведении электрических измерений и диагностике электроники.

Основные преимущества Bluetooth-осциллографов для Android:

Портативность и компактность
Беспроводное подключение к мобильному устройству
Использование сенсорного экрана смартфона для управления
Возможность сохранения и передачи данных
Низкая стоимость по сравнению с традиционными осциллографами

Эти устройства позволяют визуализировать электрические сигналы, измерять напряжение, ток, частоту и другие параметры. Они находят применение при ремонте и отладке электронной техники, в образовательных целях, а также для хобби и DIY-проектов.

Функциональные возможности мобильных осциллографов на базе Android

Современные Bluetooth-осциллографы для Android обладают широким набором функций, сравнимым с возможностями профессиональных настольных приборов. Основные возможности включают:

Отображение формы сигнала в реальном времени
Измерение напряжения, частоты, временных интервалов
Различные режимы синхронизации (автоматический, нормальный, ждущий)
Курсорные измерения
Математические функции обработки сигналов
Сохранение и экспорт данных
Анализ спектра сигнала (БПФ)

Многие модели также поддерживают декодирование цифровых протоколов, таких как I2C, SPI, UART, что расширяет возможности анализа сложных цифровых систем.

Выбор оптимального Bluetooth-осциллографа для Android

При выборе Bluetooth-осциллографа для Android следует обратить внимание на следующие ключевые параметры:

Полоса пропускания — определяет максимальную частоту измеряемого сигнала
Частота дискретизации — влияет на точность отображения быстроизменяющихся сигналов
Разрядность АЦП — определяет точность измерения напряжения
Объем памяти — позволяет захватывать длинные сигналы
Количество каналов — для одновременного анализа нескольких сигналов
Поддерживаемые протоколы декодирования
Совместимость с различными версиями Android

Важно также учитывать эргономику устройства, качество программного обеспечения и техническую поддержку производителя.

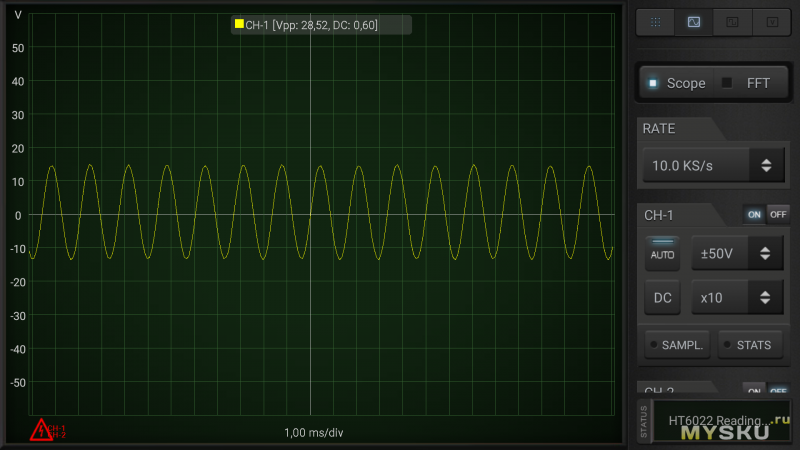

Особенности использования смартфона в качестве осциллографа

Превращение смартфона в осциллограф имеет ряд уникальных особенностей:

Интуитивно понятный интерфейс на сенсорном экране
Возможность масштабирования и прокрутки сигнала жестами

Быстрое переключение между различными режимами измерений
Удобство сохранения и передачи результатов измерений
Возможность удаленного мониторинга через интернет

Однако следует помнить о некоторых ограничениях, таких как зависимость от заряда батареи смартфона и возможные помехи от других беспроводных устройств.

Применение Bluetooth-осциллографов для Android в различных областях

Bluetooth-осциллографы для Android находят применение в различных сферах:

Образование — наглядная демонстрация электрических процессов
Хобби и DIY — отладка самодельных электронных устройств
Автомобильная диагностика — анализ сигналов датчиков и электронных систем
Промышленное обслуживание — быстрая диагностика оборудования на месте
Научные исследования — мобильные измерения в полевых условиях

Их портативность и простота использования делают эти устройства незаменимыми в ситуациях, где применение традиционных осциллографов затруднено или нецелесообразно.

Сравнение Bluetooth-осциллографов для Android с традиционными моделями

Сравнивая Bluetooth-осциллографы для Android с традиционными настольными моделями, можно выделить следующие аспекты:

Параметр	Bluetooth-осциллограф	Традиционный осциллограф
Мобильность	Высокая	Низкая
Автономность	Зависит от смартфона	Обычно высокая
Функциональность	Ограниченная	Широкая
Точность измерений	Средняя	Высокая
Удобство интерфейса	Высокое (сенсорный экран)	Среднее (физические кнопки)
Стоимость	Низкая	Высокая

Выбор между этими типами осциллографов зависит от конкретных задач и условий использования.

Перспективы развития мобильных осциллографов на базе Android

Технология мобильных осциллографов на базе Android продолжает активно развиваться. Основные тенденции включают:

Повышение частоты дискретизации и разрядности АЦП
Расширение функциональности программного обеспечения
Интеграция с облачными сервисами для хранения и анализа данных
Улучшение энергоэффективности и автономности работы
Добавление возможностей искусственного интеллекта для автоматической диагностики

Ожидается, что в будущем эти устройства станут еще более компактными, функциональными и доступными, что сделает их неотъемлемой частью инструментария современного инженера-электронщика.

Ключевые модели Bluetooth-осциллографов для Android на рынке

На рынке представлено несколько популярных моделей Bluetooth-осциллографов для Android:

OSC482M / C520M — двухканальный осциллограф с полосой 20 МГц и выборкой 50 МВ/с

AR-Oscilloscope — компактный осциллограф с возможностью анализа аудиосигналов
Hantek iDSO1070A — портативный осциллограф с полосой пропускания 70 МГц
Digilent Analog Discovery 2 — многофункциональный USB-осциллограф с возможностями логического анализатора
Keysight U1600 Series — профессиональные ручные осциллографы с поддержкой Android

Каждая из этих моделей имеет свои уникальные особенности и преимущества, подходящие для различных задач и уровней пользователей.

Практические советы по использованию Bluetooth-осциллографов для Android

Для эффективного использования Bluetooth-осциллографа с Android-устройством рекомендуется следовать нескольким практическим советам:

Убедитесь, что ваше Android-устройство совместимо с выбранным осциллографом
Установите последнюю версию программного обеспечения для осциллографа
Перед началом измерений проведите калибровку осциллографа
Используйте качественные пробники для точных измерений
Следите за уровнем заряда батареи смартфона во время длительных измерений

Регулярно обновляйте прошивку осциллографа для получения новых функций и исправления ошибок
Изучите документацию и обучающие материалы для максимально эффективного использования всех возможностей устройства

Соблюдение этих рекомендаций поможет обеспечить надежную и точную работу вашего мобильного осциллографа.

Интеграция Bluetooth-осциллографов с другими измерительными приборами

Современные Bluetooth-осциллографы для Android часто интегрируются с другими измерительными приборами, создавая комплексные системы диагностики. Это может включать:

Логические анализаторы для анализа цифровых сигналов
Генераторы сигналов для создания тестовых воздействий
Анализаторы спектра для частотного анализа
Мультиметры для точных измерений напряжения и тока

Такая интеграция позволяет создавать мощные портативные лаборатории, способные решать широкий спектр задач в области электроники и электротехники.

Особенности программного обеспечения для Bluetooth-осциллографов на Android

Программное обеспечение играет ключевую роль в функциональности Bluetooth-осциллографов для Android. Основные особенности современных приложений включают:

Интуитивно понятный пользовательский интерфейс, оптимизированный для сенсорного управления
Расширенные возможности анализа сигналов, включая математические функции и БПФ
Поддержка различных режимов отображения (XY-режим, персистенция)
Возможность настройки пользовательских измерений и триггеров
Экспорт данных в различных форматах для дальнейшего анализа
Интеграция с облачными сервисами для хранения и обмена результатами измерений

Многие производители регулярно обновляют свое программное обеспечение, добавляя новые функции и улучшая производительность.

C520M USB-осциллограф 2 х 20МГц, Android

OSC482M (C520M) — виртуальный двухканальный USB-осциллограф с возможностью управления посредством Android-cмартфона, обладает полосой 20 МГц, выборкой 50 МВ/с, памятью до 5М точек, функциями декодирования сигналов на шинах I2C, RS232, RS484, CAN.

Модельный ряд серии осциллографов OSC482 / C520:

OSC482 / C520 — USB-осциллограф 20МГц

OSC482M / C520M — USB-осциллограф 20МГц с возможностью управления через Android смартфон.

OSC482X / C520X — USB-осциллограф 20МГц+ генератор 13МГц + логический анализатор 4-х канальный

OSC2002 / C550 — USB-осциллограф 50МГц.

Особенности виртуального осциллографа OSC482M / C520M:

• Разрешение АЦП: 8 бит – 13 бит

• Поддержка: Windows XP, Win 7, Win 8. 1, Win10 (32 bit и 64 bit).

• Максимальное входное напряжение (DC + AC peak): ±60.0В (x1), ±600.0В (x10)

• Режим измерений, курсорные измерения, автоматические измерения

• Расширенный объём памяти: 5 М точек

• Анализатор спектра (БПФ): до 16k точек

• Встроенный DDS-генератор произвольных форм сигналов, и логический анализатор (только в модели OSC482X / C520X)

• Управление посредством Android- смартфона (только в модель OSC482M / C520M).

Купить виртуальный осциллограф OSC482M (C520M) можете в нашем интернет магазине cityset.com.ua.

>> Cкачать программное обеспечение и руководтство пользователя OSC482M / C520M (.rar)

Технические характеристики USB-осциллографа OSC482M / C520M:

• Количество каналов / полоса:

20 МГц

• Импеданс аналоговых каналов: 1 МОм, 25 пФ

• Режимы входа: открытый DC, закрытый АС, заземление

• Диапазон измерения напряжения: 20 мВ – 2 В/дел.

• Диапазон временной развёртки: 50 нс – 2,0 с/дел.

• Скорость выборки АЦП / разрядность: 50 МВ/с / 8 -13 бит

• Объем памяти: 512 точек, разрешение: ≤1 нс/дел.
1k точек, разрешение: 4 нс/дел.
2k точек, разрешение: 20 нс/дел.
32k точек, разрешение: 0.2 мкс — 5 мкс/дел.
64k точек, разрешение: 10 мс/дел.
256k точек, разрешение: 100 мс/дел.
512k точек, разрешение: 200 мс/дел.
1M точек, разрешение: 0.5 с/дел.
2M точек, разрешение: 1 с/дел.
5M точек, разрешение: 2 с/дел.

• Режим синхронизации: авто / норм / ждущий

• Условия захвата: фронт, нарастающий фронт, ниспадающий фронт

• Декодирование: I2C, RS232, RS484, CAN.

• Габариты: 153(L) x 93(W) x 23(H) мм, масса: 198 гр.

Стандартная комплектация осциллографа OSC482M (C520M):

• Виртуальный осциллограф OSC482M (C520M) — 1 шт. • Пробники осциллографические c делителем 1:1 / 1:10 — 2 шт. • Кабель USB — 1 шт. • Программное обеспечение, CD-диск — 1 шт. • Руководство пользователя — 1 шт. • Гарантийный талон — 12 месяцев.

В случае имеющихся вопросов относительно функциональных возможностей, просьба обратится к нашему техническому специалисту по указанным выше телефонам.

OsciPrime | F-Droid — Free and Open Source Android App Repository

Measure the microphone audio input as well as a USB Oscilloscope on sale from
the website.

Версии

Можно выбрать загрузку приложения в виде APK (доступно по ссылкам ниже), однако следует помнить, что при такой установке вы не сможете получать уведомления об обновлениях, и что это менее безопасный способ скачивания. Советуем установить приложение F-Droid и использовать его.

Скачать F-Droid

Этой версии требуется Android 2.3.3 или выше.

Собрано и подписано F-Droid, и точно соответствует исходному коду из архива.
Разрешения
- запись аудио

  Когда приложение используется, оно может записывать аудио с помощью микрофона.
- изменение или удаление данных на общем накопителе

  Приложение сможет записывать данные на общий накопитель.
- неограниченный доступ к Интернету

  Приложение сможет создавать сетевые сокеты и использовать различные сетевые протоколы. Так как браузер и другие приложения обеспечивают средства для отправки данных в Интернет, это разрешение необязательно для отправки данных в Интернет.
- просмотр данных на общем накопителе

  Приложение сможет считывать данные с общего накопителя.
Скачать APK 1.2 MiB Подпись PGP | Журнал сборки
Этой версии требуется Android 2.3.3 или выше.

Собрано и подписано F-Droid, и точно соответствует исходному коду из архива.
Разрешения
- запись аудио

  Когда приложение используется, оно может записывать аудио с помощью микрофона.
- изменение или удаление данных на общем накопителе

  Приложение сможет записывать данные на общий накопитель.
- неограниченный доступ к Интернету

  Приложение сможет создавать сетевые сокеты и использовать различные сетевые протоколы. Так как браузер и другие приложения обеспечивают средства для отправки данных в Интернет, это разрешение необязательно для отправки данных в Интернет.
- просмотр данных на общем накопителе

  Приложение сможет считывать данные с общего накопителя.
Скачать APK 1.2 MiB Подпись PGP | Журнал сборки

ar-oscilloscope.com|Беспроводной осциллограф|логический анализатор|анализатор спектра|портативный осциллограф|осциллограф bluetooth|осциллограф android|ручной| AR-Oscilloscope

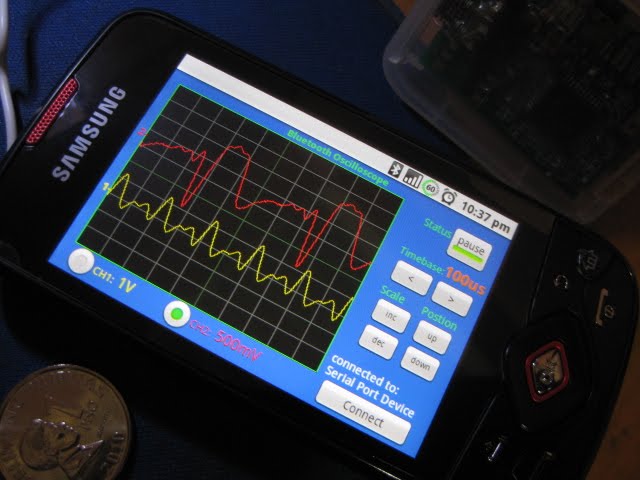

Bluetooth-осциллограф Android.
Его можно использовать с любым мобильным устройством с системой Android через Bluetooth. Это означает, что нет никакого проводного соединения с телефоном или планшетом, что может гарантировать безопасность вашего мобильного устройства, а также портативность.
Осциллограф является наиболее часто используемым и наиболее гибким прибором для электрических измерений. Он визуализирует зависимость электрического потенциала от времени, предоставляя гораздо больше информации, чем другие методы измерения потенциала и тока. С помощью осциллографа можно прямо или косвенно измерить следующие величины: постоянное напряжение, переменное напряжение, постоянный ток, переменный ток, время, временная задержка, фаза, разность фаз, частота для просмотра сигналов в реальном времени, выполнения измерений.

Скриншоты

Видео

Преимущества

Мобильность
Использование возможностей сенсорного экрана для управления приложением;
Простой в использовании, интуитивно понятный.

Характеристики

Отображение формы аудиосигнала, снятого с микрофона;
Форма сигнала акселерометра, x y z;
Демонстрационный режим;
Измерение: частота, мин./макс., пик-пик;
Курсоры — линии, которые можно перемещать по экрану для измерения временного интервала между двумя точками,
или разница между двумя напряжениями;
Типы запуска: автоматический, нормальный и одиночный;
БПФ для микрофонного входа;
Показывает уровень заряда батареи удаленного устройства;
Показывает информацию об уровне срабатывания;
Сохранение снимков экрана с вашего прибора на мобильное устройство;
Сохранить данные сигнала в файл в формате csv;

Декодеры протоколов:

SPI
I2C
Угадать битрейт
УАПП 9y, exp, ln, log, abs
Тригонометрические функции: sin, cos, tan, asin, acos, atan
Дополнительные операнды: PI, T (время)
Пример математики: exp(-t*125)*sin(2*pi*1000*t)

Управление следующими функциями

Старт/стоп/одиночный сбор данных;
Изменение времени/деления двумя пальцами;
Изменение вольт/дел двумя движениями пальцев;
Включение/выключение каналов;
Горизонтальное положение сигнала на экране;
Выберите тип/уровень триггера;
Масштабирование экрана;
Полноэкранный режим;
Двойным щелчком установить триггер на нулевой уровень;
Время блокировки/изменение деления;
Блокировка смены вольт/дел;

Руководство пользователя

Системные требования

Android 8.
