Кабель нг расшифровка. Кабель ВВГнг: технические характеристики, маркировка и применение

Что такое кабель ВВГнг. Каковы его технические характеристики. Как расшифровывается маркировка ВВГнг. Где применяется кабель ВВГнг. Какие существуют способы прокладки кабеля ВВГнг.

Что такое силовой кабель ВВГнг

Кабель ВВГнг — это силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката пониженной горючести. Расшифровка маркировки:

• В — изоляция жил из ПВХ пластиката
• В — оболочка из ПВХ пластиката
• Г — отсутствие защитных покровов
• нг — не распространяющий горение при групповой прокладке

Кабель ВВГнг применяется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц.

Технические характеристики кабеля ВВГнг

Основные технические характеристики кабеля ВВГнг:

• Номинальное напряжение: 0,66 и 1 кВ
• Число жил: от 1 до 5
• Сечение жил: от 1,5 до 240 мм²
• Температура эксплуатации: от -50°C до +50°C
• Срок службы: не менее 30 лет
• Минимальный радиус изгиба: 7,5 наружных диаметров кабеля

Какую максимальную температуру нагрева жил допускает кабель ВВГнг? Длительно допустимая температура нагрева жил составляет 70°C, при коротком замыкании допускается нагрев до 160°C в течение 5 секунд.

Конструкция кабеля ВВГнг

Конструкция кабеля ВВГнг включает следующие элементы:

1. Токопроводящая жила — медная, однопроволочная или многопроволочная
2. Изоляция жил — из ПВХ пластиката
3. Заполнение — из ПВХ пластиката пониженной горючести (для многожильных кабелей)
4. Оболочка — из ПВХ пластиката пониженной горючести

Какие бывают виды исполнения жил в кабеле ВВГнг? Жилы могут быть круглыми или секторными (сегментными) по форме. По гибкости различают жилы классов 1 (жесткие) и 2 (гибкие).

Маркировка кабеля ВВГнг

В маркировке кабеля ВВГнг зашифрована важная информация о его характеристиках:

• ВВГ — кабель с медными жилами, изоляцией и оболочкой из ПВХ пластиката
• нг — не распространяет горение при групповой прокладке
• (А) — категория А по нераспространению горения
• LS — пониженное дымо- и газовыделение
• -ХЛ — холодостойкое исполнение
• 3х2,5 — 3 жилы сечением 2,5 мм² каждая

Как расшифровывается маркировка ВВГнг-LS? Это кабель с медными жилами, изоляцией и оболочкой из ПВХ пластиката, не распространяющий горение, с пониженным дымо- и газовыделением.

Область применения кабеля ВВГнг

Кабель ВВГнг широко применяется в следующих областях:

• Прокладка силовых и осветительных сетей в жилых и общественных зданиях
• Монтаж электропроводки в производственных помещениях
• Прокладка кабельных линий на открытом воздухе
• Прокладка в кабельных сооружениях и производственных помещениях
• Монтаж электроустановок и подключение электрооборудования

Где запрещено использовать кабель ВВГнг? Его нельзя применять для прокладки в земле, в особо сырых помещениях, в химически активных средах, разрушающих оболочку кабеля.

Способы прокладки кабеля ВВГнг

Существуют следующие основные способы прокладки кабеля ВВГнг:

1. Открытая прокладка — по поверхности стен, потолков, на лотках и в коробах
2. Скрытая прокладка — в штробах, пустотах строительных конструкций, в трубах
3. Прокладка на тросе — при помощи несущего троса между опорами
4. Прокладка в кабельных каналах — в специальных кабельных конструкциях

Какой минимальный радиус изгиба допустим при прокладке ВВГнг? Минимальный радиус изгиба при прокладке и монтаже составляет 7,5 наружных диаметров кабеля для многожильных кабелей.

Преимущества кабеля ВВГнг

Основные преимущества кабеля ВВГнг:

• Высокая пожарная безопасность за счет негорючей оболочки
• Хорошие диэлектрические свойства изоляции
• Стойкость к механическим воздействиям
• Удобство монтажа благодаря гибкости
• Длительный срок эксплуатации (не менее 30 лет)
• Доступная стоимость по сравнению с другими типами кабелей

Какое главное преимущество кабеля ВВГнг перед обычным ВВГ? Ключевое отличие — пониженная горючесть оболочки, что повышает пожарную безопасность кабельной линии.

Правила хранения и эксплуатации

При хранении и эксплуатации кабеля ВВГнг необходимо соблюдать следующие правила:

• Хранить в закрытом помещении при температуре от -50°C до +50°C
• Не допускать попадания прямых солнечных лучей
• Избегать механических повреждений оболочки
• Соблюдать минимально допустимый радиус изгиба
• Не превышать максимально допустимую температуру нагрева жил
• Проводить периодический осмотр состояния изоляции и оболочки

Какой максимальный срок хранения кабеля ВВГнг? При соблюдении правил хранения срок может достигать 10 лет в закрытом помещении.

Кабели силовые нг(А) (ВВГнг(А), ВБШнг(А))

Исполнение

Напряжение, кВ

Свойства

Сорт

Количество жил

Сечение жил

0.7500 300

Кабель ВВГнг(А)-ХЛ

Исполнение: Круглый

Свойства

Негорючий

Хладостойкие

Расшифровка кабеля ВВГнг(A)-ХЛ: В — Изоляция жил из поливинилхлоридного…

Подробнее

Негорючий

Хладостойкие

Напряжение

0.66 кВ, 1 кВ

Количество жил

1 – 5

Сечение

1.5 – 35

Подробнее

Кабель ВВГнг(А)-LSLTх

Исполнение: Круглый

Свойства

Негорючий

Низкотоксичный

С пониженным дымовыделением

Расшифровка кабеля ВВГнг(A)-LSLTx: В — изоляция жил из поливинилхлоридного…

Подробнее

Негорючий

Низкотоксичный

С пониженным дымовыделением

Напряжение

0.66 кВ, 1 кВ

Количество жил

1 – 5

Сечение

1 – 300

Подробнее

Кабель ВВГнг(А)-LS

Исполнение: Круглый

Свойства

Негорючий

С пониженным дымовыделением

Расшифровка кабеля ВВГнг(A)-LS: В — изоляция жил из поливинилхлоридного. ..

Подробнее

Негорючий

С пониженным дымовыделением

Напряжение

0.66 кВ, 1 кВ

Количество жил

1 – 5

Сечение

1 – 300

Подробнее

Кабель ВВГнг(А)-FRLSLTх

Исполнение: Круглый

Свойства

Негорючий

Низкотоксичный

Огнестойкий

С пониженным дымовыделением

Расшифровка кабеля ВВГнг(A)-FRLSLTx: В — Изоляция – из ПВХ пластиката…

Подробнее

Негорючий

Низкотоксичный

Огнестойкий

С пониженным дымовыделением

Напряжение

0.66 кВ, 1 кВ

Количество жил

1 – 5

Сечение

1 – 300

Подробнее

Кабель ВВГнг(А)-FRLS

Исполнение: Круглый

Свойства

Негорючий

Огнестойкий

С пониженным дымовыделением

Расшифровка кабеля ВВГнг(A)-FRLS: В — изоляция жил из поливинилхлоридного…

Подробнее

Негорючий

Огнестойкий

С пониженным дымовыделением

Напряжение

0. 66 кВ, 1 кВ

Количество жил

1 – 5

Сечение

0.75 – 185

Подробнее

Кабель ВВГнг(А)

Исполнение: Круглый

Свойства

Негорючий

Расшифровка кабеля ВВГнг(A): В — изоляция жил из поливинилхлоридного…

Подробнее

Негорючий

Напряжение

0.66 кВ, 1 кВ

Количество жил

1 – 5

Сечение

1 – 300

Подробнее

Кабель ВВГзнг(А)-LS

Исполнение: Круглый

Свойства

Негорючий

С пониженным дымовыделением

Расшифровка кабеля ВВГзнг(A)-LS: В — изоляция жил из ПВХ пластиката…

Подробнее

Негорючий

С пониженным дымовыделением

Напряжение

0.66 кВ, 1 кВ

Количество жил

2 – 5

Сечение

1.5 – 35

Подробнее

Кабель ВВГзнг(А)

Исполнение: Круглый

Свойства

Негорючий

Расшифровка кабеля ВВГзнг(A): В — Изоляция жил из поливинилхлоридного.

..

Подробнее

Негорючий

Напряжение

0.66 кВ, 1 кВ

Количество жил

1 – 5

Сечение

1.5 – 35

Подробнее

Кабель ВВГ-Пнг(А)-LSLTх

Исполнение: Плоский

Свойства

Негорючий

Низкотоксичный

С пониженным дымовыделением

Расшифровка кабеля ВВГ-Пнг(A)-LSLTx: В — изоляция из ПВХ пластиката…

Подробнее

Негорючий

Низкотоксичный

С пониженным дымовыделением

Напряжение

0.66 кВ

Количество жил

2 – 3

Сечение

1.5 – 6

Подробнее

Кабель ВВГ-Пнг(А)-LS

Исполнение: Плоский

Свойства

Негорючий

С пониженным дымовыделением

Расшифровка кабеля ВВГ-Пнг(A)-LSLTx: В — изоляция из ПВХ пластиката…

Подробнее

Негорючий

С пониженным дымовыделением

Напряжение

0.66 кВ, 1 кВ

Количество жил

2 – 3

Сечение

1.5 – 25

Подробнее

Как выбрать кабель?

Для того, чтобы верно выбрать силовой кабель, нужно учитывать, где он станет укладываться и в какой среде будет эксплуатироваться. В строительной практике большая часть электротехников применяют несложную формулу определения размера: сечение медного кабеля и в 1 мм2 сможет пропустить ток в 10 А либо 2.2 кВт мощности, а для 8.0 кВт потребуется 36 А. Для этих параметров хватит силового кабеля — 4 мм2. Данный подсчет наиболее правильный для модификаций, имеющие площадь сечения до 6 мм2. Для больших размеров сечений будут нужны особые таблицы по допустимым нагрузкам тока. Кроме того необходимо учитывать, что при равной нагрузке, сечение из алюминия выбирают приблизительно на 30% более, чем из меди.

Площадь круглого сечение электрожилы подсчитывается по известной формуле круга. В том случае, если в ней много проводов — то сечение равняется полной сумме площадей всех ТПЖ. Радиус одиночного проводника измеряется штангенциркулем, а тонких проводков — микрометром.

Важной характеристикой силового кабеля считается выбор материала токопроводящих жил. Они выпускаются как алюминиевыми, так и медными ТПЖ, но если есть возможность, то предпочтение отдают медным проводникам, поскольку они имеют устойчивость к коррозии, выделяются отличной электропроводностью, стабильны к деформациям и возгораниям.

Наши преимущества

Для того, чтобы верно выбрать силовой кабель, нужно учитывать, где он станет укладываться и в какой среде будет эксплуатироваться. В строительной практике большая часть электротехников применяют несложную формулу определения размера.

Для того, чтобы верно выбрать силовой кабель, нужно учитывать, где он станет укладываться и в какой среде будет эксплуатироваться. В строительной практике большая часть электротехников применяют несложную формулу определения размера.

О компании

Короткие сроки производства

Полный цикл производства продукции на территории завода

Изготовление по Техническиму Заданию заказчика с соблюдением норм ГОСТа

Наличие региональных складов с бесплатной доставкой до них

Предоставление отсрочек и скидок

Высокое качество продукции по оптимальным ценам

О компании

Сертификаты Доставка

расшифровка, технические характеристики и способы прокладки

Содержание:

Что такое силовой кабель?

Еще со школьной скамьи мы должны помнить, что электрический ток, используемый для питания всех без исключения электроприборов и техники, представляет собой упорядоченное движение заряженных частиц (электронов). Подобное явление случается повсеместно, но для использования его при нынешних масштабах необходимо создать определенные условия. В первую очередь это касается выбора формы, конструкции, веса токопроводящей среды, что позволит не только экономично передавать мощность потребителям, но еще и безопасно.

Общепринятой на сегодня является форм-фактор кабеля – многожильного проводника, заключенного в защитную изоляцию с линейным или концентрическим расположением жил. Классификация кабельной продукции происходит по разным критериям, но одним из важнейших является его функциональное предназначение. Если речь идет о необходимости передачи электрического тока промышленной частоты и напряжения, то используют силовые кабеля, например, ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п. В более узком смысле это означает соединение между собой вводного распределительного устройства (ВРУ, ГРЩ) и конечного потребителя (промышленного оборудования, бытовой техники, осветительных приборов и т. д). Характер организации соединения зависит от требуемых условий эксплуатации, веса кабеля и т. п.

Расшифровка ВВГнг

*- отсутствие буквы А означает, что токопроводящая жила – меднаяВ- изоляция из ПВХ пластикатаВ- оболочка из поливинилхлоридного пластикатаГ- отсутствие защитного покрованг- не распространяет горение при групповой прокладке(А)- класс пожарной безопасности категория A

ВВГнг-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГнг-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

N – нулевая жила Pe – жила заземления ож – однопроволочная жила ок – однопроволочная круглая жила мж,мп,мн – многопроволочная жила мк – многопроволочная круглая жила мс – многопроволочная секторная жила

Расшифровка буквенного обозначения

Чтобы определиться, в чём различия модификаций электропровода, нужно узнать, что означает расшифровка ВВГ, то есть значение буквенной аббревиатуры. А потом уже остановить свой выбор на более подходящем изделии.

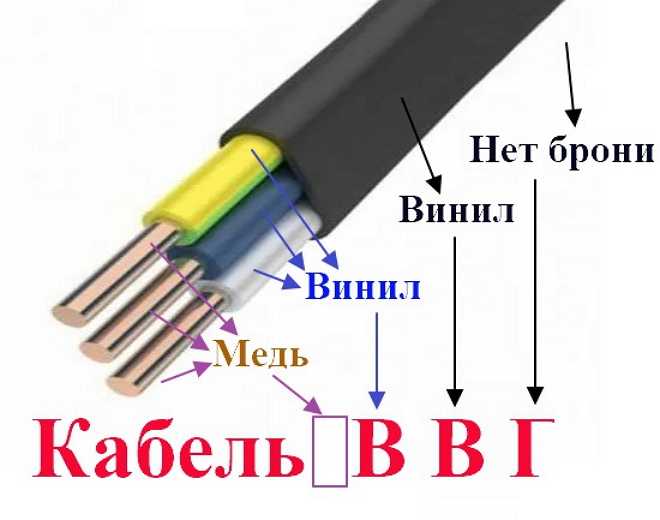

Расшифровка маркировки кабеля ВВГ довольно проста:

•
  Отсутствие в начале буквы «А» означает, что используется медь (если «А» есть, значит, используется алюминий).
• Две буквы «В» дают знать, что изолирующий материал изготовлен из поливинилхлорида, причём первая — это диэлектрическая изоляция жил, вторая — непосредственно кабеля.
• Буква «Г» сообщает об отсутствии дополнительных оболочек защиты.

Кабель VVG изготовлен из медных жил, покрытых оболочкой из поливинилхлорида. Каждый из проводов покрыт изолирующим составом своего цвета. Кабели выпускаются многожильными и с одной жилой (к аббревиатуре добавляется «ОЖ»). Многожильный электрокабель может иметь от одной до пяти жил. По форме сечения кабели ВВГ делятся на круглые и плоские (ВВГП).

Конструкция ВВГнг

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката пониженной горючести – для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
5. 5. Оболочка из ПВХ пластиката пониженной горючести

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
круглой	секторной (сегментной)
Однопроволочная	1,5-50	–
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГнг

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Число жил в кабеле, шт.	Цвет изоляции жилы
Порядковый номер жилы
1	2	3	4	5
2	Серый*	Синий	–	–	–
3	Серый*	Коричневый	Черный	–	–
	Серый*	Синий	Зеленый-Желтый	–	–
4	Серый*	Коричневый	Черный	Синий	–
	Серый*	Коричневый	Черный	Зеленый-Желтый	–
5	Серый*	Коричневый	Черный	Синий	Зеленый-Желтый

Синий – нулевая жила

Зеленый-Желтый – жила заземления

(* – или натуральный)

(** – по согласованию с заказчиком)

Виды маркировки кабеля

Благодаря своей доступности и приемлемой цене проводник марки ВВГ получил широкое распространение при монтаже электропроводки в частном строительстве. Маркировка этого изделия представлена в нескольких видах:

• Стандартный кабель марки ВВГ состоит из провода круглой формы, изготовленного из меди и защищённого двойной изоляцией из ПВХ или пластика. Применяется в помещениях для постоянного проживания.
•

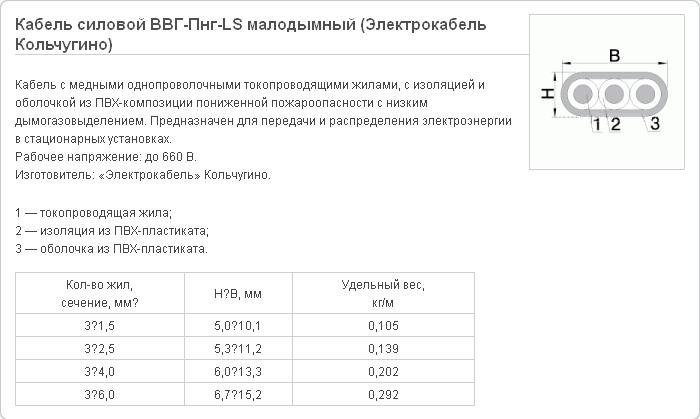

  Кабель ВВГП — это провод из меди («П» расшифровывается как плоский), который используют в местах с переменными температурными условиями. Имеет плоскую форму сечения и снабжён дополнительным изоляционным слоем, а также является более долговечным в использовании.
• Медный кабель ВВГнг — это провод с круглым сечением. Центральная жила имеет специальную гибкую сетчатую обмотку. Внешний изолирующий слой изготовлен из поливинилхлорида. От использования этого изделия не отказываются даже крупные промышленные предприятия, так как он изготовлен из материалов, не подвергающихся горению, и благодаря своей гибкости меньше подвержен изломам.
• Особенности плоского медного провода, обозначающегося аббревиатурой ВВГП нг, заключаются в наличии двойной изоляционной защиты, в составе которой используются полимеры. Полимеры выполняют защитную роль и обеспечивают продление срока эксплуатации кабеля.
•
  Маркировка ВВГнг-ls обозначает препятствие горению и не выделение копоти и дыма при открытом пламени. Наличие в составе обмотки пластиката не допускает монтажа на улице или в помещениях с температурой ниже +5 °C.
• Для промышленного использования подходит изделие с аббревиатурой ВВГП нг-ls, обладающее повышенной прочностью и гибкостью, наружный изолирующий слой которого изготавливается из негорючих полимеров с высокой степенью износоустойчивости.

К негорючим проводникам также относятся изделия ВВГнг-LSLTx и ВВГнг-HF.

В данных подвидах внешняя и внутренняя изоляция изготовлена с использованием пластификатора пониженной горючести и токсичности дыма.

Структура

Гарантированный кабель ВВГ-пнг передает и распределяет электроток в устройствах, имеющих постоянный тип. Особенность проводникового элемента в повышенной защите от горения. Провод имеет в себе шесть жил, максимальное сечение которых достигает 240 квадратных миллиметров. Допустимый ток монтажа равен 70 ампер, который можно предназначить для составления схемы. Максимальный вес равен двум тоннам на километр, а минимальный — ста двенадцати килограммам. Цена зависит от того, какие характеристики имеет продукт, в частности количества жил с общим объемом.

Главной особенностью их является снижение дыма во время пожара. Температура при работе варьируется от −50 до +50 градусов. Время работы примерно 30 лет. Кабель используется в сетях, имеющих переменный ток до тысячи вольт при 50 герц частоте. Он применяется в сооружениях в части лотках и коробов.

Преимущества кабелей ВВГ

Основной задачей электроснабжения считается максимальное сохранение качества передаваемой энергии. Для поддержания этих параметров современные электропроводные изделия обязаны иметь такие характеристики, как низкое сопротивление и высокое качество изоляционного покрытия.

Медные кабели ВВГ вполне справляются с такой задачей и обладают некоторыми преимуществами:

• Негорючесть оболочки позволяет монтировать проводку в помещениях с возможным возникновением пожара.
• Обладание изоляцией высокой прочности не только упрощает монтаж проводки, но и оберегает электрическую сеть от возникновения короткого замыкания при механическом воздействии на провода.
• Высокие диэлектрические свойства изолирующего материала, изготовленного из ПВХ, позволяют производить мощные и надёжные провода небольшого диаметра.
• Устойчивость к влаге. Это свойство необходимо при использовании проводки в помещениях с повышенной влажностью.
• Удобная цветовая и цифровая маркировка токопроводящих жил.
• Длительный период использования (срок эксплуатации не менее 30 лет).

Силовой кабель ВВГ, защищённый гофрированными рукавами или кабельными коробами, отличается высокой надёжностью использования.

Перечень основных характеристик

Несмотря на широкую номенклатуру кабельной продукции и разницу между ее модификациями, существуют общие параметры, описывающие технические и эксплуатационные характеристики. В первую очередь к таковым относятся размеры:

1. Количество токоведущих частей и их сечение (указывается в мм2). Это довольно важный параметр, информация о котором вносится в маркировку, например: 3х10, 4х1, 5х1 и т.д.
2. Толщина общей изолирующей оболочки (мм).
3. Толщина изоляции жил (мм).
4. Ø токопроводящих элементов без изоляции (мм).
5. Ø наружный (мм).

К электрическим характеристикам относятся: пропускная способность, удельное, а также индуктивное сопротивление.

При проектных и монтажных работах будет полезно знать такие свойства кабеля, как радиус изгиба (указывается в диаметрах) и массу (из расчета кг/км).

Что касается эксплуатационных характеристик, то к таковым относятся:

• Максимальная допустимая температура (краткосрочно и длительно).
• Диапазон температуры эксплуатации.
• Допустимая влажность и т.д.

Ниже приведена таблица с основными характеристиками различных марок медных трехжильных кабелей.

Таблица 1. Основные параметры трехжильных кабелей ВВГнг

Число ТПЖ и их сечение (мм)	Толщина внешней изоляции (мм)	Толщина изоляции ТПЖ (мм)	Ø ТПЖ (мм)	Ø кабеля (мм)	RТПЖ (Ом/км)	Вес кабеля (кг/км)
3х1,5	1,50	0,80	1,48	9,70	12,10	140,0
3х2,5	1,50	0,80	1,88	10,50	7,41	182,0
3х4,0	1,50	1,0	2,38	12,50	7,41	268,0
3х6,0	1,50	1,0	2,88	13,50	3,08	344,0
3х10,0	1,50	1,0	3,67	15,30	1,83	491,0

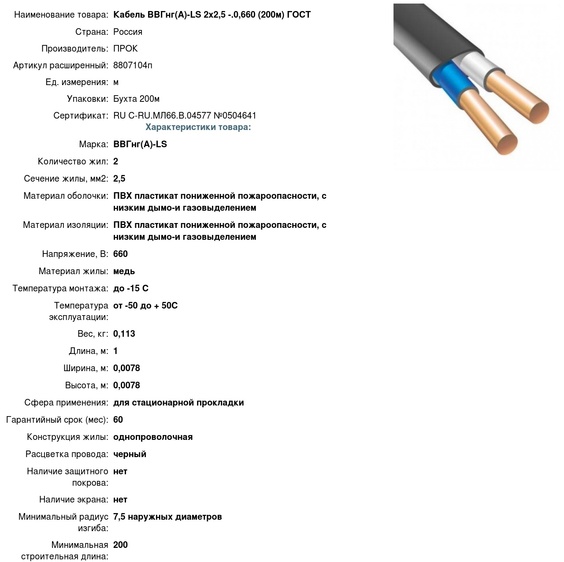

Технические характеристики кабеля ВВГнг(A)

Диапазон рабочих температур:	от -50 °С до +50 °С
Номинальное напряжение:	0,66/1/3 кВ частотой 50 Гц
Пиковое значение испытательного напряжения:	12-38 кВ
Класс гибкости жил:	1 или 2
Строительная длина:	по заказу потребителя
Максимальная рабочая температура жилы при эксплуатации:	+70°С
Продолжительность короткого замыкания, не более:	5 с
Время выдержки при испытании:	10 мин
Сопротивление изоляции при 20 °С:	не менее 4,8…12,0 МОм·км
Сопротивление изоляции при 70 °С:	не менее 0,005 МОм·км
Относительная влажность воздуха при температуре до +35 0с:	до 98%
Допустимая температура нагрева жил:	70 °C
Максимальная температура нагрева жил при перегрузке:	90 °C
Максимальная температура нагрева жил при токе КЗ:	160°C
Температура монтажа:	-15°C
Минимальный радиус изгиба для многожильных:	7,5 наружных диаметров
Гарантийный срок эксплуатации:	5 лет

Область применения и предназначение

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

ВВГ не предназначен для прокладки под землей: из-за отсутствия брони уже спустя несколько месяцев изделие выйдет из строя. При сильном желании сделать это потребуется качественная гофрированная труба или монтаж кабельной канализации.

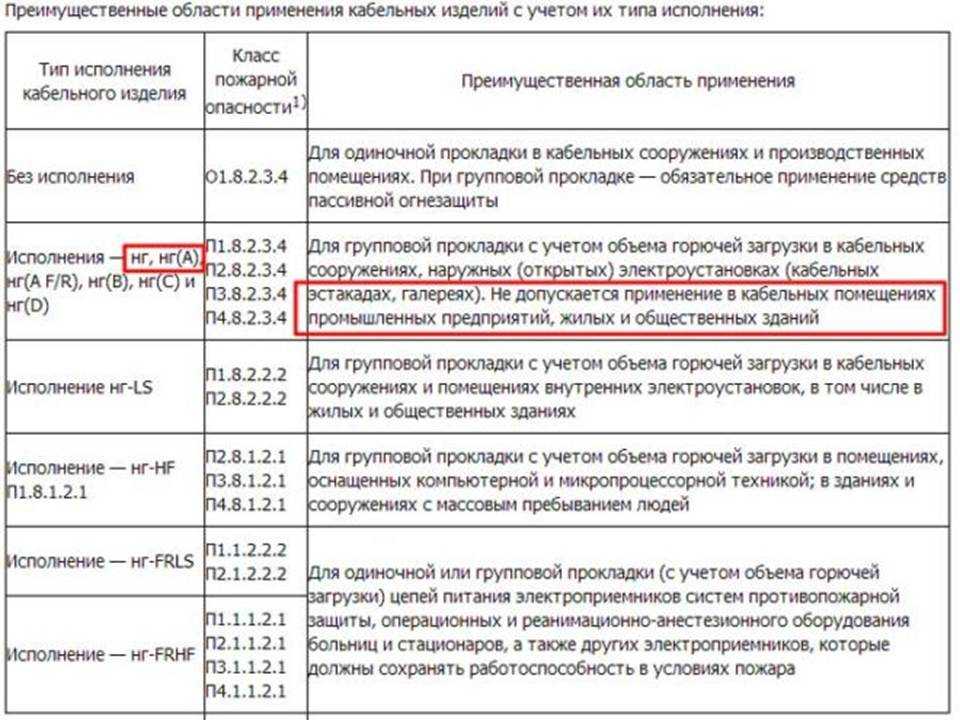

Сфера использования провода зависит от конкретной модификации, которая указывает на материал изготовления токоведущих жил, изоляционного слоя и наружной оболочки.

Способы прокладки кабеля

Фактически любой кабель может прокладываться двумя способами – открытым и скрытым. Но существуют более специфичные разновидности монтажа, включая формирование воздушных и подземных ЛЭП.

Открытое положение

В соответствии с технико-эксплуатационными характеристиками, заявленными в техническом паспорте кабеля, открытая прокладка возможна на сооружениях и поверхностях, изготовленных из негорючих или трудногорючих материалов. К ним относятся бетон, штукатурка, кирпич, гипсовые изделия и т. д.

Открытый монтаж допустим на подвесных сооружениях при использовании специального троса (по воздуху). Важно грамотно подобрать стальной прут, который исключит провисания, растяжение и другие последствия механического воздействия и нагрузки на кабель своим весом.

Если кабель может быть поврежден при механическом воздействии, то понадобится дополнительная защита. В случае прокладки открытым методом по деревянной конструкции, не поддерживающей горения, следует использовать специальные гофрированные трубы, металлические рукава, кабель-каналы, лотки.

Скрытый вариант

Данный метод монтажа линий электрической передачи наиболее распространен в жилых комнатах. ВВГ может прокладываться в пустотах стен, прятаться под штукатуркой и другими отделочными материалами. При этом желательно подбирать те из них, которые не поддерживают горения.

Поскольку угроза механических повреждений при скрытой прокладке минимальна, поэтому использование дополнительной защиты не требуется. Исключение из правил – монтаж провода в пустотах стен в деревянных домах. В таком случае понадобятся гофрированные трубы и другие негорючие защитные изделия. Для организации скрытой проводки нужно ориентироваться на нормативные документы и ГОСТ, в которых четко прописаны правила монтажа ВВГнг-кабеля.

Расположение под землёй

Без специальных защитных компонентов прокладка ВВГ-кабеля под землей недопустима. Это связано с тем, что конструкция провода не подразумевает использование вспомогательных средств в виде брони. Поэтому, если нет альтернативных вариантов прокладки, придется применять герметичные коробы, сформировав конструкции и эстакады. Для повышения безопасности можно построить тоннели и кабельные канализации.

Сложности во время работы

Провод необходимо аккуратно транспортировать. При резких движениях его можно повредить. Оболочка из ПВХ очень быстро может получить механические дефекты при контакте с острыми краями. Провод нельзя скручивать, сгибать или хранить в коробке.

Прокладка по воздуху

При покупке провода необходимо учитывать наличие в устройстве провода защитного заземления. Потому что если его нет, то при эксплуатации может быть сильный удар током.

Нельзя соединять медные и алюминиевые провода, иначе они очень быстро окислятся.

Сечение провода должно соответствовать прописанной в таблице разрешенной нагрузке. Несоблюдение этого правила приведет к накаливанию и повреждению оболочки ПВХ. Разрешенное напряжение нужно узнавать из спецификации. Этими правилами нельзя пренебрегать.

Классические параметры необходимы для тех условий, когда изоляционный кабель прокладывается на открытой местности (по воздуху). Если он будет установлен в почве, то желательно пересчитать его параметры.

Правильное хранение

Токовый кабель запрещено прокладывать по каналам, которые идут глубоко под землей. Он не выдержит нагрузку.

Провод может функционировать при разных высоких температурах, но прокладка должна проходить при показателях не ниже −13 градусов. Также помещение нужно прогреть, если на улице мороз или осадки, то работать запрещено. Из-за холодного помещения можно повредить слой ПВХ оболочки.

Также нужно помнить о весе провода, когда он устанавливается по воздуху. Многожильные ВВГ в расчете на километр расстояния могут превышать вес в 2-3 тонны. Поэтому нужно заранее подготовить удерживающие опоры.

Условия эксплуатации и хранения

Стандартные эксплуатационные свойства описываемого кабеля лежат в пределах температур окружающей среды от -50°С до +50°С. При этом он может нагреваться до +70°С, не теряет функциональность при кратковременной перегрузке до +90°С. Повреждение может наступить при нагреве проводников до +160-280°С.

Интересно. Приобретая кабель, лучше сделать предпочтение материалу с последней датой выпуска. Это поможет избежать ухудшения качества из-за возможного ненадлежащего хранения. Особенно это касается многожильных с тонкими проводниками, которые больше подвержены коррозии.

Хранить кабель лучше в таком же температурном диапазоне, как он эксплуатируется, при влажности воздуха до 98%. Он должен быть смотан и увязан в рулон или бухту, уложен на сухое основание. Хранение материала в условиях, близких к предельно допустимым, резко сокращает его срок годности.

Несмотанный кабель

Важно! Ненадлежащее хранение размотанного кабеля со случайным попаданием на него влаги и химически активных веществ приводит к очаговым повреждениям. Эксплуатация ранее запутанного в узлы или повреждённого материала коррозией нежелательна. Это может привести к скорейшему выходу его из строя, пожару или повреждению запитываемого им оборудования.

Правильно смотанный материал для хранения

Описанный вид кабелей является самым распространённым среди бытовых пользователей. Сравнительно высокие технические характеристики сочетаются с относительно низкой ценой.

Силовые провода сохраняют свои свойства только в том случае, если для них организованы правильные условия хранения. Как правило, изделия поставляются на металлических или деревянных барабанах.

Как хранить и перевозить провод

Чтобы они не теряли своих свойств, требуется соблюдение определенных правил:

• катушки с проводами могут размещаться только в вертикальном положении, то есть их ось находится горизонтально земле;
• на каждой из катушек должна присутствовать маркировка, предусмотренная заводом-производителем, в которой есть информация о дате выпуска кабеля;
• провода, по которым предполагается пропускать ток с напряжением более 6 кВ, поставляются только с протоколом испытаний на соответствие действующим нормам.

Обратите внимание! В процессе хранения нельзя ремонтировать барабан с использованием гвоздей. Забивание крепежа может привести к повреждению изоляционного слоя проводника.

Катушка не может быть использована, если визуально обнаружена ее деформация. В этом случае необходимо перематывать провод и исследовать его на наличие дефектов.

Срок службы

Срок службы 30 лет с даты изготовления кабелей. Гарантийный срок эксплуатации составляет 5 лет с даты ввода изделий в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Эксплуатационный срок

Условия и сроки хранения:

• открытое помещение — до 2 лет;
• под навесом — не более 5 лет;
• закрытое помещение — не более 10 лет.

Как выбрать кабель?

Тип и характеристики указываются в проектной документации. Если таковой нет, необходимо определиться с количеством жил, их число зависит от схемы питания подключаемого оборудования. Далее следует выбрать сечение ТПЖ с учетом подключаемой нагрузки. Подробную информацию о таких расчетах можно найти на страницах нашего сайта.

Часто возникает вопрос выбора между одножильными и многопроволочными (многожильными) ТПЖ. Последние обладают большей гибкостью, ими, безусловно, лучше и удобней прокладывать проводку. Но концы такого провода необходимо обязательно лудить или опрессовывать специальными наконечниками.

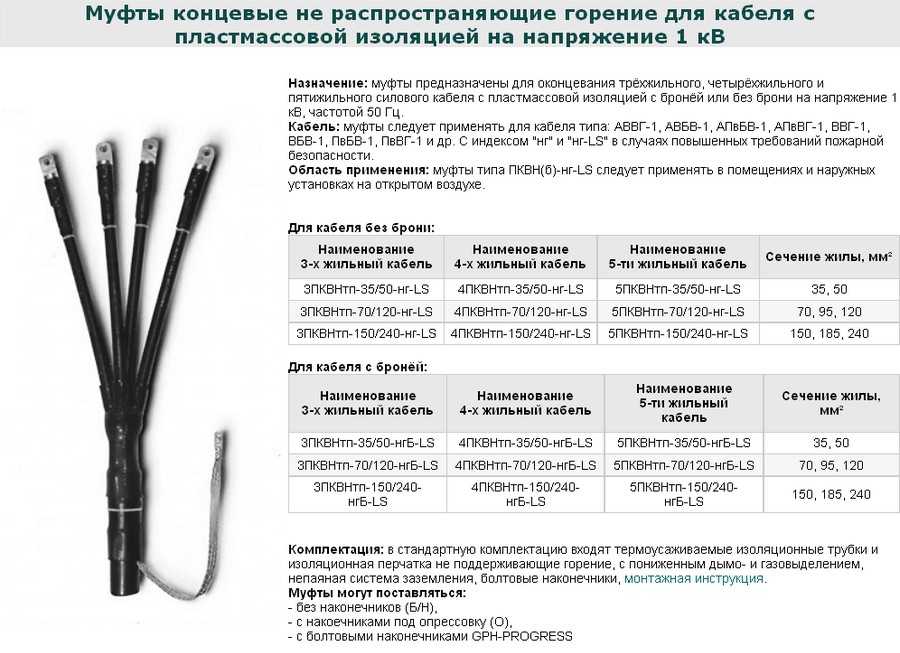

Соединительные муфты наконечники

В моножильных кабелях опрессовка или лужение концов не обязательна, но такие проводники более жесткие, что может несколько осложнять монтаж, помимо этого они критичны к многократным изгибам.

Вопрос о материале ТПЖ можно даже не поднимать. Необходимо приобретать медь, ее электрические и механические свойства значительно превосходят алюминий.

Перед тем как определиться с изготовителем, желательно на тематических сайтах и форума ознакомиться с рейтингом производителей, где представлены лучшие из них. Советуем посетить несколько ресурсов, поскольку накрутку рейтинга и черный пиар никто не отменял.

К каждой бухте кабеля должен прилагаться паспорт с указанием технических параметров, а также другая сопутствующая документация.

При покупке обязательной проверяйте наличие сертификата соответствия. Если приобретается кабель ВВГнг, то необходимо еще проверить пожарный сертификат.

На что обратить внимание при покупке

При большом выборе продукции не составит особого труда более точно выбрать проводку необходимого диаметра для обеспечения работы электроприборов определённой мощности, что позволит сэкономить деньги при проектировании и монтаже проводки.

При покупке изделия следует тщательно проверить качество изоляции изделия. Кабель должен иметь гладкий срез с изоляцией, надёжно обхватывающей жилы. Материал оболочки не должен иметь подтёков или признаков высыхания, то есть он должен быть эластичным без трещин.

Для получения полной информации о продукте следует ознакомиться с сертификатом соответствия, а затем опираться на технические данные. Исходя из условий эксплуатации, вместе с проводами следует приобрести и необходимую фурнитуру, обеспечивающую дополнительную защиту при прокладке кабеля.

Предыдущая

РазноеСумеречные выключатели

Следующая

РазноеЧто такое ограничитель перенапряжения и как он работает?

Боко Харам: Расшифровка Александра Некрасова

«Традиционный в Кремле взгляд на любой конфликт в разных частях мира, будь то социальные волнения, народное восстание, свержение власти или рост террористической активности, всегда сводится к одному вопросу: что в этом для янки? Или, если говорить языком заявлений, которые в последние несколько месяцев исходили из Москвы по поводу Украины: что это значит для наших американских партнеров?»

Вышеупомянутое утверждение было вступительным абзацем, который также можно назвать главной доской, на которой автор статьи Александра Некрасова под названием «Является ли Б’Харам пешкой в ​​большой политической игре?» отдохнул. Статья, которая, как сообщается, была первоначально опубликована Aljazeera.com, была размещена на TheCable.com.ng, новостном портале, ориентированном на Нигерию. В умной, но плохо продуманной попытке втянуть путинскую Россию в смесь нигерийского террористического буйства Боко Харам Некрасов, как сообщается, бывший советник президента и Кремля, звучит нелепо со своими вопиющими противоречиями и непоследовательностью, что заставляет задуматься, действительно ли он получил оплачивается как советник какой-либо организации, не говоря уже о Кремле. Некрасов пытается смешать геополитическое соперничество между Россией и Соединенными Штатами, о которых он, вероятно, кое-что знает, с нигерийской террористической сетью Боко Харам, о которой он, очевидно, знает очень мало или совсем ничего, чтобы приготовить заранее определенный, но зловещий Джонатановский коктейль для быть брошенным в горло ничего не подозревающим нигерийцам и международному сообществу, которые отреагировали и пролились на его лицо, заставив его выглядеть изуродованным и сбитым с толку, как мы увидим здесь.

Для начала Некрасов сделал не ту ногу. Выбранный им титул, в котором он видит «Боко Харам» как «пешку в большой политической игре», является неправильным. Новые негосударственные террористические акторы в Нигерии, возможно, изначально были собраны их первыми политическими хозяевами из штата Борно, чтобы запугать — и, если потребуется, — сломать несколько костей своим политическим оппонентам. Но террористическую организацию уже вряд ли можно назвать «пешкой», поскольку она уже давно превратилась в свирепую и грозную машину террора, которая сама решает, когда и где просить крови невинных и несчастных нигерийцев. Теперь у него есть, вероятно, самый важный, хотя и незавидный козырь, который может определить, останется ли Нигерия единой или расколется; последний вариант был предсказан американской исследовательской группой в 2015 году, как наиболее вероятный вариант несколько лет назад, вопреки ожиданиям. и чаяния нигерийского народа.

Поскольку посыл статьи Александра Некрасова с самого начала кажется ошибочным, само собой разумеется, что вся его аргументация по вопросу о Боко Харам и в связи с возобновившимся соперничеством между Вашингтоном и Москвой должна быть отброшена. Его аргумент явно недостоверен, поэтому неубедителен. Как бывший советник Кремля, Некрасов должен был уже знать, что, за исключением завоевания национальных душ своей коммунистической идеологией во время холодной войны, в которой она очень сильно проиграла в этом мире биполярности, Нигерия не имеет всеобъемлющей стратегической военной или экономической стратегии. значение для современной российской власти. Утверждение Некрасова о том, что Кремль обеспокоен тем, «что это значит для наших американских партнеров [в] нынешних беспорядках в Нигерии и резком росте угрозы со стороны вооруженной группировки Боко Харам», не может быть дальше от истины. Во-первых, у России нет всеобъемлющих стратегических интересов, которые нужно защищать в Нигерии, и, во-вторых, с тех пор она уступила эту страну Западу как часть сферы влияния Западного полушария, в которой Великобритания является главным сопровождающим, а Соединенные Штаты идут в ногу с США. бывший. Поэтому Владимира Путина вряд ли можно волновать, тем более, если в Нигерии возникнет какой-либо кризис.

Реклама

Его другое утверждение о том, что США, возможно, остались равнодушными к растущей волне террористической деятельности в Нигерии, «если бы первая леди США Мишель Обама не поддержала очень громкую кампанию хэштегов «Верните наших девочек»…. ” показывает, что либо Некрасов серьезно халатно относился к своему профессиональному призванию по наблюдению за глобальными событиями для своих бывших или будущих клиентов, либо он просто лукавит наполовину. Некрасов помнит, что администрация Джонатана изначально яростно выступала против попытки Соединенных Штатов классифицировать нигерийскую Боко Харам как иностранную террористическую организацию (ИТО), что могло бы потребовать от американского правительства начать действия по отслеживанию источников финансирования и вооружений террористической организации. среди прочего.

Боко Харам, вероятно, не была бы такой смертоносной, если бы Нигерия не выразила свое недовольство, когда США хотели внести Нигерию в список стран, «представляющих интерес» для террористической деятельности после попытки юного Абдулмутталаба взорвать пластиковая взрывчатка на борту самолета Northwest Airlines над Детройтом 25 декабря 2009 года. Только после похищения девочек из Чибок нигерийцы узнали о нескольких усилиях Великобритании и Соединенных Штатов по оказанию помощи стране в борьбе с терроризмом, которую Джонатан администрация последовательно отвергала. Поскольку сам Некрасов кажется сбитым с толку, прыгает из стороны в сторону в своей статье и путает вопросы, которые не обязательно связаны между собой, поэтому необходимо протянуть ему руку помощи, чтобы внести ясность в иначе предвзятый мыслительный процесс в его утверждениях, используя его собственные подзаголовки. .

Восстание Боко Харам

Реклама

Мнение Некрасова о том, что появление Боко Харам добавило замешательства российским официальным лицам, поскольку террористическая сеть, которая в основном «базируется на севере Нигерии, фактически борется за контроль над область, в которой нет запасов нефти», может быть сродни тому, как кто-то ловко пытается перенести свое замешательство на кого-то другого, у кого есть все необходимое, чтобы быть проницательным. «Боко Харам» никогда не скрывала своего намерения, что ее участие в джихаде на географическом пространстве Нигерии связано с тем, что она хочет, чтобы исламское государство в стране было построено по образцу талибов в Афганистане, прежде чем они будут разгромлены превосходящими военными силами Соединенных Штатов. Детсадовец уже знает эту цель Боко Харам. Смущать по этому поводу никого не должно, не говоря уже о российских официальных лицах.

Удивительно, что, хотя Некрасов утверждал, что «интересная точка зрения на кризис в Нигерии заключается в том, что в Москве он рассматривается как политический, а не религиозный конфликт…», он также сказал нам на одном дыхании, что «мышление в Москве [является] если бы это была классическая религиозная война, то «Боко Харам» не убивала бы без разбора как мусульман, так и христиан». Зачем Кремлю одновременно придерживаться двух диаметрально противоположных взглядов на Боко Харам, особенно с учетом того факта, что террористическая группировка с самого начала четко обозначила свою цель?

Боко Харам без разбора совершает оргию убийства как мусульман, так и христиан, чтобы вселить нездоровый страх в сердца и умы тех, кого она намерена практиковать в своей версии исламской теократии, где все становятся людьми-роботами на территориях, находящихся под их контролем. . Некрасов, кажется, не слишком доволен тем, что оппозиция обвиняет «президента Гудлака Джонатана в своей неспособности предотвратить кровавую бойню». Должна ли была оппозиция обвинить Соединенные Штаты, Россию или Афганистан в бойне, которую правительство Джонатана действительно не знает, как остановить?

Преимущества оппозиции

Реклама

Заявление Некрасова о том, что «похищение в таком крупном масштабе, очевидно, было задумано как удар по режиму Джонатана в первую очередь… [и, следовательно] пощечина правящему правительству, которое может только принести пользу оппозиции, похоже, она была тщательно спланирована так, чтобы администрация Джонатана выглядела так, как будто она является жертвой похищения Чибока и заслуживает сочувствия международного сообщества. Это в лучшем случае неискреннее подчинение, а в худшем — бессердечно презренное. Более того, возникает вопрос, каким образом Некрасову удалось получить от Абубакара Шекау, по-видимому, информацию из первых рук о том, что его запрашиваемая цена за каждую из наших девушек составляет около двадцати (20 долларов) долларов. Мне кажется, что в этом злополучном заявлении есть снисходительный расовый подтекст.

Возможно, из-за своей вопиющей и признанной во всем мире некомпетентности, которую он, очевидно, не может признать, президент Гудлак Джонатан всегда рассматривал практически все вопросы государственной важности как политическую игру своих политических врагов, направленную на свержение его правительства. Он скорее хотел бы, чтобы нигерийцы продолжали прославлять «босоногого» мальчика, который поднялся на высшую вершину страны из числа 160 миллионов человек. Некрасов, должно быть, подумал, что это оппозиция посоветовала президенту пойти потанцевать в другом северном городе Кано менее чем через 48 часов после взрывов в Ньянье, унесших жизни более 50 нигерийцев. Некрасов, возможно, также полагал, что именно оппозиция забаррикадировала все общенациональные СМИ, тем самым не давая президенту Джонатану ни слова сказать нигерийцам о похищении девочек из Чибок более двух недель. Существует множество других примеров, которые подчеркивают явно неумелого президента Джонатана, и Некрасов, возможно, не хочет, чтобы его беспокоили.

Катастрофическая оплошность

Наверное, Александру Некрасову не пришлось бы отвечать, если бы он объявил себя апологетом администрации Джонатана. Это очень отвратительно, если не откровенно неприятно, что бывший советник Кремля предположил, что, несмотря на его «военные и разведывательные источники на местах…, США и другие западные страны осознали реальность угрозы Боко Харам только тогда, когда ситуация начала выходить из-под контроля», сейчас начинают принимать упреждающие меры. Намеки на то, что США должны были нести ответственность за безопасность нигерийского народа, в первую очередь, патетически снисходительны. Это также косвенное обвинение президента Джонатана, которое, похоже, Некрасову было поручено защищать.

Реклама

Это еще более вопиющее заявление в свете беспрецедентных смертей и разрушений, происходящих под наблюдением Джонатана после гражданской войны в стране, и без всякой надежды на то, что Некрасов предположил, что «учитывая все обстоятельства, [администрация Джонатана ] режим по-прежнему является лучшим вариантом, чем коалиция мусульманских экстремистов, которая формируется сейчас с целью победить на выборах в следующем году». Что ж, это заявление может быть основной целью статьи Некрасова, которая состоит в том, чтобы изменить нарратив, представив оппозиционную партию Нигерии по образцу египетских «Братьев-мусульман», которых поддерживает кто-то, похоже, еще один сотрудник вашингтонской пиар-компании. Но подавляющее большинство нигерийцев, чьи жизни ежедневно находятся на кону, знают лучше.

Контракт на 1,2 миллиона долларов, обеспеченный вашингтонской компанией Levick Strategic Communications от правительства Джонатана, — это халява, которая может произойти только в Нигерии. Это похоже на то, как кто-то входит в дверь хорошего продавца, предлагая твердые, холодные деньги, чтобы продать продукт. После некоторого брифинга и продавец, и тот, кто предлагал наличные, поняли, что продукт явно плохой. Но это не имеет значения. Продавец или кто-то еще в этом отношении был бы глуп, если бы отказался от этой огромной суммы бесплатных денег. Мне кажется, Александр Некрасов — один из тех, кого наняли, чтобы изменить повествование о Джонатане. В конце концов, он должен получить свою долю от этой халявы. Но грустная ирония в том, что Левик и его попутчики зарабатывают свои деньги на спинах тех несчастных нигерийцев, которые продолжают умирать как от рук Боко Харам, так и потому, что они не могут позволить себе купить лекарство, которое доктор прописал для них в эквиваленте найры около 5 долларов. Это люди, чьи жизни ничего не значат для президента Гудлака Эбеле Джонатана.

Реклама



Одере работает в сфере СМИ. С ним можно связаться по телефону [email protected] .

Реклама

Мнения, выраженные участниками, являются сугубо личными и не принадлежат TheCable.

Расшифровка возможностей 10G

GPON и DOCSIS 3.1 — это современные технологии гигабитной широкополосной связи для жилых и коммерческих услуг. Но ясно, что телекоммуникационные и кабельные операторы рассматривают 10 Гбит/с и его варианты как следующую цель скорости для потребителей и предприятий.

В гонке 10G будут участвовать самые разные игроки. Fibrant уже предлагает 10G в Солсбери, Северная Каролина, а клиенты EPB Чаттануги могут приобрести услугу 10G по премиальной цене.

Совсем недавно Lumos Networks запустила четыре профиля FTTP — 2, 4, 8 и 10 Гбит/с — для клиентов из сельской местности Вирджинии. Ожидается увеличение профилей скорости на основе архитектуры программно-определяемого доступа ADTRAN (SD-Access).

«Сеть 10G — это эволюция того, что мы рассматриваем как спрос на все больше и больше профилей скорости и возможностей широкополосного доступа», — говорит Диего Андерсон, старший вице-президент и генеральный менеджер Lumos Networks. «И самое замечательное в этом продукте то, что он симметричный».

Согласно Ovum, продажи оборудования PON следующего поколения будут быстро расти.





Кому нужен 10G?

Первоначально 10G будет использоваться для бизнеса и оптовых услуг. Первоначально большинство поставщиков услуг будут предлагать бытовым клиентам профили 2–5 Гбит/с. Во многом это связано с тем, что большинство бытовых электронных устройств сегодня не поддерживают соединения выше 1 Гбит/с. Тем не менее, поставщики услуг предложат 10G потребителям, которые хотят получить такие скорости по более высокой цене.

Broadband Trends заявили в исследовании, что «развертывание 10G PON для жилых приложений не ожидается до 2020 года для большинства операторов».

Компания AT&T намекнула, что ее 10-гигабитный привод будет ориентирован на услуги малого бизнеса и беспроводную транспортную связь.

«Мы пытались разработать то, что можно было бы использовать для потребителей — не то, чтобы потребителям требовалось больше, чем гигабит, — но с тем же PON у вас есть возможность [обслуживать] малый бизнес», — говорит Эдди Баркер, помощник вице-президента. президент по архитектуре доступа и дизайну AT&T. «Вы также можете использовать его для мобильных транспортных сетей».

Хотя вероятным объектом внедрения 10G FTTP будут предприятия, компания Frog готовит продукт 10G для жилых помещений на ранчо Уолша в Форт-Уэрте, штат Техас. Сеть XGS-PON будет поддерживать скорость 2 Гбит/с с автоматическим переходом на 10G.

«Я встречаю людей, которые спрашивают: «Десять концертов? Разве это не чрезмерно?», — сказал Майкл Фолл, генеральный директор Frog, во время заседания Великих сообществ на Саммите широкополосных сообществ 2019 года. «Где-то есть ребенок, который перечеркнет креативность и инновации Стива Джобса, который изменит жизнь, и я не хочу
, чтобы жить в сообществе, где у меня нет 10G».

Развитие PON следующего поколения

Поставщики услуг, развертывающие 10G FTTP, используют новые методы, основанные на существующем семействе сетевых стандартов PON. К 2024 году, по прогнозам аналитической компании Ovum, на долю PON следующего поколения будет приходиться 72% всех доходов от оборудования PON.

Компания Ovum прогнозирует, что продажи терминалов оптической сети GPON следующего поколения (ONT/ONU) будут расти со среднегодовым темпом роста (2019–2024 гг.) на 190 процентов, а продажи устаревших ONT/ONU GPON сократятся со среднегодовым темпом роста (2019 г. )–2024) 11 процентов.

Джули Канстлер, главный аналитик Ovum, говорит, что развертывание 10G GPON в Китае, Японии и Корее, а также в кабельных сетях «началось и будет набирать обороты во второй половине этого года и в первой половине следующего года».

Однако развертывание 10G PON было медленным из-за требований провайдера.

«Китайским операторам нужен комбинированный оптический модуль GPON и 10G PON, который упрощает обновление, поскольку им не нужно добавлять новые порты или шасси для обновления до 10G GPON», — говорит Кунстлер.

Она добавляет, что внедрение комбинированных устройств PON за пределами Китая зависит от того, «сколько GPON уже развернуто провайдером и насколько ограничено пространство [его] центральных офисов».

Telecos Square Off на XGS-PON, NG-PON2

По мере того, как операторы связи вступают в гонку 10G с испытаниями и развертыванием, они остаются разделенными на XGS-PON и NGPON2.

Компания Verizon, опробовавшая решения ADTRAN и Calix в своей лаборатории и на некоторых клиентах, в прошлом году запустила свое первое офисное приложение NG-PON2 в Тампе, штат Флорида. Он планирует распространить развертывание на большее количество клиентов.

Телекоммуникационная компания утверждает, что NG-PON2 позволяет ей предлагать услуги для бизнеса и жилых помещений по одному волокну, поддерживая несколько длин волн.

AT&T поддерживает XGS-PON, проводя испытания своего оптоволокна, который в настоящее время проходит через 12 миллионов помещений с оптоволокном.

Аналогично, Frontier находится на пути XGS-PON. Используя решение Nokia 7360 XGS-PON, Frontier при поэтапном развертывании услуг XGS-PON сначала сосредоточится на большей части Далласа/Форт-Уэрта в Техасе, а затем распространит ее на остальную часть штата, а также Флориду и Калифорнию.

Опираясь на существующую сеть Fios, Frontier инвестирует около 50 миллионов долларов в поддержку бизнеса и транспортных услуг на основе оптоволокна 10G.

«В 2019 году мы будем внедрять 10-гигабитные возможности в масштабе всей системы для коммерческих клиентов и расширять пропускную способность беспроводной связи 5G», — сказал Дэн Маккарти, генеральный директор Frontier, во время отчета о доходах за четвертый квартал. «По мере того, как мы модернизируем сеть до 10 гигабит, вы увидите, что мы привлекаем все больше и больше коммерческих устройств».

Тенденции широкополосного доступа показали, что большинство операторов, как ожидается, выберут «поэтапный путь миграции» в своем развитии 10G PON, при этом внедрение NG-PON2 не ожидается до 2020 года или позже.

«Когда мы проводили наш опрос, основная часть респондентов перешла с GPON на XGS-PON, еще один подсегмент перейдет к NG-PON2, а небольшой сегмент перейдет непосредственно к NG-PON2», — говорит Тереза ​​Мастранджело, руководитель Broadband Trends. «XGS-PON позволяет им позиционировать сеть для 10G без замены оборудования у заказчика».

Cable’s 10G Dance

Телекоммуникационные компании — не единственный сегмент, серьезно относящийся к 10G. Во главе с Национальной ассоциацией кабельных телекоммуникаций (NCTA), CableLabs и Cable Europe кабельная индустрия представила свои планы в отношении 10G на январской выставке CES.

Что привлекает в кабельном приводе 10G, так это то, что он использует существующую гибридную волоконно-коаксиальную (HFC) сеть, которая проходит через 85 процентов домов в США. В отличие от кабельных продуктов 1 Гбит/с, которые обычно имеют медленную скорость загрузки, планируемый продукт 10G является симметричным.

Comcast, Charter, Cox, Mediacom и Midco присоединились к Rogers, Shaw, Vodafone, Taiwan Broadband Communications, Telecom Argentina и Liberty Global в поддержку инициативы NCTA/CableLabs 10G.

Тарифный план Cable 10G требует не только более высоких скоростей, но и более низкой задержки и лучшей безопасности. Приняв участие в крупномасштабных развертываниях со скоростью 1 Гбит/с, Charter и Comcast выбрали путь 10G.

Компания Charter Spectrum завершила сборку DOCSIS 3.1 в четвертом квартале 2018 года, расширив 1 Гбит/с по всей территории своего присутствия. Том Рутледж, генеральный директор Charter, заявил во время отчета о прибылях и убытках за четвертый квартал, что развертывание DOCSIS 3. 1 ставит компанию на путь быстрого перехода на 10G и устраняет угрозы беспроводной связи 5G.

«У нас есть путь к 10-гигабайтным симметричным решениям, о котором мы объявили на выставке CES в качестве индустрии», — сказал Рутледж. «В 2018 году мы перешли на 1 гигабайт и распространили его по всей территории. И это быстрее, чем развертывание фиксированной беспроводной связи 5G, о котором так много говорят».

Аналогичным образом, Comcast предлагает гигабитные услуги почти для 100% своего присутствия. В 2018 году MSO увеличила свою клиентскую базу интернет-пользователей на 1,1 миллиона пользователей.

Декстер Гоэй, генеральный директор Altice USA, заявил инвесторам во время отчета о прибылях и убытках за четвертый квартал, что, хотя он поддерживает инициативу кабельного 10G, он считает GPON приоритетом.

«Как часть всего опыта CableLabs, мы являемся его частью, — сказал Гоэй. «Но мы больше сосредоточены на нашей технологии GPON «оптоволокно до дома», чем на технологии 10G на основе коаксиального кабеля».

Kunstler сообщает, что кабельные операторы в США и Японии внедряют 10G GPON и 10G EPON в основном в новых разработках. «Кабельные операторы в том, что я называю новыми ситуациями, смотрят на 10G EPON», — говорит Кунстлер, добавляя, что «большинство кабельных операторов будут прокладывать оптоволокно глубже в сеть с архитектурой распределенного доступа и обновлениями DOCSIS 3.1».

Сосредоточьтесь на автоматизации, программном обеспечении

В тандеме с переходом на 10G поставщики услуг получат выгоду от возможностей автоматизации, впервые появившихся в сообществе открытого исходного кода. Используя программную конструкцию, поставщики услуг стремятся виртуализировать функции сетевого доступа последней мили. Используя открытое аппаратное и программное обеспечение, телекоммуникационные компании могут сэкономить время на управлении, доставке, мониторинге, устранении неполадок и обслуживании клиентов.

Кунстлер говорит, что поставщики услуг рассматривают виртуализацию как средство упрощения развертывания оборудования PON. «Определенно есть интерес к тому, как использовать некоторые аспекты облака для сетевых функций и как упростить определенные обновления с 2,5G до 10G», — говорит она.

Во главе с AT&T, Verizon и CBTS, интеграционным подразделением Cincinnati Bell, провайдеры внедряют программные сетевые элементы в свои архитектуры PON следующего поколения.

Компания AT&T проводит испытания системы PON с открытым исходным кодом. В январе 2018 года AT&T завершила испытания XGS-PON с использованием программного обеспечения Open Source Access Manager Hardware Abstraction (OSAM-HA) в Атланте и Далласе.

OSAM-HA был выпущен в сообщество Open Networking Foundation (ONF) в октябре прошлого года. Используя спецификацию Open Network Automation Platform (ONAP), OSAM представляет собой независимый от поставщика операционный пакет для управления потребительскими и корпоративными элементами сети широкополосного доступа.

«Мы продолжаем проводить полевые испытания с клиентами, но работа над ONF еще не полностью завершена», — говорит Баркер. «Усилия SEBA [широкополосный доступ с поддержкой SDN] и vOLTHA [виртуальная аппаратная абстракция OLT] имеют некоторые важные функции и функции, которые должны быть завершены сообществом [open-source] для полной защиты и коммерциализации».

Баркер добавляет, что в 2020 году «SEBA станет более готовой к коммерческому использованию и станет более эквивалентной тому, что традиционные OLT способны работать в пограничном облаке».

Компания AT&T разрабатывает ONT, которые могут поддерживать GPON и XGS-PON, что позволяет поддерживать согласованную структуру затрат.

«Моя цель — приравнять структуру затрат GPON к XGS-PON, что стало большим достижением, учитывая стоимость оптики и стоимость кремния», — говорит Баркер. «Наша цель состояла в том, чтобы увеличить пропускную способность, сопоставить структуру затрат с тем, как мы развертываем XGS-PON в GPON, и обеспечить лучшее сочетание услуг потребительской и бизнес-инфраструктуры в одной и той же PON».

CBTS представила архитектуру открытой инфраструктуры оператора связи (COI). Используя платформу vOLTHA/SEBA, COI предлагает операторам связи виртуальные сетевые функции с открытым исходным кодом и готовое оборудование.

COI следует за центральным офисом, перестроенным в структуру центра обработки данных (CORD), созданную ONF и развернутую на оборудовании с открытым исходным кодом из Open Compute Project. Решения CBTS 10GB XGS-PON Access состоят из двух элементов: CBTS 10GB XGS-PON Access и OpenONU.

Роберт Лэмб, программный директор открытой инфраструктуры операторов связи в CBTS, настроен на упрощение построения сети множественного доступа. «В среде, где у вас есть G.fast, VDSL, GPON, XGS-PON, EPON и NG-PON2, вы получаете большой счет за интеграцию», — говорит Лэмб. «Мы скрыли сложность от системы оперативной поддержки и даем операторам связи возможность реагировать с помощью соответствующих технологий».

Присматриваются к сетям 25G и 50G

В то время, как индустрия присматривается к 10G, движение вокруг сетей 25G и 50G уже растет, чтобы облегчить беспроводную переднюю передачу 5G, которая требует очень низкой задержки и поддержки полосы пропускания до 25G.

Хотя поставки 25G и 50G PON должны начаться в 2023 году, Ovum прогнозирует низкие объемы продаж — по крайней мере, на начальном этапе. «У операторов разные мнения: достаточно ли 10G или нужно переходить на 25G?» — говорит Кунстлер.

Некоторые страны, такие как Китай, перейдут непосредственно на 50G для фронтальных приложений 5G.

Большинство китайских операторов хотят перейти с 10G на 50G, потому что «они хотят большего скачка», — говорит Кунстлер, добавляя, что некоторые китайские операторы, включая China Telecom, хотят использовать WDM-PON.

Такие поставщики, как Nokia, уже дебютировали с платформой 25G для поддержки развертывания переднего и пограничного облака 5G. Как компонент портфолио Anyhaul, платформа сосуществует с 2,5G и 10G PON.

AT&T сообщает, что проводит исследования в области 25G, которые все еще находятся на стадии становления.

«AT&T выступает за продвижение технологий 25 и 50 Гбит/с, — говорит Баркер. «Основная причина, по которой мы обращаем на это внимание, рассматривая наши возможности Ethernet и стоимость того, как мы сегодня работаем с мобильной сетью.
