Калибровка мультиметра: методика и важность регулярной проверки точности измерений

Как часто нужно калибровать мультиметр. Почему важна точная калибровка измерительных приборов. Какие шаги включает процедура калибровки мультиметра. Можно ли самостоятельно откалибровать мультиметр в домашних условиях.

Зачем нужна калибровка мультиметра

Калибровка мультиметра — важнейшая процедура для обеспечения точности измерений. Без регулярной калибровки даже самый дорогой прибор со временем начнет давать неверные показания. Это может привести к серьезным ошибкам при диагностике и ремонте электрооборудования.

Основные причины, по которым необходимо калибровать мультиметр:

• Проверка точности измерений прибора
• Выявление отклонений и погрешностей
• Настройка измерительных шкал
• Продление срока службы мультиметра
• Обеспечение безопасности при работе с электричеством

Регулярная калибровка позволяет быть уверенным в показаниях прибора и избежать ошибок при измерениях.

Как часто нужно калибровать мультиметр

Частота калибровки мультиметра зависит от нескольких факторов:

• Интенсивность использования прибора
• Условия хранения и эксплуатации
• Требования к точности измерений
• Рекомендации производителя

В среднем рекомендуется проводить калибровку мультиметра не реже одного раза в год. При интенсивном профессиональном использовании калибровку следует выполнять каждые 6-9 месяцев. Для бытовых мультиметров, которые используются редко, достаточно калибровки раз в 1-2 года.

Методика калибровки мультиметра

Процедура калибровки мультиметра включает следующие основные этапы:

1. Визуальный осмотр прибора на предмет механических повреждений
2. Проверка целостности измерительных проводов
3. Калибровка измерения напряжения постоянного тока
4. Калибровка измерения напряжения переменного тока
5. Калибровка измерения сопротивления
6. Калибровка измерения силы тока
7. Проверка прозвонки цепи и измерения емкости
8. Настройка нулевых показаний

Для каждого вида измерений используются эталонные источники с известными параметрами. Показания мультиметра сравниваются с эталонными значениями и при необходимости корректируются.

Можно ли самостоятельно откалибровать мультиметр

В домашних условиях возможна базовая проверка точности мультиметра, но полноценная калибровка требует специального оборудования. Для самостоятельной проверки можно использовать следующие методы:

• Измерение напряжения новой батарейки (1.5 В для AA/AAA)
• Проверка показаний на известном сопротивлении

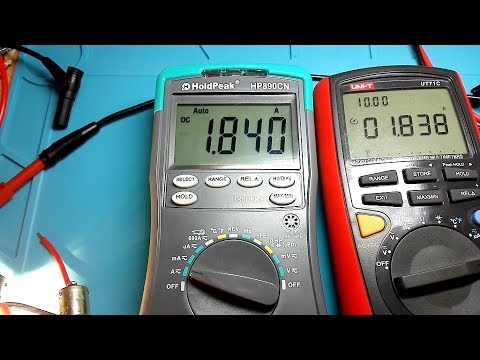

• Сравнение показаний с другим откалиброванным мультиметром

Однако для профессиональной калибровки рекомендуется обращаться в специализированные лаборатории. Там есть все необходимое оборудование для точной настройки прибора.

Преимущества профессиональной калибровки мультиметра

Калибровка мультиметра в специализированной лаборатории имеет ряд важных преимуществ:

• Использование сертифицированного эталонного оборудования
• Высокая точность калибровки всех измерительных функций
• Выдача официального сертификата о калибровке
• Выявление скрытых дефектов прибора
• Настройка в соответствии с заводскими спецификациями

Профессиональная калибровка обеспечивает максимальную точность измерений и продлевает срок службы мультиметра.

Признаки необходимости калибровки мультиметра

Помимо регулярной плановой калибровки, есть ряд признаков, указывающих на необходимость внеочередной проверки точности мультиметра:

• Нестабильные показания на одном и том же участке цепи
• Сильное расхождение показаний с другими приборами
• Отсутствие нулевых показаний при замкнутых щупах
• Механические повреждения корпуса или дисплея
• Длительное хранение без использования

При обнаружении таких признаков рекомендуется провести калибровку мультиметра, даже если не подошел плановый срок.

Что делать, если мультиметр не поддается калибровке

В некоторых случаях мультиметр может не поддаваться точной калибровке. Это может быть вызвано следующими причинами:

• Серьезные механические повреждения
• Выход из строя электронных компонентов
• Окисление контактов и разъемов
• Естественный износ при длительной эксплуатации

Если калибровка не позволяет достичь требуемой точности, необходимо решить вопрос о ремонте или замене прибора. Для недорогих бытовых мультиметров часто выгоднее приобрести новый прибор, чем ремонтировать старый.

Заключение

Регулярная калибровка мультиметра — залог точных измерений и безопасной работы с электрооборудованием. Важно соблюдать рекомендованные интервалы между проверками и обращаться к профессионалам для полноценной калибровки. При бережном обращении и своевременном обслуживании качественный мультиметр прослужит долгие годы, обеспечивая надежные результаты измерений.

Плата калибровки мультиметра и проверка личного приборного парка.

У любого человека, у которого в графе «хобби» прописано — «радиолюбитель» со временем начинает накапливаться приборный парк. И начинает мучить извечный вопрос: насколько точно я измеряю? Емкость реально высохла или у меня мультиметр врет? Почему у меня приборы разные значения показывают в одной цепи?

И да-же если вы уверены в своем приборном парке (как врет?! я за него 10000 $ отдал!), то всегда не помешает изредка выполнять проверку своих приборов. Особенно если их случайно уронили.

И так приступим…

В качестве эталона сопротивлений и емкостей выступит купленная плата. Продавцом заявлена точность 0.1% на резисторы и 20 ppm. Про точность конденсаторов продавец скромно умолчал. Условно будем считать, что замеры емкости и сопротивления выполнены высокоточным прибором с точностью 0.01%. По крайней мере хочется надеяться на это.

Эталоном напряжения выступила плата на базе AD584LH ( https://aliexpress. ru/item/item/32658819804.html ). Ошибка не более 5 мВ и малый температурный дрейф.

Проверяемый парк дома:

1) Тестер ZOYI ZT-X. Типовой рабочий и домашний инструмент. Не калибровался.

2) Тестер DY2201. Старенький тестер. Не калибровался.

3) VANVELL ELC. Измеритель емкости, индуктивности, сопротивления, транзистор тестер.

4) RLC тестер XС4070L. Не калибровался.

5) AUTO LCR METER XJM01. Штатная калибровка по комплектным резисторам. Перед замерами выполнена калибровка open/close щупов.

6) ADALM2000 — чисто в роли вольтметра. Модуль при включении производит самокалибровку по внутренним ИОН.

Теперь результаты замеров:

Элемент	Подпись	ZOYI ZT-X	DY2201	VANVELL ELC	XС4070L	XJM01
10 ом	10.00 om	10.08 om	10 om	10.2 om	10.02 om (*)	10.05 om
100 ом	100,02 om	100. 6 om	99.9 om	100.9 om	100.4 om(*)	100.05 om
1 кОм	999.5 om	1.003 кОм	1.0 кОм	1.003 кОм	1.002 кОм	999.8 Ом
10 кОм	9.996 кОм	10.02 кОм	9.99 кОм	10.04 кОм	10 кОм	9.997 кОм
100 кОм	99.92 кОм	100.2 кОм	99.9 кОм	100.4 кОм	99.7 кОм	100.2 кОм
100 pF	102 pF	102 pF		107 pF	106 pF(*)	99.6 nF
1 nF	1.01 nF	1.022 nF		1.007 nF	1.010 nF(*)	1.0093 nF
10 nF	10.3 nF	10.37 nF		10.4 nF	10.46 nF	10.457 nF
100 nF	100 nF	99.44 nF		98.80 nF	99.4 nF	99.23 nF
1 uF	915 nF	891.5 nF		925.8 nF(0.43)	850 nF	844. 7(0.26) uF
4.7 uF	4.45 uF	4.76 uF		48.87 uF(1.3)	4.40 uF	4.269(1.28) uF

Примечание 1: знак (*) означает нестабильность в младших разрядах. Конечная цифра получена усреднением.
Примечание 2: Цифра в скобках — ESR в омах.
Примечание 3: Замер ESR на XJM01 производился на частоте 7.8 KHz. Иначе ESR значения сильно расходятся с VANVELL ELC

Промежуточный итог: ZOYI ZT-X, DY2201 — нормальная точность. VANVELL ELC — средняя точность, обожает немного приврать при измерении емкости. XС4070L — малопригоден для измерения низких сопротивлений и емкостей, XJM01 — пора найти калибровочные резисторы и сделать повторную калибровку. Похоже настройки «уползли». Калибровал давно.

Теперь посмотрим, что у нас с измерением напряжения:

Напряжение	ZOYI ZT-X	DY2201	ADALM2000
2.5 вольт	2.501	2.48	2. 238
5 вольт	5.005	4.97	4.944
7.5 вольт	7.5007	7.45	7.316
10 вольт	10.00	9.94	9.889

Промежуточный итог: ZOYI ZT-X рулит и делает замеры с высокой точностью. DY2201 — старенький тестер «автомобильной» серии. По видимому производитель решил не заморачиваться с точностью. Но для работ в быту хватит с запасом. ADALM2000 — вообще не понятно. В своем старом обзоре ( mysku.club/blog/usa-stores/77593.html ) демонстрировал хорошую точность. Возможно связано с относительно низким входным сопротивлением, а потому ADALM2000 «сажал» выход ИОН.

Эталонных индуктивностей у меня нет, а потому проверок не проводилось. Да и если честно, крайне редко приходиться измерять.

Выводы и итоги:
Достаточно важно регулярно проверять свои приборы дома. Особенно «рабочие», которые регулярно подвергаются тряске, излишней влажности и иногда падению на пол. По крайней мере вы будете уверены в показаниях приборов и будете представлять, что от них ждать в плане точности замеров.
При этом бросается в глаза разброс по конденсатором. Скорее всего это связано с зависимостью емкости от частотой измерения, приложенного напряжения и метода измерения.

Маленький лайфхак:
Если у вас плата на базе AD584LH — она рассчитана на очень странную батарею. Её невозможно найти в продаже. Но можно купить держатель (холдер) 23А ( www.chipdip.ru/product/fc-21163-bh33a ) — и использовать очень распространенную батарею 23А на 12 вольт.

Как проверить мультиметр на точность и откалибровать?

Мультиметр – универсальный прибор, который поможет определять исправность других устройств при помощи своего специального механизма. Такое оборудование будет незаменимо в том случае, если требуется проверить напряжение или соединение между проводниками. Однако часто оказывается так, что мультиметр продается уже не в исправном состоянии, или же теряет свои способности после нескольких лет работы. Поэтому нужно уметь определять проблему и калибровать прибор самостоятельно.

Как проверить мультиметр перед покупкой

Запомните, что нельзя покупать такую технику на рынке, поскольку там нередко попадается некачественный товар, уже использованный и без возможности проверки. В специализированных же магазинах все проще: консультант легко может рассказать обо всех нюансах мультиметра, а также подсказать порядок и способы проверки. В первую очередь, важно осмотреть корпус на предмет сколов или нецелостности проводов.

Если все в порядке, то можно переходить к дальнейшей проверке. Затем штекеры шурупов вставляются в необходимые отверстия, чтобы включить прибор. В качестве теста можно проверить напряжение электрической сети в магазине. Щупы вставляются в розетку, а на экране загораются обозначения, которые не должны меняться при нажатии. Во время прозвона сети вы должны слышать характерный и непрерывный пищащий звук. В этом случае прибор исправен.

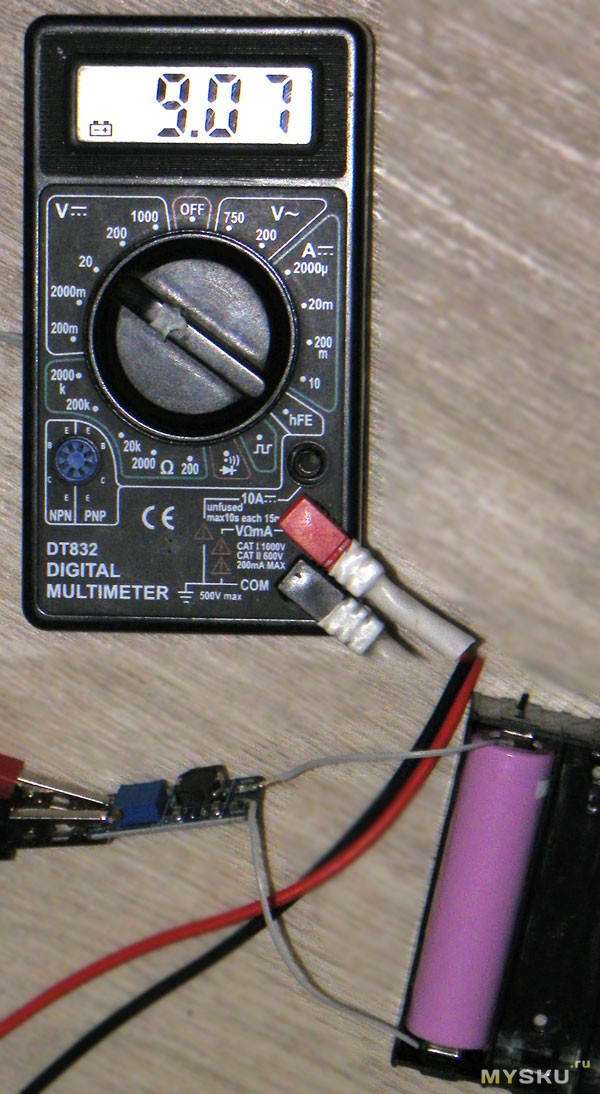

Как проверить мультиметр в домашних условиях

Со временем такое оборудование может потерять свою точность и будет нуждаться в калибровке. Но данный момент нужно четко уловить, чтобы мультиметр окончательно не вышел из строя. Поэтому перед каждым использованием этого прибора нужно проверять его на исправность. В домашних условиях проводить такую процедуру совсем не трудно.

Необходимо осуществить следующие действия:

1. Установить щупы на проверку сопротивления. Главное не перепутать цветовую расстановку проводов: черный на отметке «-», а красный – на отметке «омега».
2. Дисковый круг следует переместить в специальное положение, которое называется «прозвонка»;
3. Совместить щупы друг с другом и ожидать характерного звука.

Звуковой сигнал должен появиться почти сразу после соединения элементов. Если этого не произошло, то данный факт означает неисправность прибора и необходимость его калибровки.

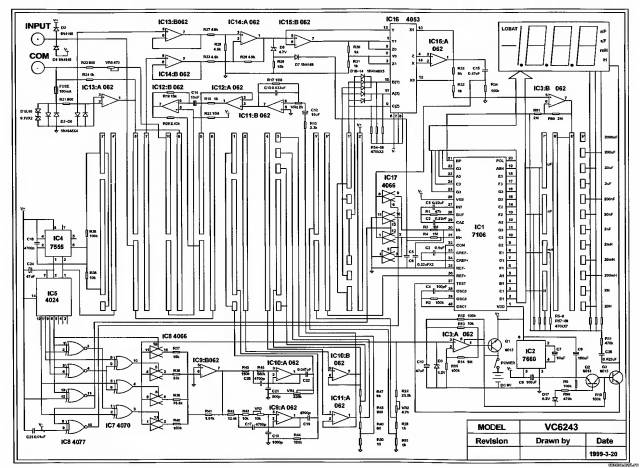

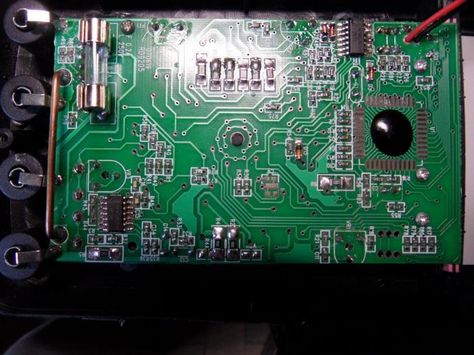

Как откалибровать мультиметр

Калибровка – очень важный процесс настройки инструмента. Мультиметр через несколько лет использования, а то и сразу после покупки, нуждается в калибровке. Поэтому важно уметь осуществлять ее самостоятельно в домашних условиях. Что откалибровать прибор, требуется проделать следующие действия:

• сначала нужно настроить делитель, для этого понадобится использование потенциометра;
• переключить мультиметр на графу 200 мВ, чтобы измерить постоянный ток;
• с помощью вольтметра подать на вход требуемое напряжение, которое будет максимально близко к этой цифре (главное, чтобы вольтметр был точным и исправным).

Таким образом и происходит настройка прибора. Главное делать последовательно и в строгом соответствии и инструкцией. Тогда аппарат прослужит долго и не будет доставлять неприятностей во время работы.

Мультиметр используется для проверки исправности приборов и контроля за их напряжением. Но этому оборудованию нередко самому нужна проверка. Именно поэтому важно уметь находить неполадки в работе мультиметра, а также грамотно настраивать этот прибор самостоятельно и в домашних условиях с использованием исправного вольтметра. Нельзя забывать и о проверке перед покупкой – она не позволит купить испорченный мультиметр.

Нужно ли калибровать мультиметры?

У каждого эксперта есть инструмент, на который они полагаются каждый день. Писатель полагается на свой ноутбук, механик снова и снова обращается к своему гаечному ключу, а электрик имеет свой верный мультиметр. Как и любой другой часто используемый инструмент, мультиметр нуждается в обслуживании, чтобы поддерживать его в рабочем состоянии. В случае любого измерительного прибора большая часть этого обслуживания — калибровка.



Мультиметры должны быть правильно откалиброваны, чтобы гарантировать их точность при каждом использовании. Поскольку мультиметры используются для измерения более чем одного электрического свойства, их калибровка должна учитывать каждый из этих процессов.



Цель калибровки



Калибровка является важной услугой для всех измерительных технологий. Для каждой отрасли измерения должны быть точными и соответствовать согласованному стандарту.



Во время калибровки мы используем стандарты калибровки для проведения измерений. Эти устройства являются измерительными инструментами, которые используются для получения известного и точного эталона. Затем мы проводим то же измерение с устройством, которое настроено на калибровку. Мы называем это тестируемыми устройствами. Это параллельное сравнение позволяет нам проверить точность тестируемого устройства по сравнению со стандартом калибровки.



Калибровка преследует две основные цели. Во-первых, как уже упоминалось, для проверки точности измерительного прибора. Само собой разумеется, что получение точных измерений от такого прибора, как мультиметр, имеет важное значение для его цели. Техническому специалисту было бы трудно избежать ненужных ошибок, если бы он получал неверные показания напряжения или сопротивления.



Калибровка также служит для предоставления рекомендаций по ремонту прибора, который не откалиброван. Правильная калибровка выявит, насколько ошибочны измерения прибора. Наличие услуги калибровочной лаборатории является обязательным, когда приходит время исправить приборы с ошибками измерения.



Как работает калибровка



Для проверки точности мультиметра или другого прибора мы используем эталон калибровки, который является более точным, чем тестируемый прибор. Эталон должен быть в три-десять раз точнее тестируемого устройства.



Поскольку нам необходимо обеспечить точность эталона калибровки, мы должны откалибровать и его. Сам эталон калибровки становится тестируемым устройством, а другой, более точный эталон калибровки проверяет его точность. Этот новый стандарт калибровки тестируется с другим, еще более точным стандартом. Мы продолжаем эту модель по мере продвижения к стандартам СИ, также известным как Международная система единиц.

Для получения дополнительной информации о единицах СИ см.:

Единицы СИ и физические стандарты





СИ – это современная метрическая система. Он признан во всем мире и служит для обеспечения одинаковой точности всех измерительных инструментов. Калибровочные лаборатории работают в соответствии со стандартом SI посредством процесса, называемого прослеживаемостью. Прослеживаемость — это цепочка измерений, точность которых увеличивается до тех пор, пока они не достигнут единицы СИ. Благодаря процессу прослеживаемости все лаборатории могут калибровать свои приборы в соответствии с международными стандартами. Это обеспечивает точность всех измерений по всему миру.

Концепции прослеживаемости тысячи лет. Благодаря этой практике технические специалисты могут быть уверены, что их измерения будут соответствовать измерениям любых других технических специалистов, следующих стандартам SI для калибровки. Чтобы быть аккредитованной калибровочной лабораторией, такая лаборатория, как Alliance Calibration, должна быть в состоянии продемонстрировать свою прослеживаемость.

Вы можете прочитать:

Метрологическая прослеживаемость Часто задаваемые вопросы и политика NIST

Что прослеживается до стандартов NIST?



Зачем калибровать мультиметр



Мультиметры нуждаются в калибровке так же, как и любой другой прибор. Эти портативные цифровые устройства со временем теряют точность по нескольким причинам.



Поскольку мультиметры состоят из электрических компонентов, на скорость снижения их точности могут влиять многие условия. Экстремальные температуры и влажность могут и будут влиять на работу мультиметра. По этой причине важно хранить мультиметры в сухом месте, вдали от источников сильной жары или холода. У многих мультиметров есть чехол, который защищает их, когда они не используются. У всех должны быть инструкции о том, как лучше их хранить.



Даже если вы храните мультиметр в безопасном месте, время от времени его все равно необходимо калибровать. Элементы вне температуры и влажности также могут повлиять на точность, в том числе разряженные батареи и сетевое напряжение.



Хантер С. Томпсон сказал: «Все, что стоит делать, стоит делать правильно». Это, безусловно, верно при проведении любых технических измерений. Если вы работаете с мультиметром, который не откалиброван, это испортит весь ваш проект. Абсолютно необходимо регулярно калибровать любой измерительный инструмент, включая мультиметр.



Что включает в себя калибровка мультиметра?



Из-за многочисленных измерительных возможностей мультиметра этот прибор требует нескольких этапов калибровки. Лаборатория проверит каждую из его характеристик, включая напряжение, сопротивление, ток, непрерывность и частоту. Важно, чтобы каждый элемент был проверен на соответствие стандарту калибровки в аккредитованной калибровочной лаборатории.



Как часто следует калибровать мультиметр?



Не существует универсального графика калибровки, независимо от прибора. Различные факторы, такие как условия хранения и варианты использования, сильно влияют на то, как часто следует калибровать прибор.



Рекомендуемый график калибровки для большинства новых измерительных приборов можно найти в руководстве. Что касается мультиметра, большинство производителей предлагают раз в год отправлять его в калибровочную лабораторию. Некоторые, однако, рекомендуют более частую калибровку, иногда каждые 9 часов.0 дней.



Чем чаще вы калибруете мультиметр, тем большей точности вы можете ожидать. Таким образом, тип работы, которую вы выполняете с мультиметром, также влияет на то, как часто вы должны его калибровать. Если вам нужна оптимальная точность в любое время, вы должны следовать строгому графику калибровки. Но если вы просто любитель, вы можете подождать между калибровками гораздо дольше.



Должен ли я калибровать собственный мультиметр?



Имея так много доступных онлайн-ресурсов, можно откалибровать собственный мультиметр. Однако это хорошая идея только в том случае, если вы попадаете в категорию любителей, где идеальная точность не требуется.



Тем, кто использует мультиметр для работы на профессиональном оборудовании, лучше довериться специалисту. Профессиональные лаборатории, такие как Alliance Calibration, стремятся поддерживать высокие стандарты калибровки. Инвестируя в профессиональную калибровку, вы избежите траты времени и денег из-за ошибки в измерении.



Вам нужна калибровка мультиметра?



Как откалибровать мультиметр [просто и точно]

Если вы занимаетесь самоделкой, то знаете, как важно использовать мультиметр для проверки электрических цепей и диагностики электрических проблем.

Однако, если ваш мультиметр неправильно откалиброван, вы можете получать неточные показания и рисковать дальнейшим повреждением вашего оборудования. В этом сообщении блога мы покажем вам, как легко и точно откалибровать мультиметр.

Зачем калибровать цифровой мультиметр?

Есть две причины, по которым вам может понадобиться откалибровать цифровой мультиметр.

Чтобы проверить точность измерительного прибора, вы должны сначала убедиться, что он дает вам точные показания. Это особенно важно для таких инструментов, как мультиметры, которые используются для измерения напряжения и сопротивления. Если инструмент неточный, техническому специалисту будет трудно избежать ошибок.

Калибровка также может подсказать вам, как исправить прибор, который не откалиброван. Правильная калибровка покажет вам, насколько неточны измерения прибора. Когда придет время исправить ошибки измерения прибора, вам понадобится услуга калибровочной лаборатории.

Как правило, мультиметр следует калибровать не реже одного раза в год. Однако, если вы используете мультиметр регулярно или для важных измерений, возможно, вам захочется чаще калибровать его.

Правильный выбор калибратора мультиметра

Не все калибраторы одинаковы. При выборе калибратора мультиметра необходимо убедиться, что он совместим с вашим мультиметром. Большинство цифровых мультиметров можно калибровать с помощью эталона цифровой калибровки.

Другим важным фактором является диапазон калибратора. Убедитесь, что выбранный вами калибратор может генерировать напряжения и сопротивления, необходимые для проверки вашего мультиметра. Например, если вам нужно откалибровать мультиметр, измеряющий до 1000 вольт, вам понадобится калибратор, который может генерировать напряжения до 1000 вольт.

Поиск эталона калибровки

Первым шагом в калибровке мультиметра является поиск эталона калибровки. Лучший способ сделать это — обратиться к производителю мультиметра и попросить калибровочный эталон. Это даст вам число, которое вы можете использовать для калибровки мультиметра.

Если вы не можете найти эталон калибровки от производителя, попробуйте поискать его в Интернете. Многие веб-сайты продают эталоны калибровки.

После того, как вы нашли эталон калибровки, вам необходимо подключить его к мультиметру. Большинство цифровых мультиметров имеют разъем BNC, который можно использовать для подключения калибратора.

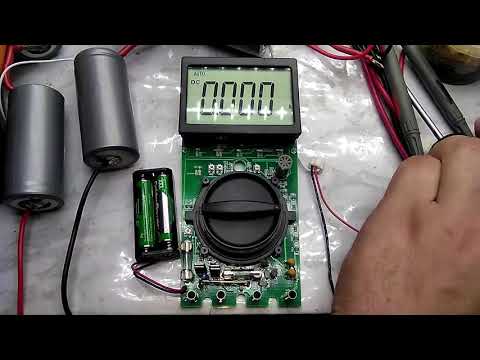

Калибровка цифрового мультиметра

Теперь, когда вы подключили калибровочный эталон цифрового мультиметра, вы готовы начать калибровку мультиметра. Процесс калибровки цифрового мультиметра относительно прост.

Чтобы откалибровать мультиметр, вам необходимо выполнить следующие шаги:

Во-первых, вы должны установить функциональный переключатель в положение «DCV». Это гарантирует, что ваш мультиметр настроен на измерение напряжения постоянного тока.

Затем вам нужно установить переключатель диапазонов в максимальное положение. Например, если ваш мультиметр может измерять до 1000 вольт, вам следует установить переключатель диапазона на 1000 В.

Когда переключатель диапазона установлен, вы можете начать калибровку мультиметра. Для этого необходимо сначала сгенерировать известное напряжение с помощью калибратора. Например, если вы калибруете мультиметр, который может измерять до 1000 вольт, вы сгенерируете напряжение 1000 вольт с помощью калибратора.

После этого нужно измерить напряжение мультиметром. Для этого просто подключите положительный вывод мультиметра к положительному выводу калибратора, а отрицательный вывод мультиметра к отрицательному выводу калибратора.

После того, как вы измерили напряжение, вы должны сравнить его с известным напряжением. Если два значения не совпадают, то ваш мультиметр неточен и нуждается в калибровке.

Вы можете повторить этот процесс для других напряжений или перейти к калибровке сопротивления. Для этого нужно переключить функцию в положение «RES» и выполнить те же действия, что и выше. Важно отметить, что не следует пытаться калибровать мультиметр, если он не работает должным образом. Если ваш мультиметр работает неправильно, обратитесь к квалифицированному специалисту по ремонту.

Заключение

Калибровка цифрового мультиметра — это относительно простой процесс, который может выполнить каждый. Однако очень важно убедиться, что вы используете правильный стандарт калибровки, и тщательно следовать инструкциям. Регулярная калибровка мультиметра гарантирует, что он всегда будет давать точные показания.
