Кабель nym для проводки. Особенности и применение кабеля NYM: сравнение с ВВГнг-LS для домашней проводки

Какие преимущества имеет кабель NYM перед ВВГнг-LS для проводки в квартире. Как выбрать оптимальный кабель для домашней электропроводки. На какие характеристики обратить внимание при выборе кабеля.

Содержание

Конструкция и характеристики кабеля NYM

Кабель NYM представляет собой современный аналог популярного кабеля ВВГ, но с улучшенными характеристиками. Основные особенности конструкции NYM:

  • Медные однопроволочные или многопроволочные жилы
  • Изоляция жил из поливинилхлорида (ПВХ)
  • Внутренняя оболочка из резиновой смеси
  • Внешняя оболочка из ПВХ

Благодаря такой конструкции кабель NYM обладает следующими преимуществами:

  • Повышенная гибкость и пластичность
  • Улучшенные изоляционные свойства
  • Негорючесть и низкое дымовыделение
  • Устойчивость к механическим повреждениям

Сравнение NYM и ВВГнг-LS для домашней проводки

При выборе кабеля для электропроводки в квартире часто сравнивают NYM и ВВГнг-LS. Оба варианта подходят для бытового применения, но имеют некоторые различия:


ХарактеристикаNYMВВГнг-LS
Стандарт изготовленияНемецкий VDE 0250Российский ГОСТ
ГибкостьБолее гибкийМенее гибкий
Стойкость к горениюНе поддерживает горениеНе распространяет горение
ДымовыделениеПониженноеНизкое
Срок службы30-40 лет30 лет

Как видно из сравнения, NYM имеет некоторые преимущества по гибкости и сроку службы. При этом оба типа кабеля соответствуют требованиям пожарной безопасности для жилых помещений.

Области применения кабеля NYM

Благодаря своим характеристикам, кабель NYM может использоваться в следующих областях:

  • Электропроводка в жилых помещениях
  • Монтаж осветительных сетей
  • Подключение бытовых электроприборов
  • Прокладка в каналах, трубах, коробах
  • Открытая прокладка по стенам и потолкам

При этом кабель NYM не рекомендуется использовать:

  • Для прокладки в земле
  • В местах с постоянной вибрацией
  • При температуре ниже -5°C

Как выбрать оптимальный кабель NYM для проводки

При выборе кабеля NYM для домашней электропроводки следует обратить внимание на несколько ключевых параметров:


Сечение жил

Выбор сечения зависит от планируемой нагрузки на линию. Для квартирной проводки обычно используют следующие сечения:

  • 1,5 мм² — для освещения и розеток малой мощности
  • 2,5 мм² — для розеточных групп
  • 4-6 мм² — для мощных потребителей (электроплита, кондиционер)

Количество жил

Чаще всего применяются 3-жильные кабели (фаза, ноль, заземление). Для управляющих цепей могут потребоваться кабели с большим количеством жил.

Тип изоляции

Для домашней проводки рекомендуется выбирать кабель с пониженным дымо- и газовыделением (индекс LS).

Производитель

Лучше отдавать предпочтение продукции известных брендов, которые гарантируют качество и соответствие заявленным характеристикам.

Особенности монтажа кабеля NYM

При монтаже кабеля NYM следует учитывать некоторые особенности:

  • Минимальный радиус изгиба — 4 диаметра кабеля
  • Температура монтажа не ниже -5°C
  • Не рекомендуется прокладывать в одном канале с нагревательными элементами
  • При открытой прокладке следует защищать от прямых солнечных лучей

Соблюдение этих правил позволит обеспечить надежную и безопасную работу электропроводки на протяжении всего срока службы кабеля.


Нормативные требования к кабелям для домашней проводки

При выборе кабеля для квартирной электропроводки следует учитывать требования нормативных документов:

  • ПУЭ (Правила устройства электроустановок)
  • ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
  • СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»

Согласно этим документам, для внутренней электропроводки в жилых помещениях следует применять кабели с медными жилами, не распространяющие горение, с низким дымо- и газовыделением.

Преимущества использования кабеля NYM в квартире

Подводя итог, можно выделить следующие преимущества применения кабеля NYM для домашней электропроводки:

  1. Высокая надежность и длительный срок службы
  2. Повышенная безопасность благодаря негорючести и низкому дымовыделению
  3. Удобство монтажа за счет гибкости и пластичности
  4. Универсальность применения в различных условиях
  5. Соответствие всем нормативным требованиям

Все эти факторы делают кабель NYM оптимальным выбором для современной квартирной электропроводки, обеспечивая комфорт и безопасность жильцов на долгие годы.



Кабель NYM: технические характеристики, применение, назначение

Содержание

  • 1 Конструкция кабеля NYM
  • 2 Кабель NYM расшифровка
  • 3 Технические характеристики кабеля NYM
  • 4 Применения
  • 5 Кабель NYM или ВВГнг

Медный кабель NYM используется во время стационарной прокладки силовых и осветительных сетей с номинальным напряжением 660 Вольт и частотой в 50 Гц. Изготавливается данный кабель по немецкому стандарту VDE 0250, что лучшим образом говорит за его надежность. Кабель NYM является современным аналогом кабеля ВВГ. NYM получился улучшенные характеристики, повышенную пластичность, современную изоляцию, неподверженность горению.

Конструкция кабеля NYM

Говоря про технические характеристики кабеля NYM, хочется отметить его конструкцию. Она получилась не совсем привычном, ведь изготавливается кабель по иностранным стандартам, которые имеют некоторые существенные различия с нашими. Проводник имеет следующую конструкцию:

  1. Количество жил: от одной до пяти, здесь все зависит от сечения.
  2. Изоляция жил стандартная, она выполнена из поливинилхлорида.
  3. Между оболочками и проводами используется негорючая герметизация, которая делает кабель по-настоящему стойким к огню.
  4. Цветовая маркировка проводов таблица соответствует всем стандартам.
  5. Жилы выполнены из меди, в зависимости от сечения они могут быть многопроволочные и однопроволочные.

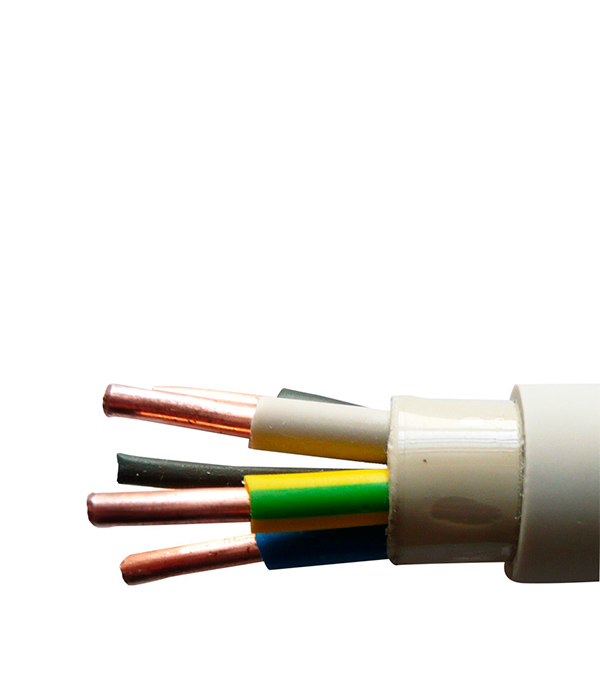

Вот так выглядит конструкция, она представлена на фото. Как вы могли заметить, сложного ничего нет, но именно это позволяет говорить о надежности этого проводника.

Кабель NYM расшифровка

  • N – означает, что используется немецкий стандарт классификации кабелей.
  • Y – ПВХ изоляция.
  • M – можно использовать в различных условиях во время монтажа.

Также вы сможете встретить дополнительные приставки к кабелю НУМ, это может быть: «J» либо «O». Такие приставки означают, что в проводе есть заземление. Помимо этого можно встретить аббревиатуру VDE, она означает, что кабель можно использовать в пожароопасных помещениях.

Технические характеристики кабеля NYM

  1. Напряжение кабеля 660 Вольт (максимальное).
  2. Частота работы 50 Герц.
  3. Температура использования -50: +50.
  4. Нельзя укладывать кабель при температуре -5 и ниже.
  5. Минимально допустимый радиус изгиба кабеля составляет 4 наружных диаметра.
  6. Гарантия от производителя пять лет.
  7. Кабель способен прослужить 30 лет.

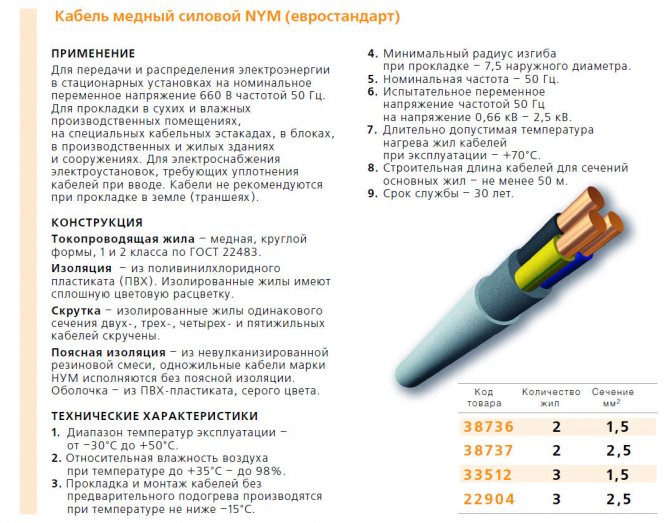

Также стоит вспомнить и другие характеристики кабеля NYM. В следующей таблице вы найдете: допустимый ток, сечение кабеля, диаметр, вес, электрическое сопротивление. Все эти характеристики отличаются в зависимости от размера кабеля. Для лучше восприятия информации мы подготовили следующие таблицы:

Технические характеристики NYM-J

Характеристики NYM-O

Сечение кабеля NYM

Применения

Как указанно в характеристиках, данный кабель можно использовать во время проведения любых электромонтажных работ. Поэтому он получил серьезную популярность в промышленности и быту. Его можно использовать в качестве основного проводника во время установки розеток и освещения. Также с можно проложить кабель под землей, однако для этого необходимо соблюдать основные правила, и желательно установить его в горфу.

Кабель NYM или ВВГнг

Как видите, NYM показал результаты гораздо хуже, чем ВВГ. Также НУМ имеет очень высокую стоимость по сравнению с нашим аналогом. Однако вы же не будете использовать ВВГнг во время укладки проводки в частном доме? Поэтому такое сравнение можно назвать даже немного бессмысленным.

Статья по теме: Технические характеристики кабеля АСБ.

Какой кабель использовать для проводки в квартире – советы и ГОСТ

При проектировании и монтаже проводки важным моментом является выбор марки кабеля. От этого зависит бесперебойная работа бытовой техники и безопасность жителей дома.

В советское время алюминиевые провода с резиновой изоляцией использовались для скрытой проводки. В настоящее время магазины и базы строительных материалов предлагают широкий выбор кабелей, но не все бренды соответствуют требованиям PUE для установки скрытых кабелей. Поэтому важно знать, какой кабель использовать для проводки в квартире.


Эта статья в основном предназначена для людей, которые хотят самостоятельно проводить электромонтаж или контролировать команду подрядных работников, работающих в квартире. Это также будет полезно для начинающих и опытных электриков.

В связи с тем, что правила электромонтажа запрещают прокладку алюминиевых кабелей для электропроводки в квартире, эти типы проводов в статье не рассматриваются. Кроме того, в нем не упоминается самонесущий SIP-кабель, который используется для входа в здание.

Критерии выбора кабеля для «домашней» прокладки

Ремонт квартиры довольно дорогой, поэтому в процессе реализации есть желание сэкономить, а когда попадете в магазин, купите более дешевый кабель. Дешевые кабели также предлагают установку некоторых электриков, чтобы снизить стоимость их услуг.

Не всегда необходимо выбирать самую дорогую марку и прокладывать провод с большим запасом по качеству и сечению в стене, но какой кабель использовать для проводки, чтобы гарантировать долговременную работу электрических приборов?

Правила электроустановки, упомянутые в пункте 2.1.48, дают четкий и однозначный ответ на этот вопрос: запрещено использовать провода и кабели в неподходящих условиях и целях.

Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо использовать только такой провод, характеристиками которого являются фразы «распределение и передача электрической энергии». Более того, вам нужно учитывать не рекламу магазина или одобрение продавца, а сертификат производителя. Если его нет в магазине, этот документ можно найти в интернете.

ГОСТ при выборе кабеля

В настоящее время основным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Изделия кабельные. Требования пожарной безопасности».

Этот документ содержит расшифровку всех названий кабелей и букв, используемых для распределения электроэнергии и обеспечивающих необходимую пожарную безопасность — NG, LS, FRLS, LTx и другие.


Во втором разделе этого ГОСТ описывается негорючий кабель, который обозначается дополнительными буквами NG (ВВГнг). Этот провод также может быть помечен буквами A, B, C, D. Это обозначение указано в скобках, а наиболее распространенный тип кабеля – ВВГнг (A).

Эта буква указывает на сопротивление изоляции горению. Если возможно, кабель может быть проложен в пучках без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе провод можно использовать внутри жилых помещений. Это кабель с низкой дымовой изоляцией ВВГнг LS.

Так какой кабель выбрать для проводки? Прежде всего, проводящий сердечник должен быть медным. Это условие указано в пункте 7. 1.34 PUE и в пункте 14.3 SP 31-110-2003.

Кабель марки ВВГ и его варианты

Наиболее распространенным и доступным типом кабеля для скрытой проводки является ВВГ. Именно оно чаще всего используется в России и других странах постсоветского пространства.


Само название ВВГ указывает на тип изоляции:

отсутствие первой буквы А — проводников медных проводников;

Б — изоляция сердечника из ПВХ;

Б — наружная оболочка также выполнена из ПВХ;

Г — голый, что означает отсутствие внешней брони и других дополнительных снарядов.

Проводники в кабеле медные, одножильные. Поливинилхлорид, из которого сделана изоляция, горит на открытом огне, но не поддерживает горение само по себе. Это означает, что если пожар возникает из-за короткого замыкания, огонь не распространяется по трубам или кабельному лотку.

Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель может использоваться для различных целей, включая фиксированные кабели напряжением до 660 В или 1 кВ. Для использования в бытовых электрических сетях достаточно использовать провод с изоляцией до 660 В. Производитель гарантирует срок службы не менее 30 лет.

Есть много вариантов для этих кабелей, но не все подходят для домашней проводки:

SGA. Этот тип изоляции не поддерживает горение, если проложен только один кабель. Если вы уложите несколько кабелей в пучок или в кабельный лоток, каждый из них должен быть защищен отдельным гофрированным шлангом.

ВВГнг (без подсветки). Специальные добавки в этом типе ПВХ-изоляции позволяют прокладывать несколько кабелей вместе, не снижая огнестойкость.

ВВГнг-лс (от англ. Raucharm — Раухарм). Негорючий кабель, который выделяет меньше дыма при нагревании. Даже в случае пожара этот провод не является источником дыма. Поэтому этот тип кабеля следует использовать в жилых зданиях. Таблица 2 ГОСТ 31565-2012 «Кабельная продукция. Требования противопожарной защиты» прямо указывает на требование прокладывать кабель ВВГНГ-ЛС и не дешевле по цене ВВГНГ.

ВВГнг -frls (с англ. Fireproof — огнеупорный и с низким уровнем дыма — с низким уровнем дыма). Он имеет высокую огнестойкость и высокие температуры и остается готовым к работе в открытом пламени. Эта стабильность гарантируется специальными слюдяными лентами.

Этот кабельный продукт предназначен для помещений с повышенными требованиями к противопожарной защите. Использование в обычной квартире — это дополнительное усилие. Даже обычный кабель VVGNG довольно дорог, чтобы использовать VVGNG-Frls вместо этого — неоправданно завышать стоимость электромонтажных работ.

Могу ли я использовать дома не кабель ВВГнг -ls, а более дешевый ВВГнг? Теоретически это вполне возможно, и если вы не покажете проводку пожарным, то при отсутствии пожара она прослужит долгие годы.

Поэтому при отсутствии магазина или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем PVA, срок службы которого гарантируется производителями только в течение 10 лет.

Совет! Если вы хотите использовать гибкий провод, вы можете установить кабель KВВГнг -ls, но концы НШВИ должны быть прижаты к его концам.

NYM кабель

Какой кабель использовать для прокладки в квартире, отличной от ВВГнг -ls? Другой тип кабеля подходит для проводки

NYM Это аналогичный кабель ВВГнг, изготовленный в соответствии с немецким стандартом VDE 0250. Как и в случае с ВВГнг, рекомендуется выбирать вариант с кабелями с низким уровнем выбросов дыма NYMng-ls.


Расшифровка названия этого кабеля показывает его свойства:

Н — стандарты управления. Кабель изготовлен по стандарту VDE.

Y-Y слой изоляции. Изоляционным материалом является поливинилхлорид.

М — оболочка кабеля. Указывает на наличие внешней оболочки.

лс — мало дыма С уменьшенным дымом при нагревании.

Как и ВВГ, кабель NYM рассчитан на работу с напряжением 660 В. Может использоваться для проводки в сухих и влажных условиях в жилых и промышленных зданиях.

Эти типы кабельной продукции близки по параметрам, но кабели NYM более надежны. Производители гарантируют срок службы продукта не менее 40 лет.

Изоляция отдельных проводов и кабелей полностью состоит из невоспламеняющегося поливинилхлорида. Отсутствие внешней оболочки с повышенной чувствительностью к ультрафиолетовому излучению и прямым солнечным лучам. По этой причине кабель не рекомендуется для открытой установки.

Между внешней и внутренней оболочкой находится слой тонко заполненной резины, что облегчает разрезание кабеля. Эта резина горит, поэтому каждый кабель HYM в комплекте должен быть защищен гофрированной трубкой.

На некоторых заводах маслянистая жидкость может вытекать из резинового слоя в продуктах и  загрязнять обои и распределительные щиты. В этом случае конец кабеля должен быть герметизирован термоусадочной трубкой.

Есть поставщики, которые утверждают, что кабель NYM и его аналоги (NUM, NYUM и другие) трижды изолированы. Это не так. Несмотря на то что резина с мелким наполнителем не проводит электричество, производитель не считает ее изолятором.

Информация! В дополнение к кабелям ВВГнг -ls и NYM разрешены и другие виды кабельной продукции. Главное, чтобы изоляция в этих случаях не была легковоспламеняющейся при меньшем выделении дыма.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ использовать

Помимо кабелей, предназначенных для прокладки кабелей, существуют изделия для кабелей, которые не предназначены для этих целей. Несмотря на это, недобросовестные электрики используют кабельную продукцию такого типа из-за низкой цены и простоты использования.

ПВА провод

По словам производителей, этот провод предназначен для подключения мобильных электроприборов, строительства ручных тележек и других аналогичных целей.


Этот тип кабельной продукции не имеет сертификата для распределения электроэнергии и может использоваться в качестве кабеля для скрытой электропроводки. Срок службы этого продукта составляет всего 10 лет. Этого достаточно для переноски или подключения мобильного механизма, но очень мало для электропроводки, скрытой в слое штукатурки.

Это связано с изоляционными свойствами: он рассчитан на постоянное изгибание, поэтому он более мягкий и менее стойкий, чем у кабелей VVG и NYM. Конечно, оштукатуренный кабель, который неподвижен, прослужит более 10 лет, но никто не может сказать, как долго.

Провод ШВВП

Провод ШВВП (точнее не провод, а кабель) еще менее пригоден для электропроводки, чем ПВС. При аналогичной изоляции проводящих проводников общая оболочка намного тоньше. Этот кабель предназначен для подключения устройств и имеет очень низкое качество практически от всех производителей. Очень часто этот провод имеет неправильную маркировку, преувеличивая эффективный участок — 2,5 мм2 вместо 1,5 мм2 или 1,5 мм2 вместо 0,75 мм2. Использование такого провода может вызвать перегрев, короткое замыкание и даже пожар.


Заявленный срок службы аналогичен проводу PVA, но более тонкая изоляция снижает эффективный срок службы устройства.

ПУНП провод

Использование этого провода строго запрещено. Из-за его низкого качества в России было много случаев загара электрических кабелей и пожаров. В настоящее время технические условия ТУ 16.К13-020-93 отменены и выпуск этого кабеля прерван.

В отличие от ГОСТ 22483-77, технические условия, для которых была изготовлена  проволока, позволяли недооценивать поперечное сечение токонесущего сердечника на 30%. Это означает, что при приобретении кабеля с сечением 2,5 мм2 его фактическое сечение может составлять 1,75 мм2. Естественно, такой проводник будет перегреваться во время работы.


Кроме того, согласно ТУ 16.К13-020-93 изделие изготовлено с изоляцией всего 0,3 мм, в отличие от ГОСТ 23286-78, который предусматривает этот параметр не менее 0,4-0-5 мм.

Эти факторы делают опасным использование ПУНП для проводки. Единственное безопасное использование этого провода — это подключение патронов в люстрах, бра и других внутренних светильниках.

Информация! В связи с запретом на производство кабеля PUNP некоторые производители начали его производство под новыми названиями — ПУНПбм, ПУГНП, ПВПП и др., Что не делает его использование более безопасным.

Вывод

И все же, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучшим выбором одножильного кабеля является ВВГнг -ls или NYMng-ls оригинального производителя, а многоядерным — KВВГнг -ls.

Если эти типы кабельной продукции коммерчески недоступны или установка невозможна по финансовым причинам, использование ВВГнг  и NYM от национального производителя разрешено, но концы последнего должны быть закрыты термоусадочной трубкой.

Lapp 3-жильный силовой кабель NYM-J, 1,5 мм², 19 А, 50 м, серая оболочка из ПВХ, 500 В

Технический справочник

  • docPdfТехнический паспорт монтажного кабеля NYM-J
  • Руководство по выбору кабеля docPdf
  • docPdfТехнический паспорт монтажного кабеля NYM-J

Законодательство и соответствие

Сертификат соответствия RoHS

Компоненты RS

Сертификат соответствия RoHS

Директивы ЕС 2011/65/EU и 2015/863 ограничивают использование 10 перечисленных ниже веществ при производстве определенных типов электрического оборудования.

Хотя это ограничение юридически не распространяется на компоненты, признано, что «соответствие требованиям» компонентов важно для многих клиентов.

Определение соответствия RoHS стандарту RS:

  • Продукт не содержит запрещенных веществ в концентрациях и применениях, запрещенных Директивой,
  • , а для компонентов продукт может работать при более высоких температурах, необходимых для бессвинцовой пайки

Вещества с ограничениями и максимально допустимые концентрации в однородном материале, по весу:

Вещество Концентрация
Свинец 0,1%
Ртуть 0,1%
ПБД (полибромированные дифенилы) 0,1%
ПБДЭ (полибромированные дифениловые эфиры) 0,1%
Хром шестивалентный 0,1%
Кадмий 0,01%
ДЭГФ (бис(2-этилгексил)фталат) 0,1%
BBP (Бензилбутилфталат) 0,1%
ДБФ (Дибутилфталат) 0,1%
ДИБФ (диизобутилфталат) 0,1%

Поставщик изделия, указанного ниже, сообщил RS Components, что изделие соответствует требованиям RoHS.

Компания RS Components предприняла все разумные меры, чтобы подтвердить это заявление. Информация относится только к продуктам, проданным на дату или после даты настоящего сертификата.

Соответствует Подробная информация о продукте

Товарный номер RS 5154332
Описание продукта Lapp 3-жильный силовой кабель NYM-J, 1,5 мм², 19 А, 50 м, серая оболочка из ПВХ, 500 В
Производитель/торговая марка лапландский
Номер детали производителя 16000003

RS Components Ltd, Birchington Road, Corby, Northants, NN17 9RS, UK

Заявление о соответствии

Страна происхождения: DE


Информация о продукте

Установочный кабель NYM-J

Этот кабель NYM-J от Lapp представляет собой широко используемый монтажный кабель, который часто используется в бытовой и коммерческой электропроводке. Кабель с оболочкой из ПВХ предназначен для использования в штукатурке, кирпичной кладке и бетоне и является общепринятым стандартом в строительстве и техническом обслуживании.

Кабель неизолированный медный одножильный с ПВХ покрытием с заливкой компаундом поверх жилы в сборе. Оболочка из ПВХ является огнестойкой и прочной, что позволяет использовать кабель в сухих, влажных и влажных помещениях и даже на открытом воздухе, если он защищен от прямых солнечных лучей.

Кабель нельзя использовать для прямой прокладки в вибрирующем или сжатом бетоне.

Особенности и преимущества

• Неизолированные медные жилы
• Наружная оболочка на основе ПВХ
• Прокладка сверху, снизу, заподлицо и в углублении

Применение

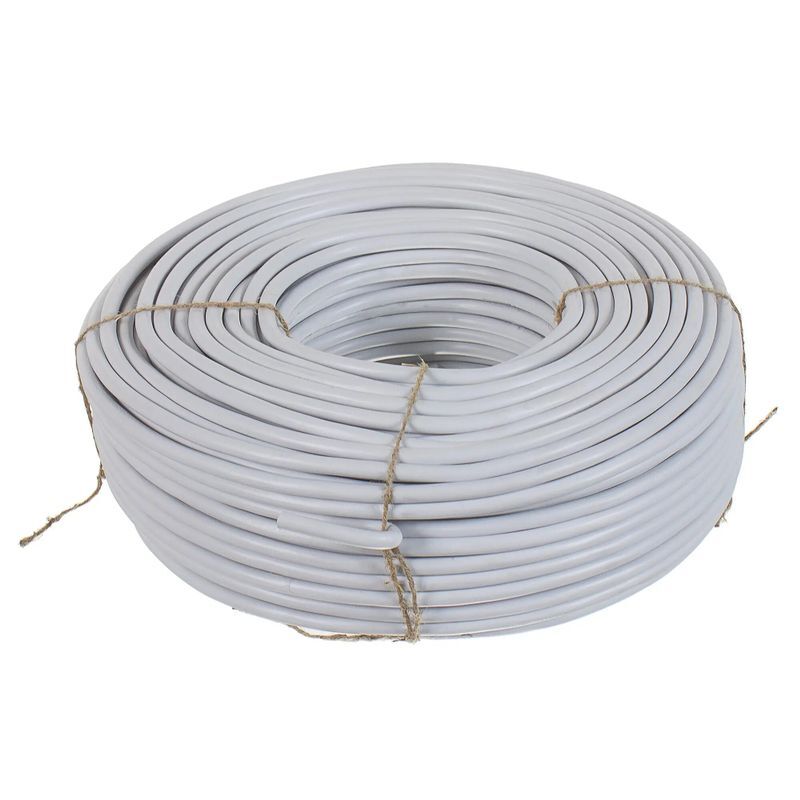

Кабель NYM-J часто используется в бытовых и стационарных прокладках в коммерческих условиях, как правило, при подключении электрических розеток к электросети. Он аналогичен кабелю NYY-J, который используется для тех же целей, но также подходит для использования вне помещений.


Технические характеристики

Атрибут Значение
Марка лапландский
Тип кабеля NYM-J
Токопроводящая жила типа Твердый
Основные пряди 1,38 мм
Количество ядер 3
Площадь поперечного сечения 1,5 мм²
Материал проводника Медь
Номинальное напряжение 500 В
Размер прядей 1,38 мм
Материал оболочки ПВХ
Максимальная рабочая температура +70 °С
Цвет оболочки Серый
Внешний диаметр 8,4 мм
Американский калибр проволоки 15 AWG
Сопротивление проводника 12,1 Ом/км
Изоляционный материал ПВХ
Текущий рейтинг 19 А
Поведение при пожаре Огнестойкий
Минимальная рабочая температура -40 °С
Длина 50 м
Соответствие стандартам Еврокласс Эка
Тип NYM-J

Кабели силовые для стационарной прокладки — NYM-O, NYM-J

Кабели силовые для стационарной прокладки с одно- или многопроволочными медными жилами, с изоляцией и оболочкой из ПВХ.

Монтажный кабель с изоляцией и оболочкой из ПВХ, без зелено-желтой жилы (О) или с зелено-желтой жилой (J).

Эквиваленты кабелей NYM 300/500 В:

  • Кабели YDY 300/500 В согласно PN-HD 21.4 с сечением от 1,5 мм² до 10 мм²
  • Кабели YLY 300/500 В согласно PN-HD 21.4 в диапазоне поперечного сечения от 16 мм² до 35 мм²

Конструкция:

  • Жила:
    • Медь в соответствии с DIN-EN 60228 одножильная класс 1 от 1,5 мм² до 10 мм²
    • Многопроводной класс 2 от 16 мм² до 35 мм²
  • Изоляция: поливинил
  • . Наполнительное покрытие: резиновое соединение
  • Внешнее покрытие: поливинил
  • Цвета изоляции:
    • с защитным дирижером, NYM-J:
      • .
      • 3-жильный: зелено-желтый, синий, коричневый
      • 4-жильный: зелено-желтый, коричневый, черный, серый
      • 5-жильный: зелено-желтый, синий, коричневый, черный, серый
      • 7 и более жил : zielono-żółta, pozostałe żyły czarne z nadrukiem cyfrowym
    • без защитного провода, NYM-O:
      • 1-жильный: черный
      • 2-жильный: синий, коричневый
      • 3-жильный: коричневый, черный, серый
      • 4-жильный: синий, коричневый, черный , серый
      • 5-жильный: синий, коричневый, черный, серый, черный
      • 7 и более жил: черный с цифровой печатью

Характеристики:

  • Применение: Для стационарной прокладки в сухих помещениях под и поверх штукатурки
  • Максимальная температура жилы при эксплуатации кабеля: +70°C
  • Упаковка: Катушки или кабельные барабаны
  • Стойкость к распространению пламени: IEC 60332-1-2
  • CPR — класс реакции на огонь (согласно EN 50575): Eca

Соответствует: VDE 0250 cz. 204


  • ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЕ КАБЕЛИ-ТЕХНИЧЕСКИЕ ДАННЫЕ-PL

9от 0040 до 70°C
Промышленный класс
Рабочая температура
Параметры кабеля
Сердечник Медь
Изоляция Поливинилхлорид (ПВХ)
Температура установки от -5°C до 70°C
Стандартная упаковка Диски, на барабанах
Покрытие Поливинилхлорид (ПВХ)
Заполнение Резиновая смесь
Стойкость к распространению пламени МЭК 60332-1-2
Количество жил в кабеле одноядерный, многоядерный
Внешний диаметр [мм] 5.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
