Расчет сип кабеля по мощности и длине. Расчет СИП кабеля: мощность, длина, сечение и другие важные параметры

Как правильно рассчитать параметры СИП кабеля. Какие факторы влияют на выбор сечения проводника. От чего зависит допустимая нагрузка на кабель. Как определить оптимальную длину линии.

Что такое СИП кабель и где он применяется

СИП (самонесущий изолированный провод) — это современный тип провода для воздушных линий электропередачи. Он состоит из нескольких изолированных жил, скрученных вокруг несущего троса.

Основные области применения СИП кабеля:

• Воздушные линии электропередачи напряжением до 1 кВ
• Ответвления от воздушных линий к зданиям
• Уличное освещение
• Временное электроснабжение строительных площадок

Преимущества использования СИП по сравнению с неизолированными проводами:

• Повышенная надежность и безопасность
• Снижение эксплуатационных расходов
• Простота монтажа
• Возможность прокладки по фасадам зданий
• Отсутствие коротких замыканий при схлестывании проводов

Основные параметры для расчета СИП кабеля

При проектировании линии электропередачи с использованием СИП необходимо учитывать следующие ключевые параметры:

• Мощность нагрузки
• Длина линии
• Допустимые потери напряжения
• Сечение токопроводящих жил
• Допустимый длительный ток
• Механическая прочность

Какие факторы влияют на выбор сечения СИП кабеля? Основными критериями являются:

1. Допустимая токовая нагрузка
2. Допустимые потери напряжения
3. Стойкость к токам короткого замыкания
4. Механическая прочность

Расчет мощности и выбор сечения СИП

Для правильного выбора сечения СИП кабеля необходимо определить расчетную мощность нагрузки. Как это сделать?

1. Составить список всех потребителей электроэнергии
2. Определить номинальную мощность каждого устройства
3. Учесть коэффициенты использования и одновременности
4. Рассчитать суммарную расчетную мощность

Формула для расчета полной мощности трехфазной сети:

S = √(P² + Q²)

где S — полная мощность, P — активная мощность, Q — реактивная мощность.

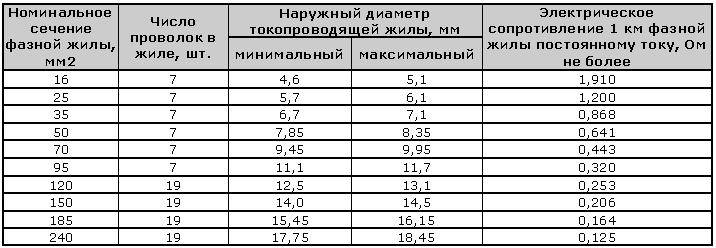

После определения расчетной мощности можно выбрать необходимое сечение СИП по таблицам длительно допустимых токов с учетом условий прокладки.

Расчет допустимой длины линии СИП

Максимально допустимая длина линии СИП зависит от нескольких факторов:

• Мощность нагрузки
• Сечение кабеля
• Допустимые потери напряжения
• Материал токопроводящих жил

Как рассчитать допустимую длину линии СИП? Для этого используется формула:

L = (U × ΔU × S) / (ρ × P)

где L — длина линии, U — напряжение сети, ΔU — допустимые потери напряжения, S — сечение жилы, ρ — удельное сопротивление материала, P — мощность нагрузки.

Важно учитывать, что при увеличении длины линии возрастают потери напряжения и мощности. Поэтому необходимо выбирать оптимальное соотношение между сечением кабеля и его длиной.

Учет климатических факторов при расчете СИП

При проектировании воздушных линий с СИП необходимо учитывать климатические условия района строительства. От чего это зависит?

• Температура окружающей среды влияет на допустимый длительный ток
• Ветровые и гололедные нагрузки определяют механическую прочность
• Грозовая активность требует установки молниезащиты

Как учесть климатические факторы при расчете СИП?

1. Определить климатический район по картам районирования
2. Уточнить нормативные значения нагрузок для данного района
3. Применить поправочные коэффициенты к допустимым токам

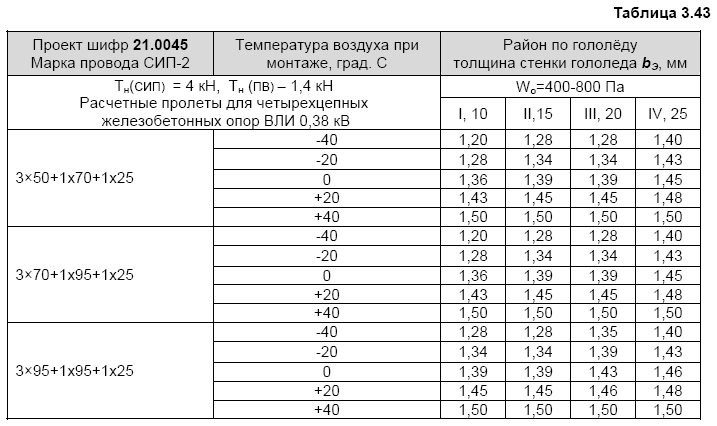

4. Рассчитать механические нагрузки на опоры и провода

Учет климатических факторов позволяет обеспечить надежную и безопасную эксплуатацию воздушных линий с СИП в течение всего срока службы.

Особенности выбора арматуры для СИП

Правильный выбор линейной арматуры играет важную роль в надежности работы линий с СИП. Какие виды арматуры применяются?

• Анкерные зажимы
• Поддерживающие зажимы
• Соединительные зажимы
• Ответвительные зажимы
• Натяжные зажимы

На что обратить внимание при выборе арматуры для СИП?

1. Совместимость с выбранной маркой СИП
2. Соответствие механическим нагрузкам
3. Стойкость к внешним воздействиям
4. Удобство монтажа
5. Срок службы не менее срока службы СИП

Использование качественной арматуры обеспечивает надежное крепление и соединение проводов, снижает вероятность обрывов и повреждений изоляции.

Экономическое обоснование выбора СИП

При проектировании линий электропередачи важно не только обеспечить технические требования, но и оптимизировать затраты. Как провести экономическое обоснование выбора СИП?

1. Рассчитать капитальные затраты на строительство линии
2. Оценить эксплуатационные расходы
3. Учесть потери электроэнергии
4. Сравнить с альтернативными вариантами
5. Определить срок окупаемости

Основные преимущества СИП с экономической точки зрения:

• Снижение потерь электроэнергии
• Уменьшение эксплуатационных расходов
• Сокращение затрат на монтаж
• Повышение надежности электроснабжения
• Увеличение срока службы линии

При правильном проектировании и монтаже линии с СИП обеспечивают значительную экономию средств в долгосрочной перспективе.

Программные средства для расчета СИП

Для упрощения и ускорения процесса проектирования линий с СИП применяются специализированные программные комплексы. Какие задачи они решают?

• Расчет электрических параметров линии
• Выбор оптимального сечения СИП
• Механический расчет проводов и опор
• Построение монтажных таблиц и графиков
• Формирование проектной документации

Наиболее популярные программы для расчета СИП:

1. PLS-CADD
2. EnergyCS Line
3. Сапр ЛЭП
4. Расчет ВЛИ
5. Онлайн калькуляторы

Использование специализированного программного обеспечения позволяет значительно сократить время проектирования, повысить точность расчетов и оптимизировать технические решения.

Online Electric | Механический онлайн расчет воздушных линий, ВЛ, ВЛИ

Доступ к сервисам «Онлайн Электрик» без регистрации ограничен. Войдите в систему или зарегистрируйтесь.

Не нашли нужный онлайн-расчет по электроэнергетике? Свяжитесь с нами! Бот Яша подскажет как найти нужный онлайн расчет или базу данных на сайте «Онлайн Электрик». Написать боту. Программа находится в разработке. Просим оставлять пожелания к функциям программы и содержанию формируемого отчета в форме внизу страницы Исходный параметр Обозначение Единица измерения Значение Марка провода — — Длина пролета L м Погонная масса провода М0 кг/км Полное поперечное сечение провода s мм2 Диаметр провода dПР мм Район по гололеду — — Расчетная толщина стенки голодеда bг мм Плотность льда g 0 кг/м3 Район по ветру — — Расчетный скоростной напор ветра qv Па Коэффициент неравномерности скоростного напора по пролету α — Коэффициент влияния длины пролета kl — Коэффициент лобового сопротивления провода скоростному напору ветра CX — Район по пляске проводов — — Минимальная температура tMIN °С Максимальная температура t MAX °С Среднегодовая температура tСГ °С — Изменение параметра доступно только для зарегистрированных пользователей Описание программы: В разделе сайта пользователь может самостоятельно произвести механический расчет воздушных линий. Ключевые слова: Механический расчет воздушных линий, Механический расчет ВЛ, Механический расчет воздушной линии изолированной, Механический расчет ВЛИ, Механический расчет самонесущего изолированного провода, Механический расчет СИП, расчет воздушной линии, расчет воздушной линии электропередач, расчет провода воздушных линий, расчет сип, калькулятор расчета сип, расчет сип по мощности, расчет сечения сип, расчет длины сипа, расчет провода сип, расчет сип онлайн, расчет кабеля сип, расчет сип дома, расчет сип по мощности и длине, онлайн калькулятор расчета сипа, расчет сечения сип по мощности, расчет сип по мощности калькулятор, калькулятор расчета сечения сип, расчет мощности сип кабеля, калькулятор расчета сип по мощности и длине, расчет сип 3, расчет сип 4, расчет сечения сип по мощности калькулятор, онлайн расчет сип по мощности, расчет линии сип Библиографическая ссылка на ресурс «Онлайн Электрик»: Алюнов, А. Н. Онлайн Электрик: Интерактивные расчеты систем электроснабжения / А.Н. Алюнов. — Режим доступа: http://online-electric.ru

Для выполнения действия необходимо авторизоваться и пополнить баланс в личном кабинете.

Примеры расчетов сечений проводов и кабелей по допустимой потере напряжения

ВОЗДУШНЫЕ ЛИНИИ НАПРЯЖЕНИЕМ ДО 1 кВ

Сечение провода воздушной линии определяют по заданной потере напряжения с учетом индуктивности линии.
Пример. Расчетная активная нагрузка Р = 20 кВт, коэффициент мощности

. Произвести расчет воздушной линии напряжением 0,4 кВ на потери напряжения с учетом индуктивности сопротивлений. Длина линии . Материал провода — алюминий. Принимаем допустимые отклонения напряжения — 2,5%.
Определяем моменты активных и реактивных нагрузок участка линии:

Коэффициент

.
Среднее индуктивное сопротивление .
Определяем расчетную величину потери напряжения

Коэффициент

.
Определяем сечение провода

Принимаем ближайшее сечение, по условию механической прочности и допустимой токовой нагрузки, равным 70 мм².
Проверяем расчетную величину потери напряжения

Проверочный расчет показывает, что принятое сечение удовлетворяет расчетное условие.

КАБЕЛЬНЫЕ ЛИНИИ НАПРЯЖЕНИЕМ ДО 1 кВ

Сечение кабельной линии определяют по заданной потере напряжения с учетом индуктивности линии.
Пример. Расчетная активная нагрузка Р трехфазной кабельной линии составляет 45 кВт, коэффициент мощности

. Произвести расчет кабельной линии напряжением 0,4 кВ на потерю напряжения с учетом индуктивности сопротивлений. Длина линии . Кабель с алюминиевыми жилами. Принимаем допустимые отклонения напряжения — 2,5%.
Определяем моменты полных и реактивных нагрузок участка линии:

Коэффициент

.
Среднее индуктивное сопротивление .
Определяем расчетную величину потери напряжения

Коэффициент

.
Определяем сечение жил кабеля

Принимаем ближайшее сечение (не ниже табличных данных) равным 185 мм².
Проверяем расчетную величину потери напряжения

Проверочный расчет показывает, что принятое сечение удовлетворяет расчетное условие.

ЛИНИИ ДЛЯ ОСВЕТИТЕЛЬНЫХ СЕТЕЙ

Пример. Расчетная нагрузка магистрали, питающей осветительную сеть, Р = 30 кВт. Расчетное значение

(располагаемая потеря напряжения, проц., от номинального напряжения приемников при коэффициенте загрузки, трансформатора мощностью 400 кВА и при ) равно 4,6%, что при напряжении трехфазной сети у ламп U = 380/220 В даст допустимое снижение напряжения — 2,5% от номинального напряжения U ламп. Принимаем расчетный предел отклонения напряжения у ламп рабочего освещения . Сеть трехфазная с нулем напряжением 380/220 В. Провода с алюминиевыми жилами, проложенными в трубе. Длина линии . Определить сечение проводов линии.
Определяем момент нагрузки

По табл. 12-9 находим коэффициент С=44.
Определим сечение проводов трехфазной сети освещения с нулевым проводом

Проверяя результат по табл. 12-11, находим сумму моментов нагрузки (

) и при заданной потере напряжения находим (в табл. 12-11 ближайшее значение ).
Проверочный расчет показывает, что принятое сечение удовлетворяет расчетное условие.
Аналогично выполняют расчет для однофазной двухпроводной сети освещения и для трехпроводной сети (две фазы с нулевым проводом), при которых соответственно меняются коэффициенты С и α (при ответвлениях, см табл. 12-10).

СМЕШАННЫЕ СИЛОВЫЕ И ОСВЕТИТЕЛЬНЫЕ СЕТИ

Пример. Расчетная мощность трехфазной сети напряжением 380 В выполнена кабелем с алюминиевыми жилами (силовая и осветительная сеть):

. Помещение взрывоопасное — В-1б.
Определяем сумму реактивных нагрузок

Определяем нагрузку участка сети

Сила тока в линии

По условию допустимой токовой нагрузки принимаем сечение жилы равным 4 мм².
Потеря напряжения в линии

.
По таблице коэффициент потери напряжения k = 3,23.
Полученный результат проверяем по табличным данным потери напряжения от номинального напряжения приемников.
