Кабель определение по гост. ГОСТы по кабельной продукции: обзор основных стандартов и их применение

Какие основные ГОСТы регулируют производство кабельной продукции в России. Для чего нужны стандарты на кабели и провода. Как выбрать кабель в соответствии с ГОСТом. На что обращать внимание при проверке кабеля на соответствие стандартам.

Основные ГОСТы, регулирующие кабельную продукцию

Кабельная промышленность в России регулируется рядом государственных стандартов (ГОСТов), которые устанавливают технические требования к различным видам кабелей и проводов. Рассмотрим основные ГОСТы в этой области:

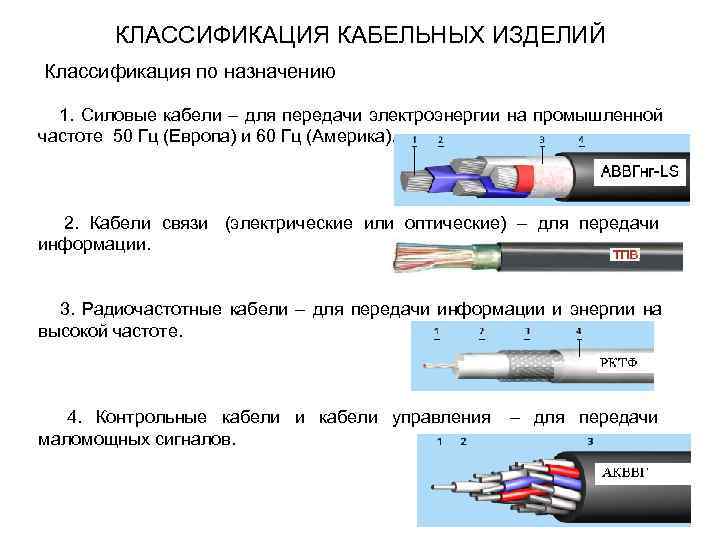

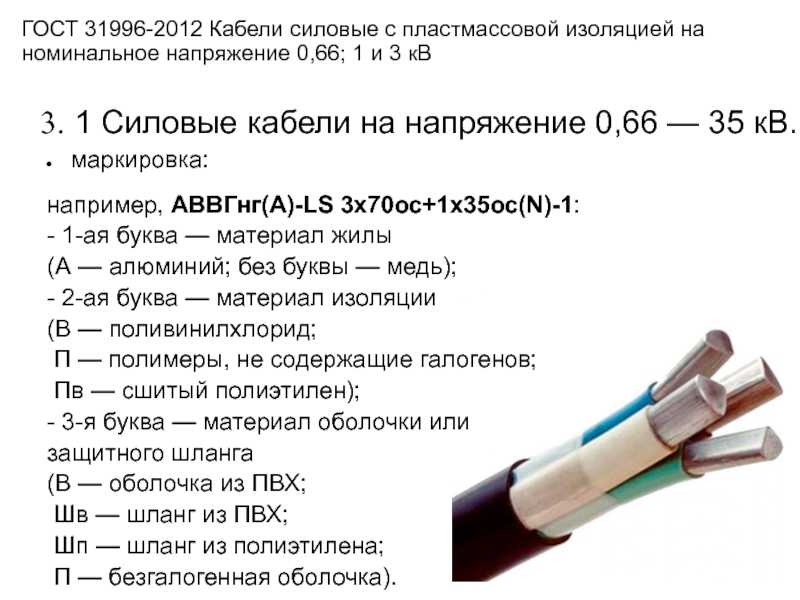

• ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ»
• ГОСТ Р 55025-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно»
• ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией»
• ГОСТ 18410-73 «Кабели силовые с пропитанной бумажной изоляцией»
• ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В»

Для чего нужны ГОСТы на кабельную продукцию

Государственные стандарты на кабели и провода выполняют ряд важных функций:

• Устанавливают единые технические требования к продукции
• Обеспечивают безопасность и надежность кабельных изделий
• Позволяют контролировать качество продукции
• Создают основу для сертификации кабелей
• Упрощают выбор кабельной продукции потребителями

Соблюдение ГОСТов производителями гарантирует, что кабели и провода будут соответствовать необходимым характеристикам и смогут надежно выполнять свои функции.

Как выбрать кабель в соответствии с ГОСТом

При выборе кабельной продукции следует обращать внимание на следующие моменты:

1. Уточнить у производителя или продавца, по какому ГОСТу изготовлен кабель
2. Запросить сертификат соответствия ГОСТу

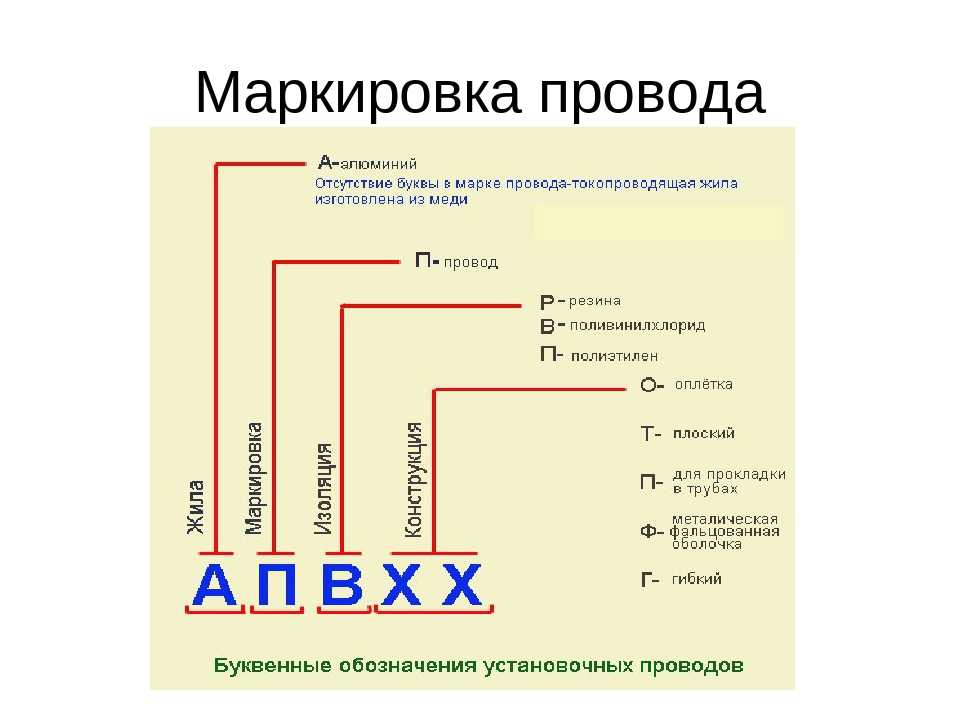

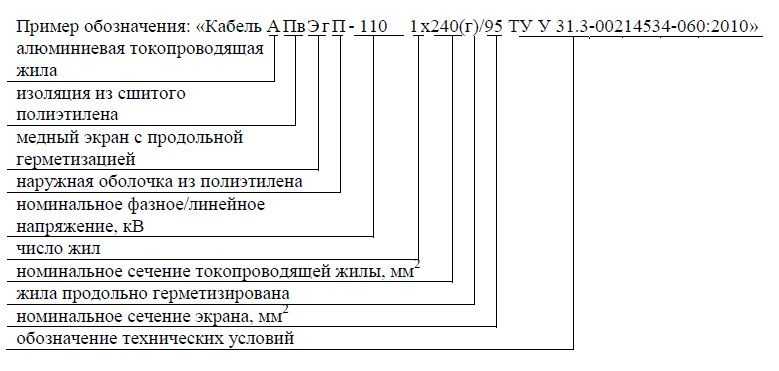

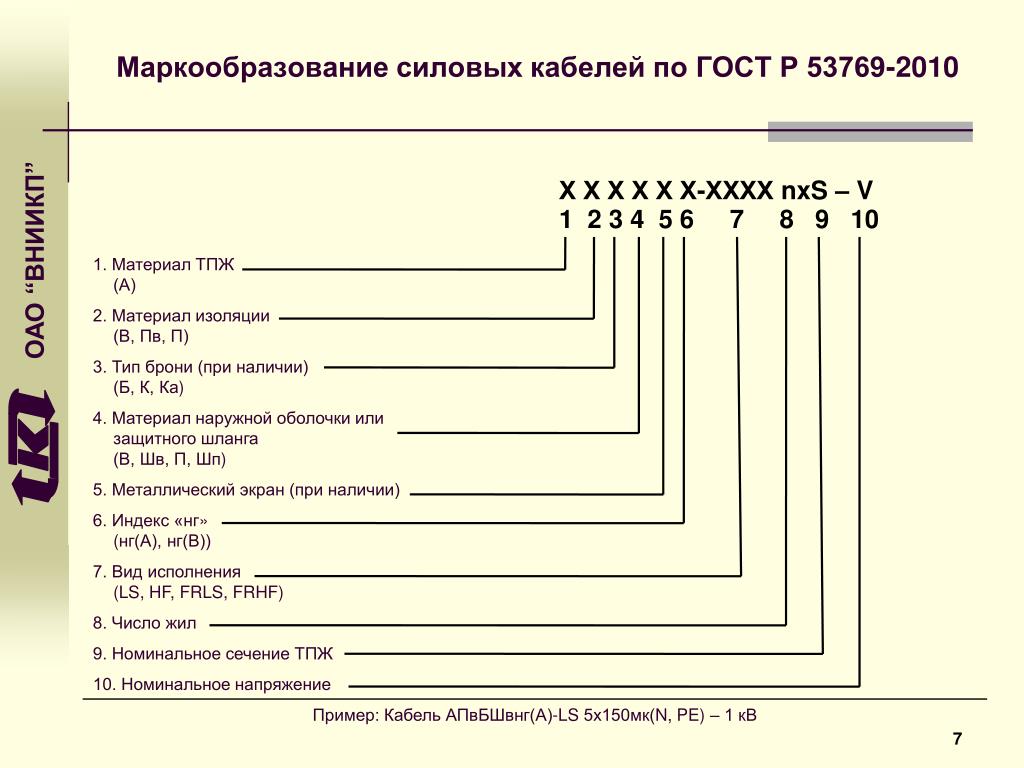

3. Проверить маркировку на кабеле — она должна содержать ссылку на ГОСТ
4. Сравнить технические характеристики кабеля с требованиями ГОСТа
5. При возможности провести выборочные испытания образцов кабеля

Кабель, соответствующий ГОСТу, будет иметь более стабильные характеристики и высокое качество по сравнению с продукцией, изготовленной только по техническим условиям (ТУ) производителя.

На что обращать внимание при проверке кабеля на соответствие ГОСТу

При проверке кабеля на соответствие требованиям ГОСТа следует уделить внимание следующим параметрам:

• Конструкция кабеля (количество и сечение жил, наличие экрана, брони и т.д.)
• Материалы изоляции и оболочки
• Электрические характеристики (сопротивление изоляции, электрическая прочность)
• Механические свойства (гибкость, стойкость к растяжению)
• Стойкость к внешним воздействиям (влаге, температуре, ультрафиолету)

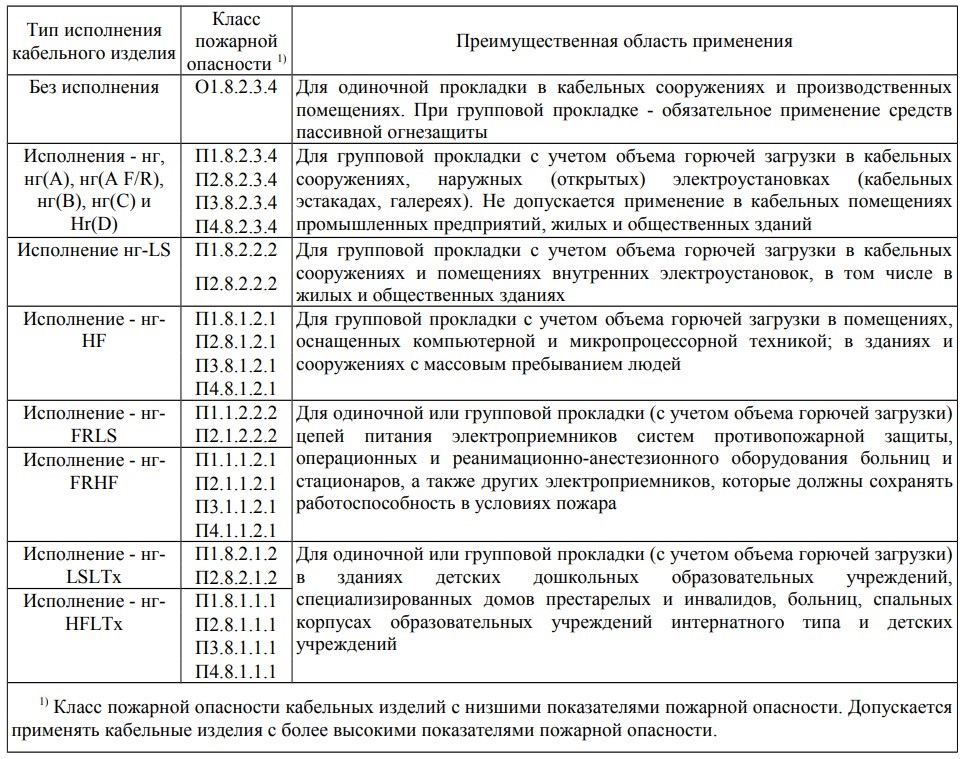

• Пожарная безопасность (нераспространение горения)

Важно проверять не только соответствие заявленным характеристикам, но и стабильность этих параметров в процессе эксплуатации кабеля.

Преимущества кабелей, соответствующих ГОСТам

Кабельная продукция, изготовленная по государственным стандартам, имеет ряд преимуществ:

• Гарантированное качество и надежность
• Соответствие требованиям безопасности
• Совместимость с другим электрооборудованием
• Возможность применения в ответственных системах
• Длительный срок службы

Использование кабелей, соответствующих ГОСТам, позволяет снизить риски при монтаже и эксплуатации электрических сетей.

Основные требования ГОСТов к силовым кабелям

Государственные стандарты предъявляют к силовым кабелям следующие ключевые требования:

• Соответствие электрическим параметрам (напряжение, ток, сопротивление)
• Качество изоляции и защитных оболочек
• Стойкость к механическим воздействиям
• Пожаробезопасность
• Долговечность
• Экологическая безопасность материалов

Соблюдение этих требований обеспечивает надежную и безопасную работу кабельных линий в течение всего срока службы.

Особенности сертификации кабельной продукции по ГОСТам

Процесс сертификации кабелей на соответствие ГОСТам включает несколько этапов:

1. Подача заявки в аккредитованный орган по сертификации
2. Отбор образцов продукции для испытаний
3. Проведение лабораторных испытаний
4. Анализ состояния производства (при необходимости)
5. Принятие решения о выдаче сертификата
6. Инспекционный контроль сертифицированной продукции

Сертификация подтверждает, что кабельная продукция полностью соответствует требованиям государственных стандартов и может быть допущена к применению.

Строительная длина кабеля – что это такое, ГОСТ, минимальные строительные длины кабелей

Заводы-изготовители и компании-реализаторы обычно отпускают кабельную продукцию определенными отрезками, которые называются «строительными длинами». Об этом термине мы расскажем в нашем материале.

Строительная длина кабеля – что это такое по ГОСТ

Строительная длина кабеля — это норматив длины кабельно-проводного изделия, который определяется госстандартом (ГОСТом) и техническими условиями (ТУ) разработчика и предприятия-производителя. Данная норма устанавливает минимальную длину целостного отрезка выпускаемого и используемого кабеля. Логика определения наименьших значений протяженности кабелей и проводов заключается в том, чтобы минимизировать число соединений, каждое из которых потенциально увеличивает вероятность возникновения нештатных ситуаций и сбоев на линиях.

Определение строительной длины по ГОСТ 15845-80

Для всех групп электропроводников и проводов существует «профильный» государственный стандарт, содержащий требования к различным параметрам изделий.

Кроме технических, электрических, функциональных и геометрических параметров ГОСТы могут определять:

• строительные длины кабельных изделий,

• допускаемый удельный вес маломерных отрезков, которая остается от суммарной протяженности выпускаемой партии кабельной продукции;

• минимальные длины маломер-отрезков;

• ограничения по наличию маломер-отрезков для конкретных марок или марко-размеров;

• особые параметры строительных длин для кабелей, которые прокладываются в конкретных условиях, например, в туннелях;

• указание о необходимости согласования строительной длины при заказе.

Государственные стандарты устанавливают строительные длины кабелей и маломерных отрезков в зависимости от следующих критериев:

• номинального напряжения;
• сечения электропроводников;
• разновидности кабельных изделий;
• доли маломерных отрезков в партии, которая сдается.

Заводы имеют право производить кабеля с большими строительными длинами, чем предусмотрено в соответствующих ГОСТах, если это не противоречит ТУ. При наличии заказа на изготовление, кабельно-проводная продукция выпускается строго оговоренной протяженности.

Интересный факт: для строительной длины многих исполнений характерна прямая пропорциональность к их физическим и электрохарактеристикам. То есть, чем больше рабочее электронапряжение и сечение электропроводника, тем больше минимальная строительная длина провода или кабеля.

Таким образом, для ответа на вопрос «какова расчетная строительная длина кабеля» понадобится ознакомиться с соответствующим ГОСТом, ТУ или просто спросить у нашего консультанта.

При монтаже трассы обычно подбираются барабаны с примерно равноценными длинами кабельно-проводных изделий.

Соединение пары строительных длин кабеля производится при помощи специальных муфт и тщательно изолируется.

Минимальные строительные длины

Приводим примеры данных характеристик, которые существуют для различных групп электрокабелей.

Минимальная строительная длина силовых кабелей

-В полимерном (ПВХ, пластмассовом) изоляторе

Электронапряжение, кВ	Сечение проводников, мм	Строительная длина, м	Max доля в партии/min длина
до 3	1,5-16	150	до 20%/50 м
	25-70	300	до 10%/50 м
	от 95	200
6	10-70	450	до 20%/50 м
	от 95	400

Строительная длина определенных кабель-марок, например, АВБбШв, может немного отличаться.

Сечение проводников, мм	Строительная длина, м
6-16	450
25-70	300
от 95	200



-В изоляторе из бумаги с пропиткой

Электро-напряжение, кВ	Сечение проводников, мм	Строительная длина, м (в партии без маломер-отрезков, 70%/30%)	Маломер-отрезки (max доля в партии/min длина)
1/3	<70	300/450	10%/50 м
	95/120	250/400	10%/50 м
	>150	200/350	10%/50 м
6/10	<70	300/450	5%/100 м
	95/120	250/400	5%/50 м
	>150	200/350	5%/50 м
20/35	все	250/250	5%/100 м

-Гибкие в изоляторе из резины

Марка/ Исполнение	Строительная длина, м	Маломер-отрезки (min длина/max доля в партии)
КГ, КГН, КПГУ	от 125	от 20 м/до 20%
ПРС	от 100	от 10 м/до 10%

Рекомендуем ознакомиться со статьей,
из которой вы узнаете, как рассчитать кабель на барабане.

Минимальная строительная доина кабелей управления

Марка	Строительная длина, м	В партии
в ПВХ-изоляторе и оболочке
КУГВВ	от 100	80
	3-100	20
КУГВЭВ	от 100	50
	3-100	30
	10-30	20
КУГВВЭ	от 100	70
	3-100	20
	10-30	10
в ПВХ-изоляторе, КУПВ, КУПВ-П, КУПВ-Пм, КУПВ-Пн
Без экрана	от 201	от 70
	21-200	до 30
Экранирование, в т. ч. частичное	от 201	от 50
	1-=200	до 50
в полиэтиленовой изоляции для неподвижного монтажа, КПВ, КПВБ
Без экрана	от 201	от 40
	101-200	до 40
	35-100	до 20
Экранирование	от 201	до 20
	101-200	до 40
	35-100	до 30

Минимальная строительная длина сигнально-блокировочных кабелей

Строительная длина, м	Маломер-отрезки
от 300	от 50 м

Вычисляя, какова расчетная строительная длина кабелей СЦБ, применяемых для разнообразных железнодорожных приспособлений и устройств телемеханики и автоматики, можно руководствоваться данными для сигнально-блокировочных изделий (маломер-отрезки — до 5% партии).

Минимальная строительная длина контрольных кабелей

Строительная длина, м	Маломерные отрезки (min длина/max доля в партии)
от 150	от 20 м/до 15%
20-50	20-50 м/до 5%

Строительная длина кабелей для ВОЛС обычно составляет 4-6 км (магистраль), в местных линиях может быть 1-2 км. Строительная длина большинства марок оптического кабеля определяется в ТУ заводов-изготовителей. Эта величина часто кратна 0,5 или 1 км (например, 1, 1.5, 2, 2.5 и т.д. до 6 км).

Максимально полную информацию о строительных длинах кабелей любого типа Вам предоставят наши менеджеры.

Нужна консультация по кабелю?
Отправьте заявку и мы проконсультируем по техническим параметрам кабеля или подберем марку!

Отправить заявку

ГОСТ Р 55025-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия | Библиотека

• 10 августа 2017 г. в 11:58
• 654

• Поделиться

• Пожаловаться

ГОСТ Р 55025-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия

Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия.

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом «Всероссийский научно-исследовательский. проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 «Кабельные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. No 486

4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МЭК 60502-2:2005 «Кабели силовые с экструдированной изоляцией и кабельная арматура на номинальное напряжение от 1кв (Um = 1.2 кВ) до 30 кВ (U„ = 36 кВ) включительно. Часть 2. Кабели на номинальное напряжение от 6 кВ (1)„ = 7.2 кВ) до 30 кВ (Ц, = ЗбкВ)» [IEC 60502-2:2005 «Power cables with extruded insulation and their accessories for rated voltages from 1 kV (U„ =1.2 kV) up to 30 kV (U„ = 36 kV) — Part 2: Cables for rated voltages from 6 kV (Um = 7.2 kV) up to 30 kV (Um = 36 kV)»j

5 В настоящем стандарте использованы изобретения, защищенные патентами Российской Федерации на полезную модель:

• Патент на полезную модель № 50338 от 16.06.2005 «Кабель силовой»;
• Патент на полезную модель № 68172 от 03.07.2007 «Кабель силовой»;
• Патент на полезную модель № 86035 от 04.05.2009 «Кабель силовой»;
• Патент на полезную модель № 87037 от 13.05.2009 «Кабель силовой».
• Патент на полезную модель Ns 42347 от 11.08.2004 «Кабель силовой, не распространяющий горение»;
• Патент на полезную модель Ns 42348 от 11.08.2004 «Кабель силовой, не распространяющий горение»;
• Патент на полезную модель Ns 97857 от 29.12.2009 «Кабель силовой бронированный»
• Патентообладатели-Огкрытоеакционерноеобщество«Всероссийсхий научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» и Открытое акционерное общество «Иркутсккабель»

6 ВВЕДЕН ВПЕРВЫЕ

1 Область применения

Настоящий стандарт распространяется на силовые кабели с пластмассовой изоляцией (далее — кабели), предназначенные для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение от 6 до 35 кВ включительно номинальной частотой 50 Гц.

Стандарт устанавливает основные требования к конструкциям и техническим характеристикам кабелей, их эксплуатационные свойства и методы контроля.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 53354-2009 (МЭК 50230:1966) Кабели и их арматура. Испытания импульсным напряжением

ГОСТ 9.046-89 Единая система защиты от коррозии и старения. Изделия технические. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов

ГОСТ 12.2.007.14-75 Система стандартов безопасности труда. Кабели и кабельная арматура. Требовании безопасности

ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение

ГОСТ 2990-78 Кабели, провода и шнуры. Методы испытания напряжением

ГОСТ 3345-76 Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции

ГОСТ 7229-76 Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников

ГОСТ 12177-79 Кабели, провода и шнуры. Методы проверки конструкции

ГОСТ 12179-76 Кабели и провода. Метод определения тангенса угла диэлектрических потерь

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15845-80 Изделия кабельные. Термины и определения

ГОСТ 16962.1-89 (МЭК 68-2-1-74) Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам

ГОСТ 18690-82 Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение

ГОСТ 22483-77 Жилы тсколроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования

ГОСТ 23286-78 Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением

ГОСТ 24621-91 Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра (твердость по Шору)

ГОСТ 27893-88 Кабели связи. Методы испытаний

ГОСТ 28114-89 Кабели. Метод измерения частичных разрядов

ГОСТ Р 53315-2009 Кабельные изделия. Требования пожарной безопасности

ГОСТ IEC 60332-1-2-2011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов

ГОСТ IEC 60332-1-3-2011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-3. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания на образование горящих капелек/частиц

ГОСТ IEC 60332-3-21-2011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-21. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория A F/R

ГОСТ IEC 60332-3-22-2011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория А

ГОСТ IEC 60332-3-23-2011 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-23. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория В

ГОСТ IEC 60754-1-2011 Испытания материалов конструкции кабелей при горении. Определение количества выделяемых газов галогенных кислот

ГОСТ IEC 60754-2-2011 Испытания материалов конструкции кабелей при горении. Определение степени кислотности выделяемых газов измерением pH и удельной проводимости

ГОСТ IEC 60811-1-1-2011 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Измерение толщины и наружных размеров. Методы определения механических свойств

ГОСТ IEC 60811-1-2-2011 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения

ГОСТ IEC 60811-1*3-20’1 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-3. Методы общего применения. Методы определения плотности. Испытания на водологлощение. Испытание на усадку

ГОСТ IEC 60811 *2-1 —20’1 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных композиций. Испытания на озоностойкость. тепловую деформацию и маслостойкость

ГОСТ (ЕС 60811-3-1-2011 Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических и оптических кабелей. Испытание под давлением при высокой температуре. Испытание на стойкость к растрескиванию

ГОСТ IEC 60811-3-2-2011 Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических кабелей. Определение потери массы. Испытание на термическую стабильность

ГОСТ IEC 61034-2-2011 Измерение плотности дыма при горении кабелей в заданных условиях. Часть 2. Метод испытания и требования к нему

Ключевые слова: ГОСТ Р 55025-2012, кабель, провод, силовой кабель, силовой провод, кабель силовой с пластмассовой изоляцией, изоляция из сшитого полиэтилена и поливинилхлоридного пластиката, технические требования к изоляции кабеля, требования безопасности, маркировка кабеля, упаковка кабеля, правила приемки кабеля, методы контроля, транспортирование и хранение кабеля, указания по эксплуатации кабеля;

Скачать ГОСТ Р 55025-2012

Смотрите также

Новости по теме

в чем разница и что лучше выбрать

С необходимостью выбора кабельной продукции, обладающей требуемыми свойствами, сталкиваются специалисты проектных организаций, работники энергослужб предприятий, обслуживающих промышленные электроустановки, а также владельцы частных домов и квартир при проведении электромонтажных работ. Для предварительной оценки качества продукции сначала необходимо ознакомиться с сертификатами, подтверждающими соответствие характеристик кабеля тому или иному стандарту, а также понять, в чем между ними разница. Такая информация должна присутствовать на сайте производителя. Далее мы расскажем, что такое кабель ГОСТ и ТУ, а также какой вариант лучше выбрать для домашней электропроводки.

• Какая разница?
• Что лучше выбрать?

Какая разница?

Нормативным документом, содержащим перечень технических требований к любой продукции (в частности, к электропроводной и кабельной продукции), может быть ГОСТ (государственный стандарт) или ТУ (технические условия). Чем отличаются эти документы и что лучше выбрать?

Государственный стандарт (ГОСТ) разрабатывается государственными органами и в настоящее время утверждается Межгосударственным советом по стандартизации, метрологии и сертификации. Предметом государственной стандартизации обычно является продукция межотраслевого назначения. Технические условия (ТУ) создаются производителем и утверждаются министерством соответствующей отрасли.

Расцвет стандартизации производства пришелся на советский период, когда все предприятия были государственными. Любая продукция должна была соответствовать стандарту. Во главе иерархии стояли государственные стандарты (ГОСТ), ниже рангом стояли отраслевые стандарты (ОСТ), самыми молодыми в этой структуре были технические условия (ТУ). С распадом СССР и появлением большого количества частных производителей кабеля рухнула старая система контроля качества.

Сертификация любой продукции (в том числе и проволоки) на соответствие ГОСТу является затратным мероприятием и требует соблюдения ряда бюрократических процедур. Разумеется, все расходы, понесенные в этом случае, входят в стоимость кабеля. Отличие процедуры сертификации по техническим условиям в том, что она намного проще и дешевле, что выгодно для производителя. С одной стороны, можно предположить, что кабель, сертифицированный по ТУ, должен быть дешевле кабеля по ГОСТу. Но отличие заключается в том, что технические характеристики составляет производитель, что чаще всего приводит к снижению качества продукции. С этой точки зрения представляется, что лучше выбирать кабель, сертифицированный по ГОСТу, так как в разработке этого документа, в отличие от технических условий, принимали участие незаинтересованные государственные органы, хотя в текущих условиях наличие государственный сертификат, к сожалению, не гарантирует высокое качество продукции.

Стандартизация получила новый импульс после создания Таможенного союза, с созданием которого появился технический регламент «О безопасности низковольтного оборудования». В соответствии с этим документом в настоящее время вся кабельная продукция подлежит сертификации на соответствие ГОСТ. Это касается производителей всех форм собственности стран-членов ЕАЭС.

Что лучше выбрать?

С практической точки зрения, если вы хотите выбрать кабель для электропроводки, совершенно недостаточно ориентироваться только на то, какой нормативный документ (стандарт или технические условия) соответствует его техническим параметрам. Выделим наиболее важные моменты этого процесса:

• Перед покупкой токопроводящего изделия необходимо получить информацию о его производителе;
• на сайте производителя убедиться в наличии сертификатов, подтверждающих соответствие товара ГОСТу или ТУ;
• запросить сертификат соответствия у продавца товара;
• лучше, если бухта или барабан, на котором поставляется проводниковая продукция, имеет этикетки завода-изготовителя;

По этим несложным действиям можно легко отличить кабель ГОСТ от ТУ. При отсутствии возможности определить, когда и кем было выпущено данное руководство, от покупки лучше воздержаться. В крайнем случае можно сделать следующее:

1. Визуально оцените состояние изоляции проводов. При наличии следов длительного хранения, особенно на солнце, что лучше всего определяется наличием фрагментарных изменений цвета и фактуры утеплителя (например, местами он стал шероховатым и посветлевшим), категорически не рекомендуется купить кабель.
2. После изгиба кабеля осмотрите изгиб на наличие микротрещин, которые могут возникнуть на некачественно просушенной оболочке.

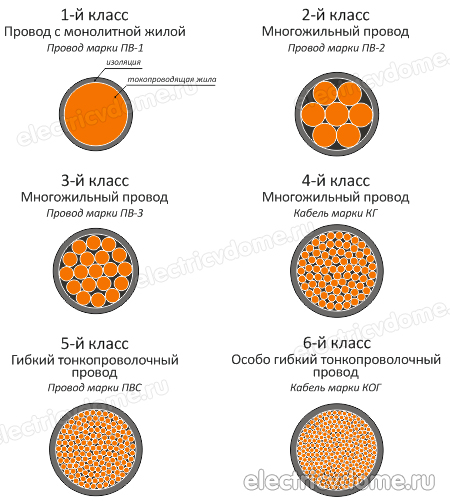

3. Измерить диаметр токоведущей жилы. Для этого можно использовать штангенциркуль. По полученному значению рассчитываем сечение жилы по формуле площади круга. Если жила многопроволочная, измеряют диаметр одной проволоки, вычисляют сечение и умножают на количество жил в жиле. Подробнее о том, как определить сечение кабеля, мы рассказали в отдельной статье.

Также рекомендуем посмотреть полезное видео по теме:

Проверка секции

NYM и ВВГ-П

Вот и все, что я хотел вам рассказать по данному вопросу. Надеемся, что теперь вы знаете, что такое кабель ГОСТ и ТУ, в чем разница между двумя стандартами изготовления и что лучше выбрать!

Проверка секции

NYM и ВВГ-П



Опубликовано: 27.07.2017 Обновлено: 27.07.2017 1 Комментарий

Общие сведения о пленуме и других рейтингах кабелей NEC — Sewell Direct

Трент Кроуфорд

При прокладке кабеля через какое-либо здание в первую очередь необходимо учитывать пространство пленума. Пленумы — это открытые пространства над потолком или под полом, которые используются для циркуляции воздуха. Технически любой воздуховод также считается нагнетательным пространством. Эти пространства важны для циркуляции воздуха в любом здании, но они также создают некоторые проблемы, если у вас когда-нибудь возникнет пожар из-за высокого содержания кислорода и отсутствия противопожарных барьеров. Использование необработанных кабелей в вентиляционных камерах может очень быстро распространить огонь на другие области и распространить ядовитый дым по всему зданию.

Кабели нагнетательной камеры покрыты огнезащитным составом и изготовлены из специального пластика, который почти не дымит так сильно, как другие пластики, что помогает предотвратить эту проблему. Любой кабель, который вы прокладываете через вентиляционные камеры, должен быть рассчитан на герметичные помещения, даже проводка, используемая для передачи информации, например проводка категории 5.

Также стоит упомянуть «случайные» вентиляционные камеры — все, что нужно, — это дырявый воздуховод, чтобы превратить любое открытое пространство в вентиляционную камеру, и таких случаев больше, чем вы думаете. Некоторые установщики HVAC действительно делают работу на высшем уровне, но, к сожалению, иногда небрежные системы можно рассматривать как «достаточно хорошие». Все системы воздуховодов должны быть воздухонепроницаемыми, однако пустые отверстия для винтов, проскальзывающие соединения и смещенные вентиляционные отверстия могут создавать воздушные пути, которые позволяют дыму, испарениям или чему-либо еще всасываться в воздушную систему и проходить через все здание.

Помещения камер создают две проблемы в случае пожара. Во-первых, при необходимости вентиляционные камеры загружаются свежим кислородом. Небольшой тлеющий огонь действительно может вспыхнуть, если он прорвется в пленумное пространство. Вторая проблема заключается в том, что воздух в приточном пространстве нагнетается по всему зданию. Любой дым или испарения, попадающие в камеру, распространяются по всему зданию.

Что такое пленумный кабель?





Если вы когда-нибудь видели, как горит обычный пластик, вы понимаете, почему кабели в пленуме требуют особого обращения. Большинство пластиков быстро сгорает и выпускает клубы густого грязного токсичного черного дыма. Кабели без номинальных характеристик никогда не должны использоваться в любых конструкциях, особенно в пленуме. Если они загорятся, они могут распространить огонь на другие части здания. Любые кабели, проложенные в вентиляционном пространстве, должны быть герметичными. Даже если кабель используется только временно, над потолочной плиткой или под фальшполом следует использовать только вентиляционные кабели… Удивительно, насколько постоянными могут быть «временные» крепления.

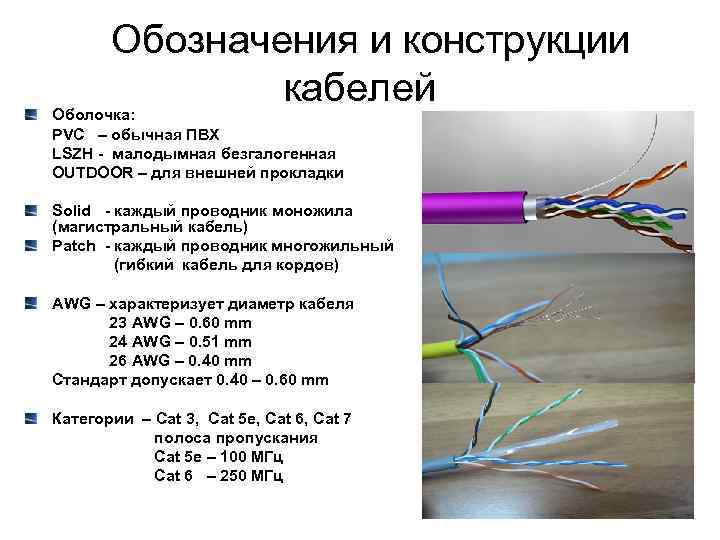

Кабели Plenum имеют обработанную оболочку, обычно из малодымного ПВХ (поливинилхлорид) или ФЭП (фторированный этиленовый полимер). Куртка разработана таким образом, чтобы 1) препятствовать распространению пламени и 2) не выделять вредный дым, который обычно сопровождает горение любого типа пластика. Мы используем провода с тефлоновым (или тефлоновым) покрытием в наших сетевых кабелях, чтобы обеспечить их безопасность и термостойкость.

Кабели Plenum соответствуют самым высоким стандартам и могут безопасно заменять кабели любого другого типа, такие как вертикальные кабели, кабели CM, CL2 или CL3.

Что такое кабель с рейтингом CMP? Или кабель с рейтингом CMR? Что означают эти аббревиатуры и почему они важны? Знаете ли вы, что существует как минимум 16 рейтингов или уровней, используемых для обозначения того, для чего подходит кабель? Независимо от того, планируете ли вы базовую установку в стене дома или коммерческую работу, связанную с нагнетательными пространствами, полезно знать, что означают различные сокращения и где вы должны их использовать.

Это руководство предназначено для быстрого ознакомления с различными уровнями и классификациями кабелей и их аббревиатурами. Стоит отметить, что кабели с более высоким номиналом обычно можно использовать вместо кабелей с более низким номиналом, однако обратное неверно. Как правило, он идет от жилого кабеля к коммерческому кабелю, вертикальному кабелю и кабелю нагнетания, с разными уровнями кабеля на каждом ярусе. Подробнее о рейтингах кабелей NEC.

• CMP : Коммуникации, Пленум — может быть установлен в любом месте
• CATVP : Пленум кабельного телевидения
• CL3P : Пленум класса 3 — для установки в стене в пленуме, стояке и общих помещениях
• CL2P :  Класс 2 Пленум — для установки в стене в пленуме, стояке и общих помещениях
• CMR :  Коммуникации, стояк
• CATVR :  Кабельное телевидение, стояк
• CL3R :  Класс 3, стояк — для установки в стене в стояке и в пространстве без стояка
• CL2R :  Класс 2, стояк — для установки в стене в пространстве с стояком и без него
• CM или CMG : Связь
• КТВ :  Кабельное ТВ
• CL3 :  Класс 3 — для установки в стене в помещениях без стояков и камер
• CL2 :  Класс 2 — для установки в стене в помещениях без стояков и камер
• CMX : Коммуникации, Жилой
• CATVX :  Кабельное телевидение, жилое
• CL3X :  Класс 3, жилые помещения — для установки в стене в помещениях без стояков и камер
• CL2X :  Класс 2, жилые помещения — для установки в стене в помещениях без стояков и камер

Кто отвечает за рейтинги?

NFPA (Национальное агентство противопожарной защиты) — это орган, отвечающий за установление норм и правил для защиты воздуховодов (а также других вопросов, связанных с пожаром), а Национальный электрический кодекс или NEC — это стандарт, который они обеспечивают для обращения со всеми кабелями, включая силовые, сетевые и видео кабели. В разделе 800 NEC описываются свойства кабелей, используемых для сетевых и AV-кабелей. Любая национально признанная испытательная лаборатория (NRTL) может сертифицировать совместимость с NEC. Underwriter Laboratories (UL) является стандартом де-факто, гарантирующим, что ваши кабели соответствуют всем требуемым спецификациям или превосходят их. UL может просто протестировать ваш кабель или сертифицировать завод, на котором он изготовлен, и выдать номер UL, который может быть напечатан на кабеле с товарным знаком UL.

Получите сертифицированный UL кабель для пленума

К сожалению, некоторые компании рекламируют кабели как пленум, но не отвечают требованиям. Много раз они просто маркируют свои кабели с низким рейтингом Riser как «Plenum» и завышают цену. Лучший способ защититься от этого «поддельного» кабеля — проверить номер UL и найти его на веб-сайте UL database.UL.com. Это скажет вам, кто производит кабель и какие типы кабелей они могут производить. См. наш список UL.
