Что представляет собой провод ПНСВ

ПНСВ — это нагревательный провод со стальной жилой и изоляцией из поливинилхлоридного пластиката. Расшифровывается аббревиатура следующим образом:

• П — провод
• Н — нагревательный
• С — стальная жила
• В — изоляция из винила (ПВХ)

Конструктивно провод ПНСВ состоит из однопроволочной стальной токопроводящей жилы круглого сечения и изоляционной оболочки из ПВХ-пластиката. Жила может быть как оцинкованной, так и неоцинкованной.

Основные технические характеристики провода ПНСВ

Рассмотрим ключевые параметры и характеристики нагревательного провода ПНСВ:

• Количество жил — 1 шт
• Материал жилы — сталь
• Материал изоляции — ПВХ-пластикат
• Номинальное напряжение — до 380В
• Рекомендуемое рабочее напряжение — 60-75В
• Максимальная температура нагрева — 80°C
• Минимальный радиус изгиба — 5 наружных диаметров
• Удельное сопротивление:
  • ПНСВ 1,2 мм — 0,15 Ом/м
  • ПНСВ 2,0 мм — 0,044 Ом/м
  • ПНСВ 3,0 мм — 0,02 Ом/м
• Температура монтажа — не ниже -15°C
• Срок службы — 15 лет

Область применения провода ПНСВ

Благодаря своим нагревательным свойствам, провод ПНСВ нашел широкое применение в различных сферах:

1. Прогрев бетона и железобетонных конструкций при низких температурах
2. Обогрев грунта в теплицах и парниках
3. Подогрев водопроводных труб и водостоков для предотвращения замерзания
4. Обогрев кормушек для животных
5. Система «теплый пол» в помещениях
6. Обогрев открытых площадок, ступеней, пандусов
7. Подогрев почвы в сельском хозяйстве

Наиболее широко провод ПНСВ применяется в строительстве для прогрева бетона в зимнее время. Это позволяет проводить бетонные работы при отрицательных температурах и сокращает сроки твердения бетона.

Как правильно подключить и проложить провод ПНСВ

При монтаже и подключении нагревательного провода ПНСВ следует соблюдать ряд важных правил:

1. Провод подключается через понижающий трансформатор с выходным напряжением 60-75В.
2. Нельзя подключать ПНСВ напрямую к трансформатору. Используются «холодные концы» из медного или алюминиевого провода.
3. Соединение ПНСВ с «холодными концами» выполняется вне бетонной конструкции.
4. Длина секции ПНСВ выбирается так, чтобы ток через нее не превышал 15А. Обычно это 15-18 метров при напряжении 70В.
5. Расстояние между соседними витками провода должно быть не менее 15 см.
6. Радиус изгиба провода — не менее 5 наружных диаметров.
7. Для равномерного распределения тепла рекомендуется обернуть провод слоем алюминиевой фольги.

Схемы подключения провода ПНСВ

Существует два основных варианта подключения нагревательного провода ПНСВ:

1. Схема «треугольник»

При данном способе подключения провода ПНСВ делятся на три равные группы. Провода каждой группы соединяются параллельно между собой. Затем три полученных набора проводов соединяются концами в три узла и подключаются к трем выходным зажимам трансформатора.

2. Схема «звезда»

В этом случае используются наборы «троек» — три отрезка провода равной длины, соединенные предварительно одним концом в узел. Свободные концы всех «троек» соединяются в три узла и подключаются к выходным зажимам трансформатора.

Особенности эксплуатации провода ПНСВ

При использовании нагревательного провода ПНСВ следует учитывать некоторые нюансы:

• Не допускается эксплуатация провода при температуре выше 80°C
• Монтаж следует производить при температуре не ниже -15°C
• Провод нельзя использовать в агрессивных средах, разрушающих ПВХ-изоляцию
• При прокладке не допускается пересечение или соприкосновение проводов
• Нагрев бетона осуществляется в три этапа: разогрев, изотермический прогрев, остывание
• Контроль температуры бетона производится электронным термометром
• Отключение нагрева выполняется после набора бетоном 70% проектной прочности

Преимущества и недостатки провода ПНСВ

Как и любой другой материал, нагревательный провод ПНСВ имеет свои плюсы и минусы:

Преимущества:

• Низкая стоимость по сравнению с другими нагревательными элементами
• Простота монтажа и подключения
• Возможность нагрева больших площадей
• Высокая надежность и долговечность
• Устойчивость к механическим воздействиям

Недостатки:

• Необходимость использования понижающего трансформатора
• Ограничение по максимальной температуре нагрева
• Невозможность регулировки мощности нагрева
• Неравномерность нагрева при неправильном монтаже

Альтернативы проводу ПНСВ

Существуют и другие варианты нагревательных элементов, которые могут использоваться вместо провода ПНСВ:

• ПТПЖ — аналогичен ПНСВ, но имеет две проволоки в жиле
• Кабель BET — применяется для системы теплого пола и прогрева бетона
• КДБС — резистивный нагревательный кабель для быстрого твердения бетона
• Саморегулирующиеся нагревательные кабели — автоматически регулируют мощность нагрева

Выбор конкретного типа нагревательного элемента зависит от условий применения, требуемой мощности и бюджета проекта.

Провод ПНСВ 1,2 1,4 1,6

Вы здесь: Прогрев бетона » Оборудование для прогрева бетона » Греющие провода » ПНСВ провод

ПНСВ — Провод Нагревательный со Стальной жилой, с изоляцией из Виниловой оболочки. Это основной нагревательный элемент при проводном электрообогреве бетона. Он размещается непосредственно в толще конструкции перед заливанием в нее раствора. Концы провода через понижающий трансформатор подключаются к сети 380 В.

Провод ПНСВ состоит из однопроволочной токопроводящей жилы и ПВХ изоляции. Схема приведена на рисунке.

Это так называемые «горячие провода», которые должны находится в растворе. Для соединения их с трансформатором используются АПВ «холодные концы», которые отличаются медной или алюминиевой жилой. За счет нее они не нагреваются и могут находиться вне конструкции.

Технические характеристики ПНСВ провода

Параметр	Значение
Напряжение сети	380 В
Рекомендуемое напряжение питания	60-70 В
Температура окружающей среды	-60 ~ +50°C
Температура эксплуатации	≤80°C
Мощность удельная	1,5-2,5 кВт/м3
Расход провода на кубометр раствора	50-60 п. м.
Цикл выдерживания конструкций под напряжением	2-4 суток
Длина секции провода
ПНСВ 1,0 мм	80 м
ПНСВ 1,2 мм	110 м
ПНСВ 1,4 мм	140 м
Удельная мощность тепловыделения провода
для армированных конструкций	30-35 Вт/п.м.
для неармированных конструкций.	35-40 Вт/п.м
Среднее значение сопротивления жилы
ПНСВ 1,2 мм	0,15 Ом/м
ПНСВ 1,4 мм	0,10 Ом/м
ПНСВ 2 мм	0,05 Ом/м
ПНСВ 3 мм	0,02 Ом/м

Купить ПНСВ провод можно в бухтах (мотках) по 1000 м. Цена ПНСВ провода начинается от 900 руб/км за ПНСВ 1,2 мм до 5000 руб/км за ПНСВ 3 мм.

Схема подключения ПНСВ

Подключение ПНСВ кабеля возможно по однофазной и трехфазной схеме. В любой схеме подключения важно учитывать тот факт, чтобы в погруженном в бетон проводе сила тока составляла примерно 15 Ампер.

Распространенные схемы трехфазного подключения показаны на картинке:

Длина ПНСВ петель

Для провода марки ПНСВ–1.2 для трансформаторов КТПТО на 75 Вольт определены следующие допустимые длины: нитка – 28 метров, отрезок для тройки – 17 метров.

Правила укладки и монтажа ПНСВ

Укладка ПНСВ должна соответствовать следующим правилам:

1. соединение холодных и горячих концов должны быть внутри бетон;
2. провод должен быть размещен равномерно по всему объему конструкции;
3. расстояние между проводами должно быть более 5 см;
4. не допускается соприкосновение проводов между собой и с арматурой;
5. радиус изгиба – не менее 4-х диаметров провода.

Отключают нагрев при достижении бетоном от 30 до 70% прочности в зависимости от марки. Процесс твердения бетона до такой прочности занимает от 24 до 72 часов.

Оборудование для электрического подогрева бетона ПНСВ проводом

• понижающий трансформатор;
• магистральные кабели;
• провода холодных концов;
• средства тепловой защиты.

Провод нагревательный

Технические характеристики провода ПНСВ

Кабель, при помощи которого осуществляется прогрев бетона, используется во время строительства бетонных или железобетонных конструкций в условиях отрицательного температурного режима.

Для того чтобы правильно осуществить прогрев бетона, провод ПНСВ следует вмонтировать в бетонную конструкцию в момент выполнения заливки цементного раствора. Для этого используют форму улитки , укладывая кабель на поверхности конструкции, при этом соблюдая расстояние не менее 15 миллиметров от соседнего края провода.

Стоит отметить, что наотрез не допускается соприкосновение провода с другими материалами, кроме раствора бетона в конструкциях разного вида, так как это способствует перегреву кабеля или станции, обеспечивающей прогрев необходимой конструкции.

Основным критерием выбора станции прогрева является показатель нагрузки, который зависит от общей длины кабеля ПНСВ, а также величины его диаметра. К примеру, провод стандартной толщины 1,2 миллиметра длиной 100 сантиметров способен создать сопротивление в 0,15 Ом, тогда как провода ПНСВ 2 и ПНСВ 3 создают сопротивление 0,044 и 0,02 Ом соответственно.

Для корректного прогрева бетона различных марок необходимо придерживаться специального графика, регламентирующего специфику работы в зависимости от температуры окружающей среды и других критериев.

Основные свойства провода ПНСВ

Основными свойствами кабеля ПНСВ являются:

• максимально возможная температура нагрева 80 C
• укладка кабеля не допускается при температуре окружающей среды ниже -15 C
• рекомендованный радиус для изгиба провода должен превышать величину пяти наружных диаметров (минимально 26 миллиметров)
• срок полезной службы сертифицированного кабеля составляет 16 лет
• провод ПНСВ является стойким к водной и легко — кислотной среде.

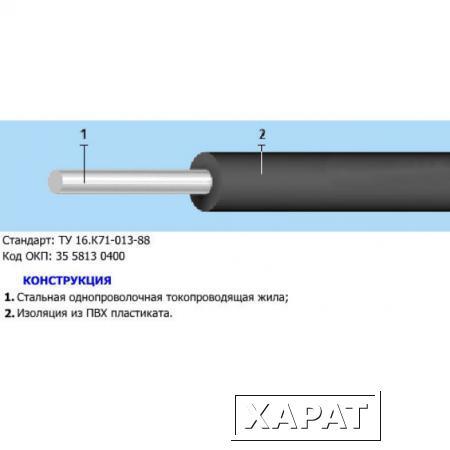

Конструкция провода ПНСВ

провод ПНСВ состоит из двух основных элементов:

• жила — изготавливается из стали круглого сечения
• изоляция — изготавливается из специального полиэтилена или ПВХ пластиката.

Провод НПСВ применяют для подогрева пола и обогрева монолитного бетона. К примеру, в сельском хозяйстве кабель используют для прогрева желоба, по которому течет вода, попадающая в кормушки.

Основные характеристики провода ПНСВ диаметром 1,2 мм:

• напряжение переменного тока — 380В
• рекомендуемое напряжение источника питания — 60-70В
• сопротивление одного метра жилы провода — 0,15 Ом
• удельная мощность — 1,5-2,5 кВт/м3
• расход провода составляет 50 — 60 п.м./м3 бетона.



Описание ПНСВ 1,2

• Провод является нагревательным
• Провод нагревательный применяется для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В
• ПНСВ 1,2 имеет стальную жилу и предназначается для проведения обогрева объектов промышленности в нефтяной и газовой отрасли, а так же применяется для железобетона
• Токопроводящая жила из стальной оцинкованной проволоки диаметром 1,2мм
• Изолируется провод нагревательный с помощью ПВХ пластиката или полиэтилена

• Диапазон рабочих температур: -60…+50С прокладки и монтажа: -15…+50С
• Минимальный срок службы: 16 лет
• Провод стоек к воздействию воды и 20% водного раствора поваренной соли или 30% раствора щелочей Ca (OH)2 или NaOH
• Радиус изгиба провода при монтаже должен быть не менее 5 наружных диаметров
• Минимальный радиус изгиба ПНСВ 1,2. 25 мм
• Смонтированные провода не должен пересекаться или прикасаться друг к другу, расстояние между проводами должно быть не менее 15 см
• Режим работы проводов ПНСВ повторно-кратковременный или длительный
• Для достижения равномерности теплового поля смонтированные провод нагревательный рекомендуется покрывать металлической фольгой толщиной 0,2 -0,5 мм

• Твердение бетона при низких температурах воздуха существенно замедляется, и при ее значениях ниже 5°С бетон необходимо прогревать. Прогрев бетона осуществляется специальным греющим проводом, укладываемым в конструкцию до её бетонирования.

  Нагревательный провод ПНСВ (Провод нагревательный со стальной жилой, с изоляцией из поливинилхлоридного пластиката или полиэтилена). Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.

  Свойства ПНСВ таковы, что рабочий ток погруженного в бетон провода следует выбирать в 14–16 А. При таком токе (14–16 А) провод ПНСВ будет нормально работает в бетоне, однако на воздухе быстро выходит из строя, поэтому «холодные концы» ПНСВ выполняются из провода АПВ–4 длиной 0,5–1 метр.

  Поэтому провод ПНСВ четко отрезают на отрезки определённой длины, чтобы ток в проводе, погруженном в бетон, составлял 14–16 А.

  Измерим длину нагревательного провода ПНСВ одной «нитки» для вашей бетонной констукции

  Введите напряжение греющего трансформатора Вольт

  Введите диаметр жилы ПНСВ (0.6, 1.1, 1.2, 1.4, 1.8, 2, 3, 4 мм) мм

  Характеристика вашей монолитной бетонной конструкции:

  армированная конструкция (с арматурой) неармированная конструкция (без арматуры)

  Такими «нитками» прогревочного провода ПНСВ укладываем внутри вашей бетонной конструкции

  Шаг витками нагревателей 50–150 мм, если ж/б конструкция контактирует с грунтом (подготовки под полы, фундамент и т. п.), шаг 150–200 мм в местах подливках под колонны и местных заделках шаг 25–70 мм

  Такая «нитка» провода ПНСВ обогревает конструкцию толщиной 100 мм, если конструкция толще, то провода ПНСВ внутри вашей конструкции укладывают в ярусы с шагом 80–100 мм по высоте.

  Рассчитаем общую длину провода ПНСВ, требуещегося для прогрева вашей ж/б конструкции

  (потребуется ширина высота длина ж/б конструкции, см. вышеуказанный рисунок)

  Введите объём вашей ж/б конструкции: м

  Введите ширину вашей ж/б конструкции: м

  Введите высоту вашей ж/б конструкции: м

  Введите количество «ниток» провода ПНСВ, необходимое для вашей ж/б конструкции: штук (смотри рисунок)

  Напряжение прогрева = 75 В (третия ступень прогревочных станций). Одной понижающей трансформаторной подстанцией типа СПБ-80, КТПТО-80/86 обогревают 20-30 м бетона. Возможно греть небольшие объемы бетона трансформатором 380/36 В. Обычно для провода ПНСВ-1,2 для КТПТО (то есть на 75 В): нитка = 28 метров, «отрезок для тройки» = 17 метров.

  Подача напряжения осуществляется после окончания бетонирования (температура заливаемого бетона в зимнее время должна быть не ниже +5 С).

  Электропрогрев бетона ведётся в трёхстадийном режиме:

  • разогрев бетона, при скорости подъёма температуры не более 10 С/ч
  • изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 С
  • остывание бетона со скоростью не более 5 С/ч

  Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.

  На практике укладку проводов ПНСВ в бетонную конструкцию используют соединением в треугольник или звезду . Провода делят на три равные группы, провода каждой группы соединяют между собой параллельно, полученные три набора проводов соединяют концами в три узла и подключают к трем выходным зажимам станции — соединение «треугольник». При соединении нагрузки «звездой» в конструкции устанавливают набор «троек» — трех отрезков провода равной длины, соединенных предварительно одним концом в узел. Свободные концы всех «троек» соединяют в три узла и подключают к выходным зажимам трансформатора прогрева бетона.

  Треугольник

  ПНСВ-прогревочные провода

  Твердение бетона при низких температурах воздуха существенно замедляется, и при ее значениях ниже 5 С бетон необходимо прогревать. В настоящее время при отсутствии надежных и недорогих химических добавок — ускорителей твердения бетона технология зимнего бетонирования в основном базируется на применении методов прогрева бетона с его последующим выдерживанием до достижения нормативных критической и распалубочной прочности. Такая технология является, в сущности, ресурсосберегающей, так как ценой дополнительных энергозатрат достигается возможность:

  сократить сроки строительства
• эффективно использовать трудовые ресурсы и оборудование, в частности, опалубку
• применять более дешевые бездобавочные бетонные смеси

• исключить замерзание бетона в раннем возрасте и гарантировать требуемое высокое качество возводимых конструкции.

технические характеристики, толкование и применение

Провод ПНСВ достаточно специфичен и не используется для подключения потребителей электроэнергии к сети, это электронагреватель. Чаще всего этот тип кондуктора используется для обогрева бетона, что позволяет проводить строительные работы в зимнее время. Рассмотрим подробнее технические характеристики провода ПНСВ, конструктивные особенности и область применения.

• Расшифровка сокращений и оформление
• Технические характеристики
• Область применения
• Как подключить и проложить провод
• Как заменить

Расшифровка сокращений и оформление

Обозначение ПНСВ расшифровывается как:

• П — провод;
• Н — отопление;
• С — сталь;
• В — в виниловом чехле.

Таким образом, маркировка указывает, из чего состоит провод: стальной сердечник, оцинкованный или не оцинкованный, с изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице приведены основные технические характеристики ПНСВ:

Количество жил	1 шт.
Основной материал	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура установки	Не ниже -15 градусов Цельсия
Рабочая температура	от -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Плотность мощности	1,5–2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм — 0,15 Ом; 2 кв. мм — 0,044 Ом; 3 кв. мм — 0,02 Ом;
Сопротивление изоляции	1 МОм / 1 км
Толщина изоляции	0,8-0,17
Режим работы	Прерывистый или продолжительный
Потребление	50-60 м. п. за 1 м3 бетона
Срок службы	15 лет

В таблице сечения ниже указан также базовый набор характеристик, он поможет в выборе правильного сечения провода:

Область применения

Характеристики мы рассмотрели, теперь поговорим о том, где применяется нагревательная проволока ПНСВ. Применяется для прогрева бетона, например, при его заливке при низких температурах, для его твердения.

Кроме того, ПНСВ можно использовать для отопления. В сельском хозяйстве и быту кондуктор используют для обогрева почвы, обогрева водопроводных труб и водостоков, для канализации, чтобы вода не замерзала в холодное время года. Комнатный провод нашел свое применение в качестве нагревательного элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной сердцевиной. Стоит отметить, что неоцинкованная сердцевина подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Вторичный ток — от десятков до сотен ампер в зависимости от мощности нагревателя. При проектировании системы отопления с проводом ПНСВ необходимо обеспечить, чтобы удельная мощность находилась в пределах 1,5-2,5 кВт для проводника сечением 1,2 кв. мм

Стоит отметить, что наиболее распространены провода сечением 1,2 — 1,4 мм, но есть и варианты сечением до 6 кв. мм

Подключать ПНСВ напрямую к трансформатору нельзя, так как он греется и надежного соединения не получится. Подключать провод к трансформатору необходимо холодными концами. То есть ПНСВ подключается к токоведущим жилам из меди или алюминия любым надежным способом. Для меди можно использовать пайку тугоплавкими припоями (не рекомендуется ПОС-60, хотя его температура плавления в несколько раз превышает рабочую температуру проволоки). Пайка совмещена стяжкой из медной проволоки. Возможно использование клеммных колодок и других типов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трехфазному трансформатору представлена ​​на рисунке:

Стоит отметить, что длина провода выбирается так, чтобы ток через него не превышал 15А, если нужно отапливать большую площадь – объединяйте такие сегменты с секциями. В среднем такой ток обеспечивается при длине участка 15-18 метров и напряжении питания 70В.

Для пищевых продуктов подходит КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором 80 кВА для обогрева бетона. Также можно подключить нагревательный провод к мощному сварочному аппарату с выходным током 150-250А. Этот вариант подходит для домашнего использования, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода необходимо производить так, чтобы расстояние между соседними жилами было не менее 15 см. Для получения равномерного теплового поля его можно обернуть слоем фольги толщиной 0,2-0,5 мм.

Как заменить

Для замены ПНВС можно использовать ПТПЖ, у него аналогичные характеристики. Аналог можно согнуть по радиусу, равному 10 минимальным диаметрам, отличие в том, что у него 2 проволоки. Для утепления бетона можно использовать ПТПЖ 2х0,6. Нагревательный кабель BET также подходит для системы обогрева теплого пола или бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать с миксером и вибратором. ПНСП — также подходит для замены ПНСВ. Среди нагревательных кабелей также можно выделить КДБС – этот резистивный нагревательный кабель предназначен для быстрого твердения бетона.

Напоследок рекомендуем посмотреть полезное видео по теме:

На этом мы заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где можно использовать этот проводник, как он подключается к сети и какой имеет аналоги.

Аналогичные материалы:

• Что такое резистивный кабель
• Ошибки при монтаже теплых полов
• Кабельный обогрев водопроводных труб

Опубликовано: 28.04.2018 Обновлено: 30.07.2018 Пока без коментариев

изоляционный слой жил, маркировка и условия применения

Часто с прокладкой электросети или ремонтом устройств сталкиваются потребители, не получившие специальных знаний по электротехнике. Бытовые проводники имеют схожие внешние характеристики и маркировку, поэтому пользователям непросто определить, чем кабель отличается от провода или шнура по ГОСТ 22483-2012 и ТУ производителей. Вы должны понимать терминологию и получать достоверную информацию.

Содержание

1. Разница между кабелем и проволокой
2. Внешняя оболочка
3. Значения декодирования
4. Область использования
5. Срок службы
6. Разница между кабелем и шнуром
7. Изоляция
8. Маркировка
9. Термины.
10. Срок службы
11. Выбор между кабелем и проводом

Отличие кабеля от провода

Отличие кабеля от провода

Кабель представляет собой пластиковую или резиновую линию, содержащую внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешних воздействий. Специальный трос легко отличить по наличию бронированного кожуха, предотвращающего повреждения при механическом воздействии.

Провод многожильный или одножильный несущий, снабженный легкой трубчатой ​​изоляцией или представленный полым металлическим стержнем с сечением жилы 1,5 мм и более.

Различия между кабелями и проводами заключаются в количестве жил, типе изоляции, маркировке и назначении. Благодаря двойной изоляции токонесущих жил кабель пропускает большие токи и напряжения относительно провода. Разница сотни киловольт в пользу кабеля.

Наружная оболочка

По ГОСТ 15845-80 провод — одна жила, кабель — две и более изолированные жилы, объединенные в дополнительную изоляцию. Если два или более металлических стержня не имеют защитной оболочки, они классифицируются как проволока.

Значения расшифровки

Маркировка кабелей и проводов различается буквами и цифрами.

Названия проводов содержат следующие значения:

• буква «А» впереди указывает на то, что это алюминиевый провод;
• «П» — провод медный;
• «ПП» — 2 или 3 плоские медные жилы;
• следующих номиналов: «П» — полиэтиленовая изоляция, «Р» — резиновая, «В» — виниловая, «Л» — хлопчатобумажная оплётка;
• «Н» — дополнительная защита негорючим наиритом, «Б» — винил;
• «Г» — буква имеет значение в маркировке, благодаря гибкой токоведущей жиле;
• «ТО» — покрытие против гниения.

Цифры в коде обозначают сечение проводов.

Маркировка силовых кабелей

При маркировке кабелей по ГОСТ установлен следующий порядок:

• Тип жилы. «А» — алюминий, отсутствие буквы — медь.
• Назначение. «К» — контрольная, «КГ» — с повышенной гибкостью.
• Защита. «П» — полиэтилен, «В» — винил, «Р» — каучук, «НГ» — негорючий и «Ф» — флюорлоновое покрытие.
• Бронирование или внешнее покрытие. «А» — алюминий, «С» — свинец, «П» — полимер, «В» — винил, «П» — каучук, «О» — покрытие всех фаз, «Пв» — вулканизированный пластик.
• Защита. «Б» — антикоррозийная броня, «Бн» — негорючая броня, «2г» — двойная поливинилхлоридная лента, «Шв» — виниловый рукав, «Шп» — полимерный рукав, «Шпс» — самозатухающий полимерный рукав.

Область применения

Кабель категории 5

Надежная защита от механических и агрессивных воздействий, увеличенный срок службы, номинальное напряжение – основные характеристики кабеля, которые следует отличать от провода при прокладке в особых условиях. Мощные изолированные системы подходят для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

Согласно ПУЭ (правилам устройства электроустановок) кабель подразделяется на 5 категорий:

• Силовые предназначены для передачи электроэнергии, прокладываются стационарно или при подключении передвижных потребителей.
• Соединительные провода используются для маршрутизации устройств между устройствами. Они хорошо справляются с повышенными температурами и 500 В.
• Устройства связи встречаются в системах сигнализации и проводной связи.

• Линии управления рекомендуется использовать при подключении цепей управления и освещения в электрооборудовании напряжением 600 В.
• Радиочастотные и оптические носители передают энергию и сигналы на определенных радиочастотах или в оптическом диапазоне.

Провод ПУГНП

По области применения провода подразделяются на монтажные, силовые, установочные группы. Первые используются для гибкой или стационарной проводки в распределительных щитах, производстве радио и электроники. Силовые варианты входят в состав электросетей, установочные провода применимы при соединении установок, систем электропередачи внутри, снаружи зданий.

• Для стационарной прокладки в закрытых помещениях подходят провода — ПУГНП, ПУНП, АПУНП, ПВС.
• Изделия монтажно-монтажные — ПВ-1, ПВ-3, АПВ, МКЭШ — укладываются в трубы, пустоты зданий, кабельные лотки и под штукатурку.
• В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
• Для ВЛ подходят СИП-2, СИП-3, СИП-4
• Слаботочная связь — ПРППМ, ТППэп, ТРП.

Классификация электрических проводников подробно описана в стандарте ISO 11801 2002.

Срок службы

Средний срок службы кабеля 30 лет, провода — от 6 до 15 лет. Продолжительность эксплуатации обусловлена ​​наличием/отсутствием двух и более утеплителей, бронекорпусов.

Отличие кабеля от шнура

Шнуры по определению представляют собой гибкие провода, включающие в себя несколько упругих жил — скрученные провода, изолированные неметаллической оболочкой. Изделия предназначены для гибкого соединения. Отличие шнуров состоит в количестве жил: различают многожильные и двухжильные изделия, чем больше нитей в жиле на единицу сечения, тем проводник гибче. Существуют гибкие проводники с повышенной пластичностью, которые используются для создания шнуров.

Плоская форма и минимальное сечение жил (1,5 мм2), использование в бытовой электропроводке – основные показатели, позволяющие определить, чем шнуры отличаются от кабелей и проводов. Более распространены многожильные варианты, однако для электроприборов, не требующих специального заземления, вполне подходят двухжильные шнуры.

Изоляция

Гибкие жилы шнура покрыты полимерной изоляцией и заключены в один защитный кожух из мягкого пластика или резины.

Электрический кабель состоит из нескольких жил, защищенных общей изоляцией (ПВХ, резина, пластик). В зависимости от области применения многие производители стремятся комплектовать кабель усиленными защитными оболочками, а провод или шнур прячут под легкой оболочкой.

Только кабель может иметь дополнительную броню из свинцовой, алюминиевой или стальной проволоки/ленты, указанной в маркировке.

Маркировка

Кабель КВВГ

В зависимости от назначения и вида изоляции в электротехнике встречаются следующие маркировки кабелей:

• Варианты питания в ПВХ изоляции — NYM, AVVG, VVG.
• Провода гибкие в резиновой оболочке — КГ.
• Тросы контрольные — КВВГ.
• Изделия силовой бронетехники — АВБШв, ВБбШвнг.
• Информация и радиочастоты — ФТП, УТП, РГ, САТ, РК, КВК-В, КВК-П.
• Пожарные, изделия сигнализации: КПСнг, КПСЭнг, КСВВ, КПСВ, КЦППЭП.
• Термостойкие — РКГМ.

Трос ШВП

Среди распространенных марок шнуров: ШВП, ШВВП, ШТЛП. Первый вариант подходит для подключения электронной техники, квартирных светильников и климатической техники (вентиляторы, ионизаторы), подверженной незначительным механическим деформациям.

ШВВП — многожильный шнур с многопроволочными медными жилами с изоляцией из ПВХ-пластика. Виниловая оболочка препятствует распространению огня при возгорании.

ШТЛП — провод телефонный. Шнур линейный, содержит многопроволочные медные жилы в полиэтиленовой пленке с изоляцией из поливинилхлорида.

Условия использования

Срок службы ШВП в нормальных условиях не более 6 лет

Мягкость и гибкость шнура обуславливает его широкое применение в быту, при подключении бытовых приборов. При стационарной прокладке предпочтительны монолитные кабели (силовые, контрольные, управления и связи, радиочастотные).

Срок службы

Срок службы кабеля зависит от технических характеристик и условий эксплуатации. Например, изделия силового типа эксплуатируются 30 лет при температуре -50…+50°С. Контрольный кабель при прокладке на открытом воздухе и в траншеях работает более 15 лет, в помещениях, тоннелях, каналы — 25 лет. ШВП прослужит максимум 6 лет при нормальных условиях.
