Ключевые особенности цифрового мультиметра UNI-T UT136B+

Цифровой мультиметр UNI-T UT136B+ обладает рядом важных особенностей, делающих его удобным и функциональным измерительным прибором:

Прочная конструкция, выдерживающая падение с высоты до 2 метров
Большой ЖК-дисплей с подсветкой для удобства считывания показаний
Высокая частота обновления данных — 4 раза в секунду
Соответствие стандартам безопасности CAT II 1000V и CAT III 600V
Автоматический выбор диапазона измерений
Функция удержания данных на дисплее
Автоматическое отключение для экономии заряда батареи

Благодаря этим характеристикам UT136B+ подходит как для бытового, так и для профессионального использования электриками, монтажниками и другими специалистами.

Основные измерительные функции мультиметра UT136B+

Прибор позволяет выполнять следующие виды измерений:

Постоянное и переменное напряжение до 1000В
Постоянный и переменный ток до 10А
Сопротивление до 40 МОм
Емкость конденсаторов до 100 мФ
Частота до 40 МГц
Проверка диодов
Прозвонка цепи
Бесконтактное обнаружение напряжения (NCV)

Такой набор функций позволяет решать большинство задач при диагностике и ремонте электрооборудования и электроники.

Измерение напряжения с помощью UT136B+

Для измерения напряжения с помощью мультиметра UT136B+ необходимо выполнить следующие действия:

Установить поворотный переключатель в положение V~ для переменного или V- для постоянного напряжения
Подключить черный щуп к гнезду COM, а красный — к гнезду V/Ω/mA
Коснуться щупами измеряемой цепи параллельно нагрузке

Считать результат измерения с дисплея

При измерении напряжения следует соблюдать осторожность и не превышать максимально допустимое значение 1000В. Для неизвестных цепей рекомендуется начинать с максимального диапазона.

Особенности измерения тока мультиметром UT136B+

Измерение тока имеет ряд важных особенностей:

Мультиметр включается в цепь последовательно
Для токов до 400 мА используется гнездо V/Ω/mA
Для токов до 10А используется отдельное гнездо 10А
Время непрерывного измерения на пределе 10А не должно превышать 10 секунд
Между измерениями больших токов необходимо делать паузу 15 минут

Несоблюдение этих правил может привести к выходу из строя предохранителей или повреждению прибора. Всегда начинайте с максимального диапазона при неизвестной величине тока.

Измерение сопротивления и прозвонка цепей

Для измерения сопротивления и прозвонки цепей:

Установите переключатель в положение Ω
Подключите щупы к гнездам COM и V/Ω/mA
Выберите режим сопротивления или прозвонки кнопкой SELECT
Коснитесь щупами проверяемого участка цепи

При сопротивлении менее 50 Ом прибор подаст звуковой сигнал, свидетельствующий о целостности цепи. Перед измерением обесточьте проверяемую цепь и разрядите конденсаторы.

Проверка диодов и транзисторов

Мультиметр UT136B+ позволяет проверять исправность полупроводниковых элементов:

Для проверки диодов используйте режим «диод»
Прямое падение напряжения исправного кремниевого диода составляет 0.5-0.8В
Для проверки транзисторов используйте специальное гнездо hFE
Коэффициент усиления транзистора должен находиться в диапазоне 1-1000

Эти функции позволяют быстро выявлять неисправные полупроводниковые компоненты в электронных устройствах.

Измерение емкости конденсаторов

Процесс измерения емкости конденсаторов включает следующие шаги:

Установите переключатель в положение емкости
Подключите щупы к гнездам COM и V/Ω/mA
Коснитесь щупами выводов конденсатора
Дождитесь стабилизации показаний на дисплее

Для точного измерения малых емкостей (менее 200 нФ) необходимо вычитать собственную емкость прибора. При измерении больших емкостей время стабилизации показаний может достигать нескольких секунд.

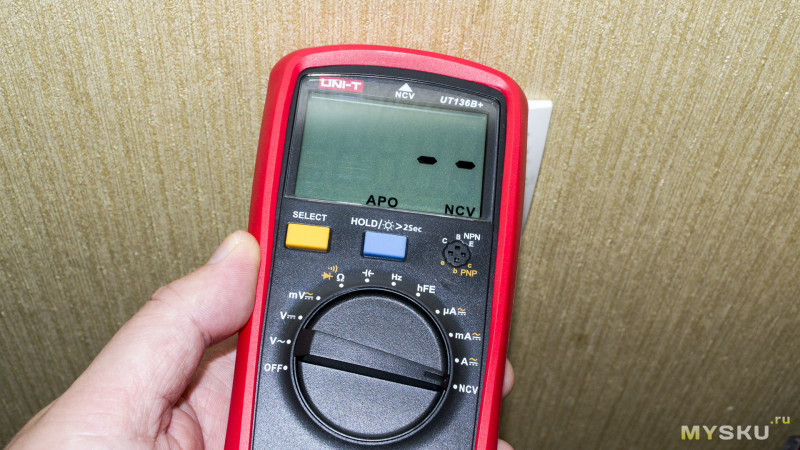

Бесконтактное обнаружение напряжения (NCV)

Функция NCV позволяет обнаруживать наличие переменного напряжения без непосредственного контакта:

Установите переключатель в положение NCV
Поднесите прибор к исследуемому проводнику или розетке
О наличии напряжения сигнализирует звуковой сигнал и индикация на дисплее
Чем ближе прибор к источнику, тем интенсивнее сигнал

Эта функция удобна для быстрой проверки наличия напряжения в проводке и розетках без необходимости выполнения контактных измерений.

Меры предосторожности при работе с мультиметром

При использовании цифрового мультиметра UT136B+ необходимо соблюдать следующие меры безопасности:

Не превышайте максимально допустимые значения входных сигналов
Отключайте щупы от измеряемой цепи перед сменой режима измерения
Не используйте прибор при наличии видимых повреждений корпуса или проводов
Не измеряйте напряжение, когда щупы подключены к токовым гнездам
Будьте особенно осторожны при работе с напряжениями выше 60В постоянного или 30В переменного тока
При измерении в высоковольтных цепях не касайтесь открытых металлических частей щупов

Соблюдение этих простых правил позволит обеспечить безопасность и долгий срок службы измерительного прибора.

Обслуживание и уход за мультиметром UT136B+

Для поддержания прибора в рабочем состоянии рекомендуется:

Хранить мультиметр в чистом сухом месте
Протирать корпус влажной тканью, не используя растворители
Своевременно заменять батарею питания при появлении индикатора разряда
Проверять целостность измерительных проводов перед использованием
Заменять предохранители только на аналогичные по номиналу
Не разбирать прибор самостоятельно

При правильном обращении и обслуживании цифровой мультиметр UT136B+ прослужит долгие годы, обеспечивая точные и надежные измерения электрических параметров.

UT136B за 2 154.24 ₽ в наличии производства UNI-T

Купить Цифровой мультиметр UT136B производителя UNI-T можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).

Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на цифровой мультиметр UT136B выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected]

Более подробная информация находится в разделе Оплата.

Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика. Данный товар так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.

Более подробная информация находится в разделе Доставка.

Гарантия предоставляется непосредственно заводом-изготовителем UNI-T . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.

Более подробная информация находится в разделах Гарантия и Условия Гарантийных Обязательств.

Мультиметры цифровые переносные практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога. Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.

Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.

Внимание!

Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
Точную спецификацию смотрите во вкладке «Характеристики» .
При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя UNI-T
Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.

Характеристики

Тип измерителя

цифровой мультиметр

Диапазон измер. напряжения AC

400м/4/40/400/500В

Точность измер. напр. тока AC

±(1,2% + 5 цифр)

Точность измерения тока AC

±(1,5% + 5 цифр)

Диапазон измер. сопротивления

400/4к/40к/400к/4М/40МОм

Точность измер. сопротивл.

±(1,2% + 3 цифры)

Диапазон измерения емкости

4н/40н/400н/4мк/40мк/100мФ

Точность измерения емкости

±(4% + 3 цифры)

Производитель

Размеры

72x137x35мм

Вид используемого дисплея

LCD (2000),

Диапазон измерения тока DC

400мк/4000мк/40м/400м/4/10А

Диапазон измерения тока AC

400мк/4000мк/40м/400м/4/10А

Источник питания

1 батарея 9В 6F22

Соответствуют норме

EN61010 250V CAT II

Стандартная комплектация

измерительные провода

Диапазон измерения напряжения DC

400м/4/40/400/500В

Точность измер. напряжения DC

±(0,8% + 3 цифры)

Точность измерения тока DC

±(1% + 2 цифры)

ДОСТАВКА ПО РОССИИ

Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.

Полный перечень городов, в которые осуществляется доставка, смотрите ниже.

ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА

Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.

Казахстан
Армения
Беларусь
Киргизия

Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.

В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.

В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.

Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.

ОФИСЫ ВЫДАЧИ ТОВАРА:

Доставка до ТК осуществляется бесплатно

CКЛАДЫ

Руководство пользователя цифрового мультиметра UNI-T UT136B+

Цифровой мультиметр UT136B+
Руководство пользователя

Введение

Новое поколение цифровых мультиметров серии UT136+ имеет инновационный промышленный дизайн, гарантирующий, что изделие выдержит падение с высоты 2 метра. Большой ЖК-экран обеспечивает четкое изображение и скорость 4 раза в секунду.ampling rate предоставляет пользователям более точные показания. Серия UT136+ предназначена для безопасной работы в среде CAT II 1000V/CAT 111600V. Эта серия подходит для гражданского/коммерческого использования, например, для специалистов по системам отопления, вентиляции и кондиционирования воздуха и электриков.

Особенности

Эргономичный дизайн, удобный и прочный.
Выдерживает падение с высоты 2 метра.
4 раза/сек сampскорость.
Полная защита, которая может выдержать overvoltagэлектрошок до 1кВ, и разработан с перенапряжениемtage и сигнализация перегрузки по току.
Быстрое измерение емкости, время отклика < 3 с при емкости < 1 мФ, время отклика около 6 с при емкости < 10 мФ.
Низкое энергопотребление, автоматическое энергосбережение продлевают срок службы батареи до 400 часов.

Аксессуары

Откройте упаковочную коробку и выньте устройство. Проверьте, не повреждены ли следующие элементы:

Руководство пользователя ————— 1 шт.
Тестовые провода —————— 1 пара
Защитный чехол ————- 1 шт.
Термопара ————— 1 шт. (только для UT136C+)
Внимание! Перед использованием прибора внимательно прочитайте «Правила техники безопасности».

Инструкции по безопасной эксплуатации

Сертификация безопасности

Исполнение согласно IEC61010-1:2010, 61010-2-030.2010, 61010-2-033. 2012, 61326-1.2013, 61326-2-2.2013.
Соответствует стандартам безопасности CAT II 1 000V/CAT Ill 600V и степени загрязнения материала II.

Инструкции по технике безопасности и меры предосторожности

Не используйте устройство, если задняя крышка не закрыта, иначе это может привести к поражению электрическим током.
Не используйте устройство, если устройство или тестовые провода повреждены или если вы подозреваете, что устройство работает неправильно. Особое внимание уделите теплоизоляционному слою.
Держите пальцы за защитой пальцев во время работы.
Не вводить объемtage более 1 В между клеммой прибора и землей во избежание поражения электрическим током или повреждения прибора.
Будьте осторожны, чтобы предотвратить поражение электрическим током, если измеренное напряжение постоянного токаtage is> 60V или AC voltage > 30 В среднеквадратичного значения.
Не вводите значение превышения диапазона.
Функциональный диск должен быть переведен в правильное положение.
Не переключайте функциональный диск во время измерения.
Не изменяйте внутреннюю схему устройства во избежание повреждения устройства и пользователей.
Для замены используйте предохранитель той же спецификации.
Во избежание ложных показаний замените батарею, когда индикатор батареи «»Появляется.
Не используйте и не храните устройство в условиях высокой температуры и влажности, так как производительность устройства может ухудшиться после воздействия влаги.
Использовать рекламуamp ткань для очистки корпуса; не используйте моющие средства, содержащие растворители или абразивные вещества.

Электрические символы

Общие характеристики

Макс томtage между входной клеммой и землей: 1000 В (среднеквадратичное значение).
Клемма 10А: Предохранитель 10А H 250В быстродействующий предохранитель 5×20мм.
Клемма m/uA: Предохранитель 0.5AH 250V быстродействующий предохранитель 05×20мм.
Максимальное отображаемое значение: 4000; Отображение превышения диапазона «OL», обновление 4 раза в секунду.
Диапазон измерения: автоматический диапазон.
Ручная подсветка, автоматическое отключение через 5 минут бездействия, длительное нажатие HOLD/Light для включения/выключения подсветки.
Полярность: Отрицательный вход отображает символ «-».
Индикатор удержания данных: H
Индикатор низкого заряда батареи.
Батарея: батарея AA (цинково-марганцевая) 1.5 В x 2
Рабочая температура: 0°C-40°C (32°F-104°F)
Температура хранения: -10°C-50°C (14°F122°F)
Относительная влажность: 0°C-ниже 30°C <75%; 30°С-40°С <50%.
Электромагнитная совместимость:
RF <1 В/м, общая точность = указанная точность + 5% диапазона.
RF> 1В/м, расчет не указан.

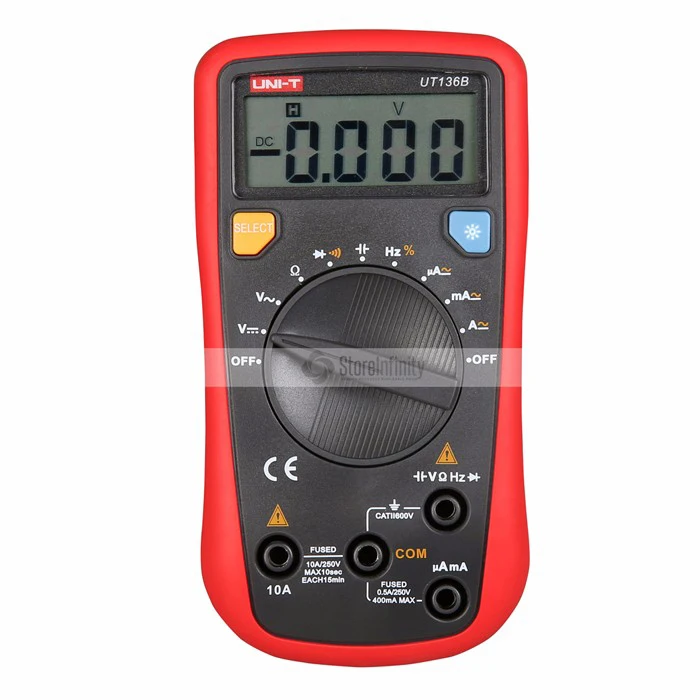

Внешняя структура и хранение измерительных проводов (рисунок 1)

1	ЖК-дисплей	2	Функциональные кнопки
3	Транзисторный входной терминал	4	Функциональный переключатель
5	VВходной терминал мА	6	COM входной терминал
7	Клемма ввода тока 10А	8	Испытательные провода

Функциональные кнопки

ВЫБОР: Нажмите для циклического переключения между диапазоном переменного/постоянного тока в мВ, диапазоном переменного/постоянного тока, диодом/непрерывностью и температурной функцией.
ДЕРЖАТЬ/: Нажмите кнопку, чтобы выполнить удержание данных/отменить удержание данных. Нажмите эту кнопку 22 с, чтобы включить/выключить подсветку.

Инструкции по измерению

Сначала проверьте прилагаемые батарейки AA 1.5Vx2. Во избежание ложных показаний замените батарею, если отображается символ низкого заряда батареи. появляется. Также обратите особое внимание на предупреждающий знак ” помимо вилки тестового провода указывает на то, что проверяемый объемtagе или ток не должен превышать значений, указанных на устройстве.

Переменный / постоянный токtage Измерение (см. рисунок 2)

Переключите циферблат на AC voltagпозиция e.
Вставьте красный щуп в гнездо «VQmA», черный — в гнездо «COM», затем подключите два наконечника щупа к обоим концам измеряемого объема.tage (параллельно нагрузке}.

Ноты:

Не вводить объемtage более 1000 В среднеквадратичного значения, иначе это может привести к поражению электрическим током.
Если измеренный объемtagДиапазон неизвестен до измерения. установите переключатель в самый высокий диапазон, а затем постепенно уменьшайте диапазон измерения в соответствии с фактическими показаниями (ЖК-дисплей 0L указывает на превышение диапазона, необходимо увеличить диапазон измерения). На точность измерения может повлиять большое сопротивление цепи.
Будьте осторожны при измерении высоких объемовtage.
Перед использованием устройства предлагается измерить известный объемtagе для проверки.

Измерение сопротивления (см. рисунок 3)

Переключите циферблат в положение сопротивления.
Вставьте красный щуп в гнездо «VOmA», черный — в гнездо «COM», затем подсоедините два наконечника щупа к обоим концам измеряемого объема.tage (параллельно нагрузке).

Ноты:

Во избежание повреждения прибора и травмирования пользователей перед измерением сопротивления в режиме онлайн необходимо отключить все источники питания в цепи и сбросить остаточный заряд на всех конденсаторах.
Если сопротивление при коротком замыкании превышает 0.5Q2, проверьте, не ослаблены ли и не повреждены ли измерительные провода.
Если резистор разомкнут или находится вне допустимого диапазона, на экране отобразится символ «OL».
При измерении низкого сопротивления (V1) измерительные провода могут давать погрешность измерения 0.10~0.20. Чтобы получить точное измерение, закоротите измерительные провода, чтобы получить значение сопротивления (V2). Результат=V1-V2.
При измерении высокого сопротивления может потребоваться несколько секунд для стабилизации показаний, что является нормальным явлением.
Не подавайте на вход более 60 В постоянного тока или 30 В переменного тока.

Измерение сплошности (см. рис. 3)

Переключите диск в положение непрерывности.
Вставьте красный щуп в гнездо «VOmA», черный — в гнездо «COM», затем подключите два наконечника щупа к обоим измеряемым концам.
Когда измеренное сопротивление > 51 Ом, цепь находится в разомкнутом состоянии, и зуммер не издает звуков.
Когда измеренное сопротивление <10 Ом, цепь находится в хорошем состоянии проводимости, и зуммер будет издавать непрерывный звуковой сигнал.

Ноты:

Во избежание повреждения прибора и травмирования пользователей перед измерением непрерывности в режиме онлайн необходимо отключить все источники питания в цепи и снять остаточный заряд со всех конденсаторов.

Измерение диода (см. рисунок 3)

Переключите циферблат в положение диода.
Вставьте красный щуп в гнездо «VOmA», а черный — в гнездо «COM». затем подключите два наконечника измерительных проводов к обоим концам PN-перехода.
Символ «OL» появляется, когда диод открыт или перепутана полярность. Для кремниевого PN-перехода нормальное значение: 500–800 мВ (0.5–0.8 В).

Ноты:

Во избежание повреждения прибора и травмирования пользователей перед измерением PN-перехода в режиме онлайн необходимо отключить все источники питания в цепи и сбросить остаточный заряд на всех конденсаторах.
Объемtagе для проверки диода составляет около 3 В.

Измерение hFE (см. рисунок 3)

Переключите циферблат в положение «hFE».
Вставьте полюса транзистора (типа PNP или NPN) (8, E, C) в соответствующий разъем, значение hFE отобразится на экране.

Измерение емкости (см. рисунок 4)

Переключите циферблат в положение емкости.
Вставьте красный щуп в гнездо «VOmA», черный — в гнездо «COM», затем подключите два наконечника щупа к обоим концам измеряемого конденсатора.
При отсутствии входных данных на экране также будет отображаться фиксированное значение, которое является собственным значением емкости устройства. Для измерения малой емкости (<200 нФ) из измеренного значения необходимо вычесть собственное значение емкости, чтобы обеспечить точность измерения.

Ноты:

Если проверяемый конденсатор закорочен или его емкость выходит за пределы указанного диапазона, на экране будет отображаться символ «OL».
При измерении большой емкости получение устойчивых показаний может занять несколько секунд.
Перед измерением большой емкости (> 1 мФ) полностью разрядите конденсаторы, иначе на ЖК-дисплее отобразится символ «DIS». Это чрезвычайно важно для конденсаторов с большой емкостью.tage во избежание поражения электрическим током.

Измерение частоты (см. рисунок 5)

Переключите циферблат в положение Hz.
Вставьте красный щуп в гнездо «VOmA», черный — в гнездо «COM», затем подключите два наконечника щупа к обоим концам источника измеряемого сигнала.

Ноты:

При отсутствии входа на устройство может влиять сильная частота сети. Может быть показание 50 Гц или 60 Гц, что не повлияет на точность измерения.
Не подавайте на вход более 60 В постоянного тока или 30 В переменного тока.

Измерение температуры (градусы Цельсия/Фаренгейта, только для UT136C+, см. рис. 6)

Переключите циферблат в положение температуры.
Вставьте термопару К-типа в прибор и наденьте щуп на объект. Прочитайте температуру на экране после того, как значение станет стабильным.

Ноты:

При включении устройство будет отображать «0L». И он подходит только для термопары типа K (Ni-Cr~Ni-Si), которая является датчиком температуры. Измеренная температура должна быть ниже 250°C/482°F (F=C1.8+32).
Когда устройство перемещается в другое место, рекомендуется использовать его через 1.5 часа для точных показаний.

Измерение переменного/постоянного тока (см. рис. 7)

Переключите циферблат в текущее положение переменного/постоянного тока.
Вставьте красный щуп в гнездо «VOmA» или «10A», черный в гнездо «COM», затем последовательно подключите щупы к цепи.
Нажмите SELECT для переключения между ACA и DCA.

Ноты:

Перед измерением отключите питание схемы и внимательно проверьте входные клеммы и положение шкалы.
Если диапазон измеряемого тока неизвестен, выберите максимальный диапазон, а затем соответственно уменьшите его.
Если входы «VOmA» и «10A» перегружены, внутренние предохранители сломаются и должны быть заменены.
a. Спецификация предохранителя клеммы VQmA: Предохранитель 0.54/250 В 5×20 мм.
б. Спецификация предохранителя клеммы 10А: Предохранитель 10А/250В 5×20мм.
Во избежание повреждения прибора и травмирования пользователей не подключайте измерительные провода параллельноtagцепь во время текущего испытания.
Если испытательный ток близок к 10 А, время каждого измерения должно быть менее 10 секунд, а следующее испытание должно быть через 15 минут.

Измерение NCV (только для UT136B+, см. рис. 8)

Чтобы определить, есть ли переменный токtage или электромагнитное поле в пространстве, пожалуйста, переведите диск в положение NCV.
Поместите переднюю часть устройства рядом с измеряемым объектом.
Символ «-» указывает на напряженность электрического поля. Более
«-» (до 4 сегментов) и чем выше частота зуммера, тем выше напряженность электрического поля.
Отображение напряженности электрического поля.
Когда напряженность электрического поля составляет 0-100 мВ, на ЖК-дисплее отображается «EF.
При напряженности электрического поля 100-200 мВ на ЖК-дисплее отображается «-«
При напряженности электрического поля 200-300 мВ на ЖК-дисплее отображается – «,
При напряженности электрического поля 300-400 мВ на ЖК-дисплее отображается—“,
Когда напряженность электрического поля превышает 400 мВ, на ЖК-дисплее отображается —

Другое

Прибор переходит в нормальный режим измерения через 2 секунды после запуска.
Устройство автоматически выключается, если в течение 30 минут не выполняется никаких действий. Вы можете разбудить устройство, нажав любую клавишу, зуммер прозвучит один раз. Чтобы отключить автоматическое отключение, переведите диск в положение ВЫКЛ, нажмите и удерживайте кнопку УДАЛИТЬ или УДЕРЖИВАТЬ и включите устройство.
Зуммер подаст один звуковой сигнал (около 0.25 с) при любом допустимом нажатии или переключении диска.
Входная громкостьtage 2>30 В (AC/DC), зуммер будет прерывисто Появляется символ ».
Зуммер издает непрерывный звуковой сигнал за 1 минуту до автоматического отключения.
Низкая громкостьtagобнаружение e: Батарея томtagе < 2.4 В, “ недообъемtagпоявляется символ e, но он все еще может нормально работать; примерно через 10 с, “” мигает около 40 секунд и отображает “Lo.bt”, а “мерцает. Затем устройство автоматически выключится примерно через 2 минуты.

Технические характеристики

Точность: ±(a% от показаний +b числовое значение в ячейке младшего разряда), гарантия 1 год
Температура окружающей среды: 23°C±5°C (73.4°F±9°F), относительная влажность: <75%

Ноты:

Для обеспечения точности рабочая температура должна быть в пределах 18-28°C, а диапазон колебаний должен быть в пределах ±1°C.
Температурный коэффициент = 0. 1 (указанная точность)/C (<18°C или >28°C).

DC Томtage Измерение

Диапазон	разрешение	точность
400.0mV	0.1mV	± (0.7% + 3)
4.000V	0.001V	± (0.5% + 2)
40.00V	0.01V	± (0.7% + 3)
400.0V	0.1V	± (0.7% + 3)
1000V	1V	+±(0.7%+3)

Входное сопротивление:

Входное сопротивление: около 10 МОм, в диапазоне 400 мВ 2 1000 МОм.
Результаты могут быть нестабильными в диапазоне мВ, когда нагрузка не подключена.
Значение становится стабильным после подключения нагрузки (младшая значащая цифра <±3).
Максимальный входной объемtagе: ±1000В, когда объемtage 2 1010 В появляется символ «OL».
Защита от перегрузки: 1000 В (перем./пост. ток).

том переменного токаtage Измерение

Диапазон	разрешение	Аккураcy
400. 0mV	0.1mV	±(1% +0)
4.000V	0.001V	± (0.7% + 3)
40.00V	0.01V	±(1% +0)
400.0V	0.1V	±(1% +0)
1000V	1V	±(1% +0)

Входное сопротивление: около 10 МОм, в диапазоне 400 мВ 2 1000 МОм.
Частотная характеристика: 40 Гц 1 кГц, отображение истинного среднеквадратичного значения синусоиды (средняя характеристика).
Максимальный входной объемtagе: ±1000В, когда объемtage 2>1010 В появляется символ «OL».
Защита от перегрузки: 1 В (перем./пост. ток).

Измерение сопротивления

Диапазон	разрешение	точность
400	0.1	± (1.0% +2)
4.000k	0.001k	± (0.8% +2)
40.00k	0.01k	± (0.8% +2)
400. 0k	0.1k	± (0.8% +2)
4.000M	0.001M	± (1.2% + 2)
40.00M	0.01M	± (1.5% + 5)

Результат измерения = показания резистора — показания закороченных измерительных проводов.
Защита от перегрузки: 1 В (перем./пост. ток).

Непрерывность, диод и транзистор

Позиция	разрешение	замечание
	0.1	Установить значение Разомкнутая цепь: сопротивление>50, нет звукового сигнала. Хорошо подключенная цепь: сопротивление < 10, непрерывные гудки.
	0.001	Обрыв цепи voltage: 3 В, тестовый ток. около 1 мА Кремний PN переход объемtagд: 0.5~0.8 В.
hFE	1ß	Транзистор ampКоэффициент алификаций: 1-10003 (условия измерения; Ibo≈20uA, Vce≈3V)

Защита от перегрузки: 1000 В (пер. /пост. ток)

Измерение емкости

Позиция	разрешение	замечание
4.000nF	0.001nF	±(4%+1 0)
40.00nF	0.01 нФ	±(4%+1 0)
400.0nF	0.1 нФ	±(4%+1 0)
4.000pF	0.001pF	± (3% + 5)
40.00pF	0.01 пФ	± (3% + 5)
400.0pF	0.1 пФ	± (3% + 5)
4.000мФ	0.001 мФ	±(4%+1 0)
40.00мФ	0.01 мФ	± (10%)

Защита от перегрузки: 1000 среднеквадратичных значений (AC/DC).
Когда емкость <200 нФ, для обеспечения точности результат измерения = показание емкости — собственное значение емкости устройства.

Измерение температуры (только для UT136C+)

Позиция			разрешение	замечание
° C	-40-1000 ° С	-4040 ° C	1 ° C	± 4 ° C
		>40-500°С		± (1. 0% + 5)
		>500-1000°С		±(2 0%+5)
° F	-40-1832 ° F	-40-104 ° F	1 ° F	± 5 ° F
		>104-932°F		± (1.5% + 5)
		>932-1832°F		± (2.5% + 5)

Защита от перегрузки: 1000 В (перем./пост. ток).
Термопара типа K (Ni-Cr-Ni-Si) применима только для температур ниже 250°C/482°F.

Измерение постоянного тока

Позиция		разрешение	замечание
р А	400.0па	0 1 пА	± (1.0% + 3)
	4000па	1па
mA	40.00mA	0.01mA
	400.0mA	0.1mA
A	4.000A	0.001A	± (1.2% + 5)
	10.00A	0. 01A

Защита от перегрузки: 250 В среднеквадр.

мкА Диапазон мА: Предохранитель F1 0.5 А/250 В 05×20 мм.
Диапазон 10А: Предохранитель F2 10А/250В 5×20мм.

Измерение переменного тока

Позиция		разрешение	замечание
мкА	400.0μA	0.1па	±(1.2+5)
мкА	4000μA	1μA
mA	40.00mA	0.01mA
mA	400.0mA	0.1mA
A	4.000A	0.001A
A	10.00A	0.01A	± (2.0% + 5)

Частотная характеристика: 40–1 кГц.

Дисплей: среднеквадратичное значение. Диапазон гарантии точности: 5-100 % диапазона, короткое замыкание допускает младшую значащую цифру < 2.
Входной ток > 10.10 А, появляется символ «OL».
Защита от перегрузки: см. измерение постоянного тока.

Измерение частоты

Измерение Диапазон	разрешение	точность	Описание
400.0 Гц 40.00MHz	0.1 Гц- 10kHz	± (0.1% + 4)	Анализ эффективности чувствительность: 1 0 Гц-40 мГц ≤100 кГц: 200 мВ среднекв. ≤Ввод ampдолгота ≤30 В среднекв. ≤100 кГц’-1 МГц: ≤600 мВ среднекв. ≤Ввод ampдолгота ≤30 В среднекв. ≤ 1 МГц-10 МГц: 1 В среднеквадратичное значение ≤ Вход ampдолгота ≤30 В среднекв. ≤10 МГц: 1 8 В среднекв. ≤Ввод ampдолгота ≤30 В среднекв.

Защита от перегрузки: 1000 В (перем./пост. ток)

Обслуживание

Предупреждение: Прежде чем открывать заднюю крышку, отключите питание (отсоедините измерительные провода от входной клеммы и цепи).
Общее техническое обслуживание

Уберите корпус с рекламойamp ткань и мягкое моющее средство. Не используйте абразивные материалы или растворители.
При обнаружении какой-либо неисправности прекратите использование устройства и отправьте его на техническое обслуживание.
Техническое обслуживание и сервис должны выполняться квалифицированными специалистами или назначенными отделами.

report this ad

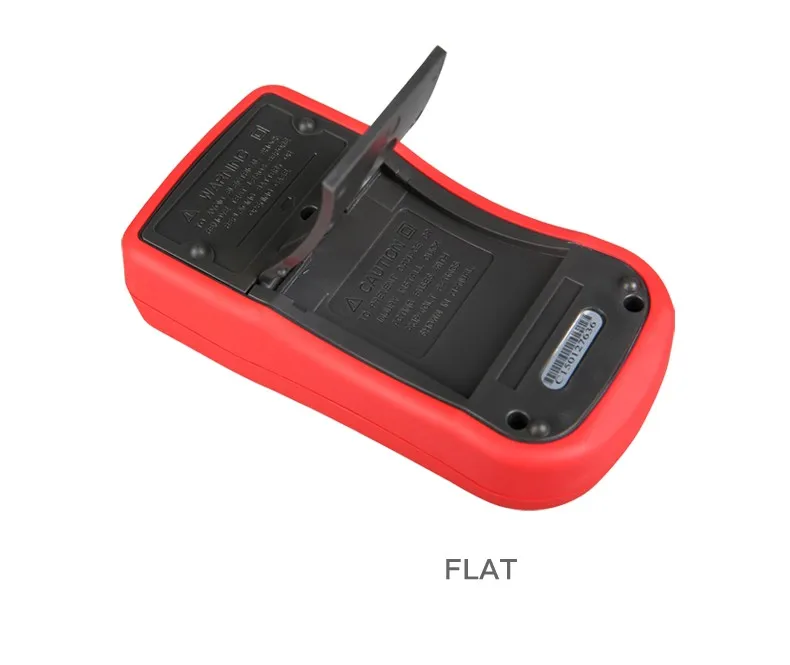

Замените батарею или предохранитель (см. рис. 9a, рис. 9b).

Во избежание ложных показаний замените батарею, когда индикатор батареи «»Появляется.
Спецификация батареи: AA 1.5Vx2
Переведите переключатель в положение «ВЫКЛ», отсоедините измерительные провода от входной клеммы, а также снимите защитную крышку.
Ослабьте винт на крышке аккумуляторного отсека (сверху) и снимите крышку, чтобы заменить аккумулятор (пожалуйста, определите положительный и отрицательный полюса).

Когда предохранитель сгорел из-за неправильного измерения voltage или перегрузки по току, некоторые функции могут работать неправильно, и предохранитель следует немедленно заменить.

Переведите переключатель в положение «ВЫКЛ.» и отсоедините измерительные провода от входной клеммы, также снимите защитную крышку.
Ослабьте оба винта на задней крышке, а затем снимите заднюю крышку, чтобы заменить предохранитель.
Спецификация предохранителя:
Предохранитель FT 0.5A/250V 05×20мм керамическая трубка
Предохранитель F2 10A/250V 5×20мм керамическая трубка

UNI-TEND TECHNOLOGY (CHINA) CO., LTD.
No6, 1-я дорога Гонг Е Бей,
Национальный парк высоких технологий на озере Суншань
Зона развития, город Дунгуань,
Провинция Гуандун, Китай
Тел: (86-769) 8572 3888
http://www.uni-trend.com

Документы / Ресурсы

Цифровой мультиметр UNI-T UT136B+ [pdf] Руководство пользователя
UT136B, UT136C, цифровой мультиметр

9 апреля 202211 апреля 2022Опубликовано вUNI-TТеги: Цифровой мультиметр, UNI-T, UT136B, UT136C
