Витая пара, прямой и перекрестный обжим

Витая пара — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой, покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения степени связи между собой проводников одной пары и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче сигналов.

Кабель подключается к сетевым устройствам при помощи соединителя 8P8C (RJ-45).



Витая пара, категории кабеля

НомерЧисло парПолоса частотСкорость передачи данныхПрименение
CAT110,1 МГцТелефонная сеть.
CAT221 МГцТелефонная и локальная сеть (используется редко).
CAT3416 МГц10/100 Мбит/сТелефонная и локальная сеть.
CAT4420 МГц16 Мбит/сЛокальная сеть (сейчас не используется).
CAT54100 МГц100 Мбит/сЛокальная сеть, прокладка телефонных линий.
CAT5e4125 МГц100/1000 Мбит/сЛокальная сеть Ethernet (является самым распространённым). Ограничение на длину кабеля между устройствами компьютер-свитч, свитч-компьютер, свитч-свитч 100 м. Ограничение хаб-хаб 5 м.
CAT64250 МГц1000 Мбит/сЛокальная сеть Ethernet.
CAT6a4500 МГц10/40 Гбит/сЛокальная сеть Ethernet.
CAT74600-700 МГц10 Гбит/сЛокальная сеть Ethernet. Благодаря двойному экрану длина кабеля может превышать 100 м.





Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)

Прямой обжим

Применяется для соединения порта сетевой карты с сетевым оборудованием (свитч, хаб, маршрутизатор).

Обжим по стандарту EIA/TIA-568A.

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Обжим по стандарту EIA/TIA-568В (используется чаще).

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Перекрестный обжим

Используется для соединения двух сетевых карт напрямую.

Обжим для скорости 100/1000 Мбит/с, применяются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.



Инструмент для обжима витой пары

Для обжима витой пары используют специальный инструмент, который благодаря своей универсальности позволяет не только выполнить обжим коннектора (RJ-45), согласно цветовой схемы, но и подготовить кабель к обжиму: удалить изоляцию, обрезать проводники.

P.S. При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля) — сильный изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки или нарушению экрана кабеля.

Товар* ---Комплектующие для ПКПроцессор Материнская плата Оперативная памятьЖёсткий диск SSD-диск Видеокарта Звуковая карта Блок питания Кулер Корпус Внешние устройстваКлавиатура Мышь Колонки Гарнитура для ПК Монитор Проектор Принтер МФУ 3D-принтер Сканер Графический планшет Шлем виртуальной реальностиВеб-камера Руль Джойстик Геймпад Компьютеры и ноутбукиКомпьютерНоутбук Программное обеспечениеОперационная система

Распиновка кабеля витой пары RJ45 и обзор технологии правильной обжимки

Автор: Татьяна Захарова

Последнее обновление: Март 2020

Сетевые шнуры, как и другие технически аксессуары, выходят из строя в самый неподходящий момент. Но если есть навыки обжима, новый коннектор и необходимый инструмент, проблему можно устранить за несколько минут.

Еще одна сложность состоит в том, что интернет-провода – многожильные, причем чаще остальных используется кабель на 4 пары. Поэтому, кроме практических навыков, потребуется правильная распиновка RJ-45 – подходящая цветовая схема. Если ошибиться с распределением проводников, можно остаться без интернета.

В этом материале мы расскажем об особенностях витой пары и приведем несколько схем обжима кабеля.

Содержание статьи:

Особенности витой пары

Обычный электрический провод, например, ВВГнг 3*2,5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами – сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

Обычно применяют готовые патч-корды – отрезки кабеля стандартной длины (в среднем от 0,3 м до 30 м). С обеих сторон заводской шнур обжат коннекторами – небольшими 8-пиновыми вилками, которые можно вставить в , разъем на роутере, ПК, телевизоре и другом оборудовании.

Для домашнего использования предлагают 1- и многожильные кабели, но последние применяются чаще. В продажу витая пара поступает в бухтах, реализуется метражом

Но кусок не обжатого заранее кабеля иметь также полезно: например, иногда требуется провести кабель через маленькое, не более 5 мм, отверстие в стене. Обжим в таком случае производится после монтажа.

Характеристики интернет-провода RJ-45, которые могут пригодиться:

Галерея изображений

Фото из

Проводники обычно изготавливают из меди или омедненного алюминия. Каждый из них изолируется тонкой цветной оболочкой. Для дополнительной защиты провода свиты парами и помещены еще в одну изоляцию – наружную, более плотную. Кроме этого может применяться экранирование из тефлона или металлической оплетки, фольгирование

По цвету наружной изоляции можно определить назначение кабеля: серый – для использования внутри помещений, оранжевый – для пожароопасных зон, черный – для наружного применения. Но сейчас в продаже появились готовые патч-корды всех цветов радуги – категорию и другие характеристики можно определить по буквенно-цифровой маркировке

Все сетевые провода по количеству медных жил принято делить на две категории: одножильные и многожильные.

У одножильного каждый проводок – монолит толщиной от 0,3 до 0,6 мм, ломкий и не эластичный. У многожильных все проводники – это пучки очень тонких жил, которые не ломаются при перегибе или скручивании

Для дома используют интернет-кабель без защиты – UTP. Но если необходимо его перекинуть через окно или проложить в общем коридоре, то лучше взять FTP – фольгированный или STP – с металлической оплеткой. Есть максимально защищенные провода, с экранированием каждой скрутки, но они стоят намного дороже, а в быту их применять нецелесообразно

Медная жила и полимерная изоляция

Цветовая маркировка наружной изоляции

Количество жил в одном кабеле

Способ экранирования интернет-кабеля

Пропускную способность кабеля RJ-45 определяют по категории. Всего насчитывается 10 категорий – 7 основных и 3 подкатегории. Первые четыре категории признаны устаревшими, так как не поддерживают необходимую скорость передачи данных.

Самой популярной считается категория 5е, которая может состоять из 2-х или 4-х пар проводников.

Это более гибкий и тонкий кабель, чем его предшественник – 5 категории класса D

Практически вся нужная информация о кабеле размещена на наружной оболочке. Маркировка различных производителей отличается, но такие характеристики, как категория, шифр марки, способ экранирования (или его отсутствие), количество пар, стандарт обычно указываются.

Про другие виды кабелей, которые применяются для подключения к интернету, можно почитать в нашей .

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Благодаря прозрачному корпусу коннектора видно, что жилы располагаются в определенном порядке, а не наугад. Если перепутать пару проводников, коммутация будет нарушена

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

  • с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
  • с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

Схема распиновки 8-проводникового кабеля для прямого соединения компьютера с коммутирующим устройством (HAB, SWITCH). На первой позиции – оранжево-белая жила

В США и Европе, напротив, более привычной считается обжим по типу А.

Тип А отличается от типа В расположением проводников, находящихся на 1,2,3 и 6 позициях, то есть бело-зеленый/зеленый меняются местами с бело-оранжевым/оранжевым

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Обжим витой пары и сетевого кабеля

Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.

Обжимка витой пары – какие инструменты нужны

Итак, вы решили провести сеть или сделать проводной интернет, который кстати имеет ряд преимуществ, перед беспроводным WiFi соединением (например, стабильность связи). Как это сделать? Все просто, для этого нам понадобиться.

    1. Сетевой кабель или, как его еще называют, витая пара.
      Здесь уж мы не будем описывать, откуда и куда он должен идти, поскольку ситуации бывают разные. Главное, что обжатие витой пары подразумевает его непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в которых должна стоять сетевая карта. Выглядит он так:

    1. Специальный инструмент, – обжимка. Им нужно будет обжимать сетевой провод. Обычно, обжимка выглядит так:

  1. Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем. Вот как они выглядят:

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.

Распиновка витой пары

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B. Как это сделать? Читайте далее!

Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:

На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, – A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом “Кросс” или, как еще называют “Кроссовер”, как на картинке:

При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каджом конце провода. Как сделать сетевой кабель для компьютера в теории мы рассказали, перейдем к практическим советам.

Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:

    • Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

    • Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
    • Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

    • Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.
    • Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России. Надеемся, что статья оказалась полезной, и теперь вы разобрались, как сделать сетевой кабель самостоятельно. Читайте SMARTRONIX.RU!

Как подключить два компьютера одним кабелем (витая пара) к локальной сети.

Подключение двух компьютеров к локальной сети одним кабелем.

В некоторых ситуациях , когда у нас уже имеется проложен сетевой кабель, появляется необходимости подключить еще один компьютер к сети , но возможности проложить еще один сетевой кабель нет либо по финансовым либо по физическим причинам. В этой ситуации Вам может помочь эта статья.

На один сетевой кабель – витую пару с восьмью жилами можно подключить одновременно два компьютера без потери качества связи и скорости!

Предположим что кабель уже проложен и подключен 1 ПК.

Начнем с того что со стороны сетевого коммутатора необходимо с этого сетевого кабеля снять внешнюю защитную изоляцию при помощи ножа см фото:

Под изоляцией будут 8 проводов которые скручены между собой по парам (всего 4 пары)

В обычной схеме обжатия коннектора для передачи данных используют 4 провода зеленый, бело-зеленый, оранжевый и бело-оранжевый. Остальные синий , бело-синий, коричневый и бело-коричневый не используются. Они нам и нужны.
Подробная видеоинструкция расположена здесь:



Разделяем провода по цветам и обрезаем синий , бело-синий, коричневый и бело-коричневый провода см фото:

Теперь полученные 4 свободных конца проводом нужно обжать по схеме 1 или 2 из ЭТОЙ СТАТЬИ.

Например по схеме 1 в коннекторе провода должны располагаться так:

1 — бело-синий

2 – синий

3 — бело-коричневый

5 – Пустой

6 – коричневый

7 — Пустой

8 – Пустой

См. Фото:

В итоге получаем сетевой кабель обжатый двумя коннекторами со стороны сетевого коммутатора. Эти коннекторы уже можно в него вставить.

Теперь на другом конце кабеля, где будут подключаться компьютеры точно таким же методом срезаем внешнюю изоляцию и обрезаем синий , бело-синий, коричневый и бело-коричневый провода .

Можно на эти концы наростить скруткой или спайкой другой сетевой кабель длинны необходимой для того чтобы дотянуть до 2го компьютера.. Или же для удобства я советую использовать вот такую розетку см. фото ниже. А в нее уже потом можно вставить сетевой патч-корд любой длинны до второго компьютера.

Вскрыв коробку сетевой розетки вы увидите два ряда контактов и между ними на бумажке написаны их номера= эти номера соответствуют номеру контакта а коннекторе который будет вставлен в розетку.

В соответствии со схемой №1 Располагаем провода в такой последовательности по контактам розетки

1 — бело-синий

2 – синий

3 — бело-коричневый

5 – Пустой

6 – коричневый

7 — Пустой

8 – Пустой

См. Фото ниже:



Чтобы контакт всеже был нормальным вдавливаем провода между пластин контактов розетки при помощи специального инструмента . Их разновидностей много, но рабочая часть одинаковая- проталкивает кабель и одновременно обрезает свободный и слишком длинный конец проводников.

Если его нет можно обойтись тонкой плоской отверткой или ножом. Главное чтобы провод прошел между пластинами и, при этом его изоляция прорезается и медный провод присоединяется к контактным пластинам розетки.

Ну а теперь как я и писал в эту розетку можно вставить патч-корд и подключить 2й компьютер.





Обжим витой пары, разводка сетевого кабеля, обжимка rj-45. — Lanberry

Правильный обжим витой пары (обжимка rj-45)

Если вам стало интересно, как правильно произвести обжим разъемов на витой паре , то это говорит о том, что вы собрались строить так называемую Локальную Вычислительную Сеть (ЛВС) или, попросту, Сеть. И не просто сеть, а, скорее всего, сеть на основе технологии Ethernet, а может быть даже и Token Ring.

Предположим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобные сети используют в качестве физической среды передачи данных кабель на основе экранированной или неэкранированной витой пары, соответственно STP (Shielded Twisted Pair) и UTP (Unshielded Twisted Pair), имеющий соответствующий тип (для STP) или категорию (для UTP).

Сети на базе Ethernet бывают трех видов. Ниже представлена их сводная таблица:

Наименование

технологии

Стандарт

Специ-

фикация

Тип

кабеля

Число

пар

Скорость

передачи

Ethernet IEEE 802. 3i 10Base-T UTP Cat.3-5 2 10 Мбит/с
Fast Ethernet IEEE 802.3u 100Base-TX
100Base-T4
UTP Cat.5/STP Type1A
UTP Cat.3
2
4
100 Мбит/с
Gigabit Ethernet IEEE 802.3ab 1000Base-T UTP Cat.5 4 1000 Мбит/с

Таблица 1. Сети на базе Ethernet

На сегодняшний день, наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественниц. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием дву

Как соединить два компьютера между собой через сетевой кабель

Передача данных между устройствами – одно из важнейших применений персонального компьютера. Эффективным и недорогим способом соединения нескольких ПК является использование сетевого (LAN, Ethernet) кабеля «витая пара».

Как соединить два компьютера между собой через сетевой кабель

Ethernet-кабель витая пара

Кабель витая пара состоит из восьми медных, переплетенных попарно, заключенных в пластиковую оболочку проводников, иногда с экранированием в виде алюминиевой фольги или оплетки. Снаружи кабель имеет внешнюю оболочку из ПВХ.

Ethernet-кабель витая пара с экранированием в виде алюминиевой фольги

Ethernet-кабель витая пара с экранированием в виде оплетки

Переплетение и экранирование пар применяется для уменьшения количества помех на кабеле и увеличения скорости передачи данных. Кабель имеет обозначения UTP (неэкранированная) и FTP (экранированная витая пара).

Существует семь категорий кабеля, определяющих его пропускную способность. Для построения локальных сетей, используемых для передачи данных между ПК, используется кабель не ниже 5-й категории.

Для подключения двух ПК используется кабель не ниже 5-й категории

Прямой или перекрестный кабель

Один из основных вопросов подключения ПК с помощью Ethernet-кабеля – это какой тип кабеля, прямой (straight) или перекрестный (кросс, crossover), необходимо использовать.

Чтобы выяснить это, нужно определить, какие устройства кабель будет соединять:

  1. Устройства одного типа, например, два персональных компьютера.

    Соединение кабелем двух персональных компьютеров

  2. Устройства различного типа, к примеру, компьютер и роутер или компьютер и коммутатор Ethernet.

    Соединение кабелем устройств разного типа

В прямом кабеле соединения (распиновка) контактов на обоих его концах одинаковы (1-1 2-2 и т.д.). Такой тип кабеля используется для передачи, но не для обмена данными между устройствами.

Нажимаем правой клавишей мышки на утилите, щелкаем по строке «Запуск от имени администратора»

В кроссовом кабеле передающая пара на одном его конце соединена с принимающей парой на другом (распиновка 1-3, 2-6), т. е. соединения контактов в кабеле «перекреснуты», что обеспечивает обмен данными между двумя устройствами.

Кроссовый кабель используется «перекрестное» соединение контактов

Примечание! Цвет контактов в примерах указывает на цвет изолирующей оболочки проводников кабеля.

Многие устройства сегодня поддерживают интерфейс портов Auto-MDI(X), где передача данных настраивается автоматически.

Справка! Если в подключении хотя бы одно из устройств поддерживает Auto-MDI(X), это исключает обязательное применение определенного типа кабеля – перекрестного или прямого.

Соединение двух ПК через витую пару

Для прямого подключения двух ПК лучше приобрести кроссовый кабель нужной длины во избежание недоразумений. Далее необходимо соединить компьютеры этим кабелем.

Шаг 1. Найти на панели компьютеров разъем RJ-45 для подключения сетевого кабеля. Этот разъем имеется практически на любом ПК или ноутбуке.

Находим на панели компьютеров разъем RJ-45 для подключения сетевого кабеля

Шаг 2. Вставить в разъем штекер Ethernet-кабеля до щелчка, связав им два компьютера.

Вставляем в разъем штекер Ethernet-кабеля до щелчка, связав им два компьютера

Аппаратное подключение ПК на этом завершено.

Программная настройка соединения

Для настройки соединения ПК нужно перевести их в общую рабочую группу.

Шаг 1. Нажать на клавиатуре первого ПК сочетание клавиш «Win+R» («Win» находится справа от «Ctrl»). Напечатать в поле «sysdm.cpl» и нажать «ОК».

Печатаем в поле команду «sysdm.cpl», нажимаем «ОК»

Шаг 2. В «Свойствах системы» щелкнуть на закладке «Имя компьютера» и нажать «Изменить».

Щелкаем на закладке «Имя компьютера» и нажать «Изменить»

Шаг 3. Придумать и набрать в строке имя «рабочей группы» английскими буквами. В строке «Имя компьютера» можно оставить предыдущее название ПК или выбрать любое другое. Нажать «ОК».

Набираем в строке имя «рабочей группы» английскими буквами, жмем «ОК»

Шаг 4. Перезагрузить ПК, чтобы сделанные настройки вступили в силу.

Перезагружаем компьютер

Шаг 5. После перезагрузки нажать на клавиатуре «Win+R» и набрать в поле «control». Нажать «ОК».

Набираем в поле «control», нажимаем «ОК»

Шаг 6. Щелкнуть «Просмотр состояния…», если указана «Категория», или «Центр управления…», если активированы «Значки».

При значении «Категория» в режиме «Просмотр» щелкаем по ссылке «Просмотр состояния…»

Если в режиме «Просмотр» выставлены «Крупные значки», щелкаем по ссылке «Центр управления…»

Шаг 7. Щелкнуть «Изменение адаптера…».

Щелкаем «Изменение адаптера…»

Шаг 8. Щелкнуть на «Подключение по сети…» и выбрать «Свойства».

Щелкаем на «Подключение по сети…», выбираем «Свойства»

Шаг 9. Щелкнуть вкладку «Сеть», выбрать щелчком «TCP/IPv4» и щелкнуть «Свойства».

Щелкаем вкладку «Сеть», выбираем щелчком «TCP/IPv4», щелкаем «Свойства»

Шаг 10. Указать IP-адрес 192.168.0.1 (маска 255.255.255.0). Нажать «ОК». Настройка первого ПК завершена.

Указываем IP-адрес 192.168.0.1 (маска 255.255.255.0), нажимаем «ОК»

Шаг 11. Повторить «Шаги 1-10» на другом ПК, указав такое же имя «рабочей группы», но вписав IP-адрес 192.168.0.2 (маска 255.255.255.0).

Данные для настройки двух подключенных компьютеров через кабель

Настройка доступа к ПК

Чтобы обмениваться данными между ПК, нужно дать разрешение на доступ к их файлам и папкам.

Шаг 1. В «Центр управления сетями…» (см. Шаги 5-6 предыдущего раздела) щелкнуть «Изменить дополнительные параметры…».

Щелкаем «Изменить дополнительные параметры…»

Шаг 2. Раскрыть все сетевые профили в выпадающем списке и включить все разрешения на обнаружение, доступ и управление ПК.

Раскрываем все сетевые профили в выпадающем списке, включаем все разрешения на обнаружение, доступ и управление ПК

Шаг 3. Промотав в низ списка, выбрать отключение парольной защиты. Нажать «Сохранить изменения».

Промотав в низ списка, выбираем отключение парольной защиты, нажимаем «Сохранить изменения»

Шаг 4. Проделать Шаги 1-3 на другом ПК.

Теперь можно просмотреть подключенные ПК в категории «Сеть».

Шаг 1. Дважды щелкнуть на рабочем столе значок «Этот компьютер».

Дважды щелкаем на рабочем столе значок «Этот компьютер»

Шаг 2. Щелкнуть слева на значке «Сеть».

Щелкаем слева на значке «Сеть»

Появится значок, обозначающий другой ПК в сети.

В окне «Сеть» отобразился значок, обозначающий другой ПК в сети

Далее, настроив доступ к конкретным папкам, можно будет обмениваться файлами между ПК.

Проверка соединения

Правильность подключения ПК друг к другу можно проверить командой ping, например, с помощью ПК, у которого указан IP-адрес 192.168.0.2.

Шаг 1. Нажать «Win+R», напечатать «cmd» и нажать «ОК».

Печатаем «cmd», нажимаем «ОК»

Шаг 2. Ввести в окне: ping 192.168.0.1 и нажать «Enter» на клавиатуре. Появятся строки, начинающиеся «Reply from…» («Ответ от…»). Это означает, что ПК «видит» другой ПК, и соединение установлено.

Вводим в окне «ping 192.168.0.1», нажимаем «Enter»

Если получено сообщение «Request timed out…» («Превышен интервал…»), это означает, что связь между ПК отсутствует. В такой ситуации необходимо перепроверить все настройки, указанные выше.

Примечание! Сетевое соединение также может блокироваться брандмауэром (файрволом) Windows или установленным на ПК антивирусом. Помимо этого, неисправными могут быть Ethernet-кабель или сетевые платы ПК.

Доступ с выходом в Интернет

Сетевое соединение с выходом двух ПК в Интернет можно настроить, если на одном из ПК установлена дополнительная сетевая плата и настроена раздача Интернет.

После физического соединения ПК, помимо настроек, указанных выше, также потребуется указать номер шлюза в настройке протокола TCP/IPv4 на обоих ПК.

Шаг 1. Открыть настройки «Подключение по локальной сети» правой клавишей мыши и выбрать «Свойства» (см. Шаги 5-8 в «Программная настройка соединения»).

Открываем настройки «Подключение по локальной сети» правой клавишей мыши, выбираем «Свойства»

Шаг 2. Указать шлюз 192.168.0.1, если Интернет настроен на ПК с IP-адресом 192.168.0.1.

Шаг 3. Проделать «Шаги 1-2» на другом ПК.

Настройка двух компьютеров с возможностью «раздачи» интернета

Общее соединение с Интернетом настроено.

Как обжать витую пару

Иногда длины продающегося Ethernet-кабеля для подключения далеко стоящих друг от друга ПК недостаточно. В этой ситуации можно приобрести:

Стандарты обжатия

Существует два варианта обжатия витой пары:

  1. TIA/EIA-568A.

    Схема обжатия витой пары TIA-EIA-568A

  2. TIA/EIA-568B.

    Схема обжатия витой пары IA-EIA-568B

Справка! Если необходимо обжать кроссовый кабель, то с одной стороны разъем обжимается по стандарту 568A, а с другой по 568B.

Процесс обжатия Ethernet-кабеля

Шаг 1. Отступить от среза кабеля на 3-5 см, аккуратно надрезать внешнюю оболочку и снять ее.

Кабель витой пары

Кабель витой пары - наиболее распространенный вид проводки в приложениях для передачи данных.

Как VGM (обозначает средний уровень голоса), витая пара является основой для большинства внутренних офисных телефонных соединений.

Кабель витая пара состоит из двух одинаковых проводов, скрученных вместе двойной спиралью.

Из-за различий в электрических характеристиках между парой могут возникать проблемы, например, из-за длины, сопротивления, емкости.Поэтому для этого По этой причине приложения LAN будут использовать кабель более высокого качества, известный как DGM (означает средний уровень данных).

Существуют разные типы и категории кабелей витой пары, но все они имеют две общие черты:

  • провода идут парами
  • пары проводов скручены друг вокруг друга

Скручивание проводов снижает перекрестные помехи. Здесь перекрестные помехи означают перетекание сигнала из одного провода в другой, что может исказить сигнал и вызвать сетевые ошибки.

Скручивание проводов не только защищает сигнал от внутренних перекрестных помех, но также защищает от других внешних форм помех.

Типы кабеля витая пара

Существует два основных типа кабеля витая пара:

  • Кабель экранированной витой пары (STP)
  • Кабель неэкранированной витой пары (UTP)

Кабель неэкранированной витой пары (UTP)

Неэкранированная витая пара (UTP) используется для различных электронных коммуникаций.

Неэкранированная витая пара может иметь максимальную длину сегмента 100 метров.

Неэкранированная витая пара бывает пяти категорий. Все они описаны в таблице ниже:

UTP Тип Описание
CAT1 Только голосовая связь. Нет передачи данных
CAT2 Передача данных до 4 Мбит / с
CAT3 Передача данных до 10 Мбит / с
CAT4 Передача данных до 16 Мбит / с
CAT5 Передача данных до 1000 Мбит / с

Кабель экранированной витой пары (STP)

Кабели с экранированной витой парой (STP) имеют экранирование отдельных пар проводов, которое дополнительно защищает их от внешних помех.

Экранированная витая пара может иметь максимальную длину сегмента 100 метров.

Преимущество STP перед кабелем UTP

Преимущество экранированной витой пары (STP) над неэкранированной витой парой (UTP) заключается в том, что она обеспечивает лучшую защиту от помех и перекрестных помех из-за экранирование.

Но экранированная витая пара тяжелее и дороже, чем неэкранированная витая пара, и требует надлежащего заземления на обоих концах.

Преимущества кабеля витая пара

Вот список основных преимуществ кабеля витая пара:

  • простой
  • проста в установке и обслуживании
  • физически гибкий
  • имеет малый вес
  • легко подключается
  • очень недорого

Недостатки кабеля витая пара

Вот список основных недостатков кабеля витая пара:

  • Не может передавать сигнал на большие расстояния без репитеров только из-за большого затухания
  • Не подходит для широкополосных приложений только из-за низкой пропускной способности.
  • Поддерживает максимальную скорость передачи данных 1 Мбит / с без кондиционирования и 10 Мбит / с с кондиционированием.

Сетевой онлайн-тест


«Предыдущее руководство Следующее руководство »



Сетевые и коммуникационные кабели для питания вашего Интернета

Сетевые и коммуникационные кабели для работы в Интернете

В зависимости от физического уровня, топологии и размера сети необходимы разные сетевые кабели.Можете ли вы выяснить, какой тип соединительного кабеля и разъема сетевого кабеля использовать? В этой статье будут представлены некоторые распространенные типы сетевых кабелей и их характеристики.

Сетевые и коммуникационные кабели - это сетевое оборудование, используемое для подключения одного сетевого устройства к другим сетевым устройствам. Например, подключение двух или более компьютеров для совместного использования принтеров и сканеров; подключение нескольких серверов к коммутатору доступа. Ассортимент охватывает кабельные сборки для передачи данных и Ethernet, включая кабель витой пары, коаксиальный кабель, оптоволоконный кабель, линии электропередач и т. Д.Чаще всего упоминаются витая пара, коаксиальный кабель и оптоволоконный кабель.

Что такое витая пара и стандарты на ее кабели

Кабельная система на основе витой пары - это тип проводки, при которой два проводника (обычно медные) одной цепи скручены вместе. Почему пары скручены? Поскольку два провода несут одинаковые и противоположные сигналы, одна пара может вызвать перекрестные помехи в другой, и эффект усиливается по длине кабеля, что плохо для передачи сигнала.Скручивание пар уменьшает перекрестные помехи между линиями. Кабельная витая пара часто используется в сетях передачи данных для соединений короткой и средней длины из-за относительно более низкой стоимости по сравнению с оптоволоконным и коаксиальным кабелями.

Сравнение экранированной витой пары и неэкранированной витой пары

Сетевые кабели на витой паре часто экранируются, чтобы предотвратить электромагнитные помехи. Витая пара с экраном называется экранированной витой парой (STP). В отличие от STP, неэкранированная витая пара (UTP) не окружена каким-либо экраном.

Кабель STP также делится на общий экран и индивидуальный экран. Индивидуальная экранированная витая пара покрывается алюминиевой фольгой для каждой витой пары или квадрата. Этот тип экранирования защищает кабель от внешних электромагнитных помех (EMI), входящих в кабель или выходящих из него, а также защищает соседние пары от перекрестных помех. В целом экранированная витая пара имеет общий экран из фольги или оплетки по всем парам кабеля витой пары 100 Ом. Этот тип экранирования помогает предотвратить попадание или выход электромагнитных помех из кабеля.Один кабель STP может иметь как общее, так и индивидуальное экранирование.

Рисунок 1: конструкция экранированной витой пары.

Кабель UTP без экранирования более подвержен внешним помехам. По этой причине этот тип кабеля чаще используется в телефонных системах внутри помещений. Уличные телефонные кабели содержат сотни или тысячи пар. Пары, которые имеют одинаковую скорость скрутки в кабеле, могут испытывать некоторую степень перекрестных помех, поэтому пары проводов обычно тщательно выбираются в большом кабеле, чтобы уменьшить перекрестные помехи.

В большинстве кабелей UTP используются разъемы RJ45, которые выглядят как телефонные разъемы (RJ11), но имеют восемь проводов вместо четырех.

Рисунок 2: Разъем RJ45 (вверху) и адаптер RJ45 (вверху).

Ближайшая к нам витая пара: кабель Ethernet

Кабель Ethernet - это типичный тип витых пар и, вероятно, самый знакомый нам. В следующей таблице представлена ​​основная информация о некоторых типах сетевых кабелей.

Таблица 1: типы кабелей Ethernet витая пара.

Имя Типовая конструкция Полоса пропускания Приложения
Кошка 3 UTP 16 МГц 10BASE-T и 100BASE-T4 Ethernet
Кошка 4 UTP 20 МГц Token Ring 16 Мбит / с
Кошка 5 UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
Кот 5e UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
Кошка 6 STP 250 МГц 10GBASE-T Ethernet
Cat 6a STP 500 МГц 10GBASE-T Ethernet
Кошка 7 STP 600 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Cat 7a STP 1000 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Кошка 8/8.1 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Кот 8.2 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю

Кабельная витая пара: T568A или T568B?

Для кабелей с витой парой обычно используются два стандарта подключения: T568A и T568B.Это телекоммуникационные стандарты TIA и EIA, которые определяют расположение контактов для разъемов (часто RJ45) на сетевых кабелях UTP или STP. Номер 568 указывает на порядок, в котором провода в кабеле витой пары заканчиваются и присоединяются к разъему. Сигнал одинаков для обоих.

Номера контактов читаются слева направо, а язычок разъема направлен вниз. Обратите внимание, что распиновка остается прежней, единственная разница заключается в цветовой кодировке проводки.

Рисунок 3: Стандарты проводки T568A и T568B для кабелей с витой парой.

Коаксиальный кабель: не просто видеокабель

Коаксиальный кабель - это тип кабеля, который имеет внутренний проводник, окруженный трубчатым изоляционным слоем, окруженный трубчатым проводящим экраном. Внутренний проводник и внешний экран имеют общую геометрическую ось. Многие коаксиальные кабели имеют изолирующую внешнюю оболочку или оболочку.

Рисунок 4: конструкция коаксиального кабеля.

Почему коаксиальный кабель подходит для радиопередачи?

Коаксиальный кабель используется в качестве линии передачи радиочастотных (RF) сигналов. Его приложения включают фидеры, соединяющие радиопередатчики и приемники с их антеннами, подключения к компьютерной сети, цифровое аудио и распределение сигналов кабельного телевидения. Коаксиальный кабель имеет очевидное преимущество перед другими типами линий радиопередачи. В хорошем коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним проводником и внешним проводящим экраном.По этой причине коаксиальные кабели разрешается прокладывать рядом с металлическими объектами без потерь мощности, которые возникают в других типах линий радиопередачи.

Широко используемые типы коаксиальных разъемов

Многие типы разъемов кабеля Ethernet доступны в аудио-, цифровой, видео-, радиочастотной и микроволновой промышленности, каждый из которых предназначен для определенной цели и приложения. Следует учитывать количество циклов подключения-разъединения, которое пара разъемов может выдержать, продолжая работать должным образом.Вот несколько распространенных типов коаксиальных разъемов.

Таблица 2: типы коаксиальных разъемов.

Возможный оптоволоконный кабель

Волоконно-оптические кабели являются отличной средой передачи благодаря высокой пропускной способности данных и поддержке больших расстояний. Незаменим в любой оптоволоконной сети. Он имеет стекловолоконный сердечник с резиновым внешним покрытием и использует лучи света, а не электрические сигналы для передачи данных. Поскольку свет не ослабевает с расстоянием, как электрические сигналы, эти кабели могут проходить на расстояниях, измеряемых в километрах, со скоростью передачи от 10 Мбит / с до 100 Гбит / с или выше.

Рис. 5: разрез оптоволоконного кабеля.

Размер сердцевины волокна имеет значение: SMF и MMF

Внутреннее волокно может быть одномодовым или многомодовым. Обычно сердцевина одномодового волокна имеет ширину 9/125 мкм, тогда как сердцевина многомодового волокна может иметь ширину 62,5 / 125 мкм или 50/125 мкм. Только ранний OM1 имеет волокно 62,5 / 125 мкм, более поздние поколения OM2, OM3, OM4, OM5 волокно 50/125 мкм. Буквы «ОМ» обозначают оптический многомодовый режим. Для высокоскоростной передачи можно использовать как многомодовое волокно (MMF), так и одномодовое волокно (SMF).MMF часто предназначен для короткой досягаемости, а SMF - для большой досягаемости.

Рисунок 6: диаметры сердцевины многомодового и одномодового волокна.

Разъемы для нескольких оптоволоконных кабелей

Волоконно-оптические кабели могут быть оконцованы различными типами оптоволоконных разъемов, которые можно подключать к разным портам устройств. На рисунке ниже показаны некоторые распространенные типы оптоволоконных соединителей, и наиболее часто используются три типа LC, SC и ST.

Рисунок 7: распространенные типы оптоволоконных разъемов.

Кроме того, существует тип многоволоконного разъема MTP / MPO (Multi-fiber Push On). Он разработан для приложений с более высокой пропускной способностью, таких как 40GbE и 100GbE. Версии с 12 и 24 волокнами в настоящее время используются для прямого подключения к приемопередатчикам 40G и 100G, а также используются в распределительных сетях с высокой плотностью волокон. Также доступны версии с более высокими волокнами (48, 72 волокна), но их использование и развертывание в настоящее время ограничено.

Рис. 8. Интерфейсы разъема MTP / MPO с 12 и 24 волокнами.

Резюме

Это краткое руководство по распространенным типам сетевых кабелей и разъемов. Более глубокую интерпретацию любого типа вышеупомянутых кабелей также можно найти на нашей странице или вы можете изучить их, выполнив поиск в Интернете. Знание сетевых и коммуникационных кабелей будет полезно как в нашей повседневной жизни, так и при строительстве сетей, поскольку ассортимент охватывает как кабели для домашнего использования, так и кабели для большой инфраструктуры.

Самый выгодный сетевой кабель с витой парой - Отличные предложения по сетевому кабелю с витой парой от глобальных продавцов сетевых кабелей с витой парой

Отличные новости !!! Вы обратились по адресу, чтобы купить сетевой кабель на основе витой пары.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот сетевой кабель с витой парой высшего качества вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сетевой кабель на основе витой пары на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сетевом кабеле на витой паре и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сетевой кабель для витой пары по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена на витую пару Ethernet - отличные предложения на витую пару Ethernet от глобальных продавцов витой пары

Отличные новости !!! Вы находитесь в нужном месте для Ethernet на витой паре.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший Ethernet-порт на витой паре в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели Ethernet на витой паре на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое Ethernet на витой паре и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ethernet для витой пары по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как выбрать витую пару для подключения к локальной сети?

Здесь вы также найдете объяснение таких терминов, как: UTP, FTP, U / UTP, F / UTP, cat 5e, cat 6, cat 6a, cat 7, cat 7a, LSZH (LS0H, LSOH). Также сравнение стоимости установки в категориях 5e, 6A и 7.

ВЫБОР КАБЕЛЯ

Итак, вы планируете построить сеть, закончить дом или квартиру и задаетесь вопросом, как выбрать кабельную разводку, чтобы Интернет работал так, как вам нравится? Кабель витой пары - это основа компьютерной сети. Профессионалы называют это монтажным кабелем или структурной проводкой, но большинство людей называют это сетевым или компьютерным кабелем. Независимо от того, как они называются, они бывают самых разнообразных, которые различаются по категориям, экранированию или изоляции. Ниже я рассмотрю все эти параметры и многое другое, поэтому после прочтения этой стены текста вы будете точно знать, что вам нужно с точки зрения этих кабелей.

Начнем с категорий конструкционного кабеля. С тех пор витая пара претерпела несколько этапов эволюции, и можете быть уверены, что это даже не окончательная форма. Мы не вступим в темные века, поэтому пока вы можете предположить, что современные кабели соответствуют требованиям категории не менее 5e , что означает класс D . Далее - на рынке вы также можете найти категория 6 (класс E) , 6A (класс EA) , категория 7 (класс F) и категория 7A (класс FA) , и в стадии разработки вы можете прочитать о категориях 8.1 и 8.2 (класс I и II) .

КАТЕГОРИИ

Соответствие сети ограничениям категории означает, что все элементы, такие как патч-панели и вилки, должны соответствовать категории.

Хорошо, но что конкретно означает «категория»? Отложив в сторону научно-технические параметры и глядя с точки зрения пользователя, вы можете сказать, что эта категория сообщает вам, насколько быстро и на какое расстояние вы можете отправлять данные через свою локальную сеть. Эта скорость тесно связана с частотой, на которой работает канал передачи нашей сети.И это здесь важно - все элементы сети должны соответствовать требованиям категории, иначе она будет масштабирована до установленного компонента низшей категории. Измерения, подтверждающие соответствие сети категории, проверяют все ее каналы, а не только кабели.

После получения всех компонентов LAN правильной категории, которую мы хотим построить, следующим шагом будет исправление обжима (установки) проводов в разъемы. Если это делается по книге - у сети есть шанс соответствовать категории.

А пока вернемся к конструкционным кабелям.Ниже вы можете увидеть таблицу характеристик и возможностей с точки зрения пользователя:

Категория Толщина кабеля и тип штекера Частота Скорость / Стандарт / Расстояние
5e 24AWG (0,51 мм) / 8P8C RJ-45 100 МГц 100Mbit - 100Base-TX или 1Gbit - 1000Base-T на расстояние до 100м (включая патчкорды, соединяющие устройства). Обратная совместимость с cat3.
6 23AWG (0,585 мм) / 8P8C RJ-45 250 МГц 1 Гбит - 1000BASE-T и 1000BASE-TX, 10 Гбит - 10GBASE-T.В случае 1 Гбит до 100 м (включая патчкорды, соединяющие устройства). В случае 10Gbit - 37-55м. Обратно совместим со всеми категориями.
6A 23AWG (0,585 мм) / 8P8C RJ-45 500 МГц 1 Гбит - 1000BASE-T и 1000BASE-TX, 10 Гбит - 10GBASE-T. В случае 1 Гбит до 100 м (включая патчкорды, соединяющие устройства). 10 Гбит до 100 м (очень требовательная установка). Обратно совместим со всеми категориями.
7 - правильно класс F 23AWG (0,585 мм) экранированный / GG45 (обратно совместим с RJ-45) или TERA.Только S / FTP. 600 МГц Как указано выше. Совместимость со стандартами ISO / IEC 14165-114. Вилки GG45 обратно совместимы со всеми категориями. В случае использования TERA необходимо использовать гибридный патчкорд.
7A - правильно класс FA 23AWG (0,585 мм) экранированный / GG45 (обратная совместимость с RJ-45 или TERA. Только S / FTP. 1000 МГц Как указано выше. + 40Гбит до 50м и 100Гбит до 15м. Может использоваться в установках CATV.
8 (8.1 и 8.2) - в разработке 8P8C RJ-45 1,6–2 ГГц 25 i 40 Гбит до 30 м (канал), обратная совместимость с 6a и старше

На этом этапе хотелось бы отметить важную вещь. За стандартизацию кабельных систем отвечают две организации: Ассоциация телекоммуникационной индустрии (TIA) и Международная организация по стандартизации (ISO). Обе сертифицированы категории 5e, 6 и 6A.Категории 7 (класс F) и 7A (класс FA) сертифицированы только ISO, так как TIA не подтвердило их в качестве стандарта.

ЭКРАН

Самый популярный вид структурного кабеля - неэкранированный, обычно называемый UTP (неэкранированная витая пара). Это наиболее распространенный тип, используемый в большинстве сетей. Другими типами являются FTP (за исключением фольгированной витой пары), которая защищена фольгой, и STP (экранированная витая пара), которая экранирована фольгой и дополнительной плотной сеткой вокруг пар. В таких проводах отдельные пары никогда не экранировались - весь кабель.Также иногда вы можете встретить SFTP и S-STP, у которых тоже были экранированные одиночные провода. Все это может сбивать с толку при первом знакомстве.

ISO / IEC 11801: 2002 нормализованные беспорядочные имена этих кабелей:

  • U / UTP - витые пары неэкранированные, ранее UTP
  • F / UTP - витые пары экранированные, ранее FTP
  • SF / UTP - витая пара, экранированная фольгой и сеткой, ранее STP
  • U / FTP - витая пара с экраном из фольги на каждой паре, но не на всем кабеле
  • F / FTP - витая пара с экранированием из фольги на каждой паре и весь кабель с дополнительной фольгой
  • S / FTP - витая пара с экраном из фольги на каждой паре и весь кабель с дополнительной сеткой
  • SF / FTP - витая пара с экраном из фольги на каждой паре и весь кабель с дополнительной фольгой и сеткой

Как видите, часть кодов перед «/» говорит об экранировании всего провода, а вторая часть - об отдельных парах.

Кабель

UTP используется в большинстве сетей, но иногда, когда кабели должны быть защищены от внешнего электромагнитного поля, необходимы экранированные провода. Это особенно важно в сетях 10 Гбит / с - построенных по категориям 6A и 7 / 7a. В случае второго варианта выбора фактически нет, поскольку ограничение категории требует использования кабелей S / FTP. В случае категории 6А обычно используется кабель F / UTP. Кот. Экранированный кабель 5e используется в основном в промышленных сетях, которые размещаются вблизи инфраструктуры, генерирующей сильное электромагнитное поле.

ВНУТРЕННИЙ ЭКРАН

Последний параметр витой пары - внешняя изоляция. Обычно бывает двух типов:

  • PCV (PCW) - поливинилхлорид - довольно мягкий на ощупь.
  • LSZH (LS0H lub LSOH) - Low Smoke Zero Halogen - более грубый и менее комфортный на ощупь

Разница между ними в том, что они по-разному реагируют на высокие температуры. Первый при воспламенении дает намного больше дыма и токсичных газов, а ЛСЖ безопасен для окружающей среды.Это заставляет использование LSZH часто предписывать законом в определенных типах зданий.

ИТОГ, ЧТО ВЫБРАТЬ

ЕСЛИ МЫ УСТАНАВЛИВАЕМ НЕСКОЛЬКО КАБЕЛЕЙ СЛЕДУЮЩИМ, ИЛИ ОНИ ПРОХОДЯТ ЧЕРЕЗ ВЫСОКОЕ ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ, СТОИТ ИНВЕСТИРОВАТЬ В СТРУКТУРНЫЙ КАБЕЛЬ F / UTP.

Выбор зависит от нескольких факторов .

Бюджет - это ключ - если все, что вас волнует, это цена, выбор только один: категория 5e. Не только кабели, но и все элементы кат.Сеть 5e, такая как патч-панели, вводы, замковые камни, будет самой дешевой из имеющихся. Кроме того, это дешевле в установке и, возможно, проще всего, так как кабели мягкие и гибкие. Категория 5e почти обеспечивает гигабитное соединение, достаточно широкое для большинства пользователей, как дома, так и в офисе, где объем передаваемых данных не так велик.

Need for speed - в этом случае, если вы не боитесь технических сложностей, дороговизны и у вас сложное оборудование, вы можете использовать конструкционные кабели категории 7 или 7а.Точнее, кабели класса F или FA. При правильном размещении и установке вы получите сеть, способную обрабатывать 10-гигабитные соединения сегодня и до 40 Гбит в будущем (для ограниченной длины). Сама установка более сложна, так как необходимо использовать кабели S / FTP, все это необходимо проверить на соответствие категории, чтобы убедиться, что оно работает правильно. Кроме того, классы F и FA используют специальные и дорогие замковые камни и оборудование, а в случае вилок TERA необходимо использовать гибридные патч-корды.

Производительность за свои деньги - считаю, что лучшим выбором здесь будет категория 6А.Установка сложнее, чем 5e (более жесткие кабели, менее гибкие, более хрупкие), но сеть сможет передавать данные со скоростью 10 гигабит. Конечно, его необходимо измерить после завершения на соответствие категории, и стоит использовать кабели F / UTP, если присутствуют сильные электромагнитные поля.

Профессиональная установка должна завершаться в стойке. Патч-панель внутри должна быть закреплена устойчиво, а лишний кабель должен быть проложен снизу шкафа, а еще лучше - в цоколе.

СЕТЕВЫЕ РАСХОДЫ НА КАТЕГОРИЮ - 5e, 6A и 7.

Несмотря на всю техническую и производственную составляющую, о которой мы можем говорить, обычно все сводится к цене данной сети. Само по себе оборудование легко сопоставимо, но работа, необходимая для того, чтобы собрать все вместе, - это совсем другое дело, и оно может повредить больше всего. Это необходимо учитывать при выборе категории.

Переходя от теории к практике, ниже вы найдете таблицу стоимости небольшой сети с 24 портами по категориям. Присутствуют только элементы, которые отличаются друг от друга, такие вещи, как стоечный шкаф или монтажные коробки, остаются неизменными в каждом варианте, поэтому они не включены.Средняя длина канала 63 м. Вы спросите, почему 63м? Это потому, что его проще посчитать - кабель витой пары обычно продается в 305-метровых коробках, а это дает нам около 5 из них, в среднем всего 1500 метров. И это не какая-то дикая фантазия, такая длина вполне реальна даже в здании небольшой компании.

Затраты на 24-портовую сеть:

Категория 5e UTP Категория 6A UTP Категория 7 S / FTP
Патч-панель 20EUR 46EUR Открытая патч-панель - 40 евро + 24 ключа - 630 евро = 670 евро
24-кратное трапецеидальное искажение 1 EUR / штука = 24EUR 2EUR / штука = 48EUR 27EUR / штука = 648EUR
5 коробок витой пары (1525м) 0,2EUR / м = 305EUR 0,45EUR / м = 686,25EUR 0,6EUR / м = 915EUR
Всего 349EUR 780,25EUR 2233EUR
100% 223% (5e) 640% (5e) 286% (6A)

На основе розничных цен на март 2016 г.

Как видите, сравнение категорий соответствует моей предыдущей оценке. Категория 7 почти в три раза дороже категории 6A, а по сравнению с 5e она в шесть раз выше! И становится еще хуже, если принять во внимание такие вещи, как затраты на часы работы по установке или инструменты - те, что для категории 7, могут стоить пару сотен евро.

Итак, вопрос «а оно того стоит?» - каждый должен сам задать вопрос. С моей точки зрения, 6A - лучший выбор.

Надеюсь, что вы уже знаете, какую категорию выбираете для себя, и насколько важно правильно выбрать компоненты для локальной сети.

Не стесняйтесь читать любое другое Руководство и использовать нашу базу знаний .

Патч-панели, замки и кабели LINKBASIC вы найдете в разделе ПРЕДЛОЖЕНИЕ:
Категория 5e | Категория 6 | Категория 6А | Коммутационные панели и вводы без розетки

Что такое сетевой кабель? (с иллюстрациями)

В общем, сетевой кабель - это тип кабельной разводки, используемой в телекоммуникациях, которая передает данные с отдельных компьютеров на более крупный сетевой мэйнфрейм.Иногда эти кабели являются внешними и могут использоваться для таких вещей, как подключение компьютеров к интернет-модемам или заземленным портам. Они также могут быть частью более крупной инфраструктуры и в этих случаях часто встраиваются в стены вместе с такими вещами, как электрические работы, чтобы обеспечить свободный доступ к Интернету и услугам кабельного телевидения. Что касается технических особенностей, существует несколько различных разновидностей, но наиболее распространенными являются витая пара, коаксиальный, Ethernet и оптоволоконный. Не все взаимозаменяемы, и каждый, как правило, лучше всего подходит для конкретной цели, поэтому любому, кто хочет купить кабель или установить его для конкретного проекта, обычно целесообразно провести небольшое исследование, прежде чем делать инвестиции.

Сетевая карта (NIC), которая подключается к сетевому кабелю.
Почему их используют

Компьютерные сети могут быть чем-то вроде сложной науки, но когда дело доходит до кабельной разводки, цель довольно ясна; а именно передача информации.Информация перемещается с места на место через серию «пакетов» данных, в основном битов и байтов информации с цифровым кодированием, которые отправляются одним компьютером или устройством на другой. Чтобы повысить эффективность и скорость, большинство сетей разбивают данные на мельчайшие части - биты и байты, а затем отправляют эти маленькие кусочки по отдельности. По прибытии в пункт назначения они меняются местами. Кабель служит каналом и в основном действует как проезжая часть, по которой перемещаются эти части.

Коаксиальный кабель - это распространенный тип сетевого кабеля.
Примеры витой пары

Неэкранированная витая пара (UTP) используется во многих домашних и деловых сетях Ethernet. Он имеет четыре пары проводов, которые расположены внутри оболочки кабеля. Каждая пара скручена на несколько дополнительных витков, чтобы предотвратить помехи от других устройств в сети.Структура этого типа кабеля повышает его надежность и помогает минимизировать сбои в сети, и поэтому часто используется в сетях, где много пользователей или, как вариант, много подключенных компьютеров.

Беспроводные маршрутизаторы и другие компоненты позволяют работать в сети с меньшим количеством кабелей.
Коаксиальные кабели

Коаксиальный кабель, или «коаксиальный», как его иногда называют, - еще один распространенный тип сетевого кабеля. Он имеет медный проводник в центре, а пластиковое покрытие служит изолятором между центральным проводником и металлическим экраном. Покрытие может быть тонким или толстым; более толстое покрытие менее податливо, но может обеспечить дополнительную защиту.

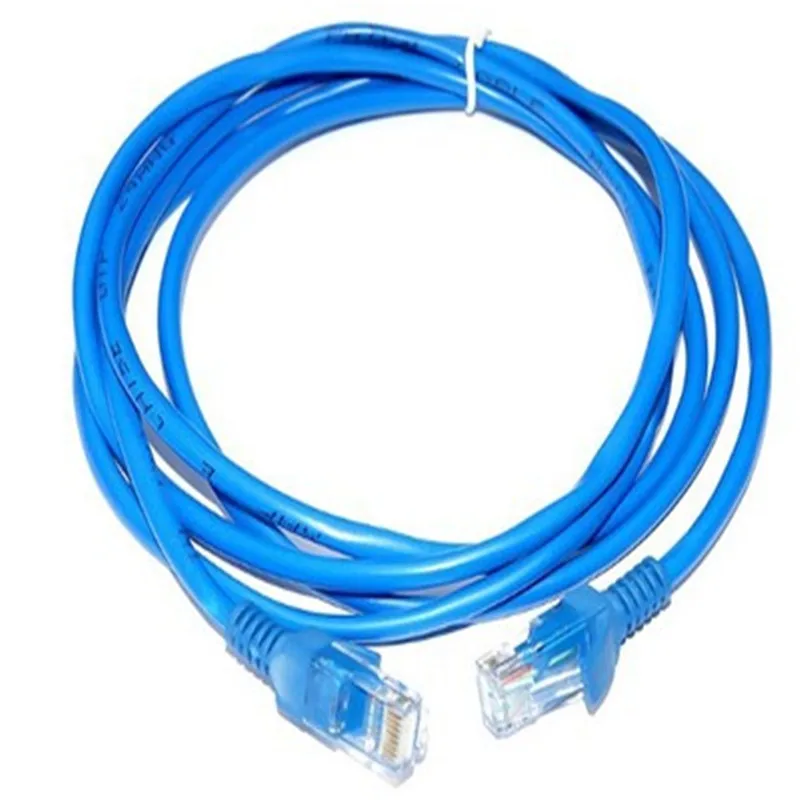

Многие пользователи компьютеров знакомы с кабелем Ethernet, потому что они подключают его к своему компьютеру или к высокоскоростному модему для подключения к Интернету.
Шнуры Ethernet
Перекрестный кабель Ethernet

устраняет необходимость в сетевых коммутаторах или маршрутизаторах.Кабель также позволяет подключать компьютеры с помощью сетевых адаптеров, например сетевой карты (NIC). Люди, которые хотят купить портативный сетевой кабель, чтобы носить с собой для подключения таких вещей, как портативные компьютеры, к внешним интернет-портам или разъемам, обычно выбирают этот тип.

Fiberoptics

Волоконно-оптические кабели используются в сетях, охватывающих большие расстояния.В результате на кабелях этого типа имеется несколько слоев защитного покрытия. Он также передает свет в отличие от электрических сигналов, как другие кабели. Это делает его идеальным кабелем для сетевых сред, подверженных значительным электрическим помехам. Он также передает информацию с высокой скоростью и поэтому используется в крупных сетевых средах, например, в крупных компаниях.

Взгляд в мир беспроводных сетей

Беспроводные сети и обмен данными становятся все более популярными во многих частях мира, что заставляет некоторых сомневаться в долгосрочной значимости заземленных сетей и кабелей, которые их поддерживают.Однако важно понимать, что, хотя отдельные компьютеры могут подключаться к серверам по беспроводной сети, эти серверы по-прежнему заземлены. Например, для домашних беспроводных сетей по-прежнему требуется кабель, соединяющий модем с источником данных в Интернете; в более широком масштабе то же самое верно для предприятий и корпораций.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
