Кабель сип 2 16 характеристики. СИП-4 2х16: характеристики, применение и особенности самонесущего изолированного провода

Что представляет собой провод СИП-4 2х16. Каковы его основные технические характеристики. Где применяется провод СИП-4 2х16. Какие преимущества имеет самонесущий изолированный провод.

Что такое провод СИП-4 2х16 и его основные характеристики

Провод СИП-4 2х16 — это самонесущий изолированный провод, состоящий из двух алюминиевых токопроводящих жил сечением 16 мм² каждая. Расшифровка маркировки:

• СИП — самонесущий изолированный провод
• 4 — без несущего нулевого провода
• 2х16 — две жилы сечением 16 мм²

Основные технические характеристики провода СИП-4 2х16:

• Номинальное напряжение: 0,6/1 кВ
• Количество и сечение жил: 2х16 мм²
• Материал жил: алюминий
• Изоляция: светостабилизированный сшитый полиэтилен
• Наружный диаметр: 15,1 мм
• Масса: 141 кг/км
• Допустимый ток нагрузки: 70 А
• Диапазон рабочих температур: от -60°С до +50°С

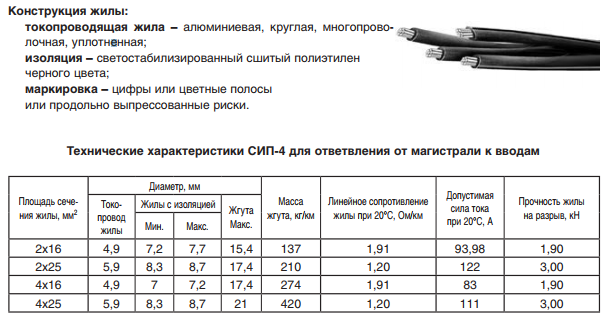

Конструкция и особенности провода СИП-4 2х16

Конструктивно провод СИП-4 2х16 состоит из следующих элементов:

1. Две алюминиевые многопроволочные токопроводящие жилы круглой формы сечением 16 мм² каждая
2. Изоляция жил из светостабилизированного сшитого полиэтилена

Особенности конструкции:

• Отсутствие несущего нулевого провода — каждая из двух жил является самонесущей
• Скрутка изолированных жил с шагом не более 377 мм
• Высококачественная изоляция, стойкая к ультрафиолету и атмосферным воздействиям
• Компактность за счет отсутствия нулевого несущего провода

Области применения провода СИП-4 2х16

Провод СИП-4 2х16 применяется для следующих целей:

• Устройство воздушных линий электропередачи напряжением до 1 кВ
• Ответвления от магистральных линий к вводам в здания и сооружения
• Прокладка по фасадам зданий
• Электроснабжение частных домов и коттеджей
• Уличное освещение

Провод СИП-4 2х16 отлично подходит для прокладки в условиях плотной городской застройки, в лесистой и гористой местности. Он широко используется для модернизации существующих линий электропередачи.

Преимущества использования провода СИП-4 2х16

Применение самонесущего изолированного провода СИП-4 2х16 имеет следующие преимущества:

• Высокая механическая прочность и надежность
• Устойчивость к атмосферным воздействиям и ультрафиолету
• Снижение потерь электроэнергии
• Уменьшение вероятности коротких замыканий и обрывов
• Простота монтажа и обслуживания
• Возможность прокладки по фасадам зданий
• Длительный срок службы — не менее 25 лет

Использование СИП позволяет существенно повысить надежность электроснабжения и снизить эксплуатационные расходы.

Особенности монтажа провода СИП-4 2х16

При монтаже провода СИП-4 2х16 необходимо соблюдать следующие правила:

• Использовать специальную линейную арматуру для СИП
• Соблюдать допустимые механические нагрузки и стрелы провеса
• Не допускать повреждения изоляции при монтаже
• Применять герметичные прокалывающие зажимы для ответвлений
• Использовать специальный инструмент для натяжения и резки провода

Правильный монтаж обеспечивает надежную и долговечную работу линии электропередачи. Рекомендуется доверять монтаж СИП квалифицированным специалистам.

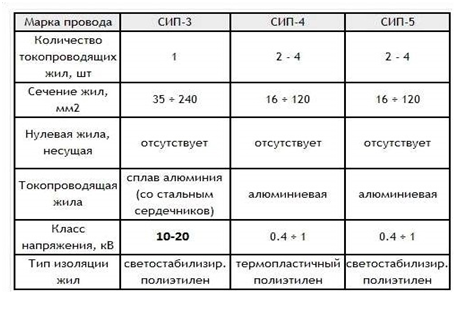

Сравнение СИП-4 2х16 с другими видами проводов

По сравнению с неизолированными проводами типа А и АС провод СИП-4 2х16 имеет следующие преимущества:

• Повышенная электробезопасность за счет изоляции
• Меньшие эксплуатационные расходы
• Снижение потерь электроэнергии
• Возможность совместной подвески с линиями связи
• Отсутствие коротких замыканий при схлестывании проводов

По сравнению с кабелями СИП-4 2х16 обладает следующими достоинствами:

• Меньшая масса и стоимость
• Простота монтажа
• Возможность выполнения больших пролетов
• Отсутствие необходимости в кабельных сооружениях

Нормативные требования к проводу СИП-4 2х16

Провод СИП-4 2х16 должен соответствовать следующим основным нормативным требованиям:

• ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
• ТУ 16-705.500-2006 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
• Правила устройства электроустановок (ПУЭ), 7-е издание

Соответствие нормативным требованиям гарантирует высокое качество и надежность провода СИП-4 2х16 при эксплуатации.

Расчет необходимой длины провода СИП-4 2х16

Для расчета требуемой длины провода СИП-4 2х16 необходимо учитывать следующие факторы:

• Расстояние между опорами
• Стрела провеса провода
• Высота подвеса на опорах
• Длина спусков к вводам в здания
• Запас на монтаж (обычно 3-5%)

Расчет выполняется по формуле:

L = 1,02 * (L1 + L2 + … + Ln), где

• L — общая требуемая длина провода
• L1, L2, …, Ln — длины отдельных участков линии
• 1,02 — коэффициент запаса на монтаж (2%)

Точный расчет позволяет оптимизировать закупку провода и минимизировать отходы при монтаже.

Провід СІП 2×16, СІП4 2х16, кабель СІП оптом, ціна, купити СІП в Україні

17.90грн

У наявності

В обрані

Купуючи СІП-4 2х16, не забувайте купити лінійну арматуру

У нас також можна купити провід СІП оптом.

Сертифікат на провід СІП

Даний провід виконаний з двох алюмінієвих жил. Провід СІП4 2х16 характеризується багатодротяними жилами круглої форми. Самонесучий провід СІП використовується для передачі електроенергії по повітряним коліям, а також господарствах та житлових будинках. Він має ізоляцію із світлостабілізованого поліетилену. При випадкових обривах цей провід має високий рівень безпеки, а також самонесучий ізольований провід СІП 4 2х16 витривалий до зледеніння. Вказана на провід СІП 2х16 ціна актуальна.

У нас можна купити провід опт.

СІП 2х16 Технічні характеристики :

• Кількість жил: 2
• Перетин, мм2: 16
• Матеріал жили: багатодротяні жили з алюмінію
• Оболонка: відсутня
• Ізоляція: світлостабілізований термопластичний поліетилен
• Температура експлуатації: від -60 °С до +50 °С
• СІП 2х16 вага, кг/км:141
• Зовнішній діаметр,мм:15,1
• Активний опір,Ом/км: 3,768
• СІП 2х16 навантаження — допустимий струм, А: 70
• Стійкість до горіння: не поширює горіння, але потребує додаткового захисту у пожежонебезпечних місцях.
• Термін служби СІП4 2х16: мінімум 25 років.

Кількість жил 2

Перетин жили, мм² 16

Тип (маркування) СІП-4

Тип провідника Провід

Матеріал струмопровідної жили Алюміній

Характеристика жили 2 клас (7-ми жильна)

Маркування СІП

Матеріал оболонки Зшитий світлостабілізований поліетилен

• Застосування проводу
• Виконання
• Технічні характеристики
• Таблиця технічного опису
• Габаритні розміри
• Максимальна намотка на барабан
• Відеоролик монтаж проводів СІП
• Відгуки покупців

Опис проводу СІП-4 2×16



Застосування СІП-4 2×16

Алюмінієвий провід СІП-4 2*16 застосовується для відгалуження від високовольтних ліній та знижувальних розподільних пристроїв, та подальшої подачі електричної енергії величиною 660/1000 В у будівлі та споруди. Даний кпровід випускається у кількох модифікаціях, які застосовуються залежно від кліматичних умов та способів прокладання згідно з ДСТУ 15150-69.

У нас можна купити провід оптом.

Виконання СІП-4 2×16

Конструктивно це алюмінієвий СІП-4 2*16, що складається з двох семидротяних скручених жил перетином 16 квадратних міліметрів. Крок скручування – постійний, трохи більше 377 мм. Жили залиті термопластичним світлостабілізованим поліетиленом. Зовнішньої захисної оболонки немає.

Провід ізольований СІП, Технічні характеристики :

1.    Виріб СІП4 2х16 призначений для роботи зі стандартом напруги 660/1000 В.
2.    Температура повітря при експлуатації: від -50°С до +50°С.

3.    Допустиме нагрівання алюмінієвої жили: +90°С.
4.    Монтаж проводу при температурі нижче -20°С вимагає попереднього прогріву.
5.    Стійкий до вигинів при температурах до -40°С.
6.    Радіус вигину – 10 діаметрів.
7.    Діаметр кабелю СІП4 2х16 – 15,1 мм.
8.    Вага 1000 метрів проводу: 141 кг.
9.    Термін роботи СІП4 2х16: 25 років.

Параметр	Опис
Кількість жил	дві
Матеріал жил	алюміній
Клас жили	7-ми жильна, скручена
Матеріал ізоляції	світлостабілізований поліетилен
Струмове навантаження (I ном, А)	70
Сила допустимого струму 1-секундного к. з., кА	не вище, ніж 1
Крок скручування, мм	не більше 377
Габаритні розміри СІП 2х16:
D проводу (мм)	15.1
Перетин (мм2)	16
Вага (кг/км)	141
Тип барабану	Максимальна намотка на барабан, м
№8	285
№10	1043
№14г	1880
№14	3081
№16	4856
№18	6982
№20	7969
№22	9919

Провід СІП-4 інших перетинів тут! <<<

Провід СІП-4 2×16 відео

Вартість дроту СІП. Купити СІП в Україні можна у нас, найбільший асортимент кабелів та проводів за низькими цінами у гіпермаркеті електротехніки VSE-E.COM. Доставка проводиться по всій Україні. Телефонуйте, пишіть, звертайтесь. Безкоштовно проконсультуємо. Телефон гарячої лінії: 0 800 750 132 (безкоштовно з мобільних та стаціонарних телефонів)

Заявлена ​​на кабель СІП 2х16 ціна актуальна.

Автор: МЕГА КАБЕЛЬ
