Виды светодиодных индикаторов и их применение

Светодиодные индикаторы широко используются в электронике для визуального отображения различных параметров и состояний устройств. Рассмотрим основные виды LED-индикаторов:

• Одиночные светодиоды — самый простой тип индикации, показывающий включенное/выключенное состояние.
• Линейные шкалы — ряд светодиодов для отображения уровня сигнала.
• Семисегментные индикаторы — для вывода цифр и простых символов.
• Матричные индикаторы — массивы светодиодов для отображения сложной графики.
• Многоцветные RGB-светодиоды — позволяют получить любой цвет свечения.

Светодиодные индикаторы применяются в самых разных областях:

• Бытовая электроника — индикация режимов работы.
• Автомобильная электроника — приборные панели, подсветка.
• Промышленное оборудование — индикация состояний и аварий.
• Измерительные приборы — цифровые дисплеи.
• Системы сигнализации и оповещения.

Схемы светодиодных индикаторов

Существует множество схем на основе светодиодов для построения различных индикаторов. Рассмотрим некоторые из них:

Простейший индикатор на одном светодиоде

Самая базовая схема состоит из светодиода, подключенного через токоограничивающий резистор к источнику питания. Такой индикатор может показывать включенное/выключенное состояние устройства.

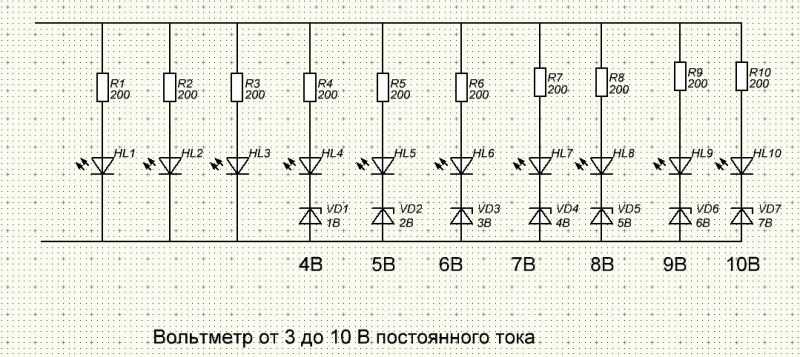

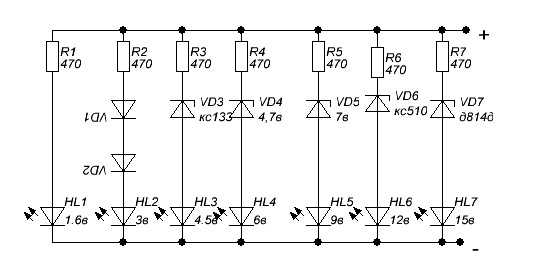

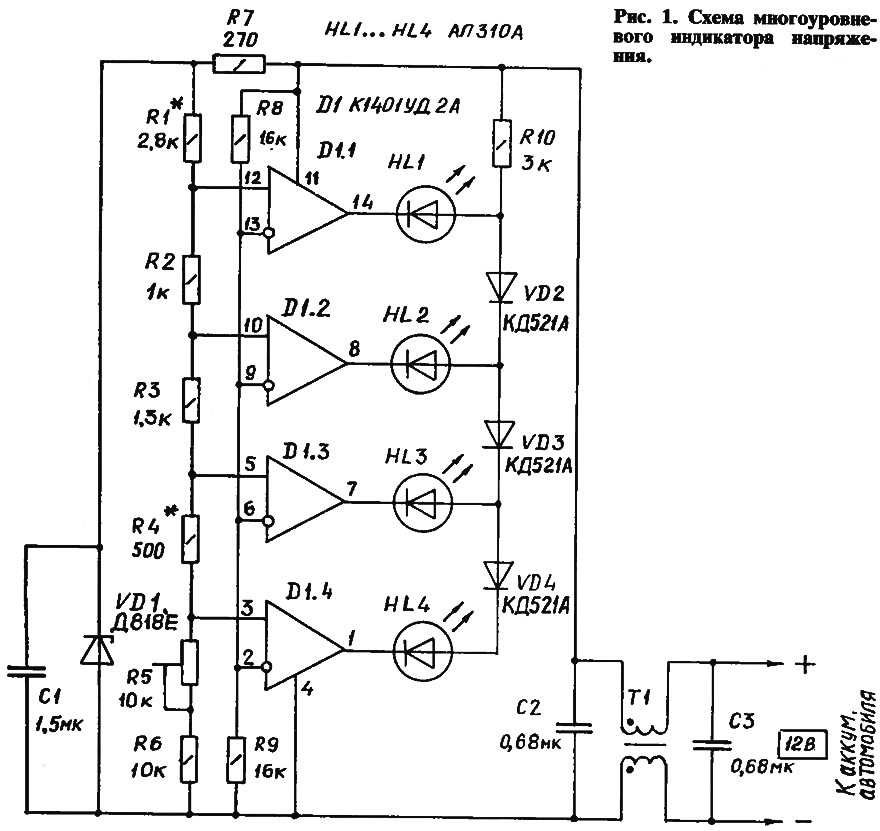

Линейная шкала на нескольких светодиодах

Для отображения уровня сигнала используется ряд светодиодов, подключенных через компараторы. Чем выше уровень входного сигнала, тем больше светодиодов загорается.

Мигающий индикатор

С помощью мультивибратора на транзисторах или микросхеме можно организовать мигание светодиода с заданной частотой. Это позволяет привлечь внимание к важной индикации.

Многоцветный RGB-индикатор

Используя RGB-светодиод и ШИМ-контроллер, можно получить индикатор, способный отображать любой цвет. Это дает возможность кодировать различные состояния разными цветами.

Преимущества светодиодных индикаторов

LED-индикаторы обладают рядом важных достоинств по сравнению с другими типами индикации:

• Низкое энергопотребление и высокий КПД.
• Высокая яркость и контрастность.
• Долгий срок службы — до 100 000 часов.
• Механическая прочность и надежность.
• Быстрое время отклика.
• Широкий диапазон рабочих температур.
• Малые габариты и вес.
• Отсутствие вредных веществ в составе.

Эти преимущества обеспечивают широкое применение светодиодных индикаторов в современной электронике.

Характеристики светодиодных индикаторов

При выборе LED-индикаторов важно учитывать их основные параметры:

• Цвет свечения — красный, зеленый, синий, белый и др.
• Яркость свечения — от единиц до тысяч мкд.
• Угол обзора — от 15° до 180°.
• Прямое падение напряжения — обычно 1,8-3,6 В.
• Максимальный прямой ток — от единиц до сотен мА.
• Габаритные размеры — от 2 мм до нескольких см.
• Температурный диапазон — обычно от -40°C до +85°C.

Правильный выбор характеристик позволяет создать оптимальный индикатор для конкретного применения.

Подключение светодиодных индикаторов

При подключении LED-индикаторов важно соблюдать несколько правил:

• Использовать токоограничивающий резистор для защиты светодиода.
• Соблюдать полярность подключения.
• Не превышать максимально допустимый ток.
• Обеспечить достаточное охлаждение мощных светодиодов.
• Применять драйверы для управления яркостью и цветом.

Корректное подключение обеспечивает долгую и надежную работу светодиодных индикаторов.

Применение светодиодных индикаторов в измерительных приборах

В измерительной технике LED-индикаторы нашли широкое применение благодаря ряду преимуществ:

• Высокая точность отображения значений.
• Хорошая видимость показаний при любом освещении.
• Возможность отображения нескольких параметров одновременно.
• Простота интеграции с микроконтроллерами.
• Низкое энергопотребление, важное для портативных приборов.

Светодиодные индикаторы используются в вольтметрах, амперметрах, частотомерах, измерителях емкости и других приборах.

Особенности применения светодиодных индикаторов в автомобильной электронике

В автомобилях LED-индикация активно вытесняет лампы накаливания благодаря следующим преимуществам:

• Высокая надежность и виброустойчивость.
• Моментальное включение без задержки.
• Низкое энергопотребление.
• Возможность создания сложных графических дисплеев.
• Долгий срок службы, сравнимый со сроком эксплуатации автомобиля.

Светодиоды применяются в подсветке приборной панели, фарах, стоп-сигналах, указателях поворота и других элементах автомобиля.

Перспективы развития светодиодных индикаторов

Технологии LED-индикации продолжают активно развиваться. Основные тенденции:

• Повышение яркости и энергоэффективности.
• Расширение цветового охвата.
• Уменьшение размеров при сохранении характеристик.
• Создание гибких и прозрачных светодиодных дисплеев.
• Интеграция с системами управления жестами и голосом.

Эти инновации открывают новые возможности применения светодиодных индикаторов в различных областях.

Схемы индикаторов для радиолюбительских измерений

Схема самодельного ультразвукового индикатора расстояния (4001, AN6884)

Это устройство предназначено для приблизительной индикации расстояния до препятствия. Работает схема на основе эхолокации ультразвука. Но в отличие от традиционных устройств, измеряющих время прохождения ультразвука от излучателя, до препятствия и обратно, эта схема измеряет уровень вернувшегося …

1 420 0

Схема индикатора скрытой электропроводки (CD4060, КТ3102)

При ремонте квартиры сейчас очень модны различные подвесные потолки, стеновые панели, гипсокартонные и все это требует выполнения каркаса, который в свою очередь, требует сверления множества отверстий в стене или потолке. При выполнении этой работы важно не повредить электропроводку, так как это …

1 476 0

Схема гетеродинного индикатора резонанса (ГИР) со светодиодным индикатором

Гетеродинный индикатор резонанса (ГИР), это прибор, предназначенный для измерения резонансной частоты высокочастотного колебательного контура.

Обычно такие приборы в качестве индикатора резонанса используют магнитодинамические индикаторы (со стрелками), здесь же описывается прибор с индикатором …

1 2096 0

Индикатор провалов напряжения в сети 220В на светодиодах

Этот прибор предназначен для регистрации коротких по времени снижений напряжения в электросети. Он может быть полезен при анализе причин возникновения сбоев в работе различного оборудования. Прибор работает как триггер, как только напряжение в сети снижается ниже предварительно заданного …

1 1222 1

Индикатор силы тока на микросхеме AN6884

Применение поликомпараторных индикаторных микросхем в индикаторахтока лабораторных источников питания дает определенные преимущества. Во-первых, может быть очень низким падение напряжения на измерительном сопротивлении (для AN6884 0.25V на R1 при максимальном токе). Во-вторых, есть несколько …

1 2155 0

Светодиодный мигающий индикатор на двухцветных светодиодах

Обычно светодиодная индикация включенного или работающего состояния какого-то устройства, например, охранной сигнализации это один светодиод, который мигает. Схема индикатора обычно состоит из мультивибратора или другого источника импульсов и светодиода. Согласитесь, это слишком уныло. Хотя …

0 1041 0

Восьмиканальный индикатор напряжений с светодиодным таблом 8х8

Принципиальная схема индикатора уровней восьми сигналов с выводом значений светодиодными столбиками на табло 8х8. В некоторых случаях необходимо наблюдать за уровнями сигналов, поступающих от разных источников, и иметь возможность визуального сравнения этих уровней. Данный индикатор позволяет …

1 2287 0

Восьмиканальный индикатор уровней аналоговых сигналов

В промышленности часто приходится контролировать уровень аналоговых сигналов в определенный момент времени или за промежуток времени исследования оборудования. Данные контроля в виде комбинации свечения светодиодов доказывают работоспособность исследуемого прибора. Индикатор сигналов можно …

0 2273 0

Светодиодный индикатор напряжения с автоматической регулировкой яркости

Схема индикатора, который предназначен для установки на приборную панель автомобиля с номинальным напряжением борт-сети 12V. Индикатор на линейном табло из десяти светодиодов показывает напряжение от 9V горит один светодиод) до 16V (горят все светодиоды). Несложными регулировками можно установить …

1 2061 0

Электронный щуп-сигнализатор для поиска очагов влажности в материалах

Схема простого самодельного прибора — щупа для поиска очагов влажности в различных строительных материалах. При ремонте или строительстве дома, гаража и других построек будет очень полезным знать сухие ли пиломатериалы или они требуют дополнительной сушки, а так же очень важно определить сухие или …

0 1742 0

1 2  3  4

Схема светодиодного индикатора » Схемы электронных устройств

Схема светодиодного индикатора
Для индикации режима работы какого-то устройства обычно используется мигающий светодиод или двухцветный, меняющий свой цвет в зависимости от режима. Согласитесь, — это скучно и однообразно. Предлагаю другой вариант, — индикатор режима состоит из линейки из шести двухцветных светодиодов. Индикатор работает в четырех режимах. — светодиоды все выключены; воспроизводится красный эффект бегущих огней в одну сторону; воспроизводится зеленый эффект бегущих огней в другую сторону; воспроизводится эффект встречного разноцветного движения. Переключение режимов индикации производится изменением логических уровней на двух входах. При входном коде «00» — встречное движение разноцветных бегущих огней, при коде «01» — зеленые бегущие огни, при коде «10» — красные бегущие огни, при коде «11» — светодиоды выключены. Принципиальная схема показана на рисунке. Импульсы от мультивибратора на элементах D1.1 и D1.2 поступают на входы двух десятичных счетчиков D2 и D3 одновременно. Счетчики К561ИЕ9 работают так, что единица в любой момент времени присутствует только на одном из выходов, а на остальных выходах нули. Для индикации используются импортные двухцветные светодиоды повышенной яркости, в которых есть по два кристалла, включенных встречно-параллельно. Поэтому цвет свечения такого светодиода зависит от направления тока через него. В данной схеме, светодиоды включены между выходами двух счетчиков, причем так, что каждый из них подключен к разным выходам счетчиков. Поэтому, цвет и номер включенных светодиодов зависит от соотношения уровней на выходах этих счетчиков. Управляются счетчики по входам «R», — блокируются подачей единиц, а запускаются подачей нулей. Если на вход подан код «00» работают оба счетчика Предположим, светодиоды включены так, что при подаче «+» на верхний по схеме вывод горит красный цвет (К), а если «+» внизу, — зеленый (3). Тогда светодиоды будут включаться разноцветными парами,- HL1(K) + HL6 (3), затем, HL2(K) + HL5(3), далее, HL3(K) + HL4(3). далее, HL4(K) + HL3(3). далее, HL5(K) + HL2(3). далее, HL6(K) + HL1(3). И снова повторяется. Таким образом, получается световой эффект движущихся навстречу разноцветных бегущих огней, которые, при встрече пересекаются и начинают движение в разные стороны. Если на входе код «01» счетчик D2 принудительно находится в нулевом состоянии и на всех его выходах, задействованных в этой схеме, логические нули Напротив, счетчик D3 работает и переключает поочередно зеленые светодиоды светодиодов с HL6 до HL1. Если код на входе установить «10». ситуация меняется на обратную, — теперь работает счетчик D2, a D3 удерживается в нулевом состоянии Переключаются красные светодиоды в другом направлении, — с HL1 по HL6. Выключить светодиоды можно подачей логических единиц на оба входа. Скорость воспроизведения светового эффекта можно изменить подбором R1. Если в схеме, в которой будет работать такой индикатор, есть источник импульсов частотой 0,1…1 Гц можно мультивибратор на D1 подавать эти импульсы на входы «С» счетчиков. Светодиоды импортные, красно-зеленые, марка не известна.

4-х светодиодная схема индикатора температуры

Обсуждаемый здесь очень полезен для получения визуальной информации о состоянии температуры, которую необходимо контролировать.

Работа контура

Состояние температуры контура отображается с помощью четырех светодиодов.

— Зеленый светодиод, указывающий, что температура находится на желаемом уровне
— Два желтых светодиода включены, чтобы указать, что температура выше нормальной и ситуация небезопасна.
— Предупреждающий статус красного светодиода говорит о том, что температура очень высокая и необходимо действовать быстро.

В дополнение к красному светодиоду, предупреждающему о высокой температуре, в цепь включен зуммер, который издает звуковое предупреждение об аварийной ситуации.

Схема выполнена с использованием четырех компараторов внутри ИС LM324. Это выдающийся чип, который имеет четыре операционных усилителя на уровне типа 741 вместе в одном корпусе.

На первом этапе схемы показана сеть делителя напряжения, образованная с помощью резисторов R2, R3, R4, R5 и R6.

Здесь значения напряжения фиксированы: 2,4 В, 4,8 В, 7,2 В, 9,6 В.

Каждое из этих напряжений подключается непосредственно к неинвертирующей схеме контактов (+) операционных усилителей, которые используются в качестве компараторов

Верхний вывод термистора (R10) соединяется непосредственно со всеми инвертирующими (-) клеммами операционные усилители

При изменении температуры воздействия пропорционально изменяется и напряжение на верхнем выводе термистора.

Это индуцированное реактивное напряжение сравнивается с компараторами операционных усилителей на их неинвертирующих выводах и в ответ на более низкие напряжения посылает соответствующий выходной сигнал компаратора высокого напряжения, активируя соответствующий светодиод.

По мере повышения температуры условия на термисторе начинают ухудшаться, что приводит к последовательному включению светодиодов.

Когда активируется самый нижний компаратор, загорается красный светодиод и активируется «зуммер», подающий звуковой сигнал, который может считаться важным, если устройство нуждается в защите.

Принципиальная схема

Как выбрать резисторы

Если вы хотите изменить диапазон переключения светодиодов в пределах желаемого диапазона обнаружения входного сигнала, вы можете настроить эталонные значения резисторов в соответствии с вашими требованиями, как описано ниже:

Как мы можем Поймите, что 4 операционных усилителя LM324 настроены как компараторы, при этом неинвертирующие выводы 3, 5, 10, 12 привязаны к соответствующим фиксированным опорным уровням, определяемым резисторами R2—-R6.

Инвертирующие входы 4 операционных усилителей объединены вместе и подключены к другому резистивному делителю, образованному резистором R1/термистором. Потенциал на этом переходе резистивного делителя изменяется в зависимости от изменения температуры.

Этот зависящий от температуры переменный потенциал на инвертирующих входах операционных усилителей сравнивается с соответствующими опорными уровнями напряжения на неинвертирующих контактах 3, 5, 10, 12.

Когда делитель потенциала термистора на инвертирующих выводах становится выше, чем опорные уровни соответствующих неинвертирующих выводов, выходной сигнал конкретного операционного усилителя становится высоким, и подключенный к нему светодиод загорается.

Это означает, что путем соответствующего изменения значений эталонного резистора R2—-R6 мы можем изменить промежутки между светодиодами и, таким образом, соответствующим образом изменить диапазон обнаружения входа для 4 светодиодов в соответствии с требуемой спецификацией.

Это можно сделать с помощью формулы:

Vout = Vin x R1 / (R1 + R2)

Где Vin — напряжение питания, которое должно быть постоянным.

Vout становится желаемым эталонным уровнем на данном неинвертирующем выводе.

R1 — общее значение сопротивления (сопротивлений) на положительной стороне соответствующего неинвертирующего вывода.

R2 — общее значение сопротивления (сопротивлений) на стороне заземления соответствующего неинвертирующего вывода.

Схема выводов IC LM324

Спецификация предлагаемой схемы датчика температуры с 4 светодиодами

Резисторы (1/4 Вт, 5% CFR)

• R2, R3, R4, R5, R6 = 5K
• R1 = 10K,
9007 8 Р7, Р8, R9, R11 = 220 Ом
• Светодиоды: 1 зеленый, 1 желтый, 1 красный
• Зуммер = 1 шт.
• IC LM324 — 1 шт.

  Примечание: для термистора вы должны держать клеммы достаточно длинными, чтобы его можно было подключить в том месте, где температура находится под вопросом.

  Прислал: Shweta Sawant

  ОБНОВЛЕНИЕ от администратора

  Точность и надежность описанной выше схемы с 4 светодиодными индикаторами температуры можно повысить, добавив дискретные предустановки к 4 операционным усилителям и заменив термистор на LM35 ИС. Полная схема показана ниже:

  Список деталей

  • Все предустановки 22 кОм (линейные)
  • Все резисторы 1 кОм 1/4 Вт
  • ZD1 6 В 1/4 Вт стабилитрон
  • Светодиоды красные, зеленые, желтые, белые 5 мм 20мА
  • Операционные усилители на микросхеме LM324
  • Датчик температуры на микросхеме LM35

  О компании Swagatam

  Я инженер-электронщик (dipIETE), любитель, изобретатель, схематик /Конструктор печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
  Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!
