Что такое витая пара. Какие бывают виды витой пары. Чем отличаются экранированные и неэкранированные кабели. Где используется витая пара. Как выбрать подходящий кабель для локальной сети.

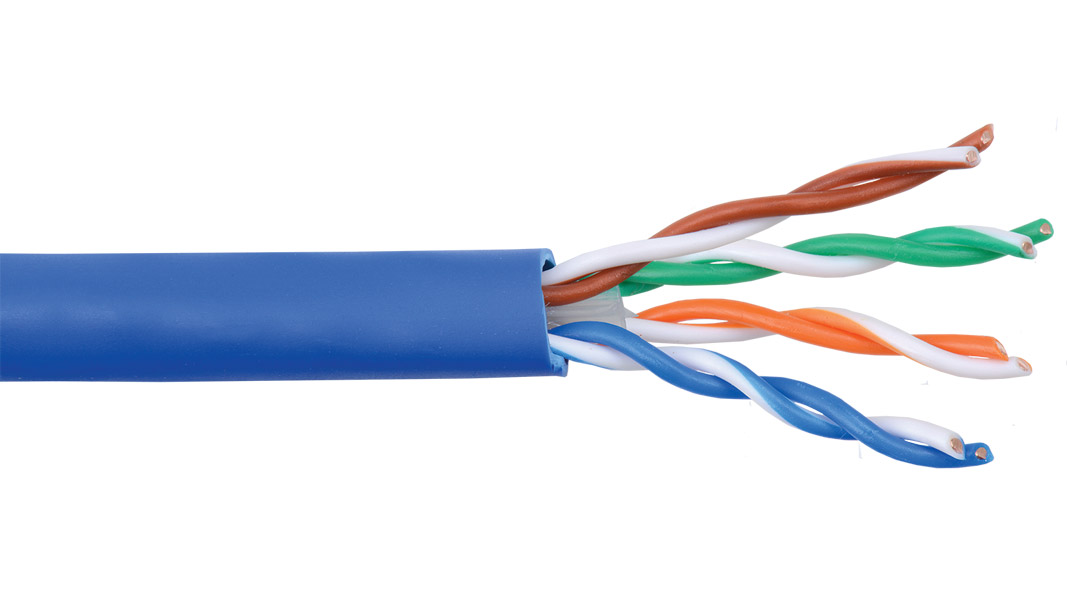

Что такое витая пара и как она устроена

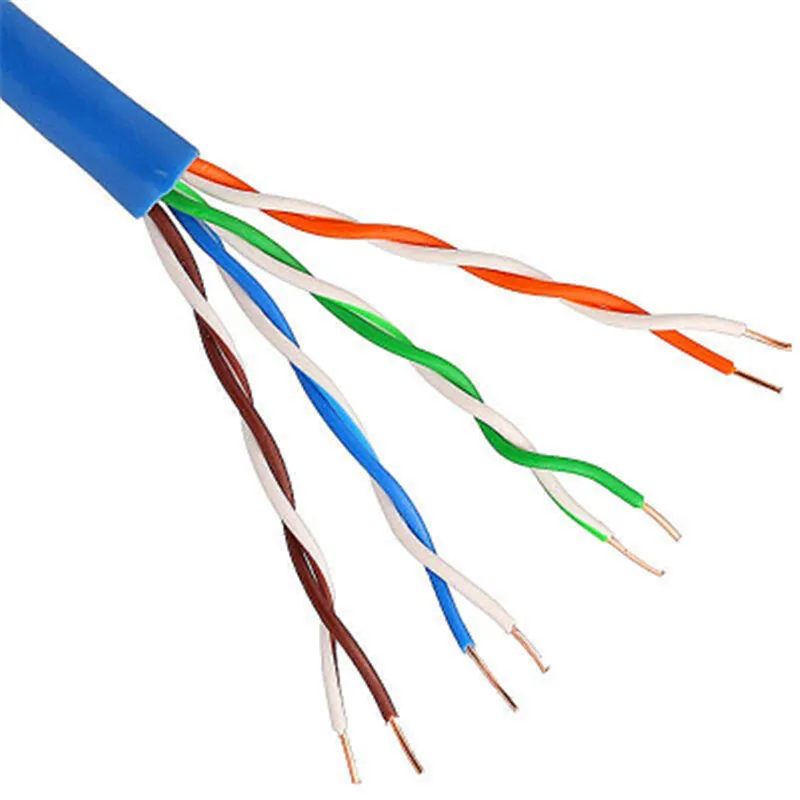

Витая пара — это вид кабеля связи, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой и заключенных в общую оболочку. Скручивание проводников позволяет снизить влияние внешних помех и перекрестных наводок.
Основными элементами конструкции витой пары являются:
- Медные проводники (обычно диаметром 0,4-0,6 мм)
- Изоляция проводников (чаще всего из полиэтилена)
- Витые пары проводников
- Общая оболочка кабеля (как правило, из ПВХ-пластиката)
В зависимости от категории и назначения кабель может содержать от 1 до 4 витых пар. Шаг скрутки пар обычно составляет 13-25 мм. Чем меньше шаг, тем лучше защита от помех, но выше затухание сигнала.
Виды витой пары: экранированная и неэкранированная
По наличию экранирования витая пара делится на два основных типа:
Неэкранированная витая пара (UTP)
UTP (Unshielded Twisted Pair) — наиболее распространенный и недорогой тип. Не имеет дополнительных экранов, защита от помех обеспечивается только скруткой проводников. Преимущества:
- Низкая стоимость
- Простой монтаж
- Малый вес и диаметр
- Гибкость кабеля
Экранированная витая пара (STP, FTP)
Имеет дополнительный экран из фольги или оплетки для защиты от электромагнитных помех. Разновидности:
- FTP — общий экран из фольги
- STP — общий экран из оплетки
- SFTP — двойной экран из оплетки и фольги
Экранированные кабели обеспечивают лучшую помехозащищенность, но дороже и сложнее в монтаже.
Категории витой пары
Витая пара классифицируется на категории в зависимости от частотных характеристик:
- Cat 3 — до 16 МГц, для телефонии и сетей 10BASE-T
- Cat 5 — до 100 МГц, для сетей Fast Ethernet
- Cat 5e — до 125 МГц, улучшенная категория 5
- Cat 6 — до 250 МГц, для сетей Gigabit Ethernet
- Cat 6a — до 500 МГц, для 10G Ethernet
- Cat 7 — до 600 МГц, для высокоскоростных сетей
Чем выше категория, тем лучше характеристики передачи сигнала на высоких частотах.
Области применения витой пары
Основные сферы использования кабелей типа «витая пара»:
- Локальные компьютерные сети Ethernet
- Телефонные линии
- Системы видеонаблюдения
- Промышленные сети передачи данных
- Системы «умный дом»
- Подключение периферийных устройств
Витая пара является наиболее распространенной средой передачи данных в современных сетях благодаря невысокой стоимости и простоте монтажа.
Сравнение экранированной и неэкранированной витой пары
При выборе между UTP и STP/FTP кабелями следует учитывать следующие факторы:
Преимущества неэкранированной витой пары (UTP):
- Более низкая стоимость
- Простота монтажа и обслуживания
- Меньший вес и диаметр
- Высокая гибкость
- Не требует заземления
Преимущества экранированной витой пары (STP/FTP):
- Лучшая защита от внешних помех
- Меньшее излучение сигнала
- Возможность работы на больших дистанциях
- Пониженные перекрестные наводки
В большинстве случаев для офисных и домашних сетей достаточно использовать неэкранированную витую пару. Экранированные кабели применяются в промышленных условиях или при наличии сильных электромагнитных помех.
Как выбрать витую пару для локальной сети
При выборе кабеля для построения локальной сети следует учитывать:
- Требуемую скорость передачи данных
- Длину кабельных сегментов
- Наличие источников электромагнитных помех
- Условия прокладки (внутри или вне помещений)
- Требования пожарной безопасности
Для большинства современных сетей оптимальным выбором является неэкранированная витая пара категории 5e или 6. Она обеспечивает скорость до 1 Гбит/с на расстояниях до 100 метров.
Особенности монтажа витой пары
При прокладке кабеля витая пара следует соблюдать ряд правил:
- Не превышать допустимый радиус изгиба (обычно 8-10 диаметров кабеля)
- Избегать чрезмерного натяжения кабеля
- Не прокладывать рядом с силовыми кабелями
- Использовать кабельные каналы и лотки
- Соблюдать требуемый запас по длине
- Маркировать кабели для удобства обслуживания
Правильный монтаж позволяет обеспечить надежную работу сети и избежать проблем с передачей данных.
Тестирование кабельных линий на основе витой пары
Для проверки качества монтажа и соответствия линий заявленной категории проводят следующие виды тестирования:
- Проверка правильности разводки пар
- Измерение затухания
- Тестирование на перекрестные наводки (NEXT)
- Определение возвратных потерь
- Проверка соответствия заявленной пропускной способности
Для тестирования используются специальные кабельные анализаторы. Они позволяют выявить дефекты монтажа и убедиться в соответствии линии требованиям стандартов.
Перспективы развития технологии витой пары
Несмотря на развитие оптоволоконных сетей, витая пара остается востребованной технологией. Основные тенденции развития:
- Увеличение пропускной способности (до 40 Гбит/с)
- Улучшение экранирования для снижения помех
- Применение новых материалов изоляции
- Уменьшение диаметра кабеля
- Интеграция с системами питания (PoE)
Витая пара продолжает совершенствоваться, оставаясь оптимальным решением для локальных сетей на небольших расстояниях.
Информационный кабель LAN (витая пара) UTP, FTP, SFTP, SSTP
Производители электрооборудованияНажмите на логотип производителя чтобы посмотреть все его товары в этом разделе. Внимание! Также в разделе «Кабель, провод»:Кабель силовой NYM, NUM » |
Экранированный кабель «витая пара» против неэкранированного кабеля «витая пара».
Ошибочный взгляд на рабочие характеристикиОшибочный взгляд на рабочие характеристики
В последнее время большое внимание уделяется электромагнитной совместимости в различных информационных приложениях кабелей на основе экранированной витой пары (STP) по сравнению с кабелями на основе неэкранированной витой пары (UTP). Широко распространенные традиционные взгляды на экранирование привели к вере в то, что физически “экранированный” кабель безусловно обладает лучшей невосприимчивостью к шуму и более низкими уровнями излучательной способности, чем “неэкранированный” кабель. Однако полученные результаты исследований показывают, что невосприимчивость к шуму и излучательные характеристики информационных кабелей типа неэкранированная витая пара практически не отличаются от таких же характеристик кабелей типа экранированная витая пара. Опубликованная работа “Сравнение характеристик чувствительности к помехам кабелей типа экранированная витая пара и неэкранированная витая пара при передаче данных” дает заключение, что кабельные системы на основе UTP Category 5 демонстрируют превосходные рабочие характеристики с точки зрения электромагнитной совместимости и в то же время обеспечивают конкурентноспособные цены при монтаже и эксплуатации.
По мере увеличения скоростей передачи информации в телекоммуникационных системах, растет внимание к проблемам шума и его разрушительном воздействии на телекоммуникационные сети. Электромагнитная совместимость (EMC — Electromagnetic Compatibility) является показателем способности кабельной системы минимизировать уровни излучаемой энергии (испускание излучения) и быть устойчивой к шумовым помехам от внешних источников (невосприимчивость). Важно помнить, что рабочие характеристики EMC определяются общим качеством кабельной системы и сетевого оборудования. Кабельная система с превосходными рабочими характеристиками не может улучшить рабочие характеристики EMC плохо сконструированного телекоммуникационного оборудования. И наоборот, кабель с плохими рабочими характеристиками может стать причиной ухудшения рабочих характеристик EMC хорошо сконструированного оборудования.
Передающие характеристики витой пары
Понимание эффективных способов снижения уровней излучения и повышения невосприимчивости зависит от понимания принципов, на которых основана передача сбалансированного сигнала по паре витых проводников. Сбалансированный сигнал состоит из двух одинаковых по амплитуде и противофазных сигналов, распространяющихся по двум проводникам пары. Приемник интерпретирует сигнал, приходящий по линии передачи витая пара как разницу напряжений между двумя проводниками. В приложении к кабелю термин “баланс” означает насколько точно соответствуют друг другу проводники в одной паре. В идеально сбалансированной кабельной системе электрические наводки вызывают одинаковые шумовые сигналы в обоих проводниках пары. Вследствие того, что шумы в проводниках равны по амплитуде, но не противофазны, приемник, который обнаруживает только разницу напряжений, их игнорирует. Кроме того, при идеальных условиях, два одинаковых по амплитуде и противофазных сигнала, генерируемые передатчиком, образуют равные по напряженности и противофазные электромагнитные поля, которые являются самокомпенсирующими и дают суммарный эффект отсутствия излучения.
Излучение
К сожалению в реальных ситуациях передаваемые сигналы и кабельные компоненты не бывают идеально сбалансированными. Такая разбалансированность приводит к испусканию электромагнитного излучения, энергия которого зависит от степени разбалансированности и амплитуды передаваемого сигнала. Несбалансированные токи в паре могут рассматриваться как ток, текущий в одну сторону по одному из проводников и возвращающийся обратно по другому, таким образом формируя огромную петлю. Эта часть несбалансированного тока ведет себя как контурная антенна, формирующая поле. Напряженность поля зависит от площади петли и количества проходящего по ней “нескомпенсированного” тока. Такое излучение может мешать работе беспроводных приемников, таких как телевизоры, радиоприемники и сотовые телефоны, а также устройств, использующих медный кабель для приема-передачи сигналов. Уровень излучения зависит от степени сбалансированности пары, а также от других второстепенных факторов, таких как, например, изоляционный материал кабеля. Для снижения уровня излучения энергии важно поддержание баланса пар как для кабелей UTP, так и для кабелей STP.
Невосприимчивость к шуму
В дополнение к излучению реальные кабельные системы подвержены влиянию шумовых помех. Невосприимчивость — это способность кабельной системы противостоять воздействию шумов и помех. Помехи могут генерироваться передающими антеннами (например, радиостанциями), излучением от других электронных устройств (например, от близко расположенного принтера ПК) или наведенным шумом от электрических приборов (например, от электродвигателей и электровыключателей).
В кабелях UTP и STP применяются две различные стратегии противостояния шумовым помехам. В неэкранированных кабелях витая пара для повышения невосприимчивости к шуму основная ставка делается на хороший баланс пар в кабеле. Когда сбалансированность кабельной UTP-системы приближается к идеальной, наведенные шумовые токи на витых проводниках выравниваются и приемник, который способен обнаруживать только разницу напряжений на паре, становиться невосприимчивым к шумовым помехам. Таким образом, даже без защиты с помощью физического «экрана» идеально сбалансированная пара будет демонстрировать отличную невосприимчивость к шуму.
В экранированных кабелях витая пара для улучшения невосприимчивости к шуму используется легко разрушимая и дорогостоящая техника. Поле шумовой помехи наводит ток в металлическом экране кабеля. В результате стекания на землю наведенного тока на сигнальных проводниках под экраном будет наводиться одинаковый по амплитуде и разнофазный ток. По мере приближения качества экрана к идеальному два тока становятся равными по амплитуде и противофазными, компенсируя влияние шумовых помех.
Комбинированное влияние
Сложное взаимозависимое соотношение существует между явлениями шумовых помех и испусканием излучения. Идеально сбалансированная кабельная система обладает бесконечно высокой невосприимчивостью к шуму и не испускает электромагнитное излучение (в случае если передатчик и приемник также идеально сбалансированы).
Однако в реальных ситуациях, если сигнальные проводники «открыты» для несбалансированных шумовых токов, не только регистрируется шум на стороне приемника, но и несбалансированный ток создает описанный ранее эффект контурной антенны,. Следовательно, несбалансированная передающая система на витой паре или неправильно заземленная передающая STP-система будут не только испускать излучение, но будут также подвержены шумовым помехам от внешних источников. Как разработчики систем и оборудования, так и конечные пользователи во время принятия решений, касающихся кабельных систем, должны тщательно исследовать возможность возникновения этих явлений:
Инженеры и разработчики систем и оборудования
Разработчики систем и оборудования, занимающиеся проектированием устройств для передачи и приема телекоммуникационных сигналов, часто рассматривают проблемы излучения и невосприимчивости к шуму как вопросы, требующие компромиссного решения. Для соответствия требованиям к излучению (таким как FCC Part 15 и IEC CISPR22), часто снижается амплитуда передаваемого сигнала. К сожалению низкие уровни сигналов увеличивают восприимчивость системы к шуму. С точки зрения разработчика хорошая кабельная система — это система, которая позволяет вести передачу сигнала с уровнями, достаточными для преодоления остаточного шума, и в то же время удовлетворяющими требования к излучению, установленные для предполагаемого рынка.
Конечные пользователи
Главной заботой для огромного большинства конечных пользователей является то, насколько хорошо будет функционировать система в различных конфигурациях и при различных кабельных решениях. Невосприимчивость к воздействию со стороны электромагнитных шумов является главным критерием при определении рабочих характеристик установленной системы (часто выражается как BER — bit-error-rate — уровень битовой ошибки). В случае LAN ухудшение рабочих характеристик может значительно увеличить время реакции системы и в экстремальных ситуациях вызвать аварию в сети. С точки зрения конечного пользователя хорошая кабельная система позволяет реализовать множественные конфигурации (то есть количество пользователей, количество подключений, длины кабельных сегментов) и в то же время сохранять приемлемые рабочие характеристики BER. По этой причине экранированные кабели обладают интуитивной привлекательностью для тех, кто не подозревает об опасностях, создаваемых неправильно терминированным экраном, и не знает о хорошей невосприимчивости к шуму и отличных рабочих характеристиках кабельных систем UTP, предназначенных для передачи данных.
Физические характеристики кабеля UTP по сравнению с STP
Неэкранированный кабель витая пара состоит из двух или более одножильных медных проводников, в основном размером 24 AWG, отдельно помещенных в изолирующие пластиковые оболочки. Изоляция, как правило, изготавливается из термопластичного материала, такого как поливинилхлорид (PVC — ПВХ) для кабелей более низкого класса и из полиэтилена для кабелей высших классов. Изолированные проводники обычно свиты с различным шагом витков для повышения сбалансированности пар и улучшения невосприимчивости к шуму между парами (NEXT).
Экранированный кабель витая пара состоит из свитых пар (как описано выше), которые окружены экраном, представляющим собой луженую сетку, фольгу или комбинацию обеих. Два наиболее распространенных типа техники экранирования — это индивидуальное экранирование каждой пары и экранирование всего кабельного пучка. Практика индивидуального экранирования витых пар имеет целью уменьшение излучения и повышение невосприимчивости к шумовым помехам, а также для улучшения рабочих характеристик NEXT. Общее экранирование кабеля снижает уровень излучения и повышает невосприимчивость к шумовым помехам, но не улучшает рабочие характеристики NEXT между парами. Недостатком кабелей, экранированных только оболочкой из фольги является то, что они подвержены низкочастотному EMI-шуму, например, генерируемому мощными электрическими двигателями. Кроме того, экранирование в общем случае ухудшает характеристики кабеля по затуханию сигнала. Это повышенное значение затухания является следствием добавочной емкости между экраном и витыми парами.
Испытания
В AT&T Bell Laboratories было проведено сравнительное исследование рабочих характеристик экранированного кабеля витая пара и неэкранированного кабеля витая пара с помощью двух тестовых процедур. Была исследована чувствительность кабеля к шуму при защите только с помощью экранирования (измерение вторично наведенного тока). Результаты этого теста являются индикатором проникновения шума через экран. Еще одна серия исследований была выполнена для сравнения относительных уровней помехового напряжения, наводимого на кабелях UTP Category 3, UTP Category 5 и Type 1 STP в результате воздействия шума (измерение разницы напряжений).
Измерение вторично наведенного тока
Многие проектировщики систем и оборудования, а также конечные пользователи уверены в том, что качество их кабельных систем на основе STP является следствием физического присутствия «экрана». Однако, любой экран, если он изготовлен и терминирован некачественно, будет вести себя как антенна, излучая или поглощая шумы. Эффективно экранированная кабельная система должна быть правильно терминирована с обоих концов и должна поддерживать целостность экрана в каждом соединении по всей кабельной системе. При измерении вторично наведенного тока сравнивают результирующее воздействие шума, произошедшее вследствие нарушения системы заземления, с воздействием шума на хорошо заземленный кабель.
По результатам этого теста невосприимчивость экрана к шуму изменялась от граничной (10% для заземляющего отвода длиной 1 дюйм) до плохой (50% для заземляющего отвода длиной 8 дюймов) и результирующее влияние на сигнал изменялось соответствующим образом. Это замечание является очень важным, так как на практике очень часто экран заземляется с помощью заземляющего отвода.
Результаты измерений вторично наведенного тока четко демонстрируют, что любая деградация экрана может ухудшать невосприимчивость к шуму до такой степени, что начинают происходить искажения сигнала. Очевидно, что физическое наличие экрана само по себе недостаточно для обеспечения невосприимчивости к шуму. Более того, качество терминирования экрана по всей телекоммуникационной системе и качество монтажа системы заземления определяют уровень невосприимчивости к шуму. На самом деле сбалансированная линия передачи с неправильно терминированной системой экранирования может быть более подвержена шумовым помехам, чем если бы она не была экранирована вовсе.
Измерение разницы напряжений
Важным фактором при выборе кабельной продукции как для разработчиков систем и оборудования, так и для конечных пользователей является общий уровень работоспособности кабеля. Измерение разницы напряжений, основанное на измерении уровней помех, вызванных шумом, были проведены для кабелей UTP Category 3, UTP Category 5 и Type 1 STP.
На основании результатов измерений инженеры Bell Labs сделали заключение, что «при соблюдении определенных правил, в реальных рабочих условиях неэкранированный кабель витая пара может достигать таких же высоких рабочих характеристик по сопротивляемости к шуму, какие присущи экранированному кабелю витая пара. Результирующие дифференциальные шумовые напряжения, измеренные в кабелях UTP Category 5 и STP были достаточно низкими для обеспечения точной передачи данных, учитывая жесткие условия эксперимента».
Выводы по результатам измерений
Результаты измерений разницы напряжений и вторично наведенного тока привели к заключению, что и UTP и STP способны обеспечивать степень невосприимчивость к электромагнитным помехам от хорошей до отличной. По определению специалистов Bell Labs степень невосприимчивости «зависит от сбалансированности системы UTP и качества экранирования системы STP. Кабели UTP для высокочастотных приложений с жестко контролируемым балансом могут обеспечивать рабочие характеристики EMC, сравнимые с такими же характеристиками кабельных систем на основе STP с хорошим экраном. И точно так же, плохо экранированная система STP или система с дефектным экраном может оказаться более уязвимой к помехам, чем хорошо сбалансированная система на основе UTP».
Заключение
Измерения рабочих характеристик, проведенные AT&T развеяли некоторые заблуждения, связанные с рабочими характеристиками кабелей на основе экранированной и неэкранированной витой пары. Результаты измерений вторично наведенного тока привели к заключению, что «сам по себе экранированный кабель не обеспечивает невосприимчивости к шуму. Следует рассматривать внешнее экранирование всей линии, так как на первый взгляд безобидные соединения могут оказывать и оказывают значительное влияние на эффективность экранирования. Кроме того, поддержание высокого качества экрана в каждой точке становиться дорогим, а разработчик системы должен найти компромисс между требованиями, предъявляемыми к системе, учитывая требуемые рабочие характеристики EMC, а также стоимость компонентов и обслуживания системы». В заключение можно констатировать, что при использовании обычных кабельных конфигураций, неэкранированный кабель полностью способен обеспечивать такой же уровень устойчивости к шуму, как и экранированный кабель.
Источники:
R.C. Pritchard, D.C. Smith, “A comparison of the Susceptibility Performance of Shielded and Unshielded Twisted Pair Cable for Data Transmission,” IEEE International EMC Symposium Record, Aug. 17-21, 1992, Anaheim, California.
“Radio Frequency Devices” Federal Communications Commision, Volume II, Part 15.
“Limits and methods of measurements of radio interference characteristics of information technology equipment” IEC C. I.S.P.R. Publication 22, 1985.
R.C. Pritchard, AT&T Technical Memorandum, “Understanding the Successful EMC Performance of Twisted Pair Cables” Sept. 17, 1992.
Wiring for the Future, Volume II, Number 2, 1992, A Siemon Company Publication.
