Классификация типов волокна Стандарт G.65X согласно рекомендациям МСЭ-Т
09 ноября 2010 года Оптический кабельСтандарт G.650
Стандарт G.650 дает общие определения типов волокон, перечень основных характеристик и параметров одномодовых волокон, а также методов измерения и контроля этих параметров.
Стандарт G.651
Стандарт G.651 распространяется на многомодовое оптическое волокно с диаметром световедущей жилы 50 мкм и оболочки 125 мкм и на ВОК на его основе. В нем содержатся рекомендации по основным параметрам этих волокон, контролируемым характеристикам и допустимым нормам. Этот тип волокна в настоящее время используется только в коротких, внутриобъектовых ВОЛС с рабочей длиной волны 0,85 и редко 1,31 мкм.
Рекомендации ITU-T G.651.1 — Характеристики многомодовых градиентных волоконно-оптических кабелей 50/125 мкм.
| Характеристика оптоволокна | ||
| Признак | Детали | Значение |
| Диаметр оболочки | Номинал | 125 мм |
| Допуск | ±2 мм | |
| Диаметр сердцевины | Номинал | 50 мм |
| Допуск | ±3 мм | |
| Эксцентриситет сердцевины | Максимум | 6% (3 мм) |
| Сплющенность оболочки | Максимум | 2% |
| Числовая апертура | Номинал | 0.20 |
| Допуск | ±0.015 | |
| Потери на макроизгибе** | Радиус | 15 мм |
| Число оборотов | 2 | |
| Максимум на 850 нм | 1 dB | |
| Максимум на 1300 нм | 1 dB | |
| Проверочное напряжение | Минимум | 0. 69 ГПа |
| Длина волны нулевой дисперсии | Минимум на 850 нм | 500 МГц·kм |
| Минимум на 1300 нм | 500 МГц·kм | |
| Коэффициент хроматической дисперсии | λ 0min | 1295 нм |
| λ 0max | 1340 нм | |
| S0max для 1295 ≤ λ 0 ≤ 1310 нм | ≤ 0.105 пс/нм 2 &×км | |
| S0max для 1310 ≤ λ 0 ≤ 1340 нм | ≤ 375 × (1590 – λ0) × 10 –6пс/нм 2 ×км | |
| Характеристика кабеля | ||
| Признак | Детали | Значение |
| Коэффициент затухания | Максимум на 850 нм | 3.5 дБ/kм |
| Максимум на 1300 нм | 1.0 дБ/kм | |
** – При использовании многомодового волокна вне области этой Рекомендации потери на макроизгибе могут определены в [IEC 60793-2-10] ** – Чтобы проверить потери на макроизгибе используйте [IEC 61280-4-1]. *** – Наихудший коэффициент затухания на 850 нм (S 0 = 0.09375 пс/нм 2 ×км при λ 0 = 1340 нм S0 = 0.10125 пс/нм 2 ×км at λ 0 = 1320 нм) –104 пс/нм×км |
||
Стандарт G.652
Оптическое волокно одномодового типа известно под стандартом G.652. Последний был разработан для диапазона длин волн 1,31 мкм. При таком показателе волокно G.652 имеет нулевую хроматическую дисперсию и затухает с минимальным значением. У волокна G.652 диаметр самой жилы равен около 9 мкм, а оболочки – 125±2 мкм.
Оптическое волокно G.652 отличается высокой надежностью и обеспечивает передачу данных на скорости до 10 Гбит/с. Часто такие линии связи применяются для одноволновой и многоволновой передачи, когда расстояние между двумя точками составляет в среднем 50 километров.
Применение оптоволокна G.652 в линиях связи, где необходима передача данных на скорости выше 10 Гбит/с, требует наличия более сложной аппаратуры, а, следовательно, и больших финансовых затрат.
| Характеристика | G.652.A | G.652.B | G.652.C | G.652.D |
| Длина волны, нм | 1310 | 1310 | 1310 | |
| Диаметр модового пятна, мкм | 8,6–9,5±0,6 | 8,6–9,5±0,6 | 8,6–9,5±0,6 | 8,6–9,5±0,6 |
| Диаметр оболочки, мкм | 125,0±1 | 125,0±1 | 125,0±1 | 125,0±1 |
| Диаметр защитного покрытия, мкм | 250,0±15 | 250,0±15 | 250,0±15 | 250,0±15 |
| Эксцентриситет сердцевины, мкм | 0,6 максимум | 0,6 максимум | 0,6 максимум | 0,6 максимум |
| Сплющенность оболочки | 1,0% максимум | 1,0% максимум | 1,0% максимум | 1,0% максимум |
| Длина волны отсечки кабеля, нм | 1260 максимум | 1260 максимум | 1260 максимум | 1260 максимум |
| Потери на макроизгибе, дБ | 0,1 максимум на 1550 нм | 0,1 максимум на 1550 нм | 0,1 максимум на 1550 нм | 0,1 максимум на 1550 нм |
| Проверочное напряжение, ГПа | 0,69 минимум | 0,69 минимум | 0,69 минимум | 0,69 минимум |
| Длина волны нулевой дисперсии, нм | от 1300 до 1324 | от 1300 до 1324 | от 1300 до 1324 | от 1300 до 1324 |
| Коэффициент хроматической дисперсии, пс/нм*км, не более, в интервале длин волн: 1285-1330 1525-1575 | 3,5 18 | 3,5 18 | 3,5 18 | 3,5 18 |
| Знак дисперсии | + | + | + | + |
| Коэффициент затухания, дБ/км; на длине волны, нм | 0,5 | 1310 | 0,4 | 1310 | 0,4 | all* | 0,4 | all* |
| — | — | 0,35 | 1550 | 0,35 | 1383 | 0,35 | 1383 | |
| 0,4 | 1550 | 0,4 | 1625 | 0,3 | 1550 | 0,3 | 1550 | |
| Коэффициент PMD, пс/√км | 0,5 | 0,2 | 0,5 | 0,2 |
Стандарт G.
653
653Стандарт G.653 распространяется на одномодовое волокно со смещенной нулевой дисперсией в области l=1,55 мкм. Это волокно имеет нулевую дисперсию в области минимальных потерь волокна, что достигается за счет более сложной структуры световедущей жилы, а именно специально заданному распределению коэффициента преломления по диаметру жилы.
Волокно типа G.653 используется в протяженных магистральных широкополосных линиях и сетях связи, оно обеспечивает передачу информации на несколько сотен километров со скоростями до 40 Гбит/с. Однако по нему можно передавать только один спектральный канал информации, то есть оно не может быть использовано в волоконно-оптических системах и сетях, в которых применяются волоконно-оптические усилители и плотное оптическое спектральное мультиплексирование (DWDM-технологии). Причина этого заключается в высоких уровнях световой мощности в волокне после усиления и высокой плотности спектрального уплотнения, т. е. необходимости одновременной передачи большого числа независимых спектральных каналов по одному волокну.
Высокая концентрация световой мощности в волокне — G.653 из-за особенностей структуры жилы приводит к проявлению нелинейных эффектов и, в частности, четырехволновому смешению, которое проявляется при нулевой хроматической дисперсии и приводит в свою очередь к перекрестным помехам в линии.
| Характеристика | G.653.A | G.653.B |
| Длина волны, нм | 1550 | 1550 |
| Диаметр модового пятна, мкм | 7,8–8,5±0,8 | 7,8–8,5±0,6 |
| Диаметр оболочки, мкм | 125,0±1 | 125,0±1 |
| Диаметр защитного покрытия, мкм | 250,0±15 | 250,0±15 |
| Эксцентриситет сердцевины, мкм | 0,8 максимум | 0,6 максимум |
| Сплющенность оболочки | 2,0% максимум | 1,0% максимум |
| Длина волны отсечки кабеля, нм | 1270 максимум | 1270 максимум |
| Потери на макроизгибе, дБ | 0,5 максимум на 1550 нм | 0,1 максимум на 1550 нм |
| Проверочное напряжение, ГПа | 0,69 минимум | 0,69 минимум |
| Длина волны нулевой дисперсии, нм | от 1500 до 1600 | от 1300 до 1324 |
| Коэффициент хроматической дисперсии, пс/нм*км, не более, в интервале длин волн: 1525-1575 | 3,5 | 3,5 |
| Коэффициент затухания, дБ/км; на длине волны, нм | 0,35 | 1550 | 0,35 | 1550 |
| Коэффициент PMD, пс/√км | 0,5 пс/ √км | 0,20 пс/√км |
Стандарт G. 654
654Стандарт G.654 содержит описание характеристик одномодового волокна и кабеля, имеющих минимальные потери на l=1,55 мкм. Это волокно было разработано для применения в подводных ВОЛС. За счет больших, чем у волокна стандарта G.653 размеров световедущей жилы, оно позволяет передавать более высокие уровни оптической мощности, но в то же время обладает более высокой хроматической дисперсией в диапазоне l=1,55 мкм. Волокно типа G.654 не предназначено для работы на какой-либо другой волне излучения кроме l=1,55 мкм.
| Характеристика | G.654.B | G.654.C | |
| Длина волны, нм | 1550 | 1550 | 1550 |
| Диаметр модового пятна, мкм | 9,5–10,5±0,7 | 9,5–13±0,7 | 9,5–10,5±0,7 |
| Диаметр оболочки, мкм | 125,0±1 | 125,0±1 | 125,0±1 |
| Диаметр защитного покрытия, мкм | 250,0±15 | 250,0±15 | 250,0±15 |
| Эксцентриситет сердцевины, мкм | 0,8 максимум | 0,8 максимум | 0,8 максимум |
| Сплющенность оболочки | 2,0% максимум | 2,0% максимум | 2,0% максимум |
| Длина волны отсечки кабеля, нм | 1530 максимум | 1530 максимум | 1530 максимум |
| Потери на макроизгибе, дБ | 0,5 максимум на 1625 нм | 0,5 максимум на 1625 нм | 0,5 максимум на 1625 нм |
| Проверочное напряжение, ГПа | 0,69 минимум | 0,69 минимум | 0,69 минимум |
| Длина волны нулевой дисперсии, нм | — | — | — |
| Коэффициент хроматической дисперсии, пс/нм*км, не более, в интервале длин волн: 1525-1575 | 20 | 22 | 20 |
| Знак дисперсии | + | + | + |
| Коэффициент затухания, дБ/км; на длине волны, нм | — | — | — | — | — | — |
| — | — | — | — | — | — | |
| 0,22 | 1550 | 0,22 | 1550 | 0,22 | 1550 | |
| Коэффициент PMD, пс/√км | 0,5 | 0,2 | 0,2 |
Стандарт G. 655
655Стандарт G.655 относится к волокну со смещенной ненулевой дисперсией — NZDSF (Non-Zero Dispersion Shifted Fiber). Это волокно предназначено для применения в магистральных волоконно-оптических линиях и глобальных сетях связи, использующих DWDM-технологии в диапазоне длин волн 1,55 мкм. Волокно — G.655 имеет слабую, контролируемую дисперсию в С полосе (l=1,53-1,56 мкм) и большой диаметр световедущей жилы по сравнению с волокном типа G.653. Это снижает проблему четырехволнового смешения и нелинейных эффектов и открывает возможности применения эффективных волоконно-оптических усилителей.
Вышеприведённая классификация оптических волокон по их основным характеристикам дана с точки зрения пользователя. Однако следует иметь в виду, что у производителей и поставщиков может быть своя классификация и маркировка, связанная с особенностями производства. Тем не менее, данные материалы помогут потребителям правильно сориентироваться при выборе ВОК для строительства новых и расширения действующих ВОЛС.
| Характеристика | G.655.A | G.655.B | G.655.C | G.655.D | G.655.E |
| Длина волны, нм | 1550 | 1550 | 1550 | 1550 | 1550 |
| Диаметр модового пятна, мкм | 8,0–11,0 ±0,7 | 8,0-11,0 ±0,7 | 8,0–11,0 ±0,7 | 8,0–11,0 ±0,6 | 8,0–11,0 ±0,6 |
| Диаметр оболочки, мкм | 125,0±1 | 125,0±1 | 125,0±1 | 125,0±1 | 125,0±1 |
| Диаметр защитного покрытия, мкм | 250,0±15 | 250,0±15 | 250,0±15 | 250,0±15 | 250,0±15 |
| Эксцентриситет сердцевины, мкм | 0,8 максимум | 0,8 максимум | 0,8 максимум | 0,6 максимум | 0,6 максимум |
| Сплющенность оболочки | 2,0% максимум | 2,0% максимум | 2,0% максимум | 1,0% максимум | 1,0% максимум |
| Длина волны отсечки кабеля, нм | 1450 максимум | 1450 максимум | 1450 максимум | 1450 максимум | 1450 максимум |
| Потери на макроизгибе, дБ | 0,5 максимум на 1550 нм | 0,5 максимум на 1625 нм | 0,5 максимум на 1625 нм | 0,1 максимум на 1625 нм | 0,1 максимум на 1625 нм |
| Проверочное напряжение, ГПа | 0,69 минимум | 0,69 минимум | 0,69 минимум | 0,69 минимум | 0,69 минимум |
| Коэффициент хроматической дисперсии, пс/нм*км, не более, в интервале длин волн: 1460-1625 1530-1565 1565-1625 | 0,1-6 — | 1-10 — | 1-10 — | 2,6-6,0 -4,0-8,9 | 2,6-6,0 -4,0-8,9 |
| Знак дисперсии | + и – | + и – | + и – | + и – | + и – |
| Коэффициент затухания, дБ/км; на длине волны, нм | — | — | — | — | — | — | — | — | — | — |
| — | — | 0,35 | 1550 | 0,35 | 1550 | 0,35 | 1550 | 0,35 | 1550 | |
| 0,35 | 1550 | 0,4 | 1625 | 0,4 | 1625 | 0,4 | 1625 | 0,4 | 1625 | |
| Коэффициент PMD, пс/√км | 0,5 | 0,5 | 0,2 | 0,2 | 0,2 |
Стандарт G. 656
656Стандарт G.656 Одномодовое оптоволокно с ненулевой дисперсией для широкополосной передачи данных.
| Характеристика | G.656.A |
| Длина волны, нм | 1550 |
| Диаметр модового пятна, мкм | 7,0–11,0±0,7 |
| Диаметр оболочки, мкм | 125,0±1 |
| Диаметр защитного покрытия, мкм | 250,0±15 |
| Эксцентриситет сердцевины, мкм | 0,8 максимум |
| Сплющенность оболочки | 2,0% максимум |
| Длина волны отсечки кабеля, нм | 1450 максимум |
| Потери на макроизгибе, дБ | 0,5 максимум на 1625 нм |
| Проверочное напряжение, ГПа | 0,69 минимум |
| Коэффициент хроматической дисперсии, пс/нм*км, не более, в интервале длин волн: 1460-1625 1530-1565 | 2,0-8,0 4,0-7,0 |
| Знак дисперсии | положительный |
| Коэффициент затухания, дБ/км; на длине волны, нм | 0,4 | 1460 |
| 0,35 | 1550 | |
| 0,4 | 1625 | |
| Коэффициент PMD, пс/ √км | 0,2 |
Стандарт G. 657
657Стандарт G.657 Одномодовое оптоволокно с уменьшенными потерями на малых радиусах изгиба.
| Характеристика | G.657.A1 | G.657.A2 | G.657.B2 | G.657.B3 | |||||||
| Длина волны, нм | 1310 | 1310 | 1310 | 1310 | |||||||
| Диаметр модового пятна, мкм | 8,6–9,5±0,4 | 8,6–9,5±0,4 | 6,3–9,5±0,4 | 6,3–9,5±0,4 | |||||||
| Диаметр оболочки, мкм | 125,0±0,7 | 125,0±0,7 | 125,0±0,7 | 125,0±0,7 | |||||||
| Эксцентриситет сердцевины, мкм | 0,5 максимум | 0,5 максимум | 0,5 максимум | 0,5 максимум | |||||||
| Сплющенность оболочки | 1,0% максимум | 1,0% максимум | 1,0% максимум | 1,0% максимум | |||||||
| Длина волны среза кабеля, нм | 1260 максимум | 1260 максимум | 1260 максимум | 1260 максимум | |||||||
Потери на макроизгибе, дБ: радиус, мм количество витков макс. при 1550 нм макс. при 1625 нм |
15 10 0,25 1,0 | 10 1 0,75 1,5 | 15 10 0,03 0,1 | 10 1 0,1 0,2 | 7,5 1 0,5 1,0 | 15 10 0,03 0,1 | 10 1 0,1 0,2 | 7,5 1 0,5 1,0 | 10 1 0,03 0,1 | 7,5 1 0,08 0,25 | 5 1 0,15 0,45 |
| Проверочное напряжение, ГПа | 0,69 минимум | 0,69 минимум | 0,69 минимум | 0,69 минимум | |||||||
| Коэффициент хроматической дисперсии, пс/нм*км, не более, в интервале длин волн: 1285-1330 1525-1575 | 3,5 18 | 3,5 18 | Не является опреде- ляющей | Не является опреде- ляющей | |||||||
| Коэффициент затухания max, дБ/км; |на длине волны, нм | 0,4 | 1310-1625 | 0,4 | 1310-1625 | 0,5 | 1310 | 0,5 | 1310 | |||||||
| 0,4 | 1383 | 0,4 | 1383 | 0,3 | 1550 | 0,3 | 1550 | ||||||||
| 0,3 | 1550 | 0,3 | 1550 | 0,4 | 1625 | 0,4 | 1625 | ||||||||
| Коэффициент PMD, пс/√км | 0,20 | 0,20 | Не является опреде- ляющей | Не является опреде- ляющей | |||||||
3. Оптические волокна и кабели. Классификация, характеристики и материалы. Волоконно-оптические кабели и линии связи
Оптические волокна и кабели. Классификация, характеристики и материалы. Волоконно-оптические кабели и линии связи3.1. Многомодовые и одномодовые оптические волокна из кварцевого стекла
3.2. Материалы оптических волокон из кварцевого стекла
3.3. Изготовление оптических волокон
3.3.1. Общие положения
3.3.2. Технология изготовления опорных кварцевых труб
3.3.3. Изготовление заготовок путем плавления стекла
3.3.4. Изготовление заготовки методом осаждения стекла из паровой фазы
3.3.5. Модифицированный метод химического парофазного осаждения (MCVD)
3.3.6. Плазменный метод химического парофазного осаждения (PCVD)
3.3.7. Метод внешнего парофазного осаждения (OVD)
3.3.8. Метод осевого парофазного осаждения (VAD)
3.3.9. Вытяжка оптического волокна
3.4. Конструкции и материалы волоконно-оптических кабелей
3.

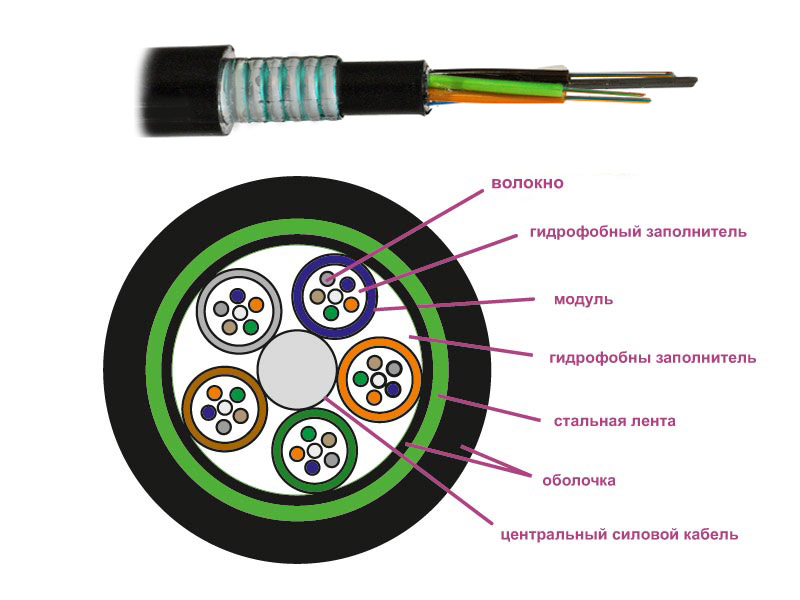

3.4.2. Основные элементы волоконно-оптического кабеля
3.4.3. Защита волоконно-оптического кабеля от влаги
3.4.4. Пожаробезопасность волоконно-оптических кабелей
3.4.5. Материалы для конструктивных элементов волоконно-оптических кабелей

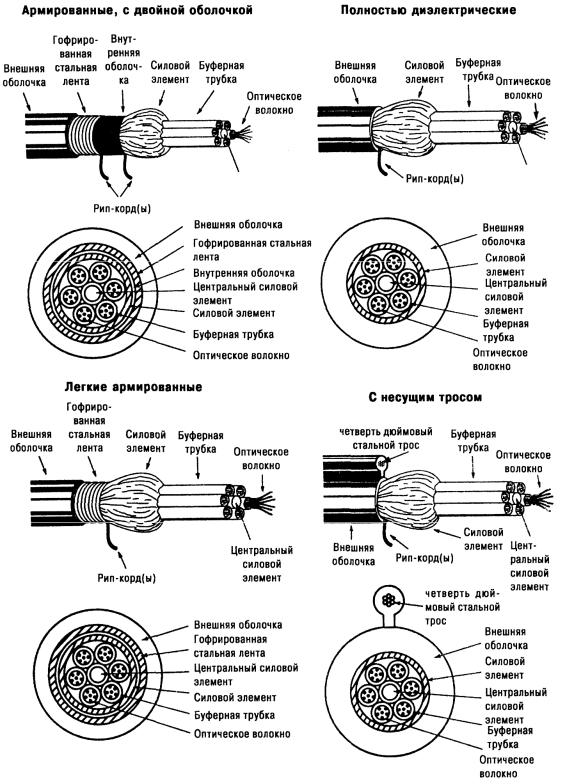

3.4.6. Конструкции волоконно-оптических кабелей
4.1. Типы конструкций волоконно-оптических кабелей3.1. Многомодовые и одномодовые оптические волокна из кварцевого стекла
В середине 70-х годов двадцатого века после серии успешных экспериментов фирмой Corning (США) была разработана технология получения оптического волокна с потерями 4 дБ/км. Это было многомодовое оптическое волокно с диаметром сердцевины 50 мкм, рассчитанное на работу в диапазоне длин волн 0,82 … 0,87 мкм. На его основе были созданы первые промышленные волоконно-оптические кабели, которые в ограниченном объеме начали применяться для решения специализированных связистских задач.
Какое-то время казалось, что эта ситуация продлится достаточно долго и, что до широкого применения волоконной оптики в связи пройдет не один десяток лет. Однако уже в начале 80-х годов большая потребность в каналах связи заставила связистов обратить внимание на уникальные возможности волоконной оптики. Целый ряд компаний США, Японии, Германии и других стран выделили значительные средства на развитие волоконной оптики. В результате этого были разработаны и созданы новые технологии и типы оптических волокон и кабелей различного назначения.
Согласно ГОСТ 26793-85 «Компоненты ВОСПИ. Система условных обозначений» все ОВ подразделяются на группы — по типу распространяющегося излучения, на подгруппы-по типу профиля показателя преломления и на виды — по материалу сердечника и оболочки.
Различают следующие группы ОВ: многомодовое (М), одномодовое без сохранения, поляризации излучения (Е) и одномодовое с сохранением поляризации излучения (П).
Группа многомодовых ОВ делится на две подгруппы: со ступенчатым (С) и градиентным (Г) профилями показателя преломления. В зависимости от материалов сердцевины и оболочки ОВ подразделяются на следующие виды: 1 — сердцевина и оболочка кварцевые; 2 — сердцевина кварцевая, оболочка полимерная; 3 — сердцевина и оболочка из многокомпонентного стекла; 4 — сердцевина и оболочка из полимерного материала;5-прочие.
Международная система классификации оптических волокон основана на Рекомендациях ITU-Т G.650 и публикации IEC №793 [1,2]. Так, согласно рекомендациям IEC предусмотрены два класса ОВ: А и В, к которым соответственно относятся многомодовые и одномодовые волокна. При этом категория многомодовых ОВ определяется материалом сердцевины и оболочки, а также профилем показателя преломления, а категория одномодовых волокон определяется центральной длиной волны и длиной волны нулевой дисперсии (табл. 3.1).
Таблица 3.1. Категории оптического волокна
| Класс ОВ | Категория ОВ | Материал | Тип волокна | Диапазон | Номинальная длина волны нулевой дисперсии, нм | Номинальная длина волны, нм |
| Многомодовые | А1 | Стеклянная сердцевина, стеклянная оболочка | С градиентным ППП | 1≤u<3 | — | — |
| А2.1 | С квазиступен-чатым ППП | 3≤u<10 | — | — | ||
| А2.2 | Со ступенчатым ППП | 10≤u<∞ | — | — | ||
| А3 | Со ступенчатым ППП | 1≤u<∞ | — | — | ||
| А4 | Полимерное волокно | С | — | — | — | |
| Одномодовые | В1.1 | Стеклянная сердцевина, стеклянная оболочка | — | — | 1300 | 1310 |
| В1.2 | — | — | 1300 | 1550 | ||
| В2 | — | — | 1550 | 1550 | ||
| В3 | — | — | 1300 и 1550 | 131 и 1550 |
Первое использованное в системах связи оптическое волокно было многомодовым, в котором может распространяться одновременно большое число мод — лучей, введенных в световод под разными углами. Многомодовое ОВ обладает относительно большим диаметром сердцевины (стандартные значения 50 и 62,5 мкм) и, соответственно, большой числовой апертурой, что облегчает его монтаж и эксплуатацию. Основным недостатком такого волокна является межмодовая дисперсия для уменьшения влияния которой было разработано многомодовое волокно с градиентным профилем показателя преломления. Однако полностью устранить межмодовую дисперсию все же не удается, что объясняется как несовершенством профиля показателя преломления, так и наличием так называемых спиральных мод, возникающих вследствие осевой симметрии ОВ, избавиться от которых в принципе невозможно.
Рис. 3.1. Квазипараболический ППП многомодовых ОВ
Градиентное ОВ харакля преломления, являющимся монотонной убывающей функцией радиуса в пределах его сердцевины. Оптимальным профилем показателя преломления в ОВ является параболический. Однако в реальных условиях получить параболический профиль показателя преломления практически не удается вследствие несовершенства технологии изготовления заготовок, поэтому обычно вводят термин квазипараболический профиль показателя преломления, характеризующийся многоступенчатостью и наличием центрального провала, ухудшающего дисперсионные свойства ОВ (рис. 3.1).
Основные характеристики многомодовых ОВ, выпускаемых некоторыми ведущими фирмами [4, 5, 6, 7] в соответствии с требованиями международного стандарта и Рекомендации ITU-Т G-651 [2, 3], приведены в табл. 3.2. Сегодня применение МОВ, работающих в первом и втором окнах прозрачности с номинальными длинами волн 850 нм и 1300 нм, ограничено, как правило, локальными сетями и сетями связи с технологией PDH.
Например, фирма Corning в последние годы для высокоскоростных, базирующихся на лазерной технологии локальных сетей (LAN), таких как Gigabit Ethernet выпустила волокна InfiniCor™ 300, InfiniCor™ 600 и InfiniCor 1000. Эти волокна способны передавать информацию до 300, 600 и 1000 м, соответственно. При использовании более медленных протоколов, таких как Fast Ethernet, FDDI и 155 МБит/с АТМ, эти волокна могут эффективно работать и на расстояниях больших, чем 2000 м.
Таблица 3.2. Характеристики многомодовых ОВ, выпускаемых некоторыми фирмами
| Фирма | Lucent Technologies | Corning | Fujikura | Sumitomo Electric | |||||||||
| Диаметр сердевины, мкм | 62,5 ± 3,0 | 62,5 ± 3,0 | 50 ± 3,0 | 50 ± 3,0 | 50 ± 3,0 | 62,5 ± 3,0 | 100 ± 5 | ||||||
| Неконцентричность сердцевины, % | ≤6,0 | ≤5,0 | ≤5,0 | – | – | – | – | ||||||
| Диаметр оболочки, мкм | 125,0 ± 1,0 | 125,0 ± 0,2 | 125,0 ± 0,2 | 125,0 | 125,0 ± 0,2 | 125,0 ± 0,2 | 140,0 ± 3,0 | ||||||
| Диаметр покрытия, мкм | 245,0 ± 10 | 245,0 ± 10 | 245,0 ± 10 | 250,0 | 250,0 ± 10 | 250,0 ± 10 | 250,0 ± 10 | ||||||
| Неконцентричность сердцевины и оболочки, мкм | ≤ 3,0 | ≤ 3,0 | ≤ 3,0 | — | — | — | — | ||||||
| Некруглость оболочки, % | ≤ 2,0 | ≤ 2,0 | ≤ 2,0 | — | — | — | — | ||||||
| Неконцентричность покрытия, мкм | ≤ 12 | ≤ 12 | ≤ 12 | — | — | — | — | ||||||
| Длина волны нулевой дисперсии, нм | 1328 ÷ 1350 | 1332 ÷ 1354 | 1297 ÷ 1316 | — | — | — | — | ||||||
| Наклон кривой дисперсии пс/(нм2 км) | 0,11 | 0,097 | ≤ 0,101 | — | — | — | — | ||||||
| Максимальное затухание (дБ/км) на , нм | 850 | 2,8 ÷ 3,5 | 2,8 ÷ 3,0 | ≤ 2,5 | 2,4 ÷ 2,5 | 3,0 | 3,0 | 2,5 | 3,5 | 3,5 | 4,0 | 4,0 | |
| 1300 | 0,7 ÷ 1,0 | 0,6 ÷ 0,7 | ≤ 0,8 | 0,5 ÷ 0,8 | 1,0 | 1,0 | 0,7 | 1,5 | 1,5 | 2,0 | 2,0 | ||
| Мах. превышение затухания на =1380 нм, относительно затухания на =1300 нм | Менее чем на 1,0 | Менее чем на 1,0 | Менее чем на 0,3 | — | — | — | — | ||||||
| Затухание на изгибе (100 витков радиусом в 75 мм на , нм | 850 | — | ≤ 0,5 | ≤ 0,5 | — | — | — | — | |||||
| 1300 | — | ≤ 0,5 | ≤ 0,5 | — | — | — | — | ||||||
| Ширина полосы пропускания (МГц км) на , нм | 850 | 160 ÷ 250 | 160 ÷ 200 | 400 ÷ 600 | 200 | 400 | 150 | 150 | 150 | 100 | |||
| 1300 | 400 ÷ 1000 | 200 ÷ 600 | 400 ÷ 1000 | 200 ÷ 500 | 500 | 400 | 500 | 200 | 300 | 300 | |||
| Прочность, ГПа | ≥0,7 (1% удлинении) | ≥ 0,7 (1% удлинении) | ≥ 0,7 (1% удлинении) | — | — | — | — | ||||||
| Сила снятия покрытия, Н | 1,3 …≤ 8,9 | 3,2 | 3,2 | — | — | — | — | ||||||
| Вид покрытия | D-LUX двойной слой улучшенного УФ-акрилата | СРС6 улучшенное двойное покрытие из акрилата | СРС6 улучшенное двойное покрытие из акрилата | УФ-акрилат или силикон+нейлон | УФ-акрилат или силикон+нейлон | УФ-акрилат или силикон+нейлон | УФ-акрилат или силикон+нейлон | ||||||
| Собственный радиус изгиба, м | ≥ 2 | — | — | ≥ 2 | — | — | — | ||||||
| Диапазон рабочих температур, оС | -60 … +85 | -60 … +85 | -60 … +85 | -60 … +85 | — | — | — | ||||||
| Разность показателей преломления, % | 2,0 | 2,0 | 1,0 | — | — | — | — | ||||||
| Эффективный показатель преломления на , нм | 850 | 1,496 | 1,496 | 1,490 | — | — | — | — | |||||
| 1300 | 1,491 | 1,487 | 1,486 | — | — | — | — | ||||||
| Числовая апертура | 0,275 ± 0.015 | 0,275 ± 0.015 | 0,200 ± 0.015 | — | 0,210 ± 0.02 | 0,275 ± 0.015 | 0,280 ± 0.02 | ||||||
| ППП | градиентный | градиентный | градиентный | градиентный | градиентный | градиентный | градиентный | ||||||
Потребность в увеличении полосы пропускания и дальности передачи сигнала привела к необходимости применения одномодового оптического волокна, т. е. волокна со ступенчатым профилем показателя преломления, диаметр сердцевины и соотношение показателей преломления сердцевины и оболочки которого выбраны таким образом, что в нем может распространяться только одна мода. Межмодовая дисперсия в таком волокне отсутствует, а ширина полосы пропускания ограничивается хроматической дисперсией. Стандартное одномодовое волокно (SSF) предназначено для работы в диапазоне длин волн 1285 — 1330 нм, в котором величина хроматической дисперсии достигает минимального, близкого к нулю, значения. Можно также использовать это ОВ в спектральном диапазоне 1525–1565 нм, затухание на этих длинах волн очень мало (-0,2дБ/км), а коэффициент хроматической дисперсии составляет 16 — 18 пс/нм км. Параметры стандартного одномодового ОВ регламентируются Рекомендацией ITU-Т G.652[4]. Это исторически первое и наиболее широко распространенное волокно, применяемое с 1983 г.
Растущая потребность в увеличении полосы пропускания и протяженности оптических линий привела к возникновению ряда модификаций стандартного одномодового волокна. Первой модификацией ООВ стало волокно со смещенной в область 1550 нм длиной волны нулевой дисперсии (DSF). В этом волокне область минимума оптических потерь совпадает с областью минимальной хроматической дисперсии. Параметры этого ОВ регламентируются Рекомендацией ITU-Т G.653 [5]. Волокно со смещенной дисперсией хорошо совместимо с оптическими усилителями, поскольку интервал длин волн, в котором ОВ имеет наилучшие параметры по затуханию и дисперсии, совпадает с полосой максимального усиления оптических усилителей на эрбиевом волокне. Такой тип волокна предпочтителен как для высокоскоростных линий связи с большой длиной регенерационного участка так и для технологий оптического уплотнения. Возможно также применение этого ОВ в системах со спектральным уплотнением (WDM) при ограниченной протяженности регенерационного участка, пониженной мощности передаваемого сигнала и ограниченной плотности спектральных компонент. Однако эти волокна имеют недостаток, связанный с возникновением нелинейных эффектов (так называемый эффект смешивания некоторых волн), возникающих при использовании оптического усилите ля на основе волокна, легированного эрбием EFDA, в середину рабочего диапазона которого попадает длина волны нулевой дисперсии этого волокна.
Второй модификацией ООВ стало волокно с затуханием, минимизированным на волне 1550 нм [6], соответствующее Рекомендации ITU-Т G.654. Волокна этой модификации на сетях электросвязи не нашли применения.
Следующей модификацией ООВ стало волокно со смещенной ненулевой дисперсией (NZDSF). Внедрение технологии «плотного» частотного уплотнения (DWDM) совместно с использованием эрбиевых оптических усилителей привело к разработке такого типа оптических волокон. При использовании технологии DWDM в ОВ одновременно вводится большое количество (до 100 и более) оптических сигналов на близких длинах волн, каждый из которых несет свой, независимый от других, информационный поток. Применение этой технологии позволяет радикально повысить пропускную способность оптических линий, но при этом накладывает определенные требования на само ОВ, как на среду передачи оптического излучения. Основным из них является отсутствие искажений сигнала передаваемого каждой спектральной компонентой по отдельности, что в данном случае эквивалентно отсутствию хроматической дисперсии, поскольку именно она приводит к искажению цифрового сигнала и соответственно возникновению битовых ошибок. Однако при отсутствии хроматической дисперсии возникает проблема нелинейных эффектов, обусловленная высокой мощностью оптических сигналов в волокне, что связано с необходимостью передачи на большие расстояния и применением оптических усилителей при высокой плотности спектральных компонент. Наиболее важным для систем, использующих DWDM-технологии, является эффект четырехволнового смешивания, приводящий через взаимодействие отдельных спектральных компонент со средой (сердцевиной ОВ) к взаимодействию спектральных компонент друг с другом. Из-за этого эффекта после прохождения DWDM сигналом определенной длины волокна возникают компоненты на кратных частотах, т. е. становится невозможным демультиплексирование сигнала. Как выяснилось, наличие в ОВ некоторого уровня хроматической дисперсии эффективно подавляет влияние нелинейных эффектов.
NZDSF-волокно, отвечающее вышеперечисленным требованиям, используется в линиях с большой протяженностью регенерационного участка с DWDM-уплотнением сигнала. Параметры этого волокна регламентируются Рекомендацией ITU-Т G.655 [7]. Рабочий диапазон для таких ОВ 1530 — 1565 нм, уровень коэффициента хроматической дисперсии в рабочем диапазоне 0,1 — 6 пс/(нм.км) обеспечивает достаточно низкое значение дисперсии оптического сигнала в волокне. В свою очередь, такой уровень дисперсии достаточно низок для обеспечения скорости передачи до 10 Гбит/с в каждом спектральном канале, и в то же время достаточно высок для эффективного подавления нелинейных эффектов при использовании DWDM-технологий. Даже без использования DWDM-технологии этот тип волокон обеспечивает большую пропускную способность и протяженность регенерационного участка, чем стандартное одномодовое волокно. Интересной особенностью является возможность получения волокон с одинаковой по величине, но разной по знаку дисперсией (NZDSF+ и NZDSF — волокна), что дает возможность построения линий с близкой к нулю дисперсией, без применения дополнительных устройств.
На сегодняшний день выпуск волокон со смещенной ненулевой дисперсией налажен фирмами Fujikura, Lucent Technology и Corning [8, 9, 10]. Волокно TrueWave фирмы Lucent Technologies и волокно SMF-LS фирмы Corning имеют ненулевую дисперсию во всем диапазоне полосы пропускания эрбиевого усилителя. Первое волокно обеспечивает положительную величину коэффициента хроматической дисперсии, имея точку нулевой дисперсии вблизи 1523 нм, а второе — отрицательную величину, имея точку нулевой дисперсии несколько выше 1560 нм (рис. 3.2).
При дальнейшем технологическом усовершенствовании фирмой Coming было выпущено волокно NZDSF марки LЕАF с большой эффективной площадью для светового поля, предназначенное для систем спектрального уплотнения с большим числом каналов в диапазоне 1550 нм и внутриканальной скоростью передачи 10 Гбит/с. За счет увеличения эффективной площади для светового потока волокно LEAF увеличивает уровень оптической мощности в системе на 2 дБ по сравнению с обычным и волокнами с ненулевой смещенной дисперсией. Это, в свою очередь, приводит к существенным системным преимуществам, улучшению отношения сигнал-шум, снижению уровня ошибок, более длинным усилительным участкам.
Рис. 3.2. Коэффициент хроматической дисперсии одномодовых ОВ в окне прозрачности 1550 нм
Для систем передачи DWDM, использующих не только третье окно прозрачности (от 1530 до 1565 нм), но и четвертое окно (от 1565 до 1620 нм), фирмой Lucent Technologies было предложено волокно TrueWave RS с уменьшенным наклоном дисперсионной кривой. Это волокно имеет ненулевую смещенную дисперсию NZDF, что позволило увеличить пропускную способность.
Дальнейшие разработки в области производства оптических волокон позволили открыть пятое окно прозрачности 1350 — 1450 нм, недоступное ранее из-за свойственного ему большого затухания, вносимого ионами ОН. Фирма Lucent Technologies представила волокно All-Wave, в котором практически исключается наличие ионов ОН, что позволяет использовать его во всем диапазоне длин волн от 1280 до 1625 нм. Спектральные зависимости затухания в волокнах TrueWave RS, A11Wave приведены на рис. 3.3 и 3.4 соответственно.
В волокне AllWave в отличие от стандартного одномодового волокна (рис. 3.4) нет так называемого «водяного пика», т.е. увеличения поглощения на длине волны 1,385 мкм, соответствующей спектру поглощения ионов ОН. На этой длине волны поглощение составляет 0,31 дБ/км.
Данный тип ОВ предлагается использовать в локальных и местных сетях связи с небольшой протяженностью регенерационных участков, при одновременном использовании всего спектрального диапазона от 1,3 до 1,6 мкм. Пока, правда, нет полной ясности в вопросе долговременной стабильности характеристик данного ОВ, т. е. не решен вопрос появления водяного пика в процессе эксплуатации.
Рис.3.3. Спектральная зависимость затухания в волокне TrueWaveRS
Рис.3.4. Спектральная зависимость затухания в волокне AllWave
Совсем недавно фирма Corning представила новый тип волокна MetroCor, у него также как и у AllWave отсутствует водяной пик, а смещенная ненулевая дисперсия и в третьем и четвертом окнах прозрачности имеет отрицательный знак. Это волокно предназначено, в основном, для местных и локальных сетей передачи с использованием второго — пятого окон прозрачности.
Основные характеристики одномодовых ОВ, выпускаемых различными фирмами, приведены в табл. 3.3.
Перечисленные выше виды волокон относятся к так называемой группе промышленно выпускаемых волокон. В последнее время с развитием оптических усилителей, систем с WDW появились такие специальные виды волокон, как:
- с компенсацией дисперсии DCF (Dispersion Compensating Fiber), используемое в специальных модулях для компенсации дисперсии;
- легированное эрбием EDF (Erbium Doped Fiber), используемое в оптических усилителях типа ЕВРА;
- легированное неодимом NDF (Neodim Doped Fiber), используемое в оптических усилителях типа NDFA;
- сохраняющее поляризацию на протяжении всего пути распространения излучения, известное как PMF (Polarization Maintaining Fiber) или hi-bi волокна;
- с большой площадью сечения сердечника — порядка 300 ÷ 800 мкм для создания световых потоков большой яркости и мощности, используемое для измерений и специальных приложений.
Таблица 3.3. Характеристики одномодовых ОВ, выпускаемых некоторыми фирмами
| Фирма | Lucent Technologies | Corning | Fujikura | |||||||||
| Фирменное обозначение | SM-9/125 | AllWave | TrueWAVE | TrueWAVE RS | LEAF | SMF-LS | SMF-28 | OB Titan | SM-10/125 | DSM8/125 | DSMNZ-9/125 | |
| Тип волокна | SSF | NZDSF | NZDSF | NZDSF | NZDSF | NZDSF | SSF | SSF | SSF | DSF | NZDSF | |
| Соответствие ITU-T | G.652 | G.655 | G.655 | G.655 | G.655 | G.655 | G.652 | G.652 | G.652 | G.653 | G.665 | |
| Диаметр модового пятна, мкм, на , нм | 1310 | 9,3 ÷ 0,5 | 9,3 ÷ 0,5 | — | — | — | 6,6 | 9,3 ÷ 0,5 | 9,3 ÷ 0,5 | 8,5–9,6 | — | — |
| 1550 | 10,5 ± 1,0 | 10,5 ± 1,0 | 8,4 ± 0,6 | 8,4 ± 0,6 | 9 ÷ 10 | 8,4 ± 0,5 | 10,5 ± 1,0 | 10,5 ± 1,0 | — | 8,1 | 9,5 ± 0,5 | |
| Длина волны отсечки, нм | волокна | 1150 ÷ 1350 | — | — | — | — | — | — | — | 1180 ÷ 1320 | — | 1450 |
| кабель | ≤ 1260 | ≤ 1260 | ≤ 1260 | ≤ 1260 | ≤ 1260 | ≤ 1260 | ≤ 1260 | ≤ 1260 | — | — | — | |
| Диаметр оболочки, мкм | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,0 | 125,0 ± 1,5 | 125,0 ± 1,0 | 125,0 ± 1,0 | |
| Диаметр покрытия, мкм | 245,0 ± 10 | 245,0 ± 10 | 245,0 ± 1,0 | 245,0 ± 1,0 | 245,0 ± 1,0 | 245,0 ± 1,0 | 245,0 ± 1,0 | 245,0 ± 1,0 | 245,0 ± 10 | 245,0 ± 10 | 245,0 ± 10 | |
| Неконцентричность сердцевины и оболочки, мкм | ≤ 0,8 | ≤ 0,6 | ≤ 0,8 | ≤ 0,8 | ≤ 0,8 | ≤ 1,0 | ≤ 0,6 | ≤ 0,6 | 1 | 1 | 1 | |
| Некруглость оболочки, % | ≤ 1,0 | — | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | |
| Неконцентричность покрытия, мкм | ≤ 12 | ≤ 12 | ≤ 12 | ≤ 12 | ≤ 12 | ≤ 12 | ≤ 12 | ≤ 12 | — | — | — | |
| Длина волны нулевой дисперсии, нм | 1300 ÷ 1322 1312 (Нои) | 1300 ÷ 1322 | 1540 ÷ 1560 | > 1450 | — | 1530 ÷ 1560 | 1301,5÷1321,5 1312 (ном) | 1301,5÷1321,5 1312 (ном) | 1301-1322 | 1525-1575 | — | |
| Наклон кривой дисперсии пс/(нм2 км) | 0,092 0,088 (ном) | 0,092 0,088 (ном) | 0,095 | 0,045 | — | — | 0,092 | 0,092 | 0,092 | 0,092 | — | |
| Коэффициент хроматической дисперсии, пс/(нм км) | ≤ 18 (1550 нм) | — | 0,8 ÷ 4,6 (1550 нм) | -9 (1310 нм) 4,52(1550нм) | — | — | 1,0÷6,0 (1530 ÷1565 нм) | (-0,1) ÷ (-3,5) (1550 нм) | ≤ 3,5 (1525- 1575 нм) | 3,5 (1525- 1575 нм) | 1,0 – 6,0 (1550 нм) | |
| Поляризационная модовая дисперсия, пс/( ) | < 0,2 | ≤ 0,5 | ≤ 0,5 (1550 нм) | ≤ 0,5 (1550 нм) | ≤ 0,2 (1550 нм) | ≤ 0,5 (1550 нм) | ≤ 0,5 | ≤ 0,5 | — | ≤ 0,5 | ≤ 0,5 | |
| Максимальное затухание (дБ/км) на , нм | 1310 | 0,35 ÷ 0,40 | 0,35 ÷ 0,40 | — | — | ≤ 0,5 | ≤ 0,5 | ≤ 0,34 | ≤ 0,40 | ≤ 0,34 | ≤ 0,45 | |
| 1550 | 0,21 ÷ 0,30 | 0,21 ÷ 0,30 | 0,2 ÷ 0,25 | 0,22 ÷ 0,25 | ≤ 0,25 | ≤ 0,25 | ≤ 0,2 | ≤ 0,30 | ≤ 0,22 | ≤ 0,3 | ≤ 0,25 | |
| Мах. превышение затухания в диапазоне | 1285 ÷ 1330 нм относительно затухания на λ=1310 нм | Менее чем на 0,1 | Менее чем на 0,1 | — | — | — | — | Менее чем на 0,05 | Менее чем на 0,05 | Менее чем на 0,05 | Менее чем на 0,05 | — |
| 1525 ÷ 1575 нм относительно затухания на λ=1550 нм | Менее чем на 0,05 | Менее чем на 0,05 | Менее чем на 0,3 | Менее чем на 0,27-0,3 | Менее чем на 0,05 | Менее чем на 0,05 | Менее чем на 0,05 | Менее чем на 0,05 | Менее чем на 0,05 | Менее чем на 0,05 | < 0,25 | |
| Затухание в пике ОН (1383 ÷ 3 нм) | < 2,0 | < 0.31 | ||||||||||
ВОЛС различных типов на опорах ЛЭП: разновидности и особенности
Опоры линий электропередачи часто используются не только по своему прямому назначению, но и как инженерные сооружения для подвеса кабелей связи. Ввиду того, что ЛЭП связывают воедино даже самые отдаленные уголки нашей страны, они являются практически идеальным способом организации связи. Для этого на опорах производят подвес различных видов волоконно-оптических кабелей (ВОК).
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Консультациями в области расчетов и проектирования ВОЛС на ВЛ занимаются наши коллеги. На сайте VOLS-psd.ru Вы можете ознакомиться с перечнем выполняемых расчетов и консультаций, а также узнать условия проектирования ВОЛС по Вашему ТЗ. Ни один вопрос не останется без ответа.Возможны несколько вариантов строительства ВОЛС на ВЛ. Каждый из них обладает своими преимуществами и недостатками. На нашем сайте Вы сможете найти исчерпывающую информацию о линиях связи данного вида. С каждым годом появляются новые способы подвеса и прокладки ВОК, но есть несколько «классических» вариантов, каждый из которых применяется достаточно часто.

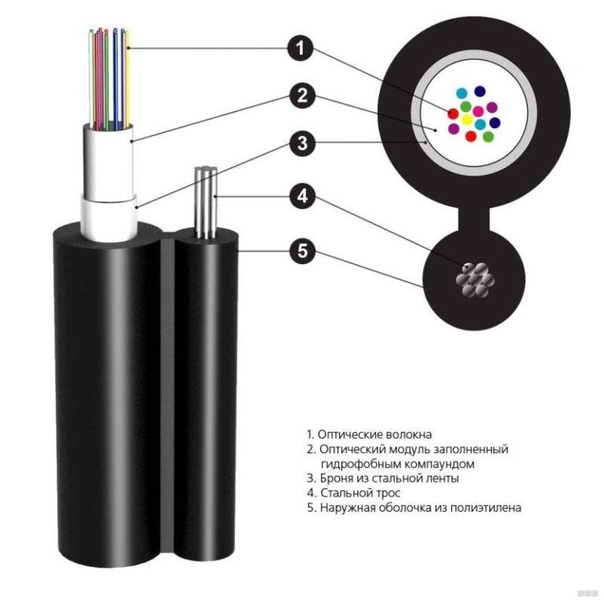

Самонесущий волоконно-оптический кабель связи
Самонесущий оптический кабель (ОКСН) чаще других используется в проектировании и строительстве ВОЛС, так как его подвес может проводиться без снятия напряжения в линии, а это сильно снижает затраты на стройку.
Такой кабель характеризуется небольшим весом и неплохими возможностями к растяжению. Его подвес производят непосредственно на тело опоры или ее траверсу (в зависимости от типа и конструкции опоры).
В настоящее время существует множество специальных приспособлений, предназначенных для подвеса ОКСН. Все они будут рассмотрены на нашем ресурсе.
Оптический кабель, встроенный в грозотрос
Кабель, встроенный в грозозащитный трос (ОКГТ) применяется на линиях высокого и сверхвысокого напряжения. Распространен этот тип кабеля достаточно широко, так как на больших протяженностях трассы ЛЭП он является наиболее приемлемым вариантом.
ОКГТ выполняет как функцию передачи информации, так и классическую функцию защиты линии от перенапряжений. Для строительства ВОЛС на ОКГТ необходимо отключение напряжения линии. При проектировании необходимо учитывать множество факторов, которые влияют на износостойкость и долговечность троса. ОКГТ не создает дополнительных нагрузок на опоры ВЛ.
Оптический кабель, встроенный в фазный провод
Оптический кабель в фазном проводе (ОКФП) — относительно новая технология, которая применяется на территории РФ крайне редко. Это объясняется в первую очередь высокой стоимостью строительных материалов и сложностью монтажа такого провода.
При строительстве ВОЛС с использованием ОКФП напряжение в линии отключают и заменяют существующий фазный провод на кабель связи со сходными характеристиками. Это позволяет достичь как механической, так и электрической симметрии в линии. В настоящее время энергетики позволяют выполнять такие манипуляции редко и только тогда, когда других возможностей подвеса ВОК нет (например, в условиях больших пролетов).
Навивной оптический кабель
При использовании этой технологии по фазному проводу линии пускается специальная машина, которая, перемещаясь по проводу, равномерно накручивает на него ВОК.
В результате навивки ВОК не требует дополнительного крепления на опорах, и увеличивает нагрузки на них лишь незначительно. В современном строительстве эта технология используется достаточно часто на линиях напряжением до 35 кВ. Применение навивных машин требует от монтажников достаточной подкованности в некоторых технических вопросах, однако это окупается результатами работы. Особенно важно применение исправных и работоспособных механизмов в процессе монтажа.
Строительство ВОЛС на ВЛ — перспективное направление связи
Развитие волоконно-оптических сетей передачи данных происходит стремительно и широко. Используются самые разные инженерные сооружения и конструкции кабелей. Для обеспечения долгого и бесперебойного функционирования такие линии проектируются с учетом максимальных нагрузок, наблюдаемых за последние 25 лет.
Помимо того, что для нормирования подвеса ВОК существуют отдельные документы, в Правилах устройства электроустановок также есть соответствующий раздел.
CW | Промышленный кабельный ввод
- Дом
- Кабельные вводы
- Продукты
- Промышленное / Общего назначения
- Взрывоопасная атмосфера
- Группа I Горное дело
- Американский NEC и CEC
- Аксессуары
- Просмотреть все продукты по именам
- Как заказать
- Технический
- NEC и CEC для Северной и Южной Америки
- Каталог Загрузки
- Сертификат Загрузки
- Схемы сертификации
- Взрывоопасные атмосферы
- Загрузки продуктов
- Что такое кабельный ввод?
- Загрузки файлов STEP
- Установка
- Инструменты и руководства
- Обучение и поддержка
- Установка Загрузки
- Продукты
- Кабельные зажимы
- Продукты
- Металл
- Полимерный
- Одно / многоядерное приложение
- Приложение «Трилистник»
- Приложение Quad
- Аксессуары
- Посмотреть все
- Технический
- Скачать сертификат
- Аксессуары для кабельных зажимов
- Проставка гайки кабельной планки
- Выбор кабельной планки
- Кабельные образования
- Рекомендуемые расстояния между шипами
- Каталог Загрузки
- Пакеты для фиксации шипов
- Пожарная производительность
- Продукты
| NF-8601 Технические характеристики передатчика | |
| Индикатор | ЖК-дисплей 320×240 мм, с подсветкой |
| Типы испытаний кабеля | STP / UTP 5E, сеть 6E, телефон, коаксиальный кабель. |
| Максимум. расстояние схемы соединений | 2000 м |
| Максимум.расстояние отслеживания | 2000м |
| Максимум. расстояние длины кабеля | 1000 м |
| Мин. расстояние калибровки | 10 м |
| Точность | 3% (после калибровки) |
| Совместимые разъемы | RJ11 ， RJ45, коаксиальный, PING / POE, BNC |
| Индикация карты кабеля | ЖК-дисплей (# 1- # 8) |
| Тип аккумулятора | 3.Литиевая батарея 7 В, 1800 мАч |
| Рабочая температура / влажность | 10 ℃ ~ -60 ℃ / 0 ℃ ~ 70 ℃ |
| Размеры (ДхШхГ) | 173x92x34 мм |
| NF-8601 Технические характеристики приемника | |
| Кабельная охота | RJ11, RJ45, BNC |
| Типы кабеля | ≥ 2 ядра |
| Тип аккумулятора | 3.Литиевая батарея 7 В, 1800 мАч |
| Размеры (ДхШхГ) | 183x58x35 мм |
| NF-8601 Характеристики удаленного блока | |
| Совместимые разъемы | RJ11, RJ45, BNC |
| Размеры (ДхШхГ) | 106x32x30 мм |
Неэкранированная витая пара (UTP) — от CAT 1 до CAT5, 5e, CAT6 и CAT7
Кабель неэкранированной витой пары (UTP) , безусловно, является самым популярным кабелем в мире.Кабель UTP используется не только для работы в сети, но и для традиционного телефона ( UTP-Cat 1 ). Существует семи различных типов UTP категорий , и, в зависимости от того, чего вы хотите достичь, вам понадобится соответствующий тип кабеля. UTP-CAT5e — самый популярный кабель UTP, пришедший на замену старому коаксиальному кабелю, который не справлялся с постоянно растущей потребностью в более быстрых и надежных сетях.
Характеристики UTP
Характеристики UTP очень хороши и позволяют легко работать, устанавливать, расширять и устранять неполадки, и мы собираемся рассмотреть различные схемы подключения, доступные для UTP, как создать прямой кабель UTP, правила безопасной эксплуатации и много другого крутого!
Итак, давайте кратко рассмотрим каждую из категорий UTP, доступных сегодня, а также их спецификации:
Рисунок 1.Различные категории UTP и их спецификации
Категория 1/2/3/4/5/6/7 — спецификация типа медного провода (большинство телефонных и сетевых проводов медные) и разъемов. Цифры (1, 3, 5 и т. Д.) Относятся к пересмотренной спецификации и на практике относятся к числу витков внутри провода (или качеству соединения в гнезде).
CAT1 обычно используется для телефонного провода. Этот тип провода не поддерживает трафик компьютерной сети и не скручен.CAT1 также используется телекоммуникационными компаниями, предоставляющими услуги ISDN и PSTN. В таких случаях проводка между площадкой клиента и сетью телефонной компании выполняется с помощью кабеля типа CAT 1.
CAT2, CAT3, CAT4, CAT5 / 5e, CAT6 и CAT 7 — это спецификации сетевого провода. Этот тип провода может поддерживать компьютерную сеть и телефонный трафик. CAT2 используется в основном для сетей Token Ring, поддерживая скорость до 4 Мбит / с. Для более высоких скоростей сети (100 Мбит / с или выше) необходимо использовать CAT5e, но для почти исчезнувших требований к скорости 10 Мбит / с будет достаточно CAT3.
КабелиCAT3, CAT4 и CAT5 на самом деле представляют собой 4 пары витых медных проводов, а CAT5 имеет больше витков на дюйм, чем CAT3, поэтому может работать на более высоких скоростях и большей длине. Эффект «скручивания» каждой пары в кабелях гарантирует, что любые помехи, возникающие / воспринимаемые на одном кабеле, нейтрализуются партнером кабеля, который скручивает исходный кабель. CAT3 и CAT4 используются для сетей Token Ring — где CAT 3 может обеспечить поддержку максимальной скорости 10 Мбит / с, а CAT4 подтолкнул предел до 16 Мбит / с.Обе категории имеют ограничение в 100 метров.
Более популярный провод CAT5 был позже заменен спецификацией CAT5e, которая обеспечивает улучшенную спецификацию перекрестных помех, позволяя поддерживать скорость до 1 Гбит / с. CAT5e является наиболее широко используемой спецификацией кабелей во всем мире и, в отличие от кабелей следующих категорий, очень снисходительно относится к случаям, когда не соблюдаются инструкции по заделке и развертыванию кабеля.
КабельCAT6 изначально был разработан для поддержки гигабитного Ethernet, хотя существуют стандарты, которые допускают гигабитную передачу по кабелю CAT5e.. Он похож на провод CAT5e, но содержит физический разделитель между четырьмя парами для дальнейшего уменьшения электромагнитных помех. CAT6 может поддерживать скорость 1 Гбит / с на длине до 100 метров, и 10 Гбит / с также поддерживается на длине до 55 метров.
Сегодня большинство новых кабельных систем используют CAT6 в качестве стандарта, однако важно отметить, что все кабельные компоненты (гнезда, патч-панели, патч-корды и т. Д.) Должны быть сертифицированы CAT6, и необходимо соблюдать особые меры предосторожности при правильной заделке кабеля. заканчивается.
В 2009 году был представлен CAT6A как кабель с более высокими техническими характеристиками, предлагающий лучшую иммунизацию от перекрестных помех и электромагнитных помех.
Организации, выполняющие установку с использованием кабелей CAT6, должны запросить подробный отчет об испытаниях с использованием сертифицированного кабельного анализатора, чтобы убедиться, что установка была выполнена в соответствии с рекомендациями и стандартами CAT6.
CAT7 — это новая спецификация медного кабеля, предназначенная для поддержки скорости 10 Гбит / с при длине до 100 метров.Для этого в кабеле предусмотрены четыре индивидуально экранированных пары плюс дополнительный экран кабеля для защиты сигналов от перекрестных помех и электромагнитных помех (EMI).
Из-за чрезвычайно высокой скорости передачи данных все компоненты, используемые при установке кабельной инфраструктуры CAT7, должны быть сертифицированы CAT7. Сюда входят патч-панели, патч-корды, гнезда и разъемы RJ-45. Отказ от использования сертифицированных компонентов CAT7 приведет к общему снижению производительности и провалу любых сертификационных тестов CAT7 (например,g с использованием кабельного анализатора), поскольку стандарты качества CAT7, скорее всего, не будут соблюдены. Сегодня CAT7 обычно используется в центрах обработки данных для магистральных соединений между серверами, сетевыми коммутаторами и устройствами хранения.
На следующих страницах показано, как выполняется разводка кабеля UTP и различные схемы подключения. Его стоит посетить и прочитать.
Заинтересованные читатели могут также посетить наш раздел «Сетевые кабели», чтобы выбрать среди ряда статей, посвященных UTP, кабелям X-Over, оптоволоконным кабелям и многому другому.
Вернуться к разделу «Сетевые кабели»
кабелей | Кабели для самолетов | Оцинкованный | Нержавеющая сталь
Кабели Armstrong
Этот тип кабеля изготовлен из особой прочной проволоки, в первую очередь для органов управления самолетами и различных применений в авиационной промышленности. Кабель для самолета коммерческого класса нельзя использовать для управления самолетом. Однако он используется во многих приложениях общего назначения, таких как стропы, трос лебедки, тросы управления, не относящиеся к самолету, и многое другое.
Обычно мы можем отправить
товар за один рабочий день!
Кабели для самолетов
Armstrong-Alar Chain Corporation предлагает широкий ассортимент авиационных кабелей. Авиационный кабель доступен из оцинкованной стали и нержавеющей стали, а также из нержавеющей стали типа 316. Наши авиационные кабели выпускаются в виде кабельных жил 1х7, 1х19, кабельных прядей 7х7 и кабельных прядей 7х19 — все из оцинкованной стали или нержавеющей стали. . Размеры авиационных кабелей варьируются от 1/32 «до 3/8» с пределом прочности на разрыв (предел прочности на разрыв) от 120 до 14 400 фунтов.Не использовать в самолетах.
Нить 1 x 7
| 1×7 Strand | Размер (дюймы) | Вес / 1000 футов | Прочность на разрыв Оцинкованная сталь | Прочность на разрыв Нержавеющая сталь |
| 1/16 дюйма | 8,5 | 500 | 500 | |
| 3/32 дюйма | 20 | 1200 | 1200 |
Нить 1 x 19
| 1×19 Нить | Размер (дюйм.) | Вес / 1000 футов | Прочность на разрыв Оцинкованная сталь | Прочность на разрыв Нержавеющая сталь | Прочность на разрыв Нержавеющая сталь T316 |
| 3/64 дюйма | 5,5 | 375 | 375 | ||
| 1/16 дюйма | 8,5 | 500 | 500 | ||
| 3/32 дюйма | 20 | 1200 | 1200 | ||
| 1/8 дюйма | 35 | 2100 | 2100 | 1780 | |
| 5/32 « | 55 | 3300 | 3300 | 2800 | |
| 3/16 дюйма | 77 | 4700 | 4700 | 4000 | |
| 7/32 « | 102 | 6300 | 6300 | 5350 | |
| 1/4 дюйма | 135 | 8200 | 8200 | 6900 | |
| 5/16 дюйма | 210 | 12500 | 12500 | 10600 | |
| 3/8 дюйма | 294 | 17500 | 17500 | 14800 |
Нить 7 x 7
| Нить 7×7 | Размер (дюйм.) | Вес / 1000 футов | Прочность на разрыв Оцинкованная сталь | Прочность на разрыв Нержавеющая сталь | Прочность на разрыв Нержавеющая сталь T316 |
| 3/64 дюйма | 3,6 | 270 | 270 | ||
| 1/16 дюйма | 7,5 | 480 | 480 | 360 | |
| 3/32 дюйма | 16 | 920 | 920 | 700 | |
| 1/8 дюйма | 28 | 1700 | 1700 | 1360 | |
| 5/32 « | 43 | 2600 | 2400 |
