Многопроволочный гибкий кабель — чем лучше, обзор марок силовых, контрольных, экранированных многожильных марок

Один из ключевых критериев классификации кабелей и проводов — по конструкции жилы, проводящей электроток. Жилы кабеля/провода бывают моножильными и многопроволочными.

  • У одножильных кабелей движение электронов происходит по монолитному электропроводнику, сечение которого прямо пропорционально расчетной силе тока.
  • У многожильных кабелей проводниками являются несколько или довольно много проволок, которые переплетены между собой.

Достоинства и недостатки каждой из этих разновидностей кабельных изделий приведены в таблице.


Моножильный кабель

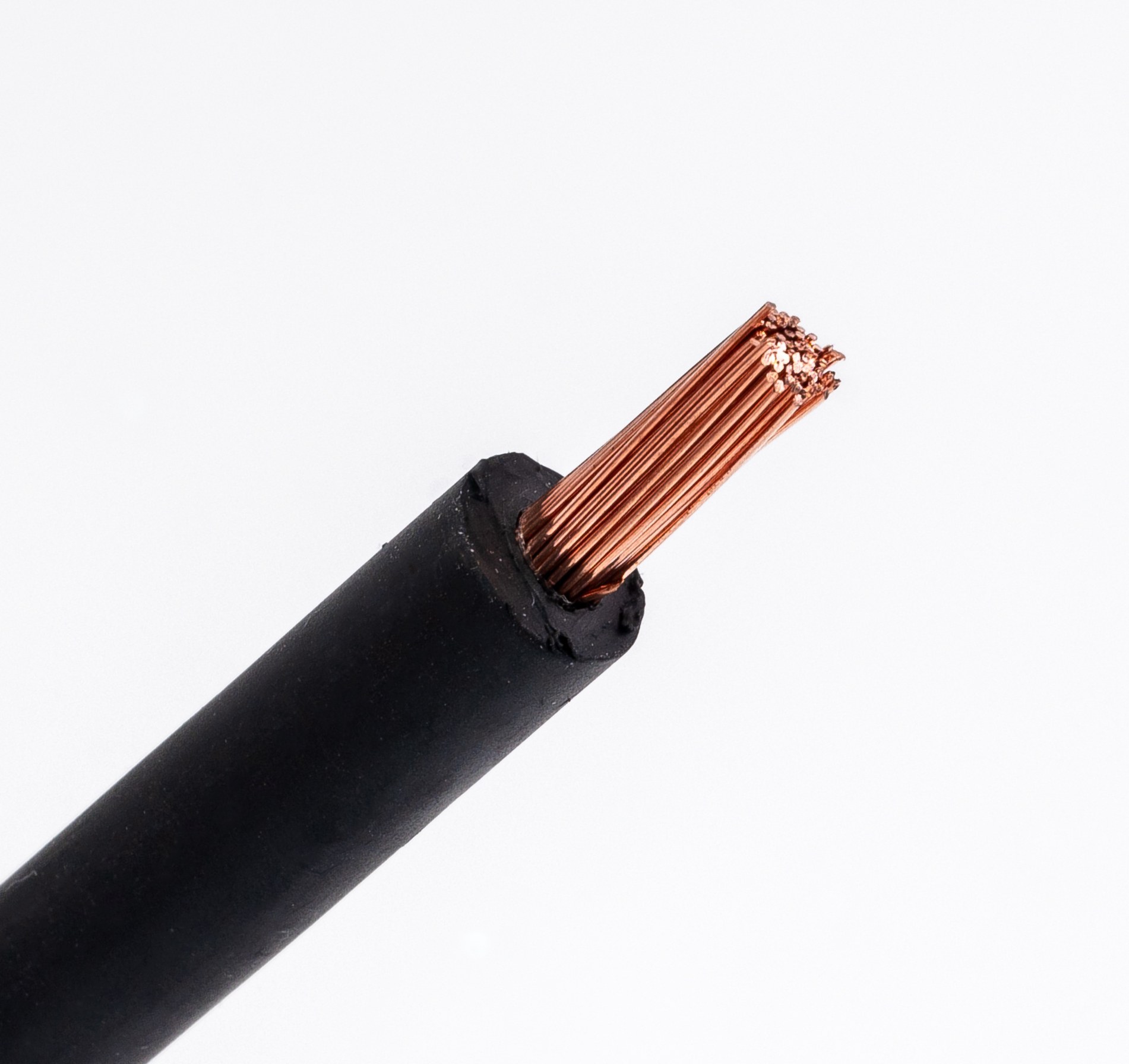

Многопроволочный кабель


Плюсы


Минусы


Плюсы


Минусы


Низкая цена


Плохая гибкость


Повышенная эластичность


Высокая цена


Отличное качество работы в ВЧ сетях


Проявление скин-эффектов


Повышенная гибкость


Низкое качество при работе в ВЧ сетях


Простое монтирование





Минимум потерь электротока





Отличное коммутирование





Отличное коммутирование





Повышенная жесткость





Надежность





Многопроволочность применяется как в медных, так и алюминиевых кабелях. Медные многопроволочные кабели могут быть изготовлены сечением больше 16мм, а алюминиевые — больше 25мм2. В маркировке кабеля многопроволочность жилы отображается аббревиатурой «мк» или «мс», что означает, что в кабеле заложена многопроволочная жила круглой или секторной формы. Например, ВВГнг 3х25 (мк).

Моно- и многопроволочные кабели сконструированы с просчитанным запасом гибкости, который проявляется в показателе наименьшего радиуса изгибания кабеля во время его функционирования.

Госстандарт ГОСТ 22483-2012 классифицирует жилы-проводники по 6 классам (рис.1). Первый класс — это кабеля, которые не рекомендуется изгибать, скручивать, подвергать иным подобным воздействиям. Шестой класс — включает изделия с максимальной гибкостью, отличными характеристиками эластичности, что позволяет использовать их в сферах, требующих частых и массовых изгибаний кабелей. Стоит отметить, что алюминиевые жилы могут быть только 1 и 2-го класса гибкости, а у медных жил класс гибкости может с 1-го по 6-ой

Рис.1


Обзор марок многопроволочных гибких кабелей

Многопроволочный кабель ВВГнг относится к большой группе гибких кабельных изделий с медными проводниками в изоляции из ПВХ-полимера. ВВГнг хорошо зарекомендовал себя при стационарном монтаже электропроводки в помещениях жилого и нежилого назначения с различными уровнями влажности и разных классов взрывоопасности. Многопроволочность дает ВВГнг достаточный запас гибкости, что позволяет монтировать марку даже на сложных электротрассах. Как правило, кабель ВВГнг выпускается с многопроволочными медными жилами при сечении больше 16 мм2 и соответствует 2 классу гибкости.

Контрольный многопроволочный кабель марки КГВВ — это марка со скрученными в сердечник жилами, которая применяется в силовых и управленческих электроцепях. Исполнения КГВВ с сечением до 10 мм2 имеют 4-5 класс гибкости, 16+ мм2 — 3-5 классы. Количество циклов изгибания для данного изделия не должно превышать 100.

Кабель резиновый многопроволочный КОГ — кабельное изделие особой гибкости, с многожильным проводником 6-го класса с изоляционным слоем из резины. Его удобно использовать для электроподключения полу- и автоматических сварочных аппаратов, а также монтировать в помещениях с повышенной влажностью или на открытых площадках. Марка КОГ не разрушается при воздействии прямых лучей солнца. Для сечений 16-35 мм2 допускается 10 тыс. циклов на перегиб с радиусом 55 мм, 50-150 мм2 — 12 тыс. циклов.

Кабель силовой многопроволочный бронированный ВРБ — это медный кабель для земляных траншей. Его оболочки отлично справляются с агрессивными химическими веществами, которые могут содержаться в почве, а проводники будут работать даже после короткого замыкания электросети. Бронепокровы ВРБ выполнены из ленточной стали или оцинковки, поэтому кабеля этой марки не стоит растягивать. Кабельное изделие неплохо прокладывается на электротрассах с многочисленными поворотами, но его общий показатель гибкости невысок.

Многопроволочный гибкий кабель КГ — это кабельное изделие с медными проводниками в изоляции из резины. Универсальность КГ проявляется в его использовании как для присоединения подвижных установок (например, сварочных аппаратов), так и для стационарного монтажа. Класс гибкости электропроводников КГ — пятый, поэтому его легко прокладывать на трассах со сложной конфигурацией. Исполнения КГ-ХЛ и КГ-Т предназначены для холодного и тропического (влажного) типов климата.

Кабель многопроволочный экранированный КУПЭВ (или без экрана КУПВ) предназначены для транслирования управленческих сигналов небольшой мощности. В конструкции может быть 7-52 проводника 4-5 классов гибкости сечением 0,35-0,5 мм2. Допускается до 100 циклов изгибания электрожил кабеля, до 50 циклов — на скрутке по оси. Также существуют исполнения в бронепанцире, который представляет собой оплетку из проволоки, меднолуженой, нержавеющей или же оцинкованной (маркируются Пм, Пн, П).

Кабель силовой с меднымии многопроволочными жилами марки SiHF сконструирован для функционирования при высоких температурах. Его изоляционный слой изготовлен из безгалогенного силикона и не разрушается при нагреве до 220 оС, а также стоек к спиртам, кислотам, щелочам и маслам. Гибкость жил SiHF соответствует классу 5.

сравнение по сферам применения и особенностям эксплуатации.

Нередки случаи, когда любители или профессиональные электрики стараются выяснить, что лучше – многожильный или одножильный провод. Сравнивать кабельную продукцию данных видов категорически неправильно, и если кто-либо пытается это сделать, то он лишний раз подтверждает свою некомпетентность. Это все равно, что сравнить нить для шитья и леску, которые используются в совершенно разных ситуациях и подходят для достижения неравнозначных целей.

Выбирая категорию провода, нужно ориентироваться на две основные составляющие – место расположения и условия эксплуатации. В нашей статье будут рассмотрены конструктивные особенности, отличия и технико-эксплуатационные характеристики обеих разновидностей кабеля, приведены области применения.

к содержанию ↑

Из чего состоит провод или кабель

Как известно, провод и кабель – разные продукты, но в рамках статьи обращать внимание на это не будем. Любой проводник состоит из токоведущей жилы, которая может быть оголена или покрыта одно-, двухслойной изоляцией. Последняя производится из диэлектриков, к которым относят поливинилхлорид, каучук, фторопласт и полиэтилен. Есть более специфические изоляционные материалы, добавляющие проводу различные свойства (например, позволяющие погружать изделие в воду на определенную глубину). Жилы изготавливаются из алюминия или меди. Последний металл считается более современным и надежным.

Жилы могут отличаться по структуре:

  1. Однопроволочные являются более жесткими. В их состав входит один цилиндрический/секторный прут. Нередко однопроволочные именуются монолитными.
  2. Многопроволочные жилы характеризуются повышенной гибкостью (мягкостью). Их конструкция подразумевает использование семи и более тонких проволочек. Точное число проволок зависит от конкретной модели кабельной продукции и прописывается в ТУ или ГОСТ. В основном количество проволок подбирается в зависимости от требуемого поперечного сечения или класса гибкости.

Важно. Понятия однопроволочная и многопроволочная относятся к жилам. При этом возникает путаница с названиями одножильные и многожильные, когда становится непонятно, о чем идет речь: о числе токоведущих жил в кабеле или количестве проволок в одном проводнике. Важно прояснять данный момент.

к содержанию ↑

Одножильный или многожильный провод: сравнение

В дальнейшем приводится сравнение однопроволочного и многопроволочного кабелей, но почему-то больше прижились названия из заголовка, которые, по сути, описывают количество жил, а не проволок в конкретном проводнике.

Однопроволочный провод состоит из цельной жилы и имеет одно из стандартных сечений – 0,5, 1, 1,5, 2,5, 4 кв. мм и т. д.

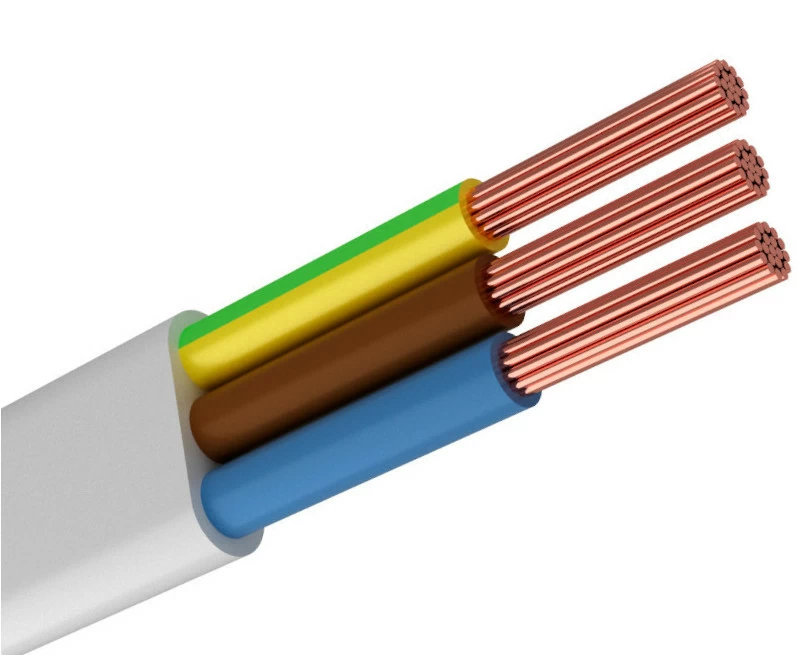

Многопроволочный кабель включает несколько проводников, переплетающихся друг с другом, при этом суммарное сечение равняется одной из стандартных величин, перечисленных выше. В конструкцию второго типа кабеля может вплетаться нить (например, капроновая), не проводящая электрический ток. Основное предназначение данного элемента – повышение гибкости изделия.

к содержанию ↑

Материал изделия

Медь и алюминий могут использоваться при производстве кабельной продукции независимо от количества жил и структуры проводников. Намного реже можно встретить изделия из сплава алюминия с медью. Если раньше алюминиевым проводам не было альтернативы, то с течением времени они были вытеснены медными изделиями, характеризующимися повышенной функциональностью.

Китайская бытовая техника может иметь шнуры из стальных жил, которые лишь частично покрываются слоем меди. Такой вариант хоть и является бюджетным, но не оправдывает сэкономленные средства: проволока получается хрупкой, ломкой и практически не поддается пайке (лужению). В качестве примера можно привести дешевые китайские гирлянды.

к содержанию ↑

Класс гибкости

В нормативных документах прописываются конструкционные параметры, которыми должен обладать однопроволочный или многопроволочный кабель. Чтобы охарактеризовать обе разновидности кабельной продукции, следует разобраться в технических параметрах. Характеристики прописываются в ГОСТ, что позволяет выполнить классификацию и отнести каждый провод к определенному виду и разряду.

Класс гибкости используется для описания того, насколько кабель устойчив к деформации. Например, на промышленном производстве для создания магистральных линий применяют кабель первого класса гибкости.

Второй класс указывает на более гибкую продукцию. Эластичность повышается за счет наличия нескольких проволок. С третьего по шестой классы кабели отличаются числом и диаметром нитей, при этом в ГОСТ прописывается максимальный диаметр каждой.

Провод ПВ-1 – наиболее яркий «представитель» первого класса. Он состоит из одной токоведущей жилы, спрятанной под слоем качественной изоляции. КОГ-кабель, прямая противоположность ПВ-1, относится к шестому классу. Его высокая гибкость достигается за счет наличия большого числа тоненьких нитей.

В качестве примера можно рассмотреть провода одинакового сечения (1 кв. мм) третьего и пятого классов. Главное наблюдение: количество отдельных металлических нитей в кабеле пятого класса будет больше в сравнении с продукцией третьего.

Любое волокно производится из материала, способного проводить ток и тепло. Если номинальное сечение не превышает 1 кв. мм, то такой провод изготавливается исключительно из меди. Отожженная медь с металлическим покрытием позволяет создать волокна, которые применяются при выпуске кабеля любого класса гибкости. Алюминиевый провод с сечением 16 кв. мм или выше может характеризоваться высокой гибкостью.

к содержанию ↑

Состав изоляционного слоя

Изоляция производится из диэлектрических материалов, которые гарантируют надежную защиту человека от поражения электрическим током. Одновременно с тем изоляционный слой защищает и сам кабель от механических и других повреждений. Конкретный тип материала зависит от поставленных целей. Более качественные изоляторы обеспечивают гибкость не хуже внутренней жилы, сохраняя прочность на протяжении всего срока эксплуатации кабеля.

Наиболее распространены изоляционные материалы следующих видов:

  1. Поливинилхлорид. К основным преимуществам ПВХ относятся способность выдерживать широкий спектр низких температур (с сохранением рабочих параметров), высокая гибкость (благодаря чему возможна прокладка в труднодоступных точках) и стойкость к воздействию окружающей среды и химически активных элементов. ПВХ не страшится влаги, кислоты и механических нагрузок. Из недостатков стоит выделить потерю полезных качеств при продолжительном воздействии высоких температур, появлением ломкости. При этом ультрафиолетовые лучи повышают скорость разложения.
  2. Сшитый полиэтилен изготавливается в нескольких вариациях в зависимости от уровня плотности. Все разновидности характеризуются стойкостью к негативным воздействиям окружающей среды. СПЭ бывает обычной или вулканизированной формы. Материал первого типа не способен противостоять сильному нагрева, второго – может переносить воздействие даже критически высоких температур.
  3. Каучуковые (резиновые) материалы имеют различный состав. При этом компаунды могут состоять из природных или синтетических компонентов. Резина характеризуется повышенной гибкостью, но с течением времени (срок зависит от конкретной модели) этот показатель снижается, поэтому покрытие может потрескаться. Наконец, данный изолятор не выдерживает высокие температуры, а максимально допустимый нагрев не должен превышать 65 гр. Цельсия.
  4. Фторопласт характеризуется уникальными параметрами. Этот изоляционный материал очень крепок, устойчив к химическим активным и агрессивным веществам, а также выдерживает любые механические нагрузки, исключая повреждения. С другой стороны, столь высокой прочности удалось добиться за счет снижения эластичности, поэтому фторопласт подходит кабельной продукции низкого класса гибкости. В процессе монтажа нужно соблюдать осторожность и внимательность.
  5. Бумажные изоляционные материалы пропитываются диэлектрическими составами, при этом в наши дни подобные изделия встретить непросто. Технология считается очень устаревшей, поэтому заменяется более современными аналогами. Пропитка выполняется с помощью масла, канифоли или воска, а за основу берут сульфатную целлюлозу. В силовом кабеле данный материал может использоваться исключительно как один из многих изоляционных слоев. В качестве самостоятельной обмотки бумажный изолятор не применяют, поскольку он не может обеспечить защиту от внешних негативных факторов окружающей среды.

В зависимости от поставленных целей может подойти несколько вариантов кабельной продукции, но перед принятием окончательного решения следует рассмотреть общее сечение провода.

к содержанию ↑

Особенности сечения

Площадь сечения – один из основных технических параметров кабельной продукции, от которых зависит возможность эксплуатации в той или иной ситуации. Именно сечение влияет на максимально допустимую нагрузку, оказываемую на изделие без уменьшения качества.

Чтобы вычислить допустимую нагрузку, загляните в технический паспорт оборудования, планируемого к подключению в конкретной комнате. Сила тока рассчитывается по простой формуле I = P/220, где P – общая мощность всех электрических приборов. На 1 кв. мм медного провода допустим ток нагрузки 10 А, алюминиевого – 8 А. Очевидное преимущество меди!

Если электрическая проводка прячется в штробах стен или специальных кабель-каналах (коробах), то данные величины нужно сократить на 20% (то есть умножить на коэффициент 0,8). Если подходить более придирчиво, то поправочный коэффициент будет отличаться в зависимости от конкретного случая.

к содержанию ↑

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Основным преимуществом изделия является минимальное сопротивление. К примеру, медные проводники с сечением 1 кв. мм имеют сопротивление 18,1 Ом на 1 км. Сопротивление аналогичного изделия пятого класса гибкости может достигать 19,5 Ом. Разница не такая значительная, поэтому ее можно уложить в погрешность.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку. В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

  1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
  2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
  3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
  4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
  5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Напоследок отметим еще одно преимущество одножильного кабеля – более приемлемые цены. В зависимости от конкретной модели, производителя и качества используемых материалов разница в цене между одножильными и многожильными проводами может быть как незначительной, так и многократной.

к содержанию ↑

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Важно. В переносных электрических установках эксплуатируется исключительно гибкий многожильный провод. Раньше он назывался шнуром, но в настоящее время данное обозначение не используется.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Многожильный или одножильный провод – что лучше: сравнение по сферам применения и особенностям эксплуатации.

классификация по ГОСТ и особенности применения

Класс гибкости кабеля — это одна из его важнейших характеристик. Она обязательно учитывается при проектировании нового оборудования или электрификации зданий. От этого параметра зависит, насколько сложно рабочим будет укладывать кабель в траншею или лоток, и как он будет справляться с механическими воздействиями и вибрацией.

Виды проводов с точки зрения гибкости

Если вскрыть стену и посмотреть на идущий к розетке проводник, то можно отметить, что он жесткий и хорошо запоминает форму. Такой кабель предназначен для работы в зафиксированном положении. Он непригоден для частых сгибаний.

Виды электропроводов

Однако если разобрать кабель зарядного устройства от смартфона, то его свойства будут иными. Этот проводник мягкий. Его допустимо гнуть тысячи раз, не переживая, что он надломится.

Перед тем как узнать о классах гибкости, необходимо уточнить, что по условиям монтажа проводники делятся на 2 группы:

  1. Для неподвижного соединения. Такие проводники во время работы находятся в одном неподвижном состоянии. Например, зашпаклеванная квартирная проводка или обмотка электрического двигателя.
  2. Для подвижного соединения. Их допустимо применять в условиях периодических деформаций или вибрации. Например, автомобильная проводка, кабели зарядных устройств, блоков питания или обычных бытовых удлинителей.
Многопроволочный и однопроволочный кабель

Важно! Многожильный и многопроволочный провод — это не одно и то же. В многожильном имеется 2 и более токоведущих жилы, разделенные слоем изоляции. Например, ВВГ 3х2,5 — 3 отдельные жилы. Многопроволочный провод — это одна токоведущая жила, состоящая из множества тонких проволок.

к содержанию ↑

Классификация кабелей по гибкости

Гибкость проводов регламентируются ГОСТ 22483-2012. Согласно этому документу, любые кабельные жилы подразделяются на 6 видов. С их перечнем можно ознакомиться в таблице.

Класс гибкости жилы Описание из ГОСТ 22483-2012
1 Однопроволочные и многопроволочные токопроводящие жилы большого сечения. Провод марки ПВ-1. Жесткий. По строению больше напоминает толстую проволоку в изоляции.
2 Многопроволочные провода марки ПВ-2. Более гибкие, чем класс 1.
3 Многопроволочные тоководы, чья гибкость превышает класс 2. Проводники марки ПВ-3. Состоят из множества тонких монолитных жил.
4 Многопроволочные жилы, более гибкие, чем в классе 3. Обычно это кабели марки КГ. Состоят из десятков тонких проводников.
5 Гибкие тоководы. Марка провода ПВС.
6 Жилы, с гибкостью, превышающей класс 5. Марка КОГ.

Следует отметить, что гибкость провода главным образом определяется толщиной составляющих его тоководов. Например, кабели повышенного класса 3-6 состоит из множества тонких медных жил малого сечения. Их диаметр не превышает 1 мм. Поэтому они легко поддаются на изгиб и не переламываются от деформации.

Кабель силовой КОГ1-Т шестого класса гибкости

Кабели 1-2 класса состоят из одной или нескольких толстых монолитных жил. Эти проводники бывают настолько толстыми, что даже группа людей не сможет согнуть их вручную. Для прокладки таких проводниковых изделий потребуется специальное установочное оборудование. Они пригодны только для использования в неподвижном состоянии.

Обратите внимание! Гибкие проводники удобно использовать в сложных условиях прокладки. Например, если трасса непрямая, необходимо огибать углы и делать частые повороты.

к содержанию ↑

Влияние строения и гибкости на толщину провода

Следует внести одно дополнение. Класс провода оказывает существенное влияние на его визуальную толщину. Поэтому нельзя сравнивать проводниковую продукцию сугубо по внешнему диаметру тоководов. И, тем более, по диаметру изоляции.

Например, имеется два проводника сечением 70 кв. мм. Первый относится к 1 классу гибкости, а второй к 5. Изделие пятой степени визуально будет выглядеть несколько толще, чем 1.

Силовые кабели

Все дело в строение тоководов. Класс 1 — это монолитный провод. Он выполнен из одиночной медной проволоки, и не содержит пустоты. Класс 5 выполнен в виде плетенки с медными проводниками. Они обладают круглым сечением. Поэтому между отдельными тоководами неизбежно образуются воздушные пустоты, которые визуально (но нереально) увеличивают конечное сечение провода.

Класс гибкости провода оказывает существенное влияние на способ его прокладки. Жесткие монолитные провода предназначены для использования в неподвижном состоянии. Мягкие многопроволочные можно использовать в подвижном оборудовании.

Выбирая кабель, не стоит полагаться на его диаметр. Сечение тоководов зависит не только от их внешних размеров, но и от строения. Поэтому все расчеты проводки необходимо проводить с учетом ее сечения, указанного в квадратных миллиметрах.

Класс гибкости кабелей: классификация по ГОСТ и особенности применения

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;


  • Кабель ВВГнг LS
  • ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
  • ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.
NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.


КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.


Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.


Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.


Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.


Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.


Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.


Провод ПВ 3

 Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.


Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.


Провод ШВВП


Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.


Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и

ГОСТ 22483-2012 (IEC 60228:2004) Жилы токопроводящие для кабелей, проводов и шнуров (с Поправкой)


ГОСТ 22483-2012
(IEC 60228:2004)*
______________________
* Поправка. ИУС N 2-2015.



МКС 29.060.01

Дата введения 2014-01-01

Предисловие


Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 046 «Кабельные изделия»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 42-2012 от 15 ноября 2012 г., приложение N 22.1)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ISO 3166) 004-97

Код страны по
МК (ISO 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Беларусь

BY

Госстандарт Беларуси

Киргизия

KG

Кыргызстандарт

Узбекистан

UZ

Узгосстандарт

Россия

RU

Росстандарт

4 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60228:2004* Conductors of insulated cables (Токопроводящие жилы изолированных кабелей) путем изменения содержания отдельных структурных элементов и внесения дополнительных положений. Дополнительные положения и измененные фразы, слова, показатели и/или их значения выделены в тексте полужирным курсивом**. Разъяснение причин внесения дополнительных положений и изменения фраз, слов, показателей и/или их значений приведено во введении.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей.
** В оригинале обозначения и номера стандартов и нормативных документов приводятся обычным шрифтом. — Примечание изготовителя базы данных.


Международный стандарт IEC 60228:2004 разработан техническим комитетом ТС 20 «Электрические кабели» Международной электротехнической комиссии (IEC).

Перевод с английского языка (en).

Официальный экземпляр международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеется в Федеральном агентстве по техническому регулированию и метрологии.

Степень соответствия — модифицированная (MOD).

Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями классификации кабельной продукции в странах СНГ.

5 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1269-ст межгосударственный стандарт ГОСТ 22483-2012 (IEC 60228:2004) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

6 ВЗАМЕН ГОСТ 22483-77


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет


ВНЕСЕНА поправка*, опубликованная в ИУС N 2, 2015 год
________________
* См. ярлык «Примечания».



Поправка внесена изготовителем базы данных

Введение


IEC 60228:2004 устанавливает требования к номинальному сечению токопроводящих жил электрических кабелей, проводов и шнуров широкого диапазона типов, включая требования к числу и диаметру проволок и значению электрического сопротивления.

IЕС 60228:2004 устанавливает требования к конструкции жил только для силовых кабелей и шнуров (см. раздел 1), поэтому содержит только классы жил 1, 2, 5 и 6. В настоящее время в странах СНГ разработано большое количество кабельных изделий с жилами классов 3 и 4, поэтому настоящий стандарт дополнен этими классами и из раздела 1 исключено слово «силовых».

Требования к токопроводящим жилам электрических кабелей, проводов и шнуров в настоящем стандарте полностью соответствуют установленным в IEC 60228:2004. При этом в настоящем стандарте расширены требования IEC 60228:2004 на все группы кабельных изделий, также сохранены диапазоны сечений жил по классам; для класса 1 сохранено изготовление жил из алюминия и возможность изготовления многопроволочных жил наряду с однопроволочными.

Размеры жил, приведенные в настоящем стандарте, установлены в метрической системе. В настоящее время Канада для указания размеров и параметров жил использует американские системы AWG (American Wire Gauge) и kcmil (kilo circular mils) для больших размеров, как показано ниже. Применение в Канаде этого размерного ряда предписано национальными нормами для электроустановок. В стандартах IEC на кабельные изделия нет кабелей, проводов и шнуров с жилами в системе AWG/kcmil.

AWG

kcmil

Размер жилы

Номинальное сечение жилы, мм

Размер жилы

Номинальное сечение жилы, мм

Размер жилы

Номинальное сечение жилы, мм

Размер жилы

Номинальное сечение жилы, мм


250

127

750

380


300

152

800

405

20

0,519

4

21,2

350

177

900

456

18

0,823

3

26,7

400

203

1000

507

16

1,31

2

33,6

450

228

1200

608

14

2,08

1

42,4

500

253

1250

633

12

3,31

1/0

53,5

550

279

1500

760

10

5,26

2/0

67,4

600

304

1750

887

8

8,37

3/0

85,0

650

329

2000

1010

6

13,3

4/0

107

700

355

1 Область применения


Настоящий стандарт устанавливает номинальные сечения до 2500 мм токопроводящих жил (далее — жилы) электрических кабелей, проводов и шнуров широкого диапазона типов; включены также требования в части числа и диаметра проволок и значений электрического сопротивления. Настоящий стандарт распространяется на однопроволочные и многопроволочные жилы из меди, алюминия и алюминиевого сплава, предназначенные для кабельных изделий стационарной прокладки, и гибкие медные жилы.

Настоящий стандарт не распространяется на жилы кабелей связи, радиочастотных кабелей, неизолированных и обмоточных проводов.

Применение настоящего стандарта для специальных типов кабелей и проводов (на рабочую температуру 120 °С и выше, особо гибкие, малоиндуктивные, импульсные, зажигания, грузонесущие, геофизические, судовые герметизированные, сигнализации и блокировки и др. узкоцелевого назначения) устанавливают в стандартах или технических условиях на эти типы кабелей и проводов.

Если не указано иное в особом пункте договора, настоящий стандарт распространяется на жилы готовых кабельных изделий, а не на отдельные жилы или жилы, поставляемые по кооперации для изготовления кабельных изделий.

В настоящий стандарт включены справочные приложения, в которых дана дополнительная информация в части поправочных температурных коэффициентов, используемых при измерении электрического сопротивления (приложение В), и предельных размеров круглых жил (приложение С).

2 Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями.

2.1 металлическое покрытие (metal-coated): Поверхностный слой соответствующего металла, такого как олово или сплав на основе олова.

2.2 номинальное сечение (nominal cross-sectional area): Значение, идентифицирующее определенный размер жилы, но не подлежащее проверке непосредственным измерением.

Примечание — Для каждого конкретного размера жилы установлено требование по максимальному значению электрического сопротивления. Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.

3 Классификация


Жилы подразделены на шесть классов 1-6:

— класс 1 — однопроволочные и многопроволочные (для больших сечений) жилы;

— класс 2 — многопроволочные жилы;

— класс 3 — многопроволочные гибкие жилы с гибкостью более чем гибкость жил класса 2;

— класс 4 — многопроволочные гибкие жилы с гибкостью более чем гибкость жил класса 3;

— класс 5 — гибкие жилы;

— класс 6 — гибкие жилы с гибкостью более чем гибкость жил класса 5.

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

4 Материалы

4.1 Введение

Жилы должны состоять из одного из следующих материалов:

— из отожженной меди с металлическим покрытием или без него;

— из алюминия или алюминиевого сплава.

4.2 Однопроволочные алюминиевые жилы

Однопроволочные круглые и фасонные алюминиевые жилы должны быть изготовлены из алюминия, который обеспечивает прочность при разрыве готовой жилы в пределах, указанных в таблице 1.


Таблица 1 — Прочность при разрыве готовой жилы

Номинальное сечение, мм

Прочность при разрыве, Н/мм

10 и 16

110-165

25 и 35

60-130

50

60-110

70 и более

60-90

Примечание — Приведенные значения не распространяются на жилы из алюминиевого сплава.

4.3 Многопроволочные алюминиевые жилы

Многопроволочные круглые и фасонные алюминиевые жилы должны быть изготовлены из алюминия, который обеспечивает прочность при разрыве отдельных проволок в пределах, указанных в таблице 2.


Таблица 2 — Прочность при разрыве отдельных проволок

Номинальное сечение, мм

Прочность при разрыве, Н/мм

10

До 200 включ.

16 и более

125-205

Примечания

1 Приведенные значения не распространяются на жилы из алюминиевого сплава.

2 Указанные значения проверяют только на проволоках до скрутки жилы, но не на проволоках, отобранных от скрученной жилы.

5 Однопроволочные и многопроволочные жилы


Жилы не должны иметь заусенцев, режущих кромок и выпучивания отдельных проволок.

5.1 Однопроволочные и многопроволочные (для больших сечений) жилы (класс 1)

5.1.1 Конструкция

a) Для однопроволочных и многопроволочных (для больших сечений) жил (класс 1) используют один из материалов, приведенных в разделе 4.

b) Однопроволочные медные жилы должны быть круглыми. Допускается для многожильных кабелей и проводов применение фасонных однопроволочных медных жил сечением 25-50 мм.

Примечание — Однопроволочные медные жилы номинальным сечением не менее 70 мм предназначены для специальных типов кабелей, например с минеральной изоляцией, но не для кабелей общего применения.

с) Однопроволочные жилы из алюминия и алюминиевого сплава с номинальным сечением до 35 мм включительно должны быть круглыми. Жилы большего сечения должны быть круглыми для одножильных кабелей и проводов и могут быть круглыми или фасонными для многожильных кабелей и проводов.

Допускается для многожильных кабелей и проводов применение фасонных однопроволочных жил из алюминия и алюминиевого сплава сечением 25 и 35 мм.

5.1.2 Электрическое сопротивление

Электрическое сопротивление жилы при температуре 20 °С, определенное в соответствии с разделом 7, должно быть не более значения, указанного в таблице 3.


Таблица 3 — Однопроволочные и многопроволочные (для больших сечений) жилы класса 1 для одножильных и многожильных кабелей и проводов

Номинальное сечение, мм

Минимальное число проволок жилы

Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более

Cu

AI

Круглые жилы из отожженной меди

Круглые или фасонные жилы из алюминия или алюминиевого сплава

без покрытия

с металлическим покрытием

0,03

1

588,0

617,3

0,05

1

347,9

365,3

0,08

1

225,3

238,8

0,12

1

130,8

138,6

0,20

1

88,8

90,4

0,35

1

50,7

51,8

0,50

1

36,0

36,7

0,75

1

24,5

24,8

1,0

1

18,1

18,2

1,5

1

1

12,1

12,2

18,1

2,5

1

1

7,41

7,56

12,1

4

1

1

4,61

4,70

7,41

6

1

1

3,08

3,11

5,11

10

1

1

1,83

1,84

3,08

16

1

1

1,15

1,16

1,91

25

1

1

0,727

1,20

35

1

1

0,524

0,868

50

1

1

0,387

0,641

70

1

1

0,268

0,443

95

1

1

0,193

0,320

120

1

1

0,153

0,253

150

1

1

0,124

0,206

185

1 или 35

1

0,101

0,164

240

1 или 35

1

0,0775

0,125

300

1 или 35

1

0,0620

0,100

400

1 или 35

1 или 35

0,0465

0,0778

500

35

1 или 35

0,0366

0,0605

625, 630

59

1 или 59

0,0283

0,0469

800

59

1 или 59

0,0221

0,0367

1000

59

1 или 59

0,0176

0,0291

1200

1


0,0247

Алюминиевые жилы с номинальным сечением до 35 мм включительно только круглые; см. перечисление с) 5.1.1.

См. примечание к перечислению b) 5.1.1.

См. примечание к 5.1.2.

Для одножильных кабелей могут быть объединены четыре секторные части жилы для образования круглой жилы. Максимальное электрическое сопротивление образованной жилы должно быть равно 25% значения для каждого из четырех секторных частей жилы.


Примечание — Для однопроволочных жил из алюминиевого сплава, имеющих то же номинальное сечение, что и алюминиевые жилы, значение электрического сопротивления, указанное в таблице 3, должно быть умножено на коэффициент 1,162, если иное не установлено в соглашении между изготовителем и заказчиком.

5.2 Многопроволочные круглые неуплотненные жилы (класс 2)

5.2.1 Конструкция

a) Для многопроволочных круглых неуплотненных жил (класс 2) используют один из материалов, приведенных в разделе 4.

b) Номинальное сечение многопроволочных жил из алюминия или алюминиевого сплава силовых кабелей должно быть не менее 10 мм.

c) Все проволоки каждой жилы должны иметь один и тот же номинальный диаметр.

d) Число проволок каждой жилы должно быть не менее числа проволок, указанного в таблице 4.


Таблица 4 — Многопроволочные жилы класса 2 для одножильных и многожильных кабелей и проводов

Номинальное сечение, мм

Минимальное число проволок жилы

Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более

круглой

круглой уплотненной

фасонной

Жила из отожженной меди

Жила из алюминия или алюминиевого сплава

Сu

AI

Сu

AI

Cu

AI

Проволока без покрытия

Проволока с металлическим покрытием

0,5

7

36,0

36,7


0,75

7

24,5

24,8


1,0

7

18,1

18,2


1,5

7

7

6

12,1

12,2

22,7

2,5

7

7

6

7,41

7,56

12,4

4

7

7

6

4,61

4,70

7,41

6

7

7

6

3,08

3,11

5,11

10

7

7

6

6

1,83

1,84

3,08

16

7

7

6

6

1,15

1,16

1,91

25

7

7

6

6

6

6

0,727

0,734

1,20

35

7

7

6

6

6

6

0,524

0,529

0,868

50

19

19

6

6

6

6

0,387

0,391

0,641

70

19

19

12

12

12

12

0,268

0,270

0,443

95

19

19

15

15

15

15

0,193

0,195

0,320

120

37

37

18

15

18

15

0,153

0,154

0,253

150

37

37

18

15

18

15

0,124

0,126

0,206

185

37

37

30

30

30

30

0,0991

0,100

0,164

240

37

37

34

30

34

30

0,0754

0,0762

0,125

300

61

61

34

30

34

30

0,0601

0,0607

0,100

400

61

61

53

53

53

53

0,0470

0,0475

0,0778

500

61

61

53

53

53

53

0,0366

0,0369

0,0605

625, 630

91

91

53

53

53

53

0,0283

0,0286

0,0469

800

91

91

53

53

0,0221

0,0224

0,0367

1000

91

91

53

53

0,0176

0,0177

0,0291

1200

0,0151

0,0151

0,0247

1400

0,0129

0,0129

0,0212

1600

0,0113

0,0113

0,0186

1800

0,0101

0,0101

0,0165

2000

0,0090

0,0090

0,0149

2500

0,0072

0,0072

0,0127

Эти сечения не являются предпочтительными. Для специального применения допускаются другие непредпочтительные сечения жил, но на них действие настоящего стандарта не распространяется.

Минимальное число проволок для этих сечений не нормировано. Жилы этих сечений могут быть сформированы из четырех, пяти или шести одинаковых секторов.

Для многопроволочных жил из алюминиевого сплава, имеющих то же номинальное сечение, что и алюминиевые жилы, значение электрического сопротивления должно быть согласовано между изготовителем и заказчиком, если оно не установлено в стандартах или технических условиях на кабельные изделия.

5.2.2 Электрическое сопротивление

Электрическое сопротивление жилы при температуре 20 °С, определенное в соответствии с разделом 7, должно быть не более значения, указанного в таблице 4.

5.3 Многопроволочные круглые уплотненные жилы и многопроволочные фасонные жилы (класс 2)

5.3.1 Конструкция

a) Для многопроволочных круглых уплотненных жил и многопроволочных фасонных жил (класс 2) используют один из материалов, приведенных в разделе 4. Номинальное сечение многопроволочных круглых уплотненных жил из алюминия или алюминиевого сплава должно быть не менее 10 мм. Номинальное сечение многопроволочных фасонных жил из меди, алюминия или алюминиевого сплава должно быть не менее 25 мм.

b) Соотношение между значениями диаметров двух различных проволок одной жилы должно быть не более двух.

c) Число проволок каждой жилы должно быть не менее числа проволок, указанного в таблице 4.

Примечание — Это требование распространяется на жилы, изготовленные из круглых проволок до уплотнения, и не распространяется на жилы, скрученные из предварительно профилированных проволок.

d) В уплотненных жилах допускается обрыв или пропуск проволок при соответствии электрического сопротивления жил требованиям настоящего стандарта.

5.3.2 Электрическое сопротивление

Электрическое сопротивление жилы при температуре 20 °С, определенное в соответствии с разделом 7, должно быть не более значения, указанного в таблице 4.

6 Гибкие жилы (классы 3-6)

6.1 Конструкция

a) Гибкие медные жилы (классы 3-6) должны быть из отожженной меди с металлическим покрытием или без него.

b) Все проволоки каждой жилы должны иметь один и тот же номинальный диаметр.

c) Диаметр проволок жилы должен быть не более значения, указанного в таблицах 5-8.

d) Допускается обрыв или пропуск проволок в жилах при соответствии электрического сопротивления жил требованиям настоящего стандарта.

e) Жилы не должны иметь заусенцев, режущих кромок и выпучивания отдельных проволок.

6.2 Электрическое сопротивление

Электрическое сопротивление жилы при температуре 20 °С, определенное в соответствии с разделом 7, должно быть не более значения, указанного в таблицах 5-8.


Таблица 5 — Многопроволочные круглые жилы класса 3 для одножильных и многожильных кабелей и проводов

Номинальное сечение, мм

Диаметр проволок жилы, мм, не более

Электрическое сопротивление 1 км жилы при температуре 20 °С, Ом, не более

Выбор кабеля для монтажа электропроводки, телефонные, компьютерные, силовые кабеля

Выбор кабеля для монтажа электропроводки, электромонтаж под ключ в Рязани


Кабель – это один из основных компонентов структурированных кабельных систем (СКС). Основная функция кабеля – передача электрического сигнала от одного активного устройства до другого. Существует много типов кабелей, которые используются для разных целей и эксплуатируются в разных условиях. От правильного монтажа кабелей зависит качество передаваемого по нему сигнала. Каждый кабель имеет определенные условия монтажа, и только при соблюдении этих условий кабельная система будет соответствовать заявленным производителем характеристикам. Нарушение правил монтажа может привести, в конечном итоге, к неработоспособности всей системы.

Виды кабелей, проводов и шнуров, применяемых в электромонтаже

В нашей работе мы всегда следуем всем стандартам, правилам и рекомендациям по прокладке кабельной системы. Инженеры нашей компании постоянно ведут контроль за работами на объекте и следят за исполнением всех технических условий.

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе


Разновидности кабеля ВВГ:

  • АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

  • ВВГнг— кембрик с повышенной защитой от горения;

Кабель ВВГнг LS

  • ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
  • ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.



Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУГНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при темпера

Многожильный и одножильный кабель

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов. Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и одножильным проводом?

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов.В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего будет 8 сплошных проводов. Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-прядного рулона, каждый из которых состоит из 4-х пар или 8-проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода.Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей. В большинстве разъемов RJ45 используются 2 штыря, которые проходят через сам проводник. Это нежелательно, поскольку сплошной кабель имеет тенденцию ломаться при проникновении в штырь. Использование трехконтактных разъемов RJ45 обеспечивает гораздо лучшее соединение, поскольку не повреждает проводник — трехконтактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее полезны для проталкивания стенных домкратов, потому что жилы не сохраняют свою идеальную круглую форму, когда их вставляют в разъем смещения изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается. Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем одножильные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.

Что такое многожильный кабель?

Используйте многожильные соединительные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной плате с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, сделанные из многожильных проводов, отлично подходят для приложений, требующих многократного изгиба без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе.Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Многожильные проводники

предпочтительны для:

  • Гибкость проводника : Многопроволочные проводники намного больше, что упрощает их установку.
  • Срок службы гибкого провода : больше по сравнению с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
  • Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
  • Количество жил : влияет как на гибкость, так и на стоимость проводника. Для провода любого размера, чем больше жил, тем гибче и дороже становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальных и магистральных прокладок, не должны многократно сгибаться, сгибаться или скручиваться.

Сплошные проводники

предпочтительны для:

  • Магистральная кабельная разводка : Жесткая проводка идеальна для распределенной магистральной сети, а именно прямая проводка для магистральных участков и шумных участков CAT6. Это идеально подходит для кабельных соединений между зданиями и внутри зданий в структурированной кабельной разводке между входами, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная сеть состоит из средств передачи, основных и промежуточных кросс-соединений и оконечных устройств в этих местах.
  • На открытом воздухе или в тяжелых условиях : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию для соединения электронных компонентов.
  • Доступность : Часто отдают предпочтение одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные кабели, из-за более низкой стоимости производства.
  • Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и их очень легко производить. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши твердые проводные кабели

Вердикт: многожильный или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки.Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность внесения еще большего ослабления в систему. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Сплошной провод Многожильный провод
Применения, в которых важна гибкость проводов.
Применения, требующие защиты от коррозии.
Идеально подходит для наружного применения.
Применения, в которых провод повторяется (например, на двери).
Эффект близости необходимо минимизировать.
Ценовое преимущество (при типичных обстоятельствах).

Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.

Хотите узнать больше?
Загрузите нашу Белую книгу:
Определение кабельной системы ИТ

Загрузите нашу Белую книгу «Определение кабельной системы ИТ» и узнайте больше:

  • Структурированные кабельные системы
  • Спецификации и стандарты структурированной кабельной системы
  • Требования к структурированной кабельной системе для вашего проекта
  • Конструкция структурированной кабельной разводки
  • Внедрение структурированной кабельной системы

Многожильный кабель | Etsy

Многожильный кабель | Etsy

Чтобы предоставить вам лучший опыт, мы используем файлы cookie и аналогичные технологии для повышения производительности, аналитики, персонализации, рекламы и для улучшения работы нашего сайта.Хотите узнать больше? Прочтите нашу Политику использования файлов cookie. Вы можете изменить свои предпочтения в любое время в настройках конфиденциальности.

Etsy использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший опыт, включая такие вещи, как:

  • основные функции сайта
  • обеспечение безопасных и безопасных транзакций
  • безопасный вход в аккаунт
  • с запоминанием учетной записи, браузера и региональных настроек
  • запоминание настроек конфиденциальности и безопасности
  • анализ посещаемости и использования сайта
  • персональный поиск, контент и рекомендации
  • помогает продавцам понять свою аудиторию
  • , показ релевантной целевой рекламы на Etsy
  • и за ее пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и нашей Политике конфиденциальности.

Необходимые файлы cookie и технологии

Некоторые из используемых нами технологий необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные об использовании и обслуживании внутреннего сайта, а также для правильной работы сайта при просмотре и транзакциях.

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

  • запомнить ваш логин, общие и региональные настройки
  • персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Персонализированная реклама

Эти технологии используются для таких вещей, как:

  • персонализированные объявления
  • , чтобы ограничить количество показов рекламы
  • , чтобы понять использование через Google Analytics
  • , чтобы понять, как вы попали на Etsy
  • , чтобы продавцы понимали свою аудиторию и могли предоставлять релевантную рекламу.

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть собственная собранная информация).Отказ не остановит вас от просмотра рекламы Etsy, но может сделать ее менее актуальной или более повторяющейся. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Воспользуйтесь всеми возможностями нашего сайта, включив JavaScript. Учить больше

Волшебные, значимые предметы вы больше нигде не найдете.

( 96 результатов, с рекламой Учить больше Продавцы, которые хотят расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты рекламы, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Учить больше. ) Сплошной или многожильный кабель

— какой из них выбрать? — ТАРЛУЗ

Если вы не знаете, следует ли использовать одножильный или многожильный кабель, вы не одиноки.Люди во всем мире борются с этим решением, и нет однозначных ответов. Лучший вариант для вас зависит от нюансов вашей конкретной ситуации. Давайте посмотрим на различия между двумя типами кабелей и рассмотрим примеры, в которых один будет работать лучше, чем другой.

Жесткий или многожильный кабель: основы
Жесткий кабель состоит из одной жилы или жилы провода, у которой есть изоляция из непроводящего материала. Этот тип кабеля используется для домашней электропроводки, разводки макетных плат и других ситуаций, когда провода не требуется постоянно изгибать.Многожильный кабель состоит из группы проводов небольшого сечения, которые изолированы и сжаты непроводящими материалами. Этот тип кабельной разводки обычно используется в ситуациях, когда провод необходимо проложить в ограниченном пространстве. Он также используется в местах, где наблюдается значительный прогиб или вибрация. Примеры включают провод динамика, кабели наушников и кабели приборов.

Ситуации, в которых идеально подходят многожильные кабели
Те, кому требуется прокладка кабелей для сложных целей, например для печатных плат или электронных устройств, предпочтут многожильные провода, поскольку они останутся целыми и защищенными даже при скручивании или изгибе при подключении электрических компонентов.

Ситуации, в которых идеально подходят твердые кабели
Те, кто работает на открытом воздухе или работает в тяжелых условиях, могут подвергать кабели воздействию коррозионных частиц, неустойчивых движений и суровых погодных условий. Жесткие кабели лучше всего подходят для таких ситуаций.

Преимущества одножильных кабелей
Жесткие кабели часто отдают предпочтение, потому что они обычно более доступны, чем многожильные, из-за более низкой стоимости производства. Эти кабели простые, но довольно прочные.Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и их очень легко производить. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями. Тем не менее, этот уменьшенный размер не снижает токопроводящую способность жестких кабелей. Добавьте к этому тот факт, что твердые кабели не так подвержены выходу из строя в результате коррозии, и легко понять, почему они так высоко ценятся.

Недостатки твердых кабелей
Хотя твердые кабели обладают множеством похвальных характеристик, у них также есть несколько недостатков.Одна из основных проблем с твердыми кабелями заключается в том, что они обычно продаются только небольшого диаметра.

Добавить комментарий

Ваш адрес email не будет опубликован.
