Как сделать компрессор для покраски из холодильника своими руками

На современном рынке доступен довольно большой ассортимент устройств, предназначенных для покраски автомобиля. Но зная, как правильно сделать компрессор для покраски автомобиля из обычного старого холодильника своими руками, можно сэкономить значительную сумму денег. У многих возникает вопрос: не проще ли купить готовое устройство? Ответ прост – изготавливая компрессор самостоятельно, можно установить необходимую мощность, что позволит выполнять работу быстрее и более качественно.

Содержание

1. Подбор комплектующих деталей
2. Приобретение дополнительных материалов
3. Сборка элементов и комплектующих
4. Защитите ваши деньги

Подбор комплектующих деталей

Чтобы сделать качественный компрессор, необходимо обзавестись всеми комплектующими деталями. В качестве нагнетателя может выступать обычный ручной насос или емкость для содержания воздуха. Устройством для подачи воздуха в ресивер станет компрессор от старого холодильника, его можно легко демонтировать при помощи набора ключей, универсальной отвертки и кусачек. Данное устройство позволит сделать долговечный прибор, так как оно более надежно.

Важно выполнить правильный демонтаж компрессора, чтобы не повредить его. Прежде всего, используя кусачки, необходимо перекусить трубки, выходящие из двигателя, ведущие к радиаторной решетке. Далее перекусываются провода, тянущиеся к реле, но их длина должна остаться примерно 20 см. Перед тем как открутить компрессор, необходимо сделать пометку на крышке реле.

Корпус огнетушителя станет отличной заменой для ресивера. Важно чтобы он был литой, бесшовный и обладал объемом от 10 литров. Прежде чем использовать его в качестве комплектующей компрессора для покраски, требуется осмотреть огнетушитель изнутри на предмет коррозии. Для этого выворачивается ЗПУ, а для осмотра используется фонарик. Если коррозия все же присутствует, от нее необходимо избавиться при помощи специальной жидкости.

Приобретение дополнительных материалов

Остальные материалы, которые необходимы для того, чтобы изготовить компрессор для осуществления покраски корпуса автомобиля из холодильника своими руками, можно приобрести в специализированном магазине или на рынке:

• автомобильные хомуты, тумблер, фум-лента, кислородный редуктор, запорный клапан, реле РДМ-5 либо РМ-5;
• 5 метров двужильного провода, оснащенного двойной изоляцией;
• шариковый кран, используемый в газовых магистралях;
• крестовину водопроводную с наружной резьбой на 3/4 дюйма и многое другое.

Также понадобится бензомаслостойкий силиконовый герметик. Имея все необходимые устройства и материалы, можно собрать воздушный компрессор, но перед этим следует выполнить замену масла в нагнетателе.

Сборка элементов и комплектующих

Оставшийся патрубок необходимо своими руками развальцевать и слить старое масло, затем залить в него полусинтетику в том же количестве. После чего патрубок закупоривают при помощи винтика, обмотанного фум-лентой.

Водопроводный четвертник вкручивается в огнетушитель на место ЗПУ, но предварительно его резьбу обматывают фум-лентой. Стоит отметить, что при изготовлении компрессора для покраски авто уплотняющей лентой обматывают все винтовые соединения, а чтобы придать им большей надежности, наносят герметик.

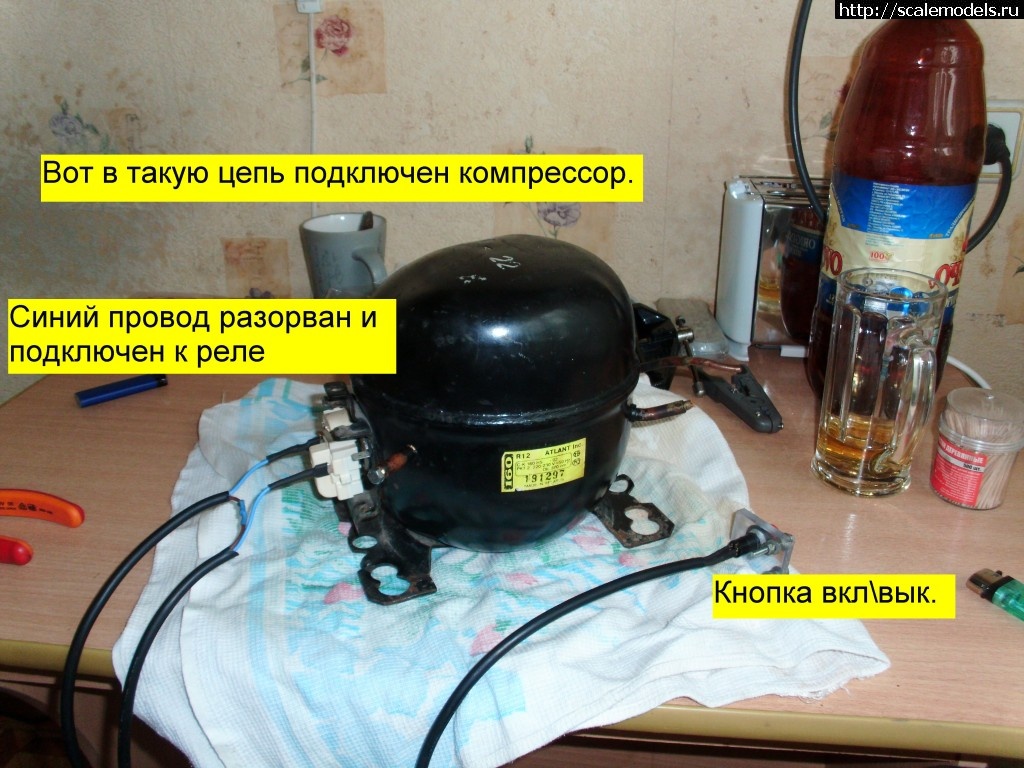

Самодельный компрессор с дополнительными приспособлениями для покраски авто.

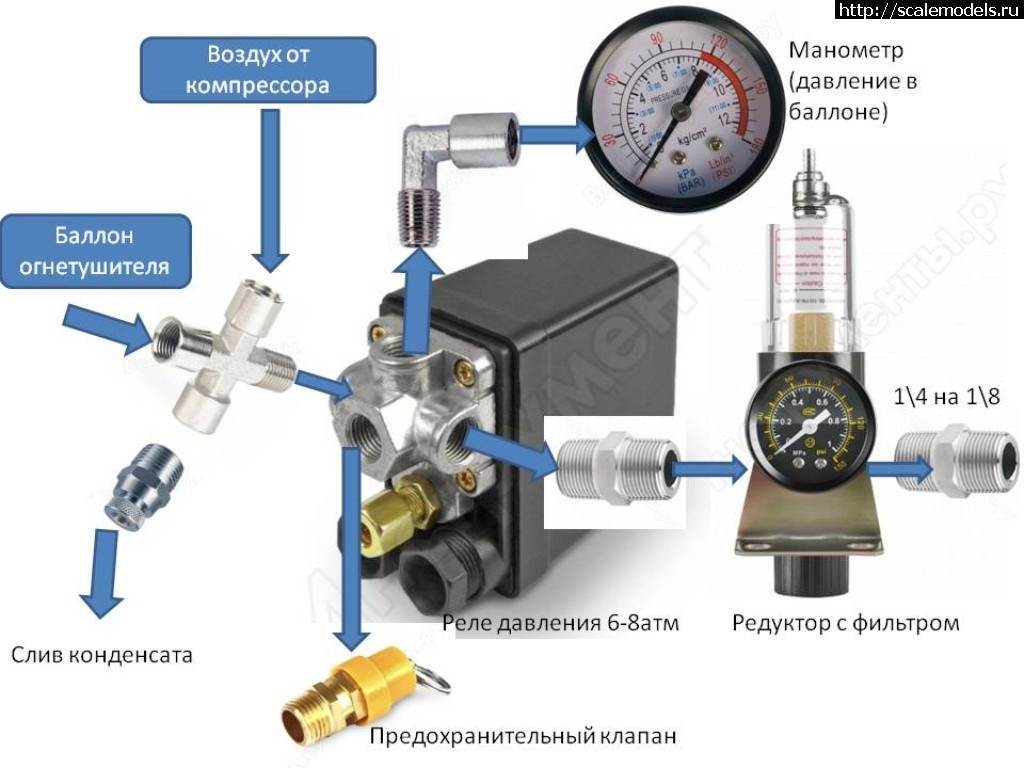

Реле, которое выполняет функции регулирования давления в ресивере, наворачивают на верхнюю часть крестовины через фитинг. Далее на один из входов четвертника устанавливают обратный клапан и крепят к нему штуцер, который необходим для присоединения шланга. Установленный клапан обратного действия устраняет избыток воздушного давления при покраске авто в ресивере.

На другой вход четвертника накручивается редуктор кислорода с присоединенным запорным клапаном. Он необходим для перекрытия газа на случай, если нужно будет сделать замену пневмоинструментов. Для возможности подключить пистолет или краскопульт, прикручивают переходной штуцер к крану. Благодаря редуктору, в нагнетателе не образуется скачков давления – воздушный поток будет плотным и равномерным.

В завершении необходимо своими руками установить фильтры. Бензиновый фильтр располагают перед нагнетательным воздухозаборным патрубком. Его задача – защитить двигатель от пыли, а краскопульт от влаги и масла. Дизельный фильтр крепится на выходе нагнетателя для удержания водяных капель.

Все собранные элементы компрессора требуется закрепить на одной раме, после чего подключить к электросети и произвести настройку рабочего давления ресивера.

Защитите ваши деньги

Зная, как самостоятельно сделать компрессор для покраски поверхности автомобиля, собранный из деталей от старого холодильника, можно получить устройство, обладающее высокой мощностью и непревзойденным качеством.

Компрессор холодильника: причины поломок 🥇

Вам понадобиться:

• 1. Мотор (двигатель) обдува морозильной камеры холодильника Daewoo, Bosch, Siemens, Neff мотор (двигатель) обдува морозильной камеры холодильника Daewoo, Bosch, Siemens, Neff
  1805 р.

• 2. Температурный сенсор (термодатчик) холодильной камеры холодильника Samsung температурный сенсор (термодатчик) холодильной камеры холодильника Samsung

  550 р.

• 3. Пусковой конденсатор 6,3 мкф, 450 В пусковой конденсатор 6,3 мкф, 450 В

  195 р.

• 4. Пусковой конденсатор 35 мкф, 450 В пусковой конденсатор 35 мкф, 450 В

  625 р.

Компрессор холодильника: причины поломок

---

Содержание:

Шаг 1	Шаг 6	Шаг 11
Шаг 2	Шаг 7	Шаг 12
Шаг 3	Шаг 8	Шаг 13
Шаг 4	Шаг 9
Шаг 5	Шаг 10

---



Шаг 1

Что такое компрессор?

Компрессор — главный орган холодильника. От него зависит вся работа оборудования. У холодильника есть три основных составляющих: компрессор, испаритель и конденсатор. В их замкнутой системе охлаждается воздух. В свою очередь, в компрессор входят  реле, электродвигатель и поршень. И если что-то в их работе пойдёт не так, нужно срочно делать ремонт, чтобы не пришлось полностью всё менять.









Шаг 2

Как понять, что компрессор неисправен?

Неисправности компрессора могут быть обнаружены интуитивно. Понять это можно по следующим признакам:

• Поднялась температура в камере холодильника
• Безостановочная работа компрессора
• Частое перегревание компрессора
• При работе устройство не нагревается
• Работа холодильника сопровождается вибрацией, или же слышны звуки, схожие со щелчками – это говорит о том, что реле включает компрессор, но он не срабатывает







Шаг 3

Холодильник является важным бытовым предметом. В техническом плане он имеет сложную конструкцию и из-за этого может ломаться в самый неподходящий момент для владельца. Чаще всего проблемы связаны именно с работой компрессора. Какие могут быть причины поломки и как их устранить?









Шаг 4

Холодильник стал работать громче обычного

Если это так, нужно проверить состояние подвески кожуха компрессора, отрегулировав болты подвески. Если кожух опирается на 2 — 3 пружины, то нужно установить болты так, чтобы оставалось место между болтом и опорой размеров 8 — 10 мм. Также бывает ситуация, когда кожух опирается на все 4 пружины, в таком случае нужно отрегулировать его вертикально, переместив скобы и пружины. Бывают  холодильники, с компрессором внутри которого имеется подвеска, с такими холодильниками справиться самостоятельно не получится, потребуется вызывать мастера.











Шаг 5

Превышен расход электричества

Это может быть вызвано тем, что холодильник близко  расположен к отопительным приборам, например кухонной плите. Если эта проблема у вас не наблюдается, то дело в компрессоре холодильника.







Шаг 6

Неполадки появляются из-за:

а) виткового замыкания в проводе;
б) торможения трущихся деталей мотора;
в) высокой мощности компрессора.

Исправить это может только качественный мастер. Специалист должен провести анализ и найти причину поломки. Нужно только отвести прибор в технический сервис.







Шаг 7

Отсутствует охлаждение

Причиной этому может быть следующее:

—  утечка фреона из камеры

— засор цеолитового патрона

— сбой в компрессоре

В этом случае попробуйте включить компрессор и прощупать нагнетательную трубку. Фреон не испаряется из системы, если трубка на месте.









Шаг 8

Затем осмотрите цеолитовый патрон. Если он грязный или засорился, то охлаждаться не будет. Также можно прислушаться к работе испарителя. Если звук такой, как при отдаче масло-воздушной смеси, значит, произошла утечка фреона. Если шумы отсутствуют, причина поломки точно в компрессоре. Необходимо вызвать специалиста.









Шаг 9

Как понять, что компрессор вышел из строя?

Процесс охлаждения в холодильнике сложен. Разработчики дают длительную гарантию, потому что уверены в своём продукте. В новых моделях есть самозащита от самых частых нарушений работы.

Компрессор — очень надёжный прибор. Однако он повреждается из-за резких перепадов электричества, неправильной эксплуатации, близкого расположения к отопительному прибору, неправильной транспортировке или самовольного ремонта.









Шаг 10

Как поступить в ситуации, когда холодильник не работает?

Правильнее всего — сразу вызвать мастера.

Он без труда проведет диагностику и выявит неисправность.

Если вы решили самостоятельно заняться ремонтом, то стоит идти от простого к сложному. Нужно отметить, что причиной поломки не всегда является компрессор. Прежде всего нужно проверить термодатчики, если сломался компрессор, то этот прибор уже не будет исправно работать. Также надо проверить пусковое реле. В этом нелегком деле вам понадобятся инструменты, без них никак. Если разбираете какие-либо детали, запоминайте последовательность, чтобы без труда собрать обратно. Самым надежным вариантом будет сфотографировать этот процесс.









Шаг 11

Как понять, что нужно заменить компрессор?

После самостоятельной диагностики всех деталей, поломка может быть не обнаружена. В таком случае есть смысл проверить сам компрессор.

Без знаний и опыта в области ремонта бытовых приборов лучше не рисковать, а сразу обратиться к мастеру. Есть вероятность, что после проверки двигатель компрессора не издает звуков, это означает, что он сгорел. В таком случае он подлежит только замене, отремонтировать его не получится.

Не старайтесь сэкономить, правильнее будет полностью доверить работу профессионалам.









Шаг 12

Итак, во сколько же обойдется ремонт компрессора? Точного ответа тут нет, так как цена варьируется в зависимости от стоимости на двигатель (при покупке оригинала или аналога), а так же сложности работы. Стоит обратить внимание, что чем раньше вы выявите поломку, тем больше сэкономите на ремонте.

Сложные поломки можно избежать, сразу обратившись к мастеру, после обнаружения проблемы.









Шаг 13

В обратной ситуации, когда холодильник долгое время работает неисправно, это может плохо сказаться и приведет к полной замене прибора. Поэтому стоит быть внимательным и обращать внимание на любые мелочи в работе холодильника.



Итак, подведем итоги:

Основные причины поломок компрессора холодильника состоят в следующем:

• неполадки с подвеской кожуха; витковое замыкание в проводе;
• засорение цеолитового патрона;
• утечка фреона из камеры;
• неисправность нагнетательной трубки;
• износ деталей компрессора;
• торможение из-за трущихся деталей двигателя.







Вам понадобиться:

• 1. Мотор (двигатель) обдува морозильной камеры холодильника Daewoo, Bosch, Siemens, Neff мотор (двигатель) обдува морозильной камеры холодильника Daewoo, Bosch, Siemens, Neff

  1805 р.

• 2. Температурный сенсор (термодатчик) холодильной камеры холодильника Samsung температурный сенсор (термодатчик) холодильной камеры холодильника Samsung

  550 р.

• 3. Пусковой конденсатор 6,3 мкф, 450 В пусковой конденсатор 6,3 мкф, 450 В

  195 р.

• 4. Пусковой конденсатор 35 мкф, 450 В пусковой конденсатор 35 мкф, 450 В

  625 р.

Воздушный компрессор высокого давления, использующий пару холодильных компрессоров

• по:
Тодд Харрисон

[Ed] из Ed’s Systems, также известного как [Aussie50], потребовалось некоторое время, чтобы продемонстрировать свой воздушный компрессор Франкенштейна высокого давления, который он собрал из двух холодильных компрессоров. Два компрессора Danfoss SC15 могут создавать давление до 400 фунтов на квадратный дюйм и могут работать весь день при давлении 300 фунтов на квадратный дюйм без перегрева. Двойные блоки могут быстро набрать давление, учитывая небольшой «бак» аккумулятора, но высокая CFM не является целью этой сборки. [Эд] использует систему для уничтожения некоторых ЖК-панелей свинцом, шарикоподшипниками и другими высокоскоростными снарядами, выпущенными из модифицированного пескоструйного пистолета. Немного воздуха под давлением 400 фунтов на квадратный дюйм — это все, что вам нужно для этой игрушки-терминатора.

Не думайте, что уничтожение расточительно; [Эд] стремится ремонтировать, перестраивать, повторно использовать, перепрофилировать и еще несколько R, прежде чем тщательно отделить и отсортировать все биты для переработки. Эта модификация включала в себя множество утилизированного оборудования от старых демонтажных работ, таких как шланги высокого давления, соединители, аккумулятор и реле отключения давления.

Сначала кажется странным видеть что-то, разработанное для хладагента R22, которое так хорошо сжимает воздух. Преобразование холодильных систем в обслуживание воздушных компрессоров — это то, чем [Эд] занимается уже долгое время. В старых видеороликах «Ошибка и успех» [Эд] показывает все тонкости создания бесшумных воздушных компрессоров с использованием резервуаров для хранения большей емкости. Будучи не новичок во всех вариантах бытовых и коммерческих систем охлаждения, [Эд] обеспечивает безопасную и безотказную работу домашних воздушных компрессоров в течение многих лет.

Не думайте, что это единственная загробная жизнь старых холодильных компрессоров, мы видели и их отстой. Вы получите еще несколько лакомых кусочков и сможете посмотреть видеообзор [Эда] о его самодельном компрессоре после перерыва.

Если создание собственного магазинного компрессора из бывших в употреблении холодильных систем не является достаточным стимулом, подумайте о снижении шума в цехе. Если вы использовали компрессоры для холодильников, они спроектированы так, чтобы работать очень тихо по сравнению с большинством стандартных воздушных компрессоров для магазинов. Бонус: даже если он выйдет из строя в этих условиях эксплуатации, вам будет все равно, если вы будете использовать выброшенное оборудование.

[Эд] делится множеством разборок и переделок машин, поэтому, если вы готовы к поездке, вы можете проверить его канал на YouTube «Aussie50».

Опубликовано в аппаратное обеспечение, с практическими рекомендациямиTagged воздушный компрессор, компрессор, самодельный, хладагент, охлаждение, холодильник

3 способа заглушить шумный компрессор холодильника

28 октября 2021 г.

Холодильники работают круглосуточно, чтобы продукты и напитки оставались холодными. Этот прибор живет в самом сердце вашего дома, поэтому есть вероятность, что вы будете слышать, как работает компрессор в течение дня. Это может раздражать, когда вы пытаетесь работать, проводить время с семьей или рано ложиться спать. Однако есть несколько хитростей, которые могут исправить ситуацию.

Что такое компрессор холодильника и почему он шумный?

Компрессор вашего холодильника отвечает за циркуляцию потока хладагента. Насадка увеличивает давление вокруг жидкого хладагента, чтобы он мог достигать всех частей системы. Компрессор холодильника запустится, когда температура внутри превысит выбранные настройки.

Компрессоры издают шум, поскольку узлы состоят из двигателя и насоса. Если ваш холодильник внезапно начинает громко работать, возможно, проблема связана с вентилятором конденсатора или двигателем испарителя. Лучше всего нанять профессионала для осмотра вашего холодильника, так как может потребоваться ремонт.

Как утихомирить шумный компрессор холодильника

Если вы знаете, что ваш холодильник находится в рабочем состоянии, вот как можно утихомирить шумный компрессор холодильника:

1. Выровняйте холодильник

Один из наиболее распространенных источников шума холодильника – неравномерный. ноги. Помимо звукоизоляционных обработок, от громких звуков поможет регулировка основания холодильника. Если нижние поверхности приподняты над полом, это уменьшит вибрацию на кухне. Вы также можете положить коврик под холодильник, чтобы не было шума.

2. Звукоизоляция зоны вокруг холодильника

Акустическая обработка стен вокруг холодильника может снизить его шум в больших и малых помещениях. Независимо от того, помещается ли ваш холодильник в нишу или прислоняется к столешнице, звукоизоляционные материалы, такие как материалы Echo Absorber™ Acoustic Cotton, могут иметь огромное значение.

Акустический хлопок Echo Absorber™ от Soundproof Cow можно обрезать до нужного размера для различных целей. Эти решения поглощают низкие, средние и высокие частоты, давая вам душевное спокойствие, и вы можете удалить 80% переработанных хлопковых материалов по мере необходимости. Продукты Echo Absorber™ идеально подходят для холодильников, поскольку они противостоят росту плесени, грибка и грибков.

3. Повесьте временный звуковой барьер

Хотите посмотреть фильм или отправиться в домашний офис? Временные звукоизоляционные барьеры дают вам возможность звукоизолировать помещения в зависимости от обстоятельств. Когда шумный компрессор холодильника создает проблемы для вашей повседневной жизни, акустические одеяла Soundproof Cow’s Quiet Barrier™ помогут вам в этом. Положите одеяла перед дверными проемами или вдоль пола, чтобы уменьшить звук компрессора из одной комнаты в другую.

Наши звуковые барьеры доступны в различных размерах, включая 2 фута на 4 фута и 4 фута на 8 футов. Эти акустические решения отлично подходят для сдаваемых в аренду квартир, где вы не можете заменить изоляцию или напольное покрытие во всем здании.
