Как измерить большую емкость конденсатора. Как измерить емкость конденсатора: методы проверки мультиметром и осциллографом

Как правильно измерить емкость конденсатора мультиметром. Какие способы проверки конденсаторов существуют. Как определить исправность конденсатора с помощью осциллографа. На что обратить внимание при измерении емкости электролитических конденсаторов.

Содержание

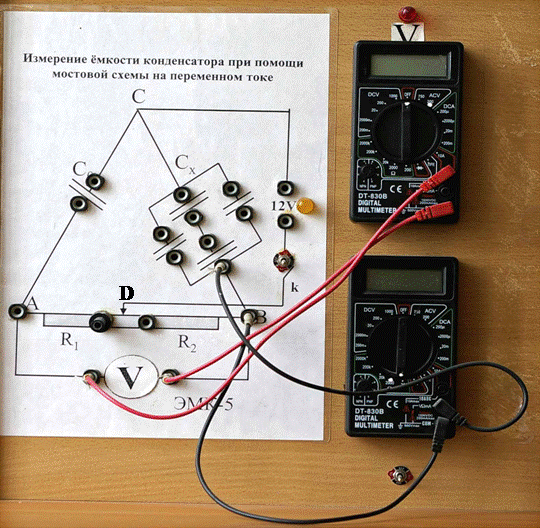

Основные методы измерения емкости конденсаторов

Емкость является ключевым параметром любого конденсатора, определяющим его способность накапливать электрический заряд. Существует несколько способов измерения емкости:

С помощью мультиметра со встроенной функцией измерения емкости
Косвенным методом через измерение сопротивления
С использованием осциллографа

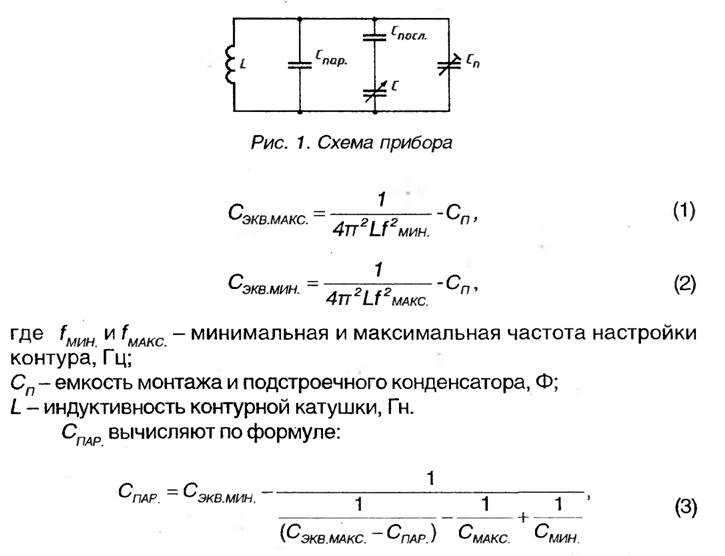

Специализированными приборами — измерителями RLC

Выбор метода зависит от имеющегося оборудования, требуемой точности и типа проверяемого конденсатора. Рассмотрим основные способы подробнее.

Измерение емкости мультиметром

Современные цифровые мультиметры часто имеют встроенную функцию измерения емкости. Это самый простой и быстрый способ проверки конденсаторов.

Порядок измерения:

Полностью разрядите конденсатор, замкнув его выводы.
Установите мультиметр в режим измерения емкости (обычно обозначается значком конденсатора).
Подключите щупы к выводам конденсатора, соблюдая полярность для электролитических конденсаторов.
Считайте показания с дисплея прибора.

Большинство мультиметров позволяют измерять емкость в диапазоне от пикофарад до сотен микрофарад. Для более точных измерений лучше использовать специализированные приборы.

Проверка конденсатора через измерение сопротивления

Если мультиметр не имеет функции измерения емкости, можно воспользоваться косвенным методом через измерение сопротивления. Этот способ основан на процессе зарядки конденсатора.

Порядок проверки:

Разрядите конденсатор.
Переведите мультиметр в режим измерения сопротивления на максимальном пределе.
Подключите щупы к выводам конденсатора.
Наблюдайте за изменением показаний.

У исправного конденсатора сопротивление будет постепенно увеличиваться по мере его зарядки. У неисправного сопротивление останется низким или бесконечно большим.

Измерение емкости с помощью осциллографа

Осциллограф позволяет визуально наблюдать процесс зарядки конденсатора и на основе этого рассчитывать его емкость. Этот метод дает возможность более детально исследовать характеристики конденсатора.

Схема измерения:

Подключите конденсатор последовательно с резистором известного номинала.
Подайте на схему прямоугольный сигнал с генератора.
Подключите осциллограф параллельно конденсатору.
Наблюдайте форму сигнала на экране осциллографа.

По времени зарядки конденсатора до определенного уровня напряжения можно рассчитать его емкость, зная номинал резистора.

Особенности измерения емкости электролитических конденсаторов

При проверке электролитических конденсаторов следует учитывать ряд нюансов:

Обязательно соблюдайте полярность подключения.
Показания могут немного «плавать» из-за процессов внутри электролита.
Емкость может постепенно уменьшаться при длительном измерении.
Старые конденсаторы могут иметь значительное отклонение от номинала.

Небольшое снижение емкости (до 10-15%) при измерении является нормальным для электролитических конденсаторов и не свидетельствует об их неисправности.

Как определить неисправность конденсатора по результатам измерений

Основные признаки неисправности конденсатора при измерении:

Значительное отклонение емкости от номинала (более 20-30%).
Нулевая или очень низкая емкость.
Большой ток утечки (низкое сопротивление изоляции).
Нестабильные показания, сильные колебания емкости.
Отсутствие процесса зарядки при измерении сопротивления.

При обнаружении таких признаков конденсатор следует заменить. Однако окончательный вывод о работоспособности лучше делать после проверки конденсатора в реальной схеме.

как проверить конденсатор, измерение его емкости мультиметром

Как проверить конденсатор мультиметром
Проверка конденсатора мультиметром
Как проверить конденсатор с помощью приборов
Проверяем конденсатор мультиметром в режиме омметра
Как проверить емкость конденсатора
Как проверить конденсатор при помощи прибора ESR-METR

Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора. Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.

Как проверить конденсатор мультиметром

Я рад снова видеть все вас на страницах сайта «Электрик в доме». Сегодня мы познакомимся и изучим одну из самых используемых деталей в электронике – конденсатор. История создания первого конденсатора относит нас назад в 1745 год («лейденская банка»).

В наше время, в век технологий нас со всех сторон окружает электротехнические машины и оборудование. Вы конечно хорошо знакомы с конденсатором и если не сталкивались технически, то слышали о нем однозначно.

Вот почему, в случае неисправности оборудования, первым делом необходимо обратить ваше внимание на работоспособность в схеме конденсаторов. И сделать это можно только при помощи электронного прибора, так как визуально определить состояние невозможно, если нет внешних повреждений.

Для этих целей и предназначен недорогой прибор мультиметр, выполняющий многие функции. Об одной из них — проверки сопротивления, я уже знакомил вас в своей предыдущей статье. Этот же материал предназначен для изучения методики проверки конденсатора мультиметром.

С этой проблемой ко мне обратился один из моих подписчиков. Следуя уже своей традиции, я как всегда, буду излагать материал просто и доступно для легко понимания всем желающим.

Проверка конденсатора мультиметром

Для лучшего усвоения материала, начнем с небольшой теории:

Устройство и принцип работы мультиметра;
Виды и особенности конденсаторов.

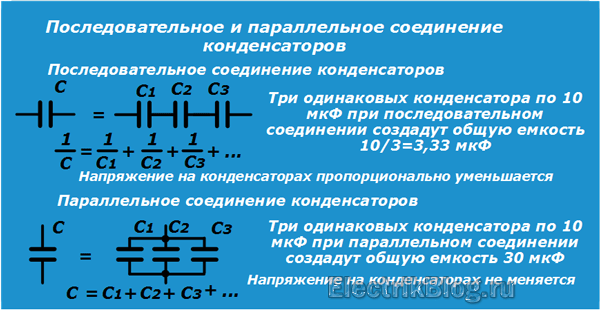

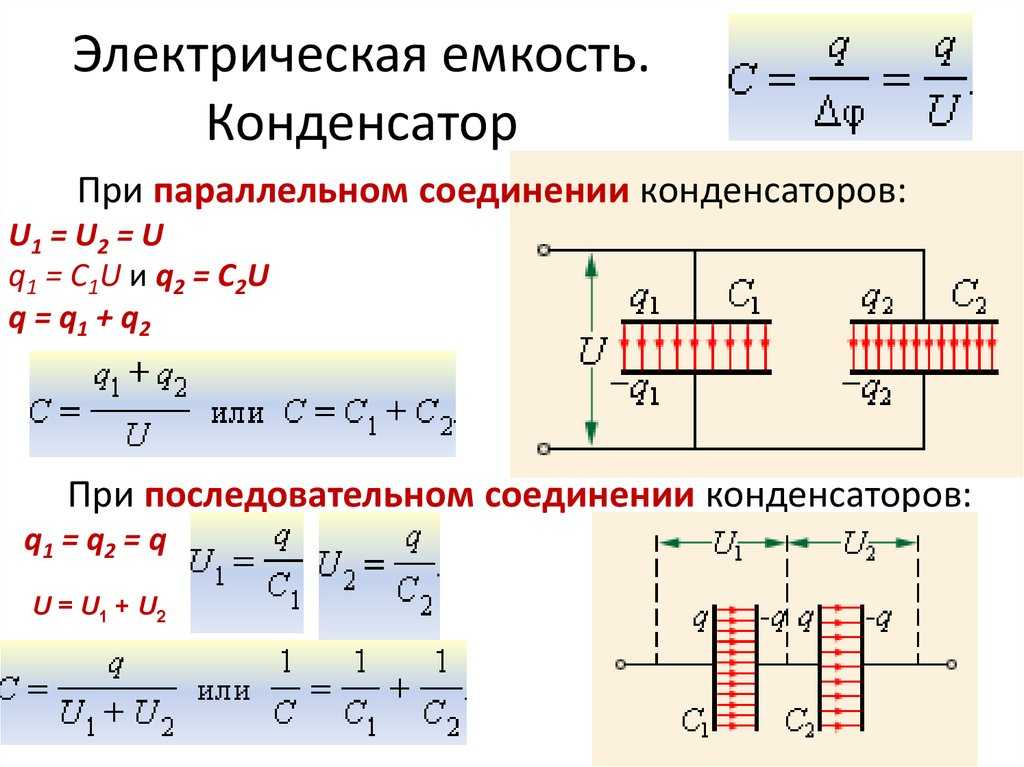

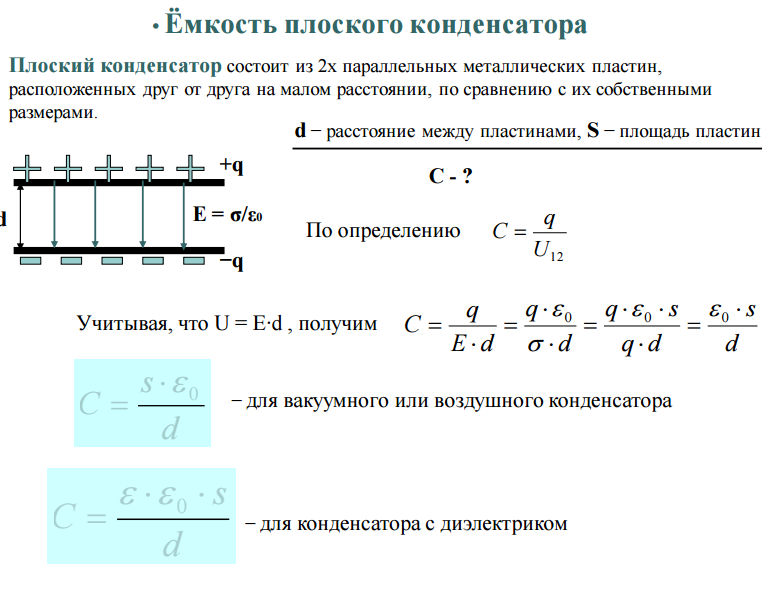

Устройство (прибор) предназначенное для накопления электрического заряда – это основное определение конденсатора. Конструктивно он состоит из определенного корпуса, внутри которого расположены две параллельные металлические пластины. Между пластинами установлена прокладка (диэлектрик). Площадь пластин напрямую влияет на величину электрического заряда. Чем больше площадь пластин, тем больше величина накопленного заряда.

Конденсаторы могут быть двух видов: полярными и неполярными.

Конденсаторы полярные.

Определить какой вид конденсаторов достаточно не сложно, уже название вам дает подсказку, что «полярные» должны иметь полярность, то есть иметь (+ плюс) и (- минус). Их подключение в электросхему строго регламентировано в соответствие полярности. Плюс подключается к плюсу, минус к минусу. При нарушении этого правила — конденсатор не будет работать, а вместе с ним и вся схема.

Все полярные конденсаторы заполнены электролитом (твердым или жидким), поэтому их классифицируют как электролитические. Их физические параметры (емкость) находится в следующих параметрах 0.1 ÷ 100000 мкФ.

Конденсаторы неполярные

Неполярные конденсаторы, как вы уже поняли, не имеют полярности и не требуют строгого соблюдения условий подключений. У них нет ни плюса, ни минуса. Роль диэлектрика у них могут выполнять: бумага, стекло, керамика и слюда. Их физические параметры (емкость) незначительна и находится в следующем диапазоне (от нескольких микрофарад до нескольких пикофарад).

Забегая вперед, сразу хочу ответить на ваши вопросы, зачем нам с вами необходимо знать эти технические тонкости. Это очень важно, так как к каждому типу конденсаторов применима своя методика проверки мультиметром. И пред началом проверки, мы должны первым делом, установить тип конденсатора. Это очень важный момент. Прошу вас обратить на это внимание!

Как проверить конденсатор с помощью приборов

Любую проверку конденсаторов необходимо начинать с внешнего осмотра, на наличие внешних признаков повреждений корпуса (трещин, вздутия). Достаточно часто происходит повреждение электролита, что приводит к повышению давления на внутреннюю поверхность оболочки и последующее ее вздутие.

После того как визуальный осмотр окончен и мы не установили внешних повреждений конденсатора, необходимо продолжить проверку специальным прибором, в нашем случае мультиметром. Этот простейший прибор поможет нам установить емкость конденсатора и обрывы внутри.

Перед проверкой незабываем, установить тип конденсатора, более подробно об этом написано выше. Продолжаем процесс проверки с соблюдением полярности, для этого подключаем плюсовой щуп к плюсовому контакту конденсатора и соответственно минусовой щуп к контакту минус.

Проверяя неполярный конденсатор, подключение мультиметра проводим произвольно без соблюдения правила полярности. Единственное, что здесь необходимо выполнить, это выставить переключатель мультиметра на отметку 2 Мом. Это важно, так как при меньшем значении дисплей прибора отобразит — «1» (единицу), что укажет на неисправность конденсатора.

Проверяем конденсатор мультиметром в режиме омметра

Для примера мы свами выполним проверку четырех конденсаторов: два полярных (диэлектрических) и два неполярных (керамических).

Но перед проверкой мы должны обязательно разрядить конденсатор, при этом достаточно замкнуть его контакты при помощи любого металла.

Для того чтобы перейти в режим (омметра) сопротивления, мы перемещаем переключатель в группу измерения сопротивления, для того чтобы установить наличие обрыва или короткого замыкания.

Итак, первым делом проверим полярные кондиционеры (5.6 мкФ и 3.3 мкФ), установленных ранее у неработающих энергосберегающих лампочек

Разряжаем конденсаторы путем замыкания их контактов обычной отверткой. Вы можете использовать, удобный для вас, любой другой металлический предмет. Главное чтобы к нему плотно прилегали контакты. Это позволит нам получить точные показания прибора.

Следующим шагом выставляем переключатель на шкалу 2 МОм и соединяем контакты конденсатора и щупы прибора. Далее наблюдаем на дисплее быстро увиливающие параметры сопротивления.

Вы спросите меня, в чем дело и почему на дисплее мы наблюдаем «плавающие показатели» сопротивления? Это объяснить довольно просто, поскольку питание прибора (батарейка) имеет постоянное напряжение и за счет этого происходит зарядка конденсатора.

С течением времени конденсатор все больше и больше накапливает заряд (заряжается), тем самым увеличивая сопротивление. Емкость конденсатора влияет на скорость зарядки. Как только конденсатор получит полную зарядку, значение его сопротивления будет соответствовать значению бесконечности, а мультиметр на дисплее покажет «1». Это параметры рабочего конденсатора.

Нет возможности показать картинку на фотографии. Так для следующего экземпляра емкостью 5.6 мкФ, показатели сопротивления начинаются с 200 кОм и плавно возрастают до тех пор, пока не преодолеют показатель 2 МОм. Эта процедура не занимает более -10 сек.

Для следующего конденсатора емкостью 3.3 мкФ происходит все аналогично, но время процесса занимает менее — 5 сек.

Проверить следующую пару неполярных конденсаторов можно точно также по аналогии с предыдущими конденсаторами. Соединяем щупы прибора и контакты, следим за состоянием сопротивления на дисплее прибора.

Рассмотрим первый «150nК». Вначале его сопротивление несколько снизится примерно до 900 кОм, затем следует его плавное увеличение до определенной отметки. Время процесса занимает — 30 сек.

При этом на мультиметре модели МБГО переключатель устанавливаем на шкалу 20 МОм (сопротивление приличное, очень быстро идет зарядка)

Процедура классическая, снимаем заряд при помощи замыкания контактов отверткой:

Смотрим на дисплей, отслеживая показатели сопротивления:

Делаем вывод, что в результате проверки все представленные конденсаторы исправны.

Как проверить емкость конденсатора

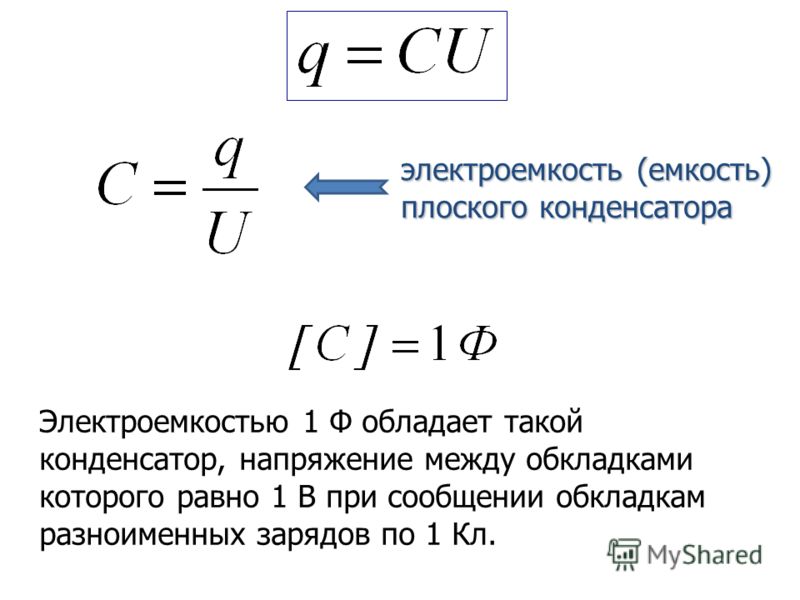

Главный показатель, основная характеристика всех конденсаторов — это «емкость». Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.

Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?

В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)

Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:

Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы -CX+. (не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями.

Продолжаем проверку конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.

Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ. Вы это можете увидеть на фото. Параметры точно соответствуют параметрам заявленным производителем.

Запомните, если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.

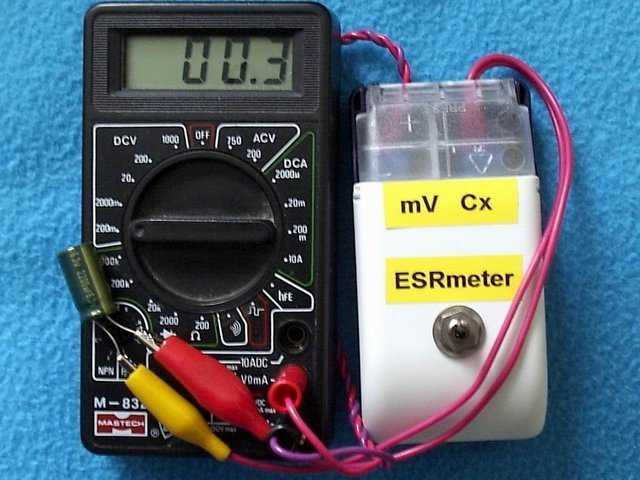

Как проверить конденсатор при помощи прибора ESR-METR

Недавно я приобрел ESR-METR и я решил выполнить им ту же самую проверку.

Методика проверки очень проста. Прибор необходимо откалибровать, в моем случае в комплекте идет специальная перемычка, при помощи которой замыкается нужная группа контактов на колодке 1-4. Нажимаем кнопку и прибор автоматический калибруется, сообщив нам об этом на своем экране. После калибровки не забываем разрядить конденсатор и подключаем его к нужным нам разъемам. и производим измерение.

Каждый конденсатор обладает и паразитными свойствами, например сопротивлением. Из фото видно, что емкость конденсатора соответствует заявленным характеристикам, а также присутствует паразитное последовательное сопротивление номиналом 1.2 Ом, из за этого потери на данном конденсаторе составляют 0,5%.

В нашем случает этот показатель великоват, что говорит о высыхании конденсатора, устанавливать его в схему не рекомендуется.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

Как проверить конденсатор мультиметром — инструкция 2022

В статье мы расскажем, как проверить работоспособность конденсатора, измерить его емкость и сопротивление между двумя выводами. Ответим на самые частые вопросы и предостережем от проблем с неправильным эксплуатированием конденсаторов.

Порядок проверки ↓
Проверка на пробой ↓
Измерение сопротивления конденсатора мултьтиметром ↓
Проверка на ёмкость ↓
Возможные причины выхода из строя ↓
Подробнее про мультиметр ↓
Аналоговый ↓
Цифровой ↓

Что сделать перед проверкой:

С самого начала, тестирующий элемент нужно выпаять из платы, в том случае, если он там находится.
После этого, конденсатор разряжают – нужно его выходящие контакты замкнуть токопроводящим материалом (подойдёт простой металлический пинцет) или подключить к его выводам сопротивление 5-10 кОм для плавной разрядки, если он имеет большую ёмкость (высоковольтный).
Не рекомендуется при этом прикасаться руками к выходным контактам элемента в целях личной безопасности. Всё это делается для того, чтобы не вышел из строя сам измерительный прибор, потому как на обкладках измеряемой детали может быть достаточно высокое напряжение.

Порядок проверки

Касание контактов щупами

Мультиметр может выявить такие причины неисправности, как пробой, влекущее за собой разрушение диэлектрика, разделяющего пластины, и ток идёт напрямую, при этом, сам конденсатор, по сути, становится простым проводником. Либо делает это частично, теряя свою ёмкость, становясь дополнительно активным сопротивлением в электрической цепи.

Сам конденсатор в силу своего принципа работы пропускает только переменный ток, а постоянный ни в коем случае, поэтому его сопротивление, замеряемое между выводами, достаточно большое и ограничивается очень малым током утечки через диэлектрик, разделяющий его рабочие пластины, накапливающие в себе заряд.

В неполярных конденсаторах, роль диэлектрика которых играет слюда, керамика, бумага, стекло, воздух ток утечки бесконечно мал, а сопротивление очень большое и при его измерении между выводами цифровым мультиметром прибор покажет бесконечность в виде 1 на цифровом табло. Поэтому, в случае пробоя, его сопротивление, замеряемое на выводах, составляет довольно малую величину — до нескольких десятков Ом.

Проверка на пробой

Цифровой мультиметр переводим в режим измерения сопротивления, устанавливая его в самый высокий из возможных пределов.
После, подключаем измерительные щупы прибора к оголённым выводам тестируемого элемента.
Если он рабочий, то на дисплее мультиметра будет только знак бесконечности – 1. Это показатель того, что внутреннее сопротивление (сопротивление утечки) свыше 2 Мом. Поэтому пробоя нет и, возможно, проверяемый элемент исправен. В противном случае пробой очевиден. Вследствие чего требуется замена его аналогичным или с более большей ёмкостью, с номинальным напряжением не ниже оригинала.
При проверке нельзя прикасаться руками за оголенные выводы конденсатора или измерительных щупов прибора, потому как будет измерено сопротивление вашего тела, а не измеряемого элемента. Оно будет гораздо меньше, следовательно, результат будет ошибочным.

Измерение сопротивления конденсатора мултьтиметром

Полярные электролитические конденсаторы имеют некоторые особенности при замере их внутреннего сопротивления:

Оно обычно не менее 100 кОм. При качественном изготовлении, сопротивление утечки у них может быть не менее 1 мОм. Как и упоминалось выше, перед проверкой измеряемый элемент должен быть полностью разряжен. Как это делается, описано выше.
При замере сопротивления предел измерения на мультиметре устанавливается более 100 кОм. После, соблюдая полярность подключения щупов, производим замер. В силу своей сравнительно большой ёмкости, при проверке будет происходить зарядка конденсатора в течение малого количества времени. Процесс зарядки будет протекать с одновременным возрастанием сопротивления, выведенным на дисплей прибора, после окончания, которого замеряемая величина прекратит свой рост и будет иметь фиксированное и окончательное значение.
Если показатель не более 100 кОм, то с большей долей вероятности это показатель того, что конденсатор рабочий.

При проверке стрелочным мультиметром всё делается аналогичным способом:

Подготавливается конденсатор (фиксируется и разряжается).
Выставляется измеряемый параметр (сопротивление не менее максимального предела).
Делается замер, в некоторых случаях соблюдая полярность.
Фиксируется результат и сравнивается с рабочими значениями.

Особенность измерения этим способом сопротивления в том, что когда он заряжается сам параметр также пропорционально растёт и соответственно стрелочный прибор, указывающий само значение сопротивления, двигается от нулевой отметки до окончательной фиксированной.

Можно было визуально по времени перемещения стрелки оценивать ёмкость измеряемого элемента. Тем самым, чем дольше стрелка шла до конечного значения, тем больше ёмкость конденсатора и наоборот.

Значение внутреннего сопротивления конденсатора является не основным показателем его работоспособности, поэтому серьёзным аргументом может служить только замеренная мультиметром ёмкость.

Проверка на ёмкость

Изменение ёмкости конденсаторов легко обнаружить при её замере мультиметром, имеющий такой режим измерения.

Замер происходит следующим образом:

Измерительные щупы подключаются к разъёмам для измерения ёмкости (условное обозначение Cx) с соблюдением их (щупов) полярности. Обязательна полная разрядка конденсатора перед измерением этого параметра.
Затем, рабочие поверхности щупов присоединяются к выводам измеряемого элемента, также соблюдая полярность в случае снятия показаний с полярного типа измеряемого элемента.
При показании мультиметра равным 0 или значительно отличающимся по значению от указанных на конденсаторе, последний считать не рабочим и требующим замены.

Возможные причины выхода из строя

Несоблюдение основных параметров эксплуатации, таких как:

Номинальное напряжение. При увеличении номинального напряжения, на нём возникает пробой в силу электротехнических характеристик диэлектрика, изолирующего пластины конденсатора.
Расчётная ёмкость. Несоответствие ёмкости (ниже расчётной) влечёт за собой завышение номинального напряжения на рассматриваемом элементе, поэтому при его замене, если нет аналога, ставится элемент с большей ёмкостью.
Полярность в некоторых случаях. Полярность является обязательным параметром электролитических и танталовых конденсаторов в силу особенности конструкции.

Рабочая температура зависит от соблюдения вышеописанных параметров напрямую. Исключением является старение, возникающее у электролитического типа, и расположения элемента на печатной плате, вследствие которого его рабочая температура может быть выше критической вследствие размещённых рядом других единиц электрической цепи, имеющих более высокий температурный режим.

Это причина выхода из строя оксиднополупроводникового элемента, так как он уже сам по себе представляет собой взрывчатку: там есть тантал, который является горючим и окислитель двуокись марганца.

Каждый компонент — это порошок и всё это смешано воедино. Не гремучая ли смесь? Именно поэтому повышение температуры из-за пробоя или несоблюдения полярности может привести к взрыву, способного вывести из строя не только соседние элементы, но и плату полностью.

Подробнее про мультиметр

Это компактный прибор, позволяющий делать замеры основных параметров как электрической цепи, так и отдельных его элементов для тестирования и выявления неисправностей.

Существуют 2 типа:

Аналоговый

Состоит из следующих элементов:

Стрелочного магнитоэлектрического индикатора.
Добавочных резисторов для снятия показаний напряжения,
Шунтов для измерения тока.

Цифровой

Более сложный и точный прибор (наиболее распространены мультиметры с точностью 1%), состоящий из набора микросхем и цифрового индикатора, который бывает в основном жидкокристаллическим.

Некоторые из замеряемых мультиметром характеристик:

Напряжение (переменного и постоянного тока).
Сила тока (переменного и постоянного).
Сопротивление (со звуковым сигналом, если оно менее 50 Ом).
Ёмкость.
Проверка полупроводников на целостность и полярность.
Температура.

Статья была полезна?

5,00 (оценок: 4)

Измерение емкости с помощью осциллографа

Электролитические конденсаторы известны своей ужасной точностью. Просто прочитать значение на упаковке часто недостаточно, чтобы узнать их истинную емкость. В этом блоге я покажу, как измерить реальную стоимость с помощью осциллографа.

Чтобы определить емкость, мы измерим время, в течение которого она заряжается до определенного напряжения. Используя простую схему, в которой конденсатор соединен последовательно с резистором, мы можем медленно заряжать конденсатор и измерять напряжение на нем с помощью осциллографа. Эта схема также называется RC-цепью.

Когда мы подаем напряжение на V _в, конденсатор будет заряжаться, а когда мы тянем V _в на землю, он немедленно разряжается. Для этого можно использовать блочный генератор волновой функции, который будет колебаться между 0 и 5 В на определенной частоте. Таким образом, мы можем заряжать и разряжать конденсатор с заданной скоростью. Чтобы рассчитать эту скорость, мы можем просто перемножить номиналы конденсатора и резистора. В моем случае это 100 мкФ и 220 Ом. Произведением этого будет так называемая константа RC. За R * C секунд конденсатор зарядится до 63,2% своего полного потенциала. Однако конденсатор почти полностью заряжен при 5 * RC. Поэтому, когда мы умножаем 0,000100 Ф * 220 Ом, мы получаем 22 мс. Чтобы определить время, когда конденсатор будет полностью заряжен, умножаем 5 * 22 мс. Это дает нам 0,11 секунды. Чтобы рассчитать частоту нашей блок-волны, мы можем взять обратную ей величину. 1/0,11 тогда даст 90,09 Гц. Это число необходимо разделить на 2, так как блок-волна падает с 5 В до 0 В после половины своего цикла.

Принимая во внимание допустимую погрешность, блок-волна частотой 4 Гц должна полностью заряжать и разряжать наш конденсатор.

Завершая наши расчеты, мы ожидаем, что напряжение нашего конденсатора будет 3,16 В (63,2% от 5 В) через 22 мс. Но будет ли это так?

Для построения схемы я соединил выходы функционального генератора через резистор и конденсатор. Измеряем прицелом только поперек конденсатора.

Это показывает следующий вывод на осциллографе. Мы устанавливаем горизонтальные курсоры в диапазоне 3,16 В, а вертикальные курсоры — в начале формы сигнала и там, где кривая пересекает отметку 3,16 В.

Считываем 25 мс (BX-AX). Это немного больше, чем мы рассчитали выше. Чтобы быть более точным, я также измерил значение резистора, так как он имел допуск 5%. Номинал резистора 217,4 Ом.

Принимая во внимание измеренное значение резистора и время RC, которое зарядило конденсатор до 63,2%, мы можем рассчитать истинную емкость.

Когда мы заполним значения для производной формулы C = t / R. C = 0,025 / 217,4 = 0,000115 Ф, что составляет 115 мкФ.

Погрешность изготовления нашего конденсатора составляет 15%, что действительно можно назвать ужасным.

Тем, кому интересно, почему постоянная времени RC составляет 63,2%, я рекомендую прочитать это руководство.

Категория

конденсатор – убывающая мера емкости

спросил 4 года 9 месяцев назад

Изменено 4 года, 9 месяцев назад

Просмотрено 673 раза

\$\начало группы\$

Я вытащил горсть электролитических конденсаторов из платы и проверил их емкость на мультиметре. Число не было стабильным, но оно также не усреднялось относительно какого-то центрального значения, а скорее неуклонно уменьшалось. Я не измерял его слишком долго, так как монотонное уменьшение составляло всего около процента от исходного значения. Это нормально? Это говорит о неисправном конденсаторе? Я включил кучу соответствующих данных ниже, расписание, соответствующий сюжет, а также первое и последнее изображение, которое я снял на свой телефон.

4700 мкФ номинальное значение

 Время Время [с] Емкость [мкФ] %Уменьшение
8:31:21 00,00 4496 0,000 %
8:31:47 26,00 4443 -1,179 %
8:31:59 38,00 4440 -1,246 %
8:32:09 48,00 4438 -1,290 %
8:32:15 54,00 4436 -1,335 %
8:32:20 59,00 4435 -1,357 %

конденсатор
электролитический конденсатор

\$\конечная группа\$

\$\начало группы\$

Электролитические конденсаторы имеют электролит, аналогичный перезаряжаемой батарее, но предназначенный для мгновенной зарядки и разрядки. При тестировании больших значений с помощью цифрового вольтметра именно цифровой вольтметр подает ток, поэтому показания изменяются на небольшую величину по мере зарядки.

Как и батареи, конденсаторы стареют в том смысле, что электролит разрушается в микроскопическом масштабе, который со временем расширяется. Чтобы сохранить срок годности дорогостоящих конденсаторов, рекомендуется заряжать их каждые десять лет или около того. В течение короткого времени ток утечки немного высок, но хороший конденсатор со временем восстанавливается и имеет гораздо меньшую утечку.

Вы можете найти очень старые конденсаторы, которые не будут удерживать заряд в течение ожидаемого времени. Электролит испортился на больших площадях, в основном превратившись в соли металлов, что привело к короткому замыканию любого заряда.

Вы можете найти очень старые конденсаторы, стоимость которых в несколько раз меньше их первоначальной стоимости. Это происходит из-за окисления проводника (обычно пленочного) и усугубляется, если на конденсатор постоянно подается высокое переменное или постоянное напряжение в течение месяцев или лет без перерыва.

Основные методы измерения емкости конденсаторов
