Характеристики Datasheet Xlamp XM-L и XM-L2 Cree сравнение
Наконец-то дошли руки до светодиодов CREE. Было получено задание на тестирование светодиодов семейства Xlamp XM-L и XM-L2 Cree. Материал большой, так как светодиодов этого семейства многовато, то решил остановиться на двух экземплярах — нейтральный белый U2. Поэтому кто не желает читать много букв – следует пройти сразу в конец статьи и посмотреть каким образом светит каждый из тестируемых образцов семейства CREE XM-L и XM-L2. Ну а для тех, кто хочет посмотреть на характеристики CREE придется набраться терпения. Перевел основные характеристики Datasheet CREE XM-L и XM-L2на русский язык. Возможно, кому-то и пригодится.
[contents]
Не исключаю некоторых ошибочных моментов, поэтому прошу отнестись к этому снисходительно и указать на спорные моменты в комментариях. Такие вопросы будут изучаться и по мере установления истины исправляться.
Технические характеристики светодиодов Xlamp CREE XM-L
Технические характеристики Xlamp CREE XM-L предполагают уникальное сочетание высокой эффективности при большом токе и маленьком размере чипа.
Мы можем получить порядка 1000 люмен с эффективностью более 100 Лм / Вт при 3А и размерах 5мм*5мм. Если сравнивать с линейкой светодиодов XP-G, то они сильнее на 20 процентов.
Наиболее часто XM-L используют в проектировании основного освещения офисов и магазинов, крытой световой рекламе и освещении проезжей части ( в фонарях ).
Именно за счет уникальных характеристик, в частности высокой светоотдачи, можно существенно снизить стоимость всей осветительной конструкции, ведь нам понадобится меньшее количество светодиодов и можно экономить на оптике.
По цветовой характеристике можно разделять на теплые белые, холодные белые и нейтральные тона. А вот с цветопередачей тут не много хуже. В частности, от стандартной цветопередачи до CRI 90 выпускаются только теплые белые варианты. Нейтральный и холодный можно приобрести только со стандартным коэффициентом цветопередачи.
| CRI | Цветовая температура (К) | ||
| Теплый белый 2700-4000 | Нейтральный белый 3700-5000 | Холодный белый 5000-8300 | |
| Standart | + | + | + |
| Min 80 | + | ||
| Min 85 | + | ||
| Min 90 | + | ||
Основные характеристики Datasheet на русском Xlamp XM-L Cree
| Характеристики | Ед. изм | Минимальное | Стандартное | Максимальное |
| Тепловое сопротивление, переход к точке припоя (кристалл/подложка) | °C/W | 2,5 | ||
| Угол обзора (FWHM) | Град. | 125 | ||
| Температурный коэффициент напряжения | mV/°C | -2,1 | ||
| ESD выдерживаемое напряжение (HBM per Mil-Std-883D) | В | 8000 | ||
| Максимальный ток | мА | 3000 | ||
| Обратное напряжение | В | 5 | ||
| Прилагаемое напряжение (@ 700 mA) | В | 2,9 | 3,5 | |
| Прилагаемое напряжение (@ 1500 mA) | В | 3,1 | ||
| Прилагаемое напряжение (@ 3000 mA) | В | 3,35 | ||
| Возможная рабочая температура светодиода | °C | 150 |
Основные оптико-электронные характеристики Xlamp XM-L Cree LED
Не будем сильно вдаваться в дебри и посмотрим только самое главное из datasheet на Xlamp XM-L Cree LED.
Все переведено и дополнительных пояснений не потребуется. Все наглядно и просто.
Оптико-электронные характеристики Xlamp XM-L Cree
1 из 3
Для тех, кому этих данных покажется мало, могут смело идти на официальный сайт Cree и найти официальный файл в pdf. Но, как говорится, это для особо пытливых умов. Для всех остальных я уже все представил здесь).
Характеристики светоотдачи при тепловом переходе кристалла до 25 градусов. Flux Characteristics (TJ = 25 °C) XM-L
| Цвет | Цветовая температура, К | Мин.светоотдача при 700 мА | Рассчитанные данные светоотдачи (Лм) | Код | ||||
| Мин | Макс | Группа | Люмен | 1000мА | 1500мА | 2000мА | ||
| Холодный белый | 5000 | 8300 | Т5 | 260 | 360 | 511 | 643 | XMLAWT-00-0000-0000T5051 |
| Т6 | 280 | 388 | 551 | 692 | XMLAWT-00-0000-0000T6051 | |||
| U2 | 300 | 416 | 590 | 742 | XMLAWT-00-0000-0000U2051 | |||
| Нейтральный белый | 3700 | 5000 | Т4 | 240 | 332 | 472 | 593 | XMLAWT-00-0000-000LT40E4 |
| Т5 | 260 | 360 | 511 | 643 | XMLAWT-00-0000-000LT50E4 | |||
| 80 CRI белый | 2600 | 4300 | Т2 | 200 | 277 | 393 | 494 | XMLAWT-00-0000-000HT20E7 |
| Т3 | 220 | 305 | 433 | 544 | XMLAWT-00-0000-000HT30F7 | |||
| Теплый белый | 2600 | 3700 | Т2 | 200 | 277 | 393 | 494 | XMLAWT-00-0000-000HT20E7 |
| Т3 | 220 | 305 | 433 | 544 | XMLAWT-00-0000-000HT30F7 | |||
| 85-CRI белый | 2600 | 3200 | S4 | 164 | 227 | 323 | 406 | XMLAWT-00-0000-000PS40E7 |
| S5 | 172 | 238 | 338 | 425 | XMLAWT-00-0000-000PS50E7 | |||
| S6 | 182 | 252 | 358 | 450 | XMLAWT-00-0000-000PS60E7 | |||
| 90 CRI белый | 2600 | 3200 | S4 | 164 | 227 | 323 | 406 | XMLAWT-00-0000-000PS40E7 |
| S5 | 172 | 238 | 338 | 425 | XMLAWT-00-0000-000PS50E7 | |||
| S6 | 182 | 252 | 358 | 450 | XMLAWT-00-0000-000PS60E7 | |||
Кри оставляет за собой право изменения светового потока +- 7 процентов
Для холодного белого (5000К-8300К) CRI = 65
Для нейтрального белого (3700К-5000К) CRI = 75
Для теплого белого (2600К-3700К) CRI = 85
Минимальный CRI для 80-CRI White равен 80
Минимальный CRI для 85-CRI White равен 85
Минимальный CRI для 90-CRI White равен 90
Все расчетные данные по светоотдаче при токах 1000, 1500 или 3000мА приведены только для справки.
Никаких точных данных компания дать не может. По моему глубокому ощущению это все от того, что на таких токах не стоит «гонять» данные чипы. Яркость может и будет хорошая, но деградация наступит достаточно быстро, из-за чрезмерного нагрева. А использование больших радиаторов для таких чипов – нецелесообразно, так как будет увеличиваться конечная стоимость конструкции источника света.
Следующий образец, который мы с Вами рассмотрим — Xlamp XM-L2 Cree LED. Из названия понятно, что это усовершенствованный образец первого исполнения.
Основные технические характеристики Xlamp XM-L2 Cree LED datasheet на русском языке
| Характеристики | Ед.изм | Минимальное | Стандартное | Максимальное |
| Тепловое сопротивление,переход к точке припоя (кристалл/подложка) | °C/W | 2,5 | ||
| Угол обзора (FWHM) | Град. | 125 | ||
| Температурный коэффициент напряжения | mV/°C | -1,6 | ||
| ESD выдерживаемое напряжение (HBM per Mil-Std-883D) | В | 8000 | ||
| Максимальный ток | мА | 3000 | ||
| Обратное напряжение | В | 5 | ||
| Прилагаемое напряжение (@ 700 mA) | В | 2,85 | 3,15 | |
| Прилагаемое напряжение (@ 1500 mA) | В | 3,05 | ||
| Прилагаемое напряжение (@ 3000 mA) | В | 3,3 | ||
| Возможная рабочая температура светодиода | °C | 150 |
Основные оптико-электронные характеристики Xlamp XM-L2 Cree
Оптико-электронные характеристики XM-L2 Cree
1 из 3
Характеристики светоотдачи при тепловом переходе кристалла до 25 и до 85 градусов.
Flux Characteristics (TJ = 25 и 85 °C) datasheetДанная таблица позволит нам понять насколько отличаются световые характеристики Xlamp XM-L и XM-L2 Cree. Согласно официальным данным от Cree, светодиоды второго поколения практически на 20 процентов лучше светят. Судя по расчетам, 20 процентами там и не пахнет. Максимум 12-15 процентов. Но даже для этой процентовки — достаточно хорошее «движение вперед».
Габаритные размеры светодиодов Xlamp XM-L и XM-L2 Cree LED по datasheet
Ничего нового не расскажу. Понравилось, что в отличии от китайских собратьев здесь размеры действительно держутся в «ежовых рукавицах» и найти отклонение в любой партии — невозможно. Порывшись в тырнете понял, что за этим следит специальная линия ОТК на производстве. Жаль, что у многих китайцев такого нет)). А ведь и у них можно найти достаточно не плохие экземпляры, но вот с размерами не угадаешь.
Сравнение светодиодов Xlamp XM-L и XM-L2 Cree

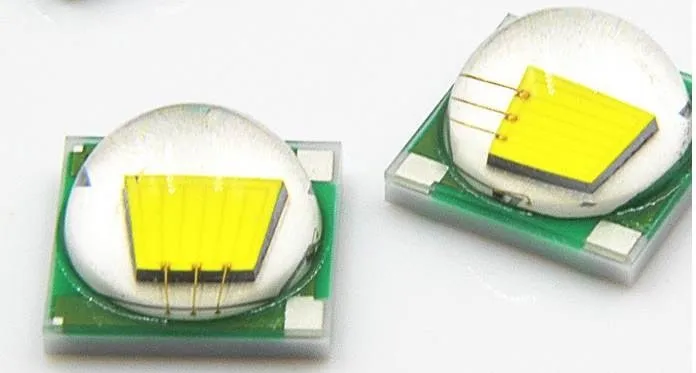

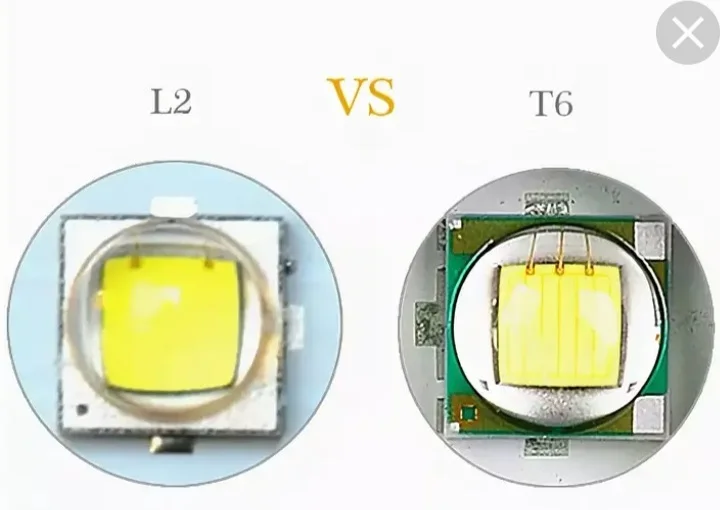

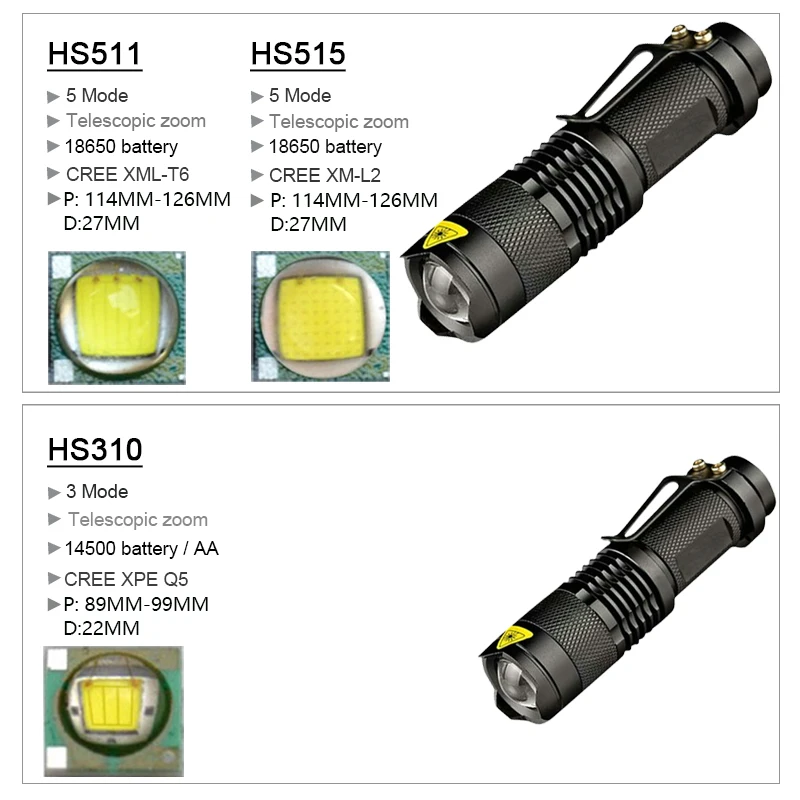

Для правильного визуального сравнения были сделаны фотографии двух одинаковых Xlamp XM-L и XM-L2 Cree U2 светодиодов.
Глазами мы можем увидеть только отсутствие на втором поколении — вертикальных «полос». Вместо них, если приглядеться, то можно наблюдать точки. Соединение также вместо трех проводного стало двух проводным. Cree XM-L2 стали на 20 процентов ярче. В чем я сильно сомневаюсь. И при том же температурном переходе дают на много больше света.
В действительности так это или нет — пускай остается на совести производителей, а вот что мы имеем по факту — сейчас посмотрим, запитав диоды одинаковым напряжением и током. Естественно, модернизированный будет ярче, а вот на сколько — посмотрим.
В данном тесте мы видим, что XM-L2 светит действительно ярче. При 700 мА мы получили 343 и 307 люмен. Большая цифра в пользу модернизированного светодиода. Это мы сделали тест при помощи «темного помещения и непосредственно «голого» светодиода нейтрального белого цвета.
Чтобы полностью понять, какова разница в реальной жизни, будем использовать фонарики одинаковой модели, дабы свести к минимуму разницу в визуальном восприятии.
Линзы у обоих фонарей одинаковые.
Вывод после сравнения технических характеристик и сравнения Xlamp XM-L и XM-L2 Cree
Думаю все понятно без слов. И по характеристикам и по факту — диод второго поколения светят на порядок лучше. Про 20 процентов — завышено конечно, но свои 12-15 процентов мы выигрываем. По нагреву — также есть небольшие улучшения. Во всем остальном — надо более тщательно разбираться. Но наша задача была — посмотреть характеристики и сравнить семейство Xlamp XM-L и XM-L2 Cree светодиодов.
На последок — опубликуем таблицу, для быстрого определения светоотдачи одного и другого типа чипов.
Табличные сравнения светоотдачи Cree Xlamp XM-l и XM-L2Обзор фонаря UltraFire XML-T6
В этом обзоре рассмотрим недорогой китайский фонарик с магазина TinyDeal: UltraFire XML-T6. Лот называется «5-mode 1200-lumens Cree XML-T6 LED Flashlight for Outdoor FLD-144539». Что в переводе на русский язык означает 5 режимный фонарик на светодиоде Cree XML-T6 с мощностью светового потока 1200 люмен.
Стоимость составляет чуть более 10$.
Фонарик пришел в невзрачной белой упаковке, на которой был только цифровой штрихкод и артикул товара: FLD-144539.
Заявленные характеристики:
Светодиод: Cree XML-T6
Мощность светового потока: 1200 люмен
5 режимов: слабый, средний с сильный свет, стробоскоп, SOS
Рабочее напряжение: 3.6-4.5В
Питание от одного аккумулятора 18650
Прочный корпус из алюминиевого сплава
Масса: 97г.
Размеры: 118 x 34 x 34 мм
В полностью выдвинутом виде длина фонаря составила 137мм. В свернутом виде (максимально широкий угол освещения) — 125мм. Диаметр самой широкой части корпуса соответствует заявленным, т.е. 35мм.
Фонарик достаточно эргономичен и удобно сидит в руке. Корпус сделан из алюминия, каких-либо люфтов не замечено.

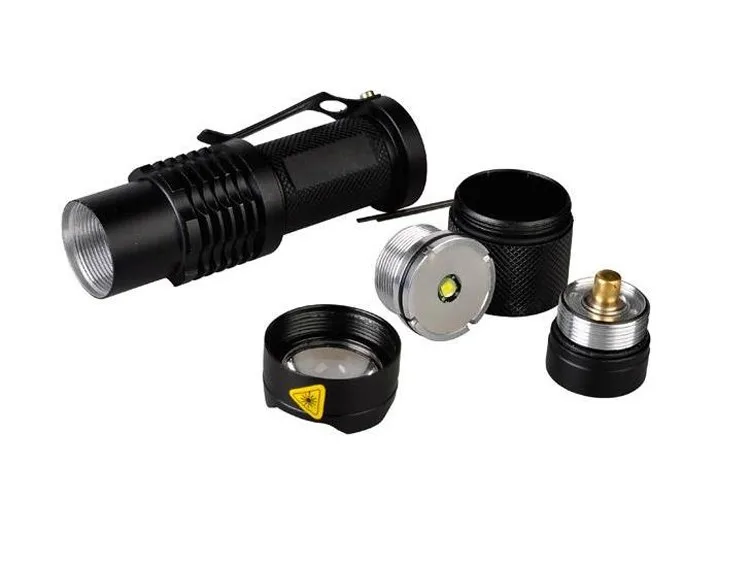

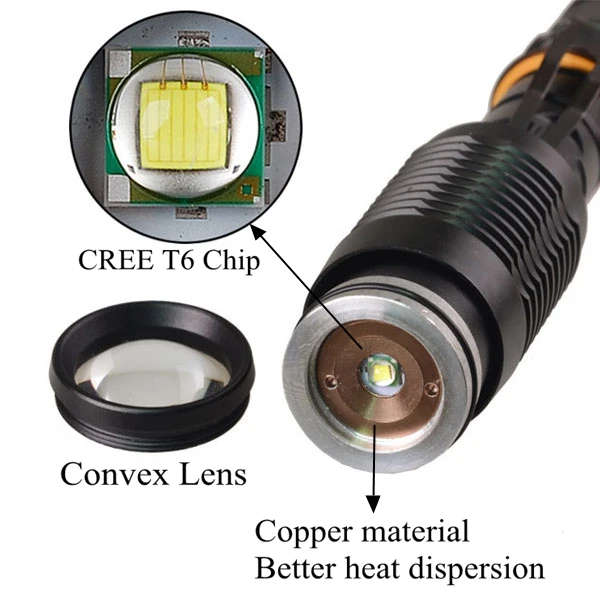

Приступим к разборке фонаря.
Материал линзы — пластик. Ширина угла освещения формируется путем увеличения фокусного расстояния, что достигается при помощи прокручивания фонаря.
В режиме X1 — самый узкий луч (квадратный). А в режиме Х2080 — самый широкий угол луча. Чтобы пройти от режима Х1 к режиму Х2080 надо сделать три оборота.
Фонарик имеет 5 режимов работы:
1. Сильный свет.
2. Средний свет.
3. Слабый свет.
4. Стробоскоп.
5. SOS.
Неудобно то, что при выключении, а затем повторном включении фонаря, режим работы переключается на следующий. И так по кругу. Т.е. если вы выключили фонарь, находящийся в режиме слабого свете, то при следующем включении он перейдет в режим стробоскопа. И чтобы переключить его опять в режим «слабого света,» то необходимо 4 раза не до конца нажать кнопку.
Кнопка включения/выключения и смены режима работы силиконовая, находится в тыльной части корпуса. Тип кнопки — обратная/электронная, т.е. включение/выключение происходит после отпускания кнопки. Для смены режима работы фонаря достаточно не до конца нажимать кнопку.
В алюминиевом корпусе задней части фонаря, механизм кнопки с пружиной для батареи сидят достаточно плотно и не выдавливаются из корпуса при сильном нажатии на кнопку включения, как это было с фонариком UltraFire E17.
На завинчивающей крышке батарейного отсека есть уплотнительное резиновое кольцо.

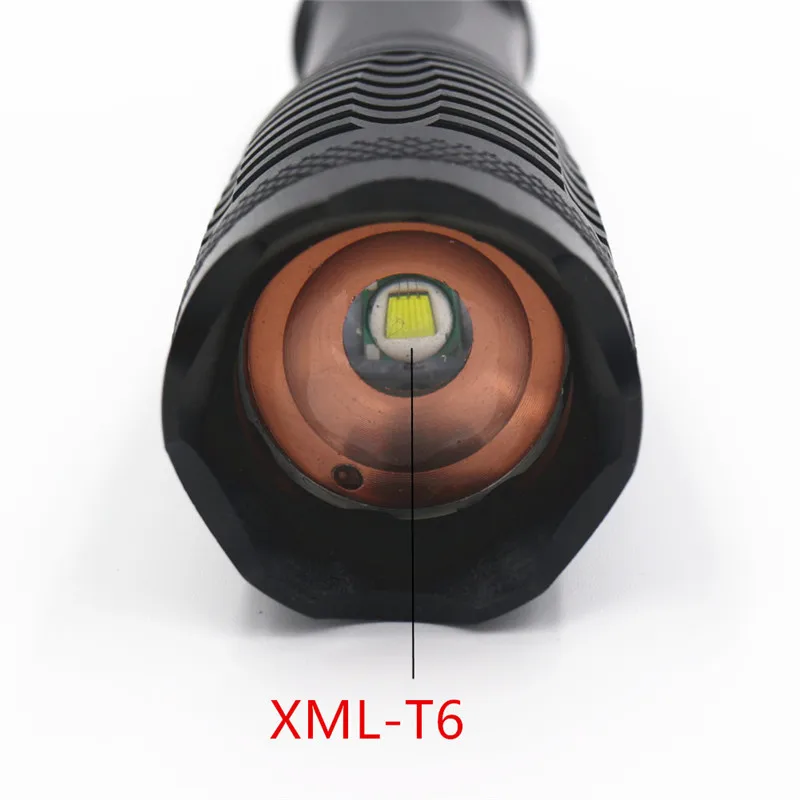

Отражатель — плоский, металлический, сверху прижимается шайбой. Между платой светодиода и отражателем стоит прозрачная изолирующая прокладка.

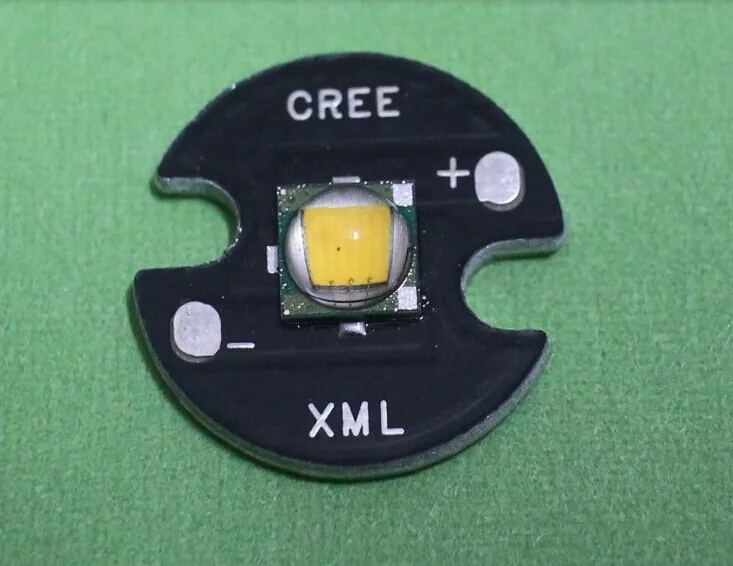

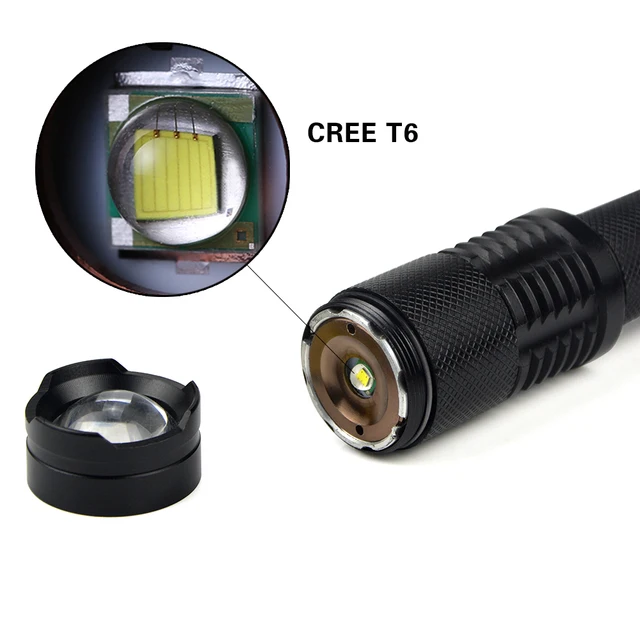

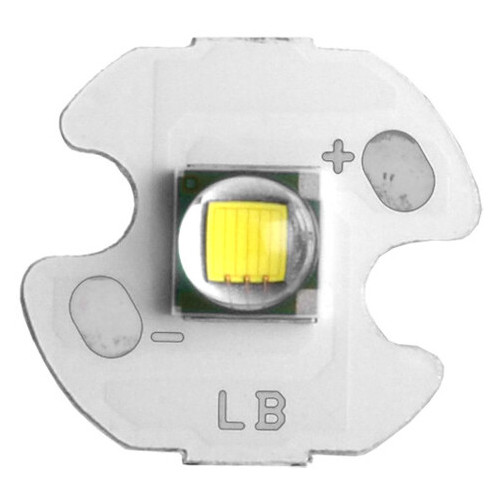

Итак, мы планомерно подошли к основному элементу любого фонарика — к источнику светового излучения. В спецификации, да и в названии фонаря указано, что используется светодиод Cree XML-T6. Однако разобрав фонарик там был обнаружен светодиод Cree XML-U2.
Энергоэффективность светодиодов семейства XM-L составляет 100 лм на 1 Ватт. Страница светодиодов XM-L на сайте производителя Cree: http://www.cree.com/LED-Components-and-Modules/Products/XLamp/Discrete-Directional/XLamp-XML
Выше приведена таблица для сравнения светодиодов T6 и U2. Как видим светоотдача U2 немного больше, так что то, что вместо светодиода XML-T6 установлен светодиод XML-U2 скорее можно отнести к достоинствам, а не к недостаткам.
По спецификации фонаря световой поток составляет 1200 лм, но из даташита на светодиоды XML видим, что данное семейство не может обеспечить такой световой поток.
Отсюда вывод, что указанный световой поток в 1500 лм (а в некоторых магазинах я встречал и 2000 лм) не соответствует действительности.
Плата светодиода на мой взгляд имеет хороший теплоотвод, который снизу всей поверхностью соприкасается с корпусом. Это хорошо видно на нижней фотографии.
В плате управления установлен P-канальный MOSFET-транзистор APM9435, даташит и параметры которого можно посмотреть здесь.
Приступим к тестам энергопотребления и замерам освещенности.
Освещенность, сильный свет: 360 люкс
Освещенность, средний свет: 200 люкс
Освещенность, слабый свет: 120 люкс
Потребление тока, сильный свет: 0.7 Ампер
Потребление тока, слабый свет: 0.11 Ампер
Все замеры производились в полной темноте на расстоянии 1 метра.
Освещенность на расстоянии 10 см без линзы составила 3600 лк, с линзой — 9000 лк.
В полностью выключенном режиме ток нулевой, т.
е. фонарь не потребляет энергию аккумулятора.
Измеренный спектр излучения:
Фонарик для обзора был предоставлен интернет-магазином TinyDeal
Обзор фонарикаUltraFire Cree XML T6 2000 люмен!
Когда дело доходит до китайских технологий, можно открыть для себя гораздо больше, чем просто устройства Android. Поэтому в этот раз мы хотим отойти от темы и рассказать о китайском фонарике! Точнее, это фонарик производства UltraFire. Эта компания является очень популярным китайским брендом, особенно известным своими перезаряжаемыми литиевыми батареями, а теперь и прочными фонариками.
В течение последних нескольких дней мы подвергали водонепроницаемый фонарь UltraFire Cree XML T6 тщательному тестированию и хотим рассказать вам больше о нем в этом полном обзоре.
Фонарик UltraFire Cree XML T6 2000 люмен — технические характеристики
Фонарь UltraFire Cree XML T6 построен на корпусе из механически обработанного металлического сплава с водонепроницаемыми уплотнениями, что делает его идеальным для всех видов активного отдыха. Как следует из номера модели, фонарь оснащен светодиодом Cree XML T6, Cree считается одним из лучших производителей светодиодов на рынке, поэтому Ultrafire обещает очень хорошие характеристики. Фонарик оснащен поворотной головкой, которая позволяет сфокусировать световой луч, а заявленная яркость достигает 2000 люмен. Существует 5 различных режимов: высокий, средний, низкий, стробоскопический и SOS, и вам понадобятся две литиевые батареи 18650, чтобы свет был ярким.
К вашему сведению, мы приобрели наше оборудование в следующих интернет-магазинах:
- 2 ячейки Protected TrustFire 3000 мАч 18650: DX.com (10,17 долл. США)
- Интеллектуальное зарядное устройство Nitecore i4: DX.com (22,42 долл.
США) - Фонарик UltraFire Cree XML T6: AliExpress (15,83 долл. США)
США)Фонарик UltraFire Cree XML T6 2000 люмен — Дизайн
Я заказал фонарик UltraFire Cree XML T6 на AliExpress, и он был доставлен мне авиапочтой Сингапура, завернутый в пузырчатую пленку. Не было ни упаковки, ни пользовательского руководства. То, что ему удалось доехать до меня без повреждений, показывает, что это надежный агрегат.
Первое впечатление было довольно хорошим. Фонарик изготовлен из сплава с механической обработкой, в зонах с накаткой для захвата. Металлический корпус означает, что он довольно тяжелый (272 г), но при этом он прочный и позволяет быстро рассеивать тепло. Единственная неметаллическая часть — это кнопка включения и установки режимов и, конечно же, объектив.
Общий дизайн выглядит довольно круто и стильно. Верх можно тянуть вверх и вниз, чтобы сфокусировать луч света. Он также имеет небольшой встроенный зажим, чтобы прикрепить его к брюкам или ремню.
Присоединяйтесь к GizChina в Telegram
Часть с выключателем можно отвинтить, и она имеет одно простое уплотнительное кольцо. Это должно защитить от воды во время дождя или кратковременного купания в ручье, но этого будет недостаточно для длительного использования под водой. Сняв колпачок, вы можете заглянуть внутрь фонарика, куда можно поместить батарейки.
Фонарик UltraFire Cree XML T6 2000 люмен — тест
Очевидно, я хотел проверить, действительно ли фонарик имеет 2000 люмен при включении, поэтому первые тесты проводились при дневном свете. Быстро стало очевидно, что световой поток ближе к 400-500 люмен, поскольку он не был таким ярким, как LG 800 люмен, с которым нам приходилось его сравнивать. Тем не менее, это совсем неплохо, и как только мы ночью вышли на улицу с фонариком, я почувствовал, что предлагаемой мощности более чем достаточно. Режим высокой мощности — это то, что вам нужно! Луч может легко осветить объект на расстоянии около 500 м от вас.
Если вы сфокусируете луч с регулируемой головкой, он может достигать 1 км — как и рекламируется. Так что да, этот фонарик яркий и очень удобный. Ниже мы подготовили для вас несколько демонстрационных изображений.
Наличие всего одной кнопки для управления режимом означает, что вам придется много нажимать, чтобы получить желаемый режим. Нажмите на нее для первого режима, затем выключите и снова включите для второго режима и так далее. Это неудобный способ делать вещи, но он также сводит к минимуму движущиеся части и отверстия.
Фонарик UltraFire Cree XML T6 2000 люмен — Срок службы батареи
Поскольку батареи не входят в комплект фонаря, срок службы батареи всегда будет зависеть от элементов питания, которые вы вставили внутрь. Мы протестировали UltraFire с двумя защищенными литий-ионными аккумуляторами TrustFire емкостью 3000 мАч. Это китайские батареи с реальной емкостью около 2600 мАч. Они очень дешевые, всего 10 баксов за двоих. Обратите внимание, что важно получить защищенные ячейки, так как они становятся довольно опасными, когда вы заряжаете их слишком сильно или слишком мало.
Мы рекомендуем никогда не опускаться ниже 3,3 В для максимального срока службы батареи. Также приобретите подходящее зарядное устройство. Вы не хотите, чтобы 18650 взорвался в вашем доме или, что еще хуже, в вашей руке!
Во время тестов батареи мы получили следующее время работы с этим фонариком до достижения указанного выше напряжения:
- Режим высокой мощности: 7 часов
- Режим средней мощности: 9 часов
- Режим низкого энергопотребления: 15 часов
- Стробоскопический режим: 11 часов
- Режим SOS: 14,5 часов
Фонарик UltraFire Cree XML T6 2000 люмен — Заключение
Как обычно, китайские реселлеры либо получили неверную информацию, либо предоставили нам неправильные характеристики. У фонарика UltraFire Cree XML T6 нет 2000 люмен, это примерно 1/4 этой мощности. Тем не менее, это очень яркий инструмент, который может бросить луч на расстояние около 1 км! Неплохо для чего-то, что стоит 16 долларов.
Просто имейте в виду, что вам потребуются дополнительные инвестиции не менее 35 долларов США для правильного зарядного устройства 18650 и элементов 18650, если у вас еще нет всего этого.
За такие деньги качество сборки и выходная мощность потрясающие! Что замечательно, так это то, что замена одного объектива может изменить ход луча, а более качественные батареи продлят срок службы, и все же UltraFire Cree XML T6 будет стоить меньше, чем фонарик аналогичного крупного бренда! В целом отличный товар по хорошей цене!
